Сила тока I – скалярная физическая величина, равная отношению заряда d q, переносимого через поперечное сечение проводника за интервал времени d t, к этому интервалу времени: Единица измерения тока 1 Ампер – [ А ] Ток, не изменяющийся со временем, называется стационарным:

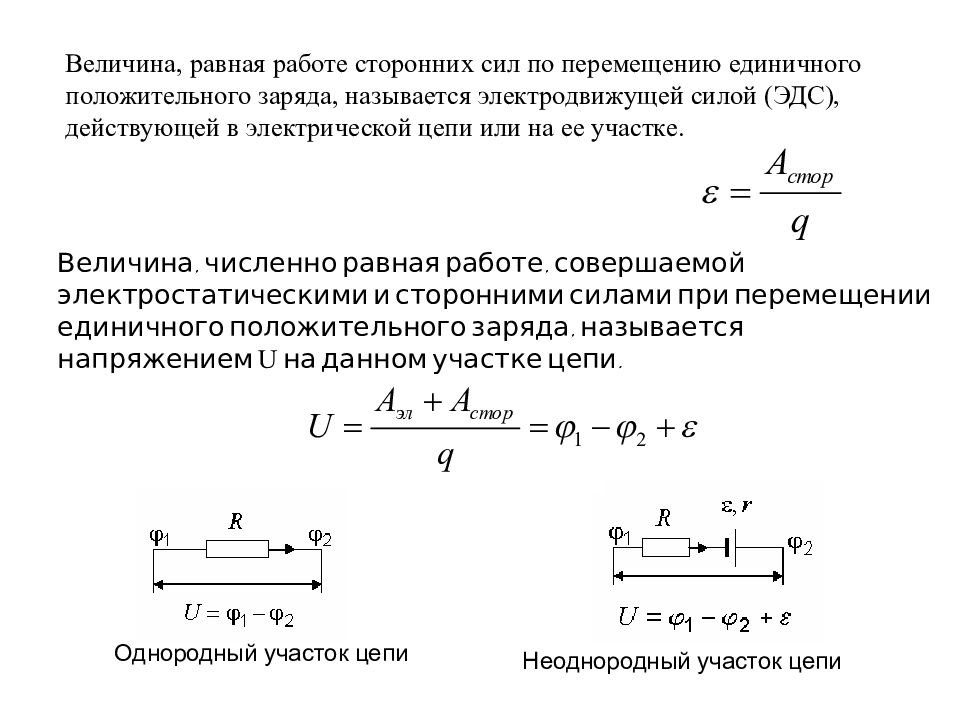

Величина, равная работе сторонних сил по перемещению единичного положительного заряда, называется электродвижущей силой (ЭДС), действующей в электрической цепи или на ее участке. Величина, численно равная работе, совершаемой электростатическими и сторонними силами при перемещении единичного положительного заряда, называется напряжением U на данном участке цепи. Однородный участок цепи Неоднородный участок цепи
Электрическое сопротивление проводника: l - длина проводника, S - площадь поперечного сечения, ρ - удельное электрическое сопротивление вещества. Величина обратная сопротивлению называется проводимостью: Закон Ома для однородного участка : сила тока, текущего по однородному (отсутствуют сторонние силы) металлическому проводнику, пропорциональна падению напряжения на проводнике:
1. Последовательное соединение. 2. Параллельное соединение.
Последовательное соединение: Параллельное соединение:
Закон Ома для неоднородного участка цепи: Закон Ома для полной цепи:
Определите общее сопротивление цепи, если все проводники имеют сопротивление по 4 Ом. Пример 1.
Найдите сопротивление между точками А и D цепи, если каждый проводник имеет сопротивление 3 Ом. Пример 2.
Определить общее сопротивление цепи, если величина каждого сопротивления равна 2 Ом. Ответ: 4/3 Ом. Пример 3.
Определить общее сопротивление цепи, если величина каждого сопротивления равна 2 Ом. Ответ: 3 Ом. Пример 4.
Определить общее сопротивление цепи, если величина каждого сопротивления равна 2 Ом. Пример 5.

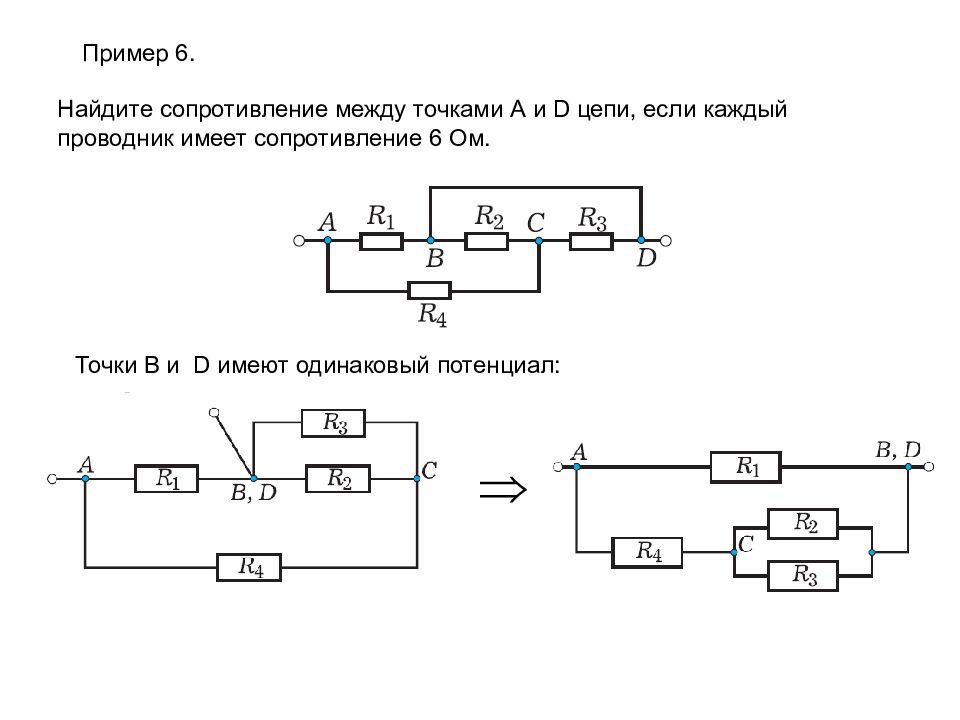

Найдите сопротивление между точками А и D цепи, если каждый проводник имеет сопротивление 6 Ом. Точки B и D имеют одинаковый потенциал: Пример 6.

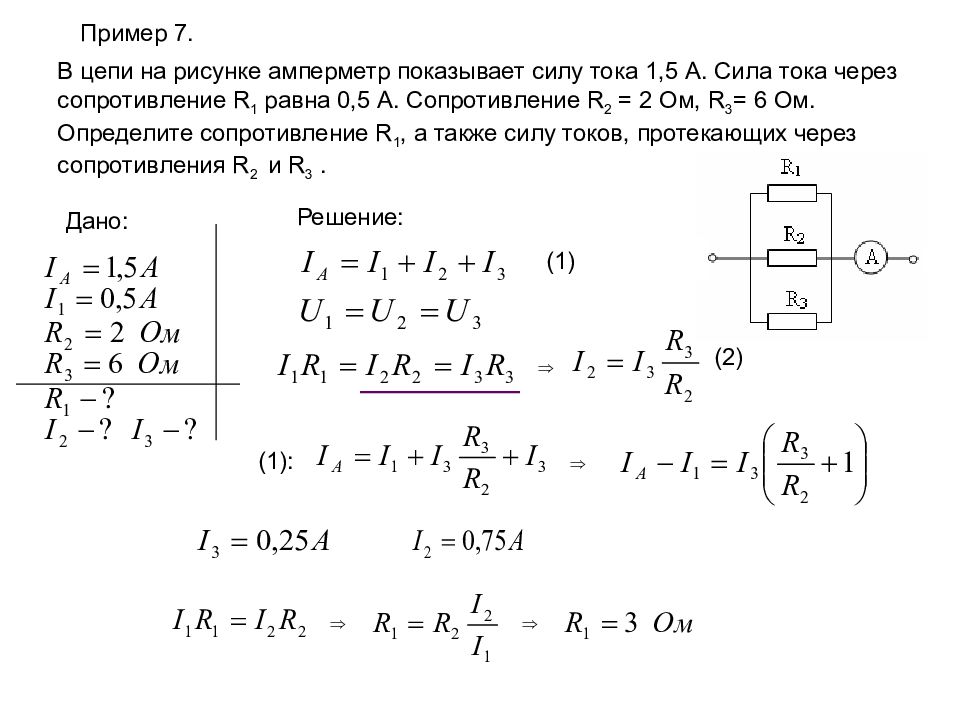

Пример 7. В цепи на рисунке амперметр показывает силу тока 1,5 А. Сила тока через сопротивление R 1 равна 0,5 А. Сопротивление R 2 = 2 Ом, R 3 = 6 Ом. Определите сопротивление R 1, а также силу токов, протекающих через сопротивления R 2 и R 3. Дано: Решение: (1) (1): (2)
Резистор подключен к источнику тока с ЭДС = 10 В и внутренним сопротивлением 1 Ом. Сила тока в электрической цепи равна 2 А. Чему равно сопротивление резистора? Пример 8. Ответ: R= 4 Ом Дано:
В схеме известны ЭДС источника 1 В, ток в цепи I = 0,8 А, сопротивление внешнего участка цепи R = 1 Ом. Определите работу сторонних сил за 20 секунд. Пример 9.

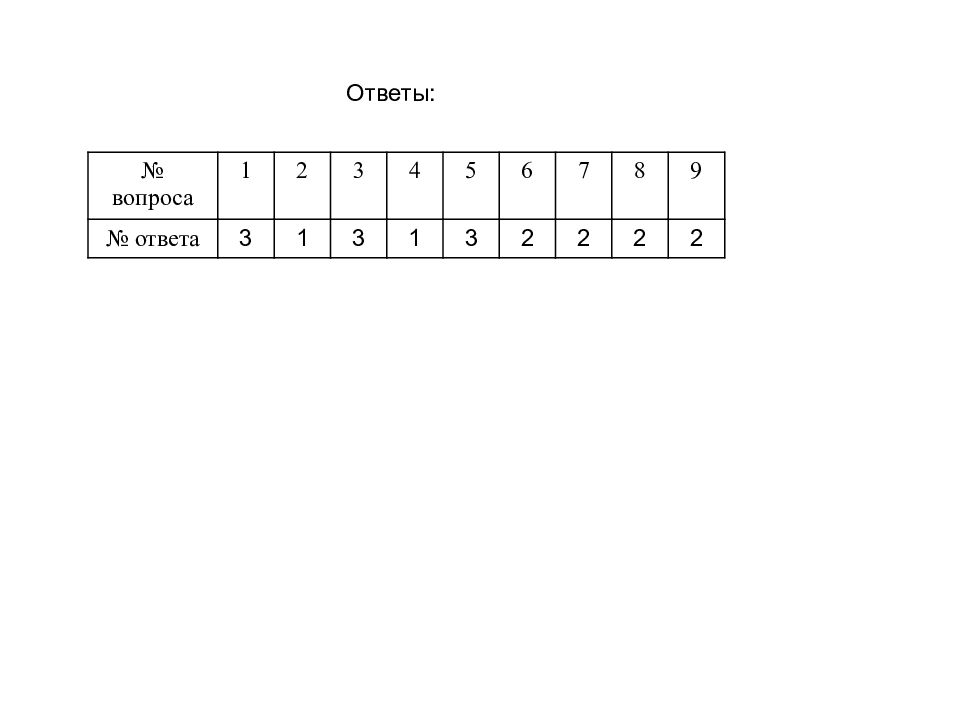

Ответы: № вопроса 1 2 3 4 5 6 7 8 9 № ответа 3 1 3 1 3 2 2 2 2
