Расчет сварных швов на прочность
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность

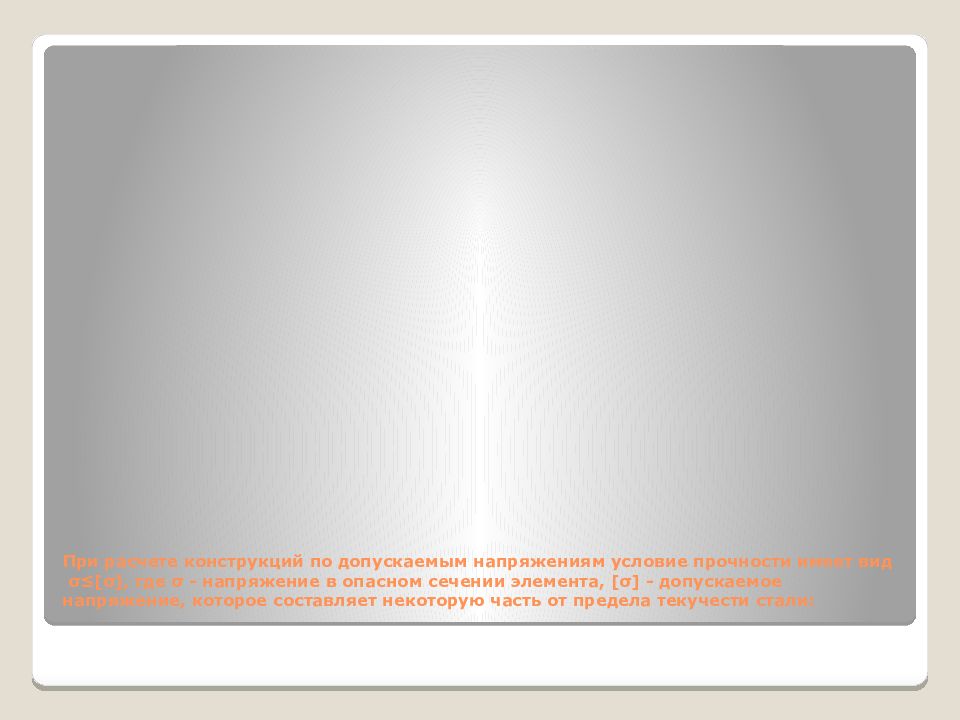

  • При расчете конструкций по допускаемым напряжениям условие прочности имеет вид σ≤[σ ], где σ - напряжение в опасном сечении элемента, [σ ] - допускаемое
  • [σ]=σ т / n
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность

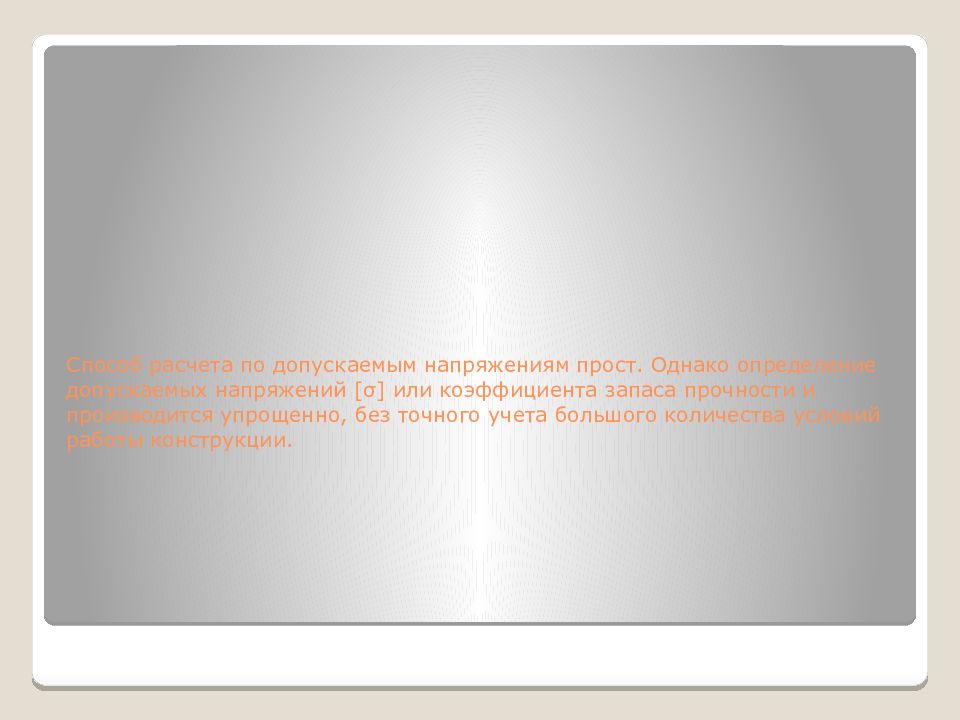

  • Способ расчета по допускаемым напряжениям прост. Однако определение допускаемых напряжений [ σ ] или коэффициента запаса прочности и производится упрощенно,

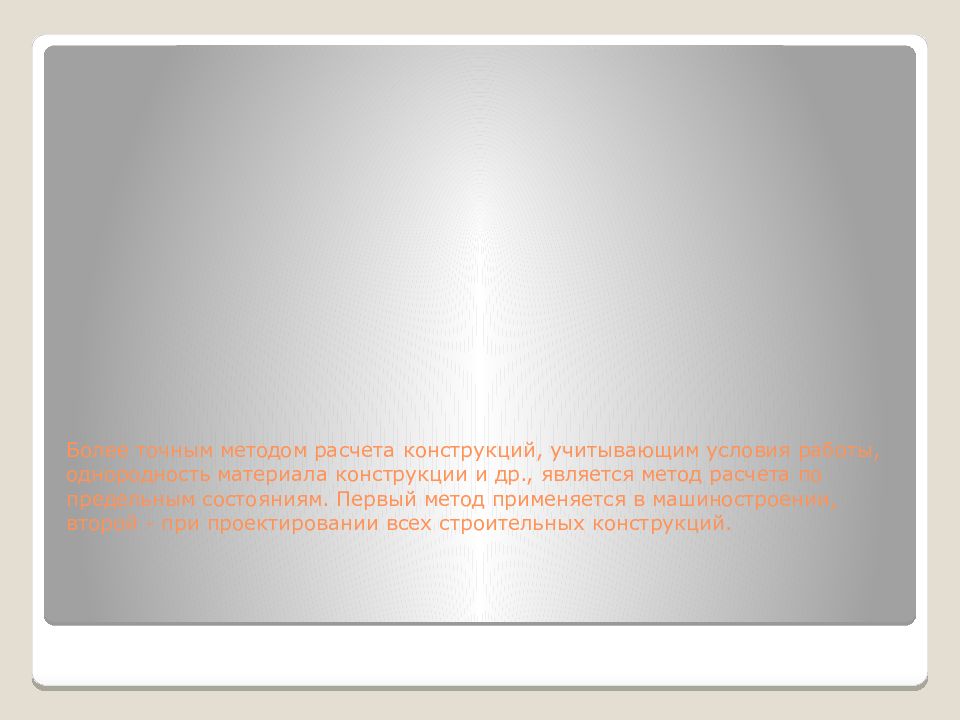

  • Более точным методом расчета конструкций, учитывающим условия работы, однородность материала конструкции и др., является метод расчета по предельным
  • При расчете конструкции по предельному состоянию условие прочности записывается в виде: ≤ mR где  N  - расчетное усилие, кгс;  F  - площадь сечения, см 2 ;  R
  • Расчетные сопротивления металла стыковых швов  R св с  устанавливаются Строительными нормами и правилами ( СНиП ) Госстроя СССР. По этим нормам для стыковых
  • При выполнении указанными видами сварки угловых швов на стали Ст3 при всех способах контроля величина расчетного сопротивления при растяжении, сжатии и срезе
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность
  • Расчет сварных швов на прочность
1/23

Первый слайд презентации: Расчет сварных швов на прочность

Расчёт и проектирование сварных конструкций МДК 02.01. Составил преподаватель Чекмаров С.В

Изображение слайда

Слайд 2

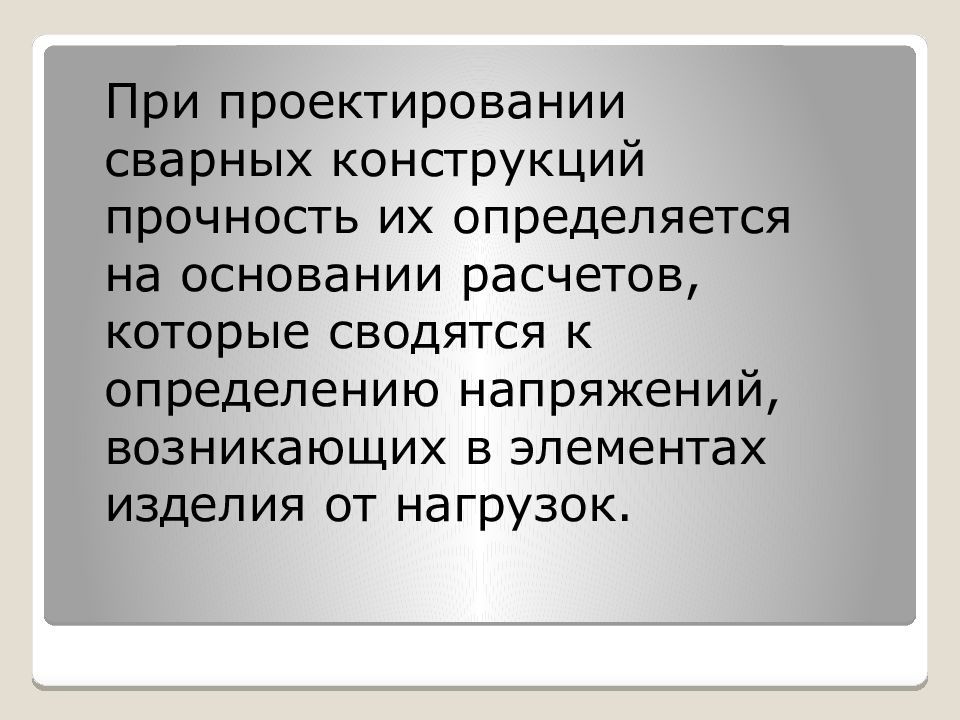

При проектировании сварных конструкций прочность их определяется на основании расчетов, которые сводятся к определению напряжений, возникающих в элементах изделия от нагрузок.

Изображение слайда

Слайд 4: [σ]=σ т / n

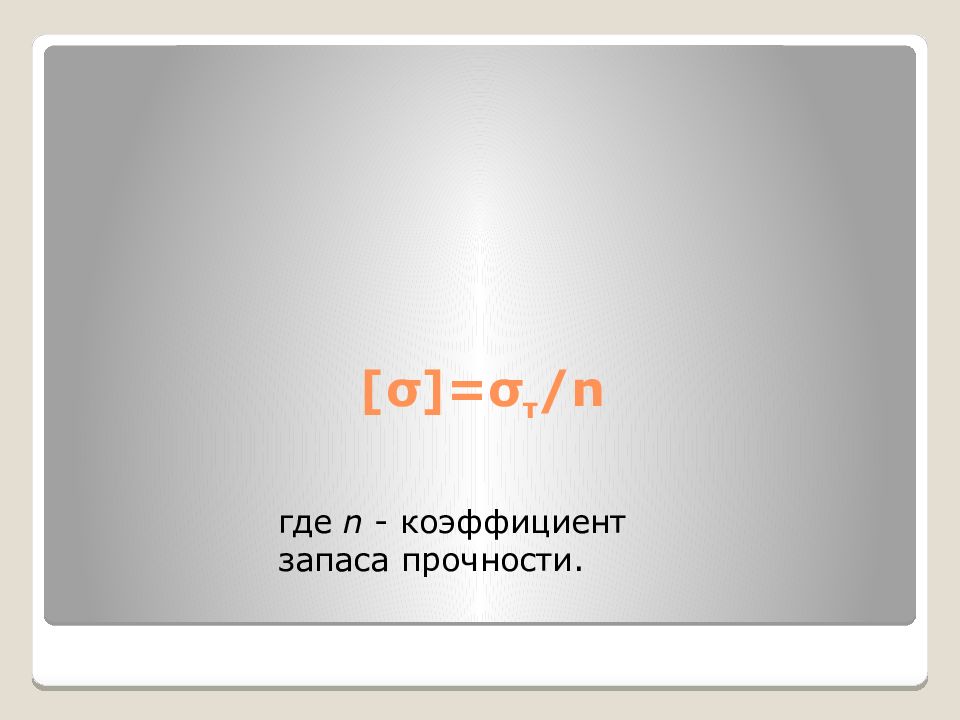

где  n  - коэффициент запаса прочности.

Изображение слайда

Слайд 5

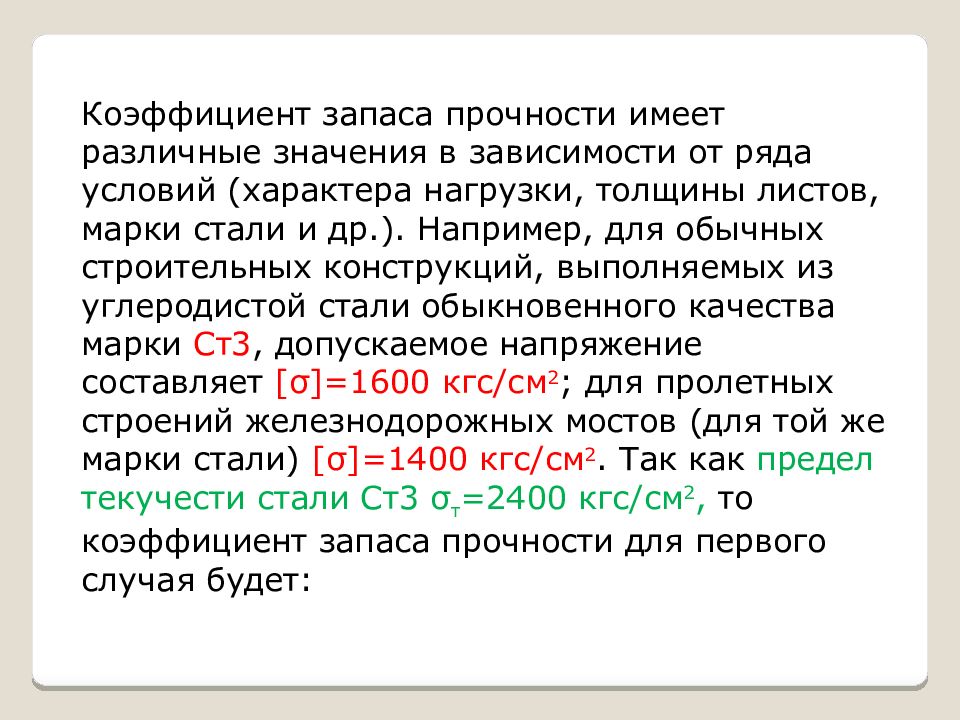

Коэффициент запаса прочности имеет различные значения в зависимости от ряда условий (характера нагрузки, толщины листов, марки стали и др.). Например, для обычных строительных конструкций, выполняемых из углеродистой стали обыкновенного качества марки Ст3, допускаемое напряжение составляет [ σ ]=1600 кгс/см 2 ; для пролетных строений железнодорожных мостов (для той же марки стали) [ σ ]=1400 кгс/см 2. Так как предел текучести стали Ст3 σ т =2400 кгс/см 2, то коэффициент запаса прочности для первого случая будет:

Изображение слайда

Слайд 6

n 1 = σ т = 2400 =1,5 σ 1600

Изображение слайда

Слайд 7

для второго случая: n 2 = 2400 =1,7 1400

Изображение слайда

Слайд 8

σ= P , F Для металлов, не обладающих выраженным пределом текучести, запас прочности определяют из отношения предела прочности разрыву σ п  к допускаемому напряжению [ σ ]. В случае действия осевых нагрузок напряжения вычисляют по формуле где  P  - осевое усилие, кгс; F  - площадь поперечного сечения элемента, см 2.

Изображение слайда

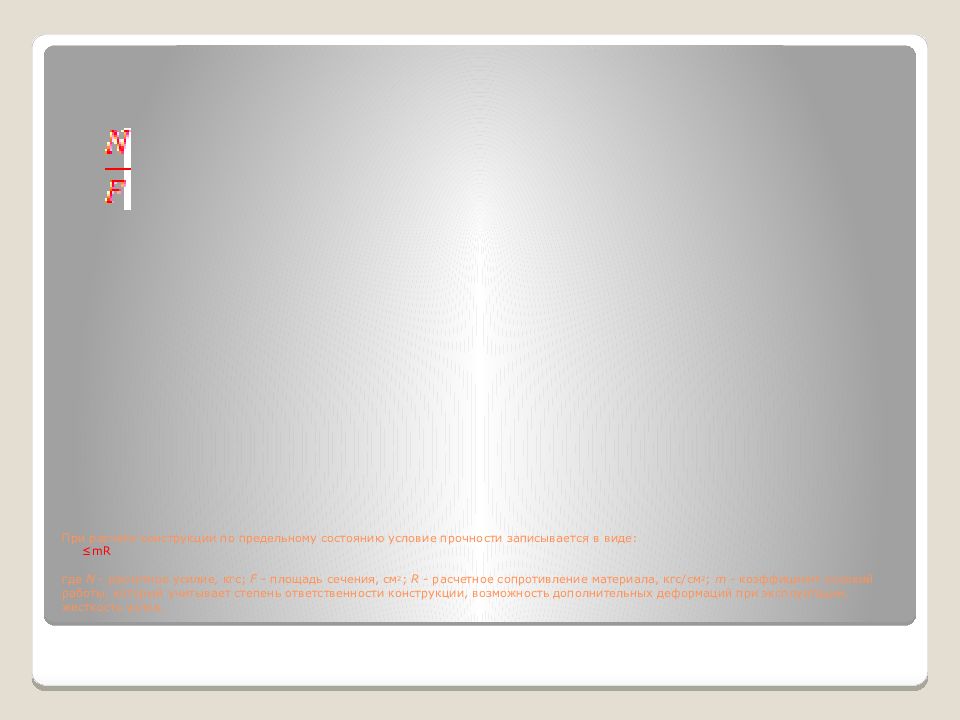

Слайд 11: При расчете конструкции по предельному состоянию условие прочности записывается в виде: ≤ mR где  N  - расчетное усилие, кгс;  F  - площадь сечения, см 2 ;  R  - расчетное сопротивление материала, кгс/см 2 ;  m  - коэффициент условий работы, который учитывает степень ответственности конструкции, возможность дополнительных деформаций при эксплуатации, жесткость узлов

Изображение слайда

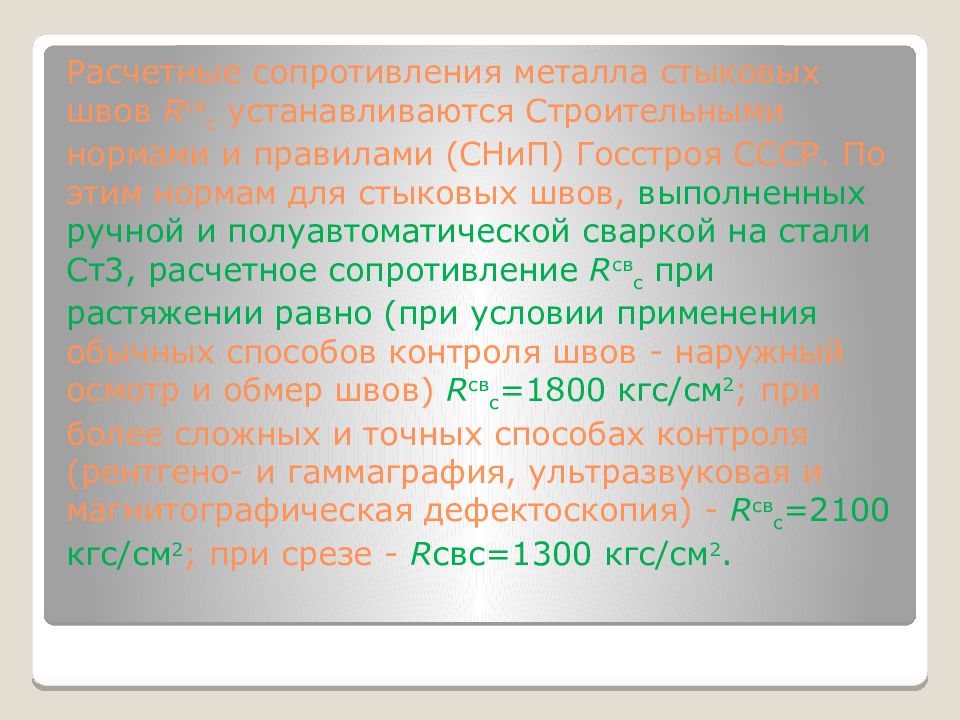

Слайд 12: Расчетные сопротивления металла стыковых швов  R св с  устанавливаются Строительными нормами и правилами ( СНиП ) Госстроя СССР. По этим нормам для стыковых швов, выполненных ручной и полуавтоматической сваркой на стали Ст3, расчетное сопротивление  R св с  при растяжении равно (при условии применения обычных способов контроля швов - наружный осмотр и обмер швов)  R св с =1800 кгс/см 2 ; при более сложных и точных способах контроля ( рентгено - и гаммаграфия, ультразвуковая и магнитографическая дефектоскопия) -  R св с =2100 кгс/см 2 ; при срезе -  R свс=1300 кгс/см 2

Изображение слайда

Слайд 13: При выполнении указанными видами сварки угловых швов на стали Ст3 при всех способах контроля величина расчетного сопротивления при растяжении, сжатии и срезе принимается  R св у =1500 кгс/см 2

Изображение слайда

Слайд 14

Стыковые швы на прочность рассчитываются по формуле N=R св с δl

Изображение слайда

Слайд 15

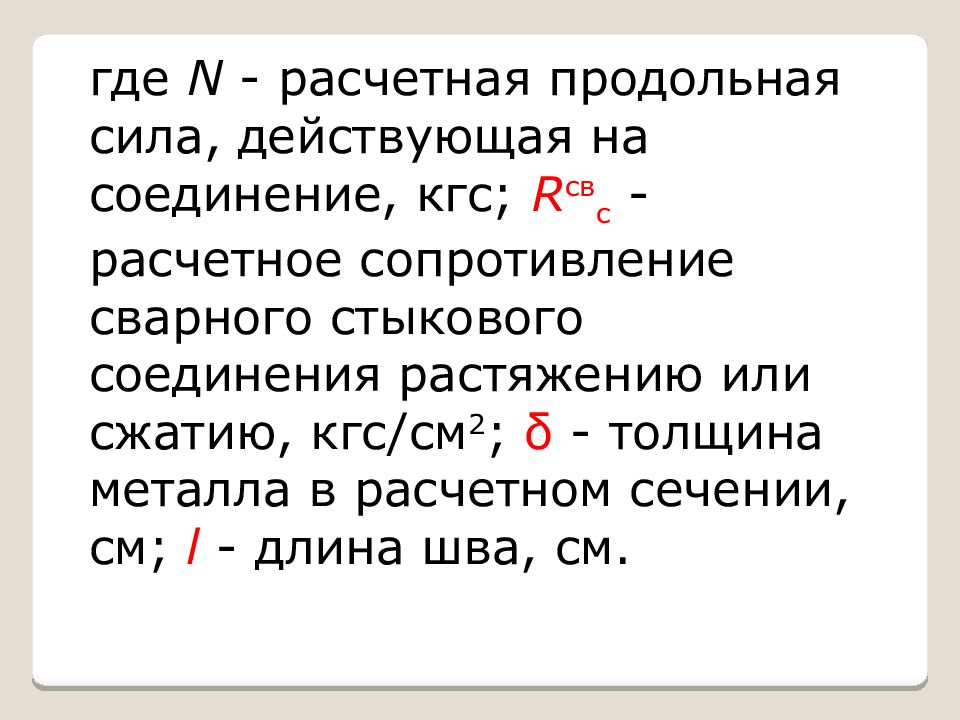

где  N  - расчетная продольная сила, действующая на соединение, кгс;  R св с  - расчетное сопротивление сварного стыкового соединения растяжению или сжатию, кгс/см 2 ; δ - толщина металла в расчетном сечении, см;  l  - длина шва, см.

Изображение слайда

Слайд 16

Рис. 1 Нагрузки на сварные швы: а - стыковой, б - угловой лобовой, в - угловой фланговый

Изображение слайда

Слайд 17

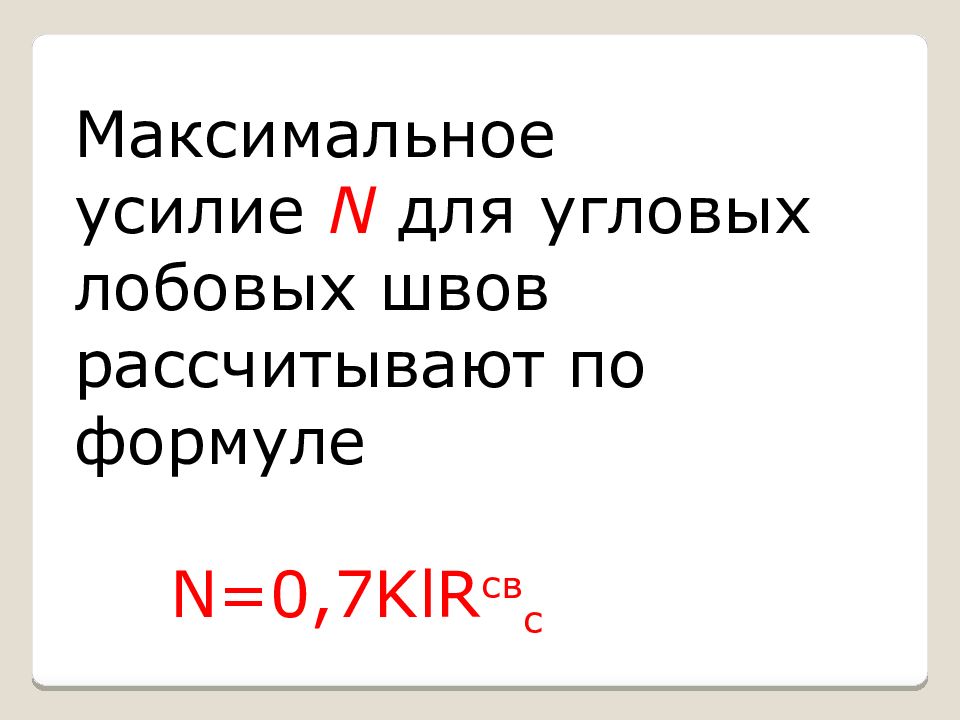

Максимальное усилие  N  для угловых лобовых швов рассчитывают по формуле N=0,7KlR св с

Изображение слайда

Слайд 18

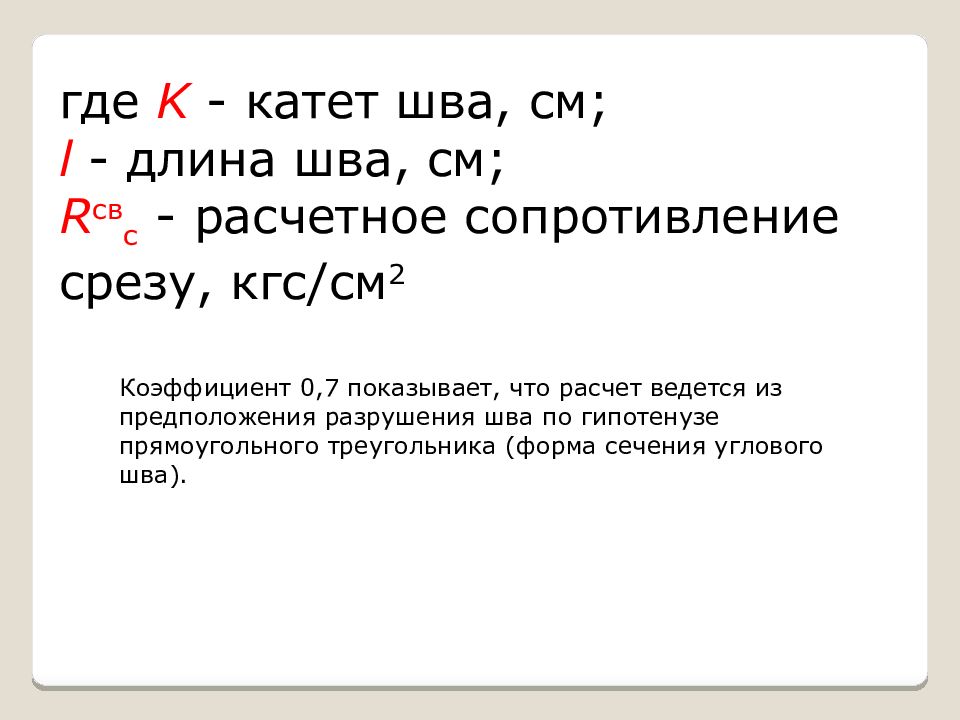

где  K   - катет шва, см; l   - длина шва, см; R св с  - расчетное сопротивление срезу, кгс/см 2 Коэффициент 0,7 показывает, что расчет ведется из предположения разрушения шва по гипотенузе прямоугольного треугольника (форма сечения углового шва).

Изображение слайда

Слайд 19

Максимальное усилие N для угловых фланговых швов рассчитывается по формуле N=2⋅0,7KlR св с.

Изображение слайда

Слайд 20

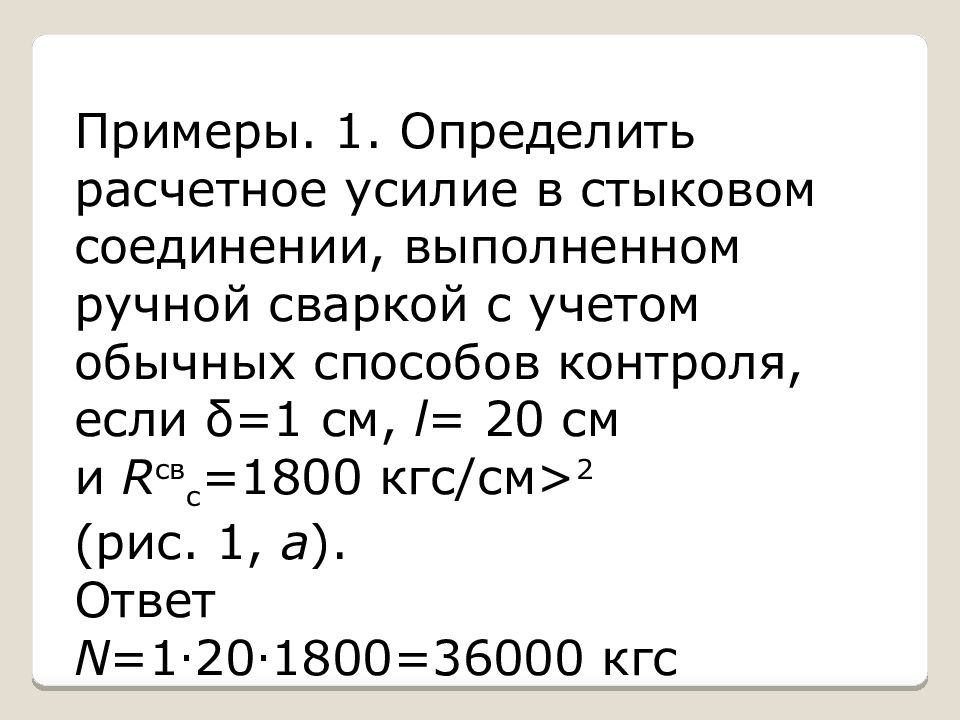

Примеры. 1. Определить расчетное усилие в стыковом соединении, выполненном ручной сваркой с учетом обычных способов контроля, если δ =1 см,  l = 20 см и  R св с =1800 кгс/см> 2 ( рис. 1,   а ). Ответ N =1 ⋅20⋅1800=36000 кгс

Изображение слайда

Слайд 21

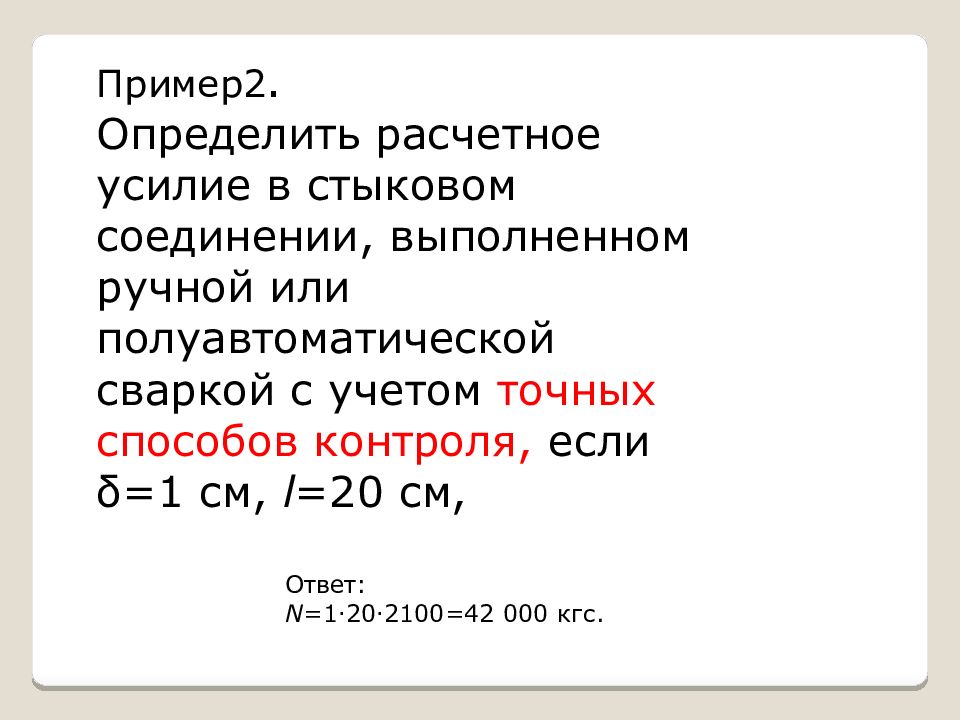

Пример2. Определить расчетное усилие в стыковом соединении, выполненном ручной или полуавтоматической сваркой с учетом точных способов контроля, если δ =1 см,  l =20 см, Ответ : N =1⋅20⋅2100=42 000 кгс.

Изображение слайда

Слайд 22

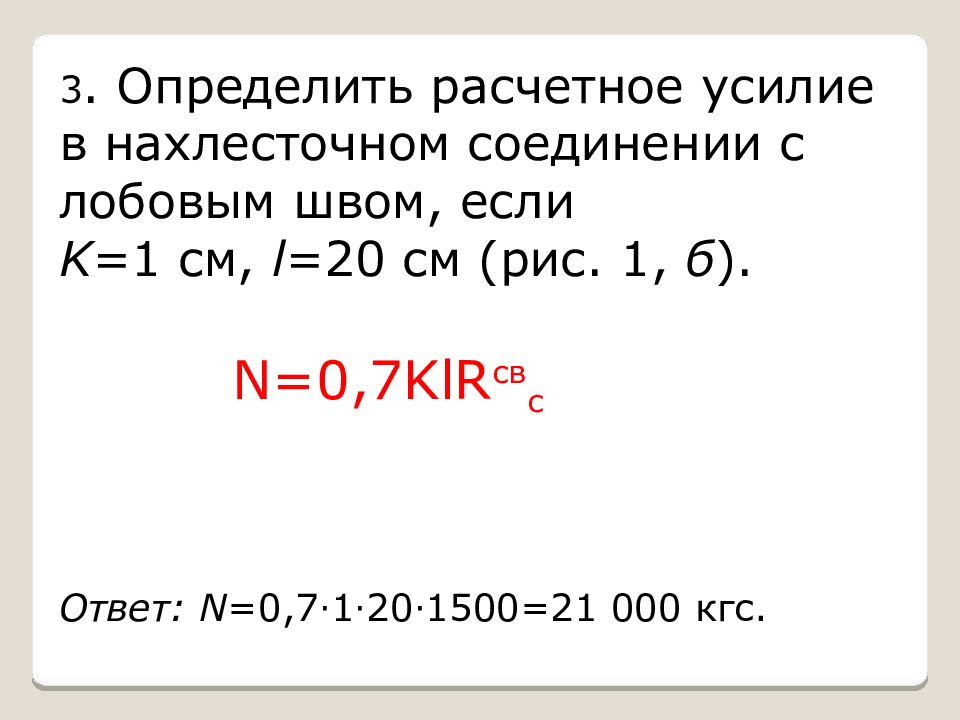

3. Определить расчетное усилие в нахлесточном соединении с лобовым швом, если K =1 см,  l =20 см (рис. 1,   б ). Ответ: N =0,7⋅1⋅20⋅1500=21 000 кгс. N=0,7KlR св с

Изображение слайда

Последний слайд презентации: Расчет сварных швов на прочность

4. Определить расчетное усилие в нахлесточном соединении с двумя фланговыми швами, если K=1 см, l=10 см (рис. 1,   в ). Ответ: N =2⋅0,7⋅1⋅10⋅1500=21 000 кгс. N=2⋅0,7KlR св с.

Изображение слайда
