РРС Р-151 М2-ВЧ предназначена для организации многоканальной связи с обязательным совместным исполь-зованием аппаратуры уплотнения теле-фонных каналов или АПД. РРС обес-печивает вхождение в связь и ведение связи без подстройки с однотипной РРС и РРС типа ЗАРНИЦА-ВЧ.
1. Диапазон рабочих частот 480-644,7 Мгц. 2. Шаг сетки рабочих частот через 300 кГц. 3. Количество рабочих частот (волн) 550. 4. Минимальный разнос между частотами приемника и передатчиком при работе 45 Мгц ( 150 номеров волн). 5. Мощность передатчика не менее 6 Вт.
6. Уровни побочных излучений передатчика - 70 дБ. 7. Характеристики приемника : - чувствительность 8 мкВ; - коэффициент шума 10 дБ; - полоса пропускания на уровне -3 дБ (0,707 В) 160 кГц; - ослабление помехи по зеркальному каналу и по промежуточной частоте 80 дБ.

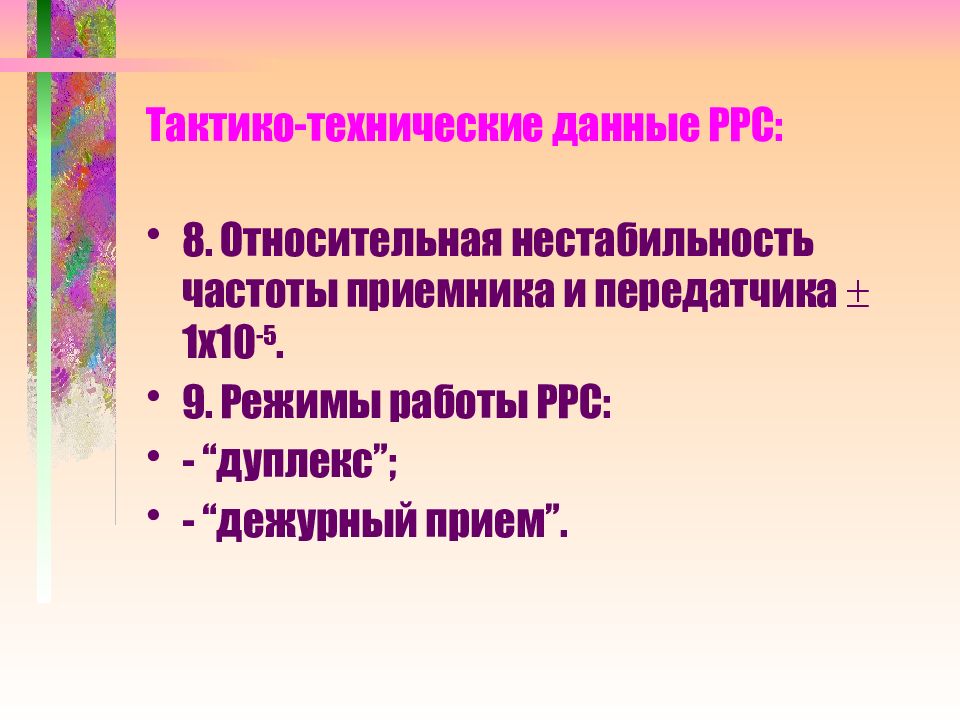

8. Относительная нестабильность частоты приемника и передатчика 1х10 -5. 9. Режимы работы РРС: - “дуплекс”; - “дежурный прием”.

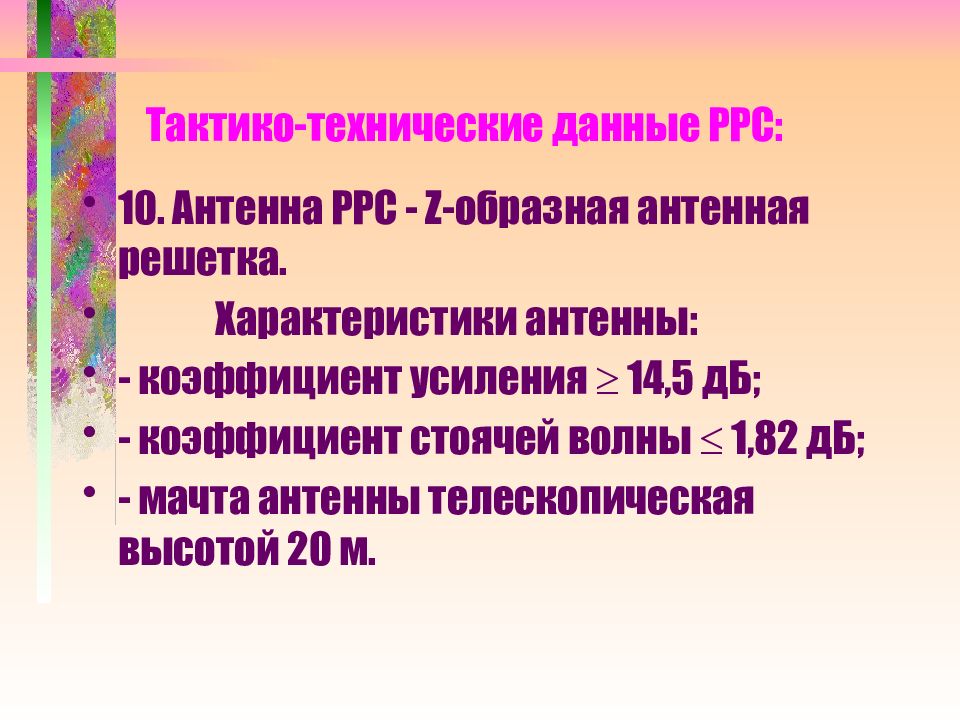

10. Антенна РРС - Z-образная антенная решетка. Характеристики антенны: - коэффициент усиления 14,5 дБ; - коэффициент стоячей волны 1,82 дБ; - мачта антенны телескопическая высотой 20 м.

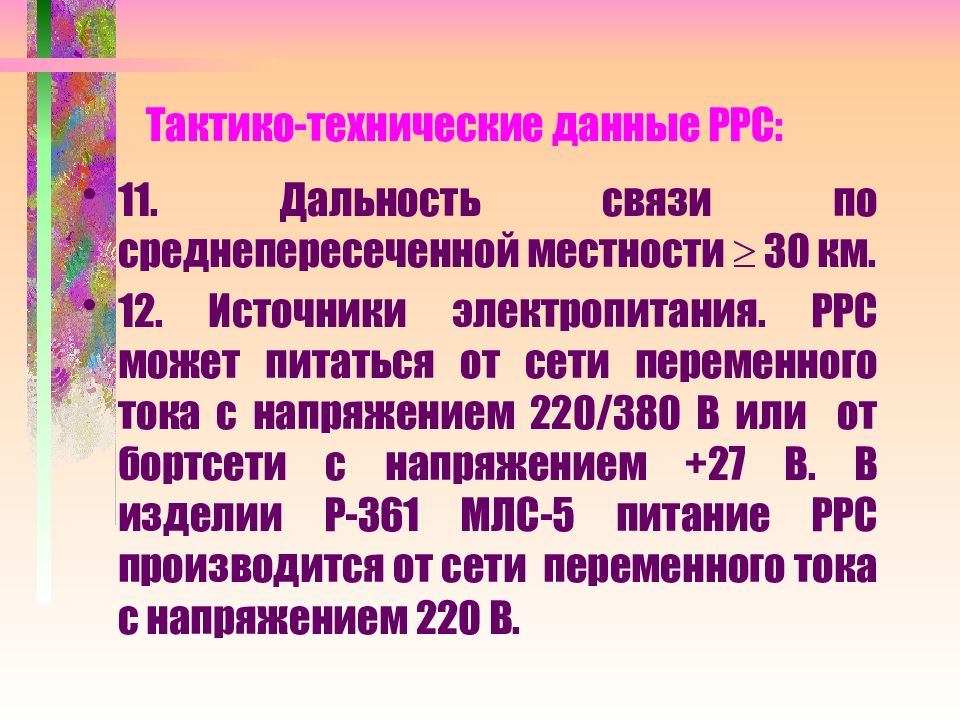

11. Дальность связи по среднепересеченной местности 30 км. 12. Источники электропитания. РРС может питаться от сети переменного тока с напряжением 220/380 В или от бортсети с напряжением +27 В. В изделии Р-361 МЛС-5 питание РРС производится от сети переменного тока с напряжением 220 В.

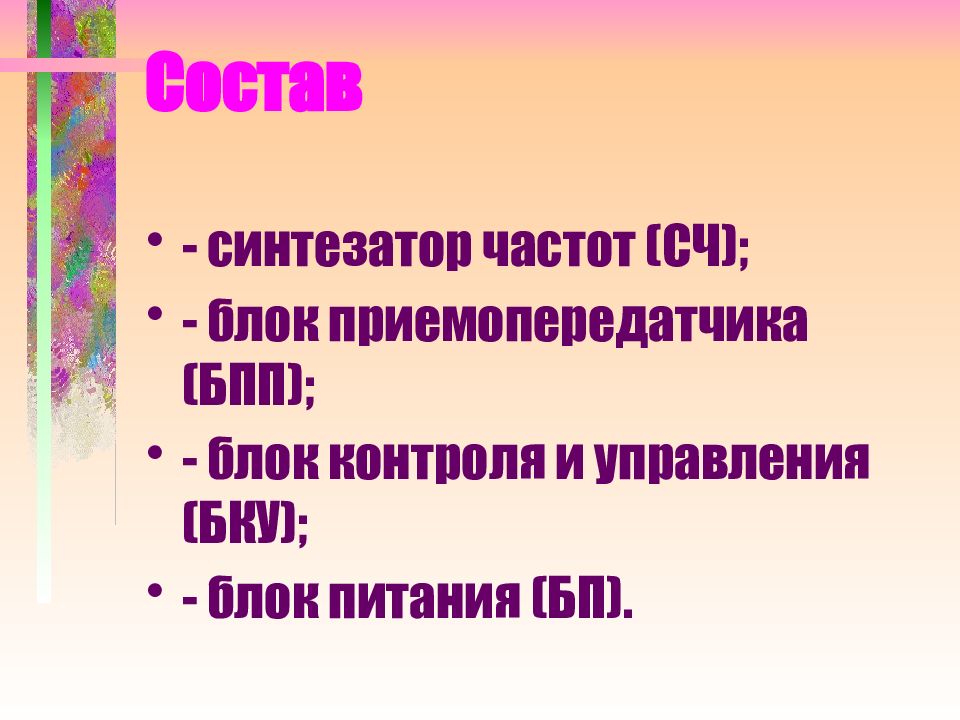

- синтезатор частот (СЧ); - блок приемопередатчика (БПП); - блок контроля и управления (БКУ); - блок питания (БП).

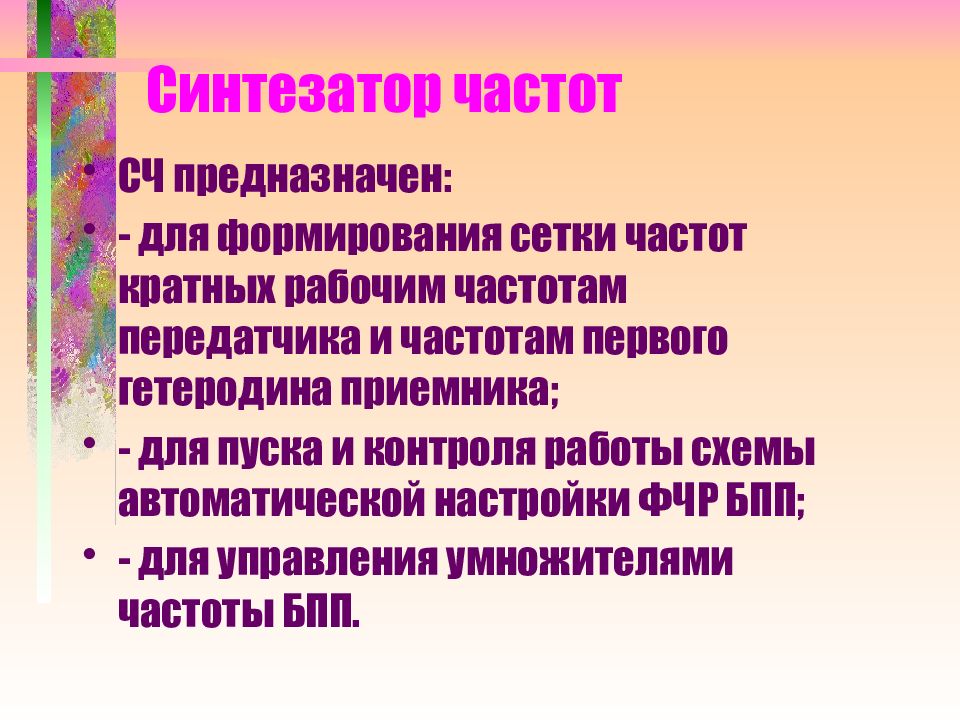

СЧ предназначен: - для формирования сетки частот кратных рабочим частотам передатчика и частотам первого гетеродина приемника; - для пуска и контроля работы схемы автоматической настройки ФЧР БПП; - для управления умножителями частоты БПП.
Блок СЧ содержит схему синтезатора частот возбудителя (СЧВ) и синтезатора частот гетеродина (СЧГ). Диапазон частот СЧВ - 80-119,95 МГц, СЧГ - 80-127,95 Мгц. СЧВ и СЧГ являются системами с фазовой автоподстройкой частоты (ФАПЧ). Установка частоты СЧВ и СЧГ произ-водится декадными переключателями ДПВ 1-3 и ДПГ 1-3 соответственно.

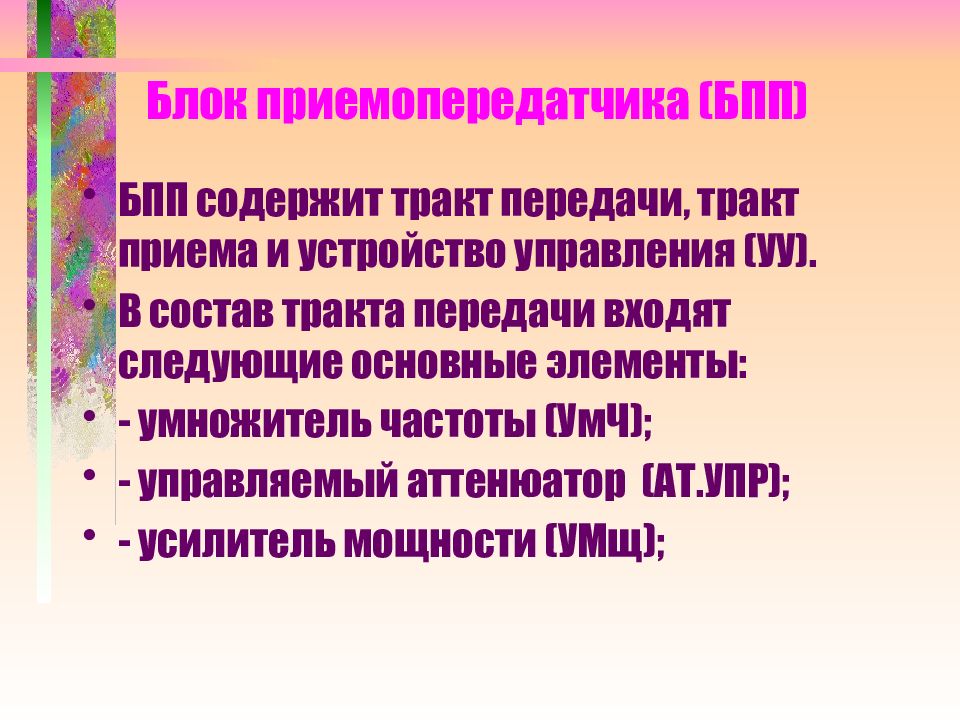

БПП содержит тракт передачи, тракт приема и устройство управления (УУ). В состав тракта передачи входят следующие основные элементы: - умножитель частоты (УмЧ); - управляемый аттенюатор (АТ.УПР); - усилитель мощности (УМщ);

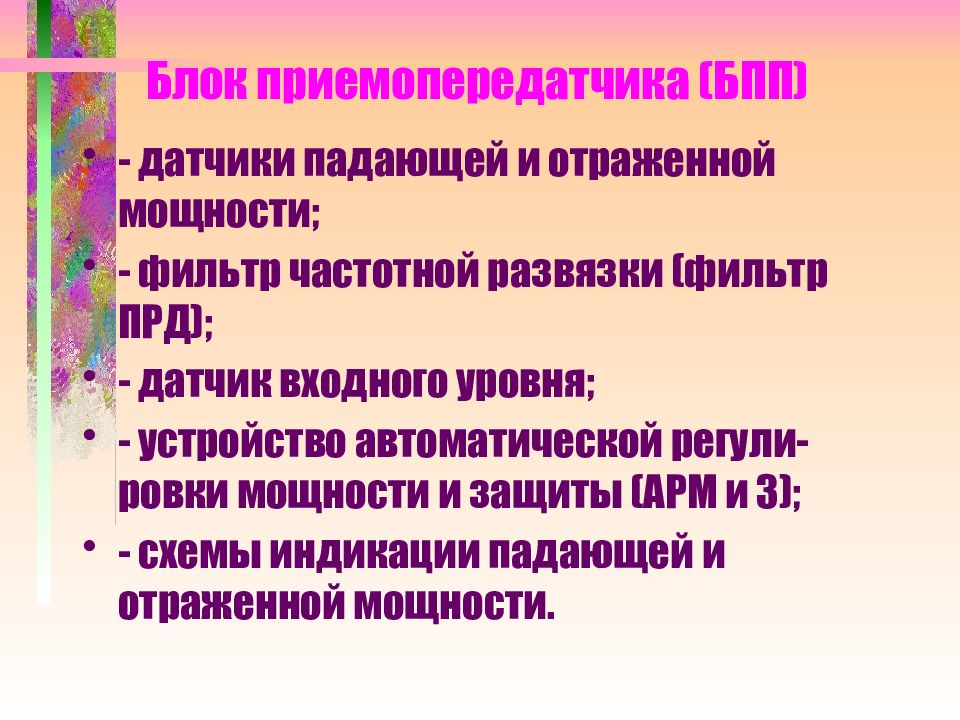

- датчики падающей и отраженной мощности; - фильтр частотной развязки (фильтр ПРД); - датчик входного уровня; - устройство автоматической регули-ровки мощности и защиты (АРМ и З); - схемы индикации падающей и отраженной мощности.

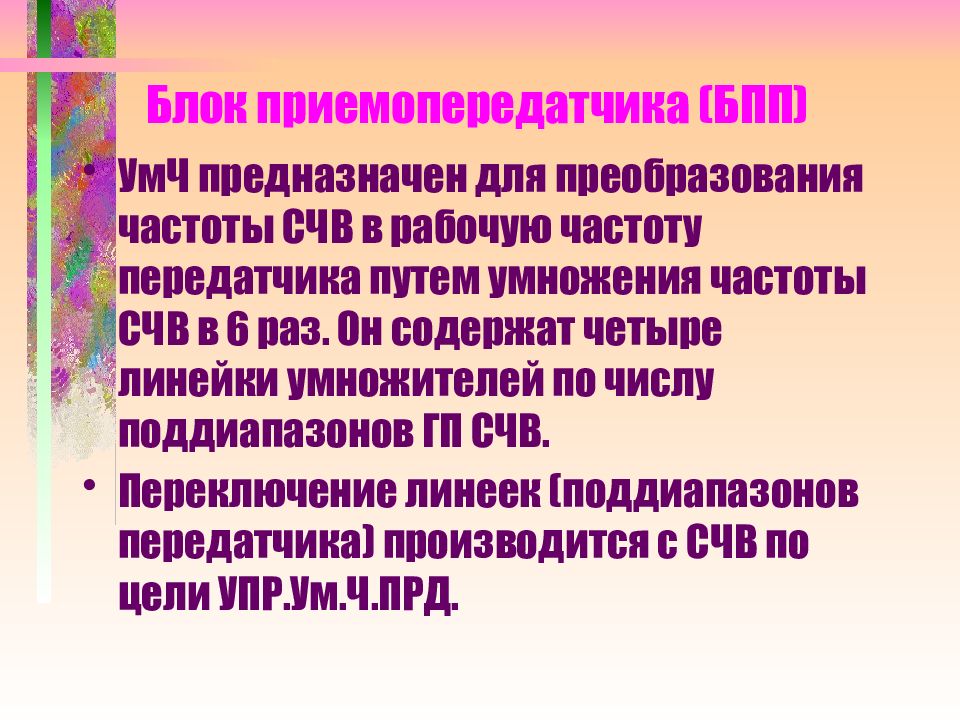

УмЧ предназначен для преобразования частоты СЧВ в рабочую частоту передатчика путем умножения частоты СЧВ в 6 раз. Он содержат четыре линейки умножителей по числу поддиапазонов ГП СЧВ. Переключение линеек (поддиапазонов передатчика) производится с СЧВ по цели УПР.Ум.Ч.ПРД.

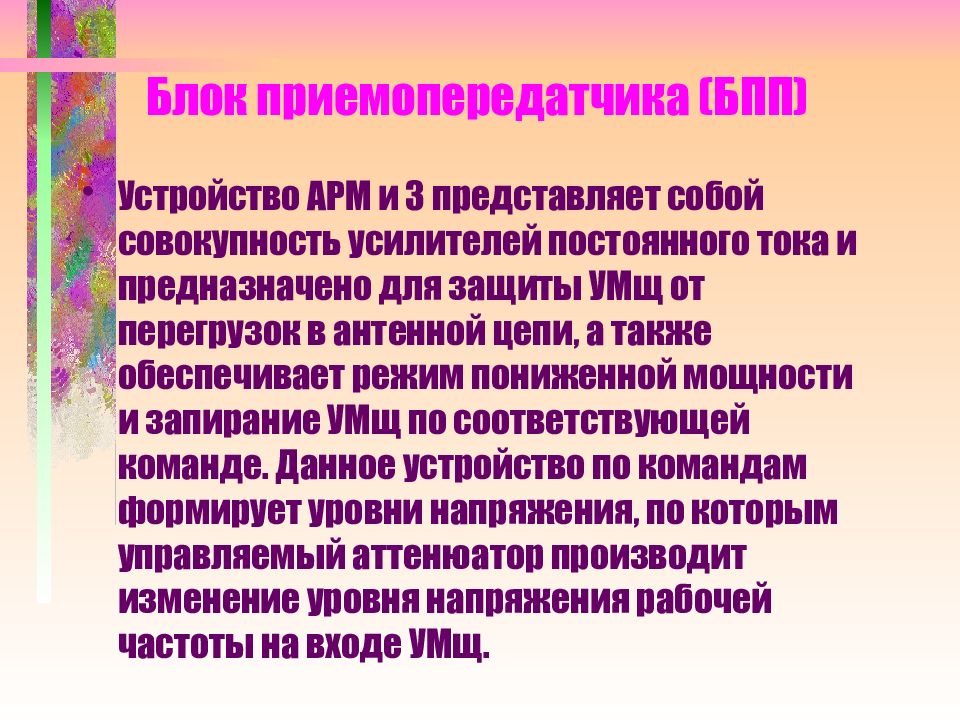

Устройство АРМ и З представляет собой совокупность усилителей постоянного тока и предназначено для защиты УМщ от перегрузок в антенной цепи, а также обеспечивает режим пониженной мощности и запирание УМщ по соответствующей команде. Данное устройство по командам формирует уровни напряжения, по которым управляемый аттенюатор производит изменение уровня напряжения рабочей частоты на входе УМщ.

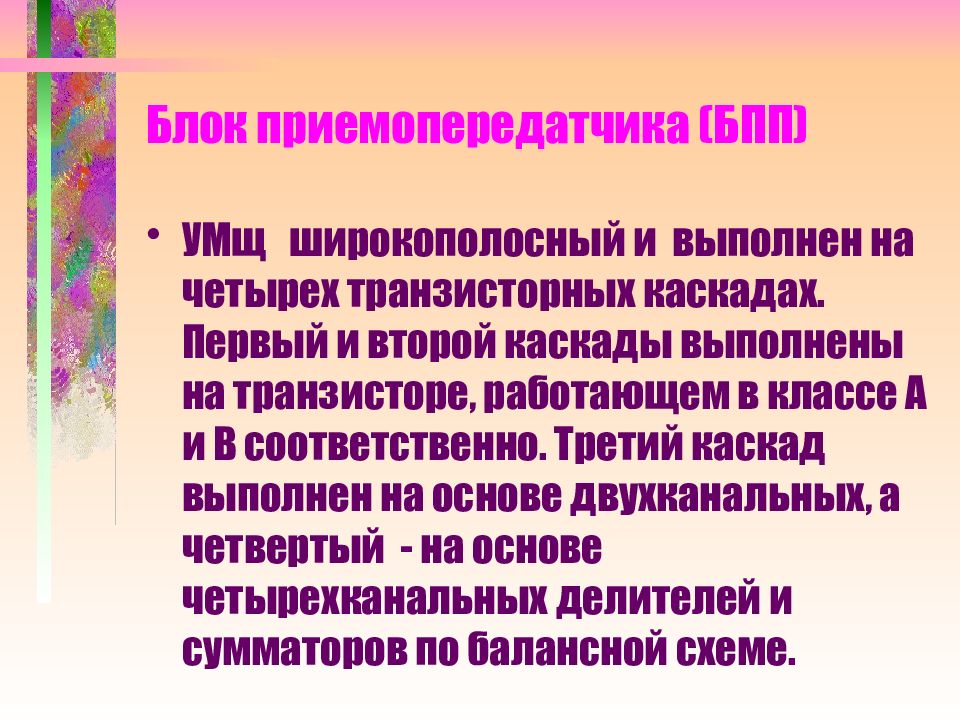

УМщ широкополосный и выполнен на четырех транзисторных каскадах. Первый и второй каскады выполнены на транзисторе, работающем в классе А и В соответственно. Третий каскад выполнен на основе двухканальных, а четвертый - на основе четырехканальных делителей и сумматоров по балансной схеме.

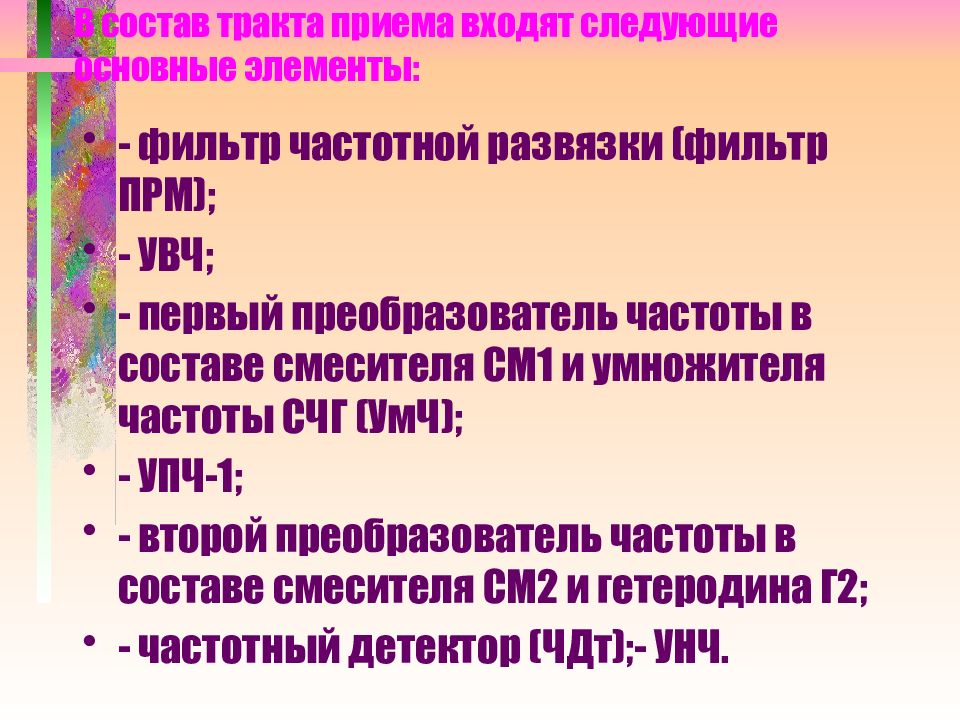

- фильтр частотной развязки (фильтр ПРМ); - УВЧ; - первый преобразователь частоты в составе смесителя СМ1 и умножителя частоты СЧГ (УмЧ); - УПЧ-1; - второй преобразователь частоты в составе смесителя СМ2 и гетеродина Г2; - частотный детектор (ЧДт);- УНЧ.
БКУ предназначен для управления РРС. Он обеспечивает: - согласование приемных и передающих уровней РРС и аппаратуры уплотнения телефонных каналов; - управление работой РРС (ДУПЛЕКС - ДЕЖ.ПРИЕМ);
установку нормальной и пониженной мощности передатчика РРС; - установку нормальной и пониженной девиации частоты; - проведение автоматического контроля работоспособности радиостанции; - управление автоматической настройкой ФЧР БПП; - индикацию уровней сигналов на выходах трактов передачи и приема БПП.

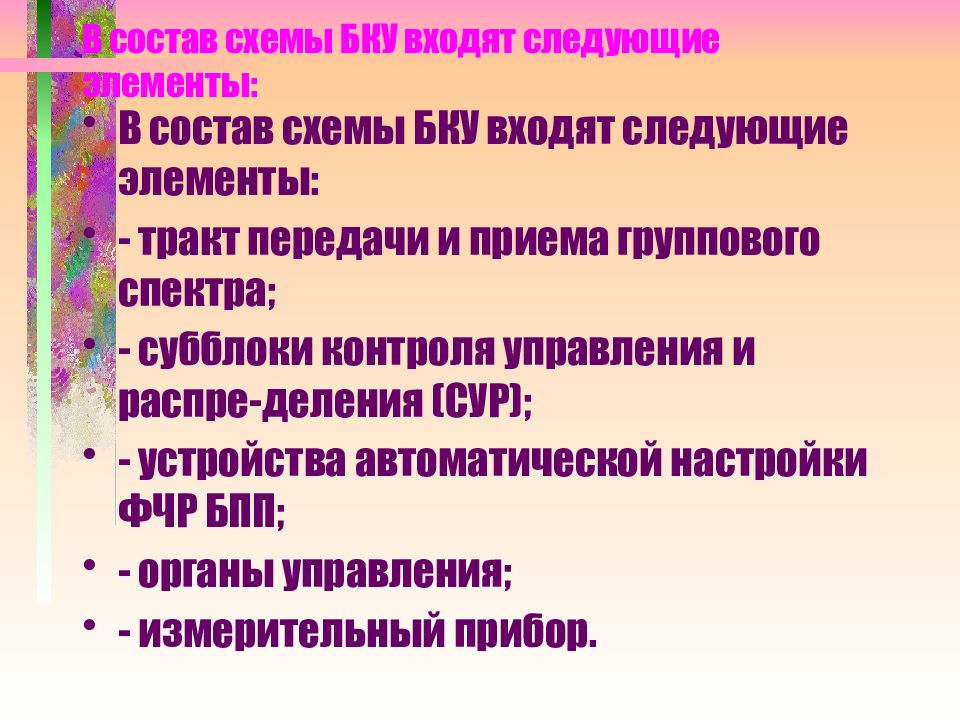

В состав схемы БКУ входят следующие элементы: - тракт передачи и приема группового спектра; - субблоки контроля управления и распре-деления (СУР); - устройства автоматической настройки ФЧР БПП; - органы управления; - измерительный прибор.
