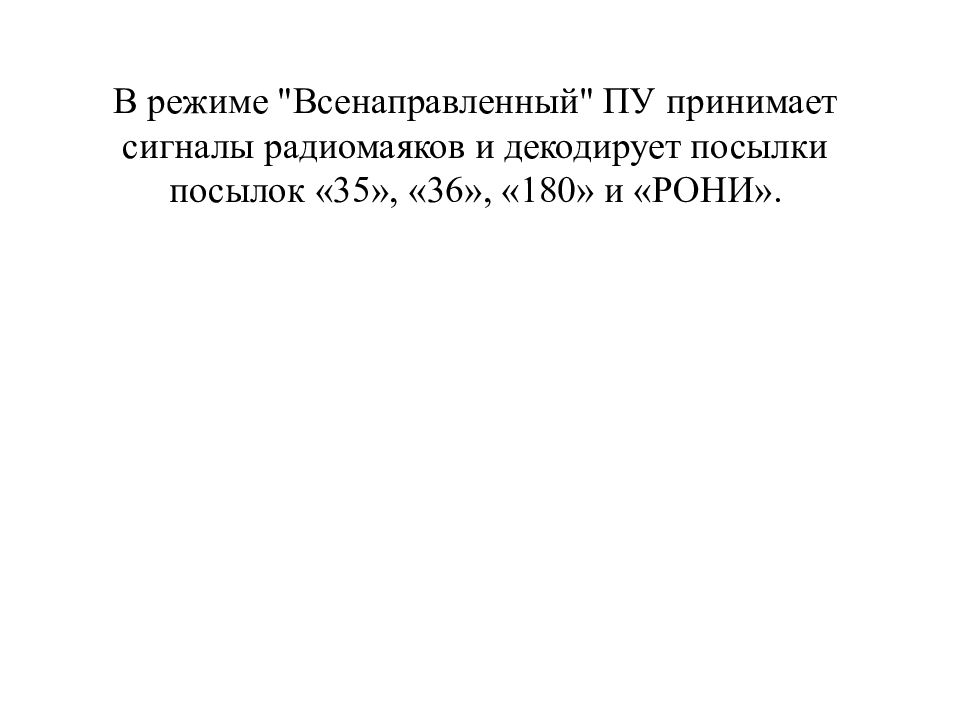

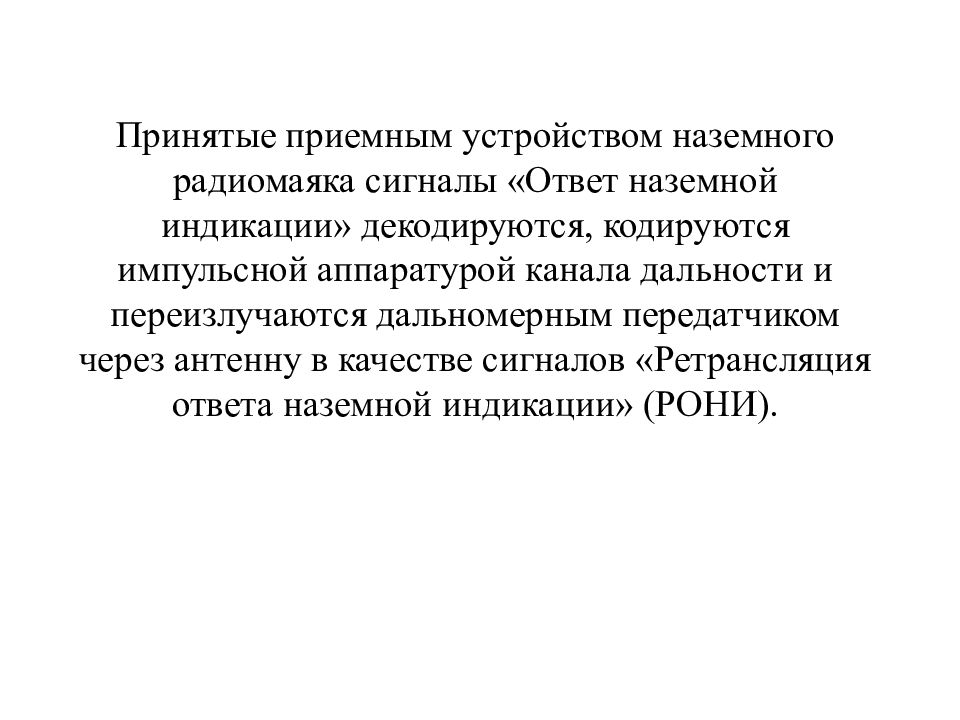

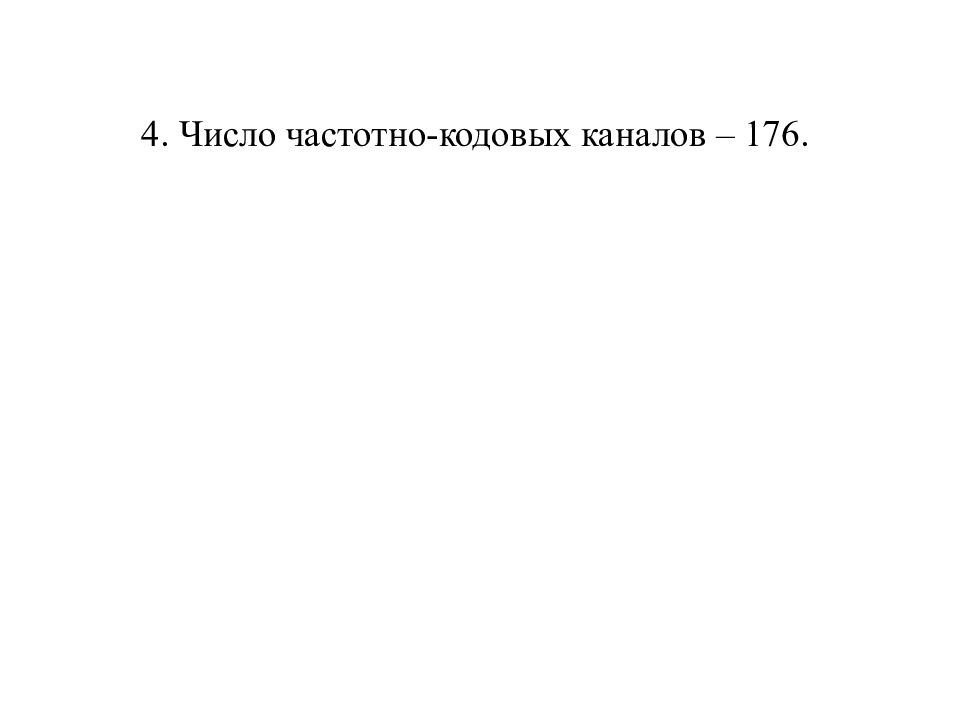

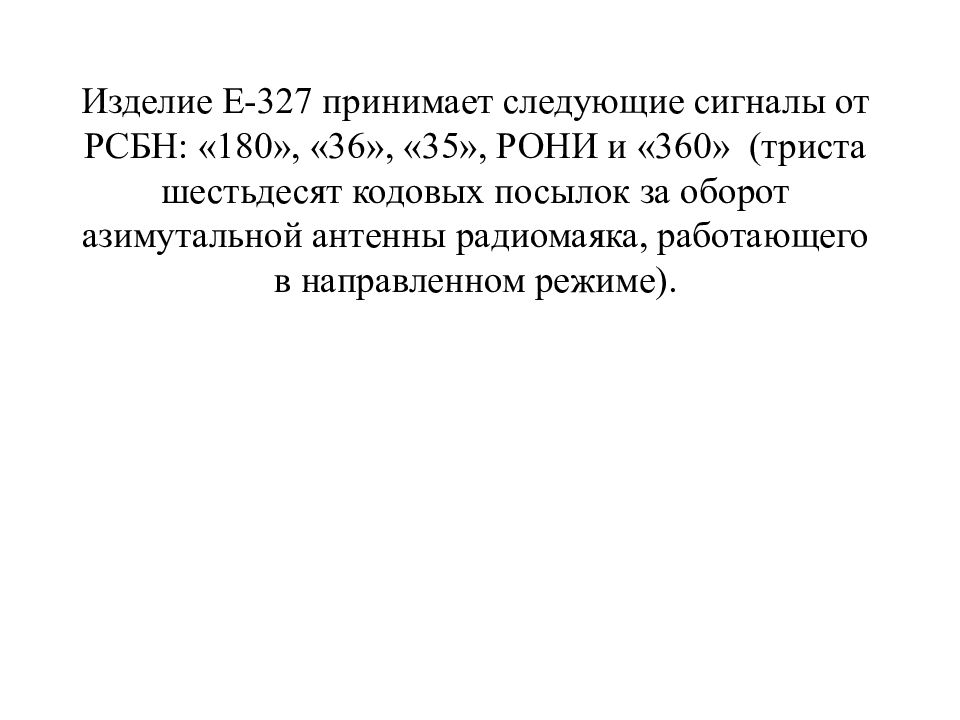

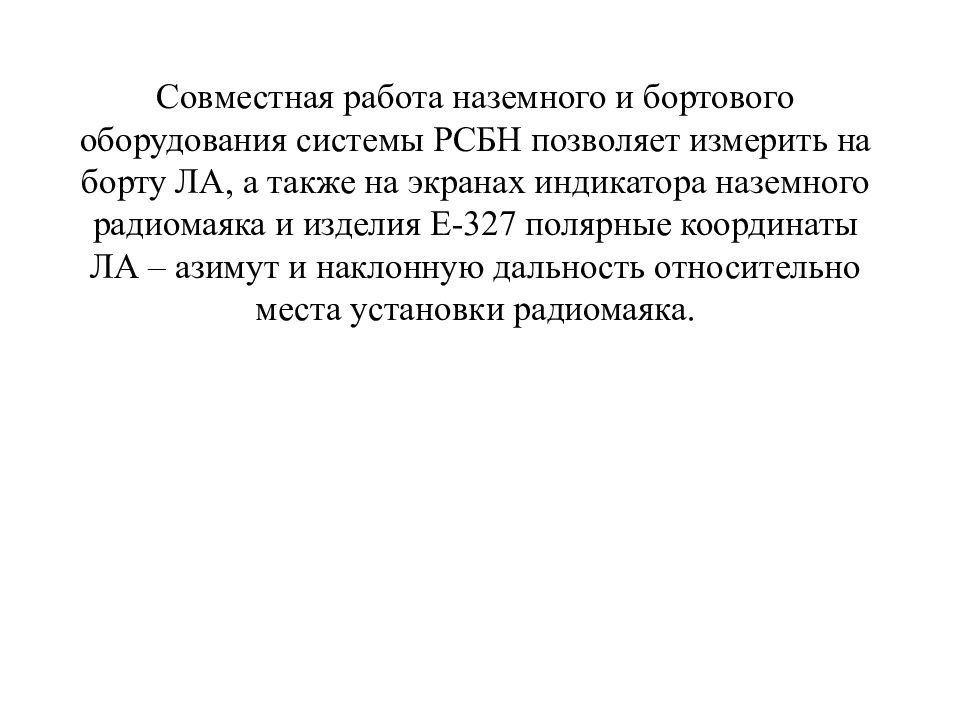

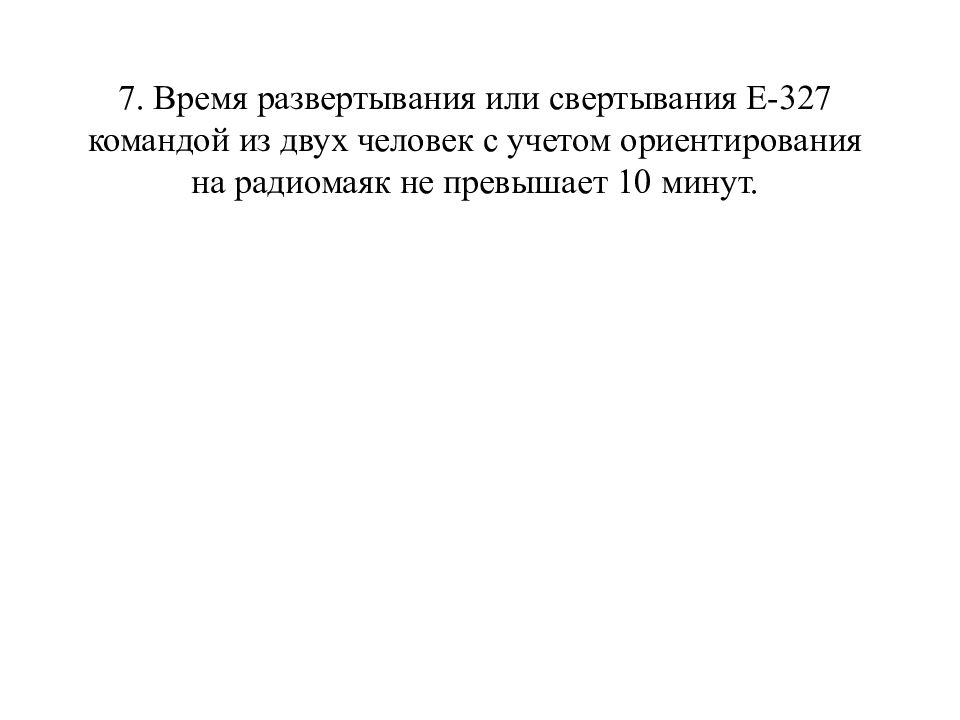

АФС Приемник ИКО 35, 36 Передатчик непрерывн. сигнала Дальномерн. передатчик Азимутальн. опорный передатчик СЕВЕР 35 36 180 Дальномерный приемник Имп. аппаратура канала А Имп. аппаратура канала Д Наземное оборудо- вание Бортовое оборудование Рис. 1. Принцип работы аппаратуры Е-327 с радиомаяками во всенаправленном режиме Е-327 РОНИ, 180 Азимутальный сигнал Ответ Д, Запрос НИ (180) Пилотажный навигац. прибор Индикатор дальн. радиостанций Схема измерений А Схема измерений Д Приемник Передатчик 35, 36 Запрос Д, ответ НИ 144

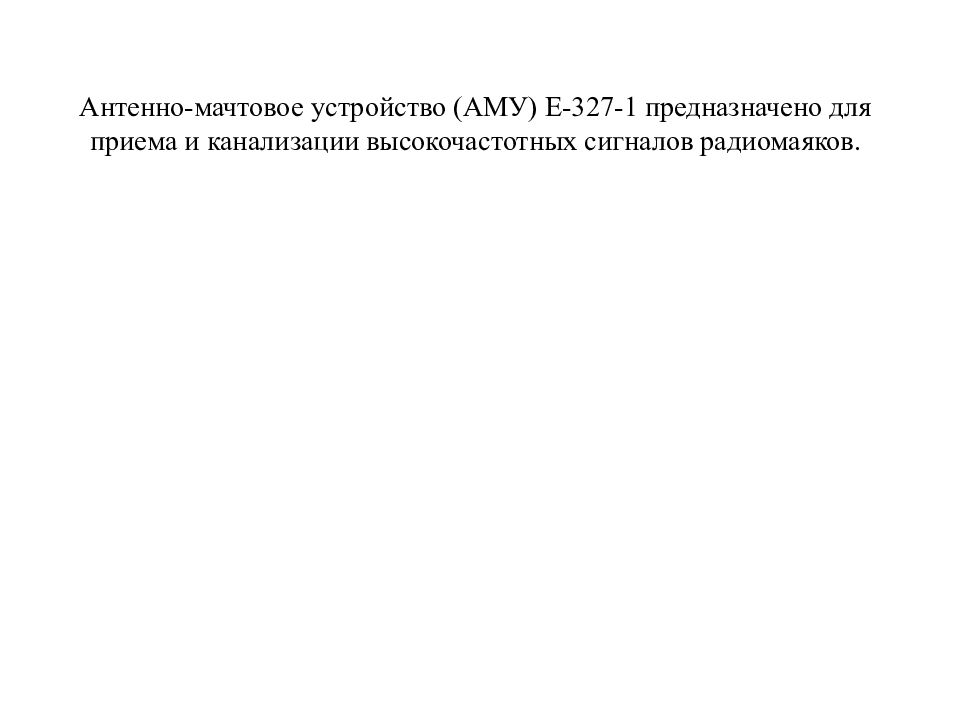

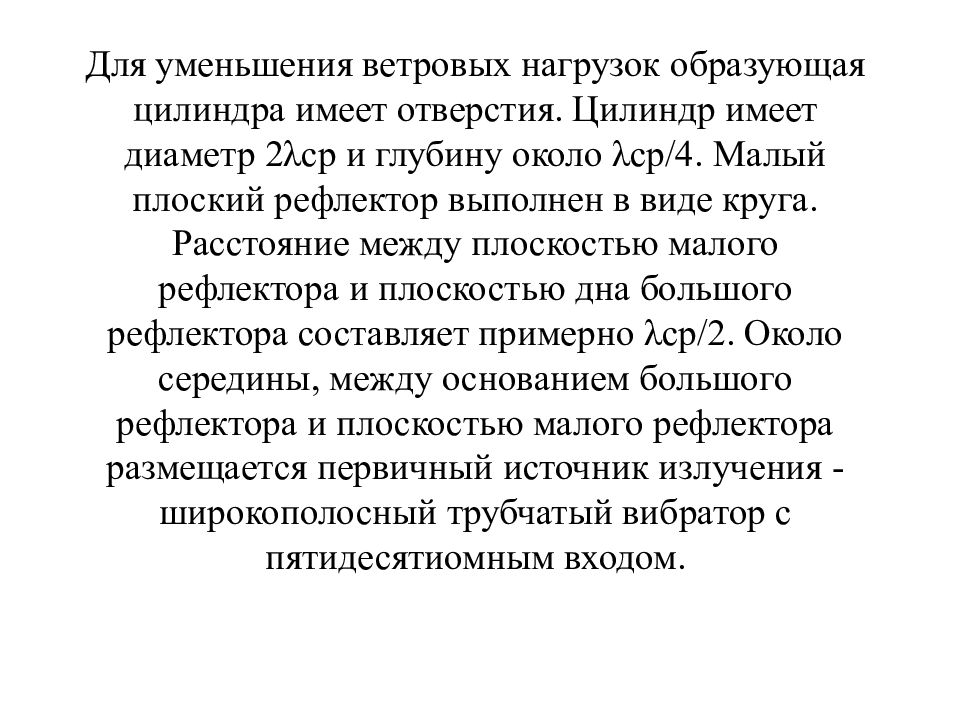

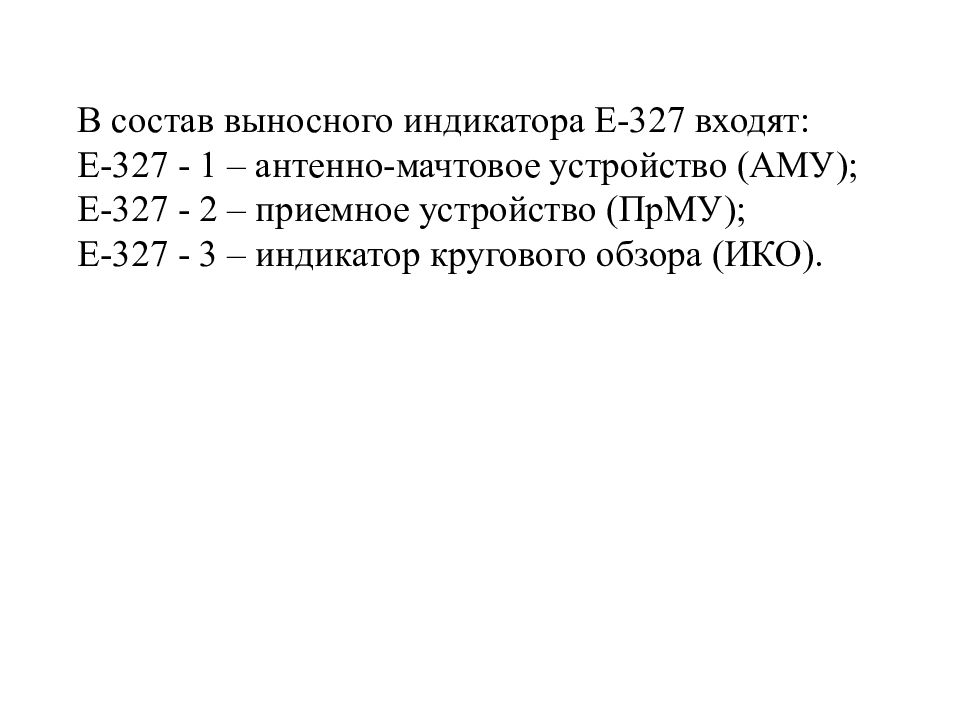

Общий вид антенны представлен на рис.3. Рис.3. Антенна Е-327-1: 1- большой рефлектор; 2- трубчатый вибратор; 3 - малый рефлектор; 4 - кронштейн для крепления.

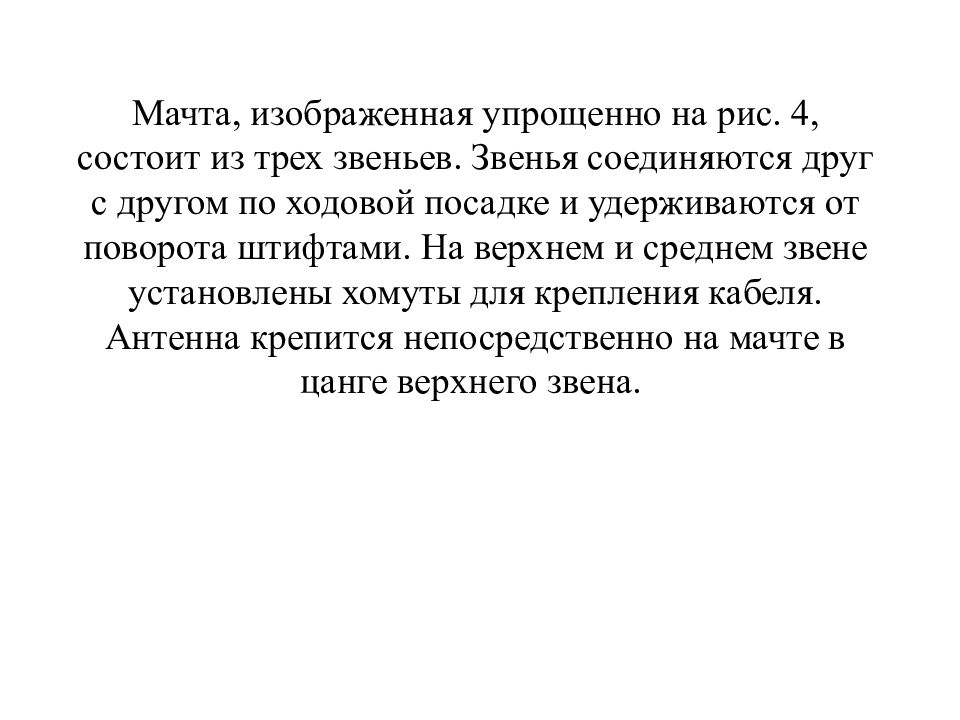

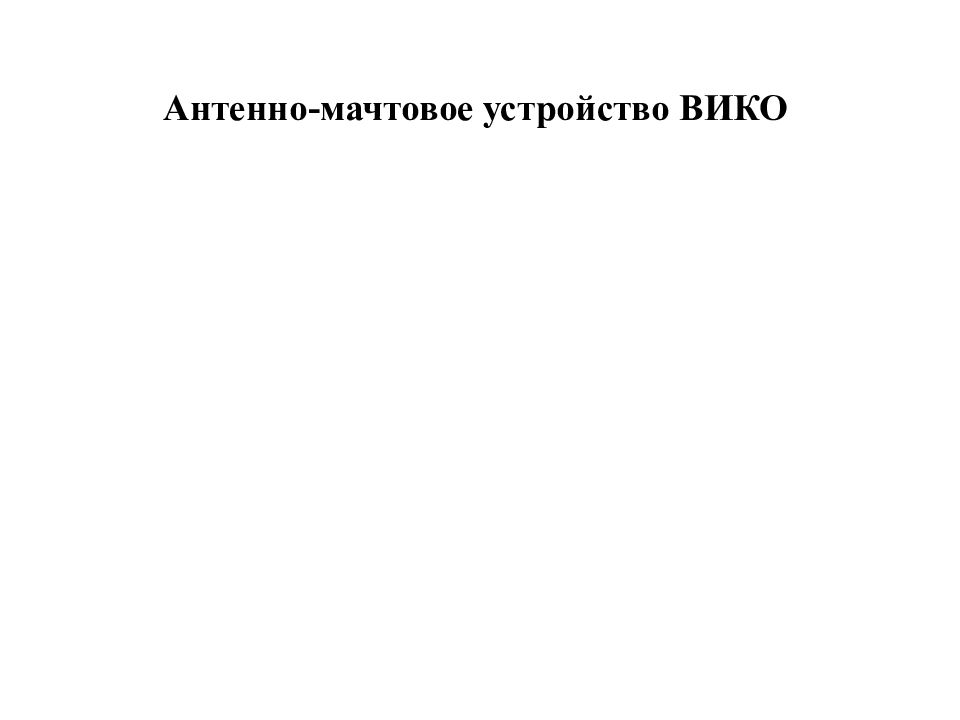

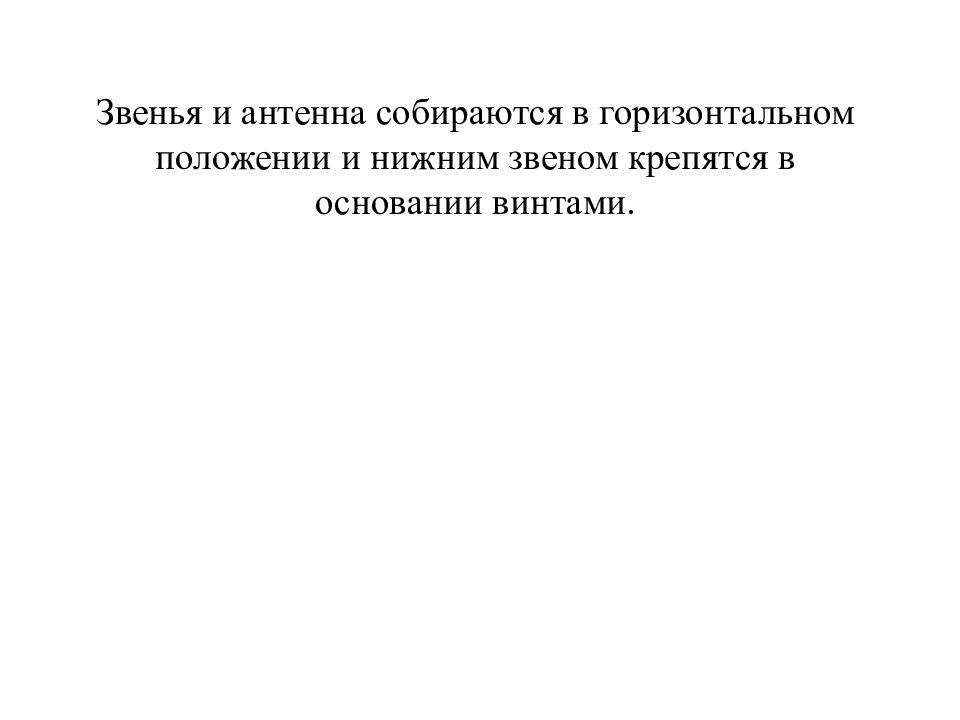

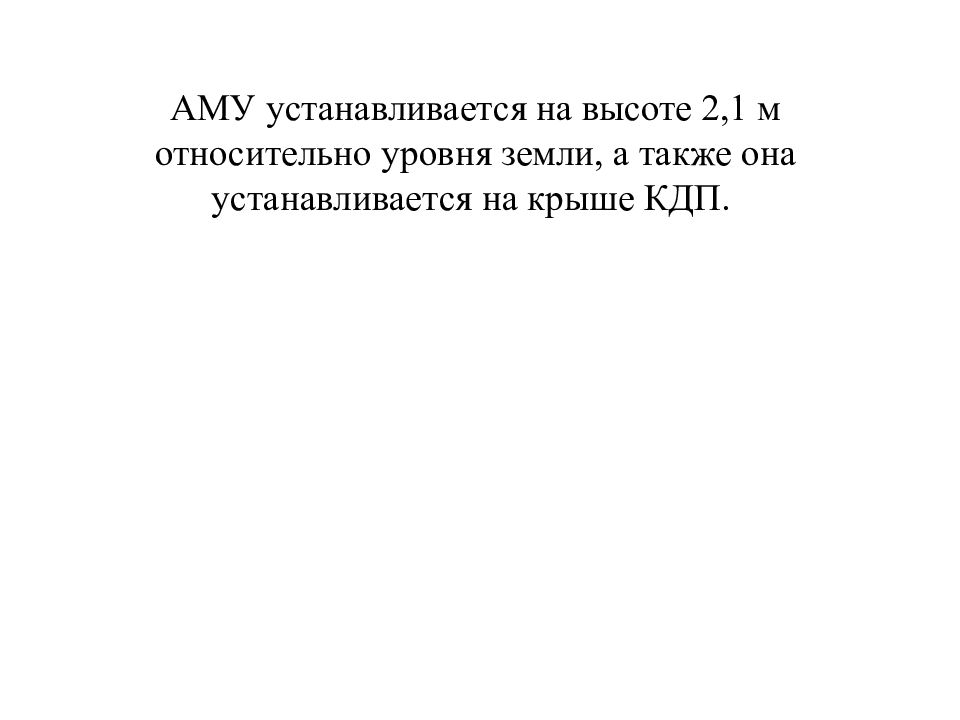

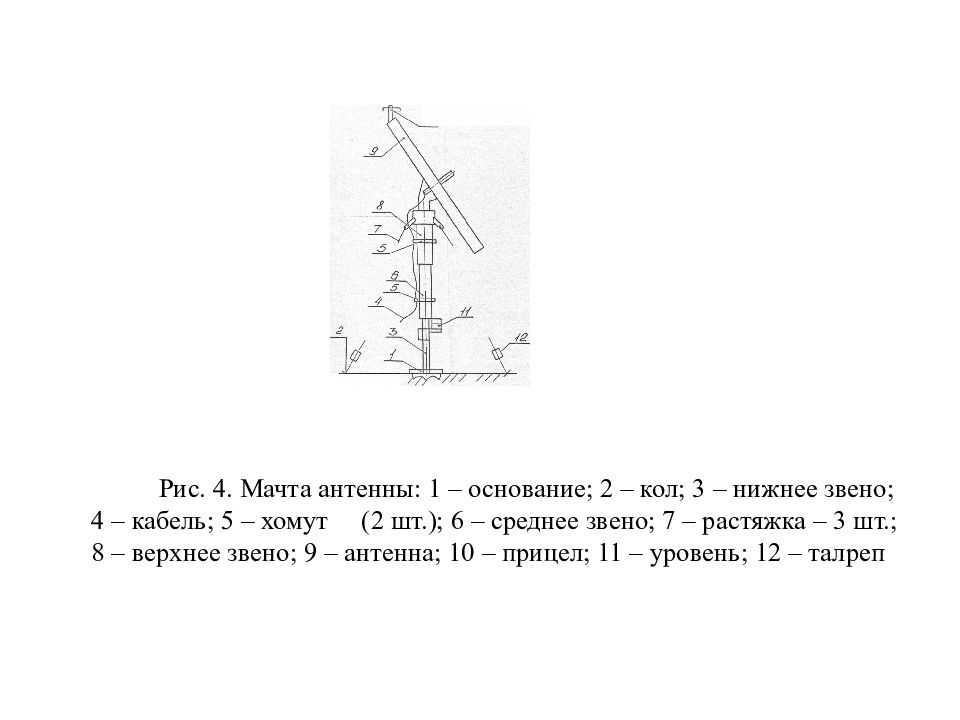

Рис. 4. Мачта антенны: 1 – основание; 2 – кол; 3 – нижнее звено; 4 – кабель; 5 – хомут (2 шт.); 6 – среднее звено; 7 – растяжка – 3 шт.; 8 – верхнее звено; 9 – антенна; 10 – прицел; 11 – уровень; 12 – талреп

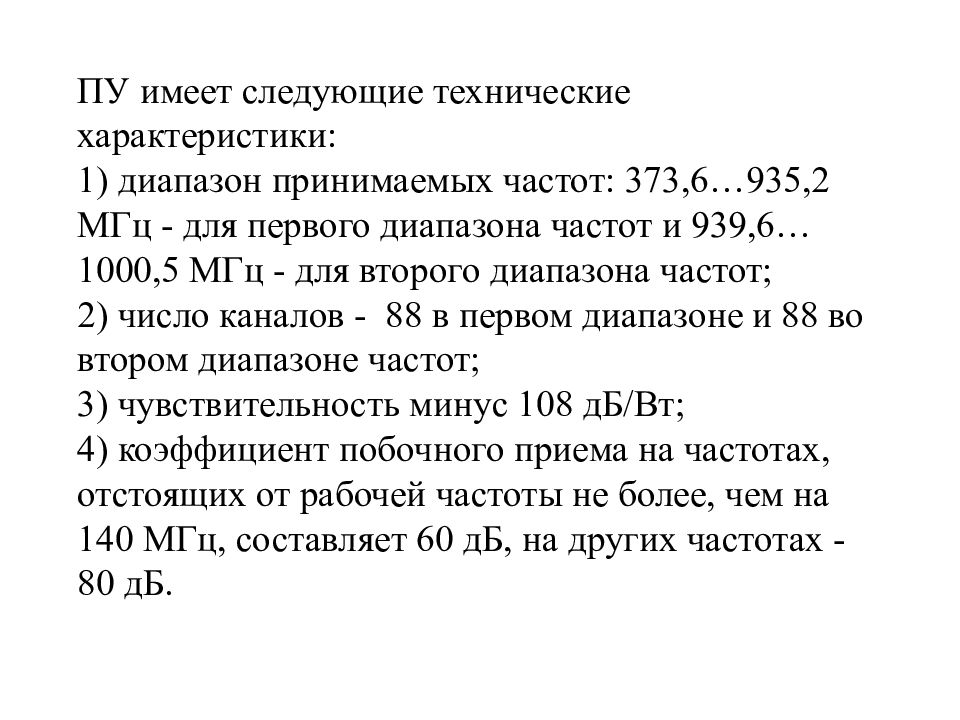

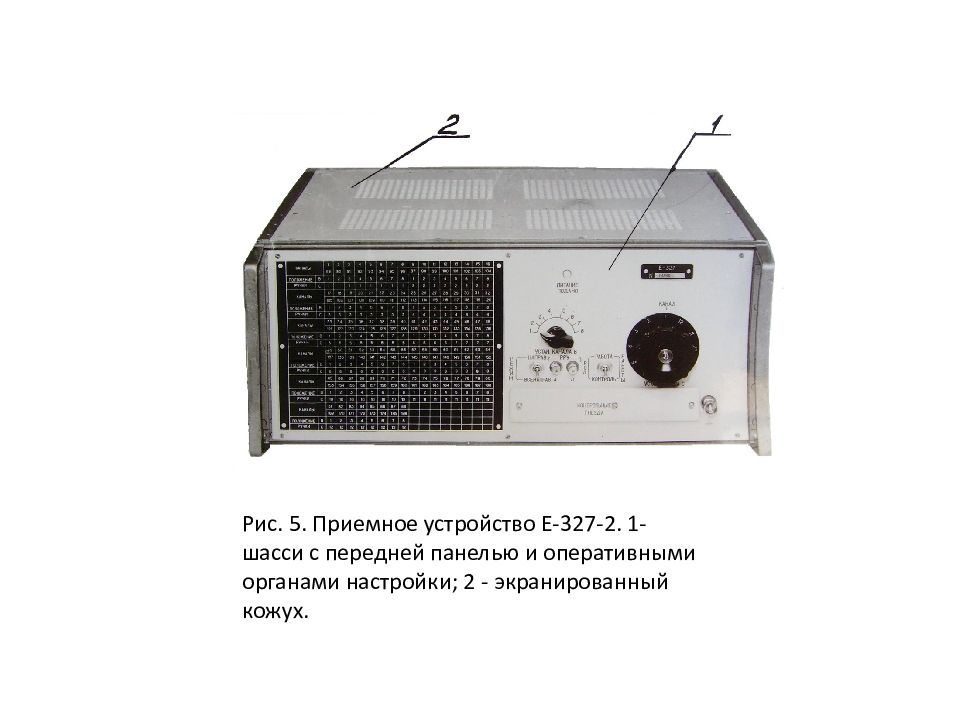

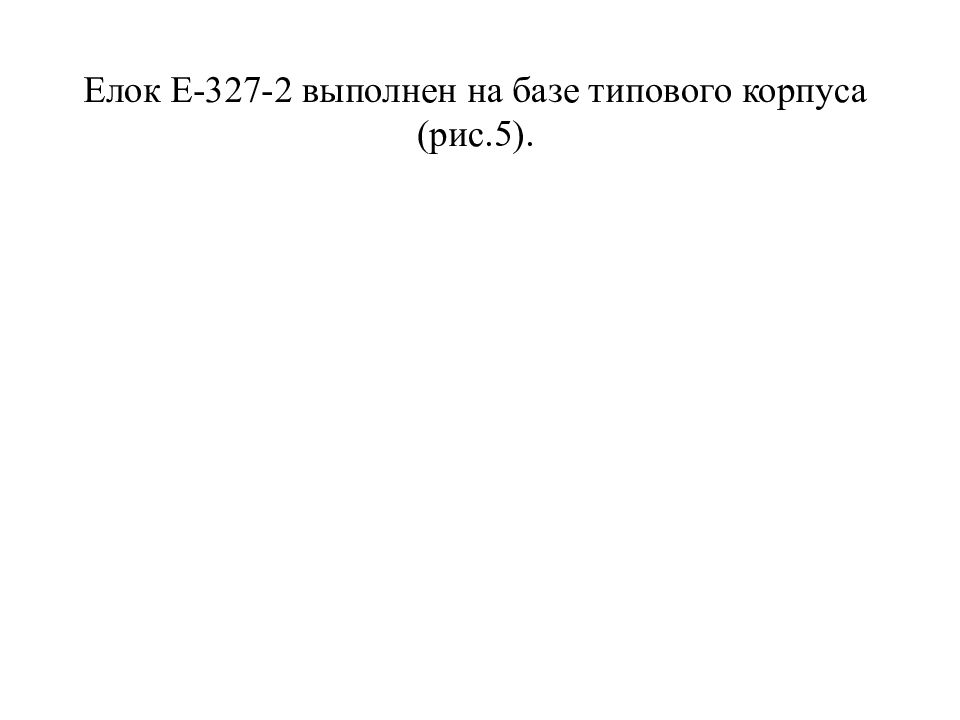

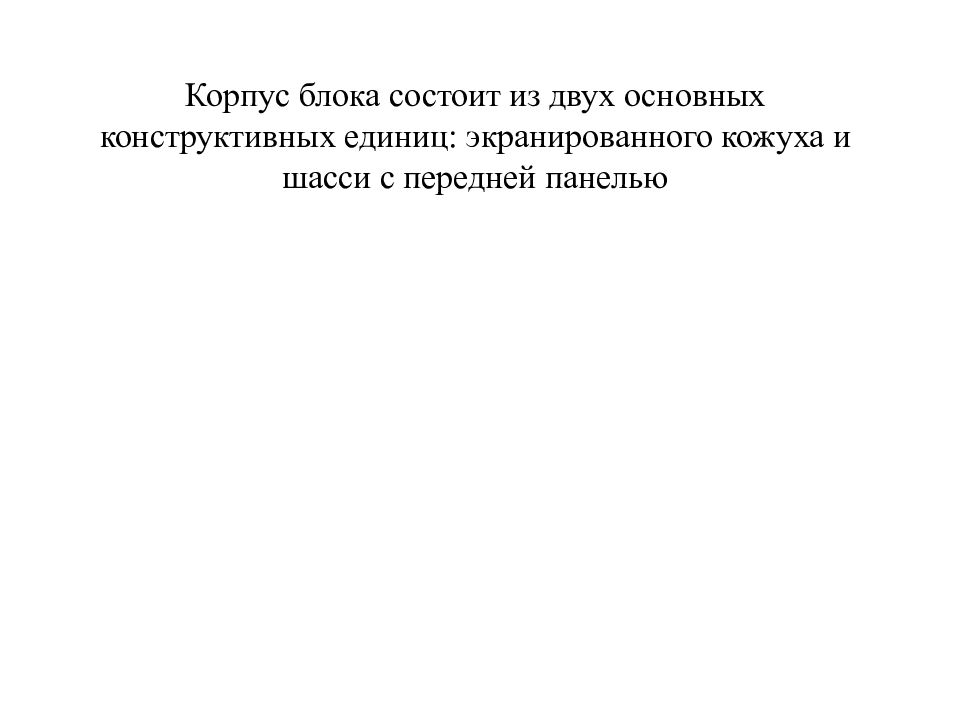

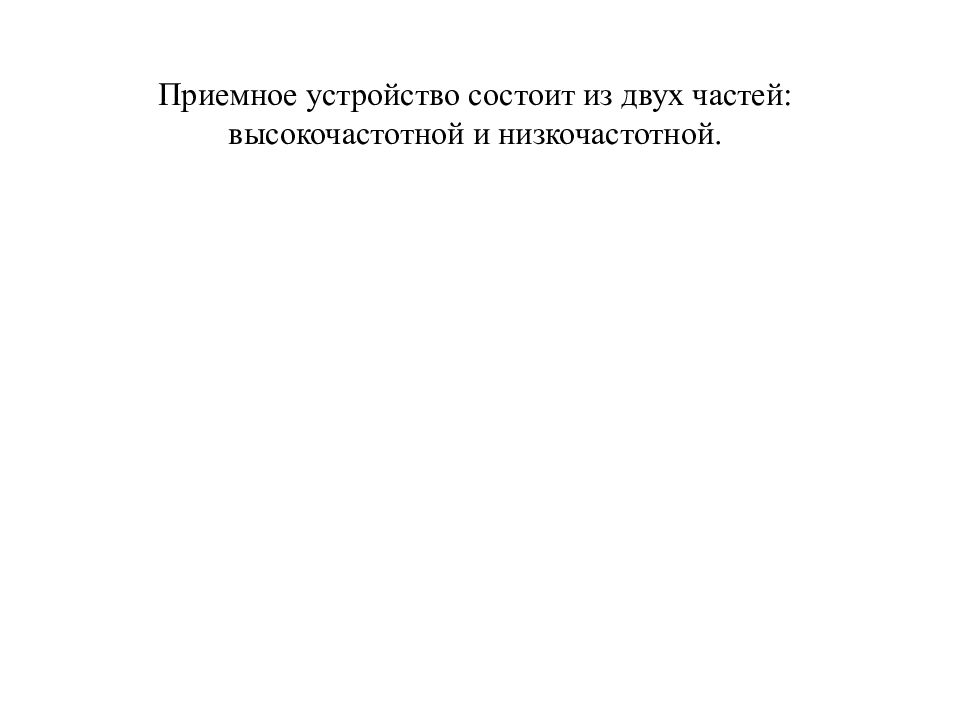

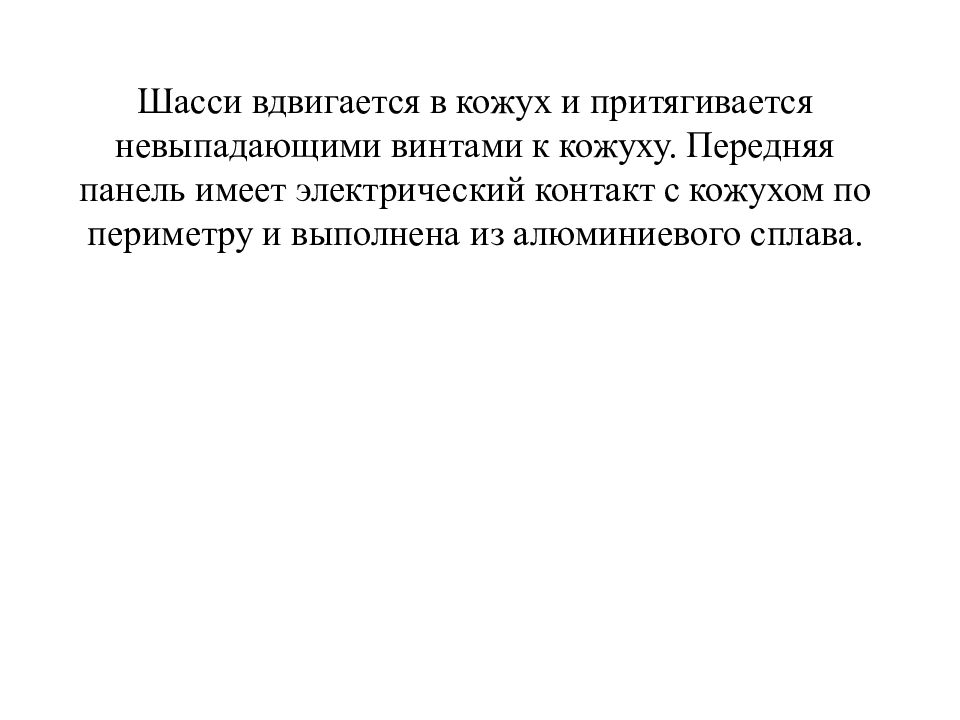

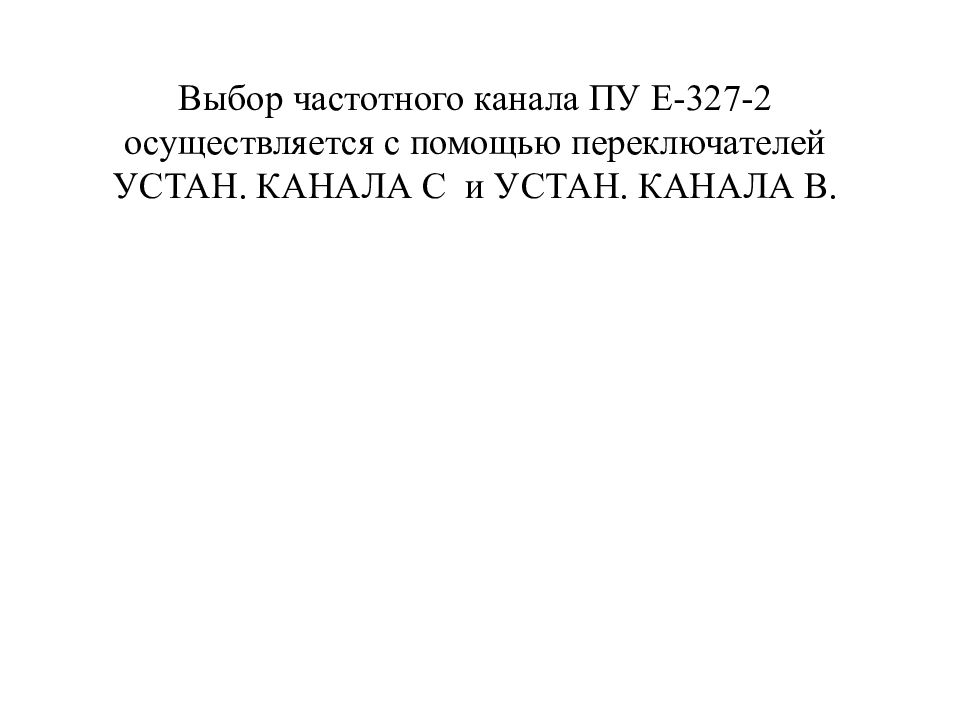

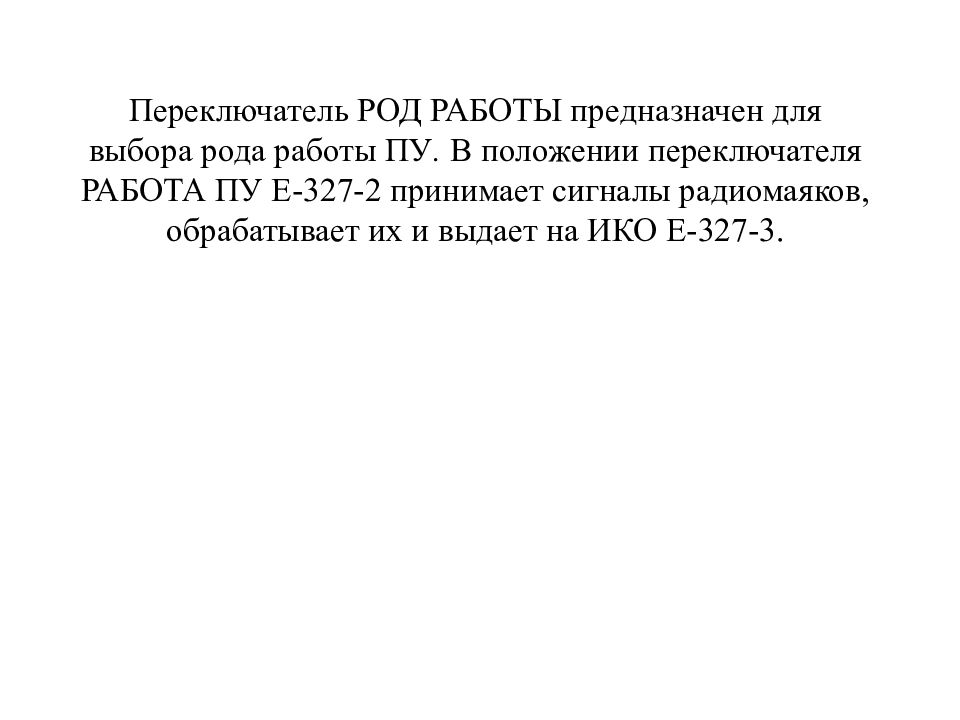

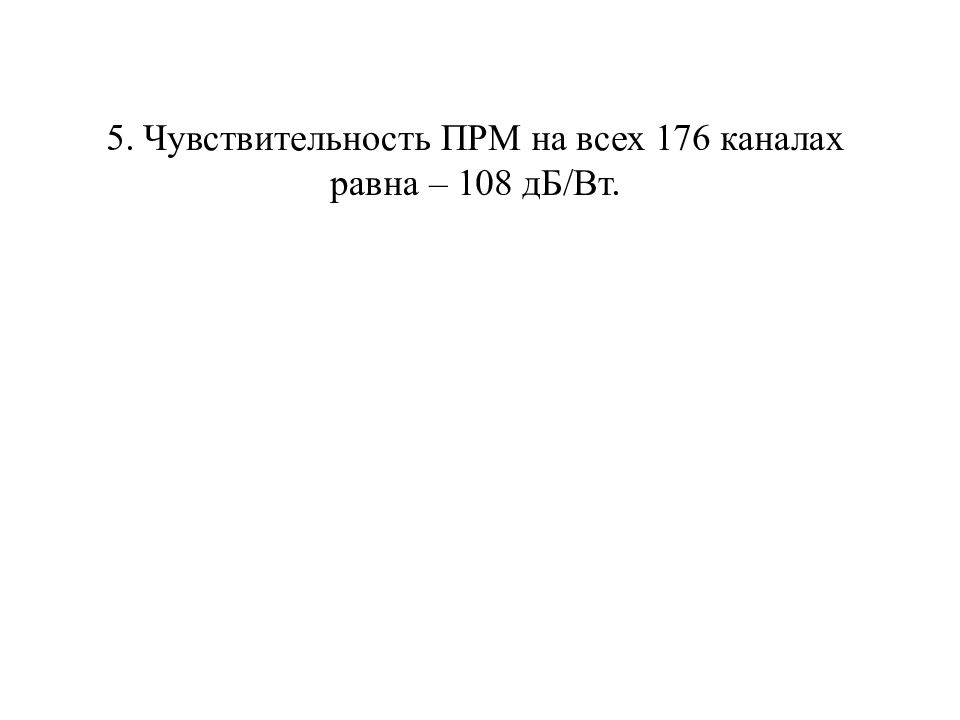

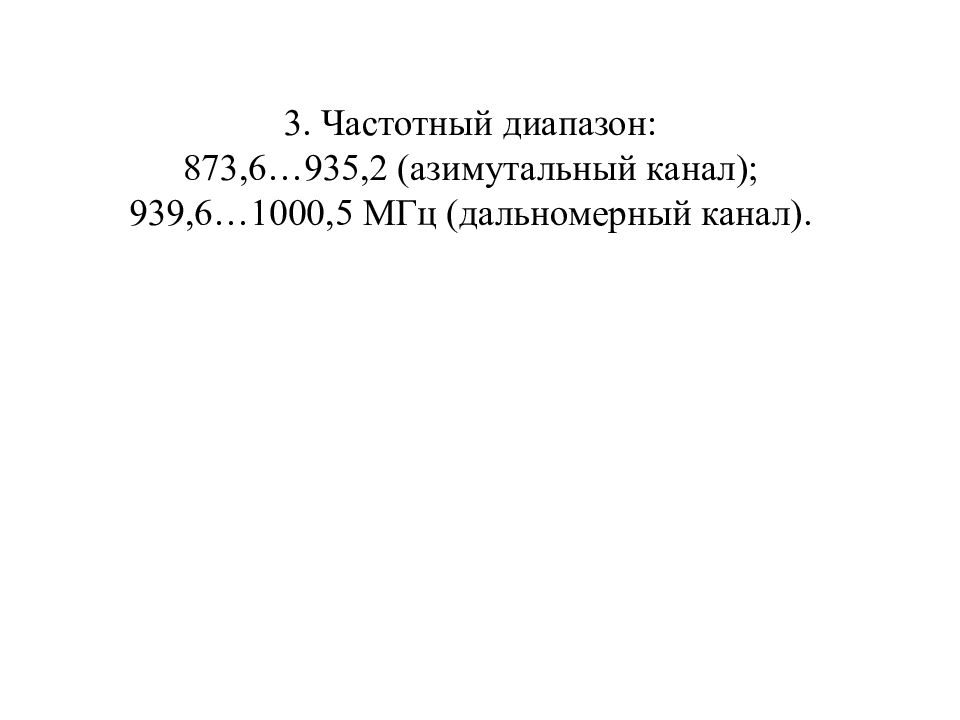

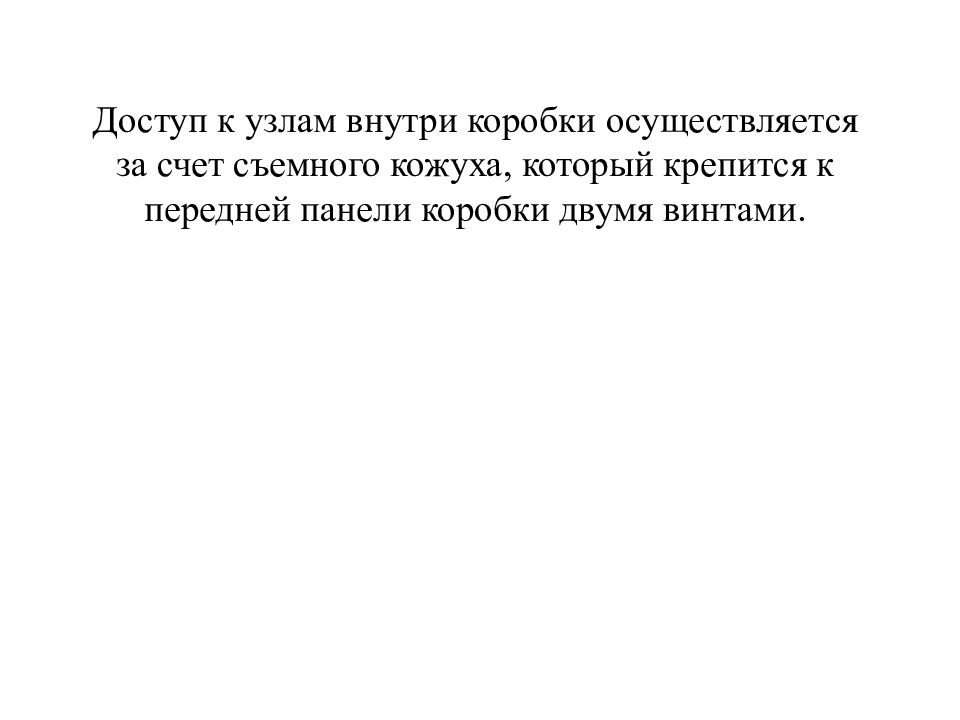

Рис. 5. Приемное устройство Е-327-2. 1- шасси с передней панелью и оперативными органами настройки; 2 - экранированный кожух.

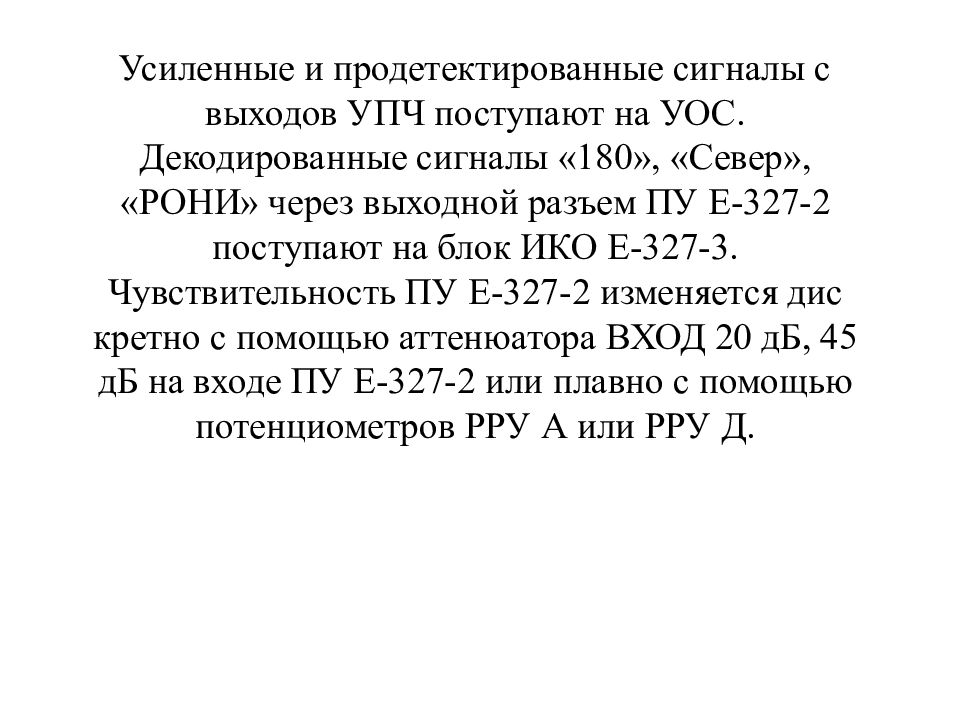

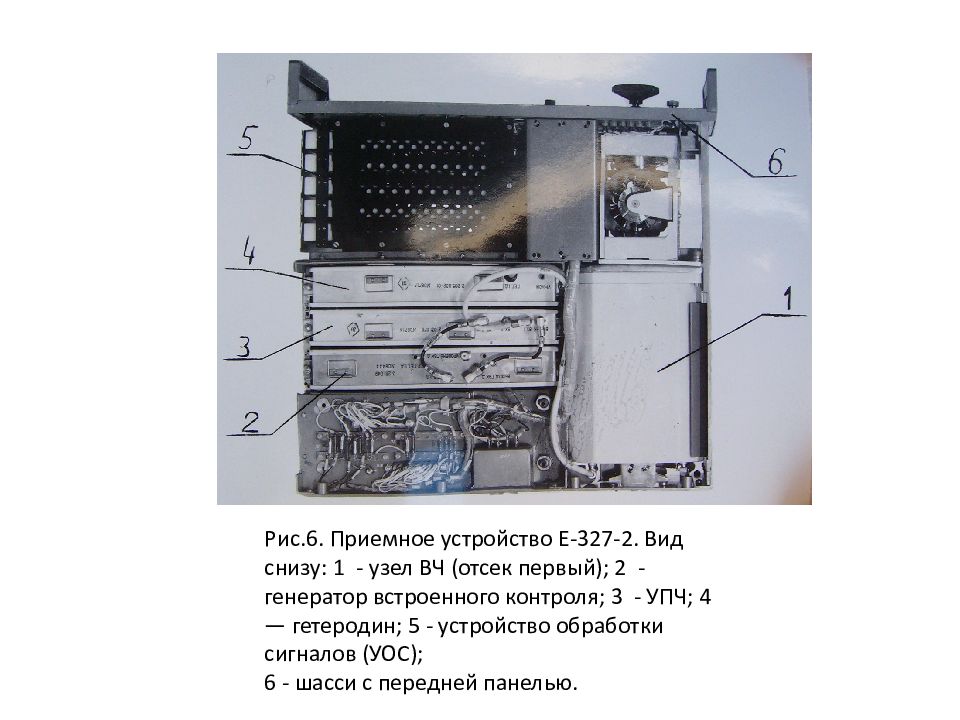

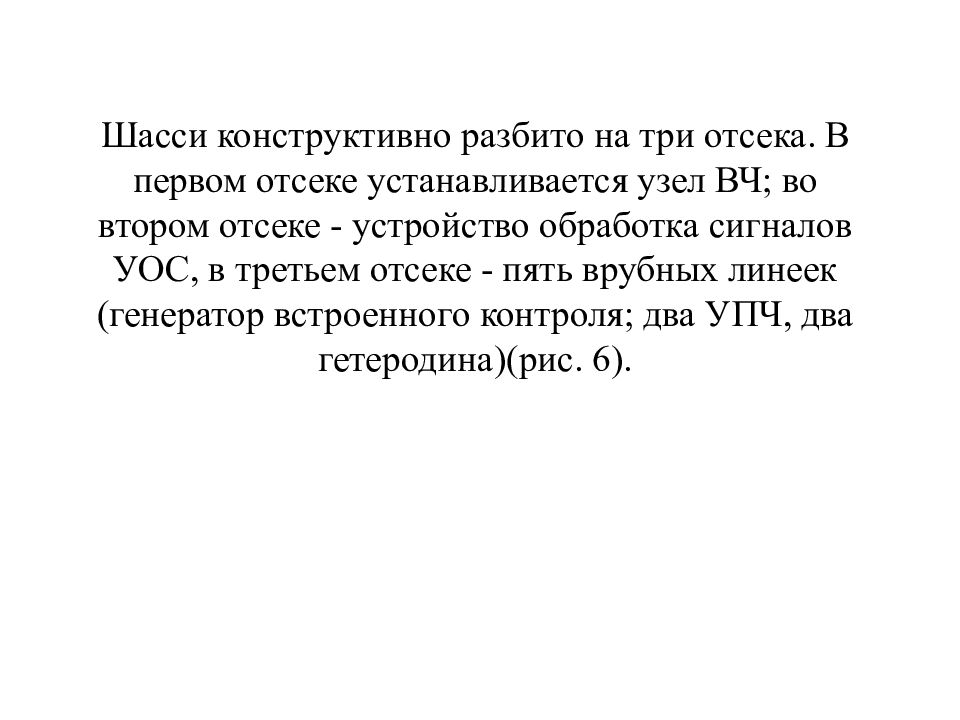

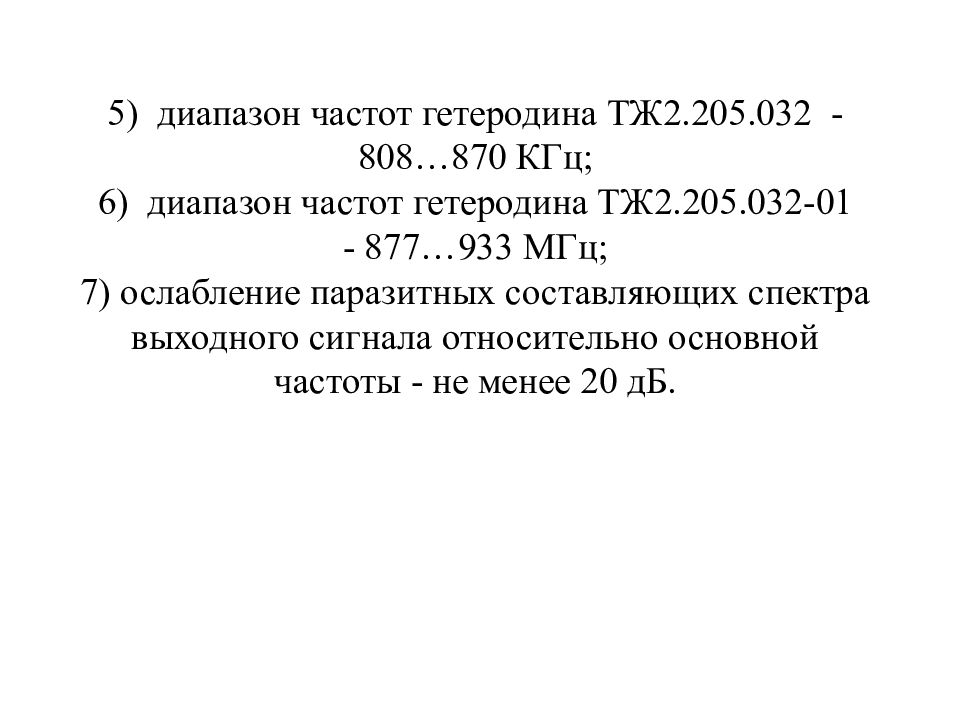

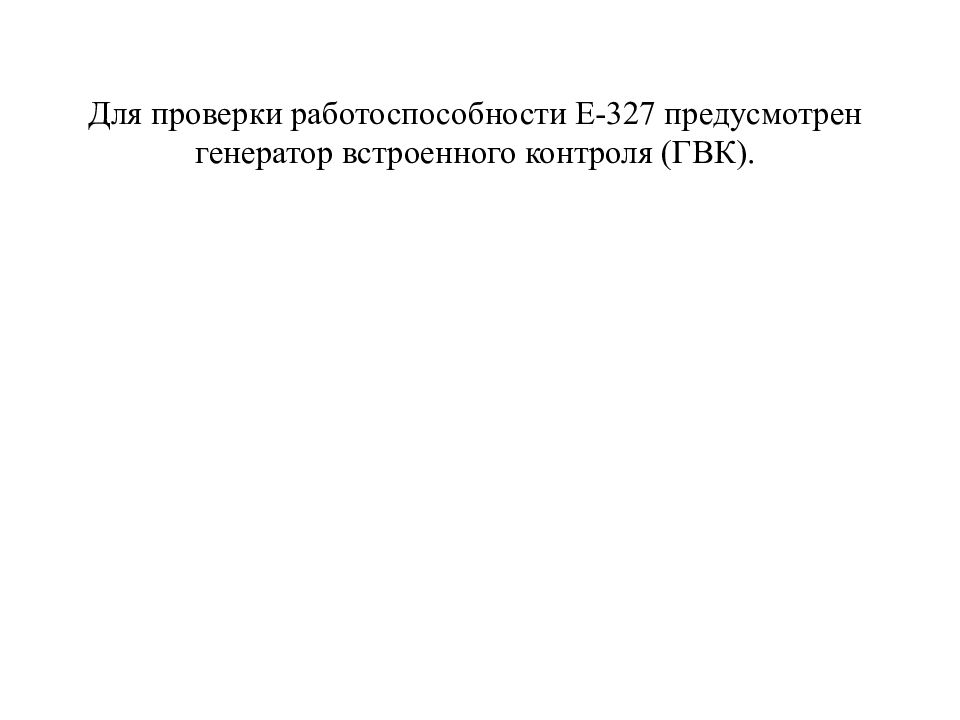

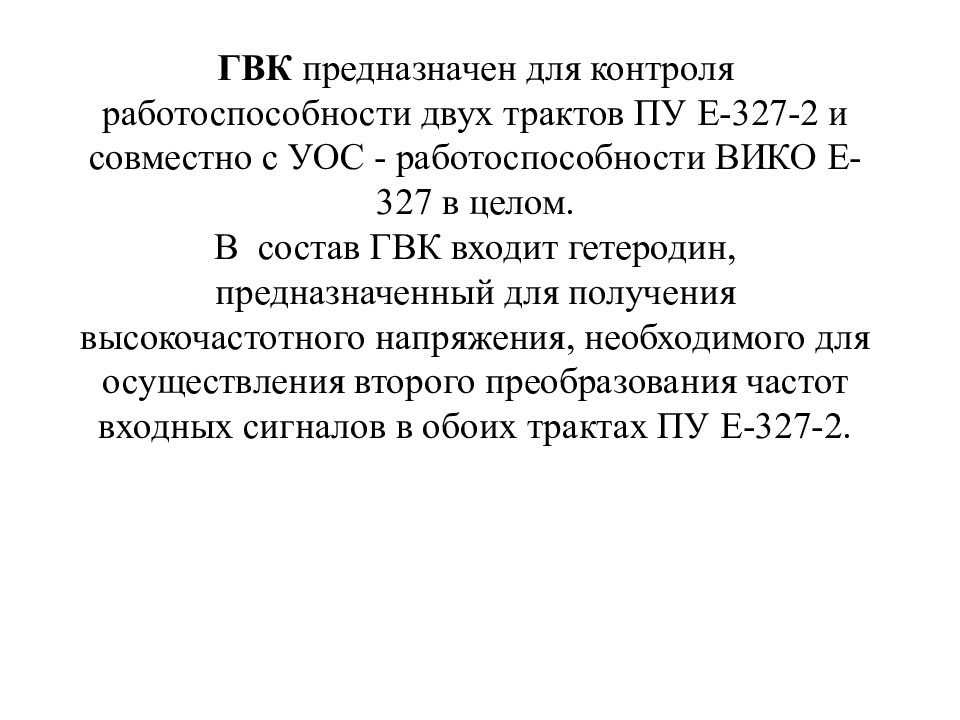

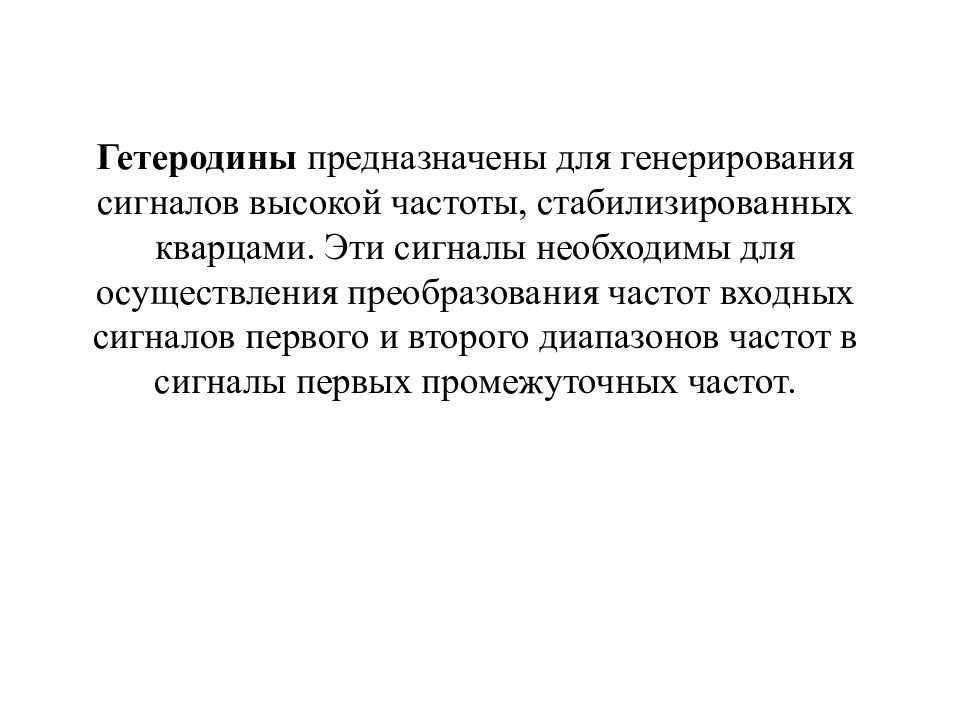

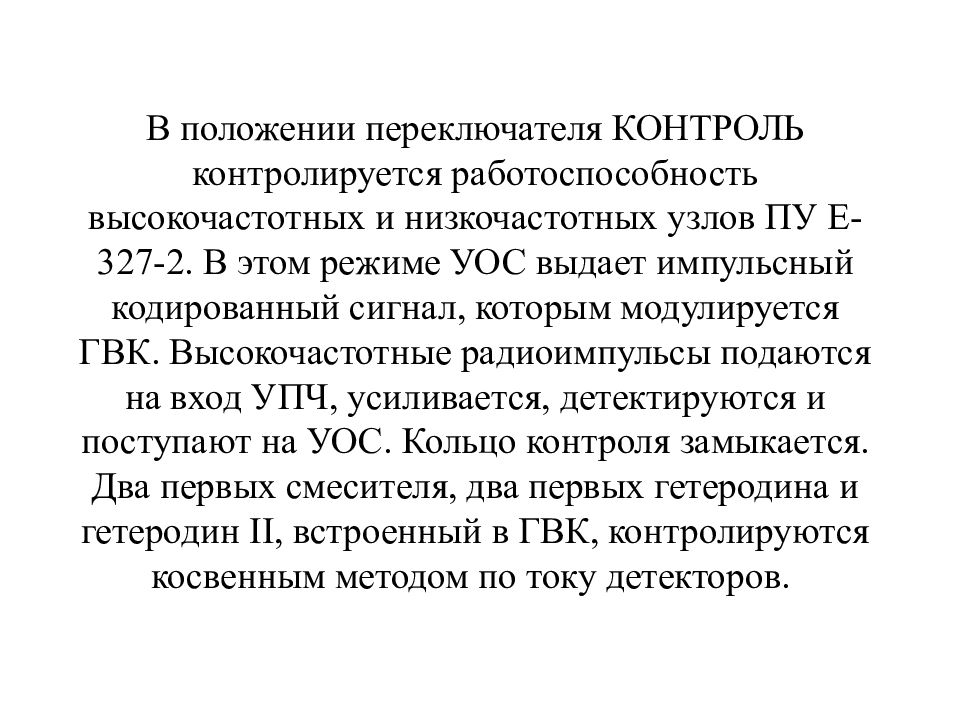

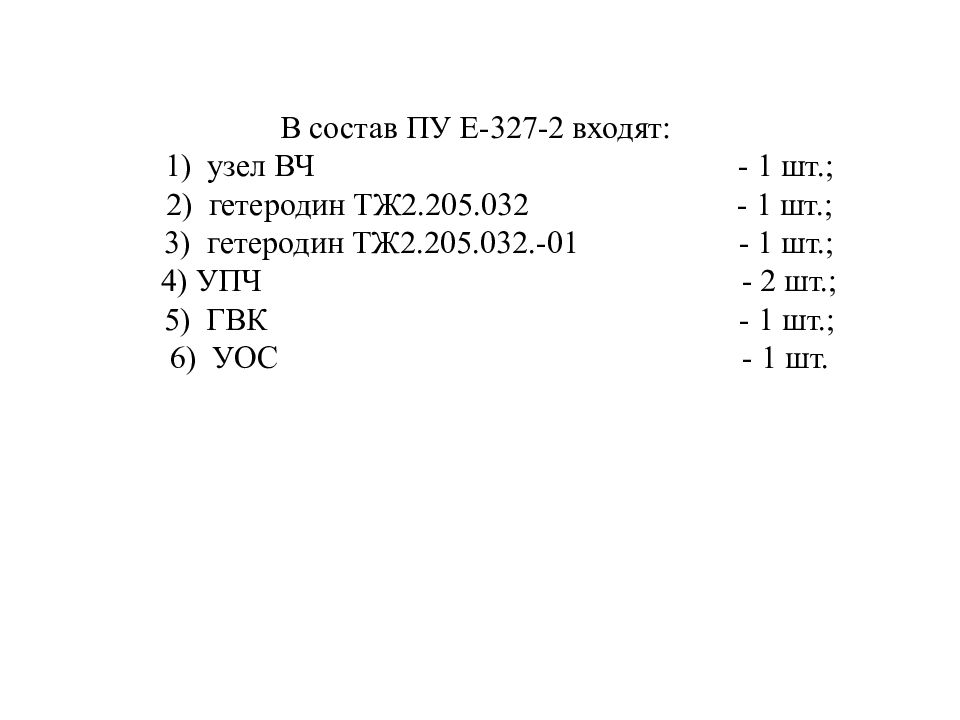

Рис.6. Приемное устройство Е-327-2. Вид снизу: 1 - узел ВЧ (отсек первый); 2 - генератор встроенного контроля; 3 - УПЧ; 4 — гетеродин; 5 - устройство обработки сигналов (УОС); 6 - шасси с передней панелью.

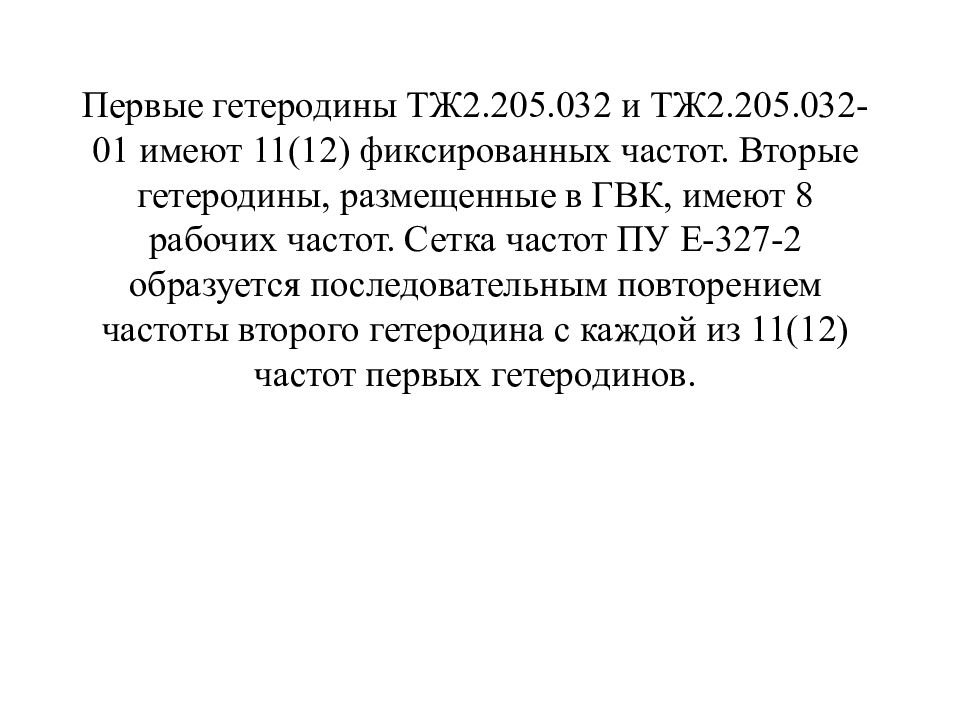

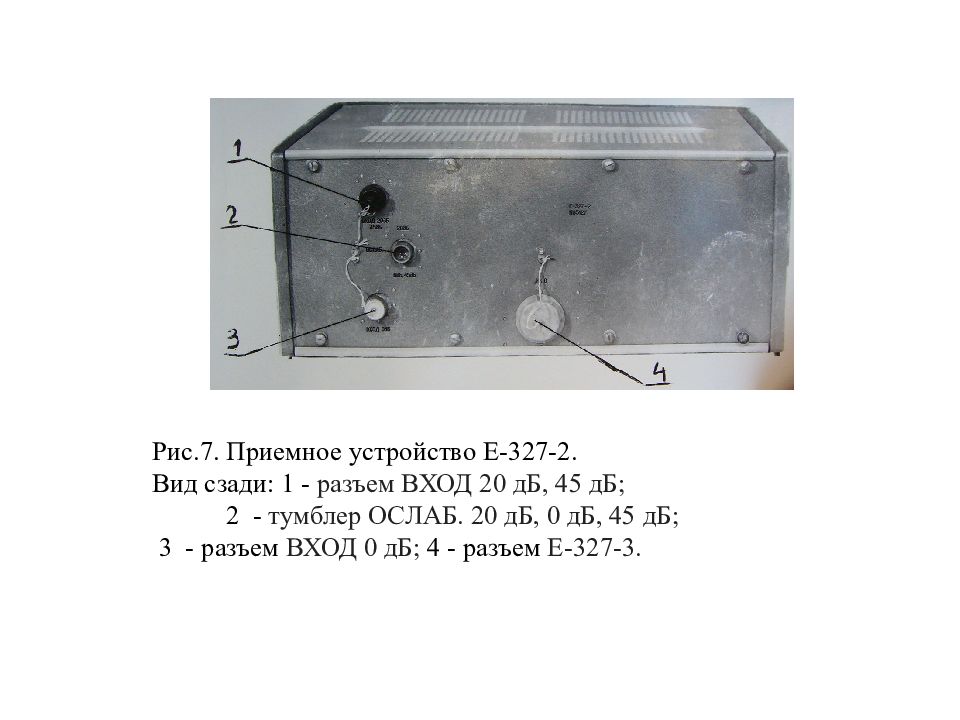

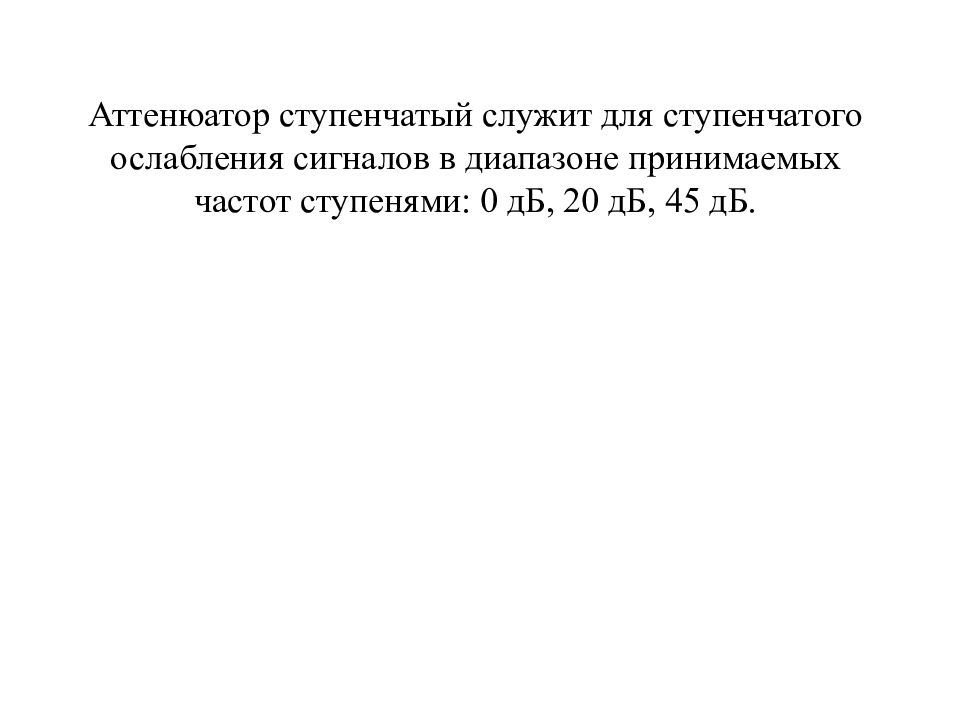

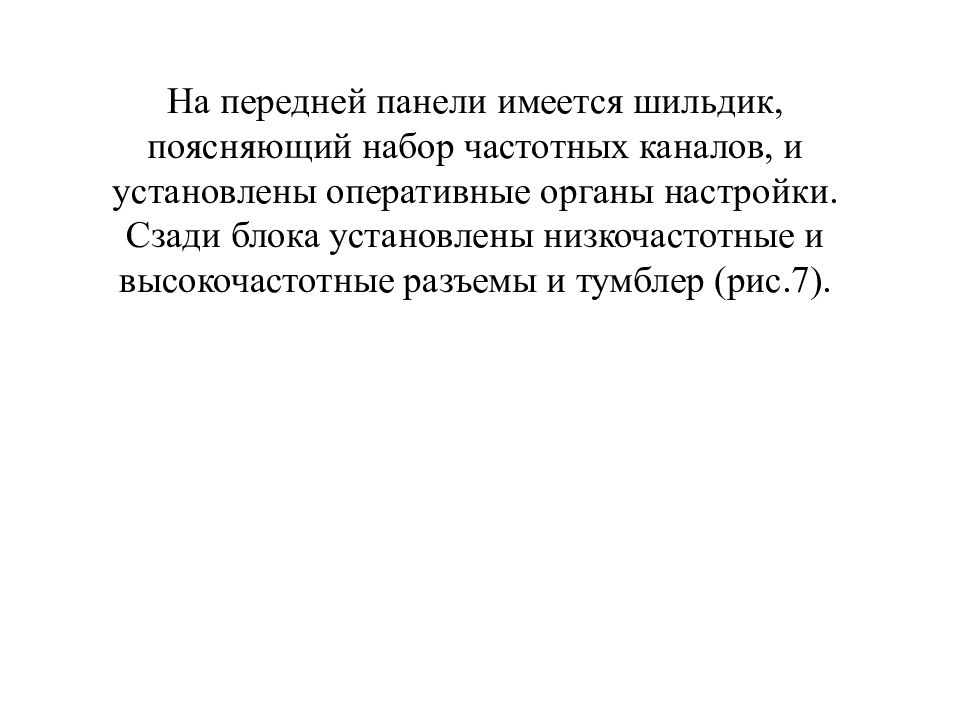

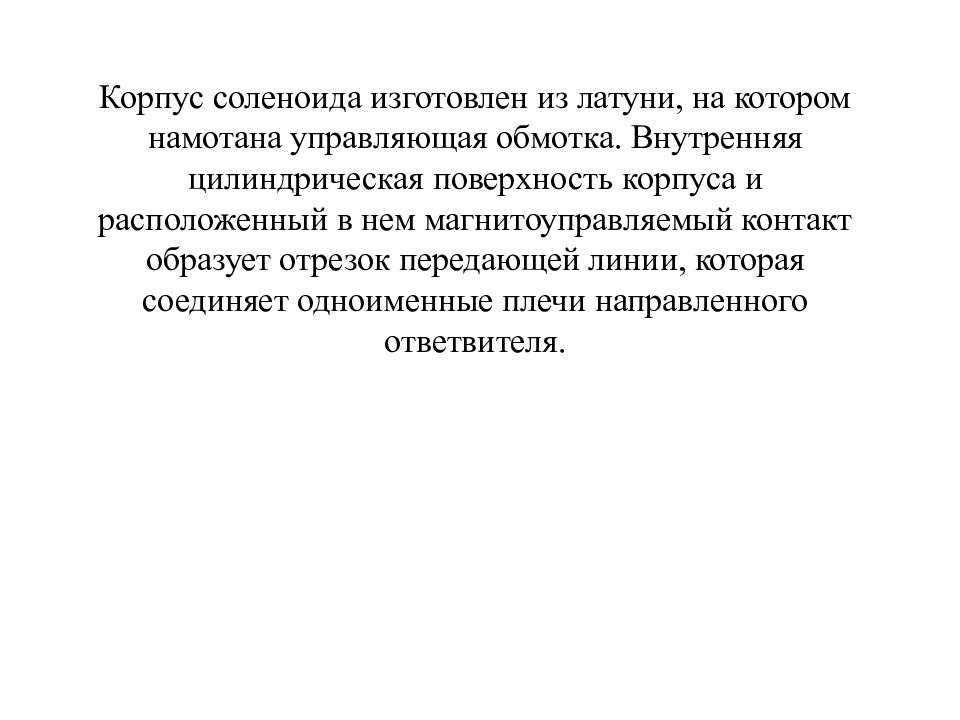

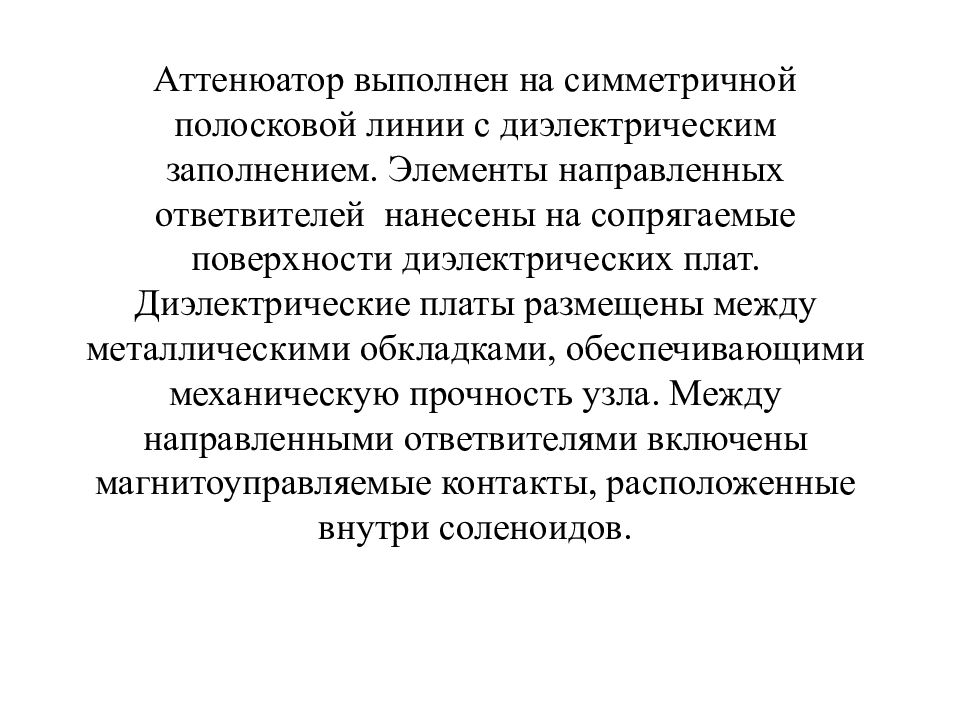

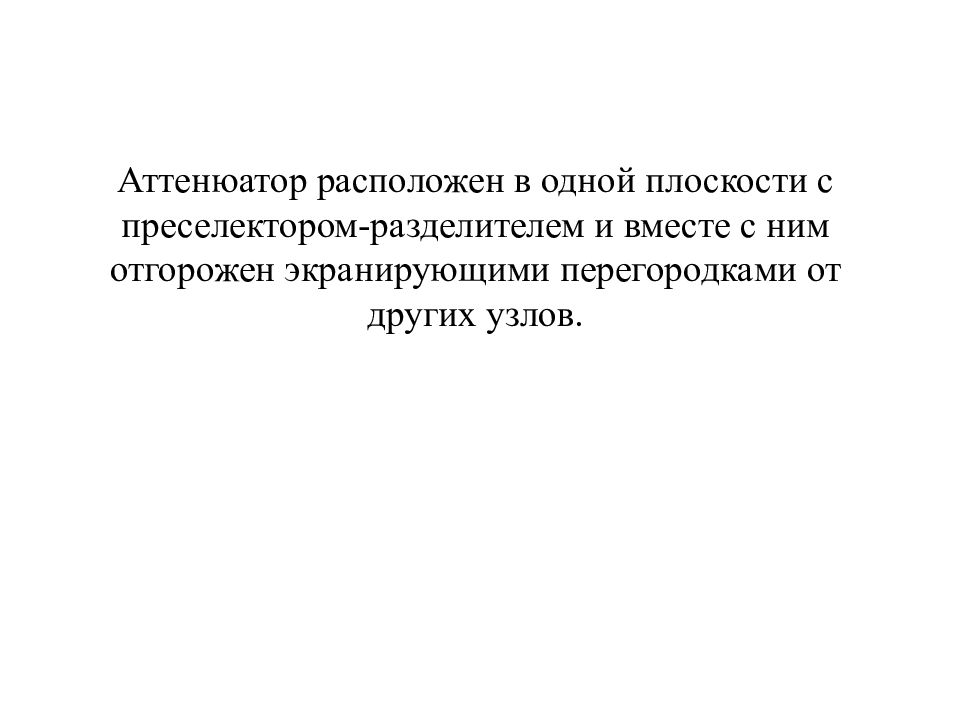

Рис.7. Приемное устройство Е-327-2. Вид сзади: 1 - разъем ВХОД 20 дБ, 45 дБ; 2 - тумблер ОСЛАБ. 20 дБ, 0 дБ, 45 дБ; 3 - разъем ВХОД 0 дБ; 4 - разъем Е-327-3.

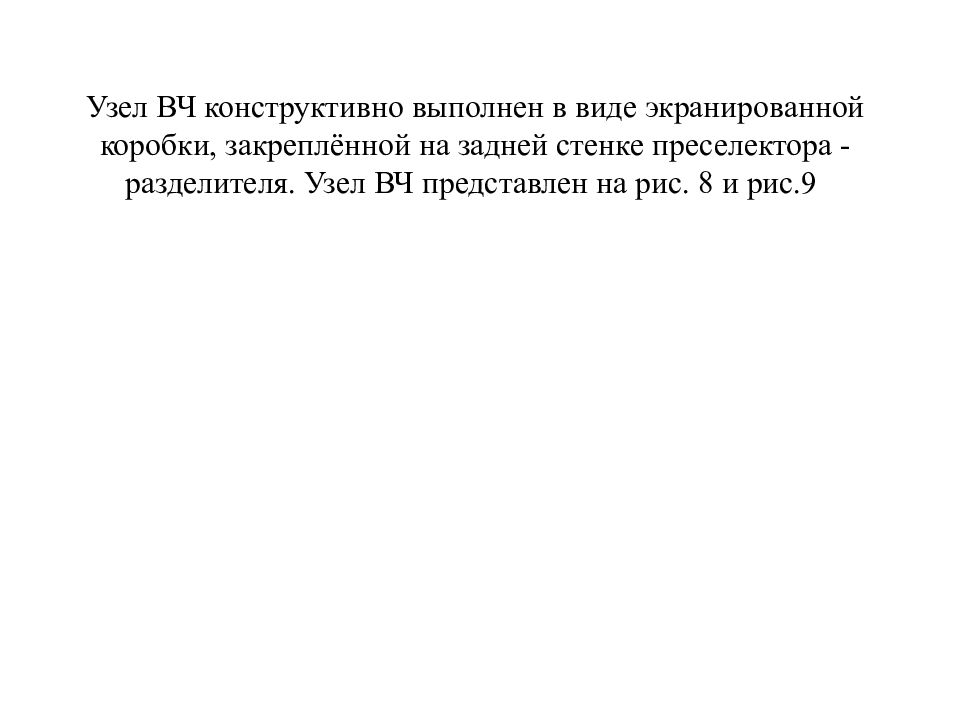

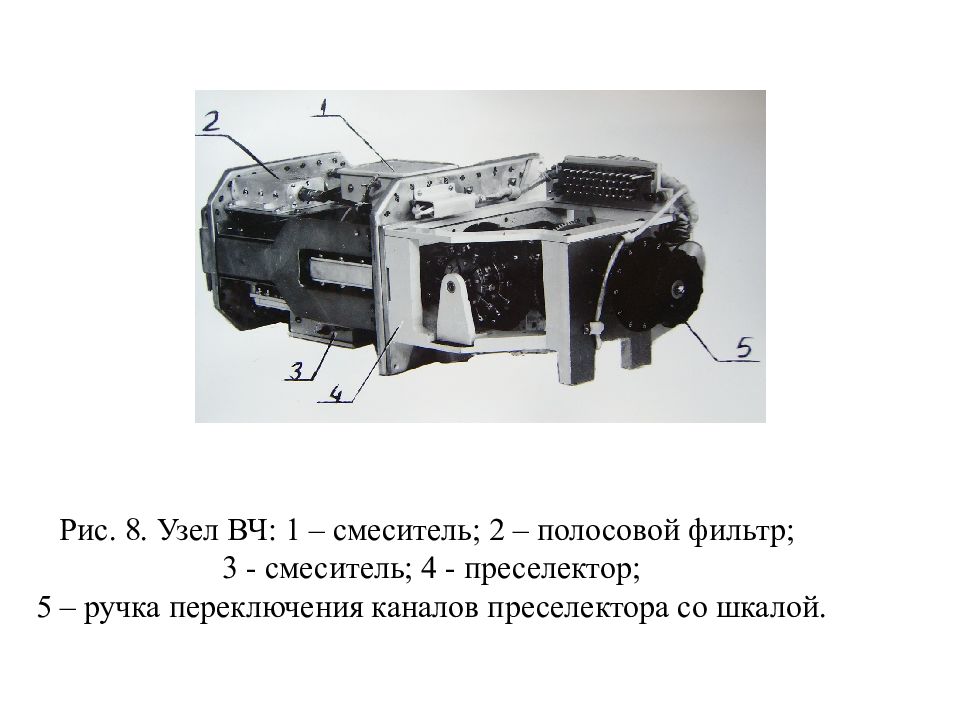

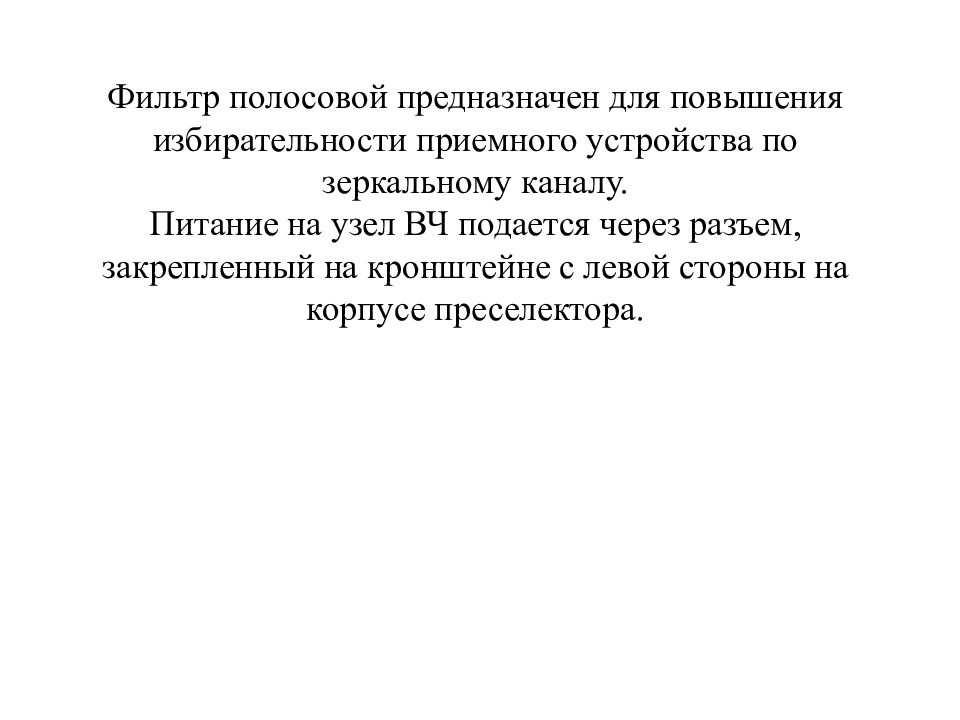

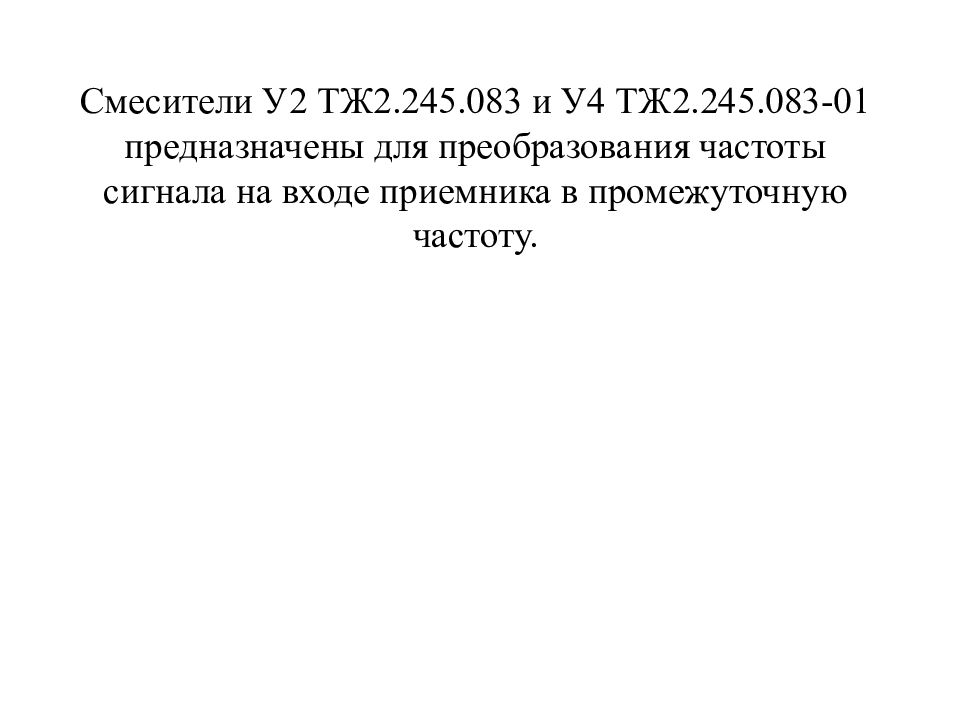

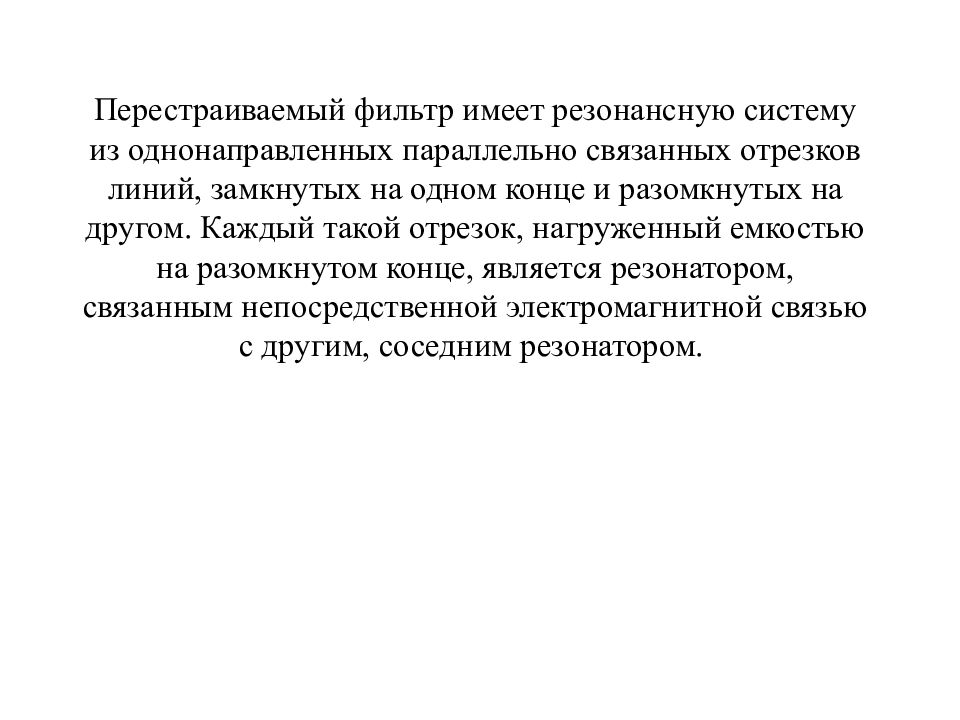

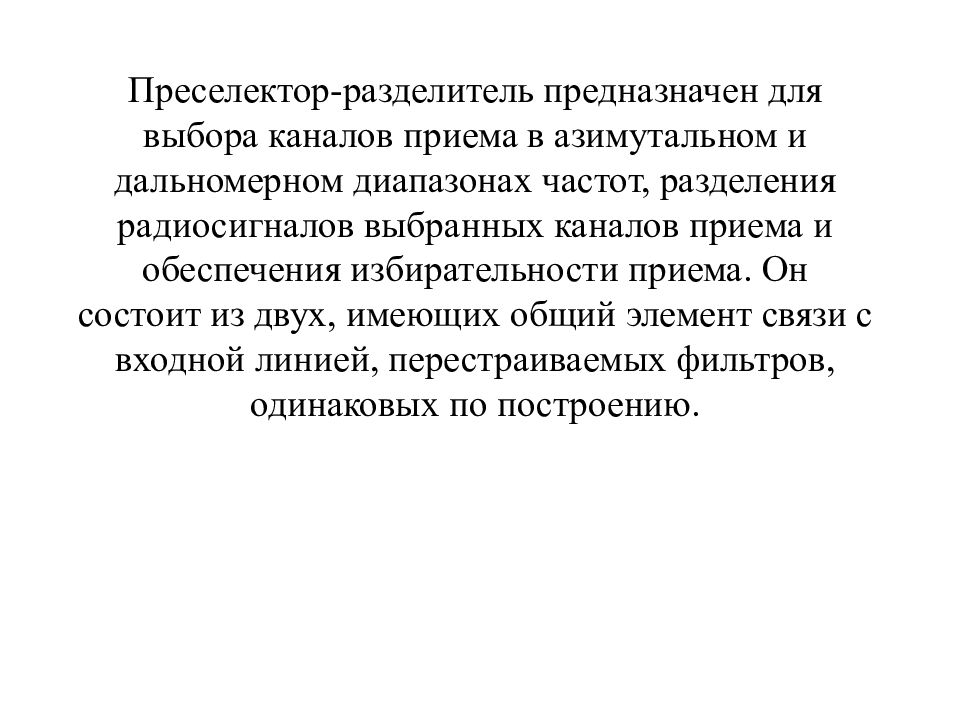

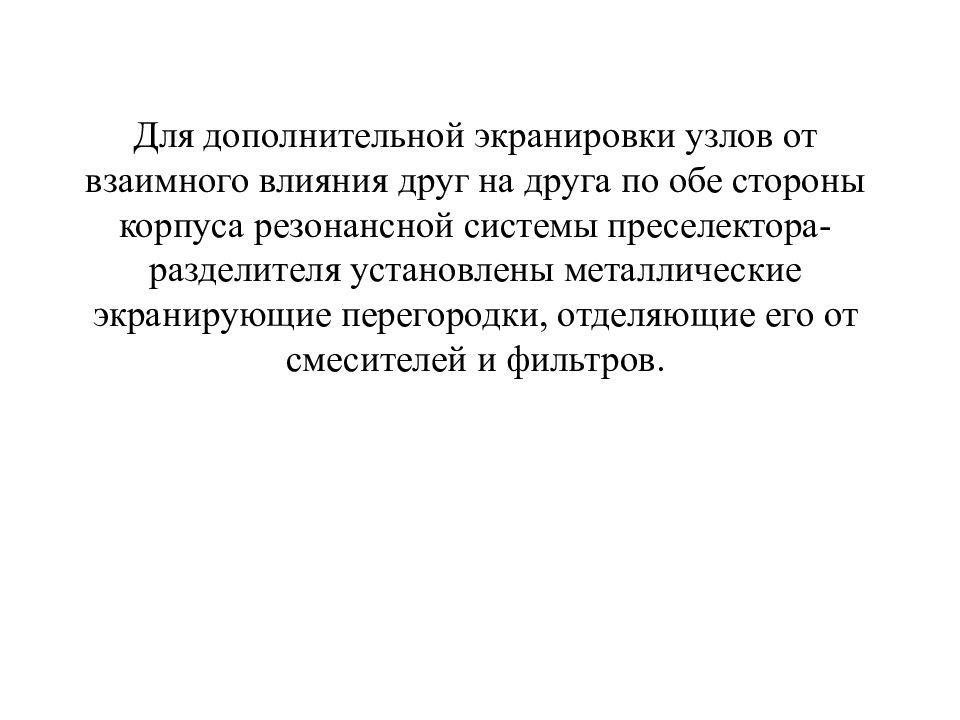

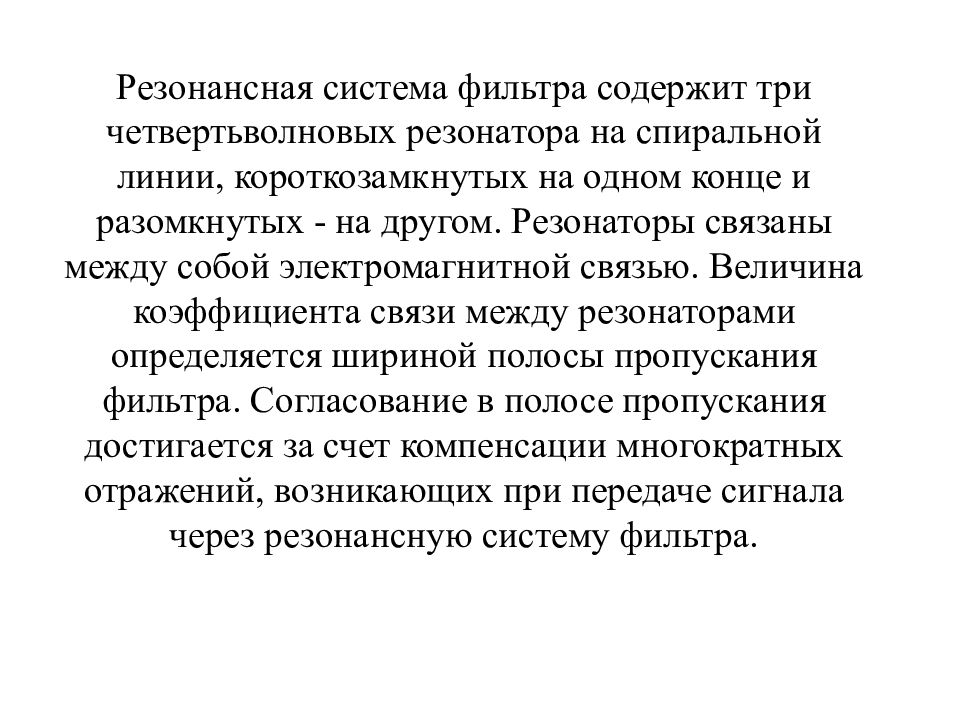

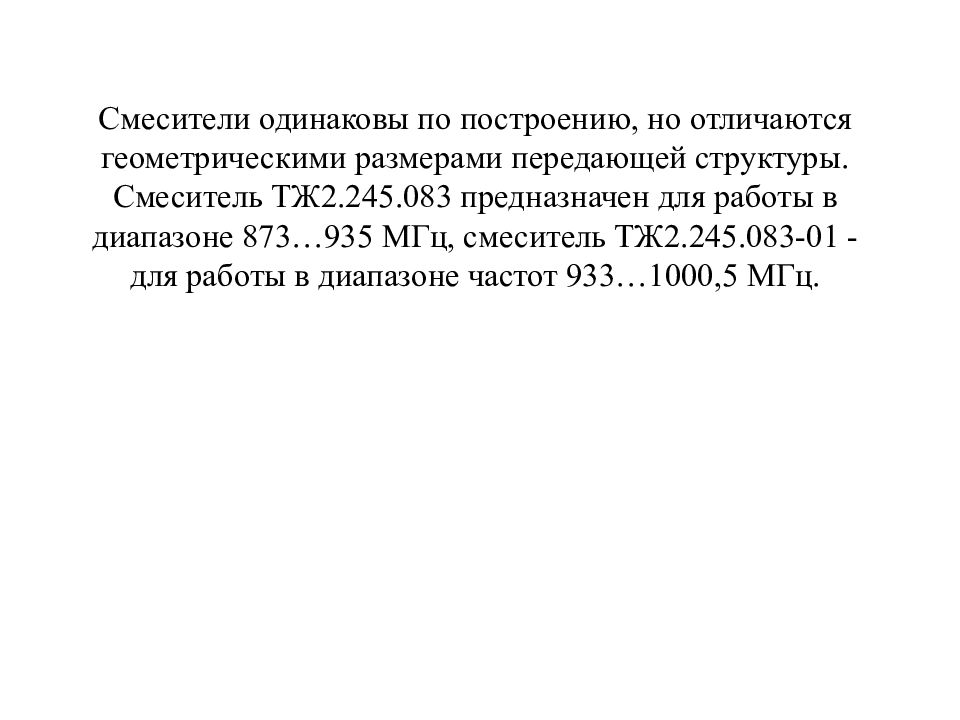

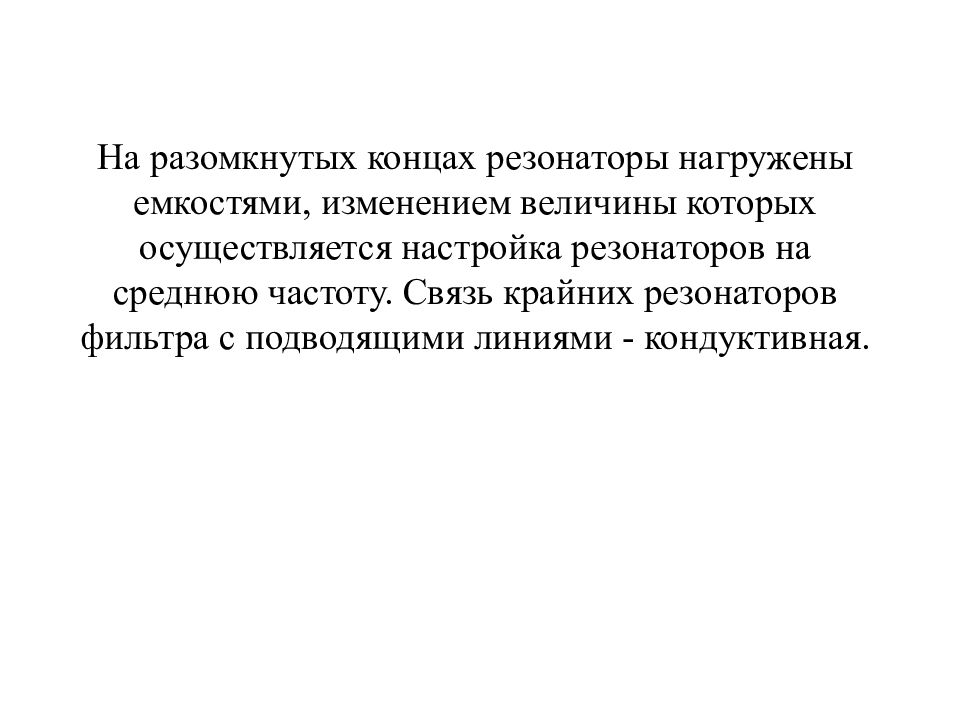

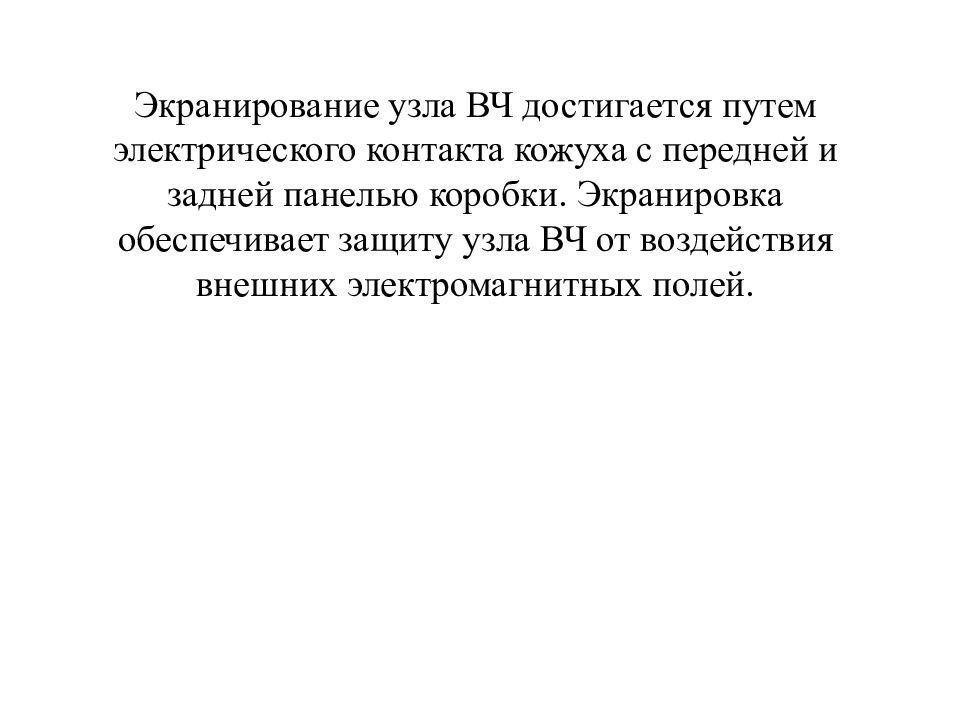

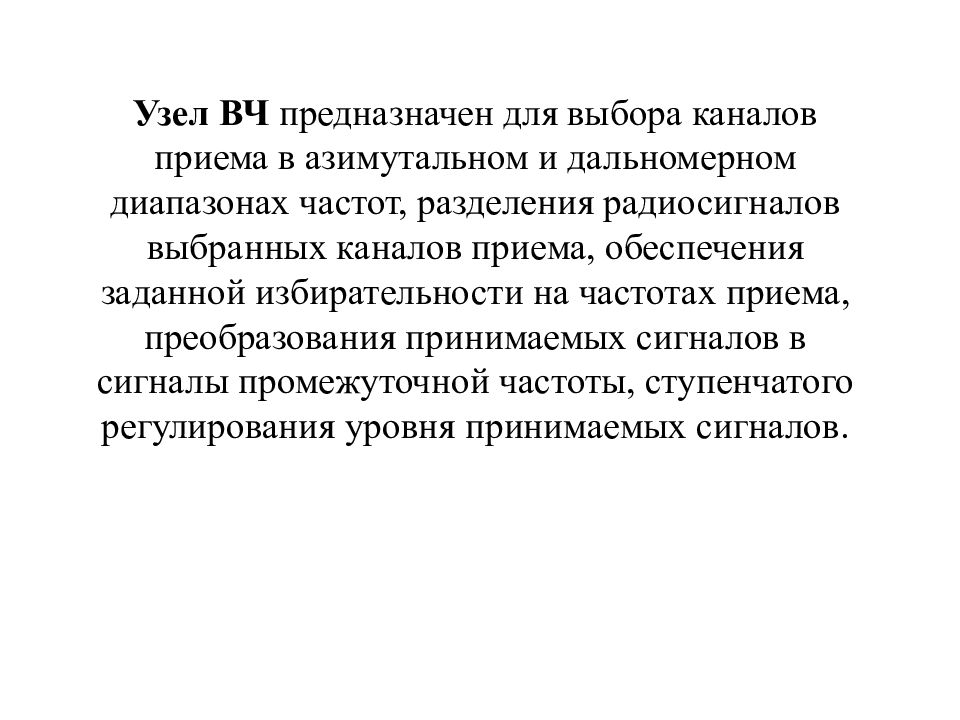

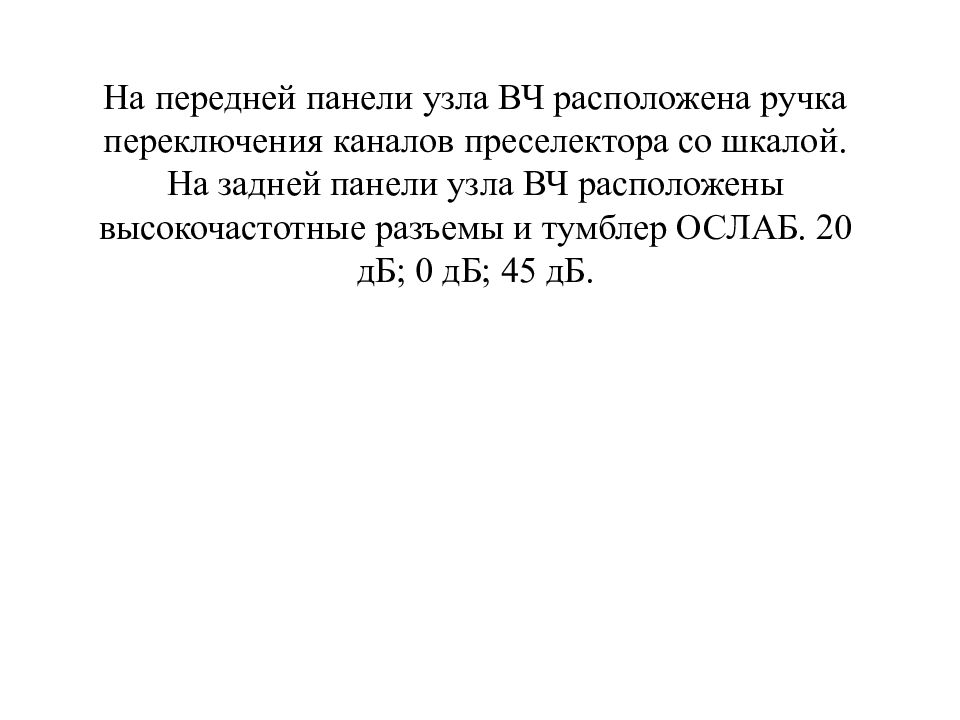

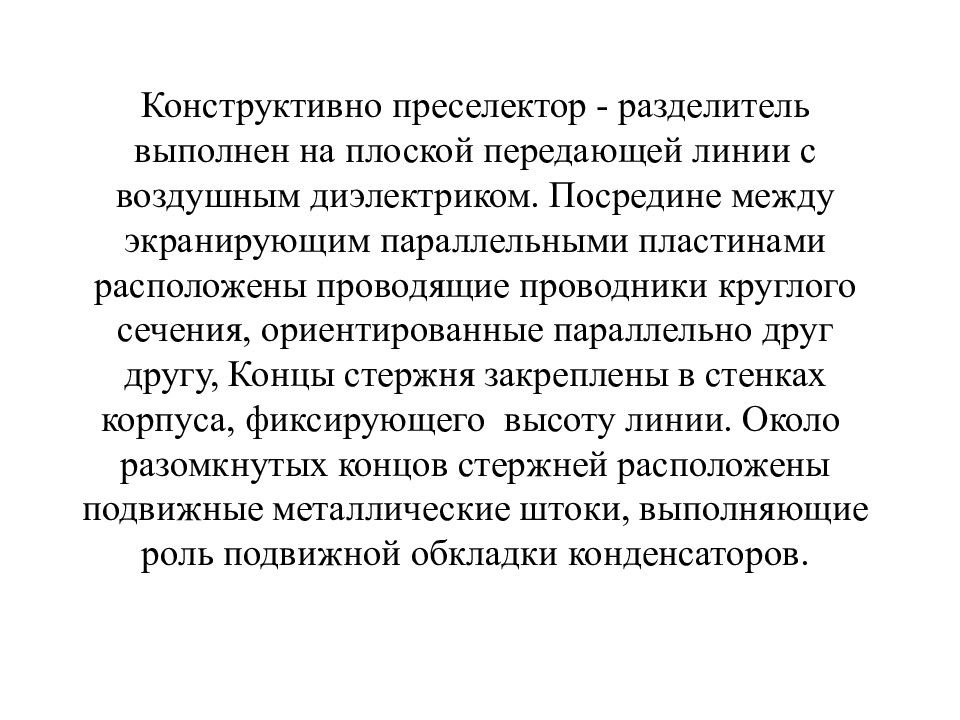

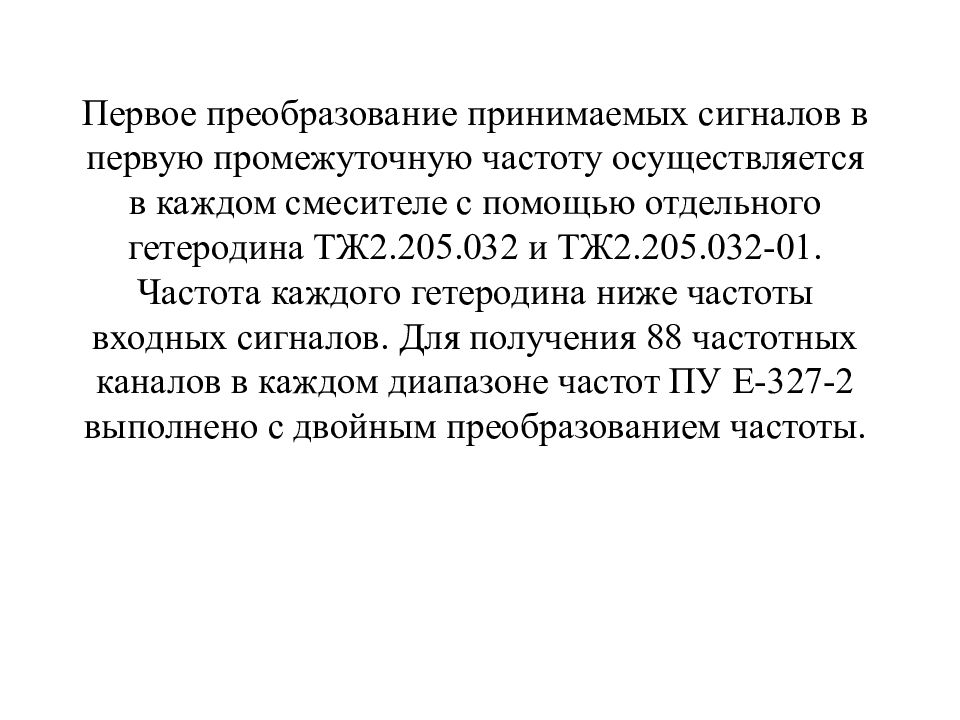

Рис. 8. Узел ВЧ: 1 – смеситель; 2 – полосовой фильтр; 3 - смеситель; 4 - преселектор; 5 – ручка переключения каналов преселектора со шкалой.

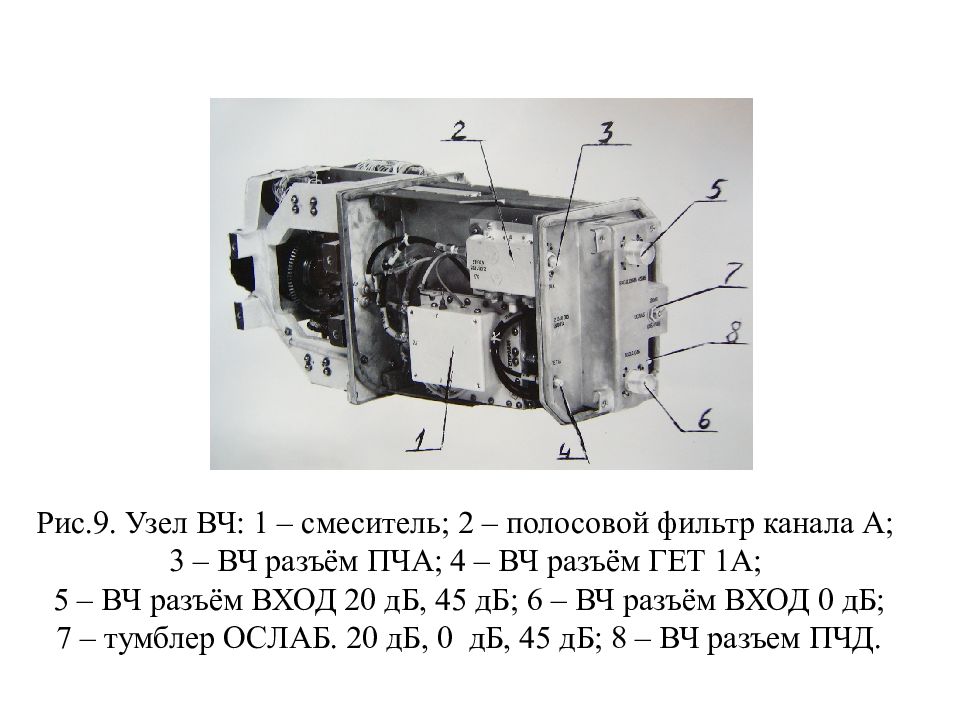

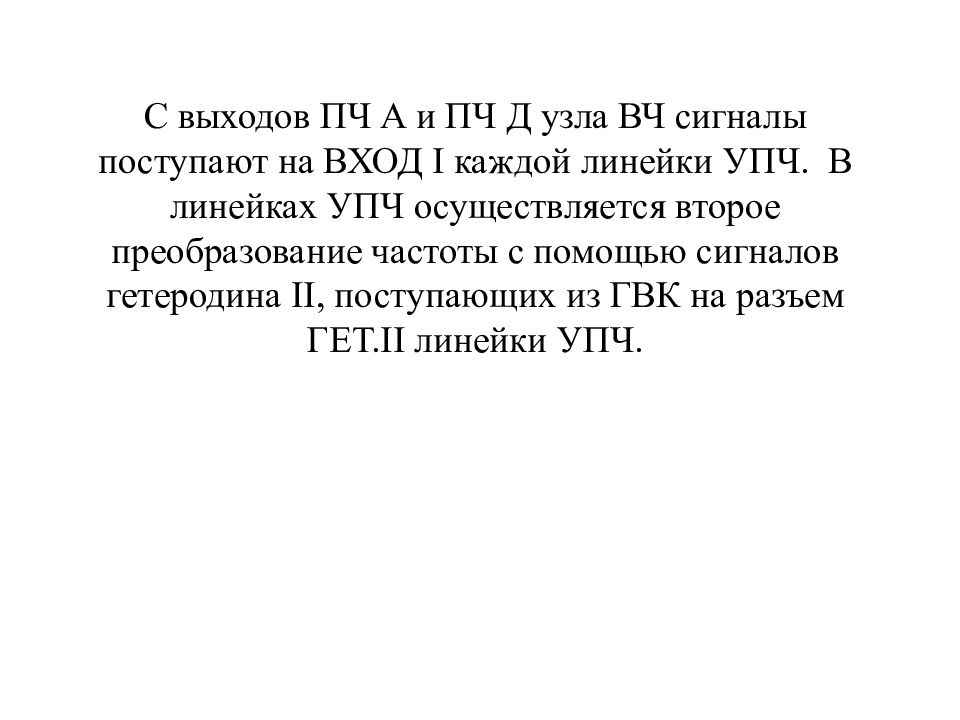

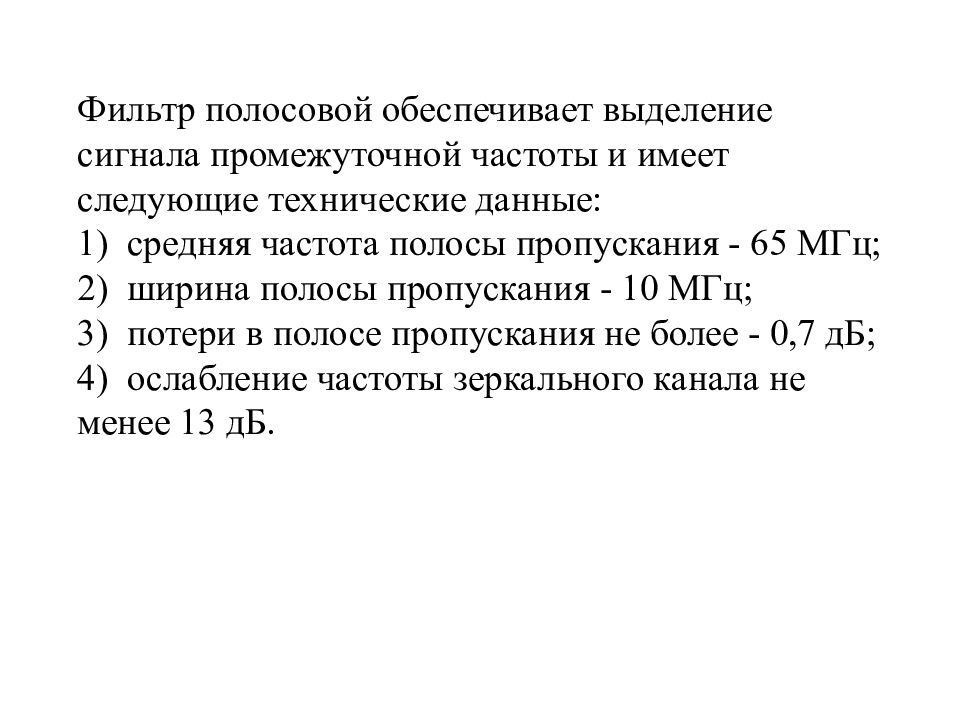

Рис.9. Узел ВЧ: 1 – смеситель; 2 – полосовой фильтр канала А; 3 – ВЧ разъём ПЧА; 4 – ВЧ разъём ГЕТ 1А; 5 – ВЧ разъём ВХОД 20 дБ, 45 дБ; 6 – ВЧ разъём ВХОД 0 дБ; 7 – тумблер ОСЛАБ. 20 дБ, 0 дБ, 45 дБ; 8 – ВЧ разъем ПЧД.

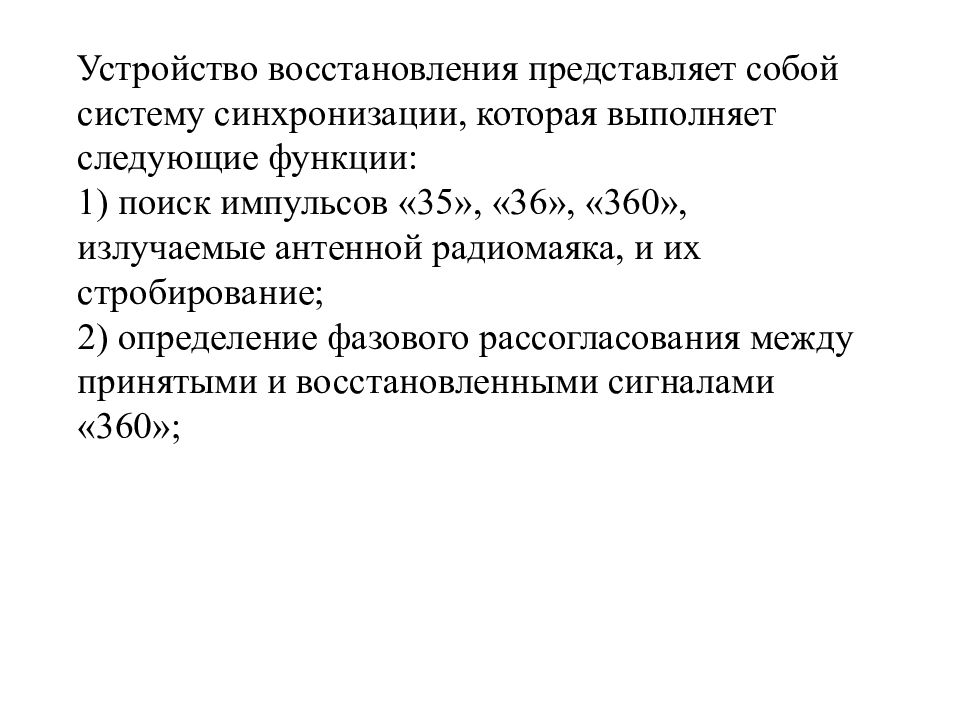

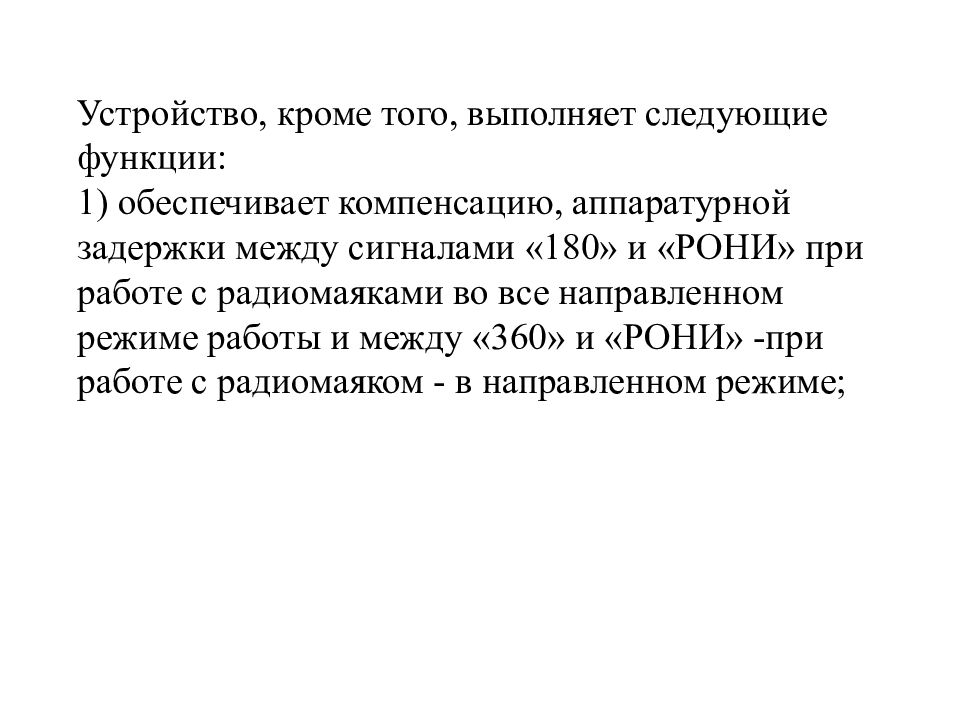

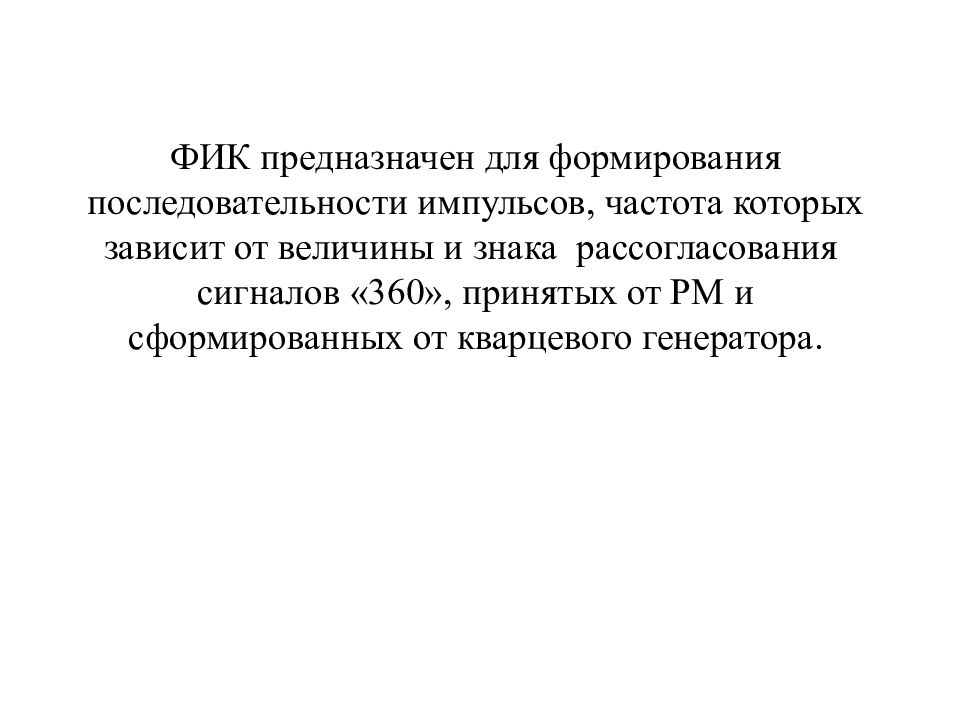

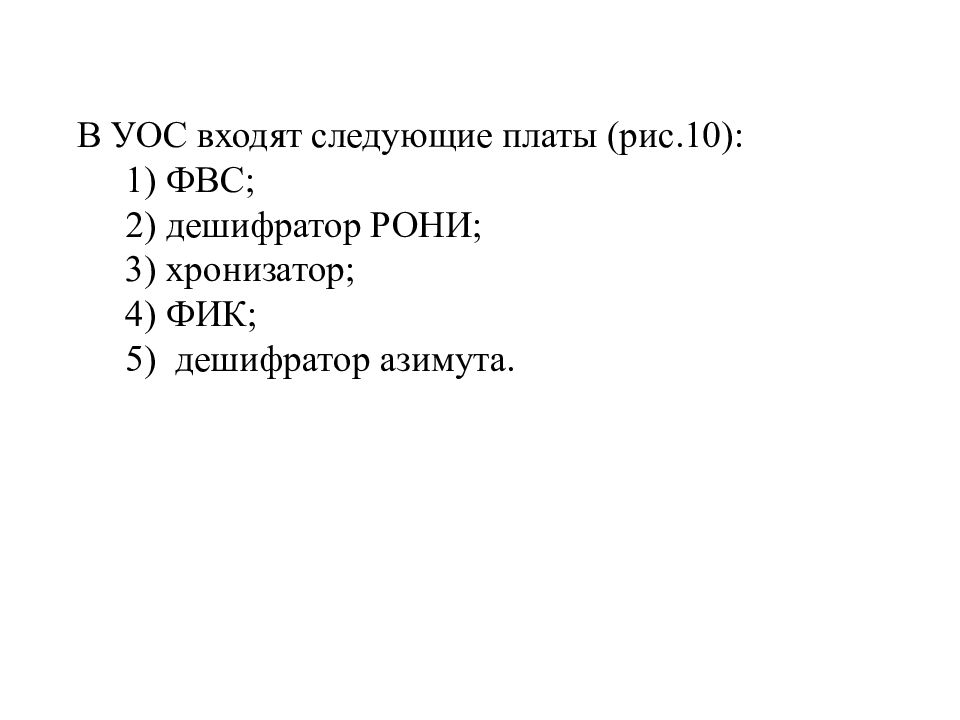

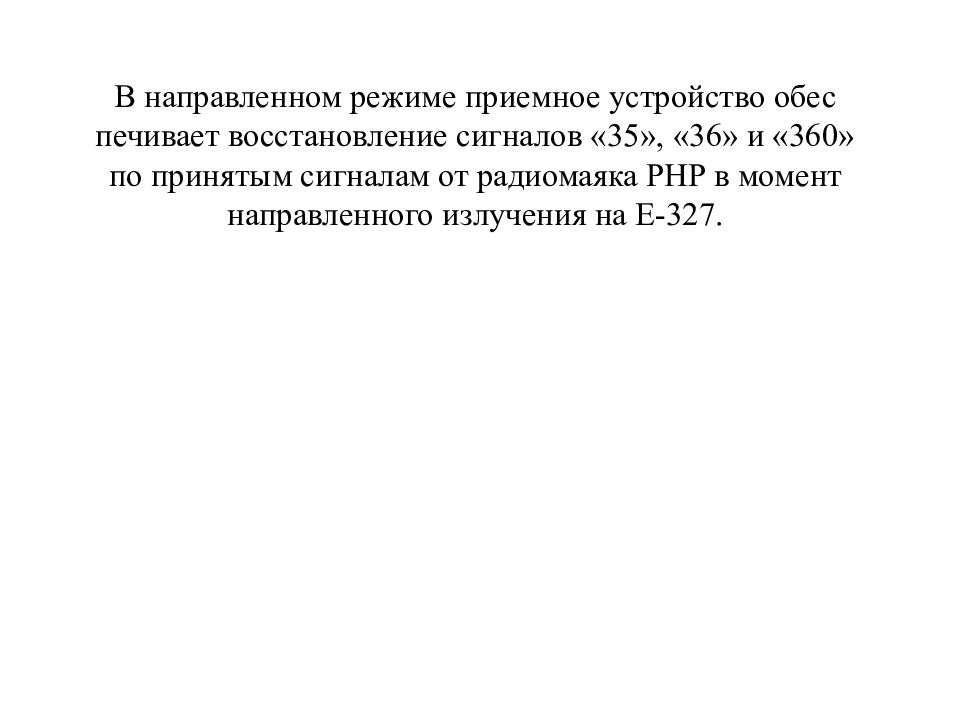

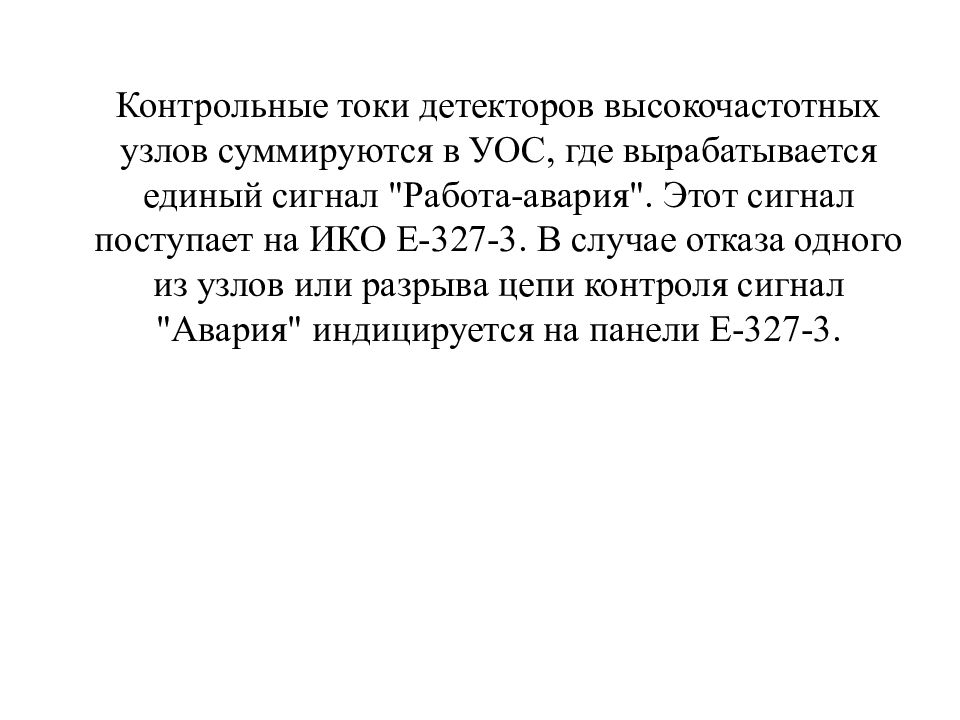

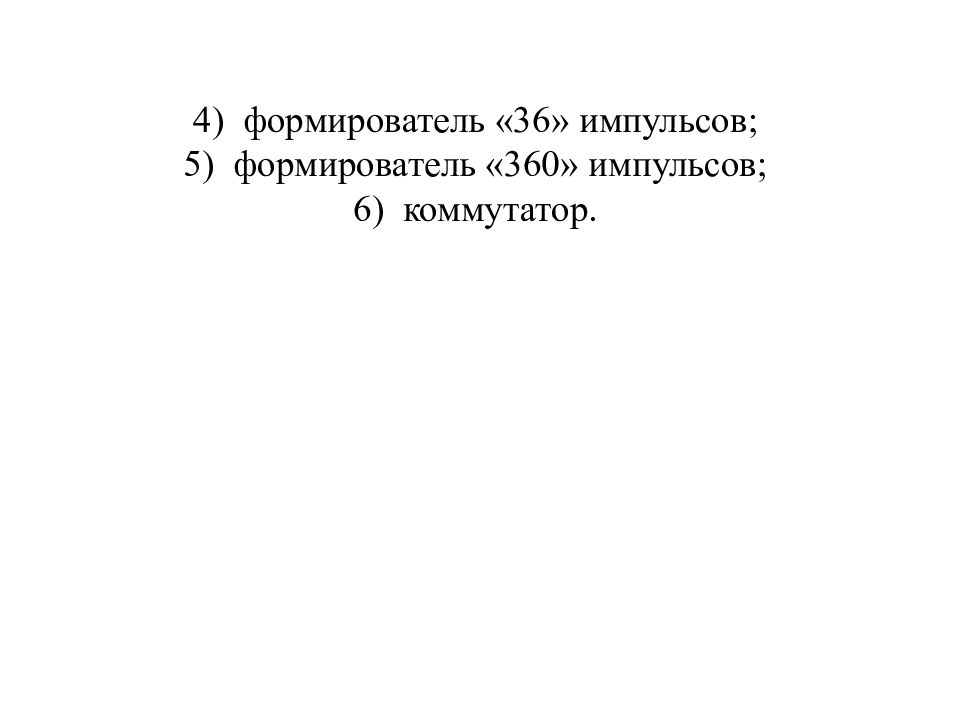

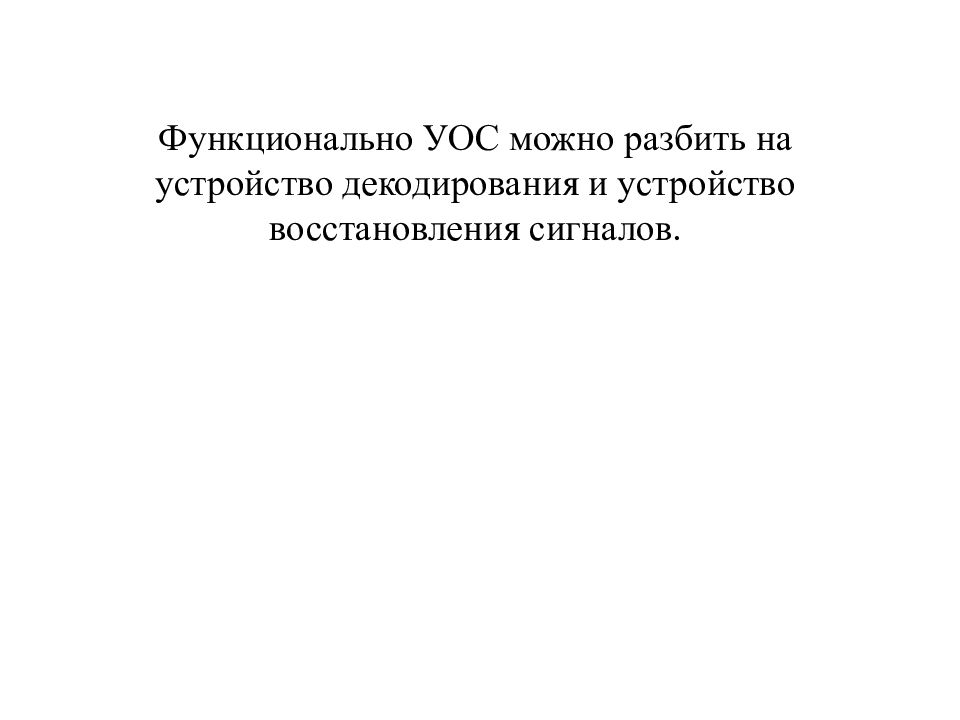

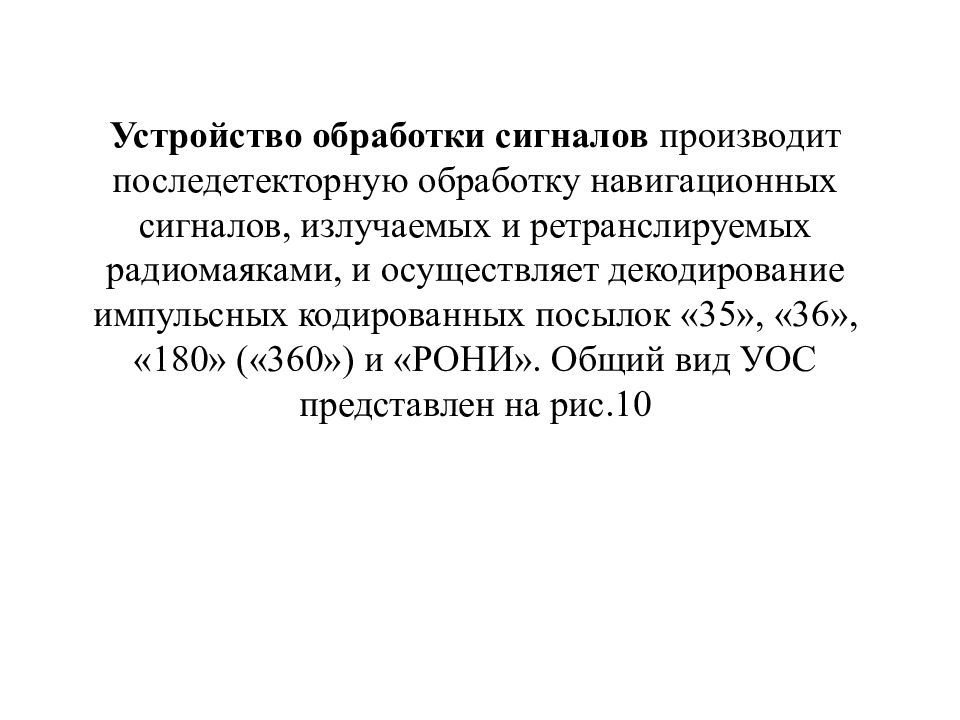

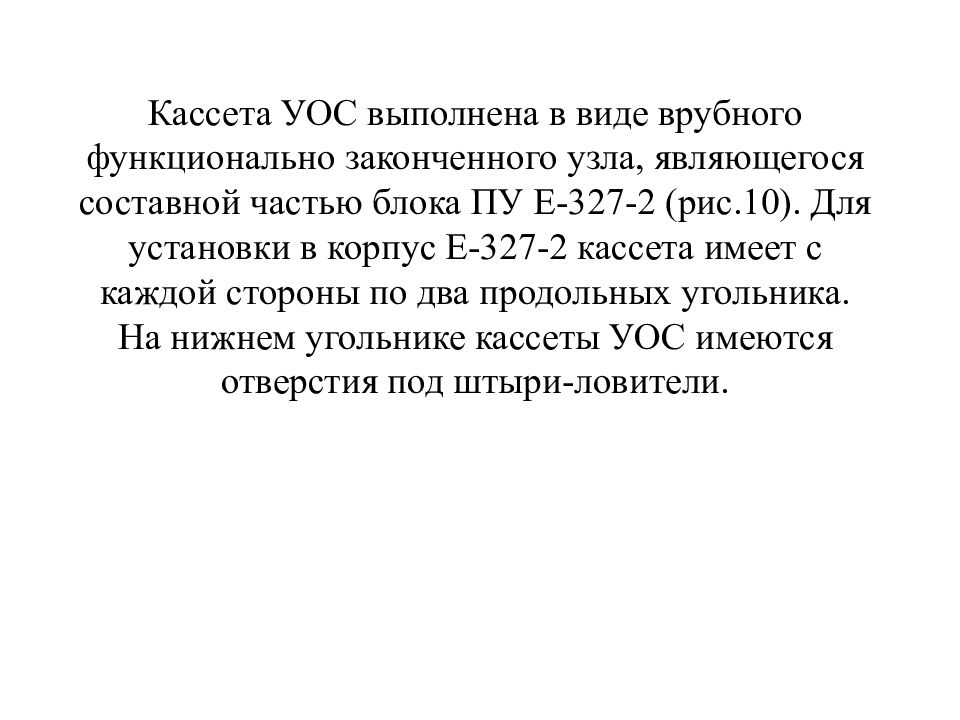

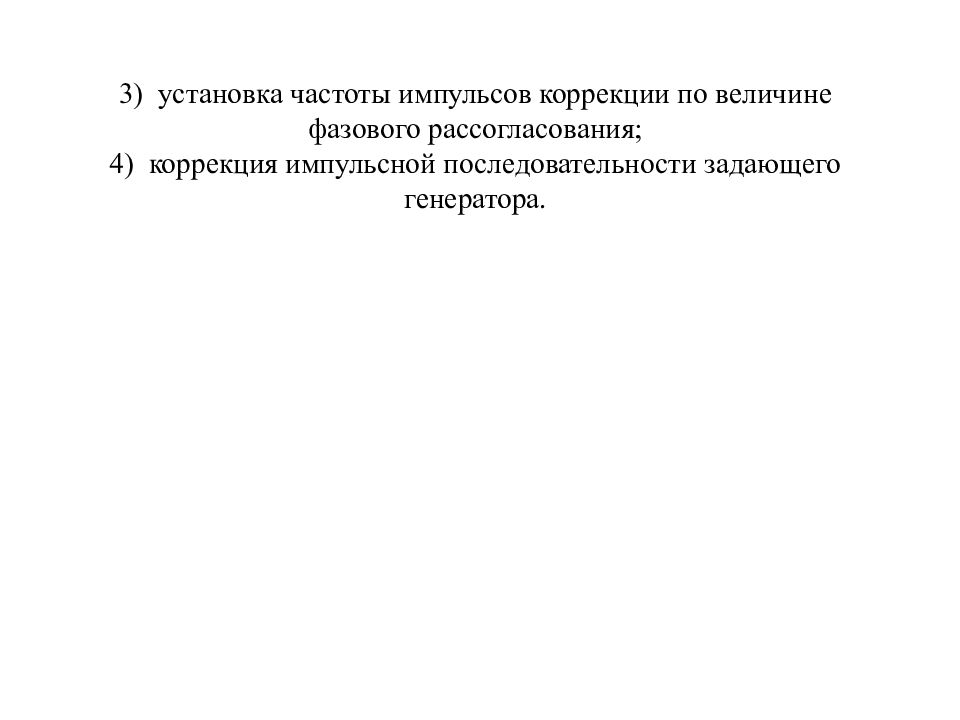

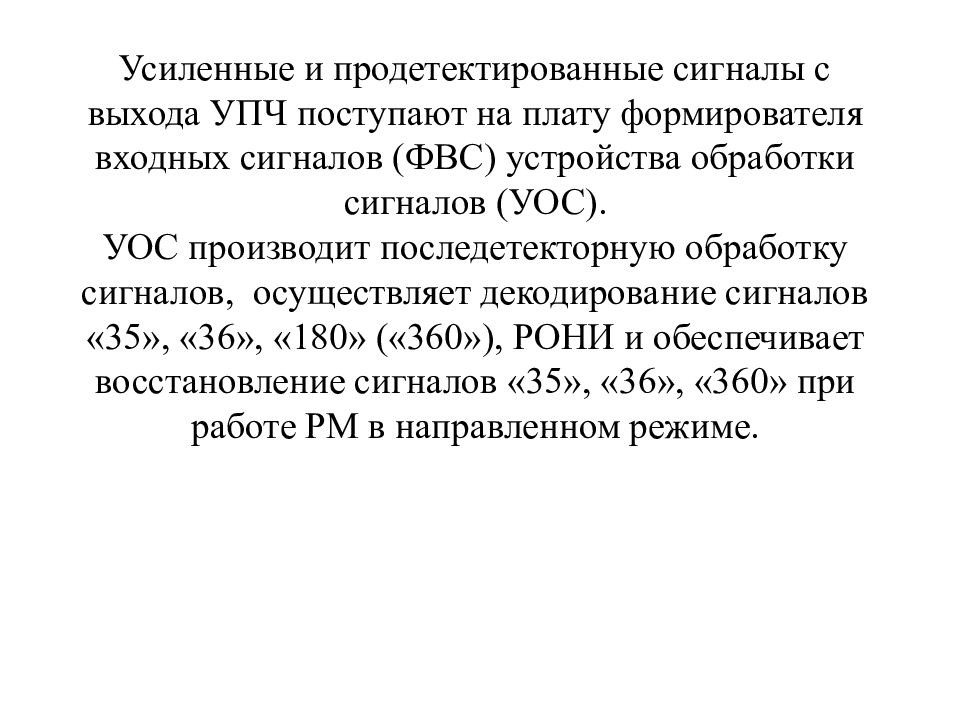

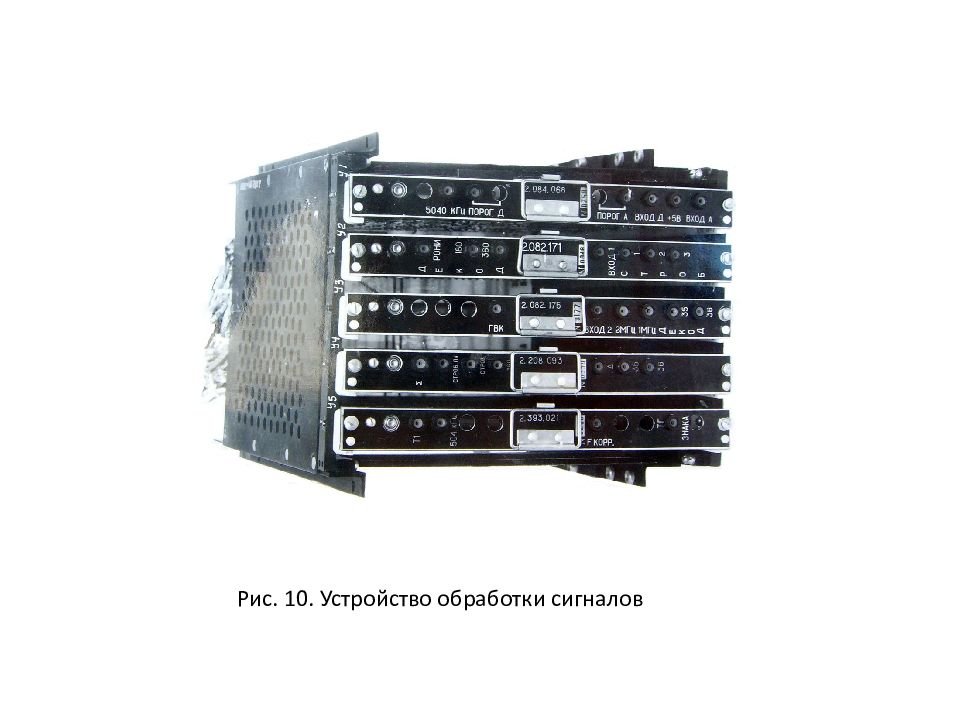

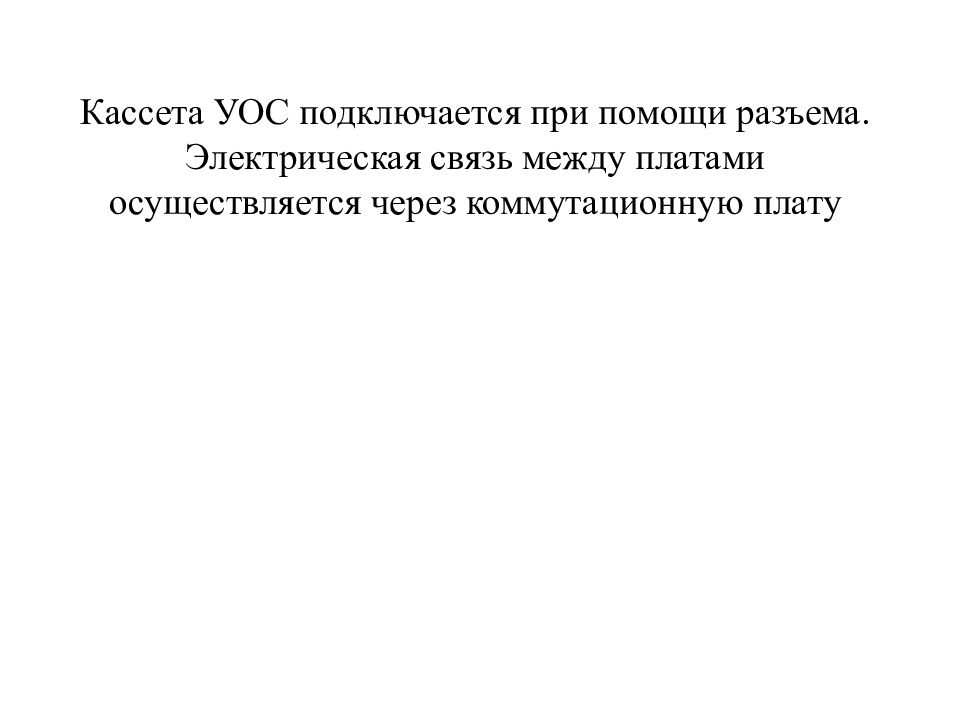

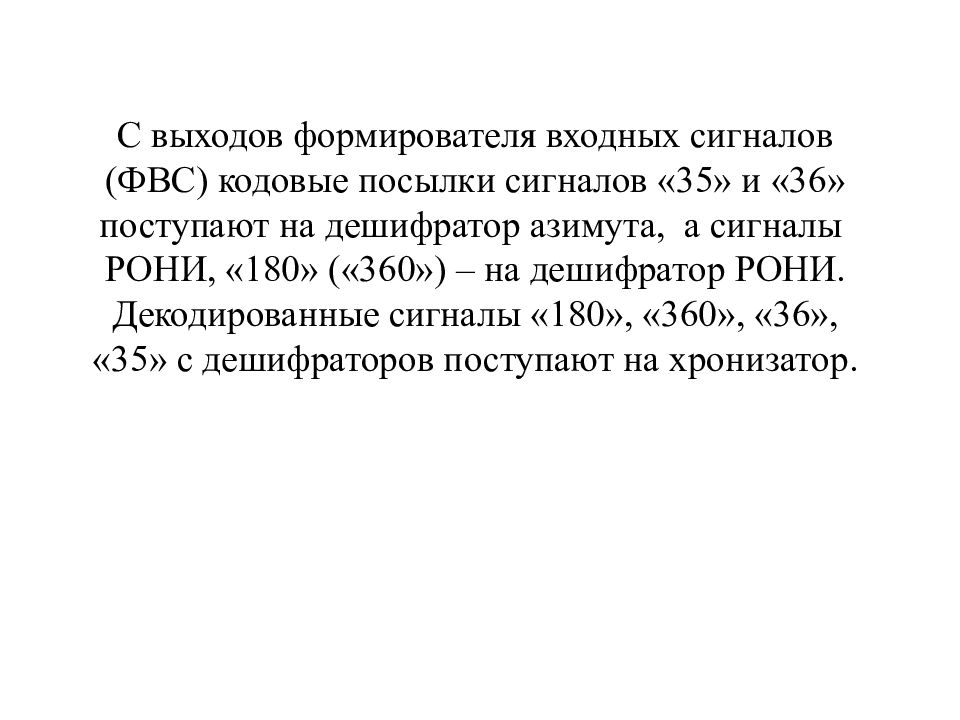

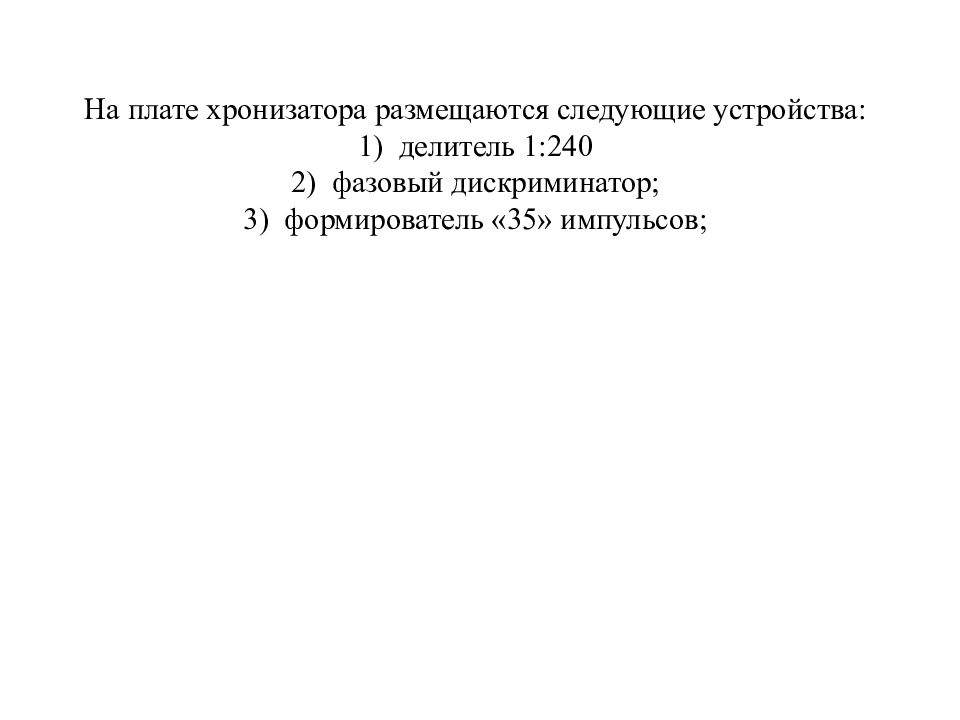

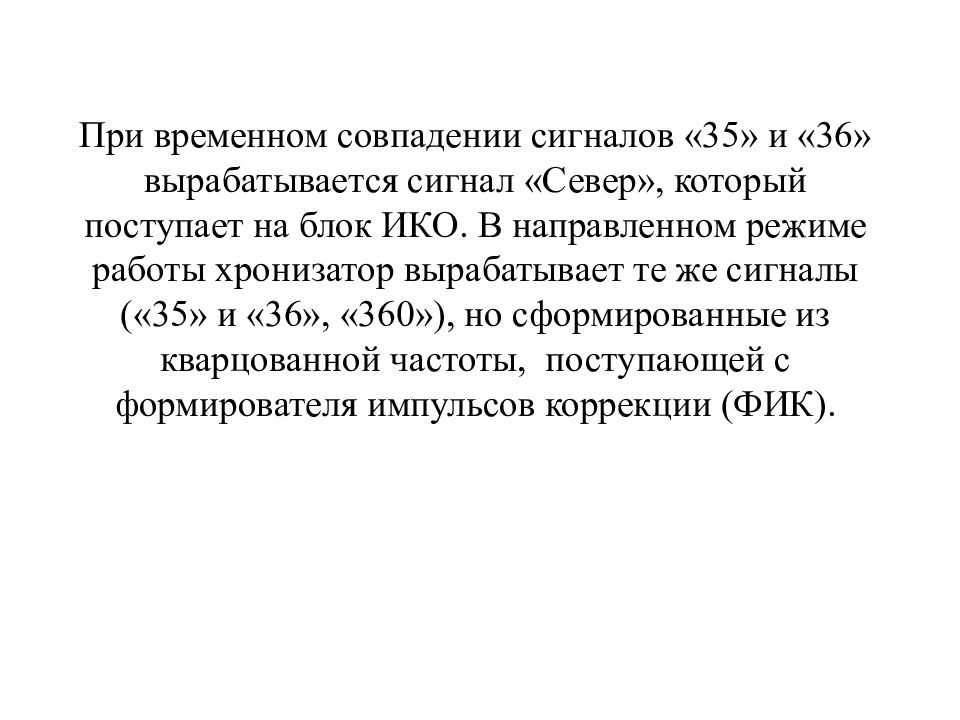

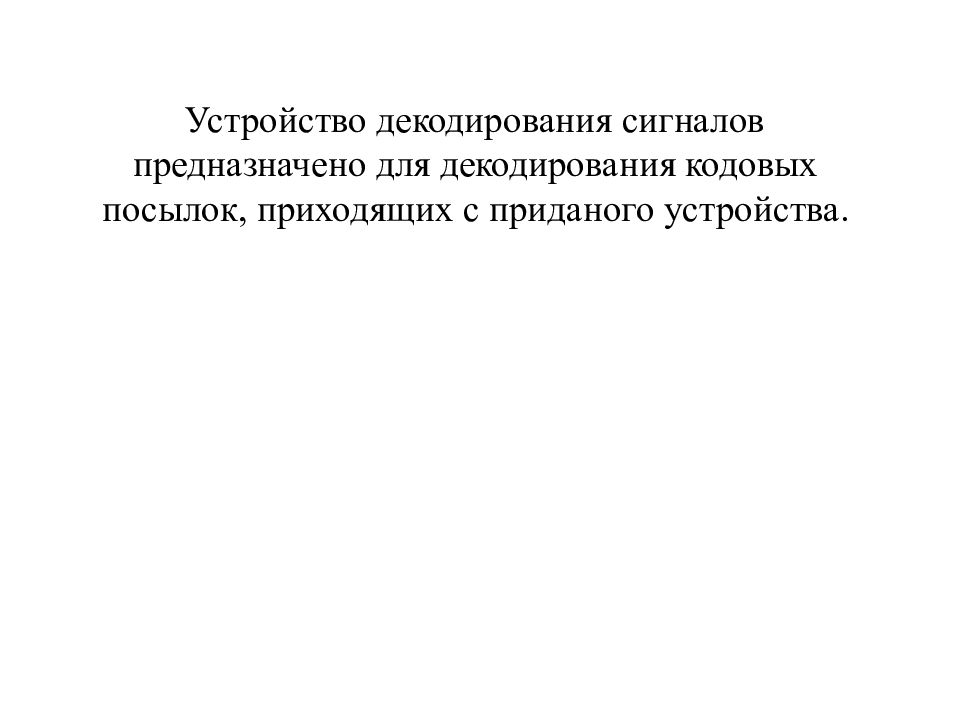

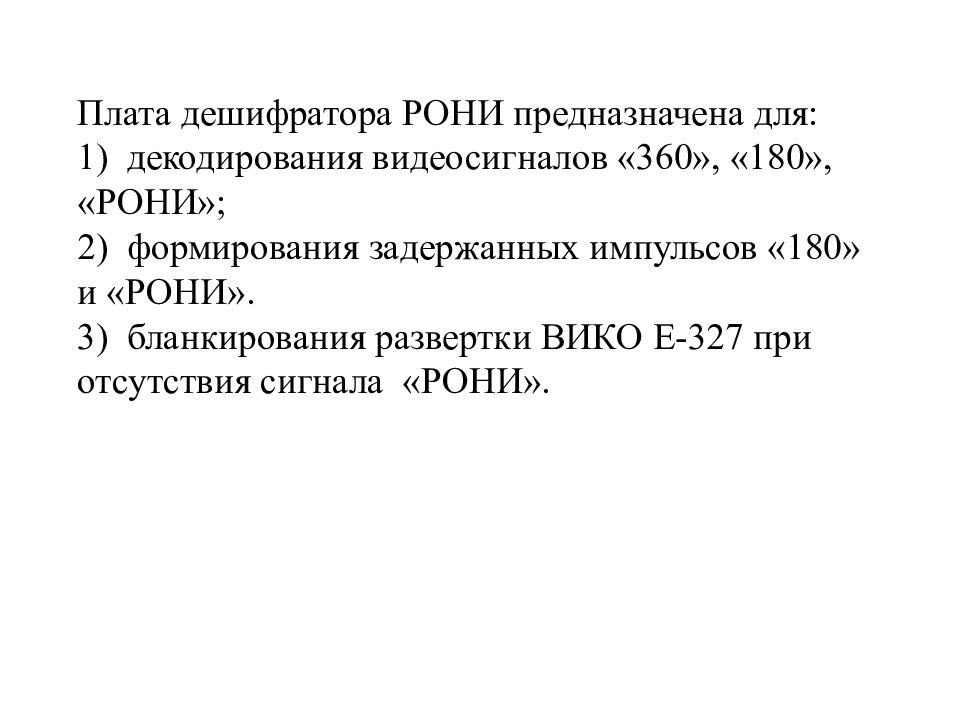

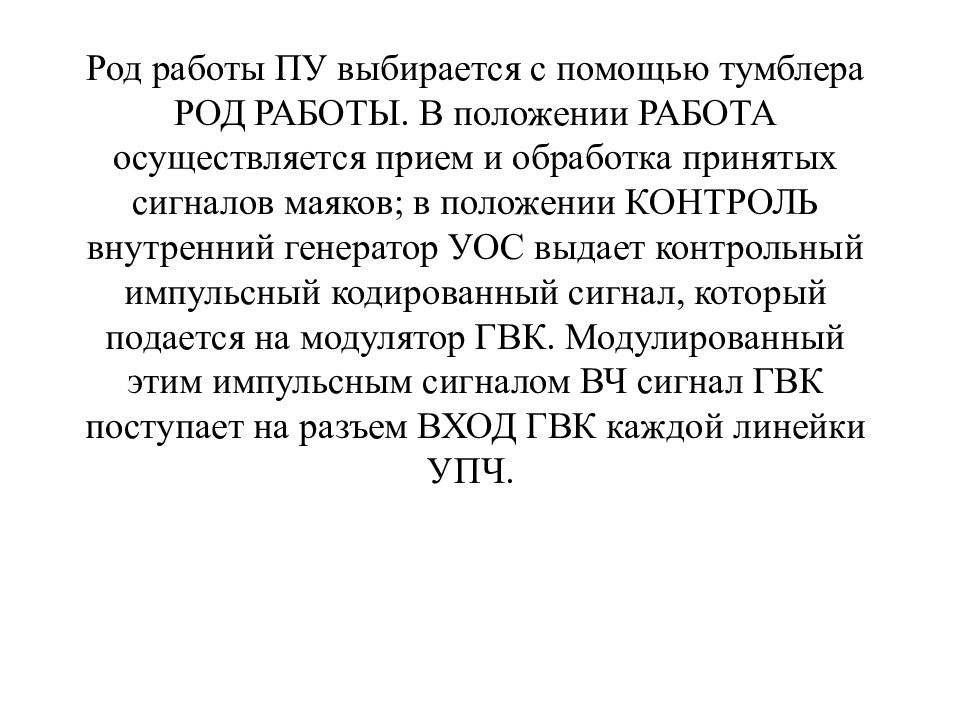

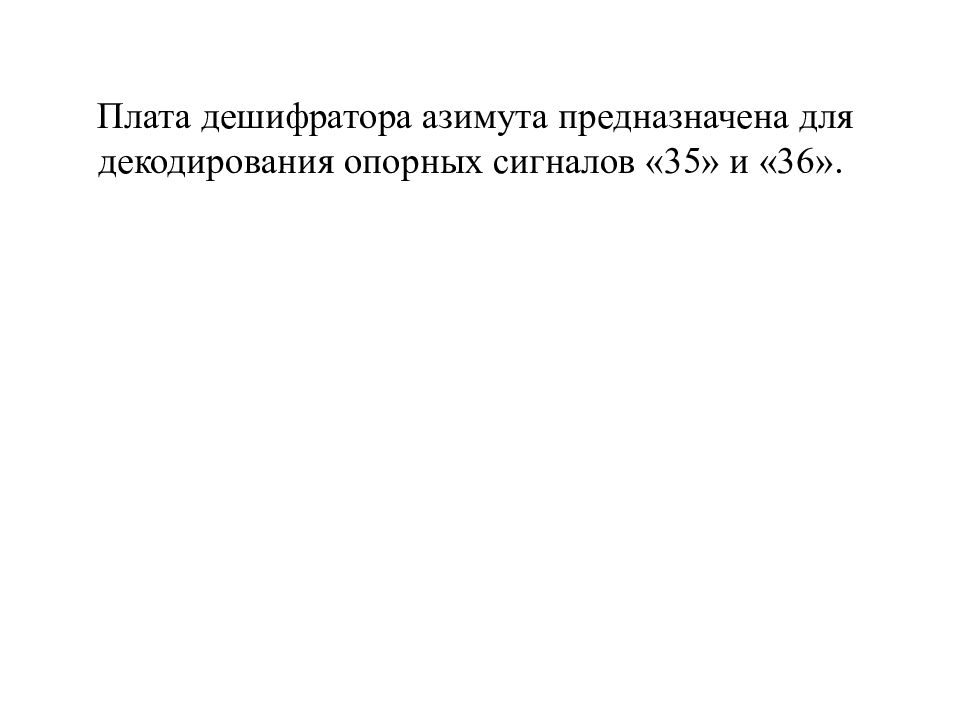

Рис. 10. Устройство обработки сигналов

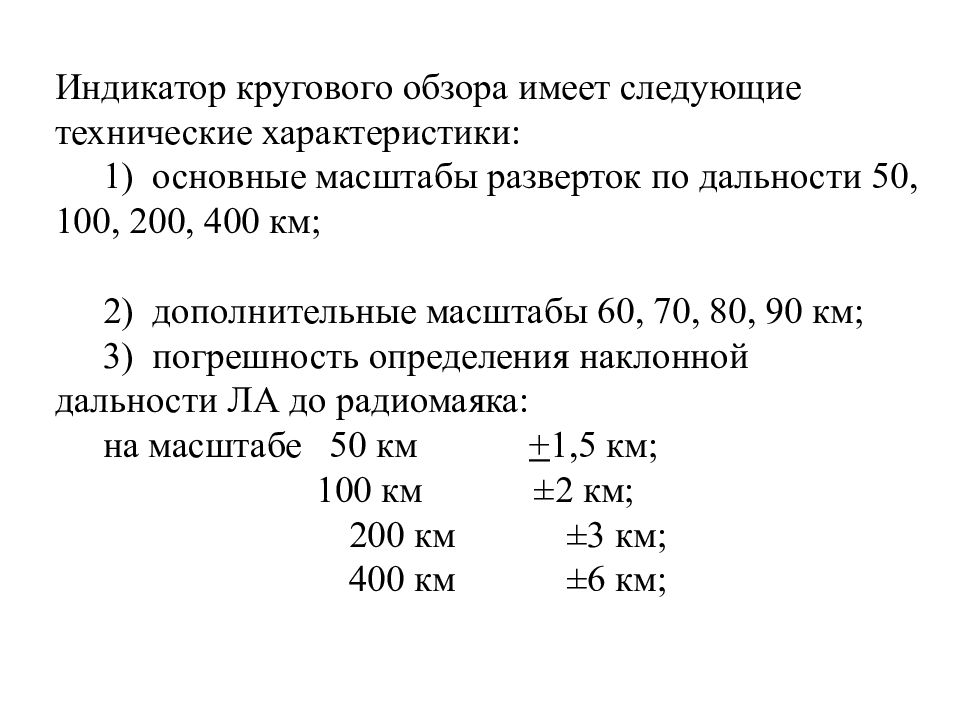

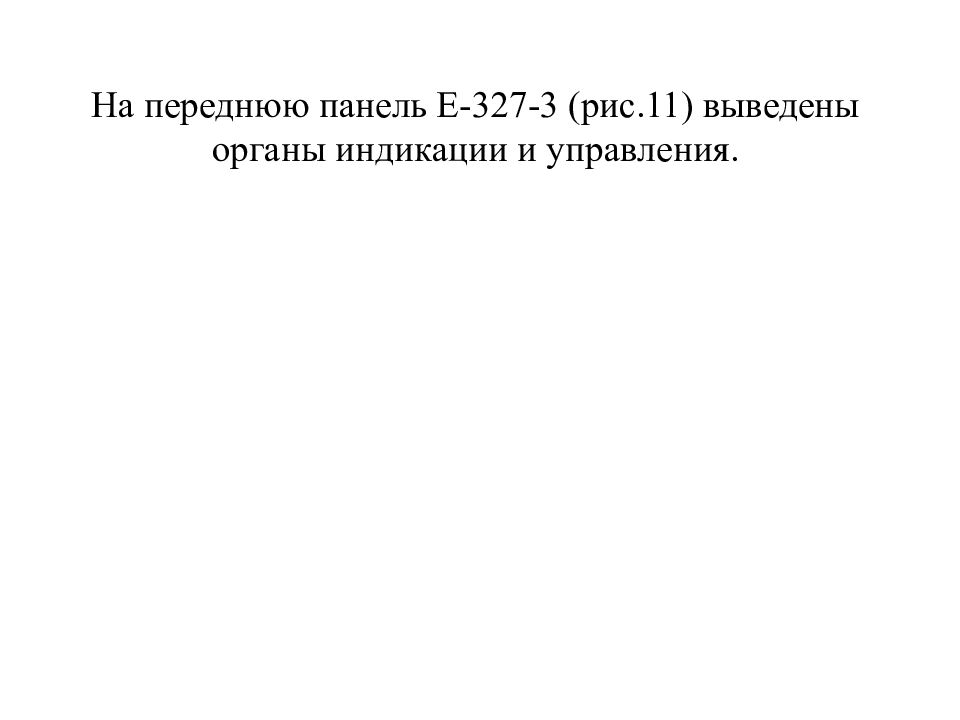

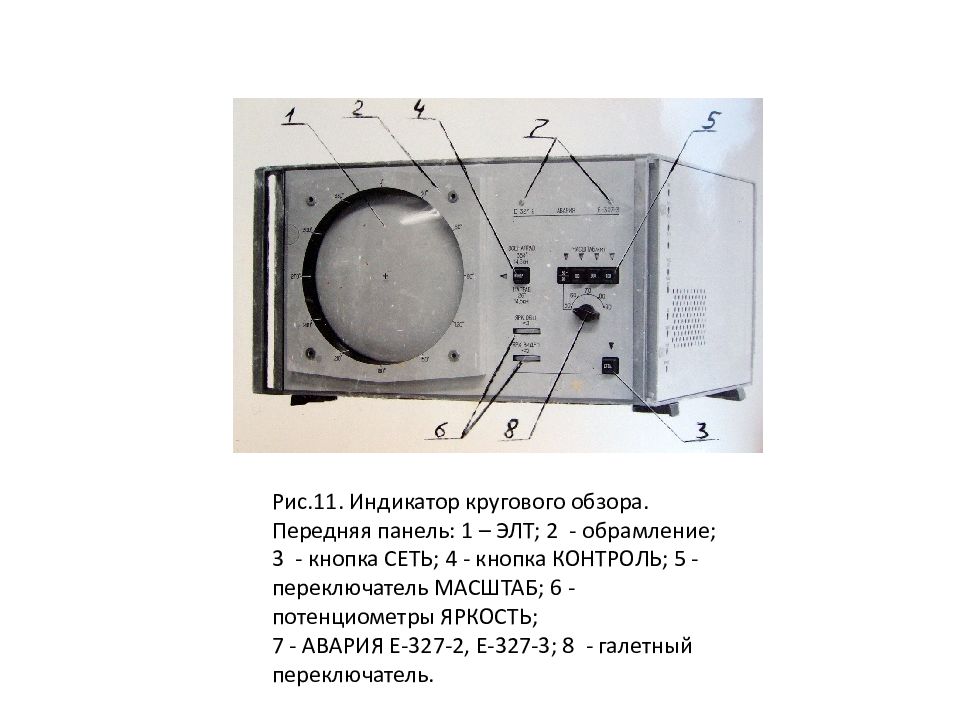

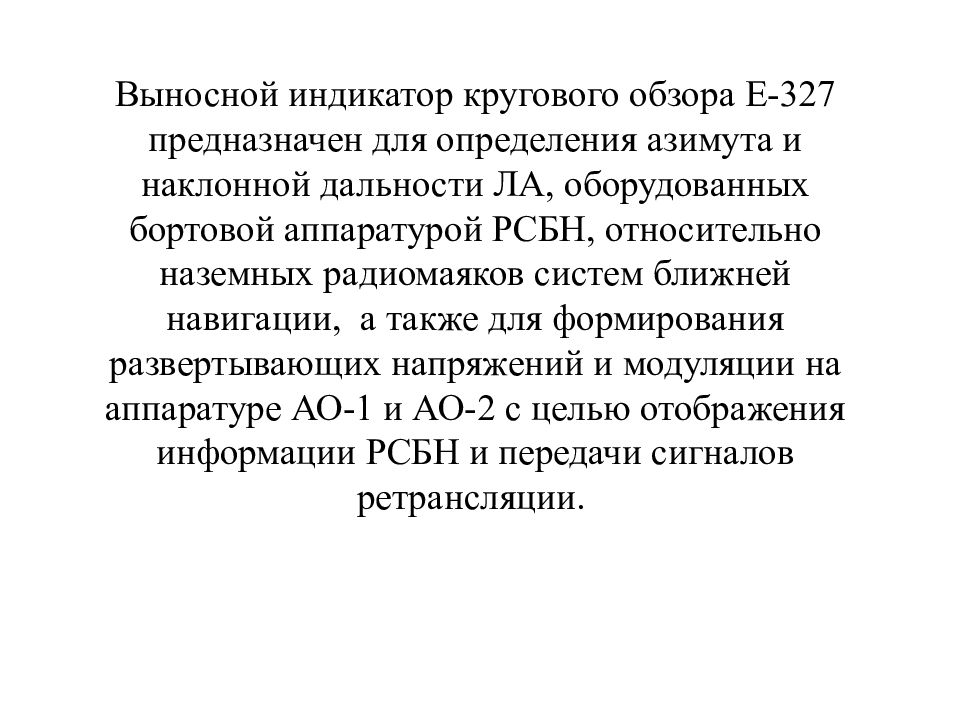

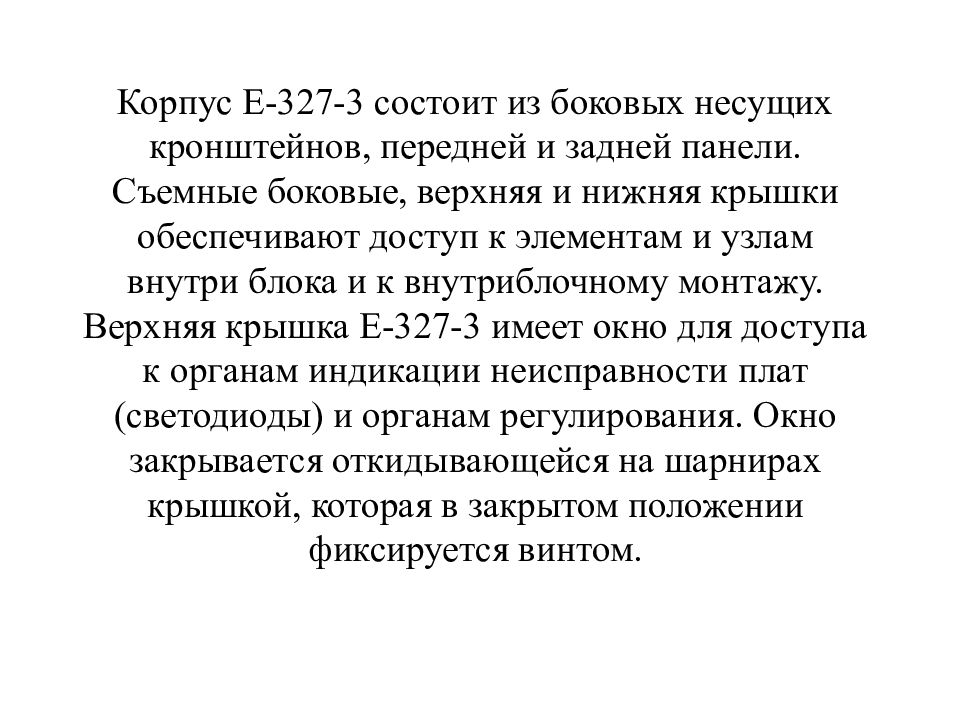

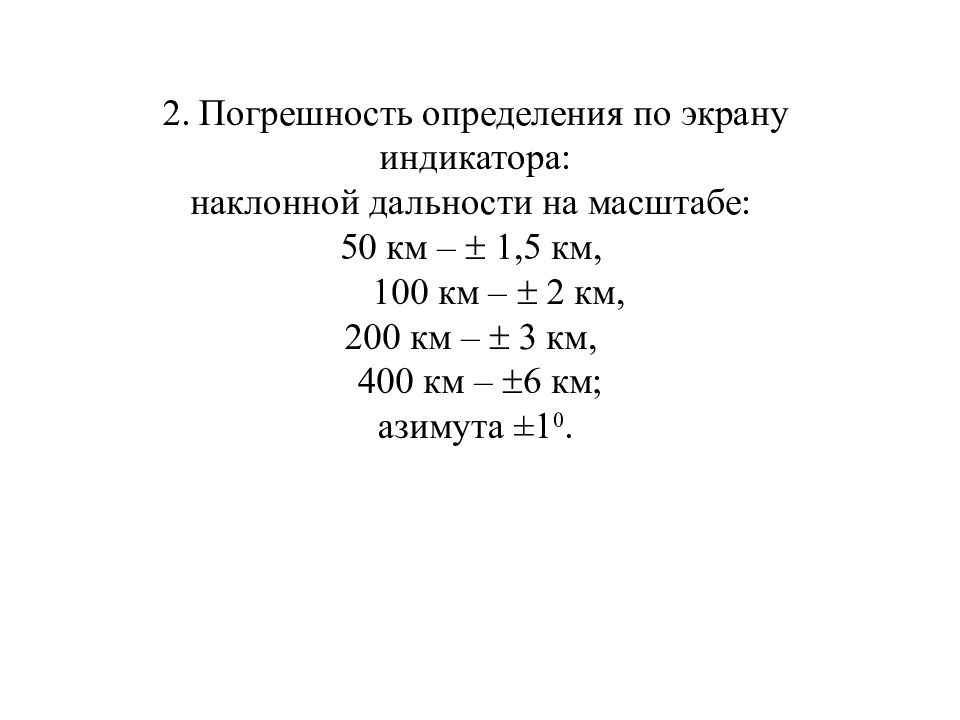

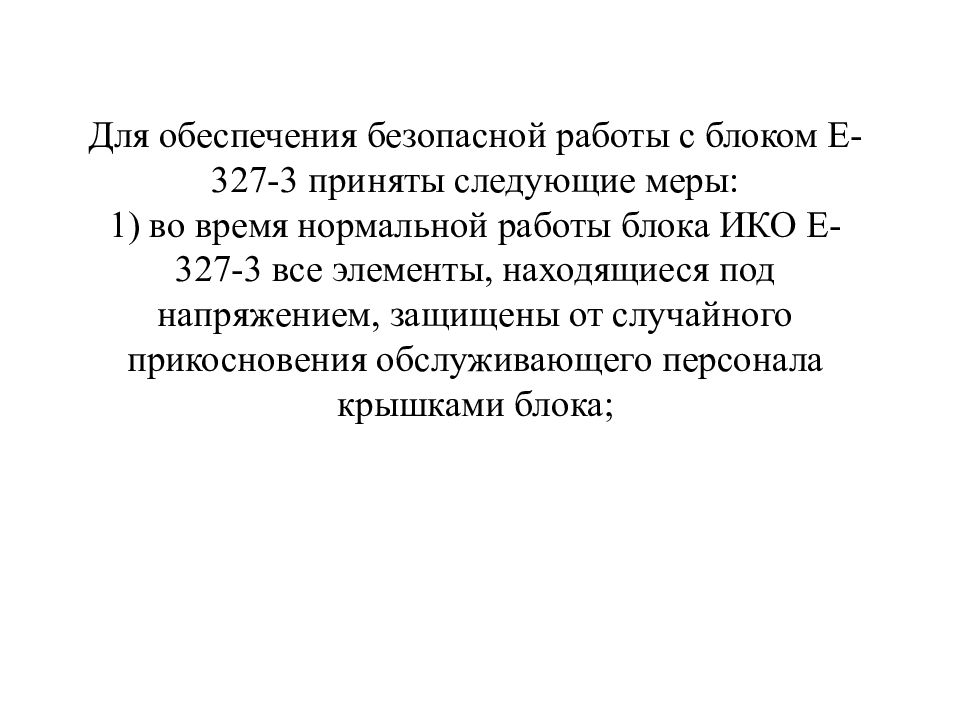

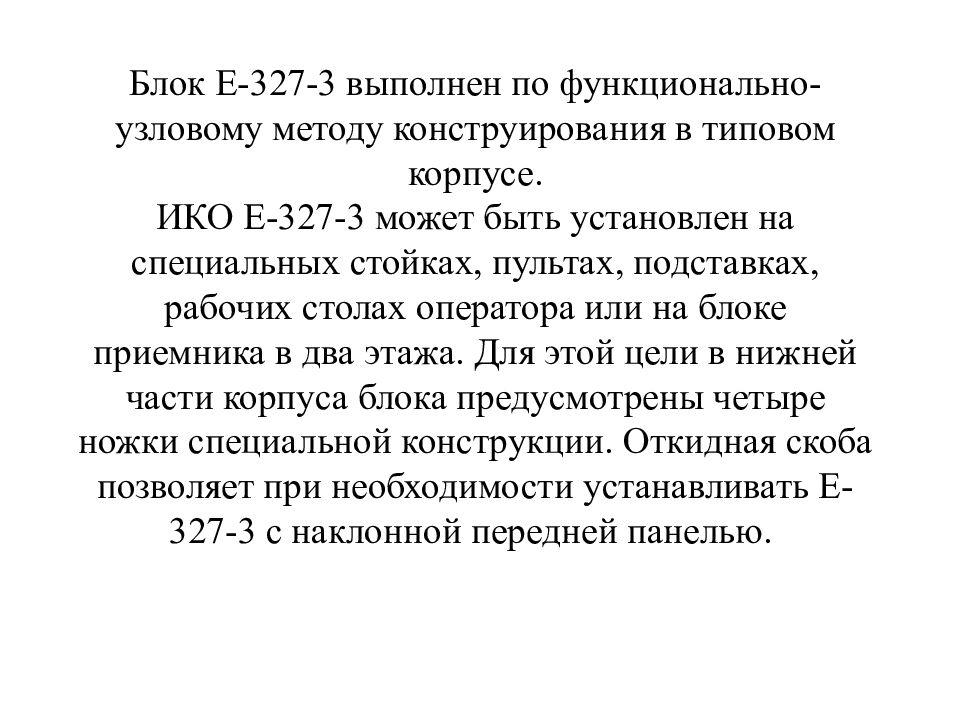

Рис.11. Индикатор кругового обзора. Передняя панель: 1 – ЭЛТ; 2 - обрамление; 3 - кнопка СЕТЬ; 4 - кнопка КОНТРОЛЬ; 5 - переключатель МАСШТАБ; 6 - потенциометры ЯРКОСТЬ; 7 - АВАРИЯ Е-327-2, Е-327-3; 8 - галетный переключатель.

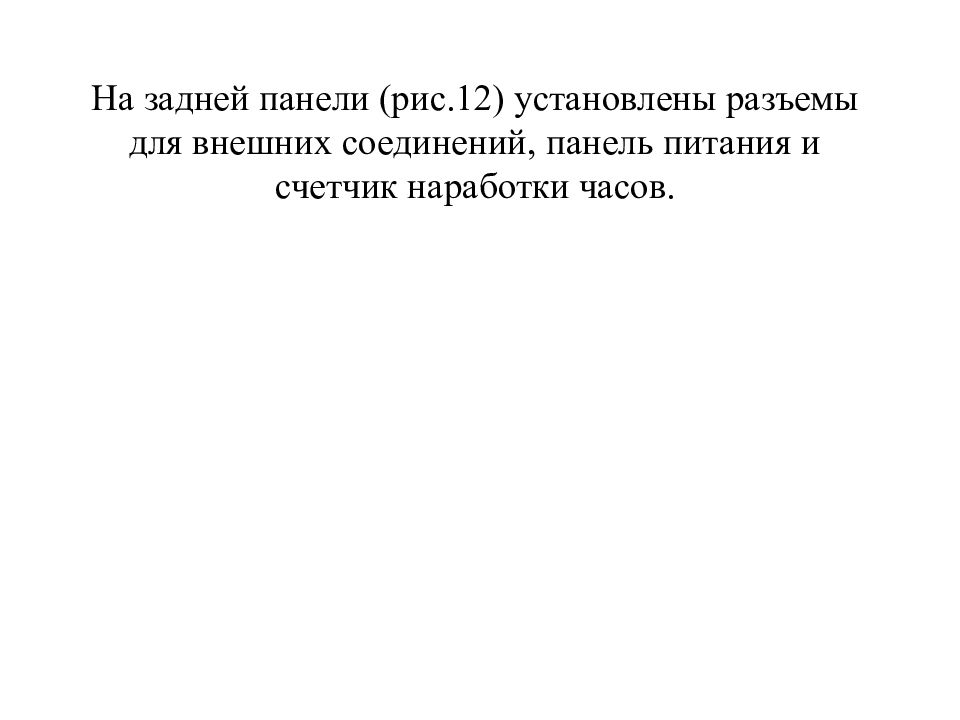

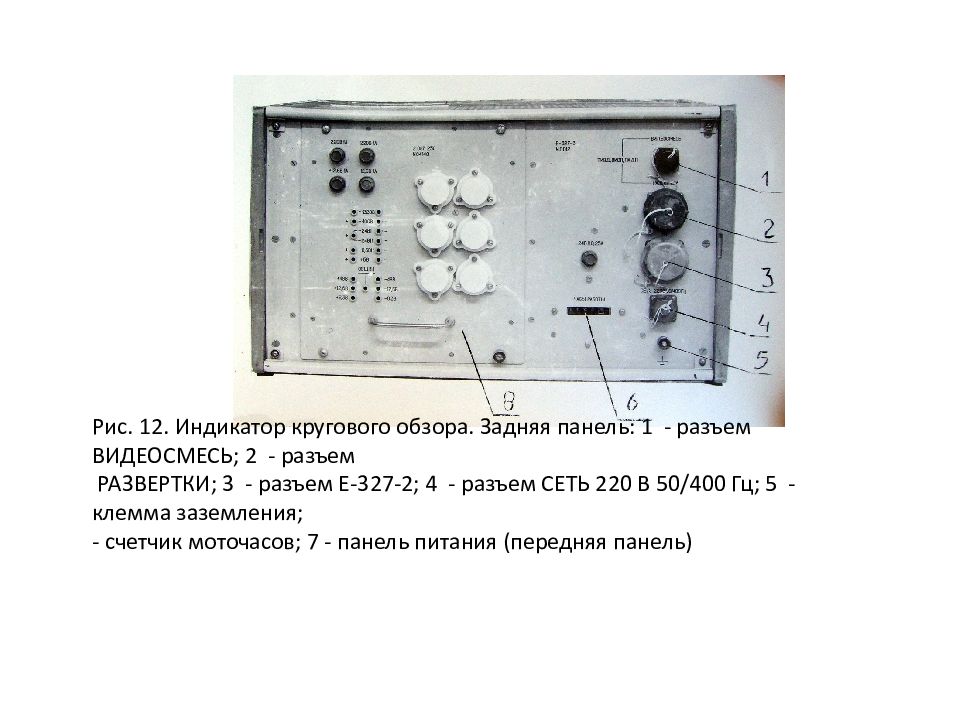

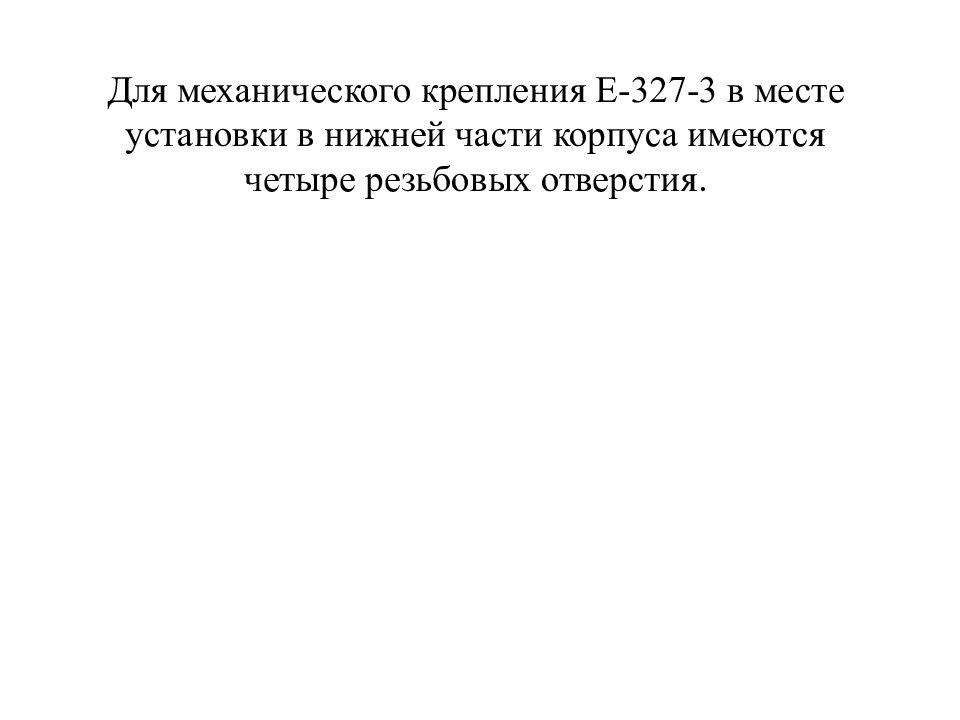

Рис. 12. Индикатор кругового обзора. Задняя панель: 1 - разъем ВИДЕОСМЕСЬ; 2 - разъем РАЗВЕРТКИ; 3 - разъем Е-327-2; 4 - разъем СЕТЬ 220 В 50/400 Гц; 5 - клемма заземления; - счетчик моточасов; 7 - панель питания (передняя панель)

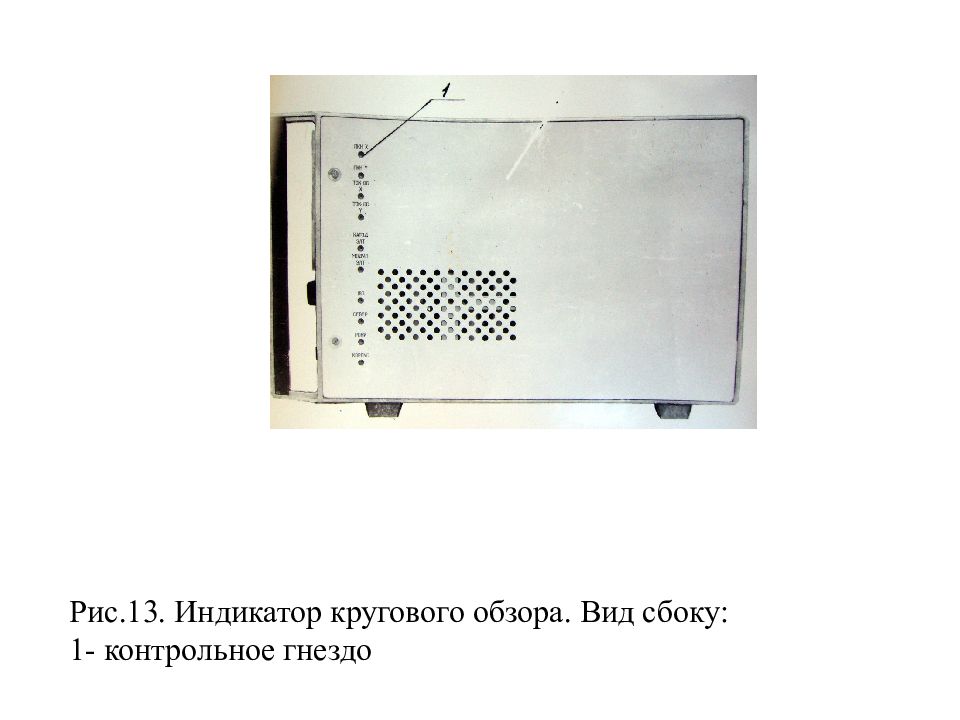

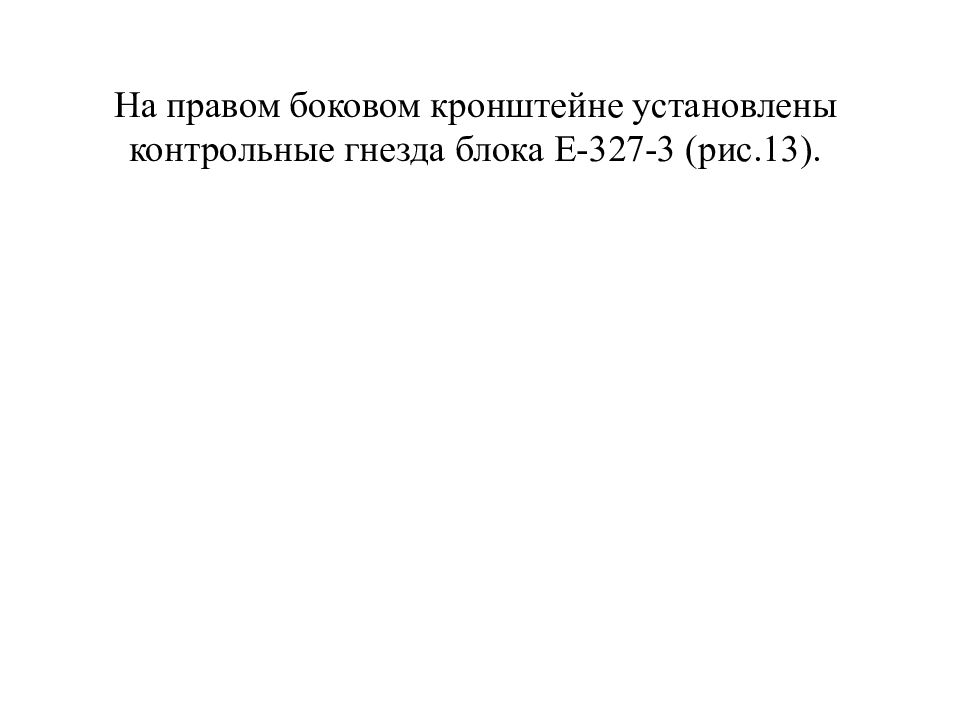

Рис.13. Индикатор кругового обзора. Вид сбоку: 1- контрольное гнездо

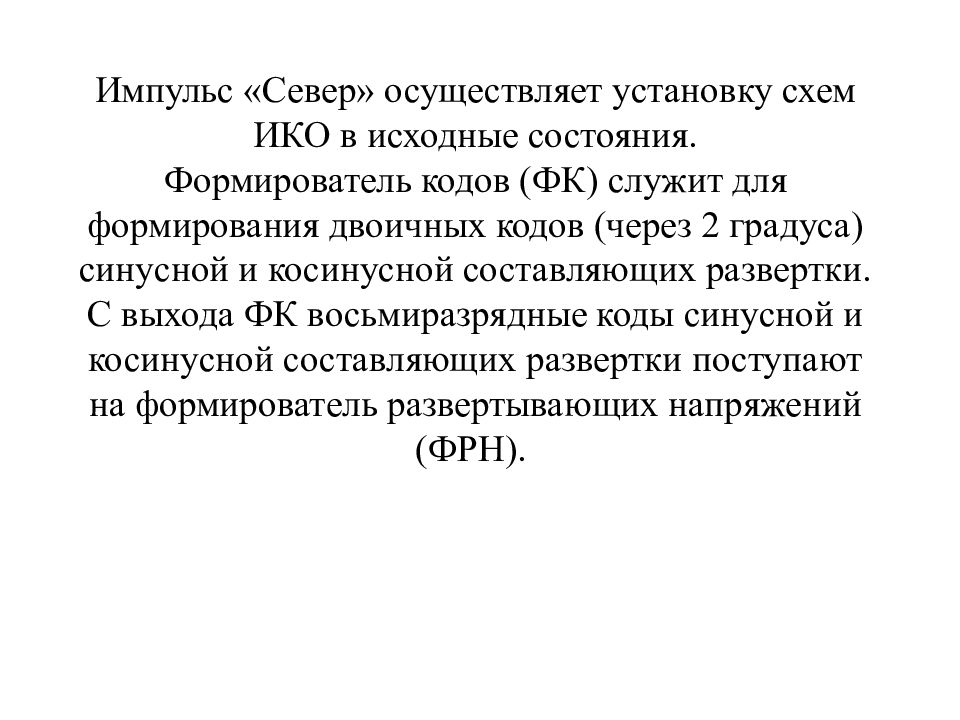

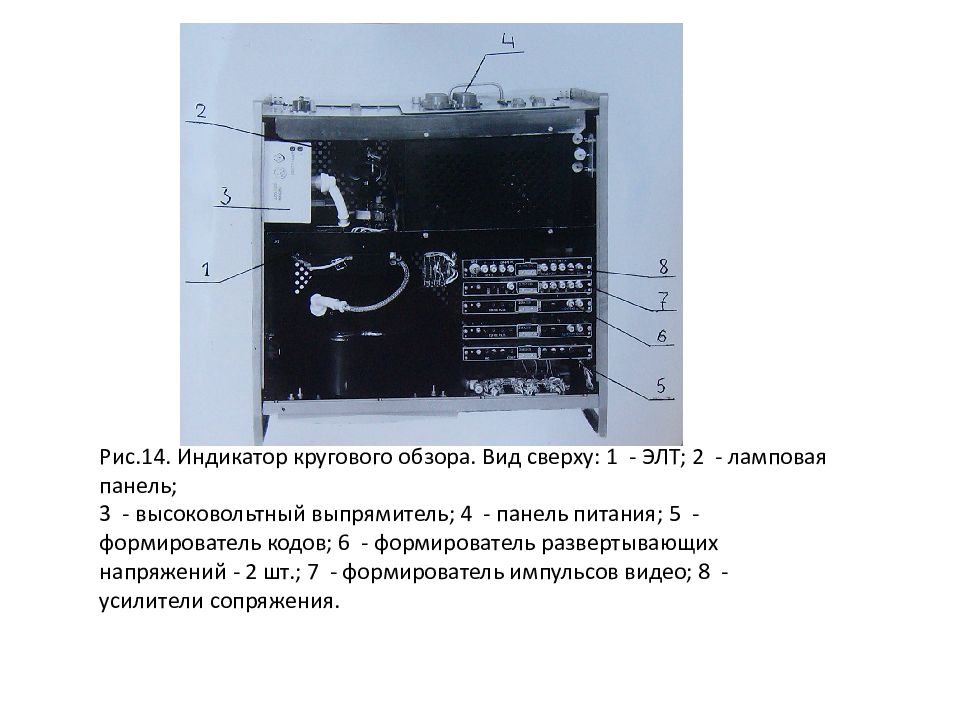

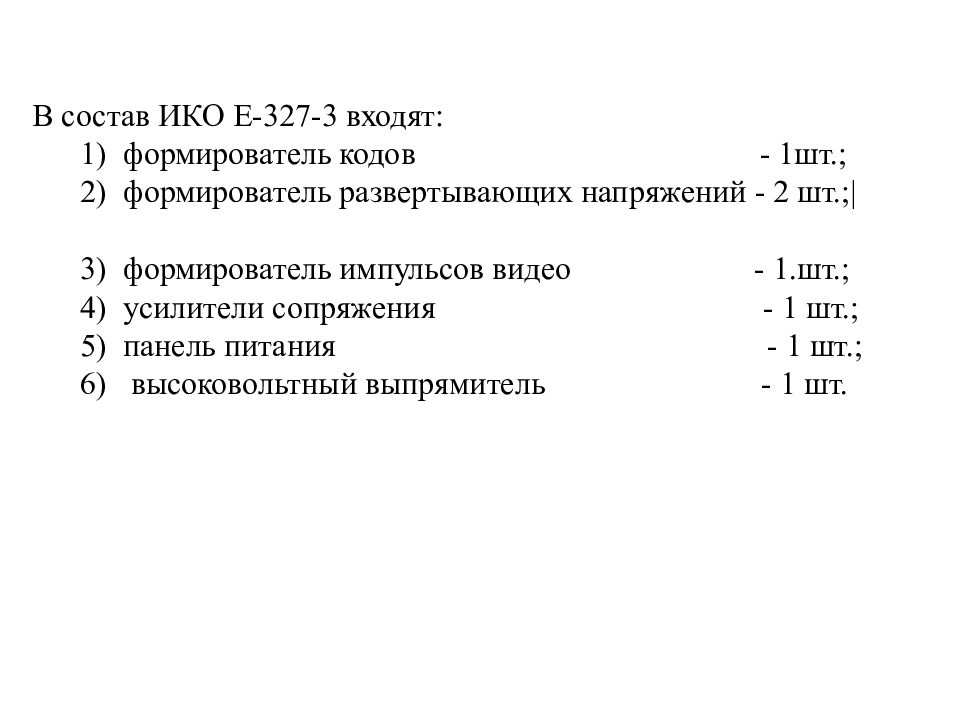

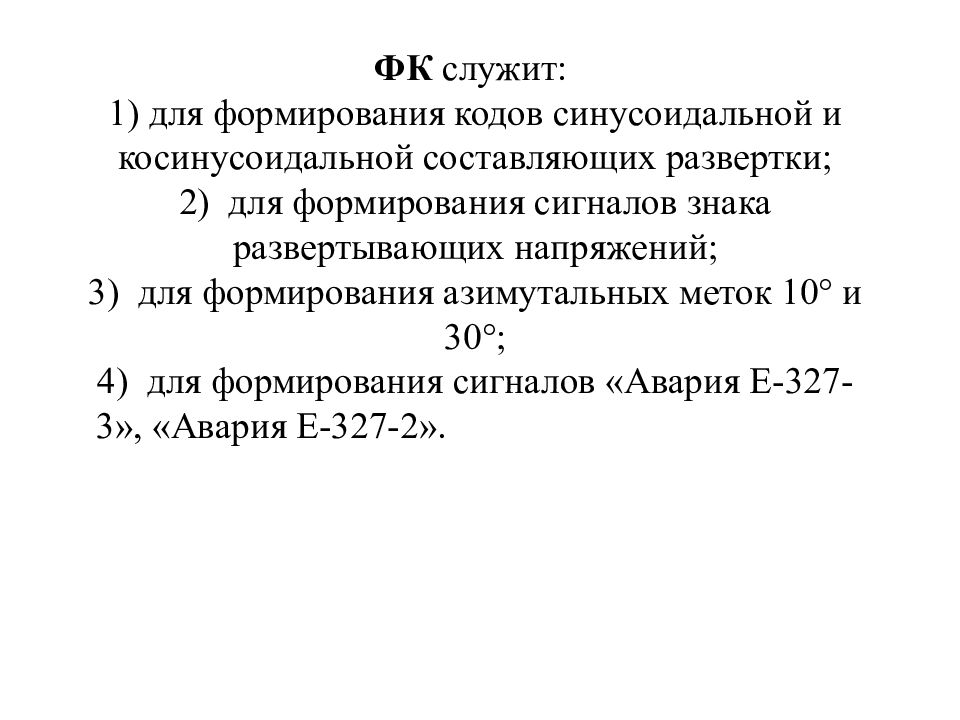

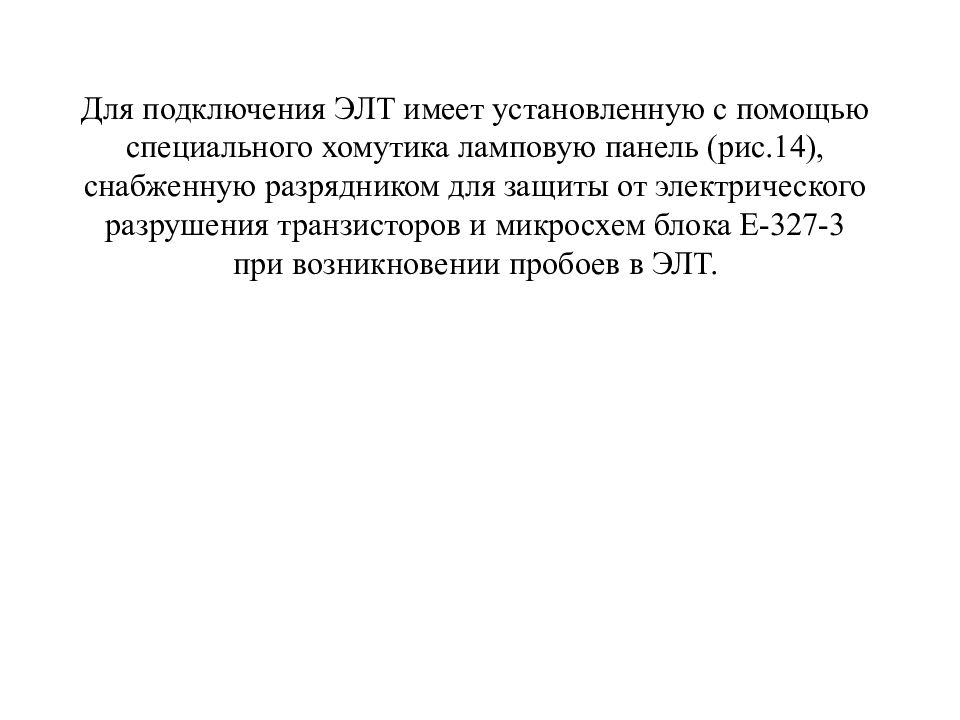

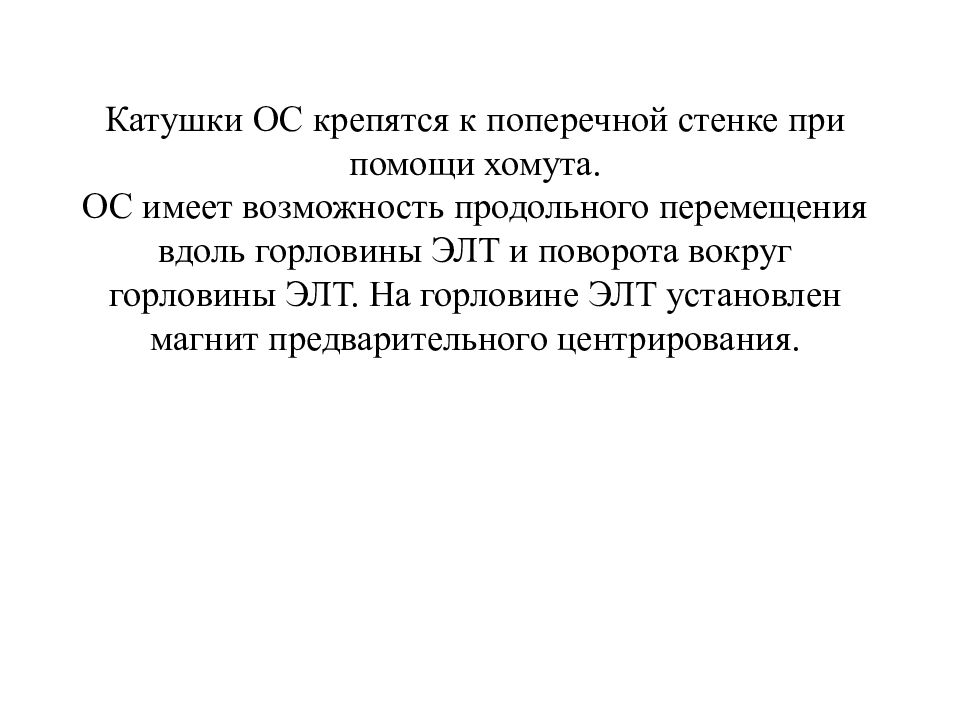

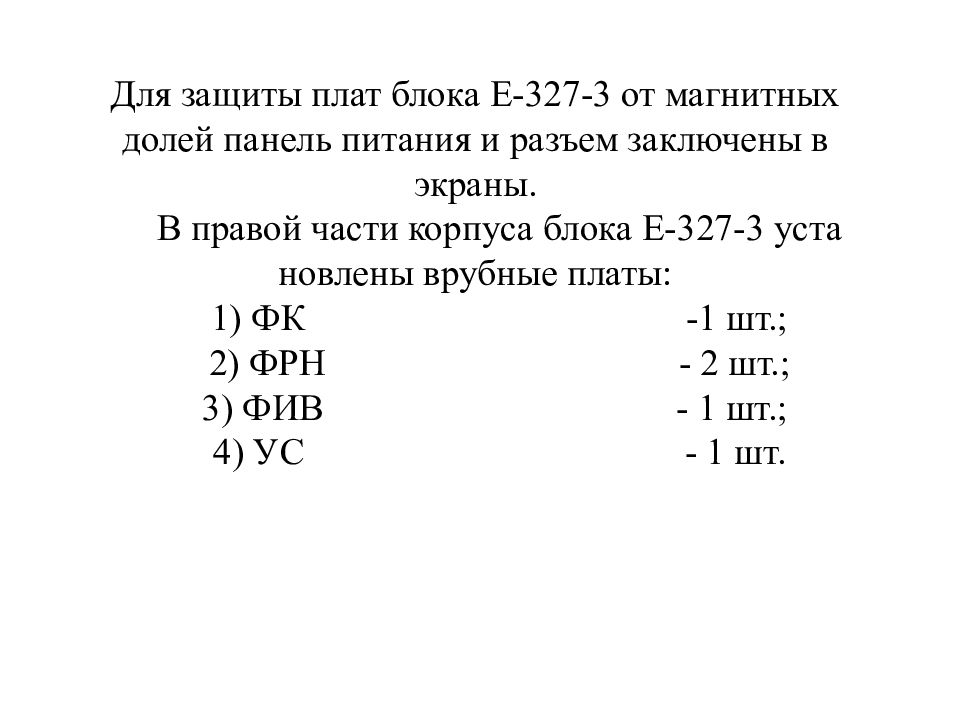

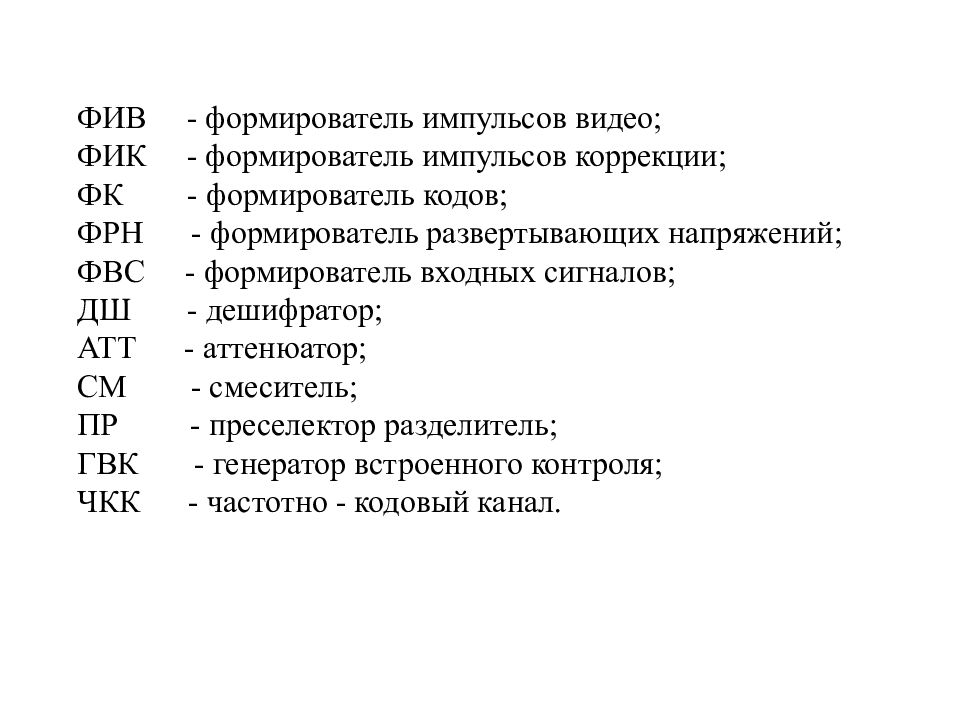

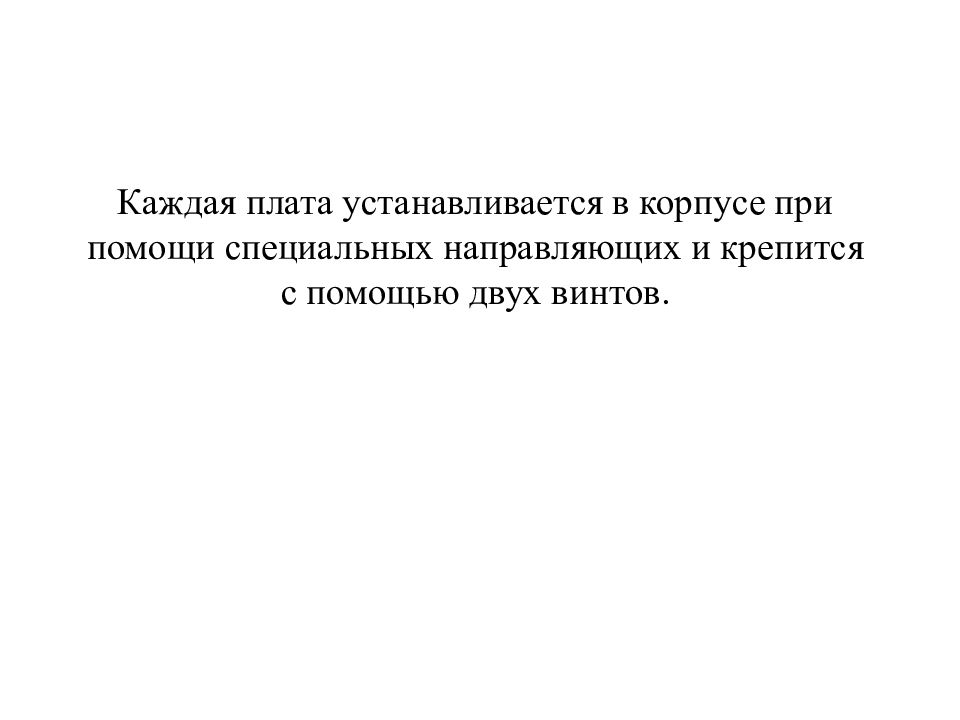

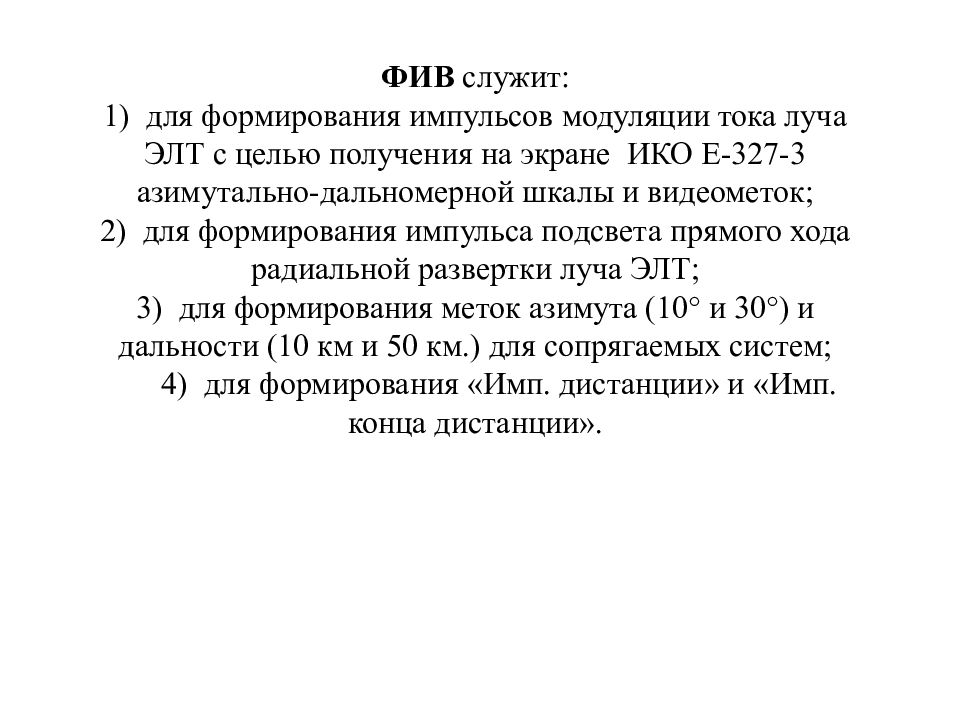

Рис.14. Индикатор кругового обзора. Вид сверху: 1 - ЭЛТ; 2 - ламповая панель; 3 - высоковольтный выпрямитель; 4 - панель питания; 5 - формирователь кодов; 6 - формирователь развертывающих напряжений - 2 шт.; 7 - формирователь импульсов видео; 8 - усилители сопряжения.

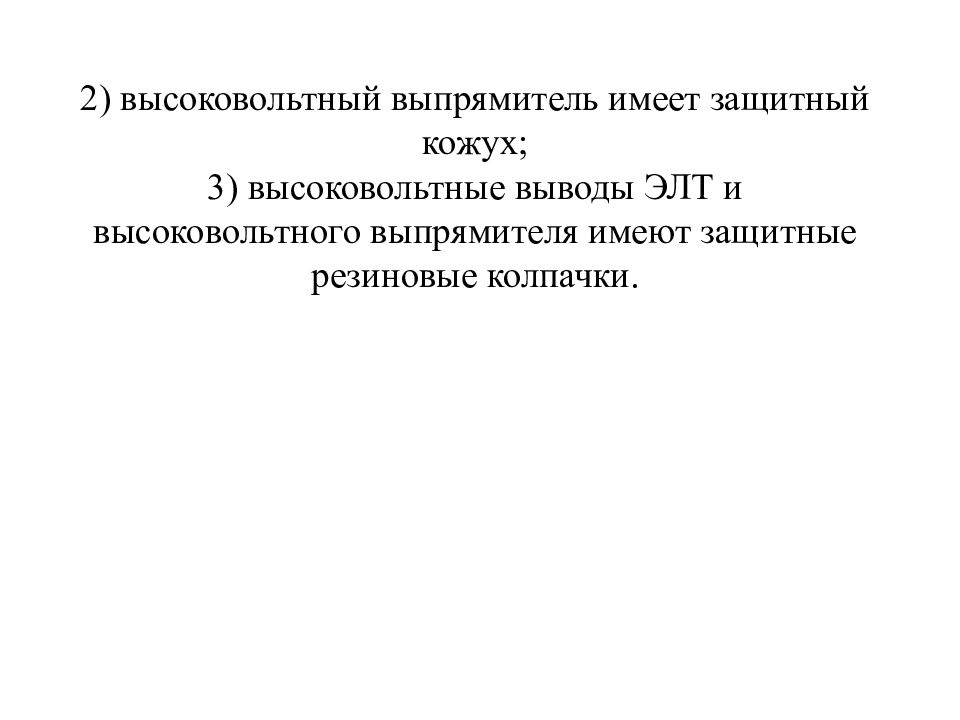

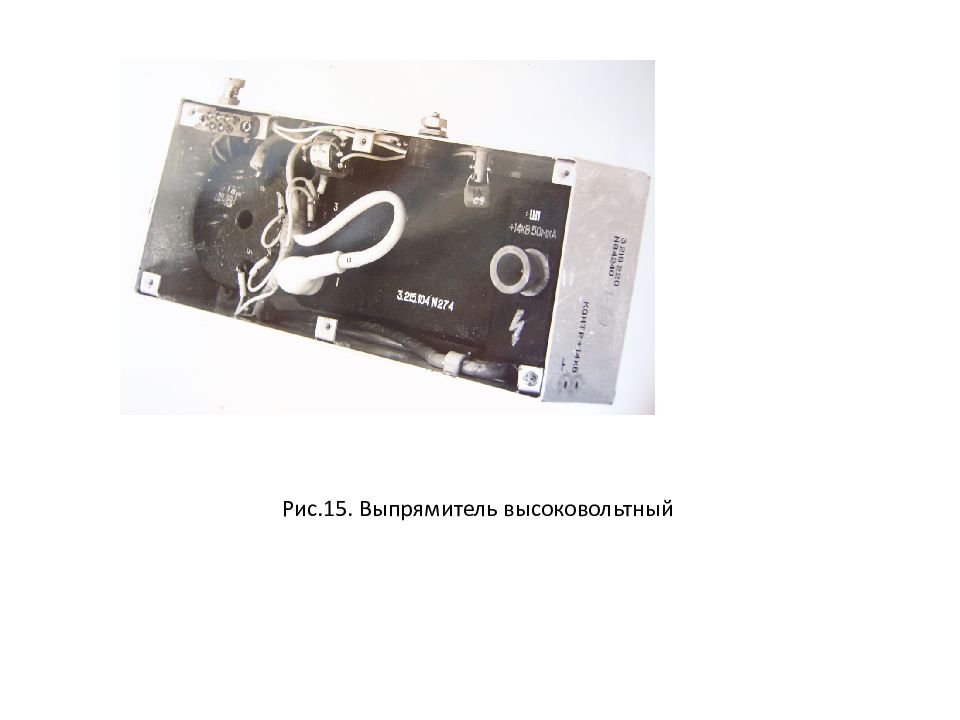

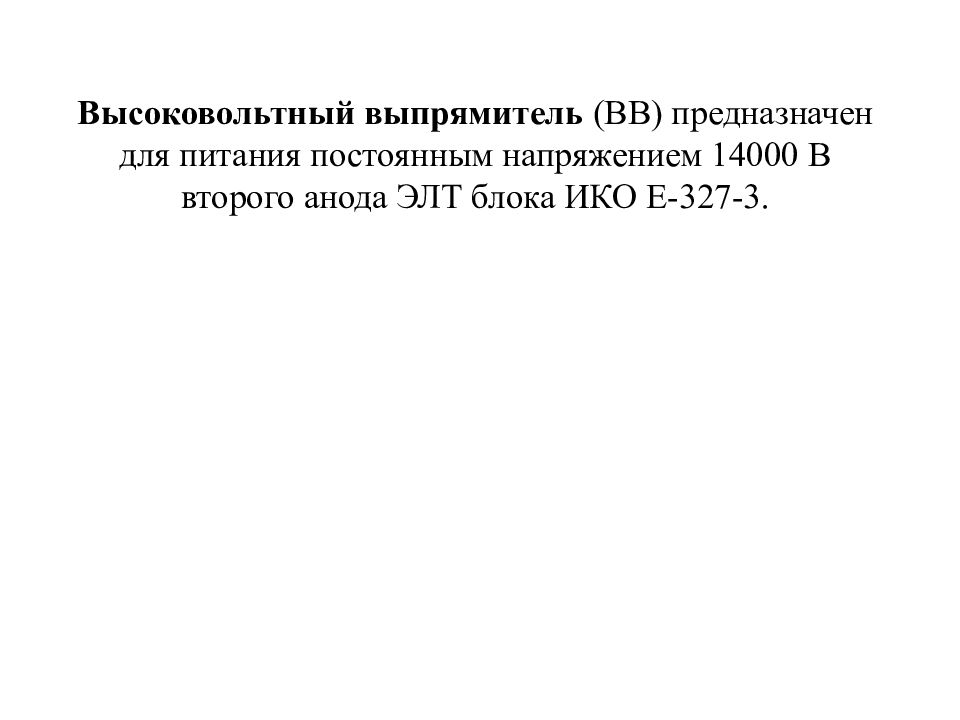

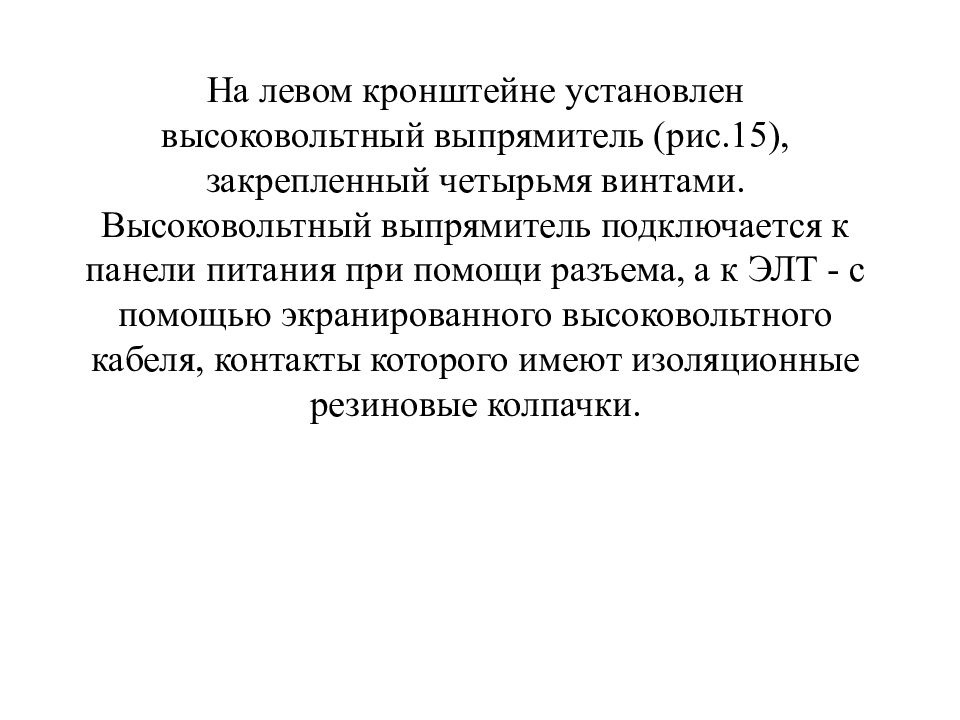

Рис.15. Выпрямитель высоковольтный

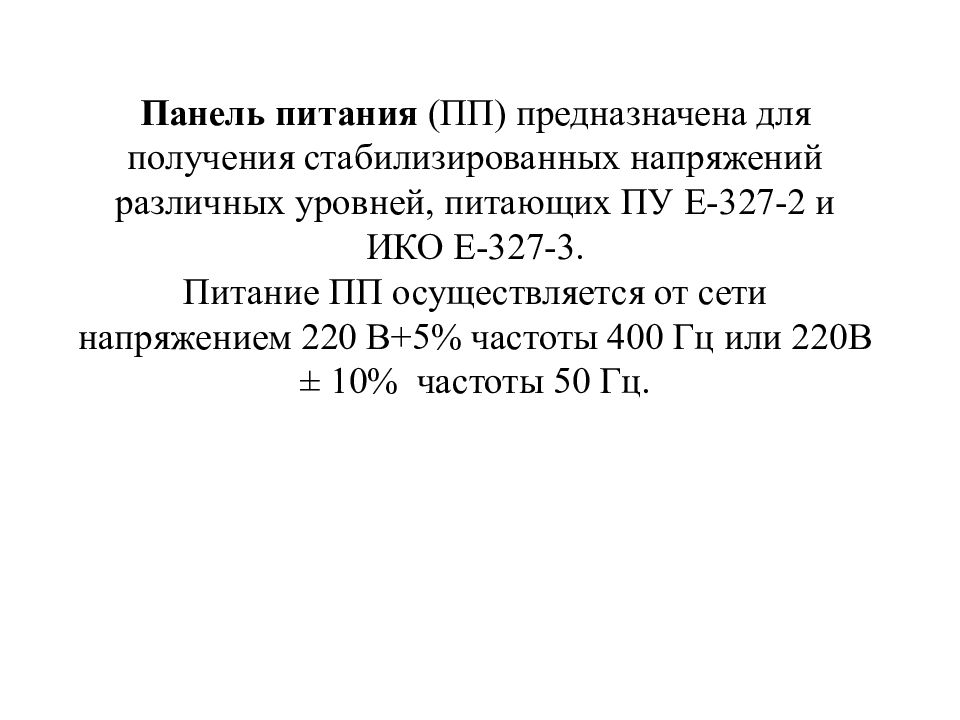

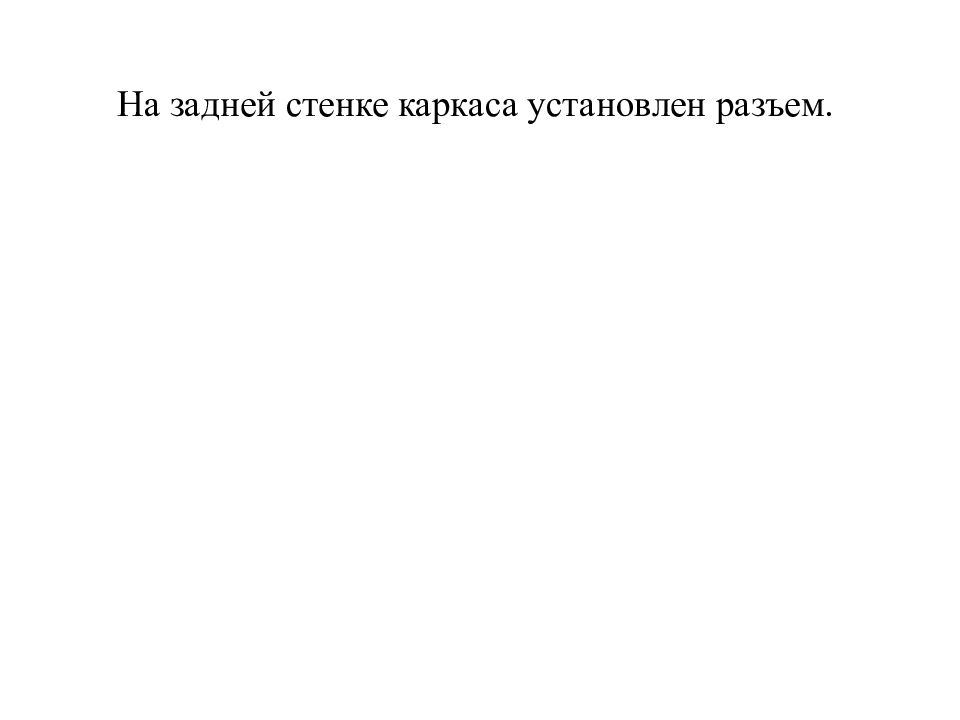

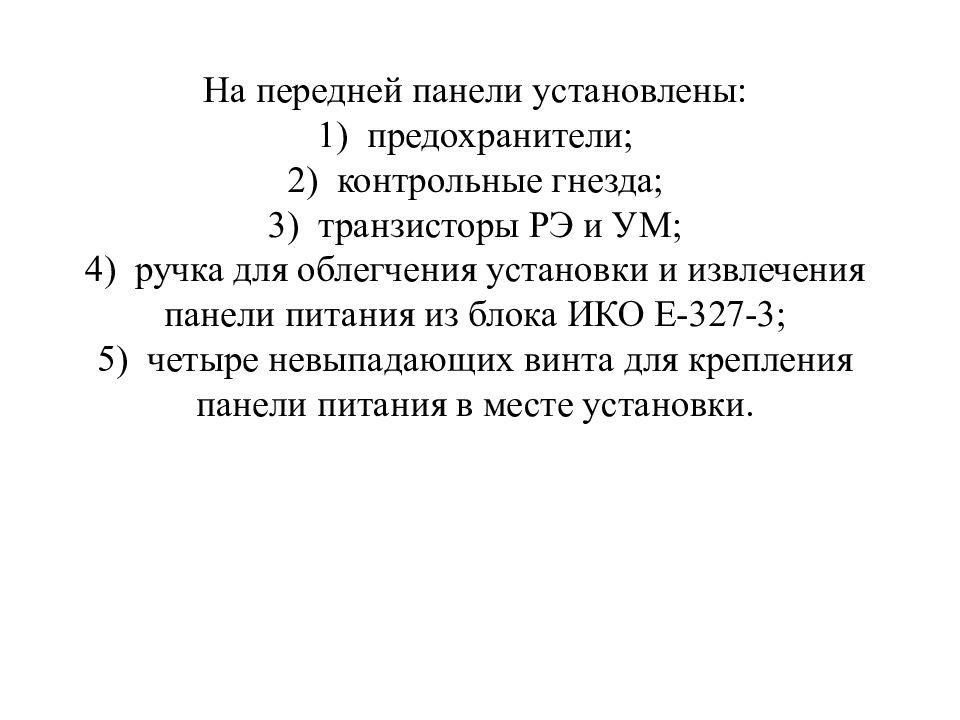

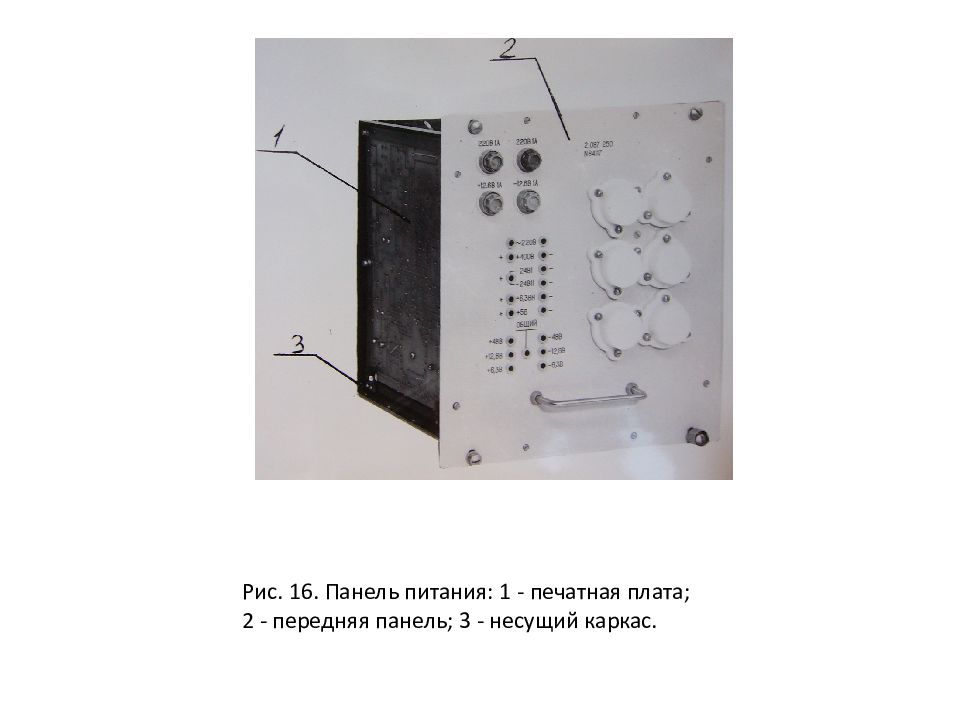

Рис. 16. Панель питания: 1 - печатная плата; 2 - передняя панель; 3 - несущий каркас.
Рис.17. Панель питания
