Сервисно -ориентированные архитектуры (СОА) и Web -сервисы

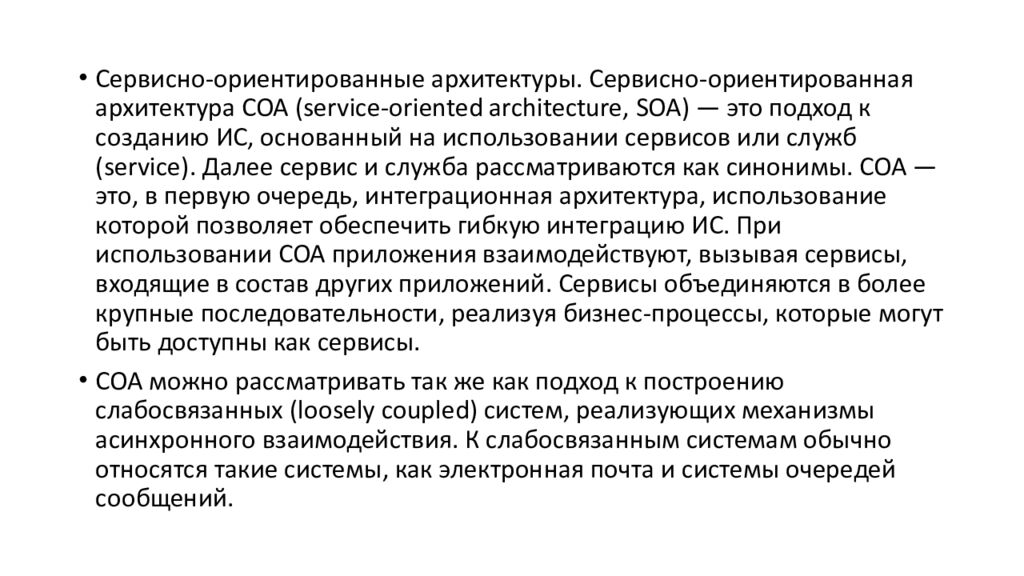

Сервисно -ориентированные архитектуры. Сервисно -ориентированная архитектура СОА ( service - oriented architecture, SOA ) — это подход к созданию ИС, основанный на использовании сервисов или служб ( service ). Далее сервис и служба рассматриваются как синонимы. СОА — это, в первую очередь, интеграционная архитектура, использование которой позволяет обеспечить гибкую интеграцию ИС. При использовании СОА приложения взаимодействуют, вызывая сервисы, входящие в состав других приложений. Сервисы объединяются в более крупные последовательности, реализуя бизнес-процессы, которые могут быть доступны как сервисы. СОА можно рассматривать так же как подход к построению слабосвязанных ( loosely coupled ) систем, реализующих механизмы асинхронного взаимодействия. К слабосвязанным системам обычно относятся такие системы, как электронная почта и системы очередей сообщений.

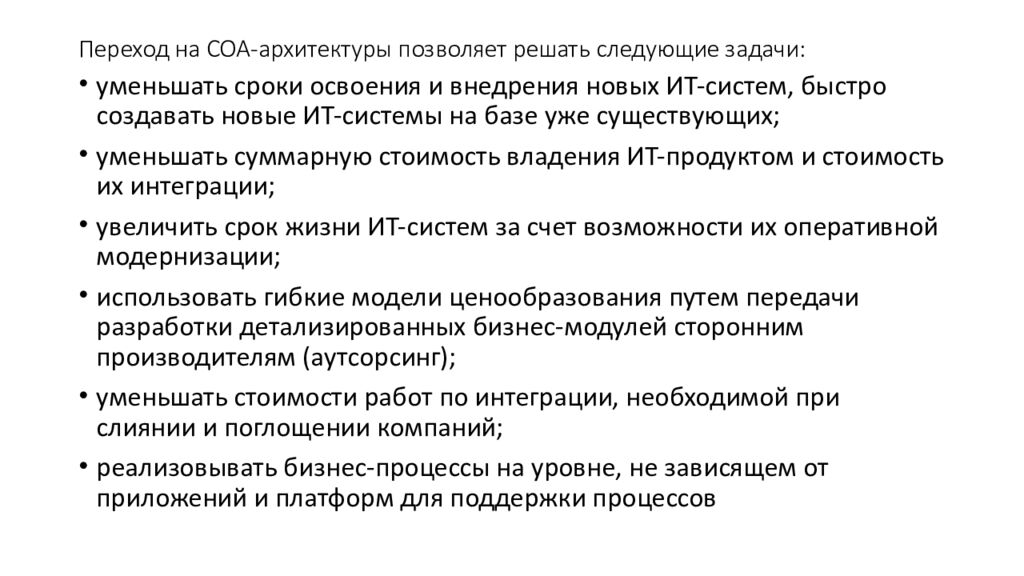

уменьшать сроки освоения и внедрения новых ИТ-систем, быстро создавать новые ИТ-системы на базе уже существующих; уменьшать суммарную стоимость владения ИТ-продуктом и стоимость их интеграции; увеличить срок жизни ИТ-систем за счет возможности их оперативной модернизации; использовать гибкие модели ценообразования путем передачи разработки детализированных бизнес-модулей сторонним производителям (аутсорсинг); уменьшать стоимости работ по интеграции, необходимой при слиянии и поглощении компаний; реализовывать бизнес-процессы на уровне, не зависящем от приложений и платформ для поддержки процессов

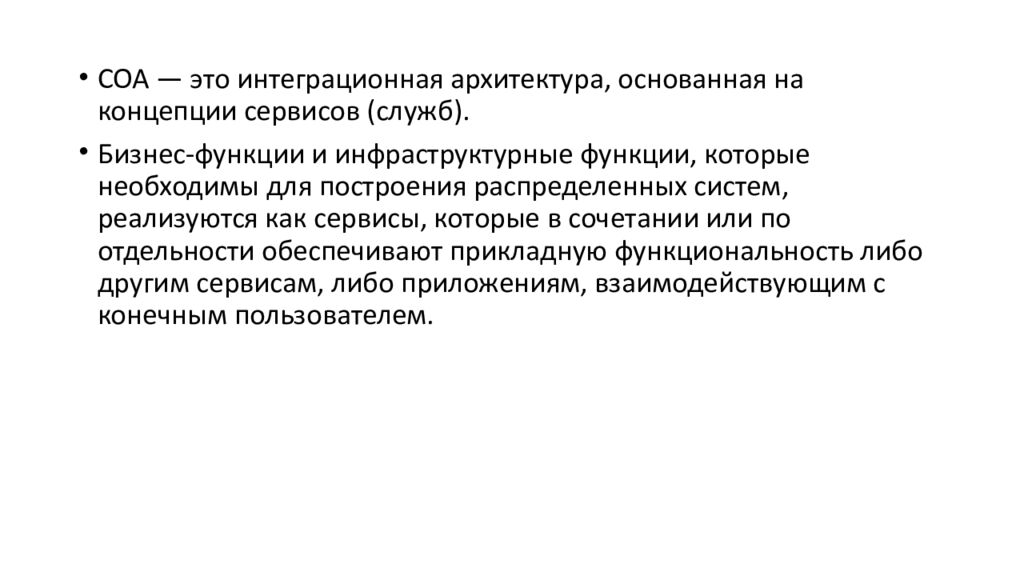

СОА — это интеграционная архитектура, основанная на концепции сервисов (служб). Бизнес-функции и инфраструктурные функции, которые необходимы для построения распределенных систем, реализуются как сервисы, которые в сочетании или по отдельности обеспечивают прикладную функциональность либо другим сервисам, либо приложениям, взаимодействующим с конечным пользователем.

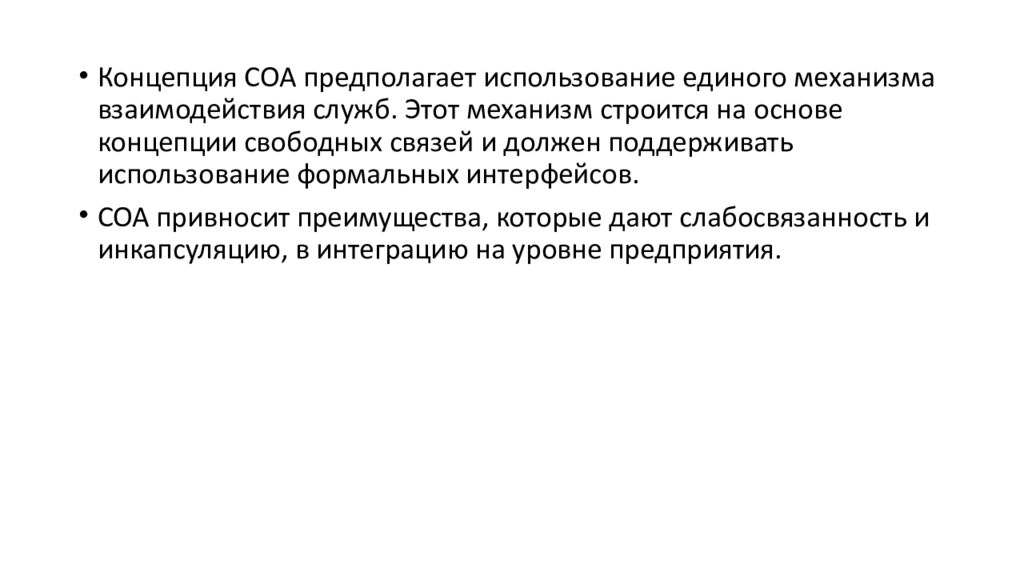

Концепция СОА предполагает использование единого механизма взаимодействия служб. Этот механизм строится на основе концепции свободных связей и должен поддерживать использование формальных интерфейсов. СОА привносит преимущества, которые дают слабосвязанность и инкапсуляцию, в интеграцию на уровне предприятия.

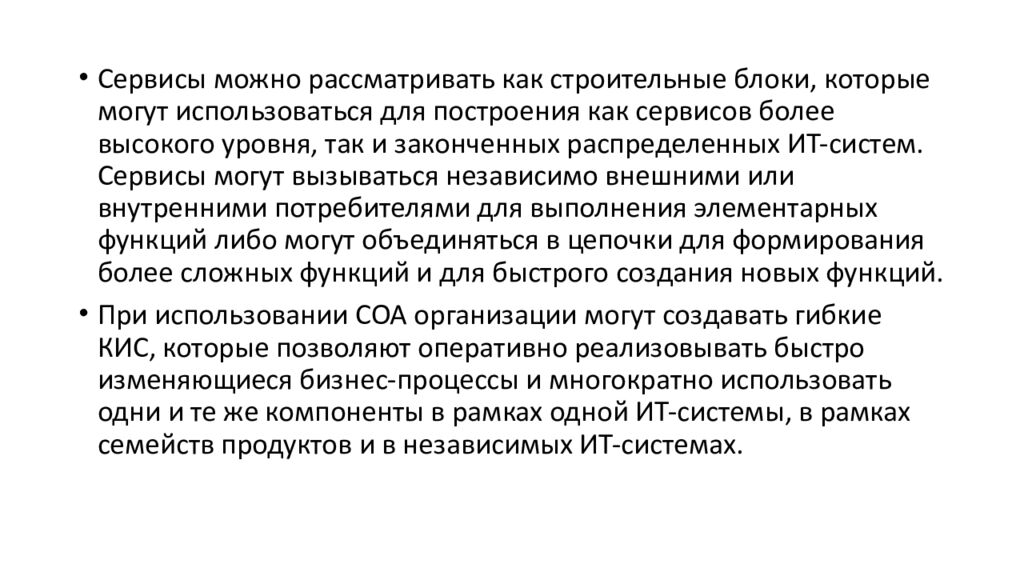

Сервисы можно рассматривать как строительные блоки, которые могут использоваться для построения как сервисов более высокого уровня, так и законченных распределенных ИТ-систем. Сервисы могут вызываться независимо внешними или внутренними потребителями для выполнения элементарных функций либо могут объединяться в цепочки для формирования более сложных функций и для быстрого создания новых функций. При использовании СОА организации могут создавать гибкие КИС, которые позволяют оперативно реализовывать быстро изменяющиеся бизнес-процессы и многократно использовать одни и те же компоненты в рамках одной ИТ-системы, в рамках семейств продуктов и в независимых ИТ-системах.

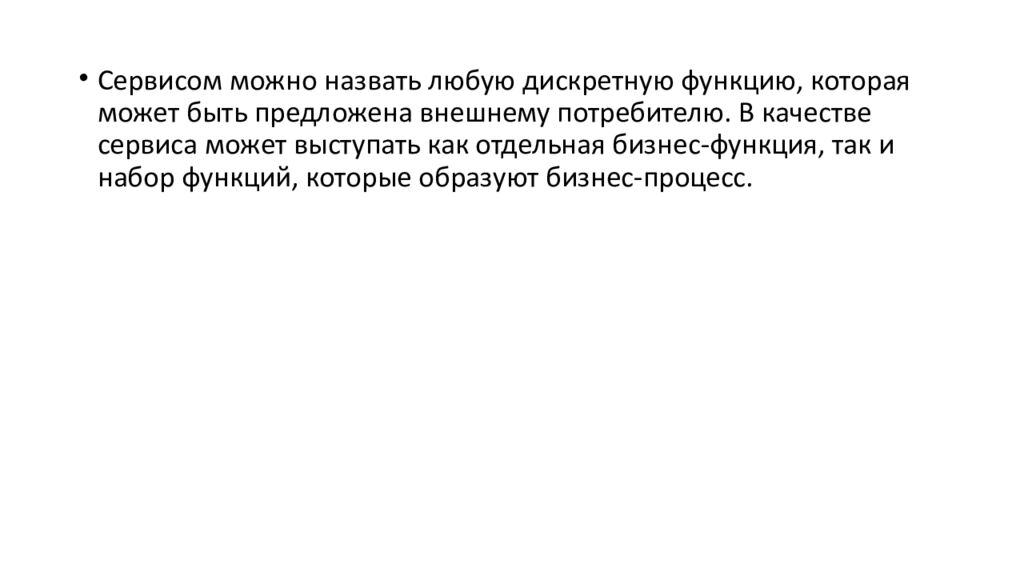

Сервисом можно назвать любую дискретную функцию, которая может быть предложена внешнему потребителю. В качестве сервиса может выступать как отдельная бизнес-функция, так и набор функций, которые образуют бизнес-процесс.

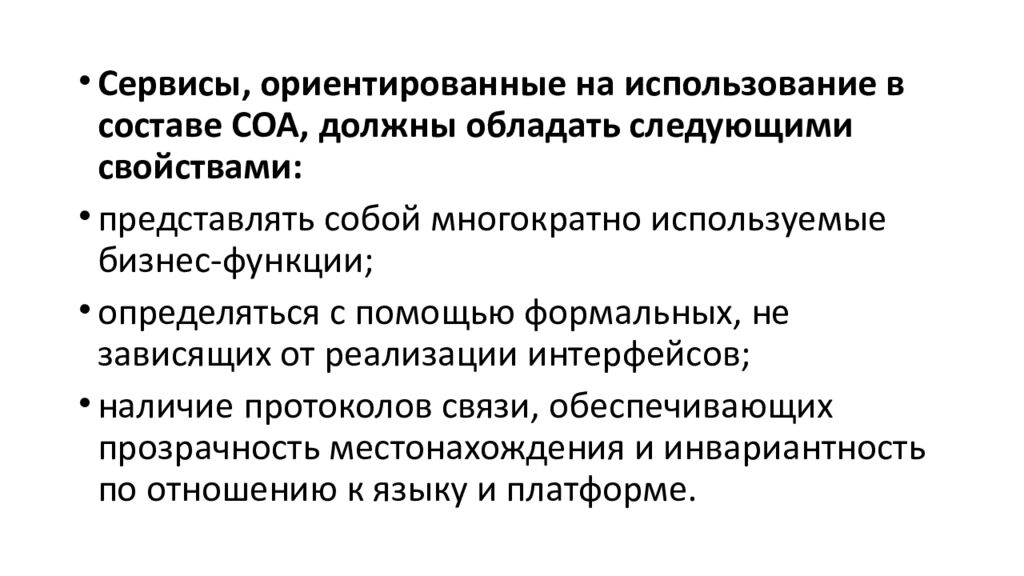

Сервисы, ориентированные на использование в составе СОА, должны обладать следующими свойствами : представлять собой многократно используемые бизнес-функции; определяться с помощью формальных, не зависящих от реализации интерфейсов; наличие протоколов связи, обеспечивающих прозрачность местонахождения и инвариантность по отношению к языку и платформе.

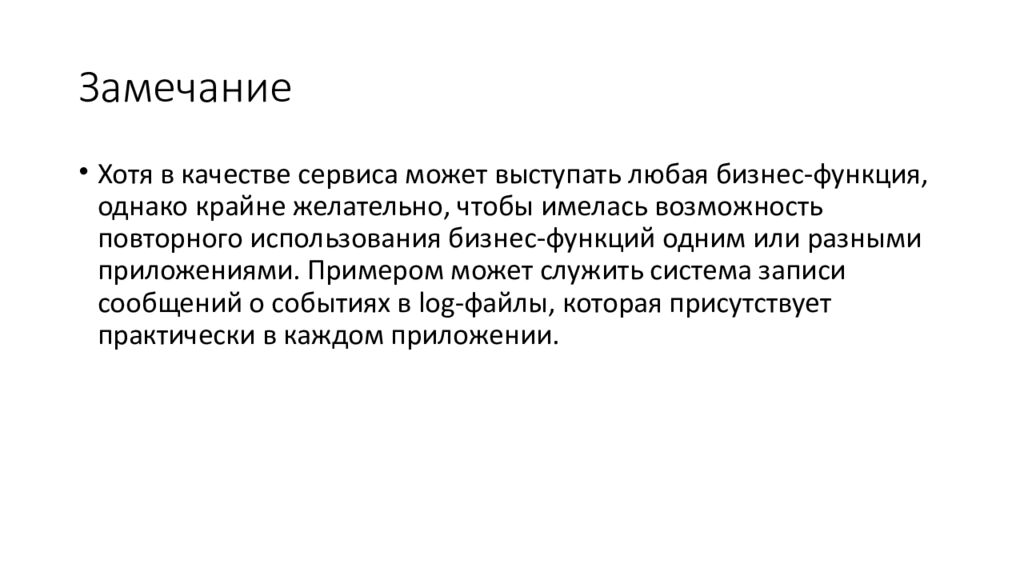

Хотя в качестве сервиса может выступать любая бизнес-функция, однако крайне желательно, чтобы имелась возможность повторного использования бизнес-функций одним или разными приложениями. Примером может служить система записи сообщений о событиях в log- файлы, которая присутствует практически в каждом приложении.

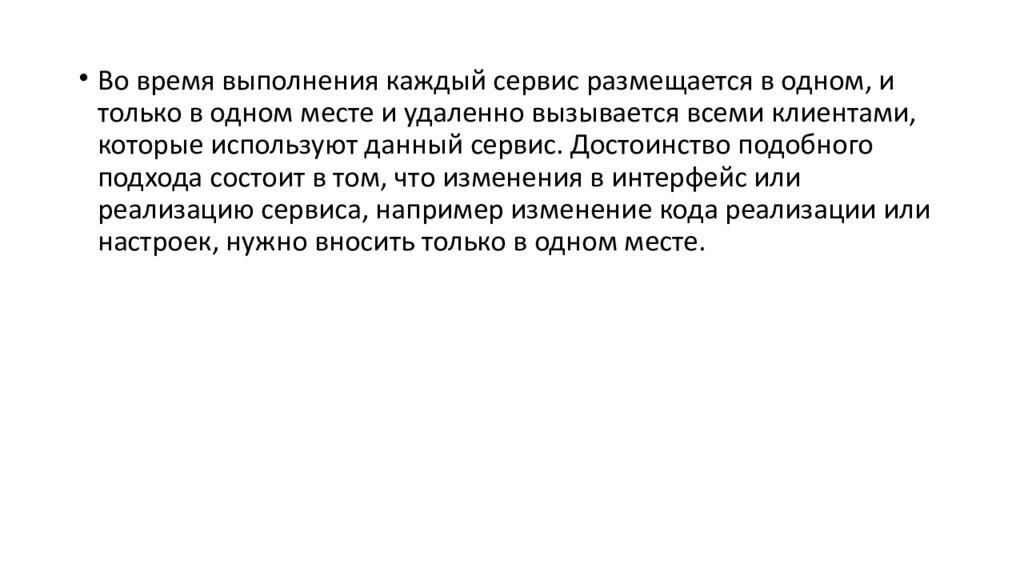

Во время выполнения каждый сервис размещается в одном, и только в одном месте и удаленно вызывается всеми клиентами, которые используют данный сервис. Достоинство подобного подхода состоит в том, что изменения в интерфейс или реализацию сервиса, например изменение кода реализации или настроек, нужно вносить только в одном месте.

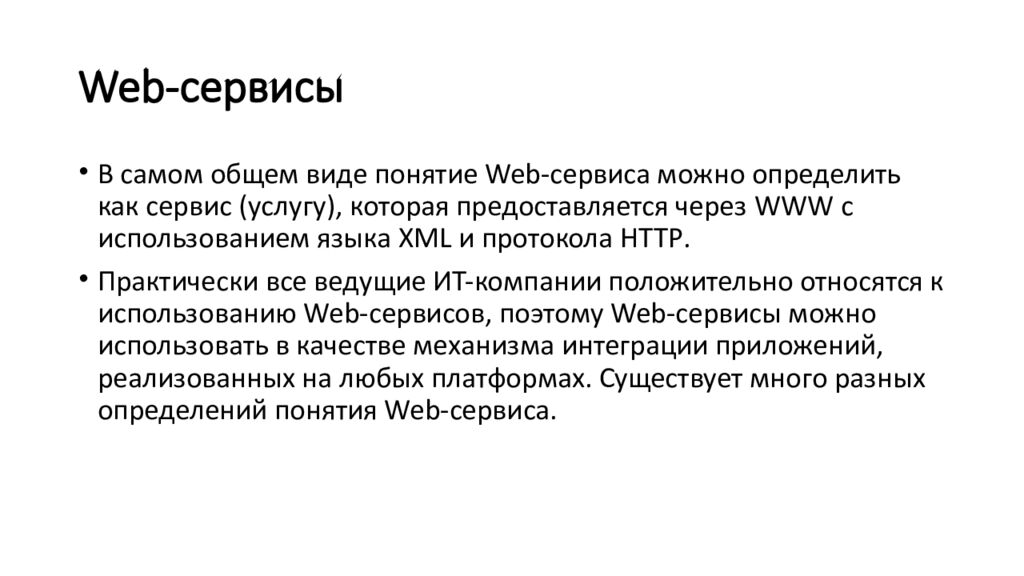

В самом общем виде понятие Web -сервиса можно определить как сервис (услугу), которая предоставляется через WWW с использованием языка XML и протокола HTTP. Практически все ведущие ИТ-компании положительно относятся к использованию Web -сервисов, поэтому Web -сервисы можно использовать в качестве механизма интеграции приложений, реализованных на любых платформах. Существует много разных определений понятия Web -сервиса.

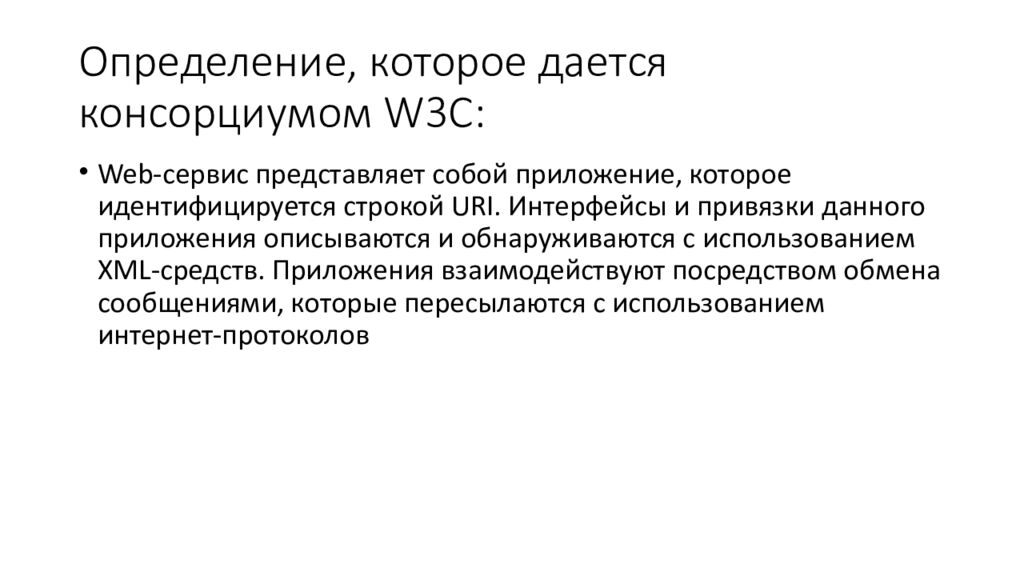

Web -сервис представляет собой приложение, которое идентифицируется строкой URI. Интерфейсы и привязки данного приложения описываются и обнаруживаются с использованием XML -средств. Приложения взаимодействуют посредством обмена сообщениями, которые пересылаются с использованием интернет-протоколов

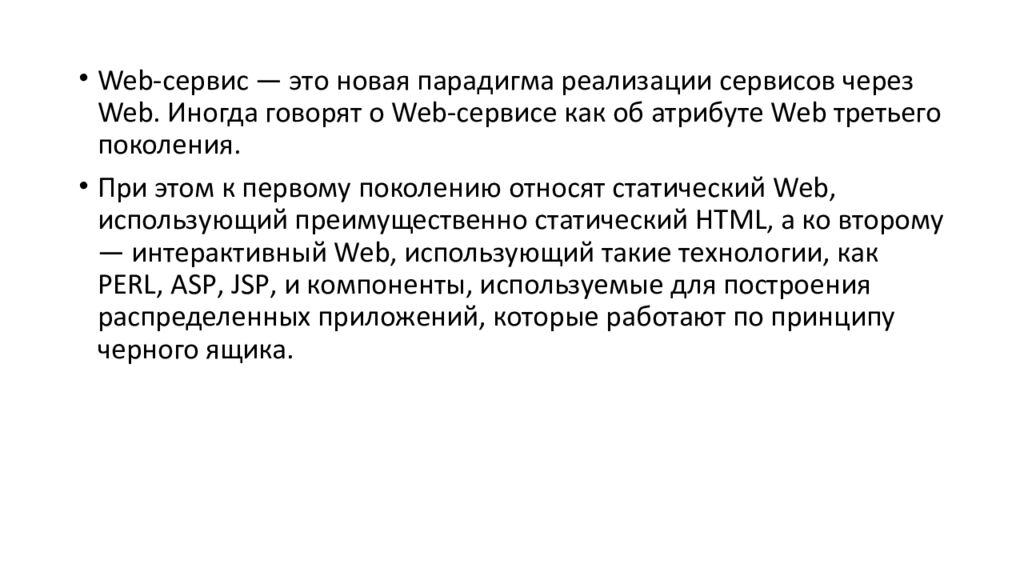

Web -сервис — это новая парадигма реализации сервисов через Web. Иногда говорят о Web -сервисе как об атрибуте Web третьего поколения. При этом к первому поколению относят статический Web, использующий преимущественно статический HTML, а ко второму — интерактивный Web, использующий такие технологии, как PERL, ASP, JSP, и компоненты, используемые для построения распределенных приложений, которые работают по принципу черного ящика.

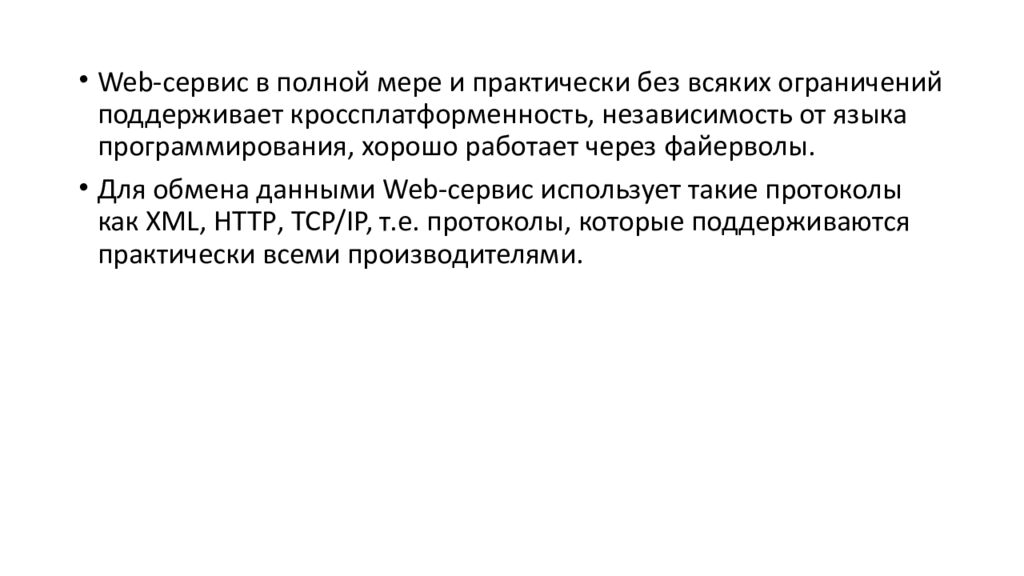

Web -сервис в полной мере и практически без всяких ограничений поддерживает кроссплатформенность, независимость от языка программирования, хорошо работает через файерволы. Для обмена данными Web -сервис использует такие протоколы как XML, HTTP, TCP/IP, т.е. протоколы, которые поддерживаются практически всеми производителями.

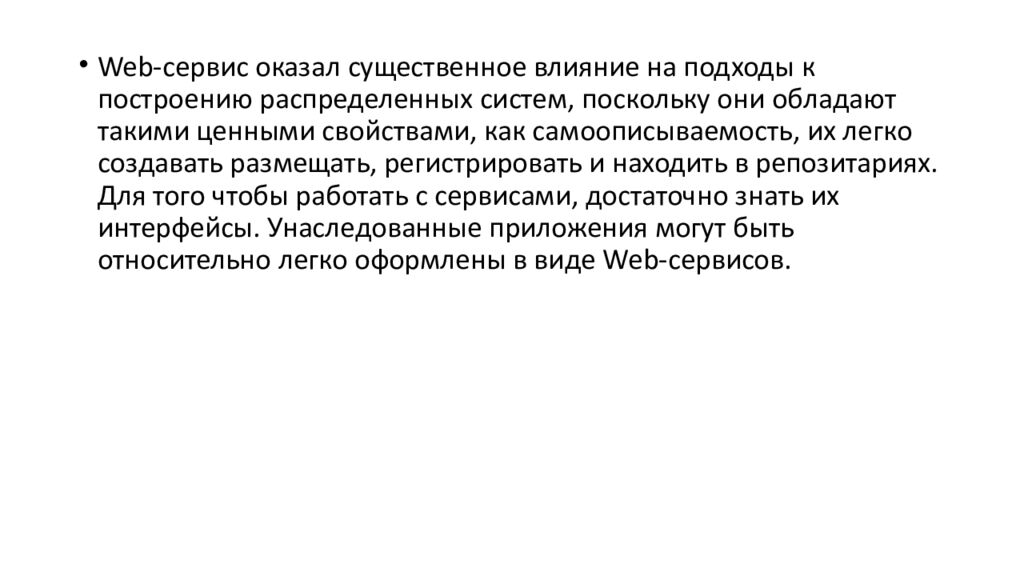

Web -сервис оказал существенное влияние на подходы к построению распределенных систем, поскольку они обладают такими ценными свойствами, как самоописываемость, их легко создавать размещать, регистрировать и находить в репозитариях. Для того чтобы работать с сервисами, достаточно знать их интерфейсы. Унаследованные приложения могут быть относительно легко оформлены в виде Web -сервисов.

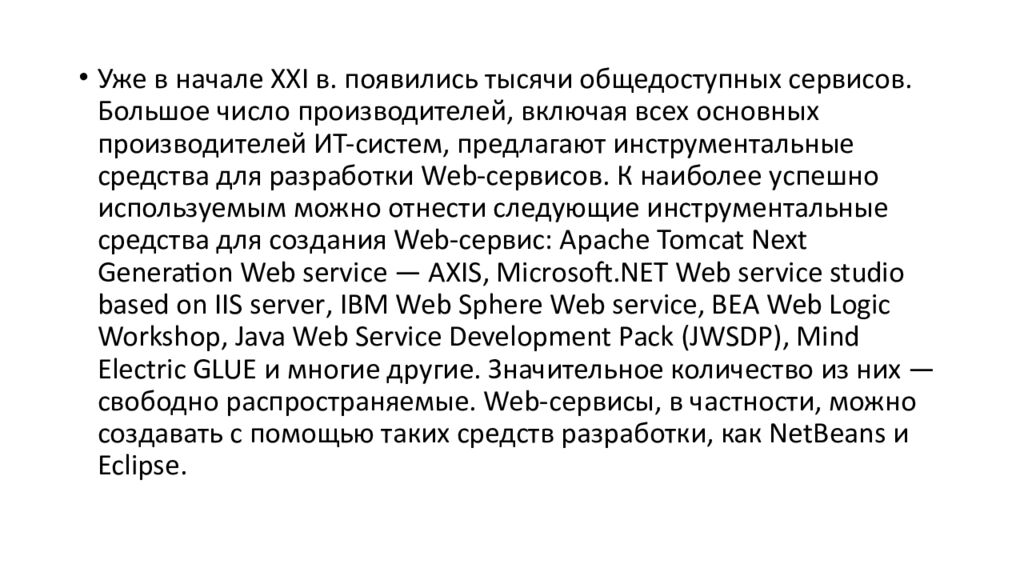

Уже в начале XXI в. появились тысячи общедоступных сервисов. Большое число производителей, включая всех основных производителей ИТ-систем, предлагают инструментальные средства для разработки Web -сервисов. К наиболее успешно используемым можно отнести следующие инструментальные средства для создания Web -сервис: Apache Tomcat Next Generation Web service — AXIS, Microsoft. NET Web service studio based on IIS server, IBM Web Sphere Web service, BEA Web Logic Workshop, Java Web Service Development Pack ( JWSDP ), Mind Electric GLUE и многие другие. Значительное количество из них — свободно распространяемые. Web -сервисы, в частности, можно создавать с помощью таких средств разработки, как NetBeans и Eclipse.

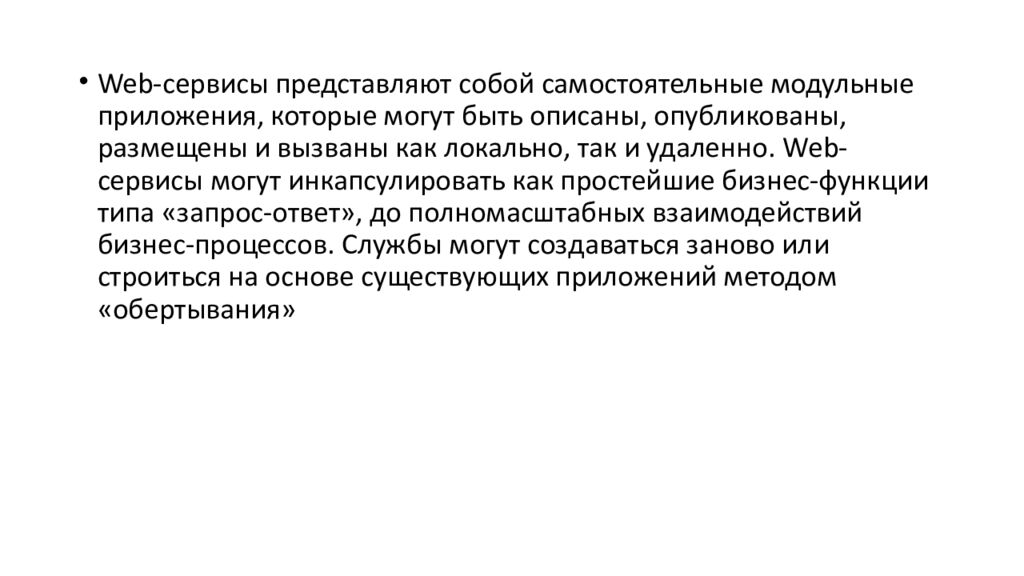

Web -сервисы представляют собой самостоятельные модульные приложения, которые могут быть описаны, опубликованы, размещены и вызваны как локально, так и удаленно. Web -сервисы могут инкапсулировать как простейшие бизнес-функции типа «запрос-ответ», до полномасштабных взаимодействий бизнес-процессов. Службы могут создаваться заново или строиться на основе существующих приложений методом «обертывания»

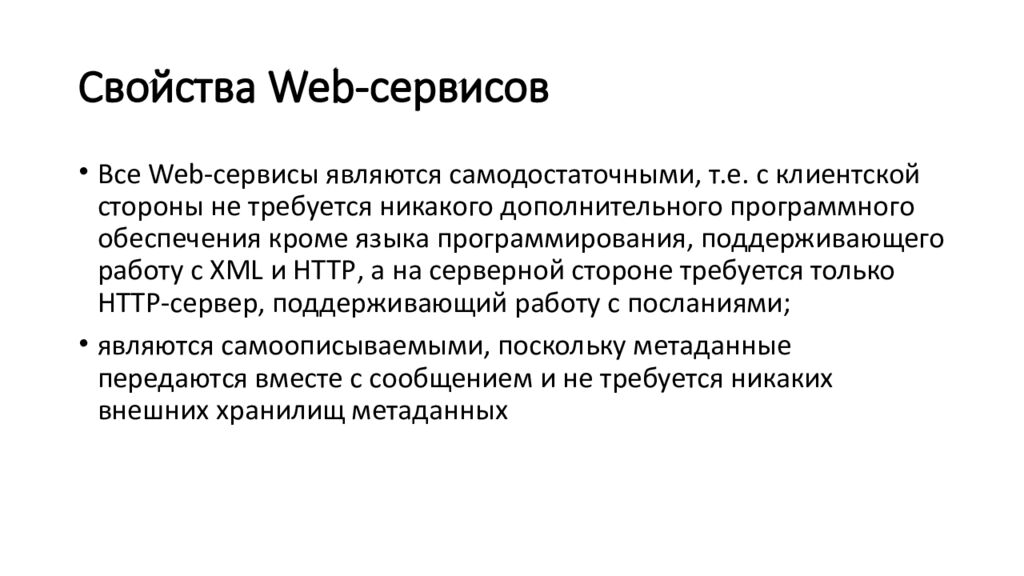

Все Web -сервисы являются самодостаточными, т.е. с клиентской стороны не требуется никакого дополнительного программного обеспечения кроме языка программирования, поддерживающего работу с XML и HTTP, а на серверной стороне требуется только HTTP -сервер, поддерживающий работу с посланиями; являются самоописываемыми, поскольку метаданные передаются вместе с сообщением и не требуется никаких внешних хранилищ метаданных

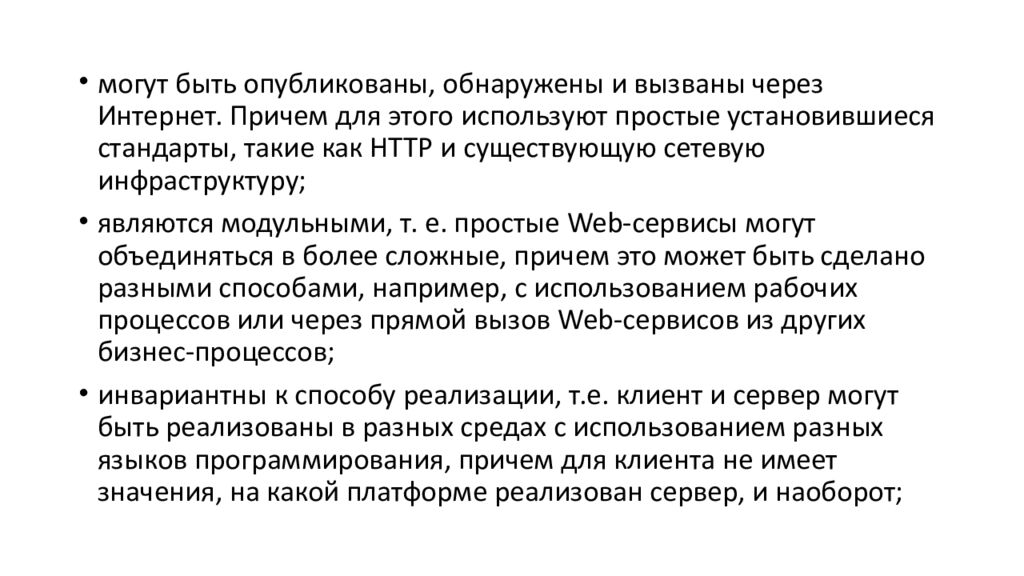

могут быть опубликованы, обнаружены и вызваны через Интернет. Причем для этого используют простые установившиеся стандарты, такие как HTTP и существующую сетевую инфраструктуру; являются модульными, т. е. простые Web -сервисы могут объединяться в более сложные, причем это может быть сделано разными способами, например, с использованием рабочих процессов или через прямой вызов Web -сервисов из других бизнес-процессов; инвариантны к способу реализации, т.е. клиент и сервер могут быть реализованы в разных средах с использованием разных языков программирования, причем для клиента не имеет значения, на какой платформе реализован сервер, и наоборот;

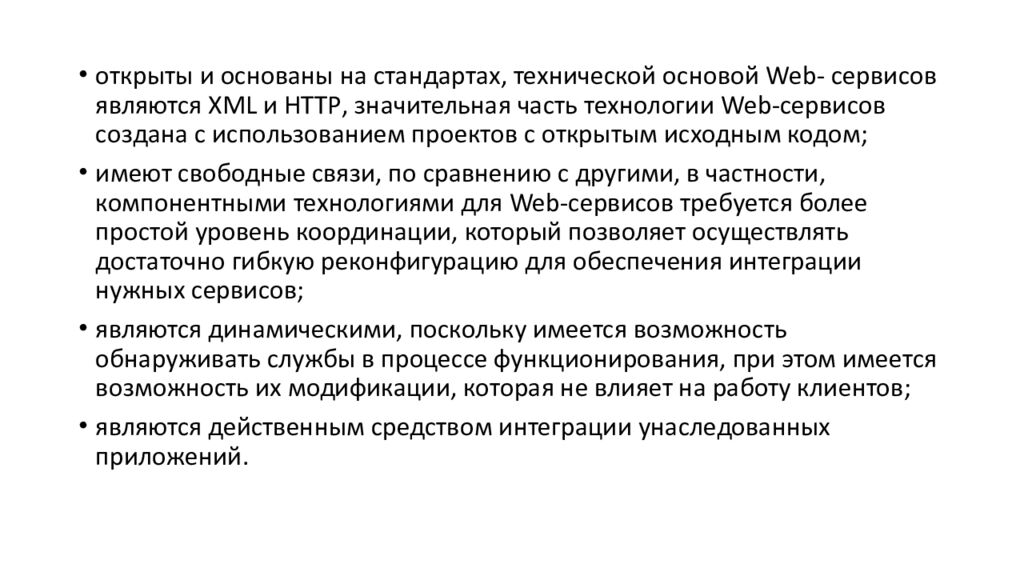

открыты и основаны на стандартах, технической основой Web - сервисов являются XML и HTTP, значительная часть технологии Web -сервисов создана с использованием проектов с открытым исходным кодом; имеют свободные связи, по сравнению с другими, в частности, компонентными технологиями для Web -сервисов требуется более простой уровень координации, который позволяет осуществлять достаточно гибкую реконфигурацию для обеспечения интеграции нужных сервисов; являются динамическими, поскольку имеется возможность обнаруживать службы в процессе функционирования, при этом имеется возможность их модификации, которая не влияет на работу клиентов; являются действенным средством интеграции унаследованных приложений.

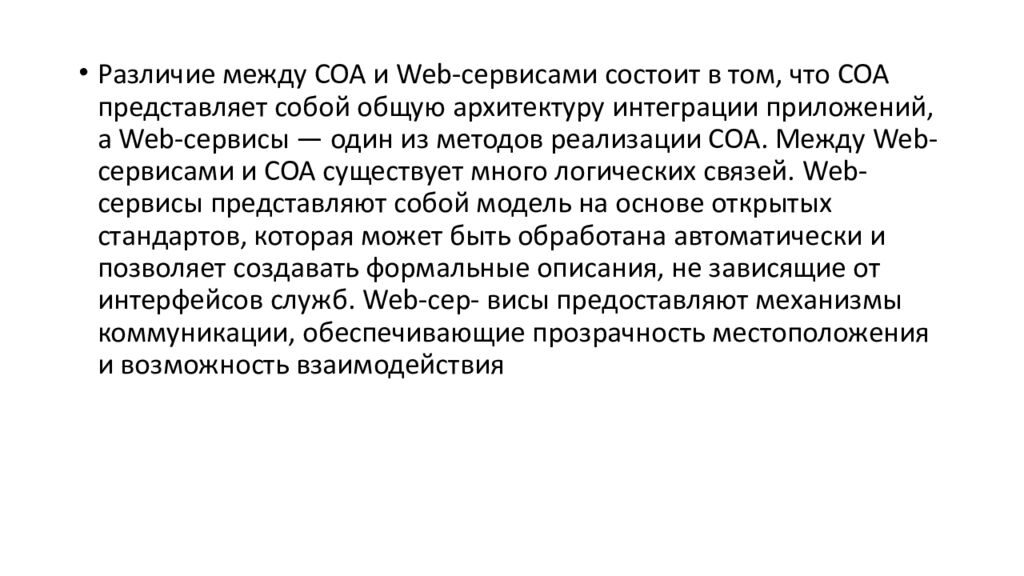

Различие между СОА и Web -сервисами состоит в том, что СОА представляет собой общую архитектуру интеграции приложений, а Web -сервисы — один из методов реализации СОА. Между Web - сервисами и СОА существует много логических связей. Web -сервисы представляют собой модель на основе открытых стандартов, которая может быть обработана автоматически и позволяет создавать формальные описания, не зависящие от интерфейсов служб. Web - cep - висы предоставляют механизмы коммуникации, обеспечивающие прозрачность местоположения и возможность взаимодействия

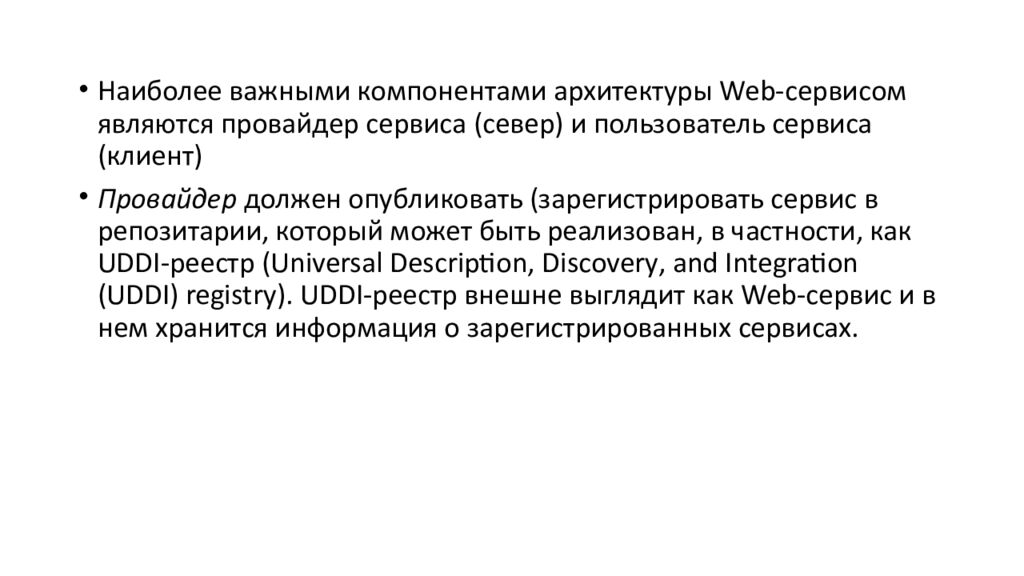

Наиболее важными компонентами архитектуры Web -сервисом являются провайдер сервиса (север) и пользователь сервиса (клиент ) Провайдер должен опубликовать (зарегистрировать сервис в репозитарии, который может быть реализован, в частности, как UDDI -реестр (Universal Description, Discovery, and Integration ( UDDI ) registry ). UDDI -реестр внешне выглядит как Web -сервис и в нем хранится информация о зарегистрированных сервисах.

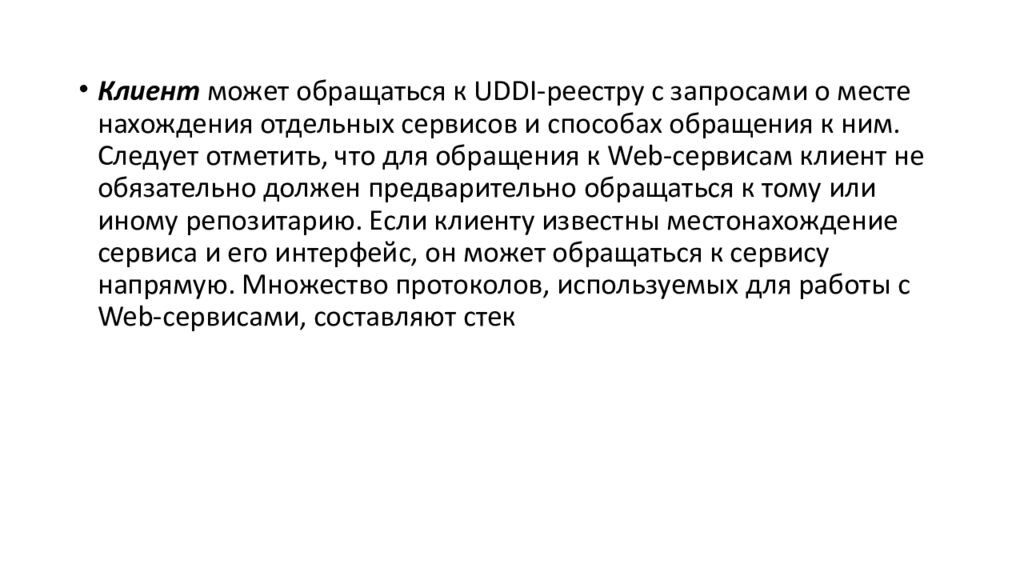

Клиент может обращаться к UDDI -реестру с запросами о месте нахождения отдельных сервисов и способах обращения к ним. Следует отметить, что для обращения к Web -сервисам клиент не обязательно должен предварительно обращаться к тому или иному репозитарию. Если клиенту известны местонахождение сервиса и его интерфейс, он может обращаться к сервису напрямую. Множество протоколов, используемых для работы с Web -сервисами, составляют стек

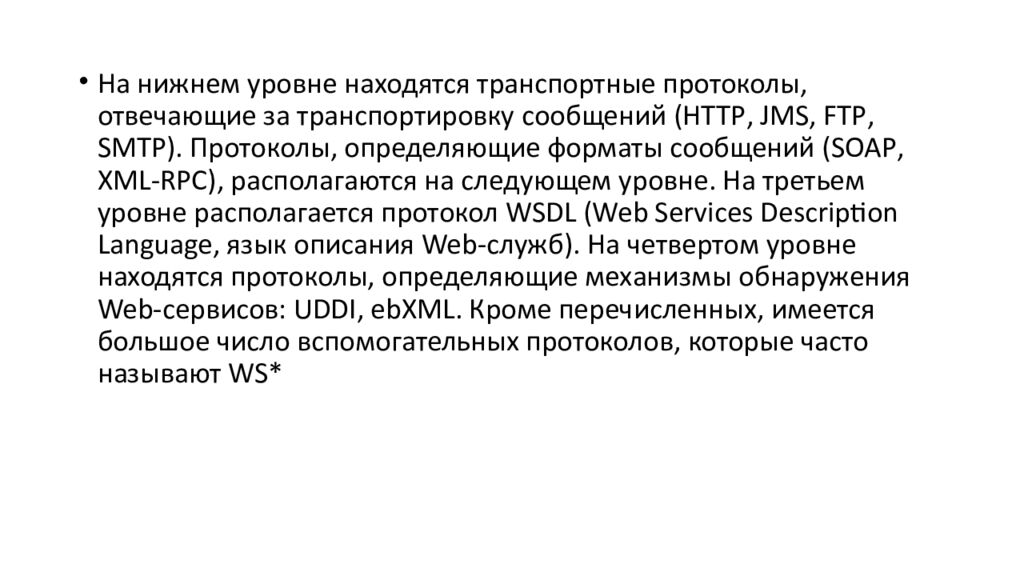

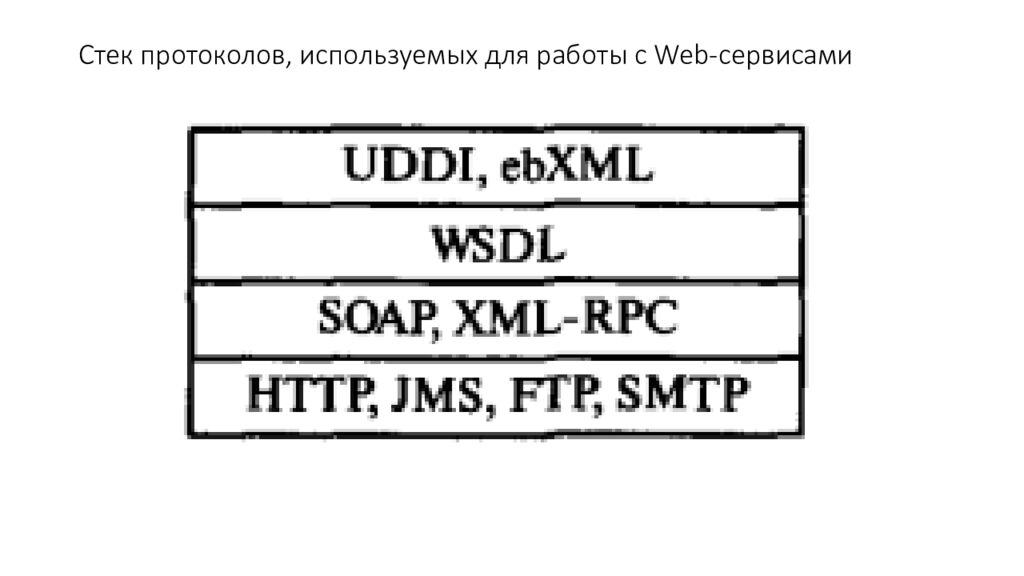

На нижнем уровне находятся транспортные протоколы, отвечающие за транспортировку сообщений ( HTTP, JMS, FTP, SMTP ). Протоколы, определяющие форматы сообщений ( SOAP, XML - RPC ), располагаются на следующем уровне. На третьем уровне располагается протокол WSDL (Web Services Description Language, язык описания Web -служб). На четвертом уровне находятся протоколы, определяющие механизмы обнаружения Web -сервисов: UDDI, ebXML. Кроме перечисленных, имеется большое число вспомогательных протоколов, которые часто называют WS *

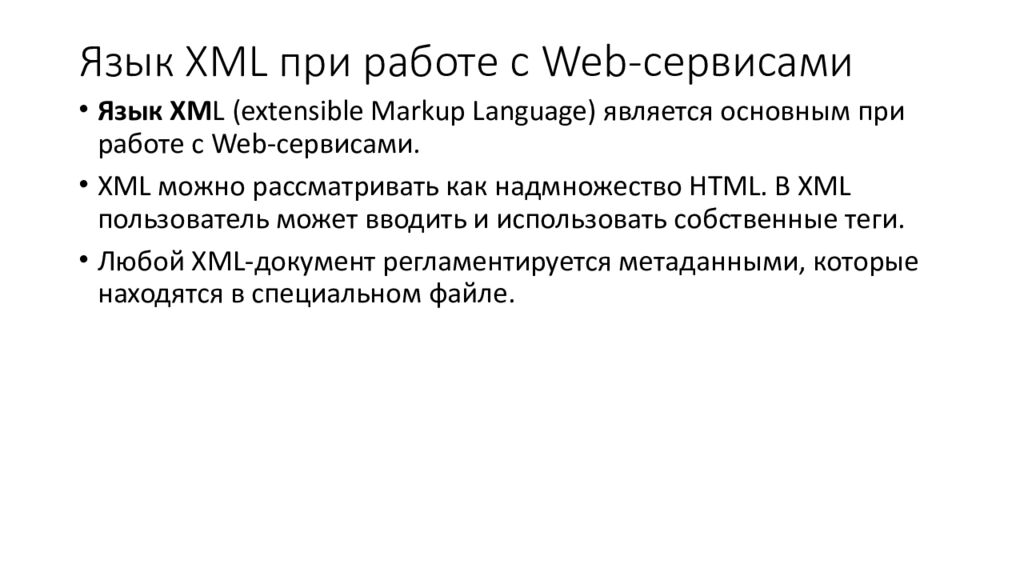

Язык ХМ L ( extensible Markup Language ) является основным при работе с Web -сервисами. XML можно рассматривать как надмножество HTML. В XML пользователь может вводить и использовать собственные теги. Любой XML -документ регламентируется метаданными, которые находятся в специальном файле.

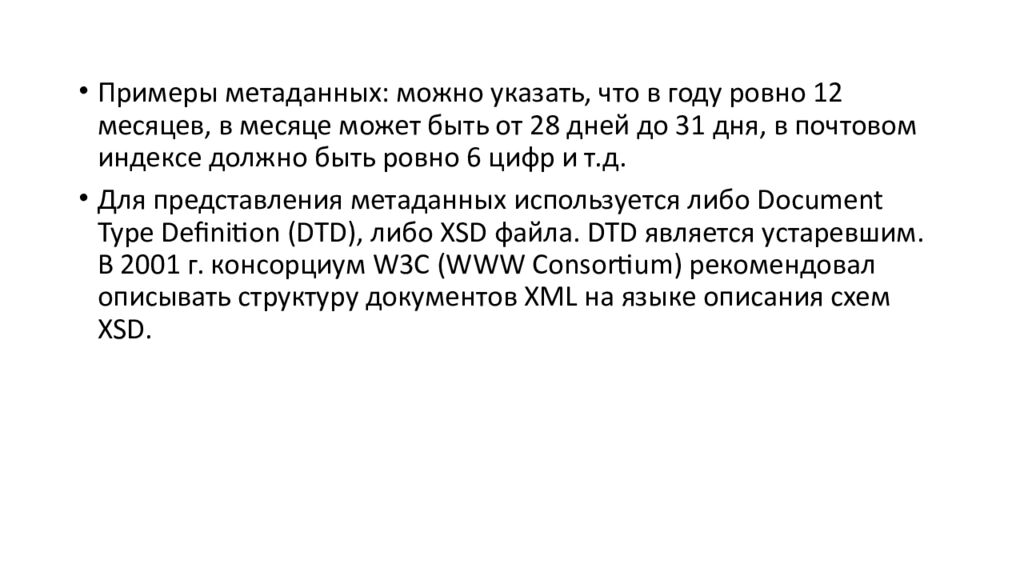

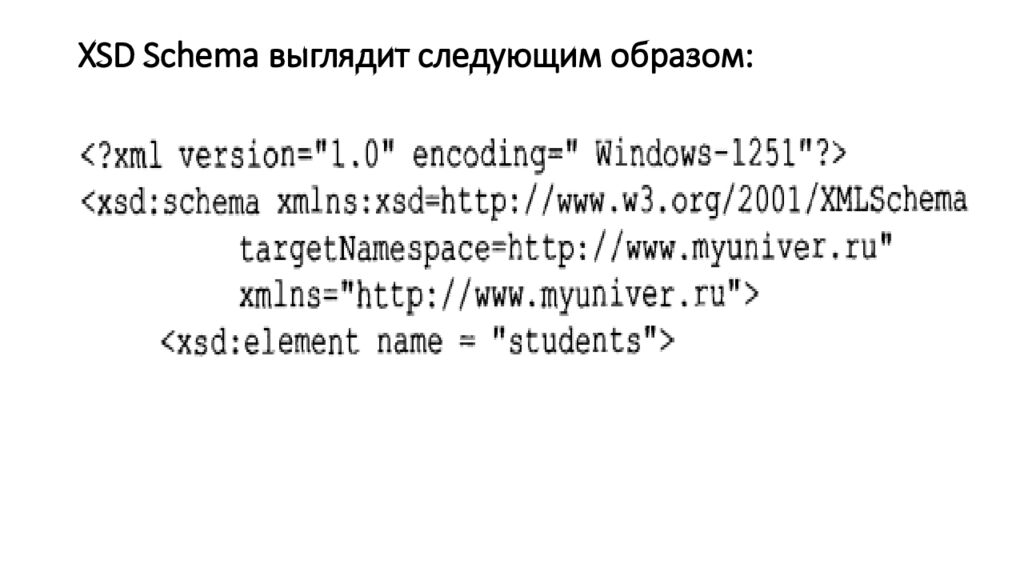

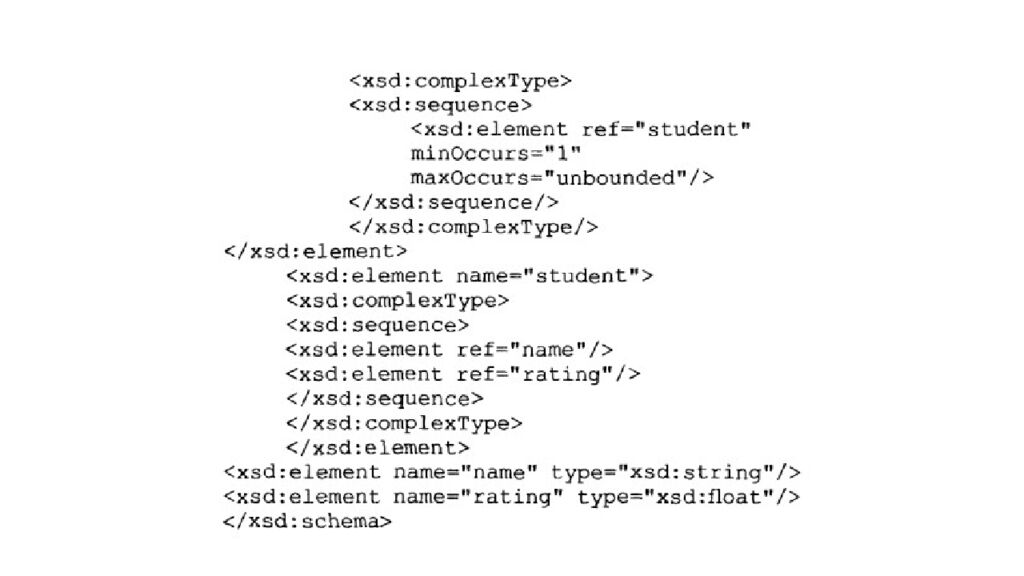

Примеры метаданных: можно указать, что в году ровно 12 месяцев, в месяце может быть от 28 дней до 31 дня, в почтовом индексе должно быть ровно 6 цифр и т.д. Для представления метаданных используется либо Document Type Definition ( DTD ), либо XSD файла. DTD является устаревшим. В 2001 г. консорциум W3C ( WWW Consortium ) рекомендовал описывать структуру документов XML на языке описания схем XSD.

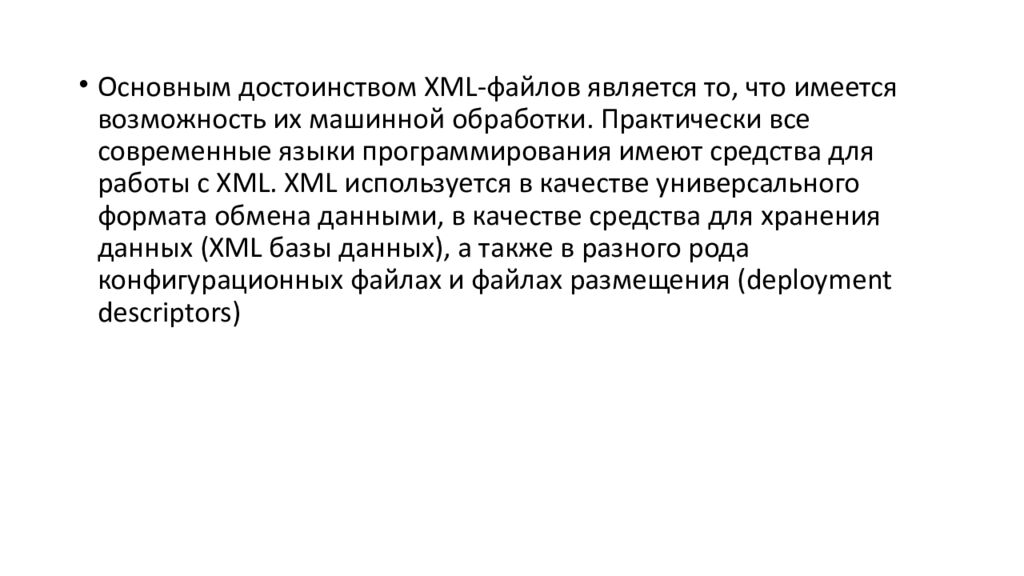

Основным достоинством XML -файлов является то, что имеется возможность их машинной обработки. Практически все современные языки программирования имеют средства для работы с XML. XML используется в качестве универсального формата обмена данными, в качестве средства для хранения данных ( XML базы данных), а также в разного рода конфигурационных файлах и файлах размещения ( deployment descriptors )

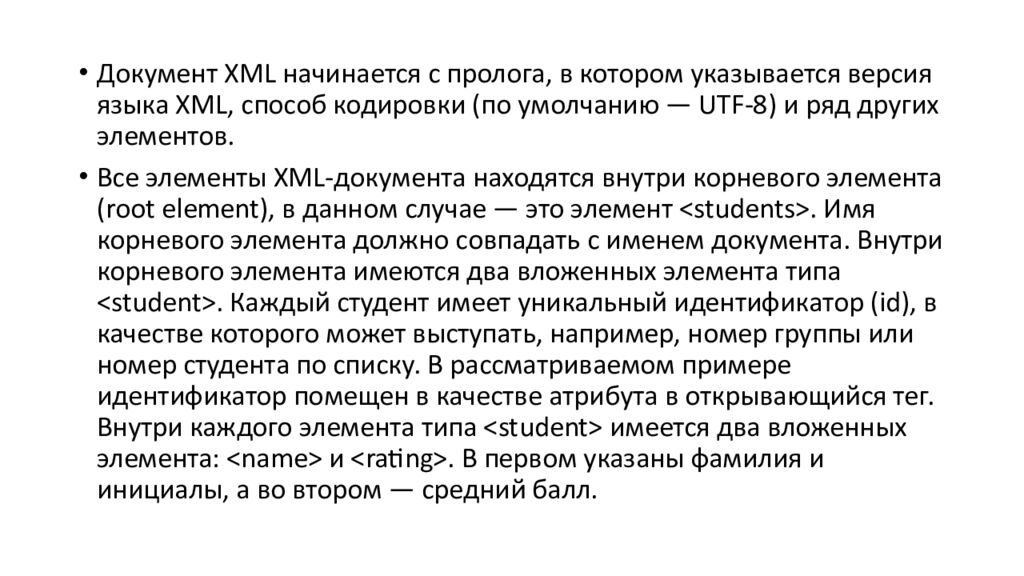

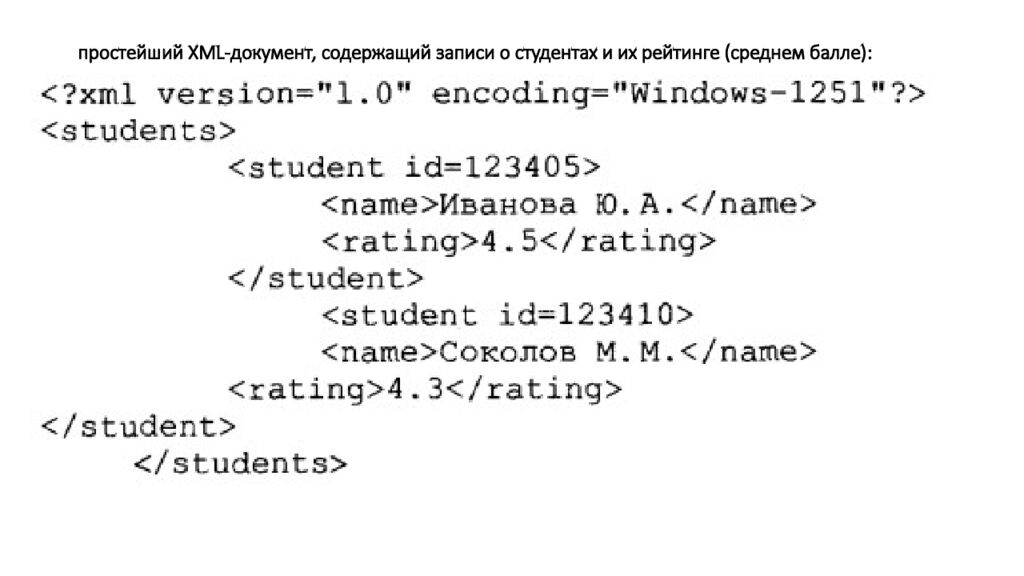

Документ XML начинается с пролога, в котором указывается версия языка XML, способ кодировки (по умолчанию — UTF -8) и ряд других элементов. Все элементы XML -документа находятся внутри корневого элемента ( root element ), в данном случае — это элемент < students >. Имя корневого элемента должно совпадать с именем документа. Внутри корневого элемента имеются два вложенных элемента типа < student >. Каждый студент имеет уникальный идентификатор ( id ), в качестве которого может выступать, например, номер группы или номер студента по списку. В рассматриваемом примере идентификатор помещен в качестве атрибута в открывающийся тег. Внутри каждого элемента типа < student > имеется два вложенных элемента: < name > и < rating >. В первом указаны фамилия и инициалы, а во втором — средний балл.

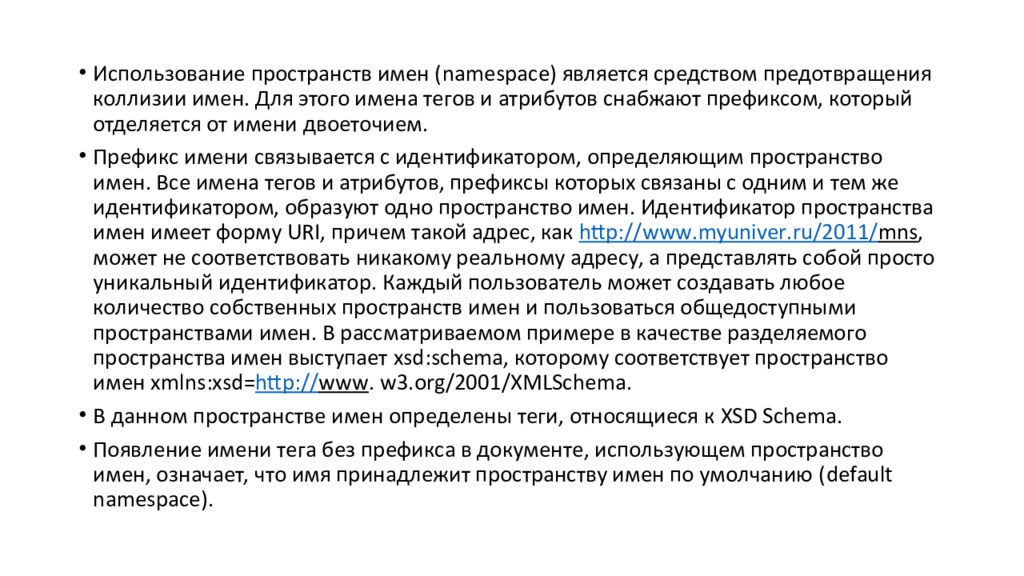

Использование пространств имен ( namespace ) является средством предотвращения коллизии имен. Для этого имена тегов и атрибутов снабжают префиксом, который отделяется от имени двоеточием. Префикс имени связывается с идентификатором, определяющим пространство имен. Все имена тегов и атрибутов, префиксы которых связаны с одним и тем же идентификатором, образуют одно пространство имен. Идентификатор пространства имен имеет форму URI, причем такой адрес, как http :// www. myuniver. ru /2011/ mns, может не соответствовать никакому реальному адресу, а представлять собой просто уникальный идентификатор. Каждый пользователь может создавать любое количество собственных пространств имен и пользоваться общедоступными пространствами имен. В рассматриваемом примере в качестве разделяемого пространства имен выступает xsd : schema, которому соответствует пространство имен xmlns : xsd = http :// www. w 3. org /2001/ XMLSchema. В данном пространстве имен определены теги, относящиеся к XSD Schema. Появление имени тега без префикса в документе, использующем пространство имен, означает, что имя принадлежит пространству имен по умолчанию ( default namespace ).

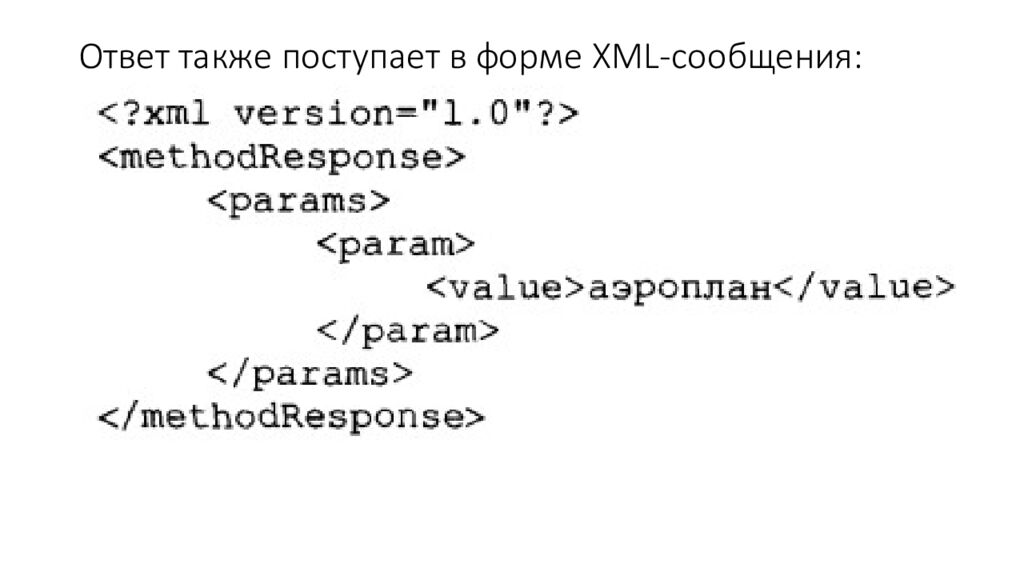

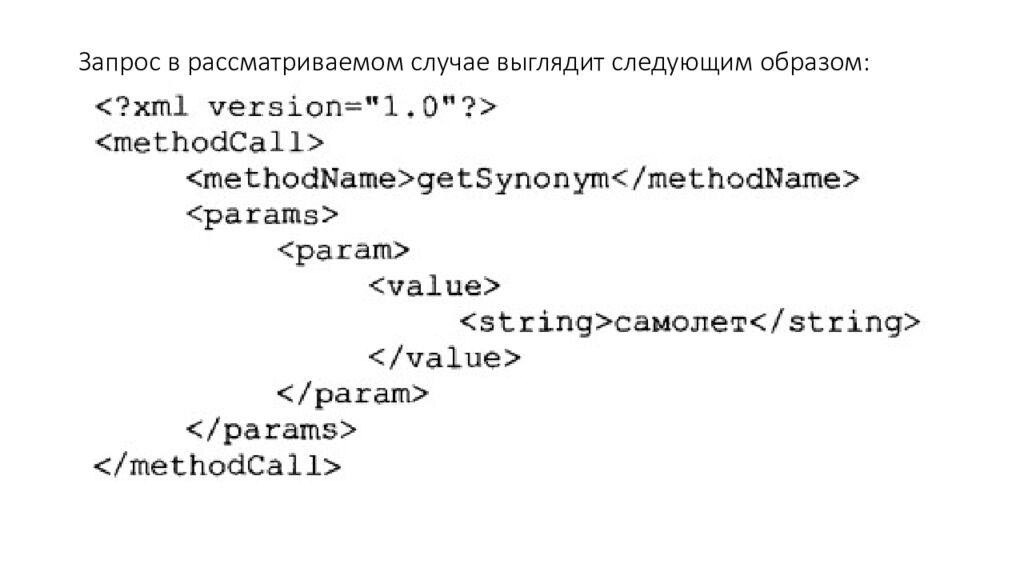

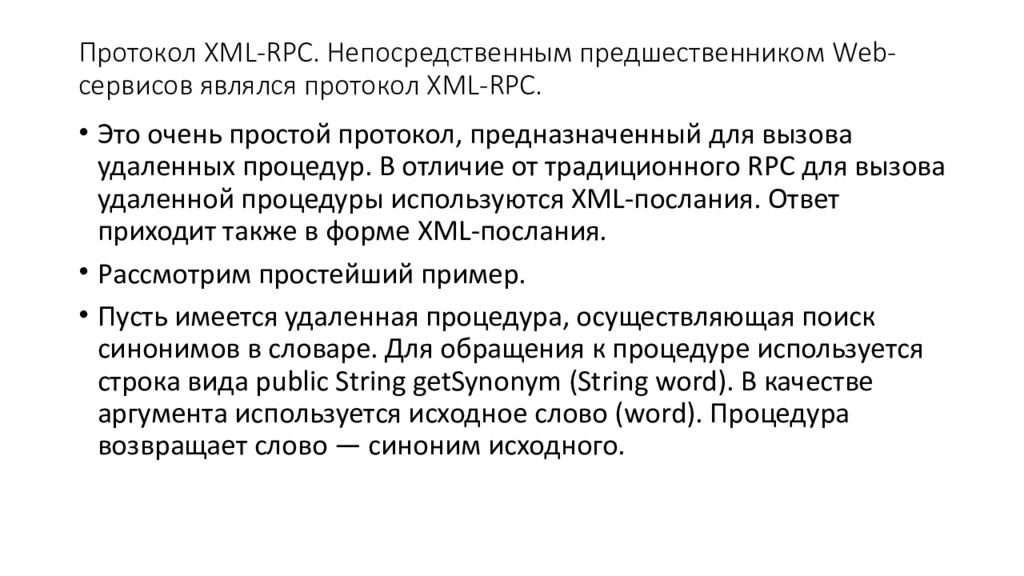

Это очень простой протокол, предназначенный для вызова удаленных процедур. В отличие от традиционного RPC для вызова удаленной процедуры используются XML -послания. Ответ приходит также в форме XML -послания. Рассмотрим простейший пример. Пусть имеется удаленная процедура, осуществляющая поиск синонимов в словаре. Для обращения к процедуре используется строка вида public String getSynonym ( String word ). В качестве аргумента используется исходное слово ( word ). Процедура возвращает слово — синоним исходного.

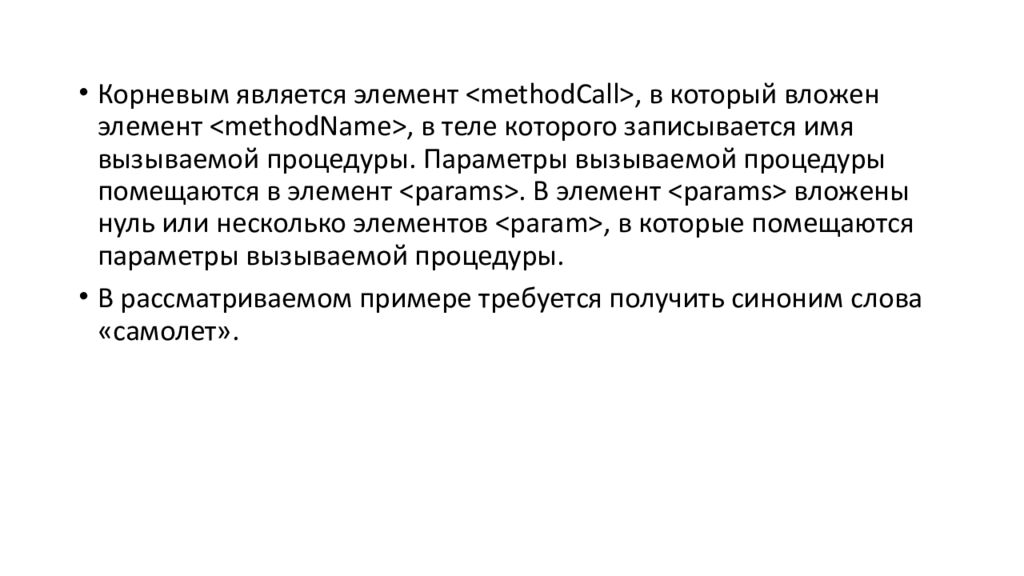

Корневым является элемент < methodCall >, в который вложен элемент < methodName >, в теле которого записывается имя вызываемой процедуры. Параметры вызываемой процедуры помещаются в элемент < params >. В элемент < params > вложены нуль или несколько элементов < рага m >, в которые помещаются параметры вызываемой процедуры. В рассматриваемом примере требуется получить синоним слова «самолет».

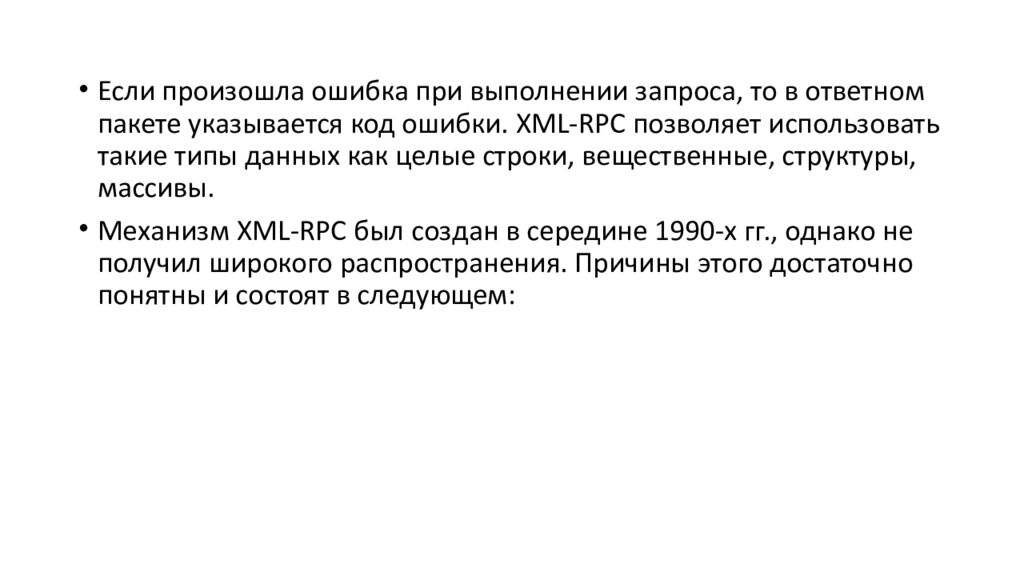

Если произошла ошибка при выполнении запроса, то в ответном пакете указывается код ошибки. XML - RPC позволяет использовать такие типы данных как целые строки, вещественные, структуры, массивы. Механизм XML - RPC был создан в середине 1990-х гг., однако не получил широкого распространения. Причины этого достаточно понятны и состоят в следующем:

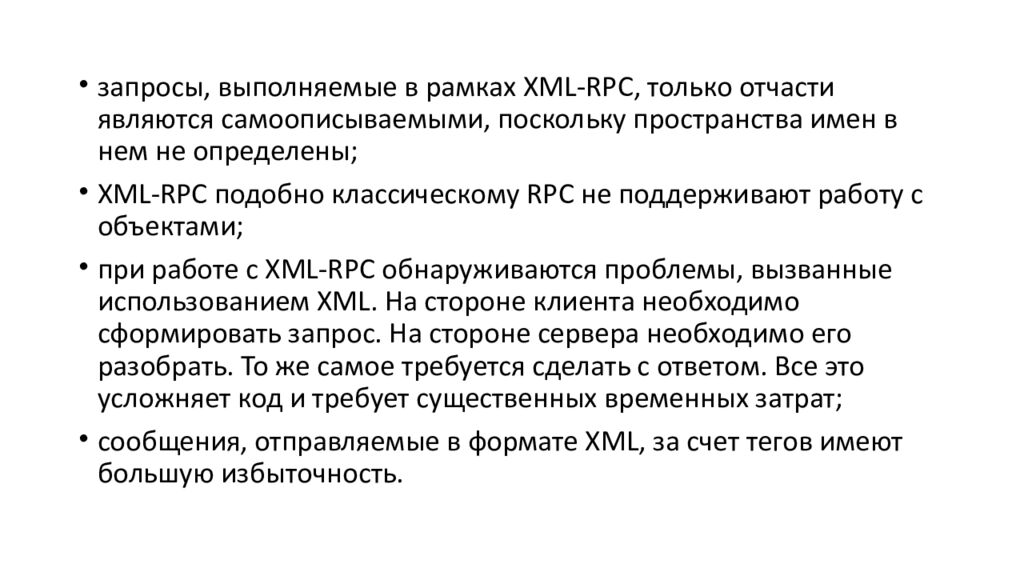

запросы, выполняемые в рамках XML - RPC, только отчасти являются самоописываемыми, поскольку пространства имен в нем не определены; XML - RPC подобно классическому RPC не поддерживают работу с объектами; при работе с XML - RPC обнаруживаются проблемы, вызванные использованием XML. На стороне клиента необходимо сформировать запрос. На стороне сервера необходимо его разобрать. То же самое требуется сделать с ответом. Все это усложняет код и требует существенных временных затрат; сообщения, отправляемые в формате XML, за счет тегов имеют большую избыточность.
