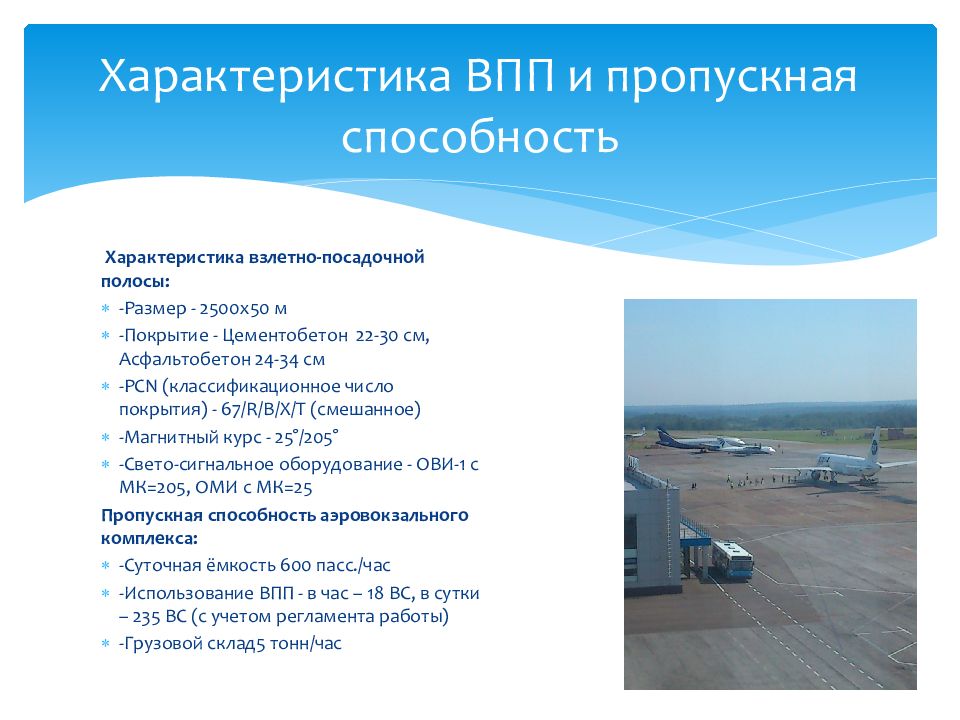

Характеристика взлетно - посадочной полосы: - Размер - 2500х50 м - Покрытие - Цементобетон 22-30 см, Асфальтобетон 24-34 см - PCN (классификационное число покрытия) - 67/ R / B / X / T (смешанное) - Магнитный курс - 25°/205° - Свето-сигнальное оборудование - ОВИ-1 с МК=205, ОМИ с МК=25 Пропускная способность аэровокзального комплекса: - Суточная ёмкость 600 пасс./час - Использование ВПП - в час – 18 ВС, в сутки – 235 ВС (с учетом регламента работы) - Грузовой склад5 тонн/час Характеристика ВПП и пропускная способность

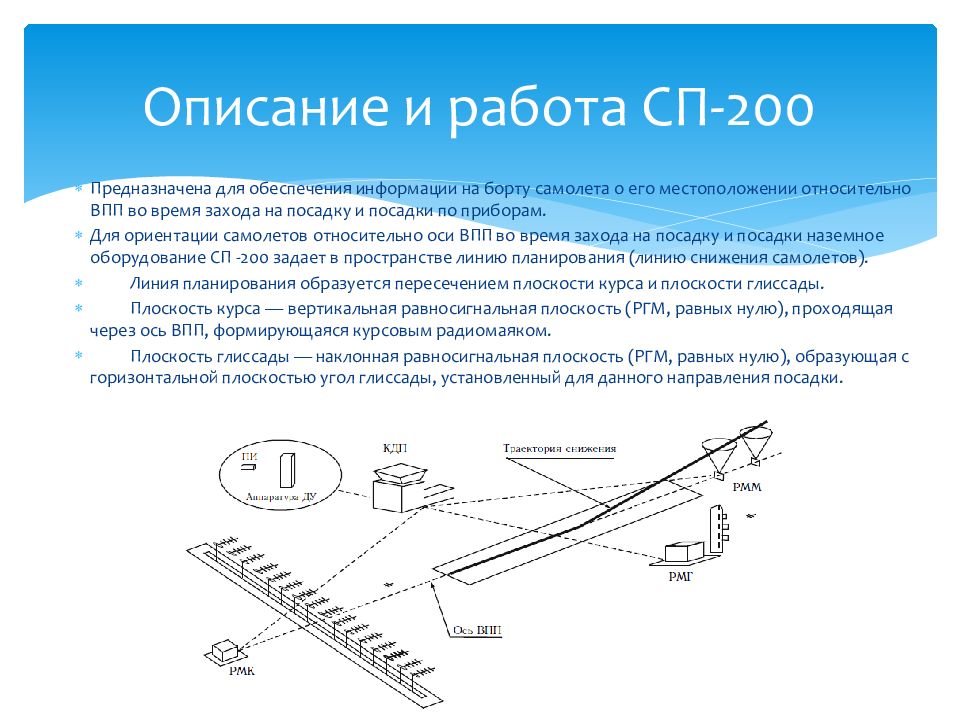

Предназначена для обеспечения информации на борту самолета о его местоположении относительно ВПП во время захода на посадку и посадки по приборам. Для ориентации самолетов относительно оси ВПП во время захода на посадку и посадки наземное оборудование СП -200 задает в пространстве линию планирования (линию снижения самолетов). Линия планирования образуется пересечением плоскости курса и плоскости глиссады. Плоскость курса — вертикальная равносигнальная плоскость (РГМ, равных нулю), проходящая через ось ВПП, формирующаяся курсовым радиомаяком. Плоскость глиссады — наклонная равносигнальная плоскость (РГМ, равных нулю), образующая с горизонтальной плоскостью угол глиссады, установленный для данного направления посадки. Описание и работа СП-200
Аппаратура СП –200 разработана на основе микропроцессоров, микросхем большой степени интеграции, полупроводниковых СВЧ -приборов и полосковых СВЧ - устройств. В СП–200 обеспечивается дистанционное управление, контроль параметров и диагностика оборудования радиомаяков с АДУ, установленного на КДП. Местное управление и диагностика оборудования осуществляется с помощью КПУ. Эксплуатация радиомаяков не требует постоянного присутствия обслуживающего персонала в аппаратных РМК, РМГ. Аппаратура РМК (РМГ) имеет следующие технические данные : основное и резервное питание — однофазное напряжение сети (187 – 264) В, (47 – 63) Гц; аварийное питание - постоянное напряжение (19—29) В от АБ, входящих в состав АИП; время работы от АИП – не менее 2 ч; мощность, потребляемая РМК (РМГ) от сети 220 В 50 Гц — не более 4000 Вт; мощность, потребляемая от сети основной аппаратурой радиомаяка — не более 300 Вт; передающая аппаратура, аппаратура контроля с источниками питания имеют стопроцентный “горячий” резерв; время включения в работу подготовленного к работе радиомаяка — не более 2 мин. время непрерывной работы — 24 ч; средняя наработка на отказ — 6000 ч; средний ресурс работы радиомаяка — 120 000 ч или 15 лет. Характеристика СП-200
Радиомаяк курсовой предназначен для излучения в пространство электромагнитных сигналов, создающих плоскости с разностями глубин модуляции несущей частоты сигналами частот 90 и 150 Гц, равными нулю. РМК устанавливается на расстоянии 1000 м от ВПП. Электропитание радиомаяка: ---основное и резервное от однофазных сетей переменного тока с частотой (47 – 63) Гц и напряжением (187 – 264) В; ---аварийное от АИП напряжением 24 В в течение времени не менее 2 ч. Переключение на питание от аккумуляторных батарей при пропадании напряжения основной и резервной сетей — автоматическое. Мощность, потребляемая радиомаяком от сети, не более 4 кВт, при этом мощность, потребляемая шкафом РМК, не более 300 Вт. Передающая аппаратура, аппаратура формирования и контроля имеет стопроцентный "горячий" резерв. Переключение на резервную аппаратуру — автоматическое. Время включения подготовленного к работе радиомаяка — не более 2 мин. Число частотных каналов — 40. Поляризация излучения — вертикальная. Управление радиомаяком может быть местным или дистанционным. Время переключения радиомаяка на резервный комплект устанавливается от 1 до 6 с. Курсовой радиомаяк
Принцип работы радиомаяка заключается в том, что он создает в зоне своего действия электромагнитное поле, информационным параметром которого является плоскость РГМ, равных нулю. Несущая частота радиомаяка модулируется по амплитуде суммарным и разностным сигналами тональных частот 90 и 150 Гц. В результате сложения полей НБЧ и БЧ сигналов в пространстве образуется поле несущей частоты, глубина модуляции которой частотами 90 и 150 Гц изменяется в пределах зоны действия. На линии курса глубины модуляции не сущей частотами 90 и 150 Гц равны, то есть РГМ равна нулю. При удалении от линии курса РГМ возрастает Принцип действия РМК

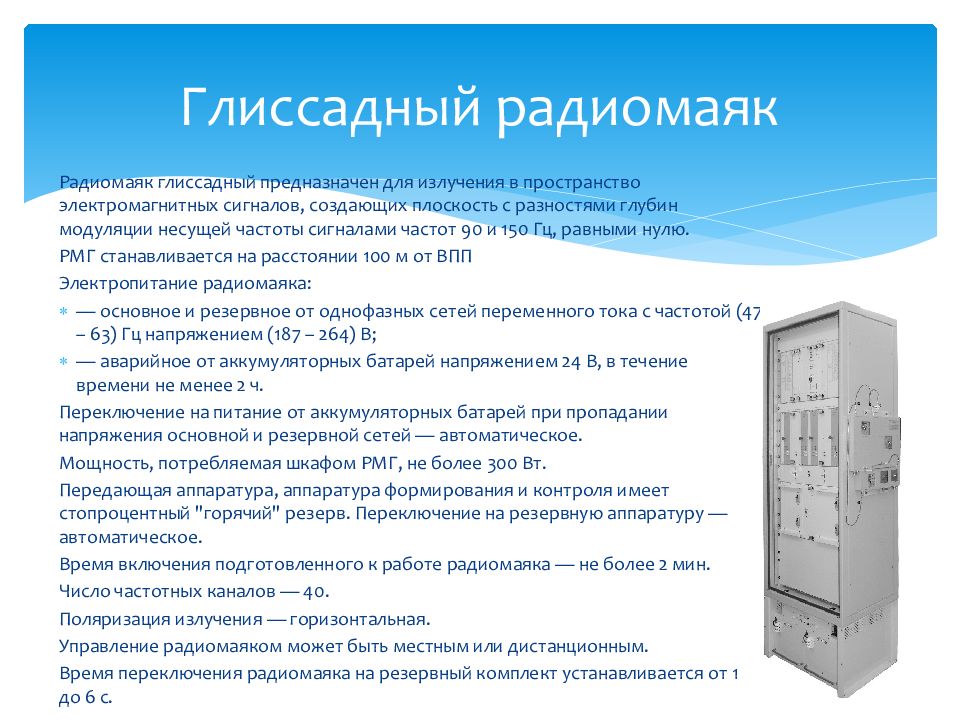

Радиомаяк глиссадный предназначен для излучения в пространство электромагнитных сигналов, создающих плоскость с разностями глубин модуляции несущей частоты сигналами частот 90 и 150 Гц, равными нулю. РМГ станавливается на расстоянии 100 м от ВПП Электропитание радиомаяка: — основное и резервное от однофазных сетей переменного тока с частотой (47 – 63) Гц напряжением (187 – 264) В; — аварийное от аккумуляторных батарей напряжением 24 В, в течение времени не менее 2 ч. Переключение на питание от аккумуляторных батарей при пропадании напряжения основной и резервной сетей — автоматическое. Мощность, потребляемая шкафом РМГ, не более 300 Вт. Передающая аппаратура, аппаратура формирования и контроля имеет стопроцентный "горячий" резерв. Переключение на резервную аппаратуру — автоматическое. Время включения подготовленного к работе радиомаяка — не более 2 мин. Число частотных каналов — 40. Поляризация излучения — горизонтальная. Управление радиомаяком может быть местным или дистанционным. Время переключения радиомаяка на резервный комплект устанавливается от 1 до 6 с. Глиссадный радиомаяк
Принцип работы радиомаяка заключается в том, что он создает в зоне своего действия электромагнитное поле, информационным параметром которого является плоскость РГМ, равных нулю. Несущая частота радиомаяка модулируется по амплитуде суммарным и разностным сигналами тональных частот 90 и 150 Гц. В результате сложения полей НБЧ и БЧ сигналов в пространстве образуется поле несущей частоты, глубина модуляции которой частотами 90 и 150 Гц изменяется в пределах зоны действия. На линии глиссады глубины модуляции несущей частотами 90 и 150 Гц равны, то есть РГМ равна нулю. При удалении от линии глиссады РГМ возрастает Принцип действия РМГ

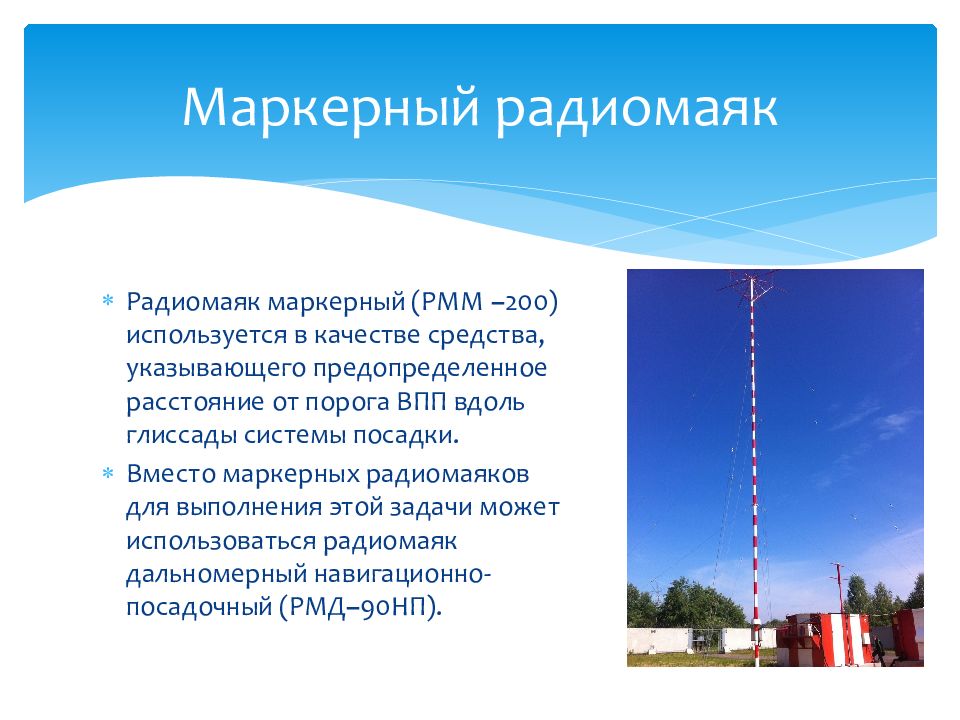

Радиомаяк маркерный (РММ – 200) используется в качестве средства, указывающего предопределенное расстояние от порога ВПП вдоль глиссады системы посадки. Вместо маркерных радиомаяков для выполнения этой задачи может использоваться радиомаяк дальномерный навигационно-посадочный (РМД – 90НП). Маркерный радиомаяк

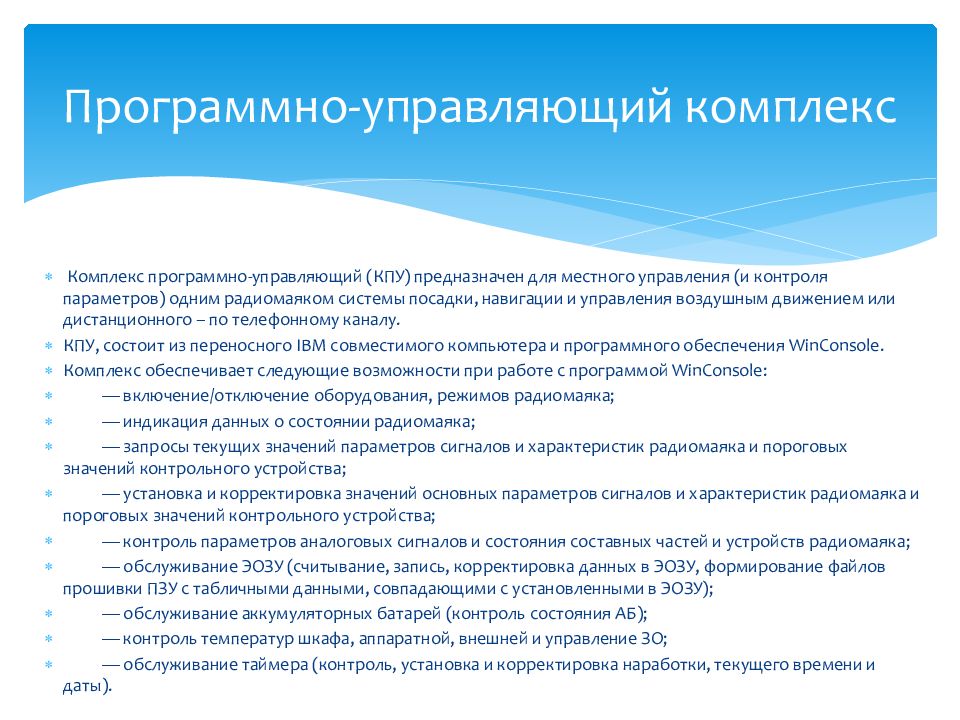

Комплекс программно-управляющий (КПУ) предназначен для местного управления (и контроля параметров) одним радиомаяком системы посадки, навигации и управления воздушным движением или дистанционного – по телефонному каналу. КПУ, состоит из переносного IBM совместимого компьютера и программного обеспечения WinConsole. Комплекс обеспечивает следующие возможности при работе с программой WinConsole : — включение/отключение оборудования, режимов радиомаяка; — индикация данных о состоянии радиомаяка; — запросы текущих значений параметров сигналов и характеристик радиомаяка и пороговых значений контрольного устройства; — установка и корректировка значений основных параметров сигналов и характеристик радиомаяка и пороговых значений контрольного устройства; — контроль параметров аналоговых сигналов и состояния составных частей и устройств радиомаяка; — обслуживание ЭОЗУ (считывание, запись, корректировка данных в ЭОЗУ, формирование файлов прошивки ПЗУ с табличными данными, совпадающими с установленными в ЭОЗУ); — обслуживание аккумуляторных батарей (контроль состояния АБ); — контроль температур шкафа, аппаратной, внешней и управление ЗО; — обслуживание таймера (контроль, установка и корректировка наработки, текущего времени и даты). Программно-управляющий комплекс
является программно-аппаратным комплексом, состоящим из оборудования, входящего в состав АДУ, и программного обеспечения Мультиконсоль. Аппаратура ДУ предназначена для обеспечения непрерывного одновременного контроля состояния всех подключенных к ней радиомаяков, а так же дистанционного управления и контроля параметров сигналов радиомаяков. Связь радиомаяков с АДУ осуществляется по двухпроводным линиям связи или с помощью радиомодемов. Аппаратная часть АДУ состоит из: - системных блоков; - коммутатора; - сервера портов; - монитора; - клавиатуры; - манипулятора «Мышь»; - звуковых колонок; - блока модемов (или радиомодемов) с устройствами защиты. - блока бесперебойного питания; - блока розеток. Аппаратура дистанционного управления

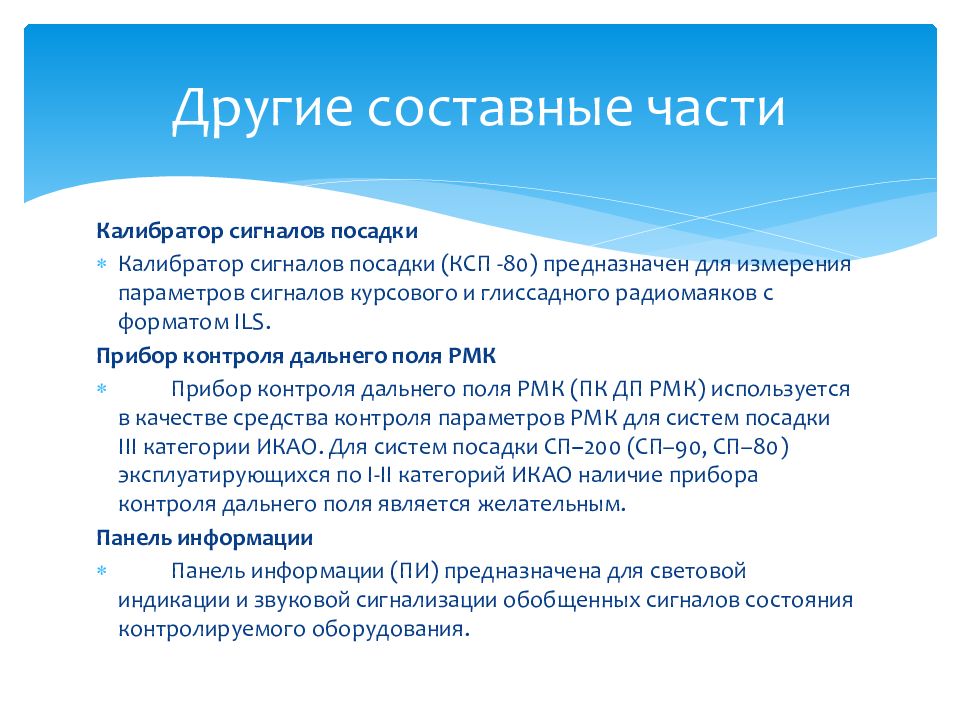

Калибратор сигналов посадки Калибратор сигналов посадки (КСП -80) предназначен для измерения параметров сигналов курсового и глиссадного радиомаяков с форматом ILS. Прибор контроля дальнего поля РМК Прибор контроля дальнего поля РМК (ПК ДП РМК) используется в качестве средства контроля параметров РМК для систем посадки III категории ИКАО. Для систем посадки СП – 200 (СП–90, СП–80) эксплуатирующихся по I-II категорий ИКАО наличие прибора контроля дальнего поля является желательным. Панель информации Панель информации (ПИ) предназначена для световой индикации и звуковой сигнализации обобщенных сигналов состояния контролируемого оборудования. Другие составные части
