Выполнил: Краснов Л.С. Руководитель: Туркевич С.Г.

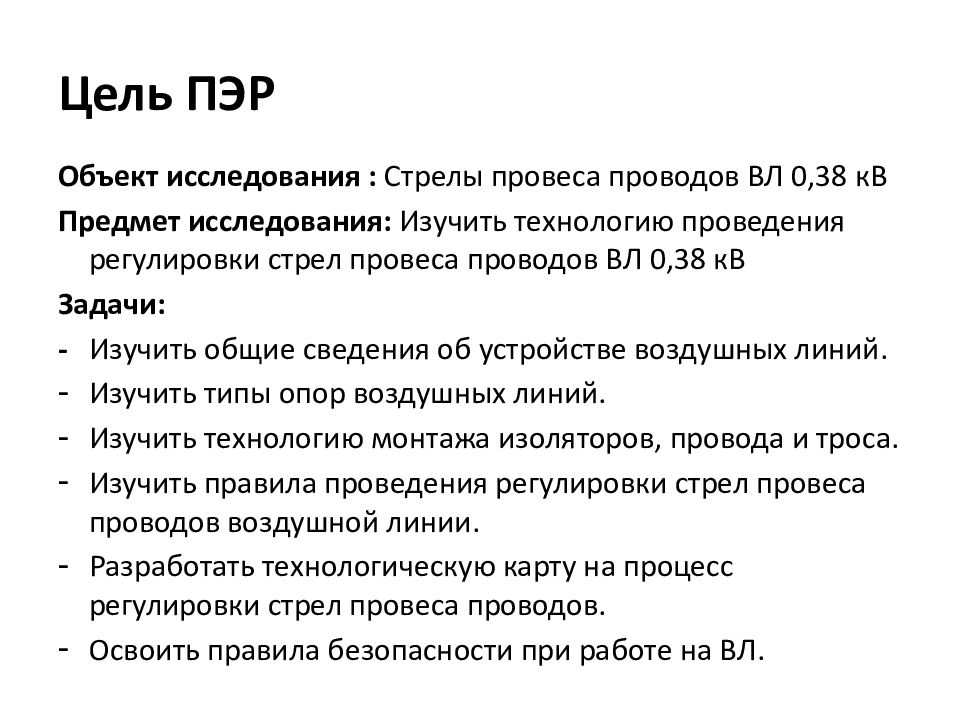

Объект исследования : Стрелы провеса проводов ВЛ 0,38 кВ Предмет исследования: Изучить технологию проведения регулировки стрел провеса проводов ВЛ 0,38 кВ Задачи: - Изучить общие сведения об устройстве воздушных линий. Изучить типы опор воздушных линий. Изучить технологию монтажа изоляторов, провода и троса. Изучить правила проведения регулировки стрел провеса проводов воздушной линии. Разработать технологическую карту на процесс регулировки стрел провеса проводов. Освоить правила безопасности при работе на ВЛ.
Измерение габарита ВЛ с помощью капронового каната 1 — ролик; 2 — отметки; 3 — капроновый канат
Карманный высотомер типа ВК-1 (ПОВЭ )

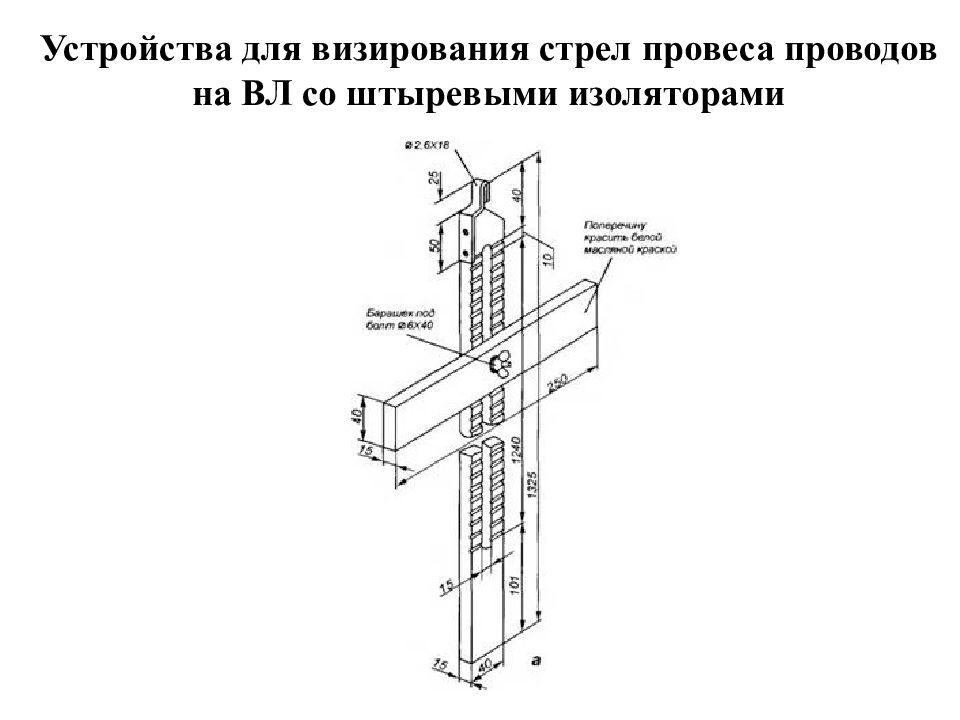

Устройства для визирования стрел провеса проводов на ВЛ со штыревыми изоляторами
Устройства для визирования стрел провеса проводов на ВЛ с подвесными изоляторами 1 — стойка металлической опоры; 2 — окуляр; 3 — рейка с уровнем. 4 — струбцина для крепления;

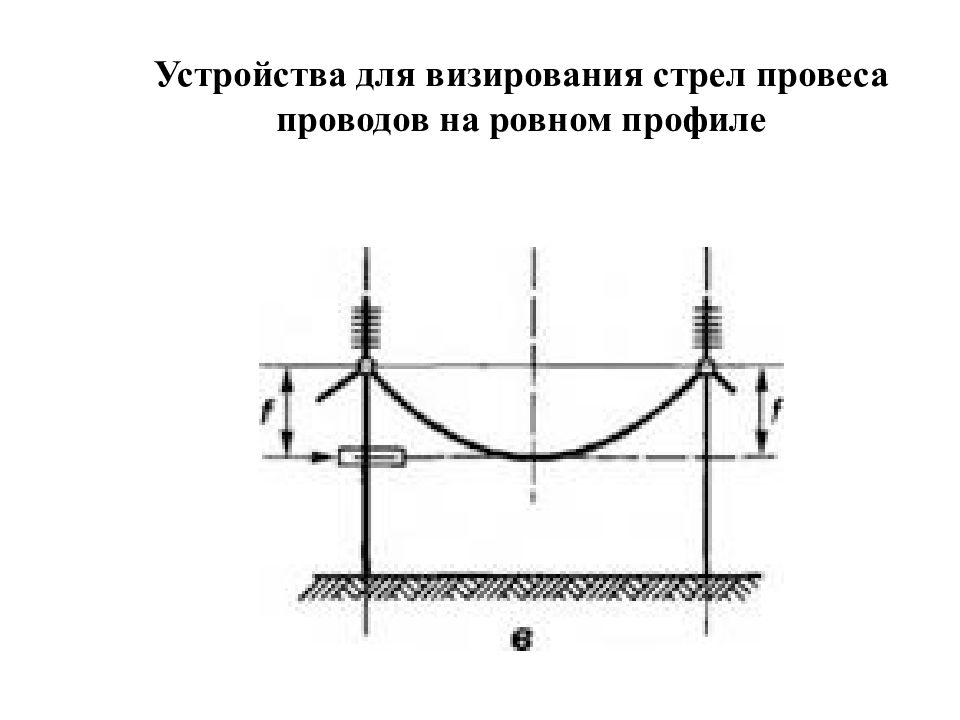

Устройства для визирования стрел провеса проводов на ровном профиле

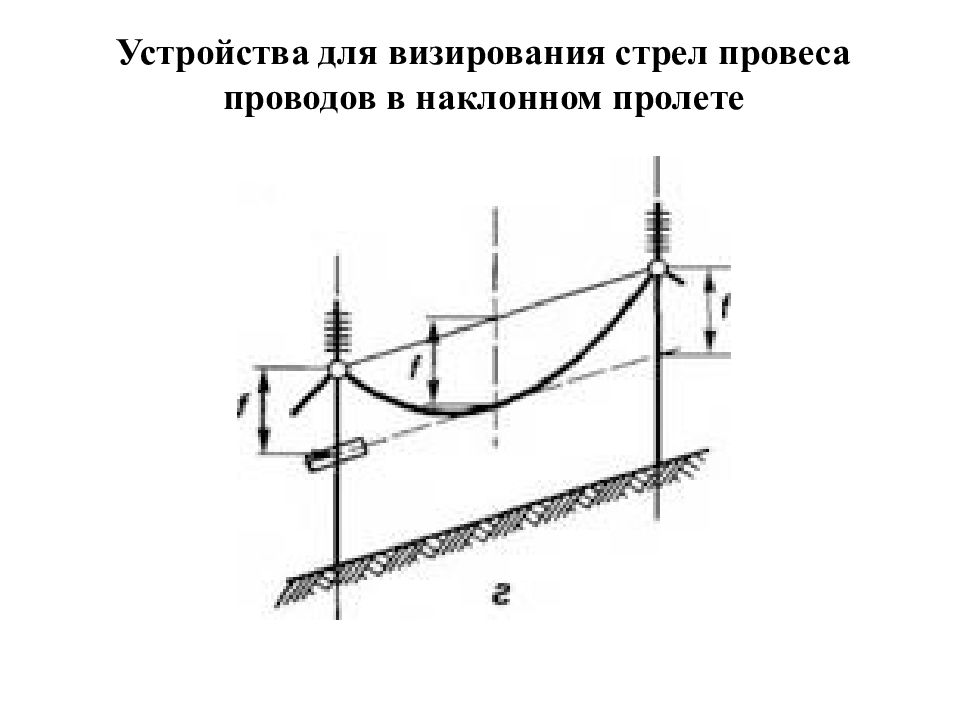

Устройства для визирования стрел провеса проводов в наклонном пролете
Положение провода в пролете АВ - наибольшая стрела провеса; a b - стрела провеса провода на расстоянии с от опоры

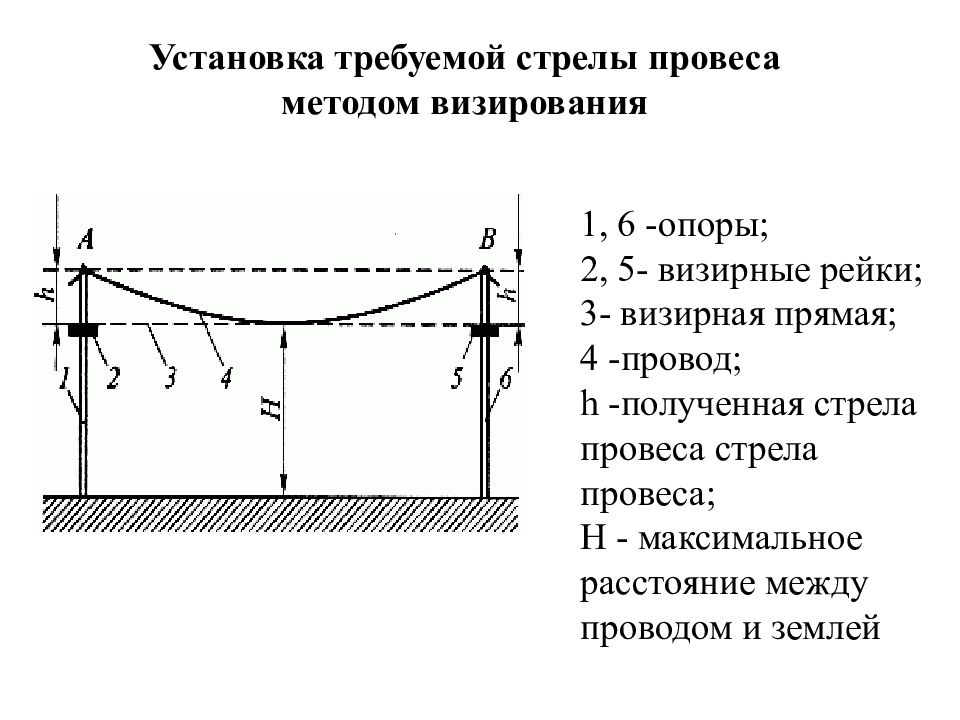

Установка требуемой стрелы провеса методом визирования 1, 6 -опоры; 2, 5- визирные рейки; 3- визирная прямая; 4 -провод; h -полученная стрела провеса стрела провеса; Н - максимальное расстояние между проводом и землей
Последовательность операций :
Спасибо за внимание!
