Тема: «ИРАС (инструмент ручной аварийно-спасательный). Назначение, технические характеристики, устройство и особенности применения инструмента» Учебное занятие № 9 19 сентября 2013 г. ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ № 57 Территориальное подразделение «Нагатино-2» 1
ЦЕЛЬ учебного занятия: дать обучаемым практические знания об устройстве, особенностях применения и обслуживания инструмента ручного аварийно-спасательного ИРАС Учебные вопросы: Основные понятия и определения 2. Назначения, состав и технические характеристики ИРАС 3. Особенности устройства и применения ИРАС 2

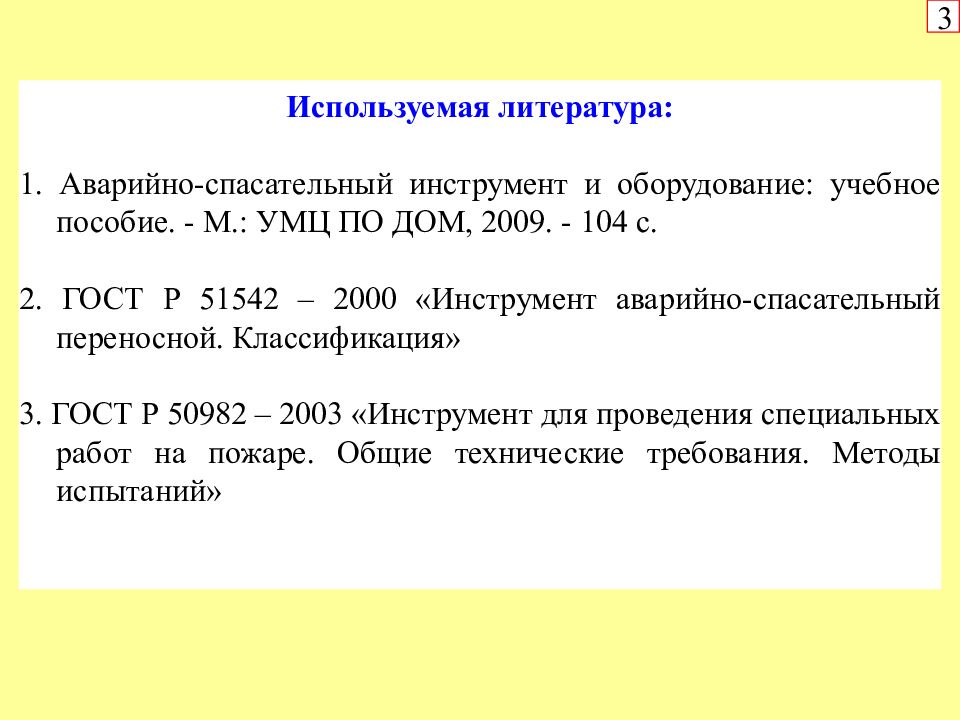

Используемая литература: 1. Аварийно-спасательный инструмент и оборудование: учебное пособие. - М.: УМЦ ПО ДОМ, 2009. - 104 с. 2. ГОСТ Р 51542 – 2000 «Инструмент аварийно-спасательный переносной. Классификация» 3. ГОСТ Р 50982 – 2003 «Инструмент для проведения специальных работ на пожаре. Общие технические требования. Методы испытаний» 3
Классификации аварийно-спасательного инструмента ПРИЗНАКИ КЛАССИФИКАЦИИ По конструктивному исполнению инструмента По классу (виду) операции для фиксации Для перемещения и фиксации для сближения (стягивания) для расширения (разжимания) для деформирования Для разрушения для резания (перерезания) для кусания (перекусыванияния) для сверления для бурения для пиления для дробления для термического разрушения Для герметизации ручной механизированный По степени затрат сил спасателя По степени интегрированности По мобильности источников энергии моноблочный блочный с централизованным питанием автономный для пережимания для закупоривания для накладывания По виду источника энергии (привода) ручной немеханизированный термический пиропатронный пневматический электрический механический гидравлический
5 Основные понятия и определения Переносной немеханизированный аварийно-спасательный инструмент - инструмент без какого-либо привода, исполнительный орган которого приводится в действие за счет мускульной силы спасателя (пожарного) и предназначенный для выполнения первоочередных аварийно-спасательных работ. Первоначальные аварийно-спасательные работы представляют собой боевые действия по спасанию людей и оказанию 1-й доврачебной помощи пострадавшим, а также эвакуацию имущества Комплект универсального немеханизированного переносного инструмента - комплект инструментов, состоящий из одной или двух штанг со специальными замками и набора съемных рабочих органов для выполнения работ на пожарах и в зонах разрушения.

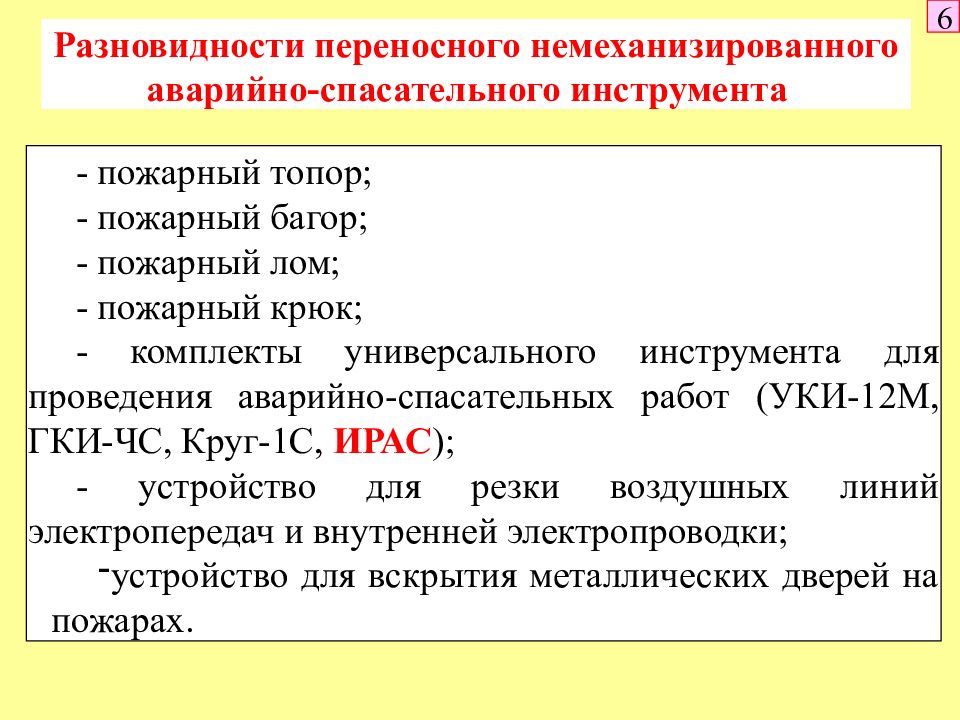

6 Разновидности переносного немеханизированного аварийно-спасательного инструмента - пожарный топор; - пожарный багор; - пожарный лом; - пожарный крюк; - комплекты универсального инструмента для проведения аварийно-спасательных работ (УКИ-12М, ГКИ-ЧС, Круг-1С, ИРАС ); - устройство для резки воздушных линий электропередач и внутренней электропроводки; устройство для вскрытия металлических дверей на пожарах.
7 Разновидности комплектов универсального переносного немеханизированного аварийно-спасательного инструмента - УКИ-12М – комплект универсального инструмента пожарного (спасателя) для проведения аварийно-спасательных работ; - ГКИ-ЧС – групповой комплект инструмента для нештатных аварийно-спасательных формирований; - Круг-1С – комплект инструмента ручной универсальный гидравлический; - ИРАС – инструмент ручной аварийно-спасательный

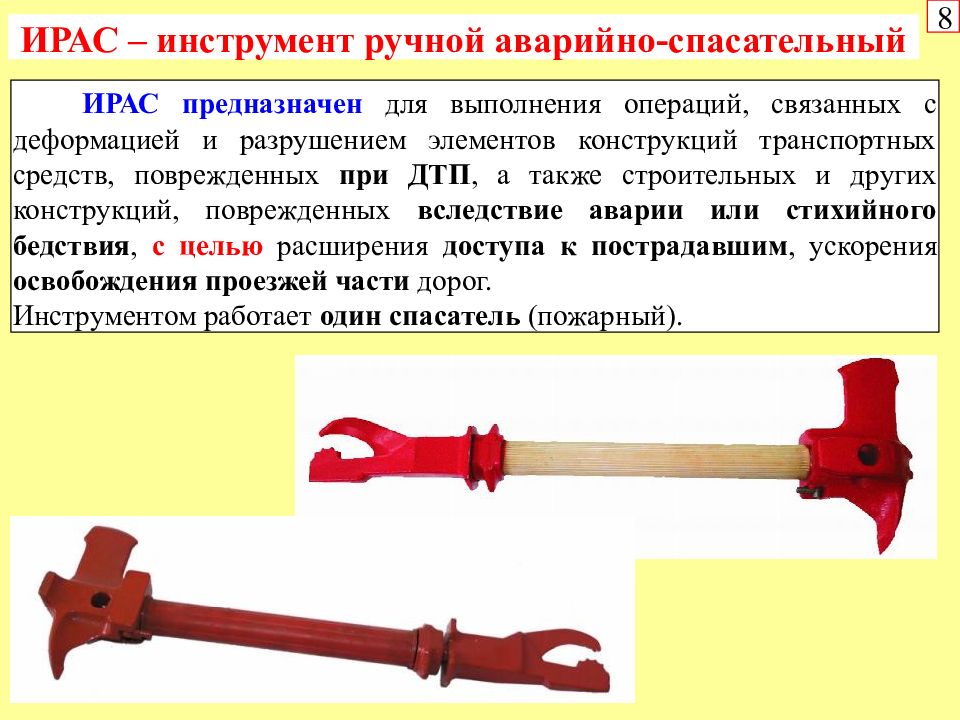

8 ИРАС – инструмент ручной аварийно-спасательный ИРАС предназначен для выполнения операций, связанных с деформацией и разрушением элементов конструкций транспортных средств, поврежденных при ДТП, а также строительных и других конструкций, поврежденных вследствие аварии или стихийного бедствия, с целью расширения доступа к пострадавшим, ускорения освобождения проезжей части дорог. Инструментом работает один спасатель (пожарный).

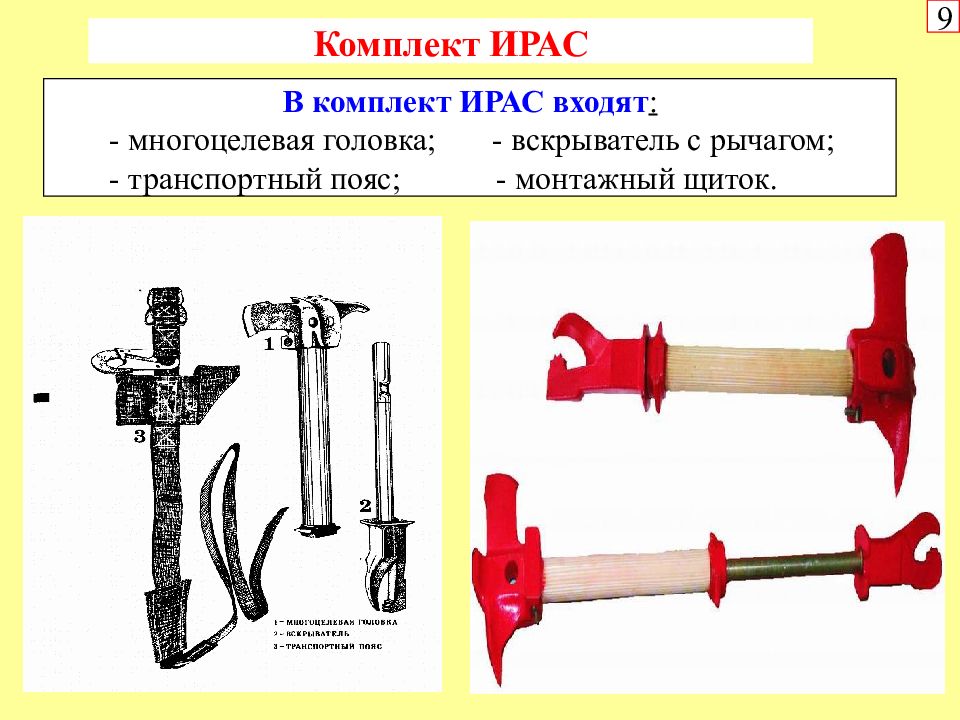

9 Комплект ИРАС В комплект ИРАС входят : - многоцелевая головка; - вскрыватель с рычагом; - транспортный пояс; - монтажный щиток.

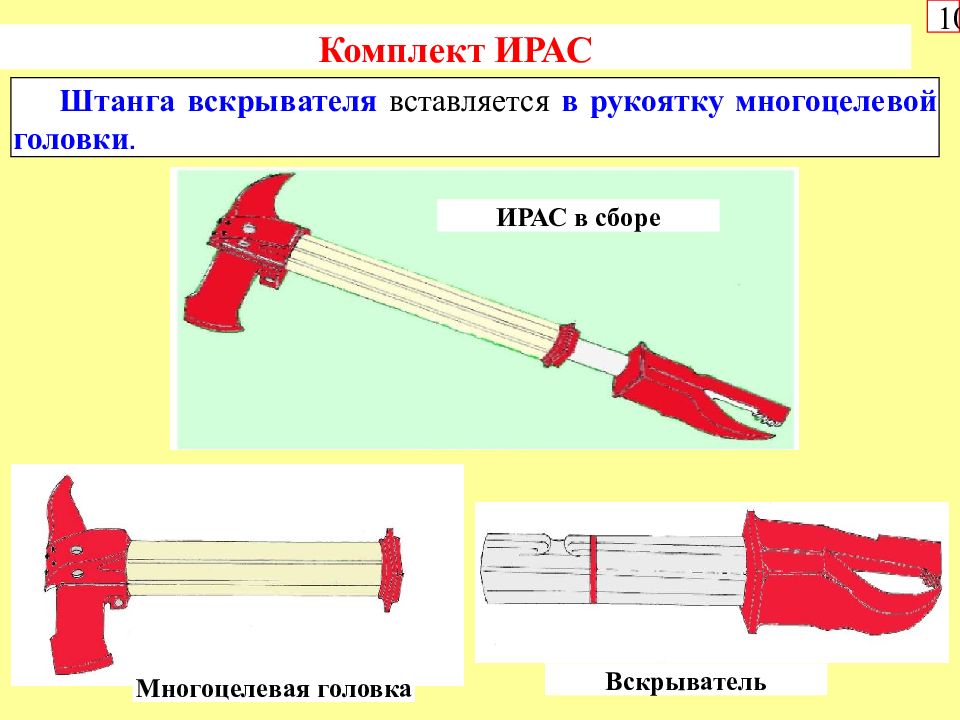

10 Комплект ИРАС Штанга вскрывателя вставляется в рукоятку многоцелевой головки. ИРАС в сборе Многоцелевая головка Вскрыватель

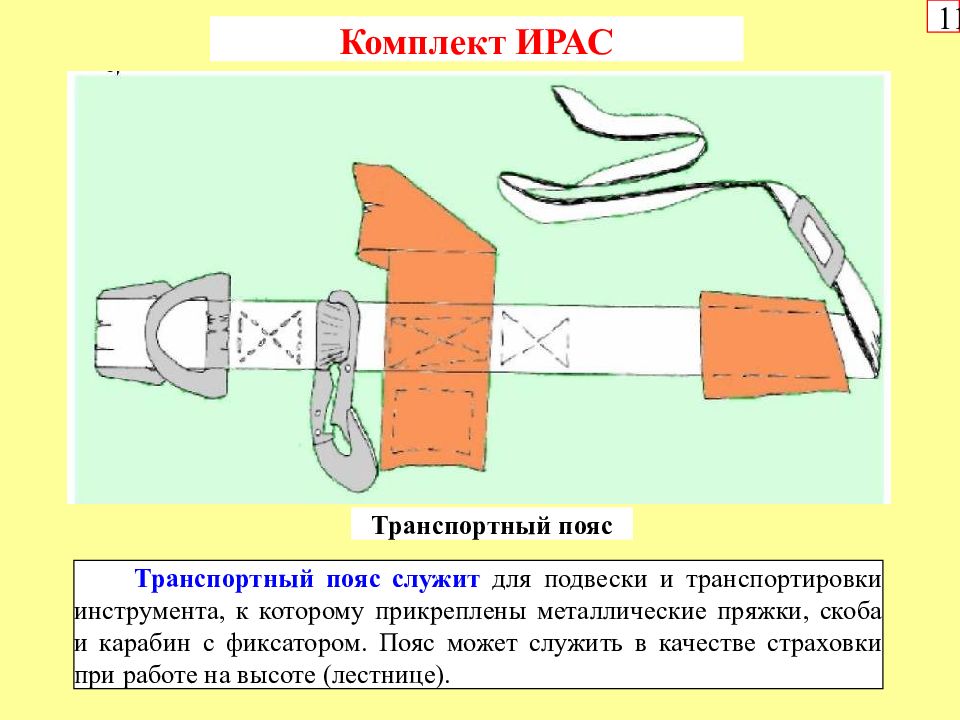

11 Комплект ИРАС Транспортный пояс Транспортный пояс служит для подвески и транспортировки инструмента, к которому прикреплены металлические пряжки, скоба и карабин с фиксатором. Пояс может служить в качестве страховки при работе на высоте (лестнице).

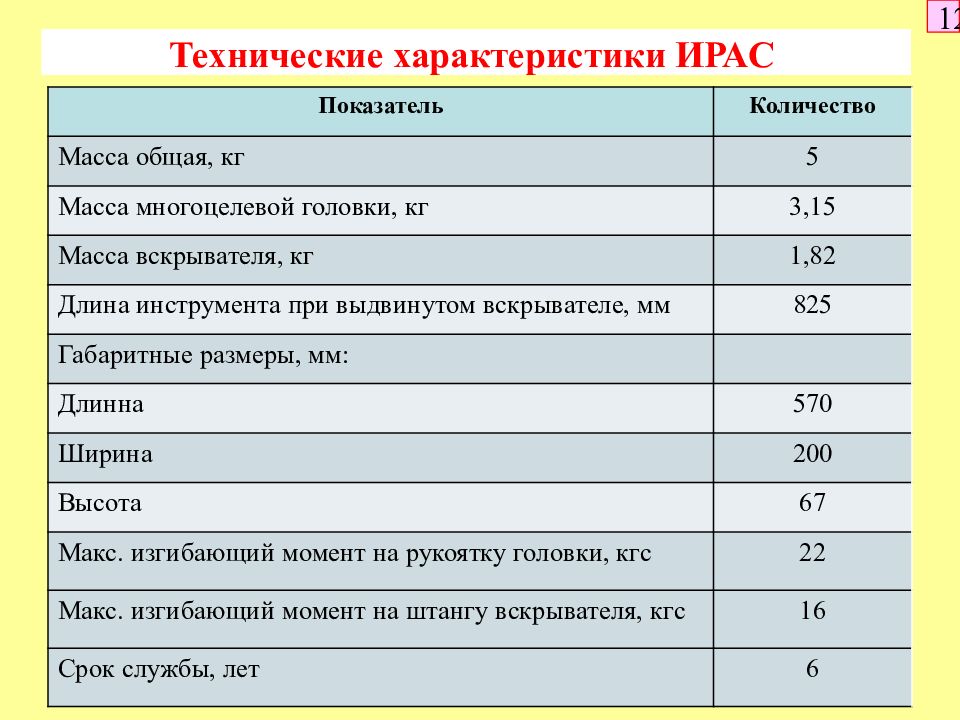

12 Технические характеристики ИРАС Показатель Количество Масса общая, кг 5 Масса многоцелевой головки, кг 3,15 Масса вскрывателя, кг 1,82 Длина инструмента при выдвинутом вскрывателе, мм 825 Габаритные размеры, мм: Длинна 570 Ширина 200 Высота 67 Макс. изгибающий момент на рукоятку головки, кгс 22 Макс. изгибающий момент на штангу вскрывателя, кгс 16 Срок службы, лет 6

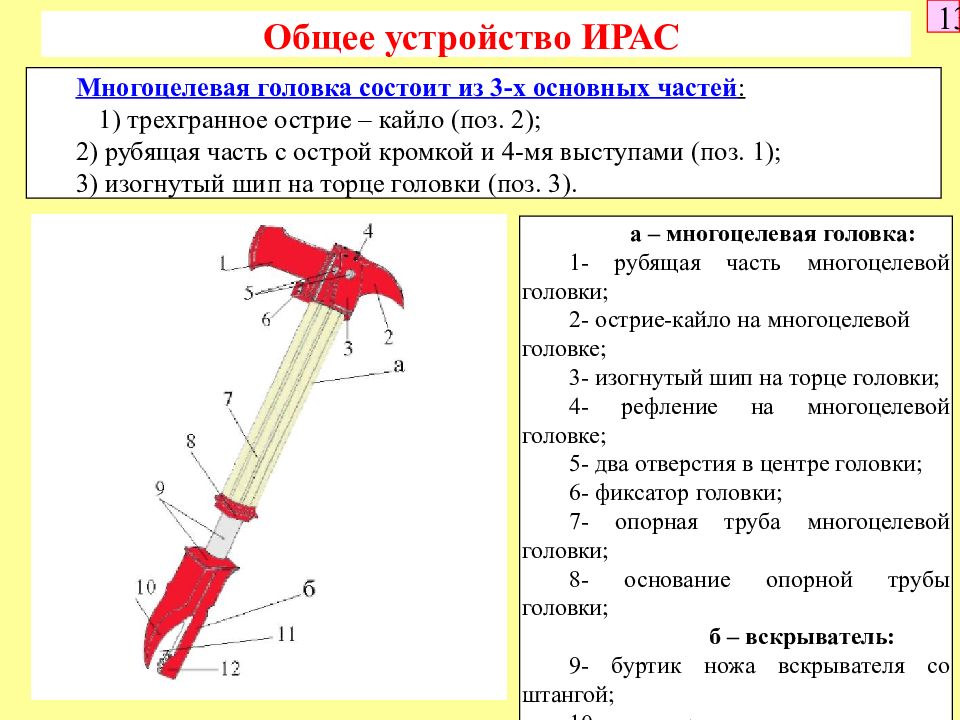

13 Общее устройство ИРАС Многоцелевая головка состоит из 3-х основных частей : трехгранное острие – кайло (поз. 2); 2) рубящая часть с острой кромкой и 4-мя выступами (поз. 1); 3) изогнутый шип на торце головки (поз. 3). а – многоцелевая головка: 1- рубящая часть многоцелевой головки; 2- острие-кайло на многоцелевой головке; 3- изогнутый шип на торце головки; 4- рефление на многоцелевой головке; 5- два отверстия в центре головки; 6- фиксатор головки; 7- опорная труба многоцелевой головки; 8- основание опорной трубы головки; б – вскрыватель: 9- буртик ножа вскрывателя со штангой; 10- нож вскрывателя; 11- продольный паз с режущей кромкой вскрывателя; 12- зубчатый край вскрывателя

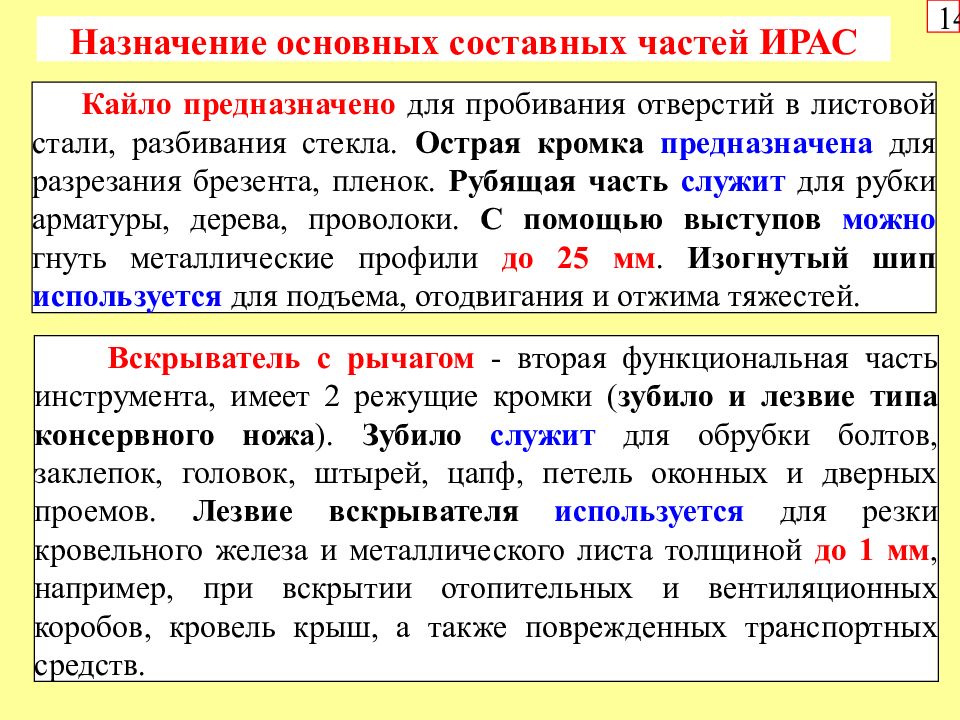

14 Назначение основных составных частей ИРАС Кайло предназначено для пробивания отверстий в листовой стали, разбивания стекла. Острая кромка предназначена для разрезания брезента, пленок. Рубящая часть служит для рубки арматуры, дерева, проволоки. С помощью выступов можно гнуть металлические профили до 25 мм. Изогнутый шип используется для подъема, отодвигания и отжима тяжестей. Вскрыватель с рычагом - вторая функциональная часть инструмента, имеет 2 режущие кромки ( зубило и лезвие типа консервного ножа ). Зубило служит для обрубки болтов, заклепок, головок, штырей, цапф, петель оконных и дверных проемов. Лезвие вскрывателя используется для резки кровельного железа и металлического листа толщиной до 1 мм, например, при вскрытии отопительных и вентиляционных коробов, кровель крыш, а также поврежденных транспортных средств.
15 Область применения ИРАС Использование ИРАСа позволяет: - проводить пробивку, выбивание, разрывание, разрезание, разрубку и отжим материалов; - использовать инструмент в качестве якоря; - вскрывать двери; - буксировать, перемещать и поднимать грузы; - использовать инструмент как опору; - гнуть профильный металл и сплющивать трубы; - обрубать болты и ослаблять гайки. Инструмент используется для: - пробивки, - выбивания, - разрезания, - разрубки, - отжима материалов.

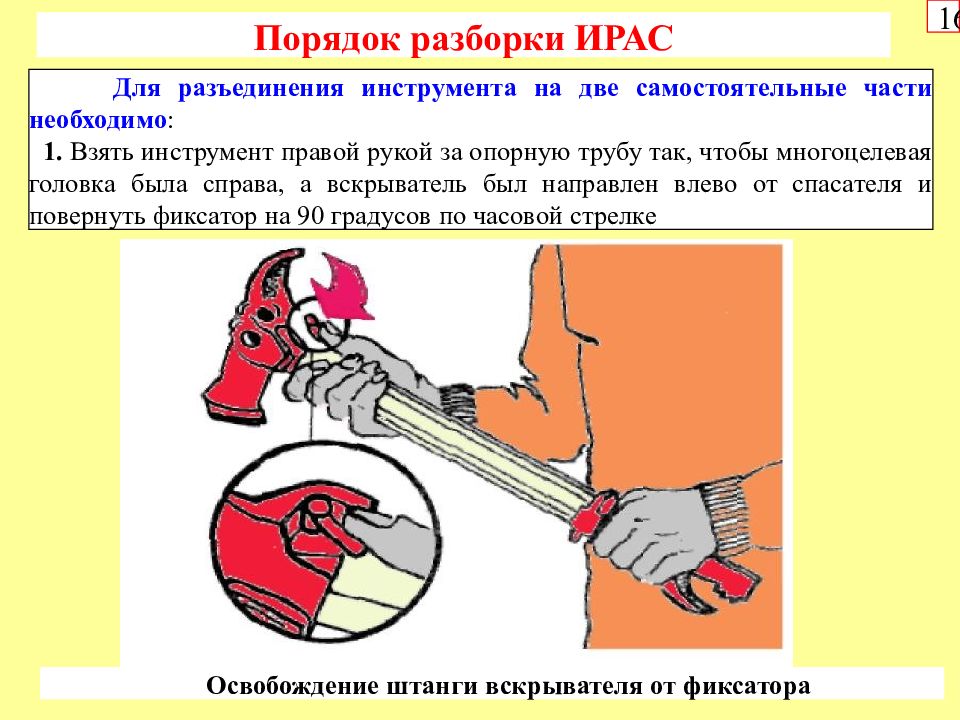

16 Порядок разборки ИРАС Для разъединения инструмента на две самостоятельные части необходимо : 1. Взять инструмент правой рукой за опорную трубу так, чтобы многоцелевая головка была справа, а вскрыватель был направлен влево от спасателя и повернуть фиксатор на 90 градусов по часовой стрелке Освобождение штанги вскрывателя от фиксатора

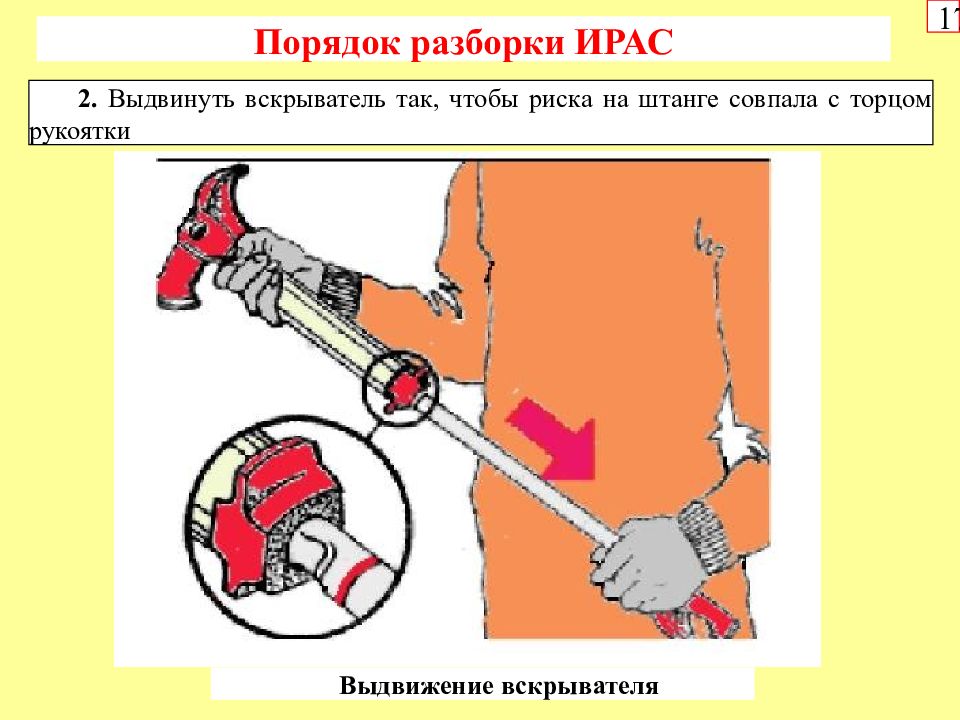

17 Порядок разборки ИРАС 2. Выдвинуть вскрыватель так, чтобы риска на штанге совпала с торцом рукоятки Выдвижение вскрывателя

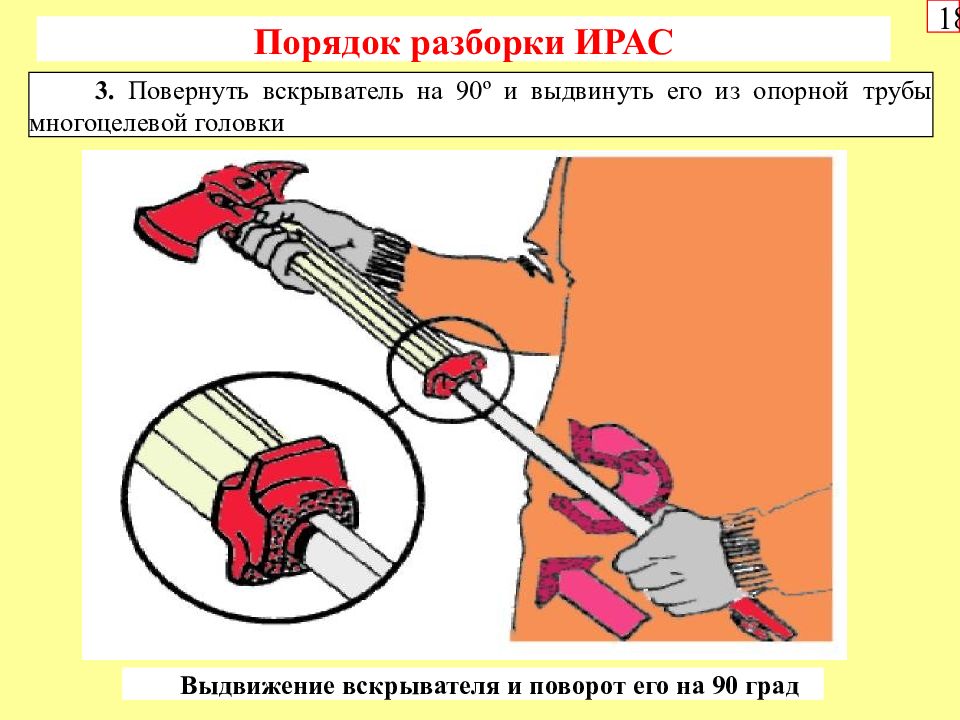

18 Порядок разборки ИРАС 3. Повернуть вскрыватель на 90º и выдвинуть его из опорной трубы многоцелевой головки Выдвижение вскрывателя и поворот его на 90 град

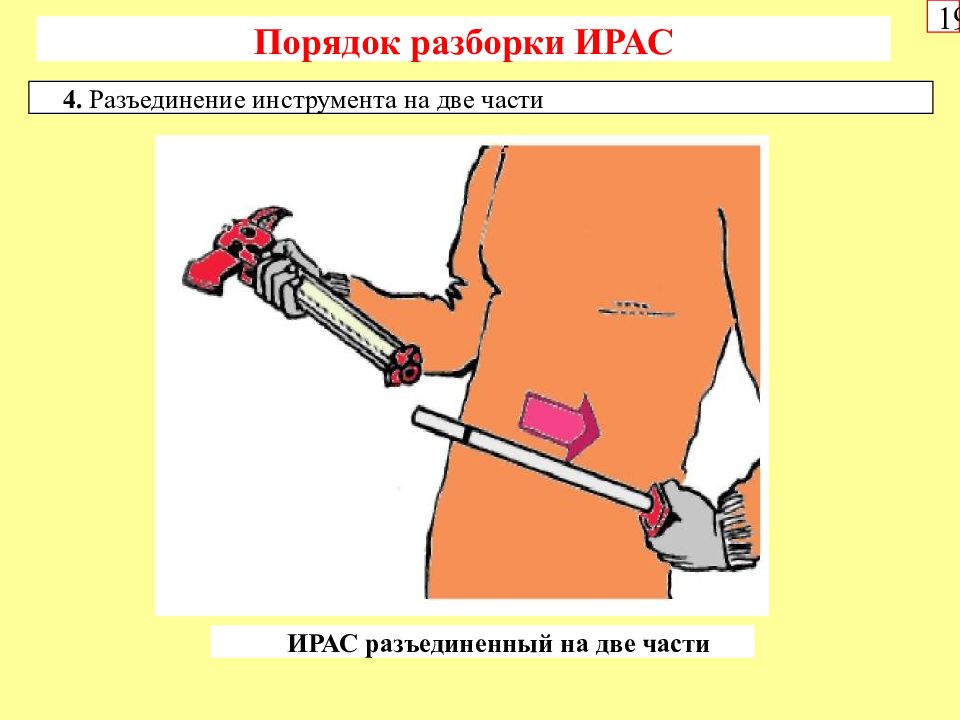

19 Порядок разборки ИРАС 4. Разъединение инструмента на две части ИРАС разъединенный на две части

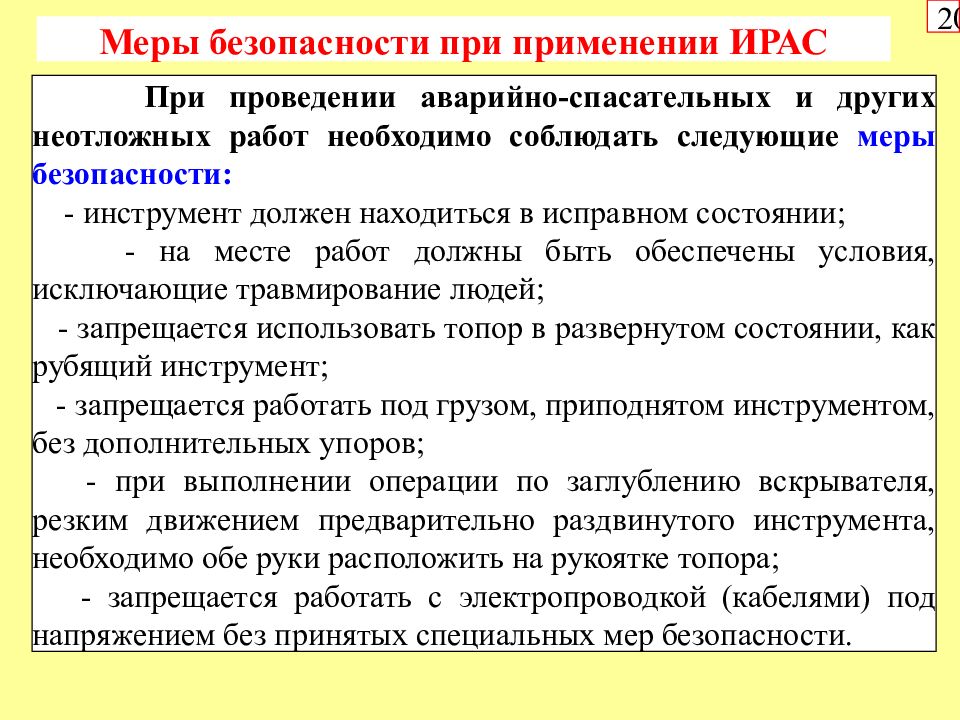

20 Меры безопасности при применении ИРАС При проведении аварийно-спасательных и других неотложных работ необходимо соблюдать следующие меры безопасности: - инструмент должен находиться в исправном состоянии; - на месте работ должны быть обеспечены условия, исключающие травмирование людей; - запрещается использовать топор в развернутом состоянии, как рубящий инструмент; - запрещается работать под грузом, приподнятом инструментом, без дополнительных упоров; - при выполнении операции по заглублению вскрывателя, резким движением предварительно раздвинутого инструмента, необходимо обе руки расположить на рукоятке топора; - запрещается работать с электропроводкой (кабелями) под напряжением без принятых специальных мер безопасности.
Переносной немеханизированный АСИ « Hooligan » (США)
Технические характеристики

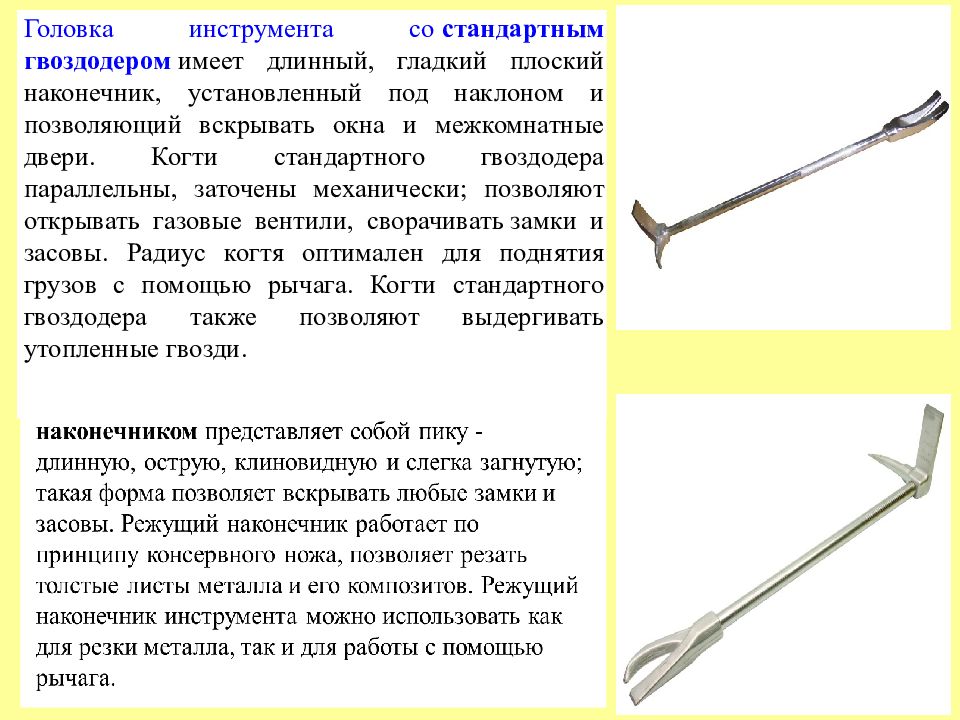

Головка инструмента со стандартным гвоздодером имеет длинный, гладкий плоский наконечник, установленный под наклоном и позволяющий вскрывать окна и межкомнатные двери. Когти стандартного гвоздодера параллельны, заточены механически; позволяют открывать газовые вентили, сворачивать замки и засовы. Радиус когтя оптимален для поднятия грузов с помощью рычага. Когти стандартного гвоздодера также позволяют выдергивать утопленные гвозди.
Особенности инструмента: Слегка изогнутые когти облегчают работу посредством рычага; Параллельно расположенные когти для открытия замков, засовов и большинства дверей; Гвоздодер также может использоваться в качестве ключа для газовых вентилей; Рукоятка из алюминиевого сплава. Hooligan от компании Paratech является современным дополнением в линейке инструментов для силового проникновения. Рабочие наконечники инструмента Hooligan выполнены из высоколегированной стали, прошли термообработку для обеспечения максимальной прочности, жесткости и износостойкости, затем запрессованы и закреплены на легкой высокопрочной рукоятке диаметром 2,5 см. Наконечники предназначены для работы посредством рычага и для силового проникновения. Рукоятка инструмента имеет рифленую поверхность в местах хвата.
Hooligan SPF – это первый, появившийся на рынке цельнокованый инструмент, разработанный с учетом специфики применения. Особенности SPF: никелевое покрытие; канавка для троса в задней части головки инструмента; кованые проушины для ремня; тонкий изогнутый профиль когтей гвоздодера с выемкой. Hooligan SPF Артикул Описание Длина, см Вес, кг Стандартный гвоздодер, цельнокованый, никелевое покрытие 22-000680 30" никелевое покрытие 30 (76.2) 4.4
Головка и наконечник инструмента изготовлены из искробезопасного материала AMPCOLOY 45. Этот сверхмощный инструмент предназначен для пробивания, скручивания, для работы рычагом и резки листового металла во взрывоопасной среде, при наличии опасных испарений или воспламеняющихся веществ. Является одним из самых популярных в мире инструментов для силового проникновения, изготовленных из искробезопасного материала. Артикул Описание Длина, см Вес, кг Стандартный гвоздодер, никелевое покрытие 22-891622 30" гвоздодер с ножом для резки металла 30 (76.2) 3.2 22-891600 30" стандартный гвоздодер 30 (76.2) 3.3 22-891640 30" Westcoast Bar 30 (76.2) 5.0 Искробезопасный инструмент Hooligan

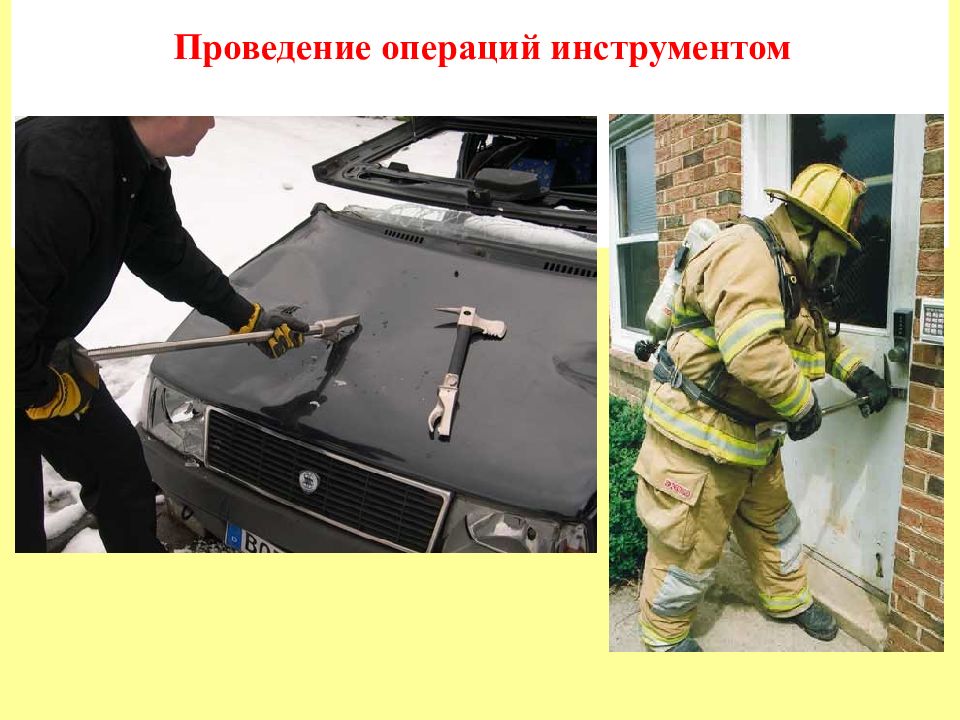

Проведение операций инструментом

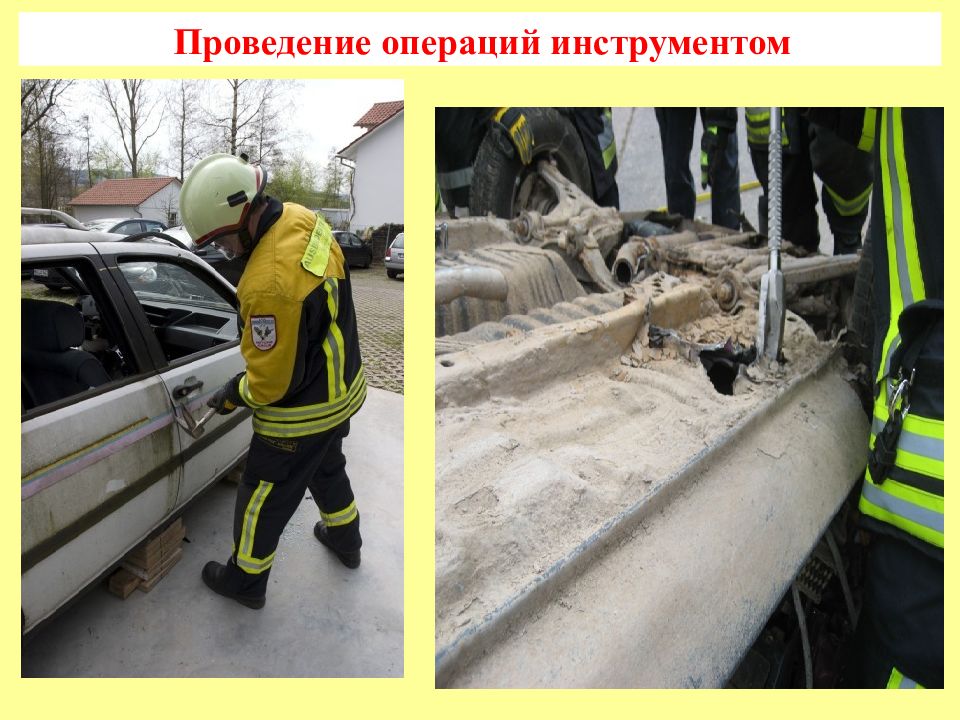

Проведение операций инструментом
