1. Общий обзор 2. Растрирование. Цветопередача в полиграфии. Формные процессы. Цветопроба. Практическая работа 1. 3. Печатные краски. Пути расширения цветового охвата. Практическая работа 2. 4. Отделка печатных оттисков. Лакирование. Ламинирование. 5. Тиснение. Конгрев. Механическая обработка (резка, высечка, биговка, фальцовка). 6. Брошюровка. Бумаги и картоны для печати. Практическая работа 3. 7. Специальные технологии полиграфии. 8. Цифровая тонерная печать. Цветопередача. Отделка и послепечатная обработка в линию с цифровой печатью. 9. Струйная цифровая печать. Чернила. Печать на «сложных» и объемных материалах. Отделка оттисков средствами струйной печати. 10. Контроль качества полиграфической продукции. Техническое задание на графический дизайн. Подготовка проекта для передачи в производство. 11. Ограничения, которые накладывают технологические возможности изготовления, на дизайнерские решения. 12. Курсовая работа: «Выбор материалов и полиграфических технологий для изготовления 2-х изделий. Краткое обоснование выбора. Общая схема производственного цикла изготовления. Гутерман Моисей Эммануилович

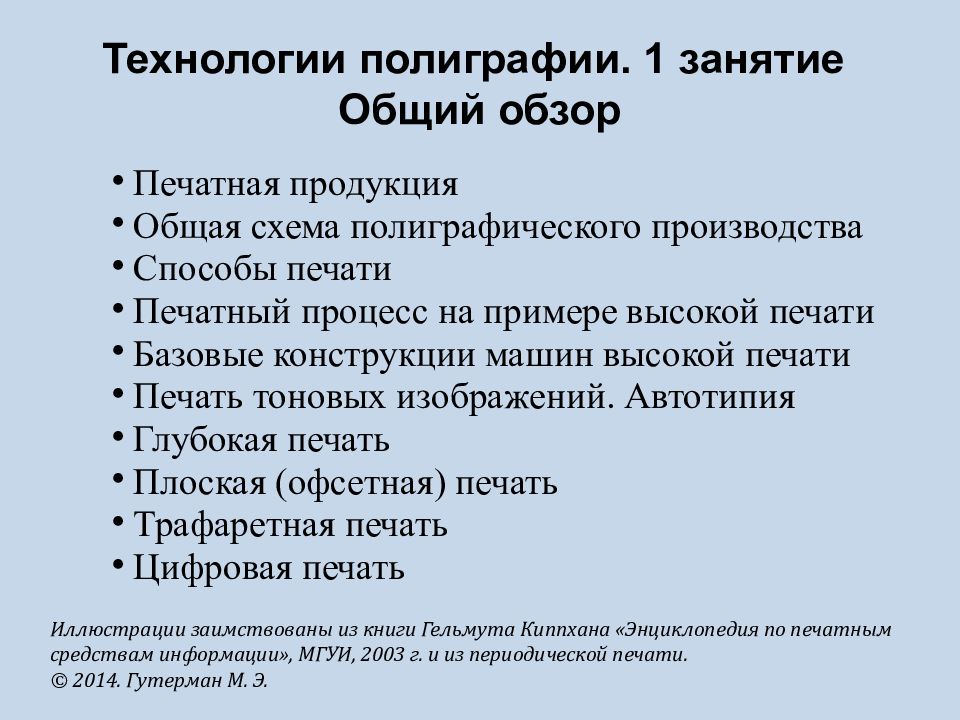

Печатная продукция Общая схема полиграфического производства Способы печати Печатный процесс на примере высокой печати Базовые конструкции машин высокой печати Печать тоновых изображений. Автотипия Глубокая печать Плоская (офсетная) печать Трафаретная печать Цифровая печать Иллюстрации заимствованы из книги Гельмута Киппхана «Энциклопедия по печатным средствам информации», МГУИ, 2003 г. и из периодической печати. © 2014. Гутерман М. Э.

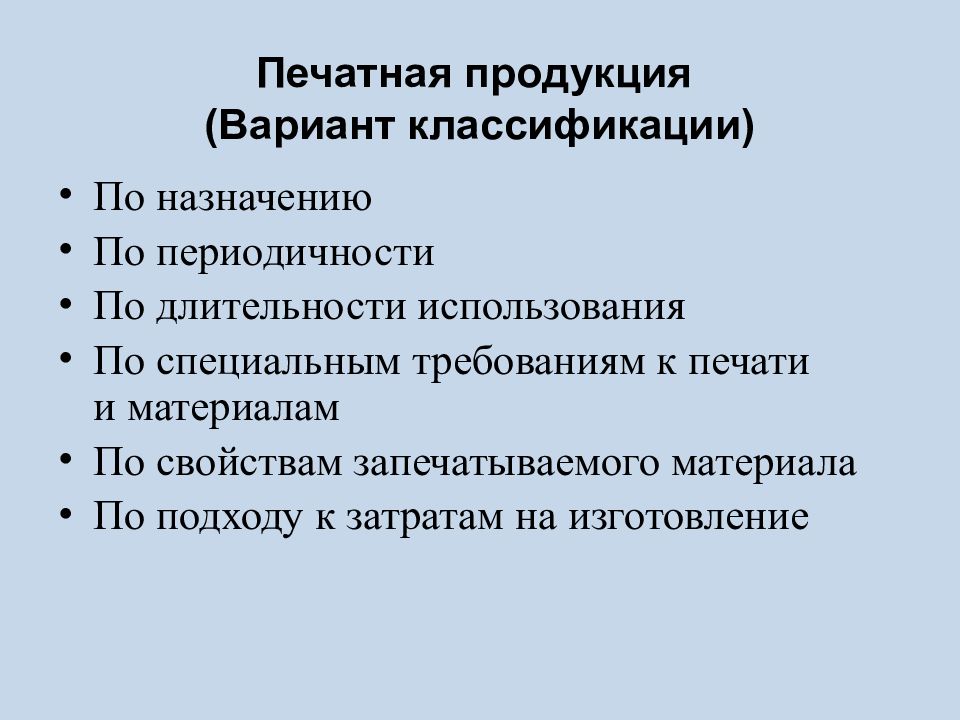

По назначению По периодичности По длительности использования По специальным требованиям к печати и материалам По свойствам запечатываемого материала По подходу к затратам на изготовление

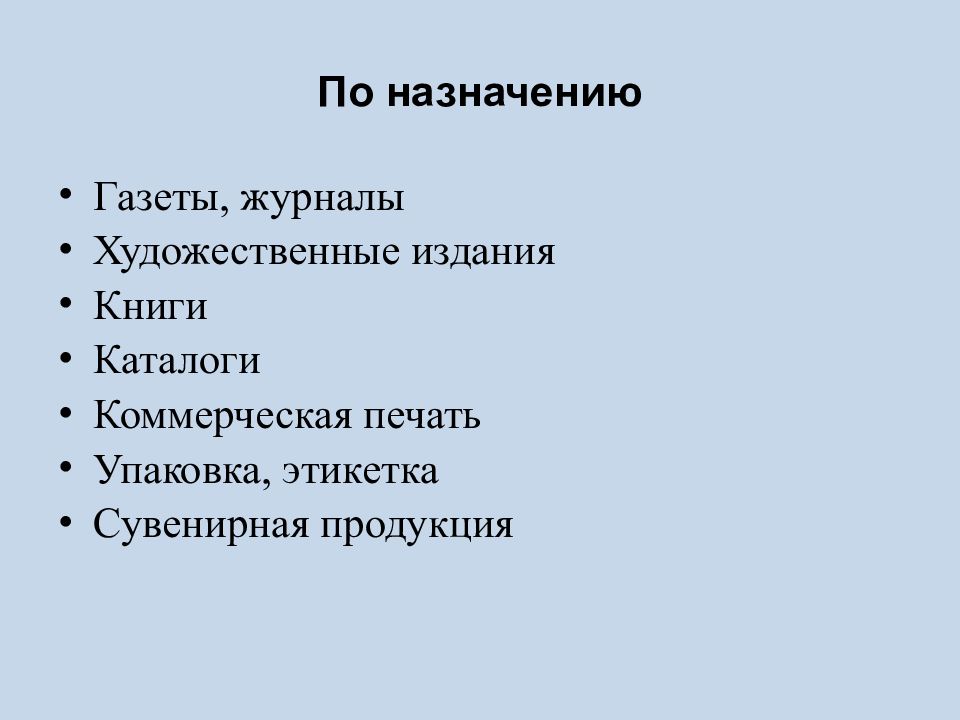

Газеты, журналы Художественные издания Книги Каталоги Коммерческая печать Упаковка, этикетка Сувенирная продукция
Разовая Периодическая – высокая периодичность – низкая периодичность

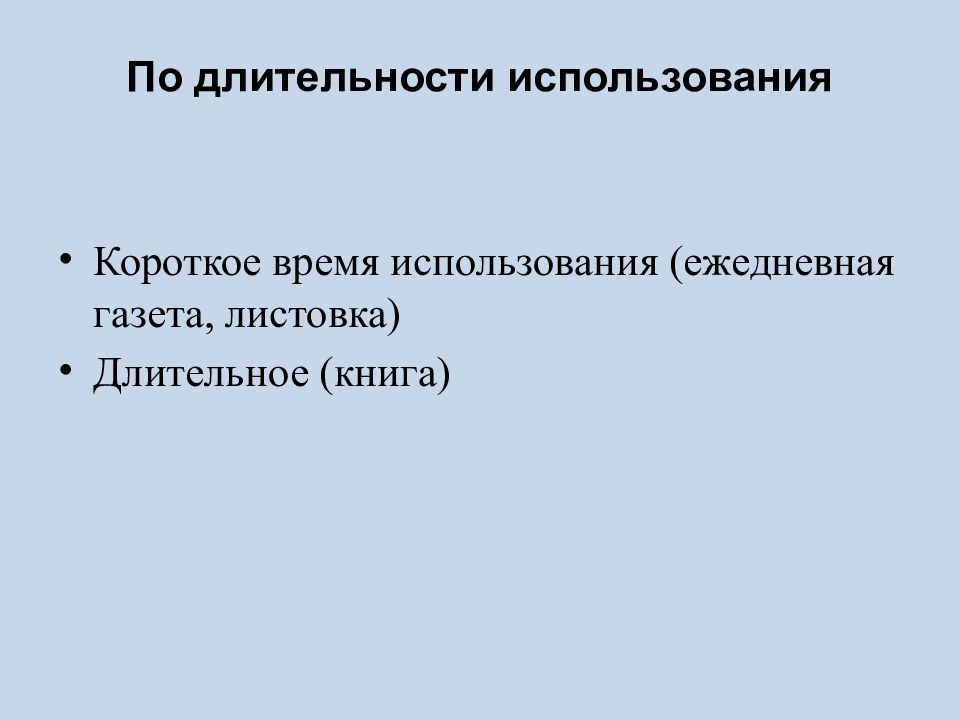

Короткое время использования (ежедневная газета, листовка) Длительное (книга)

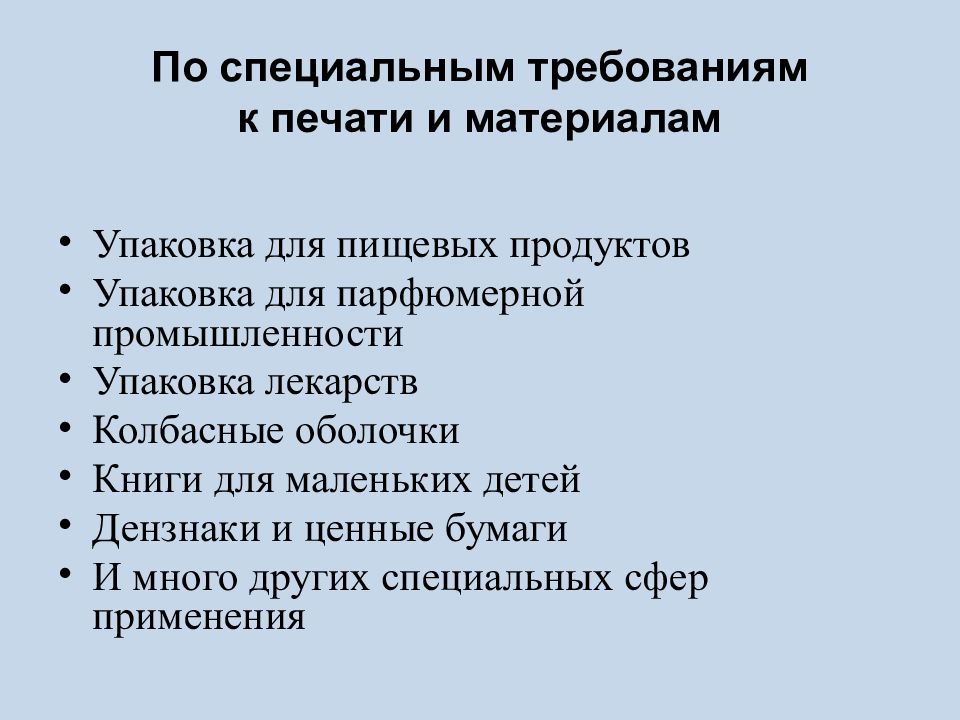

Упаковка для пищевых продуктов Упаковка для парфюмерной промышленности Упаковка лекарств Колбасные оболочки Книги для маленьких детей Дензнаки и ценные бумаги И много других специальных сфер применения

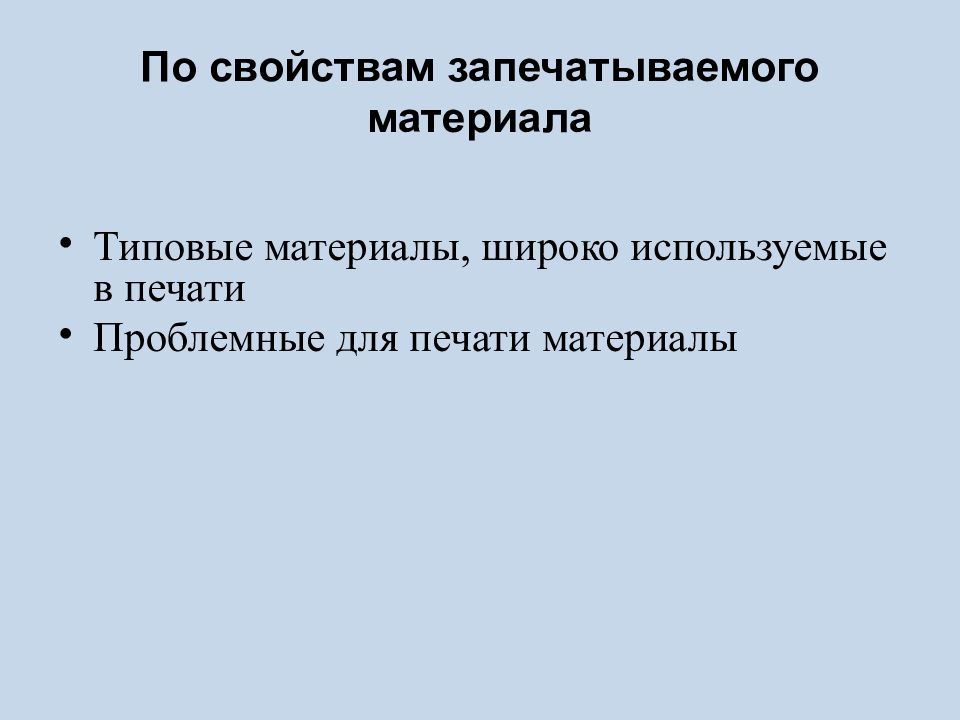

Типовые материалы, широко используемые в печати Проблемные для печати материалы
Минимальные затраты (бюджетная печать) ... Неограниченный бюджет (получение эксклюзивного результата)

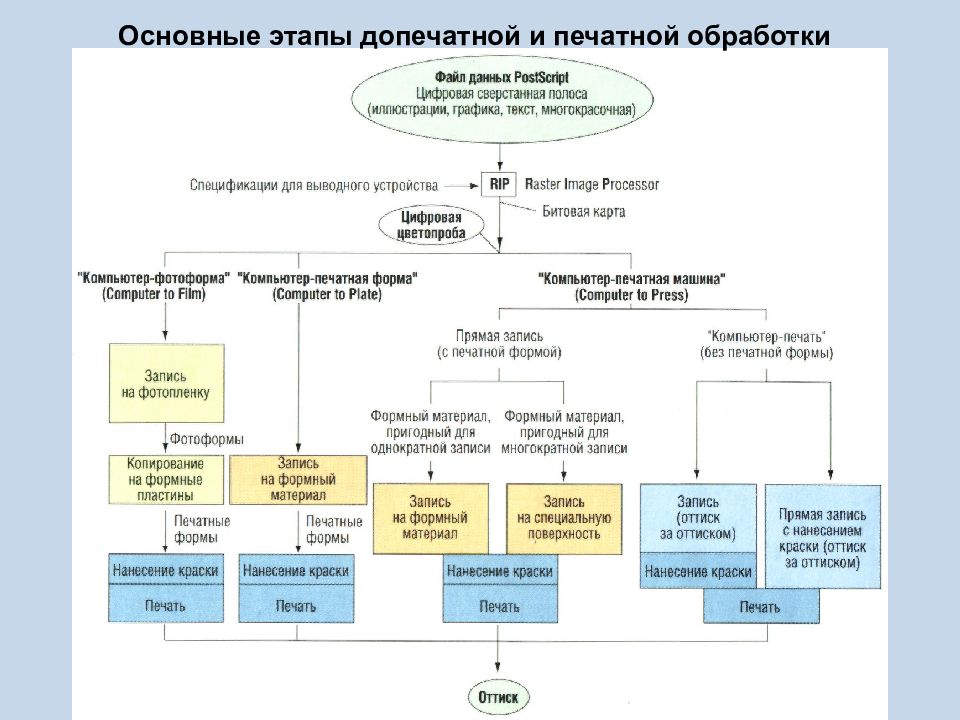

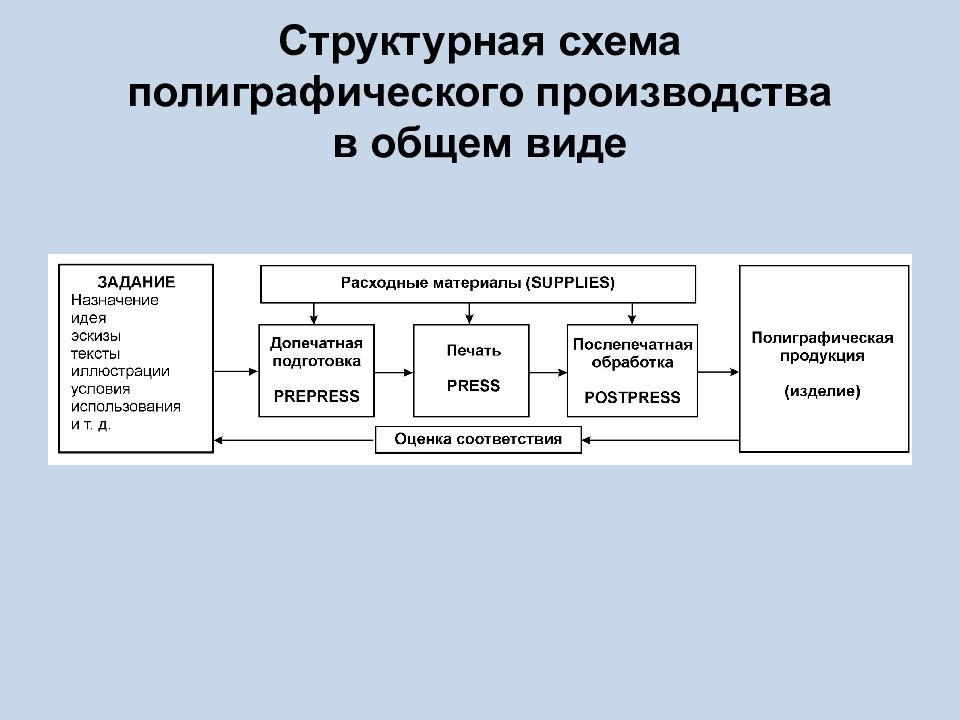

Задание Изображение аналоговое Изображение цифровое Сканирование Обработка изображений Текстовый файл Создание компьютерных изображений (графика) Дизайн Верстка Компоновка (спуск) полос Контрольная распечатка (утверждение дизайна публикации) Специальные требования Схема подготовки издания к полиграфическому производству

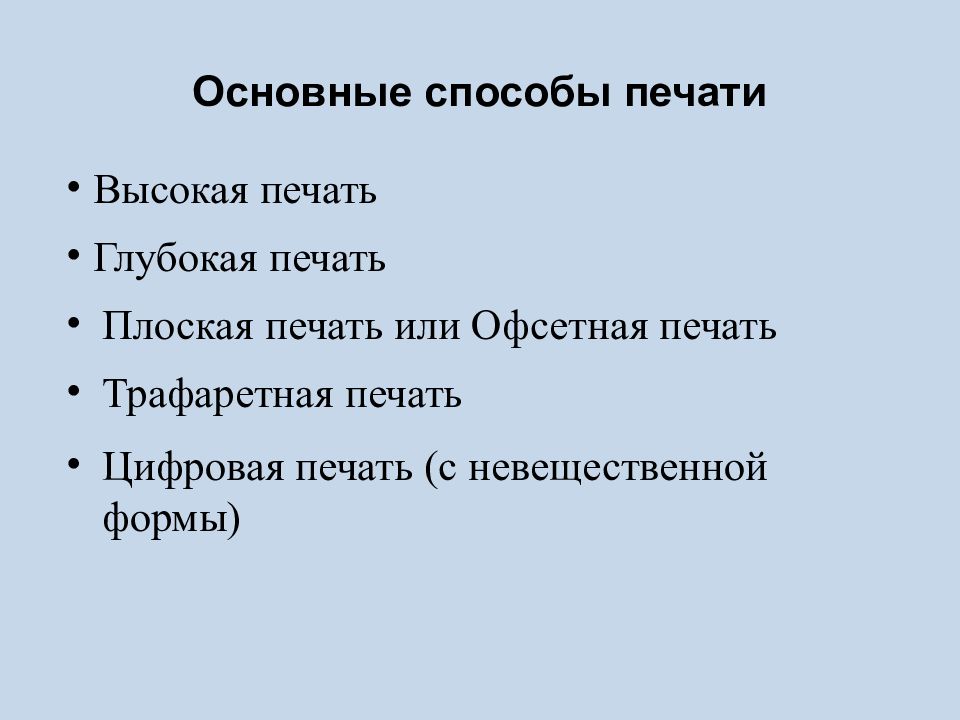

Цифровая печать (с невещественной формы) Высокая печать Трафаретная печать Глубокая печать Плоская печать или Офсетная печать
Первый в истории печати самый очевидным и понятный способ. Печатные элементы возвышаются над пробельными. В простейшем случае печатная форма высокой печати может быть плоской, т. е. печатающие элементы лежат в одной плоскости, а пробельные – в другой, ниже на некоторую величину Δ. Плита (конструктивный элемент, передающий усилие Усилие, обеспечивающее перенос краски с формы на запечатываемый материал Форма высокой печати Краска Запечатываемый материал Общая схема процесса печати Процесс закрепления изображения!

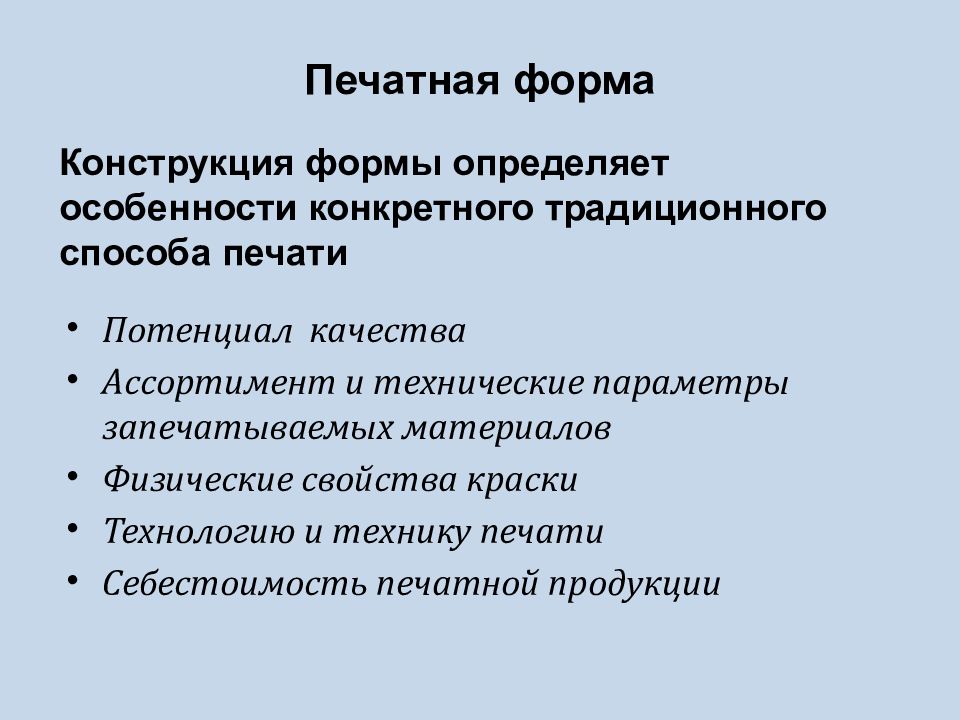

Потенциал качества Ассортимент и технические параметры запечатываемых материалов Физические свойства краски Технологию и технику печати Себестоимость печатной продукции Конструкция формы определяет особенности конкретного традиционного способа печати
Нанесение заданного слоя краски на форму Подача запечатываемого материала в зону печати Перенос изображения на запечатываемый материал Первичное закрепления изображения на носителе (схватывание) Полное закрепление изображения на оттиске Вывод оттиска из зоны печати
Конструктивные решения на примере высокой печати Тигельная печатная машина

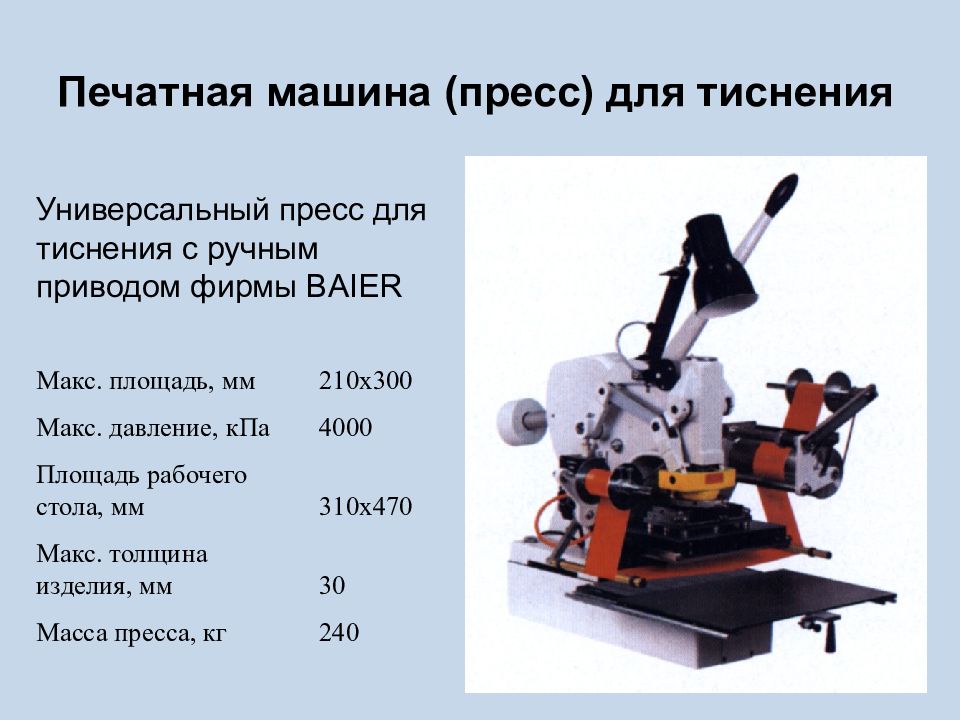

Универсальный пресс для тиснения с ручным приводом фирмы BAIER Макс. площадь, мм 210х300 Макс. давление, кПа 4000 Площадь рабочего стола, мм 310х470 Макс. толщина изделия, мм 30 Масса пресса, кг 240

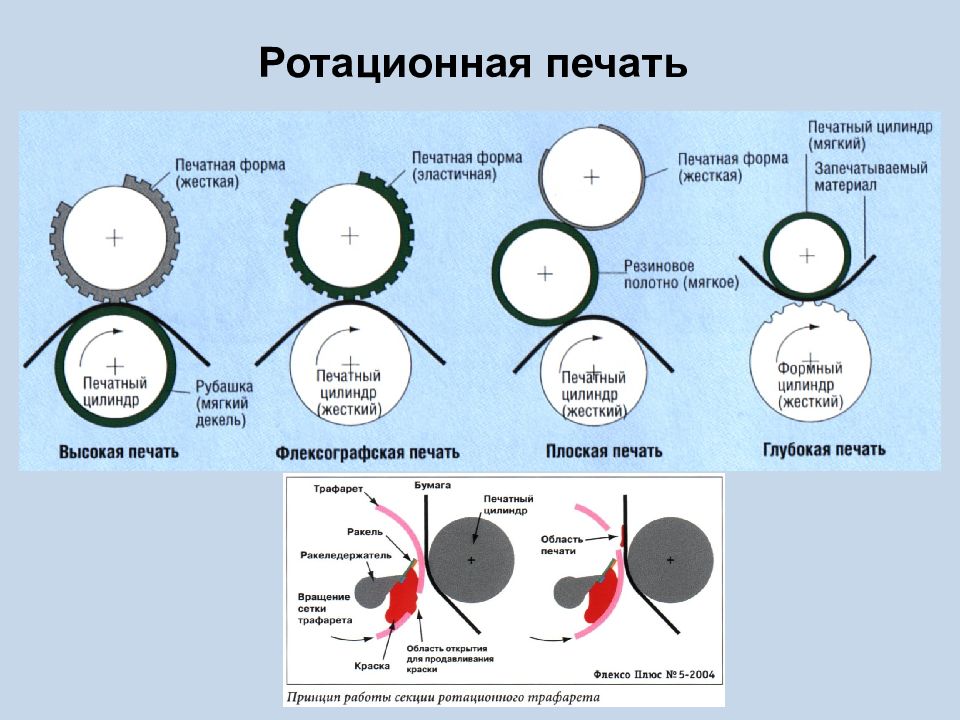

Печатная форма на цилиндрической поверхности!
Печатная форма на цилиндрической поверхности, запечатываемый материал ̶ по цилиндрической образующей!

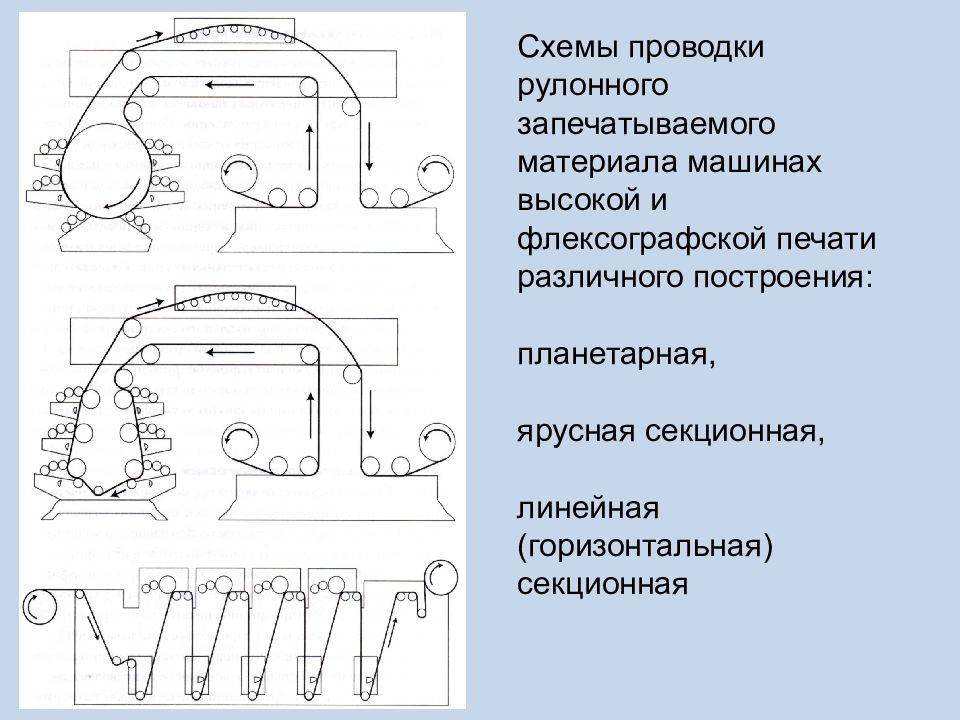

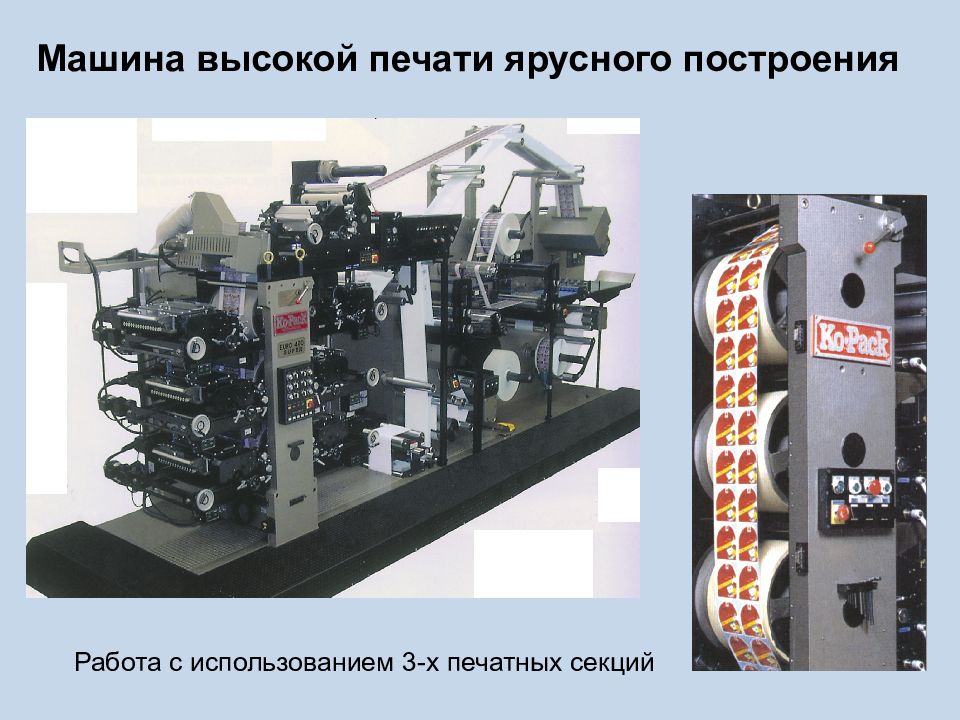

Работа с использованием 3-х печатных секций

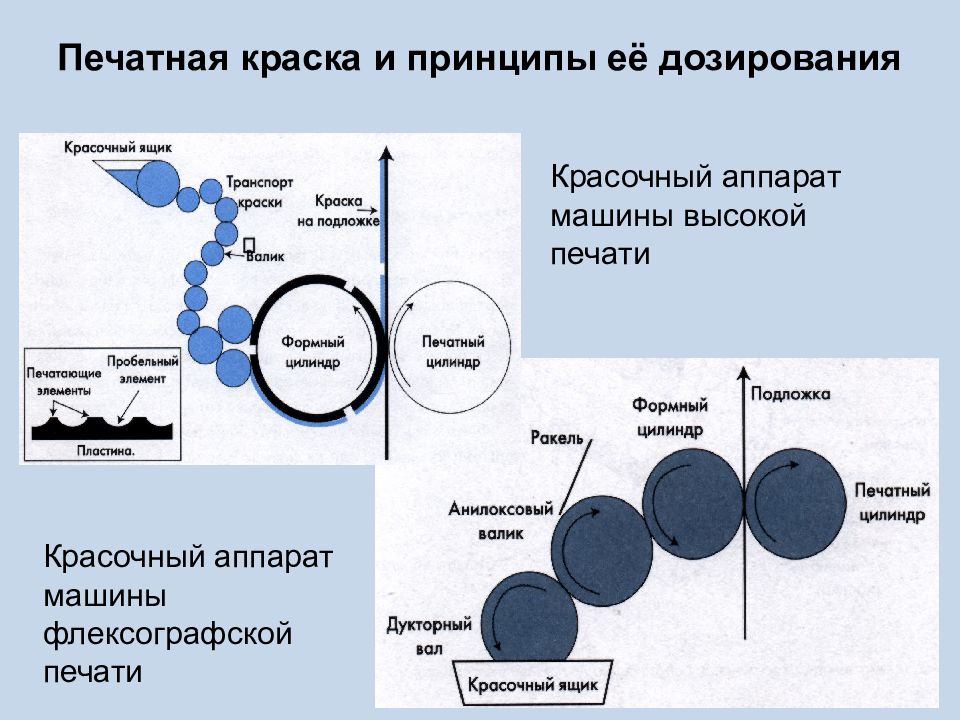

Красочный аппарат машины флексографской печати Печатная краска и принципы её дозирования

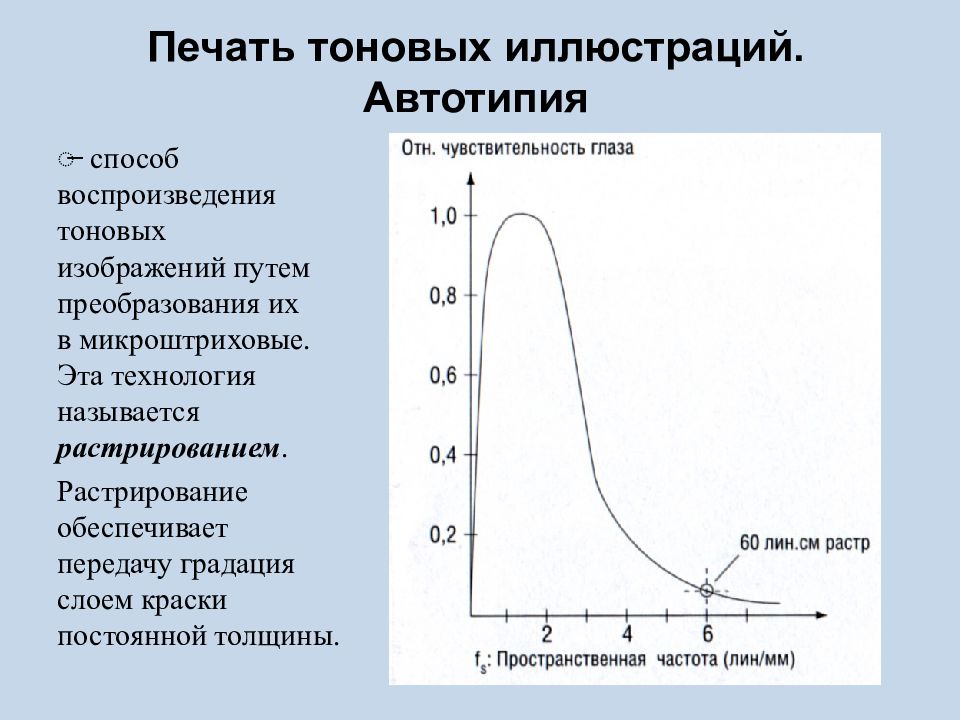

̶̶ способ воспроизведения тоновых изображений путем преобразования их в микроштриховые. Эта технология называется растрированием. Растрирование обеспечивает передачу градация слоем краски постоянной толщины.
Традиционное растрирование. Амплитудная модуляция Формы растровых элементов (точек) Статья И. Щеголева (ЗАО «Алмаз пресс », журн. КомпьюАрт №№ 1-4, 2010) Частотное растрирование. Частотная модуляция

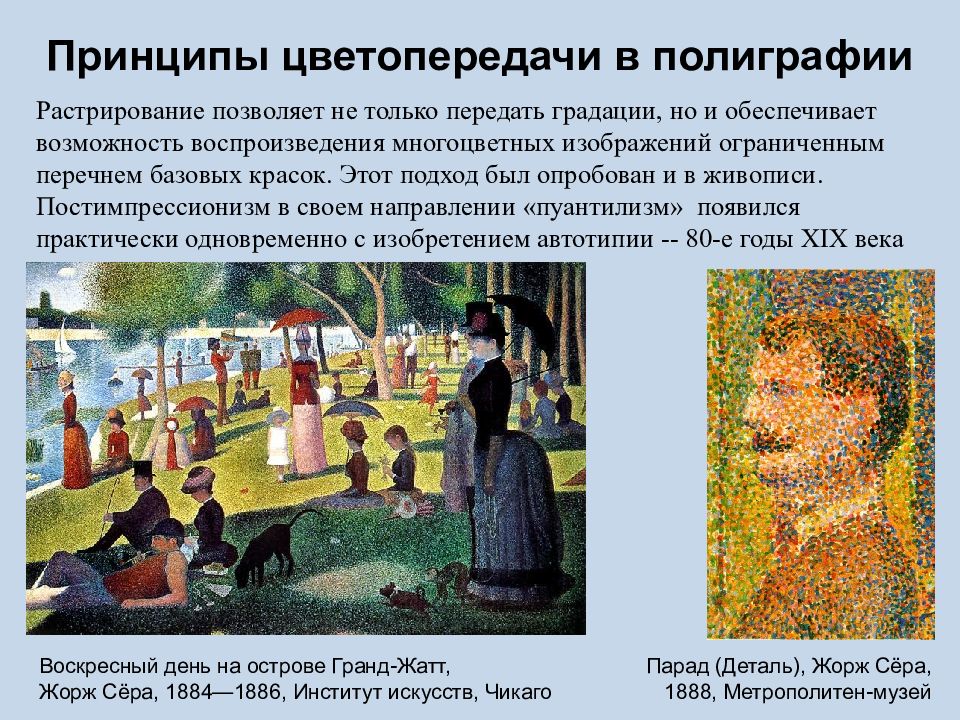

Растрирование позволяет не только передать градации, но и обеспечивает возможность воспроизведения многоцветных изображений ограниченным перечнем базовых красок. Этот подход был опробован и в живописи. Постимпрессионизм в своем направлении «пуантилизм» появился практически одновременно с изобретением автотипии -- 80-е годы XIX века Воскресный день на острове Гранд-Жатт, Жорж Сёра, 1884—1886, Институт искусств, Чикаго Парад (Деталь), Жорж Сёра, 1888, Метрополитен-музей
а) Растры основных цветов повернуты друг относительно друга б ) Искажение розеток свидетельствует о появлении муара

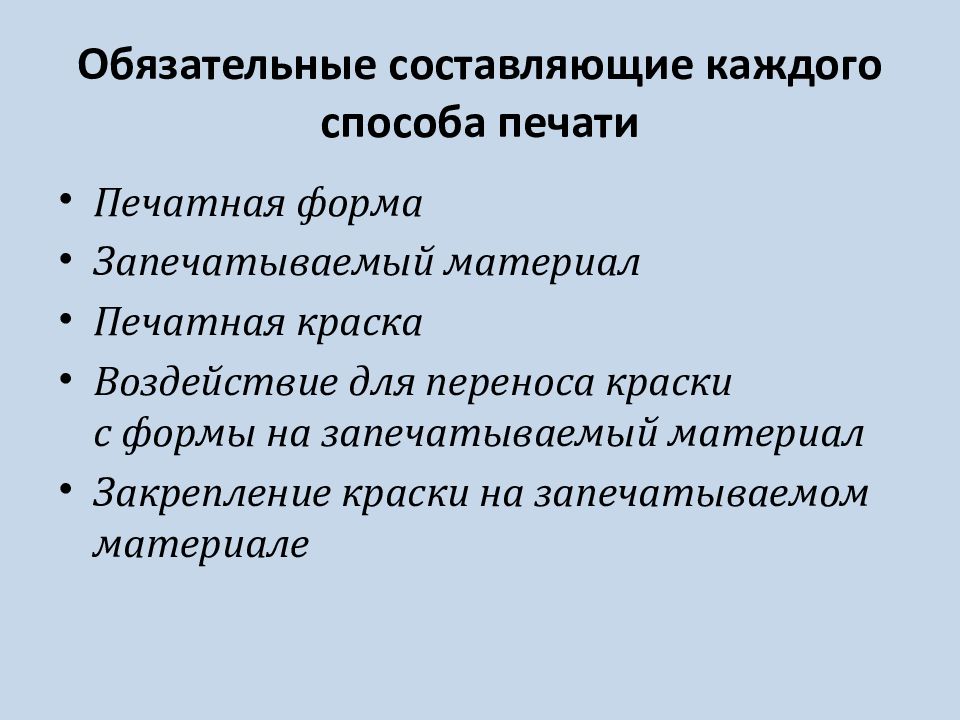

Печатная форма Запечатываемый материал Печатная краска Воздействие для переноса краски с формы на запечатываемый материал Закрепление краски на запечатываемом материале
Форма глубокой печати Микрофотография фрагмента формы глубокой печати
Форма глубокой печати

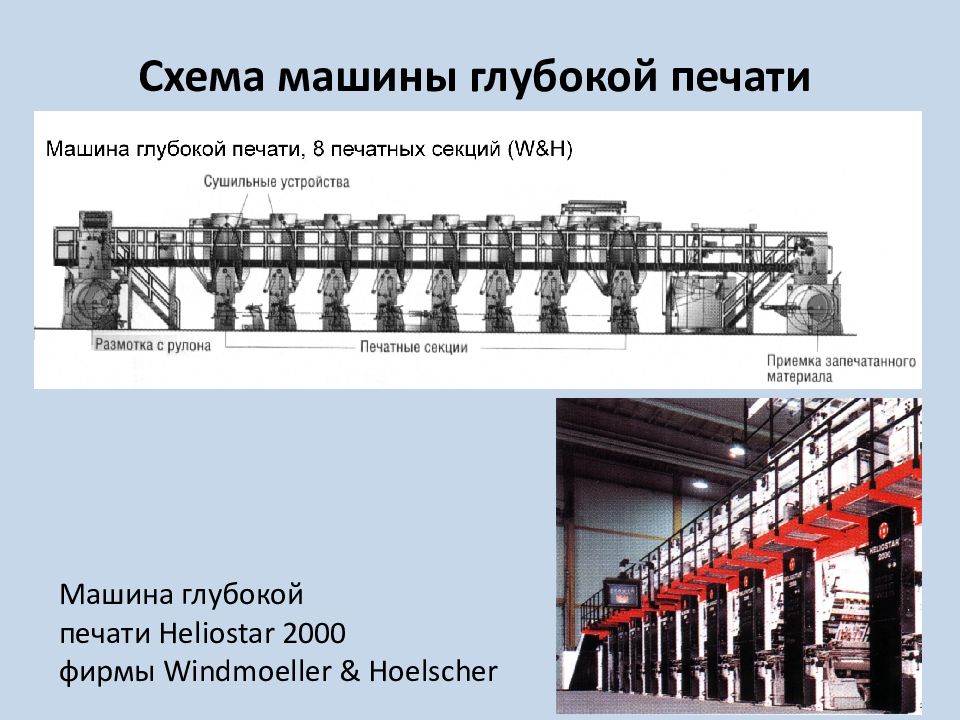

Машина глубокой печати Heliostar 2000 фирмы Windmoeller & Hoelscher
Новые виды рукавных формных материалов (полых облегчённых алюминиевых и тонкостенных гильз с медным покрытием) предполагают введение в конструкцию печатной секции пневморазжимных валов, на которые гильзы монтируются.
В узких машинах Rotocolor Rotova формный цилиндр, ракель и красочный ящик объединены в единый конструктив, который вручную извлекается c торца печатной секции и перегружается на тележку Машины глубокой печати нового поколения
Красочный аппарат Увлажняющий аппарат (устройство выравнивания листов )

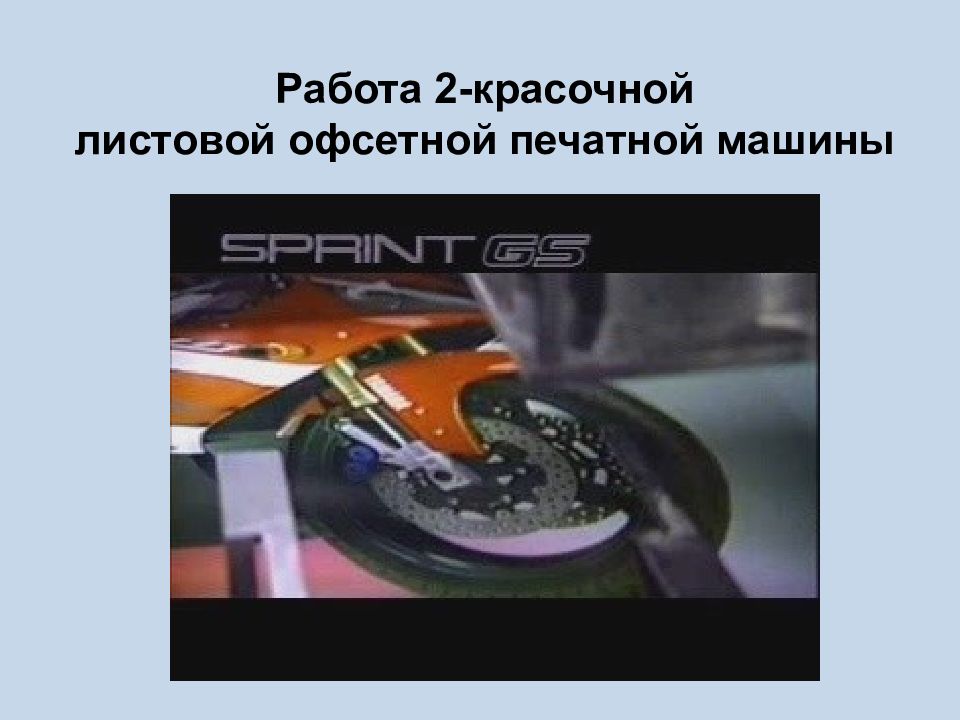

Работа 2-красочной листовой офсетной печатной машины

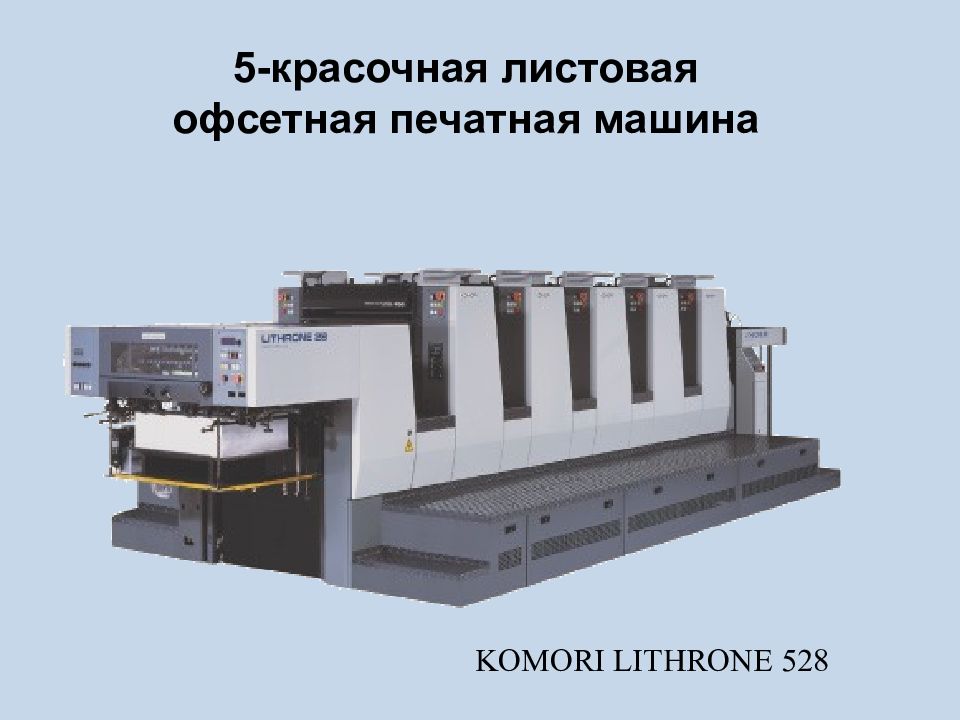

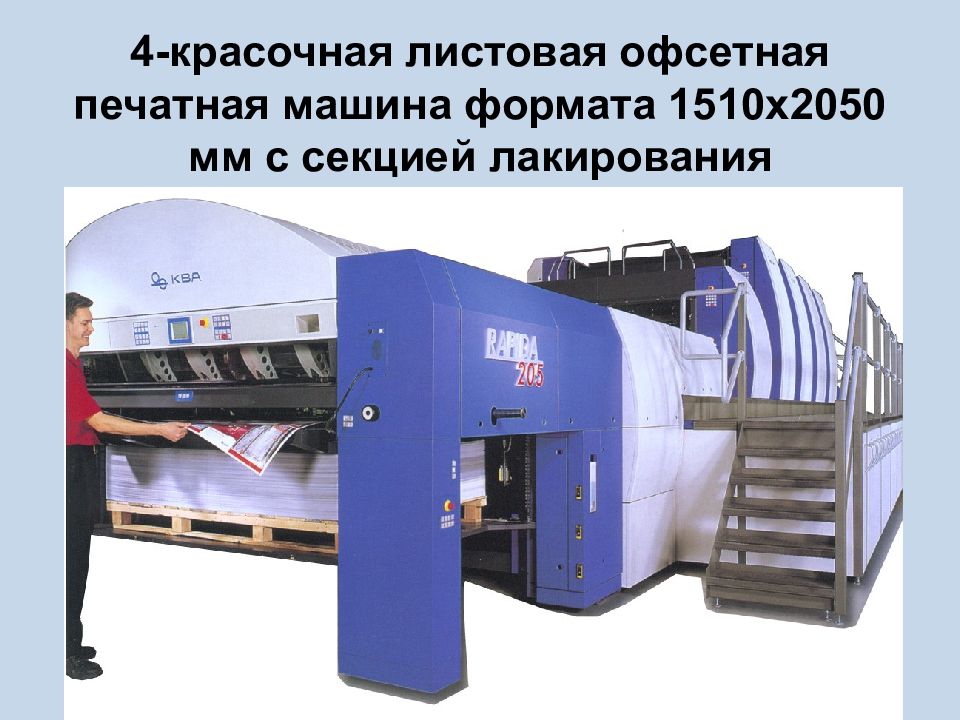

KOMORI LITHRONE 528

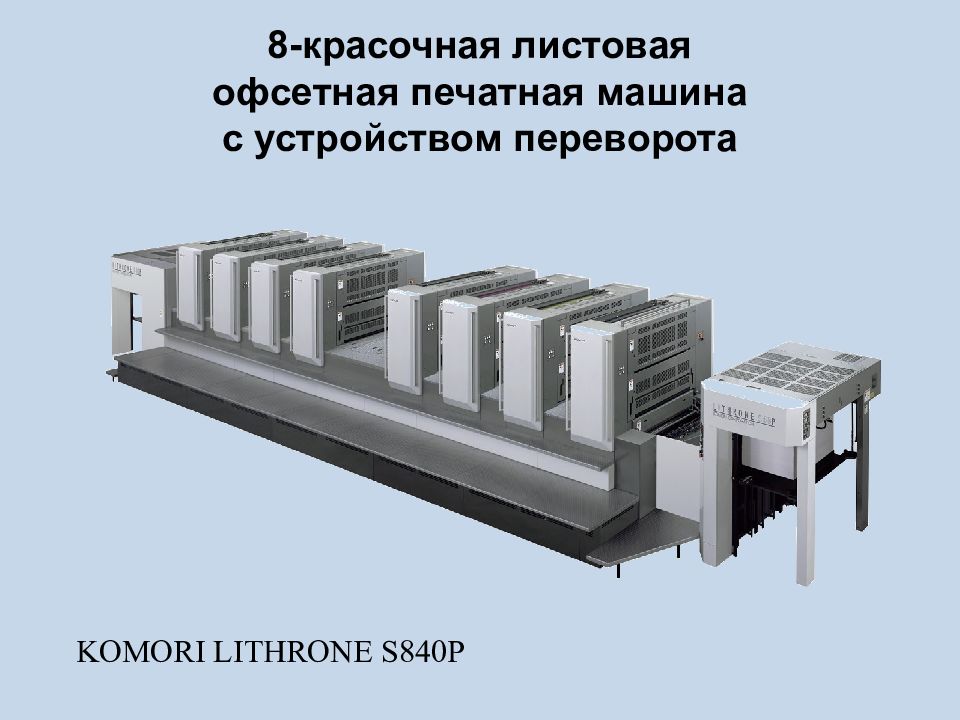

KOMORI LITHRONE S840P

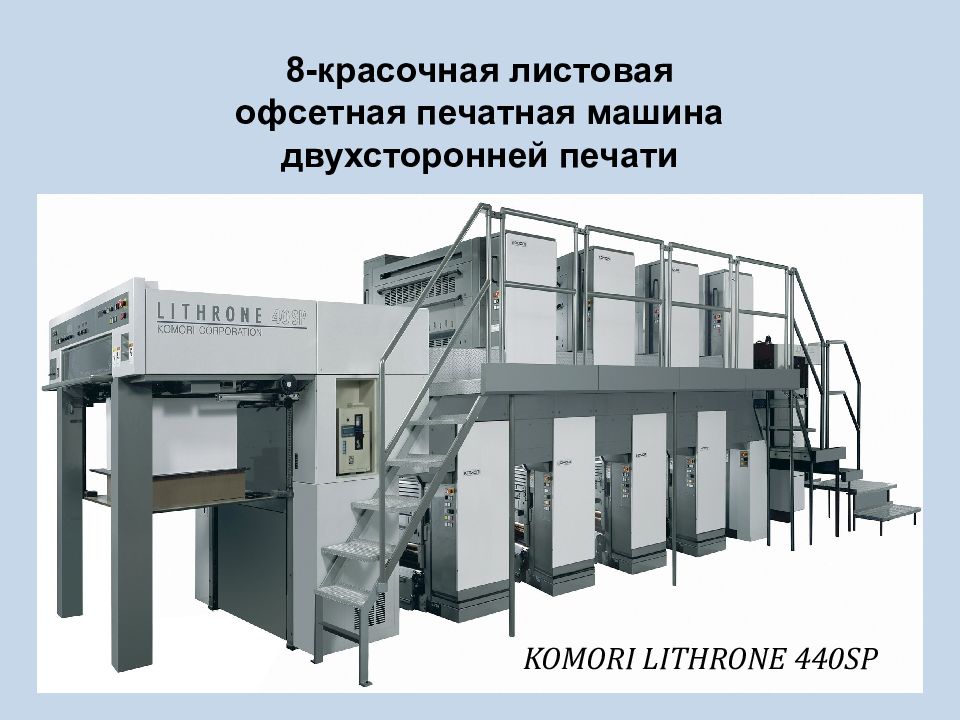

KOMORI LITHRONE 440 SP

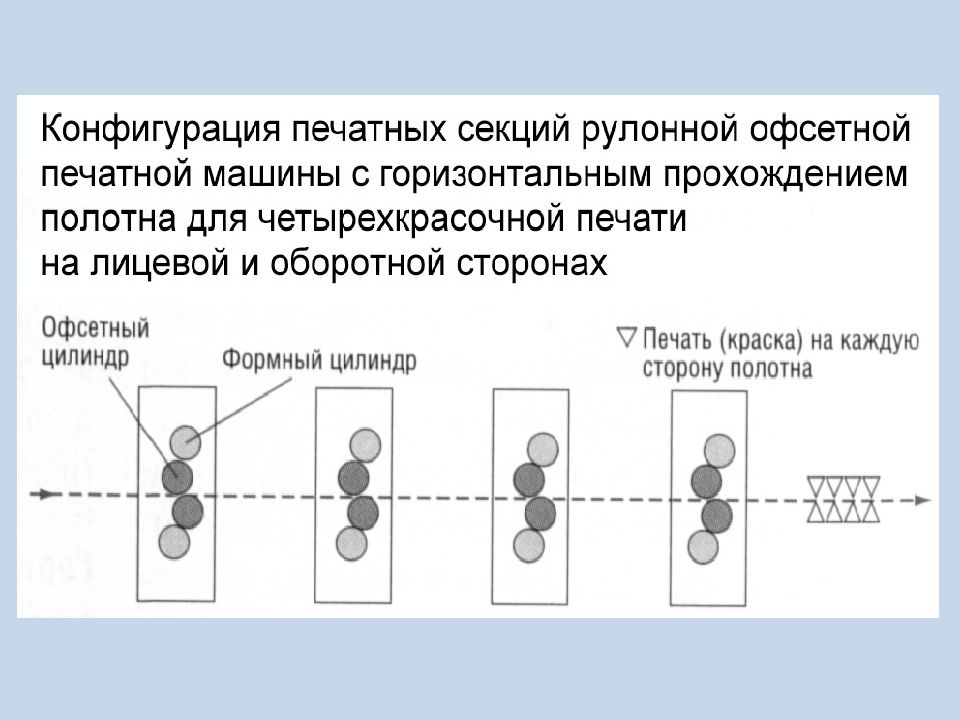

KOMORI SYSTEM 38S

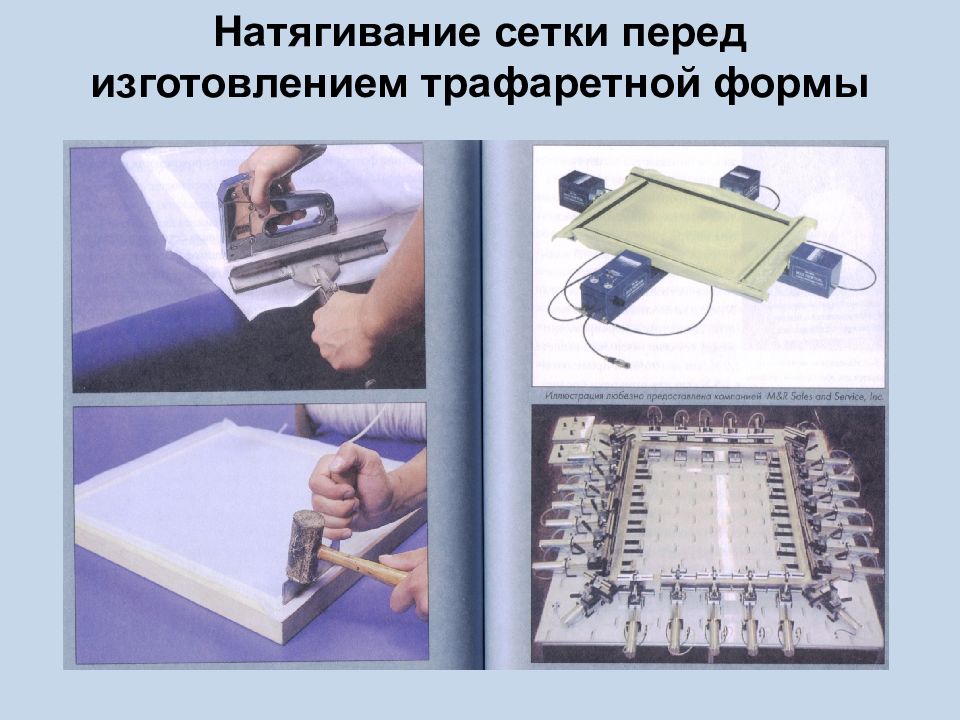

Моноволоконная сетка Мультиволоконная сетка

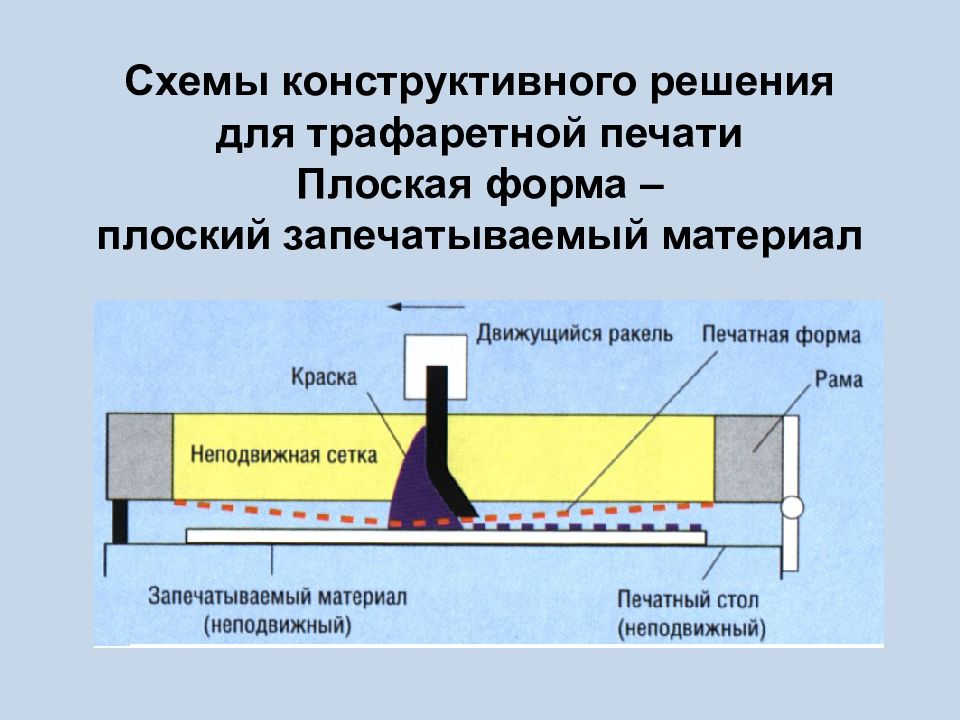

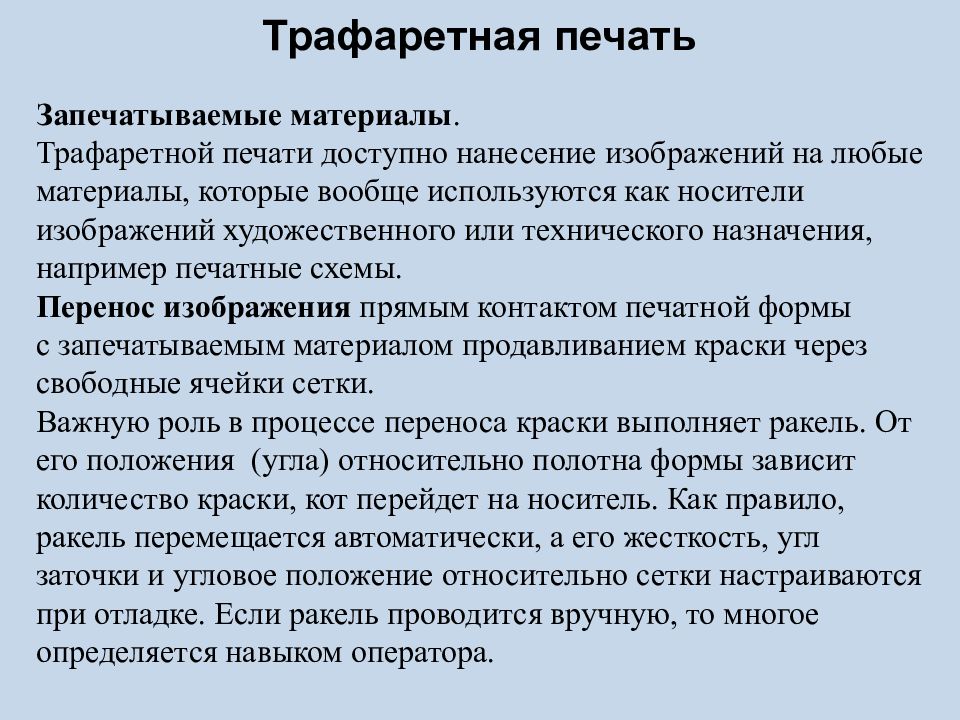

Запечатываемые материалы. Трафаретной печати доступно нанесение изображений на любые материалы, которые вообще используются как носители изображений художественного или технического назначения, например печатные схемы. Перенос изображения прямым контактом печатной формы с запечатываемым материалом продавливанием краски через свободные ячейки сетки. Важную роль в процессе переноса краски выполняет ракель. От его положения (угла) относительно полотна формы зависит количество краски, кот перейдет на носитель. Как правило, ракель перемещается автоматически, а его жесткость, угл заточки и угловое положение относительно сетки настраиваются при отладке. Если ракель проводится вручную, то многое определяется навыком оператора.

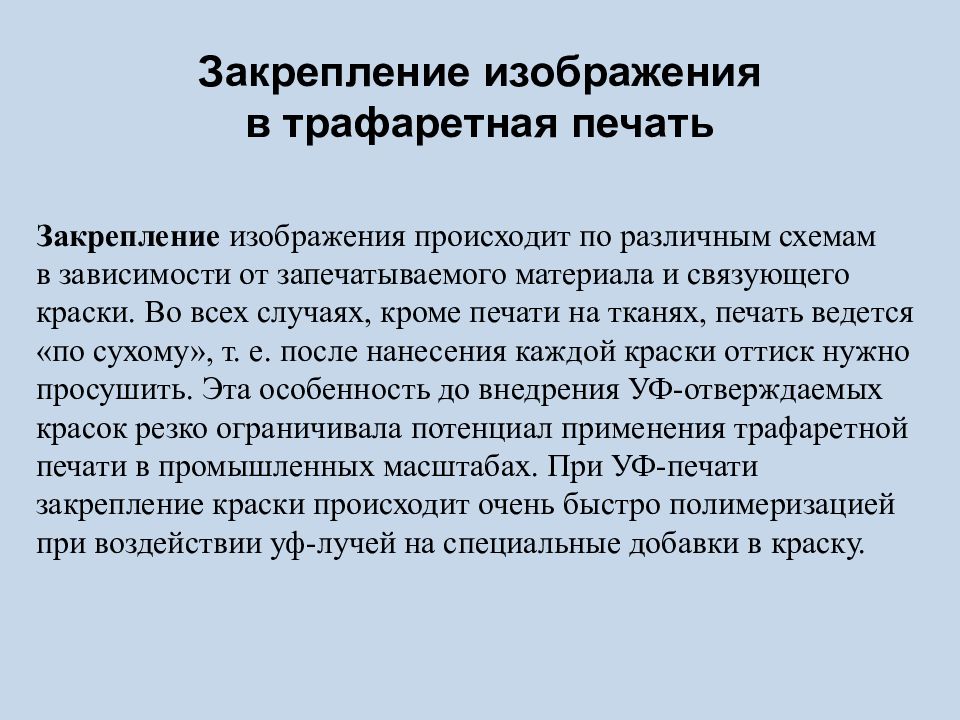

Закрепление изображения происходит по различным схемам в зависимости от запечатываемого материала и связующего краски. Во всех случаях, кроме печати на тканях, печать ведется «по сухому», т. е. после нанесения каждой краски оттиск нужно просушить. Эта особенность до внедрения УФ-отверждаемых красок резко ограничивала потенциал применения трафаретной печати в промышленных масштабах. При УФ-печати закрепление краски происходит очень быстро полимеризацией при воздействии уф-лучей на специальные добавки в краску.

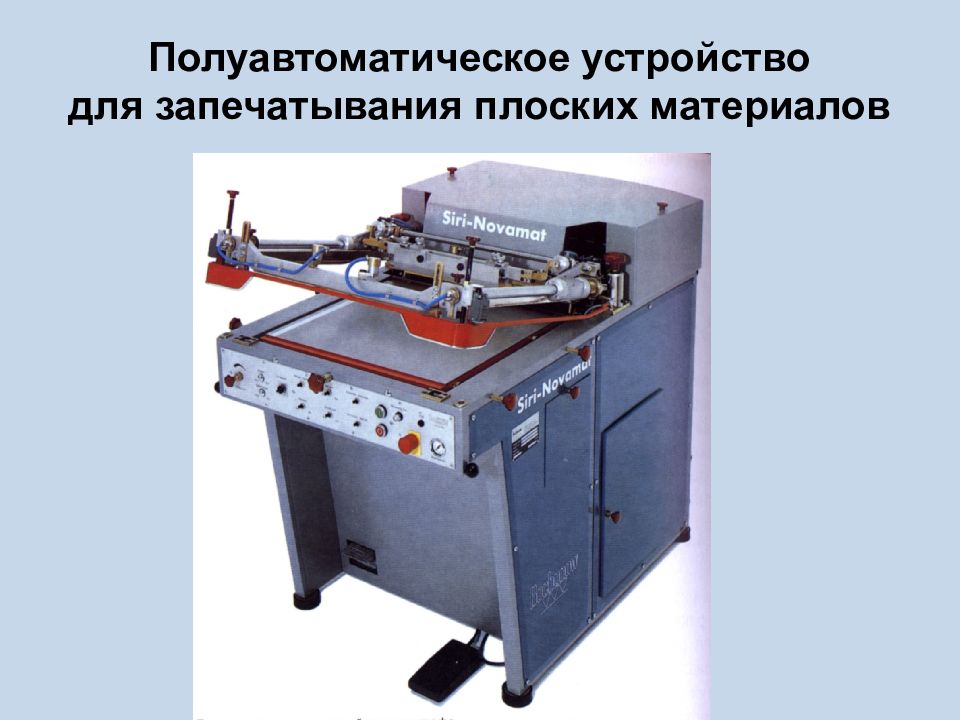

Поворотная крестовина для размещения трафаретных форм при многоцветной печати Стол для размещения запечатываемого материала

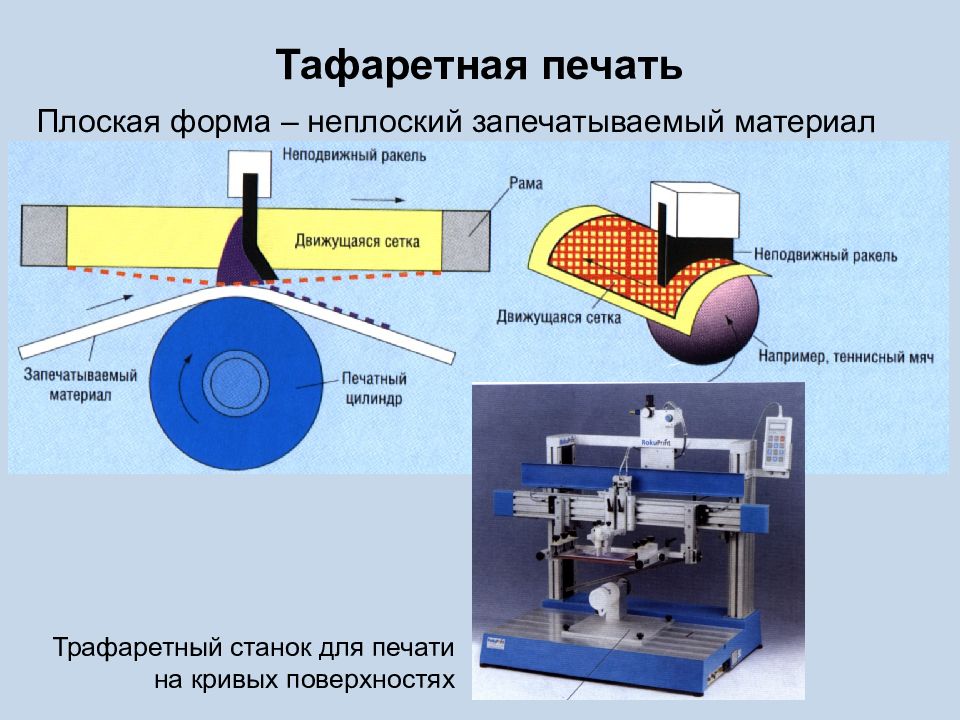

Плоская форма – неплоский запечатываемый материал Трафаретный станок для печати на кривых поверхностях

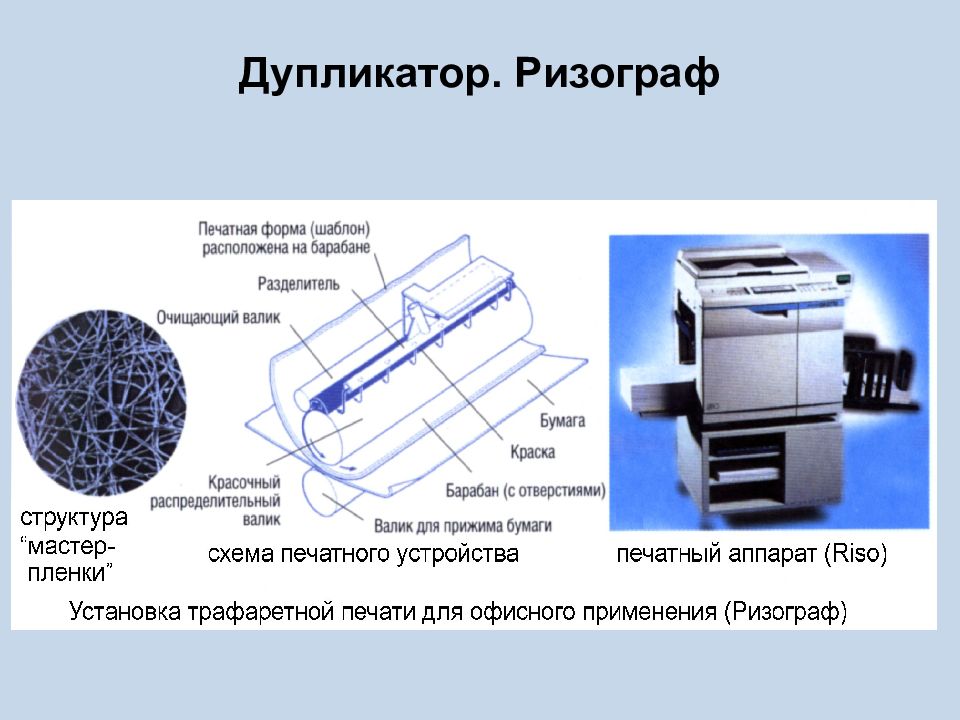

Многокрасочная промышленная печать на текстильных материалах

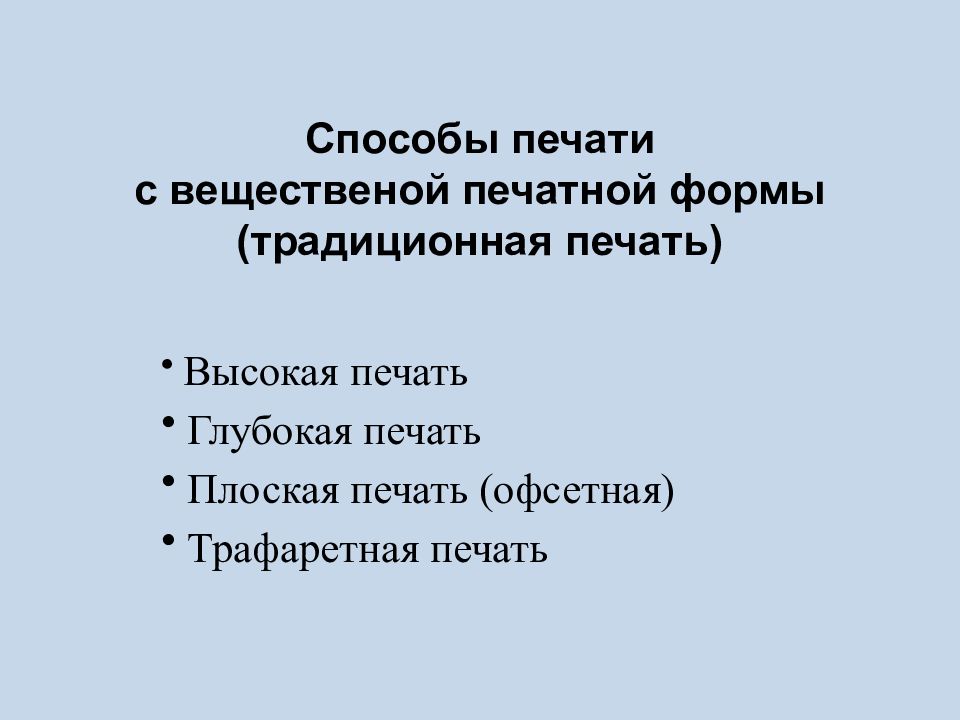

Высокая печать Глубокая печать Плоская печать (офсетная) Трафаретная печать

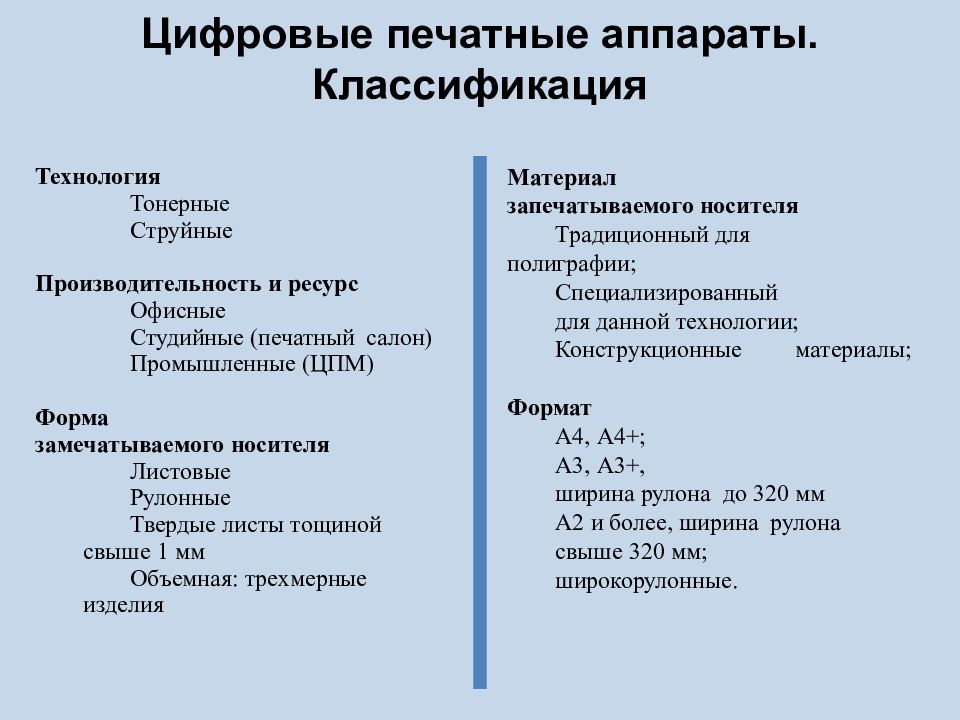

Технология Тонерные Струйные Производительность и ресурс Офисные Студийные (печатный салон) Промышленные (ЦПМ) Форма замечатываемого носителя Листовые Рулонные Твердые листы тощиной свыше 1 мм Объемная: трехмерные изделия Материал запечатываемого носителя Традиционный для полиграфии; Специализированный для данной технологии; Конструкционные материалы; Формат А4, А4+; А3, А3 +, ширина рулона до 320 мм А2 и более, ширина рулона свыше 320 мм; широкорулонные.

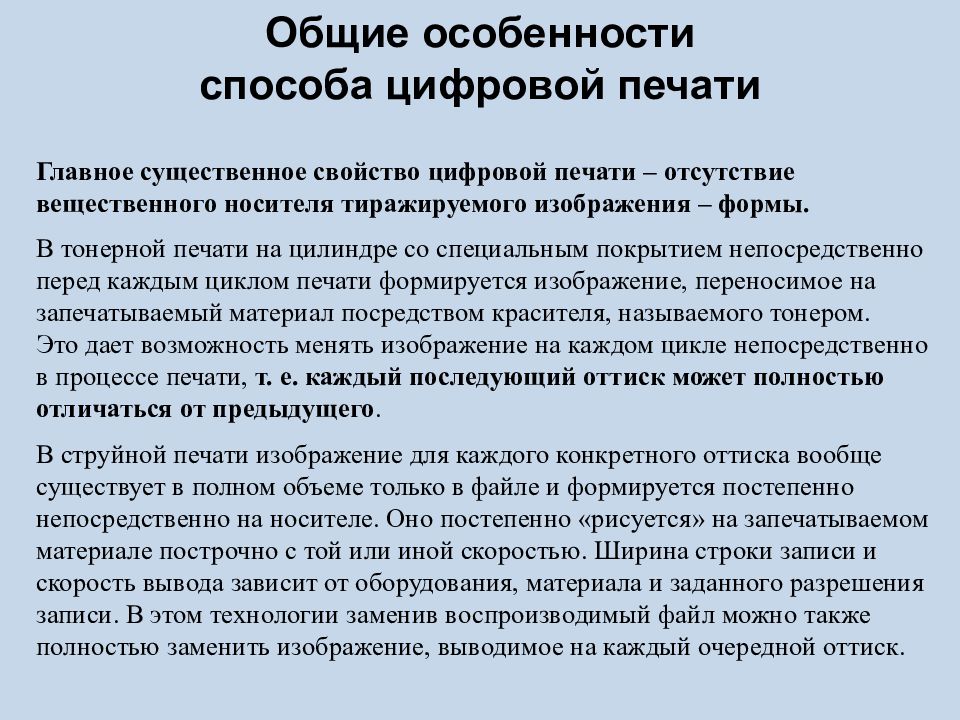

Общие особенности способа цифровой печати Главное существенное свойство цифровой печати – отсутствие вещественного носителя тиражируемого изображения – формы. В тонерной печати на цилиндре со специальным покрытием непосредственно перед каждым циклом печати формируется изображение, переносимое на запечатываемый материал посредством красителя, называемого тонером. Это дает возможность менять изображение на каждом цикле непосредственно в процессе печати, т. е. каждый последующий оттиск может полностью отличаться от предыдущего. В струйной печати изображение для каждого конкретного оттиска вообще существует в полном объеме только в файле и формируется постепенно непосредственно на носителе. Оно постепенно «рисуется» на запечатываемом материале построчно с той или иной скоростью. Ширина строки записи и скорость вывода зависит от оборудования, материала и заданного разрешения записи. В этом технологии заменив воспроизводимый файл можно также полностью заменить изображение, выводимое на каждый очередной оттиск.

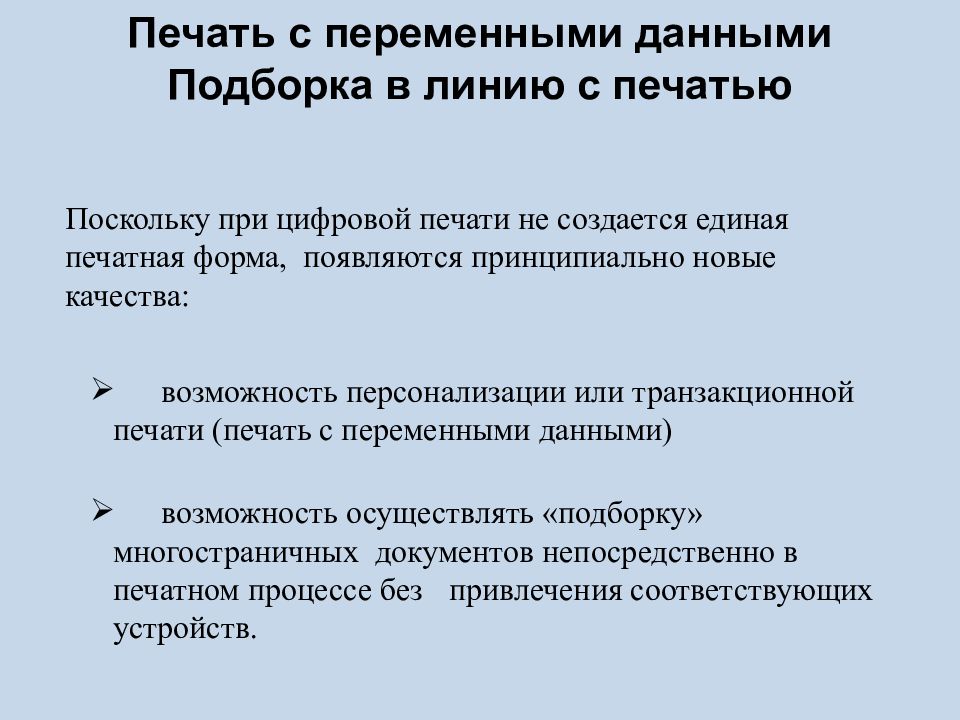

Печать с переменными данными Подборка в линию с печатью Поскольку при цифровой печати не создается единая печатная форма, появляются принципиально новые качества: возможность персонализации или транзакционной печати (печать с переменными данными) возможность осуществлять «подборку» многостраничных документов непосредственно в печатном процессе без привлечения соответствующих устройств.

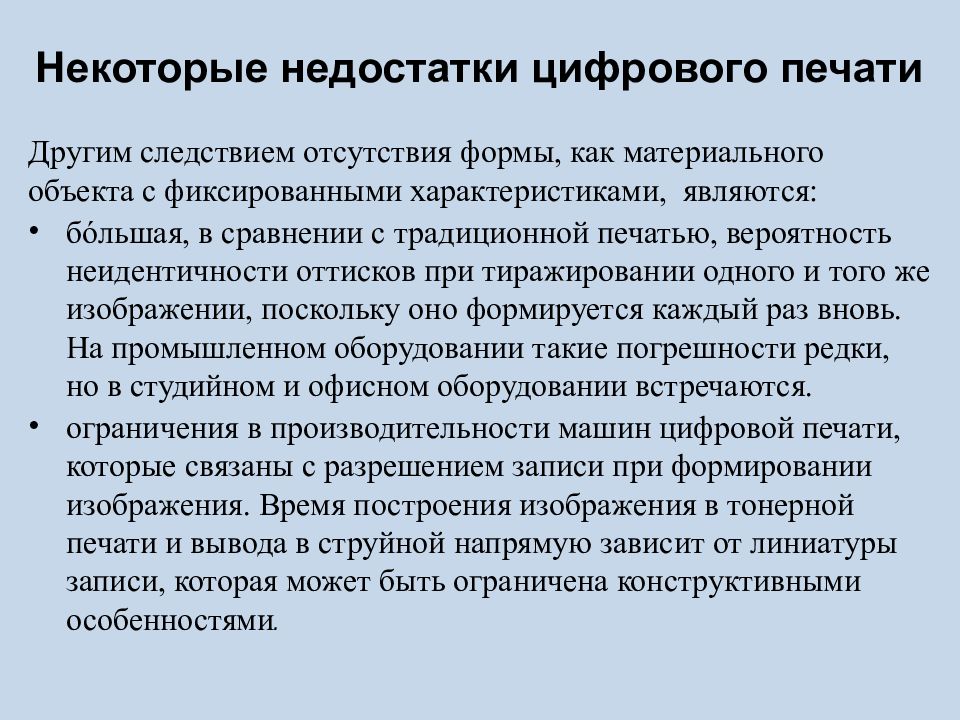

Другим следствием отсутствия формы, как материального объекта с фиксированными характеристиками, являются: б ó льшая, в сравнении с традиционной печатью, вероятность неидентичности оттисков при тиражировании одного и того же изображении, поскольку оно формируется каждый раз вновь. На промышленном оборудовании такие погрешности редки, но в студийном и офисном оборудовании встречаются. ограничения в производительности машин цифровой печати, которые связаны с разрешением записи при формировании изображения. Время построения изображения в тонерной печати и вывода в струйной напрямую зависит от линиатуры записи, которая может быть ограничена конструктивными особенностями. Некоторые недостатки цифрового печати

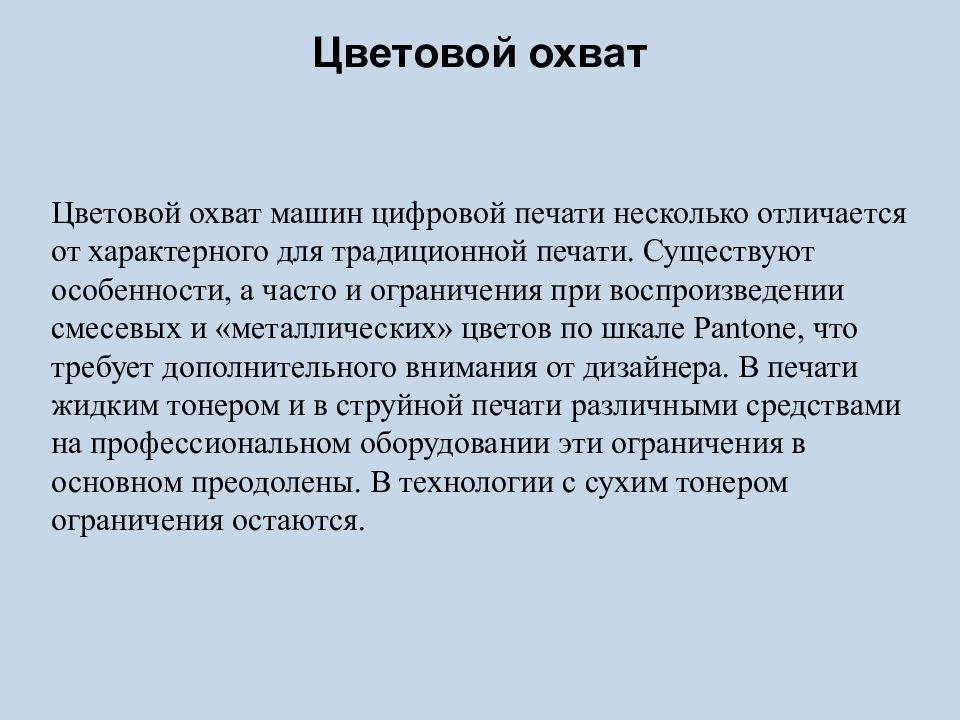

Цветовой охват Цветовой охват машин цифровой печати несколько отличается от характерного для традиционной печати. Существуют особенности, а часто и ограничения при воспроизведении смесевых и «металлических» цветов по шкале Pantone, что требует дополнительного внимания от дизайнера. В печати жидким тонером и в струйной печати различными средствами на профессиональном оборудовании эти ограничения в основном преодолены. В технологии с сухим тонером ограничения остаются.
Процессы цифровой печати пока не стандартизированы, что требует б ó льшего внимания при выборе конкретного оборудования, запечатываемого материала и расходных материалов для реализации проекта. Наилучший вариант в самом начале работы определиться с этим выбором. Несмотря на значительный прогресс остаются ограничения на выполнение отделки и другой послепечатной обработки для «цифровых» оттисков. Стабильность технологического процесса
Печатная форма Запечатываемый материал Печатная краска Воздействие для переноса краски с формы на запечатываемый материал Закрепление краски на запечатываемом материале

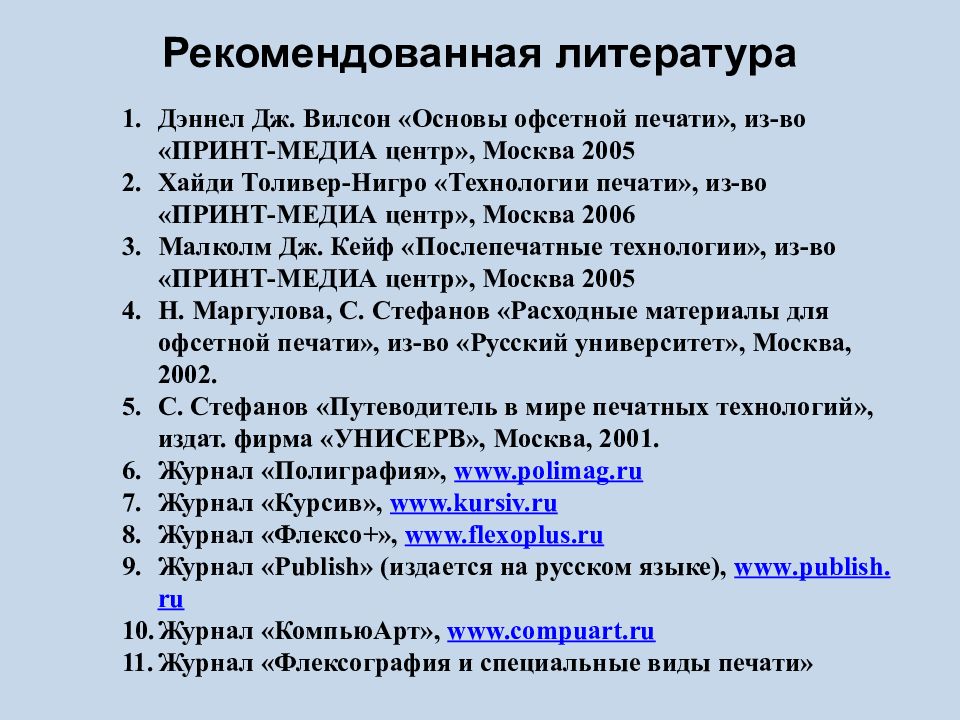

Дэннел Дж. Вилсон «Основы офсетной печати», из-во «ПРИНТ-МЕДИА центр», Москва 2005 Хайди Толивер-Нигро «Технологии печати», из-во «ПРИНТ-МЕДИА центр», Москва 2006 Малколм Дж. Кейф « Послепечатные технологии», из-во «ПРИНТ-МЕДИА центр», Москва 2005 Н. Маргулова, С. Стефанов «Расходные материалы для офсетной печати», из-во «Русский университет», Москва, 2002. С. Стефанов «Путеводитель в мире печатных технологий», издат. фирма «УНИСЕРВ», Москва, 2001. Журнал «Полиграфия», www.polimag.ru Журнал «Курсив», www.kursiv.ru Журнал « Флексо+ », www.flexoplus.ru Журнал « Publish » (издается на русском языке), www. publish. ru Журнал « КомпьюАрт », www.compuart.ru Журнал « Флексография и специальные виды печати»
