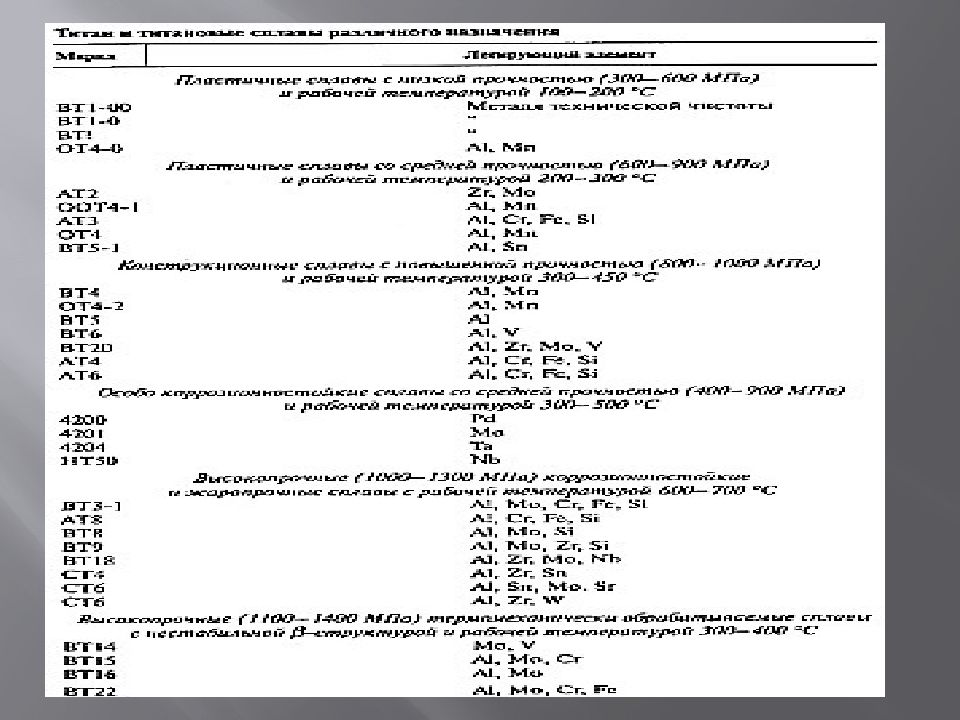

Ti

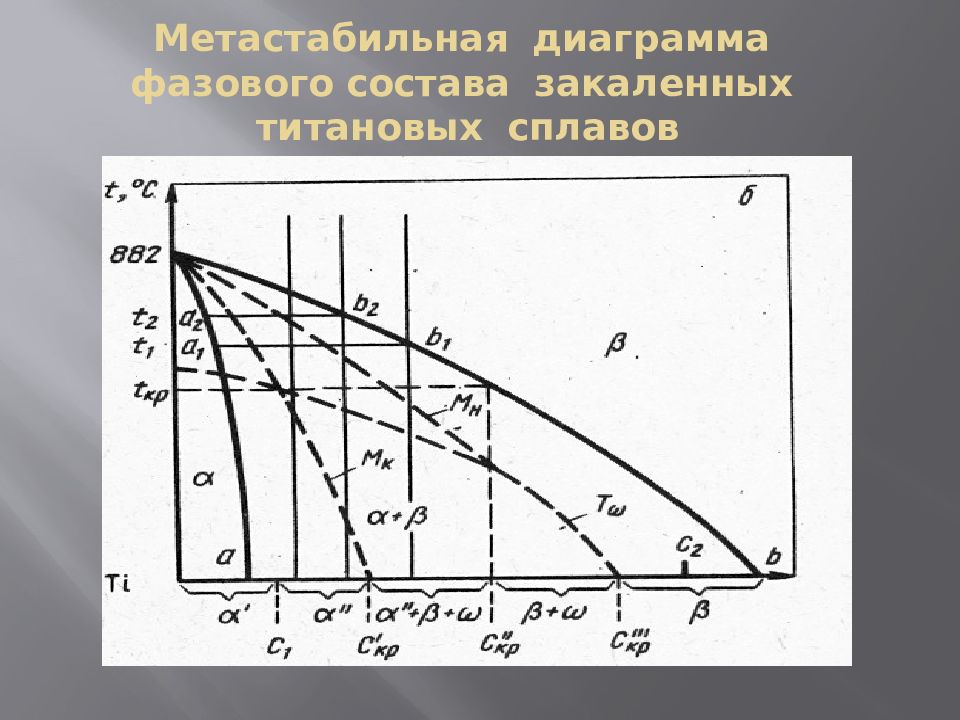

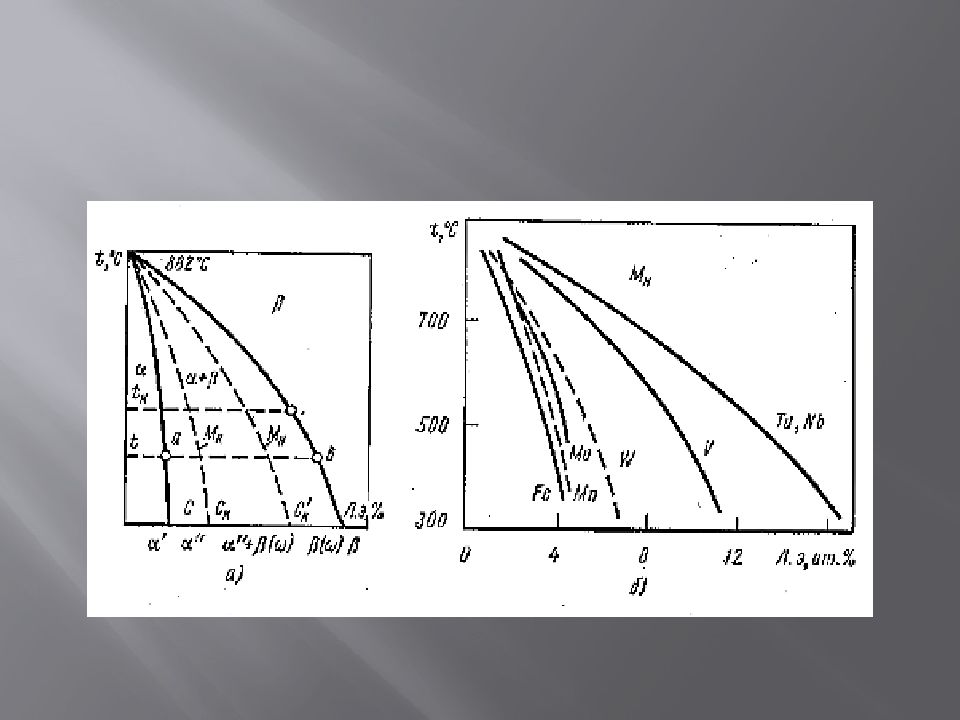

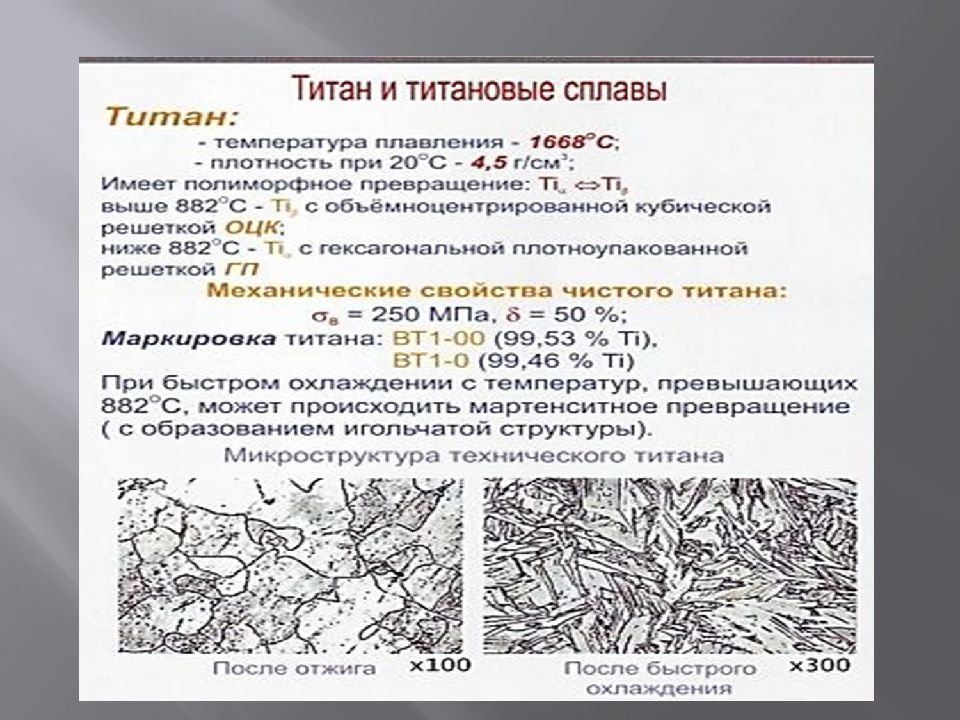

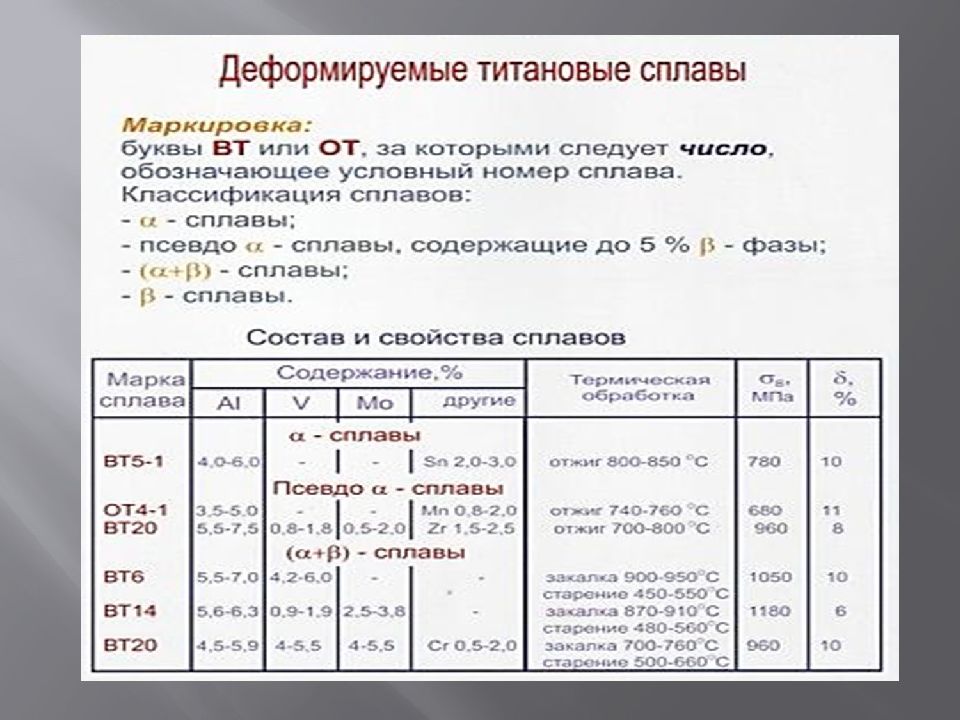

При скоростях охлаждения выше критической переход осуществляется мартенситным превращением в интервале температур начала Мн и конца Мк. Быстрое охлаждение титановых сплавов приводит к образованию неравновесных фаз. К их числу относятся пересыщенные твердые растворы - метастабильные фазы αм и βм. Кроме этого, возможно образование мартенситных фаз αI, αII и ω. Фаза ω имеет гексагональную решетку. Она образуется из β фазы при закалке, однако переход β – ω не доходит до конца и ω фаза сосуществует вместе с β фазой внутри нее. Поэтому такое состояние называют β(ω) фазой. Ее появление всегда охручивает сплав и поэтому является нежелательным. При всех вариантах термообработки всегда стремятся избежать появления в сплавах β(ω) состояния.

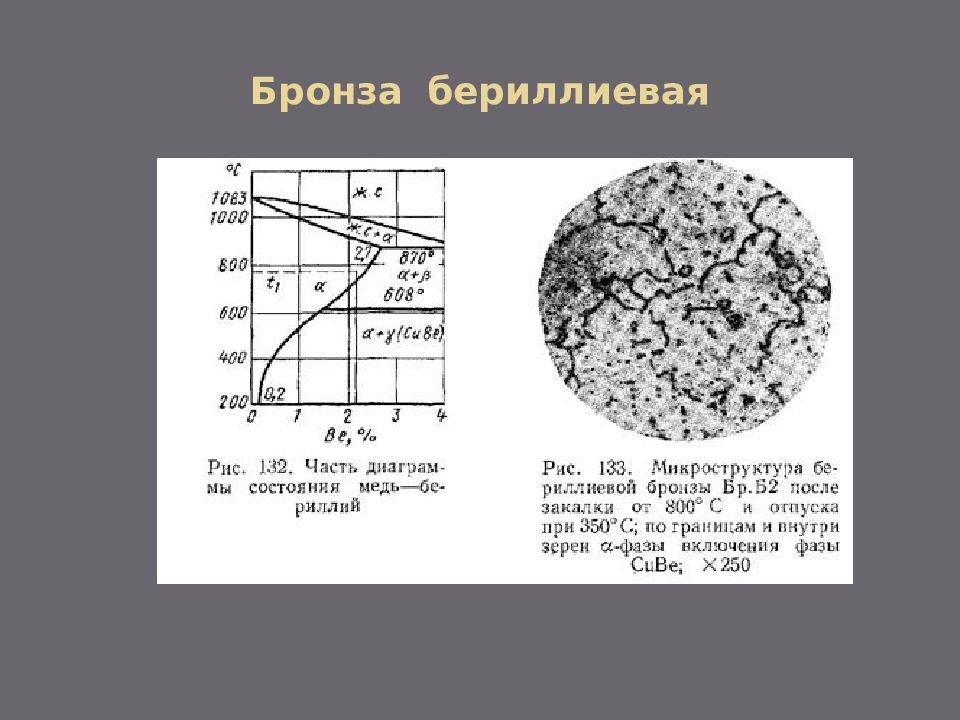

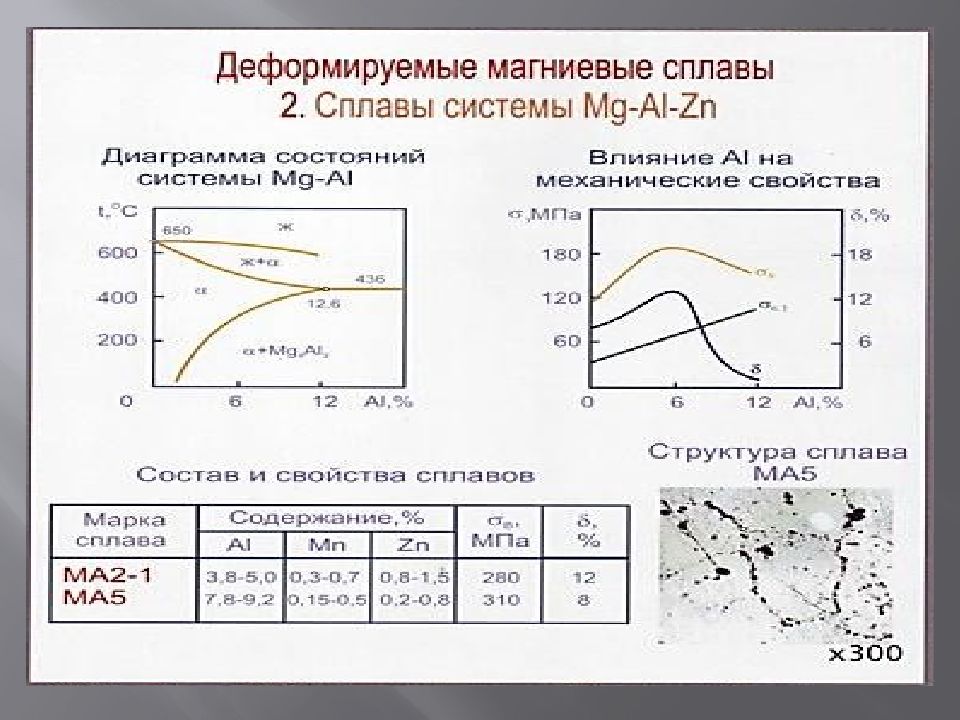

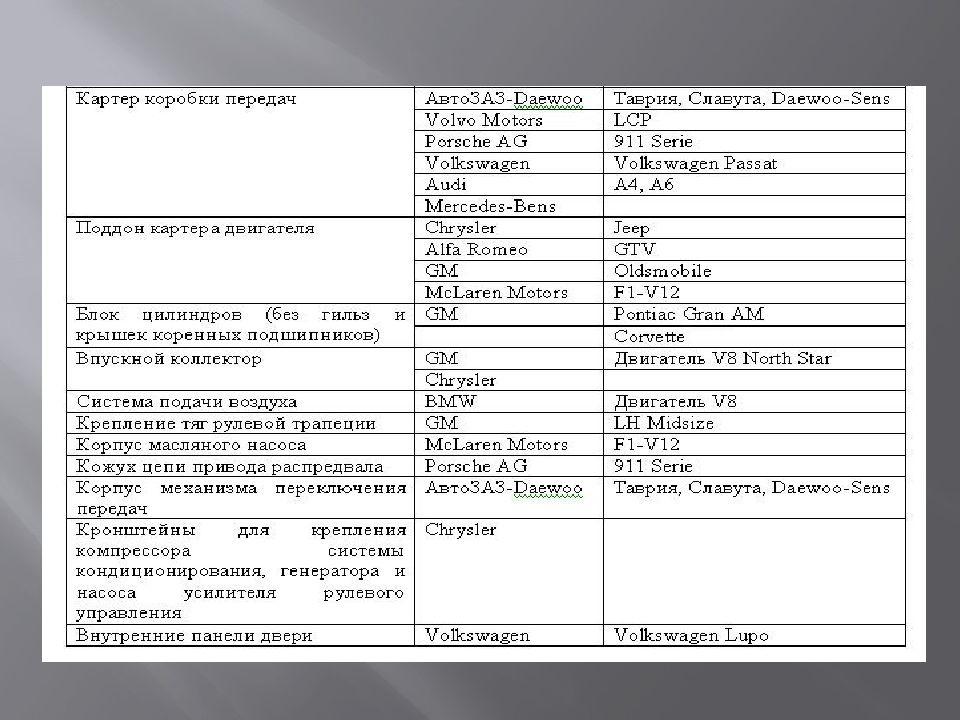

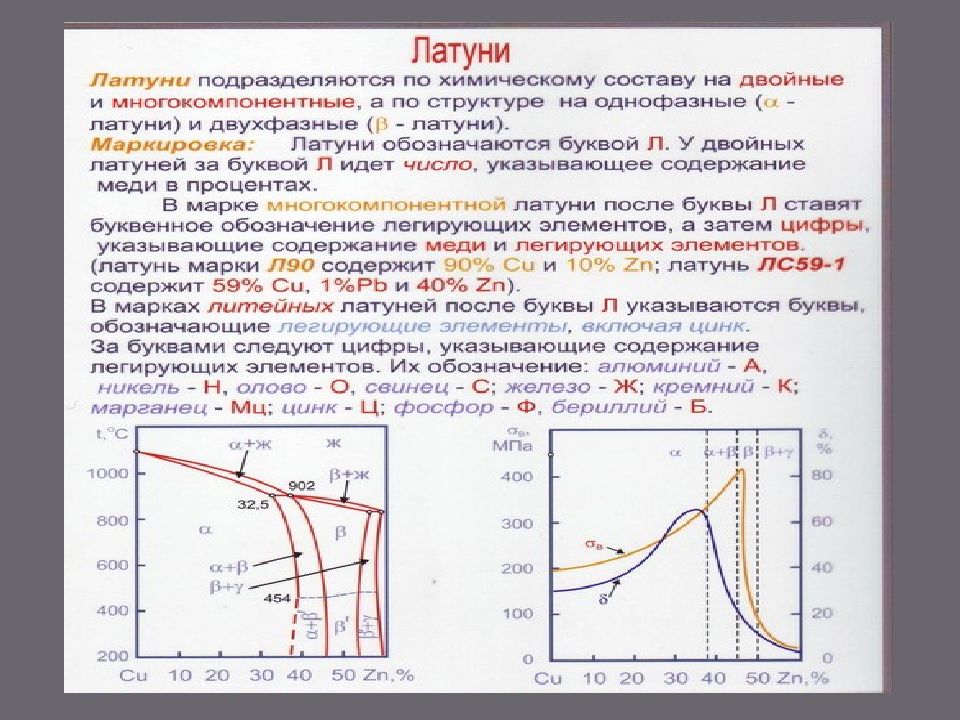

Mg

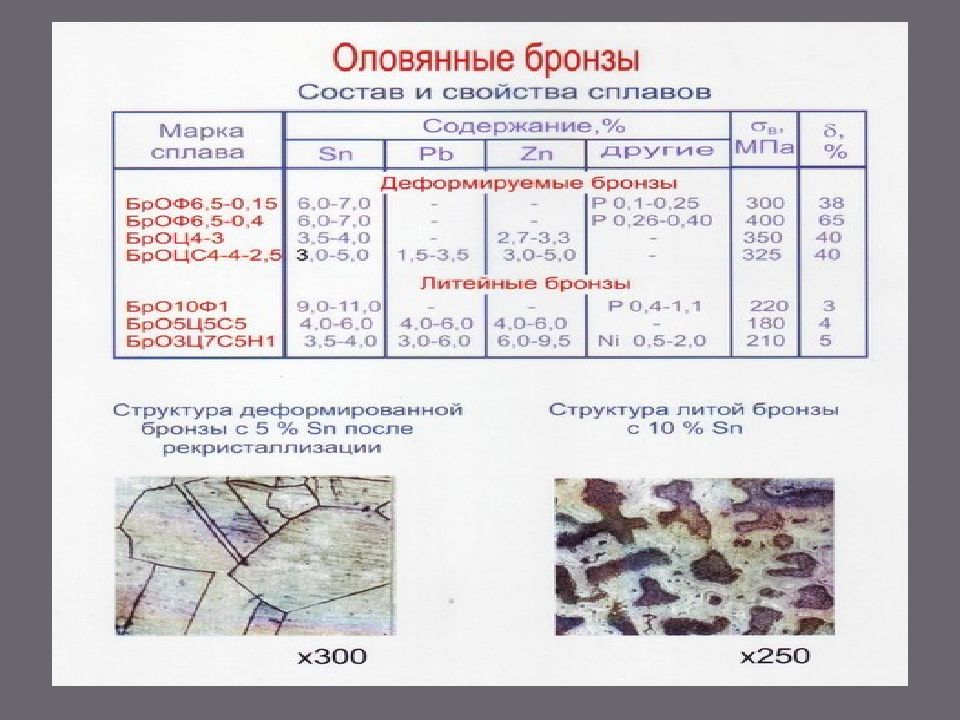

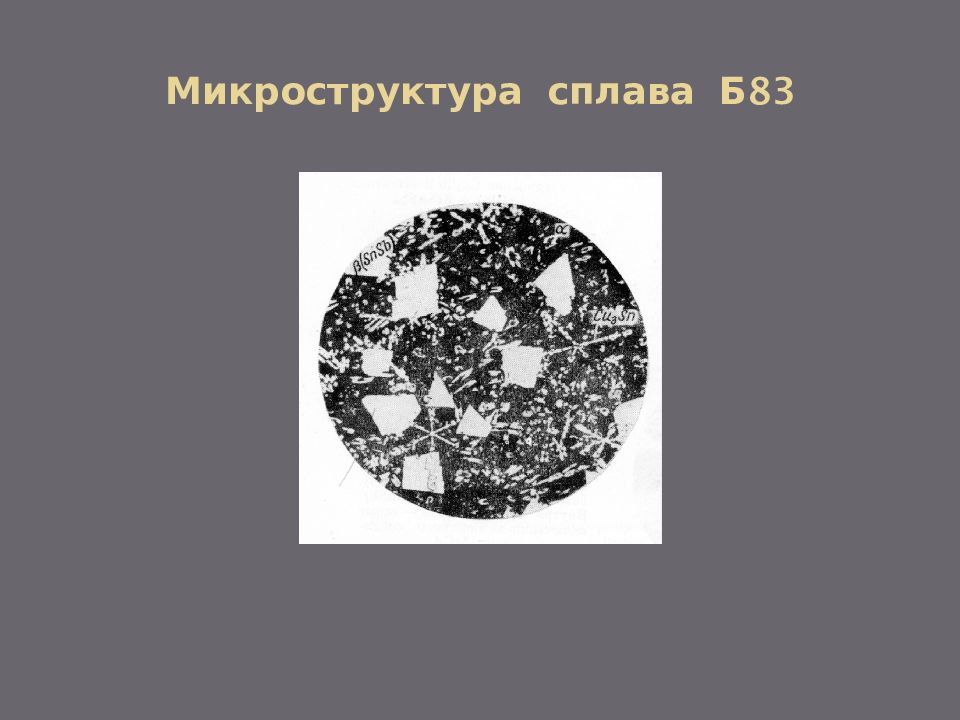

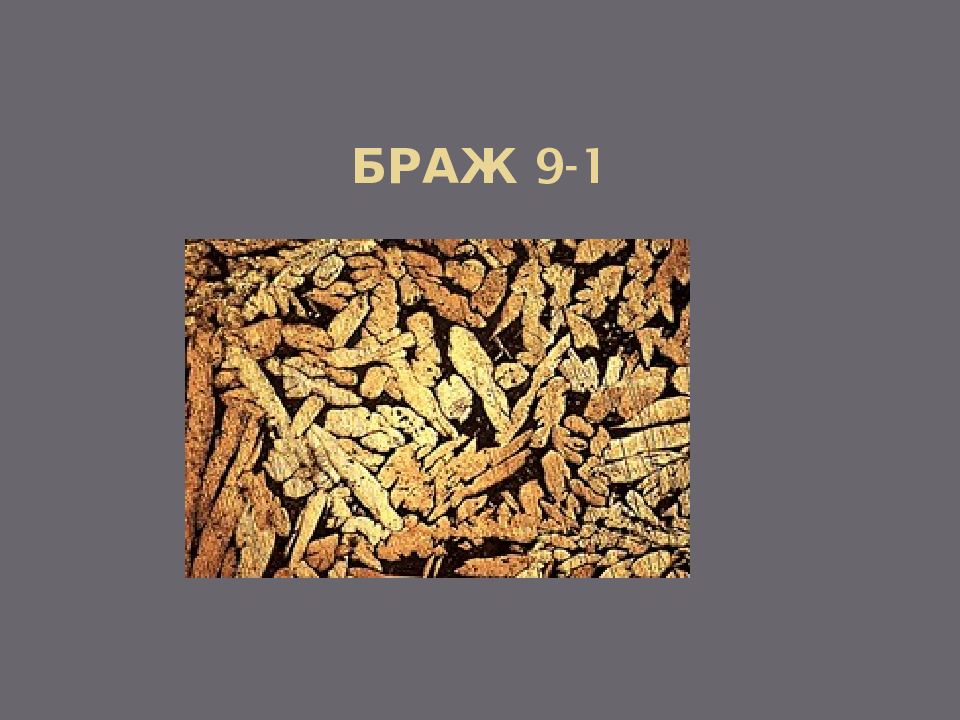

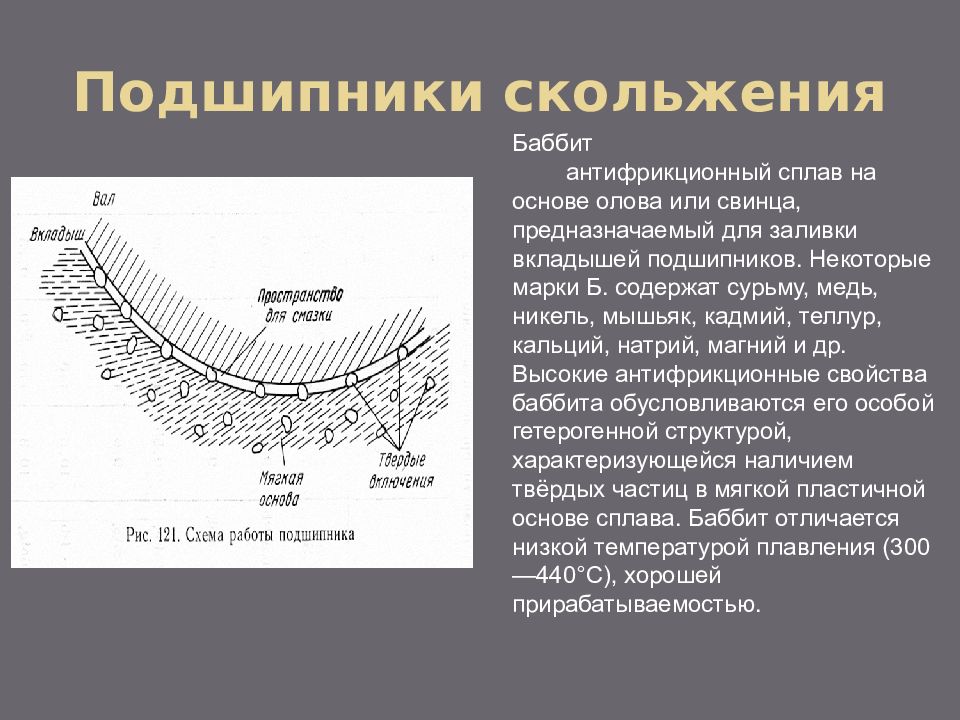

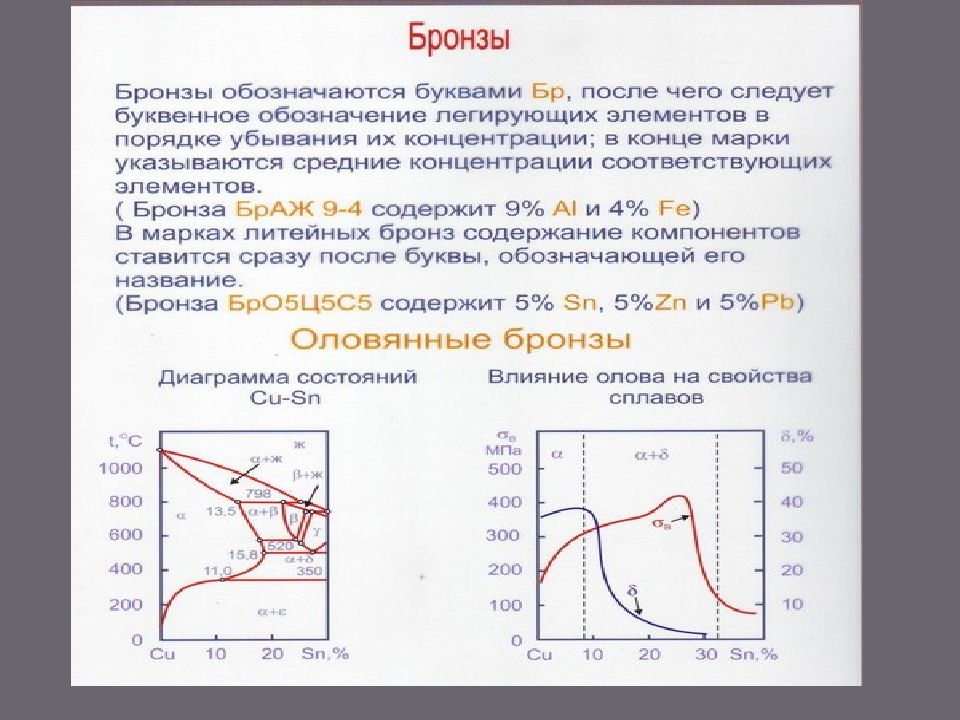

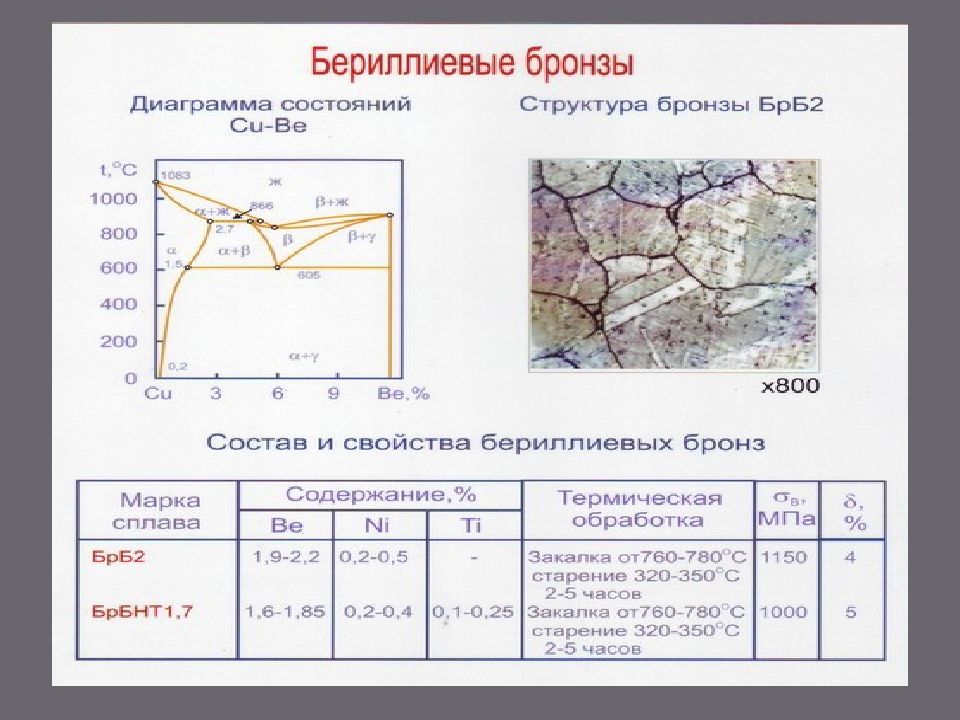

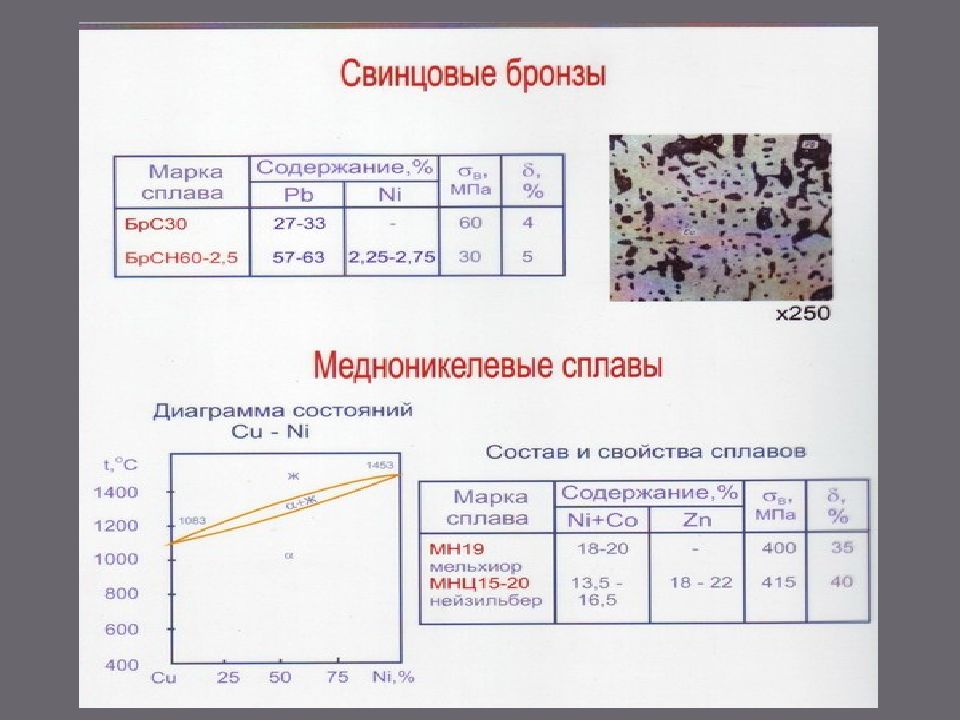

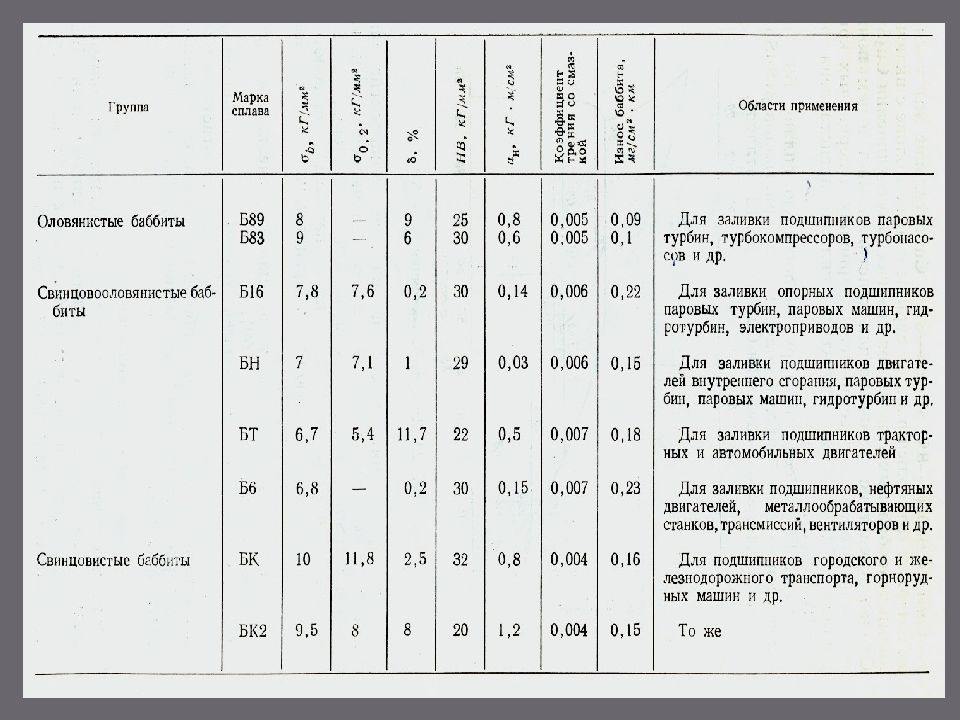

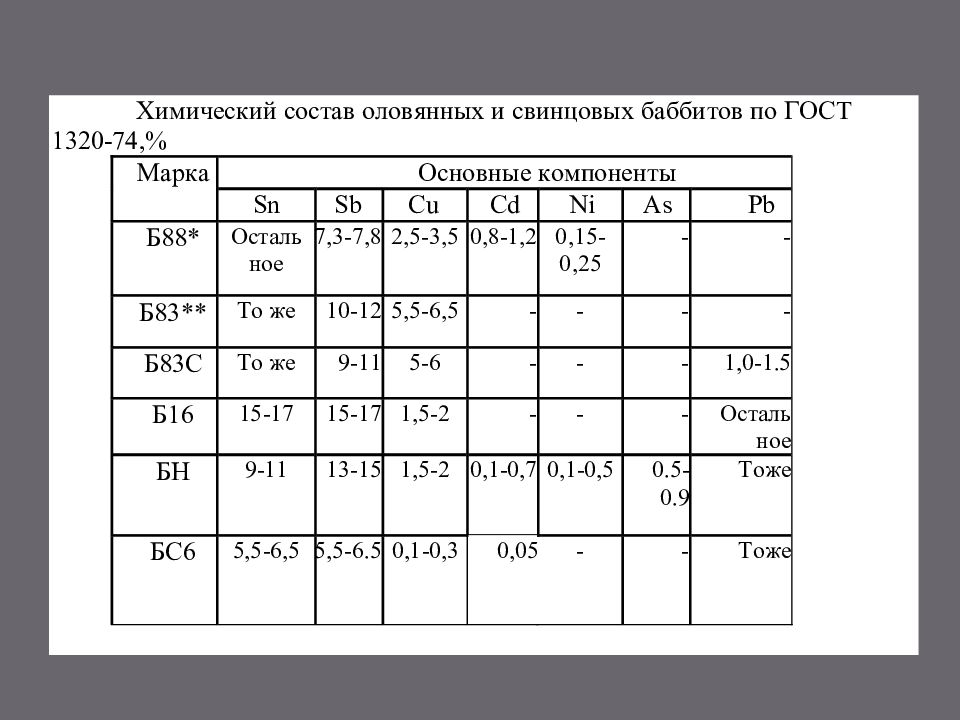

Баббит антифрикционный сплав на основе олова или свинца, предназначаемый для заливки вкладышей подшипников. Некоторые марки Б. содержат сурьму, медь, никель, мышьяк, кадмий, теллур, кальций, натрий, магний и др. Высокие антифрикционные свойства баббита обусловливаются его особой гетерогенной структурой, характеризующейся наличием твёрдых частиц в мягкой пластичной основе сплава. Баббит отличается низкой температурой плавления (300—440°C), хорошей прирабатываемостью. Подшипники скольжения

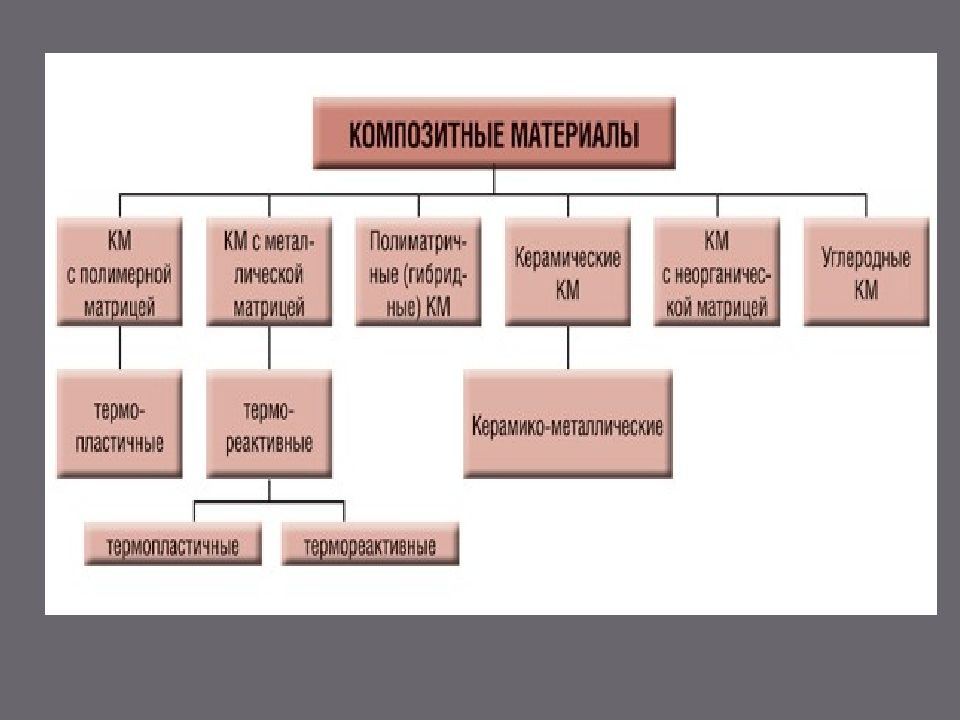

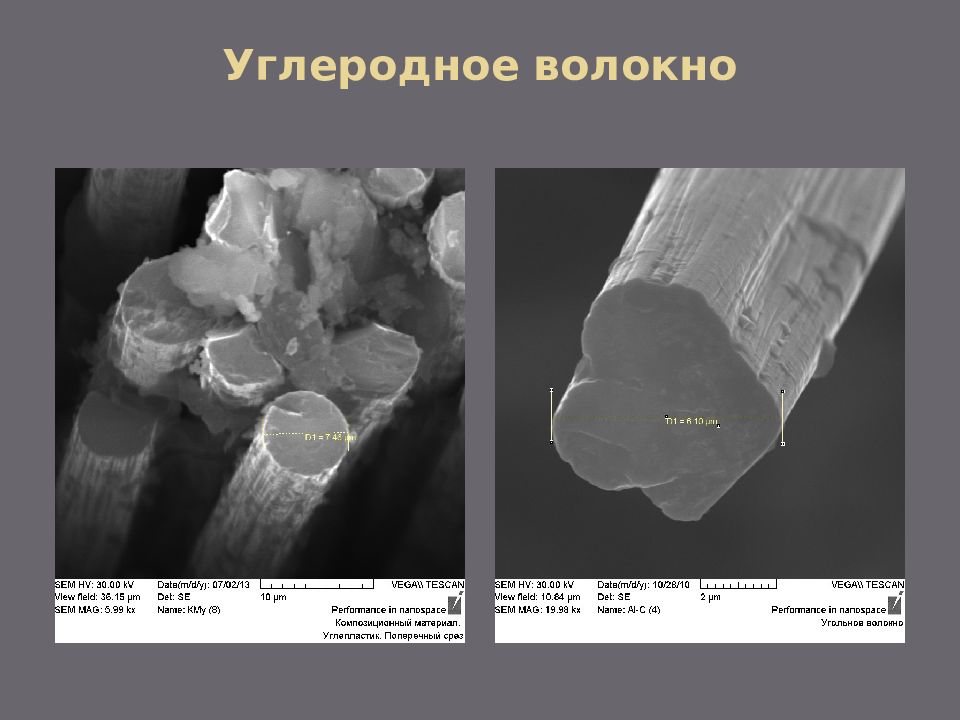

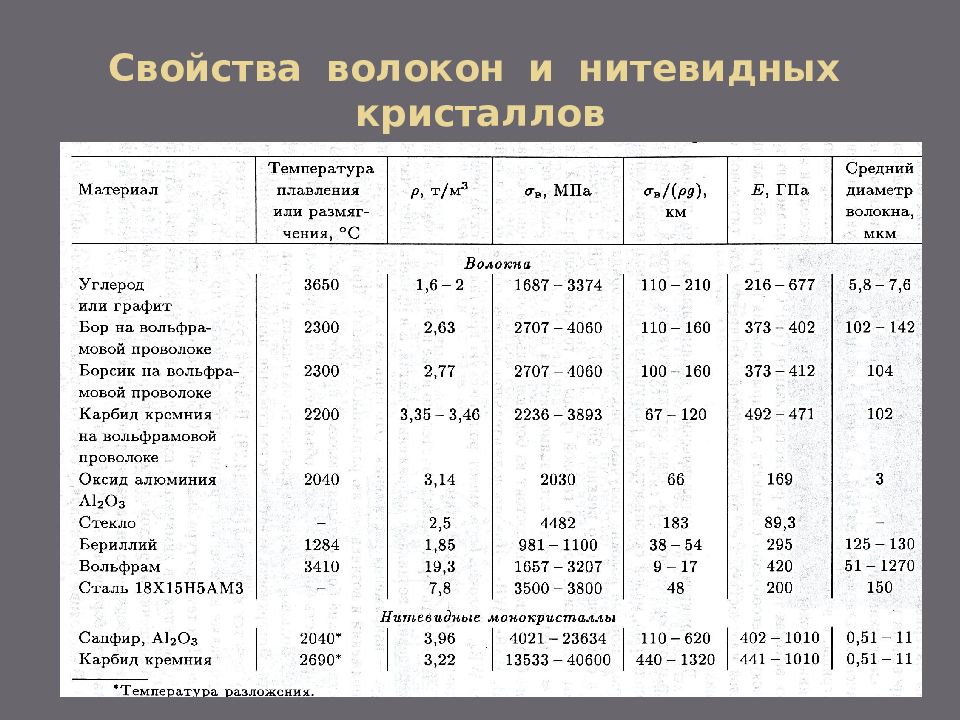

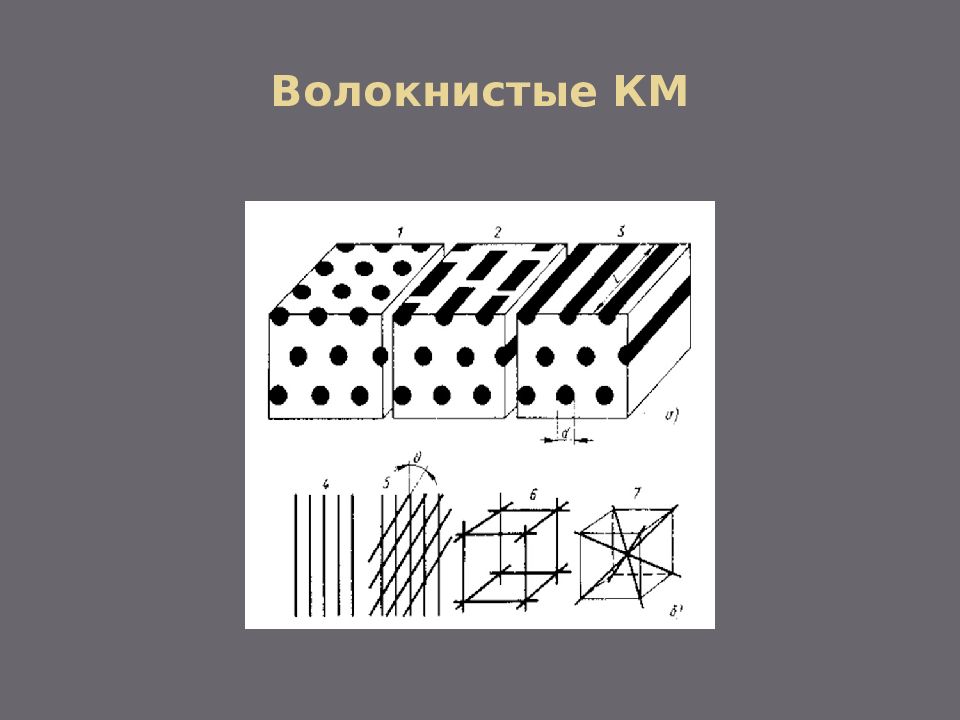

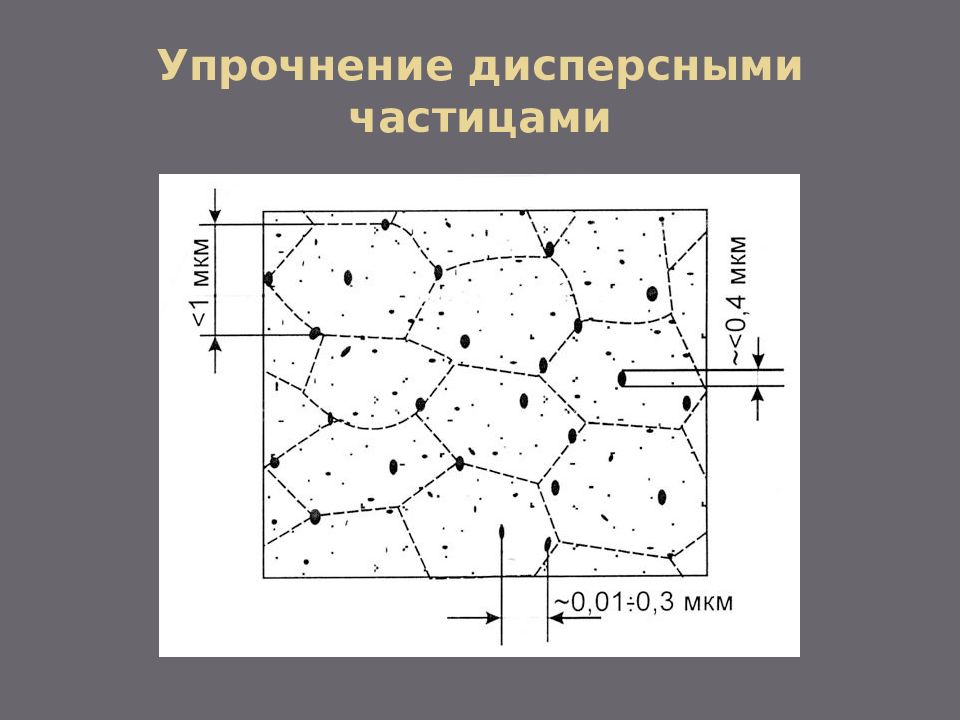

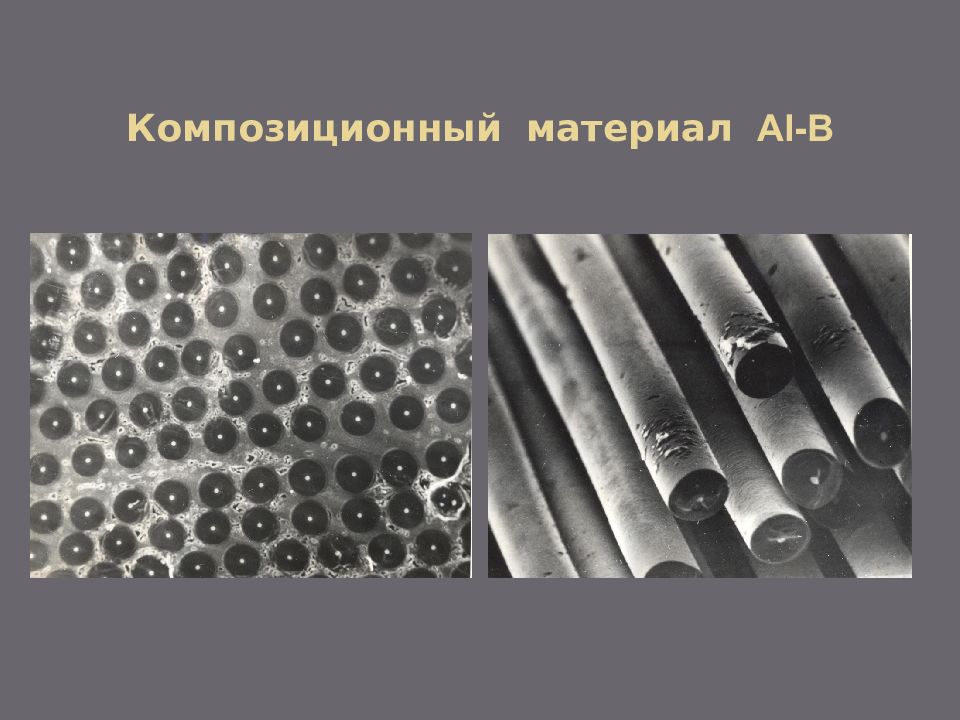

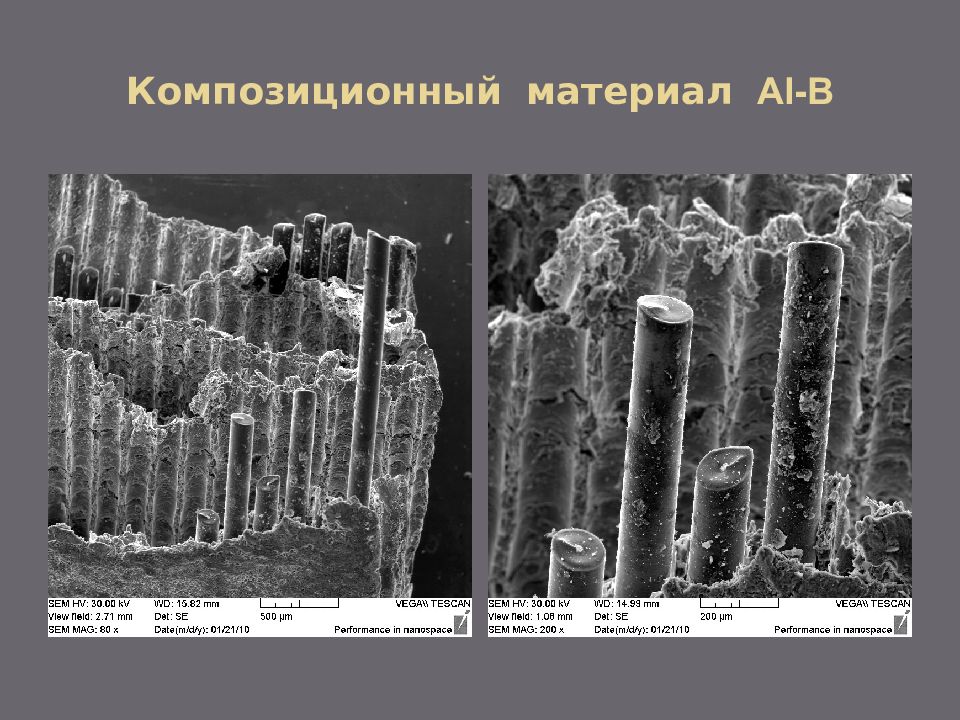

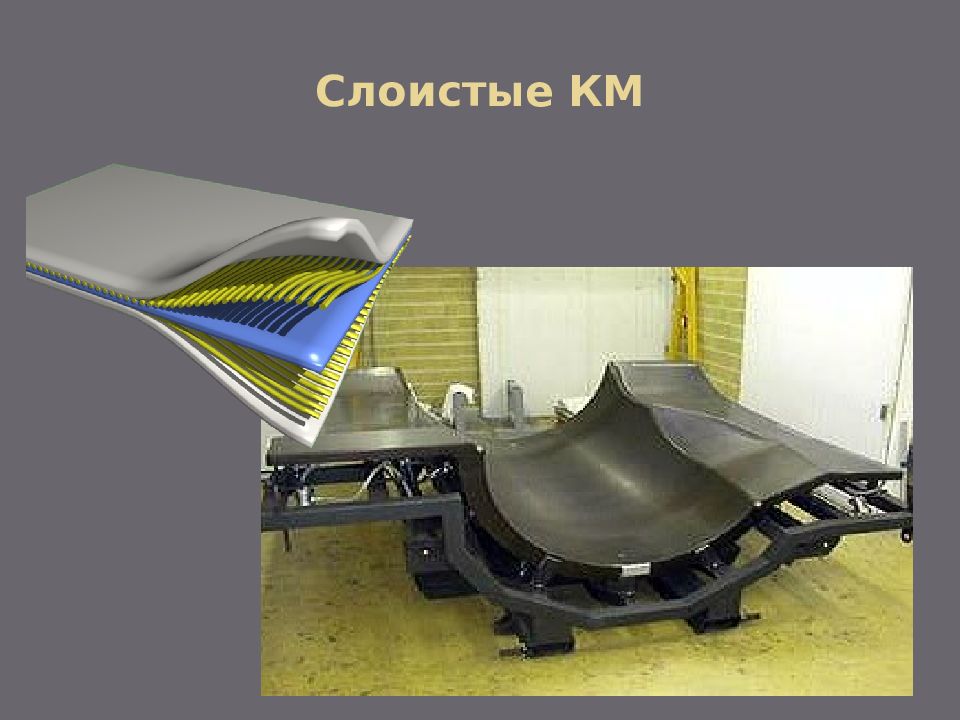

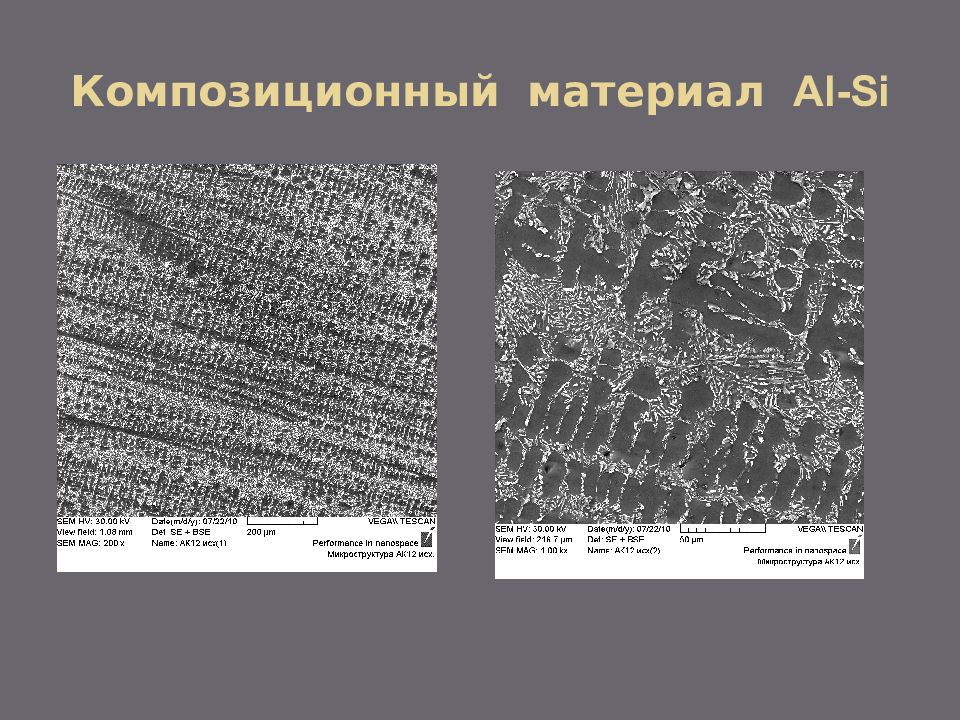

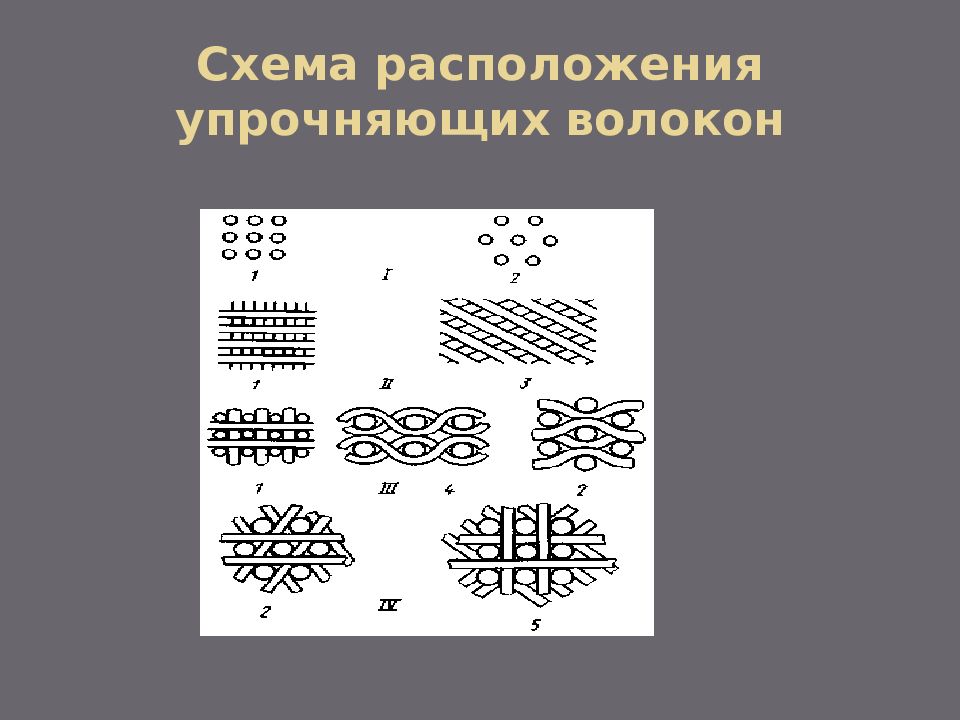

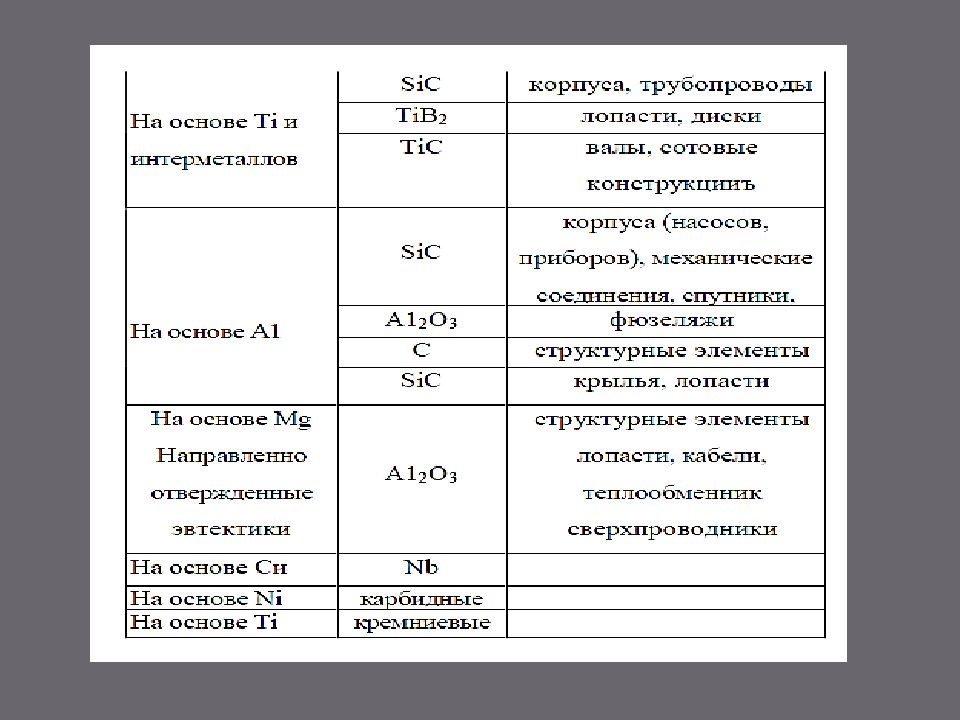

Композиционные материалы — многокомпонентные материалы, состоящие из пластичной основы - матрицы, и наполнителей, повышающих прочность
