КЛАССИФИКАЦИЯ ТИТАНОВЫХ СПЛАВОВ — презентация

КОЭФФИЦИЕНТ β -СТАБИЛИЗАЦИИ (К β ) АЛЮМИНИЕВЫЙ ЭКВИВАЛЕНТ [ Al] экв [Al] экв = %Al+%Sn/3+%Zr/6+10[%O+%C+2(%N)]

Изображение слайда

Марка сплава Номинальное содержание Ti Содержание примесей, % масс. Fe C O N H Grade 1, IMI 115 99,6 0,1-0,2 0,06-0,1 0,12-0,2 0,03-0,05 0,01-0,015 ВТ1-00 99,6 0,15-0,2 ≤0,05 ≤0,1 ≤0,04 ≤0,008 Grade 2, IMI 1 2 5 99,5 0,1-0,3 0,08-0,1 0,18-0,25 0,03-0,06 0,01-0,015 ВТ1-0 99,5 0,25-0,3 ≤0,07 ≤0,2 ≤0,04 ≤0,01 Grade 3, IMI 1 30 99,2 0,2-0,3 0,08-0,1 0,25-0,35 0,05-0,07 0,01-0,015 Grade 4, IMI 1 5 5 99,0 0,2-0,5 0,06-0,08 0,35-0,4 0,05 0,01-0,015

Изображение слайда

0,15% Fe 0, 03 % Fe

Изображение слайда

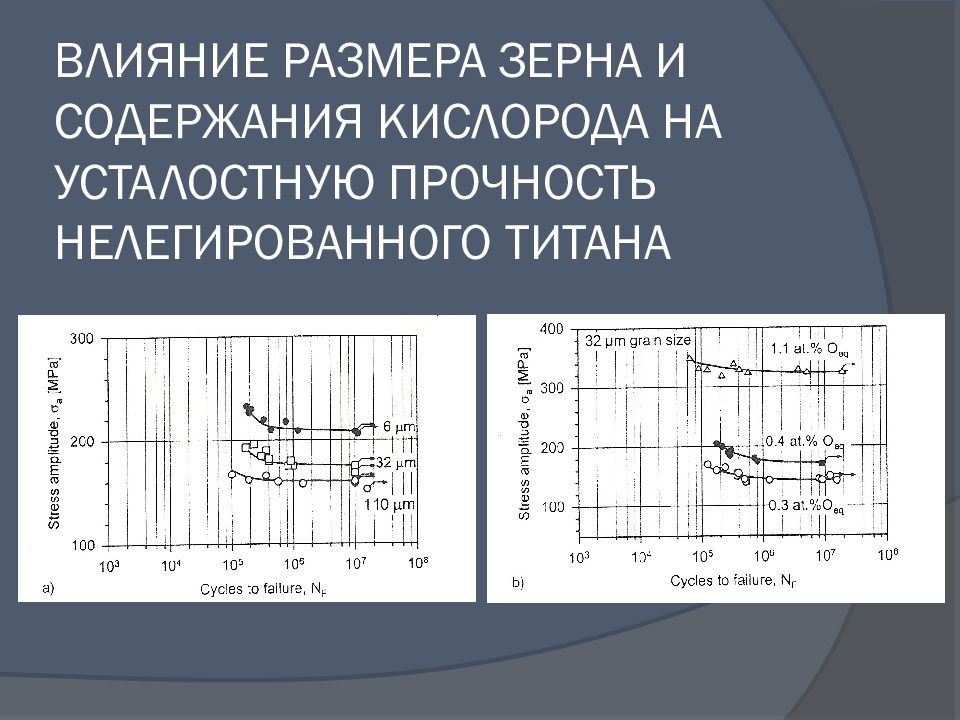

ВЛИЯНИЕ РАЗМЕРА ЗЕРНА И СОДЕРЖАНИЯ КИСЛОРОДА НА УСТАЛОСТНУЮ ПРОЧНОСТЬ НЕЛЕГИРОВАННОГО ТИТАНА

Изображение слайда

α псевдо-α (α+β) псевдо-β β [Мо] экв =0; К β =0; 0% β-фазы [Мо] экв =0÷2,5; К β =0÷0,2; ~5% β-фазы [Мо] экв =2,5÷10; К β =0,2÷1,2; 5-50% β-фазы [Мо] экв =10÷30; К β =1,2÷2,0; >50% β-фазы [Мо] экв >30; К β >20; ~100% β-фазы ВТ 5 начало 50-х XX в. ( Ti -5 Al ) [ Al ] экв =6,0 ОТ 4-0 1966 (Ti-1Al-1Mn) [Al] экв =2,0 [Мо] экв =1,7 К β =0,7 ОТ 4 1957 (Ti-4Al-1,5Mn) [Al] экв =5,0 [Мо] экв =2,5 К β = 0, 25 ВТ 20 1965 (Ti-6,5Al-2,0Zr-1V-1Mo-0,15Si) [Al] экв =7,8 [Мо] экв = 1,7 ВТ 9 1958 (Ti-6,5Al-3Mo-1,5Zr-0,25Si) [Al] экв = 7,8 [Мо] экв =3,0 ВТ 6 1956 (Ti-6Al-4V) [Al] экв =7,0 [Мо] экв = 2,9 ВТ 22 1965 (Ti-5Al-5V-5Mo-1Cr-1Fe) [Al] экв =6,0 [ Мо ] экв =12,2 4201 (Ti-30Mo) ВТ 5-1 1957 (Ti-5Al-2,5Sn) [Al] экв =7,3 ОТ 4-1 конец 50-х XX в. (Ti-2Al-1,5Mn) [Al] экв =3,0 [Мо] экв =2,5 К β =0,25 ОТ 4- 1В Grade 9 (Ti-3Al-2,5V) [Al] экв =4,0 [Мо] экв = 1,8 К β = 0,17 ВТ 18 у 1972 (Ti-6,5Al-2,5Sn-4Zr-1Nb-0,7Mo-0,15Si) [Al] экв =9,0 [Мо] экв = 1,0 ВТ 8 1958 (Ti-6,5Al-3,3Mo-0,3Si) [Al] экв =7, 5 [ Мо ] экв =3, 3 ВТ 23 1969 (Ti-5Al-4,5V-2Mo-1Cr-0,6Fe) [Al] экв =6,0 [Мо] экв = 8,1 ВТ 35 (Ti-15-3-3-3) (Ti-15V-3Cr-3Al-3Sn-1Zr-1Mo) [Al] экв =5,2 [ Мо ] экв =16,7 ПТ-3В (Ti-4Al-2V) [Al] экв =5,0 [Мо] экв = 1,4 IMI 834 (Ti-5,8Al-4Sn-3,5Zr-0,7Nb-0,5Mo-0,35Si) [Al] экв =8,7 [Мо] экв = 0,7 ВТ 25 у 1971 (Ti-6,5Al-1,8Sn-4Zr-4Mo-1W-0,25Si ) [Al] экв =8,8 [Мо] экв = 4,5 ВТ 16 1963 (Ti-3Al-4,5V-5Mo) [Al] экв =4,0 [Мо] экв = 8,2 Ti-10-2-3 (Ti-10V-2Fe-3Al) [Al] экв =4,0 [ Мо ] экв =11,1 Ti 6242S (Ti-6Al-2Sn-4Zr-2Mo-0,08Si ) [Al] экв =8,3 [Мо] экв = 2,0 SP 700 (Ti-4,5Al-3V-2Mo-2Fe ) [Al] экв =5,5 [Мо] экв = 8,1

Изображение слайда

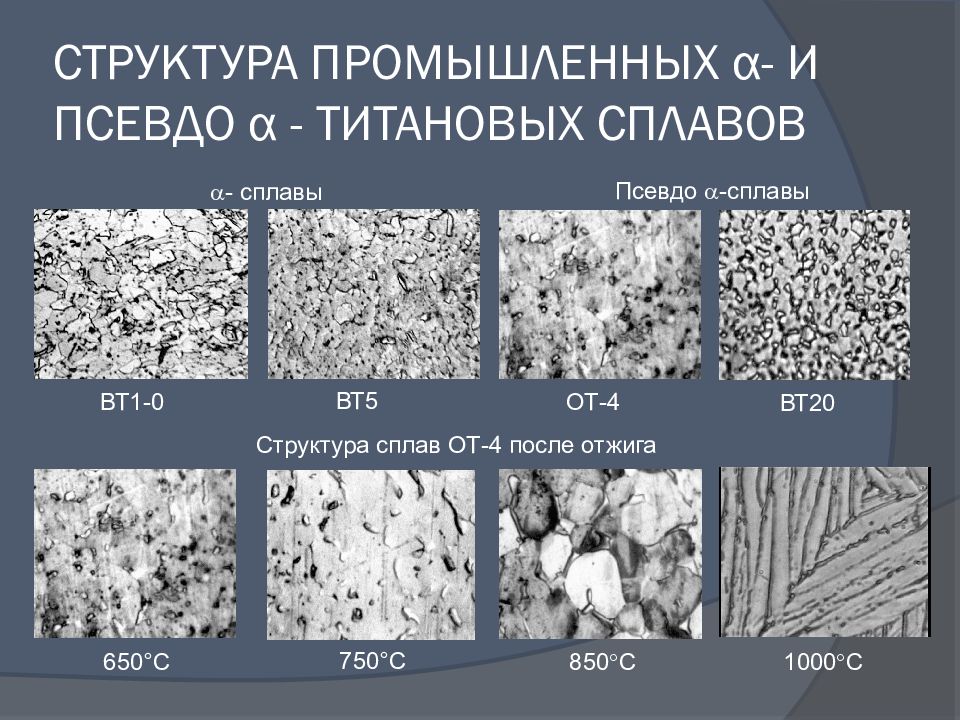

ВТ1-0 ВТ5 ОТ-4 ВТ20 650°С 750°С 850  С 1000  С  - сплавы Псевдо  -сплавы Структура сплав ОТ-4 после отжига

Изображение слайда

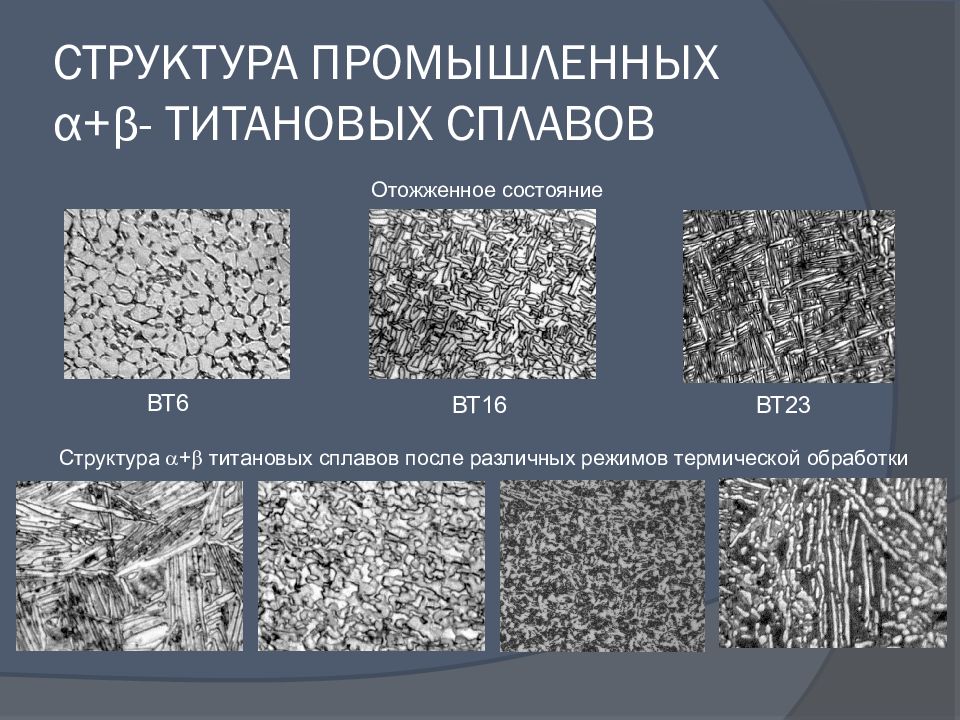

ВТ6 ВТ16 ВТ23 Отожженное состояние Структура  +  титановых сплавов после различных режимов термической обработки

Изображение слайда

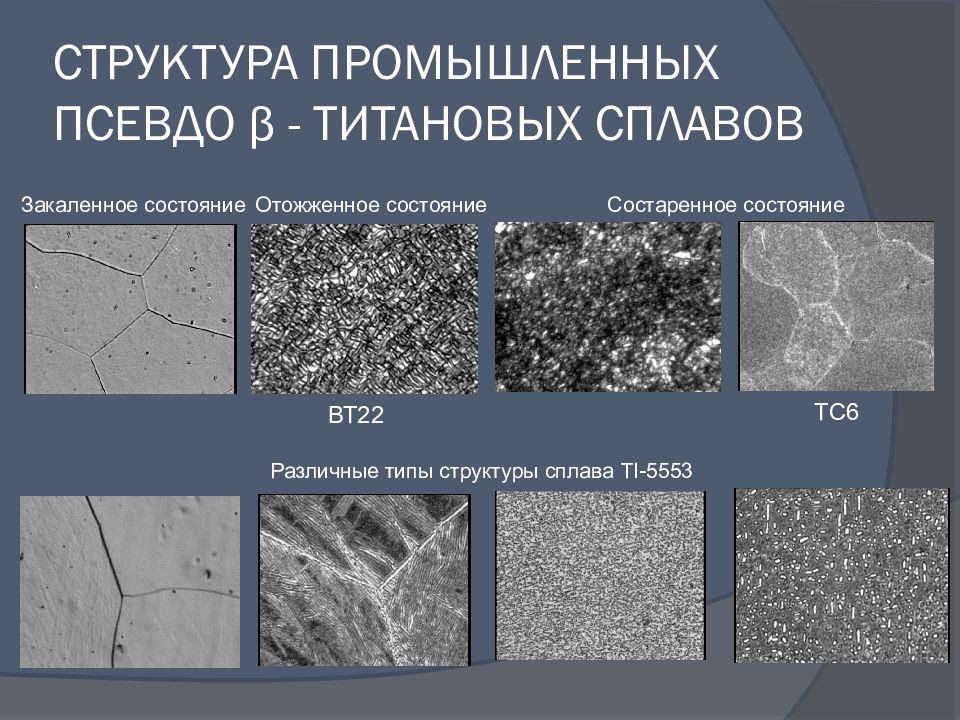

Закаленное состояние Отожженное состояние Состаренное состояние ВТ22 ТС6 Различные типы структуры сплава TI -5553
