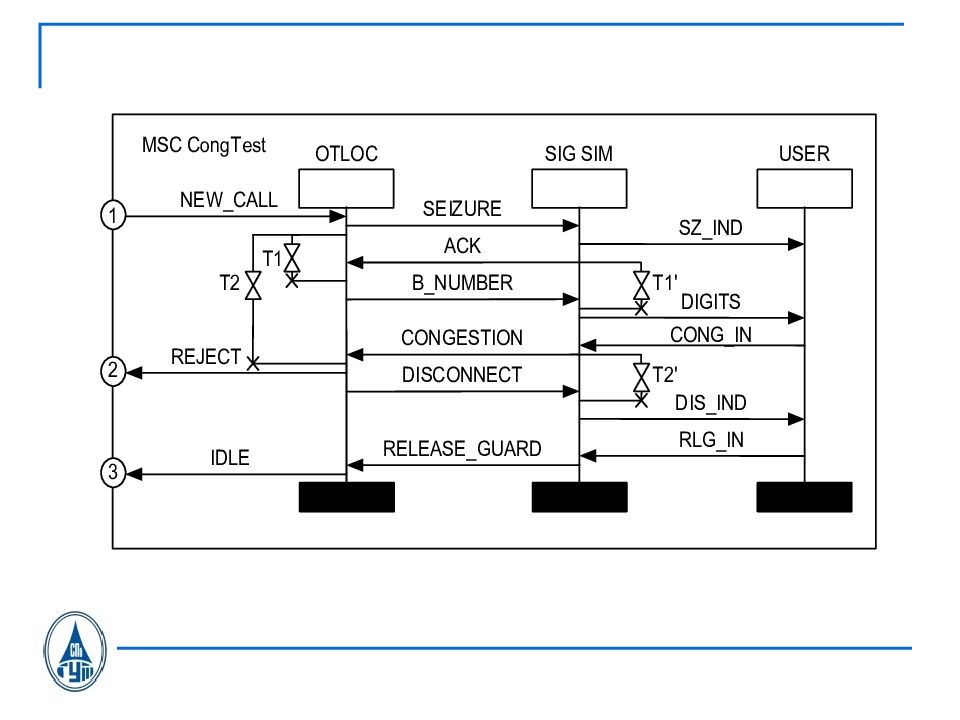

Лекция 3 Международная стандартизация телекоммуникаций. Язык спецификаций и описаний SDL. Язык MSC. Процесс исходящего вызова OTLOC Проф. Б.С. Гольдштейн 20 1 4 СПбГУТ им. М.А.Бонч-Бруевича Факультет СС, СК и ВТ
Л1. Гольдштейн Б.С. Системы коммутации. Учебник для ВУЗов. 2-е издание, доп. и испр.//СПб.: BHV -2004. Л2. Гольдштейн Б.С. Сигнализация в сетях связи. Том 1. 4-е издание. СПб.: BHV, 2005.

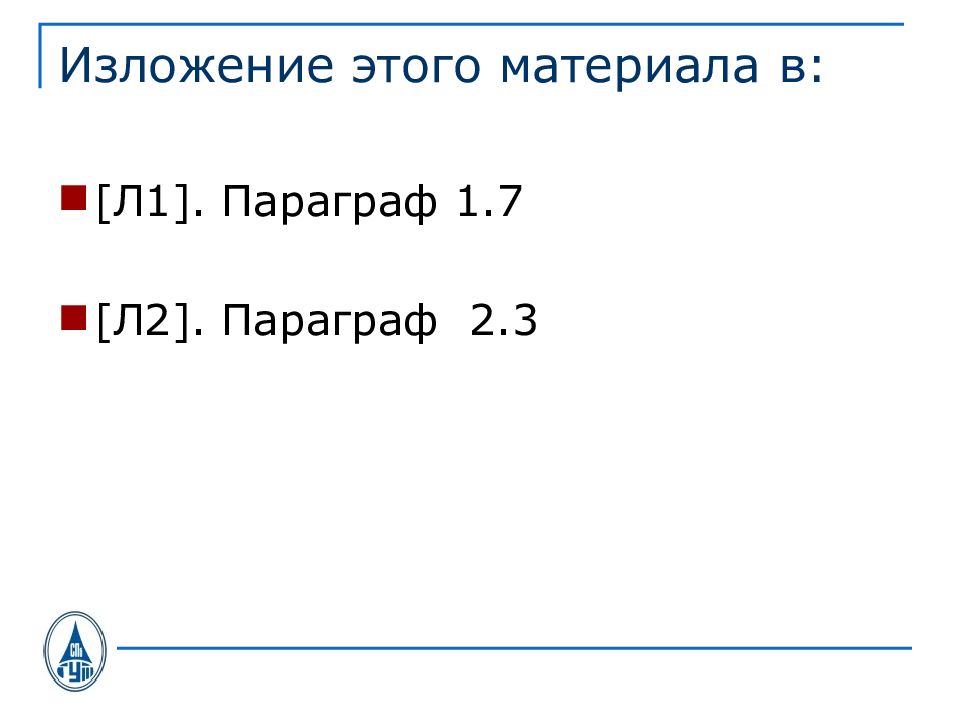

[ Л1 ]. Параграф 1. 7 [ Л2 ]. Параграф 2.3
Различные способы задания языков спецификаций: Грамматики Конечные автоматы Спецификация должна быть конечным Должен существовать алгоритм, за конечное число шагов проверяющий принадлежность некоторой входной спецификации Наиболее распространенные формализмы для задания языков: грамматики, регулярные выражения, конечные и магазинные автоматы, машины Тьюринга

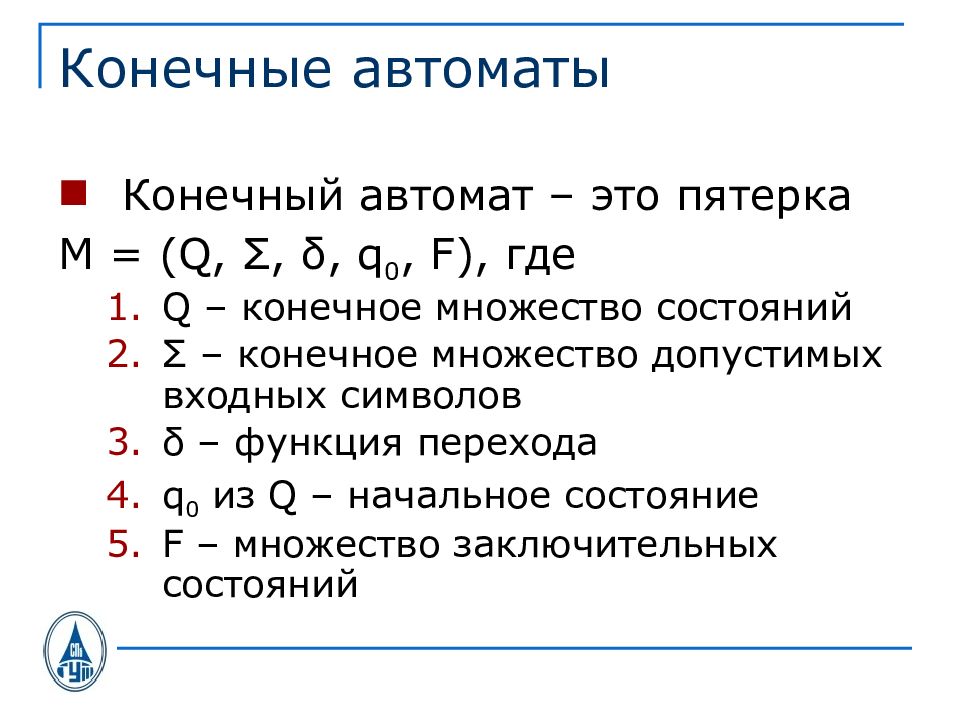

Конечный автомат – это пятерка M = (Q, Σ, δ, q 0, F), где Q – конечное множество состояний Σ – конечное множество допустимых входных символов δ – функция перехода q 0 из Q – начальное состояние F – множество заключительных состояний

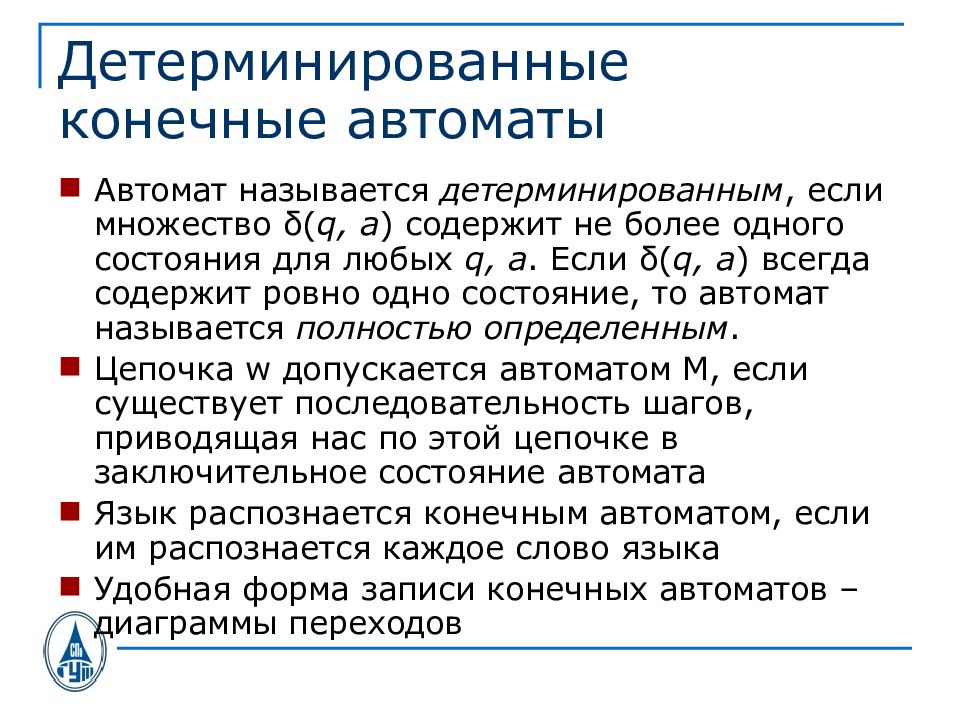

Автомат называется детерминированным, если множество δ ( q, a ) содержит не более одного состояния для любых q, a. Если δ ( q, a ) всегда содержит ровно одно состояние, то автомат называется полностью определенным. Цепочка w допускается автоматом M, если существует последовательность шагов, приводящая нас по этой цепочке в заключительное состояние автомата Язык распознается конечным автоматом, если им распознается каждое слово языка Удобная форма записи конечных автоматов – диаграммы переходов

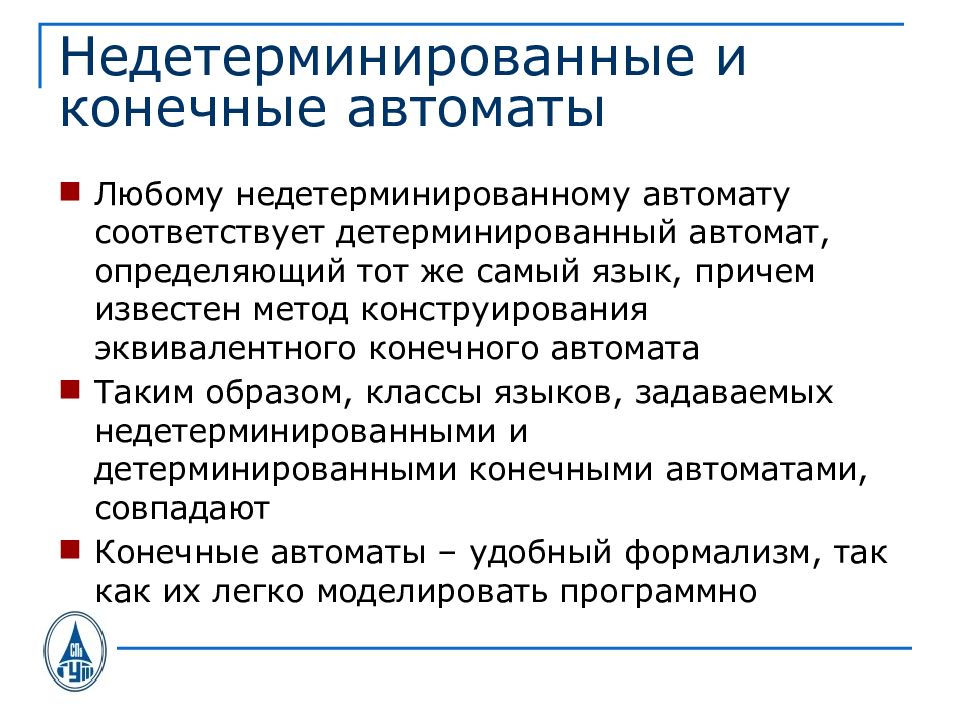

Любому недетерминированному автомату соответствует детерминированный автомат, определяющий тот же самый язык, причем известен метод конструирования эквивалентного конечного автомата Таким образом, классы языков, задаваемых недетерминированными и детерминированными конечными автоматами, совпадают Конечные автоматы – удобный формализм, так как их легко моделировать программно

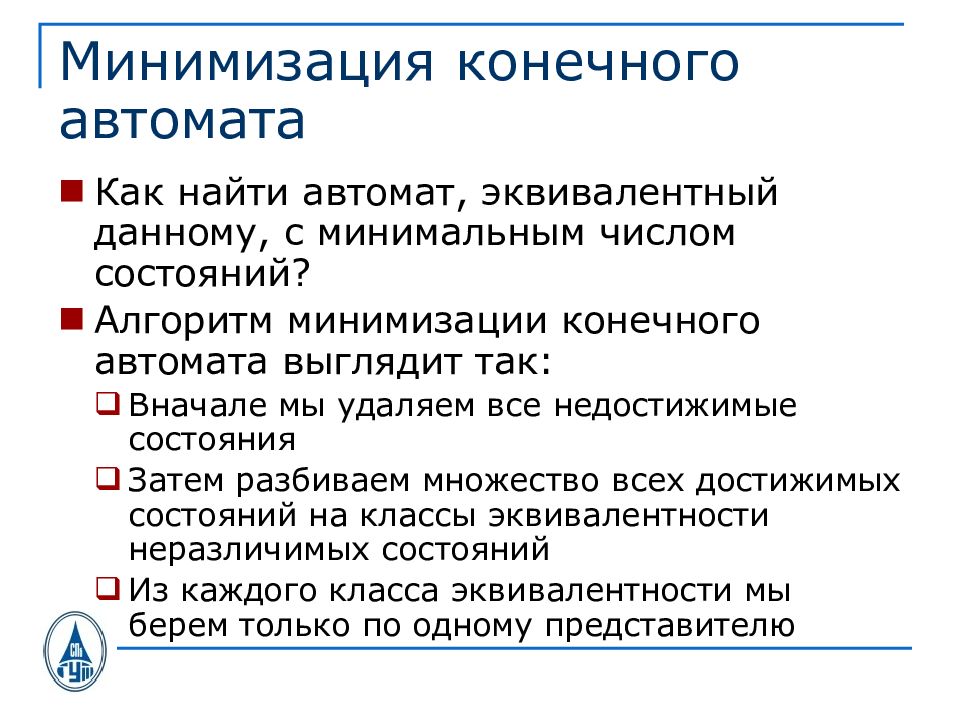

Как найти автомат, эквивалентный данному, с минимальным числом состояний? Алгоритм минимизации конечного автомата выглядит так: Вначале мы удаляем все недостижимые состояния Затем разбиваем множество всех достижимых состояний на классы эквивалентности неразличимых состояний Из каждого класса эквивалентности мы берем только по одному представителю

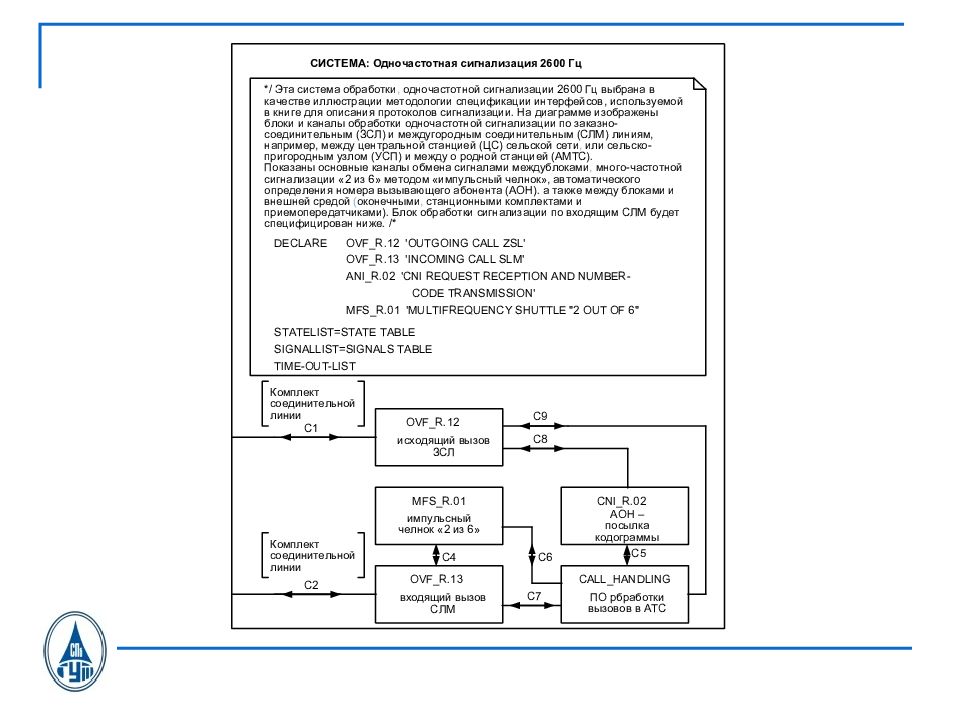

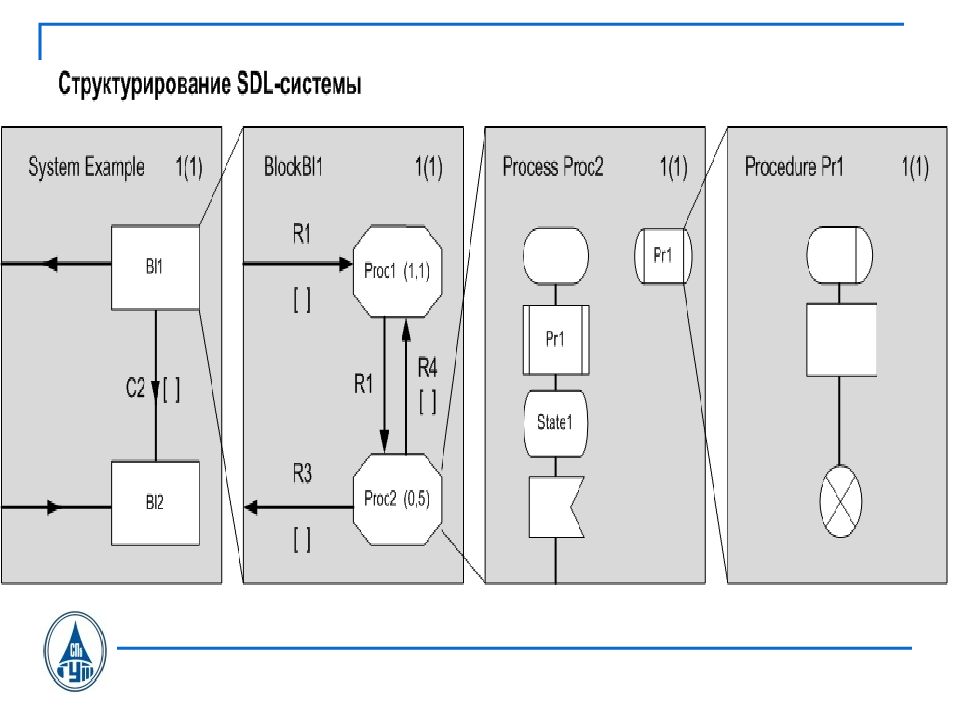

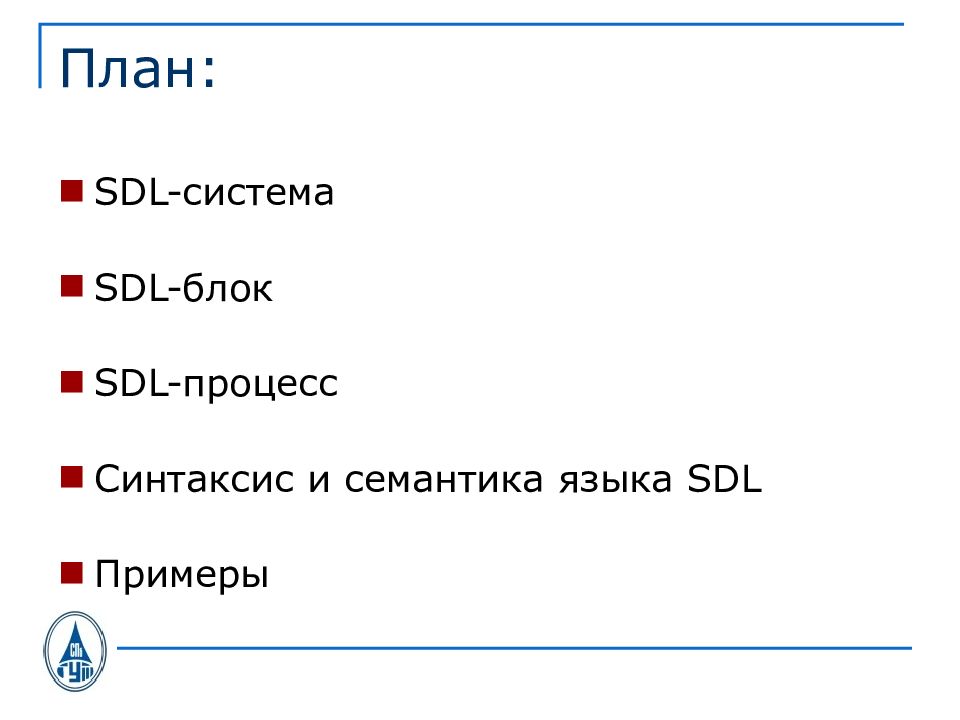

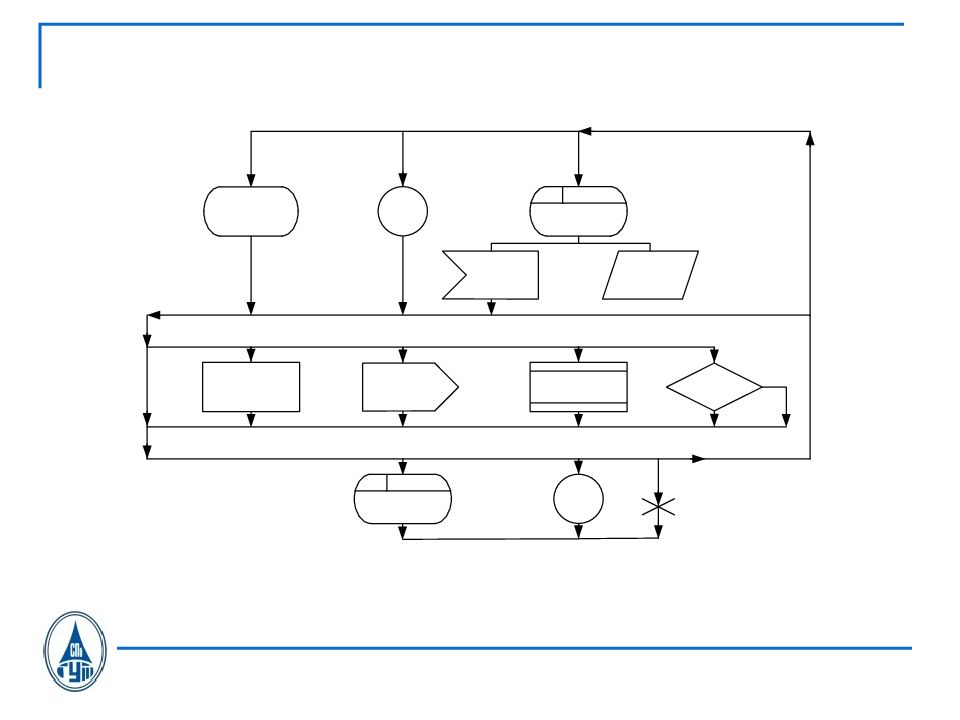

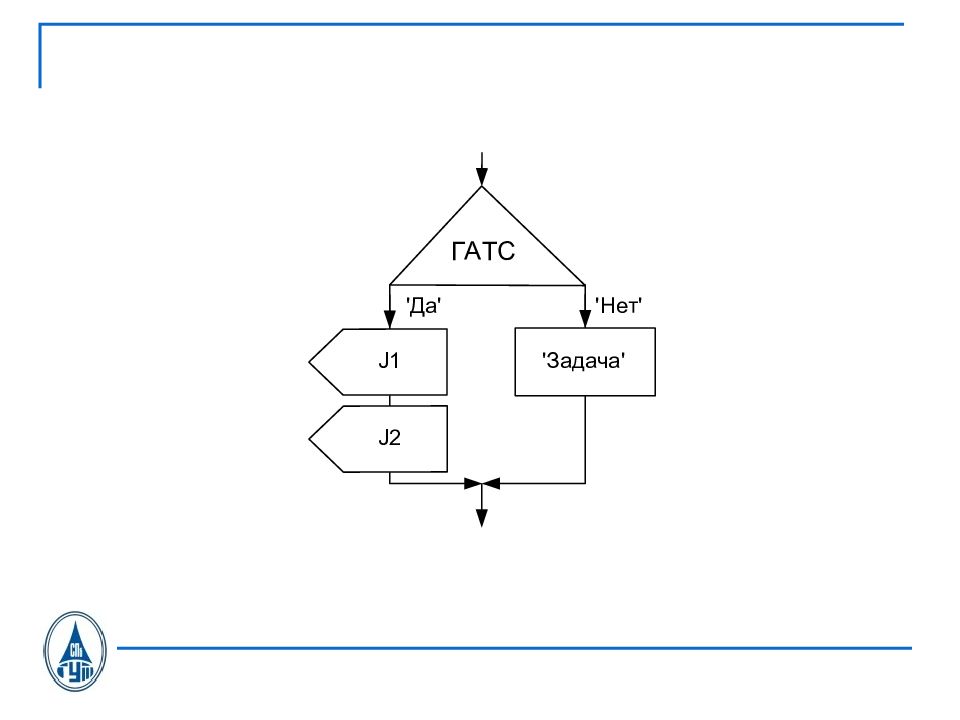

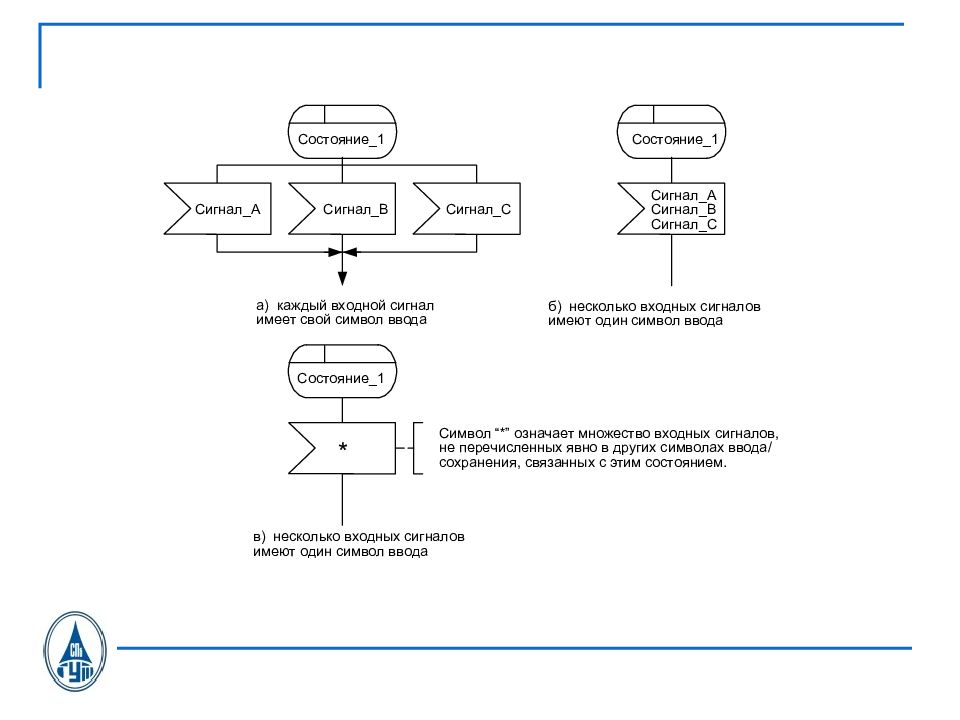

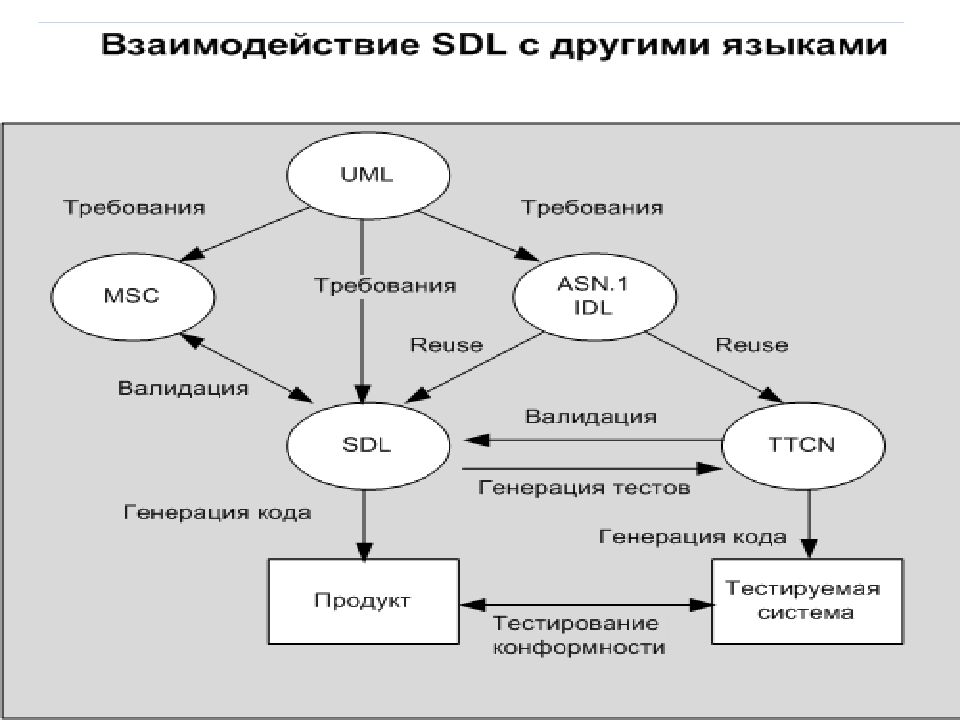

SDL- система SDL- блок SDL- процесс Синтаксис и семантика языка SDL Примеры

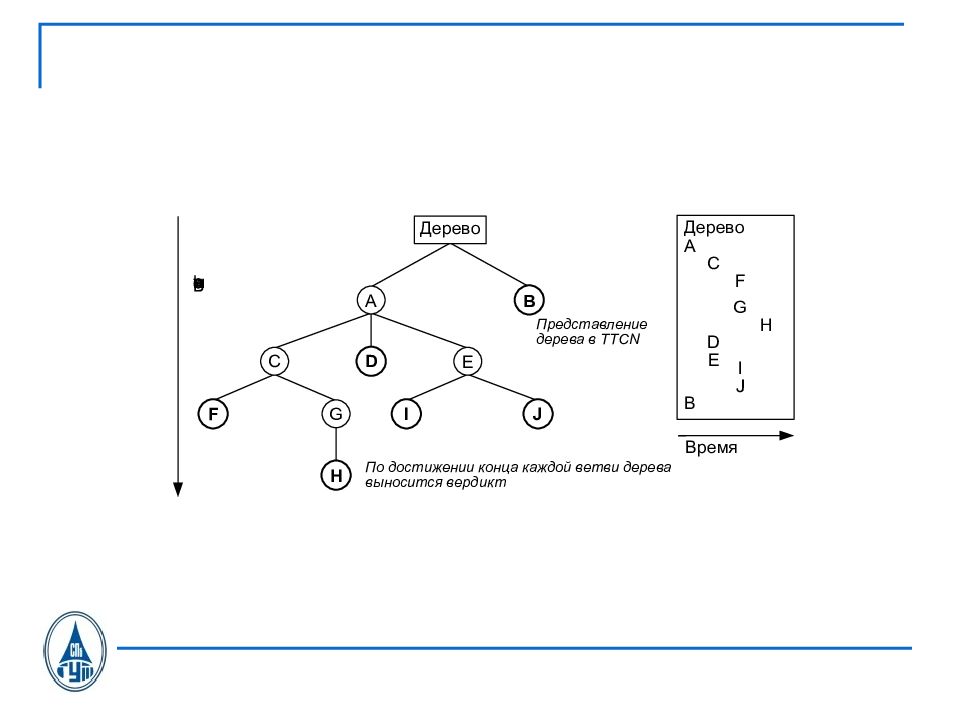

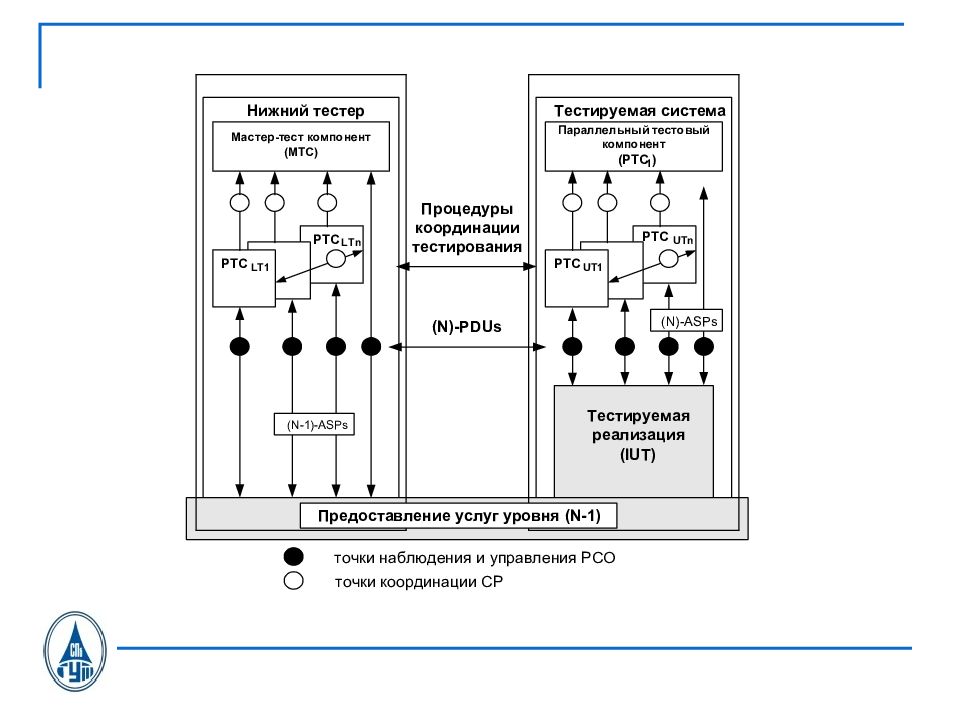

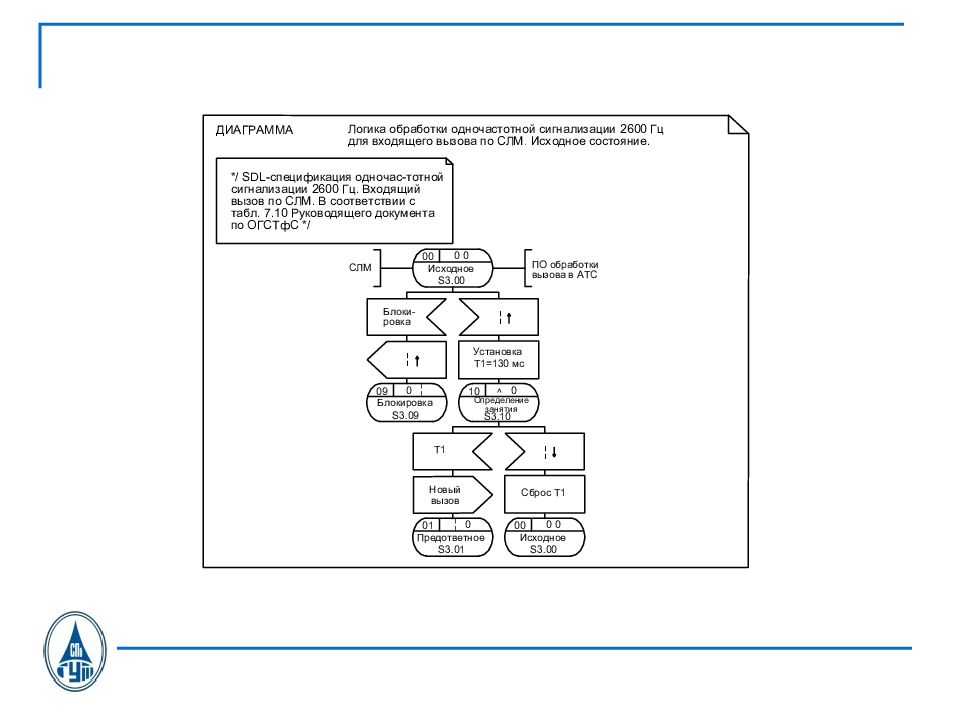

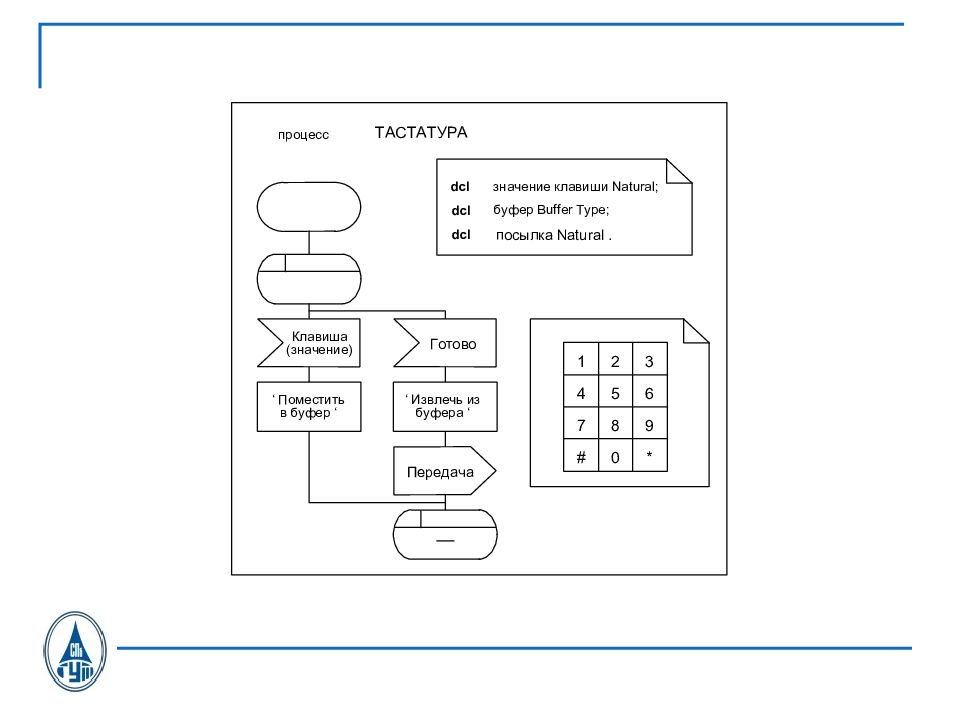

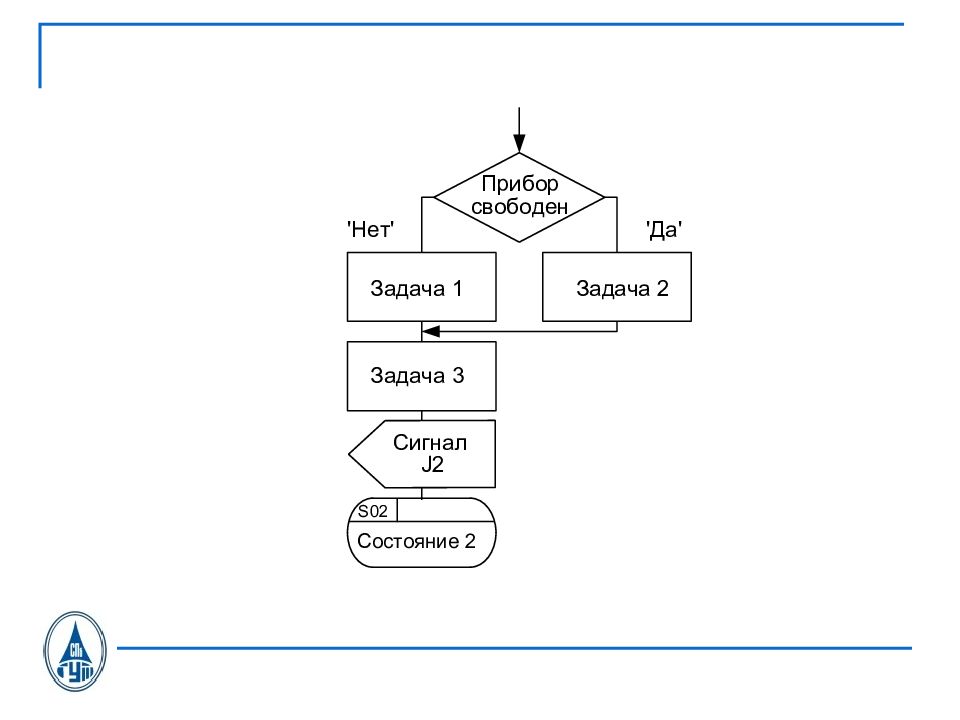

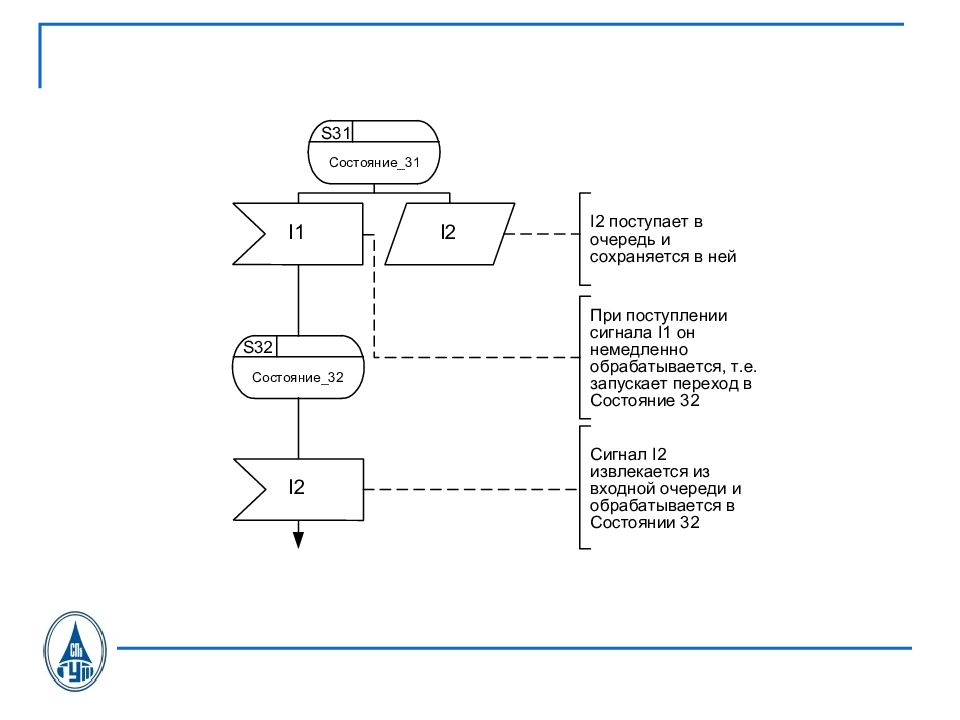

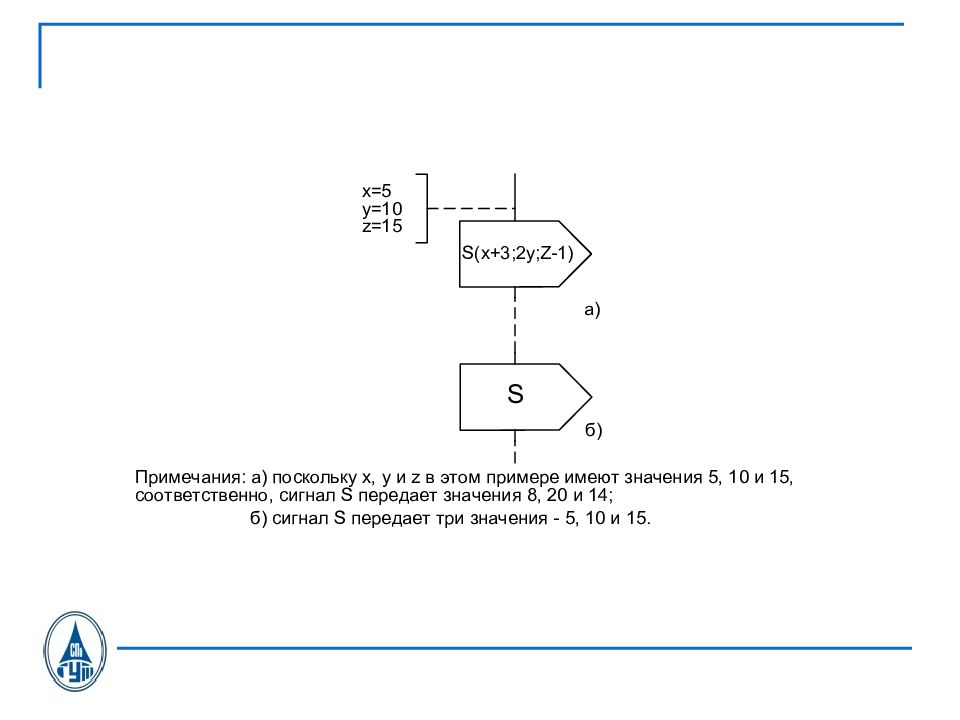

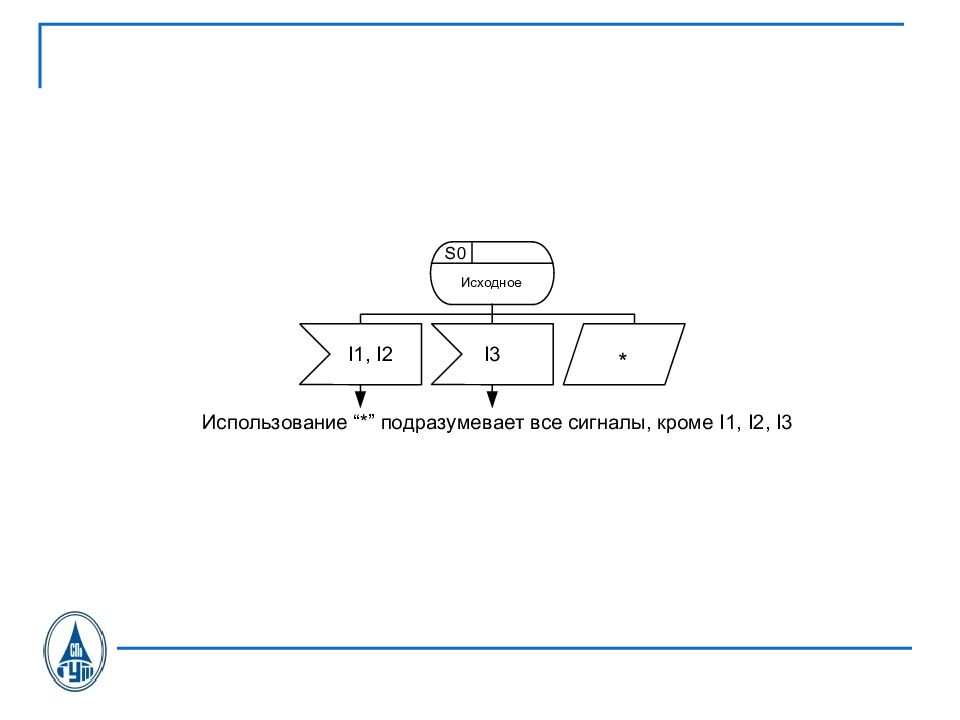

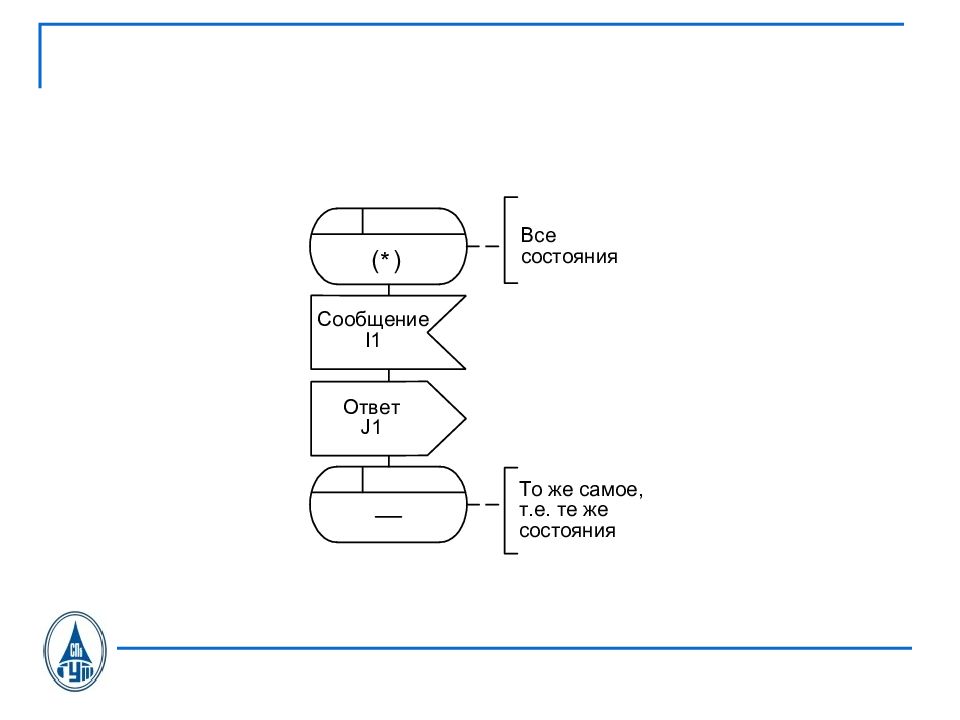

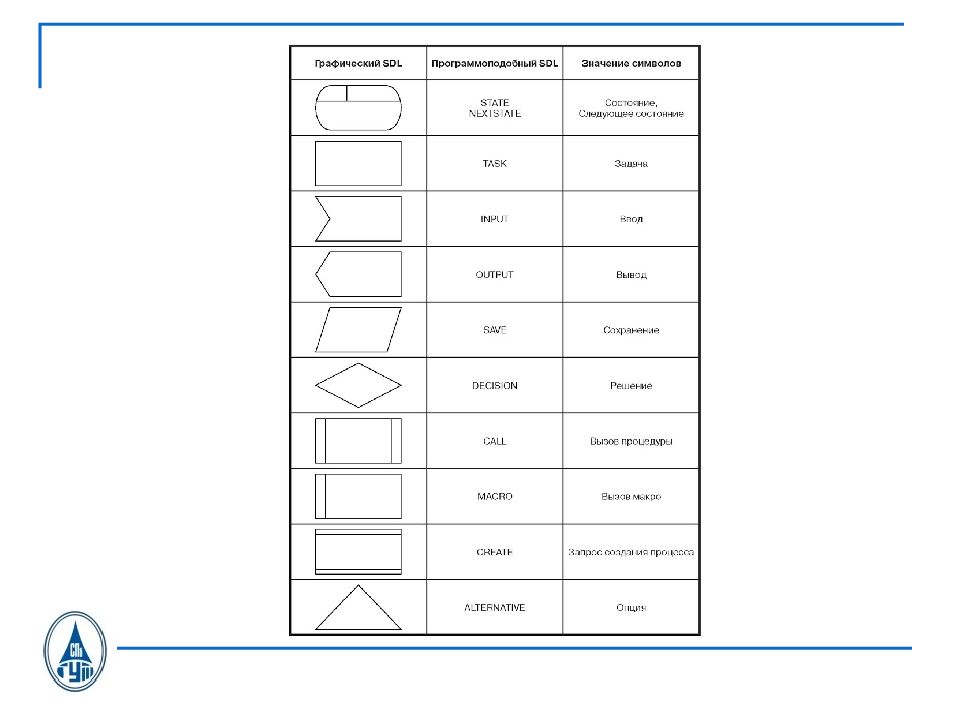

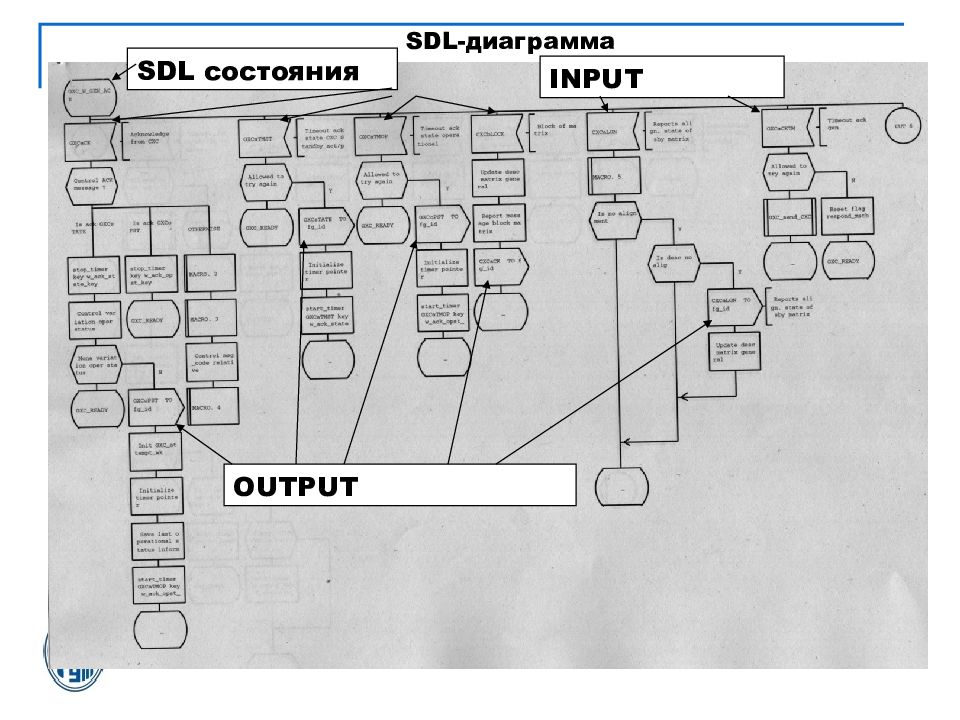

SDL состояния INPUT OUTPUT SDL- диаграмма

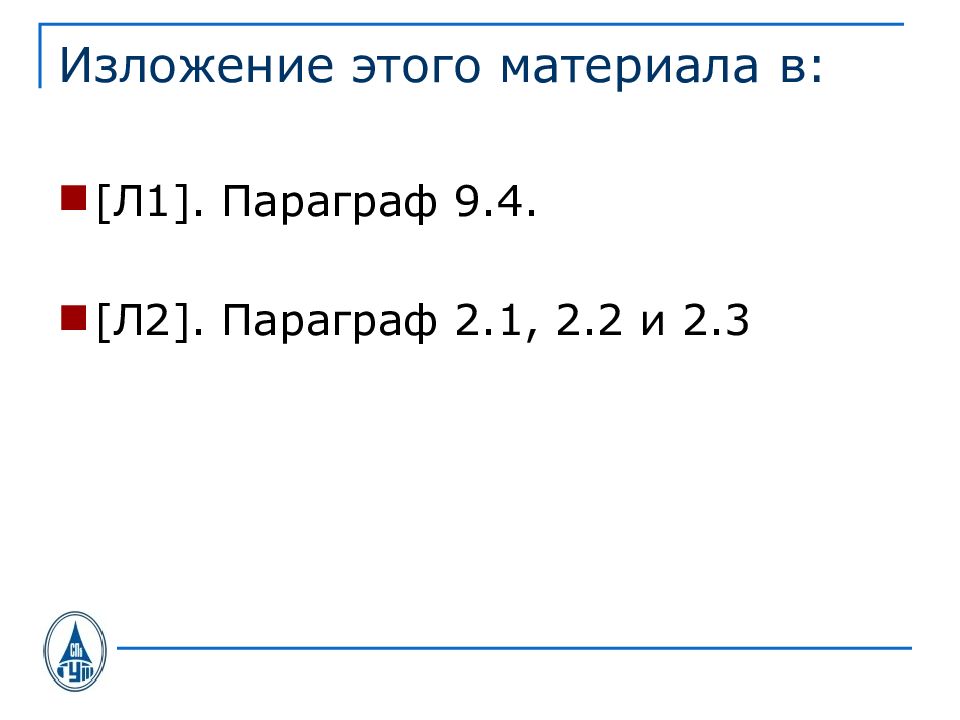

[ Л1 ]. Параграф 9. 4. [ Л 2]. Параграф 2.1, 2.2 и 2.3

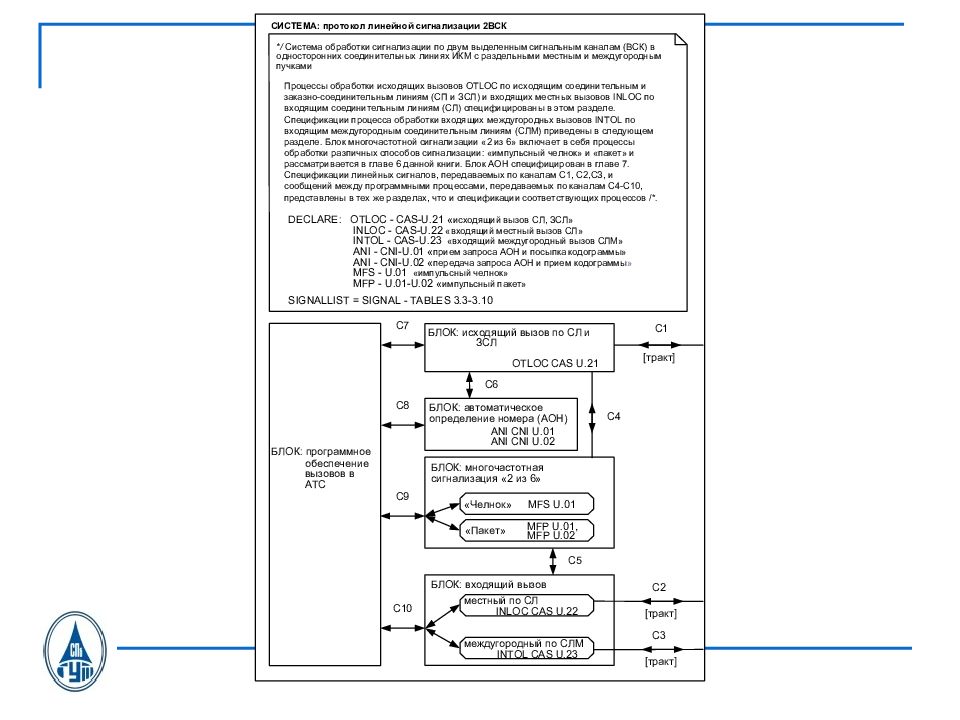

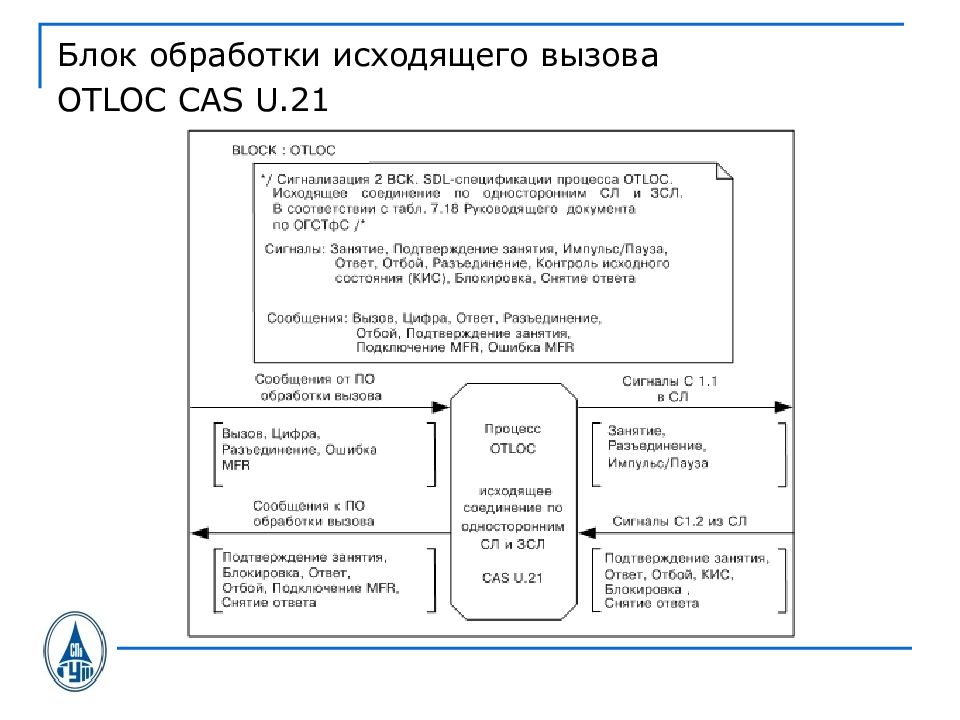

Блок обработки исходящего вызова OTLOC CAS U.21

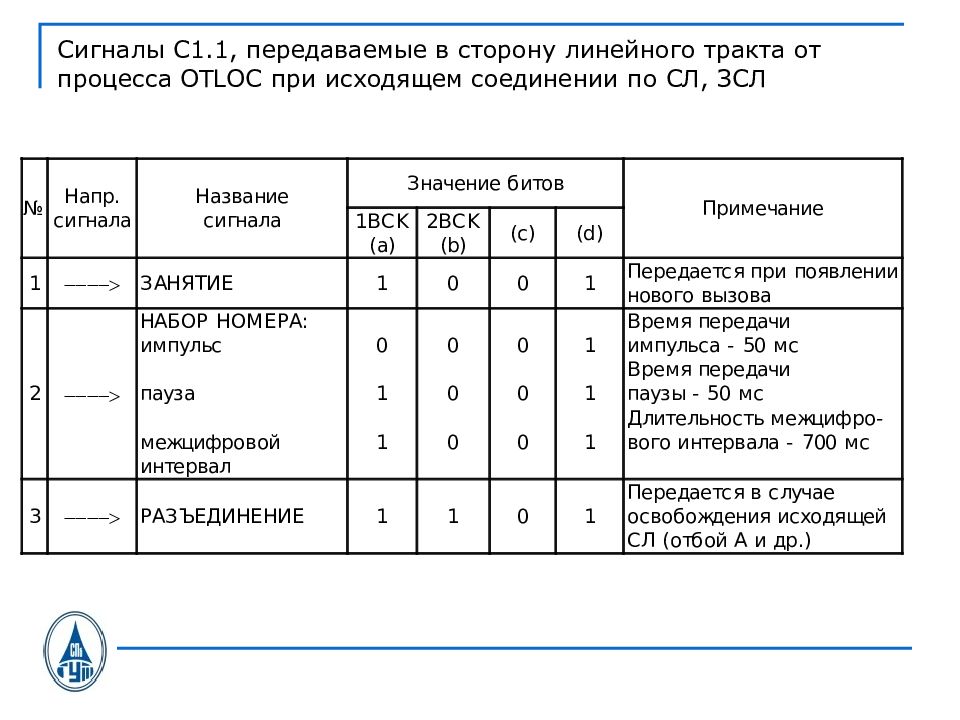

Сигналы С1.1, передаваемые в сторону линейного тракта от процесса OTLOC при исходящем соединении по СЛ, ЗСЛ

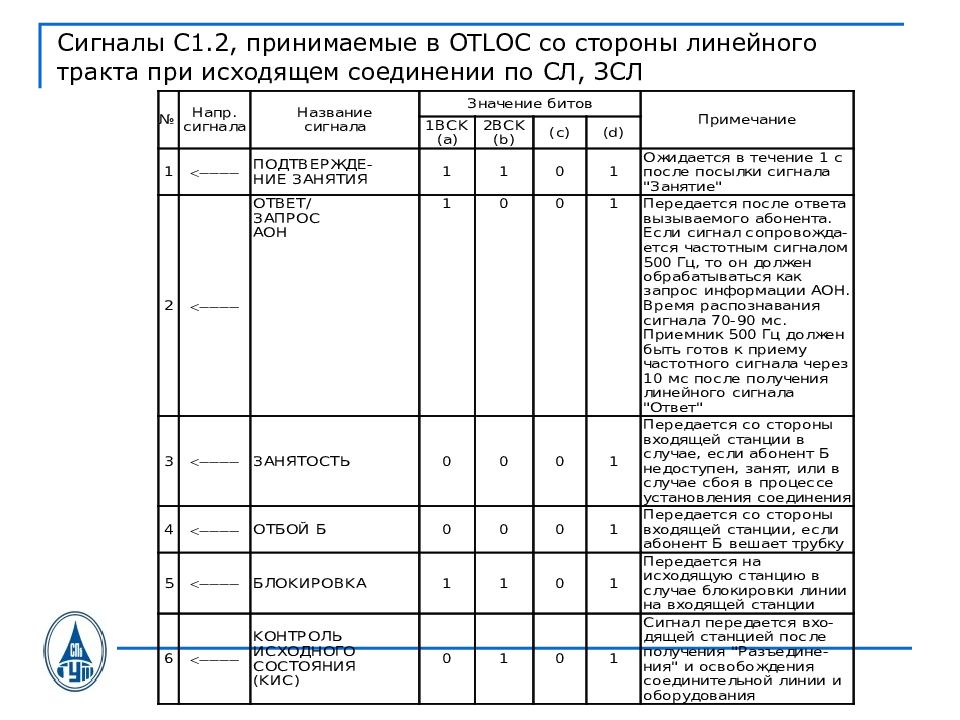

Сигналы С1.2, принимаемые в OTLOC со стороны линейного тракта при исходящем соединении по СЛ, ЗСЛ

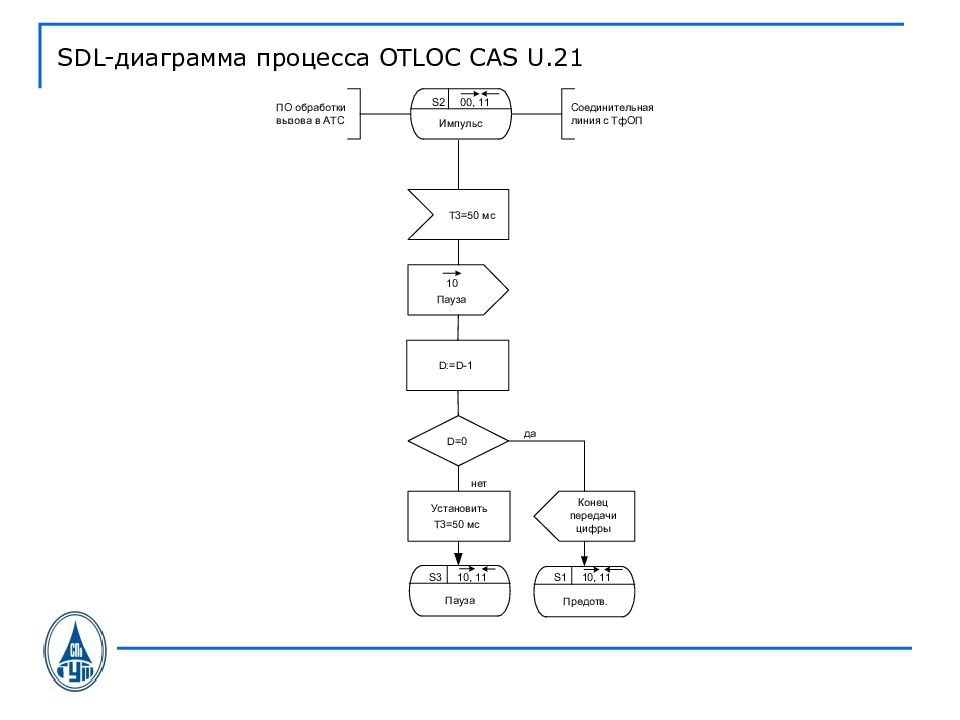

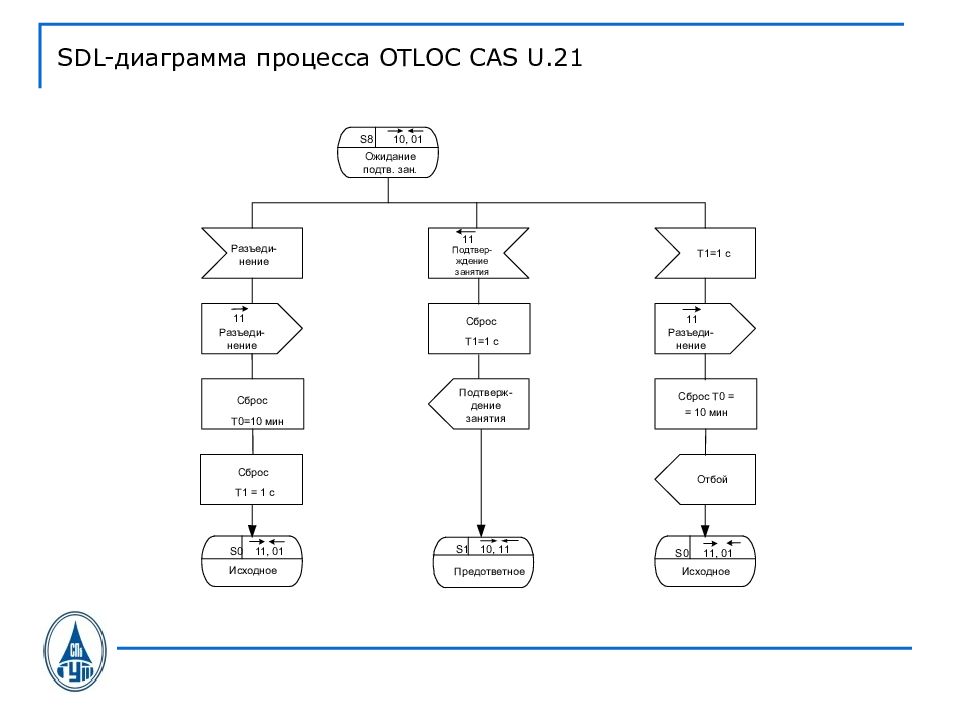

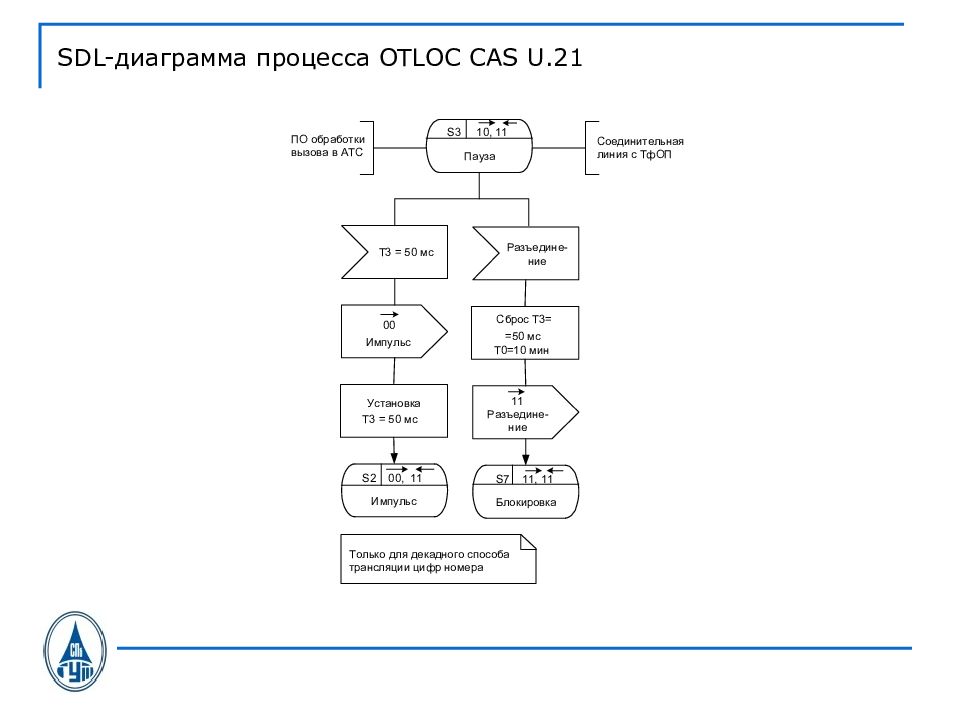

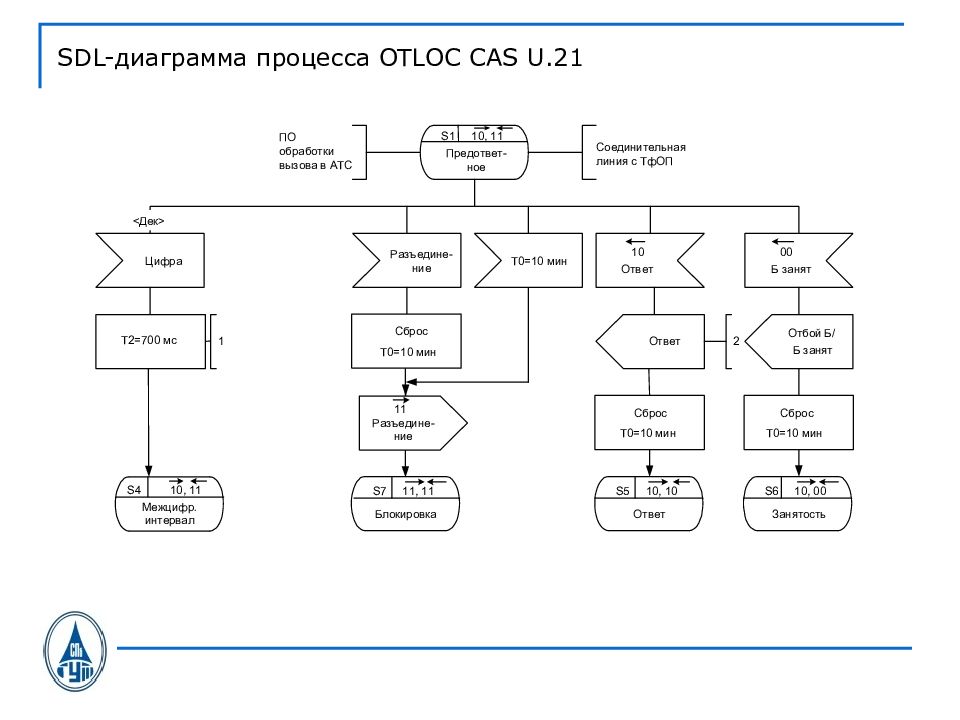

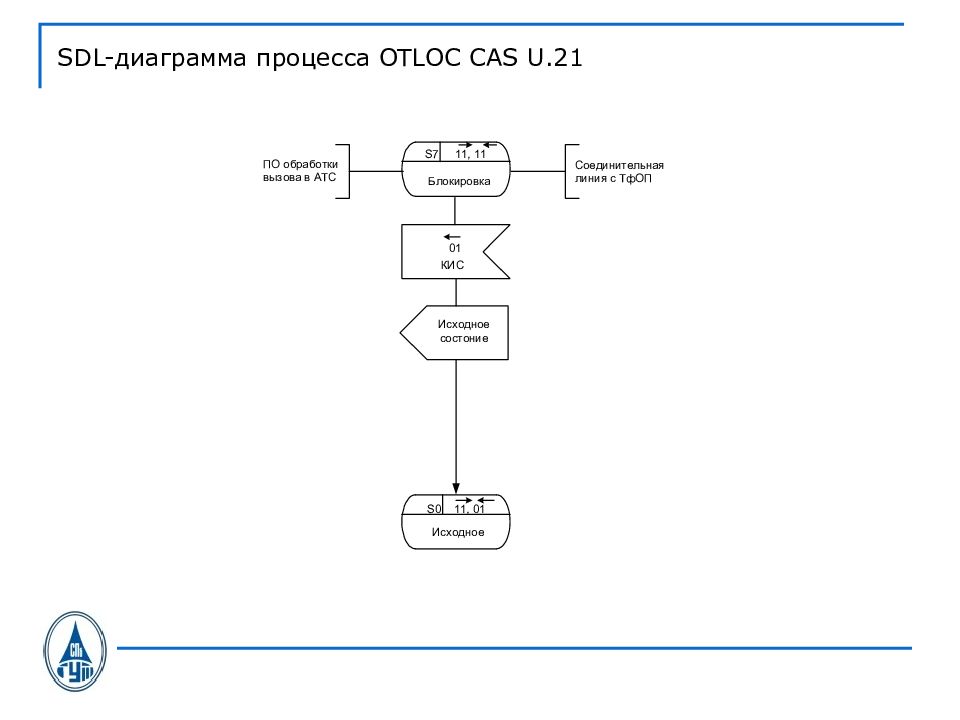

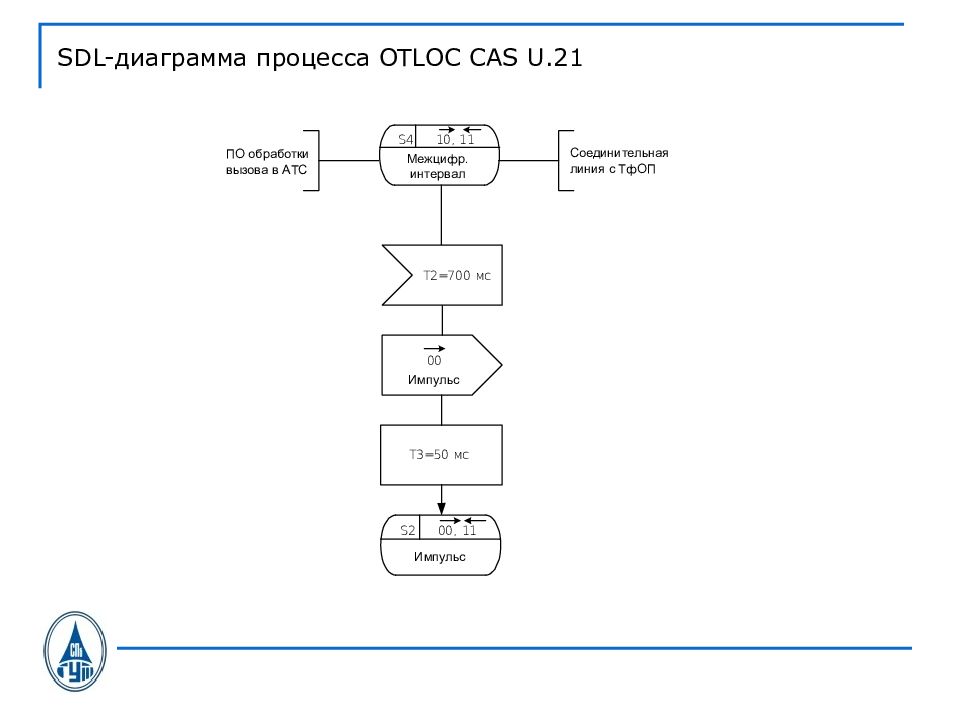

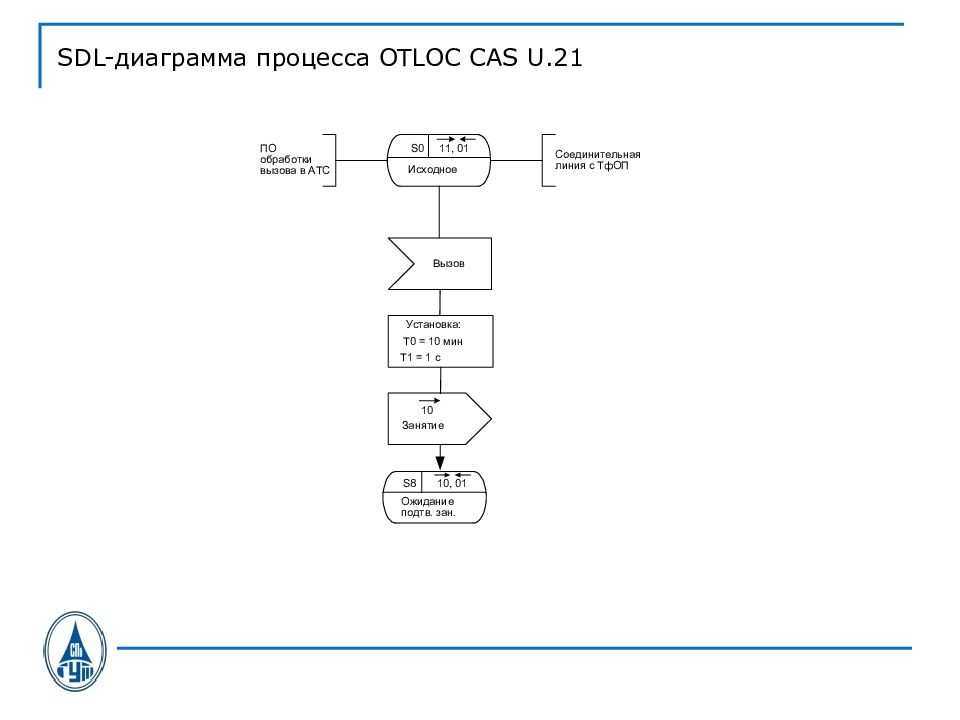

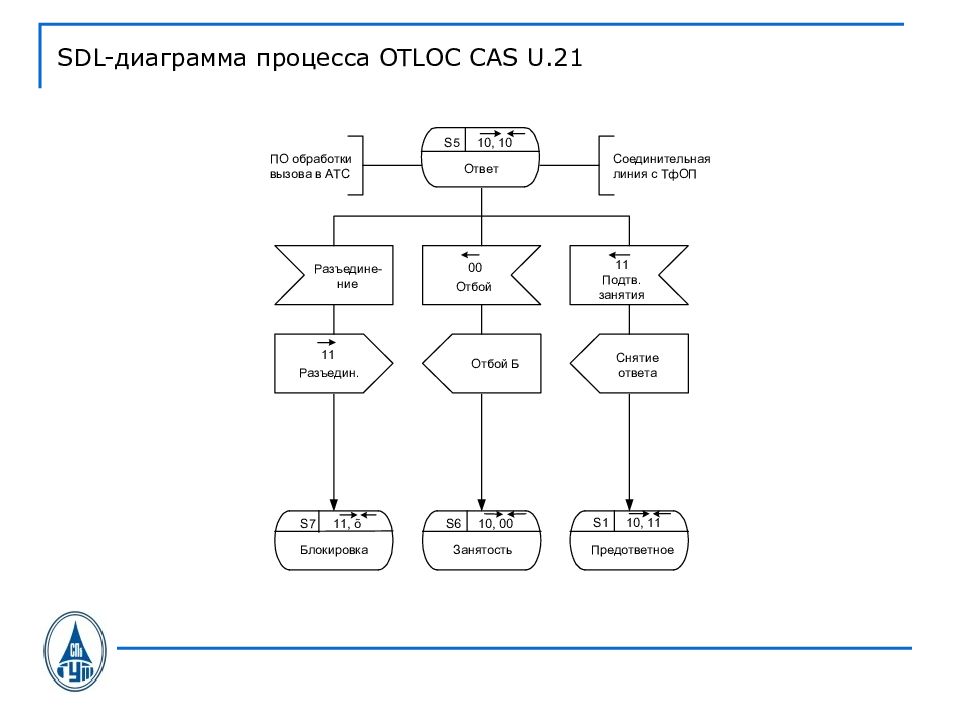

SDL- диаграмма процесса OTLOC CAS U.21

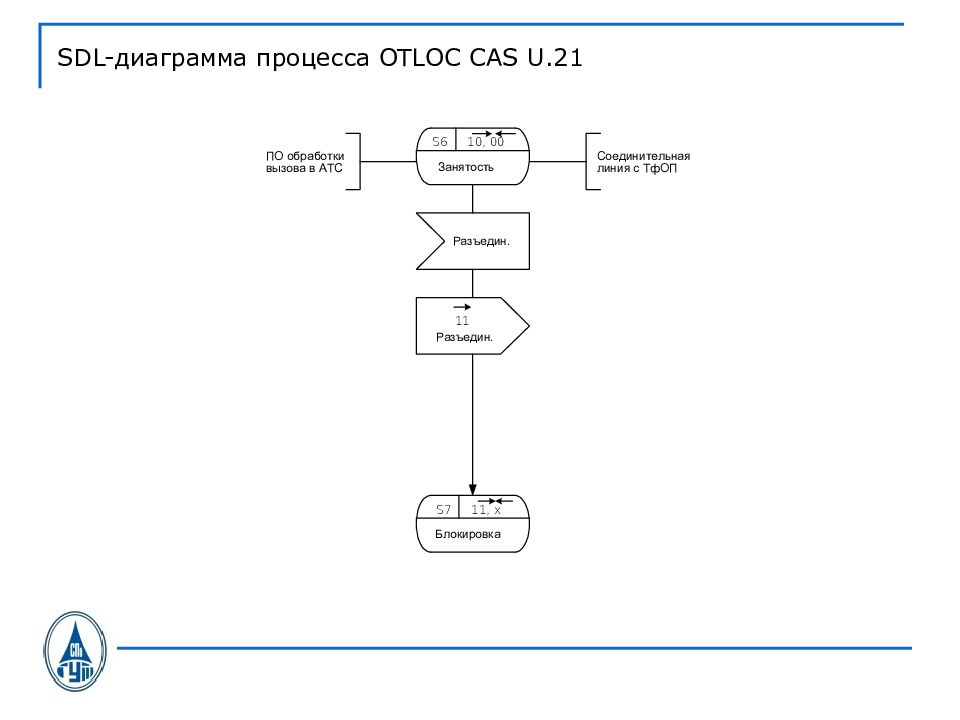

SDL- диаграмма процесса OTLOC CAS U.21
SDL- диаграмма процесса OTLOC CAS U.21
SDL- диаграмма процесса OTLOC CAS U.21
SDL- диаграмма процесса OTLOC CAS U.21
SDL- диаграмма процесса OTLOC CAS U.21
SDL- диаграмма процесса OTLOC CAS U.21
SDL- диаграмма процесса OTLOC CAS U.21
SDL- диаграмма процесса OTLOC CAS U.21

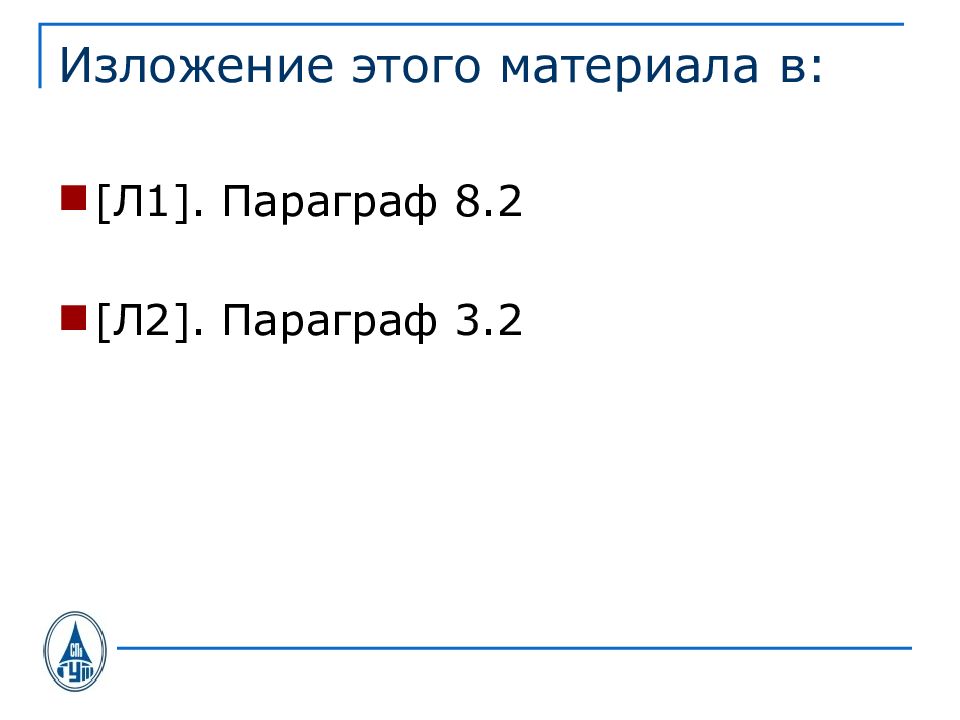

[ Л1 ]. Параграф 8.2 [ Л 2]. Параграф 3.2

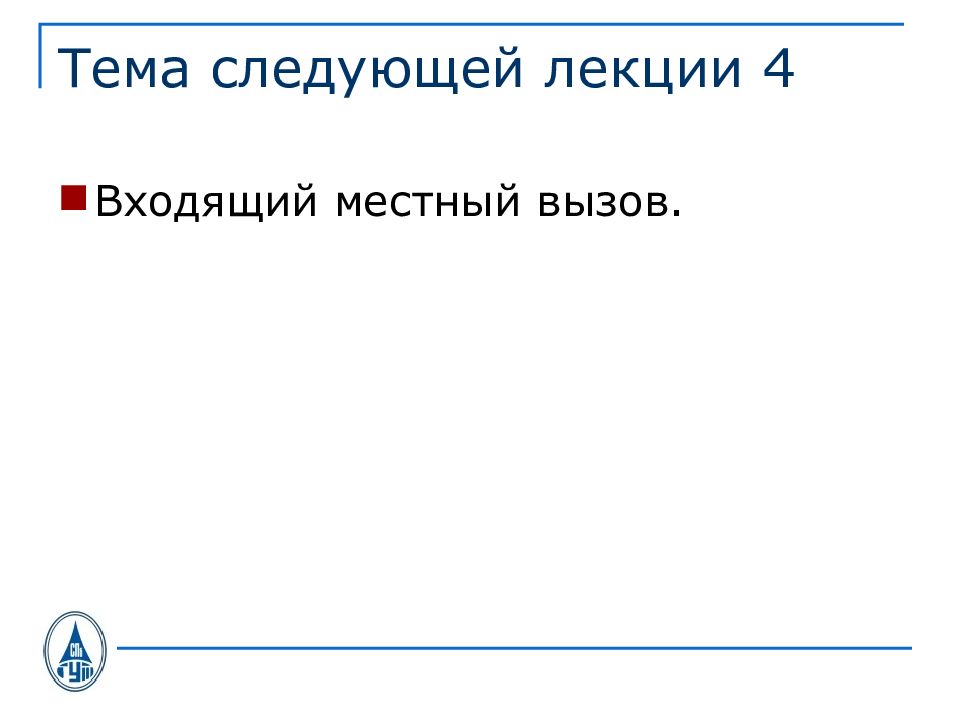

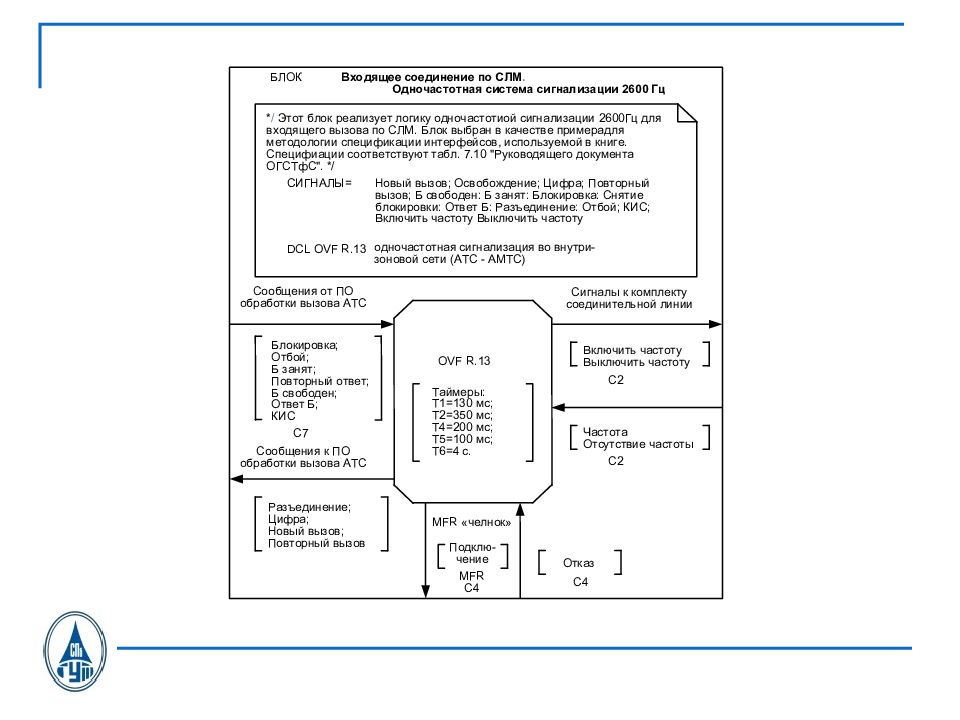

Входящий местный вызов.
