ВОЕННАЯ ТОПОГРАФИЯ

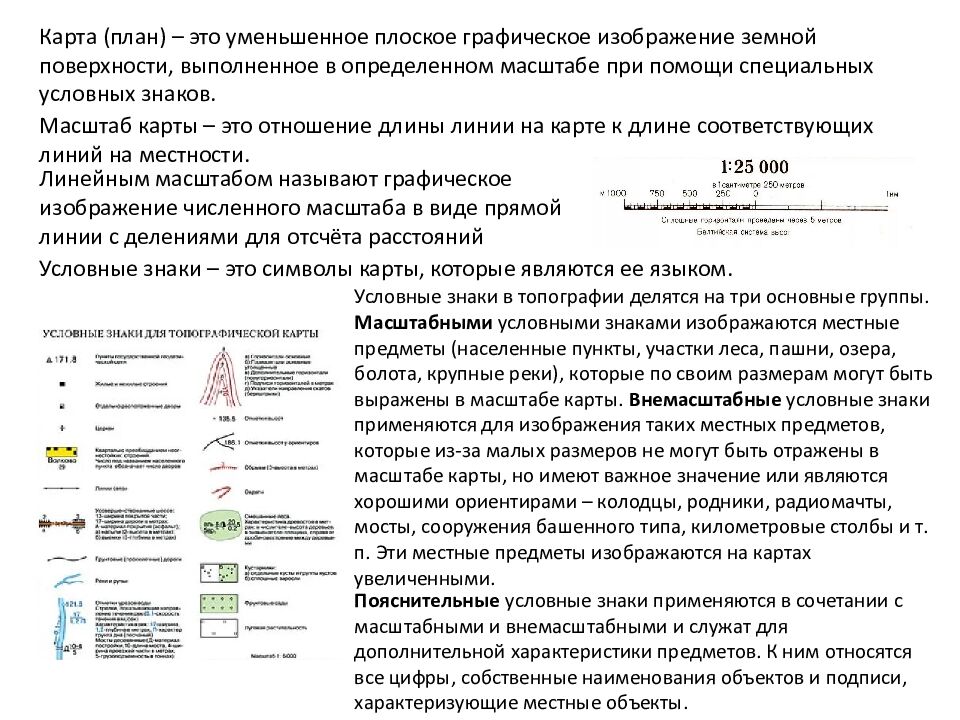

Карта (план) – это уменьшенное плоское графическое изображение земной поверхности, выполненное в определенном масштабе при помощи специальных условных знаков. Масштаб карты – это отношение длины линии на карте к длине соответствующих линий на местности. Линейным масштабом называют графическое изображение численного масштаба в виде прямой линии с делениями для отсчёта расстояний Условные знаки – это символы карты, которые являются ее языком. Условные знаки в топографии делятся на три основные группы. Масштабными условными знаками изображаются местные предметы (населенные пункты, участки леса, пашни, озера, болота, крупные реки), которые по своим размерам могут быть выражены в масштабе карты. Внемасштабные условные знаки применяются для изображения таких местных предметов, которые из-за малых размеров не могут быть отражены в масштабе карты, но имеют важное значение или являются хорошими ориентирами – колодцы, родники, радиомачты, мосты, сооружения башенного типа, километровые столбы и т. п. Эти местные предметы изображаются на картах увеличенными. Пояснительные условные знаки применяются в сочетании с масштабными и внемасштабными и служат для дополнительной характеристики предметов. К ним относятся все цифры, собственные наименования объектов и подписи, характеризующие местные объекты.

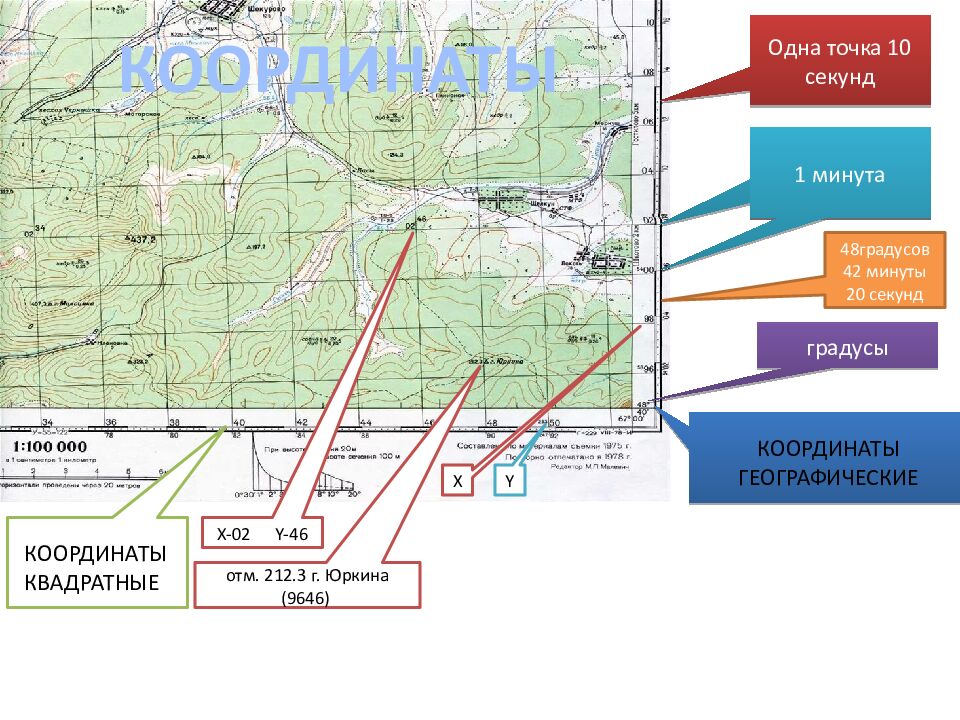

КООРДИНАТЫ КВАДРАТНЫЕ КООРДИНАТЫ КООРДИНАТЫ ГЕОГРАФИЧЕСКИЕ Одна точка 10 секунд Одна точка 10 секунд 1 минута 48градусов 42 минуты 20 секунд градусы Y X X-02 Y-46 отм. 212.3 г. Юркина (9646)

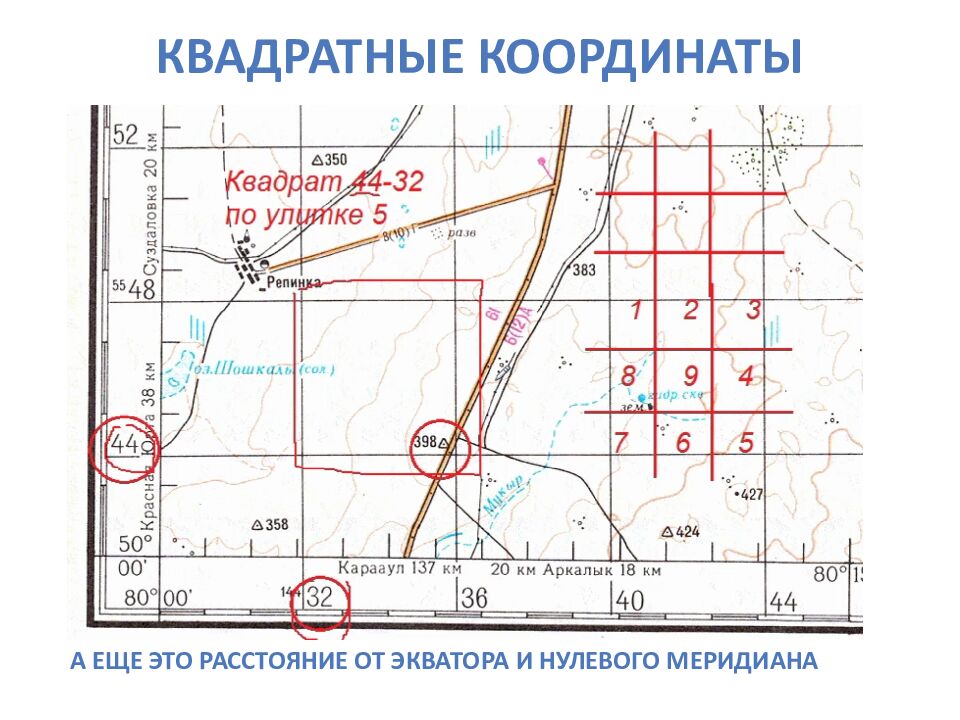

КВАДРАТНЫЕ КООРДИНАТЫ А еще это расстояние от экватора и нулевого меридиана

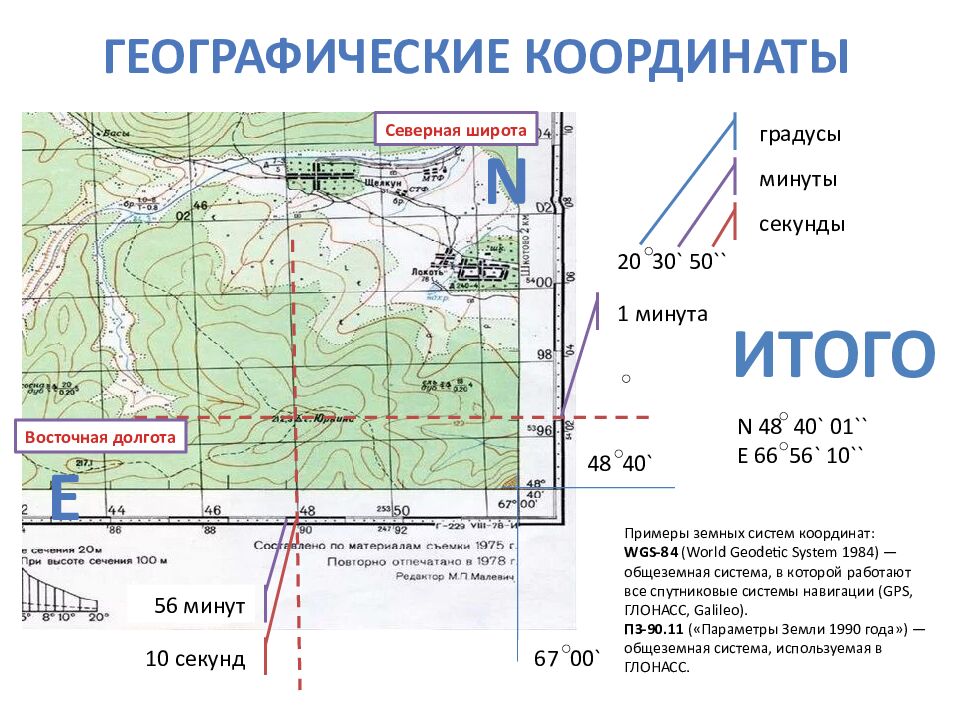

ГЕОГРАФИЧЕСКИЕ КООРДИНАТЫ 48 40 ` 67 00` 20 30` 50 `` градусы минуты секунды Примеры земных систем координат: WGS-84 (World Geodetic System 1984) — общеземная система, в которой работают все спутниковые системы навигации ( GPS, ГЛОНАСС, Galileo). ПЗ-90.11 («Параметры Земли 1990 года») — общеземная система, используемая в ГЛОНАСС. 1 минута 56 минут 10 секунд ИТого N 48 40 ` 01 `` E 66 56 ` 10 `` E N Восточная долгота Северная широта

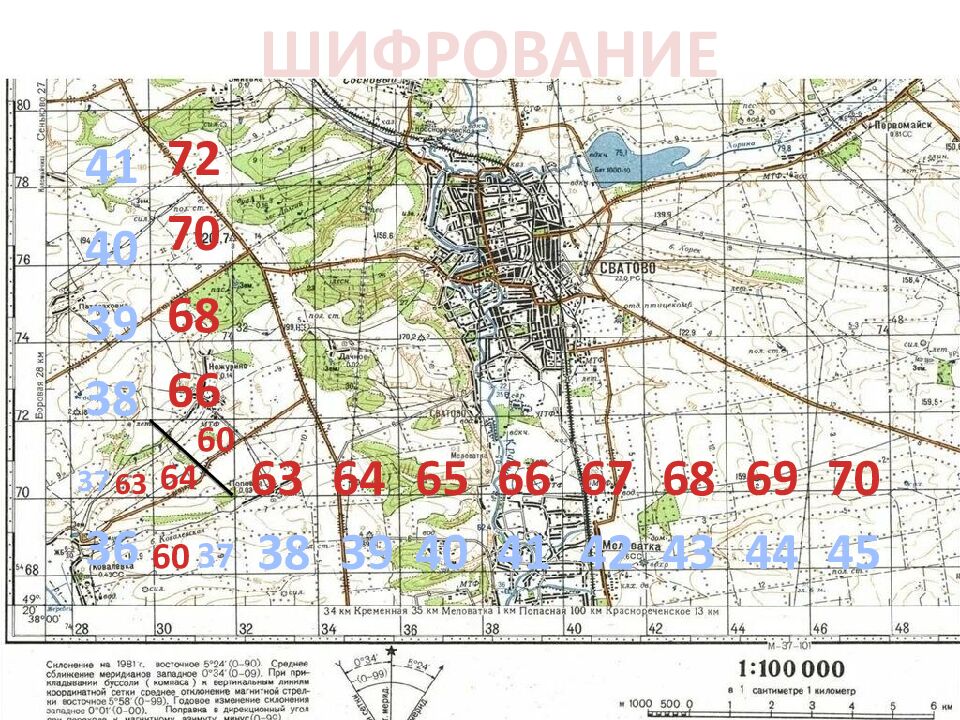

41 40 39 38 72 70 68 66 37 63 64 65 66 67 68 69 70 38 39 40 41 42 43 44 45 60 37 63 60 64 36 ШИФРОВАНИЕ
