1/62

Первый слайд презентации: Введение в станки с ЧПУ»

Индустриально-педагогический факультет Курский государственный университет

Изображение слайда

Слайд 2: Содержание

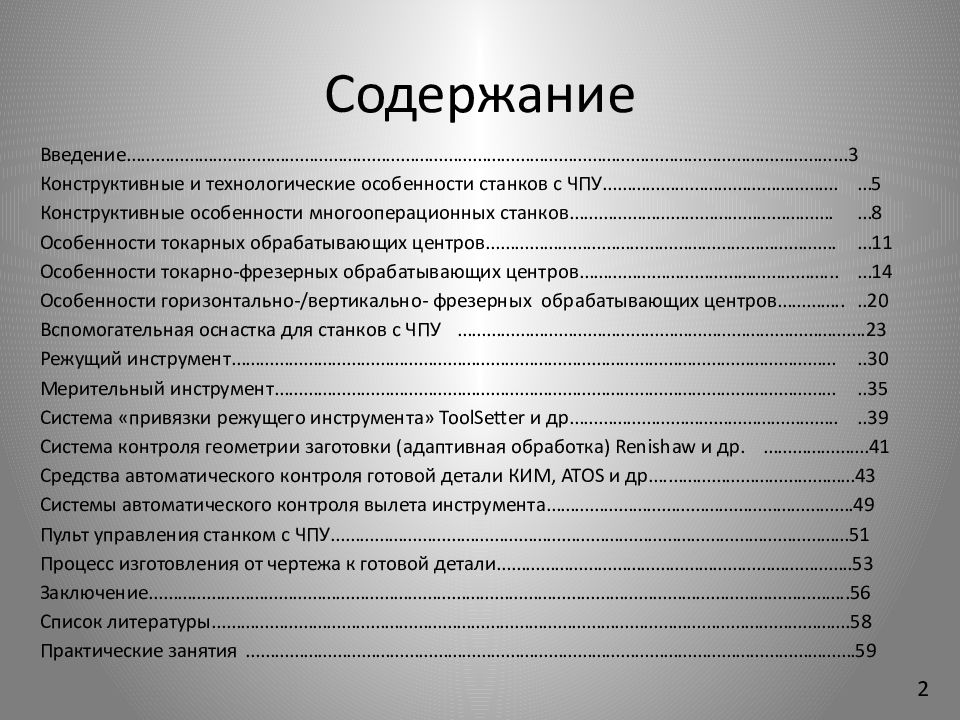

Введение………………………………………………………………………………………………………………………………… …3 Конструктивные и технологические особенности cтанков с ЧПУ…………………………………………. …5 Конструктивные особенности многооперационных станков………………………………………………. …8 Особенности токарных обрабатывающих центров………………………………………………………………. …11 Особенности токарно-фрезерных обрабатывающих центров……………………………………………... …14 Особенности горизонтально-/вертикально- фрезерных обрабатывающих центров…………....20 Вспомогательная оснастка для станков с ЧПУ ………………………………………………………………………….23 Режущий инструмент………………………………………………………………………………………………………………..30 Мерительный инструмент………………………………………………………………………………………………………..35 Система «привязки режущего инструмента» ToolSetter и др………………………………………………....39 Система контроля геометрии заготовки (адаптивная обработка) Renishaw и др. ………………….41 Средства автоматического контроля готовой детали КИМ, ATOS и др….…………………………………43 Системы автоматического контроля вылета инструмента……………………………………………………….49 Пульт управления станком с ЧПУ………………………………………………………………………………………………51 Процесс изготовления от чертежа к готовой детали………………………………………………………………..53 Заключение………………………………………………………………………………………………………………………………..56 Список литературы…………………………………………………………………………………………………………………….58 Практические занятия ……………………………………………………………………………………………………………….59 2

Изображение слайда

Слайд 3: Введение

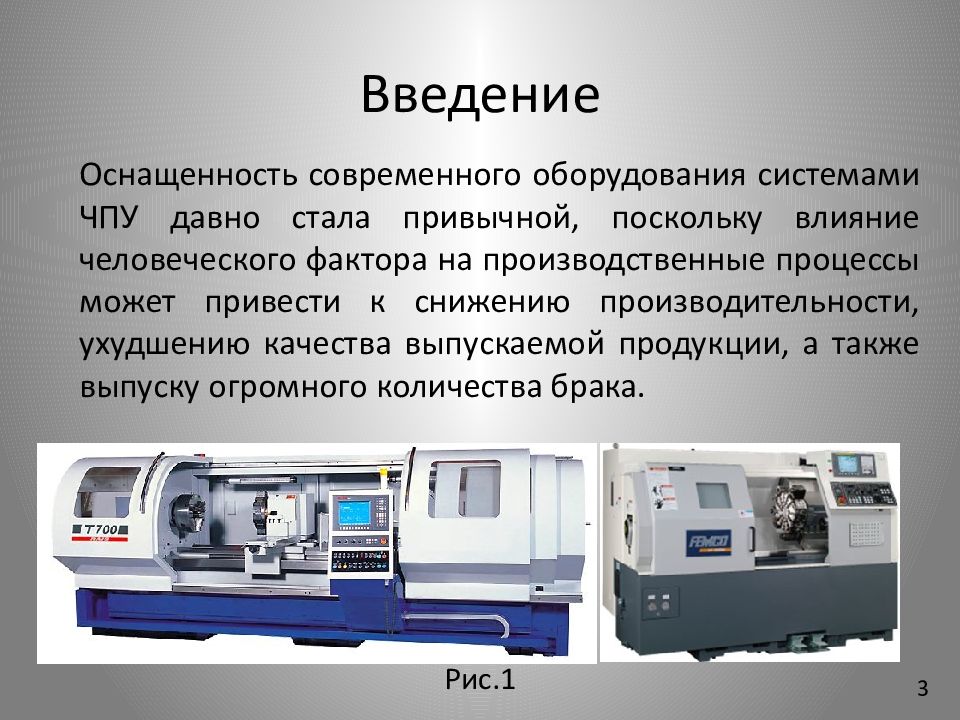

Оснащенность современного оборудования системами ЧПУ давно стала привычной, поскольку влияние человеческого фактора на производственные процессы может привести к снижению производительности, ухудшению качества выпускаемой продукции, а также выпуску огромного количества брака. 3 Рис.1

Изображение слайда

Слайд 4

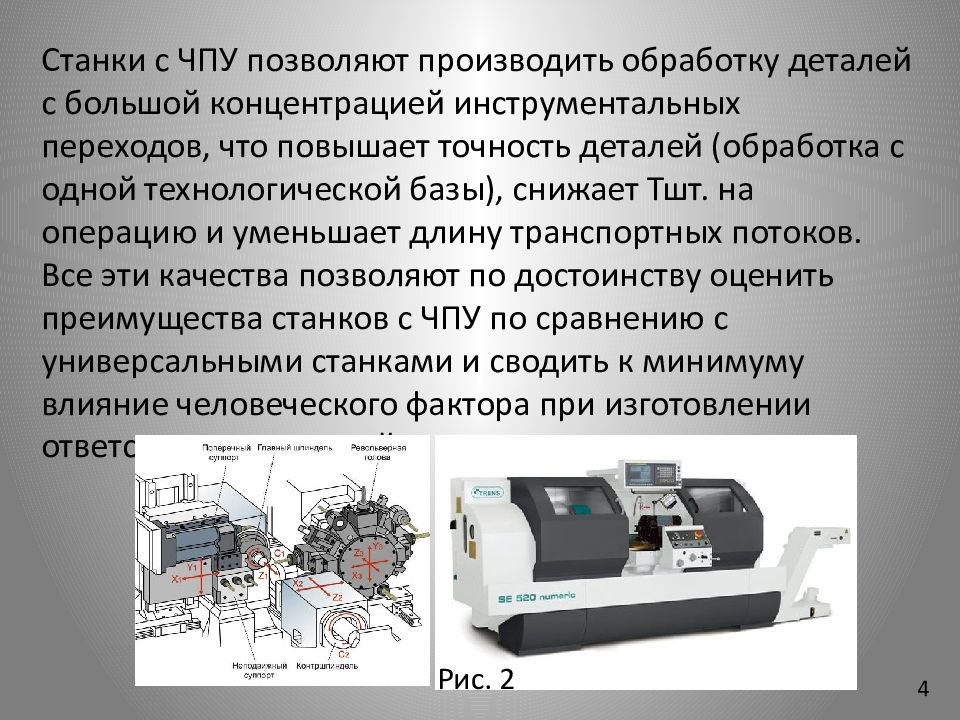

Станки с ЧПУ позволяют производить обработку деталей с большой концентрацией инструментальных переходов, что повышает точность деталей (обработка с одной технологической базы), снижает Тшт. на операцию и уменьшает длину транспортных потоков. Все эти качества позволяют по достоинству оценить преимущества станков с ЧПУ по сравнению с универсальными станками и сводить к минимуму влияние человеческого фактора при изготовлении ответственных деталей. 4 Рис. 2

Изображение слайда

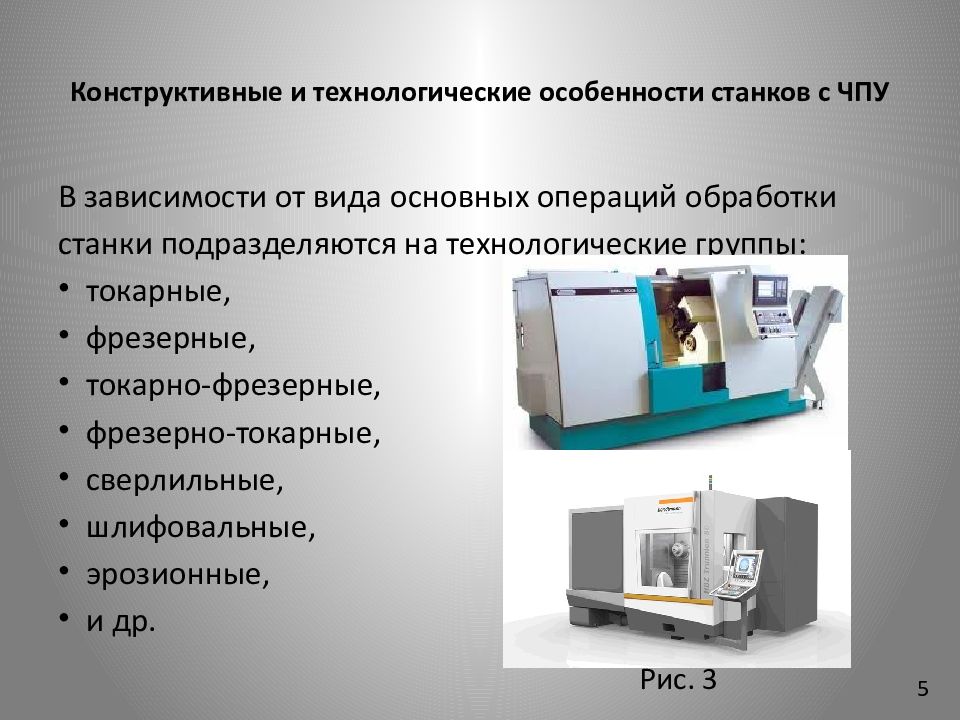

В зависимости от вида основных операций обработки станки подразделяются на технологические группы: токарные, фрезерные, токарно-фрезерные, фрезерно-токарные, сверлильные, шлифовальные, эрозионные, и др. 5 Рис. 3

Изображение слайда

Слайд 6

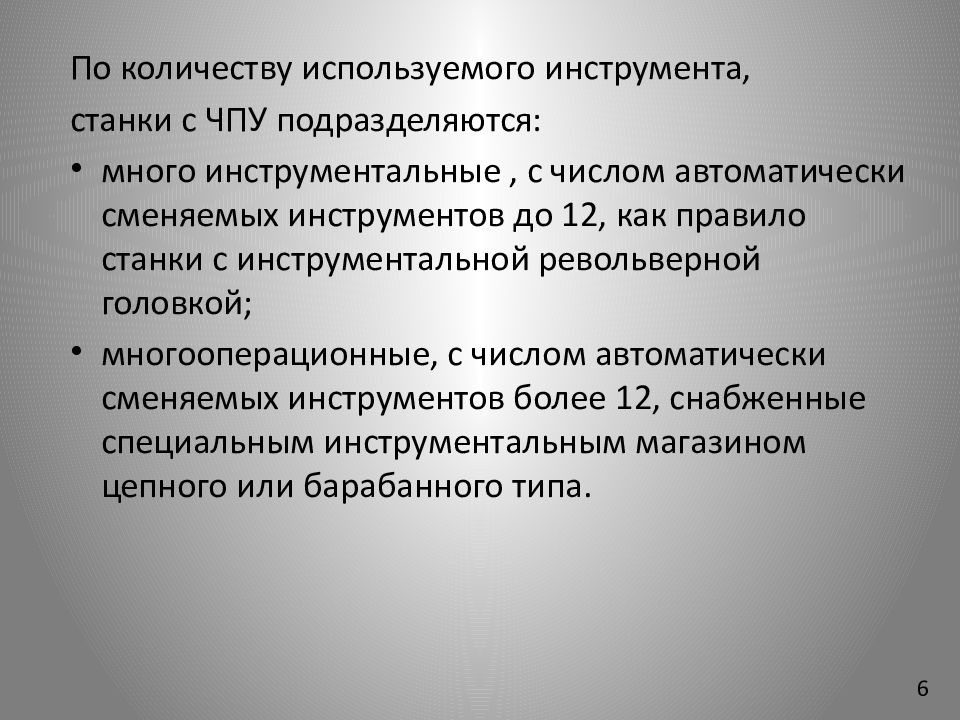

По количеству используемого инструмента, станки с ЧПУ подразделяются: много инструментальные, с числом автоматически сменяемых инструментов до 12, как правило станки с инструментальной револьверной головкой; многооперационные, с числом автоматически сменяемых инструментов более 12, снабженные специальным инструментальным магазином цепного или барабанного типа. 6

Изображение слайда

Слайд 7

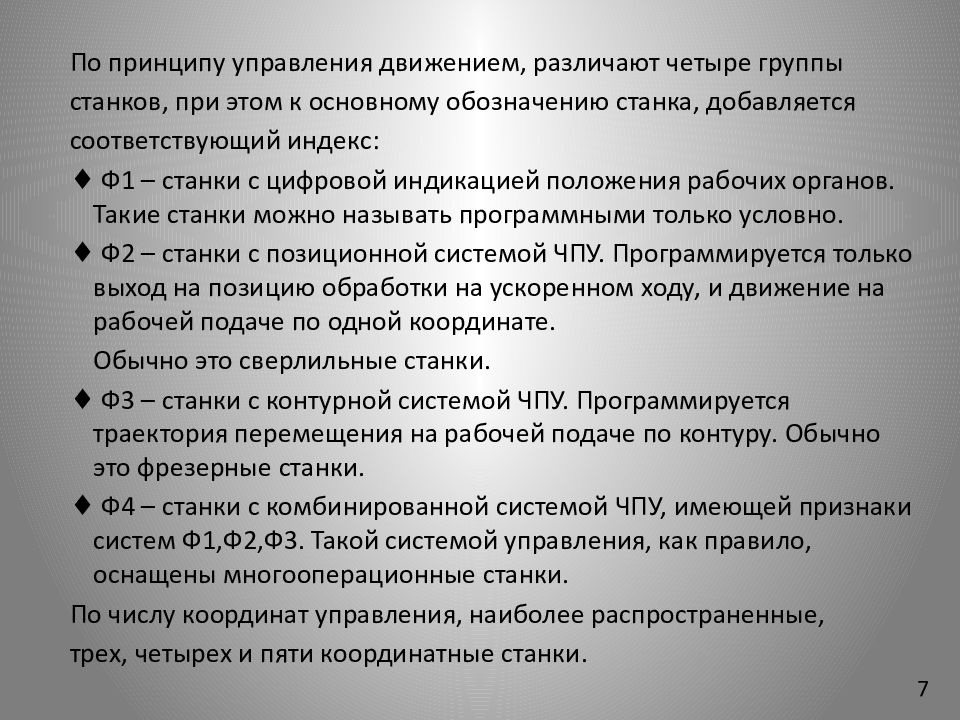

По принципу управления движением, различают четыре группы станков, при этом к основному обозначению станка, добавляется соответствующий индекс: ♦ Ф1 – станки с цифровой индикацией положения рабочих органов. Такие станки можно называть программными только условно. ♦ Ф2 – станки с позиционной системой ЧПУ. Программируется только выход на позицию обработки на ускоренном ходу, и движение на рабочей подаче по одной координате. Обычно это сверлильные станки. ♦ Ф3 – станки с контурной системой ЧПУ. Программируется траектория перемещения на рабочей подаче по контуру. Обычно это фрезерные станки. ♦ Ф4 – станки с комбинированной системой ЧПУ, имеющей признаки систем Ф1,Ф2,Ф3. Такой системой управления, как правило, оснащены многооперационные станки. По числу координат управления, наиболее распространенные, трех, четырех и пяти координатные станки. 7

Изображение слайда

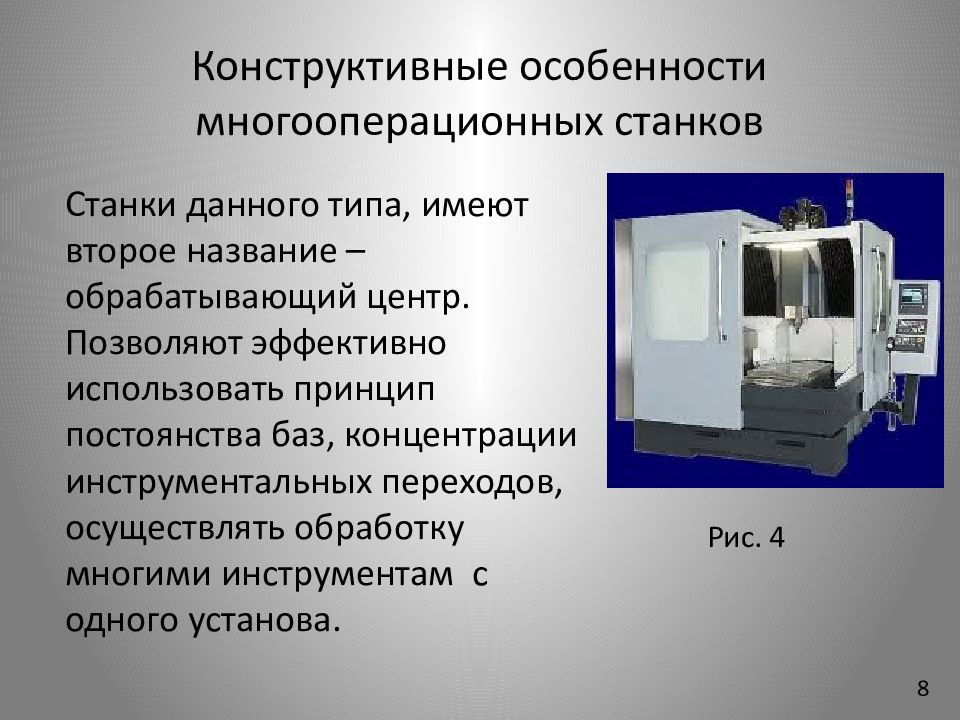

Станки данного типа, имеют второе название – обрабатывающий центр. Позволяют эффективно использовать принцип постоянства баз, концентрации инструментальных переходов, осуществлять обработку многими инструментам с одного установа. 8 Рис. 4

Изображение слайда

Слайд 9

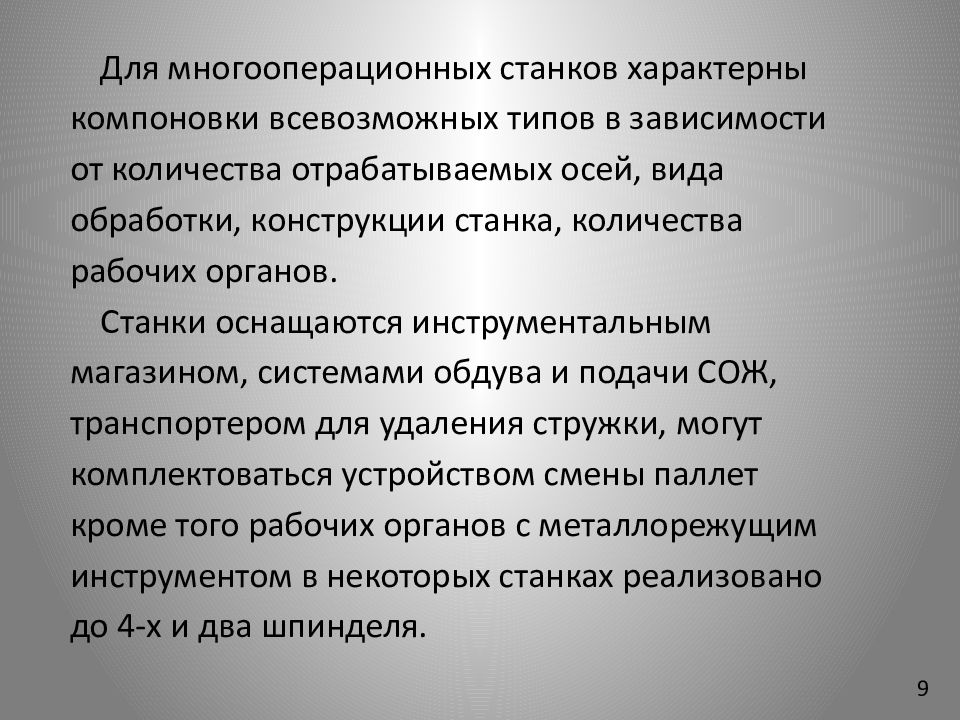

Для многооперационных станков характерны компоновки всевозможных типов в зависимости от количества отрабатываемых осей, вида обработки, конструкции станка, количества рабочих органов. Станки оснащаются инструментальным магазином, системами обдува и подачи СОЖ, транспортером для удаления стружки, могут комплектоваться устройством смены паллет кроме того рабочих органов с металлорежущим инструментом в некоторых станках реализовано до 4-х и два шпинделя. 9

Изображение слайда

Слайд 10

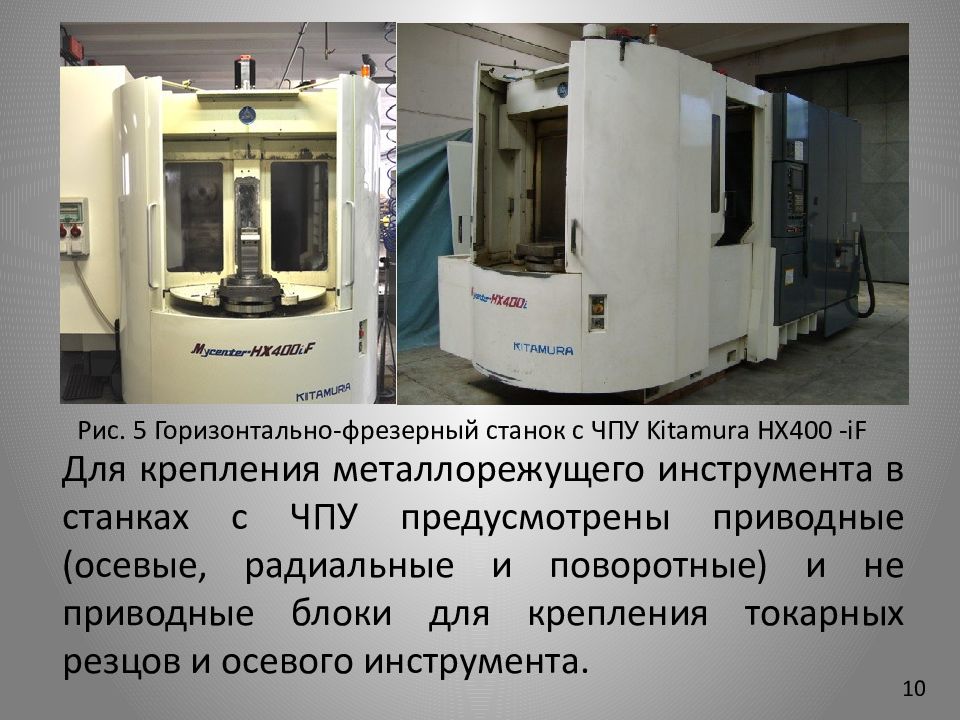

Рис. 5 Горизонтально-фрезерный станок с ЧПУ Kitamura HX400 - iF 10 Для крепления металлорежущего инструмента в станках с ЧПУ предусмотрены приводные (осевые, радиальные и поворотные) и не приводные блоки для крепления токарных резцов и осевого инструмента.

Изображение слайда

Слайд 11: Особенности токарных обрабатывающих центров

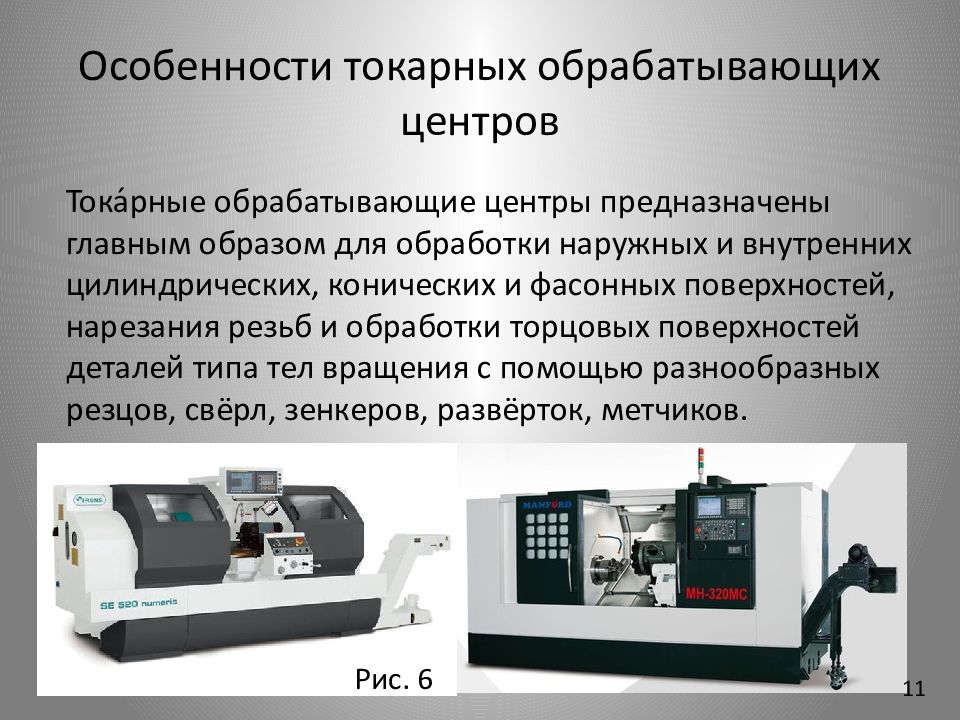

Тока́рные обрабатывающие центры предназначены главным образом для обработки наружных и внутренних цилиндрических, конических и фасонных поверхностей, нарезания резьб и обработки торцовых поверхностей деталей типа тел вращения с помощью разнообразных резцов, свёрл, зенкеров, развёрток, метчиков. 11 Рис. 6

Изображение слайда

Слайд 12

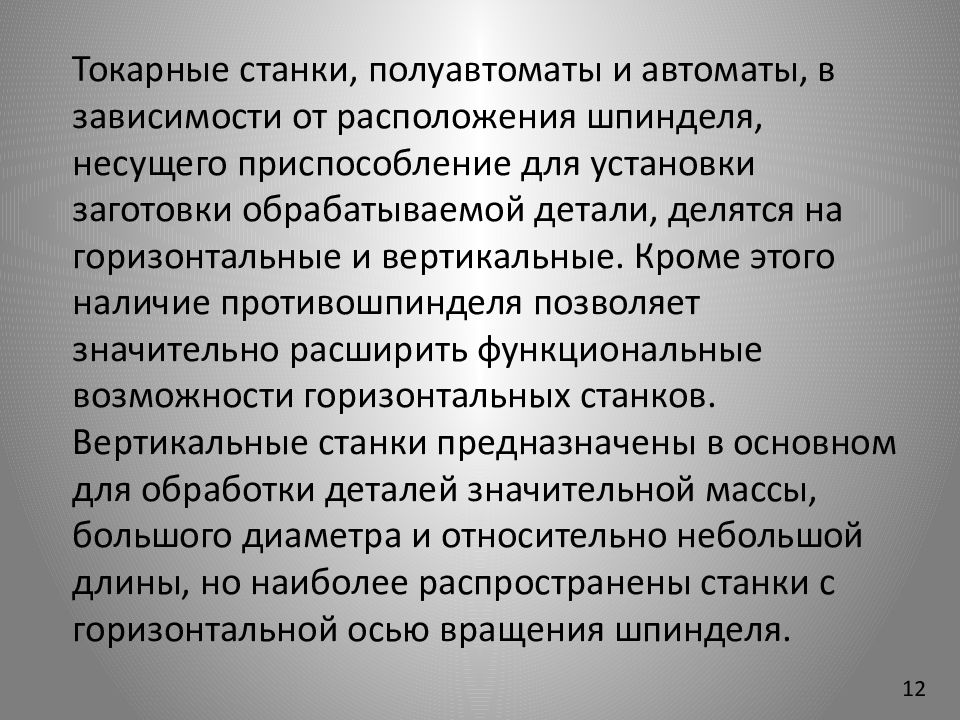

Токарные станки, полуавтоматы и автоматы, в зависимости от расположения шпинделя, несущего приспособление для установки заготовки обрабатываемой детали, делятся на горизонтальные и вертикальные. Кроме этого наличие противошпинделя позволяет значительно расширить функциональные возможности горизонтальных станков. Вертикальные станки предназначены в основном для обработки деталей значительной массы, большого диаметра и относительно небольшой длины, но наиболее распространены станки с горизонтальной осью вращения шпинделя. 12

Изображение слайда

Слайд 13

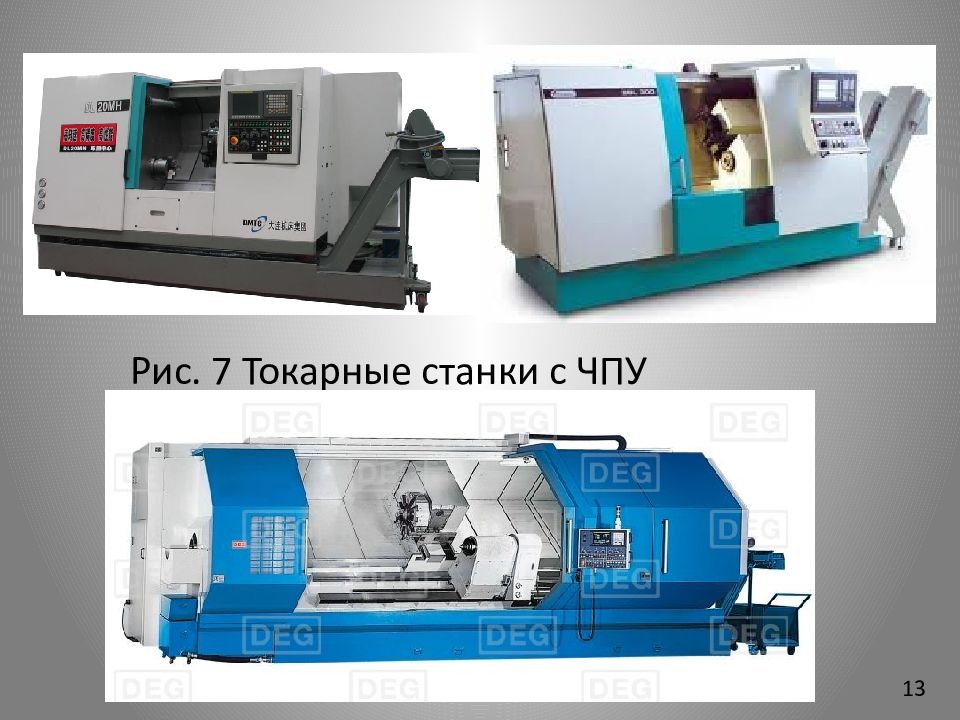

Рис. 7 Токарные станки с ЧПУ 13

Изображение слайда

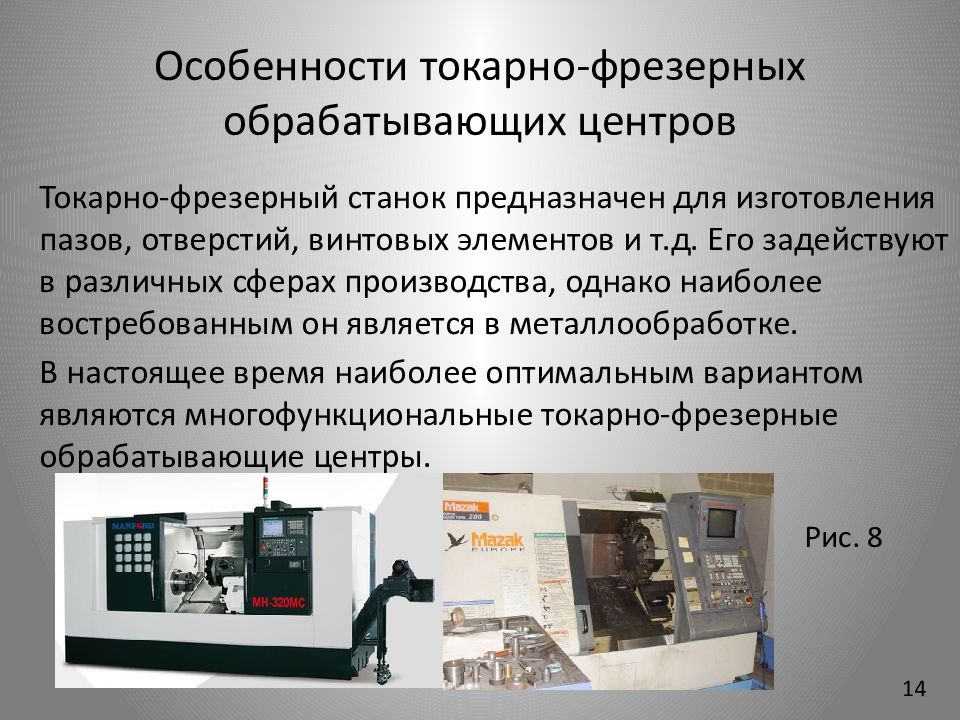

Токарно-фрезерный станок предназначен для изготовления пазов, отверстий, винтовых элементов и т.д. Его задействуют в различных сферах производства, однако наиболее востребованным он является в металлообработке. В настоящее время наиболее оптимальным вариантом являются многофункциональные токарно-фрезерные обрабатывающие центры. 14 Рис. 8

Изображение слайда

Слайд 15

Токарно-фрезерные обрабатывающие центры бывают двух типов: горизонтальные (рис. 9а); вертикальные (рис. 9б). Рис. 9а Рис. 9б 15

Изображение слайда

Слайд 16

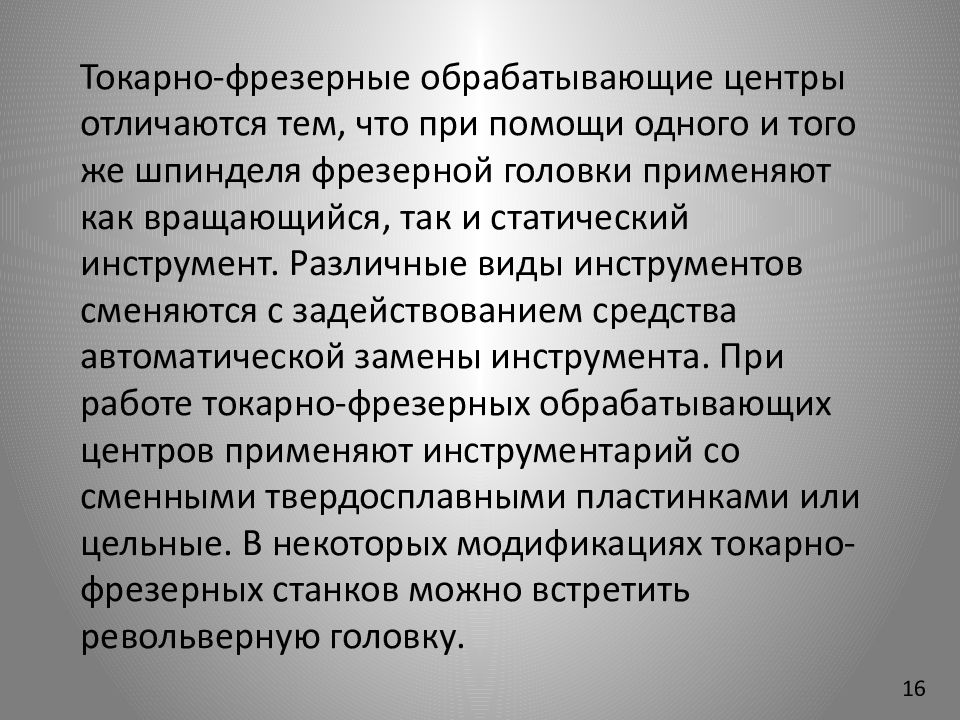

Токарно-фрезерные обрабатывающие центры отличаются тем, что при помощи одного и того же шпинделя фрезерной головки применяют как вращающийся, так и статический инструмент. Различные виды инструментов сменяются с задействованием средства автоматической замены инструмента. При работе токарно-фрезерных обрабатывающих центров применяют инструментарий со сменными твердосплавными пластинками или цельные. В некоторых модификациях токарно-фрезерных станков можно встретить револьверную головку. 16

Изображение слайда

Слайд 17

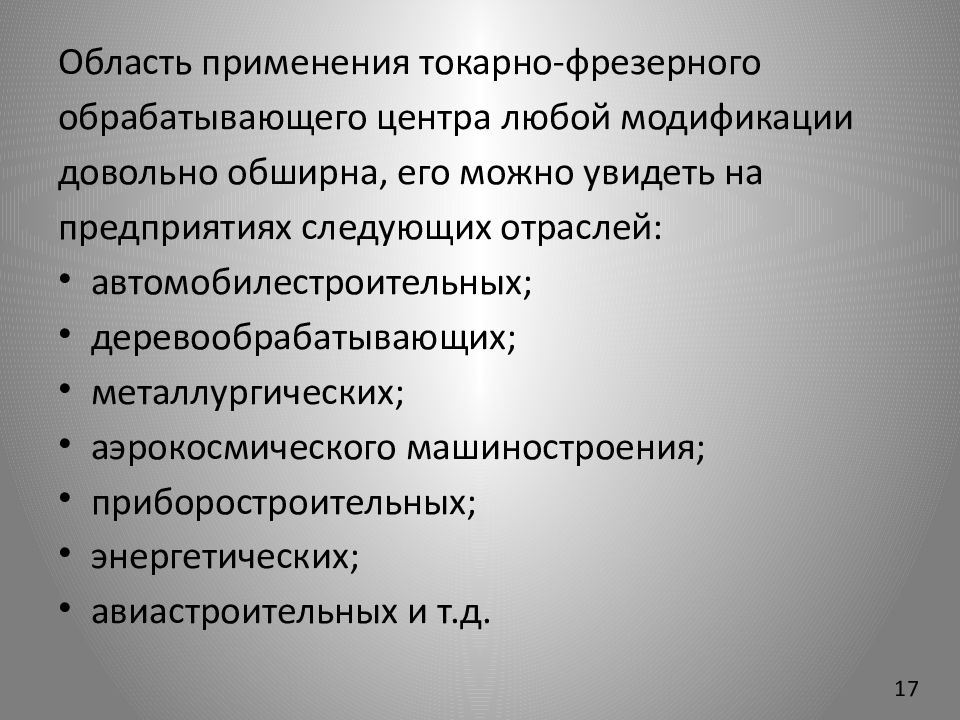

Область применения токарно-фрезерного обрабатывающего центра любой модификации довольно обширна, его можно увидеть на предприятиях следующих отраслей: автомобилестроительных; деревообрабатывающих; металлургических; аэрокосмического машиностроения; приборостроительных; энергетических; авиастроительных и т.д. 17

Изображение слайда

Слайд 18

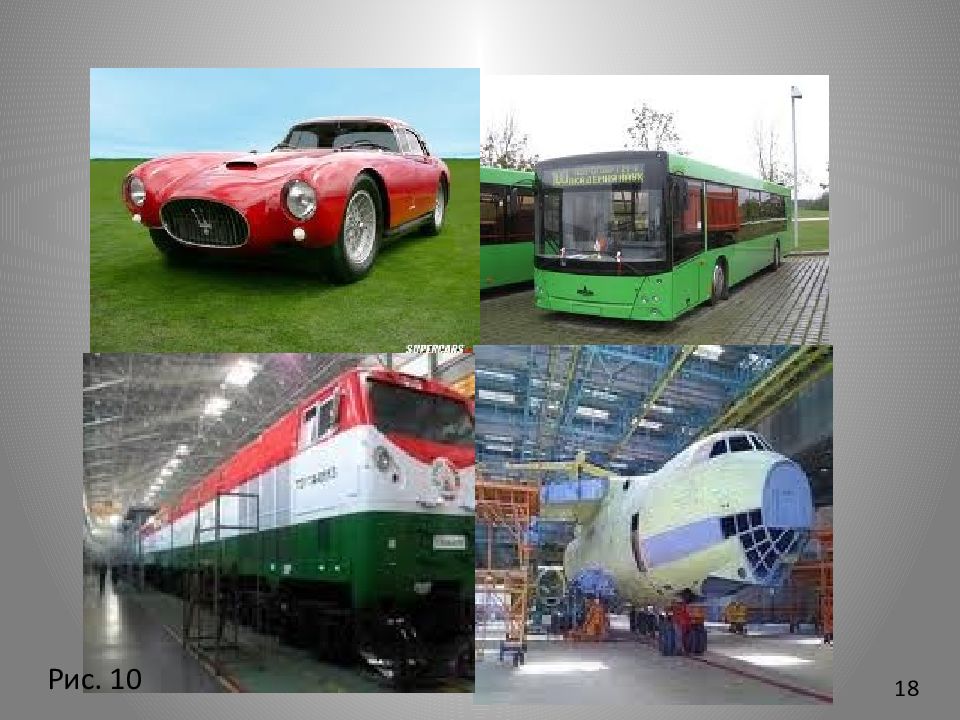

18 Рис. 10

Изображение слайда

Слайд 19

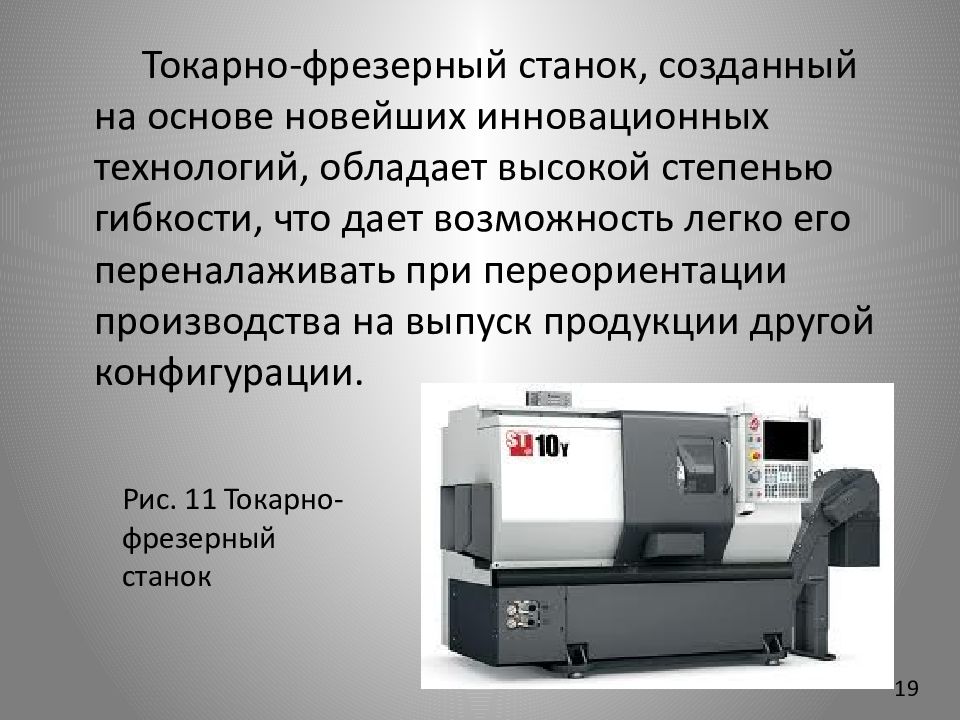

Токарно-фрезерный станок, созданный на основе новейших инновационных технологий, обладает высокой степенью гибкости, что дает возможность легко его переналаживать при переориентации производства на выпуск продукции другой конфигурации. 19 Рис. 11 Токарно-фрезерный станок

Изображение слайда

Слайд 20: Особенности горизонтально-вертикально- фрезерных обрабатывающих центров

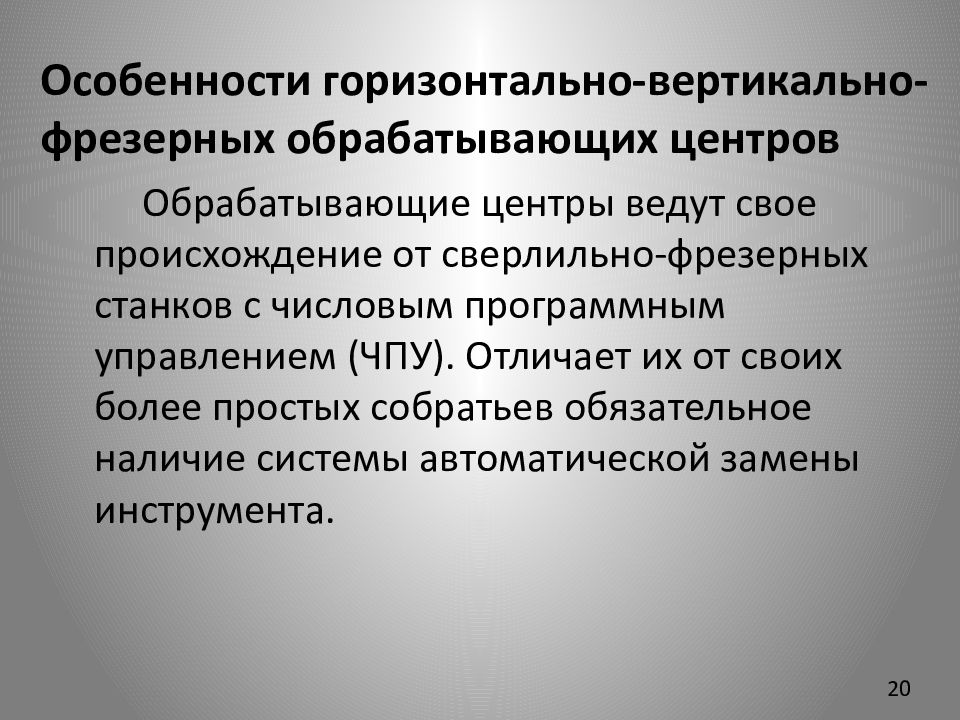

Обрабатывающие центры ведут свое происхождение от сверлильно-фрезерных станков с числовым программным управлением (ЧПУ). Отличает их от своих более простых собратьев обязательное наличие системы автоматической замены инструмента. 20

Изображение слайда

Слайд 21

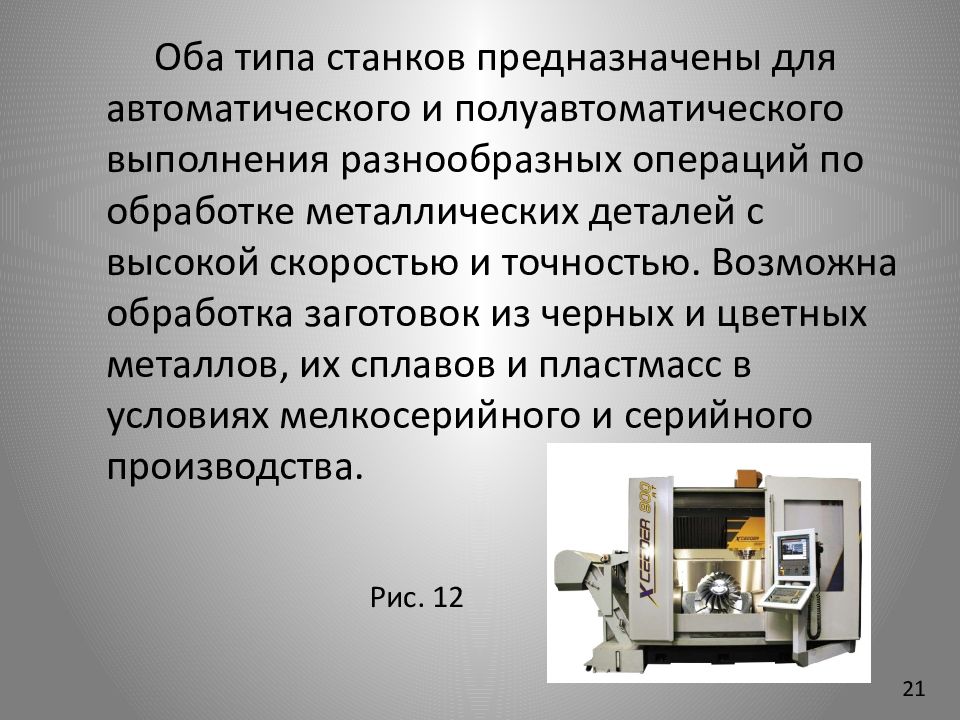

Оба типа станков предназначены для автоматического и полуавтоматического выполнения разнообразных операций по обработке металлических деталей с высокой скоростью и точностью. Возможна обработка заготовок из черных и цветных металлов, их сплавов и пластмасс в условиях мелкосерийного и серийного производства. 21 Рис. 12

Изображение слайда

Слайд 22

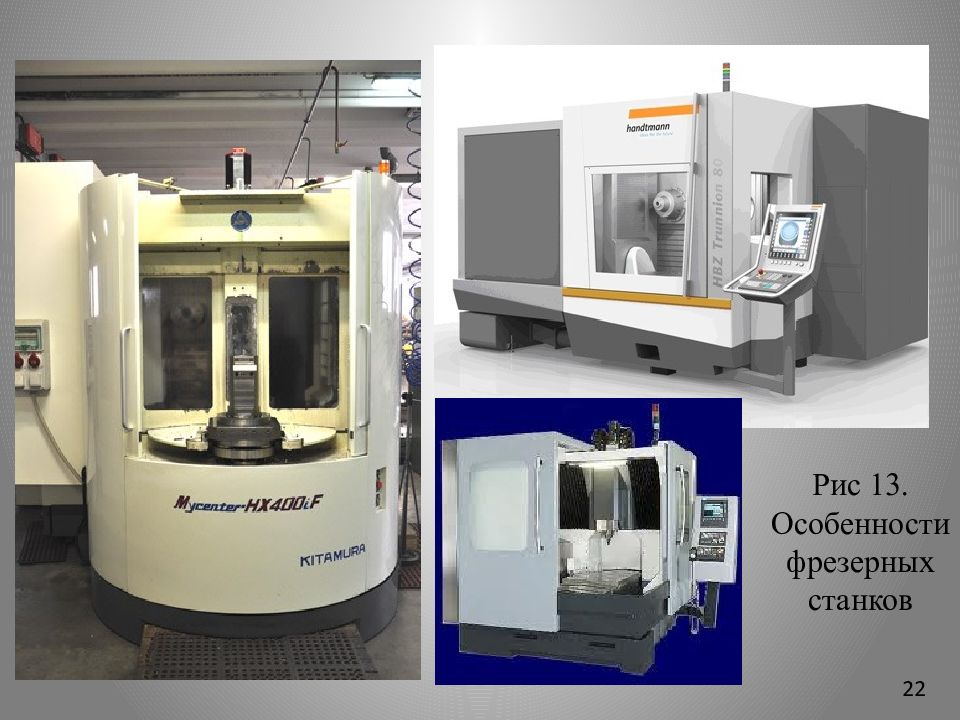

Рис 13. Особенности фрезерных станков 22

Изображение слайда

Слайд 23: Вспомогательная оснастка для станков с ЧПУ

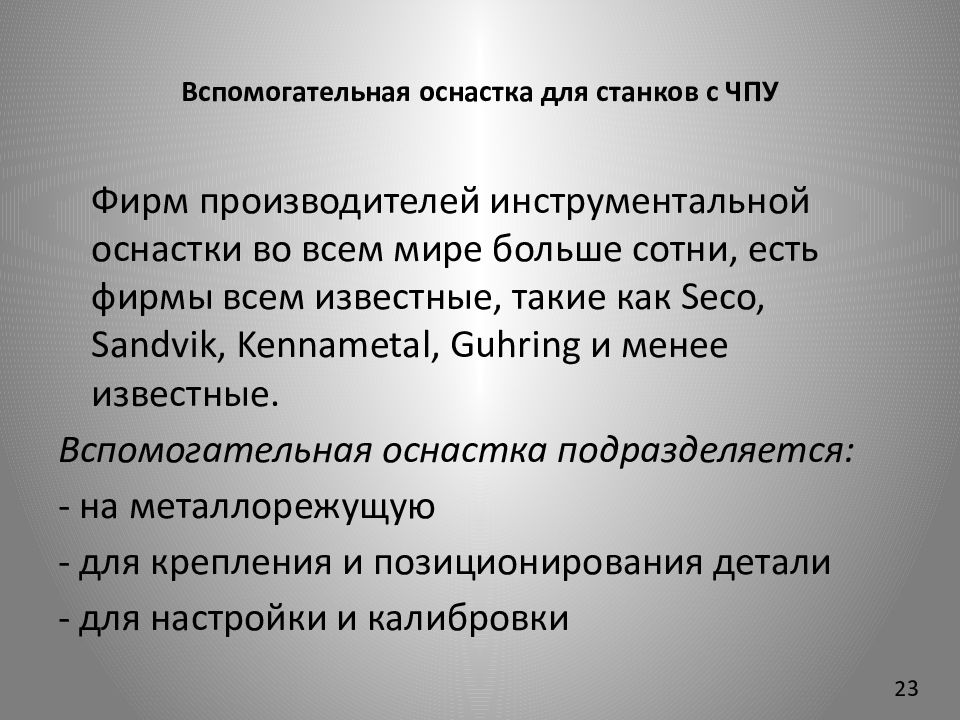

Фирм производителей инструментальной оснастки во всем мире больше сотни, есть фирмы всем известные, такие как Seco, Sandvik, Kennametal, Guhring и менее известные. Вспомогательная оснастка подразделяется: - на металлорежущую - для крепления и позиционирования детали - для настройки и калибровки 23

Изображение слайда

Слайд 24

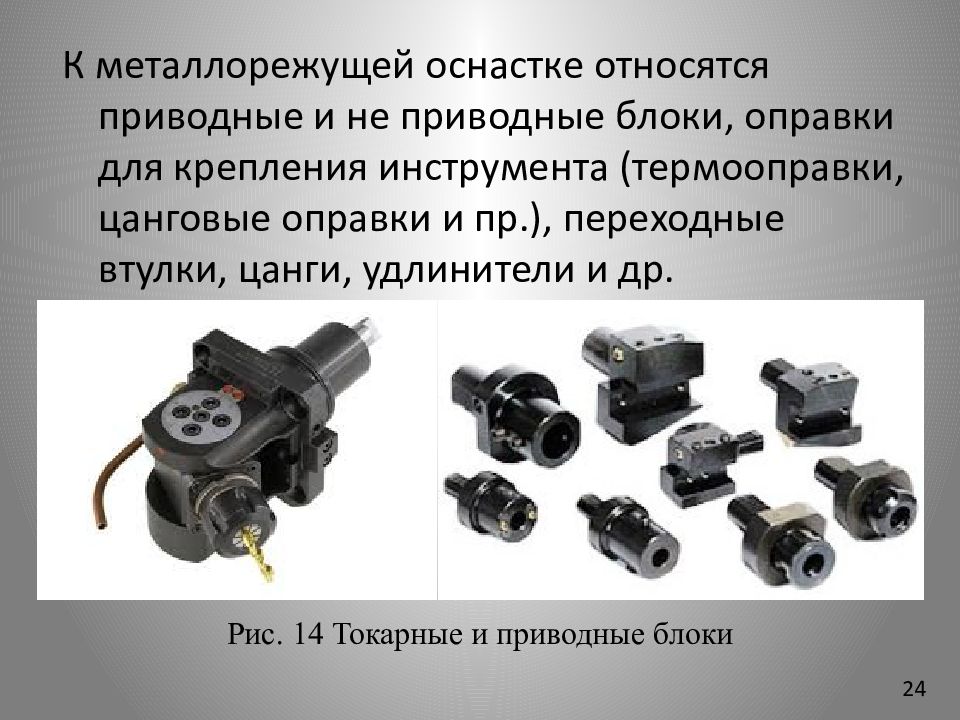

К металлорежущей оснастке относятся приводные и не приводные блоки, оправки для крепления инструмента ( термооправки, цанговые оправки и пр.), переходные втулки, цанги, удлинители и др. Рис. 14 Токарные и приводные блоки 24

Изображение слайда

Слайд 25

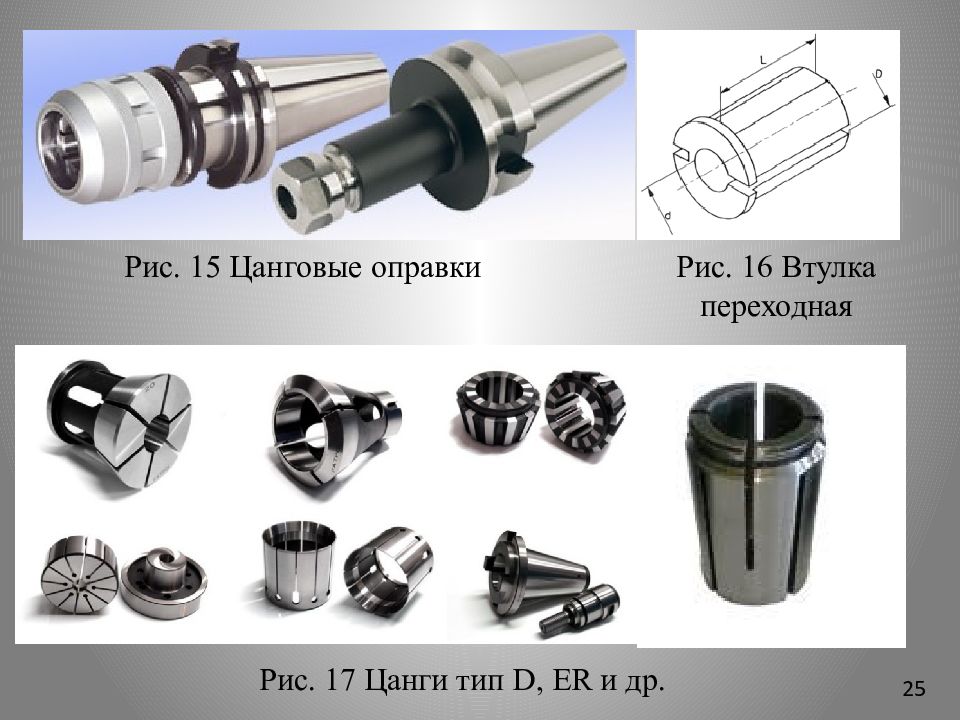

Рис. 15 Цанговые оправки Рис. 17 Цанги тип D, ER и др. Рис. 16 Втулка переходная 25

Изображение слайда

Слайд 26

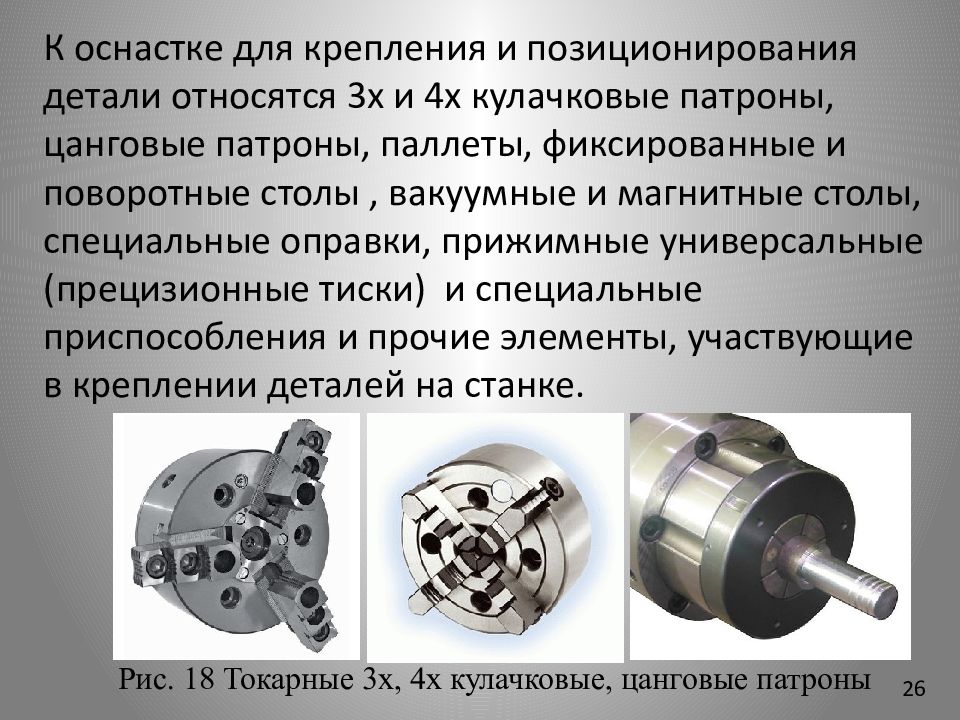

К оснастке для крепления и позиционирования детали относятся 3х и 4х кулачковые патроны, цанговые патроны, паллеты, фиксированные и поворотные столы, вакуумные и магнитные столы, специальные оправки, прижимные универсальные (прецизионные тиски) и специальные приспособления и прочие элементы, участвующие в креплении деталей на станке. Рис. 18 Токарные 3х, 4х кулачковые, цанговые патроны 26

Изображение слайда

Слайд 27

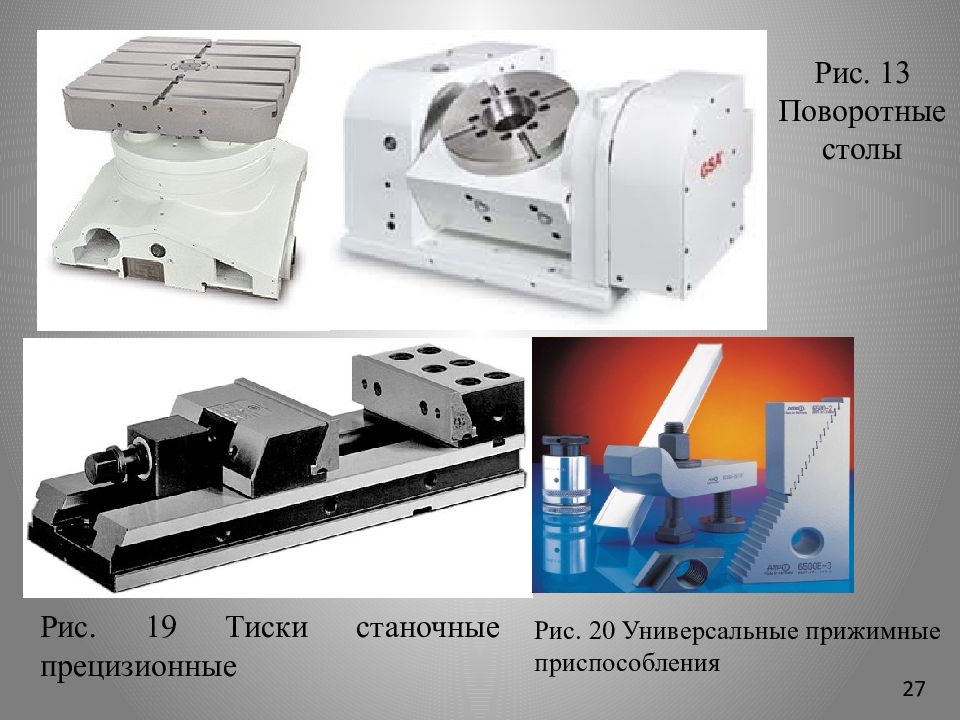

Рис. 13 Поворотные столы Рис. 19 Тиски станочные прецизионные Рис. 20 Универсальные прижимные приспособления 27

Изображение слайда

Слайд 28

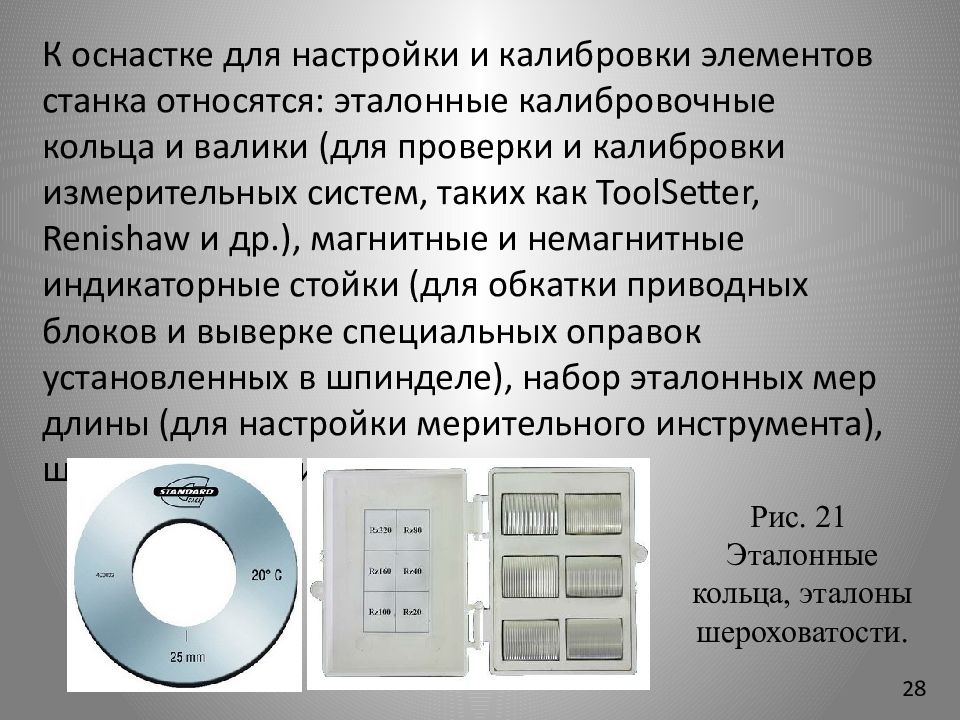

К оснастке для настройки и калибровки элементов станка относятся: эталонные калибровочные кольца и валики (для проверки и калибровки измерительных систем, таких как ToolSetter, Renishaw и др.), магнитные и немагнитные индикаторные стойки (для обкатки приводных блоков и выверке специальных оправок установленных в шпинделе), набор эталонных мер длины (для настройки мерительного инструмента), шероховатости и т.п Рис. 21 Эталонные кольца, эталоны шероховатости. 28

Изображение слайда

Слайд 29

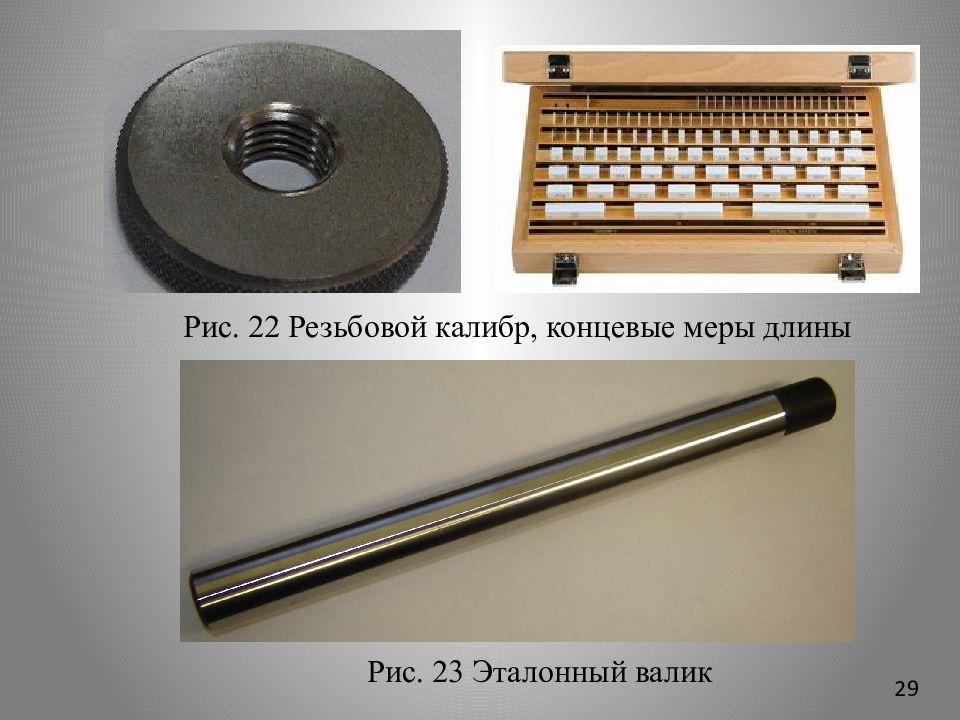

Рис. 22 Резьбовой калибр, концевые меры длины Рис. 23 Эталонный валик 29

Изображение слайда

Слайд 30: Режущий инструмент

Режущий инструмент является составной частью комплексной автоматизированной системы станка с ЧПУ. Тщательному выбору и подготовке инструмента для станков с ЧПУ и ГПС должно удаляться особое внимание. Это связано с высокой стоимостью этого оборудования и необходимостью достижения максимальной производительности и более высокой точности обработки. Для обеспечения автоматического цикла работы этих станков требуется более высокая степень надежности работы инструмента. 30

Изображение слайда

Слайд 31

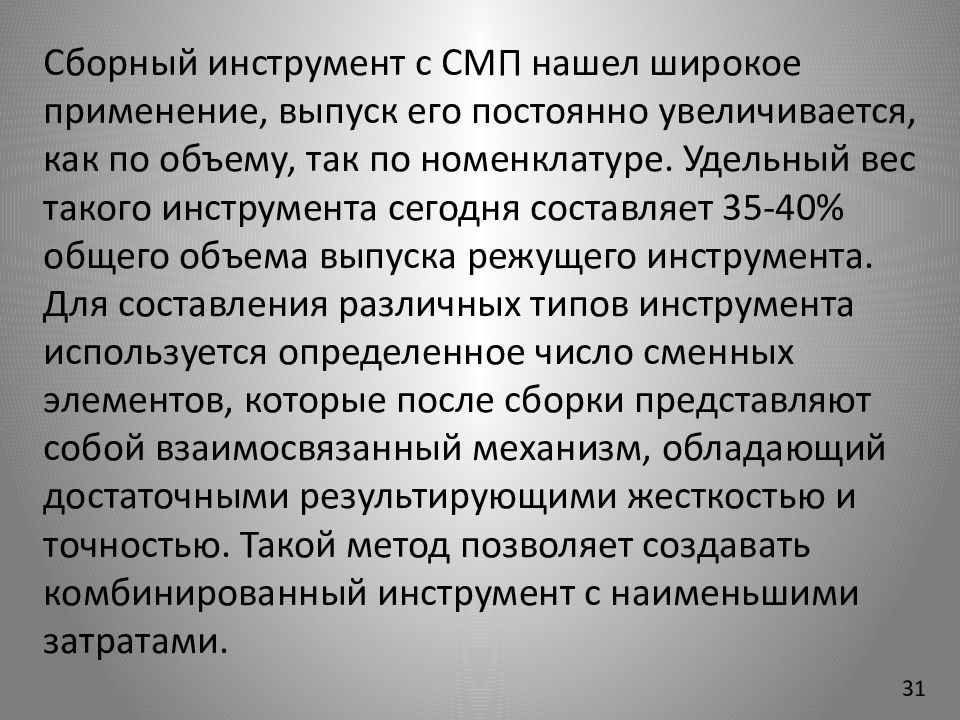

Сборный инструмент с СМП нашел широкое применение, выпуск его постоянно увеличивается, как по объему, так по номенклатуре. Удельный вес такого инструмента сегодня составляет 35-40% общего объема выпуска режущего инструмента. Для составления различных типов инструмента используется определенное число сменных элементов, которые после сборки представляют собой взаимосвязанный механизм, обладающий достаточными результирующими жесткостью и точностью. Такой метод позволяет создавать комбинированный инструмент с наименьшими затратами. 31

Изображение слайда

Слайд 32

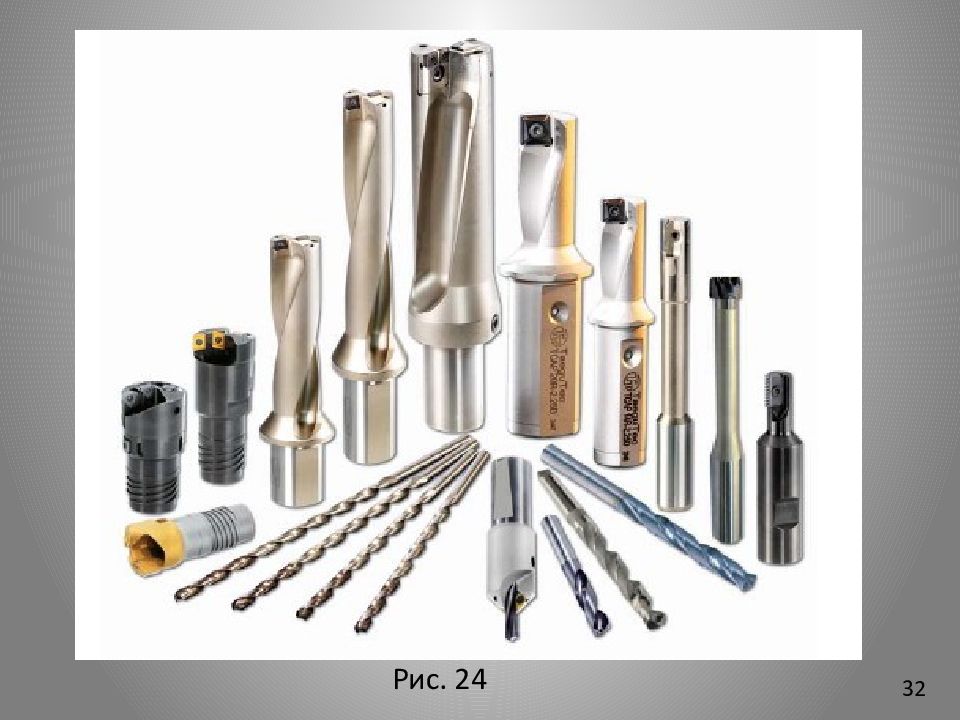

32 Рис. 24

Изображение слайда

Слайд 33

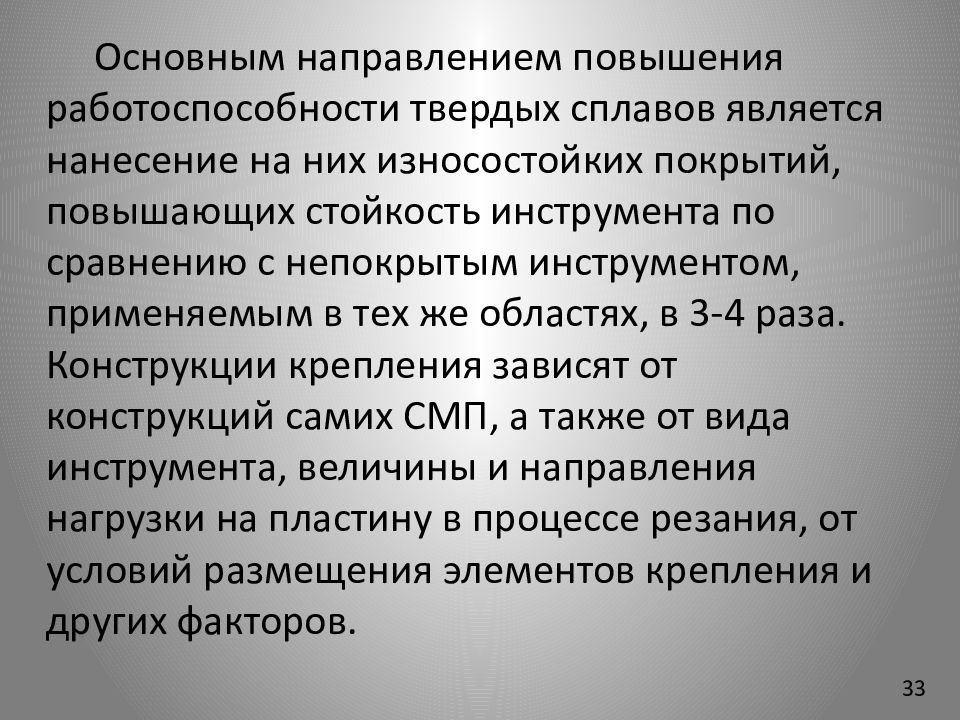

Основным направлением повышения работоспособности твердых сплавов является нанесение на них износостойких покрытий, повышающих стойкость инструмента по сравнению с непокрытым инструментом, применяемым в тех же областях, в 3-4 раза. Конструкции крепления зависят от конструкций самих СМП, а также от вида инструмента, величины и направления нагрузки на пластину в процессе резания, от условий размещения элементов крепления и других факторов. 33

Изображение слайда

Слайд 34

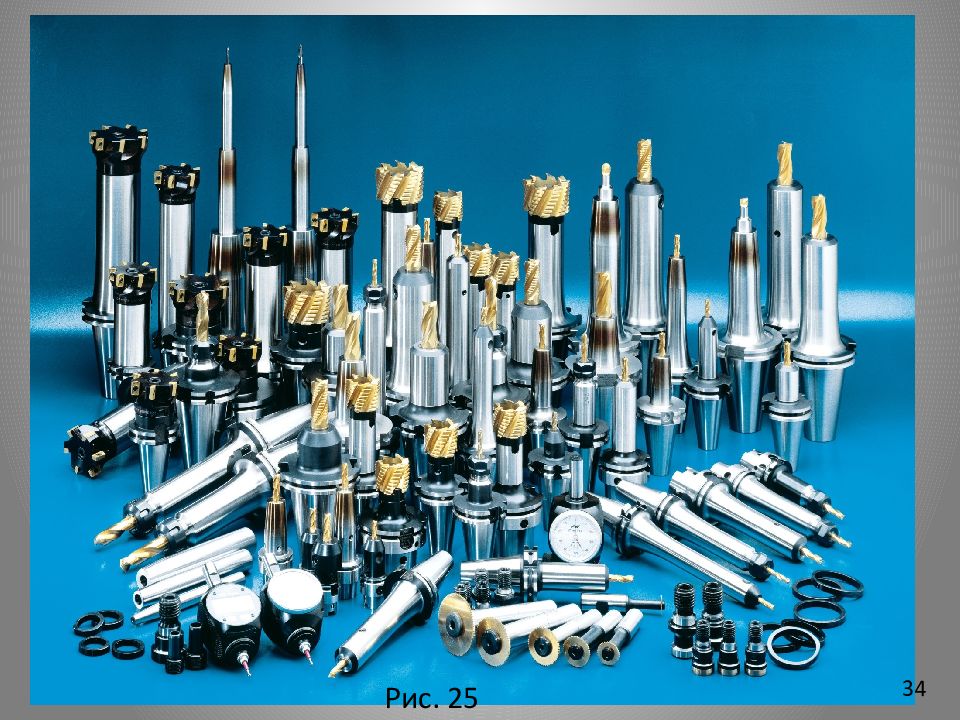

34 Рис. 25

Изображение слайда

Слайд 35: Мерительный инструмент

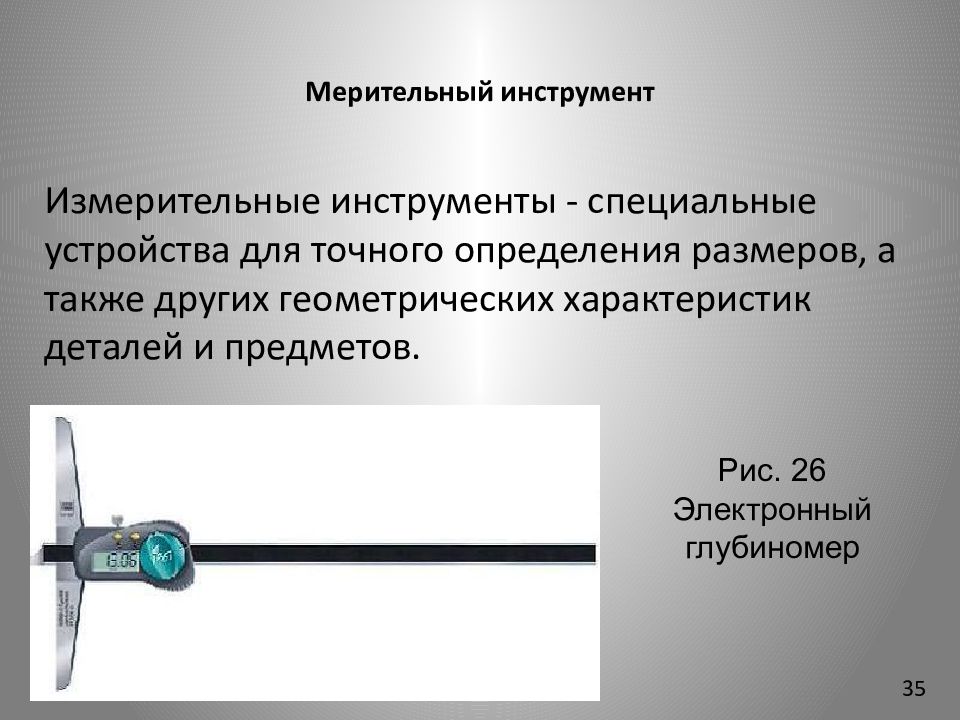

Измерительные инструменты - специальные устройства для точного определения размеров, а также других геометрических характеристик деталей и предметов. 35 Рис. 26 Электронный глубиномер

Изображение слайда

Слайд 36

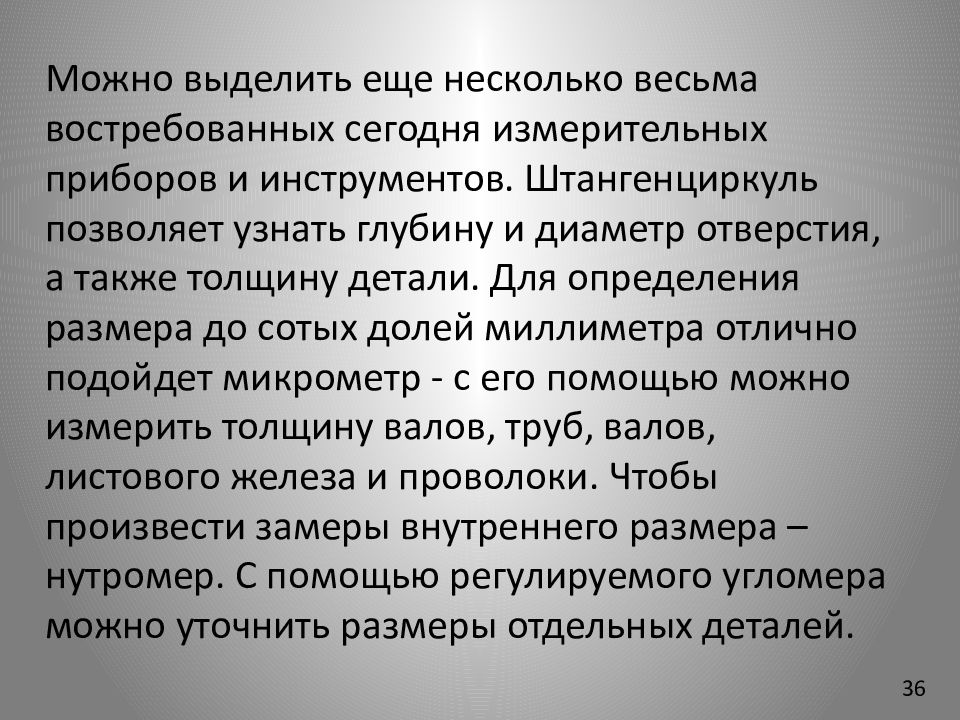

Можно выделить еще несколько весьма востребованных сегодня измерительных приборов и инструментов. Штангенциркуль позволяет узнать глубину и диаметр отверстия, а также толщину детали. Для определения размера до сотых долей миллиметра отлично подойдет микрометр - с его помощью можно измерить толщину валов, труб, валов, листового железа и проволоки. Чтобы произвести замеры внутреннего размера – нутромер. С помощью регулируемого угломера можно уточнить размеры отдельных деталей. 36

Изображение слайда

Слайд 37

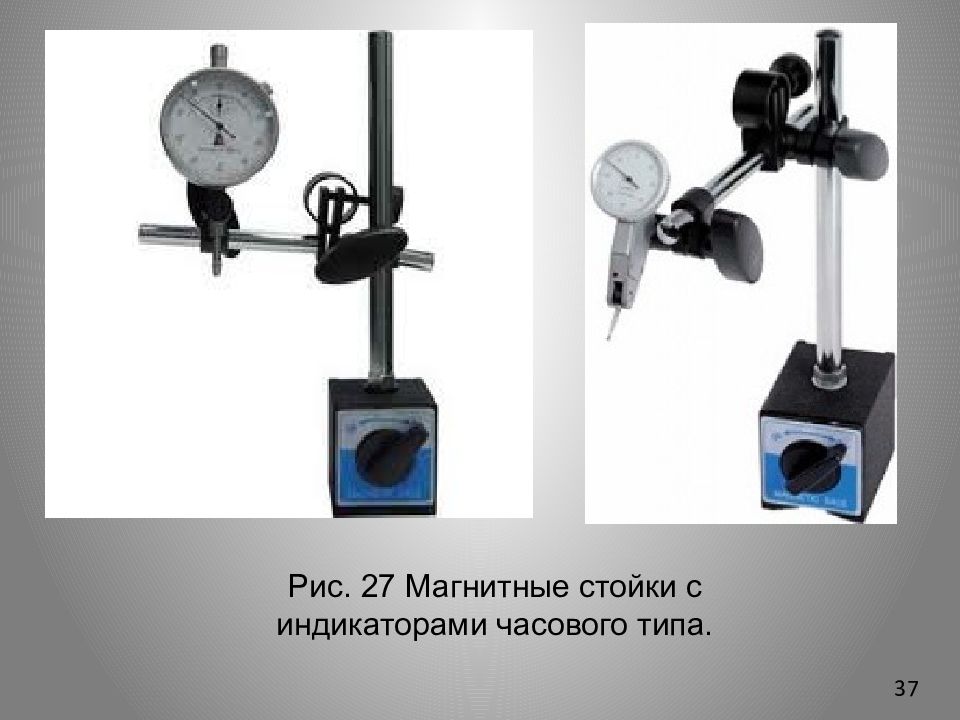

Рис. 27 Магнитные стойки с индикаторами часового типа. 37

Изображение слайда

Слайд 38

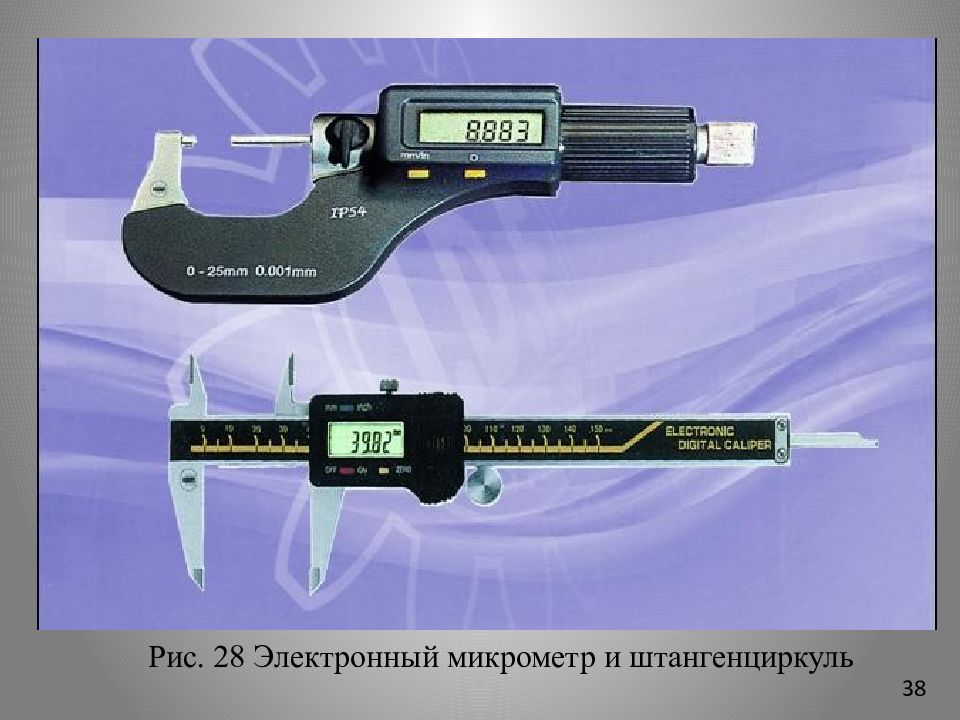

Рис. 28 Электронный микрометр и штангенциркуль 38

Изображение слайда

Слайд 39: Система «привязки режущего инструмента» ToolSetter и др

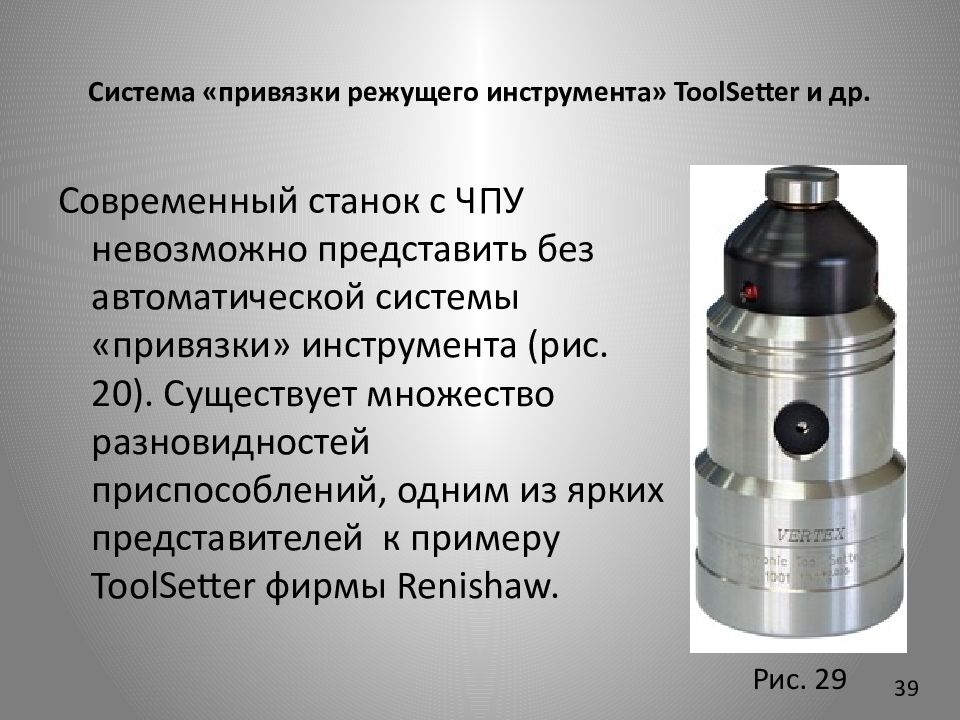

Современный станок с ЧПУ невозможно представить без автоматической системы «привязки» инструмента (рис. 20). Существует множество разновидностей приспособлений, одним из ярких представителей к примеру ToolSetter фирмы Renishaw. 39 Рис. 29

Изображение слайда

Слайд 40

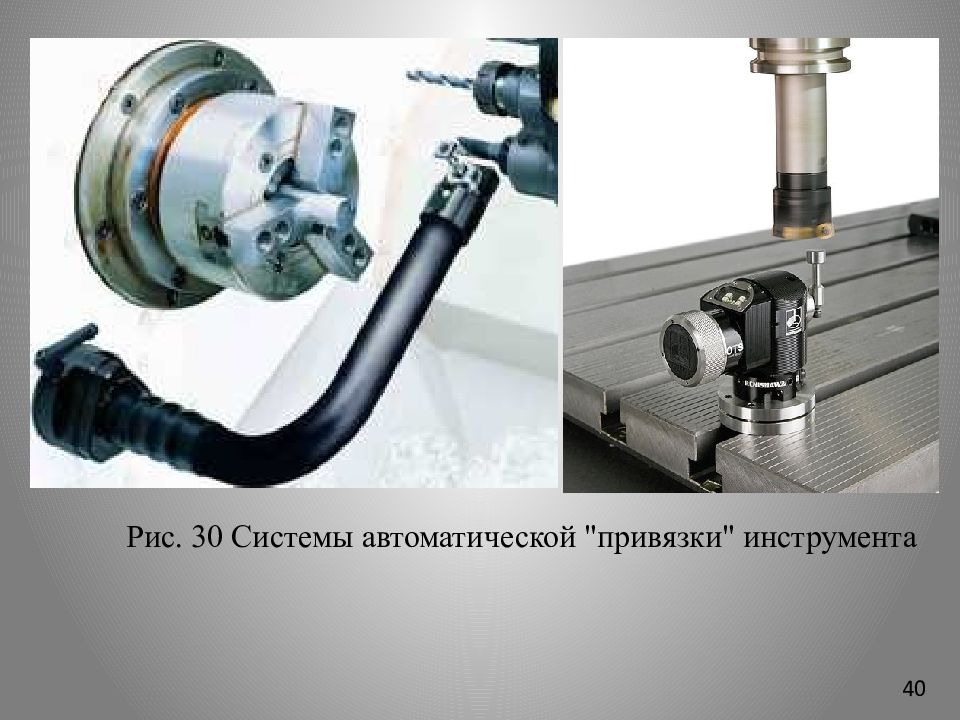

Рис. 30 Системы автоматической "привязки" инструмента 40

Изображение слайда

Слайд 41: Система контроля геометрии заготовки (адаптивная обработка) Renishaw и др

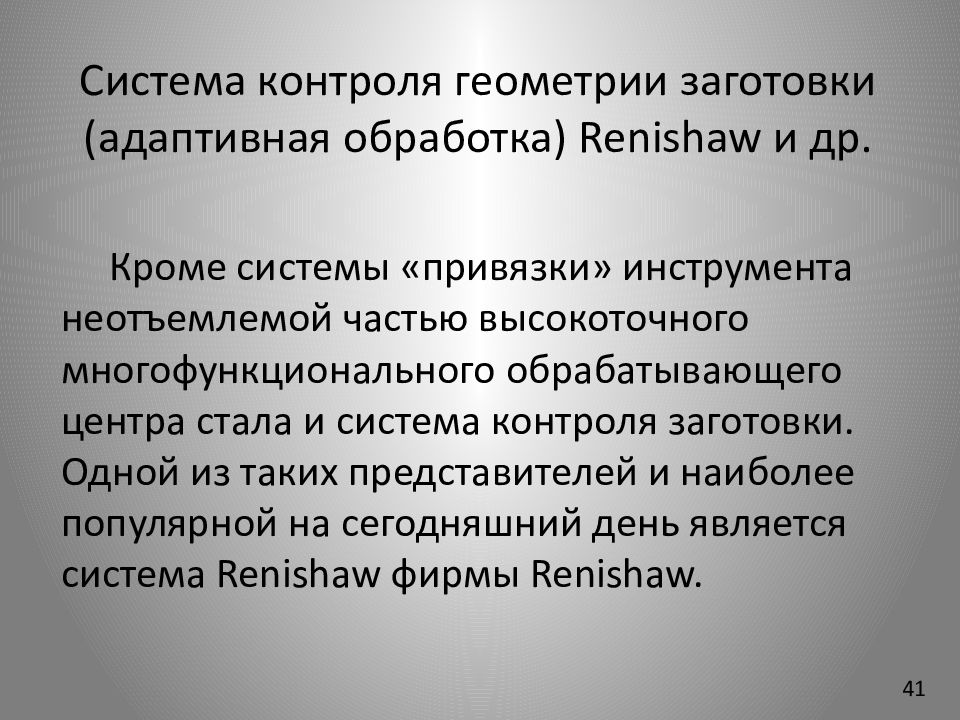

Кроме системы «привязки» инструмента неотъемлемой частью высокоточного многофункционального обрабатывающего центра стала и система контроля заготовки. Одной из таких представителей и наиболее популярной на сегодняшний день является система Renishaw фирмы Renishaw. 41

Изображение слайда

Слайд 42

Рис. 31 Станочная измерительная система Renishaw 42

Изображение слайда

Слайд 43: Средства автоматического контроля готовой детали КИМ, ATOS и др

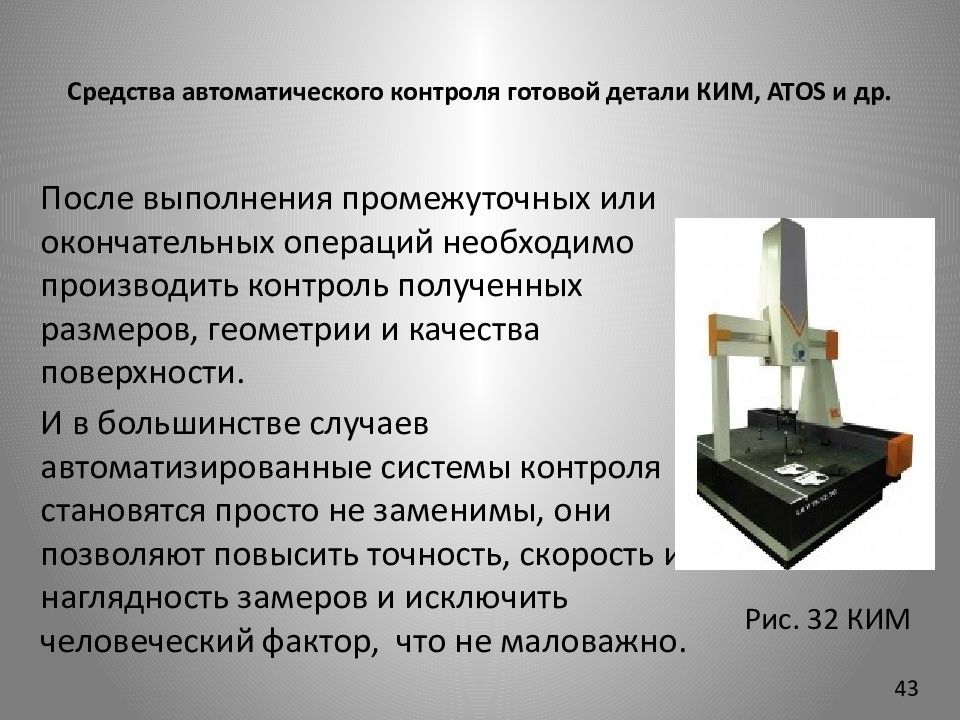

После выполнения промежуточных или окончательных операций необходимо производить контроль полученных размеров, геометрии и качества поверхности. И в большинстве случаев автоматизированные системы контроля становятся просто не заменимы, они позволяют повысить точность, скорость и наглядность замеров и исключить человеческий фактор, что не маловажно. 43 Рис. 32 КИМ

Изображение слайда

Слайд 44

Рис. 33а Процесс измерения по траектории на КИМ Рис. 33б Контрольно измерительная машина 44

Изображение слайда

Слайд 45

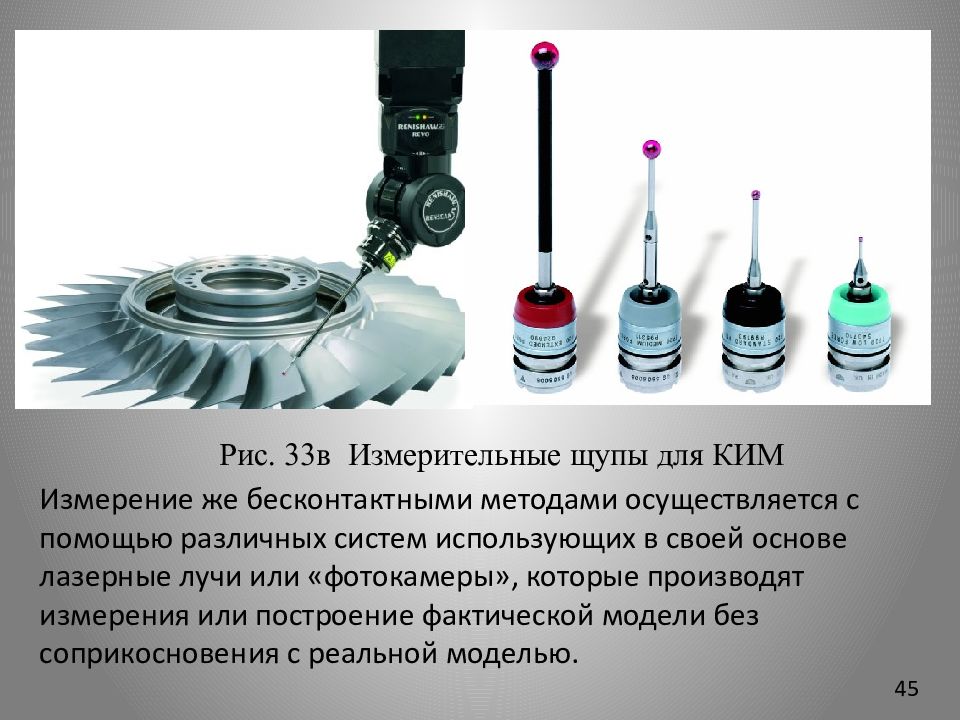

Рис. 33в Измерительные щупы для КИМ Измерение же бесконтактными методами осуществляется с помощью различных систем использующих в своей основе лазерные лучи или «фотокамеры», которые производят измерения или построение фактической модели без соприкосновения с реальной моделью. 45

Изображение слайда

Слайд 46: ATOS   III

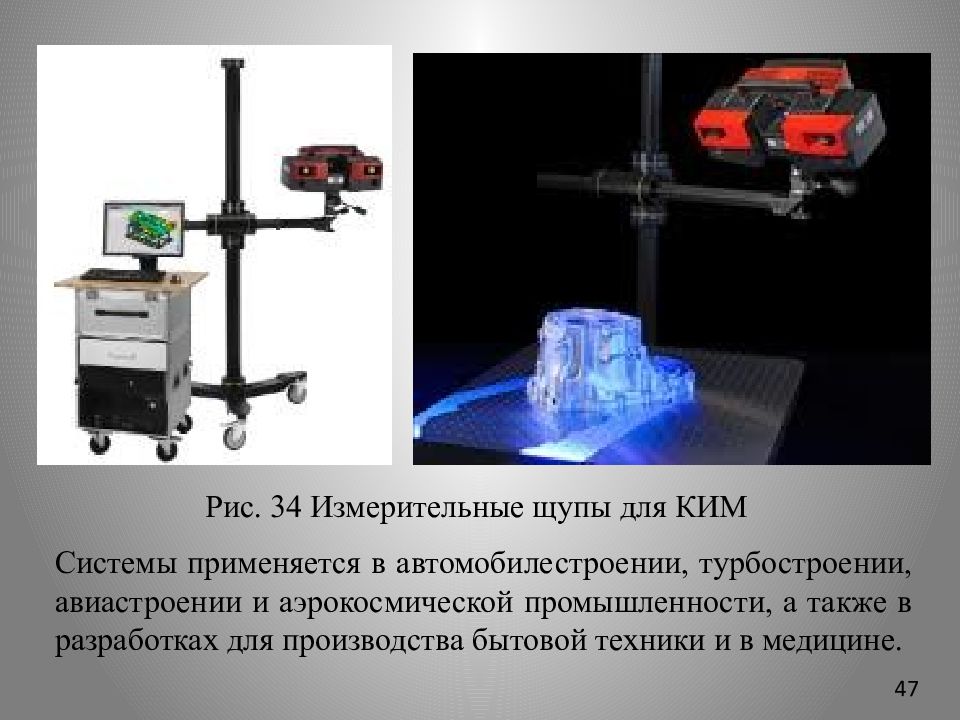

ATOS   III  - Высокопроизводительная система ATOS III имеет две цифровые камеры с разрешением 4 млн. пикселей и проектор с мощной меркуриевой лампой  и лазерные указатели для контроля расстояния. Отлично подходит для оцифровки объектов большими объемами измерения ( до 2x2 м за один съем данных ) и получения данных с высокой точностью в жестких внешних условиях. 46

Изображение слайда

Слайд 47

Системы применяется в автомобилестроении, турбостроении, авиастроении и аэрокосмической промышленности, а также в разработках для производства бытовой техники и в медицине. Рис. 34 Измерительные щупы для КИМ 47

Изображение слайда

Слайд 48

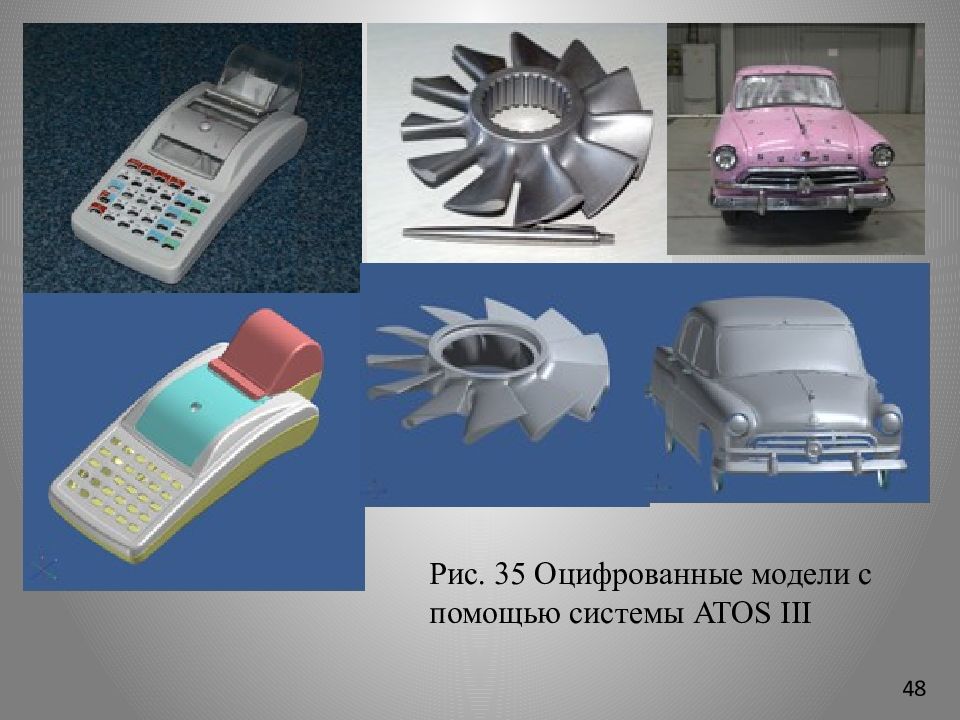

Рис. 35 Оцифрованные модели с помощью системы ATOS III 48

Изображение слайда

Слайд 49: Системы автоматического контроля вылета инструмента

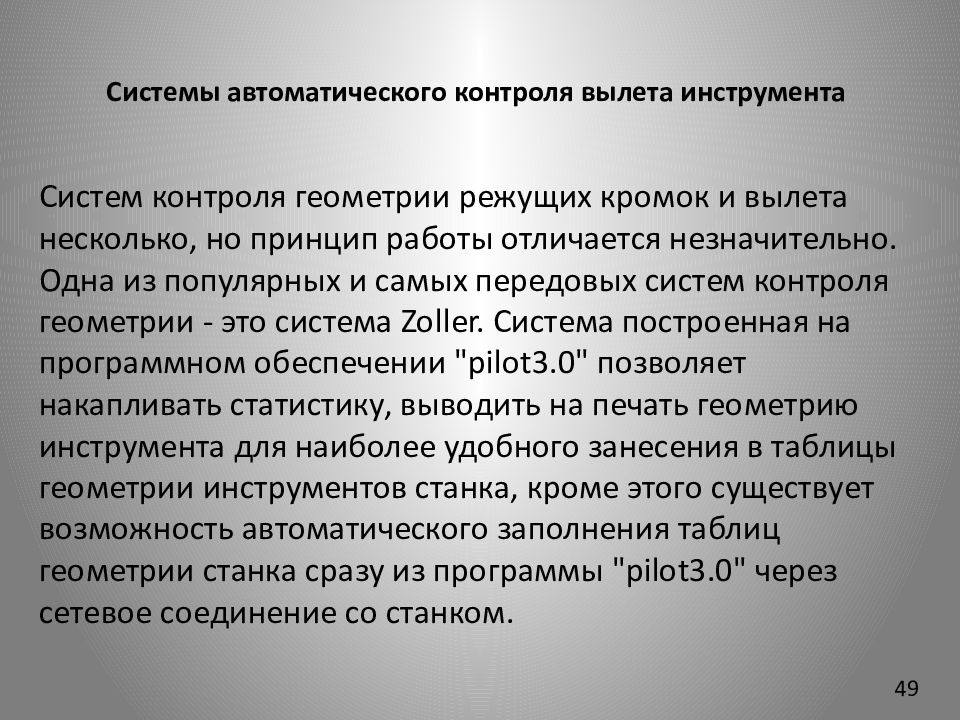

Систем контроля геометрии режущих кромок и вылета несколько, но принцип работы отличается незначительно. Одна из популярных и самых передовых систем контроля геометрии - это система Zoller. Система построенная на программном обеспечении "pilot3.0" позволяет накапливать статистику, выводить на печать геометрию инструмента для наиболее удобного занесения в таблицы геометрии инструментов станка, кроме этого существует возможность автоматического заполнения таблиц геометрии станка сразу из программы "pilot3.0" через сетевое соединение со станком. 49

Изображение слайда

Слайд 50

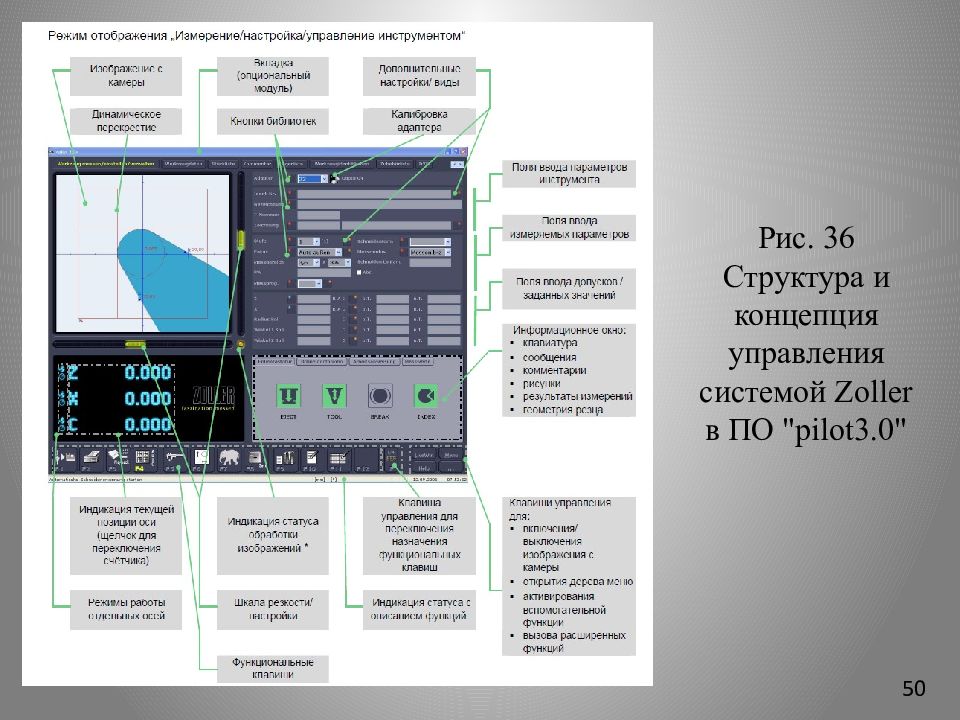

Рис. 36 Структура и концепция управления системой Zoller в ПО "pilot3.0" 50

Изображение слайда

Слайд 51: Пульт управления станком с ЧПУ

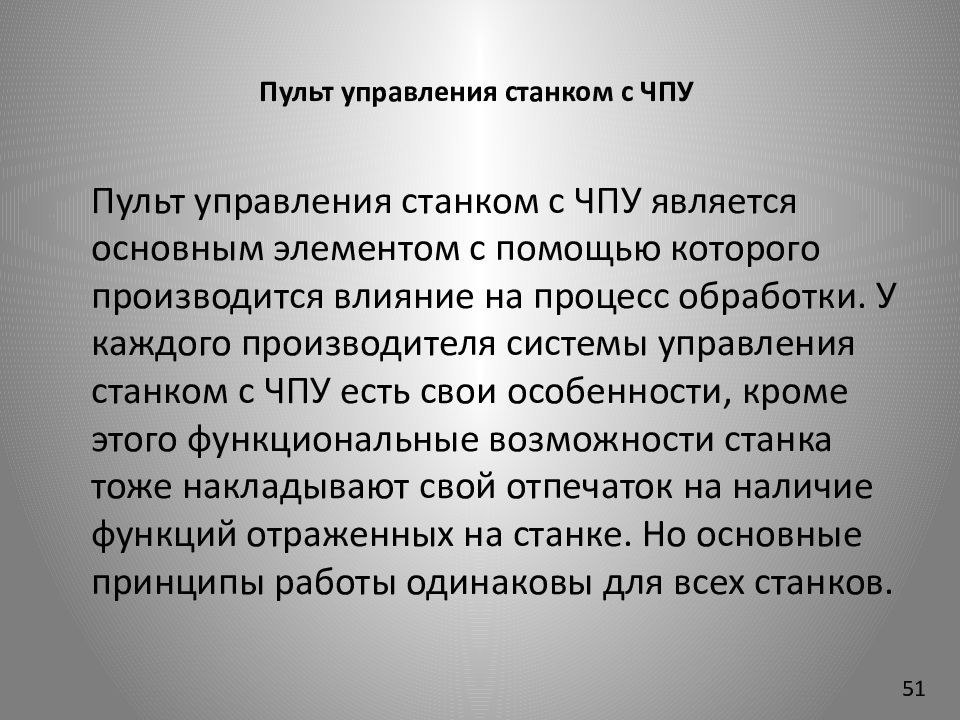

Пульт управления станком с ЧПУ является основным элементом с помощью которого производится влияние на процесс обработки. У каждого производителя системы управления станком с ЧПУ есть свои особенности, кроме этого функциональные возможности станка тоже накладывают свой отпечаток на наличие функций отраженных на станке. Но основные принципы работы одинаковы для всех станков. 51

Изображение слайда

Слайд 52

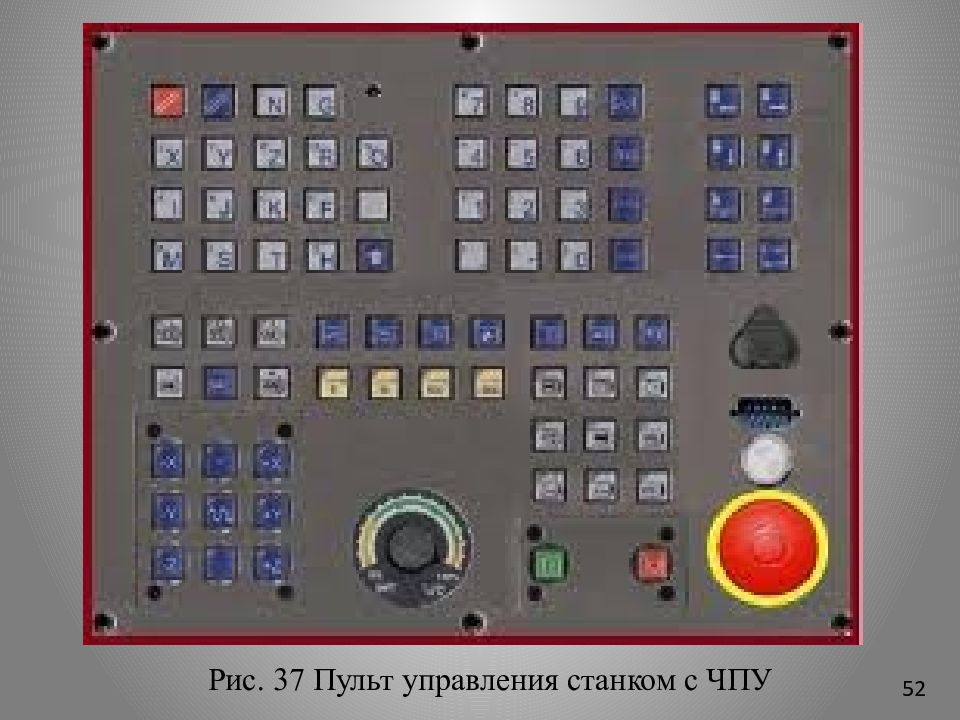

Рис. 37 Пульт управления станком с ЧПУ 52

Изображение слайда

Слайд 53: Процесс изготовления от чертежа к готовой детали

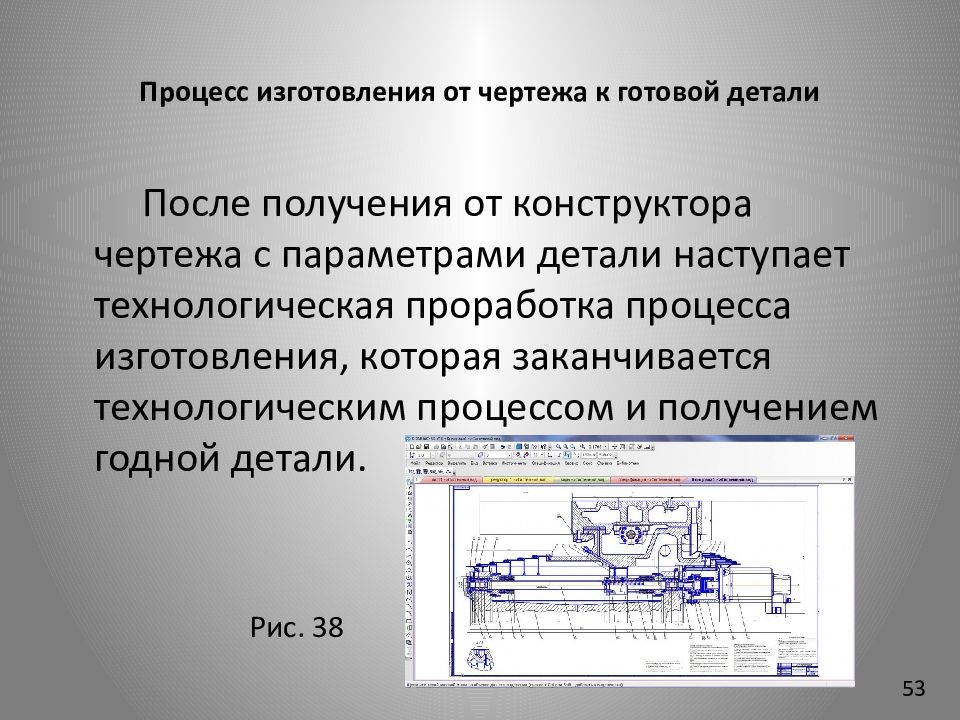

После получения от конструктора чертежа с параметрами детали наступает технологическая проработка процесса изготовления, которая заканчивается технологическим процессом и получением годной детали. 53 Рис. 38

Изображение слайда

Слайд 54: Системы визуализации перемещений CIMCO EDIT

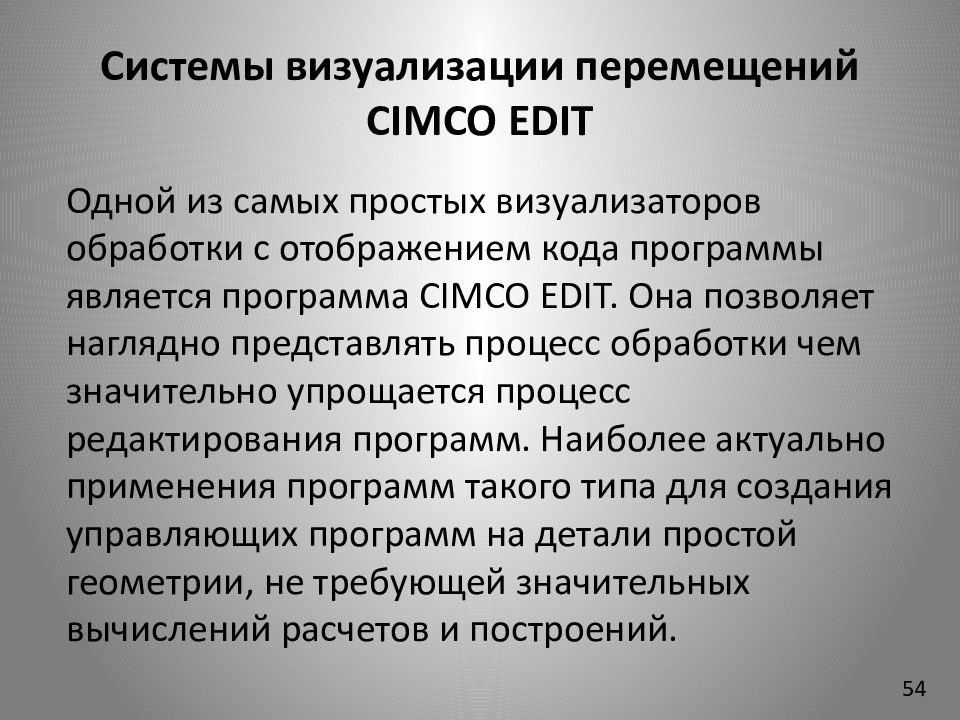

Одной из самых простых визуализаторов обработки с отображением кода программы является программа CIMCO EDIT. Она позволяет наглядно представлять процесс обработки чем значительно упрощается процесс редактирования программ. Наиболее актуально применения программ такого типа для создания управляющих программ на детали простой геометрии, не требующей значительных вычислений расчетов и построений. 54

Изображение слайда

Слайд 55

Рис. 39 Графическое отображение обработки в программе CIMCO EDIT 55

Изображение слайда

Слайд 56: Заключение

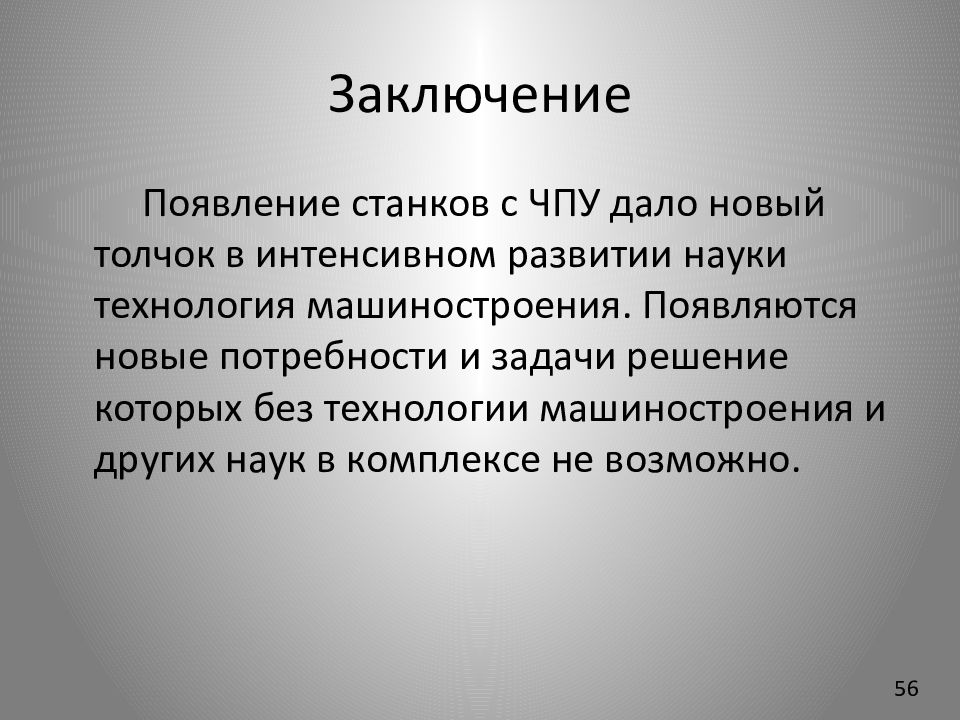

Появление станков с ЧПУ дало новый толчок в интенсивном развитии науки технология машиностроения. Появляются новые потребности и задачи решение которых без технологии машиностроения и других наук в комплексе не возможно. 56

Изображение слайда

Слайд 57: Спасибо за внимание!

57

Изображение слайда

Слайд 58: Список литературы

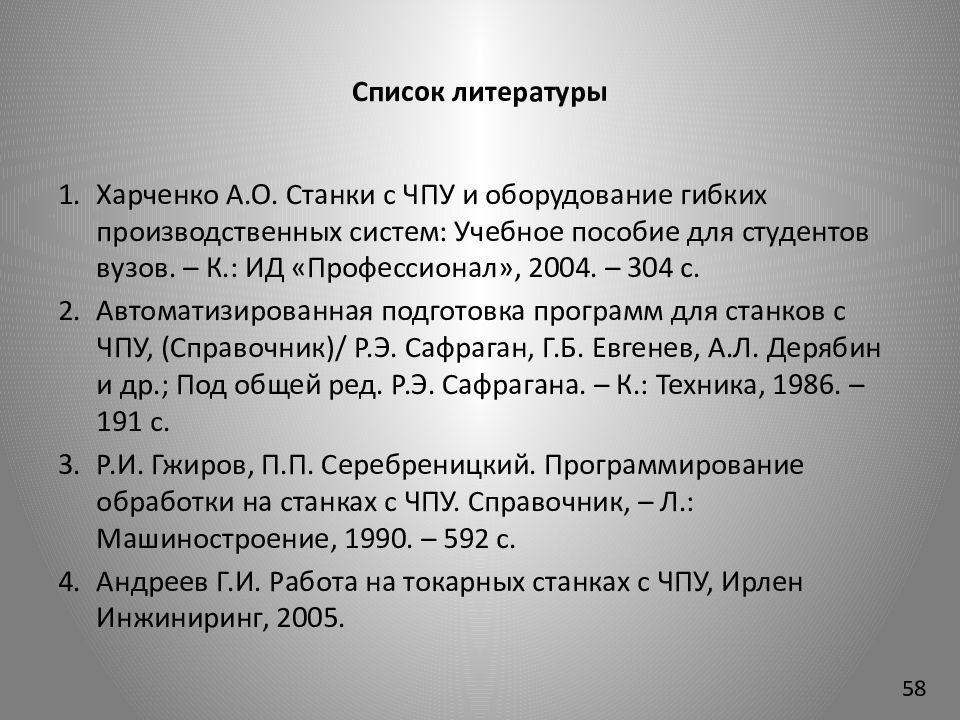

Харченко А.О. Станки с ЧПУ и оборудование гибких производственных систем: Учебное пособие для студентов вузов. – К.: ИД «Профессионал», 2004. – 304 с. Автоматизированная подготовка программ для станков с ЧПУ, (Справочник)/ Р.Э.  Сафраган, Г.Б.  Евгенев, А.Л. Дерябин и др.; Под общей ред. Р.Э.  Сафрагана. – К.: Техника, 1986. – 191 с. Р.И.  Гжиров, П.П.  Серебреницкий. Программирование обработки на станках с ЧПУ. Справочник, – Л.: Машиностроение, 1990. – 592 с. Андреев Г.И. Работа на токарных станках с ЧПУ, Ирлен Инжиниринг, 2005. 58

Изображение слайда

Слайд 59: Практическое занятие

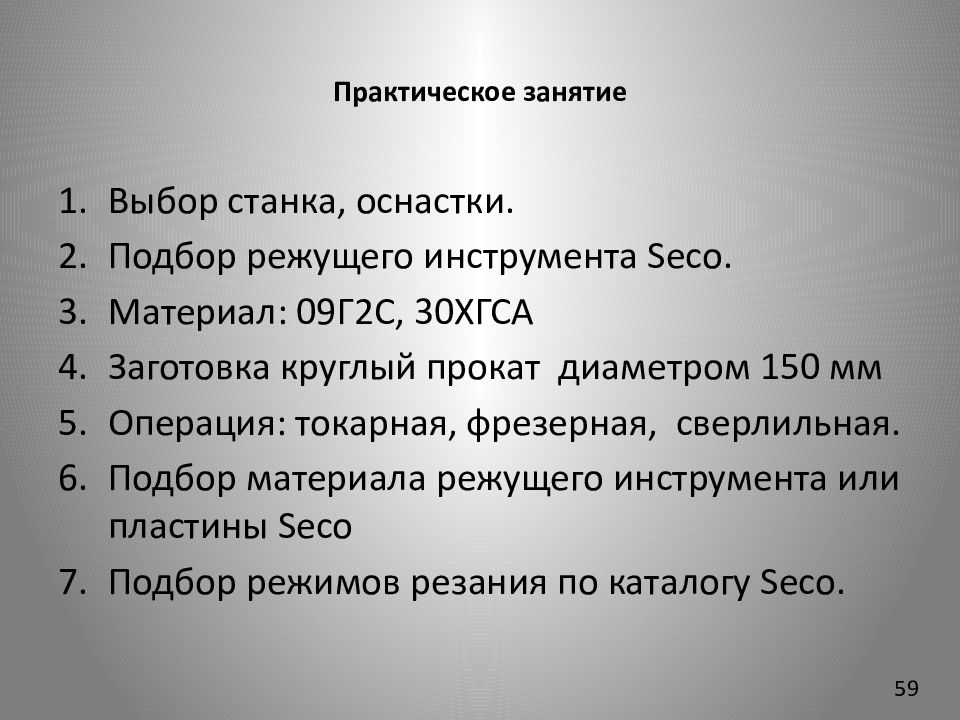

Выбор станка, оснастки. Подбор режущего инструмента Seco. Материал: 09Г2С, 30ХГСА Заготовка круглый прокат диаметром 150 мм Операция: токарная, фрезерная, сверлильная. Подбор материала режущего инструмента или пластины Seco Подбор режимов резания по каталогу Seco. 59

Изображение слайда

Слайд 60: Оформить в виде таблицы для каждого материала:

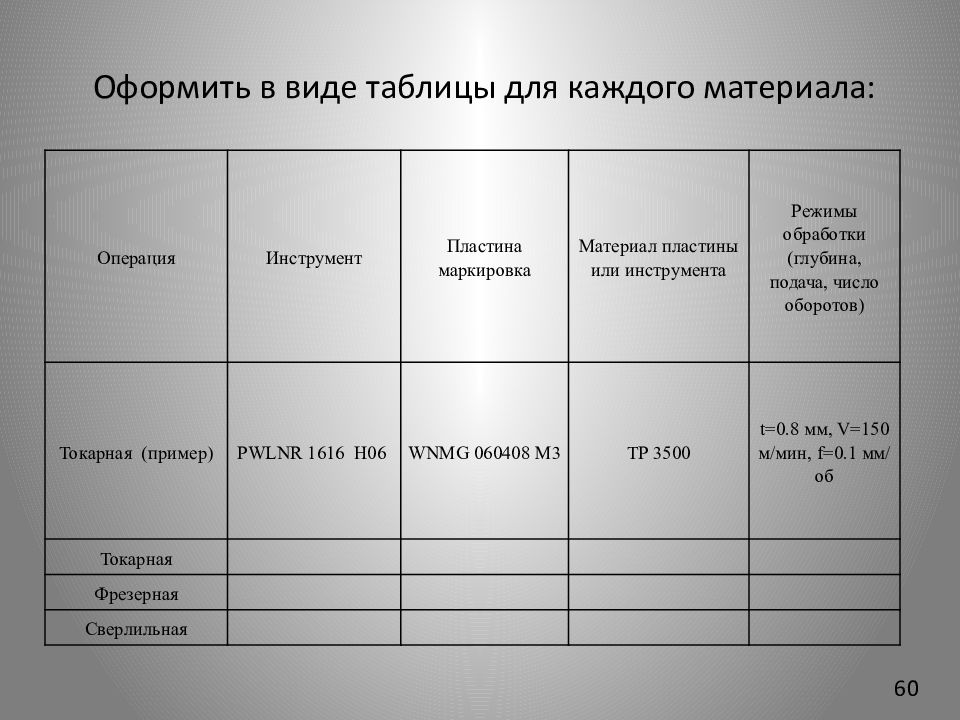

Операция Инструмент Пластина маркировка Материал пластины или инструмента Режимы обработки (глубина, подача, число оборотов) Токарная (пример) PWLNR 1616 H06 WNMG 060408 M3 TP 3500 t=0.8 мм, V=150 м/мин, f=0.1 мм/об Токарная Фрезерная Сверлильная 60

Изображение слайда

Слайд 61

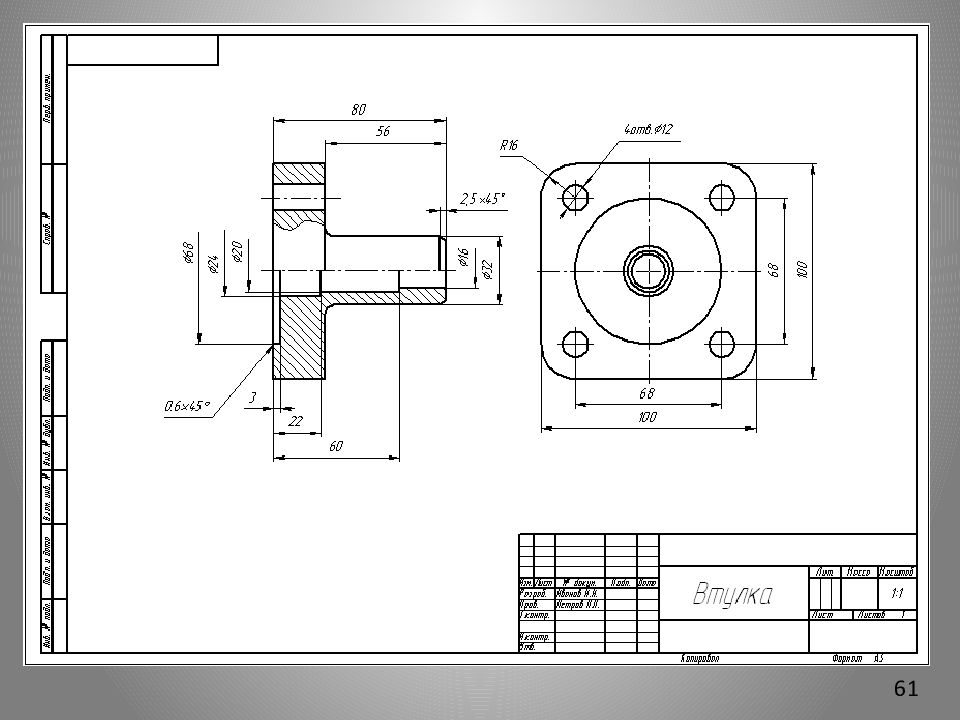

61

Изображение слайда

Последний слайд презентации: Введение в станки с ЧПУ»

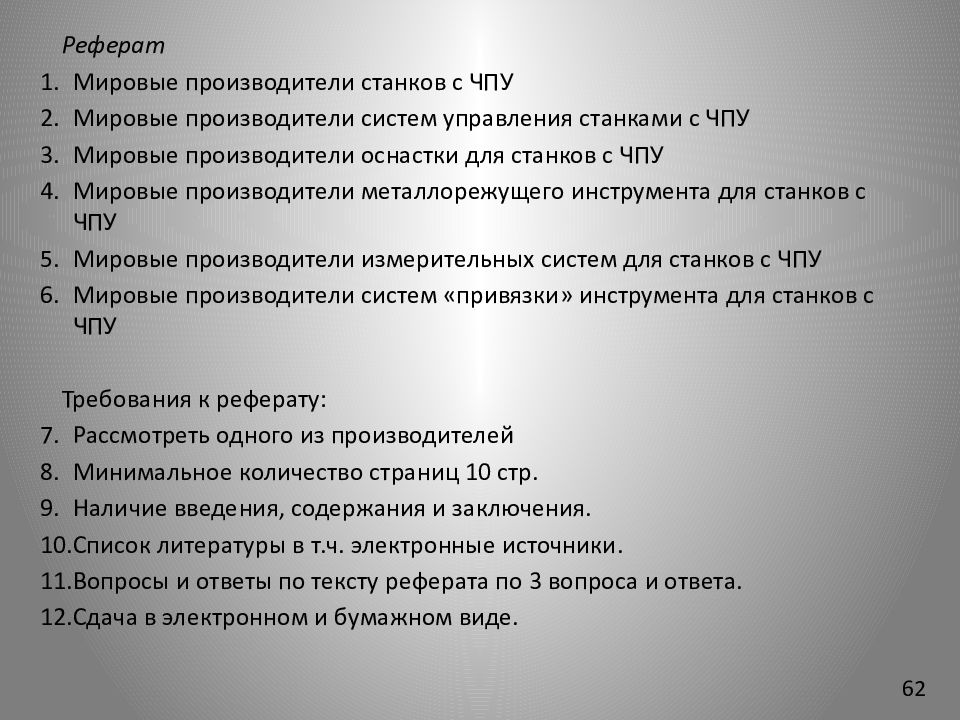

Реферат Мировые производители станков с ЧПУ Мировые производители систем управления станками с ЧПУ Мировые производители оснастки для станков с ЧПУ Мировые производители металлорежущего инструмента для станков с ЧПУ Мировые производители измерительных систем для станков с ЧПУ Мировые производители систем «привязки» инструмента для станков с ЧПУ Требования к реферату: Рассмотреть одного из производителей Минимальное количество страниц 10 стр. Наличие введения, содержания и заключения. Список литературы в т.ч. электронные источники. Вопросы и ответы по тексту реферата по 3 вопроса и ответа. Сдача в электронном и бумажном виде. 62

Изображение слайда
