08.02.2021 г. «Чертежи и развертки простых геометрических тел»

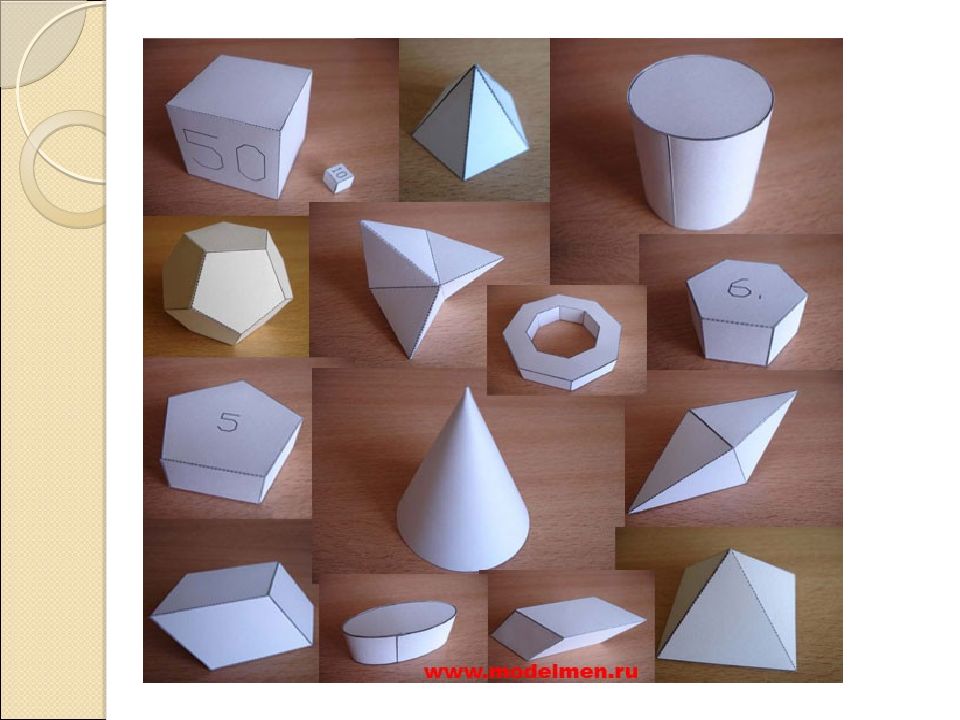

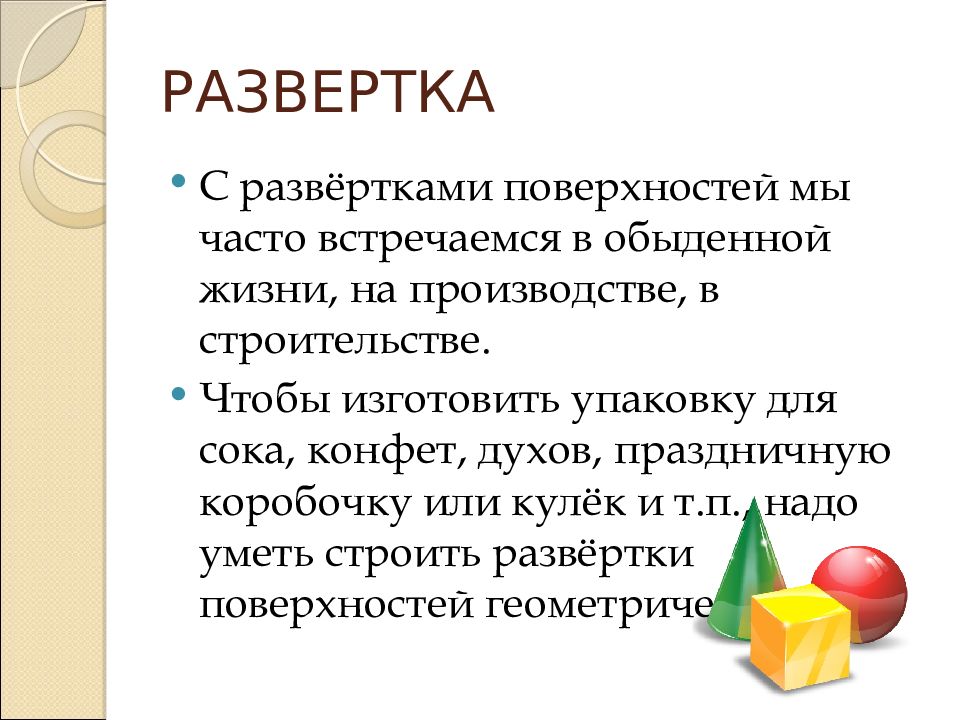

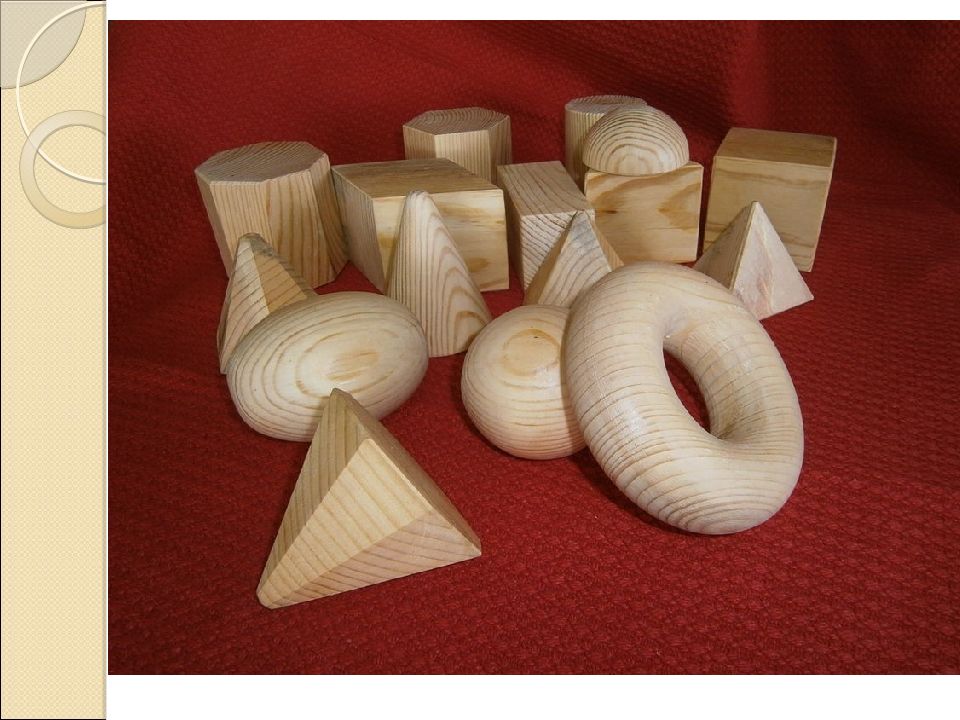

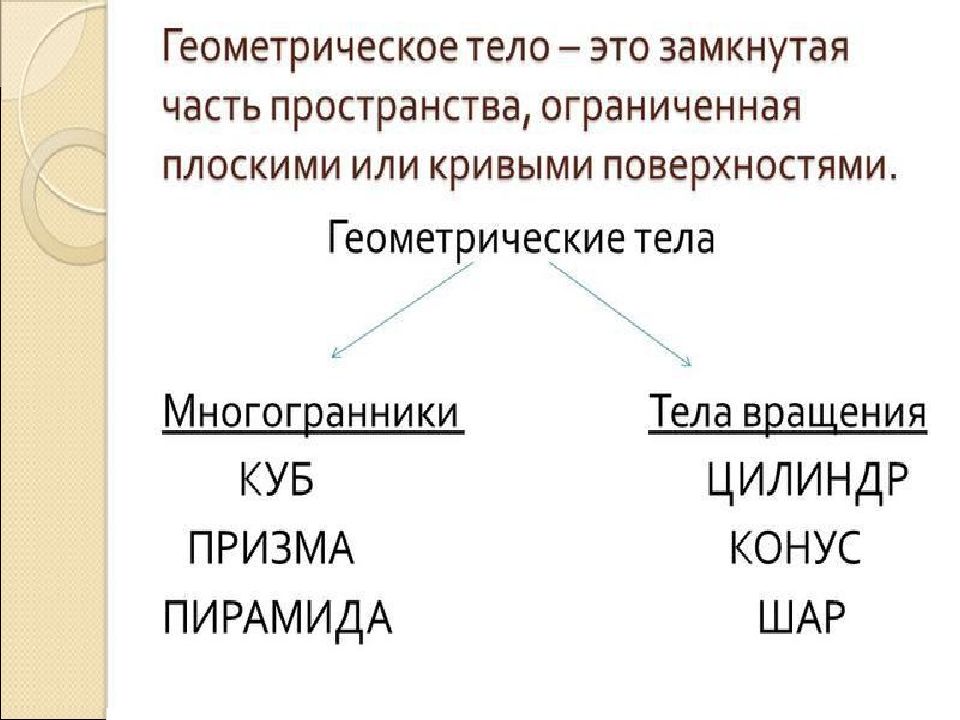

С развёртками поверхностей мы часто встречаемся в обыденной жизни, на производстве, в строительстве. Чтобы изготовить упаковку для сока, конфет, духов, праздничную коробочку или кулёк и т.п., надо уметь строить развёртки поверхностей геометрических тел.

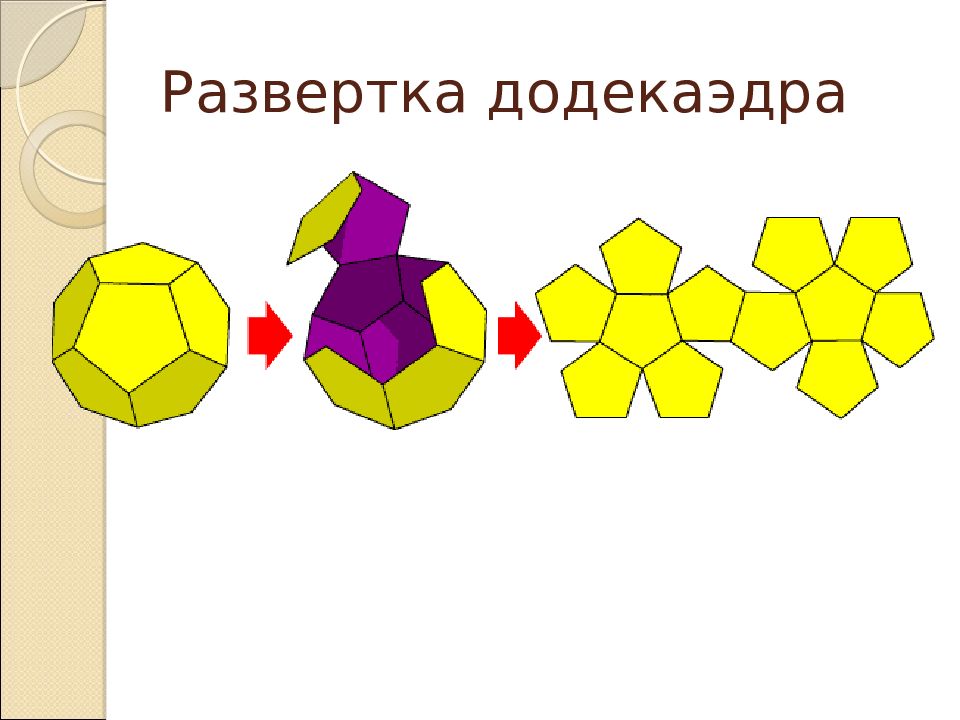

«Развёртка» - представляет собой плоский многоугольник, состоящий из меньших многоугольников – граней исходного многогранника.

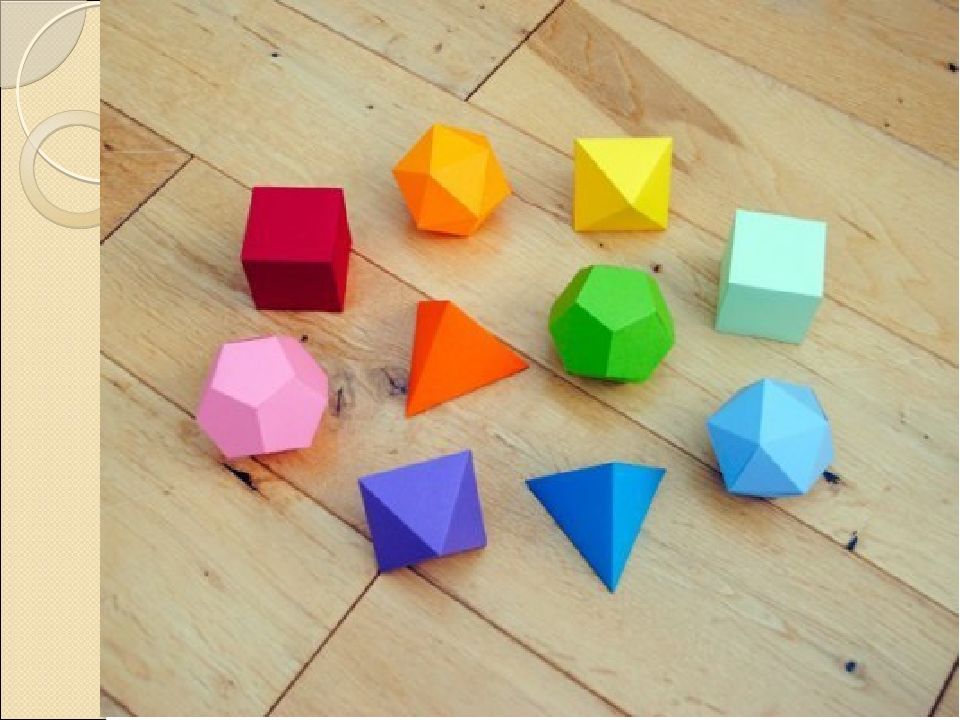

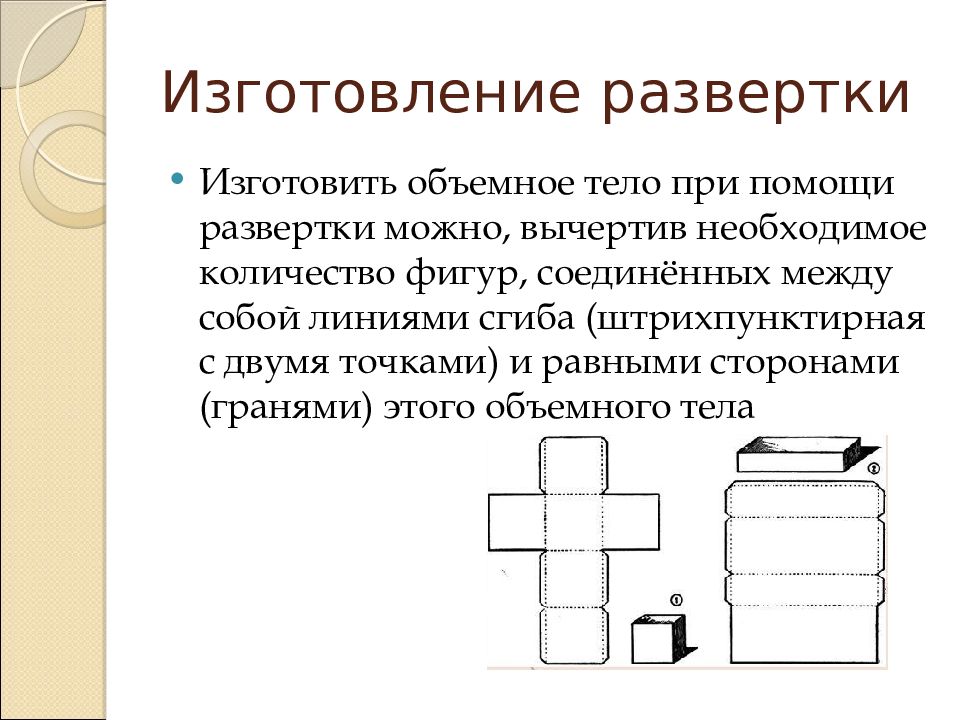

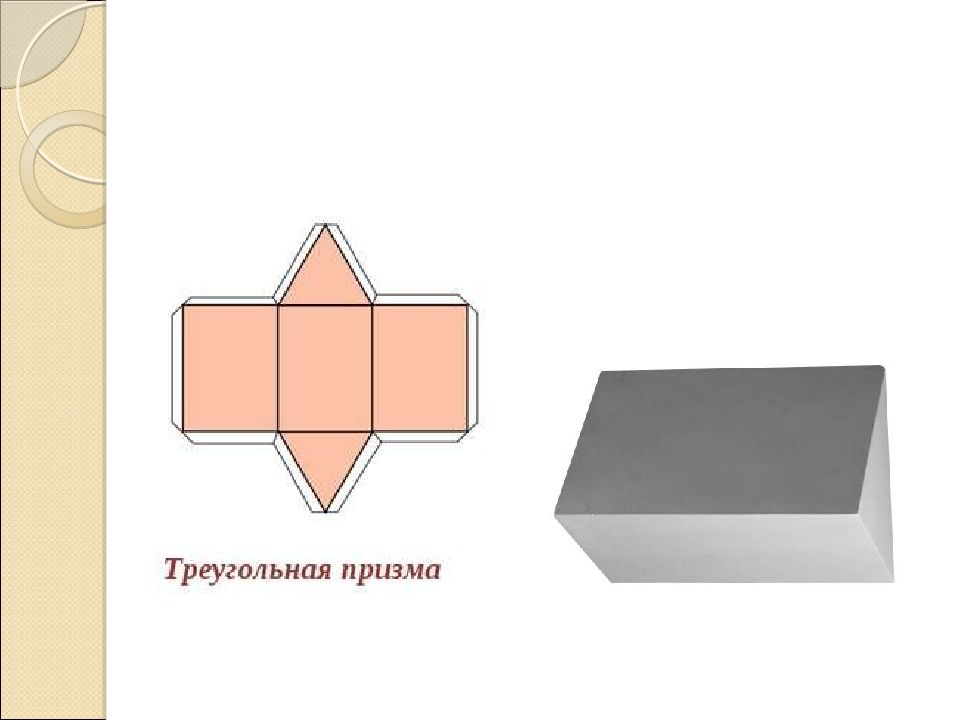

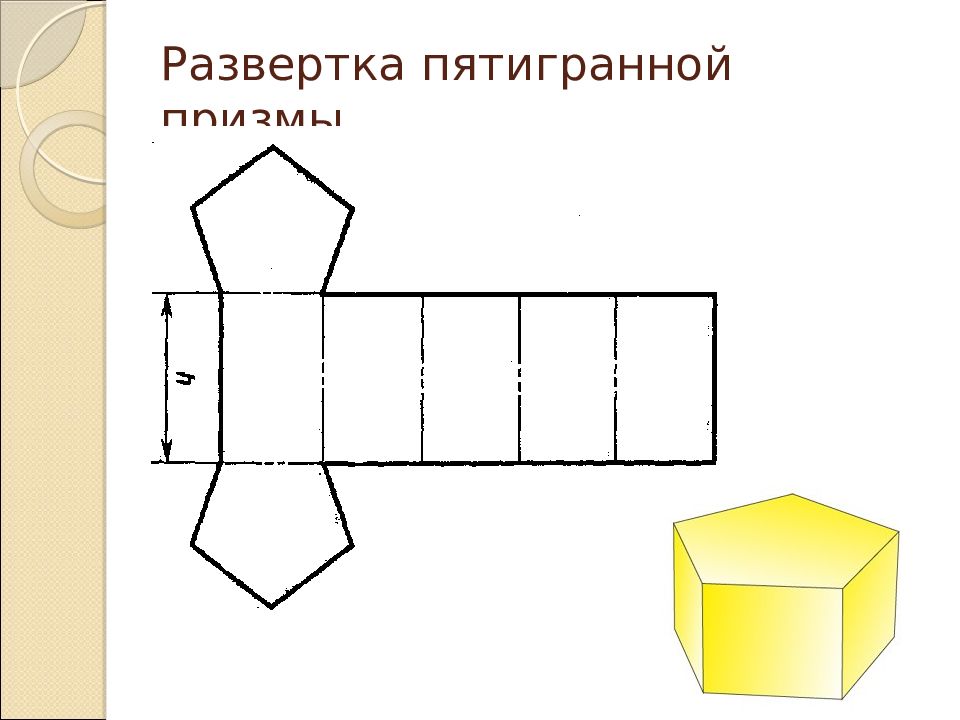

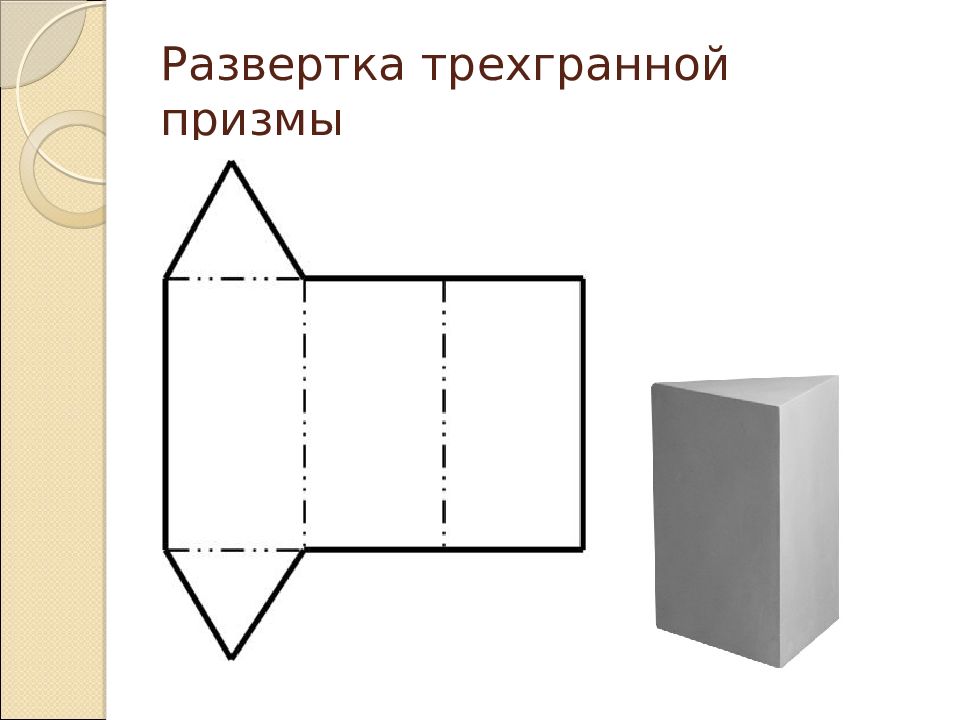

Изготовить объемное тело при помощи развертки можно, вычертив необходимое количество фигур, соединённых между собой линиями сгиба (штрихпунктирная с двумя точками) и равными сторонами (гранями) этого объемного тела

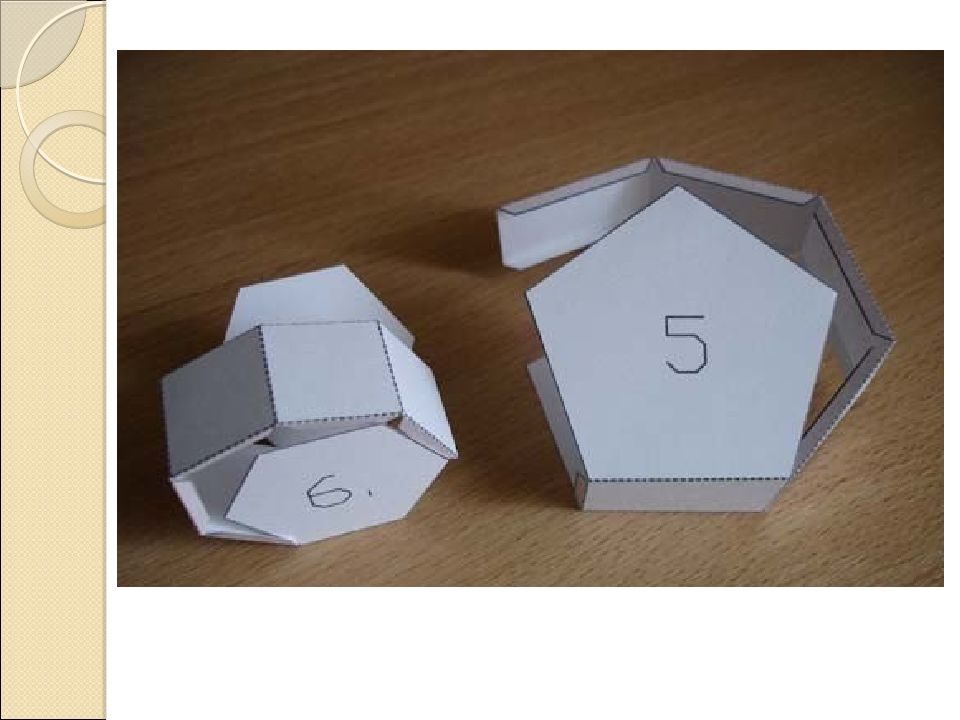

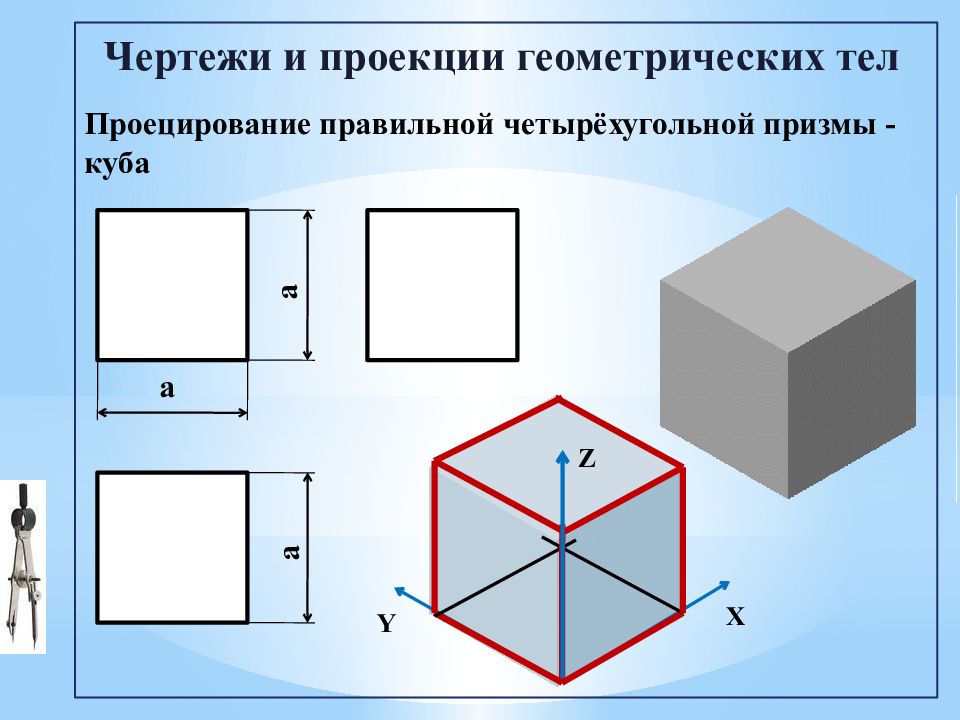

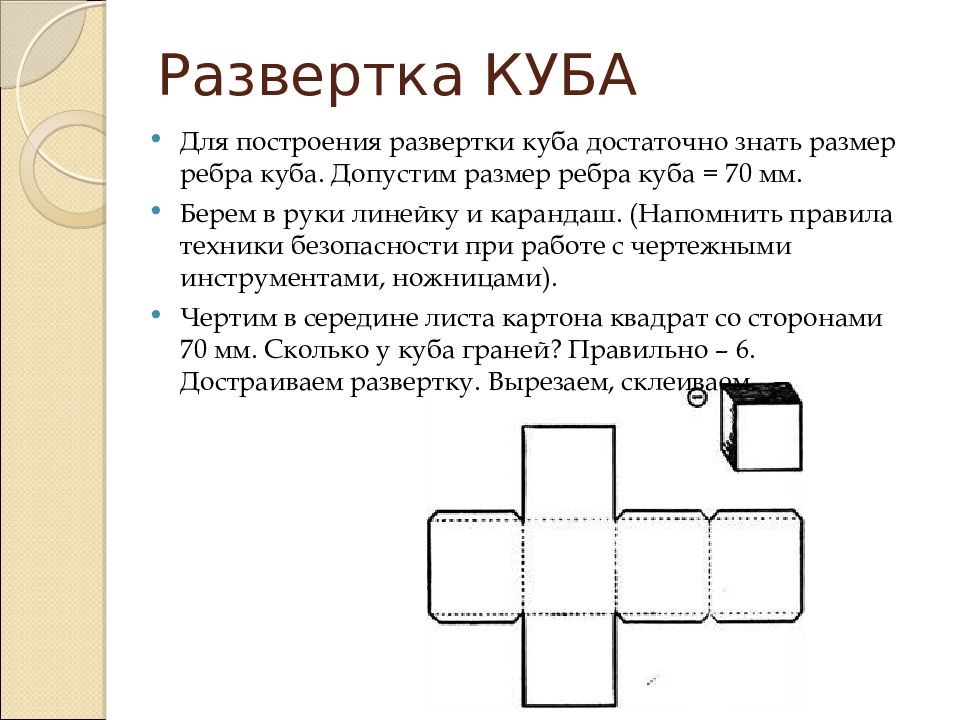

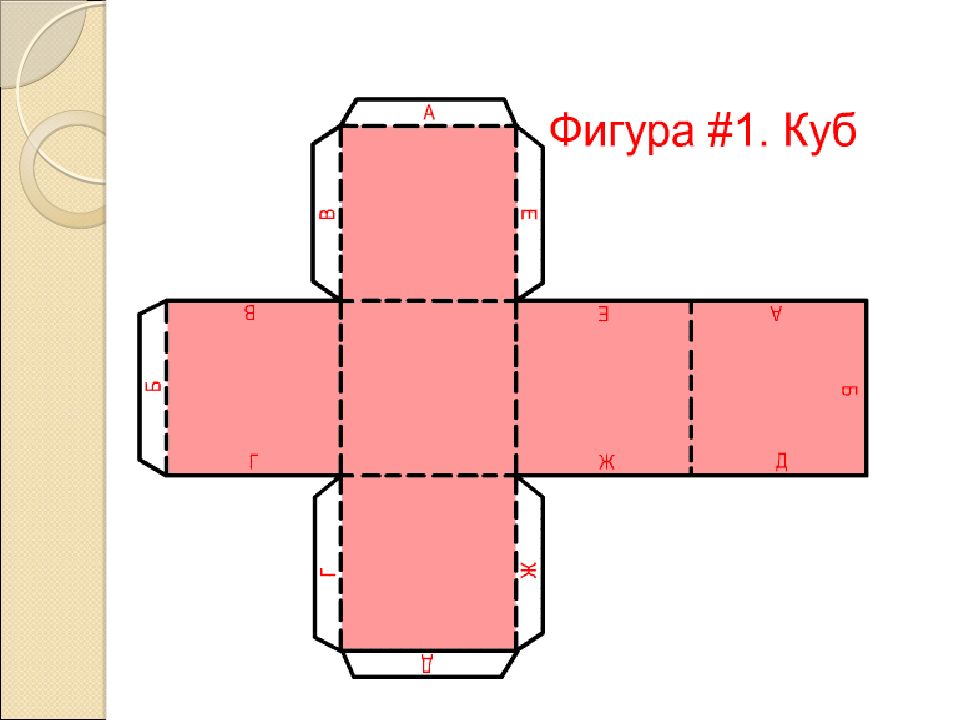

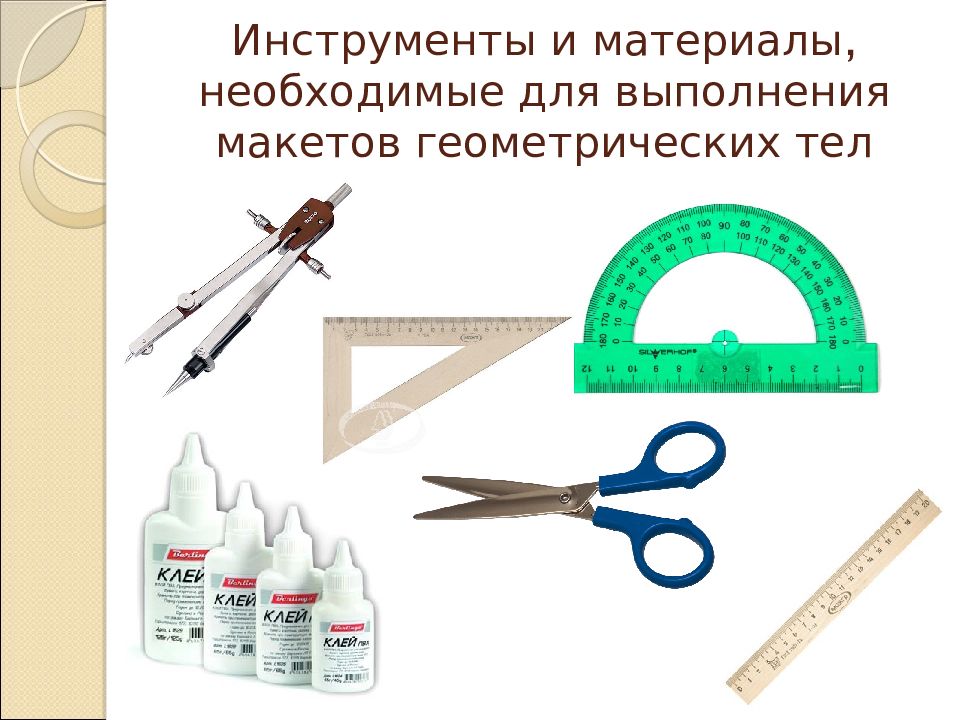

Для построения развертки куба достаточно знать размер ребра куба. Допустим размер ребра куба = 70 мм. Берем в руки линейку и карандаш. (Напомнить правила техники безопасности при работе с чертежными инструментами, ножницами). Чертим в середине листа картона квадрат со сторонами 70 мм. Сколько у куба граней? Правильно – 6. Достраиваем развертку. Вырезаем, склеиваем.

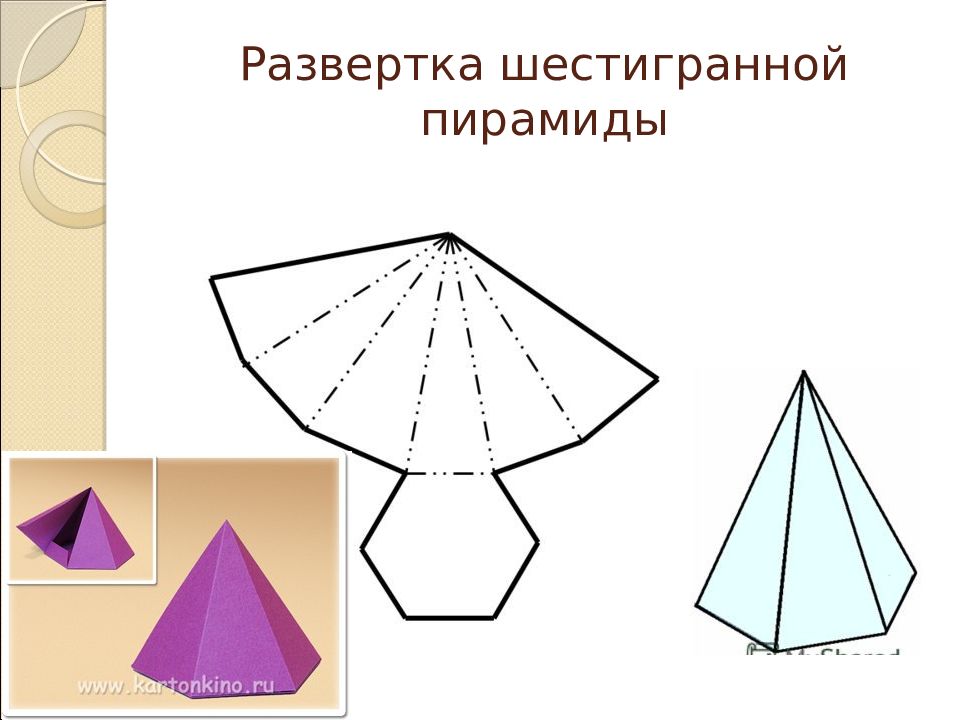

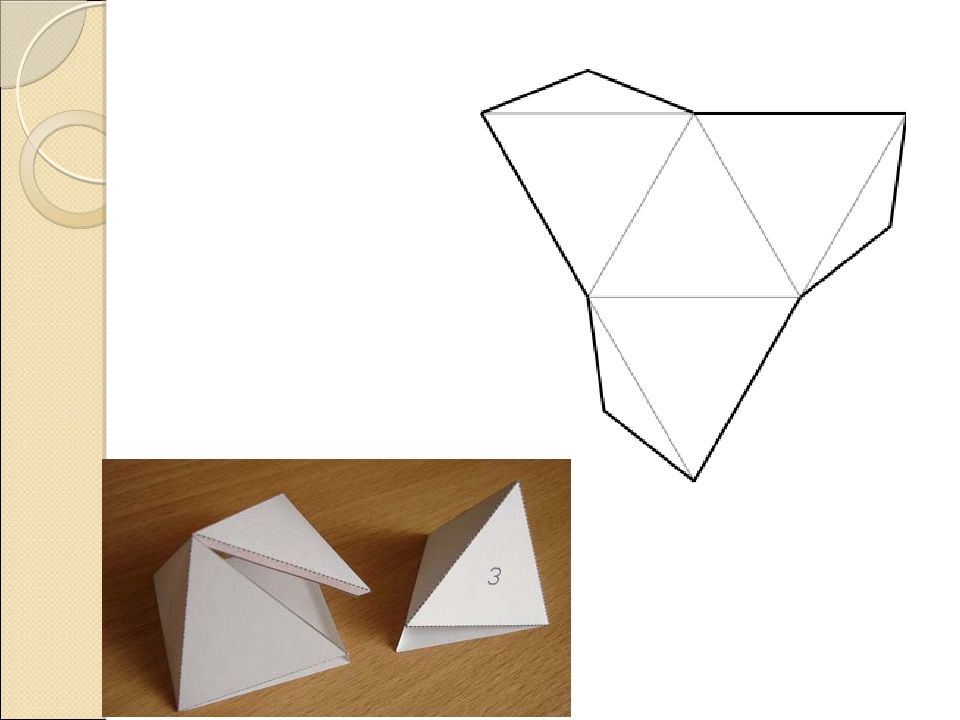

Для того чтобы выполнить развёртку, давайте определим из каких фигур состоит пирамида. Боковая поверхность пирамиды состоит из четырех равных треугольников. Для построения треугольника необходимо знать величины его сторон. Равные ребра пирамиды служат боковыми сторонами граней (треугольниками). Из произвольной точки описываем дугу радиусом, равным длине бокового ребра пирамиды. На этой дуге откладываем четыре отрезка, равные стороне основания. Крайние точки соединяем прямыми с центром описанной дуги. Затем пристраиваем квадрат, равный основанию пирамиды.

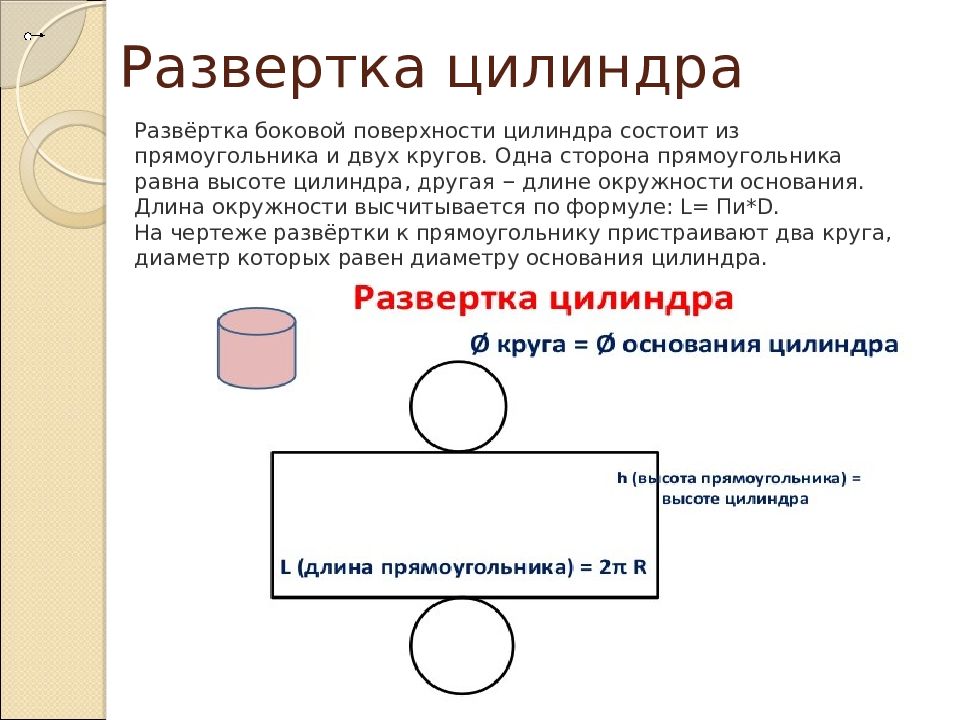

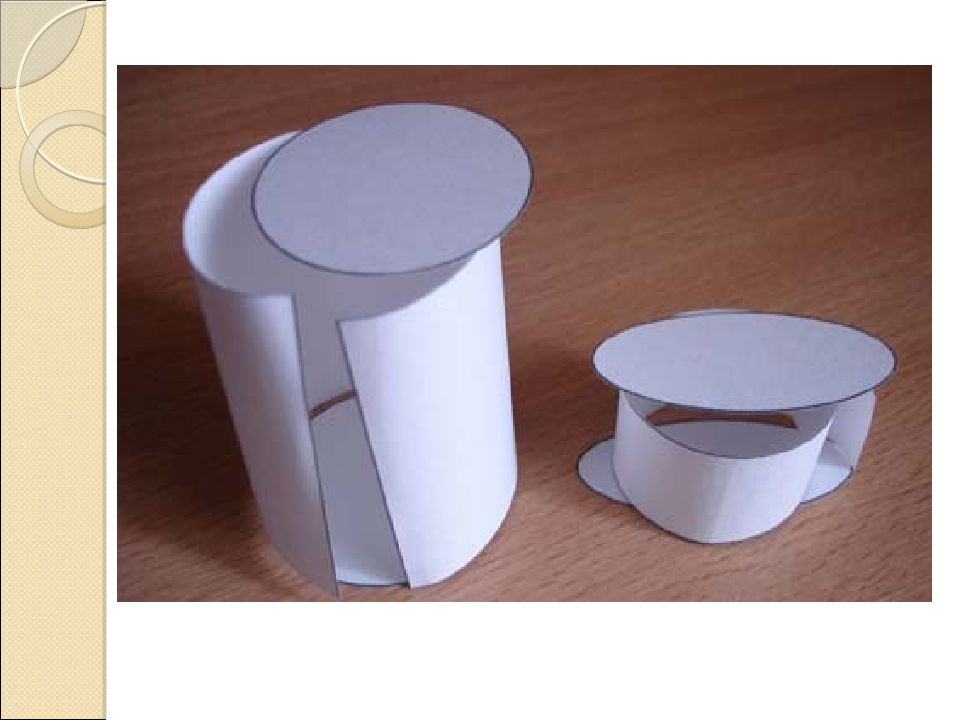

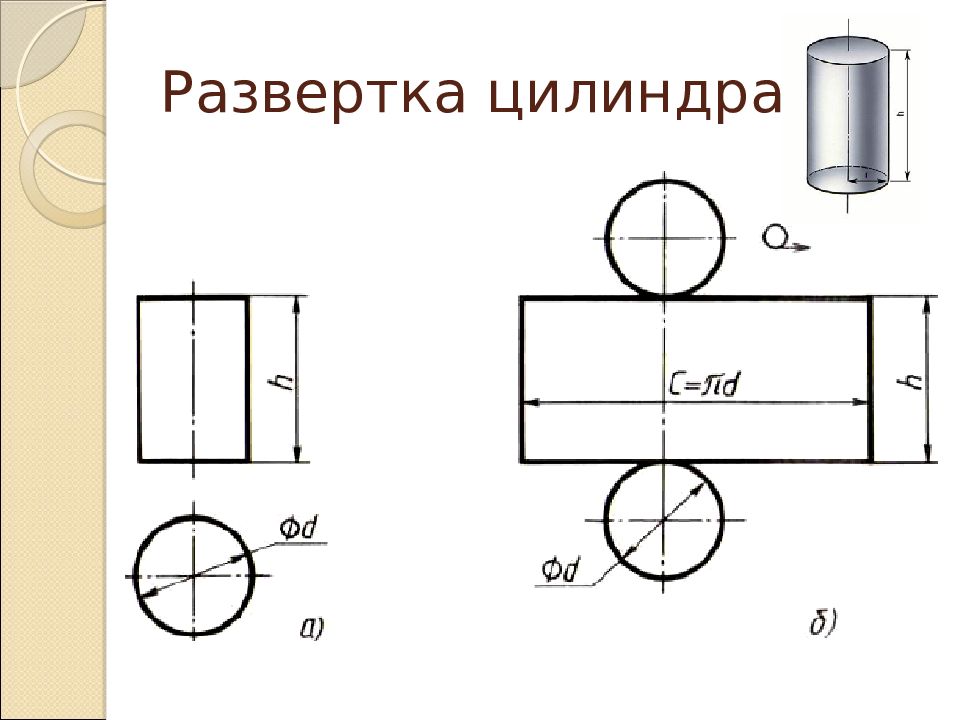

Развёртка боковой поверхности цилиндра состоит из прямоугольника и двух кругов. Одна сторона прямоугольника равна высоте цилиндра, другая – длине окружности основания. Длина окружности высчитывается по формуле: L= Пи*D. На чертеже развёртки к прямоугольнику пристраивают два круга, диаметр которых равен диаметру основания цилиндра.

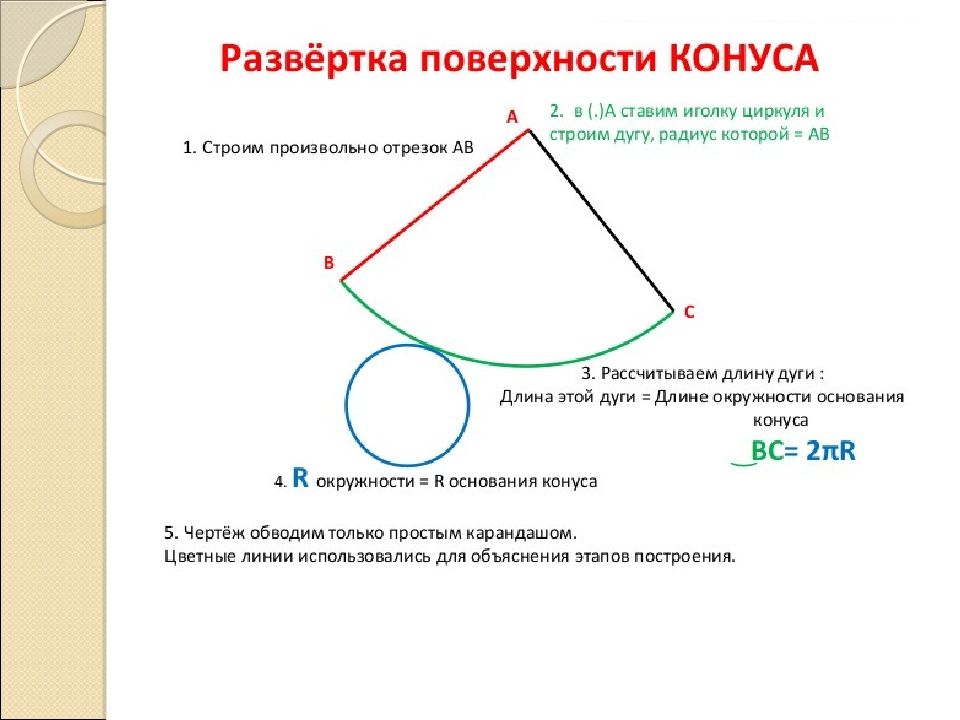

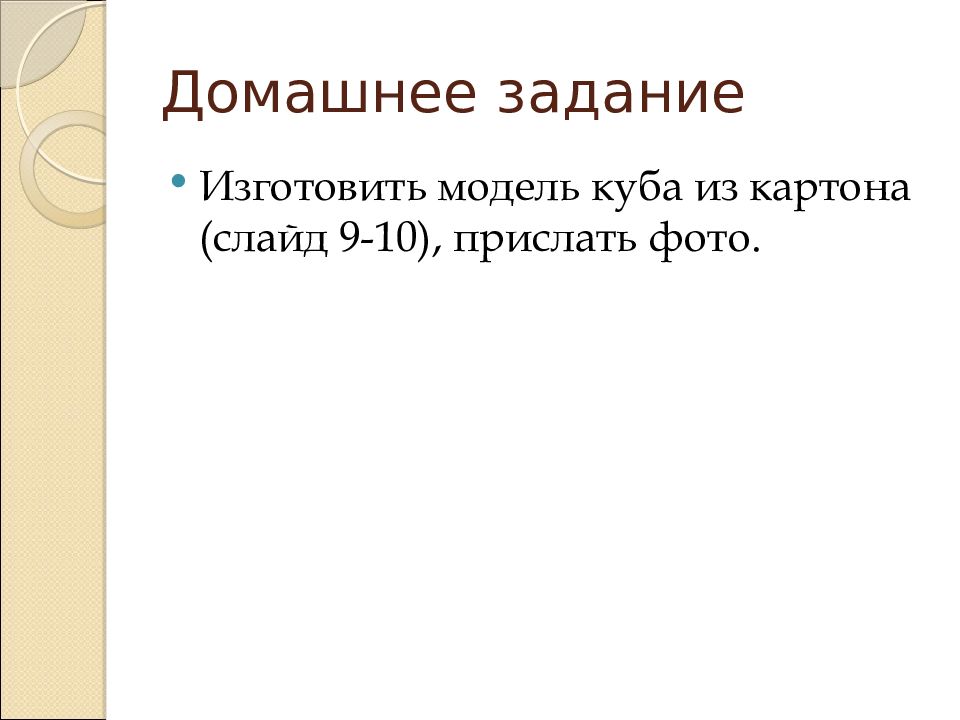

Изготовить модель куба из картона (слайд 9-10), прислать фото.
