Тема №4 Вооружение и военная техника танкотехнического обеспечения ВС РФ.

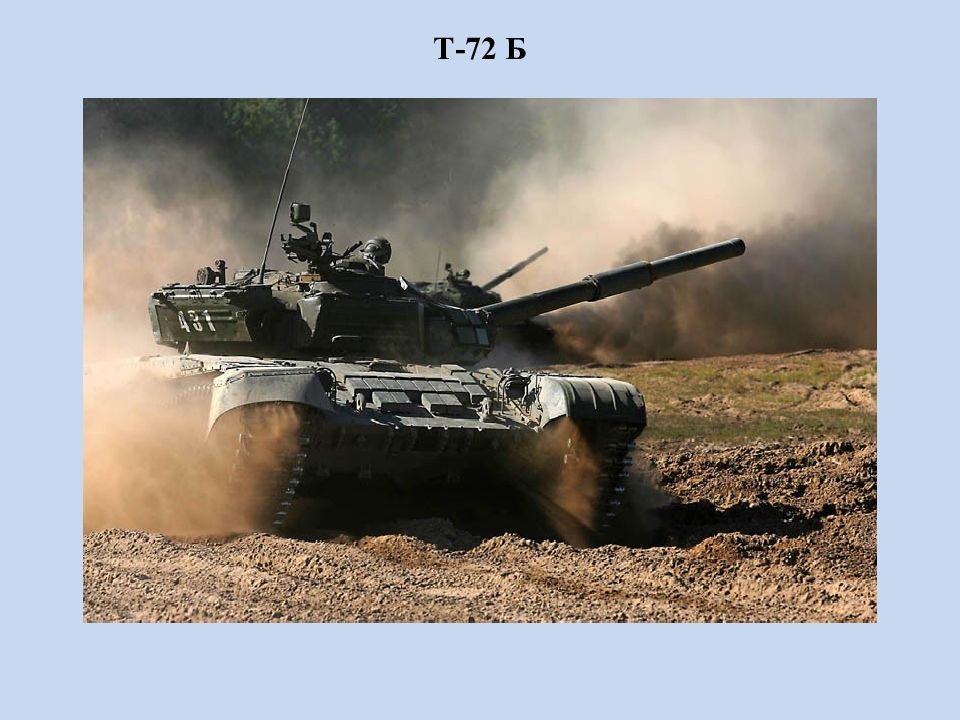

Т-72 Б

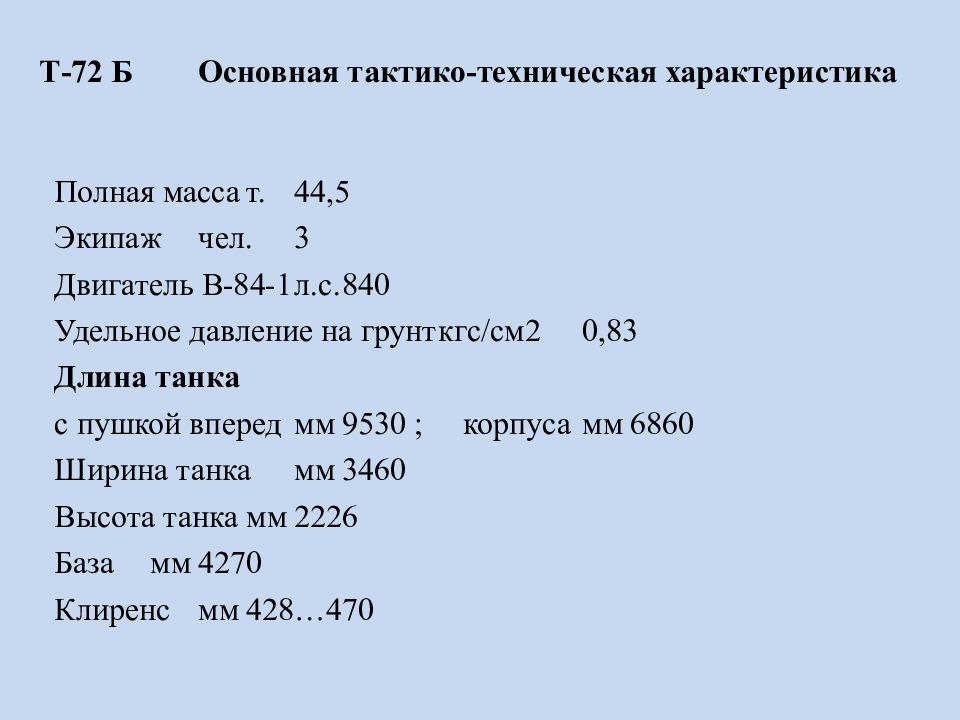

Полная масса т. 44,5 Экипаж чел. 3 Двигатель В-84-1 л.с. 840 Удельное давление на грунт кгс/см2 0,83 Длина танка с пушкой вперед мм 9530 ; корпуса мм 6860 Ширина танка мм 3460 Высота танка мм 2226 База мм 4270 Клиренс мм 428…470 Т-72 Б Основная тактико-техническая характеристика

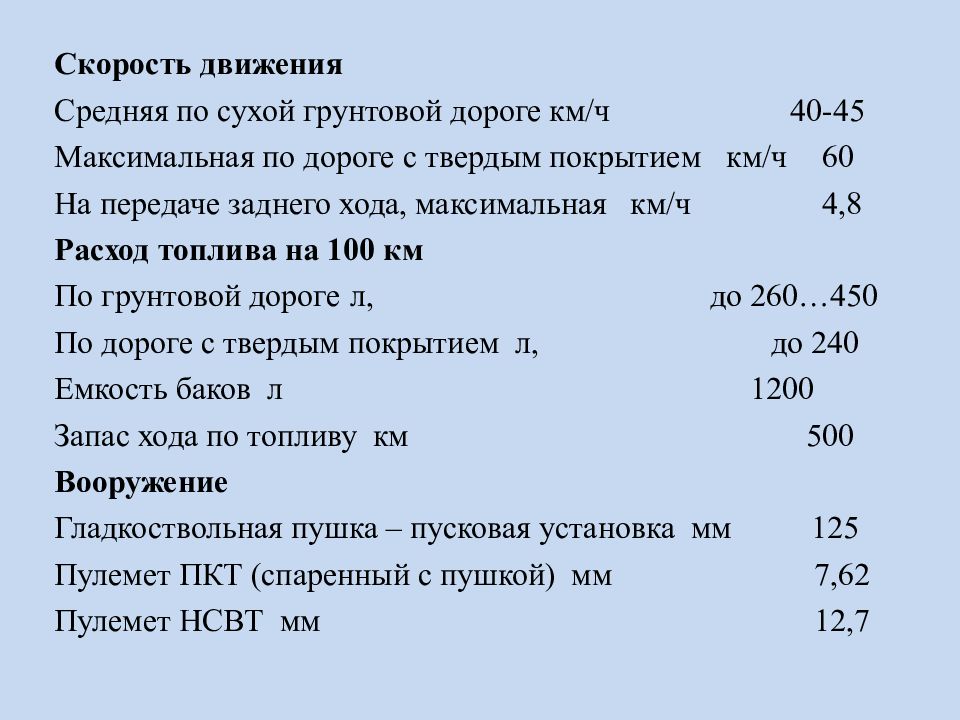

Скорость движения Средняя по сухой грунтовой дороге км/ч 40-45 Максимальная по дороге с твердым покрытием км/ч 60 На передаче заднего хода, максимальная км/ч 4,8 Расход топлива на 100 км По грунтовой дороге л, до 260…450 По дороге с твердым покрытием л, до 240 Емкость баков л 1200 Запас хода по топливу км 500 Вооружение Гладкоствольная пушка – пусковая установка мм 125 Пулемет ПКТ (спаренный с пушкой) мм 7,62 Пулемет НСВТ мм 12,7
Преодолеваемые препятствия высота стенки, м 0,85 ширина рва, м 2,8 брод (с подготовкой), м 1,2 (1,8) глубина водной преграды, преодолеваемой с оборудованием для подводного вождения, м 5 Боекомплект Выстрелов к пушке шт 45 к пулемету (7,62 мм) шт 2000 к пулемету (12,7 мм) шт 300

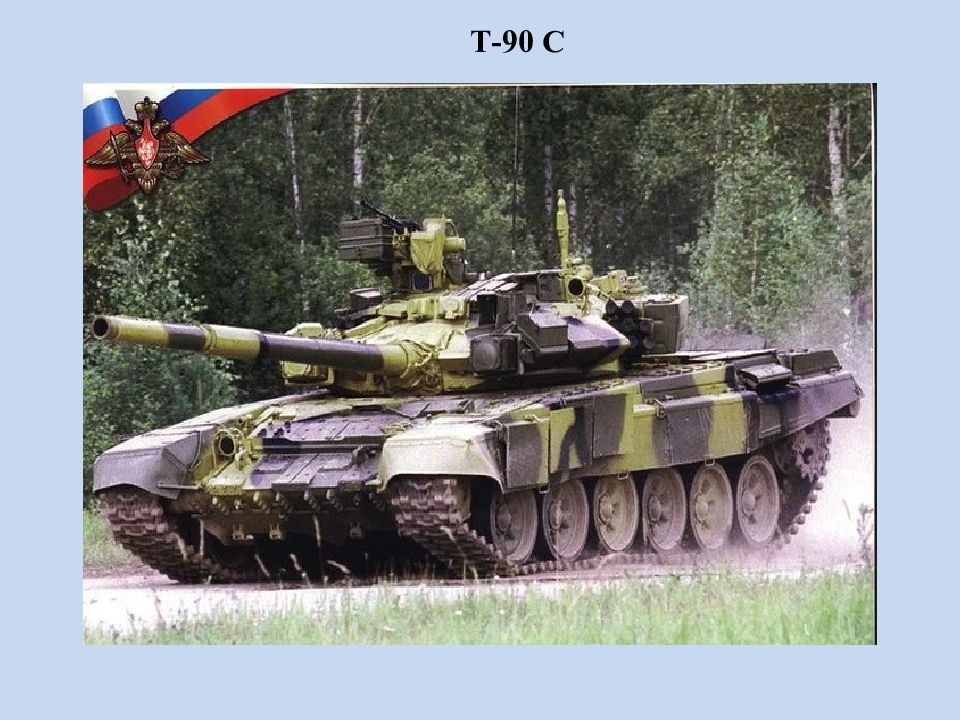

Т-90 С

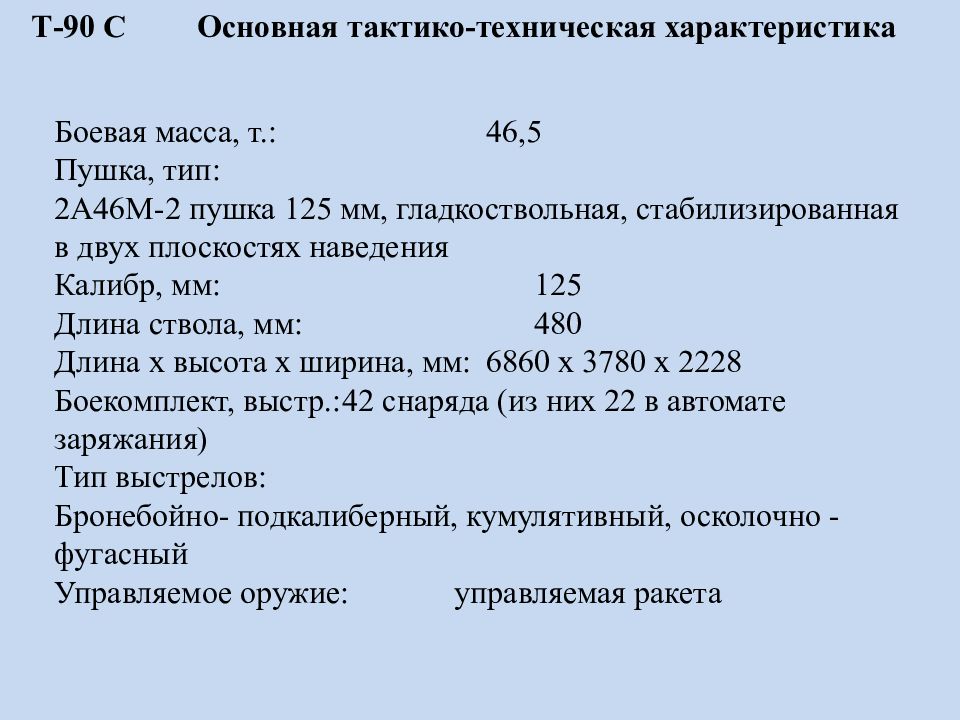

Т-90 С Основная тактико-техническая характеристика Боевая масса, т.: 46,5 Пушка, тип: 2А46М-2 пушка 125 мм, гладкоствольная, стабилизированная в двух плоскостях наведения Калибр, мм: 125 Длина ствола, мм: 480 Длина х высота х ширина, мм: 6860 х 3780 х 2228 Боекомплект, выстр.: 42 снаряда (из них 22 в автомате заряжания) Тип выстрелов: Бронебойно- подкалиберный, кумулятивный, осколочно - фугасный Управляемое оружие: управляемая ракета

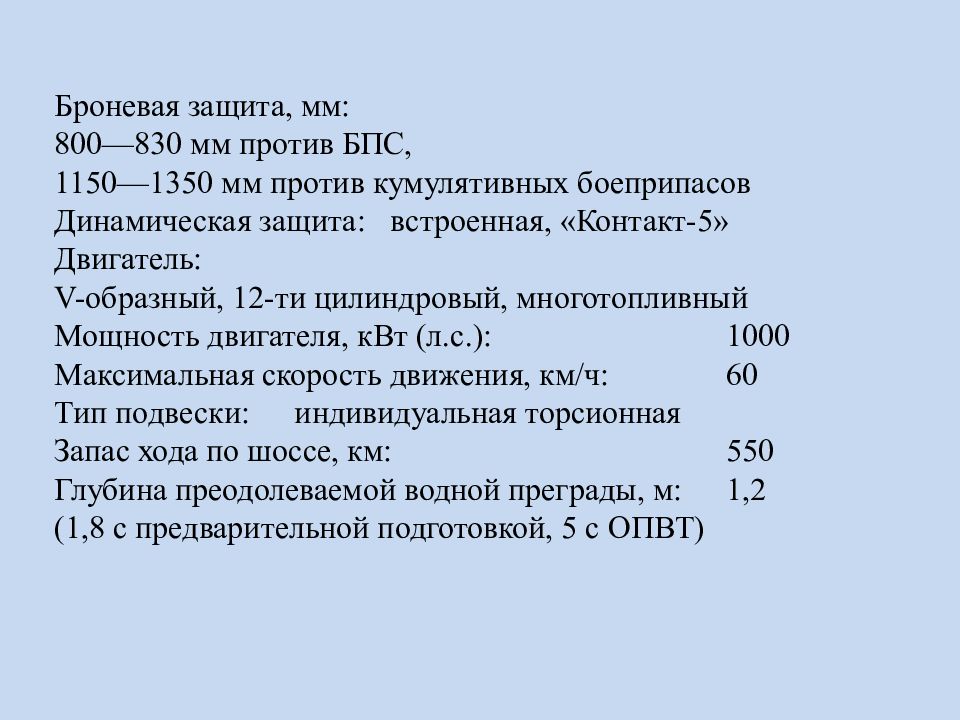

Броневая защита, мм: 800—830 мм против БПС, 1150—1350 мм против кумулятивных боеприпасов Динамическая защита: встроенная, «Контакт-5» Двигатель: V-образный, 12-ти цилиндровый, многотопливный Мощность двигателя, кВт (л.с.): 1000 Максимальная скорость движения, км/ч: 60 Тип подвески: индивидуальная торсионная Запас хода по шоссе, км: 550 Глубина преодолеваемой водной преграды, м: 1,2 (1,8 с предварительной подготовкой, 5 с ОПВТ)
БРЭМ-1
БРЭМ-1 Основная тактико-техническая характеристика База…………………………………………….Т-72 Масса, т………………………………………. 40.8 Запас хода при буксировке, км……………… 220 Средняя скорость при буксировке, км/ч…….10-12 Мощность двигателя………………………….780 Тяговая лебедка: - тяговое усилие, т.с………………………….. 25 - рабочая длина троса, м…………………….. 200 - увеличение тягового усилия с помощью полиспаста, т.с… …………………………………………………100 Грузоподъемность грузовой платформы ……4 Количество буксирных тросов ……………... 4+2

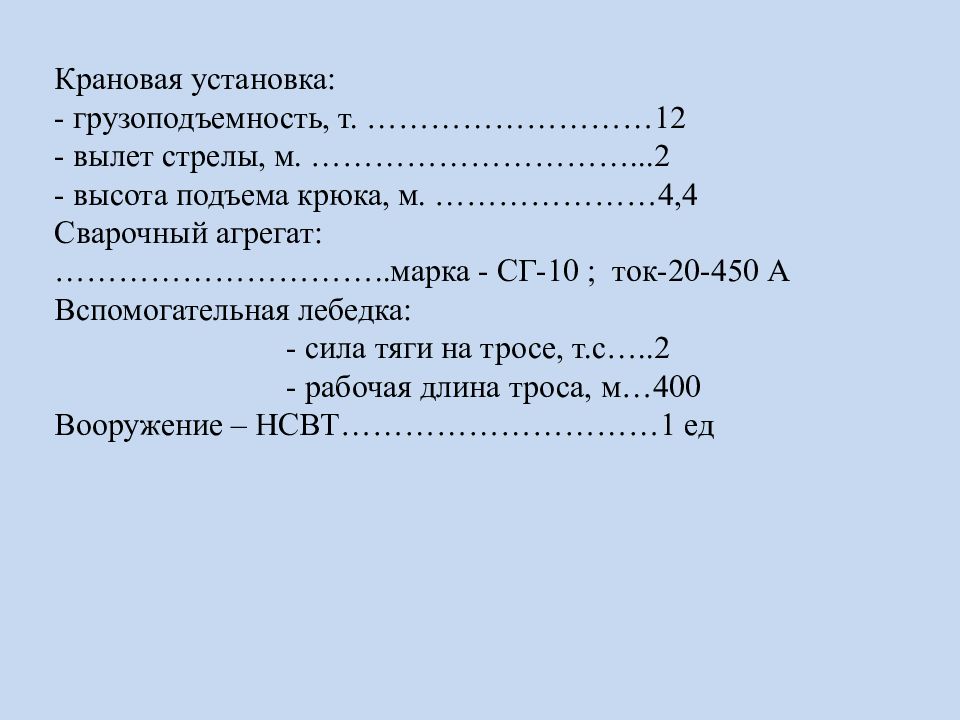

Крановая установка: - грузоподъемность, т. ………………………12 - вылет стрелы, м. …………………………...2 - высота подъема крюка, м. …………………4,4 Сварочный агрегат: …………………………..марка - СГ-10 ; ток-20-450 А Вспомогательная лебедка: - сила тяги на тросе, т.с…..2 - рабочая длина троса, м…400 Вооружение – НСВТ…………………………1 ед
МТО – УБ 2

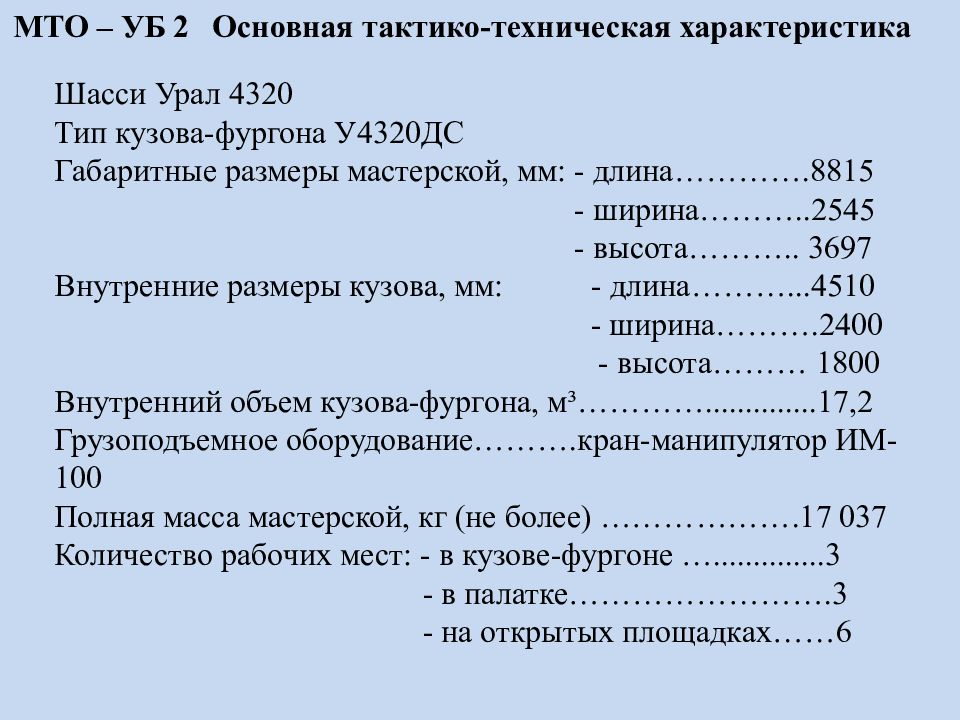

МТО – УБ 2 Основная тактико-техническая характеристика Шасси Урал 4320 Тип кузова-фургона У4320ДС Габаритные размеры мастерской, мм: - длина………….8815 - ширина………..2545 - высота……….. 3697 Внутренние размеры кузова, мм: - длина………...4510 - ширина……….2400 - высота……… 1800 Внутренний объем кузова-фургона, м³…………..............17,2 Грузоподъемное оборудование……….кран-манипулятор ИМ-100 Полная масса мастерской, кг (не более) ……………….17 037 Количество рабочих мест: - в кузове-фургоне …..............3 - в палатке…………………….3 - на открытых площадках……6

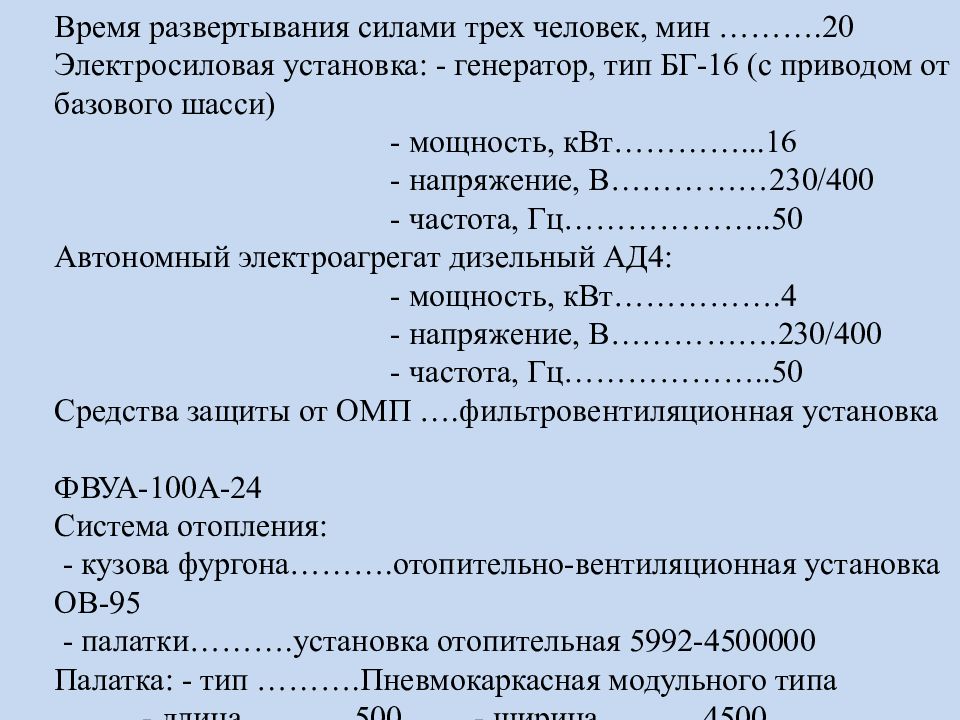

Время развертывания силами трех человек, мин ……….20 Электросиловая установка: - генератор, тип БГ-16 (с приводом от базового шасси) - мощность, кВт…………...16 - напряжение, В……………230/400 - частота, Гц………………..50 Автономный электроагрегат дизельный АД4: - мощность, кВт…………….4 - напряжение, В…………….230/400 - частота, Гц………………..50 Средства защиты от ОМП ….фильтровентиляционная установка ФВУА-100А-24 Система отопления: - кузова фургона……….отопительно-вентиляционная установка ОВ-95 - палатки……….установка отопительная 5992-4500000 Палатка: - тип ……….Пневмокаркасная модульного типа - длина ……….500 - ширина……….4500

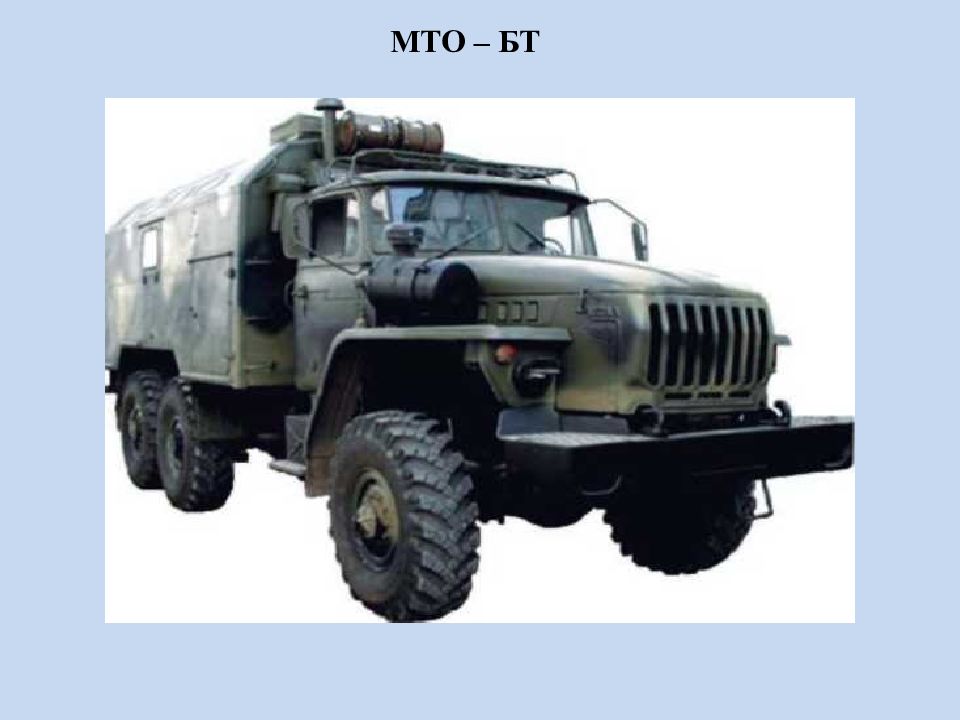

МТО – БТ
Базовое шасси трехосный автомобиль Урал-43203-31, Кузов–фургон, КМ–4320М, герметичный, каркасно- металлический Габаритные размеры, мм: длина в транспортном положении 9125 ширина (по зеркалам) 2820 высота 3455 Внутренние размеры кузова, мм: длина 4500 ширина 2400 высота (по оси) 1800 Полная масса мастерской, кг, не более 12750 Запас хода, км 650 – 750 МТО – БТ Основная тактико-техническая характеристика

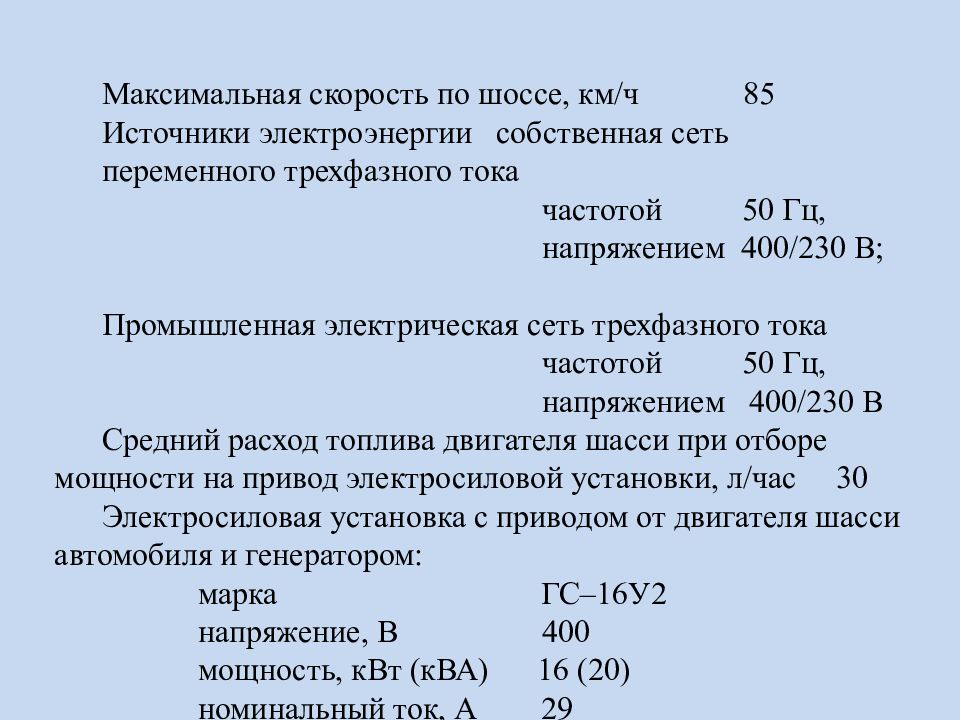

Максимальная скорость по шоссе, км/ч 85 Источники электроэнергии собственная сеть переменного трехфазного тока частотой 50 Гц, напряжением 400/230 В; Промышленная электрическая сеть трехфазного тока частотой 50 Гц, напряжением 400/230 В Средний расход топлива двигателя шасси при отборе мощности на привод электросиловой установки, л/час 30 Электросиловая установка с приводом от двигателя шасси автомобиля и генератором: марка ГС–16У2 напряжение, В 400 мощность, кВт (кВА) 16 (20) номинальный ток, А 29

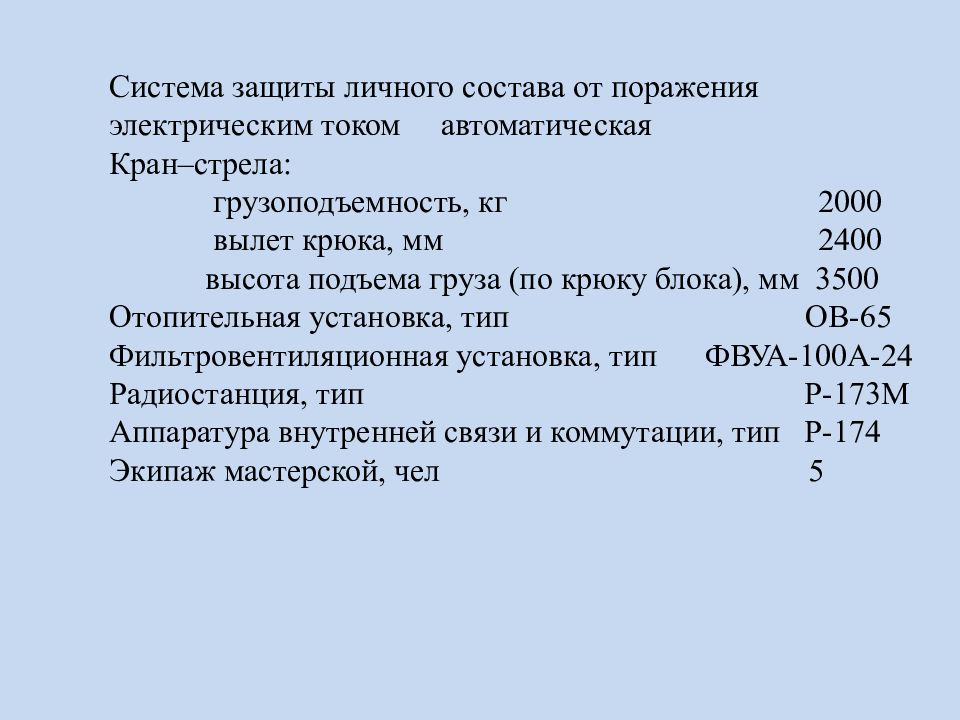

Система защиты личного состава от поражения электрическим током автоматическая Кран–стрела: грузоподъемность, кг 2000 вылет крюка, мм 2400 высота подъема груза (по крюку блока), мм 3500 Отопительная установка, тип ОВ-65 Фильтровентиляционная установка, тип ФВУА-100А-24 Радиостанция, тип Р-173М Аппаратура внутренней связи и коммутации, тип Р-174 Экипаж мастерской, чел 5

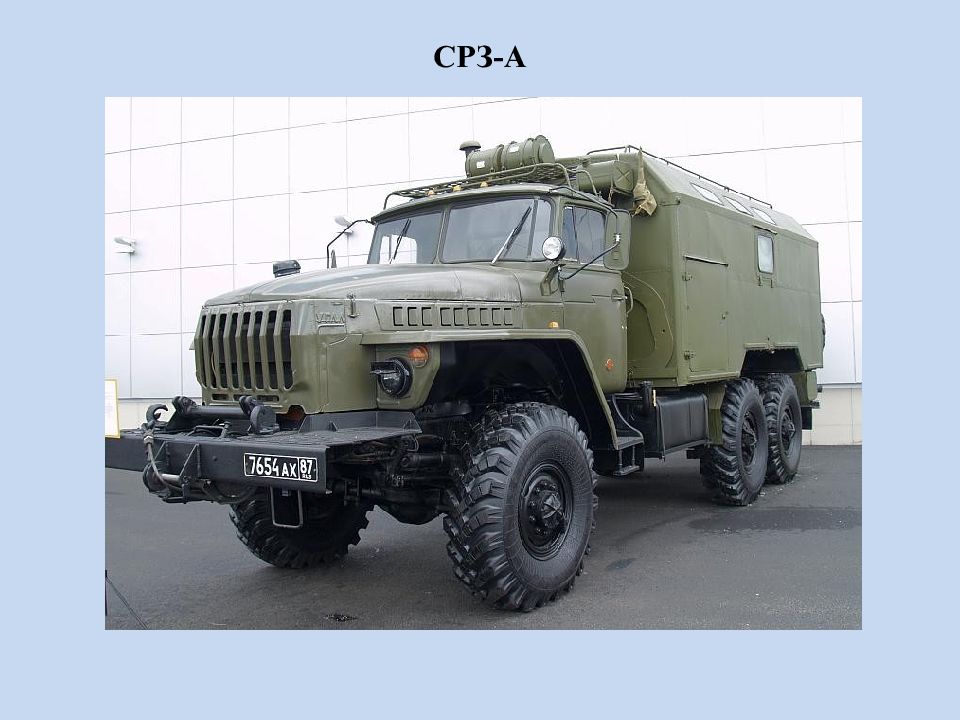

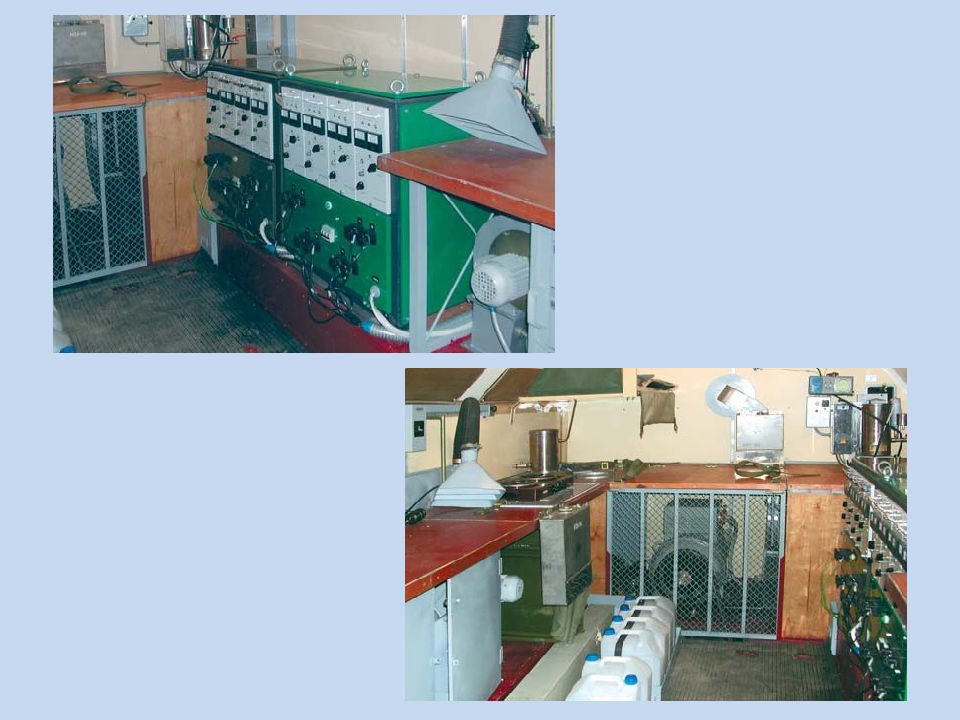

СРЗ-А

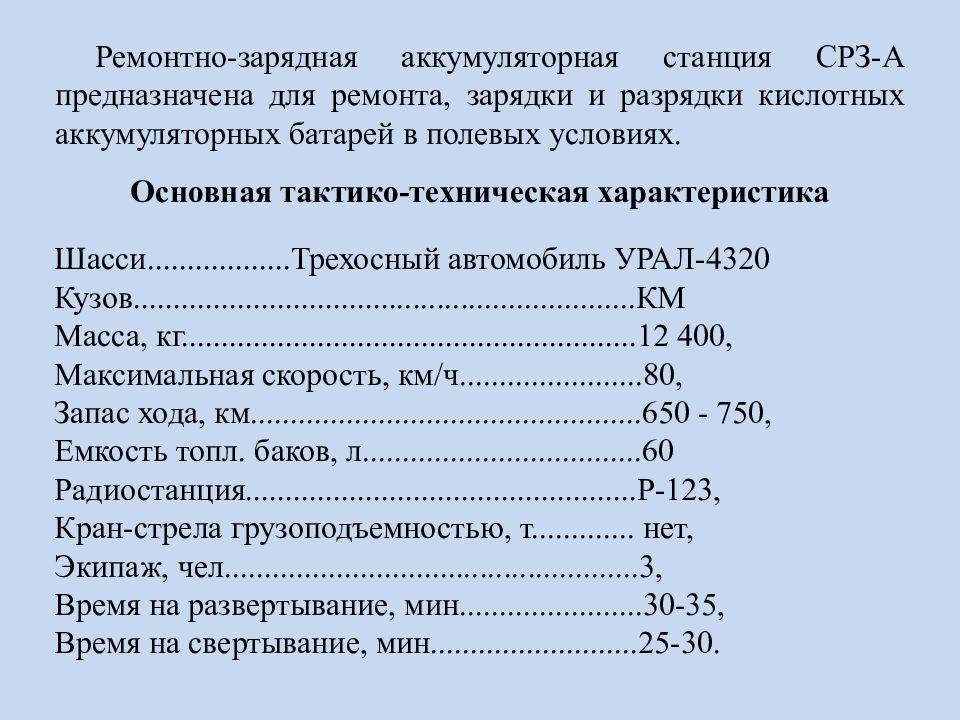

Ремонтно-зарядная аккумуляторная станция СРЗ-А предназначена для ремонта, зарядки и разрядки кислотных аккумуляторных батарей в полевых условиях. Основная тактико-техническая характеристика Шасси..................Трехосный автомобиль УРАЛ-4320 Кузов...............................................................КМ Масса, кг.........................................................12 400, Максимальная скорость, км/ч.......................80, Запас хода, км.................................................650 - 750, Емкость топл. баков, л...................................60 Радиостанция.................................................Р-123, Кран-стрела грузоподъемностью, т............. нет, Экипаж, чел....................................................3, Время на развертывание, мин.......................30-35, Время на свертывание, мин..........................25-30.
МТО – МЭС

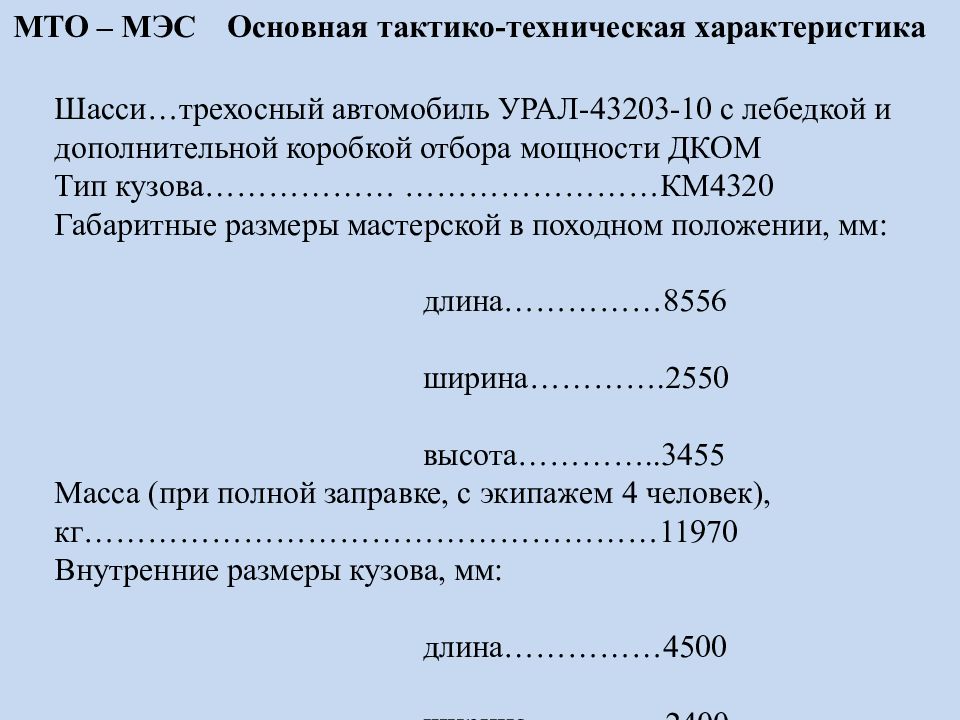

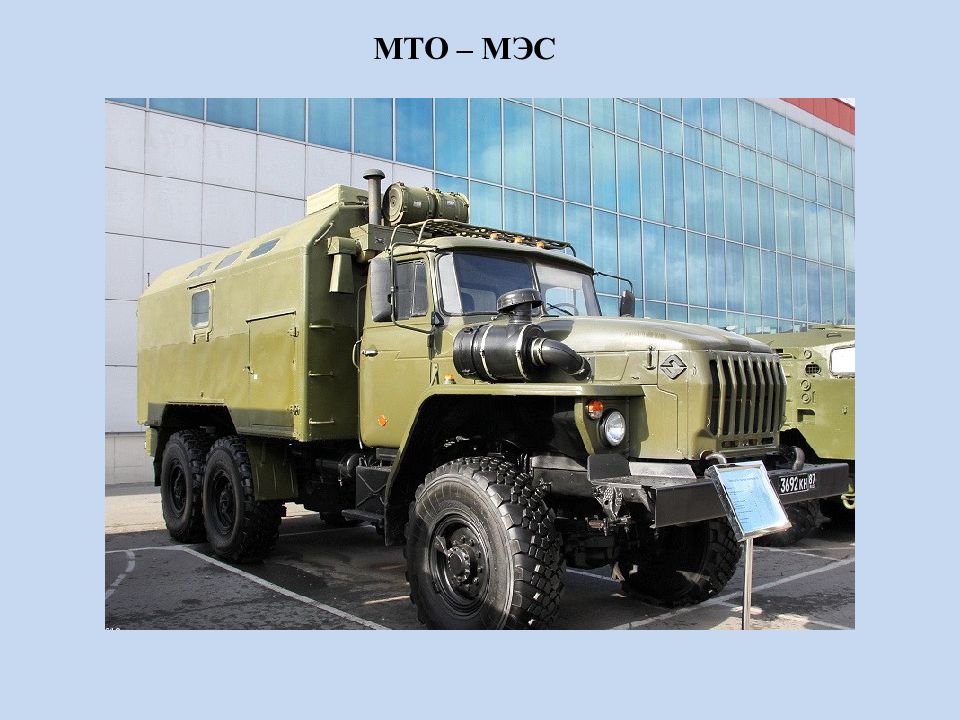

МТО – МЭС Основная тактико-техническая характеристика Шасси…трехосный автомобиль УРАЛ-43203-10 с лебедкой и дополнительной коробкой отбора мощности ДКОМ Тип кузова……………… ……………………КМ4320 Габаритные размеры мастерской в походном положении, мм: длина……………8556 ширина………….2550 высота…………..3455 Масса (при полной заправке, с экипажем 4 человек), кг………………………………………………11970 Внутренние размеры кузова, мм: длина……………4500 ширина………….2400 высота…………..1800 Внутренний объём кузова, м3………………..19,44

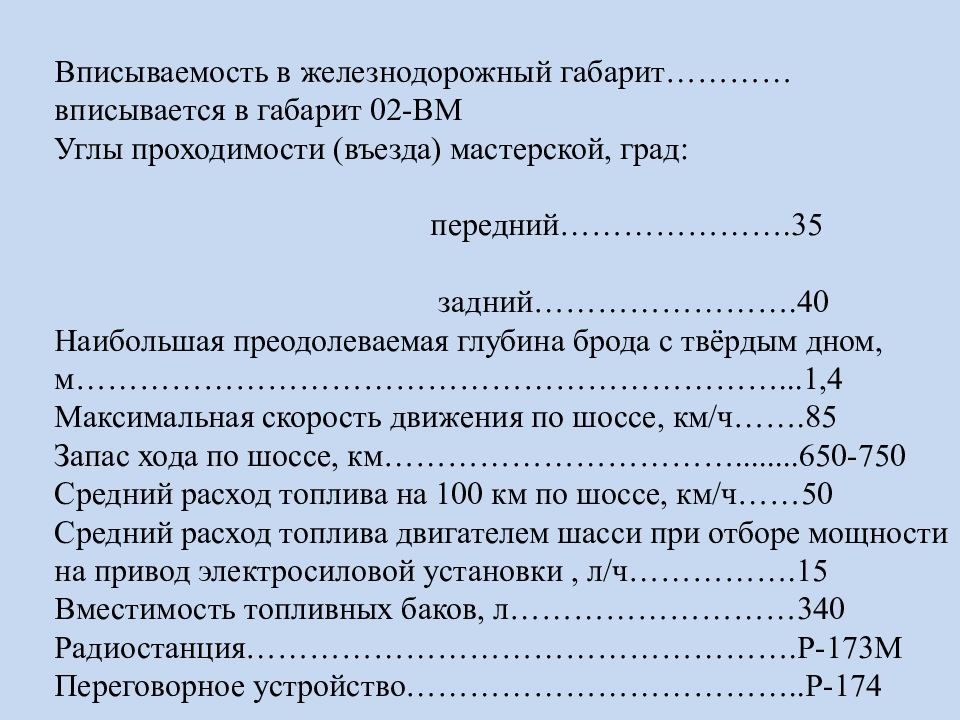

Вписываемость в железнодорожный габарит…………вписывается в габарит 02-ВМ Углы проходимости (въезда) мастерской, град: передний………………….35 задний…………………….40 Наибольшая преодолеваемая глубина брода с твёрдым дном, м…………………………………………………………...1,4 Максимальная скорость движения по шоссе, км/ч…….85 Запас хода по шоссе, км……………………………........650-750 Средний расход топлива на 100 км по шоссе, км/ч……50 Средний расход топлива двигателем шасси при отборе мощности на привод электросиловой установки, л/ч…………….15 Вместимость топливных баков, л………………………340 Радиостанция…………………………………………….Р-173М Переговорное устройство………………………………..Р-174

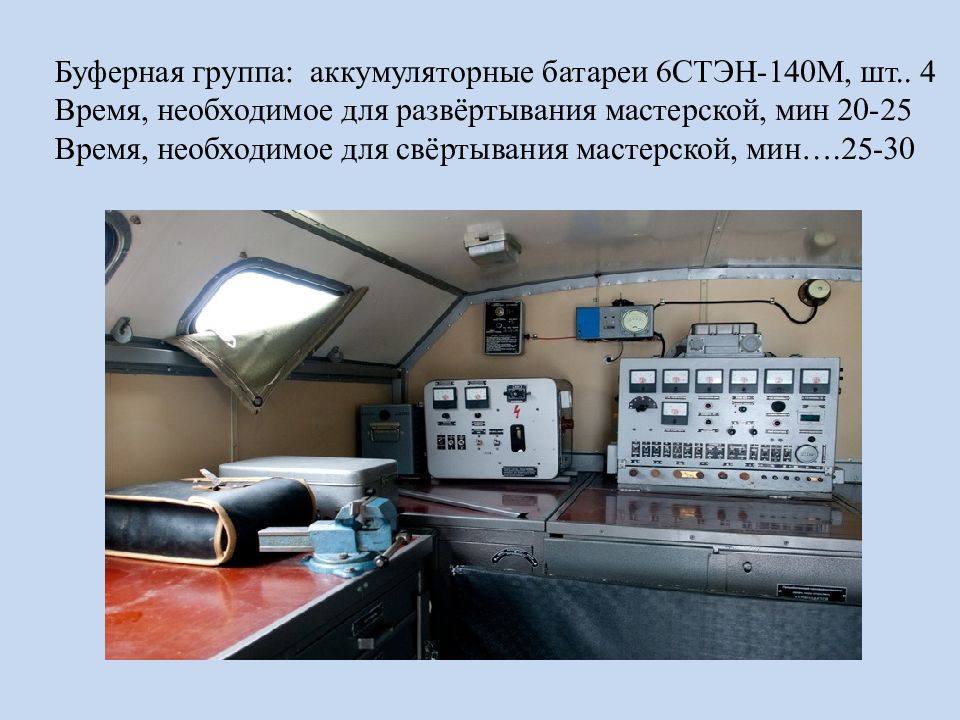

Буферная группа: аккумуляторные батареи 6СТЭН-140М, шт.. 4 Время, необходимое для развёртывания мастерской, мин 20-25 Время, необходимое для свёртывания мастерской, мин….25-30
КПМ - 1И37

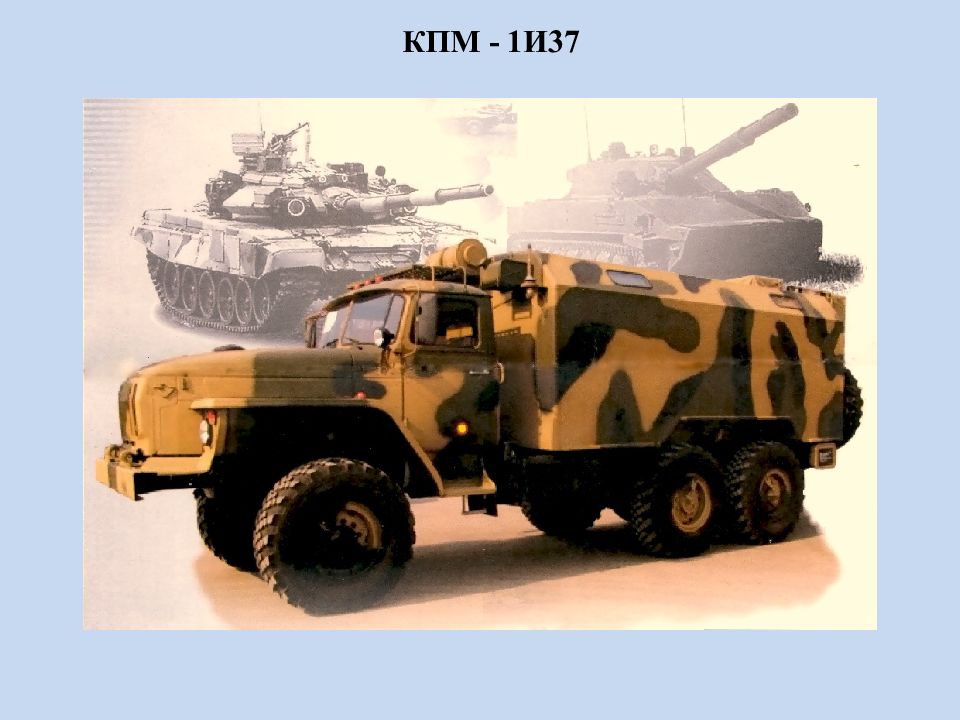

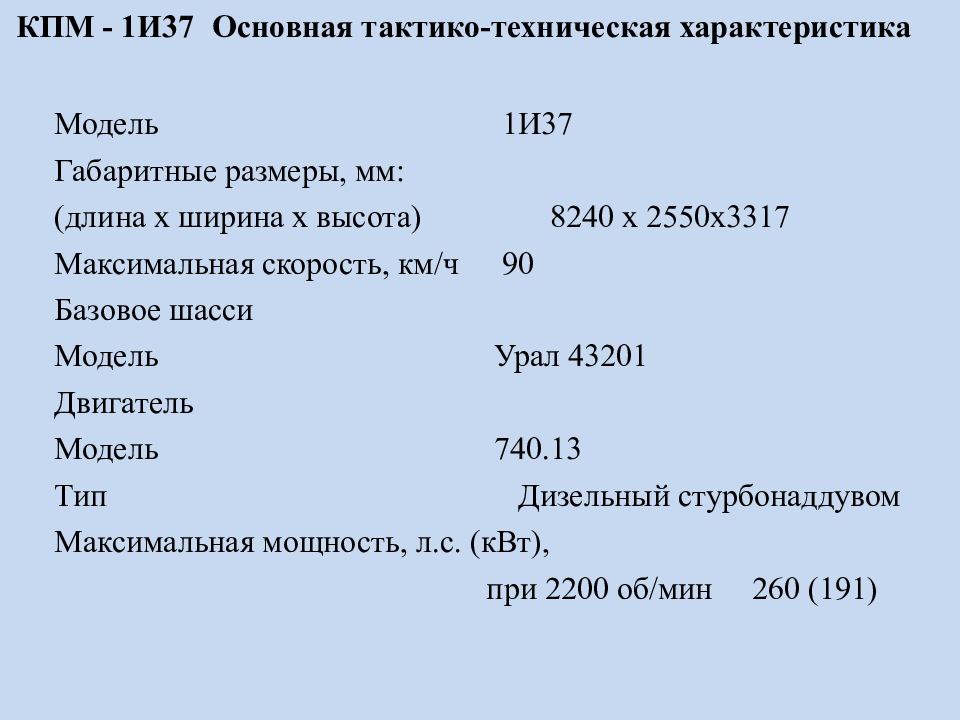

КПМ - 1И37 Основная тактико-техническая характеристика Модель 1И37 Габаритные размеры, мм: (длина х ширина х высота) 8240 х 2550х3317 Максимальная скорость, км/ч 90 Базовое шасси Модель Урал 43201 Двигатель Модель 740.13 Тип Дизельный стурбонаддувом Максимальная мощность, л.с. (кВт), при 2200 об/мин 260 (191)
ГАЗ – 233014 «Тигр»

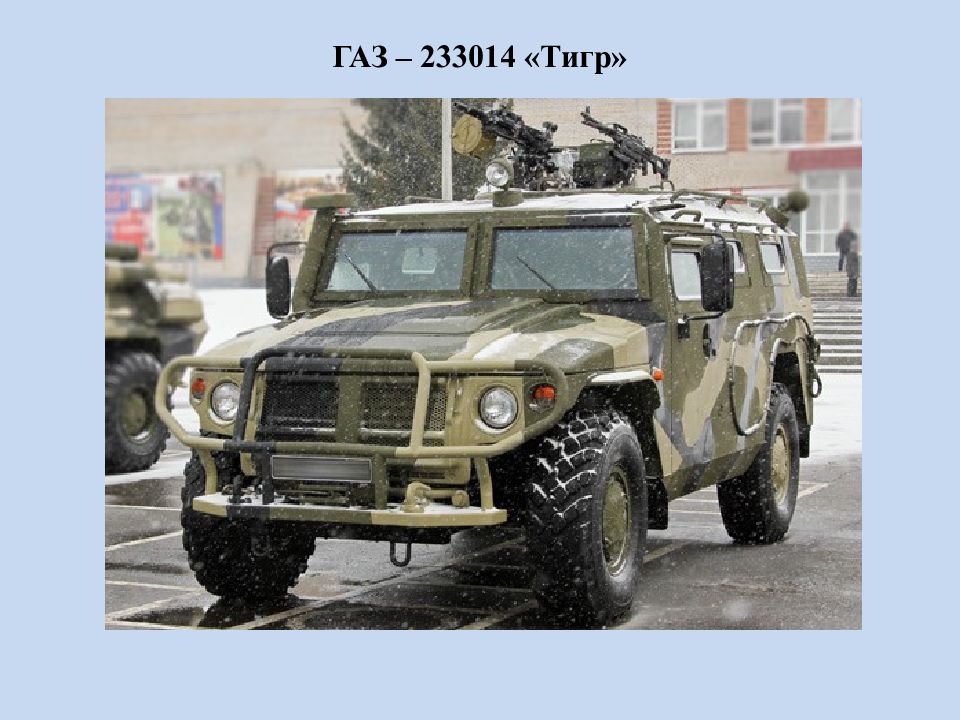

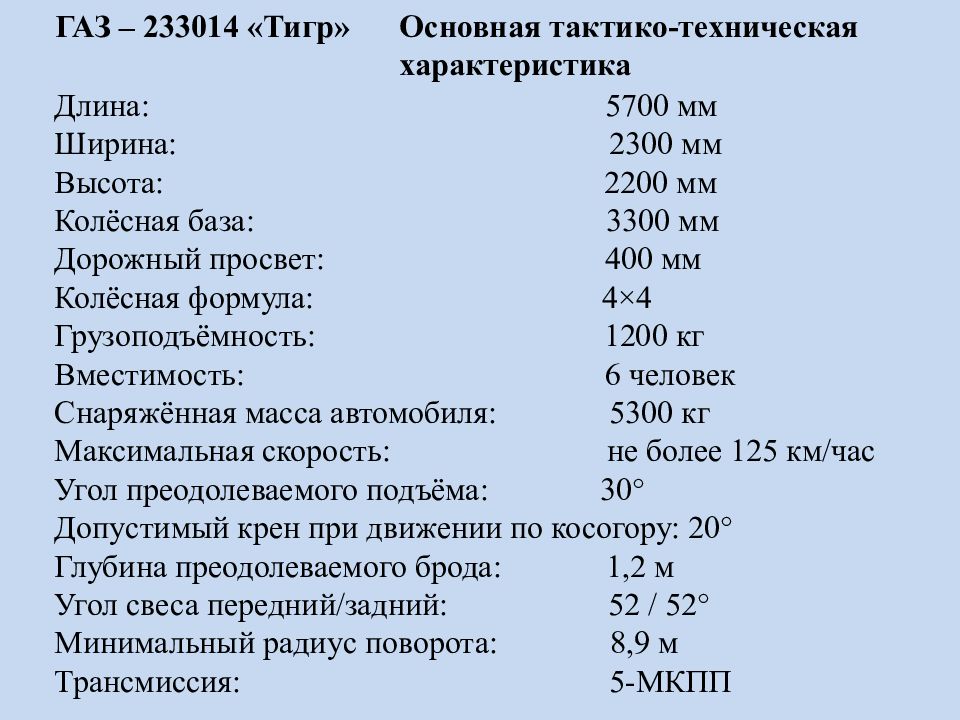

ГАЗ – 233014 «Тигр» Основная тактико-техническая характеристика Длина: 5700 мм Ширина: 2300 мм Высота: 2200 мм Колёсная база: 3300 мм Дорожный просвет: 400 мм Колёсная формула: 4×4 Грузоподъёмность: 1200 кг Вместимость: 6 человек Снаряжённая масса автомобиля: 5300 кг Максимальная скорость: не более 125 км/час Угол преодолеваемого подъёма: 30° Допустимый крен при движении по косогору: 20° Глубина преодолеваемого брода: 1,2 м Угол свеса передний/задний: 52 / 52° Минимальный радиус поворота: 8,9 м Трансмиссия: 5-МКПП
КАМАЗ - 5350

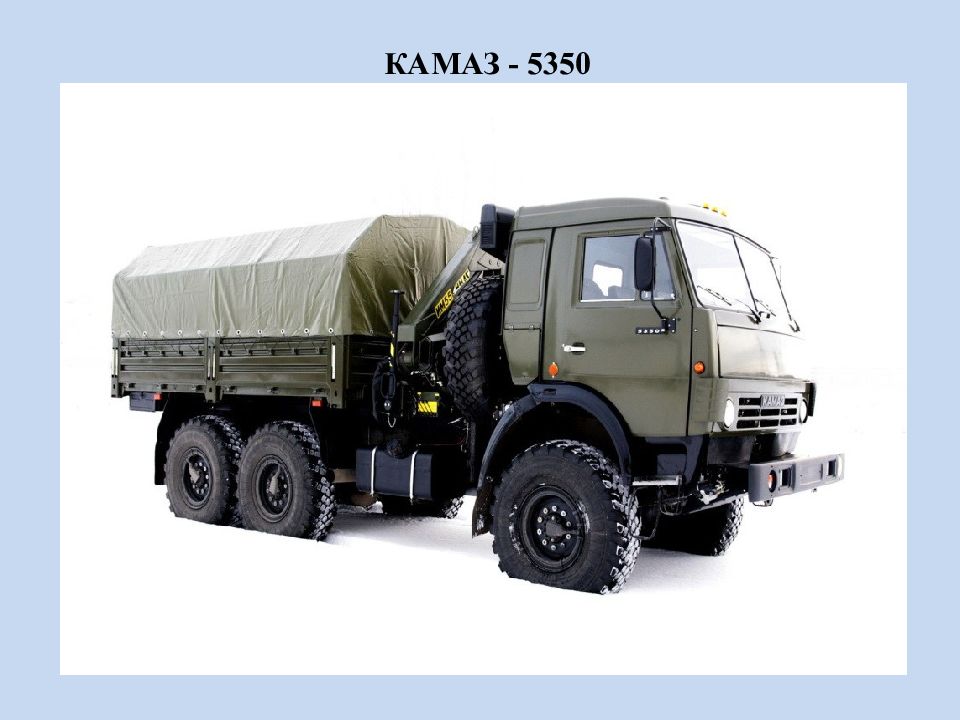

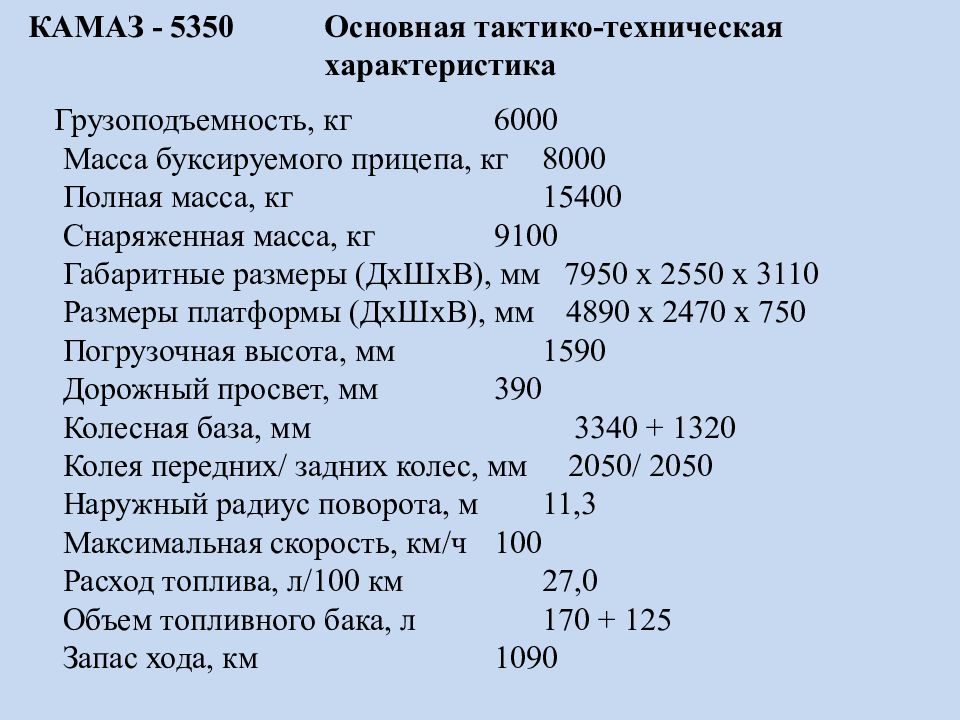

КАМАЗ - 5350 Основная тактико-техническая характеристика Грузоподъемность, кг 6000 Масса буксируемого прицепа, кг 8000 Полная масса, кг 15400 Снаряженная масса, кг 9100 Габаритные размеры (ДхШхВ), мм 7950 х 2550 х 3110 Размеры платформы (ДхШхВ), мм 4890 х 2470 х 750 Погрузочная высота, мм 1590 Дорожный просвет, мм 390 Колесная база, мм 3340 + 1320 Колея передних/ задних колес, мм 2050/ 2050 Наружный радиус поворота, м 11,3 Максимальная скорость, км/ч 100 Расход топлива, л/100 км 27,0 Объем топливного бака, л 170 + 125 Запас хода, км 1090

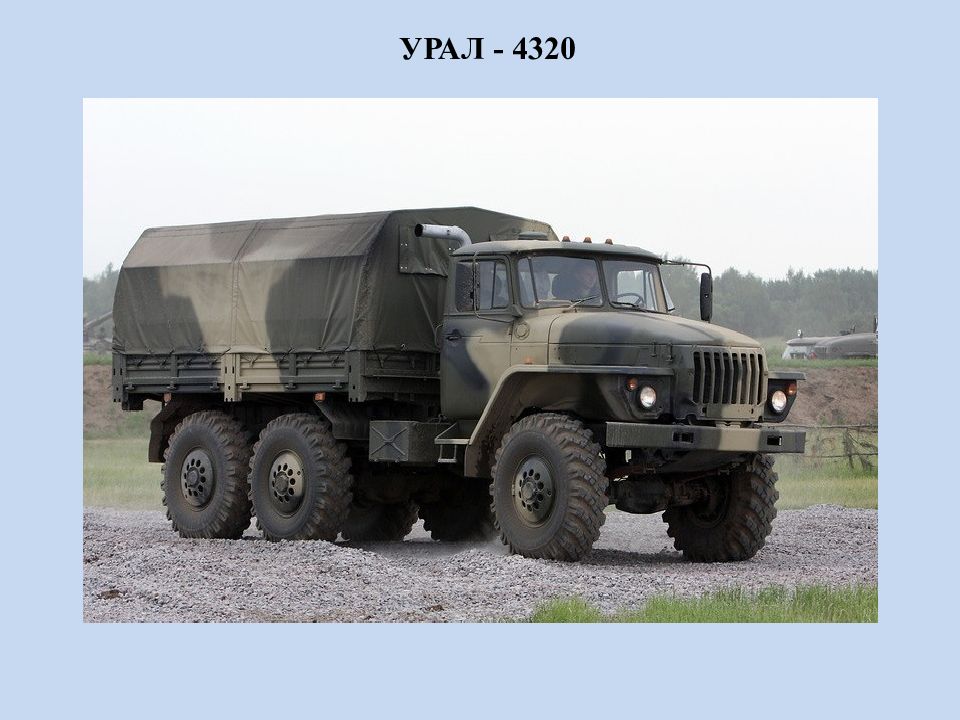

УРАЛ - 4320

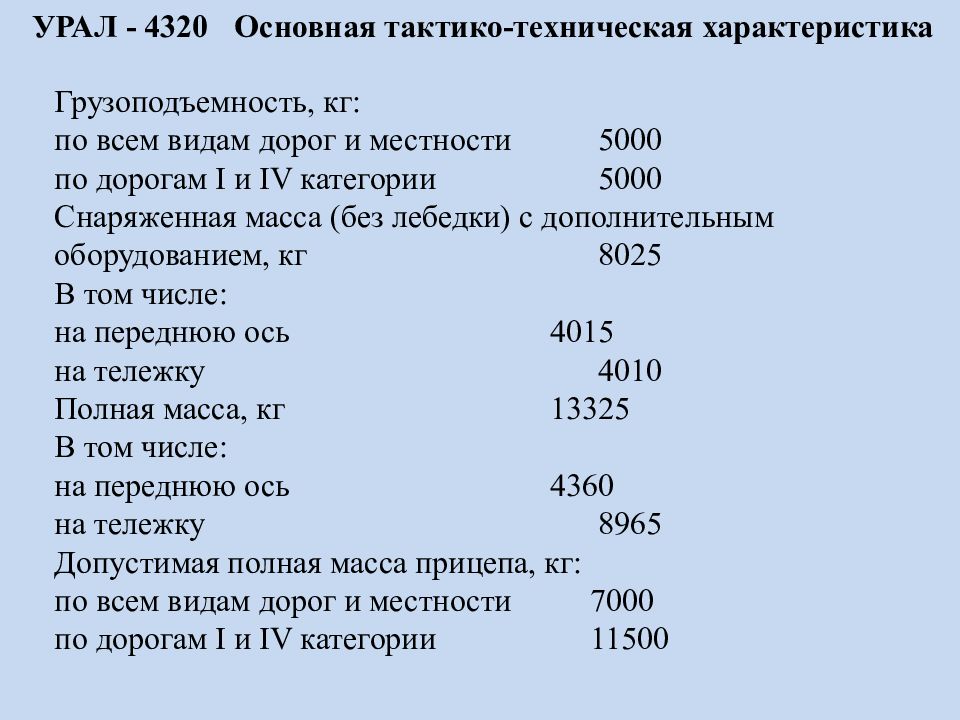

УРАЛ - 4320 Основная тактико-техническая характеристика Грузоподъемность, кг: по всем видам дорог и местности 5000 по дорогам I и IV категории 5000 Снаряженная масса (без лебедки) с дополнительным оборудованием, кг 8025 В том числе: на переднюю ось 4015 на тележку 4010 Полная масса, кг 13325 В том числе: на переднюю ось 4360 на тележку 8965 Допустимая полная масса прицепа, кг: по всем видам дорог и местности 7000 по дорогам I и IV категории 11500

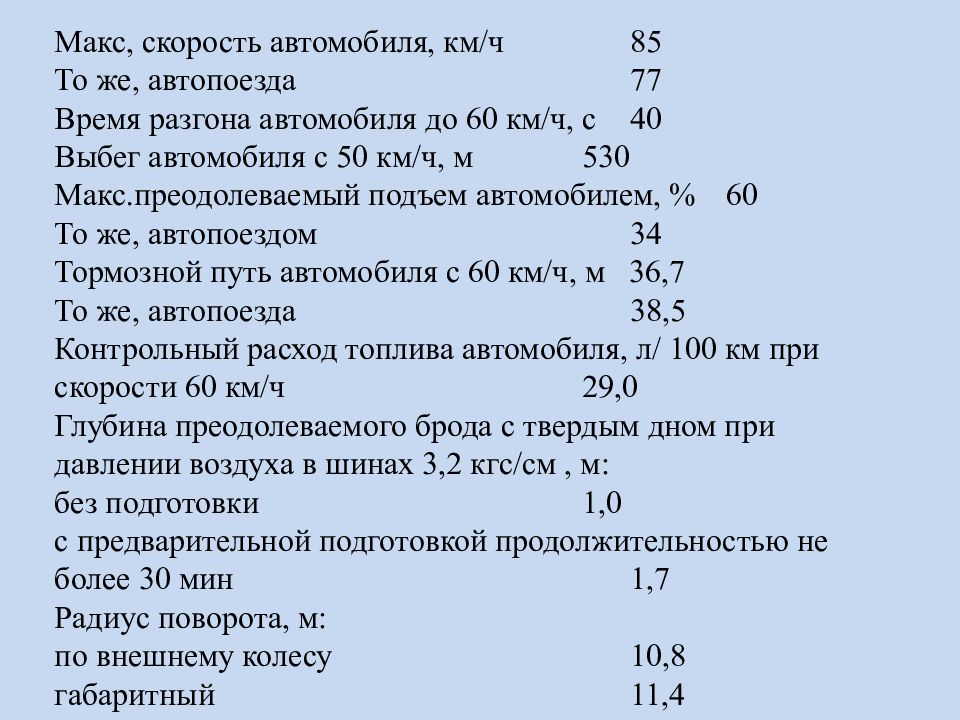

Макс, скорость автомобиля, км/ч 85 То же, автопоезда 77 Время разгона автомобиля до 60 км/ч, с 40 Выбег автомобиля с 50 км/ч, м 530 Макс.преодолеваемый подъем автомобилем, % 60 То же, автопоездом 34 Тормозной путь автомобиля с 60 км/ч, м 36,7 То же, автопоезда 38,5 Контрольный расход топлива автомобиля, л/ 100 км при скорости 60 км/ч 29,0 Глубина преодолеваемого брода с твердым дном при давлении воздуха в шинах 3,2 кгс/см, м: без подготовки 1,0 с предварительной подготовкой продолжительностью не более 30 мин 1,7 Радиус поворота, м: по внешнему колесу 10,8 габаритный 11,4
Стрелковое оружие ВС РФ
СПГ-9 «Копье» граната вышибной заряд

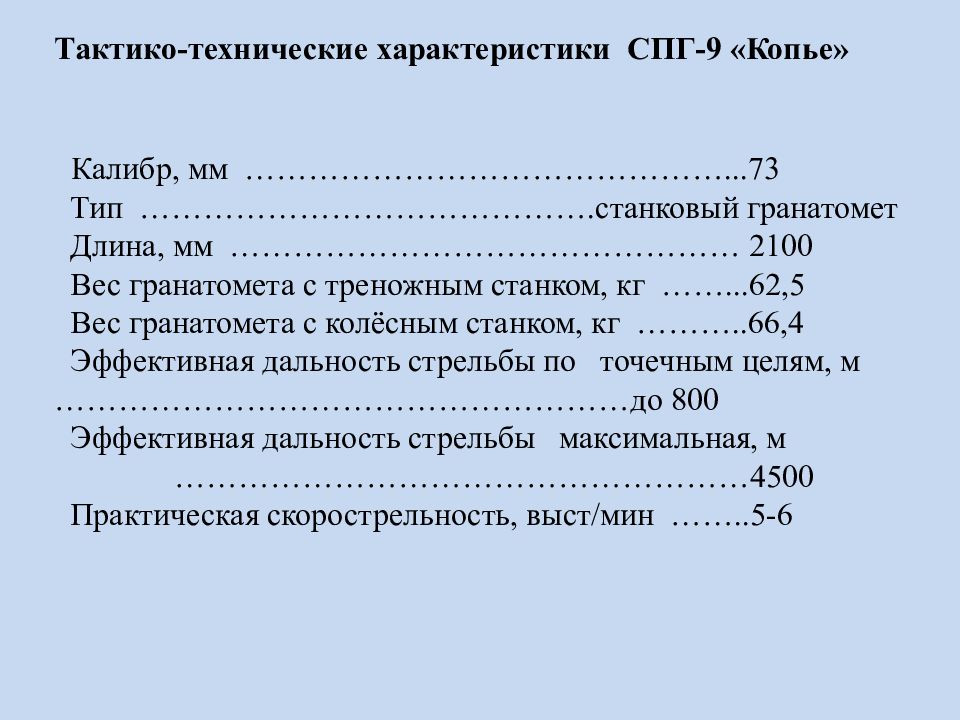

Калибр, мм ………………………………………...73 Тип …………………………………….станковый гранатомет Длина, мм ………………………………………… 2100 Вес гранатомета с треножным станком, кг ……...62,5 Вес гранатомета с колёсным станком, кг ………..66,4 Эффективная дальность стрельбы по точечным целям, м ………………………………………………до 800 Эффективная дальность стрельбы максимальная, м ………………………………………………4500 Практическая скорострельность, выст/мин ……..5-6 Тактико-технические характеристики СПГ-9 «Копье»
АГС - 17 «Пламя» ВОГ - 17
Калибр, мм ………………………………...30x29B Тип ….. автоматический гранатом с ленточным питанием Нарезов ствола ………………………………16 Длина, мм …………………………………840 Вес тела гранатомета, кг ……………………18 Вес станка 6Т8, кг …………………………12 Вес коробки с выстрелами, кг ………………14,5 Темп стрельбы, выстр. / мин. min …………50-100 max ………….350-400 Эффективная дальность стрельбы по точечным целям, м ………………………………………… до 800 Эффективная дальность стрельбы максимальная, м …………………………………………1700 Радиус поражения ВОГ-17 м, ………………7 Начальная скорость гранаты м/с, …………..185 Тактико-технические характеристики АГС-17

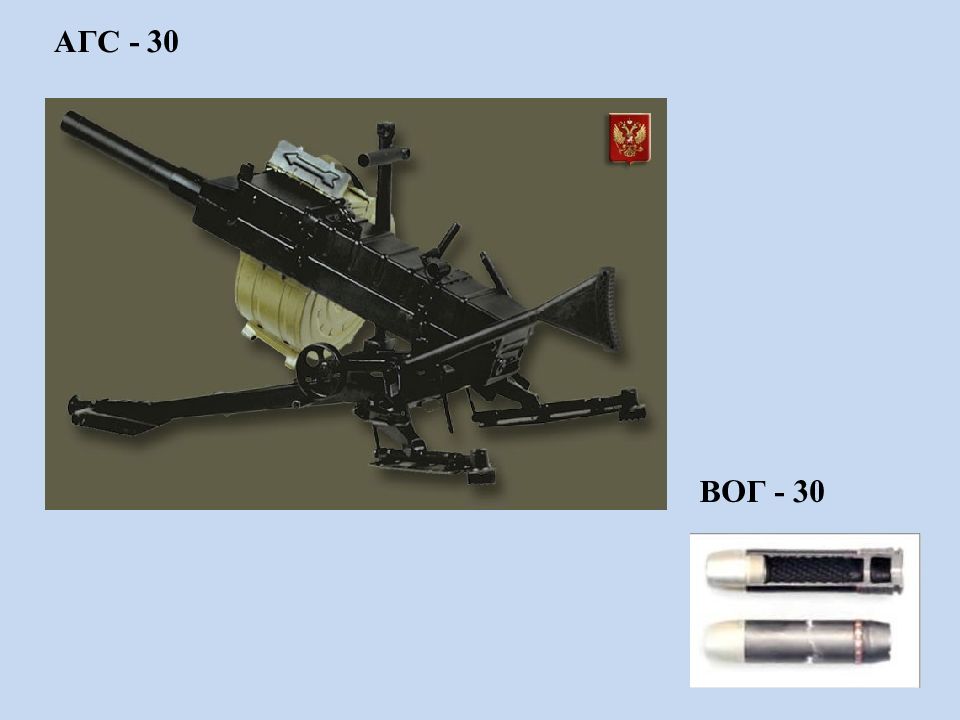

АГС - 30 ВОГ - 30
Калибр………………………………30мм Выстрелы............ …………..ВОГ 17М,ВОГ 30,ГПД 30 Масса со станком без патронной коробки и прицела.16,5кг Габаритные размеры комплекса... 490х735х1165 мм Длина «тела» гранатомета…………837мм Начальная скорость гранаты...... не ниже 183 м/с Темп стрельбы………………………400 выстр./мин Макс. дальность стрельбы выстрелами: ВОГ 17М,ВОГ 30……………………до 1700м ГПД 30……………………………….до2100м Емкость ленты……………………….30 выстрелов Тактико-технические характеристики АГС-30
РПГ - 7 Выстрел ПГ-7ВС с гранатой ПГ- 7С Выстрел ПГ-7ВЛ "Луч" с гранатой ПГ-7Л Выстрел ОГ-7В "Осколок" с гранатой ОГ- 7

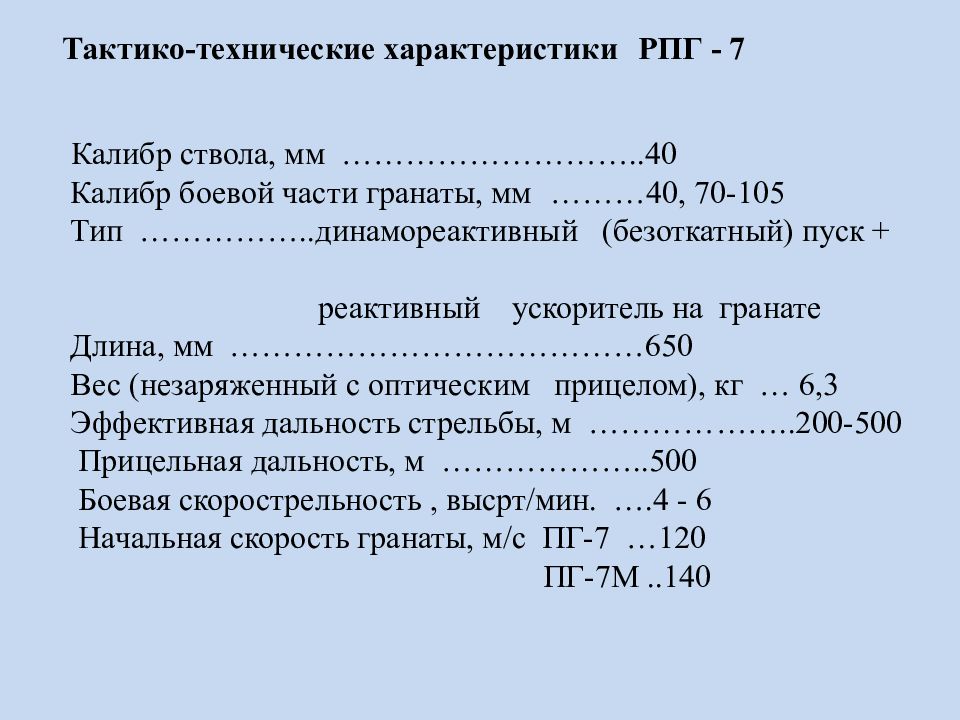

Тактико-технические характеристики РПГ - 7 Калибр ствола, мм ………………………..40 Калибр боевой части гранаты, мм ………40, 70-105 Тип ……………..динамореактивный (безоткатный) пуск + реактивный ускоритель на гранате Длина, мм …………………………………650 Вес (незаряженный с оптическим прицелом), кг … 6,3 Эффективная дальность стрельбы, м ………………..200-500 Прицельная дальность, м ………………..500 Боевая скорострельность, высрт/мин. ….4 - 6 Начальная скорость гранаты, м/с ПГ-7 …120 ПГ-7М..140
Крупнокалиберный пулемет НСВ-12,7 «Утес»

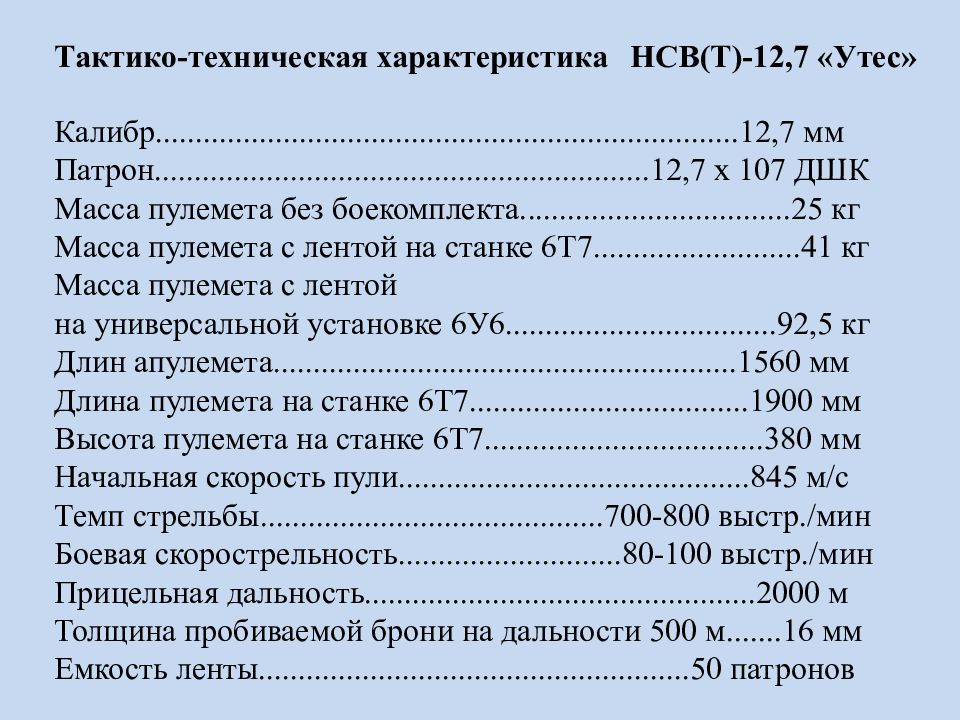

Тактико-техническая характеристика НСВ(Т)-12,7 «Утес» Калибр.........................................................................12,7 мм Патрон..............................................................12,7 x 107 ДШК Масса пулемета без боекомплекта..................................25 кг Масса пулемета с лентой на станке 6Т7..........................41 кг Масса пулемета с лентой на универсальной установке 6У6..................................92,5 кг Длин апулемета..........................................................1560 мм Длина пулемета на станке 6Т7...................................1900 мм Высота пулемета на станке 6Т7...................................380 мм Начальная скорость пули............................................845 м/с Темп стрельбы...........................................700-800 выстр./мин Боевая скорострельность............................80-100 выстр./мин Прицельная дальность.................................................2000 м Толщина пробиваемой брони на дальности 500 м.......16 мм Емкость ленты......................................................50 патронов
Танковый пулемет ПКТ с электроспуском
Калибр.........................................................................7,62 мм Патрон....................................................................7,62 x 53 R Масса ствола..................................................................3,2 кг Масса пулемета.........................................................11,705 кг Длина пулемета.........................................................1098 мм Длина ствола...............................................................722 мм Начальная скорость пули............................................855 м/с Темп стрельбы.........................................600 - 800 выстр./мин Боевая скорострельность................................250 выстр./мин Прицельная дальность................................................1500 м Тактико-технические характеристики ПКТ

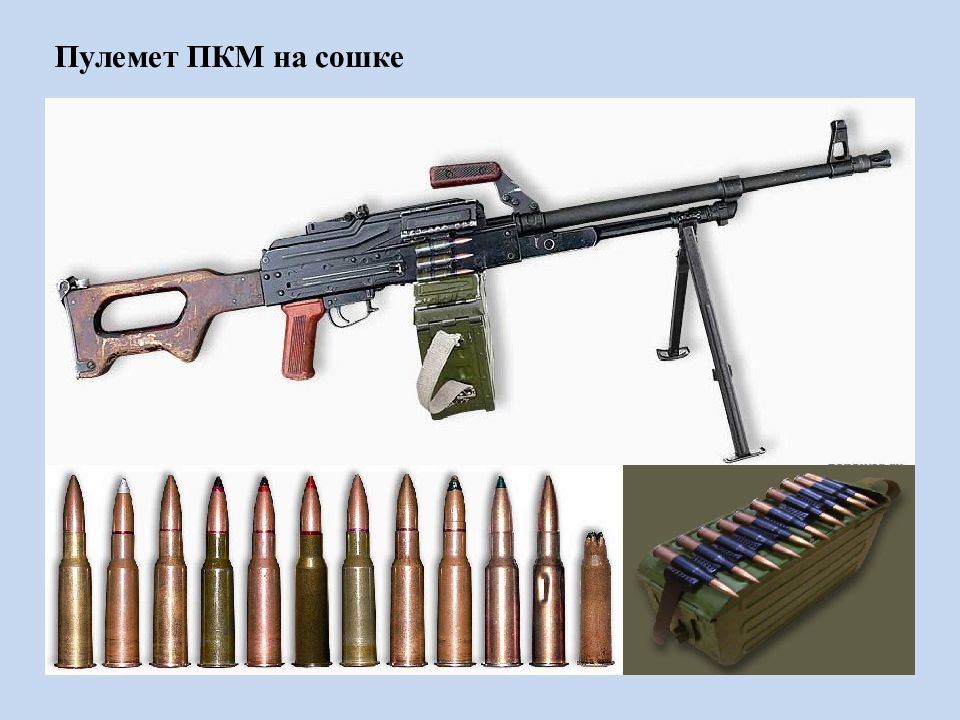

Пулемет ПКМ на сошке

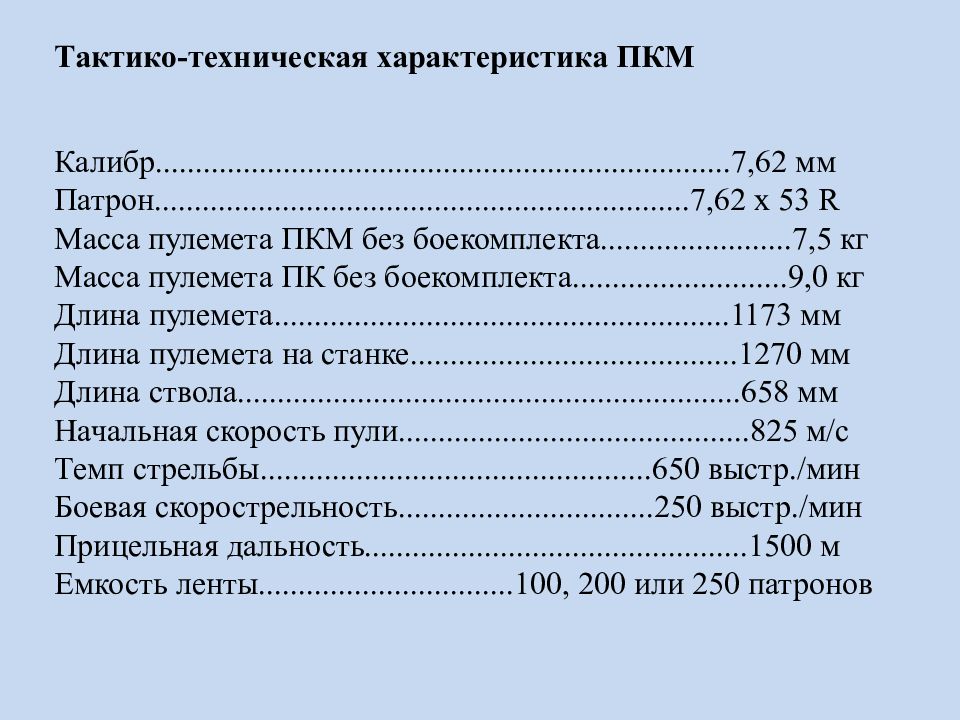

Калибр........................................................................7,62 мм Патрон...................................................................7,62 x 53 R Масса пулемета ПКМ без боекомплекта........................7,5 кг Масса пулемета ПК без боекомплекта...........................9,0 кг Длина пулемета.........................................................1173 мм Длина пулемета на станке.........................................1270 мм Длина ствола...............................................................658 мм Начальная скорость пули............................................825 м/с Темп стрельбы.................................................650 выстр./мин Боевая скорострельность................................250 выстр./мин Прицельная дальность................................................1500 м Емкость ленты................................100, 200 или 250 патронов Тактико-техническая характеристика ПКМ
Ручной пулемет РПК 74М с откинутыми прикладом и сошкой.
Калибр.........................................................................5,45 мм Патрон...................................................5,45 x 39 (обр.1974 г.) Масса оружия бе змагазина..........................................4,76 кг Длина пулемета: с откинутым прикладом...........................................1065 мм со сложенным прикладом.........................................857 мм Длина ствола...............................................................590 мм Начальная скорость пули............................................960 м/с Скорострельность............................................150 выстр./мин Темп стрельбы...........................................600-650 выстр./мин Прицельная дальность...............................................1000 м Емкость магазина.................................................. 45 патронов Тактико-техническая характеристика РПК-74м
АК-101 АК-10 2 АК-10 4 АК-10 3 АК-10 5
АК 101 АК102 АК103 АК104 АК105 Патрон....................5,56х45нато...5,56х45нато...7,62х39......7,62х39......5,45x39 Масса оружия с магазином без патронов кг,..................3,8...................3,4.............3,8..............3,4................3,4 Длина оружия без штыка ножа: с откинутым прикладом, мм...................................943..................824............943.............824...............824 со сложенным прикладом, мм...................................700..................586............700.............586...............586 Длина ствола, мм...................................415..................314.............415............314................314 Начальная скорость пули, м/c...................................910..................850.............715............670................840 Темп стрельбы, выстр./мин.....................600..................600..............600............600................600 Боевая скорострельность, выстр./мин. 40-100............40-100........40-100.......40-100..........40-100 Прицельная дальность, м......................................1000.................500............1000...........500................500 Емкость магазина, патронов............................30...................30...............30...............30................30 ТТХ
пистолет Макарова пистолет Ярыгина
Калибр.......................................9 мм / 9 мм Патрон.......................................9х18 ПМ / 9 х 19 «люгер», 7Н21 Масса оружия без патронов.....0,73 кг / 0,95 кг Длина оружия...........................161 мм / 196 мм Длина ствола.............................93, 5мм / 112,5мм Начальная скорость пули.........315 м/с / 335(«люгер»),465(7Н21) м/с Боевая скорострельность.........30 в./мин / 15-20 в./мин Прицельная дальность.............50 м / 50 м Емкость магазина.....................8 патронов / 17 (18) патронов Тактико-технические характеристики пистолета Макарова / пистолета Ярыгина

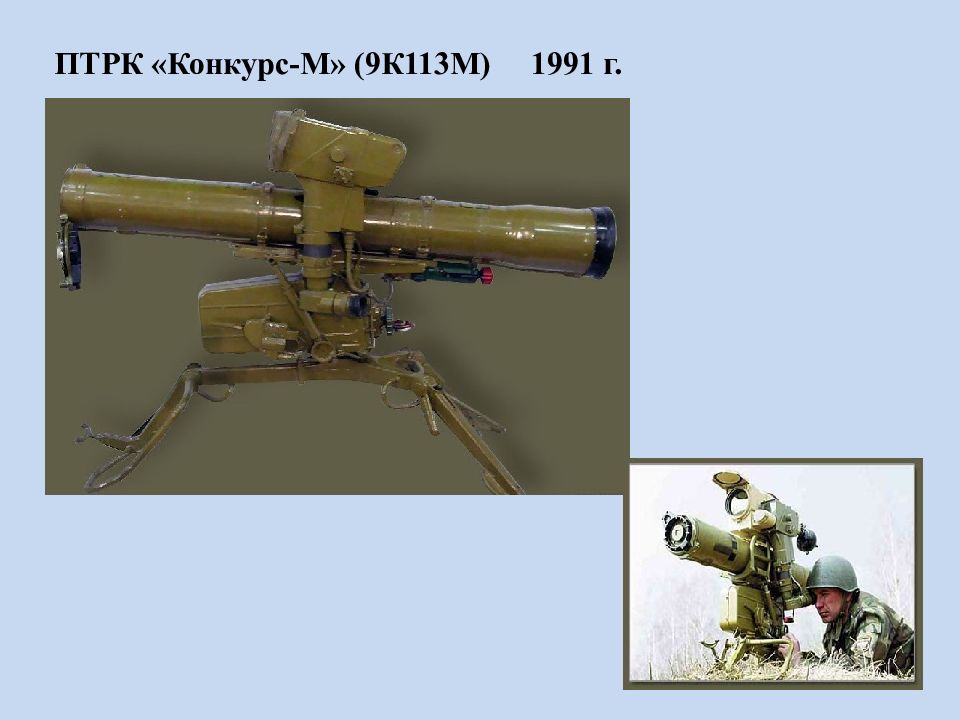

ПТРК «Конкурс-М» (9К113М) 1991 г.

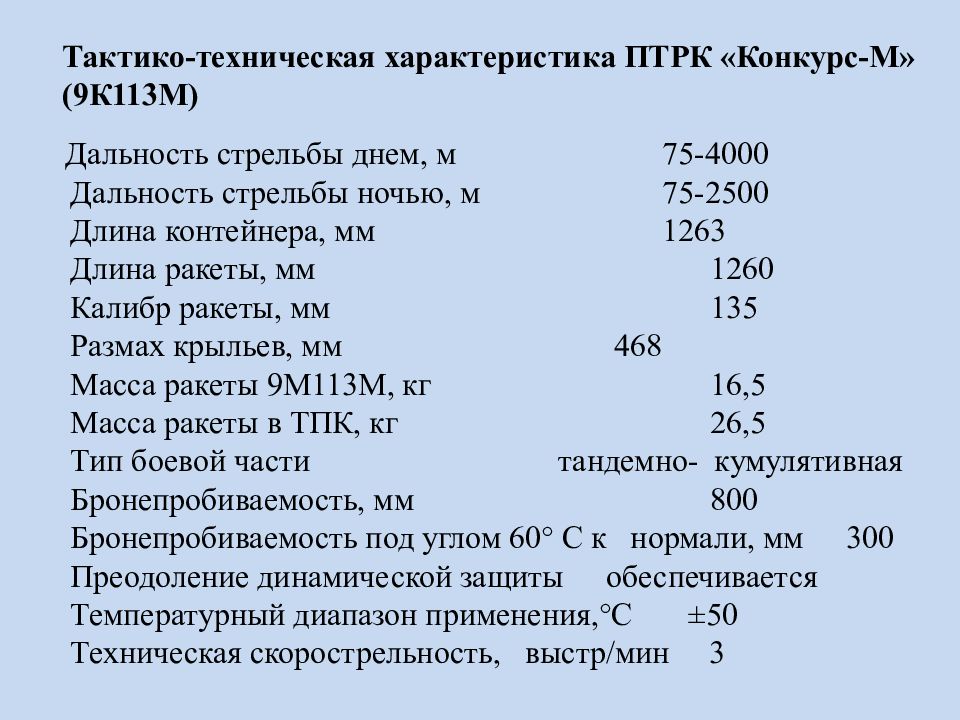

Дальность стрельбы днем, м 75-4000 Дальность стрельбы ночью, м 75-2500 Длина контейнера, мм 1263 Длина ракеты, мм 1260 Калибр ракеты, мм 135 Размах крыльев, мм 468 Масса ракеты 9М113М, кг 16,5 Масса ракеты в ТПК, кг 26,5 Тип боевой части тандемно- кумулятивная Бронепробиваемость, мм 800 Бронепробиваемость под углом 60° С к нормали, мм 300 Преодоление динамической защиты обеспечивается Температурный диапазон применения,°C ±50 Техническая скорострельность, выстр/мин 3 Тактико-техническая характеристика ПТРК «Конкурс-М» (9К113М)
ПТРК 9К115-2 «Метис-М» 1992 г.

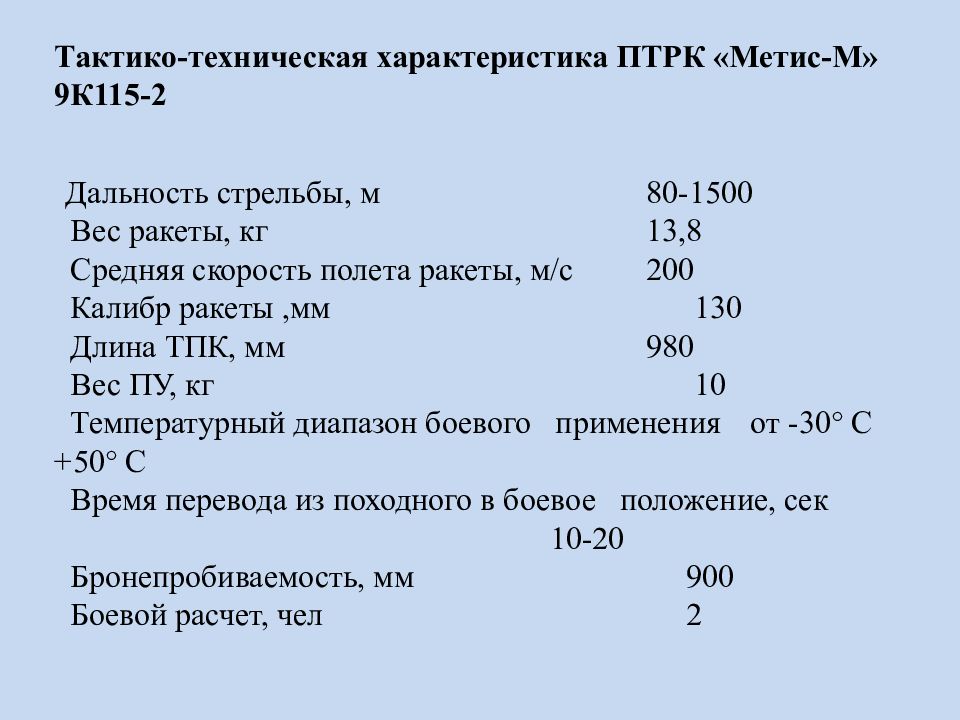

Дальность стрельбы, м 80-1500 Вес ракеты, кг 13,8 Средняя скорость полета ракеты, м/с 200 Калибр ракеты,мм 130 Длина ТПК, мм 980 Вес ПУ, кг 10 Температурный диапазон боевого применения от -30° С +50° С Время перевода из походного в боевое положение, сек 10-20 Бронепробиваемость, мм 900 Боевой расчет, чел 2 Тактико-техническая характеристика ПТРК «Метис-М» 9К115-2

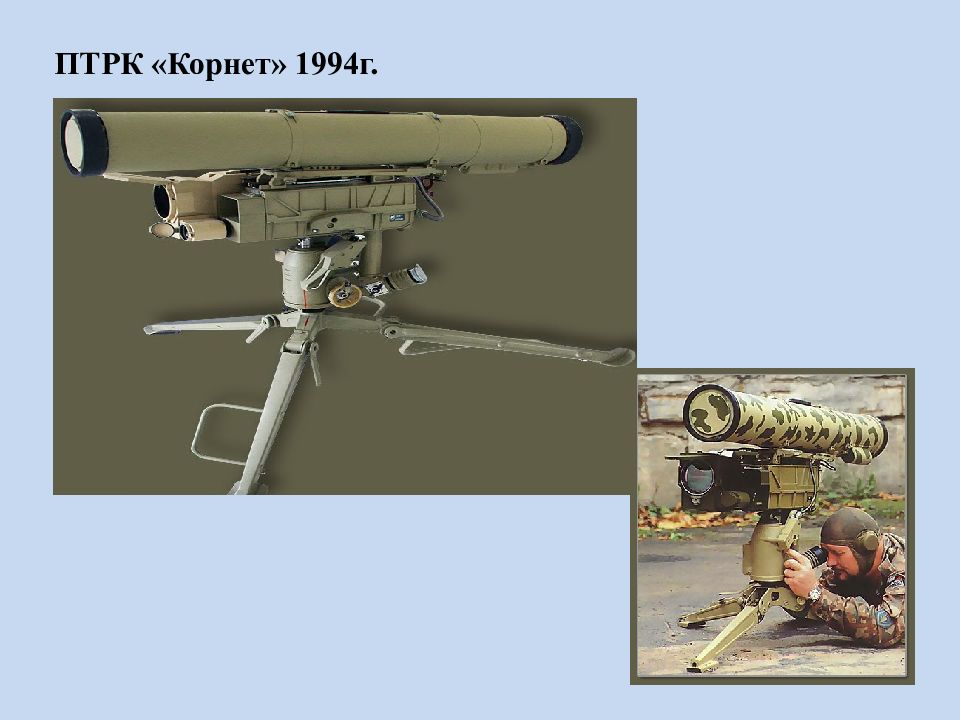

ПТРК «Корнет» 1994г.
Дальность стрельбы днем, м 100-5500 Дальность стрельбы ночью, м 100-3500 Стартовый вес ракеты, кг 26 Вес ракеты в ТПК, кг 29 Калибр ракеты, мм 152 Длина ракеты, мм 1200 Диапазон высот применения, м от 0 до 3000 Время перевода из походного в боевое положение, мин менее 1 Время подготовки и производства выстрела, сек менее 1 Бронепробиваемость, мм 1000-1200 Боевой расчет, чел 2 Тактико-техническая характеристика ПТРК «Корнет»

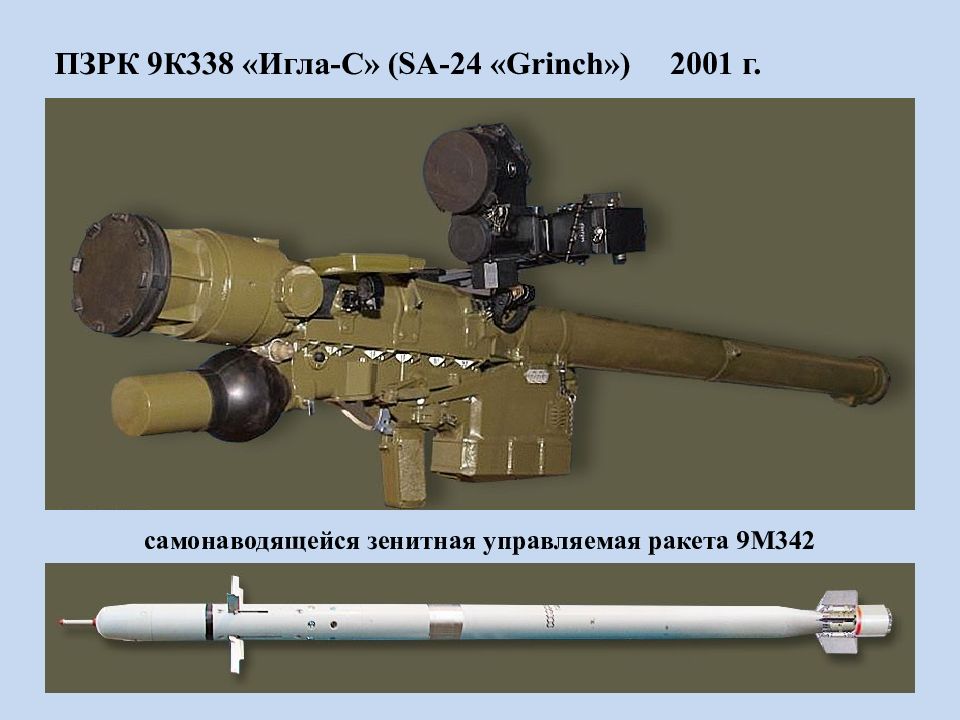

ПЗРК 9К338 «Игла-С» (SA-24 «Grinch») 2001 г. самонаводящейся зенитная управляемая ракета 9М342

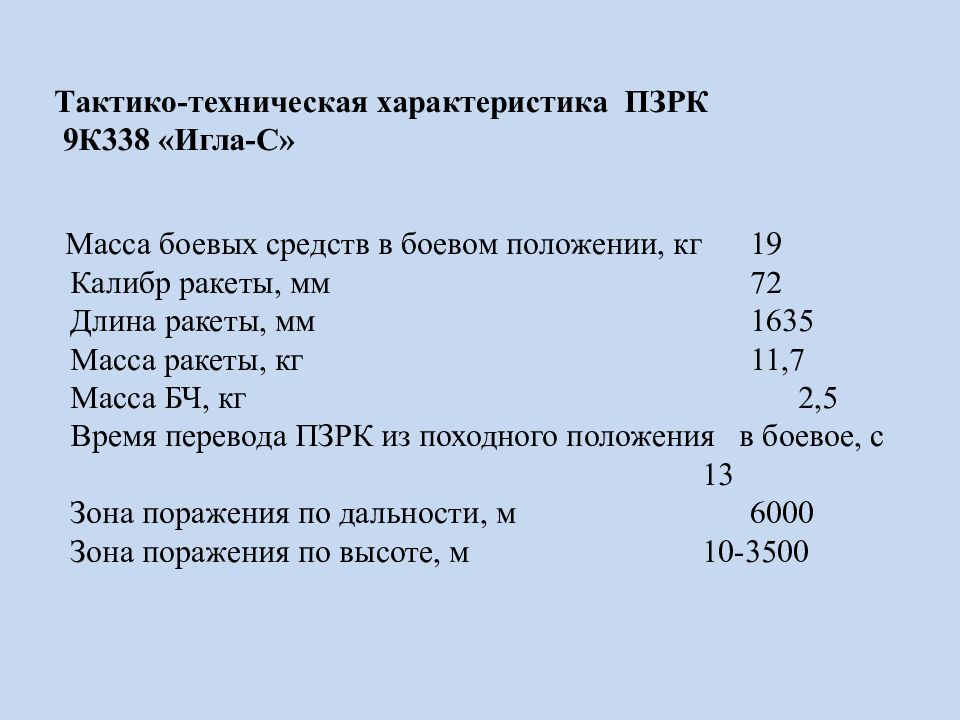

Масса боевых средств в боевом положении, кг 19 Калибр ракеты, мм 72 Длина ракеты, мм 1635 Масса ракеты, кг 11,7 Масса БЧ, кг 2,5 Время перевода ПЗРК из походного положения в боевое, с 13 Зона поражения по дальности, м 6000 Зона поражения по высоте, м 10-3500 Тактико-техническая характеристика ПЗРК 9К338 «Игла-С»
Миномет 2Б9М «Василек»
Калибр мм 82мм Боевой расчет 4 человека Полный боевой вес 632 кг Максимальная дальность стрельбы 4700 м Максимальный угол склонения/возвышения, град. 1/+85 Угол горизонтальной наводки, град. 60 Начальная скорость снаряда, м/с 270 - 272 Скорострельность, выстрелов/мин 20—30 Заряжание кассетного типа, спаренных мины в кассете по 4 Тактико-технические характеристики миномета 2Б9М «Василек» Темп стрельбы, выстр./мин 170 Практическая скорострельность, выстр./мин 100—120 Вес мины, кг: 3,1 Тип мины: осколочная, дымовая, осветительная, Радиус действительного поражения: 18 м
