1 «ОГНЕВАЯ ПОДГОТОВКА» Групповое занятие Тема № 1: «Материальная часть стрелкового оружия ». Занятие № 1 БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА
2 Учебные и воспитательные цели : 1. Изучить назначение и ТТХ стрелкового оружия АК-74, РПК-74. 2. Изучить порядок неполной разборки и сборки.
3 Учебные вопросы : 1-ый учебный вопрос : 1. Назначение, общее устройство, тактико-технические характеристики автомата АК-74. 2-ой учебный вопрос : Порядок неполной разборки и сборки. 3-ий учебный вопрос : Патроны к автомату АК-74. Уход и сбережение стрелкового оружия.
4 Литература: Руководство по 5,45 мм АК-74. – Москва: Воениздат, 1984. Никитенко С.В., Окунев Ю.Н.Огневая подготовка. Часть 1. Материальная часть стрелкового оружия и гранат. Учебно-методическое пособие. – Гомель: БелГУТ, 2010. Электронный учебник «Материальная часть стрелкового оружия» Часть 1. Электронный учебно-методический комплекс по дисцеплине «Огневая подготовка»..
5 Автомат Федорова
6 опытный автомат Константинова СА-006 калибра 5.45мм, примерно 1970 год опытный автомат Калашникова калибра 5.45мм, примерно 1970 год

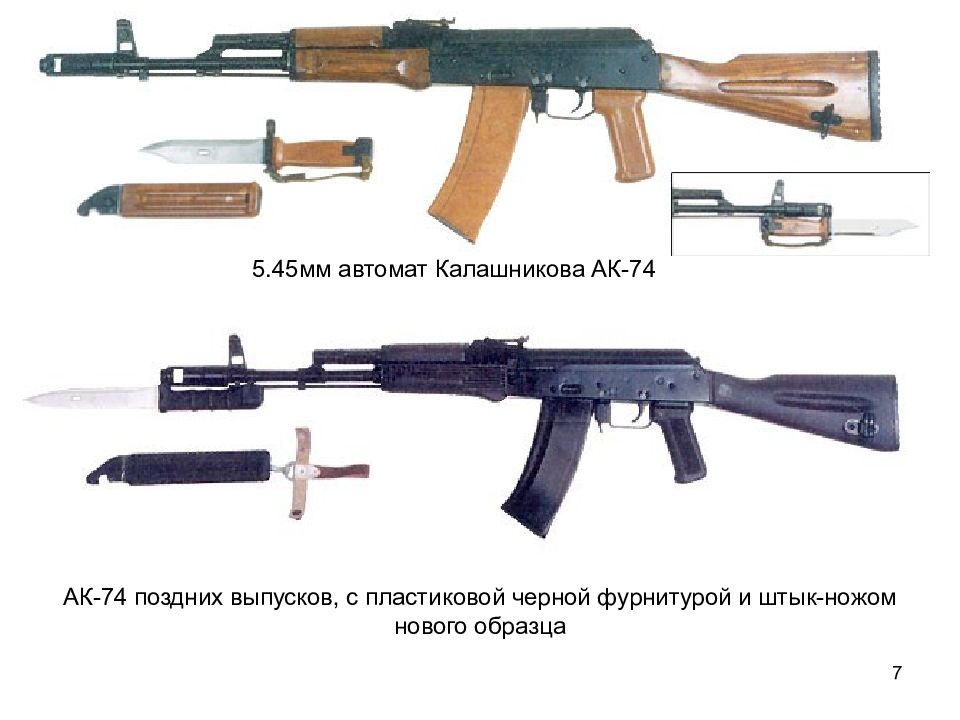

7 5.45мм автомат Калашникова АК-74 АК-74 поздних выпусков, с пластиковой черной фурнитурой и штык-ножом нового образца
8 АКС-74 со складным вбок металлическим прикладом АК-74М. Самый новый вариант, принят на вооружение Российской Армии в начале 1990х. Отличается от поздних АК-74 складным вбок пластиковым прикладом и планкой для крепления прицельных приспособлений на левой стороне ствольной коробки.

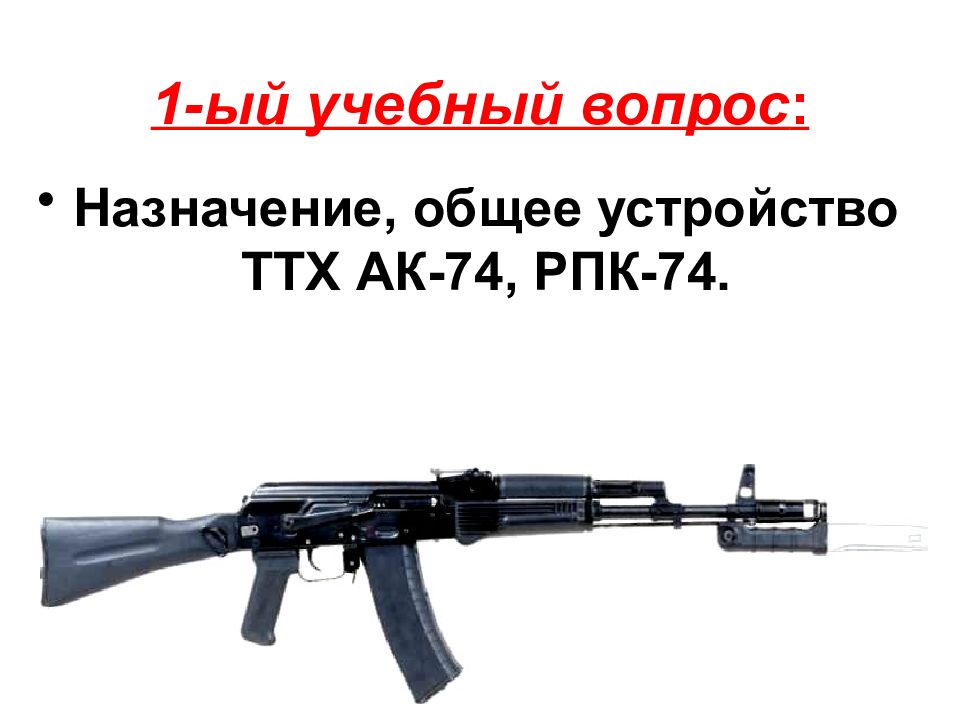

9 1-ый учебный вопрос : Назначение, общее устройство ТТХ АК-74, РПК-74.
10 Характеристики АК74 РПК74 Калибр, мм 5,45 5,45 Вес, кг 3,6 5, 46 Вес штык-ножа, кг 0, 49 Вес патрона, г 10, 2 10, 2 Емкость магазина (количество патронов), шт. 30 45 Боевая скорострельность, выстрел./мин: - одиночными выстрелами 40 50 - очередями 100 150 Темп стрельбы, выстрел./мин 600 600 Прицельная дальность, м 1000 1000 Дальность прямого выстрела, м: - по грудной фигуре (Н ц – 0,5 м) 440 460 - по бегущей фигуре (Н ц – 1,5 м) 625 640 Дальность действительного огня, м 500 600 Дальность сосредоточенного огня, м 1000 1000 Дальность огня по самолетам, м 500 500 Предельная дальность полета пули, м 3150 3150 Убойное действие пули, м 1350 1350 Начальная скорость, м/с 900 960
11 Основные части и механизмы автомата
12 Основные части и механизмы пулемета
13

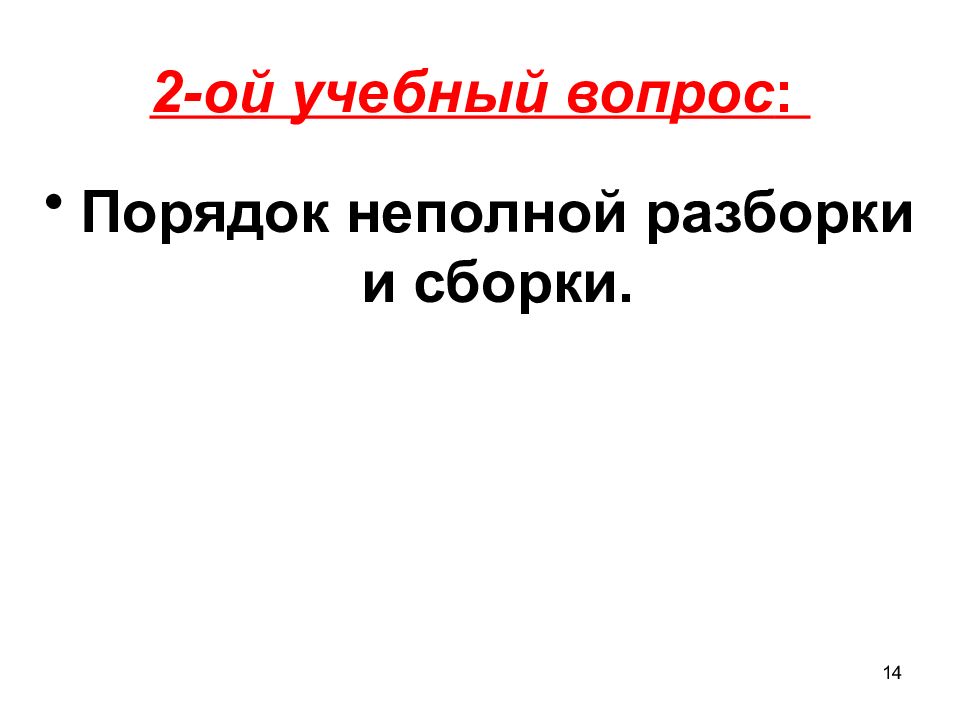

14 2-ой учебный вопрос : Порядок неполной разборки и сборки.

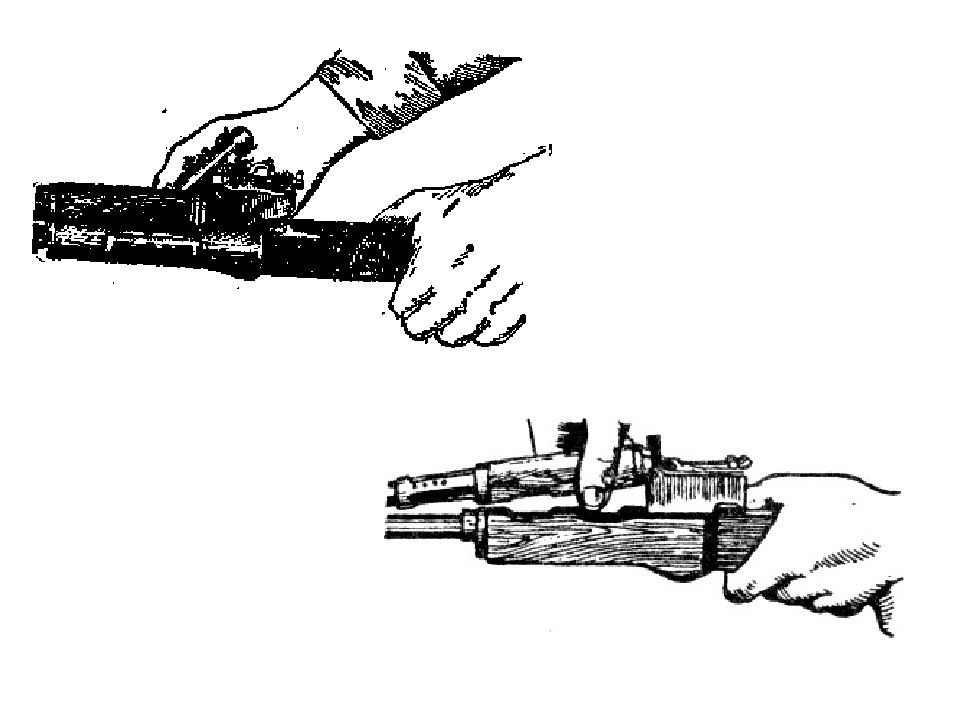

15 Порядок неполной разборки и сборки автомата (пулемета) Перед разборкой автомат укладывается на столе, пулемет устанавливается на сошку, дульной частью влево. Отделить магазин. Снять с предохранителя, проверить, нет ли патрона в патроннике и сделать контрольный спуск. Вынуть пенал принадлежности из гнезда приклада. Отделить шомпол. Отделить дульный тормоз-компенсатор (пламягаситель). Отделить крышку ствольной коробки. Отделить возвратный механизм. Отделить затворную раму с затвором. Отделить затвор от затворной рамы. Отделить газовую трубку со ствольной накладкой.
19 ПОРЯДОК СБОРКИ АВТОМАТА 1.Присоединить газовую трубку со стволь-ной накладкой. 2. Присоединить затвор к затворной раме. 3.Присоединить затворную раму сзатво ром кствольной коробке. 4. Присоединить возвратный механизм. 5. Присоединить крышку ствольной коробки. 6. Спустить курок с боевого взвода и поставить на предохранитель. 7. Присоединить дульный тормоз-компенсатор. 8. Присоединить шомпол. 9. Вложить пенал в гнездо приклада. 10. Присоединить магазин к автомату.
20 3-ий учебный вопрос : Патроны к автомату АК-74. Уход и сбережение стрелкового оружия.
21 5.45х39мм патроны 7Н6 для АК-74.
Рис. Боевой патрон: 1 — пуля; 2 — гильза; 3 — пороховой заряд; 4 — капсюль; 5 — дульце; 6 — проточка; 7 — наковальня; 8 — затравочное отверстие; 9 — ударный состав 22

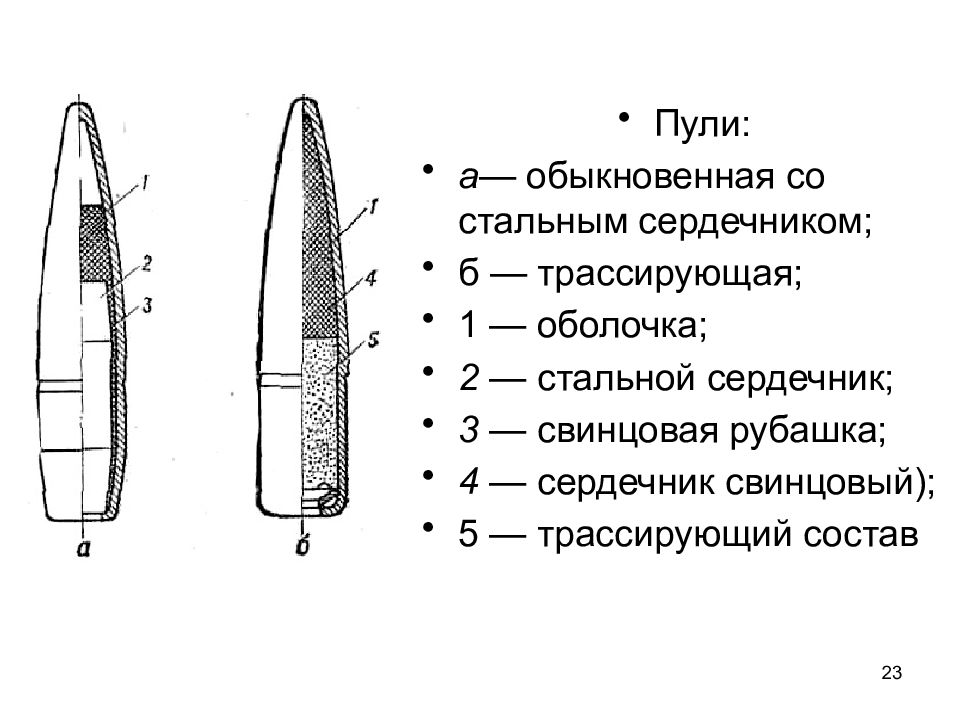

Пули: а— обыкновенная со стальным сердечником; б — трассирующая; 1 — оболочка; 2 — стальной сердечник; 3 — свинцовая рубашка; 4 — сердечник свинцовый); 5 — трассирующий состав 23

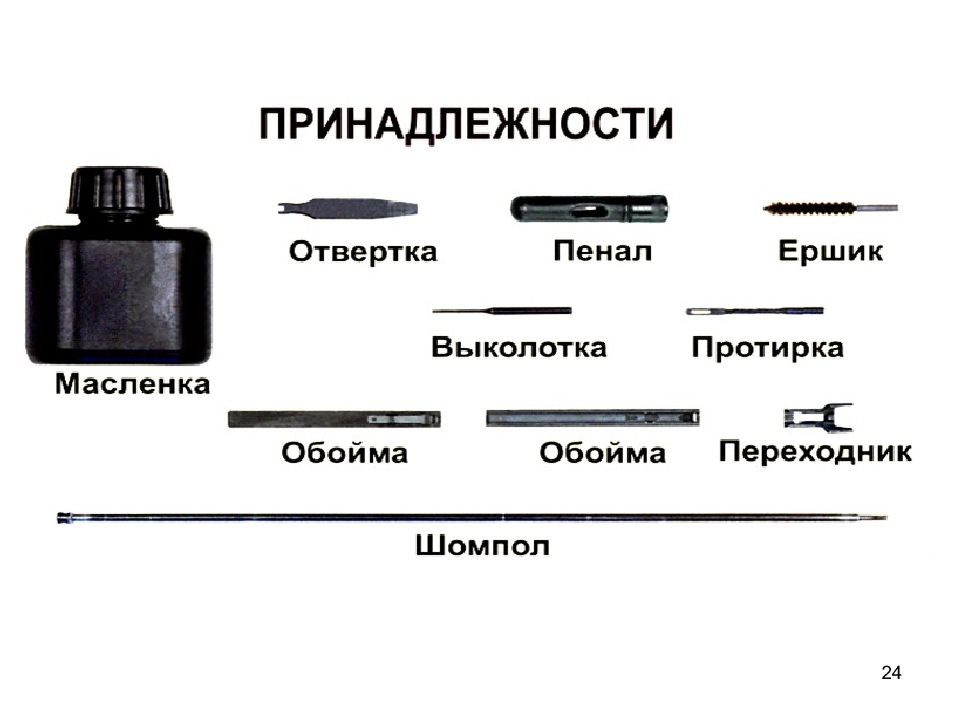

24

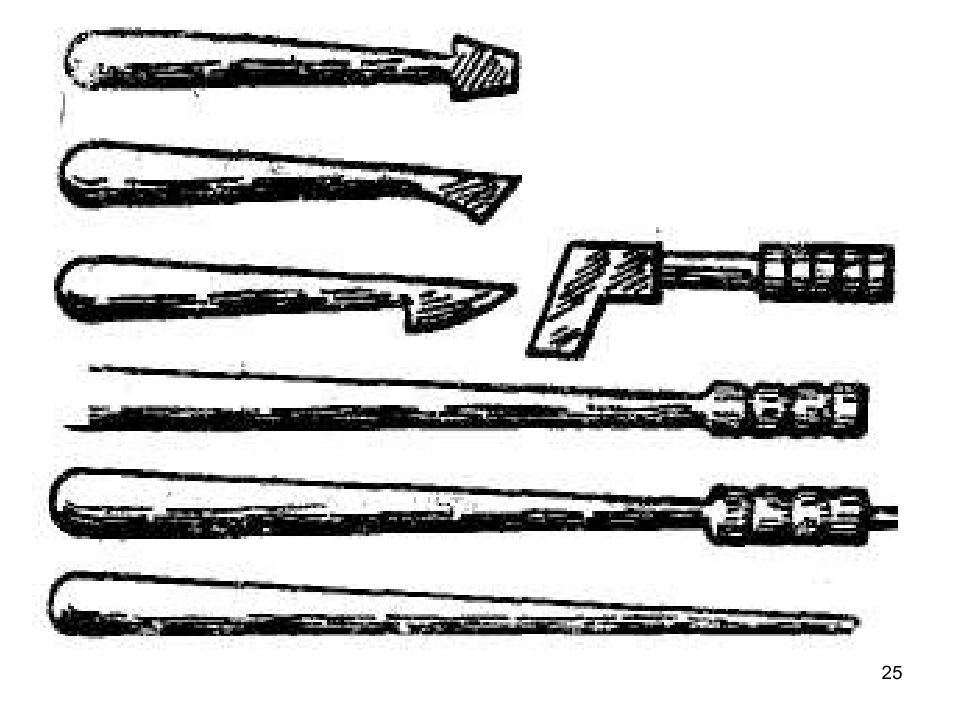

25
