ТЕМА : «Назначение и содержание Инструкции по сигнализации (ИСИ)» Время:- 4 часа

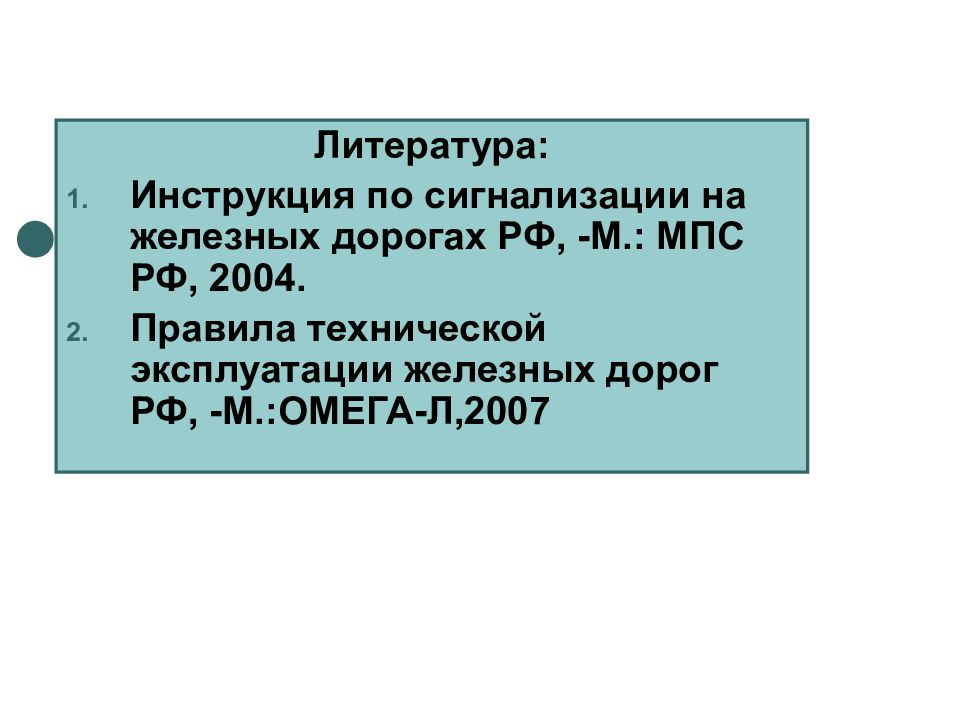

Литература: Инструкция по сигнализации на железных дорогах РФ, -М.: МПС РФ, 2004. Правила технической эксплуатации железных дорог РФ, -М.:ОМЕГА-Л,2007
1.Назначение и содержание Инструкции по сигнализации 2. Сигналы и светофоры 3. Сигналы ограждения. 4. Ручные сигналы 5. Сигнальные указатели и знаки 6. Сигналы, применяемые при маневровой работе 7. Сигналы, применяемые для обозначения поездов, локомотивов и других подвижных единиц 8. Звуковые сигналы. 9.Сигналы тревоги и специальные указатели.
Инструкция по сигнализации на железных дорогах Российской Федерации ( ИСИ) устанавливает систему видимых и звуковых сигналов для передачи приказов и указаний, относящихся к движению поездов и маневровой работе, а также типы сигнальных приборов, при помощи которых эти сигналы подаются.

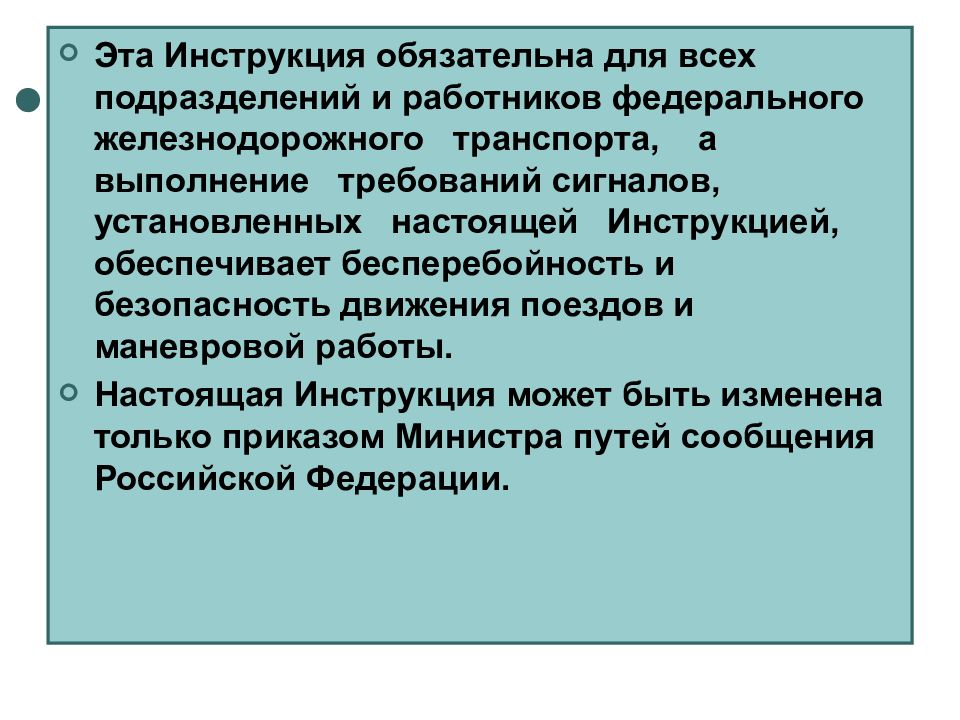

Эта Инструкция обязательна для всех подразделений и работников федерального железнодорожного транспорта, а выполнение требований сигналов, установленных настоящей Инструкцией, обеспечивает бесперебойность и безопасность движения поездов и маневровой работы. Настоящая Инструкция может быть изменена только приказом Министра путей сообщения Российской Федерации.
Все инструкции и другие указания, относящиеся к сигнализации на железных дорогах, должны строго соответствовать требованиям настоящей Инструкции. Инструкция по сигнализации на железных дорогах Российской Федерации (ЦРБ-757) утверждена 26 мая 2000 года. Она устанавливает систему видимых и звуковых сигналов для передачи приказов и указаний, относящихся к движению поездов и маневровой работе, а также типы сигнальных приборов, с помощью которых эти сигналы подаются.
Общие положения Глава 1 – Сигналы Глава 2 - Светофоры Глава 3 – Сигналы ограждения Глава 4 – Ручные сигналы Глава 5 – Сигнальные указатели и знаки Глава 6 – Сигналы, применяемые при маневровой работе Глава 7 – Сигналы, применяемые для обозначения поездов, локомотивов и других подвижных единиц Глава 8 – Звуковые сигналы Глава 9 – Сигналы тревоги и специальные указатели
2. Сигналы и светофоры
Движение поездов по перегонам, поездная и маневровая работа на станциях осуществляются в условиях непрерывно меняющейся обстановки. В этих условиях для быстрой передачи на расстояния различных приказов и указаний локомотивным бригадам и другим работникам, связанным с движением поездов, применяют железнодорожную сигнализацию.

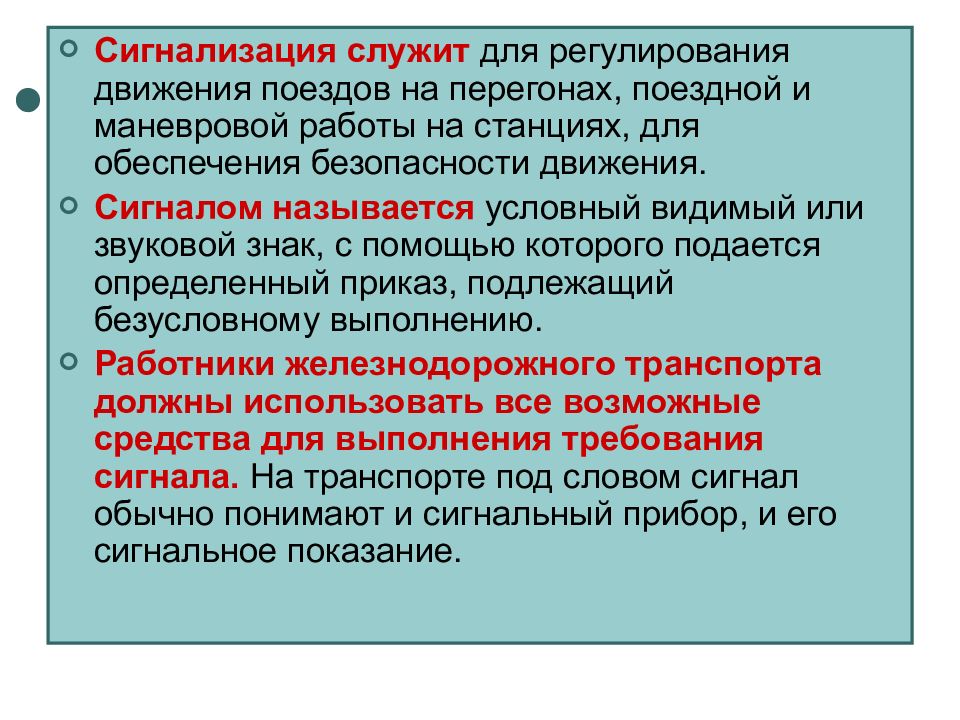

Сигнализация служит для регулирования движения поездов на перегонах, поездной и маневровой работы на станциях, для обеспечения безопасности движения. Сигналом называется условный видимый или звуковой знак, с помощью которого подается определенный приказ, подлежащий безусловному выполнению. Работники железнодорожного транспорта должны использовать все возможные средства для выполнения требования сигнала. На транспорте под словом сигнал обычно понимают и сигнальный прибор, и его сигнальное показание.
Значения сигнальных показаний, единые для всех железных дорог России, стран СНГ и Балтии, установлены Инструкцией по сигнализации на железных дорогах. Применяемые на транспорте сигналы по способу их восприятия подразделяют на видимые и звуковые
Видимые сигналы обозначаются: цветом огней, щитов, флагов, дисков; числом и взаимным положением сигнальных показаний; режимом горения сигналь- ных огней; формой переносных сигнальных щитов. Достоинство видимых сигналов заключается в том, что они могут быть переданы на большее расстояние, чем звуковые сигналы.
дневные, подаваемые в светлое время суток и сигнализирующие цветом окраски щита, флага, диска; ночные, сигнализирующие огнями установленных цветов и подаваемые в темное время суток; круглосуточные, подаваемые одинаково как в светлое, так и в темное время суток и сигнализирующие цветом, режимом горения и сочетанием огней. В тоннелях применяются только ночные или круглосуточные сигналы.
Видимые сигналы подаются светофорами, флагами, фонарями, щитами и дисками. Назначение этих приборов, их сигнальные показания, места установки и порядок пользования определены ПТЭ и Инструкцией по сигнализации на железных дорогах Российской Федерации.
постоянные (светофоры, устанавливаемые в определенных местах железнодорожного пути, и локомотивные светофоры); переносные (щиты, флаги, фонари на шестах, предназначенные для временного ограждения тех или иных участков пути и подвижного состава); ручные (флаги, диски, фонари, посредством которых подают различные команды и указания); поездные (диски, флаги и фонари для обозначения головы и хвоста поезда).
В качестве постоянных сигналов на железных дорогах применяются светофоры, которые используют во всех системах железнодорожной автоматики и телемеханики. По назначению постоянные сигналы делят на основные и предупредительные. Основные сигналы ограждают станции и блок-участки на перегонах и разрешают или запрещают движение поездов по этим пунктам или участкам. Предупредительные сигналы извещают о приближении к основным сигналам и об их показаниях. Сигналы ограждения

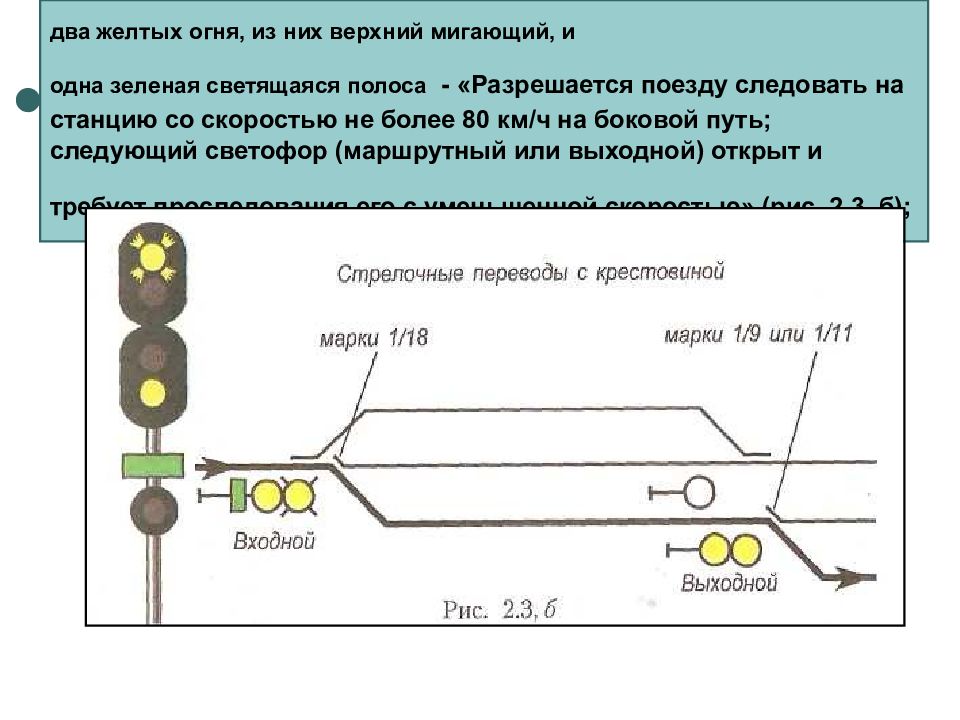

2.6. Пригласительный сигнал - один лунно-белый мигающий огонь разрешает поезду проследовать светофор с красным огнем (или погасшим) и продолжать движение до следующего светофора (или до предельного столбика при приеме на путь без выходного светофора) со скоростью не более 20 км/ч особой бдительностью и готовностью немедленно остановиться, если встретится препятствие для дальнейшего движения (рис. 2.5). Этот сигнал применяется на входных, а также маршрутных и выходных (кроме групповых) светофорах.

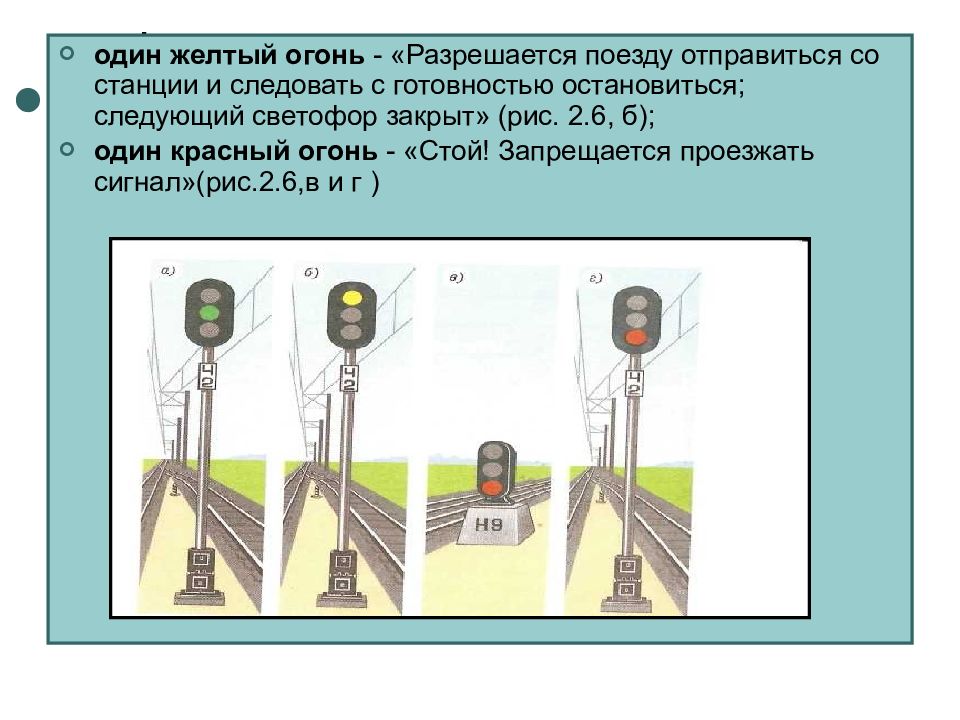

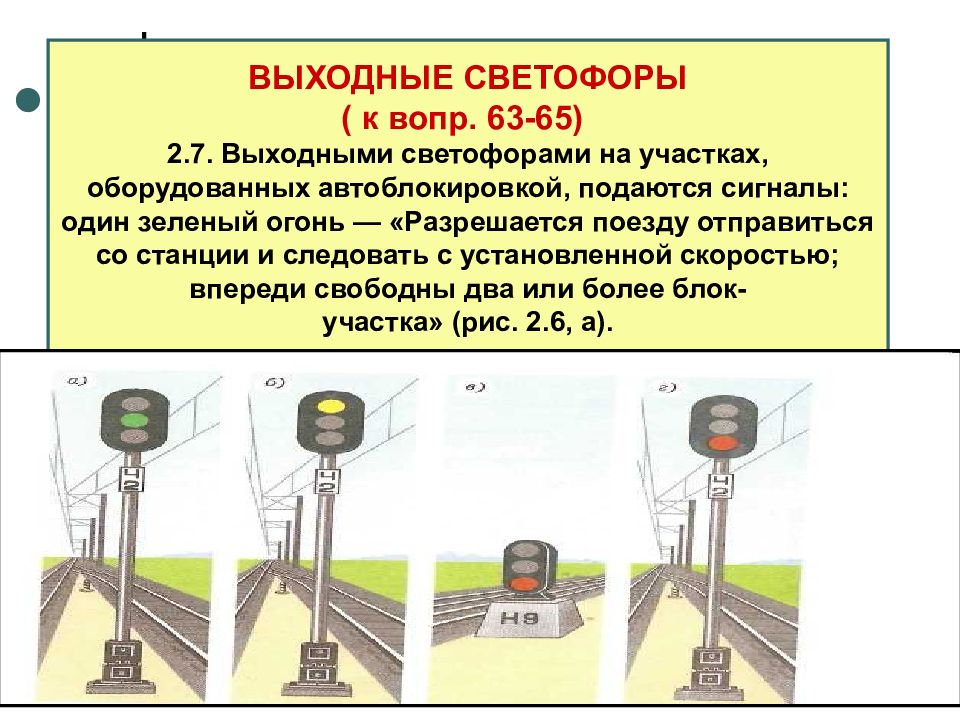

один желтый огонь - «Разрешается поезду отправиться со станции и следовать с готовностью остановиться; следующий светофор закрыт» (рис. 2.6, б); один красный огонь - «Стой! Запрещается проезжать сигнал»(рис.2.6,в и г )
два желтых огня, из них верхний мигающий, - «Разрешается поезду отправиться со станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт» (рис. 2.6, д); два желтых огня - «Разрешается поезду отправиться со станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор закрыт» (рис. 2.6,е);
2.11. При наличии ответвления, оборудованного путевой блокировкой, а также для указания пути, на который отправляется поезд на многопутных участках, оборудованных путевой блокировкой, и на двухпутных участках, оборудованных двусторонней автоблокировкой, огни выходного светофора в необходимых случаях, установленных МПС России, дополняются соответствующим показанием маршрутного указателя.

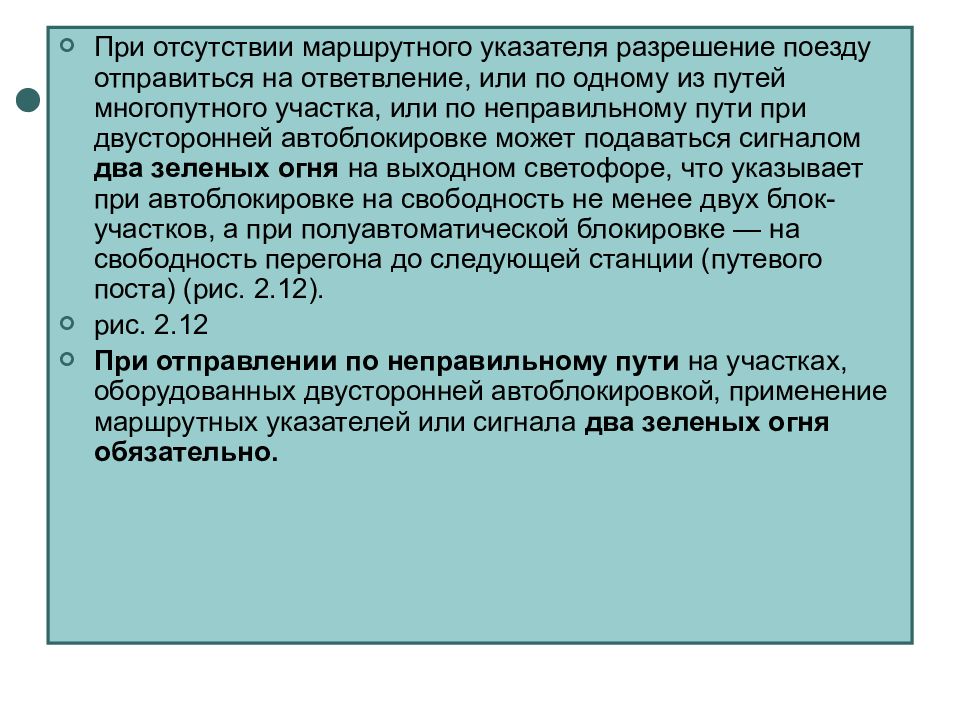

При отсутствии маршрутного указателя разрешение поезду отправиться на ответвление, или по одному из путей многопутного участка, или по неправильному пути при двусторонней автоблокировке может подаваться сигналом два зеленых огня на выходном светофоре, что указывает при автоблокировке на свободность не менее двух блок-участков, а при полуавтоматической блокировке — на свободность перегона до следующей станции (путевого поста) (рис. 2.12). рис. 2.12 При отправлении по неправильному пути на участках, оборудованных двусторонней автоблокировкой, применение маршрутных указателей или сигнала два зеленых огня обязательно.

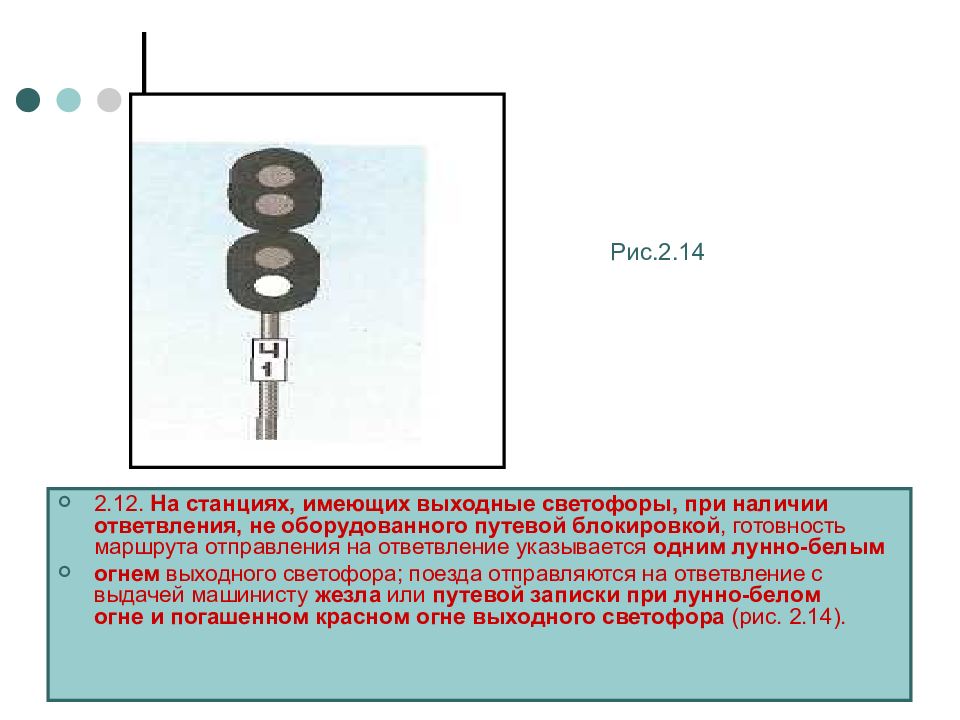

2.12. На станциях, имеющих выходные светофоры, при наличии ответвления, не оборудованного путевой блокировкой, готовность маршрута отправления на ответвление указывается одним лунно-белым огнем выходного светофора; поезда отправляются на ответвление с выдачей машинисту жезла или путевой записки при лунно-белом огне и погашенном красном огне выходного светофора (рис. 2.14). Рис.2.14

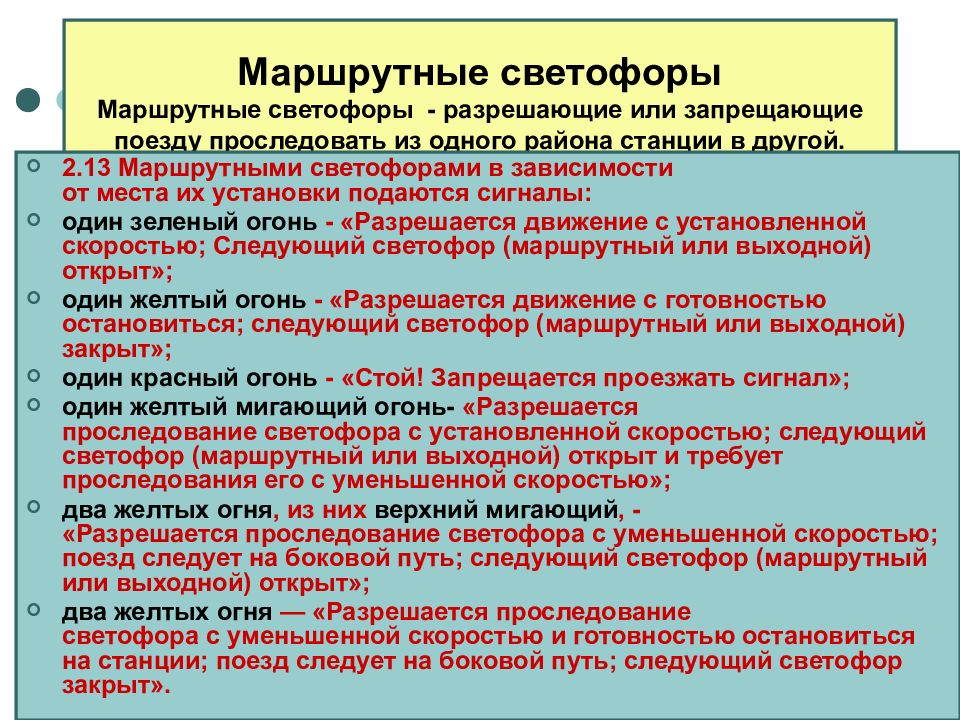

2.13 Маршрутными светофорами в зависимости от места их установки подаются сигналы: один зеленый огонь - «Разрешается движение с установленной скоростью; Следующий светофор (маршрутный или выходной) открыт»; один желтый огонь - «Разрешается движение с готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт»; один красный огонь - «Стой! Запрещается проезжать сигнал»; один желтый мигающий огонь- «Разрешается проследование светофора с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью»; два желтых огня, из них верхний мигающий, - «Разрешается проследование светофора с уменьшенной скоростью; поезд следует на боковой путь; следующий светофор (маршрутный или выходной) открыт»; два желтых огня — «Разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться на станции; поезд следует на боковой путь; следующий светофор закрыт».
2.14. Проходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы: один зеленый огонь — «Разрешается движение с установленной скоростью; впереди свободны два или более блок-участка» (рис. 2.15); один желтый огонь — «Разрешается движение с готовностью остановиться; следующий светофор за- крыт» (рис. 2.16);
Рис.2.15 Рис.2.16 Рис.217

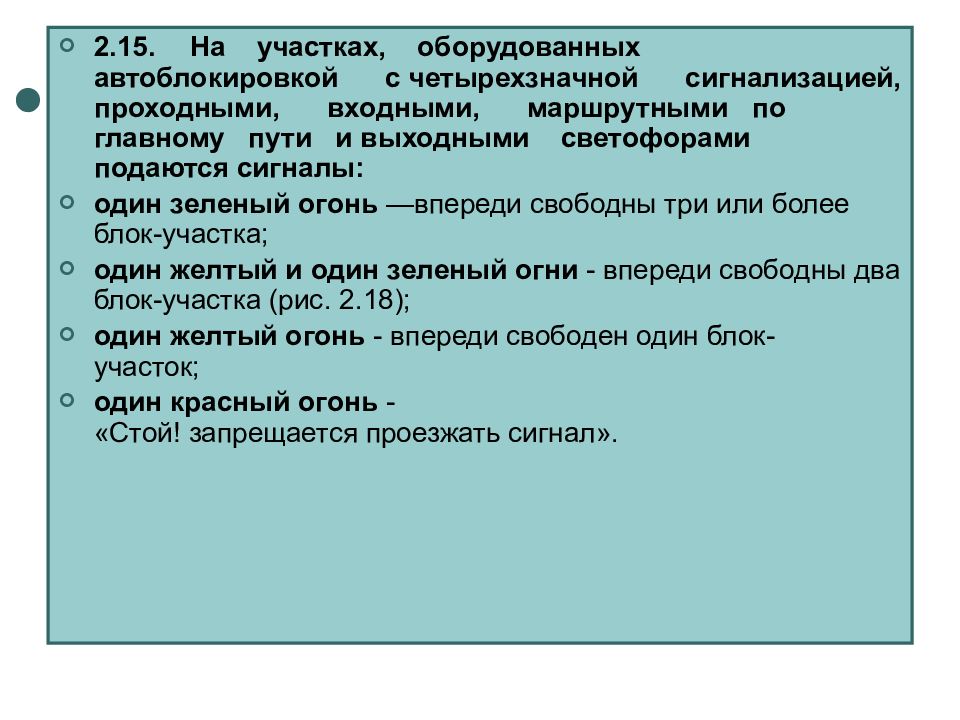

2.15. На участках, оборудованных автоблокировкой с четырехзначной сигнализацией, проходными, входными, маршрутными по главному пути и выходными светофорами подаются сигналы: один зеленый огонь —впереди свободны три или более блок-участка; один желтый и один зеленый огни - впереди свободны два блок-участка (рис. 2.18); один желтый огонь - впереди свободен один блок- участок; один красный огонь - «Стой! запрещается проезжать сигнал».
2.16. На участках, оборудованных автоблокировкой с трехзначной или четырехзначной сигнализацией, на проходных светофорах, расположенных перед входными светофорами (предвходных), применяются, кроме того, сигналы: один желтый мигающий огонь — «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой путь станции» (рис. 2.19, а); один зеленый мигающий огонь - «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его со скоростью не более 80 км/ч; поезд принимается на боковой путь станции» (рис 2.19, б). При движении по стрелочным переводам, допускающим следование на боковой путь станции со скоростью до 120 км/ч, на предвходном светофоре также подается сигнал — один зеленый мигающий огонь. На мачте предвходного светофора устанавливается оповестительная табличка с отражателями на ней (см. рис. 2.19).
Рис. 2.20 Рис. 2.21

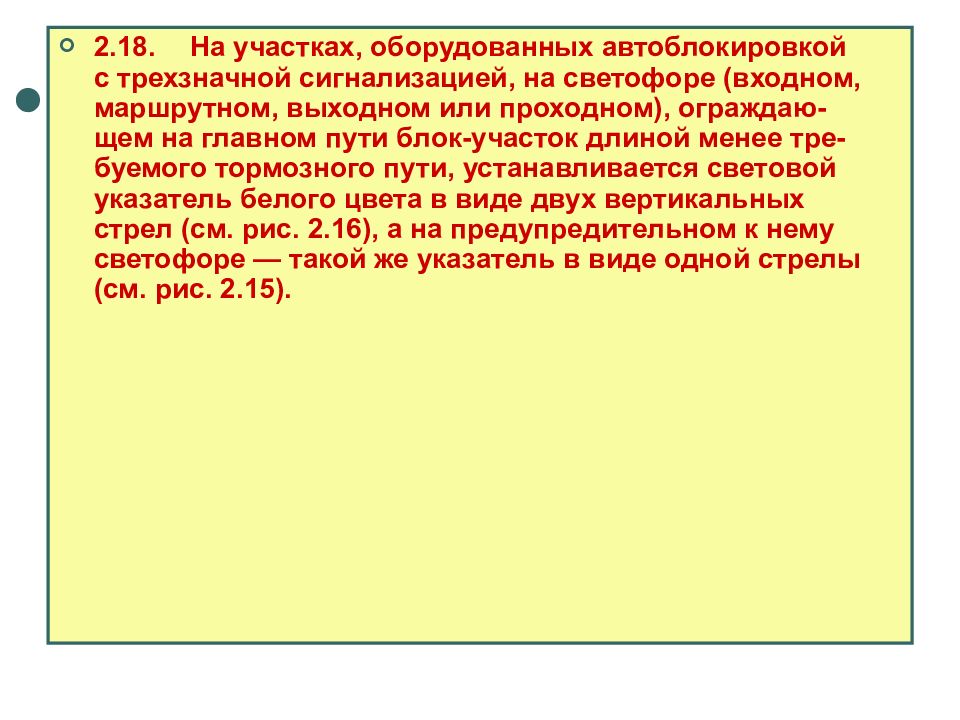

2.18. На участках, оборудованных автоблокировкой с трехзначной сигнализацией, на светофоре (входном, маршрутном, выходном или проходном), ограждаю- щем на главном пути блок-участок длиной менее тре- буемого тормозного пути, устанавливается световой указатель белого цвета в виде двух вертикальных стрел (см. рис. 2.16), а на предупредительном к нему светофоре — такой же указатель в виде одной стрелы (см. рис. 2.15).
2.19. На участках с автоблокировкой условно-разрешающий сигнал проходного светофора, расположенного на затяжном подъеме, подаваемый щитом с отражательным _ знаком прозрачно-белого цвета в виде буквы «Т» (рис. 2.22), разрешает грузовому поезду проследование светофора с красным огнем со скоростью не более 20 км/ч с особой бдительностью и готовностью немедленно остановиться, если встретится препятствие для дальнейшего движения.
2.20. Светофорами прикрытия подаются сигналы: один зеленый огонь — «Разрешается движение с установленной скоростью»; один красный огонь —«Стой! Запрещается проез- жать сигнал».
2.21. Заградительными светофорами подается сигнал один красный огонь — «Стой! Запрещается проезжать сигнал» (рис. 2.23, а). Предупредительными светофорами перед заградительными подается сигнал один желтый огонь — «Разрешается движение с готовностью остановиться; основной заградительный светофор за- крыт» (рис. 2.23, б).

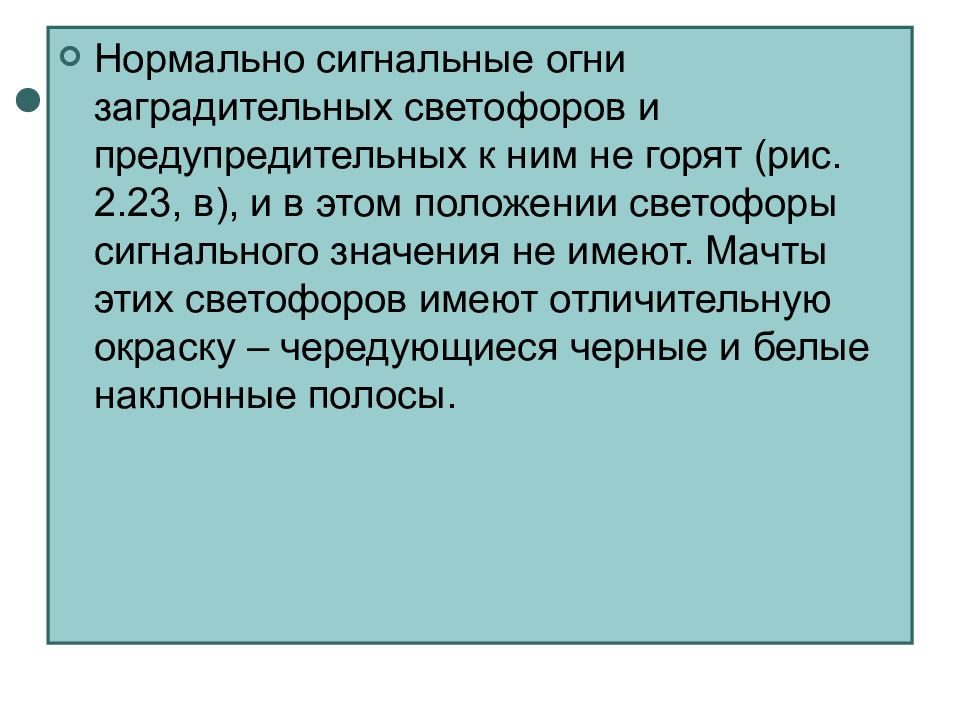

Нормально сигнальные огни заградительных светофоров и предупредительных к ним не горят (рис. 2.23, в), и в этом положении светофоры сигнального значения не имеют. Мачты этих светофоров имеют отличительную окраску – чередующиеся черные и белые наклонные полосы.

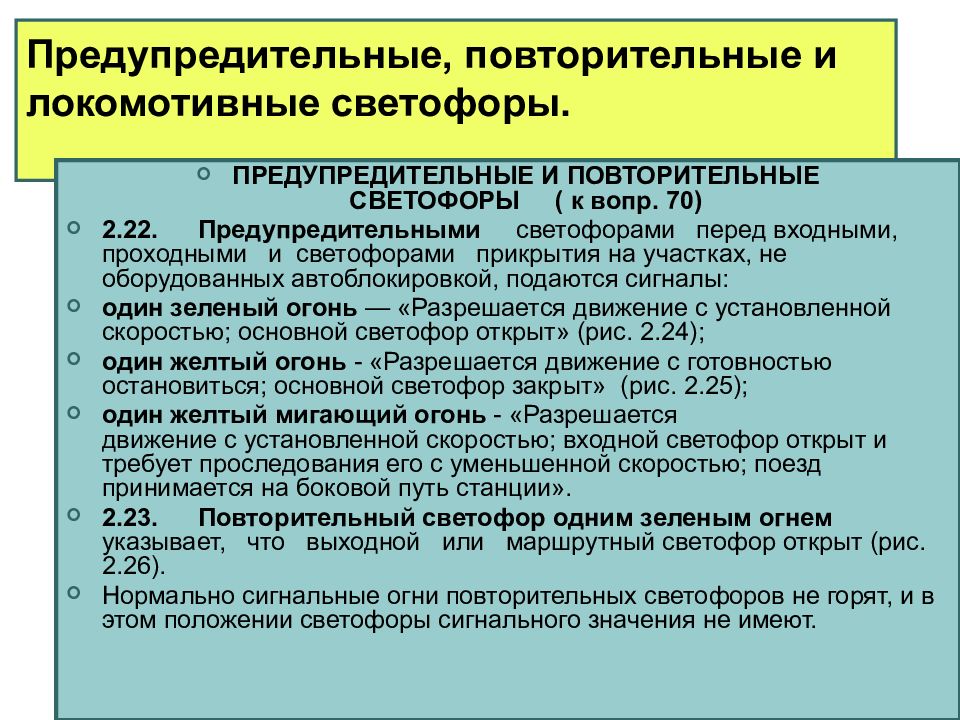

ПРЕДУПРЕДИТЕЛЬНЫЕ И ПОВТОРИТЕЛЬНЫЕ СВЕТОФОРЫ ( к вопр. 70) 2.22. Предупредительными светофорами перед входными, проходными и светофорами прикрытия на участках, не оборудованных автоблокировкой, подаются сигналы: один зеленый огонь — «Разрешается движение с установленной скоростью; основной светофор открыт» (рис. 2.24); один желтый огонь - «Разрешается движение с готовностью остановиться; основной светофор закрыт» (рис. 2.25); один желтый мигающий огонь - «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой путь станции». 2.23. Повторительный светофор одним зеленым огнем указывает, что выходной или маршрутный светофор открыт (рис. 2.26). Нормально сигнальные огни повторительных светофоров не горят, и в этом положении светофоры сигнального значения не имеют.
Рис. 2.24 Рис. 2.25 Рис. 2.26

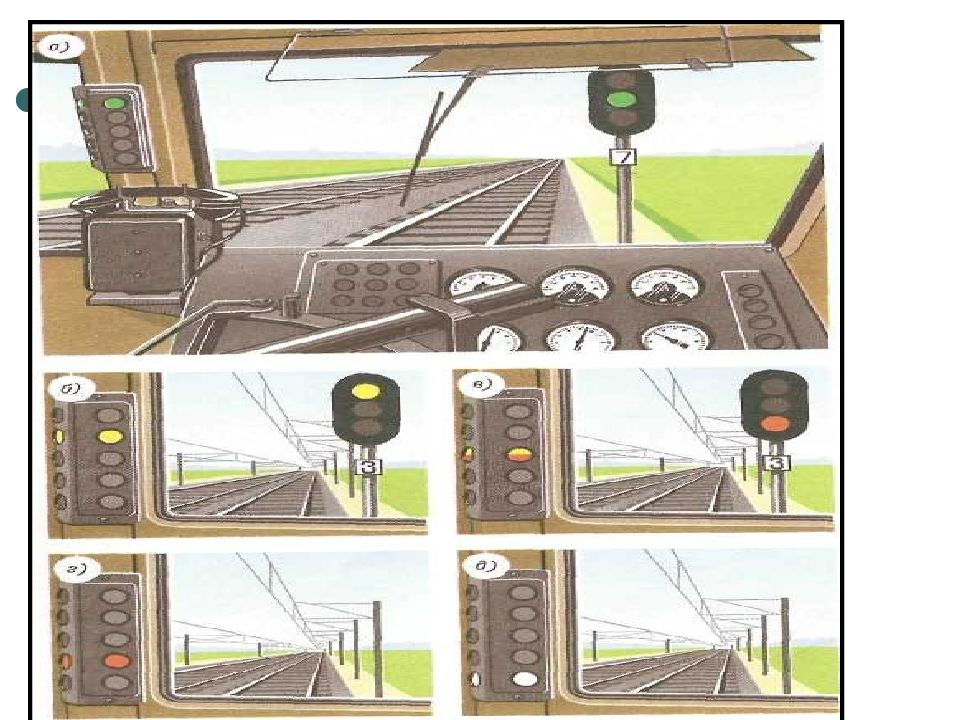

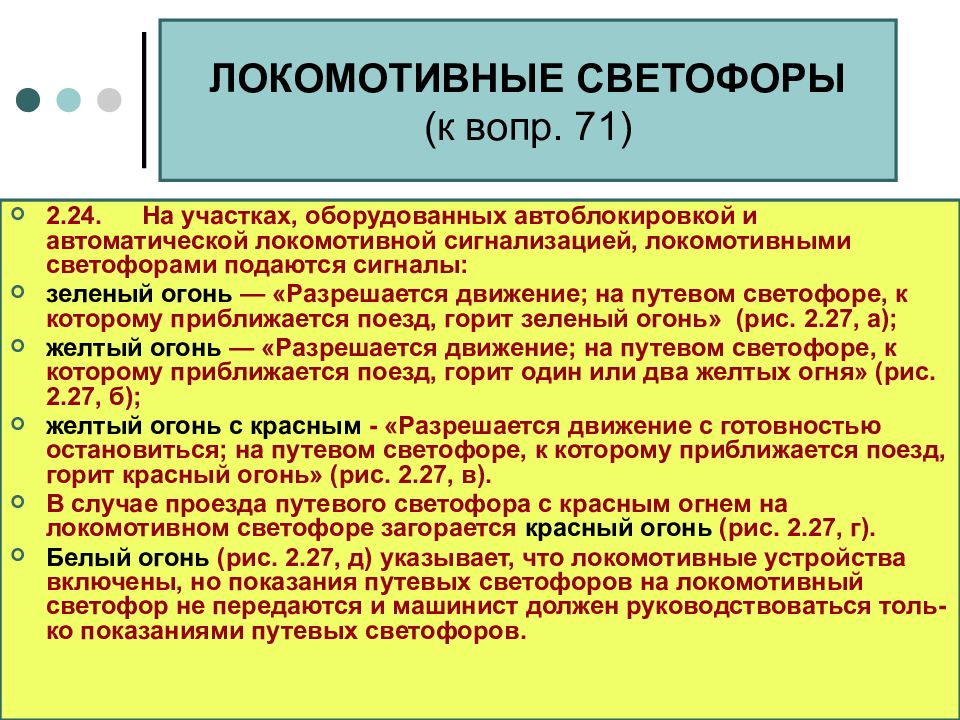

2.24. На участках, оборудованных автоблокировкой и автоматической локомотивной сигнализацией, локомотивными светофорами подаются сигналы: зеленый огонь — «Разрешается движение; на путевом светофоре, к которому приближается поезд, горит зеленый огонь» (рис. 2.27, а); желтый огонь — «Разрешается движение; на путевом светофоре, к которому приближается поезд, горит один или два желтых огня» (рис. 2.27, б); желтый огонь с красным - «Разрешается движение с готовностью остановиться; на путевом светофоре, к которому приближается поезд, горит красный огонь» (рис. 2.27, в). В случае проезда путевого светофора с красным огнем на локомотивном светофоре загорается красный огонь (рис. 2.27, г). Белый огонь (рис. 2.27, д) указывает, что локомотивные устройства включены, но показания путевых светофоров на локомотивный светофор не передаются и машинист должен руководствоваться толь- ко показаниями путевых светофоров.

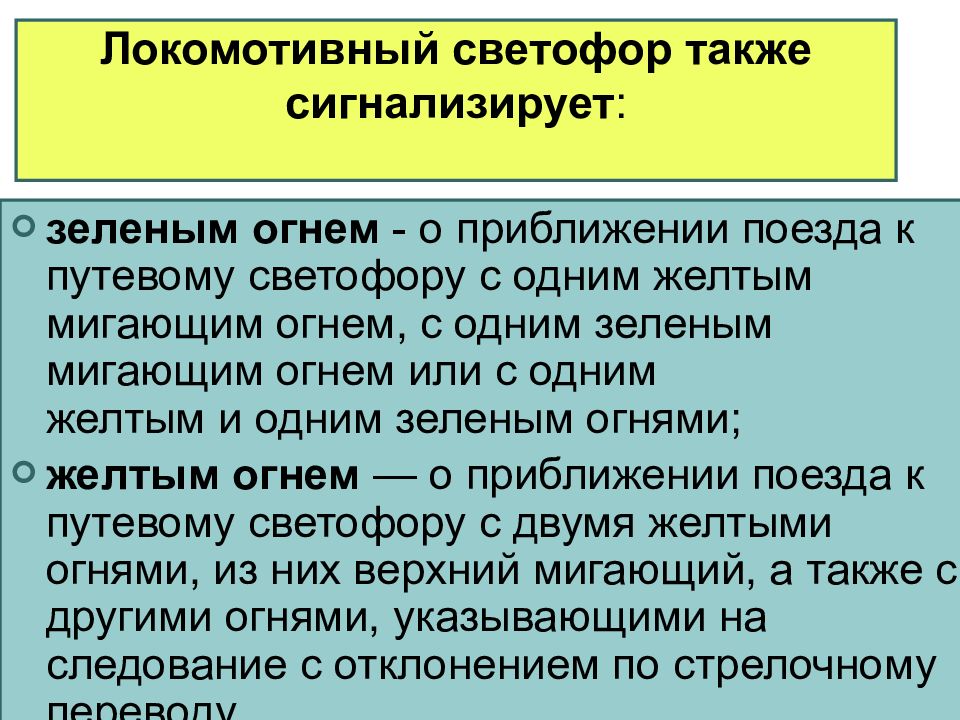

зеленым огнем - о приближении поезда к путевому светофору с одним желтым мигающим огнем, с одним зеленым мигающим огнем или с одним желтым и одним зеленым огнями; желтым огнем — о приближении поезда к путевому светофору с двумя желтыми огнями, из них верхний мигающий, а также с другими огнями, указывающими на следование с отклонением по стрелочному переводу.
зеленый огонь — «Разрешается движение с установленной скоростью, впереди свободны два или более блок-участка»; желтый огонь — «Разрешается движение с уменьшенной скоростью, впереди свободен один блок-участок»; желтый огонь с красным — «Разрешается движение с готовностью остановиться на блок-участке; следующий блок-участок занят». В случае вступления поезда на занятый блок-участок на локомотивном светофоре загорается красный огонь. Белый огонь указывает, что локомотивные устройства включены, сигналы с пути на локомотив не передаются. При подходе к путевым светофорам локомотивные светофоры подают сигналы, указанные в пункте 2.24 настоящей Инструкции.
Недействующие светофоры должны быть закрещены двумя планками, а сигнальные огни на них погашены Сигналы ограждения Сигналы ограждения

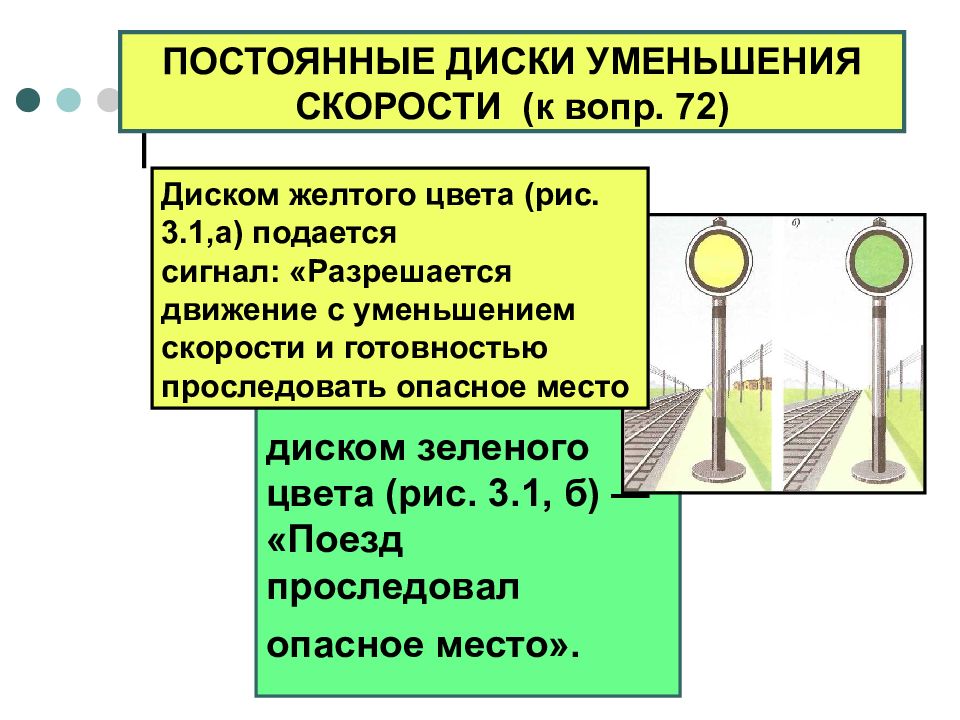

Диском желтого цвета (рис. 3.1,а) подается сигнал: «Разрешается движение с уменьшением скорости и готовностью проследовать опасное место ПОСТОЯННЫЕ ДИСКИ УМЕНЬШЕНИЯ СКОРОСТИ (к вопр. 72)
Схемы установки постоянных дисков уменьшения скорости и сигнальных знаков «Начало опасного места» и «Конец опасного места» на однопутном участке приведены на рис. 3.2, а, на одном из путей двухпутного участка — на рис. 3.2, б, па обоих путях двухпутного участка - на рис. 3.2, в. ( к вопр. 72)
3.2. К переносным сигналам относятся: щиты прямоугольной формы красного цвета с обеих сторон или с одной стороны красного, а с другой белого цвета, квадратные щиты желтого цвета (обратная сторона зеленого цвета), фонари на шестах с красным огнем, красные флаги на шестах.
квадратный щит желтого цвета днем и ночью (рис.3.3, б) при расположении опасного места: на перегоне — «Разрешается движение с уменьшением скорости, впереди опасное место, требующее остановки или проследования с уменьшенной скоростью»; на перегоне — «Разрешается движение с уменьшением скорости, впереди опасное место, требующее остановки или проследования с уменьшенной скоростью»; на главном пути станции - «Разрешается движение с уменьшением скорости, впереди опасное место, требующее проследования с уменьшенной скоростью»; на остальных станционных путях — «Разрешается проследование сигнала со скоростью, указанной в предупреждении, а при отсутствии его — со скоростью не более 25 км/ч». Обратная сторона квад- ратного щита (зеленого цве- та) днем и ночью (рис. 3.3, в) на перегоне и на главном пути станции указывает на то, что машинист имеет пра- во повысить скорость до ус- тановленной после проследо- вания опасного места всем составом.

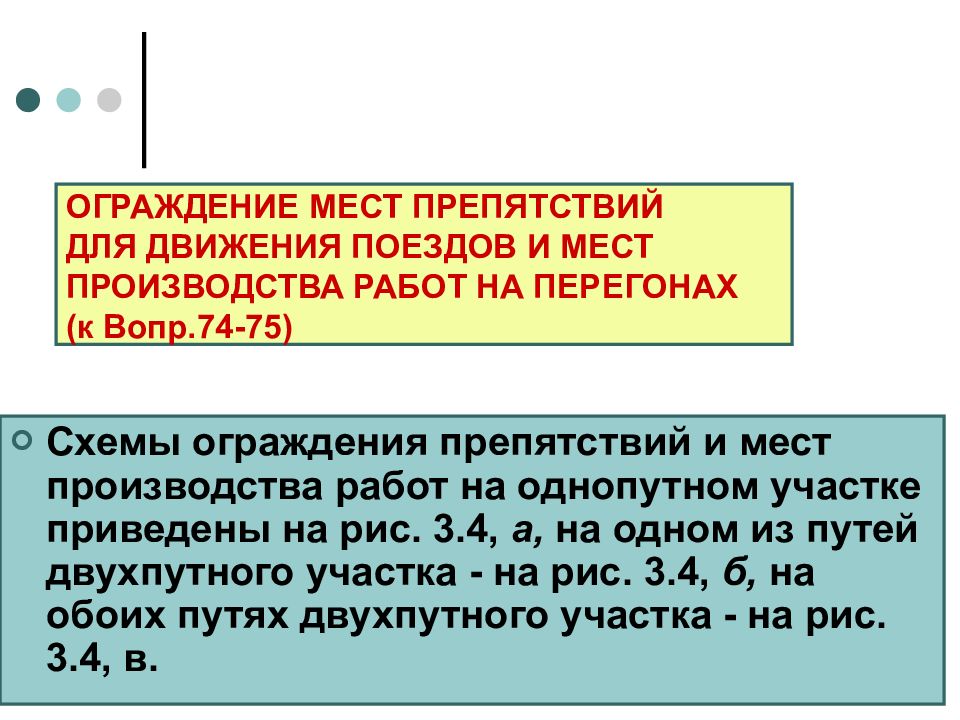

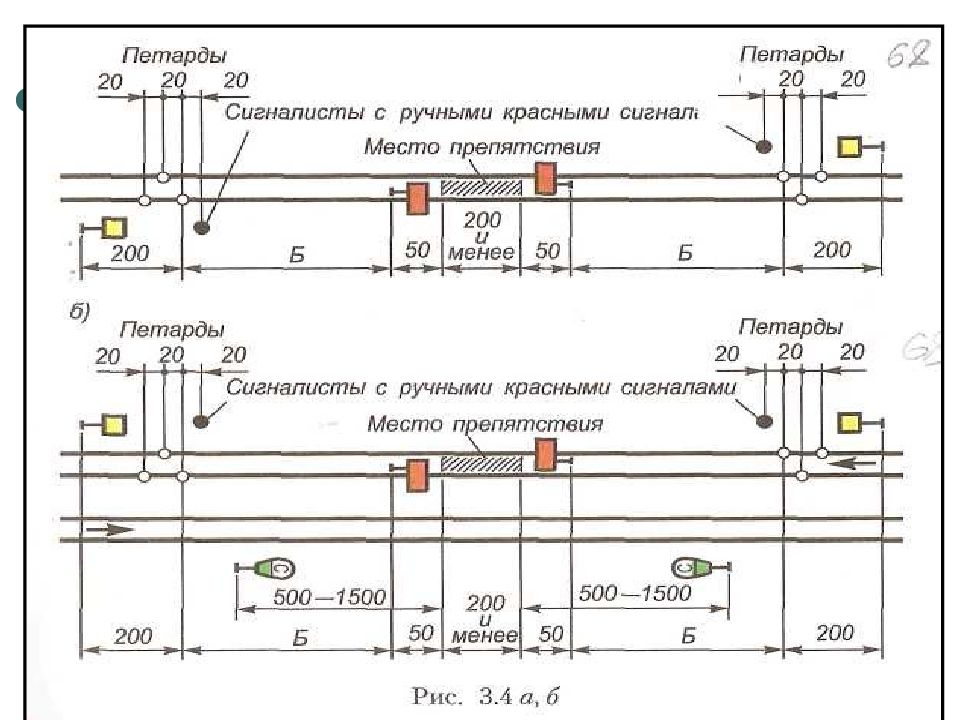

Схемы ограждения препятствий и мест производства работ на однопутном участке приведены на рис. 3.4, а, на одном из путей двухпутного участка - на рис. 3.4, б, на обоих путях двухпутного участка - на рис. 3.4, в.

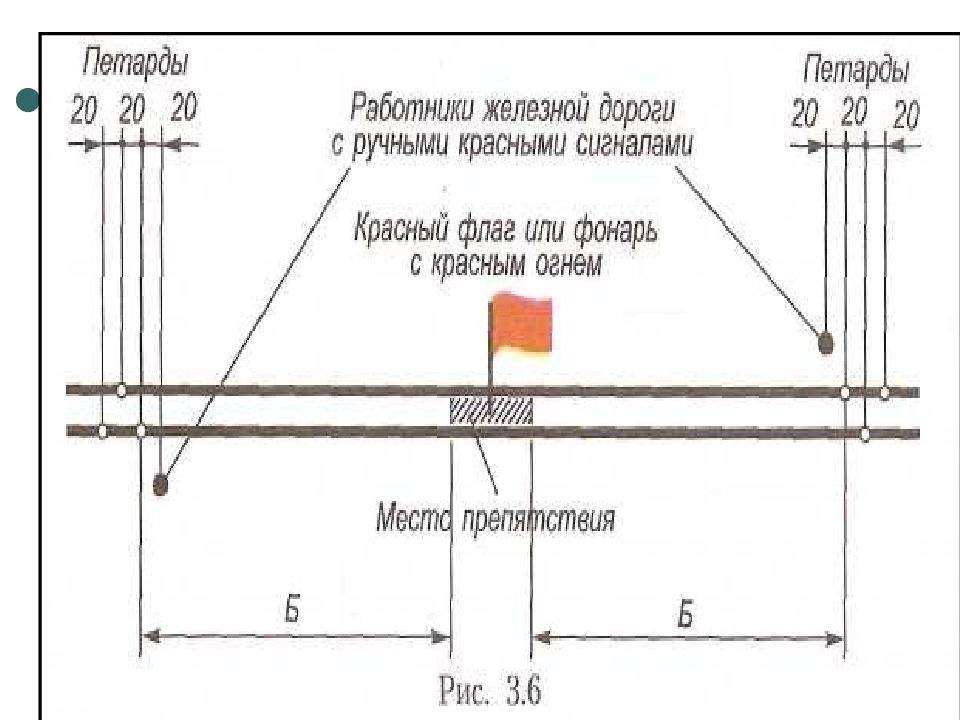

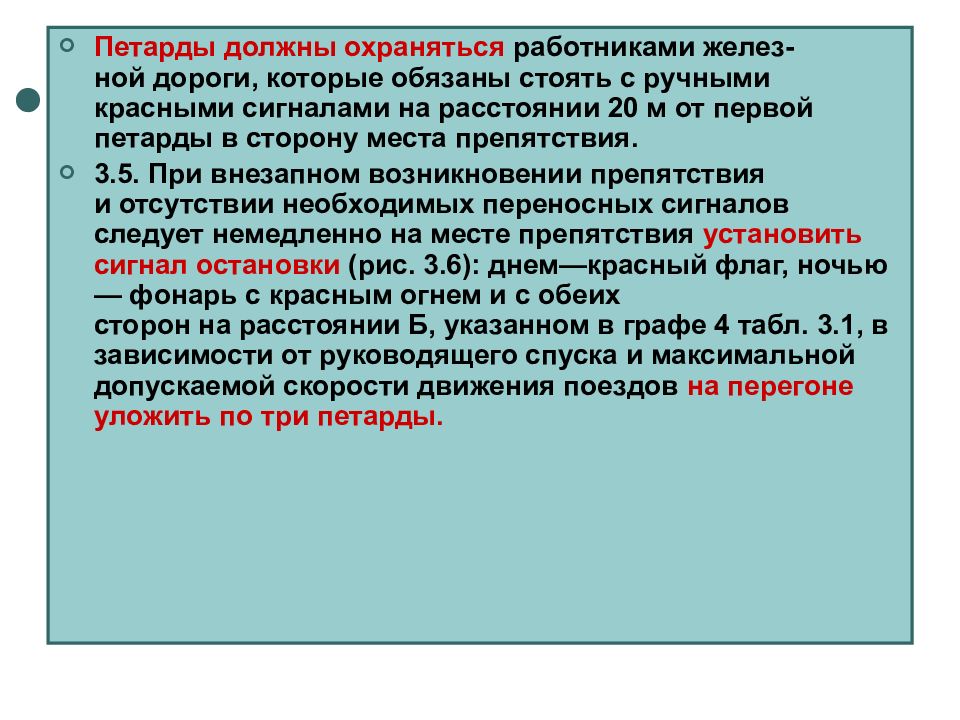

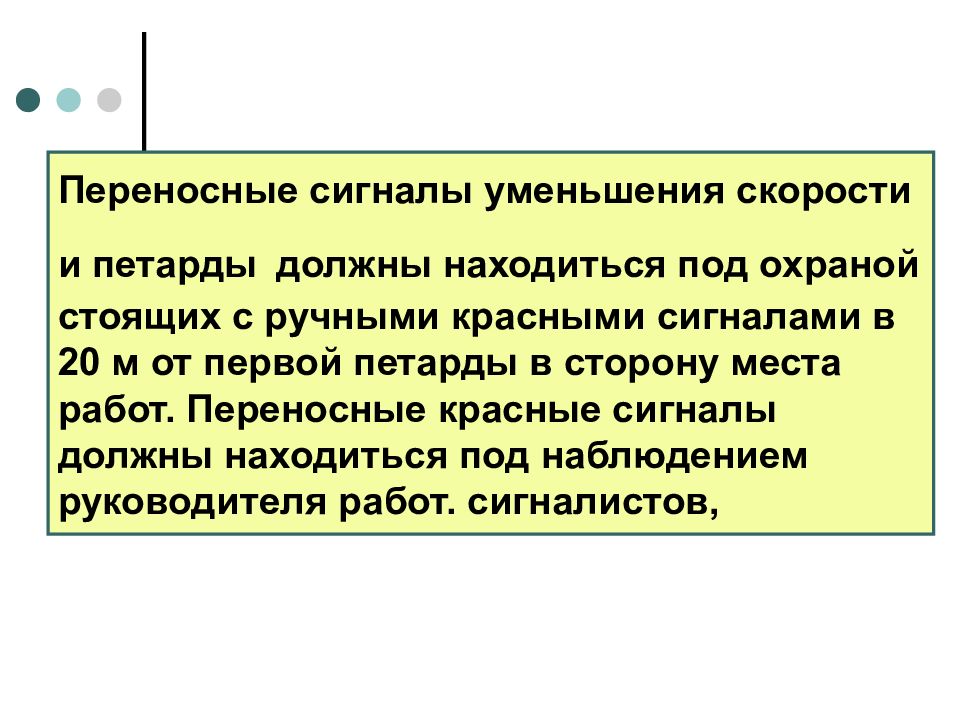

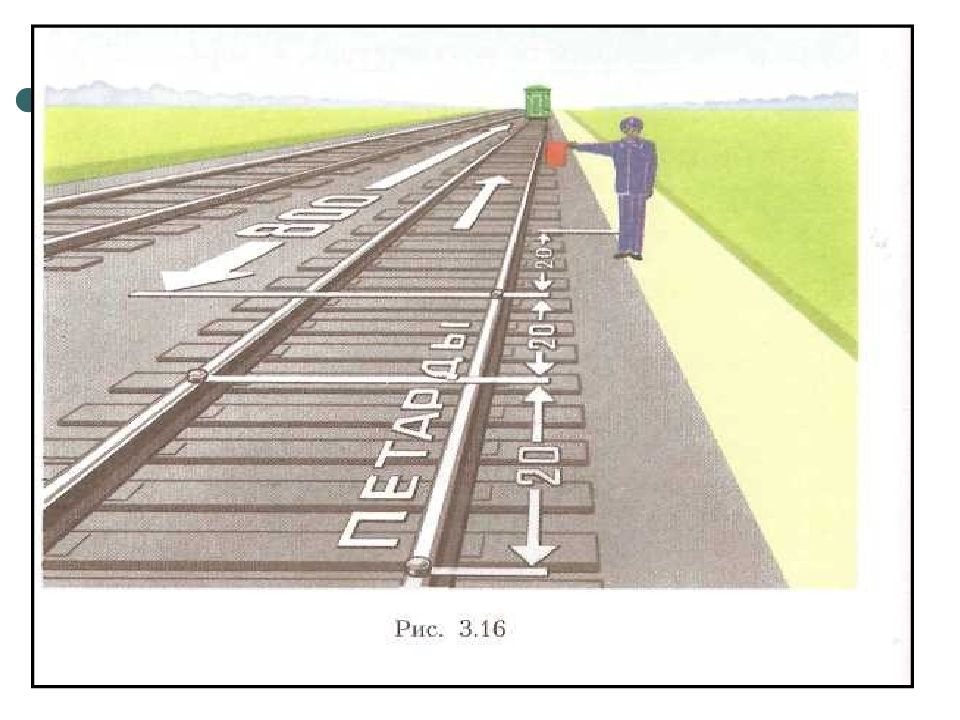

Петарды должны охраняться работниками желез- ной дороги, которые обязаны стоять с ручными красными сигналами на расстоянии 20 м от первой петарды в сторону места препятствия. 3.5. При внезапном возникновении препятствия и отсутствии необходимых переносных сигналов следует немедленно на месте препятствия установить сигнал остановки (рис. 3.6): днем—красный флаг, ночью — фонарь с красным огнем и с обеих сторон на расстоянии Б, указанном в графе 4 табл. 3.1, в зависимости от руководящего спуска и максимальной допускаемой скорости движения поездов на перегоне уложить по три петарды.

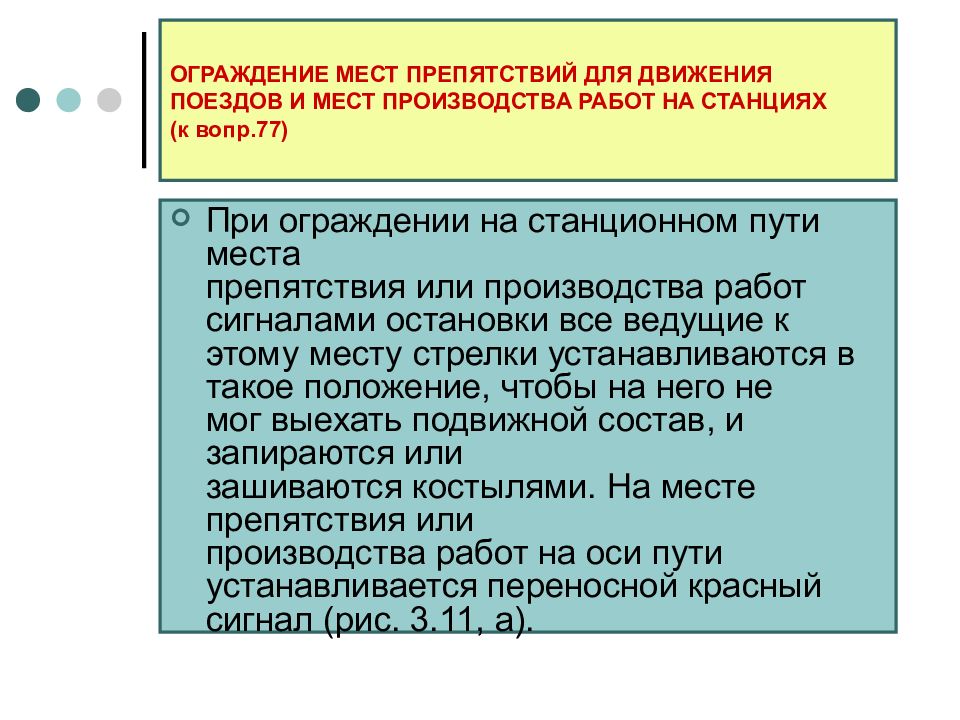

При ограждении на станционном пути места препятствия или производства работ сигналами остановки все ведущие к этому месту стрелки устанавливаются в такое положение, чтобы на него не мог выехать подвижной состав, и запираются или зашиваются костылями. На месте препятствия или производства работ на оси пути устанавливается переносной красный сигнал (рис. 3.11, а).
Если место, требующее уменьшения скорости, расположено на остальных станционных путях, то оно ограждается только переносными сигналами уменьшения скорости. Порядок установки этих сигналов указан на рис. 3.15.
3.12. Вагоны, ремонтируемые на станционных путях, и вагоны с опасными грузами класса I (взрывчатыми материалами), стоящие на отдельных путях, ограждаются переносными красными сигналами, устанавливаемыми на оси пути на расстоянии не менее 50 м (на сквозных путях — с обеих сторон, а на тупиковых путях — со стороны стрелочного перевода). Если в этом случае крайний вагон находится от предельного столбика менее чем на 50 м, то переносной красный сигнал с этой стороны устанавливается на оси пути против предельного столбика.
Проводник последнего пассажирского вагона, ограждающий остановившийся поезд, должен привести в действие ручной тормоз, уложить на расстоянии 800 м от хвоста поезда петарды, после чего отойти от места уложенных петард обратно к поезду на 20 м и показывать ручной красный сигнал в сторону перегона (рис. 3.16)

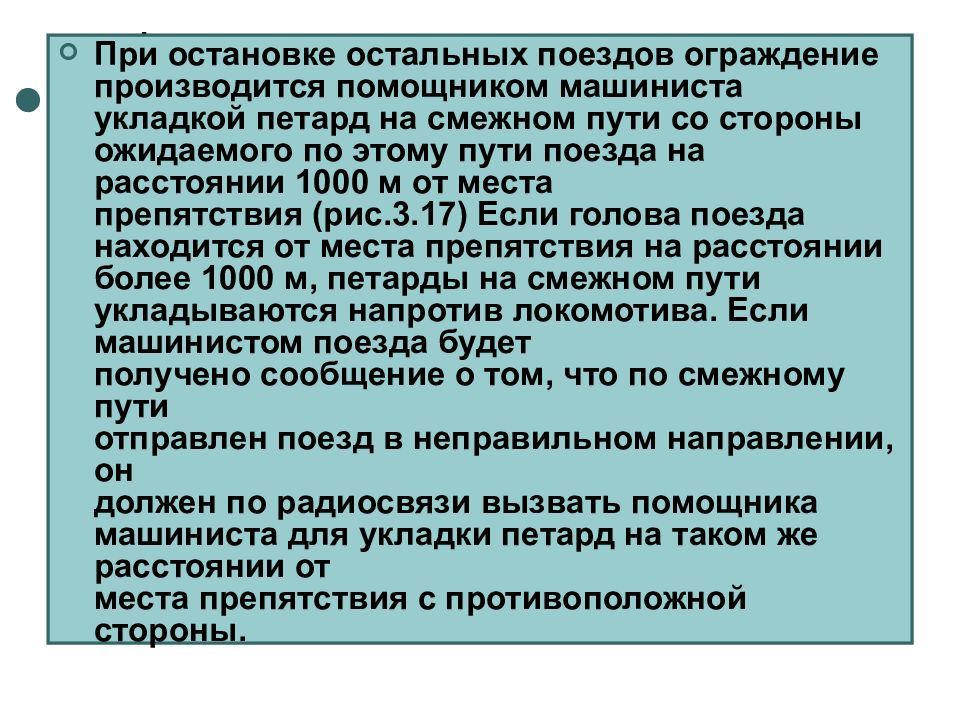

При остановке остальных поездов ограждение производится помощником машиниста укладкой петард на смежном пути со стороны ожидаемого по этому пути поезда на расстоянии 1000 м от места препятствия (рис.3.17) Если голова поезда находится от места препятствия на расстоянии более 1000 м, петарды на смежном пути укладываются напротив локомотива. Если машинистом поезда будет получено сообщение о том, что по смежному пути отправлен поезд в неправильном направлении, он должен по радиосвязи вызвать помощника машиниста для укладки петард на таком же расстоянии от места препятствия с противоположной стороны.
К ручным сигналам относятся: диски, флаги и фонари.
б) желтым развернутым флагом днем и желтым огнем ручного фонаря ночью - "Разрешается движение со скоростью, указанной в предупреждении или в приказе начальника железной дороги, а при отсутствии этих указаний - со скоростью не более 25 км/ч" (рис. 4.3). Желтый огонь ручного фонаря может применяться только в пределах станций. При отсутствии ночью ручного фонаря с желтым огнем сигнал уменьшения скорости на станции может подаваться медленным движением вверх и вниз ручного фонаря с прозрачно-белым огнем (рис. 4.4). Сигнал уменьшения скорости на перегоне ночью во всех случаях должен подаваться только медленным движением вверх и вниз ручного фонаря с прозрачно-белым огнем (см. рис. 4.4).
4.2. При опробовании автотормозов подаются сигналы: требование машинисту произвести пробное торможение (после устного предупреждения): днем - поднятой вертикально рукой; ночью - поднятым ручным фонарем с прозрачно-белым огнем (рис. 4.5). Машинист отвечает одним коротким свистком локомотива и приступает к торможению; требование машинисту отпустить тормоза: днем - движениями руки перед собой по горизонтальной линии, ночью - такими же движениями ручного фонаря с прозрачно-белым огнем (рис. 4.6). Машинист отвечает двумя короткими свистками локомотива и отпускает тормоза.
4.3. Дежурный по станции, где ему вменено в обязанность провожать поезда, при отправлении или проходе поезда по станции без остановки показывает: днем - поднятый вертикально в вытянутой руке ручной диск, окрашенный в белый цвет с черным окаймлением, или свернутый желтый флаг; ночью - поднятый ручной фонарь с зеленым огнем (рис. 4.7).
Для остановки пассажирского, почтово-багажного и грузо-пассажирского поезда, не имеющего ее по расписанию, дежурный по станции, где ему вменено в обязанность встречать поезда, должен показывать: днем - ручной красный диск или развернутый красный флаг; ночью - красный огонь ручного фонаря (рис. 4.8).

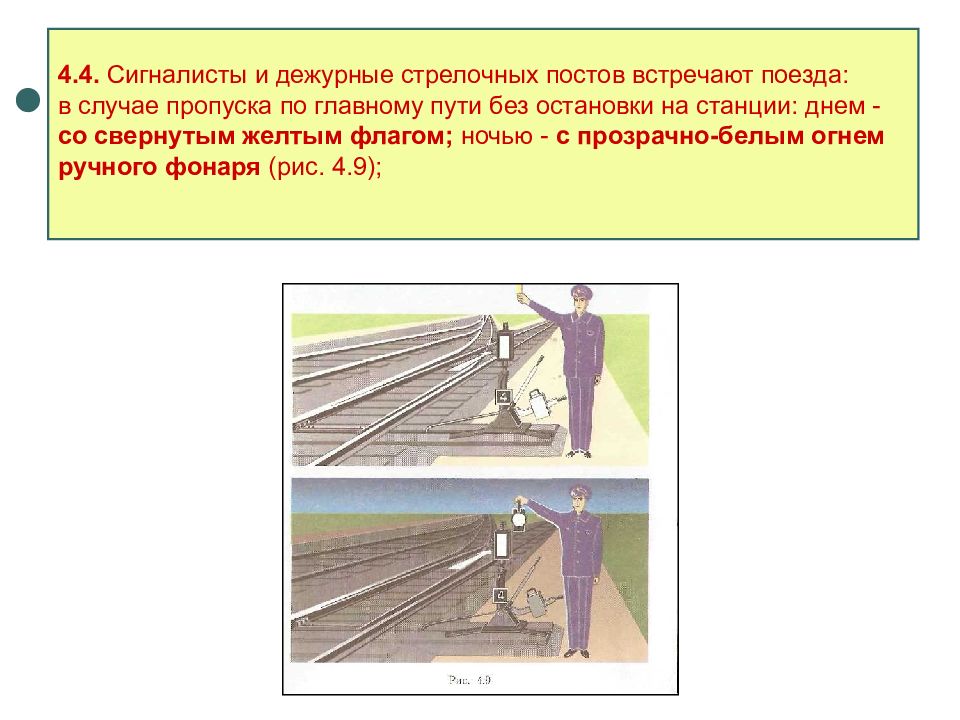

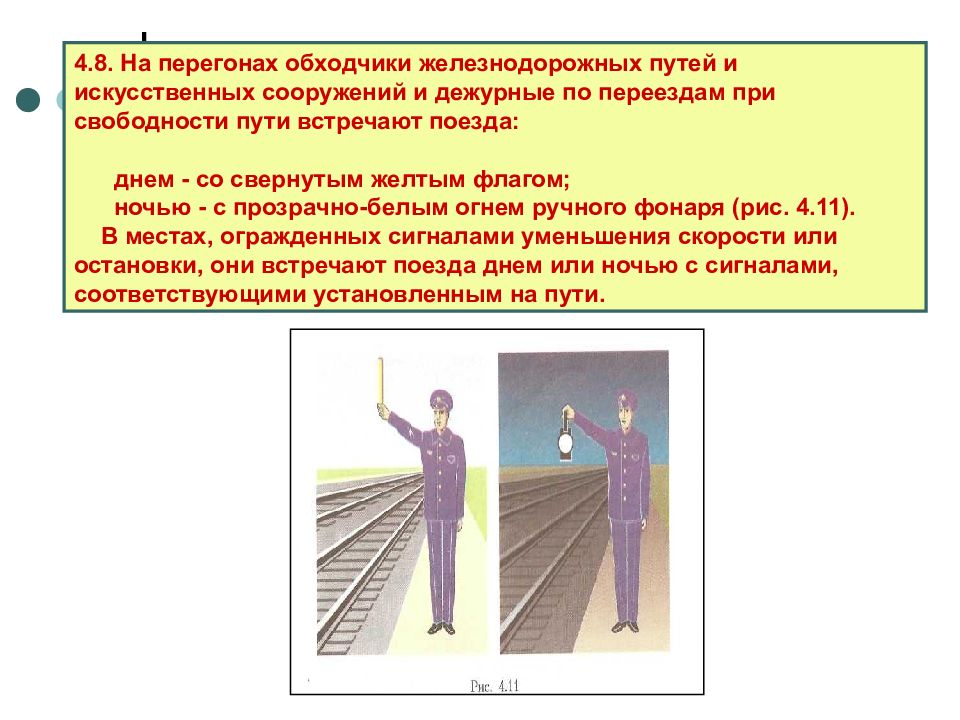

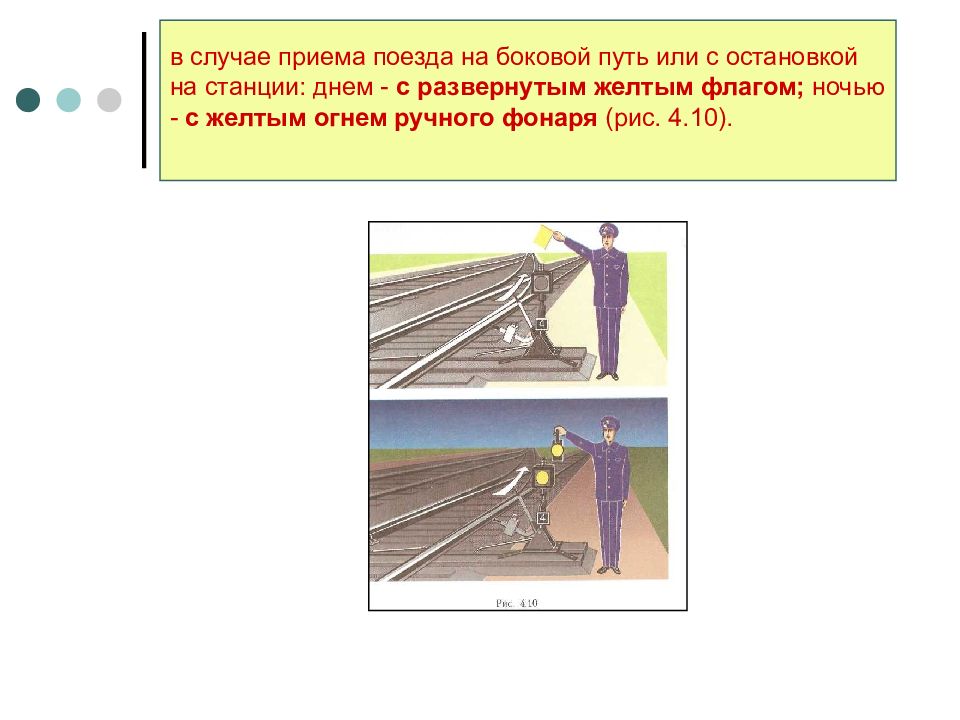

4.8. На перегонах обходчики железнодорожных путей и искусственных сооружений и дежурные по переездам при свободности пути встречают поезда: днем - со свернутым желтым флагом; ночью - с прозрачно-белым огнем ручного фонаря (рис. 4.11). В местах, огражденных сигналами уменьшения скорости или остановки, они встречают поезда днем или ночью с сигналами, соответствующими установленным на пути.

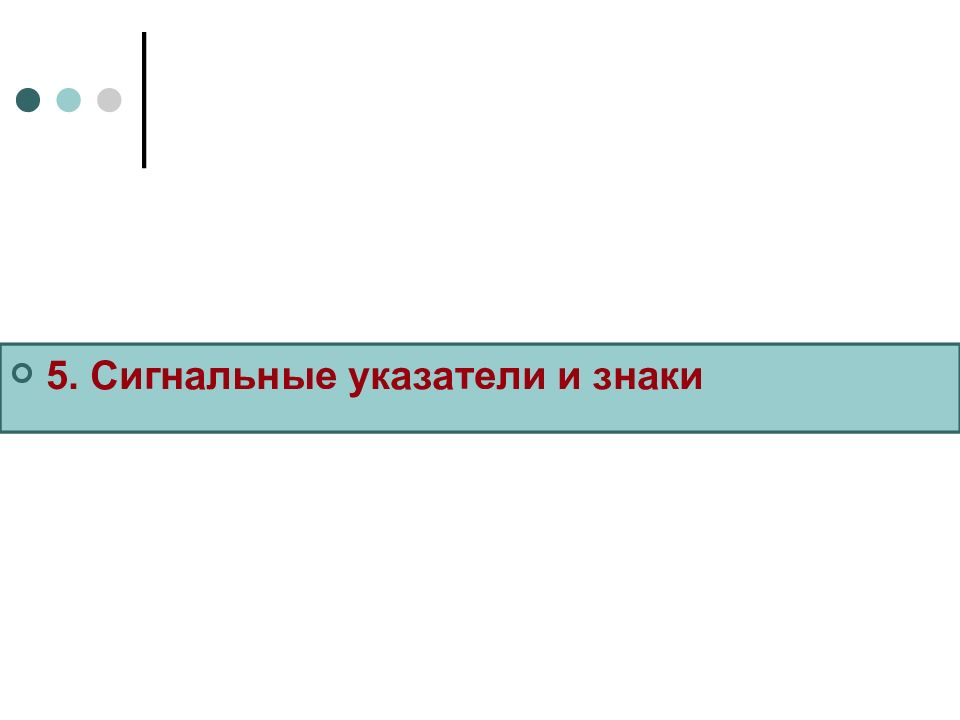

5. Сигнальные указатели и знаки

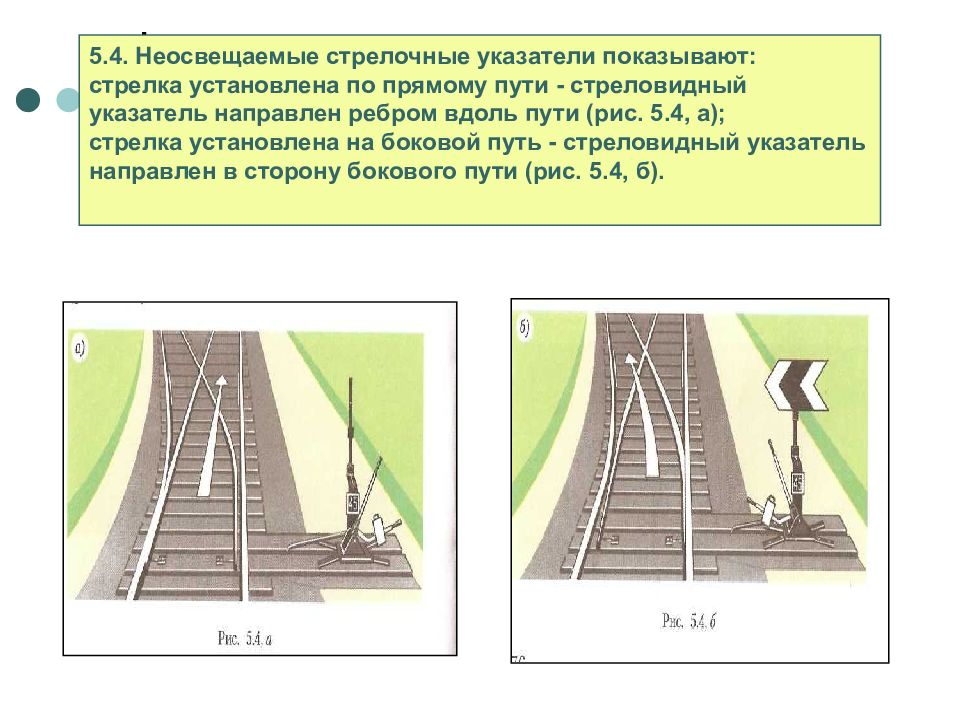

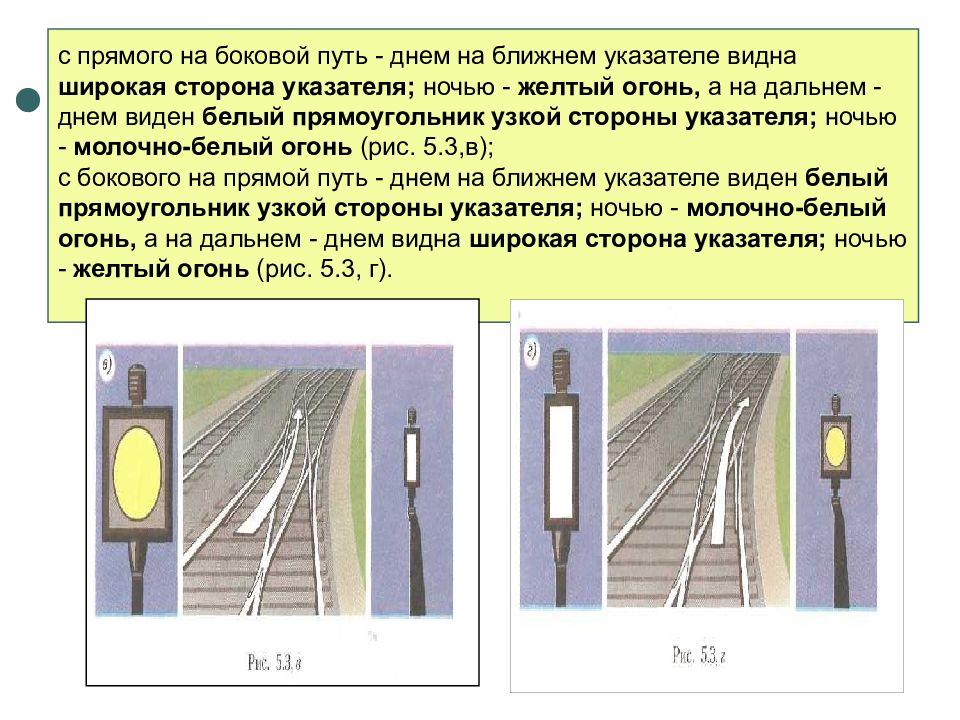

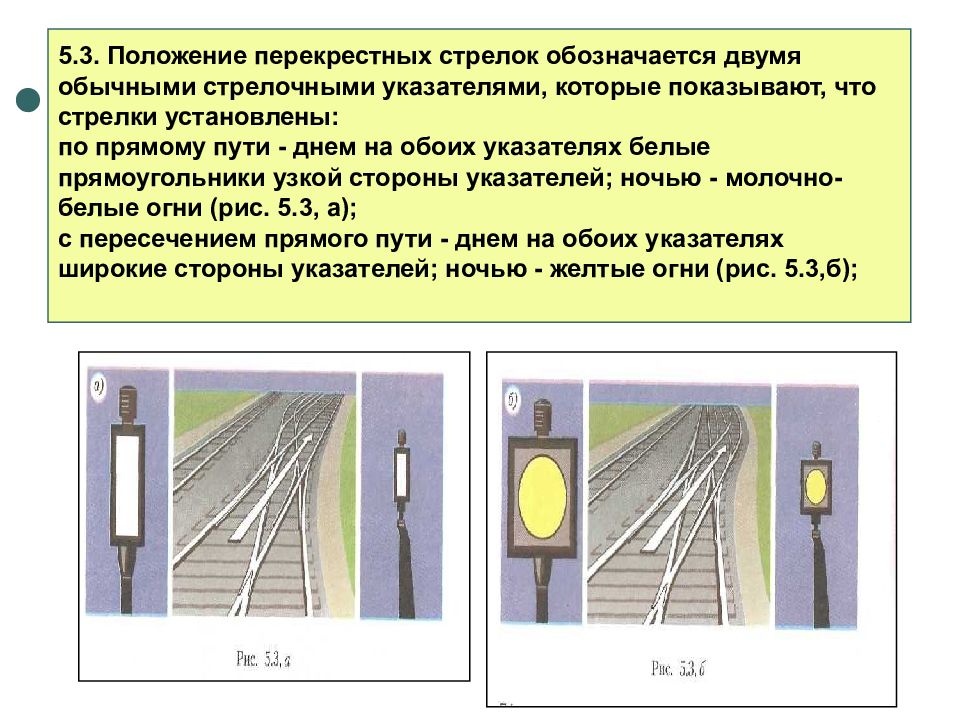

5.4. Неосвещаемые стрелочные указатели показывают: стрелка установлена по прямому пути - стреловидный указатель направлен ребром вдоль пути (рис. 5.4, а); стрелка установлена на боковой путь - стреловидный указатель направлен в сторону бокового пути (рис. 5.4, б).

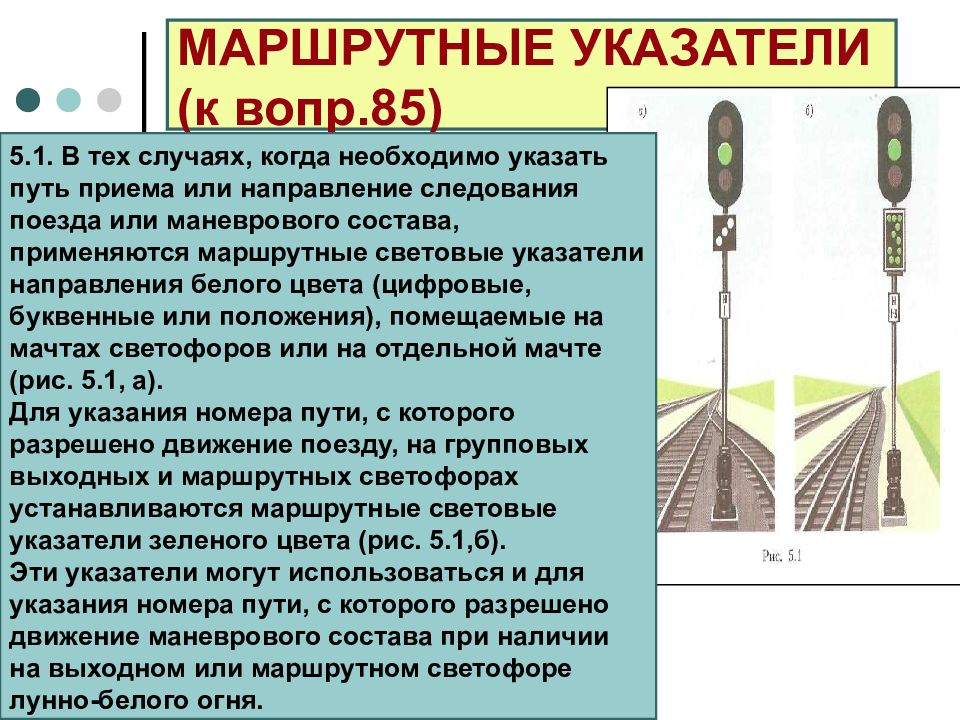

5.1. В тех случаях, когда необходимо указать путь приема или направление следования поезда или маневрового состава, применяются маршрутные световые указатели направления белого цвета (цифровые, буквенные или положения), помещаемые на мачтах светофоров или на отдельной мачте (рис. 5.1, а). Для указания номера пути, с которого разрешено движение поезду, на групповых выходных и маршрутных светофорах устанавливаются маршрутные световые указатели зеленого цвета (рис. 5.1,б). Эти указатели могут использоваться и для указания номера пути, с которого разрешено движение маневрового состава при наличии на выходном или маршрутном светофоре лунно-белого огня.

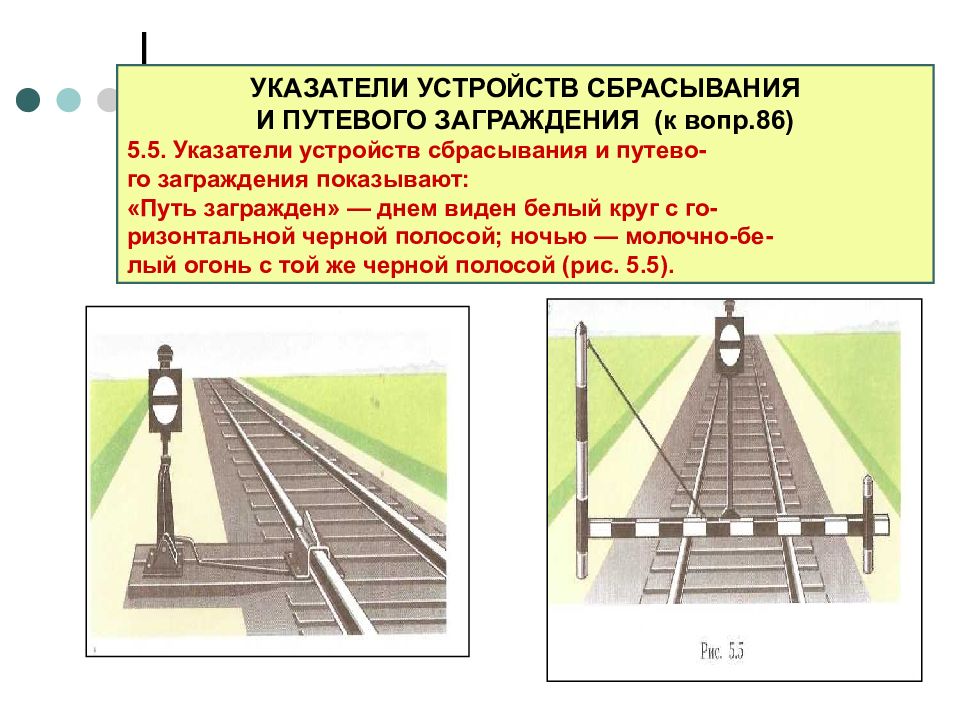

УКАЗАТЕЛИ УСТРОЙСТВ СБРАСЫВАНИЯ И ПУТЕВОГО ЗАГРАЖДЕНИЯ (к вопр.86) 5.5. Указатели устройств сбрасывания и путево- го заграждения показывают: «Путь загражден» — днем виден белый круг с го- ризонтальной черной полосой; ночью — молочно-бе- лый огонь с той же черной полосой (рис. 5.5).

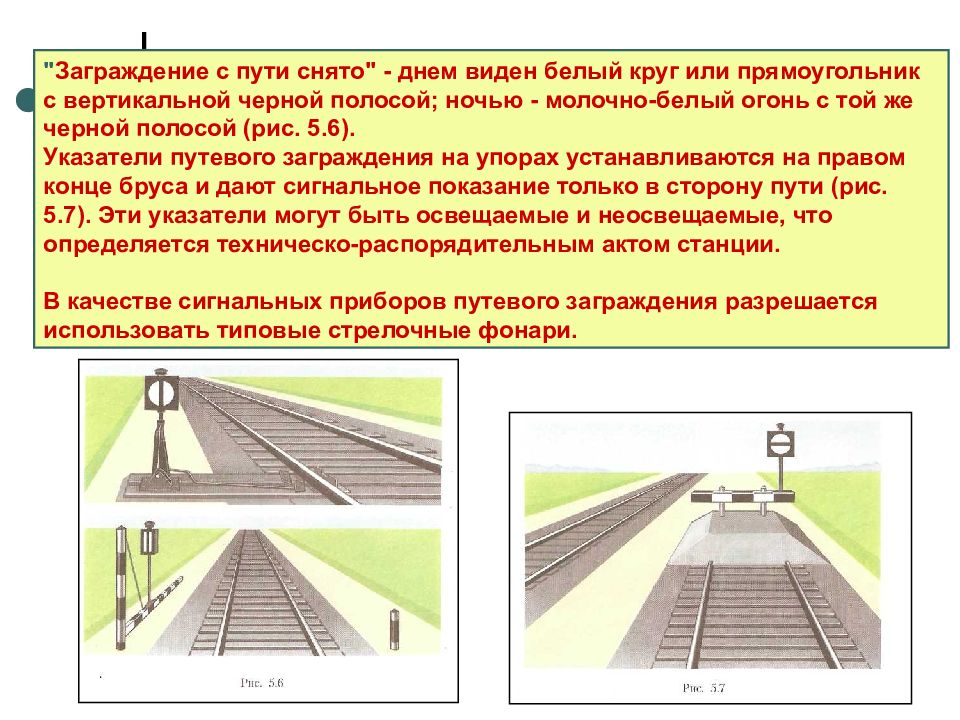

" Заграждение с пути снято" - днем виден белый круг или прямоугольник с вертикальной черной полосой; ночью - молочно-белый огонь с той же черной полосой (рис. 5.6). Указатели путевого заграждения на упорах устанавливаются на правом конце бруса и дают сигнальное показание только в сторону пути (рис. 5.7). Эти указатели могут быть освещаемые и неосвещаемые, что определяется техническо-распорядительным актом станции. В качестве сигнальных приборов путевого заграждения разрешается использовать типовые стрелочные фонари.

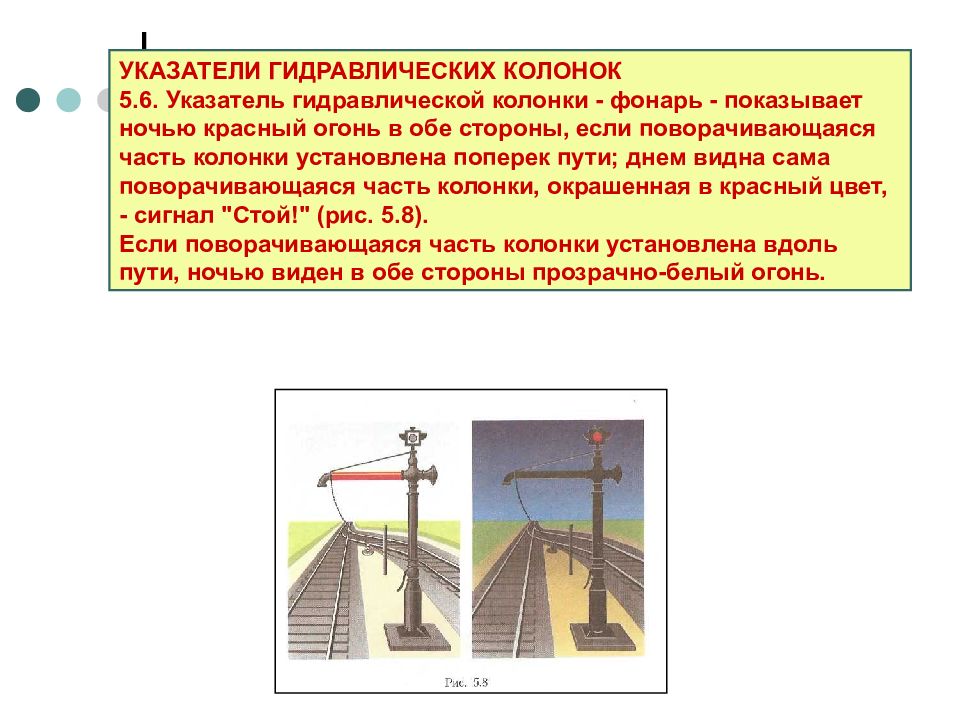

УКАЗАТЕЛИ ГИДРАВЛИЧЕСКИХ КОЛОНОК 5.6. Указатель гидравлической колонки - фонарь - показывает ночью красный огонь в обе стороны, если поворачивающаяся часть колонки установлена поперек пути; днем видна сама поворачивающаяся часть колонки, окрашенная в красный цвет, - сигнал "Стой!" (рис. 5.8). Если поворачивающаяся часть колонки установлена вдоль пути, ночью виден в обе стороны прозрачно-белый огонь.

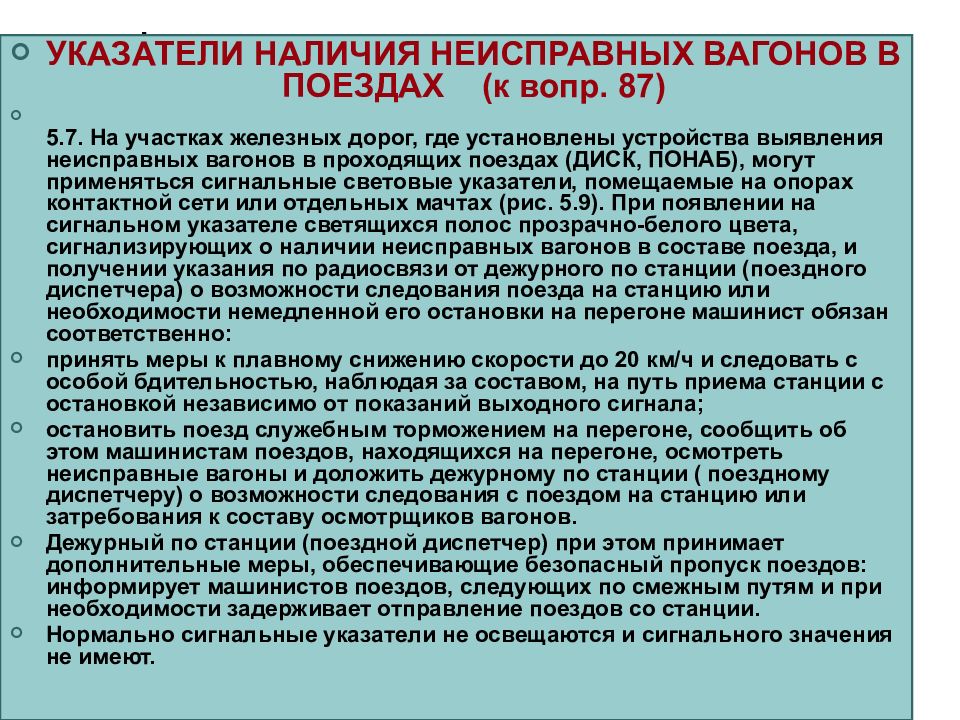

УКАЗАТЕЛИ НАЛИЧИЯ НЕИСПРАВНЫХ ВАГОНОВ В ПОЕЗДАХ (к вопр. 87) 5.7. На участках железных дорог, где установлены устройства выявления неисправных вагонов в проходящих поездах (ДИСК, ПОНАБ), могут применяться сигнальные световые указатели, помещаемые на опорах контактной сети или отдельных мачтах (рис. 5.9). При появлении на сигнальном указателе светящихся полос прозрачно-белого цвета, сигнализирующих о наличии неисправных вагонов в составе поезда, и получении указания по радиосвязи от дежурного по станции (поездного диспетчера) о возможности следования поезда на станцию или необходимости немедленной его остановки на перегоне машинист обязан соответственно: принять меры к плавному снижению скорости до 20 км/ч и следовать с особой бдительностью, наблюдая за составом, на путь приема станции с остановкой независимо от показаний выходного сигнала; остановить поезд служебным торможением на перегоне, сообщить об этом машинистам поездов, находящихся на перегоне, осмотреть неисправные вагоны и доложить дежурному по станции ( поездному диспетчеру) о возможности следования с поездом на станцию или затребования к составу осмотрщиков вагонов. Дежурный по станции (поездной диспетчер) при этом принимает дополнительные меры, обеспечивающие безопасный пропуск поездов: информирует машинистов поездов, следующих по смежным путям и при необходимости задерживает отправление поездов со станции. Нормально сигнальные указатели не освещаются и сигнального значения не имеют.

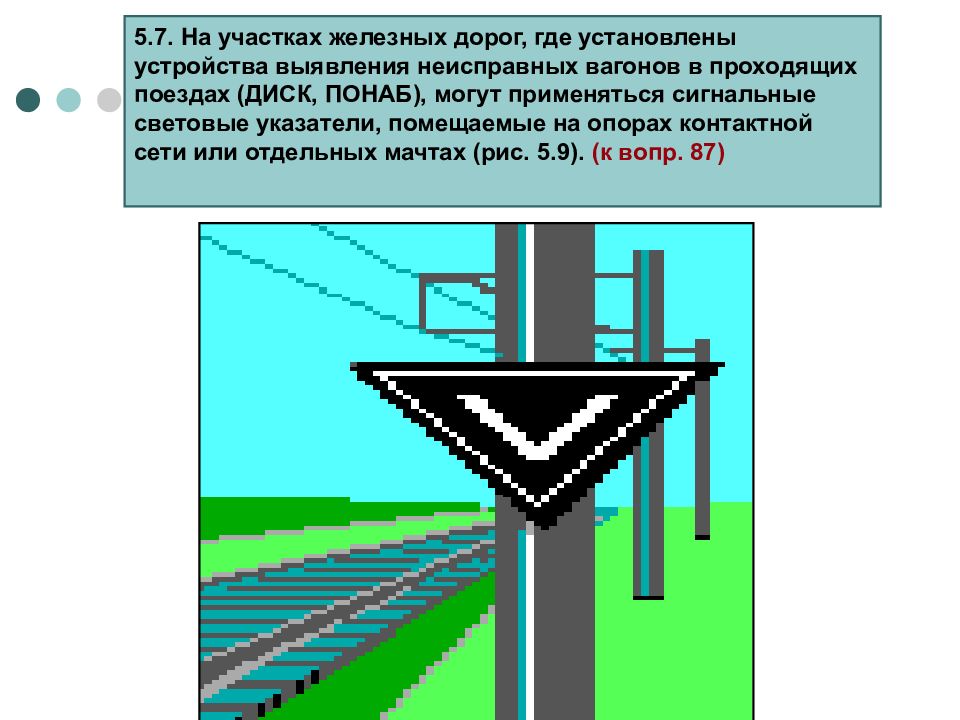

5.7. На участках железных дорог, где установлены устройства выявления неисправных вагонов в проходящих поездах (ДИСК, ПОНАБ), могут применяться сигнальные световые указатели, помещаемые на опорах контактной сети или отдельных мачтах (рис. 5.9). (к вопр. 87)
5.8. На участках железных дорог, где применяется автоматическая локомотивная сигнализация как самостоятельное средство сигнализации и связи, на границах блок-участков устанавливаются сигнальные знаки со светоотражателями и цифровыми литерными табличками (рис. 5.10). (к вопр. 89)
5.9. На электрифицированных участках постоянного тока перед воздушными промежутками, где в случае внезапного снятия напряжения в одной из секций контактной сети не допускается проход электроподвижного состава с поднятыми токоприемниками, применяются сигнальные световые указатели "Опустить токоприемник", помещаемые на опорах контактной сети или отдельных мачтах (рис. 5.11). (к вопр. 88) При появлении на сигнальном указателе мигающей светящейся полосы прозрачно-белого цвета машинист обязан немедленно принять меры к проследованию ограждаемого воздушного промежутка с опущенными токоприемниками. Нормально сигнальные полосы указателей не горят и в этом положении указатели сигнального значения не имеют.

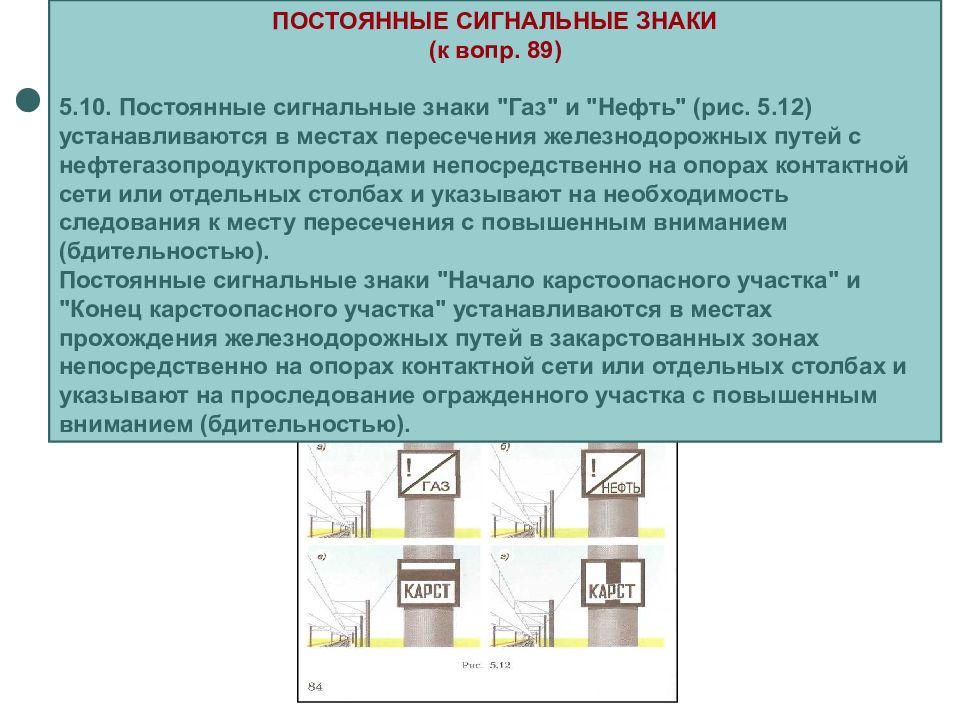

ПОСТОЯННЫЕ СИГНАЛЬНЫЕ ЗНАКИ (к вопр. 89) 5.10. Постоянные сигнальные знаки "Газ" и "Нефть" (рис. 5.12) устанавливаются в местах пересечения железнодорожных путей с нефтегазопродуктопроводами непосредственно на опорах контактной сети или отдельных столбах и указывают на необходимость следования к месту пересечения с повышенным вниманием (бдительностью). Постоянные сигнальные знаки "Начало карстоопасного участка" и "Конец карстоопасного участка" устанавливаются в местах прохождения железнодорожных путей в закарстованных зонах непосредственно на опорах контактной сети или отдельных столбах и указывают на проследование огражденного участка с повышенным вниманием (бдительностью).

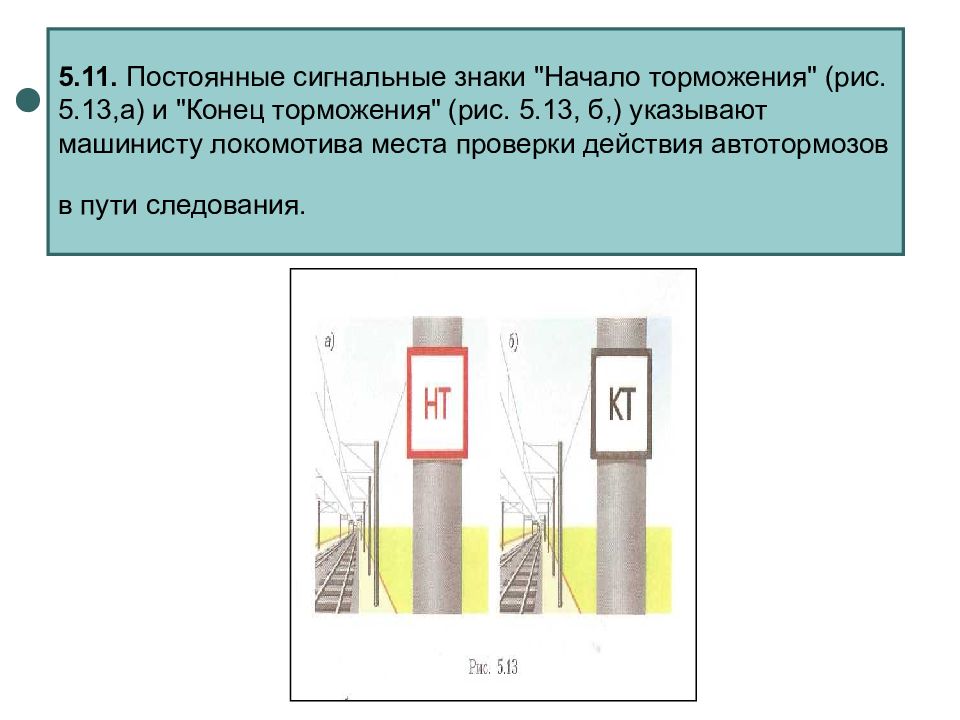

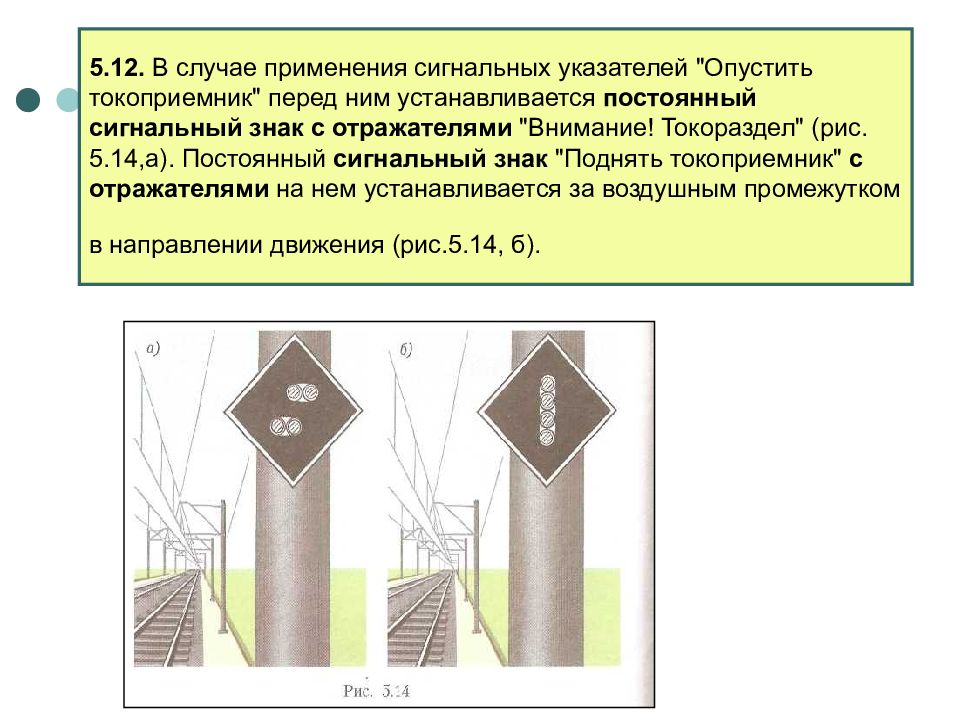

5.13. Опоры контактной сети, ограничивающие воздушные промежутки, (см ПТЭ п.7.8) должны иметь отличительный знак - чередующиеся четыре черные и три белые горизонтальные полосы. Первая опора по направлению движения поезда, кроме того, дополнительно обозначается вертикальной черной полосой (рис. 5.16). Знаки могут наноситься непосредственно на опоры или щиты, закрепляемые на опорах. На многопутных участках допускается установка указанных знаков на конструкциях контактной сети над осью пути.Остановка электроподвижного состава с поднятыми токоприемниками между этими опорами (знаками) запрещается.

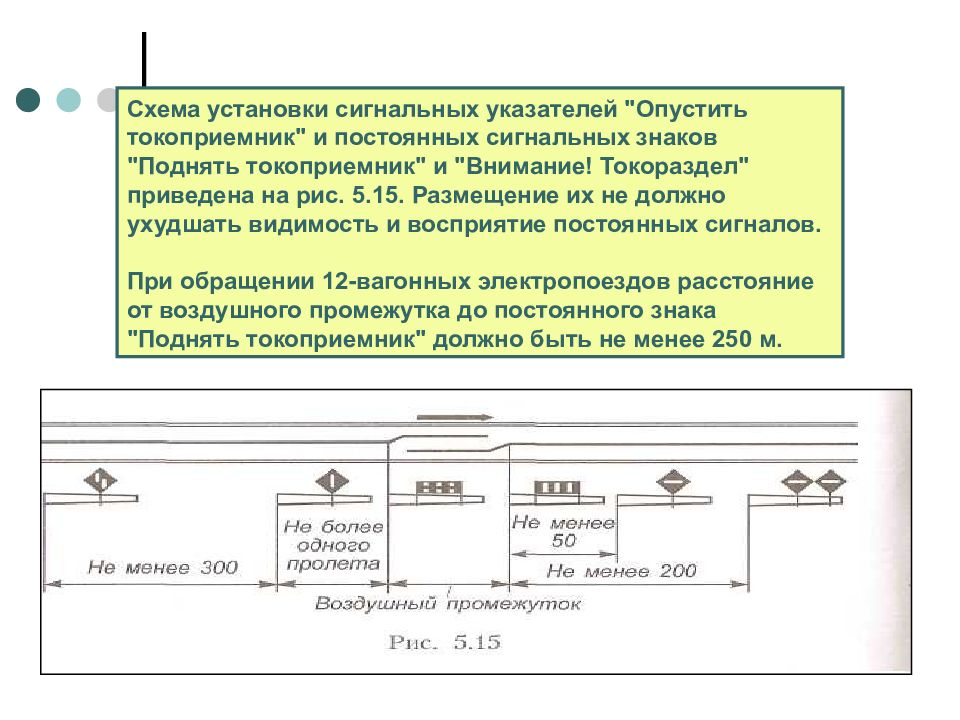

Схема установки сигнальных указателей "Опустить токоприемник" и постоянных сигнальных знаков "Поднять токоприемник" и "Внимание! Токораздел" приведена на рис. 5.15. Размещение их не должно ухудшать видимость и восприятие постоянных сигналов. При обращении 12-вагонных электропоездов расстояние от воздушного промежутка до постоянного знака "Поднять токоприемник" должно быть не менее 250 м.

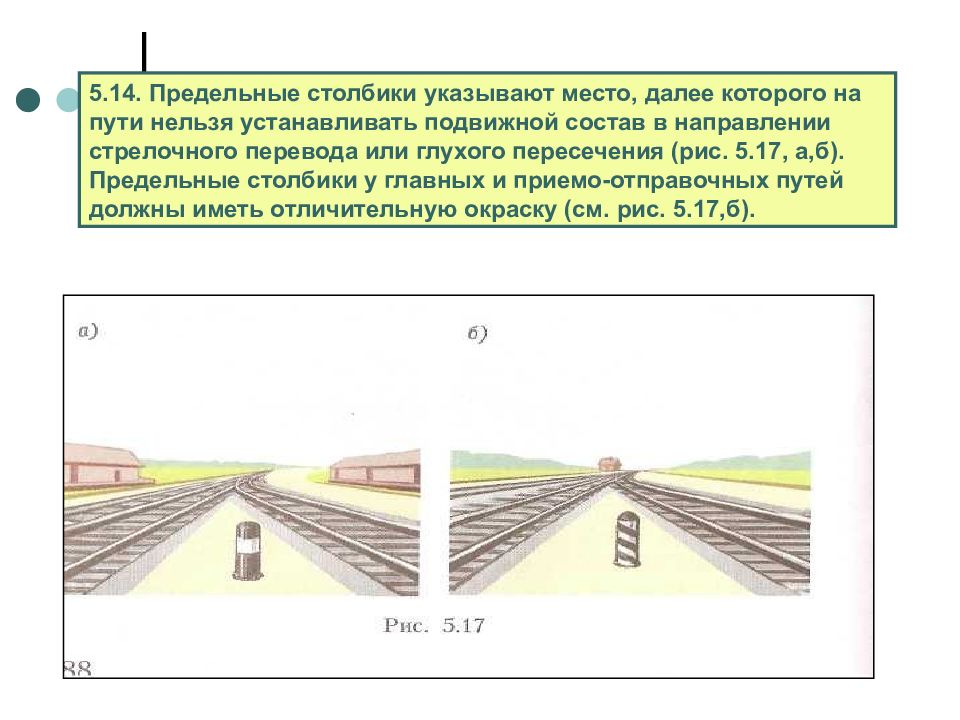

5.14. Предельные столбики указывают место, далее которого на пути нельзя устанавливать подвижной состав в направлении стрелочного перевода или глухого пересечения (рис. 5.17, а,б). Предельные столбики у главных и приемо-отправочных путей должны иметь отличительную окраску (см. рис. 5.17,б).

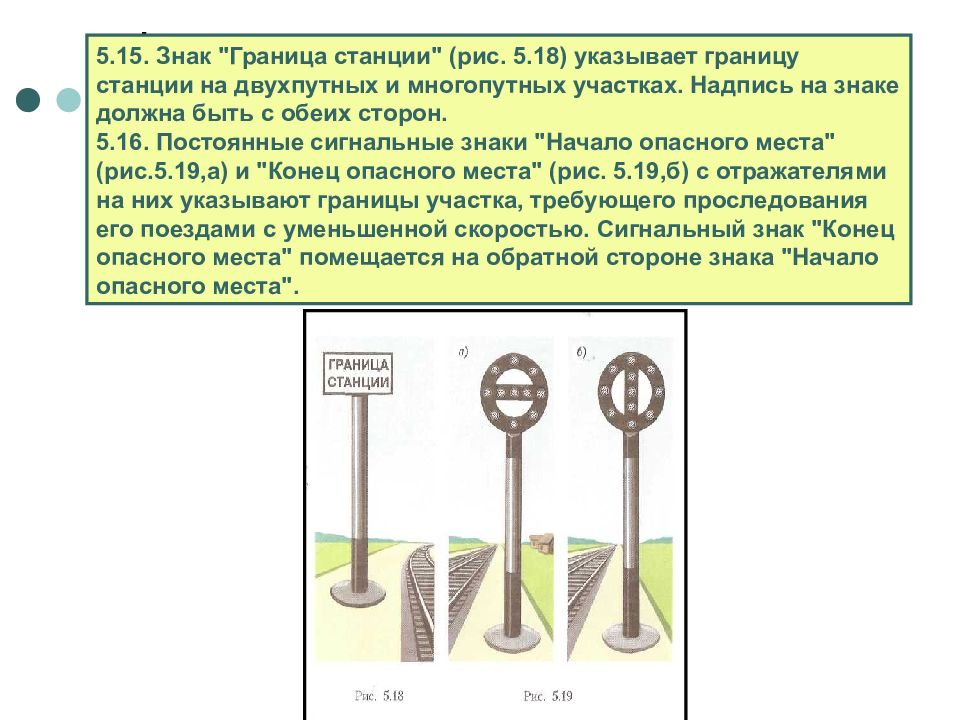

5.15. Знак "Граница станции" (рис. 5.18) указывает границу станции на двухпутных и многопутных участках. Надпись на знаке должна быть с обеих сторон. 5.16. Постоянные сигнальные знаки "Начало опасного места" (рис.5.19,а) и "Конец опасного места" (рис. 5.19,б) с отражателями на них указывают границы участка, требующего проследования его поездами с уменьшенной скоростью. Сигнальный знак "Конец опасного места" помещается на обратной стороне знака "Начало опасного места".

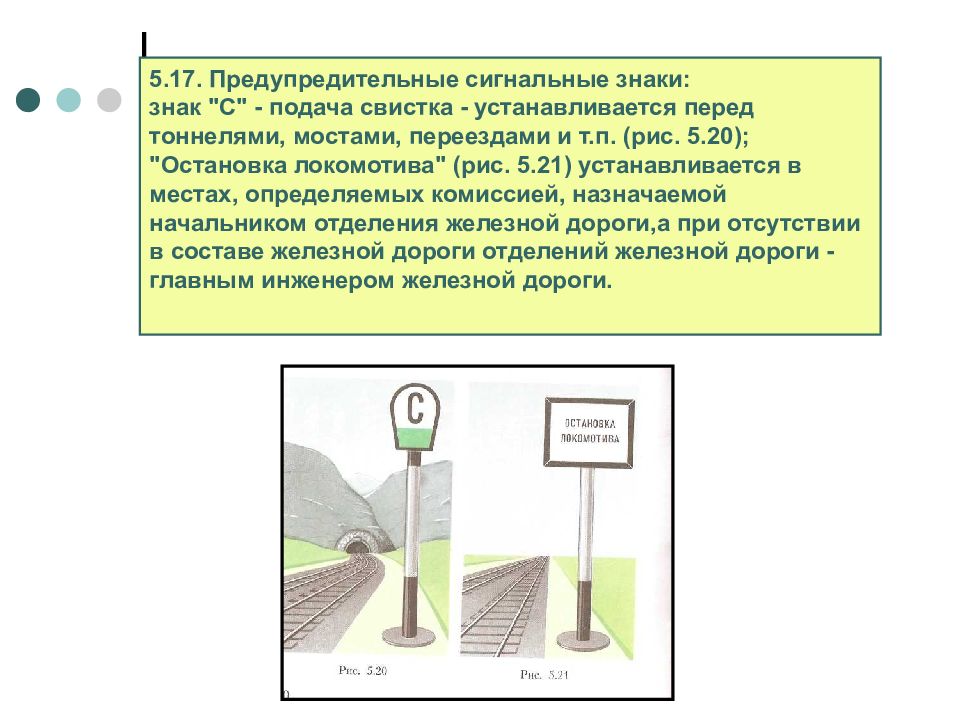

5.17. Предупредительные сигнальные знаки: знак "С" - подача свистка - устанавливается перед тоннелями, мостами, переездами и т.п. (рис. 5.20); "Остановка локомотива" (рис. 5.21) устанавливается в местах, определяемых комиссией, назначаемой начальником отделения железной дороги,а при отсутствии в составе железной дороги отделений железной дороги - главным инженером железной дороги.

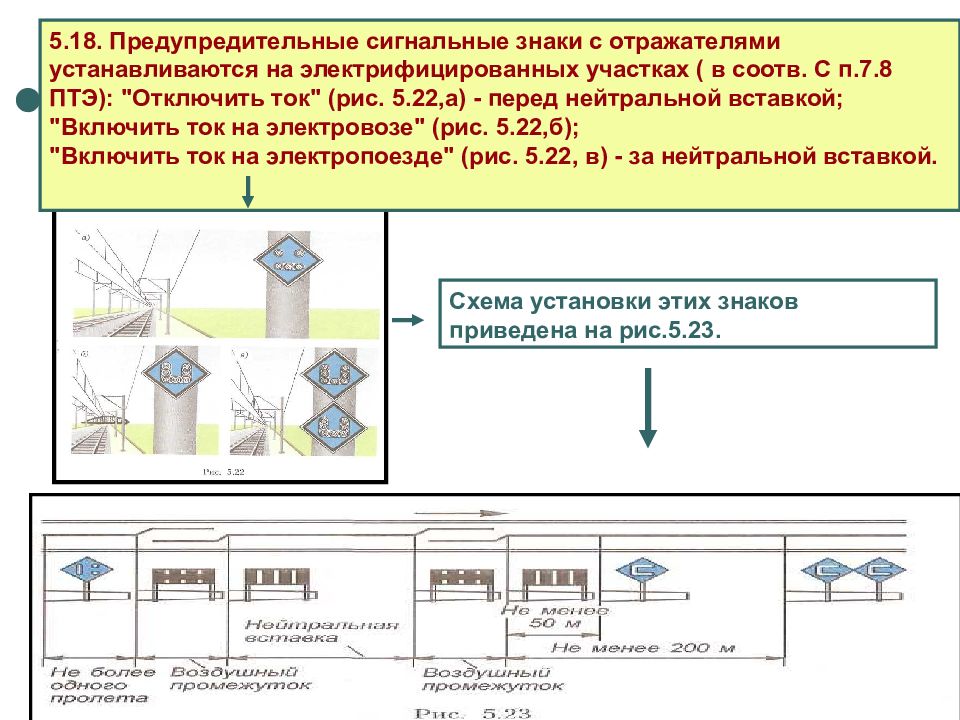

5.18. Предупредительные сигнальные знаки с отражателями устанавливаются на электрифицированных участках ( в соотв. С п.7.8 ПТЭ): "Отключить ток" (рис. 5.22,а) - перед нейтральной вставкой; "Включить ток на электровозе" (рис. 5.22,б); "Включить ток на электропоезде" (рис. 5.22, в) - за нейтральной вставкой. Схема установки этих знаков приведена на рис.5.23.

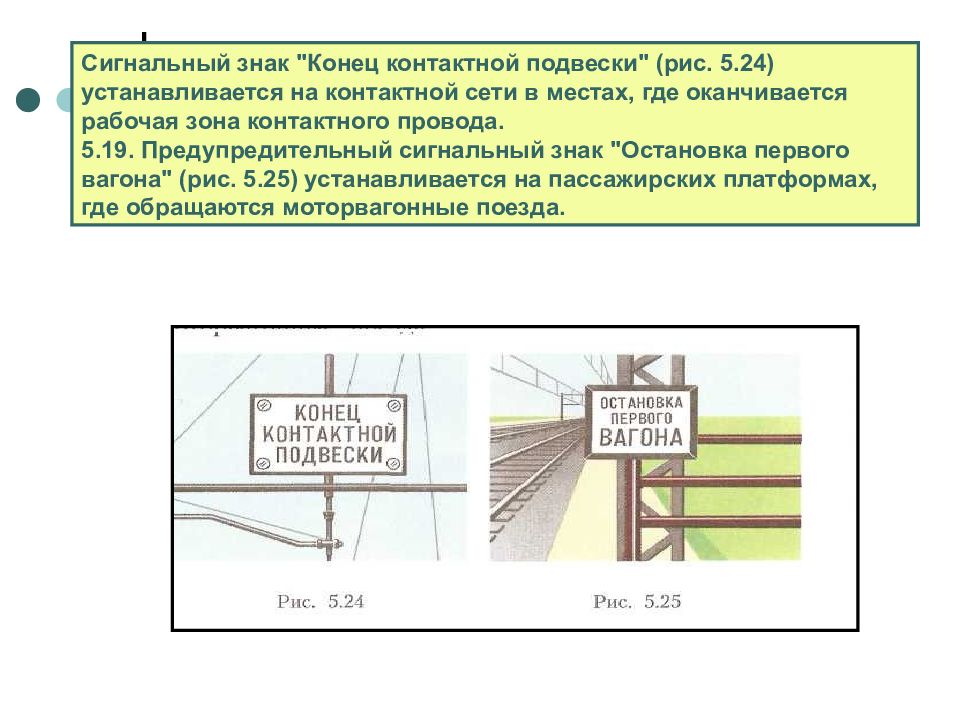

Сигнальный знак "Конец контактной подвески" (рис. 5.24) устанавливается на контактной сети в местах, где оканчивается рабочая зона контактного провода. 5.19. Предупредительный сигнальный знак "Остановка первого вагона" (рис. 5.25) устанавливается на пассажирских платформах, где обращаются моторвагонные поезда.

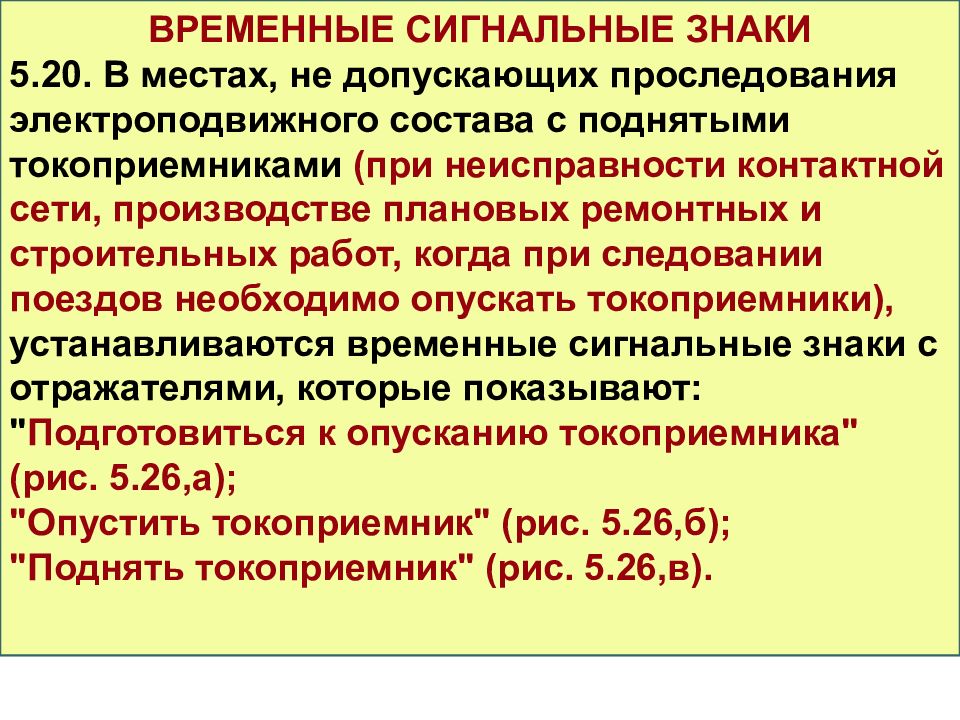

ВРЕМЕННЫЕ СИГНАЛЬНЫЕ ЗНАКИ 5.20. В местах, не допускающих проследования электроподвижного состава с поднятыми токоприемниками (при неисправности контактной сети, производстве плановых ремонтных и строительных работ, когда при следовании поездов необходимо опускать токоприемники), устанавливаются временные сигнальные знаки с отражателями, которые показывают: " Подготовиться к опусканию токоприемника" (рис. 5.26,а); "Опустить токоприемник" (рис. 5.26,б); "Поднять токоприемник" (рис. 5.26,в).

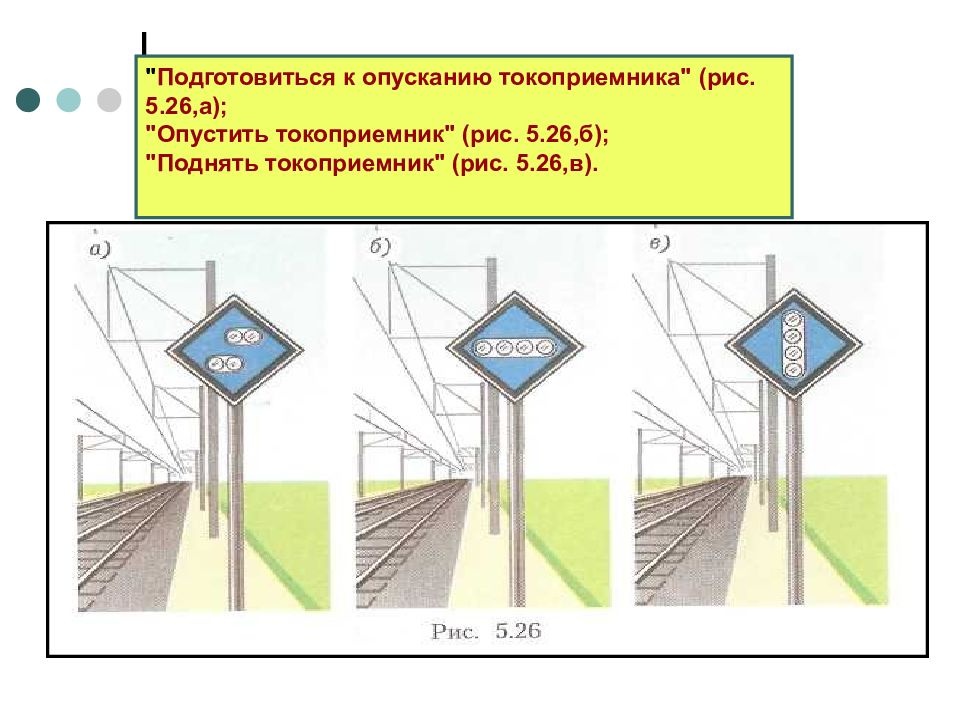

" Подготовиться к опусканию токоприемника" (рис. 5.26,а); "Опустить токоприемник" (рис. 5.26,б); "Поднять токоприемник" (рис. 5.26,в).

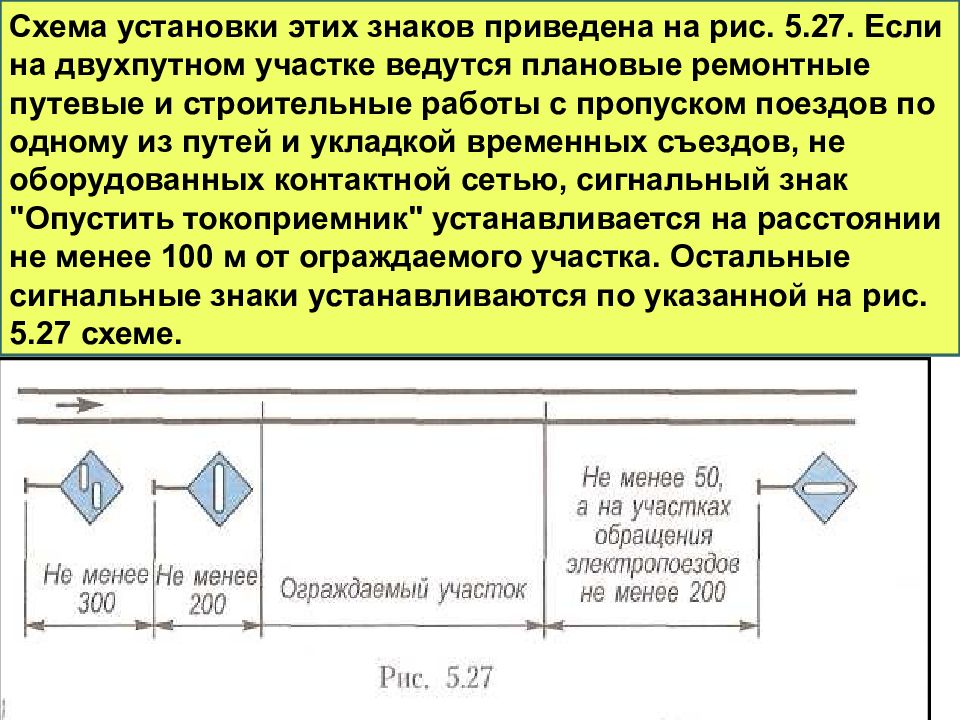

Схема установки этих знаков приведена на рис. 5.27. Если на двухпутном участке ведутся плановые ремонтные путевые и строительные работы с пропуском поездов по одному из путей и укладкой временных съездов, не оборудованных контактной сетью, сигнальный знак "Опустить токоприемник" устанавливается на расстоянии не менее 100 м от ограждаемого участка. Остальные сигнальные знаки устанавливаются по указанной на рис. 5.27 схеме.

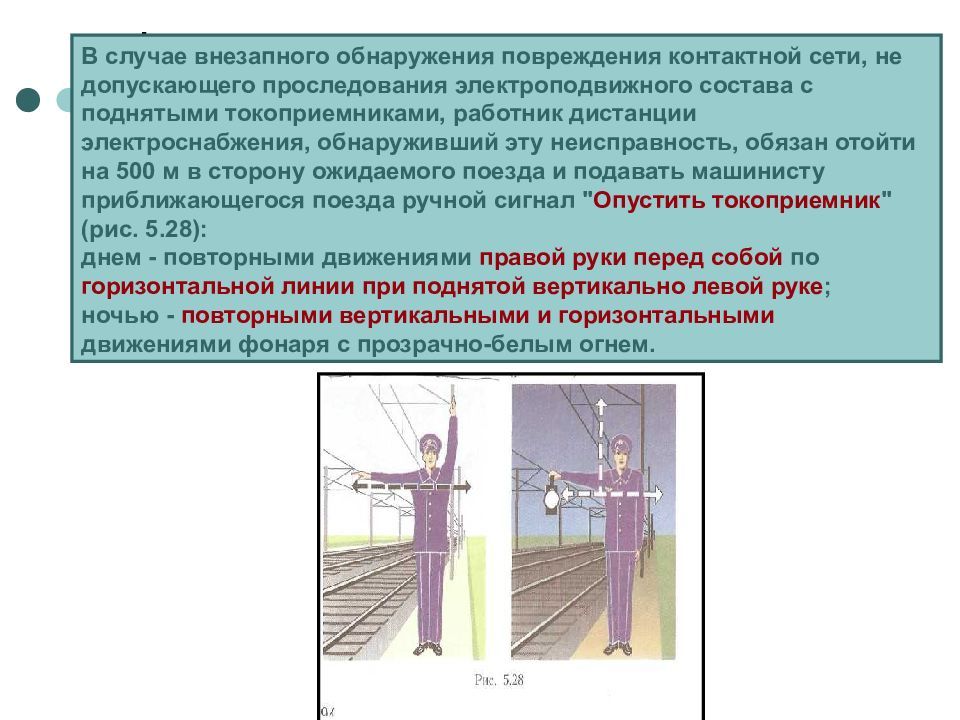

В случае внезапного обнаружения повреждения контактной сети, не допускающего проследования электроподвижного состава с поднятыми токоприемниками, работник дистанции электроснабжения, обнаруживший эту неисправность, обязан отойти на 500 м в сторону ожидаемого поезда и подавать машинисту приближающегося поезда ручной сигнал " Опустить токоприемник " (рис. 5.28): днем - повторными движениями правой руки перед собой по горизонтальной линии при поднятой вертикально левой руке ; ночью - повторными вертикальными и горизонтальными движениями фонаря с прозрачно-белым огнем.

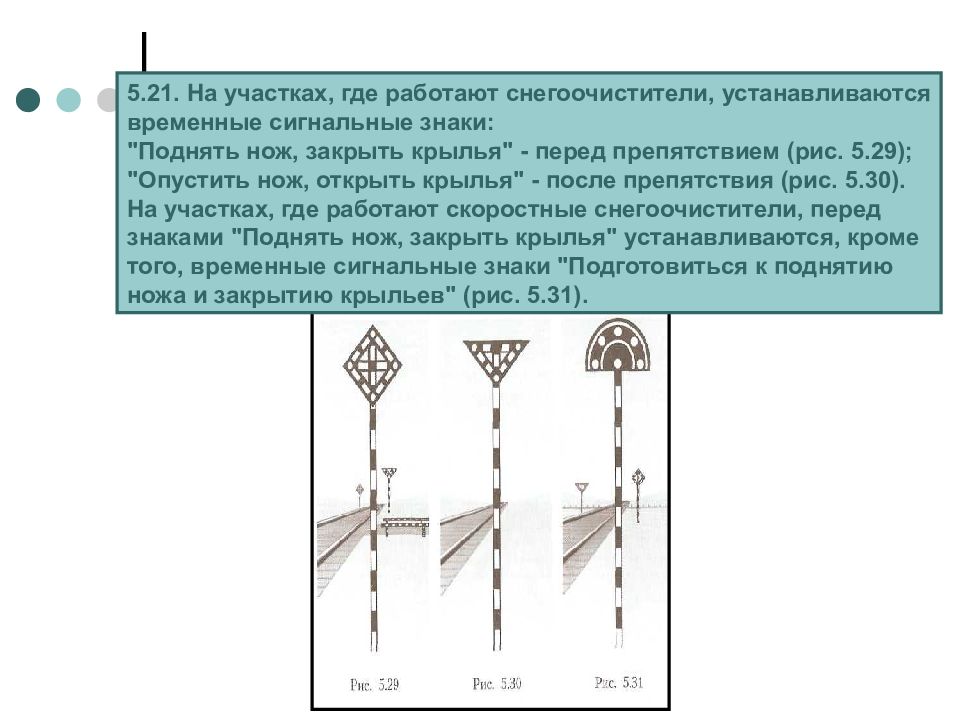

5.21. На участках, где работают снегоочистители, устанавливаются временные сигнальные знаки: "Поднять нож, закрыть крылья" - перед препятствием (рис. 5.29); "Опустить нож, открыть крылья" - после препятствия (рис. 5.30). На участках, где работают скоростные снегоочистители, перед знаками "Поднять нож, закрыть крылья" устанавливаются, кроме того, временные сигнальные знаки "Подготовиться к поднятию ножа и закрытию крыльев" (рис. 5.31).

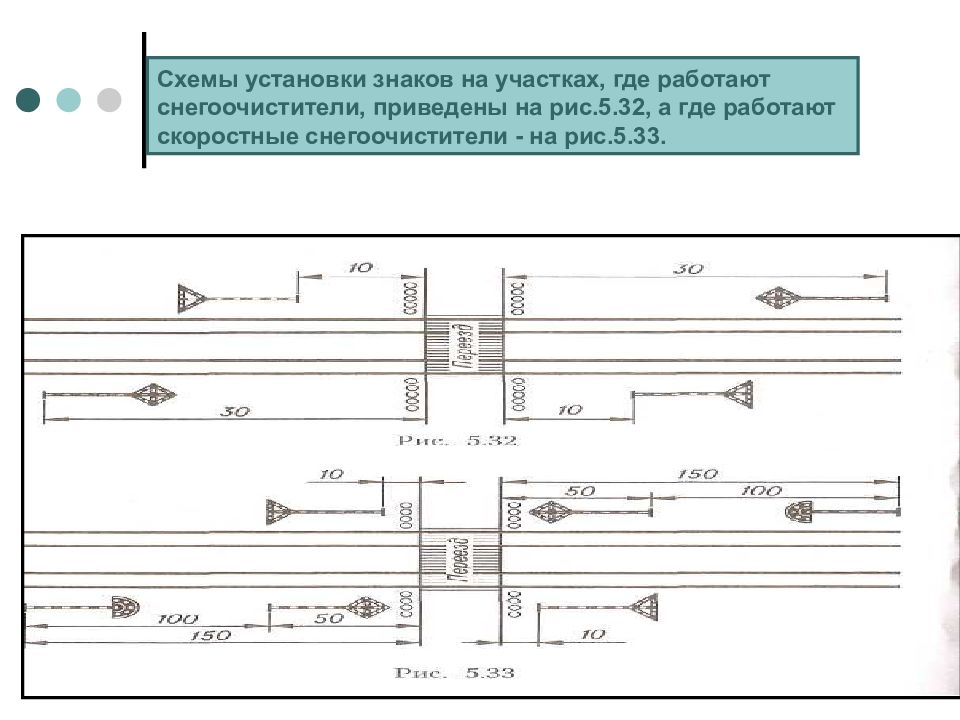

Схемы установки знаков на участках, где работают снегоочистители, приведены на рис.5.32, а где работают скоростные снегоочистители - на рис.5.33.
При двух близко расположенных препятствиях, когда между ними работа снегоочистителя невозможна, на шесте помещаются два знака один под другим (рис. 5.34).

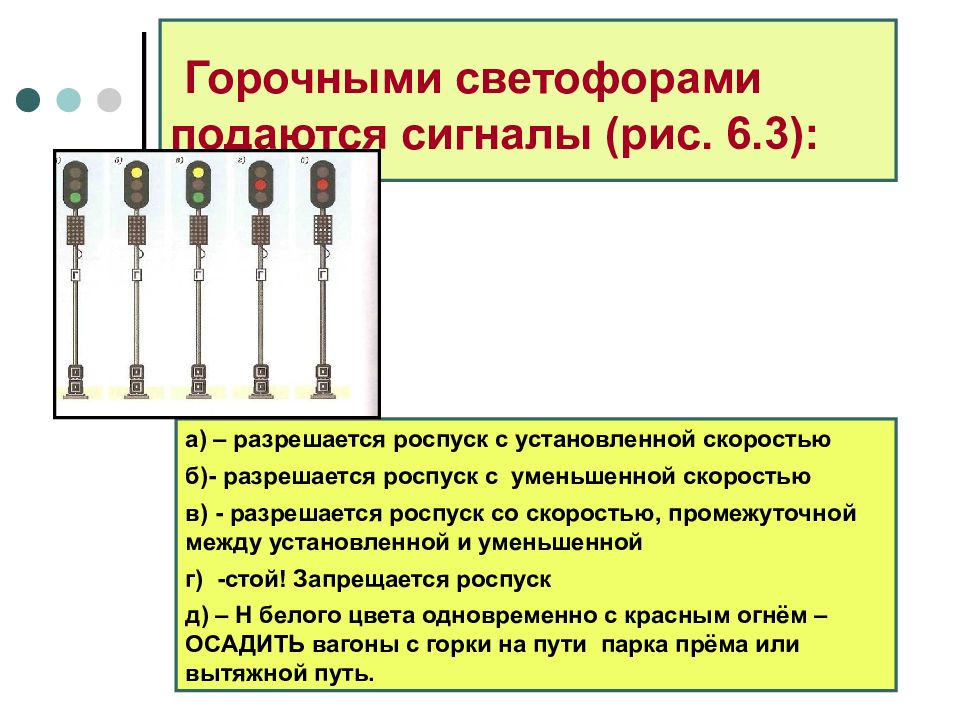

Маневровые светофоры – разрешающие и запрещающие маневры. При маневровых работах подаются следующие сигналы: Один лунно-белый огонь – «Разрешается производить манёвры»; Один синий огонь – «Запрещается производить манёвры» (п. 6.1).
а) – разрешается роспуск с установленной скоростью б)- разрешается роспуск с уменьшенной скоростью в) - разрешается роспуск со скоростью, промежуточной между установленной и уменьшенной г) -стой! Запрещается роспуск д) – Н белого цвета одновременно с красным огнём – ОСАДИТЬ вагоны с горки на пути парка прёма или вытяжной путь.

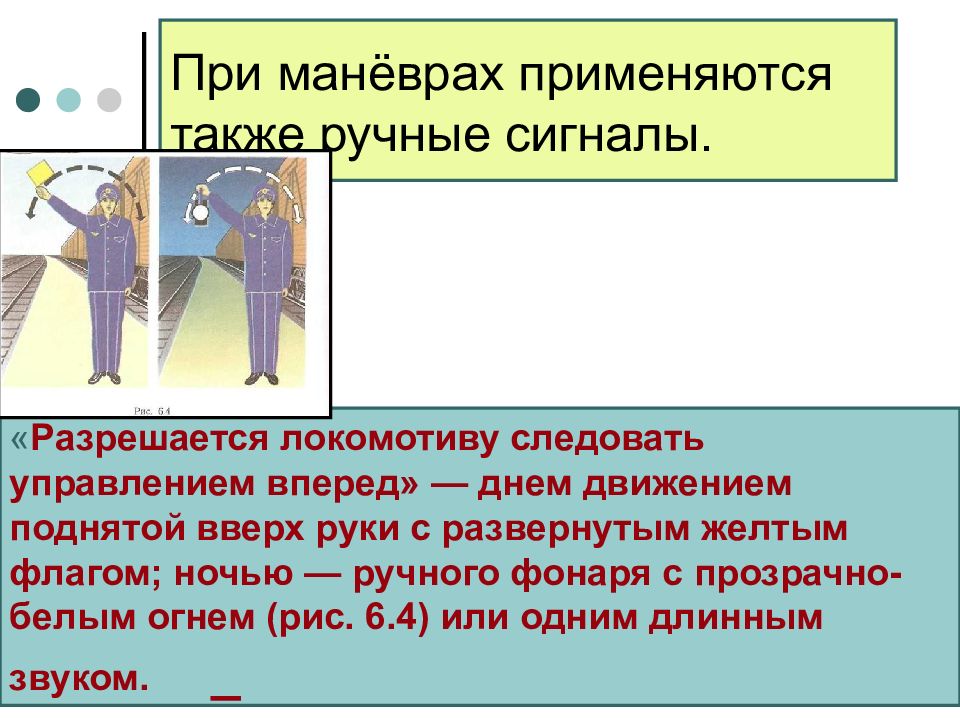

« Разрешается локомотиву следовать управлением вперед» — днем движением поднятой вверх руки с развернутым желтым флагом; ночью — ручного фонаря с прозрачно-белым огнем (рис. 6.4) или одним длинным звуком. _

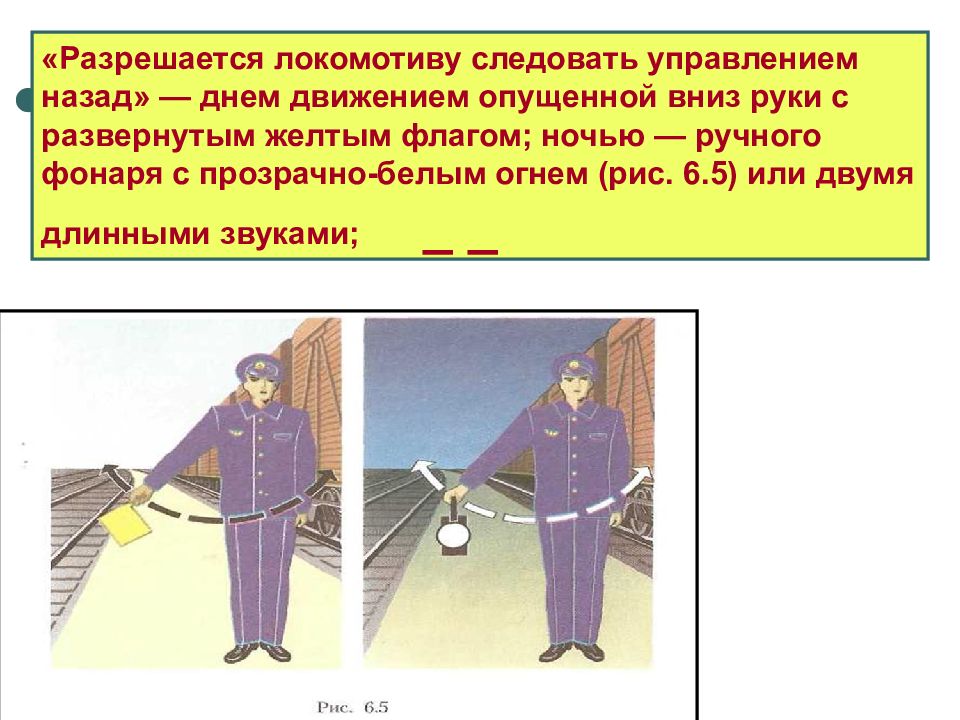

«Разрешается локомотиву следовать управлением назад» — днем движением опущенной вниз руки с развернутым желтым флагом; ночью — ручного фонаря с прозрачно-белым огнем (рис. 6.5) или двумя длинными звуками; _ _

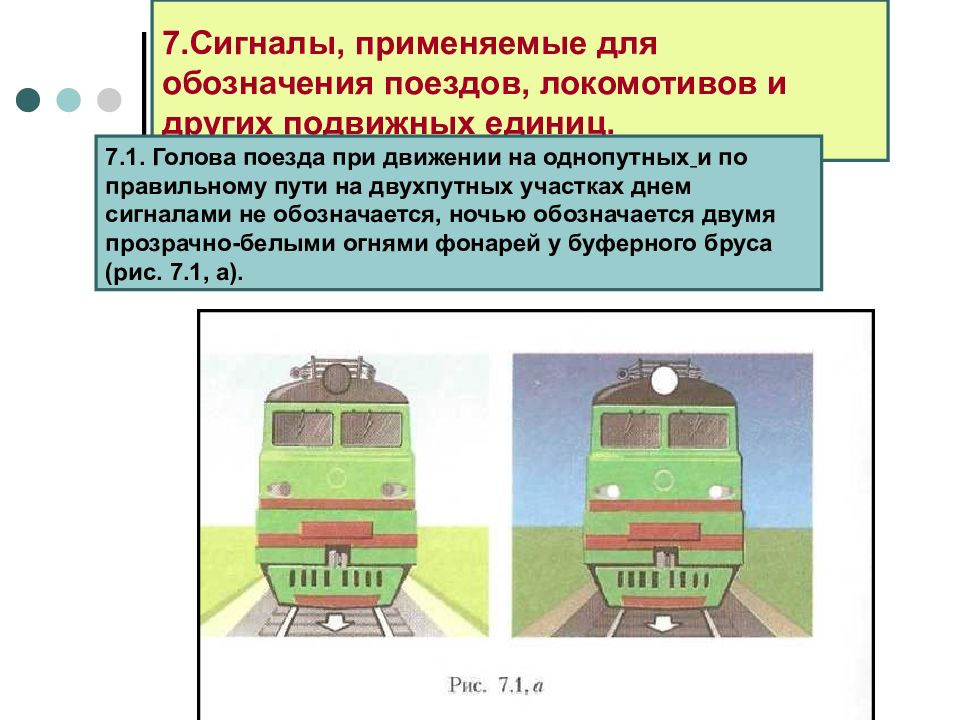

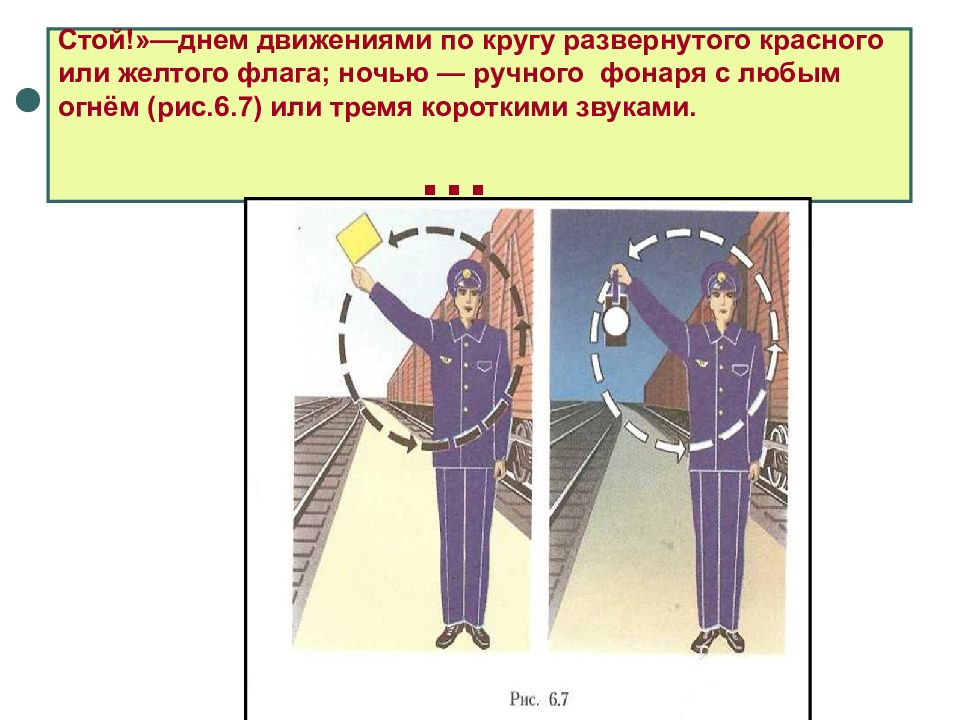

7.1. Голова поезда при движении на однопутных и по правильному пути на двухпутных участках днем сигналами не обозначается, ночью обозначается двумя прозрачно-белыми огнями фонарей у буферного бруса (рис. 7.1, а).

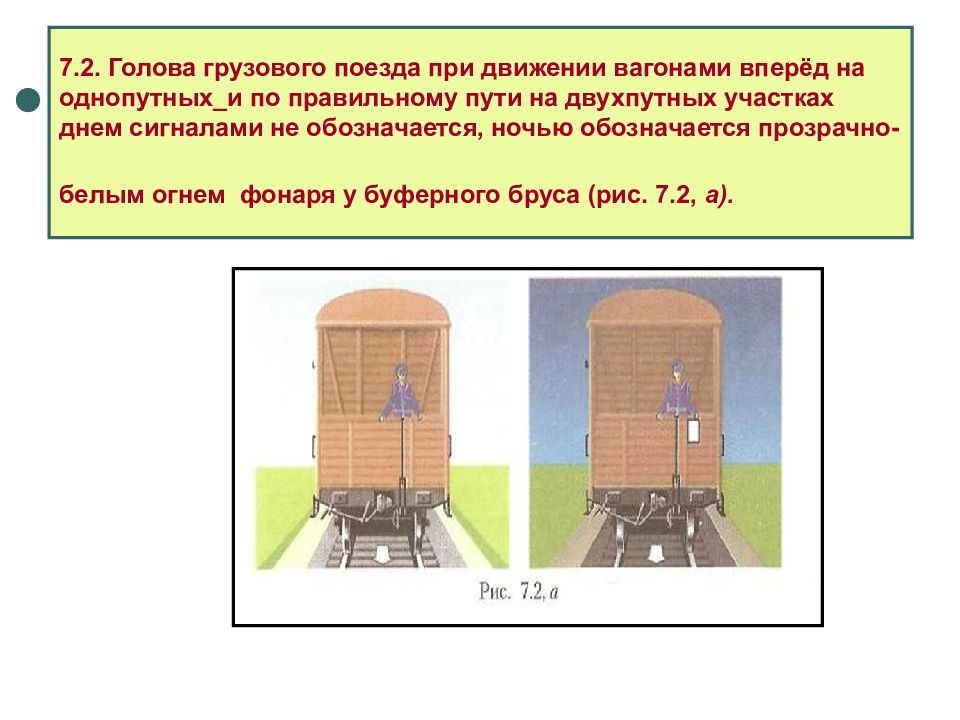

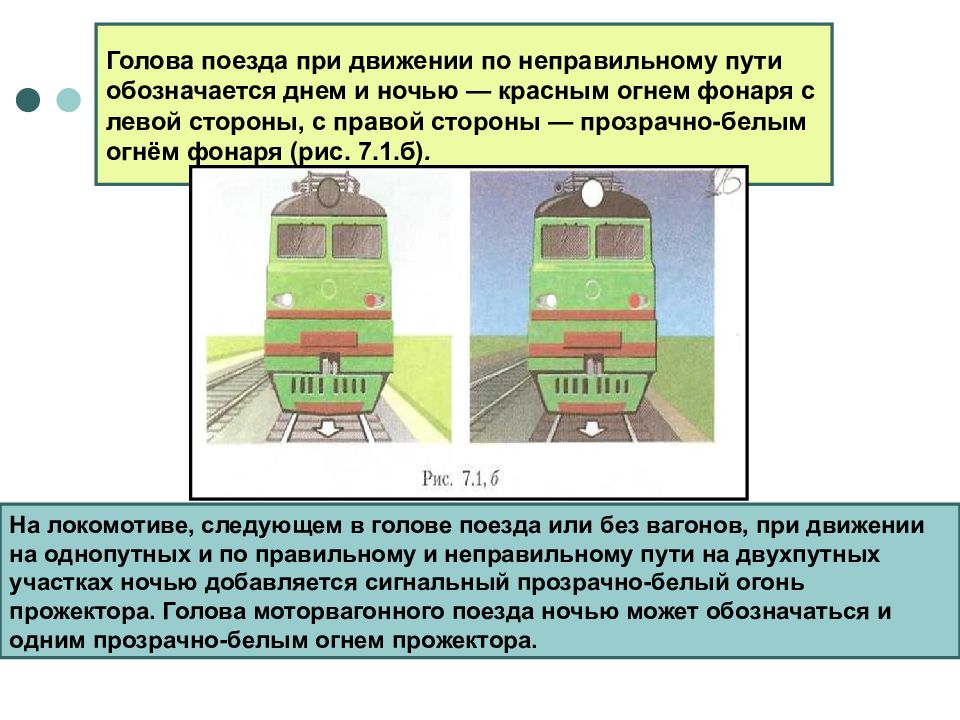

На локомотиве, следующем в голове поезда или без вагонов, при движении на однопутных и по правильному и неправильному пути на двухпутных участках ночью добавляется сигнальный прозрачно-белый огонь прожектора. Голова моторвагонного поезда ночью может обозначаться и одним прозрачно-белым огнем прожектора.

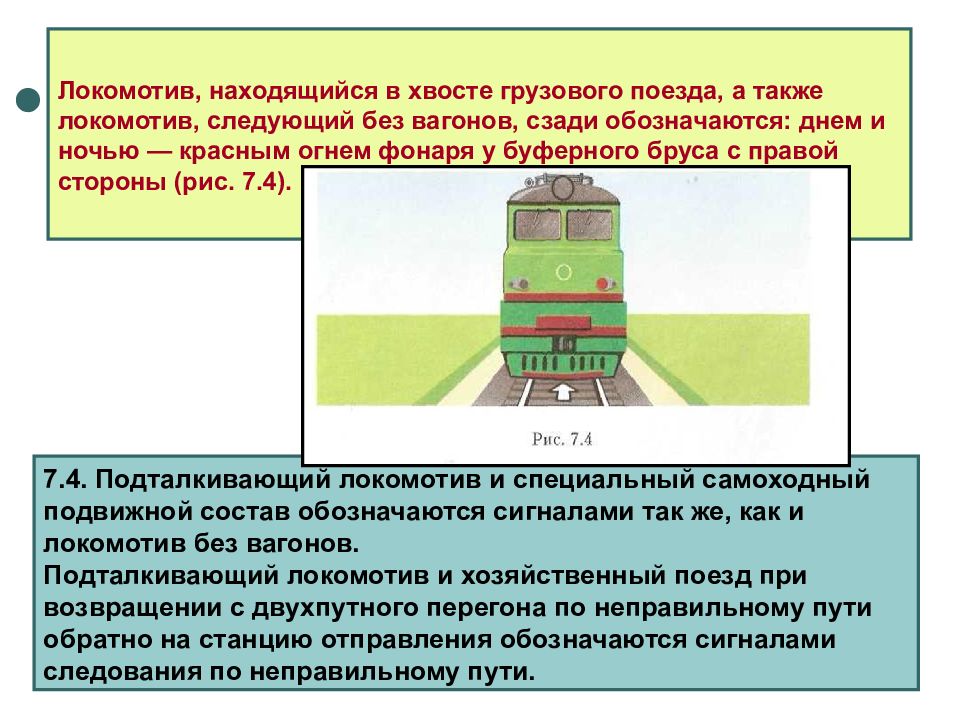

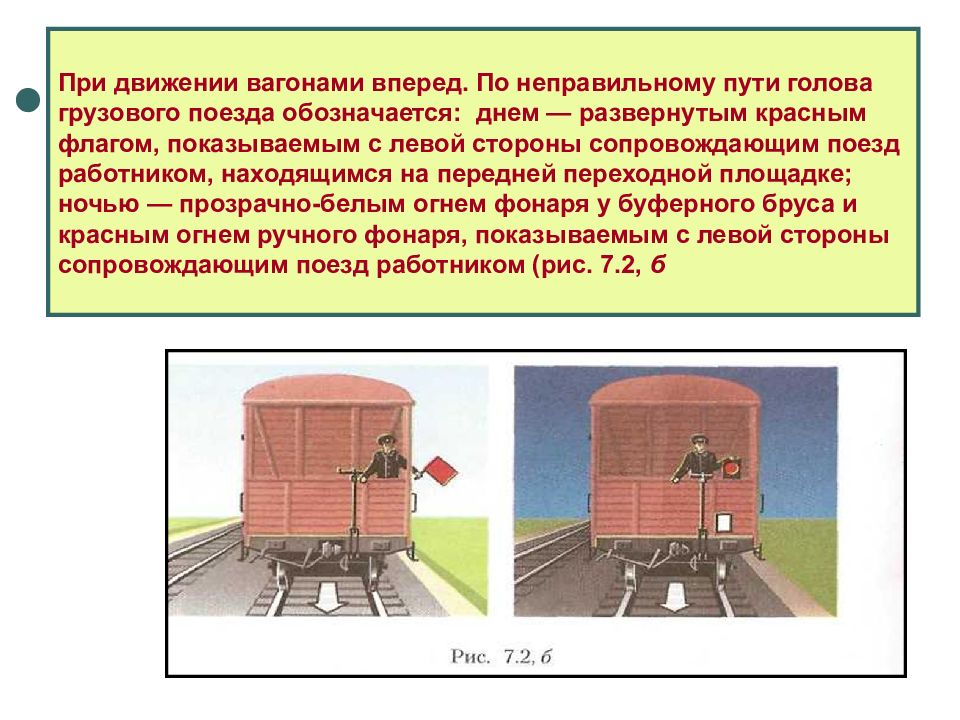

7.4. Подталкивающий локомотив и специальный самоходный подвижной состав обозначаются сигналами так же, как и локомотив без вагонов. Подталкивающий локомотив и хозяйственный поезд при возвращении с двухпутного перегона по неправильному пути обратно на станцию отправления обозначаются сигналами следования по неправильному пути.

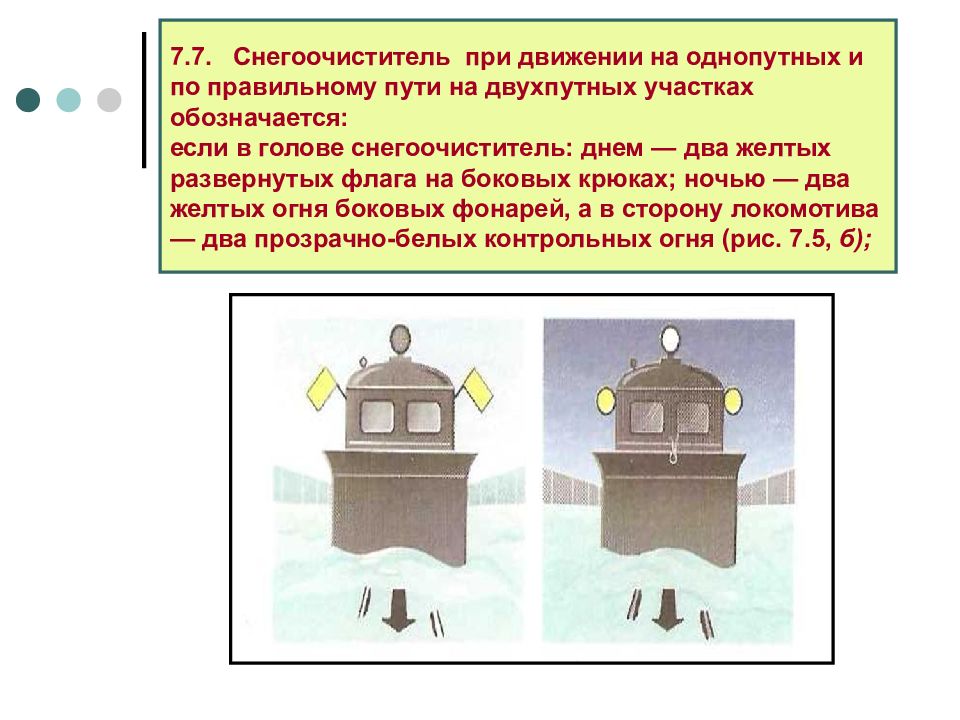

рис. 7.5, б

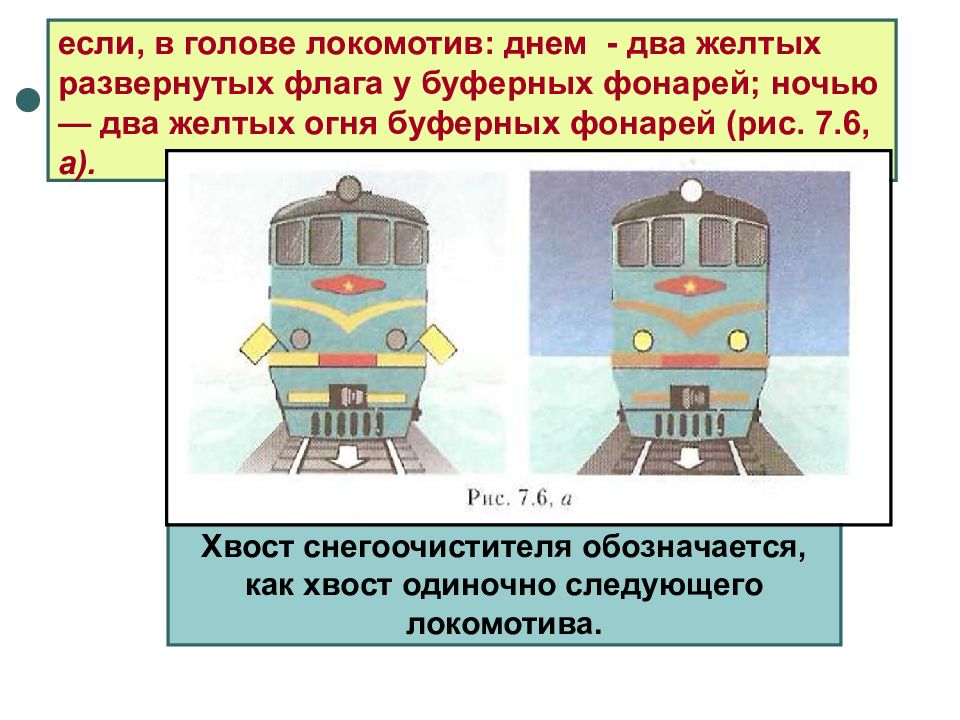

Хвост снегоочистителя обозначается, как хвост одиночно следующего локомотива.
Если в голове локомотив, то он обозначается так же, как снегоочиститель при движении в голове (см. рис. 7.6, б).

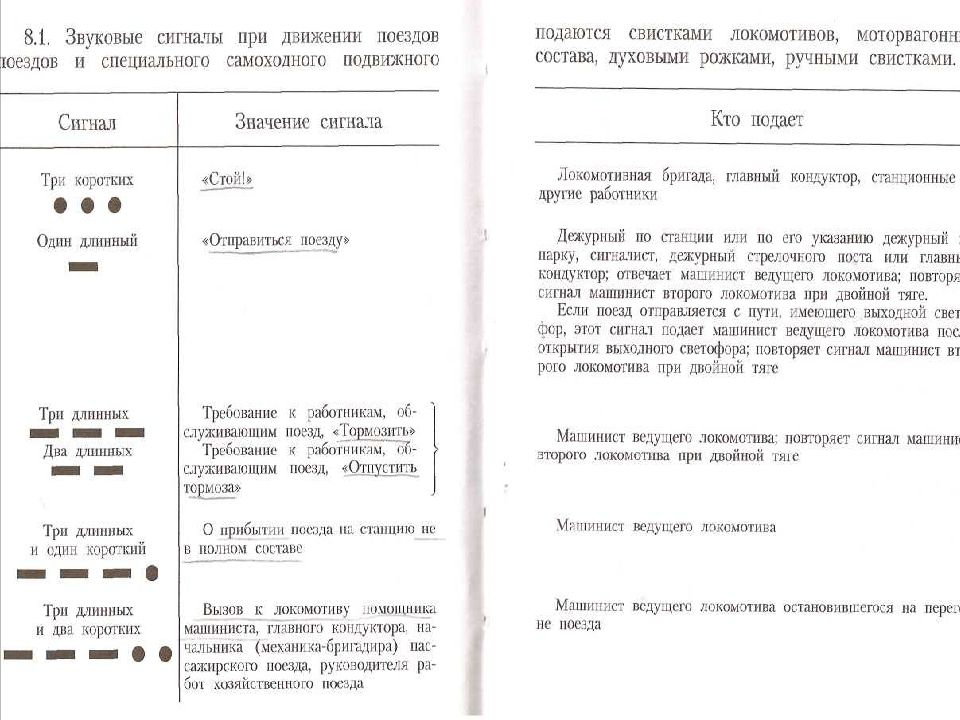

8.2 Оповестительный сигнал — один длинный свисток (-), а при движении по неправильному пути (-. - ) — один длинный, короткий и длинный свисток локомотива (моторвагонного поезда), специального самоходного подвижного состава подается: при приближении поезда к станциям, путевым постам, пассажирским остановочным пунктам, переносным и ручным сигналам, требующим уменьшения скорости, сигнальным знакам «С», выемкам, кривым участкам пути, тоннелям, железнодорожным переездам, съемным дрезинам, съемным ремонтным вышкам, путевым вагончикам и другим съемным подвижным единицам; при приближении поезда к месту работ начиная с километра, предшествующего указанному в предупреждении, независимо от наличия переносных сигналов; при восприятии ручного сигнала «Опустить токоприемник», подаваемого сигналистом; при приближении к находящимся на пути людям и в других случаях, указанных в приказах начальника железной дороги.

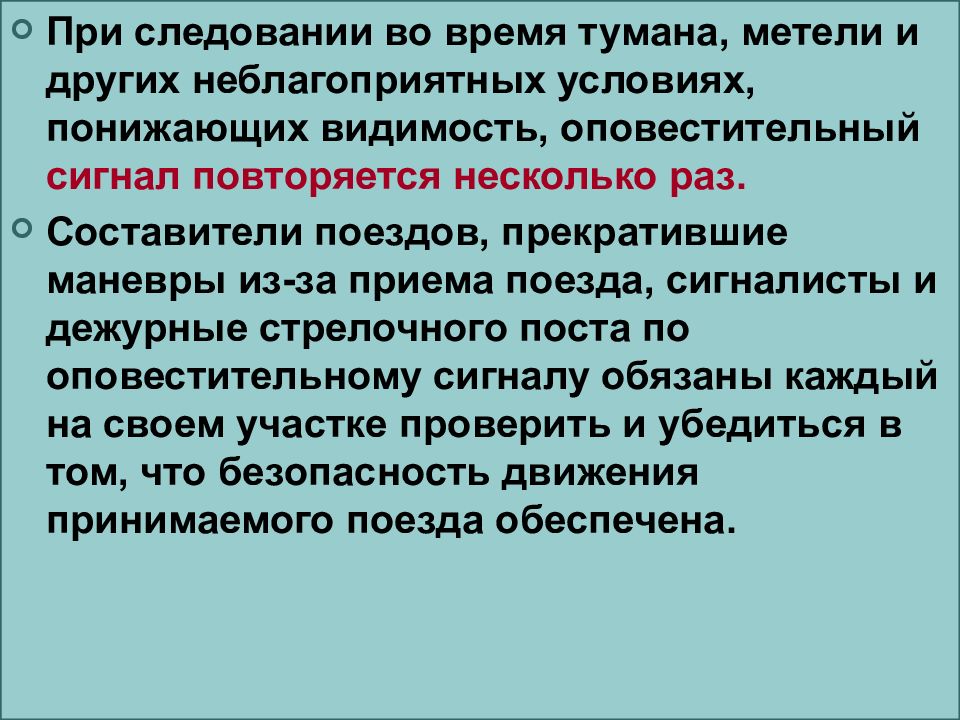

При следовании во время тумана, метели и других неблагоприятных условиях, понижающих видимость, оповестительный сигнал повторяется несколько раз. Составители поездов, прекратившие маневры из-за приема поезда, сигналисты и дежурные стрелочного поста по оповестительному сигналу обязаны каждый на своем участке проверить и убедиться в том, что безопасность движения принимаемого поезда обеспечена.
при подходе к проходному светофору с красным огнем, имеющему условно-разрешающий сигнал, и дальнейшем следовании по блок-участку; при проследовании проходного светофора с красным огнем, а также с непонятным показанием или погасшим после стоянки перед ним и дальнейшем следовании по блок-участку; при подходе к входному светофору с лунно-белым огнем пригласительного сигнала и во всех других случаях приема поезда на станцию при запрещающем показании или погасших основных огнях входного сигнала; при приеме поезда по неправильному пути (при отсутствии входного сигнала по этому пути). Этот сигнал должен подаваться и при дальнейшем следовании по горловине станции.

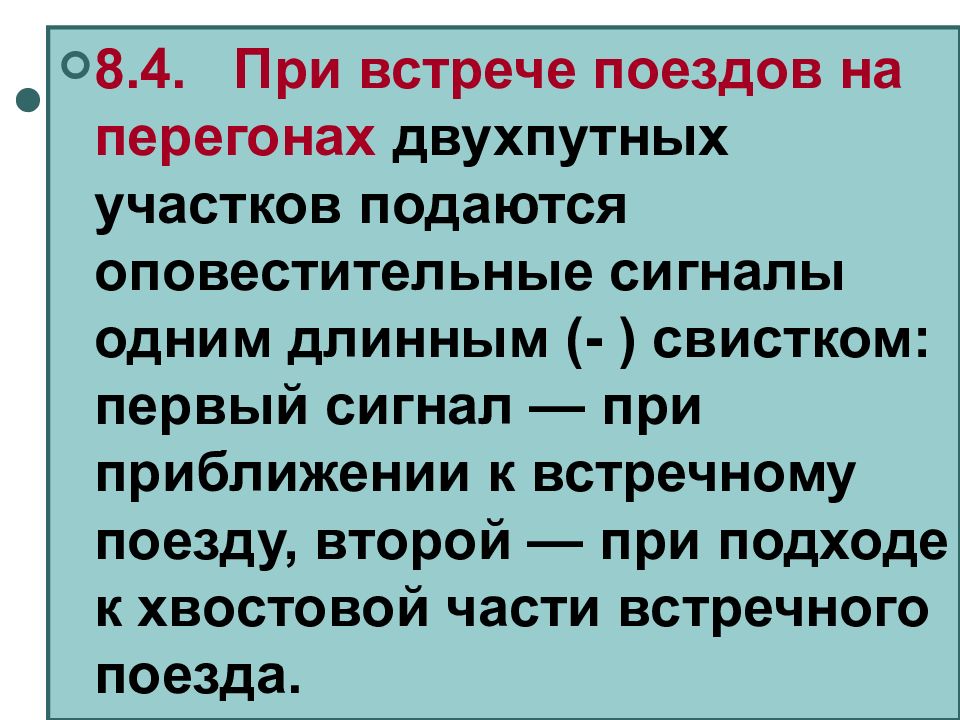

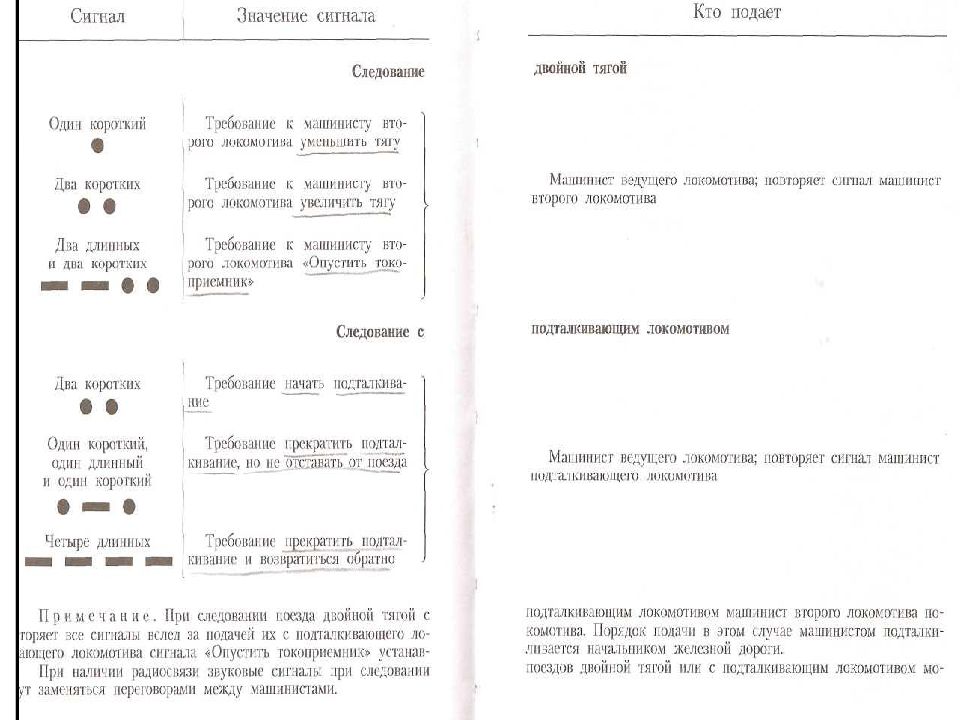

8.4. При встрече поездов на перегонах двухпутных участков подаются оповестительные сигналы одним длинным (- ) свистком: первый сигнал — при приближении к встречному поезду, второй — при подходе к хвостовой части встречного поезда.

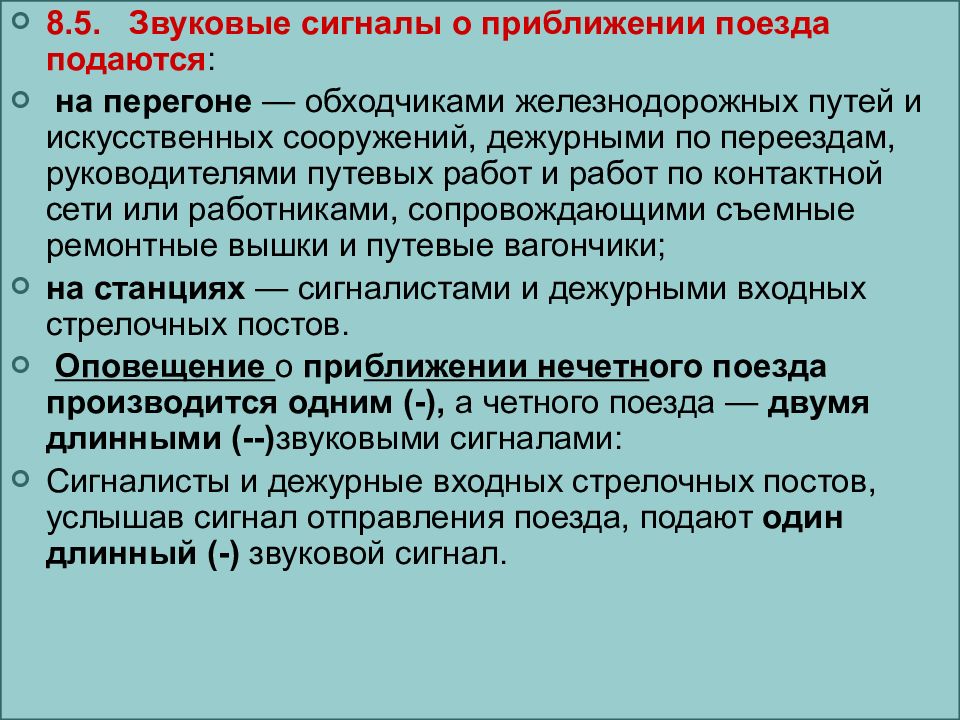

8.5. Звуковые сигналы о приближении поезда подаются : на перегоне — обходчиками железнодорожных путей и искусственных сооружений, дежурными по переездам, руководителями путевых работ и работ по контактной сети или работниками, сопровождающими съемные ремонтные вышки и путевые вагончики; на станциях — сигналистами и дежурными входных стрелочных постов. Оповещение о при ближении нечетн ого поезда производится одним (-), а четного поезда — двумя длинными (--) звуковыми сигналами: Сигналисты и дежурные входных стрелочных постов, услышав сигнал отправления поезда, подают один длинный (-) звуковой сигнал.

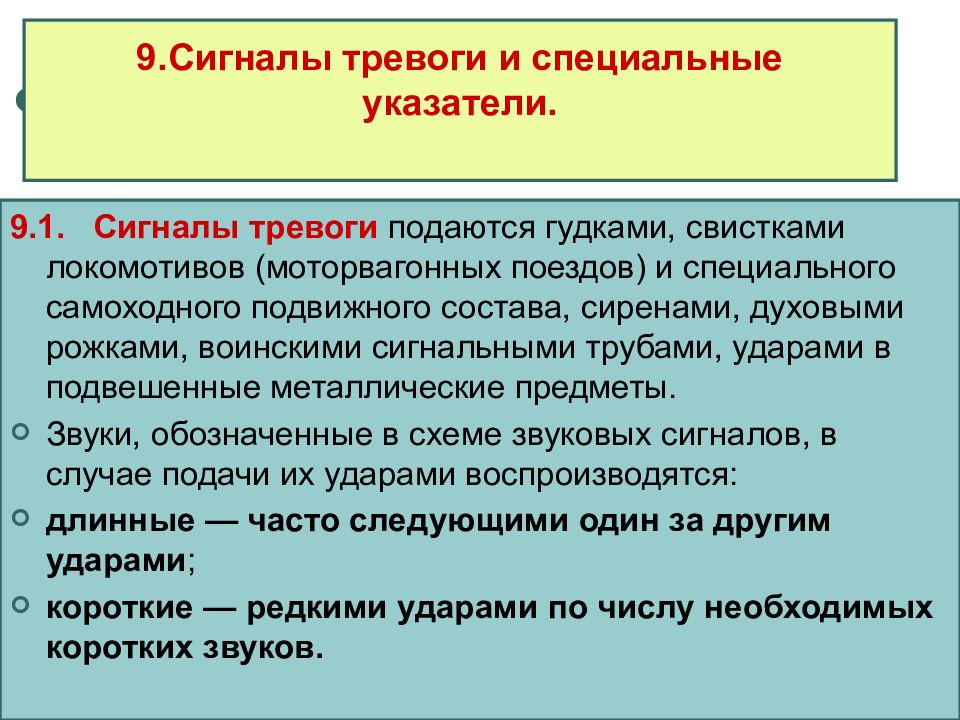

9.1. Сигналы тревоги подаются гудками, свистками локомотивов (моторвагонных поездов) и специального самоходного подвижного состава, сиренами, духовыми рожками, воинскими сигнальными трубами, ударами в подвешенные металлические предметы. Звуки, обозначенные в схеме звуковых сигналов, в случае подачи их ударами воспроизводятся: длинные — часто следующими один за другим ударами ; короткие — редкими ударами по числу необходимых коротких звуков.

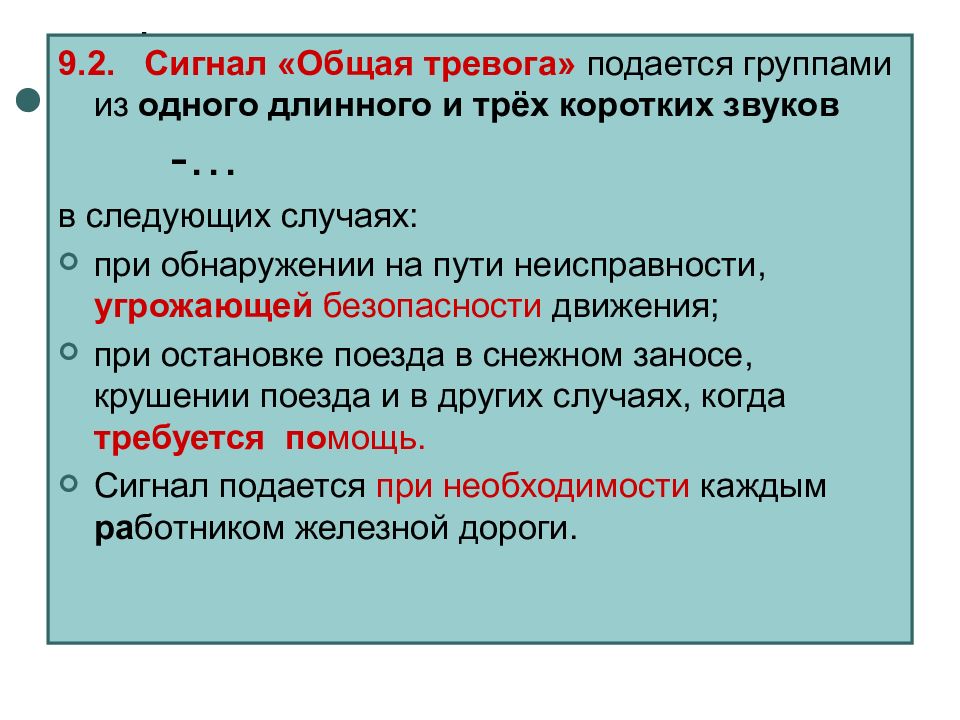

9.2. Сигнал «Общая тревога» подается группами из одного длинного и трёх коротких звуков -… в следующих случаях: при обнаружении на пути неисправности, угрожающей безопасности движения; при остановке поезда в снежном заносе, крушении поезда и в других случаях, когда требуется по мощь. Сигнал подается при необходимости каждым ра ботником железной дороги.
9.3. Сигнал «Пожарная тревога» подается груп пами из одного длинного и двух коротких звуков. _.. _.. Сигнал подается при необходимости каждым ра ботником железной дороги. 9.4. Сигнал «В оздушная тревога» подается прот яжным звуком_сирен,_ а также рядом коротких звуков ….. непрерывно в течение 2—3 минут. на станциях, заводах и других предприятиях федерального железнодорожного транспорта, расположенных в городах, сигнал воздушной тревоги, поданный в городе сиренами или переданный по радиотрансляционной сети, немедленно повторяется сиренами, а также свистками локомотивов (моторва-гонных поездов) и специального самоходного подвижного состава и гудками.

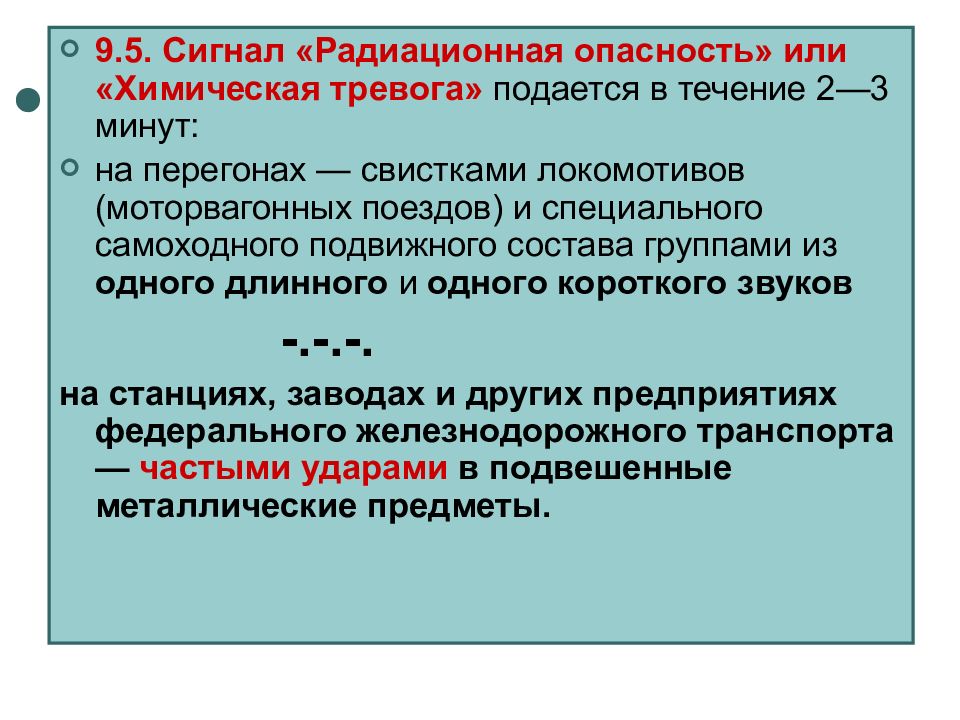

9.5. Сигнал «Радиационная опасность» или «Химическая тревога» подается в течение 2—3 минут: на перегонах — свистками локомотивов (моторвагонных поездов) и специального самоходного подвижного состава группами из одного длинного и одного короткого звуков -.-.-. на станциях, заводах и других предприятиях федерального железнодорожного транспорта — частыми ударами в подвешенные металлические предметы.

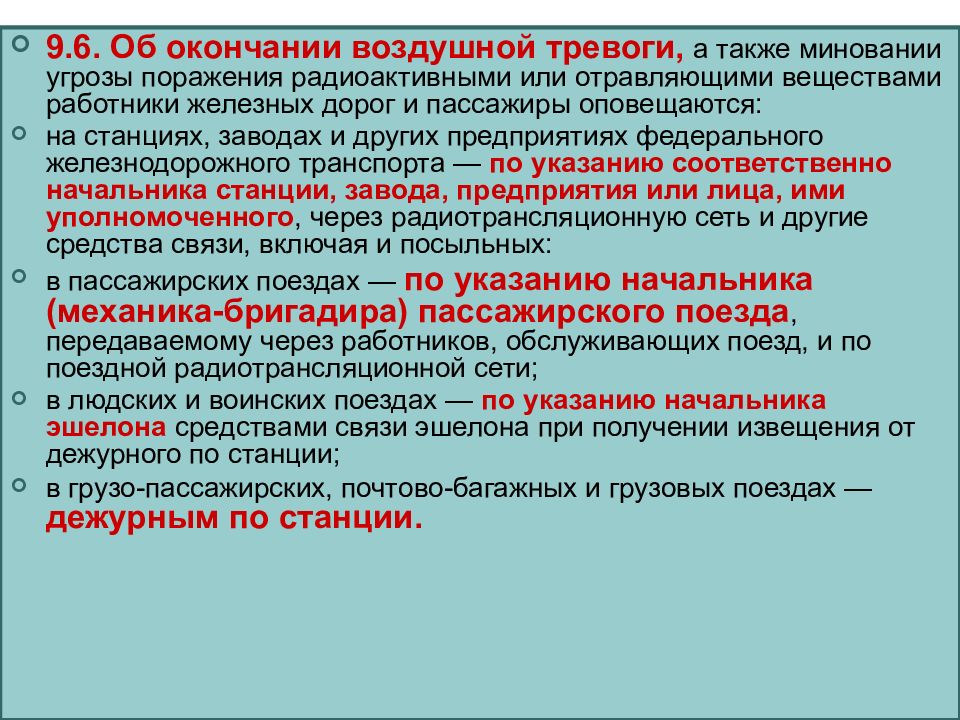

9.6. Об окончании воздушной тревоги, а также миновании угрозы поражения радиоактивными или отравляющими веществами работники железных дорог и пассажиры оповещаются: на станциях, заводах и других предприятиях федерального железнодорожного транспорта — по указанию соответственно начальника станции, завода, предприятия или лица, ими уполномоченного, через радиотрансляционную сеть и другие средства связи, включая и посыльных: в пассажирских поездах — по указанию начальника (механика-бригадира) пассажирского поезда, передаваемому через работников, обслуживающих поезд, и по поездной радиотрансляционной сети; в людских и воинских поездах — по указанию начальника эшелона средствами связи эшелона при получении извещения от дежурного по станции; в грузо-пассажирских, почтово-багажных и грузовых поездах — дежурным по станции.

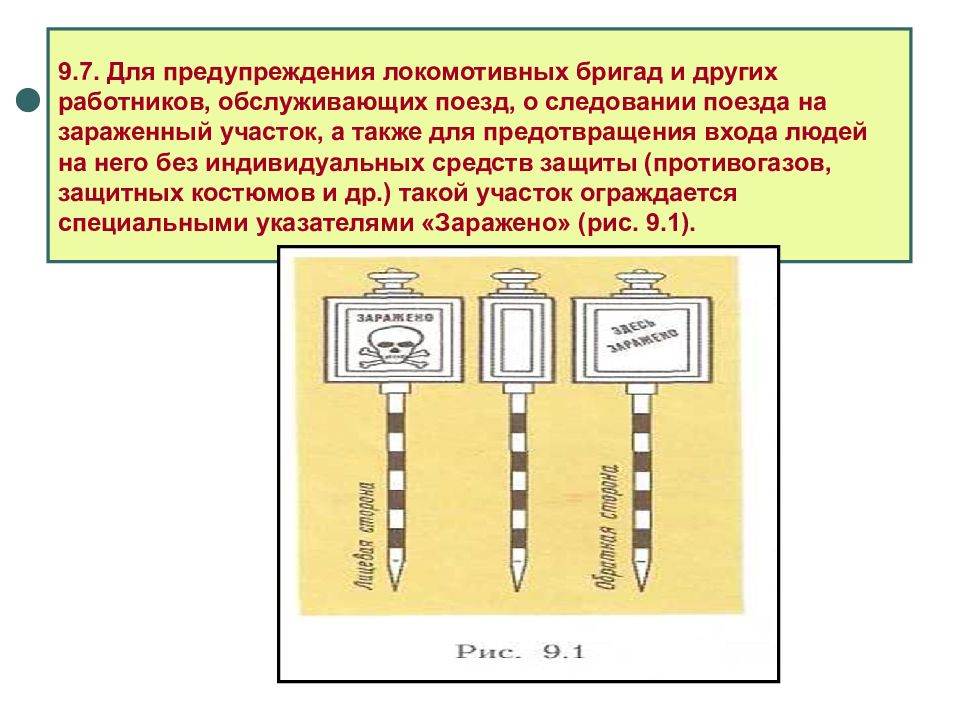

Лекция закончена. Спасибо за внимание. Готовьтесь к экзаменам! Желаю удачи!
