Тема № 1 Подготовка специалистов подразделений РТВ Занятие № 5 Работа оператора РЛС по обнаружению воздушного объекта Военно - инженерный институт Учебный военный центр Отдел «Радиолокационного вооружения РТВ ВВС»

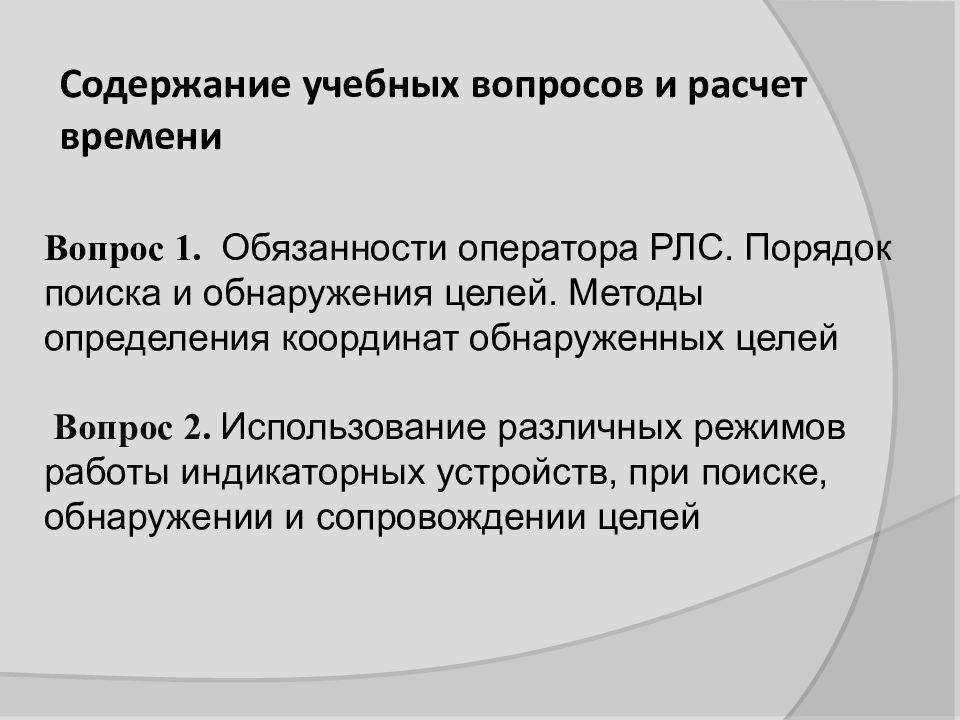

Содержание учебных вопросов и расчет времени Вопрос 1. Обязанности оператора РЛС. Порядок поиска и обнаружения целей. Методы определения координат обнаруженных целей Вопрос 2. Использование различных режимов работы индикаторных устройств, при поиске, обнаружении и сопровождении целей

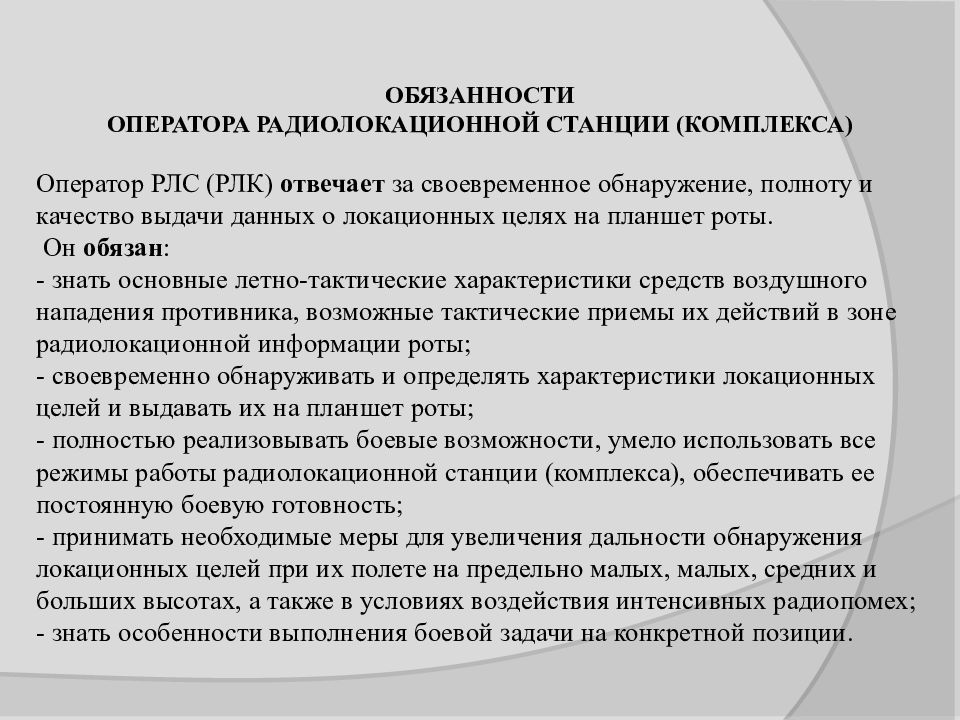

ОБЯЗАННОСТИ Оператора Радиолокационной Станции (комплекса) Оператор РЛС (РЛК) отвечает за своевременное обнаружение, полноту и качество выдачи данных о локационных целях на планшет роты. Он обязан : - знать основные летно-тактические характеристики средств воздушного нападения противника, возможные тактические приемы их действий в зоне радиолокационной информации роты; - своевременно обнаруживать и определять характеристики локационных целей и выдавать их на планшет роты; - полностью реализовывать боевые возможности, умело использовать все режимы работы радиолокационной станции (комплекса), обеспечивать ее постоянную боевую готовность; - принимать необходимые меры для увеличения дальности обнаружения локационных целей при их полете на предельно малых, малых, средних и больших высотах, а также в условиях воздействия интенсивных радиопомех; - знать особенности выполнения боевой задачи на конкретной позиции.

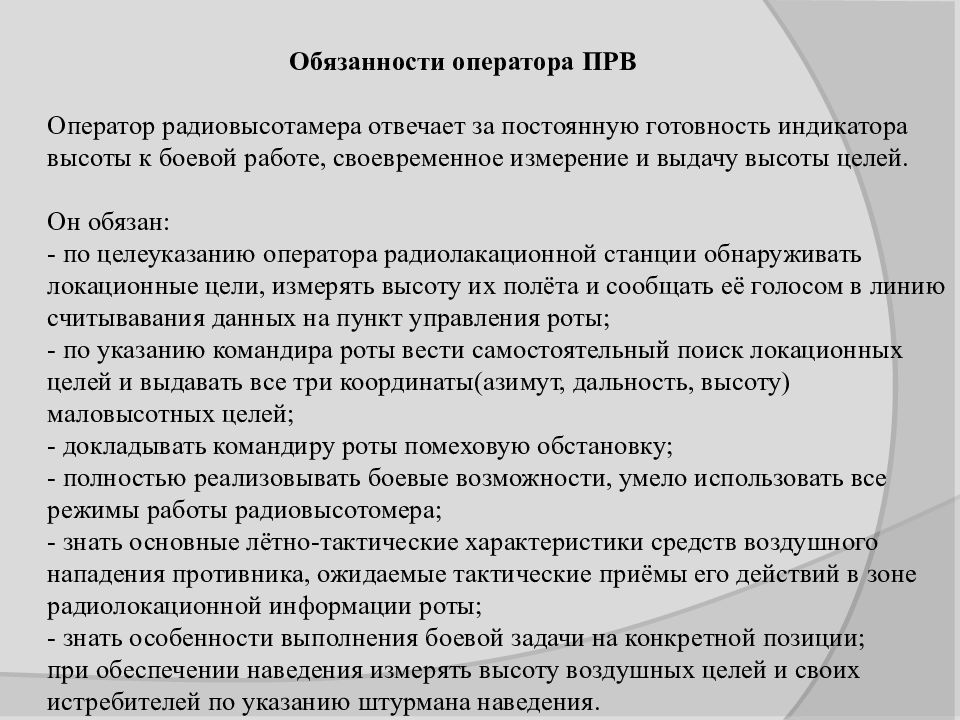

Обязанности оператора ПРВ Оператор радиовысотамера отвечает за постоянную готовность индикатора высоты к боевой работе, своевременное измерение и выдачу высоты целей. Он обязан: - по целеуказанию оператора радиолакационной станции обнаруживать локационные цели, измерять высоту их полёта и сообщать её голосом в линию считывавания данных на пункт управления роты; - по указанию командира роты вести самостоятельный поиск локационных целей и выдавать все три координаты(азимут, дальность, высоту) маловысотных целей; - докладывать командиру роты помеховую обстановку; - полностью реализовывать боевые возможности, умело использовать все режимы работы радиовысотомера; - знать основные лётно-тактические характеристики средств воздушного нападения противника, ожидаемые тактические приёмы его действий в зоне радиолокационной информации роты; - знать особенности выполнения боевой задачи на конкретной позиции; при обеспечении наведения измерять высоту воздушных целей и своих истребителей по указанию штурмана наведения.
Поиск и обнаружение воздушных объектов Режимы работы систем и устройств РЛС при поиске воздушных объектов устанавливаются в соответствии с поставленной задачей и условиями обнаружения. Поиск и обнаружение ВО ведётся операторами непрерывно на ИКО. На индикаторах масштабы устанавливаются в соответствии с выбранным режимом работы. Поиск ВО на индикаторах ведётся сосредоточенным наблюдением за появлением, слабых по яркости отметок от ВО, находящихся на максимальной дальности обнаружения. Экран индикатора обозревается от центра к краю по ходу вращения развёртки. На экранах ИКО (ВИКО) ВО наблюдается в виде отметки (дужки). Координаты определяют: - азимут - по середине отметки, а азимут групповой цели – по центру отметки от головной группы самолётов; - дальность – по середине ближнего края отметки к центру индикатора, а дальность групповой цели по середине ближнего края отметки от головной группы самолётов.

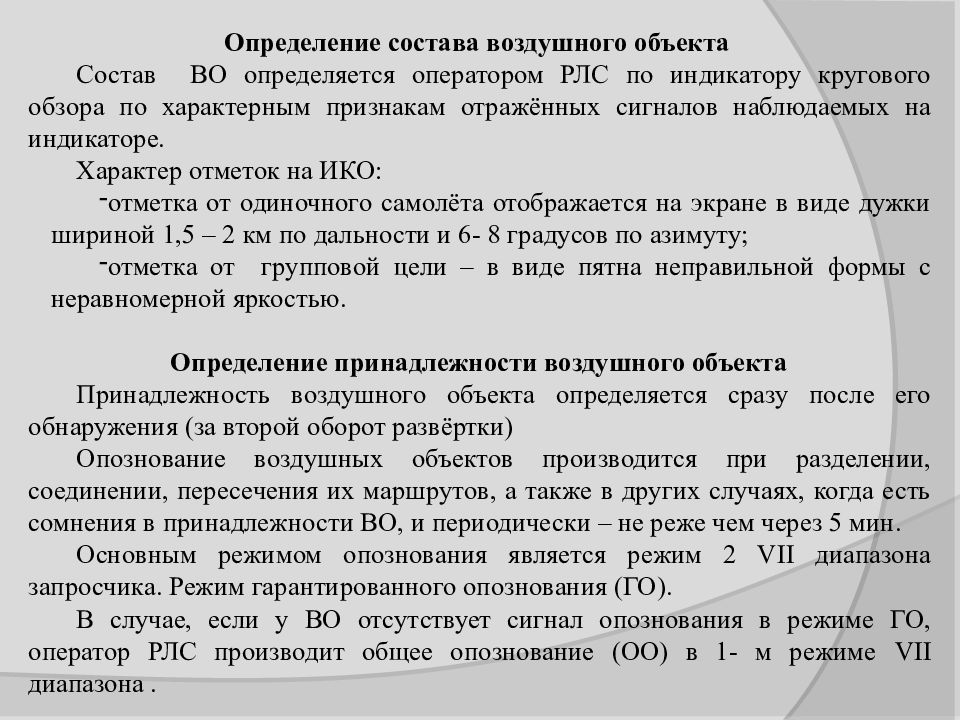

Определение состава воздушного объекта Состав ВО определяется оператором РЛС по индикатору кругового обзора по характерным признакам отражённых сигналов наблюдаемых на индикаторе. Характер отметок на ИКО: отметка от одиночного самолёта отображается на экране в виде дужки шириной 1,5 – 2 км по дальности и 6- 8 градусов по азимуту; отметка от групповой цели – в виде пятна неправильной формы с неравномерной яркостью. Определение принадлежности воздушного объекта Принадлежность воздушного объекта определяется сразу после его обнаружения (за второй оборот развёртки) Опознование воздушных объектов производится при разделении, соединении, пересечения их маршрутов, а также в других случаях, когда есть сомнения в принадлежности ВО, и периодически – не реже чем через 5 мин. Основным режимом опознования является режим 2 VII диапазона запросчика. Режим гарантированного опознования (ГО). В случае, если у ВО отсутствует сигнал опознования в режиме ГО, оператор РЛС производит общее опознование (ОО) в 1- м режиме VII диапазона.

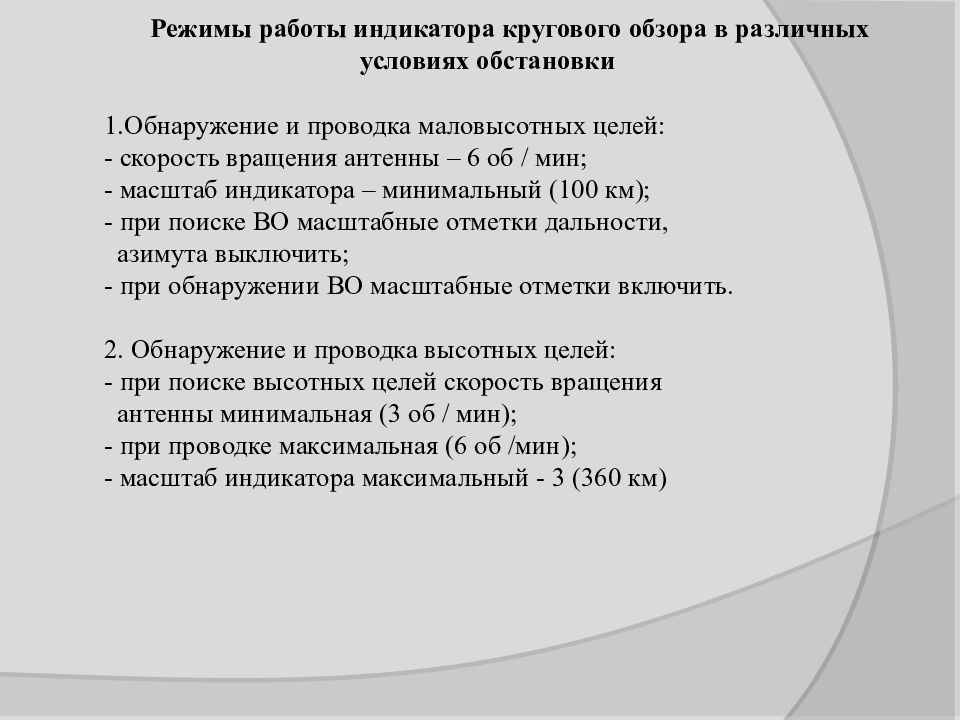

Режимы работы индикатора кругового обзора в различных условиях обстановки 1.Обнаружение и проводка маловысотных целей: - скорость вращения антенны – 6 об / мин; - масштаб индикатора – минимальный (100 км); - при поиске ВО масштабные отметки дальности, азимута выключить; - при обнаружении ВО масштабные отметки включить. 2. Обнаружение и проводка высотных целей: - при поиске высотных целей скорость вращения антенны минимальная (3 об / мин); - при проводке максимальная (6 об /мин); - масштаб индикатора максимальный - 3 (360 км)

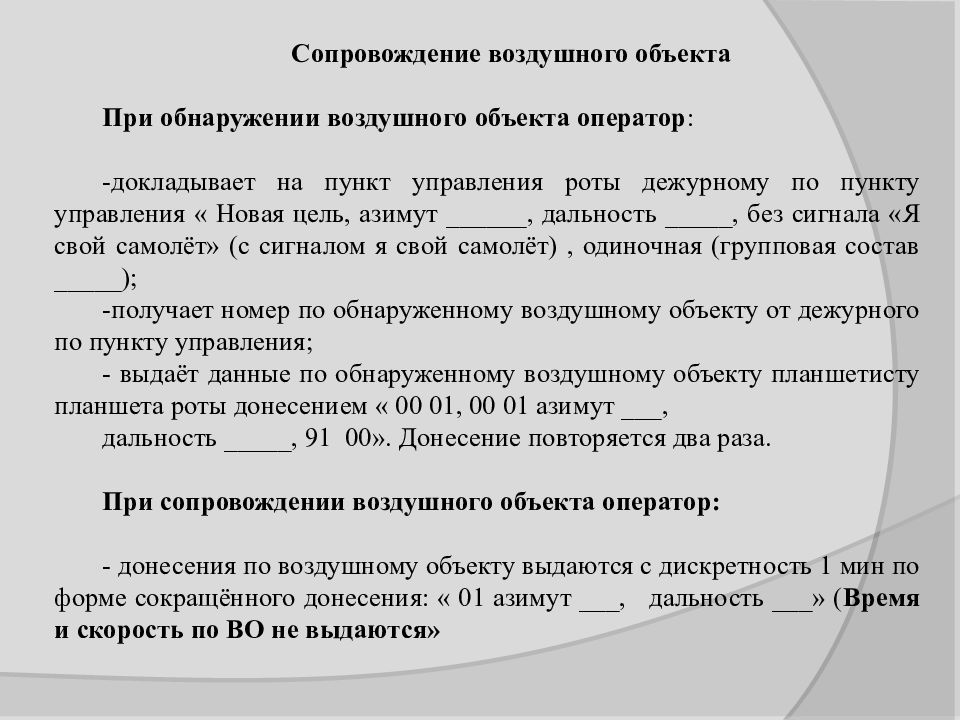

Сопровождение воздушного объекта При обнаружении воздушного объекта оператор : -докладывает на пункт управления роты дежурному по пункту управления « Новая цель, азимут ______, дальность _____, без сигнала «Я свой самолёт» (с сигналом я свой самолёт), одиночная (групповая состав _____); -получает номер по обнаруженному воздушному объекту от дежурного по пункту управления; - выдаёт данные по обнаруженному воздушному объекту планшетисту планшета роты донесением « 00 01, 00 01 азимут ___, д альность _____, 91 00». Донесение повторяется два раза. При сопровождении воздушного объекта оператор: - донесения по воздушному объекту выдаются с дискретность 1 мин по форме сокращённого донесения: « 01 азимут ___, дальность ___» ( Время и скорость по ВО не выдаются»
