Разработано: Семеновой Н.В. Архитектурно-строительные чертежи содержат проекционные изображения здания или его частей, необходимые для его возведения, а также для изготовления строительных изделий и конструкций. Архитектурно-строительные чертежи

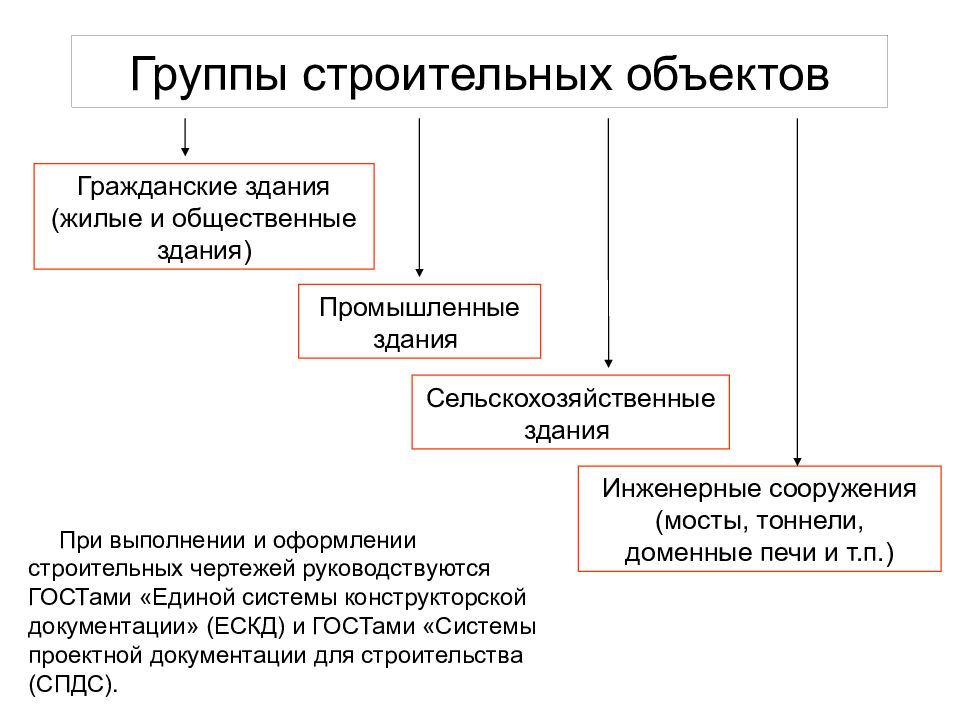

Гражданские здания (жилые и общественные здания) Промышленные здания Сельскохозяйственные здания Инженерные сооружения (мосты, тоннели, доменные печи и т.п.) При выполнении и оформлении строительных чертежей руководствуются ГОСТами «Единой системы конструкторской документации» (ЕСКД) и ГОСТами «Системы проектной документации для строительства (СПДС).

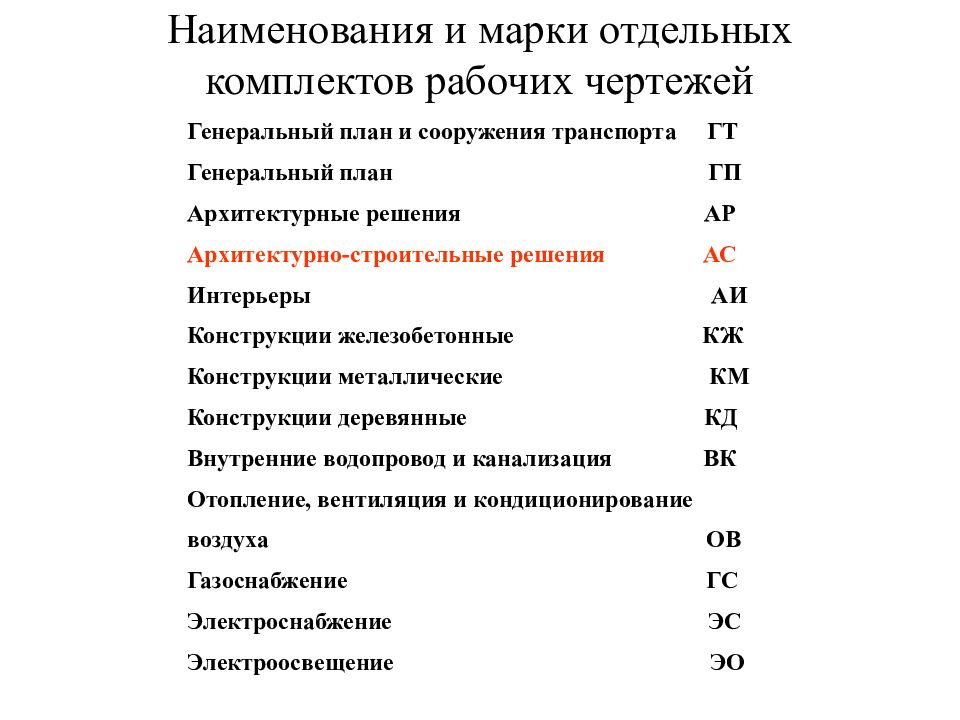

Генеральный план и сооружения транспорта ГТ Генеральный план ГП Архитектурные решения АР Архитектурно-строительные решения АС Интерьеры АИ Конструкции железобетонные КЖ Конструкции металлические КМ Конструкции деревянные КД Внутренние водопровод и канализация ВК Отопление, вентиляция и кондиционирование воздуха ОВ Газоснабжение ГС Электроснабжение ЭС Электроосвещение ЭО
Перекрытия - разделяют здание по высоте на этажи или отделяют верхний этаж от чердака. П ерегородки - разделяют внутреннее пространство здания в пределах этажа на отдельные помещения. Конструктивные элементы здания Фундаменты – это часть здания, которая находится в земле и на которую опираются стены или колонны. Фундамент служит для передачи и распределения нагрузки от здания на грунт. Лестница – конструктивное устройства, предназначенное для сообщения между этажами. Стены - ограждают помещение от внешних температурных и атмосферных воздействий. Дверь Окно Крыша – совокупность конструктивных элементов, завершающих здание и защищающих его от внешней среды. Цоколь - нижняя часть стены над фундаментом до уровня пола первого этажа.
Слуховое окно Балкон Цоколь Труба Ворота Окно Архитектурные и конструктивные элементы здания Крыша Лестница
Эркер Терраса Балкон Колонна Архитектурные и конструктивные элементы здания Цоколь

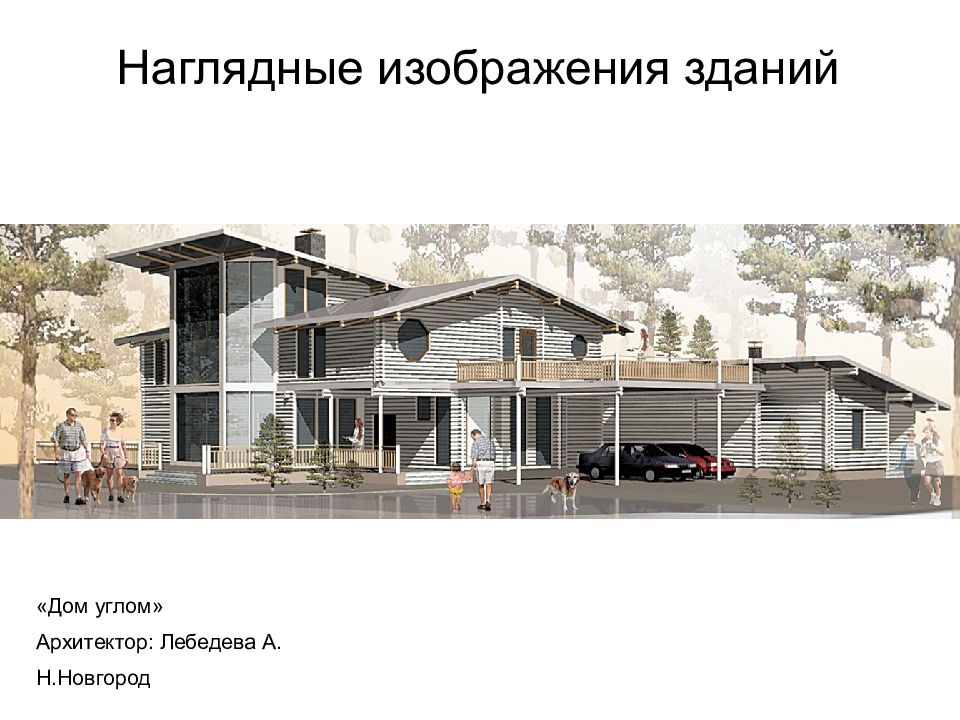

Наглядные изображения зданий «Дом углом» Архитектор: Лебедева А. Н.Новгород
Наглядное изображение дома в перспективе с антуражем

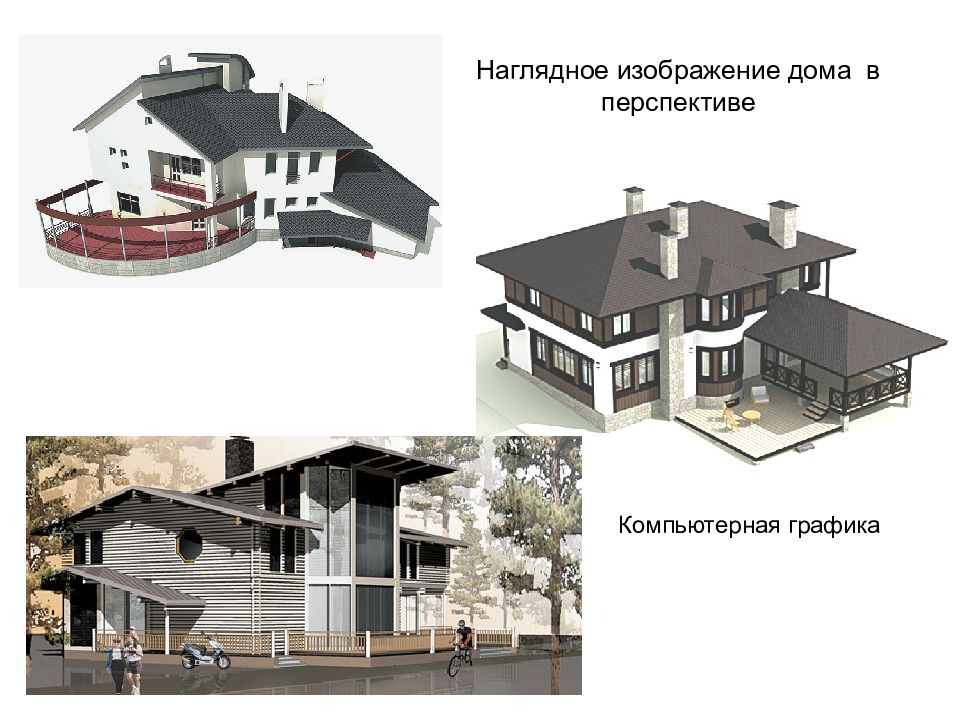

Наглядное изображение дома в перспективе Компьютерная графика

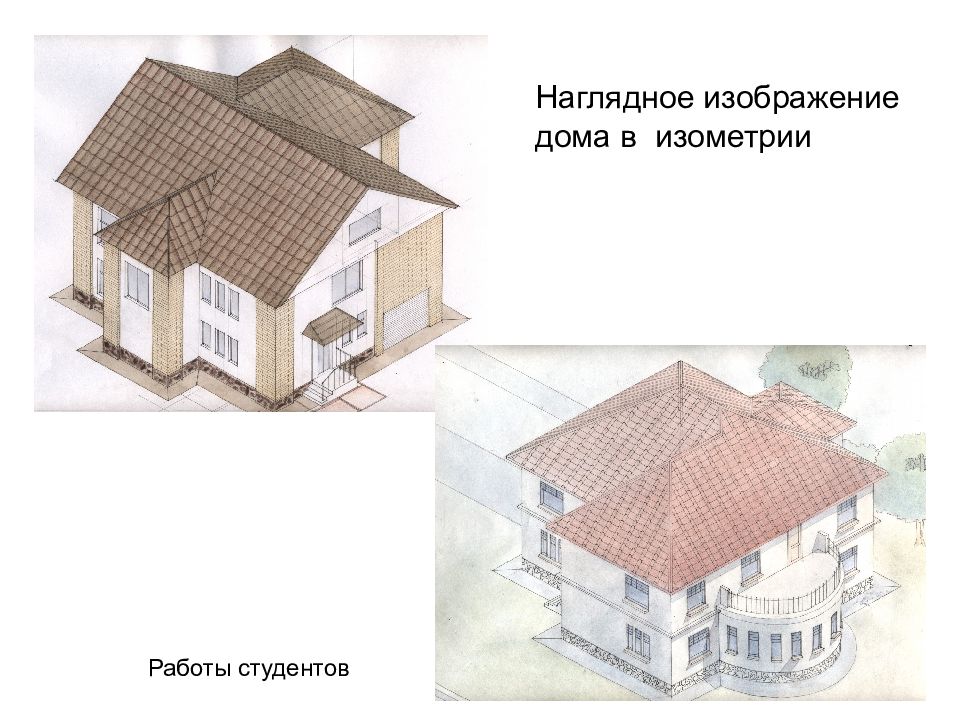

Работы студентов

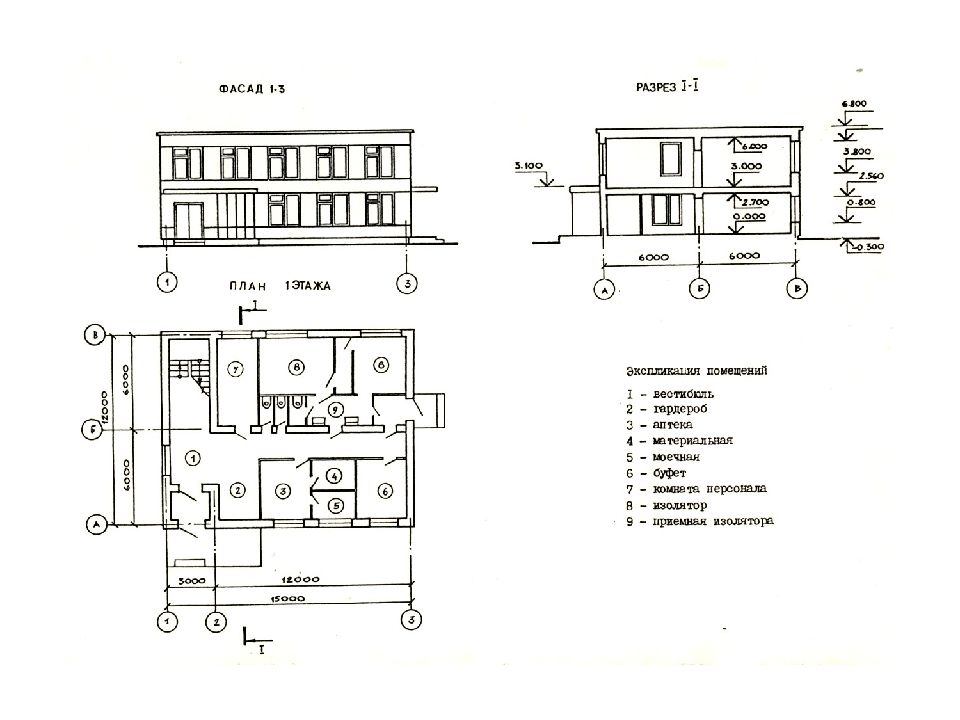

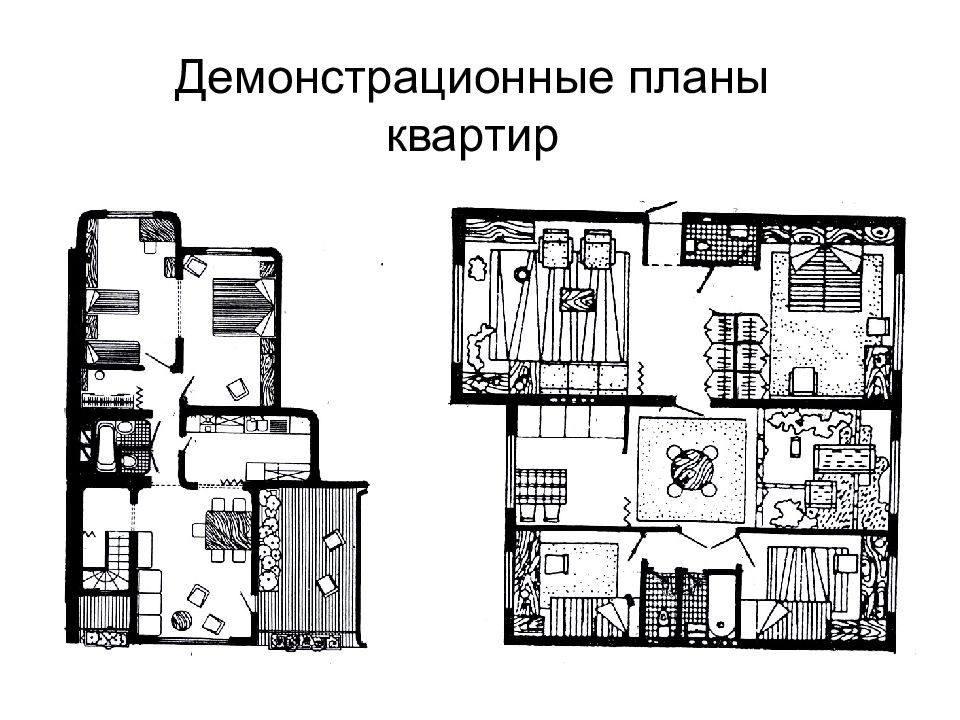

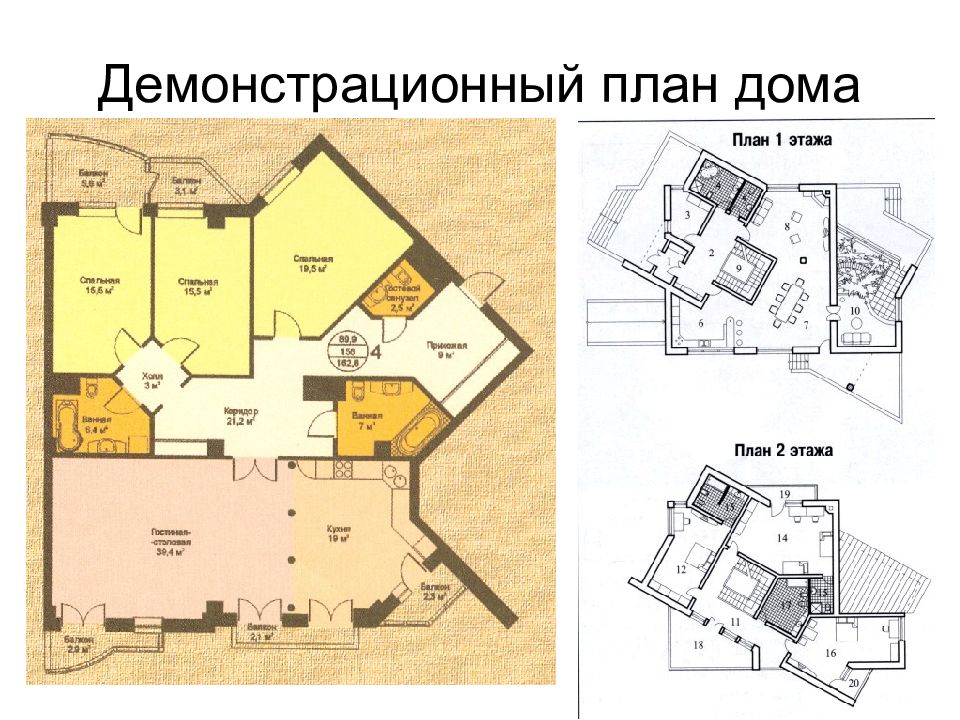

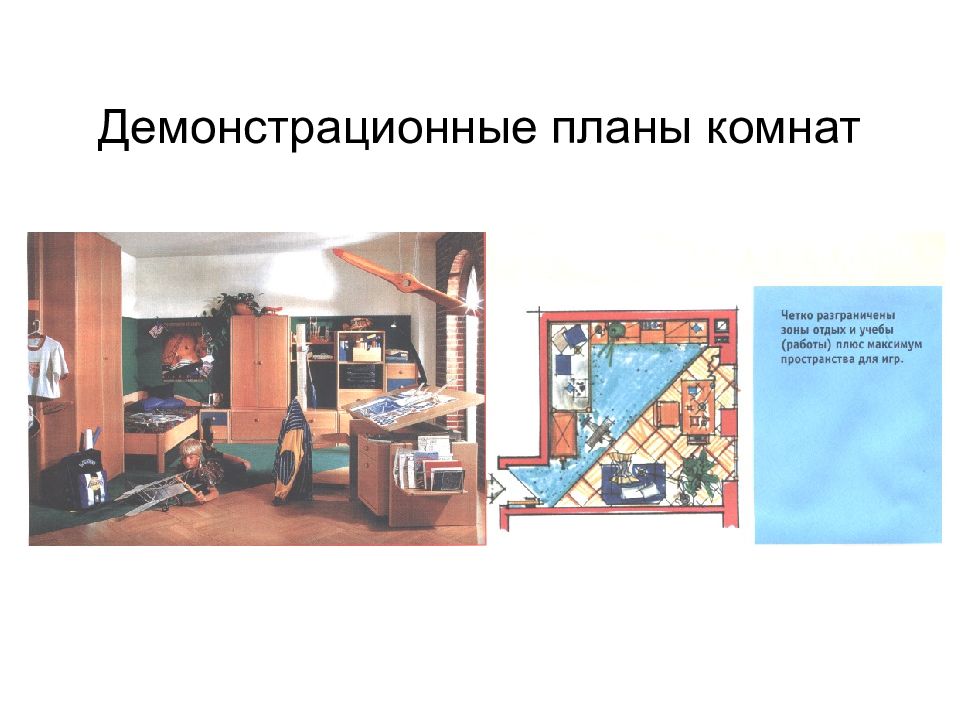

ПЛАН – разрез здания горизонтальной секущей плоскостью на уровне оконных и дверных проемов несколько выше подоконника.
Поперечные координационные оси маркируются арабскими цифрами в порядке возрастания слева направо, а продольные - буквами русского алфавита снизу вверх. Расположение координационных осей Координационные оси проходят по несущим конструкциям, наружным и внутренним стенам здания, колоннам.
Линии обводки плана: стены, колонны обводятся толщиной S (0,6…0,8)мм, перегородки - S/2, все остальное (окна, двери, оборудование) - S/3. Штриховка материала стен, если он одинаков, не выполняется. Если стены кирпичные, а колонны ж/бетонные, то следует указать материал колонн. Если каркас ж / бетонный, стены из панелей, то штрихуют кирпичные вставки, если они имеются. Рабочие чертежи планов жилых и общественных зданий выполняют в масштабах 1:100; 1:200.
Окно без четвертей Двери без четвертей Двери Окно с четвертями Двери с четвертями Двери вращающиеся Двери раздвижные Проем
ФАСАД – изображение внешнего вида здания

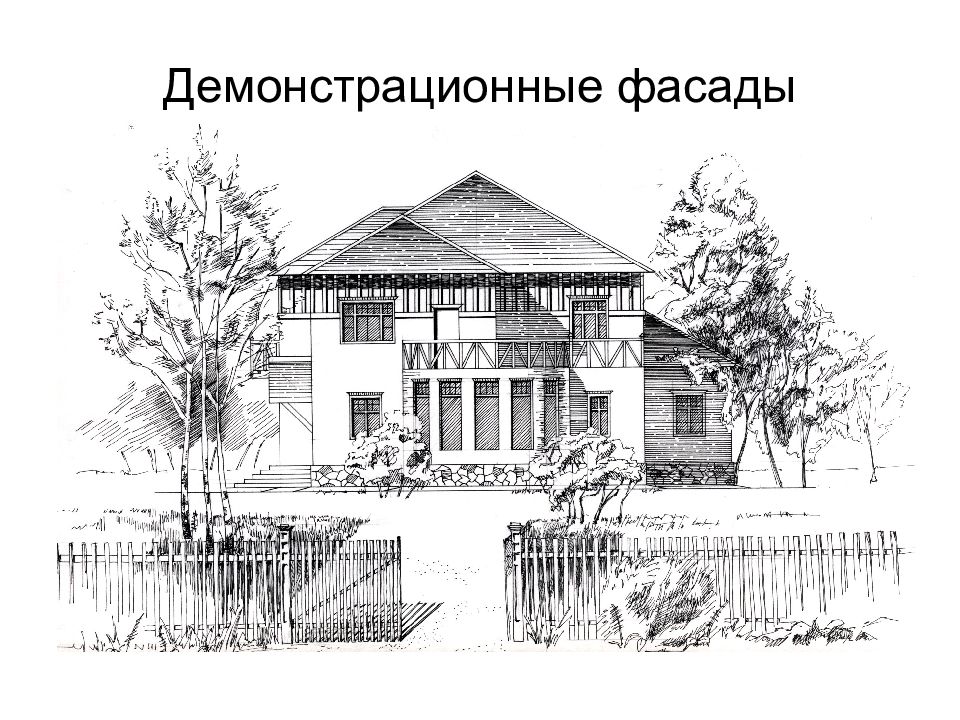

Рабочий чертеж Демонстрационный чертеж Рабочие чертежи фасадов жилых и общественных зданий выполняют в масштабах 1:100; 1:200. Фасады могут быть спереди (главный), сзади (дворовый), справа и слева (торцовые ).

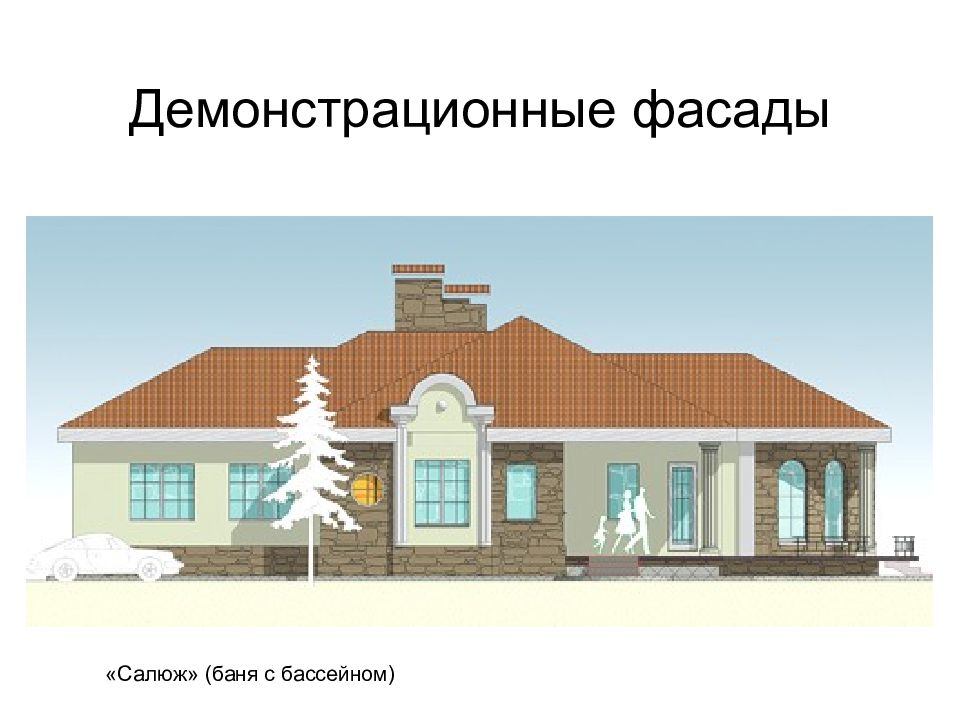

«Салюж» (баня с бассейном) Демонстрационные фасады
Демонстрационные фасады
Демонстрационные фасады
Образование разреза Разрез получается при мысленном рассечении здания вертикальными секущими плоскостями. РАЗРЕЗ ЗДАНИЯ называется ПОПЕРЕЧНЫМ, если секущая плоскость перпендикулярна к продольным стенам. PAЗPEЗ ЗДАНИЯ называется ПРОДОЛЬНЫМ, если секущая плоскость параллельна продольным стенам здания. Рабочие чертежи разрезов жилых и общественных зданий выполняют в масштабах 1:50; 1:100.
Вид здания сверху называется планом крыши
