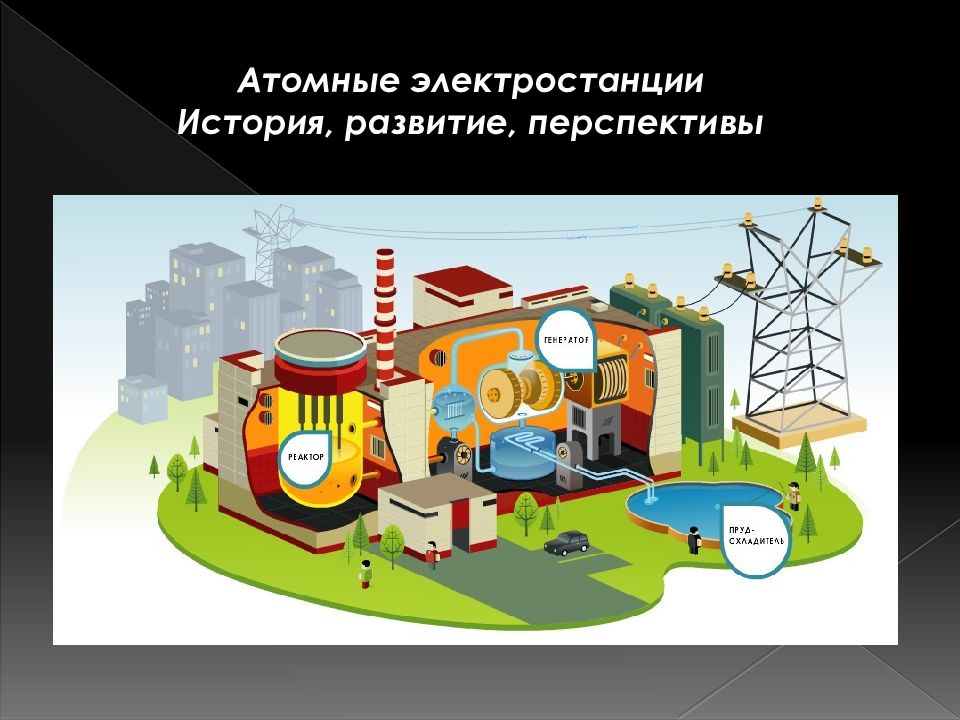

Атомные электростанции История, развитие, перспективы

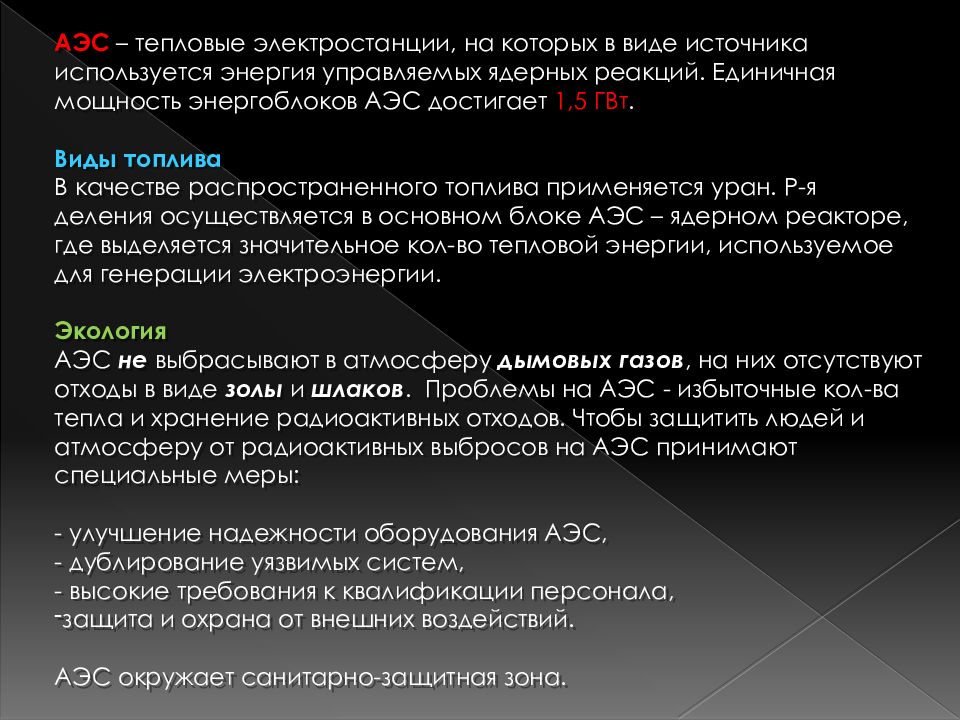

АЭС – тепловые электростанции, на которых в виде источника используется энергия управляемых ядерных реакций. Единичная мощность энергоблоков АЭС достигает 1,5 ГВт. Виды топлива В качестве распространенного топлива применяется уран. Р-я деления осуществляется в основном блоке АЭС – ядерном реакторе, где выделяется значительное кол-во тепловой энергии, используемое для генерации электроэнергии. Экология АЭС не выбрасывают в атмосферу дымовых газов, на них отсутствуют отходы в виде золы и шлаков. Проблемы на АЭС - избыточные кол-ва тепла и хранение радиоактивных отходов. Чтобы защитить людей и атмосферу от радиоактивных выбросов на АЭС принимают специальные меры: - улучшение надежности оборудования АЭС, - дублирование уязвимых систем, - высокие требования к квалификации персонала, защита и охрана от внешних воздействий. АЭС окружает санитарно-защитная зона.

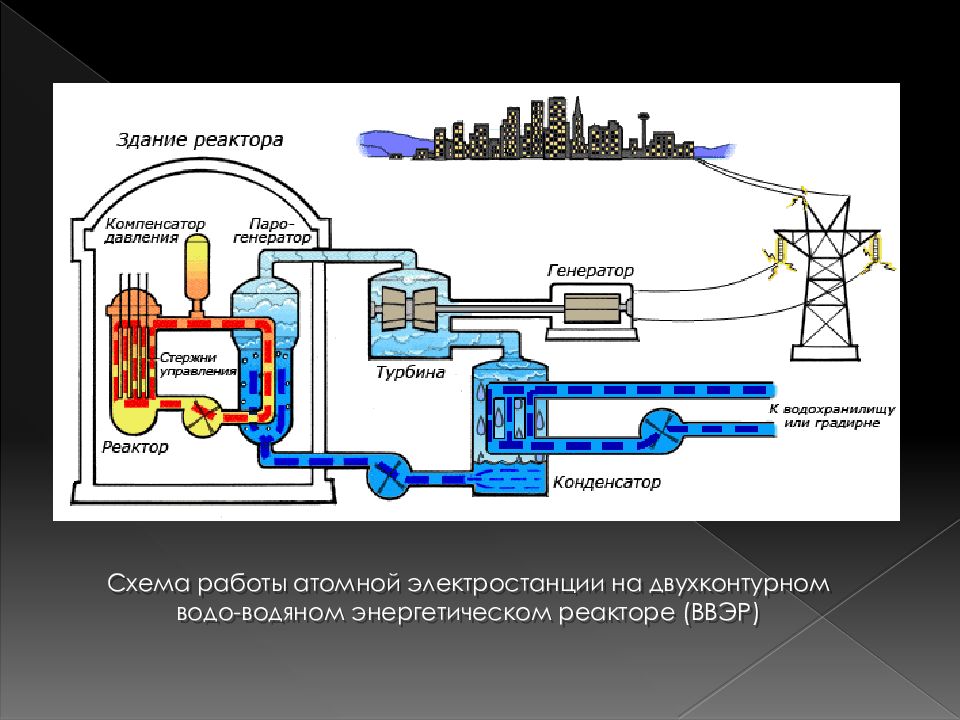

Схема работы атомной электростанции на двухконтурном водо-водяном энергетическом реакторе (ВВЭР)

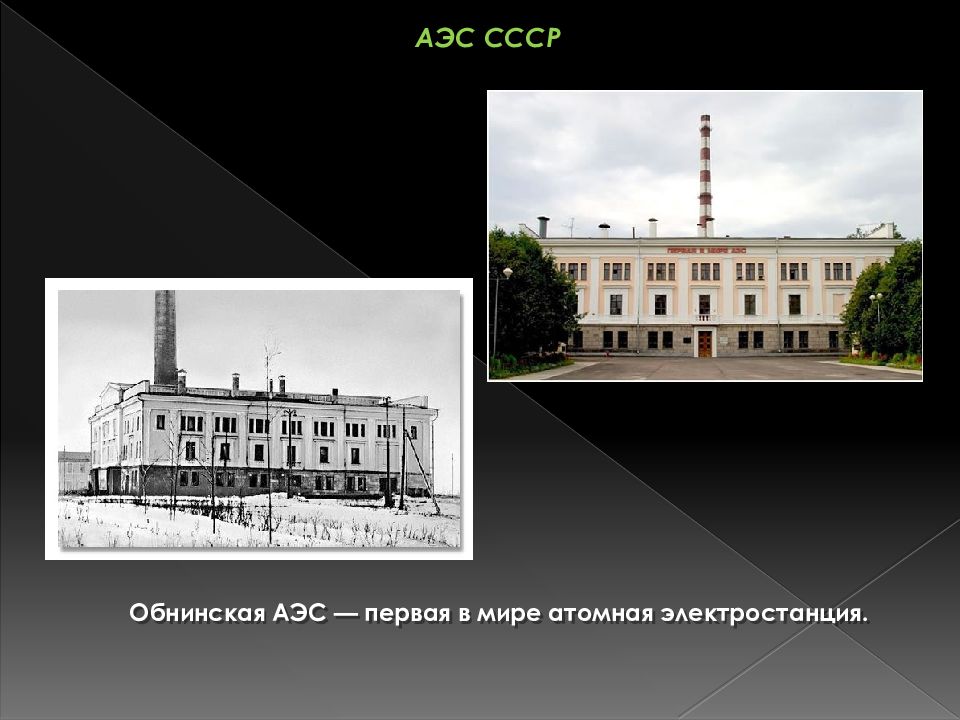

Обнинская АЭС — первая в мире атомная электростанция. АЭС СССР

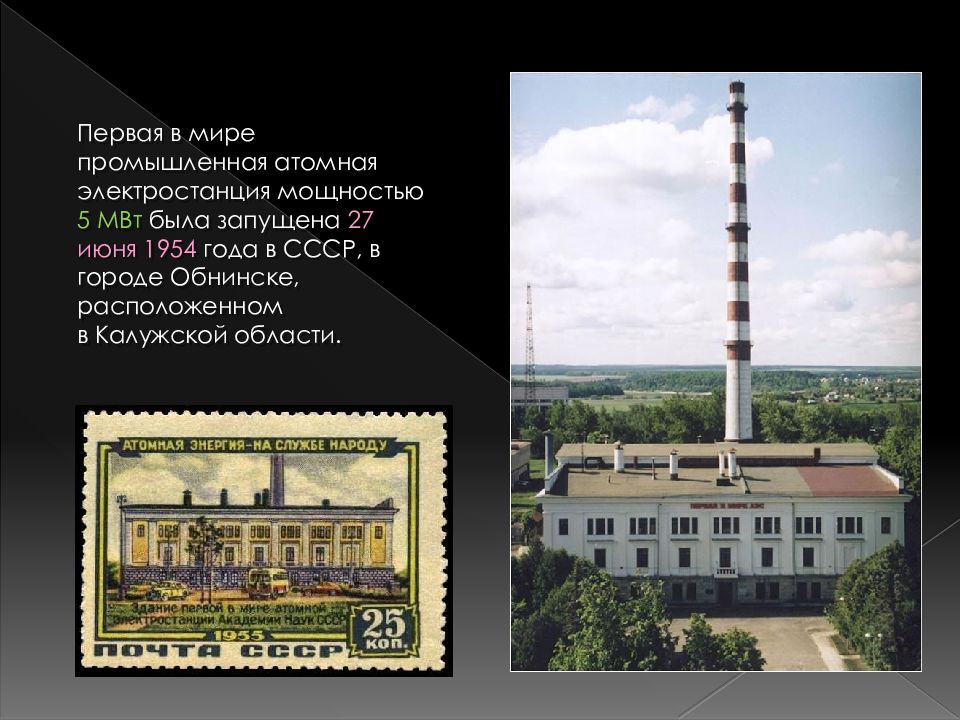

Первая в мире промышленная атомная электростанция мощностью 5 МВт была запущена 27 июня 1954 года в СССР, в городе Обнинске, расположенном в Калужской области.

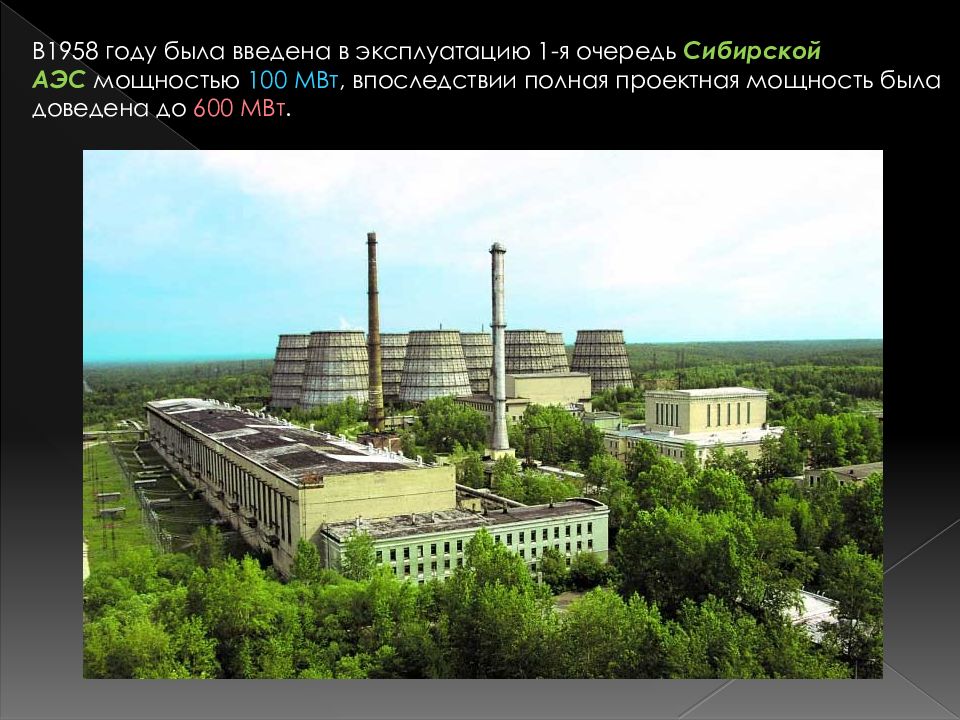

В1958 году была введена в эксплуатацию 1-я очередь Сибирской АЭС мощностью 100 МВт, впоследствии полная проектная мощность была доведена до 600 МВт.

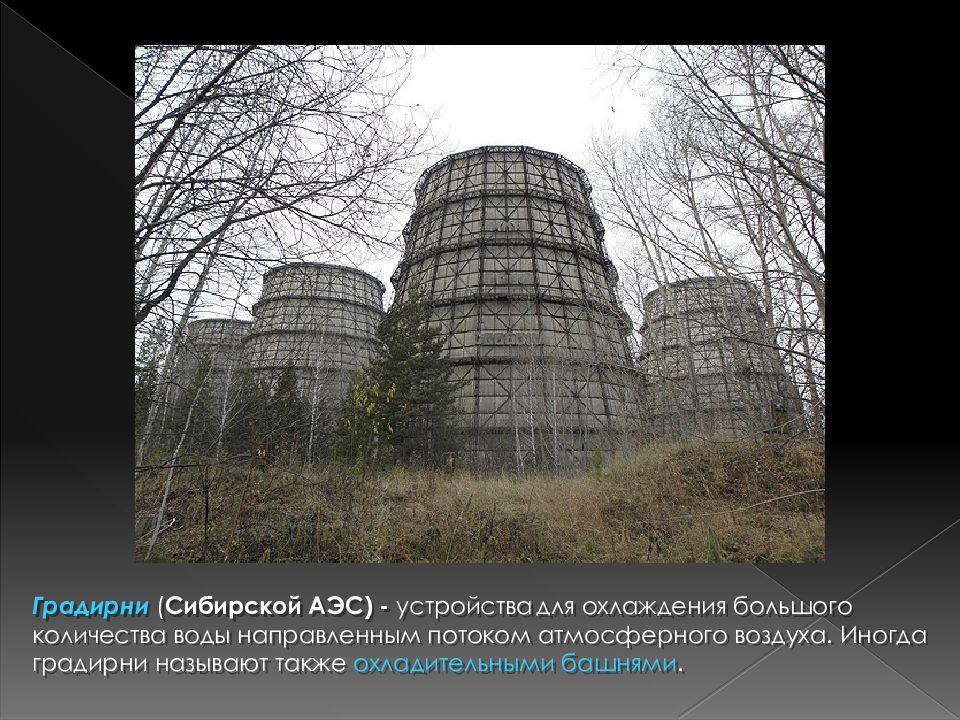

Градирни ( Сибирской АЭС) - устройства для охлаждения большого количества воды направленным потоком атмосферного воздуха. Иногда градирни называют также охладительными башнями.

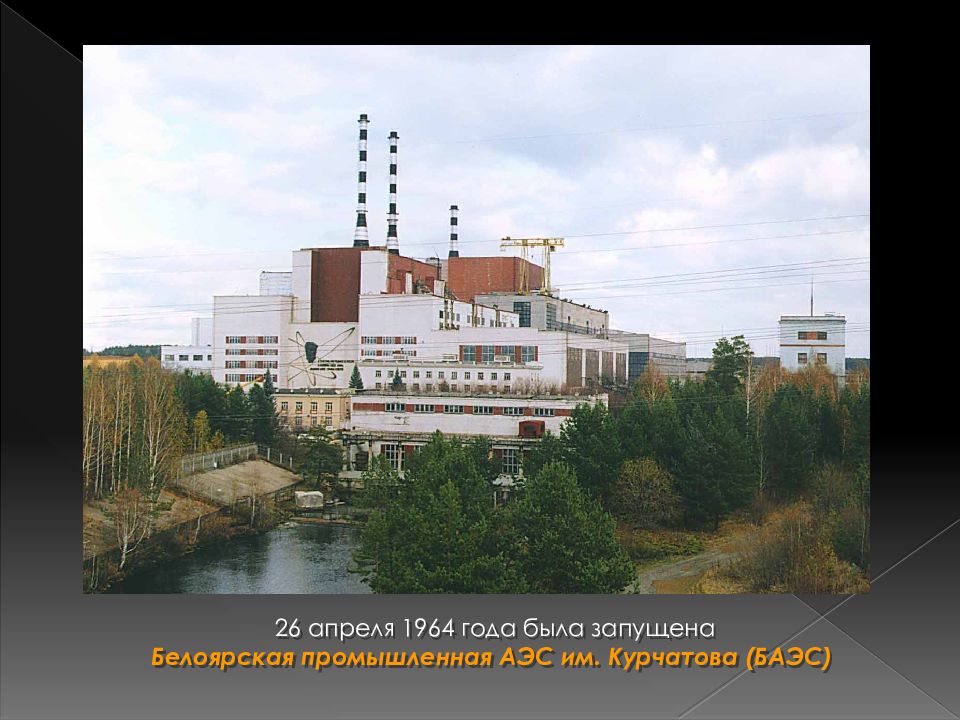

26 апреля 1964 года была запущена Белоярская промышленная АЭС им. Курчатова (БАЭС )

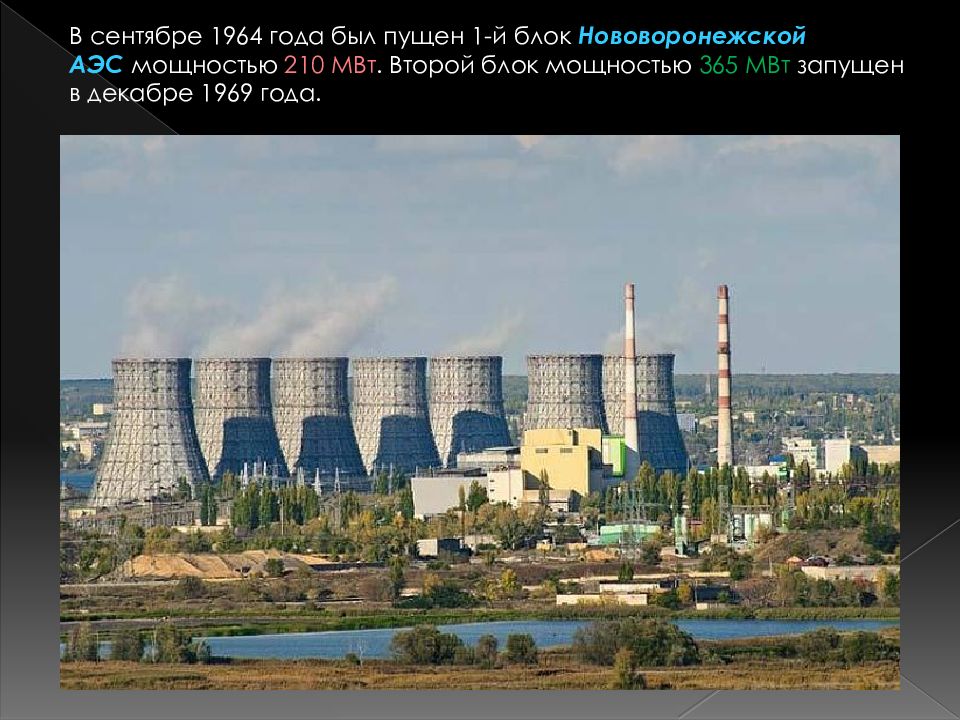

В сентябре 1964 года был пущен 1-й блок Нововоронежской АЭС мощностью 210 МВт. Второй блок мощностью 365 МВт запущен в декабре 1969 года.

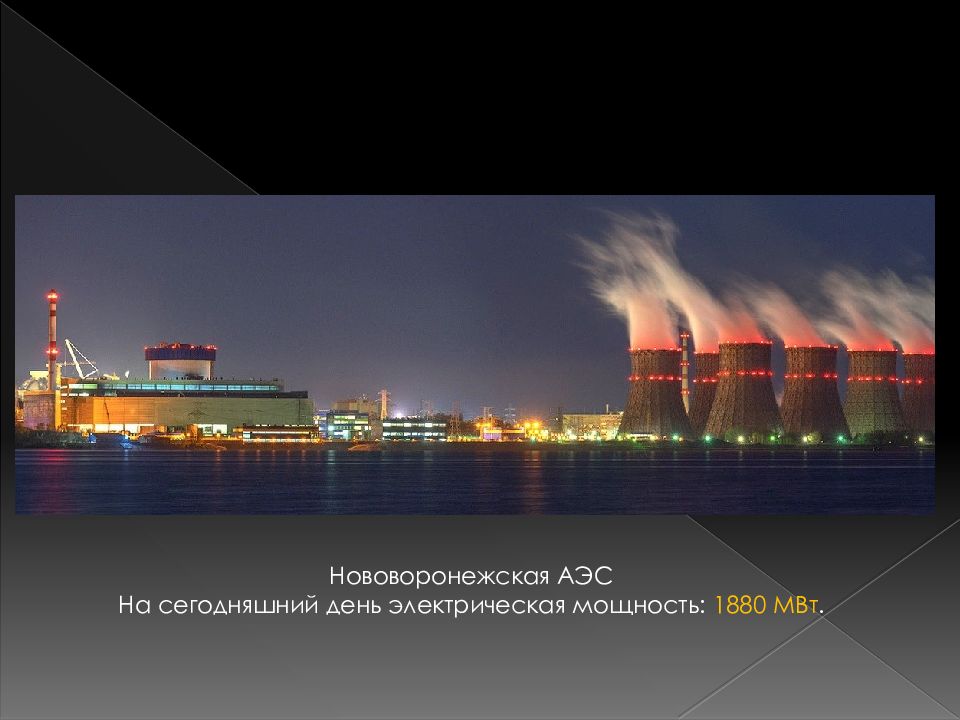

Нововоронежская АЭС На сегодняшний день электрическая мощность: 1880 МВт.

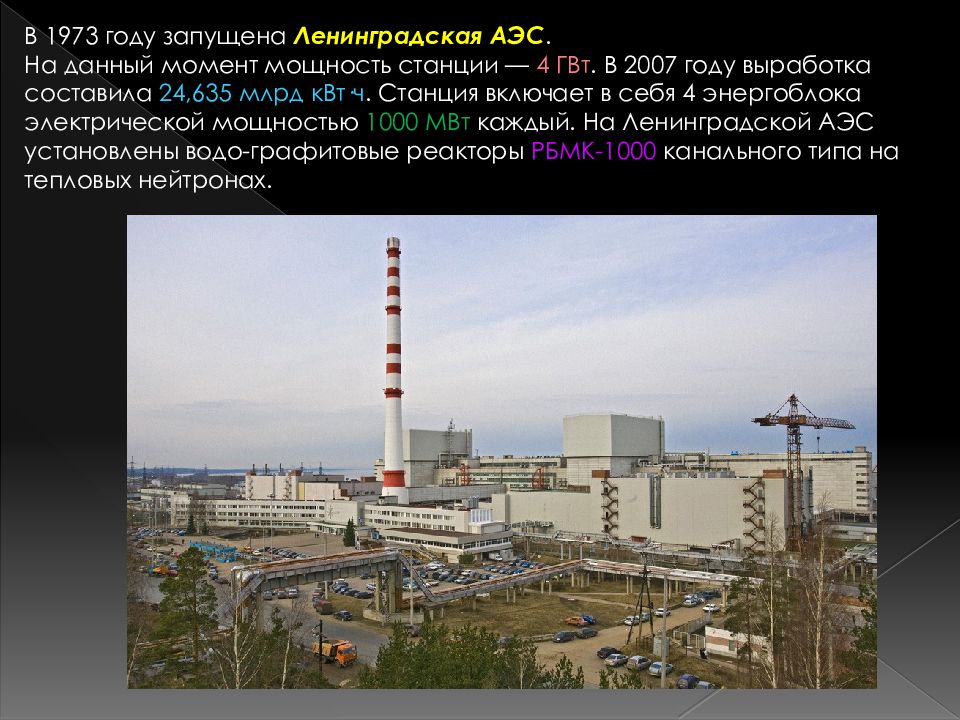

В 1973 году запущена Ленинградская АЭС. На данный момент мощность станции — 4 ГВт. В 2007 году выработка составила 24,635 млрд кВт·ч. Станция включает в себя 4 энергоблока электрической мощностью 1000 МВт каждый. На Ленинградской АЭС установлены водо-графитовые реакторы РБМК-1000 канального типа на тепловых нейтронах.

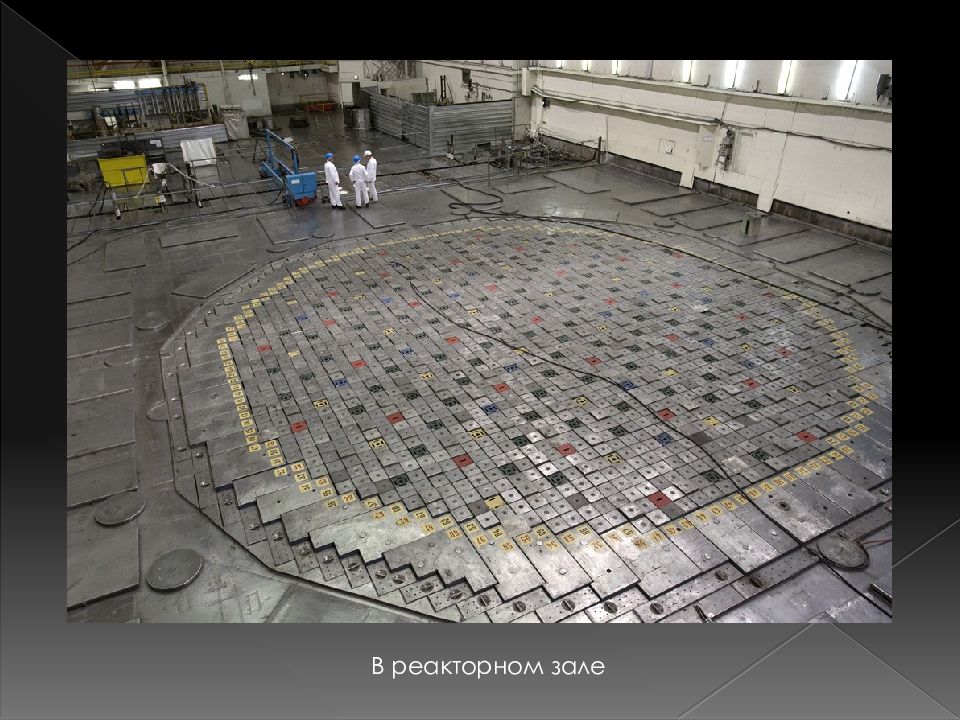

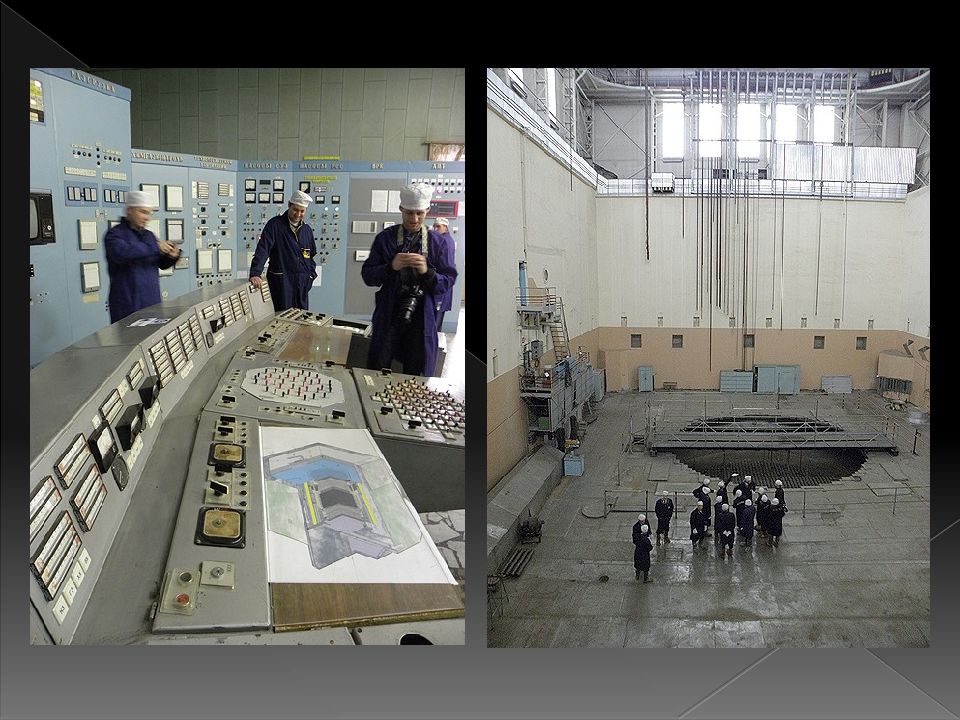

В реакторном зале

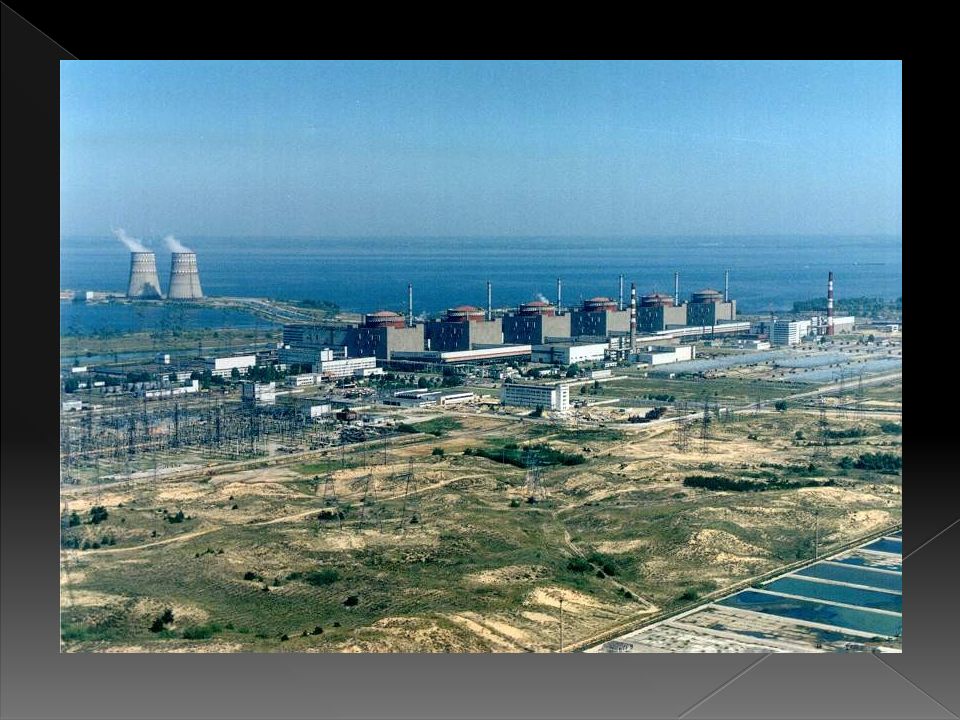

Крупнейшая АЭС в Европе — Запорожская АЭС в г. Энергодаре (Запорожская область, Украина). С 1996 года работают 6 энергоблоков суммарной мощностью 6 ГВт.

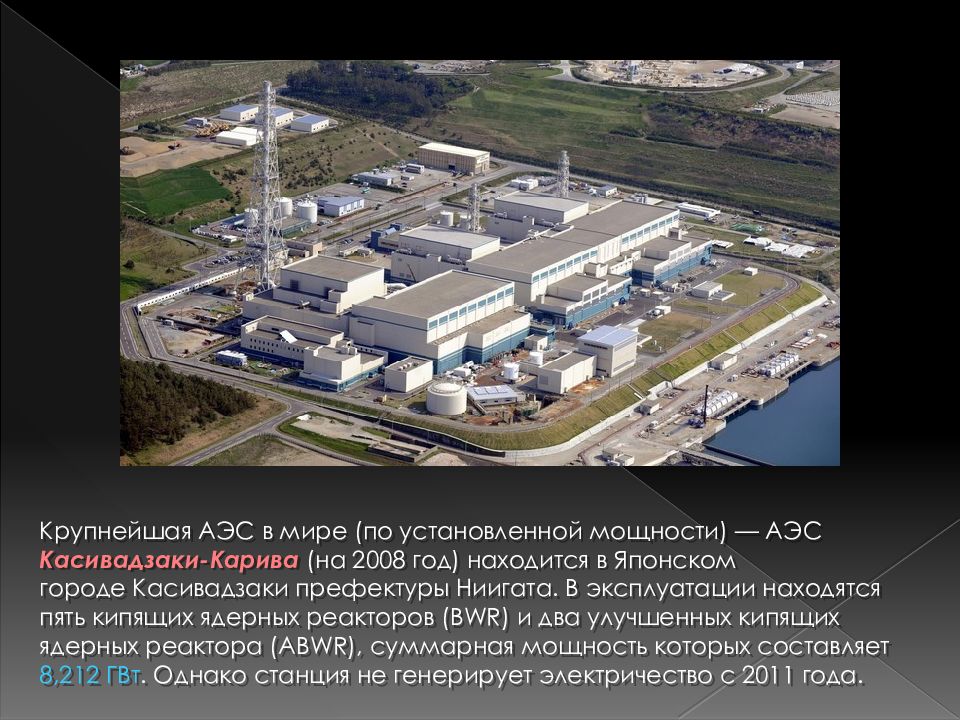

Крупнейшая АЭС в мире (по установленной мощности) — АЭС Касивадзаки-Карива (на 2008 год) находится в Японском городе Касивадзаки префектуры Ниигата. В эксплуатации находятся пять кипящих ядерных реакторов (BWR) и два улучшенных кипящих ядерных реактора (ABWR), суммарная мощность которых составляет 8,212 ГВт. Однако станция не генерирует электричество с 2011 года.

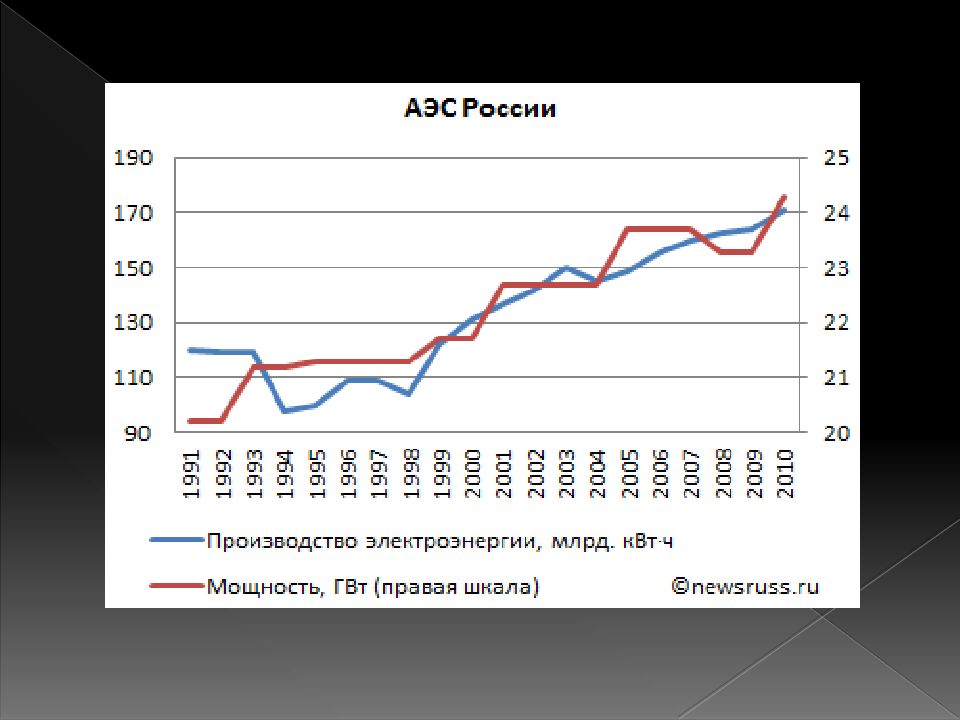

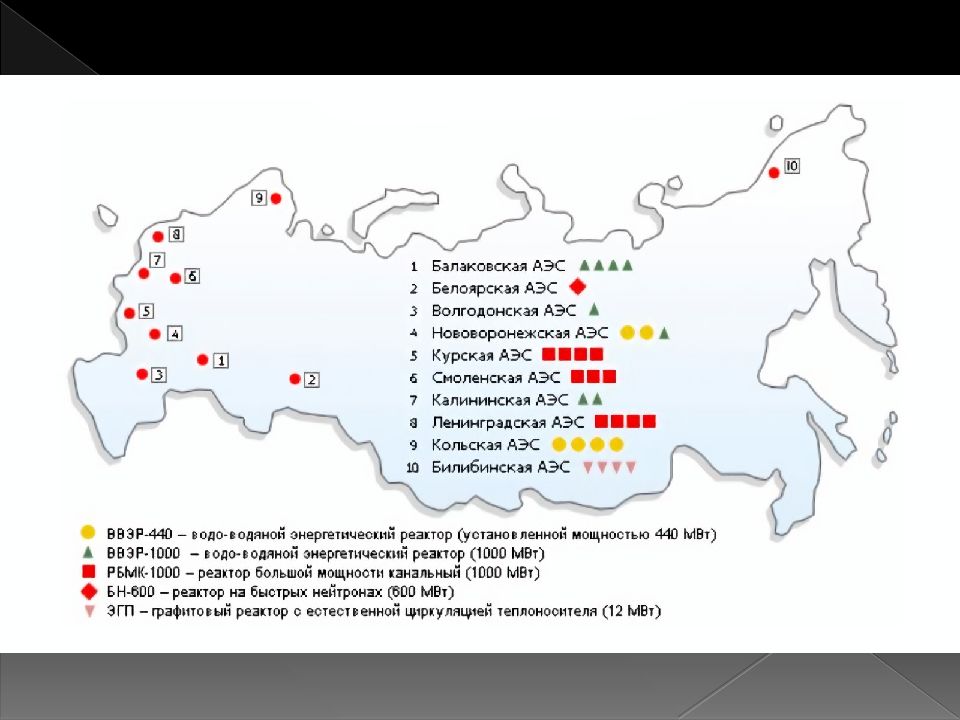

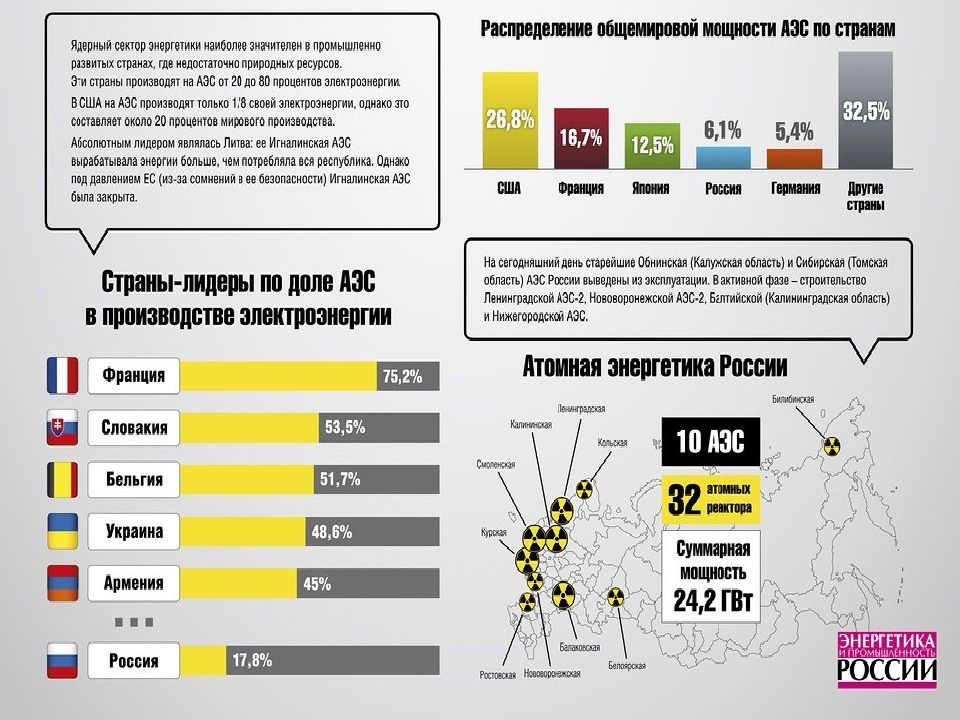

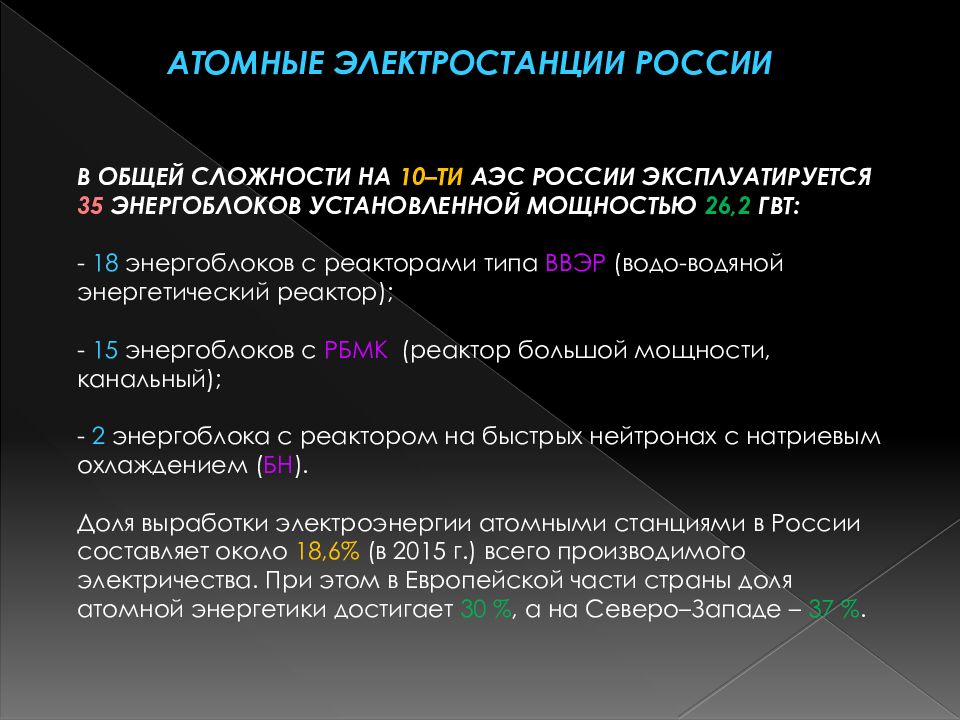

Атомные ЭЛЕКТРОСТАНЦИИ РОССИИ В ОБЩЕЙ СЛОЖНОСТИ НА 10–ТИ АЭС РОССИИ ЭКСПЛУАТИРУЕТСЯ 35 ЭНЕРГОБЛОКОВ УСТАНОВЛЕННОЙ МОЩНОСТЬЮ 26,2 ГВТ: - 18 энергоблоков с реакторами типа ВВЭР ( водо-водяной энергетический реактор); - 15 энергоблоков с РБМК (реактор большой мощности, канальный); - 2 энергоблока с реактором на быстрых нейтронах с натриевым охлаждением ( БН ). Доля выработки электроэнергии атомными станциями в России составляет около 18,6% (в 2015 г.) всего производимого электричества. При этом в Европейской части страны доля атомной энергетики достигает 30 %, а на Северо –Западе – 37 %.

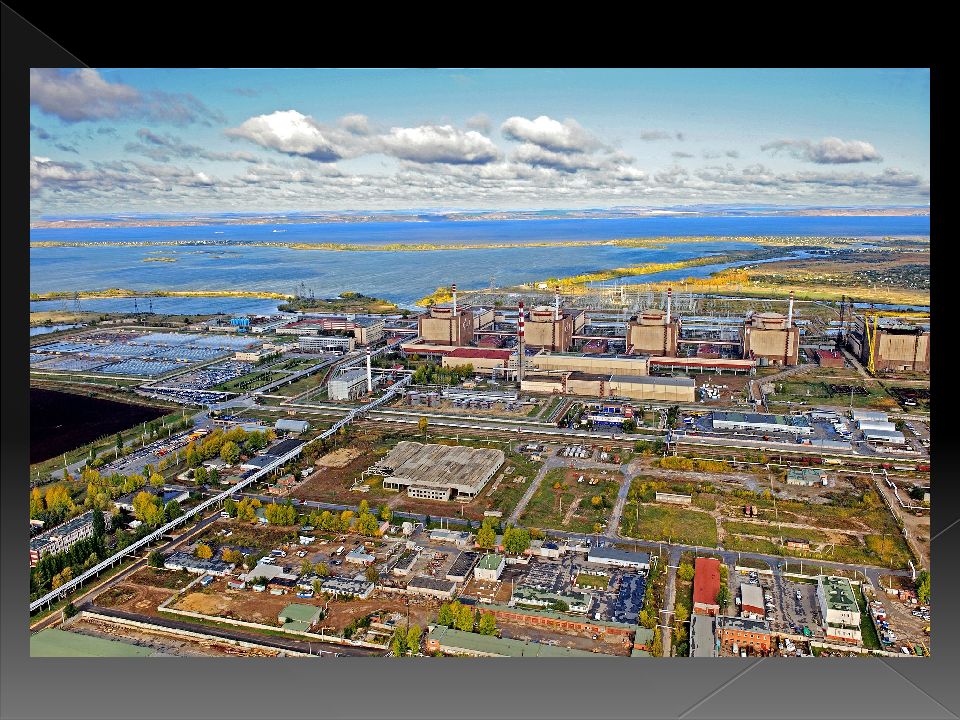

Балаковская АЭС Является крупнейшей АЭС России по выработке электроэнергии — более 30 млрд кВт·ч ежегодно. Электрическая мощность 4000 МВт.

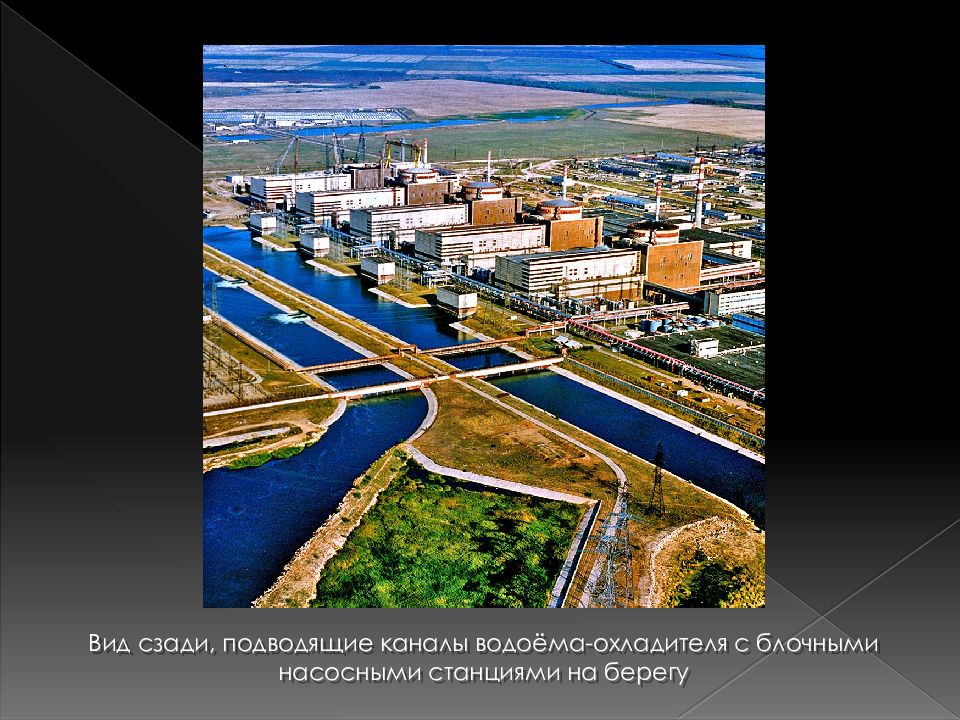

Вид сзади, подводящие каналы водоёма-охладителя с блочными насосными станциями на берегу
Курская АЭС Состоит из четырёх энергоблоков общей мощностью 4000 МВт.
Калининская АЭС Ближайшая АЭС к Москве. Общая площадь, занимаемая КАЭС, составляет 287,37 га. Станция состоит из четырёх энергоблоков, с реакторами типа ВВЭР-1000, общей электрической мощностью 4000 МВт.

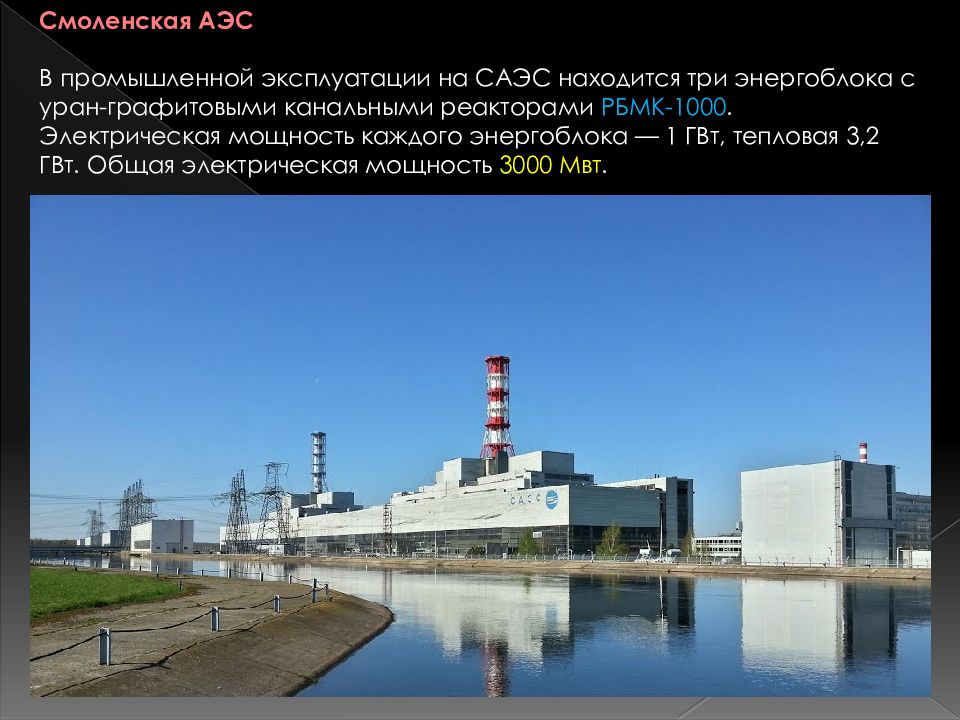

Смоленская АЭС В промышленной эксплуатации на САЭС находится три энергоблока с уран-графитовыми канальными реакторами РБМК-1000. Электрическая мощность каждого энергоблока — 1 ГВт, тепловая 3,2 ГВт. Общая электрическая мощность 3000 Мвт.

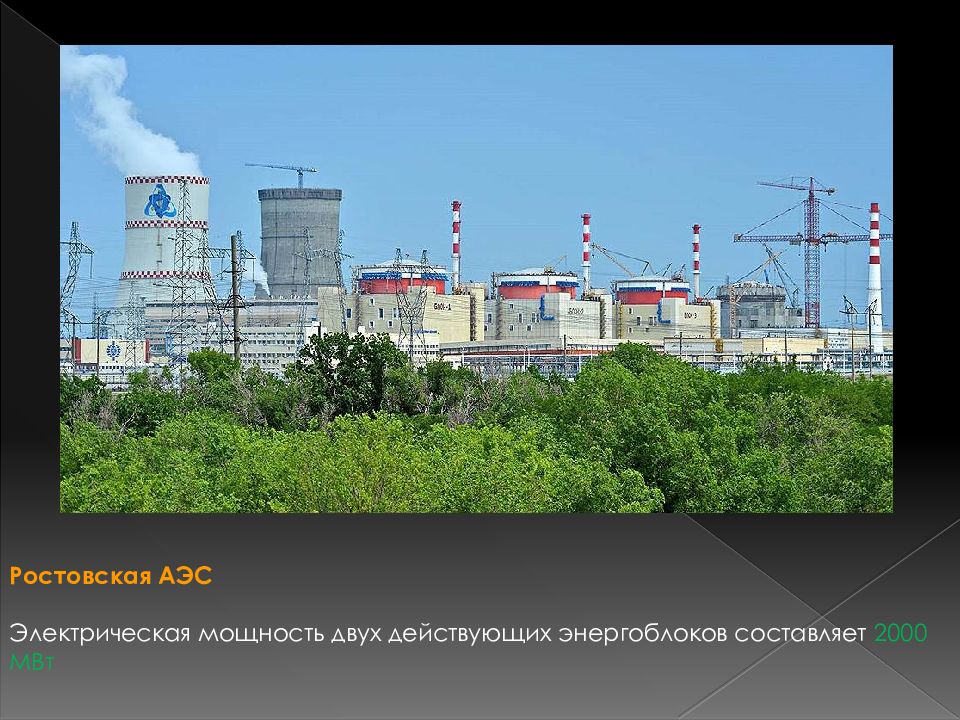

Ростовская АЭС Электрическая мощность двух действующих энергоблоков составляет 2000 МВт

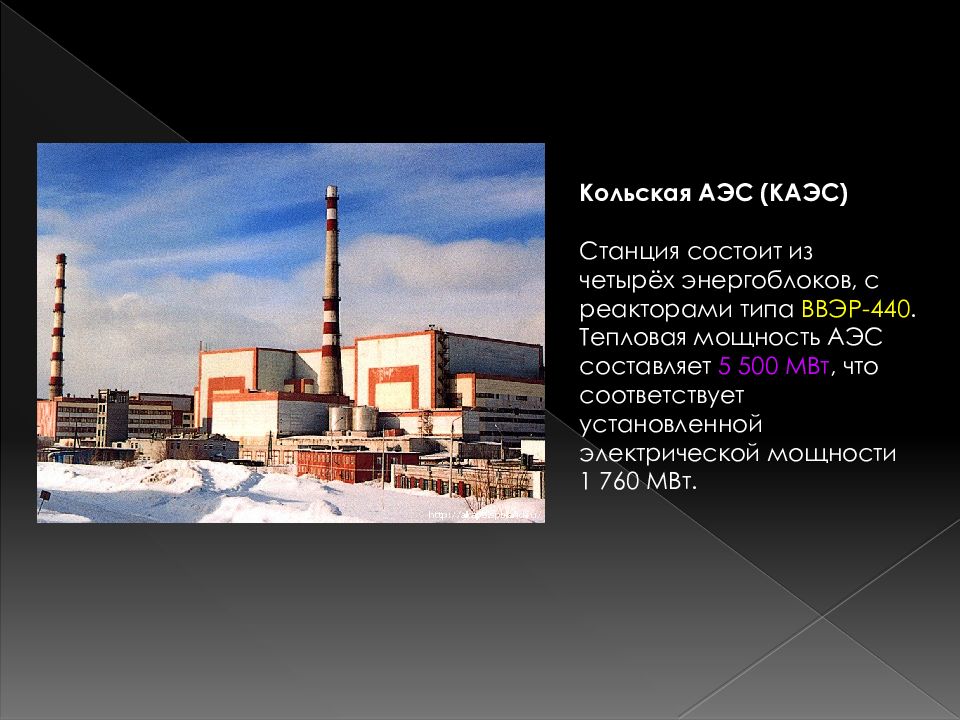

Кольская АЭС (КАЭС) Станция состоит из четырёх энергоблоков, с реакторами типа ВВЭР-440. Тепловая мощность АЭС составляет 5 500 МВт, что соответствует установленной электрической мощности 1 760 МВт.

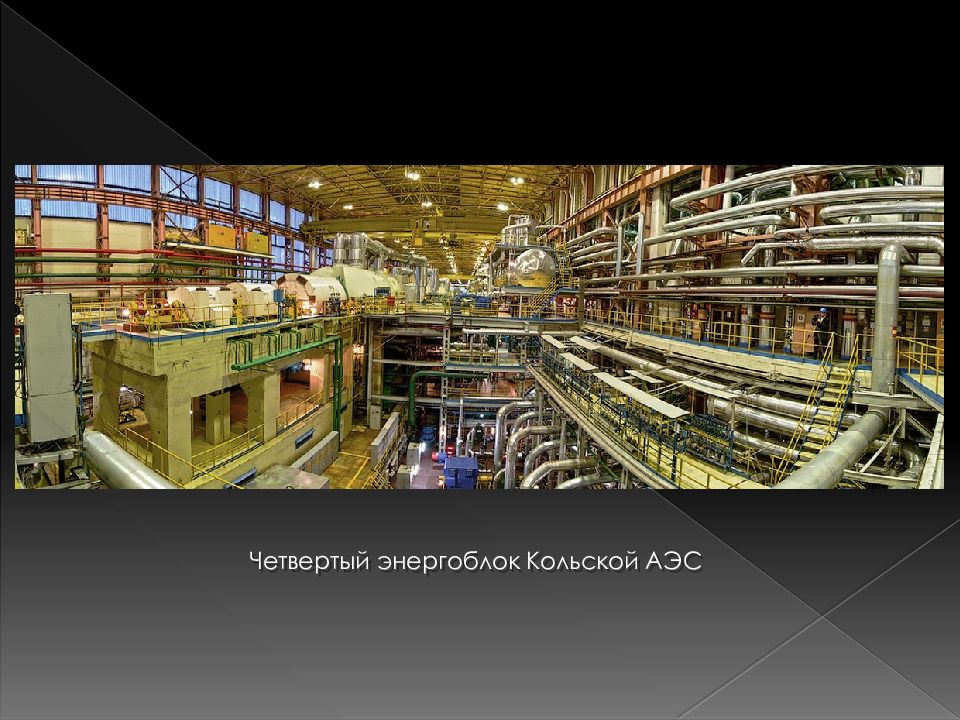

Четвертый энергоблок Кольской АЭС
Белоярская АЭС им. И. В. Курчатова (БАЭС) Единственная в России АЭС с разными типами реакторов на одной площадке. На станции были сооружены три энергоблока: два с реакторами на тепловых нейтронах и один с реактором на быстрых нейтронах. В настоящее время единственным действующим на станции энергоблоком является 3-й энергоблок с реактором БН-600 электрической мощностью 600 МВт.

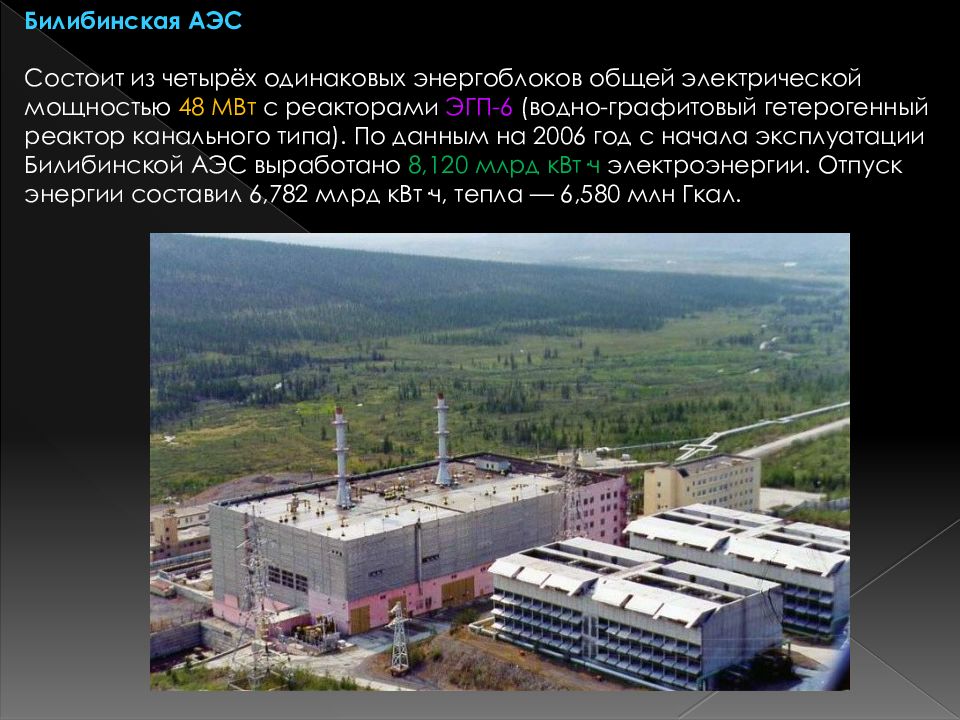

Билибинская АЭС Состоит из четырёх одинаковых энергоблоков общей электрической мощностью 48 МВт с реакторами ЭГП-6 (водно-графитовый гетерогенный реактор канального типа). По данным на 2006 год с начала эксплуатации Билибинской АЭС выработано 8,120 млрд кВт·ч электроэнергии. Отпуск энергии составил 6,782 млрд кВт·ч, тепла — 6,580 млн Гкал.

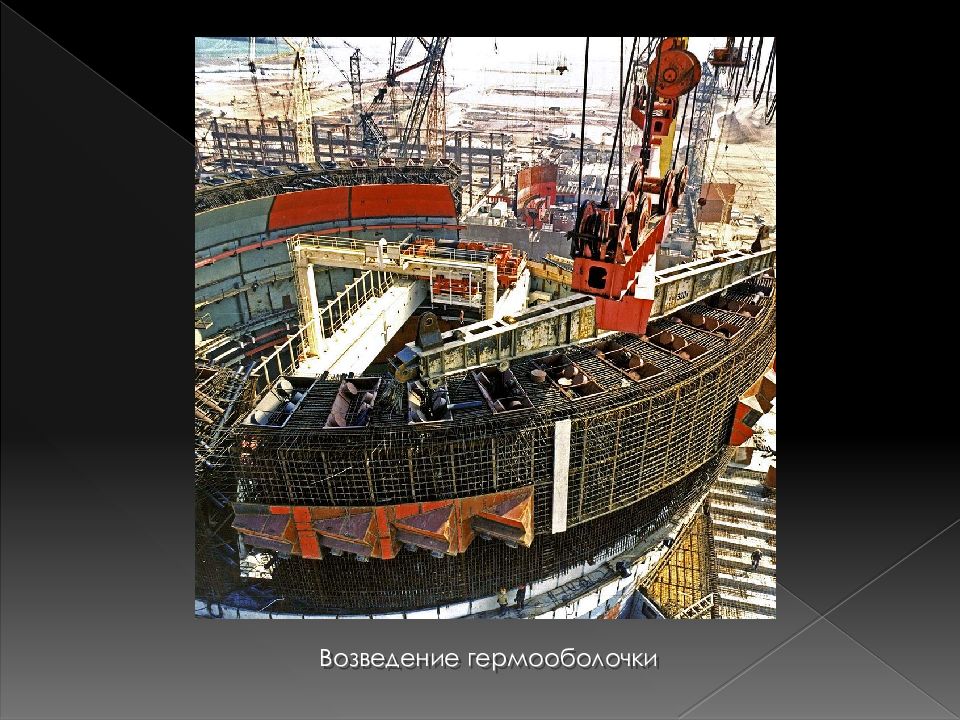

Возведение гермооболочки

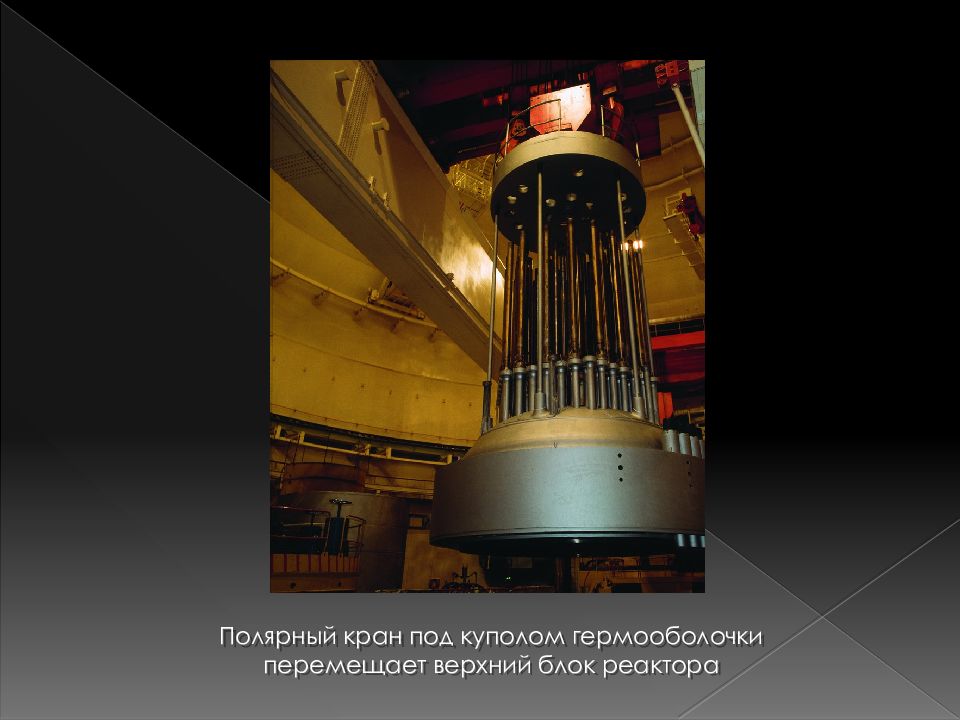

Полярный кран под куполом гермооболочки перемещает верхний блок реактора

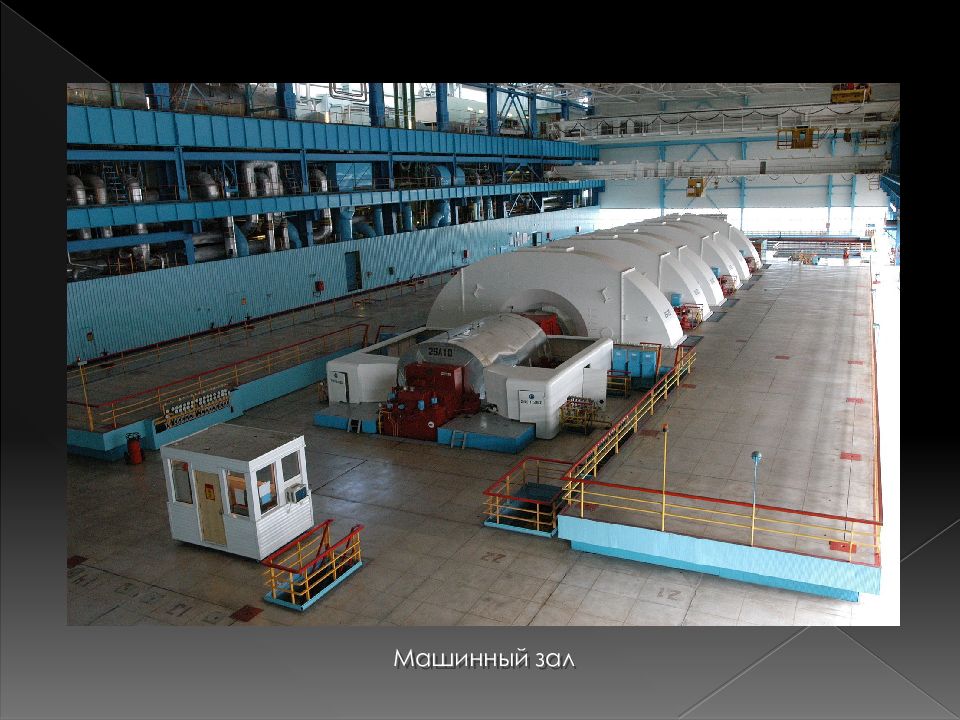

Машинный зал
Плановый ремонт оборудования

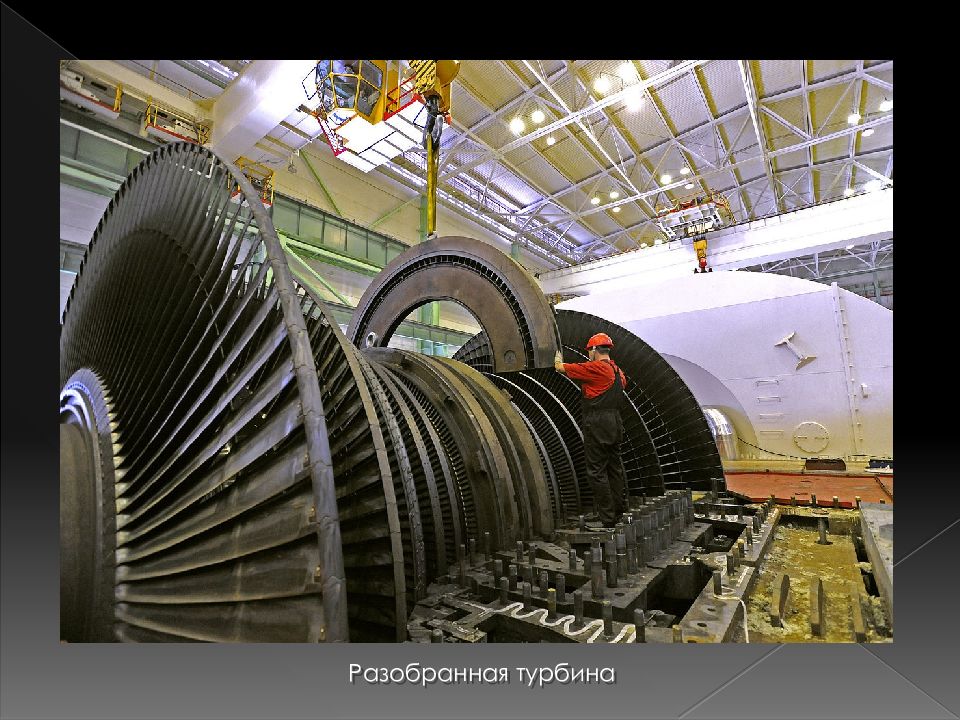

Разобранная турбина

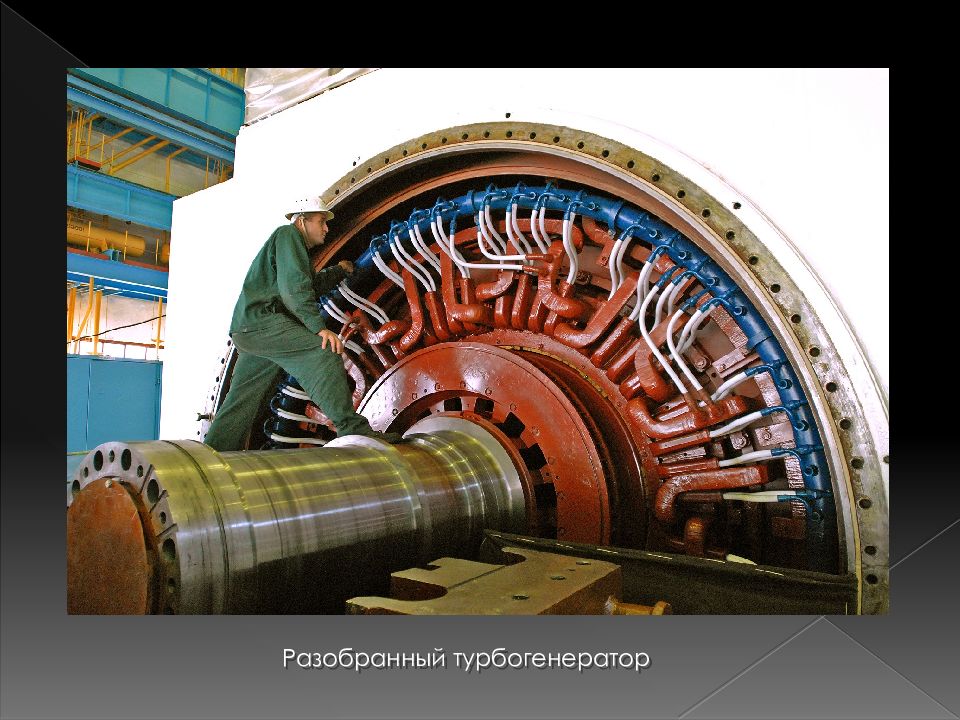

Разобранный турбогенератор

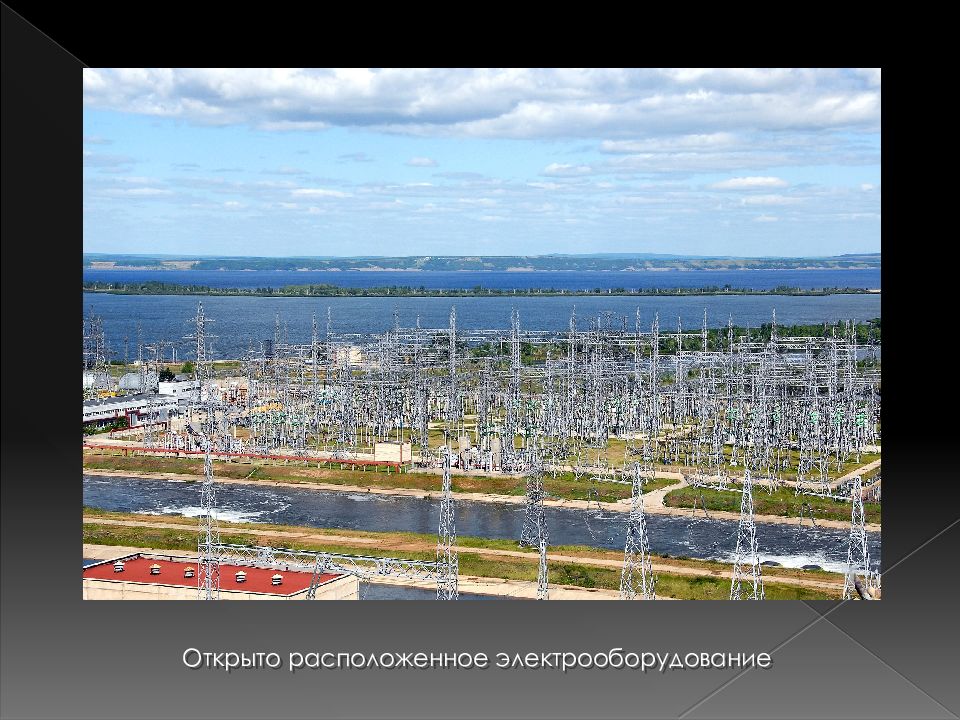

Открыто расположенное электрооборудование

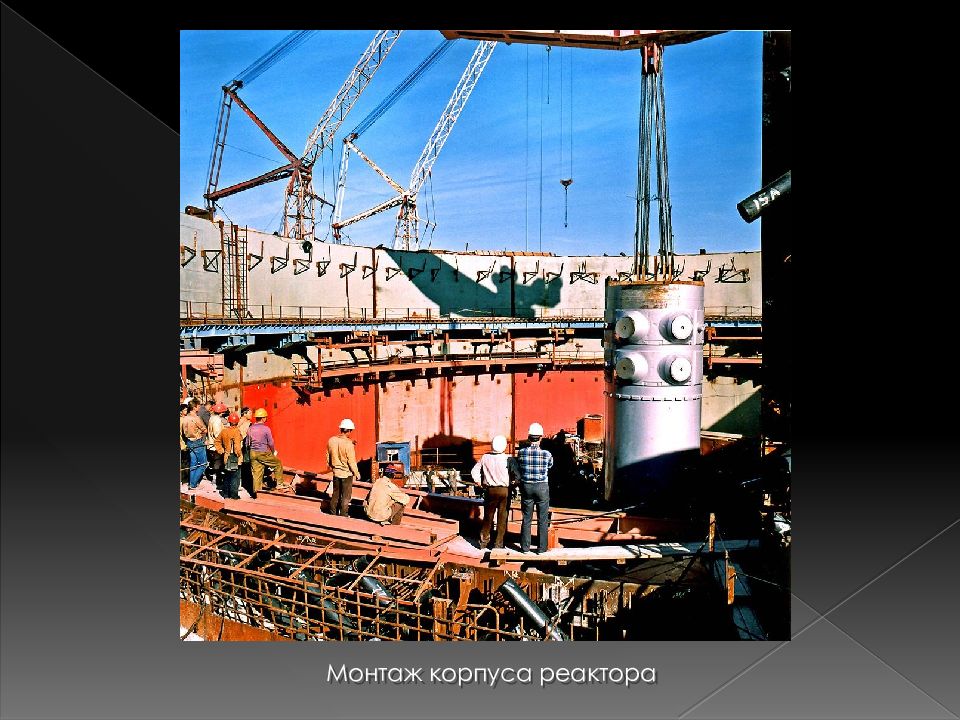

Монтаж корпуса реактора

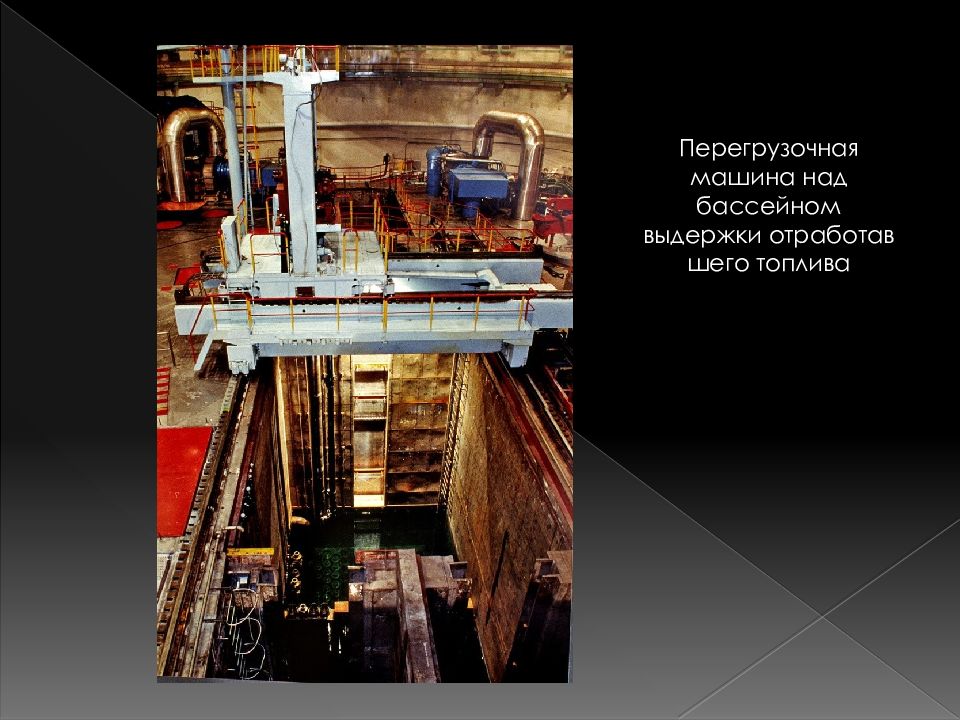

Перегрузочная машина над бассейном выдержки отработавшего топлива

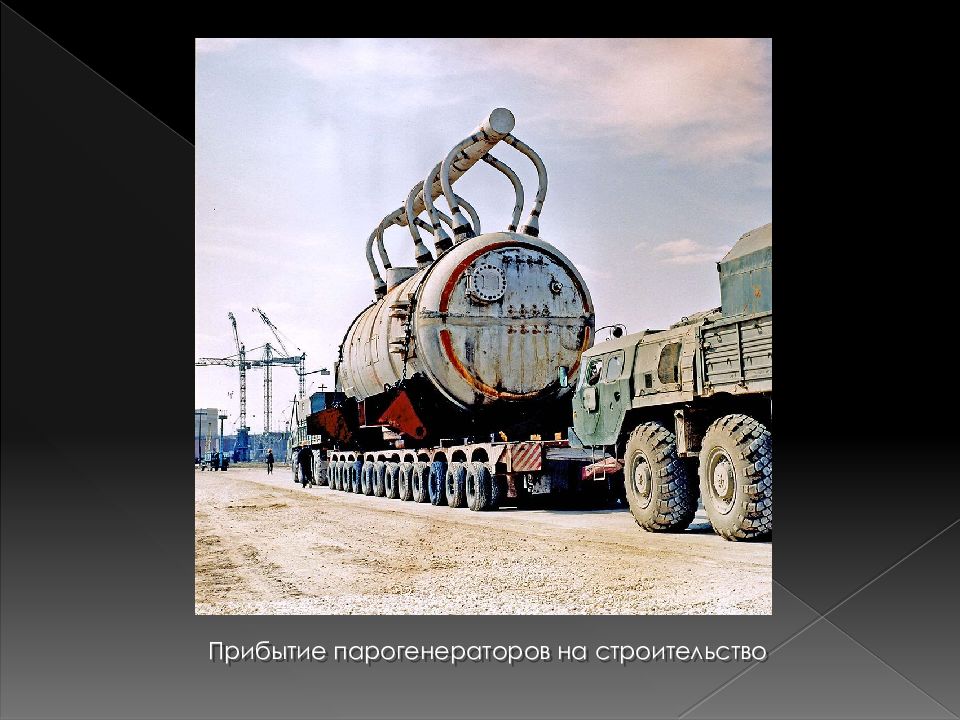

Прибытие парогенераторов на строительство

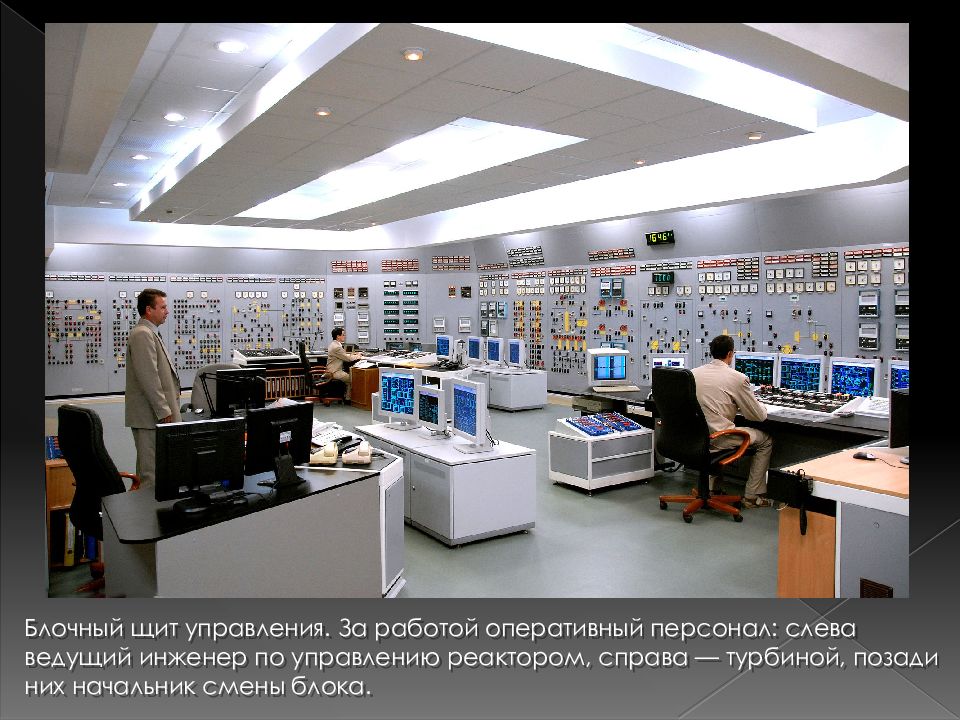

Блочный щит управления. За работой оперативный персонал: слева ведущий инженер по управлению реактором, справа — турбиной, позади них начальник смены блока.

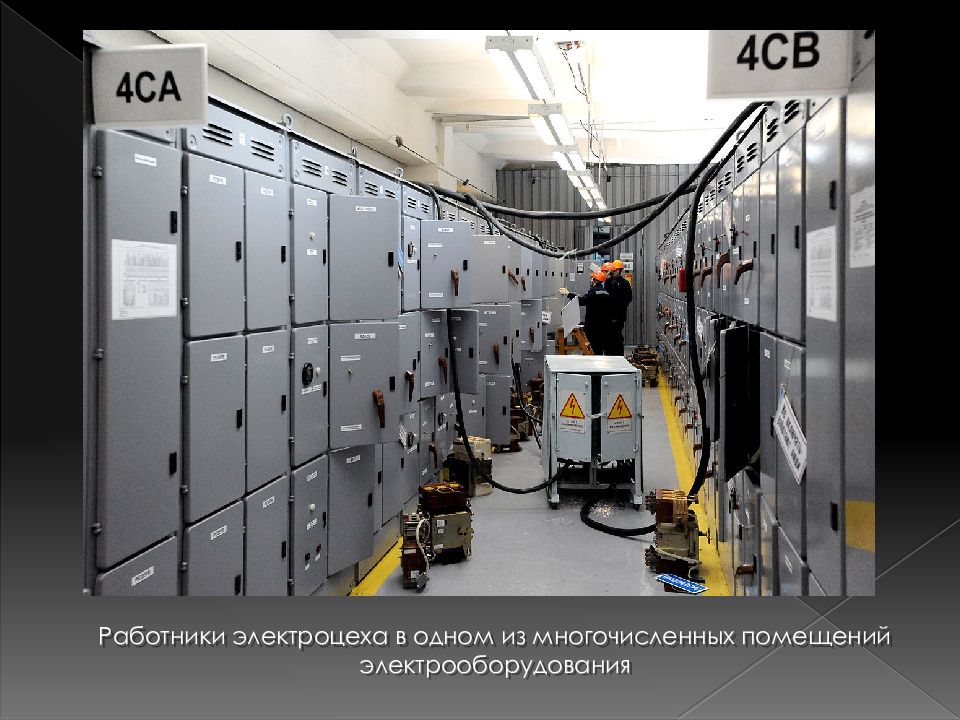

Работники электроцеха в одном из многочисленных помещений электрооборудования

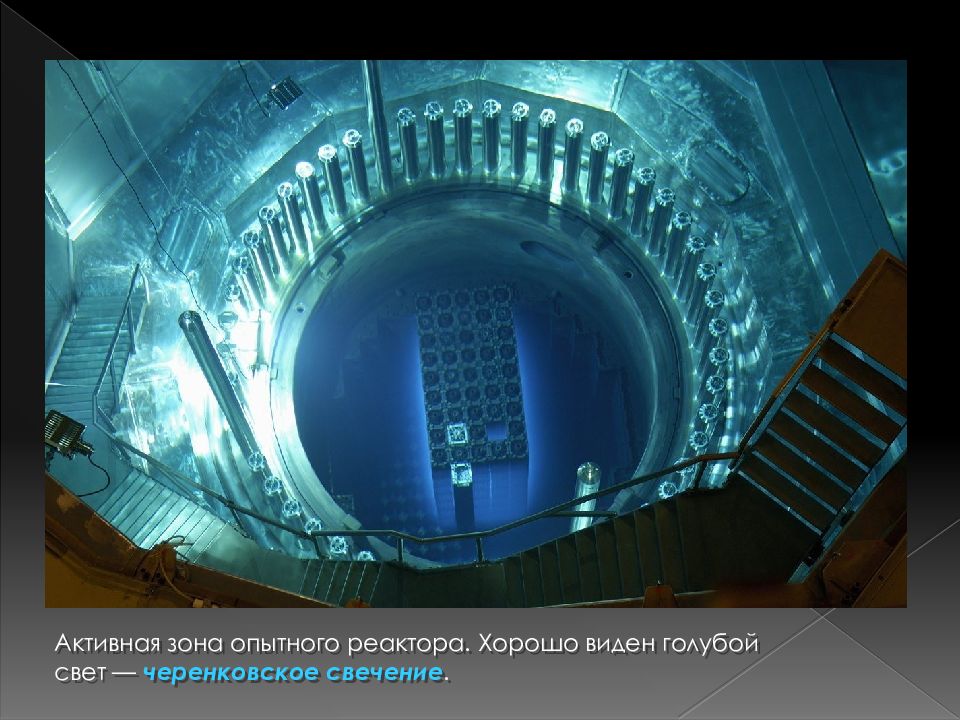

Активная зона опытного реактора. Хорошо виден голубой свет — черенковское свечение.

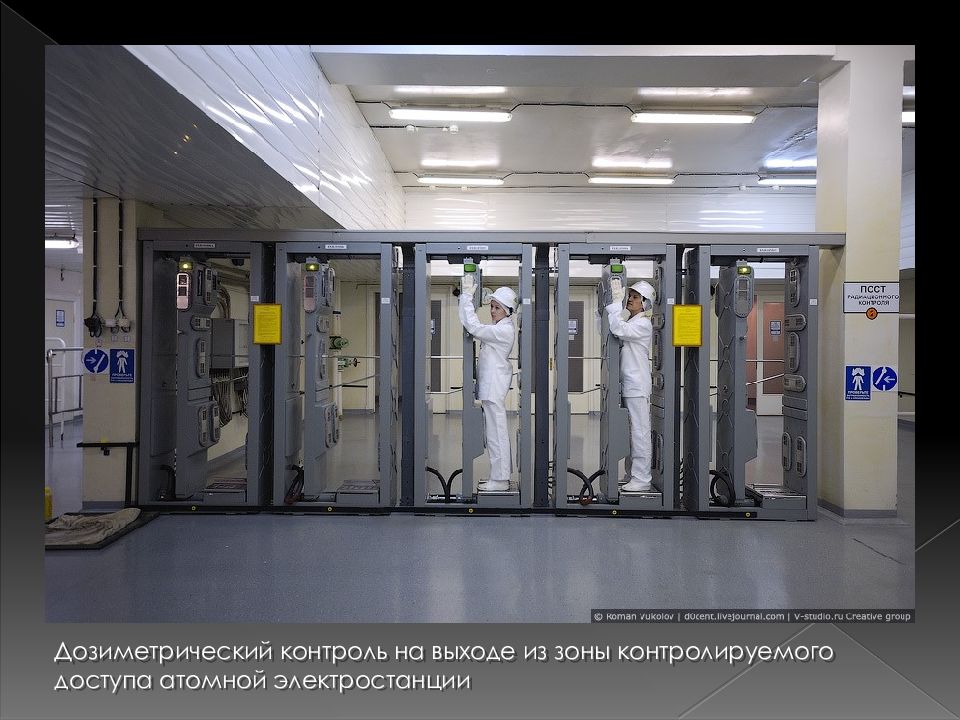

Дозиметрический контроль на выходе из зоны контролируемого доступа атомной электростанции
Количество вырабатываемой на АЭС электроэнергии, в мегаваттах

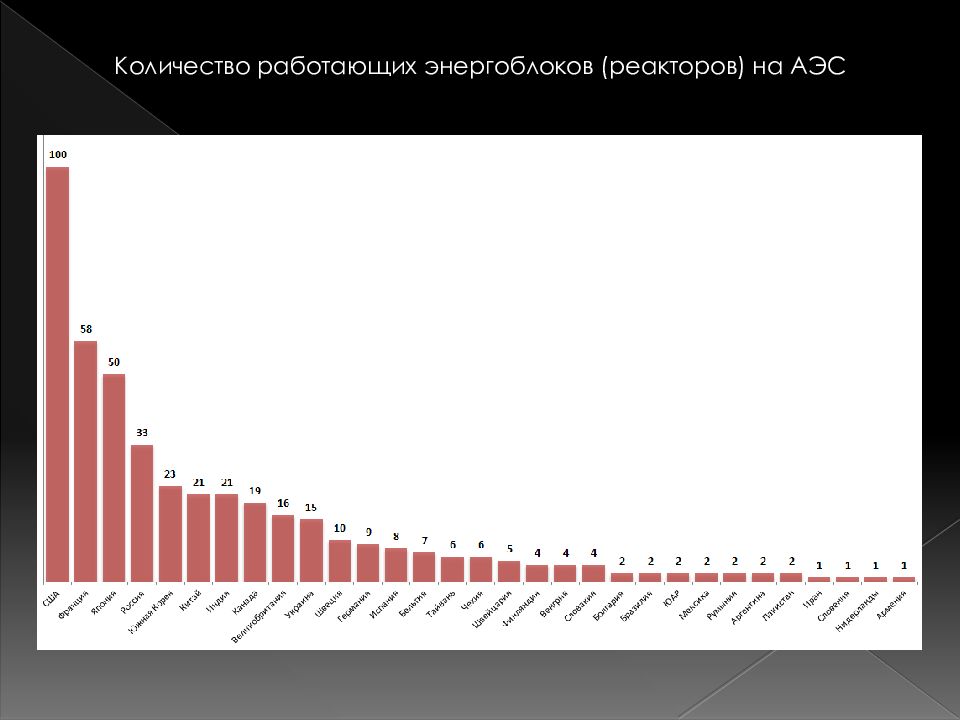

Количество работающих энергоблоков ( реакторов ) на АЭС

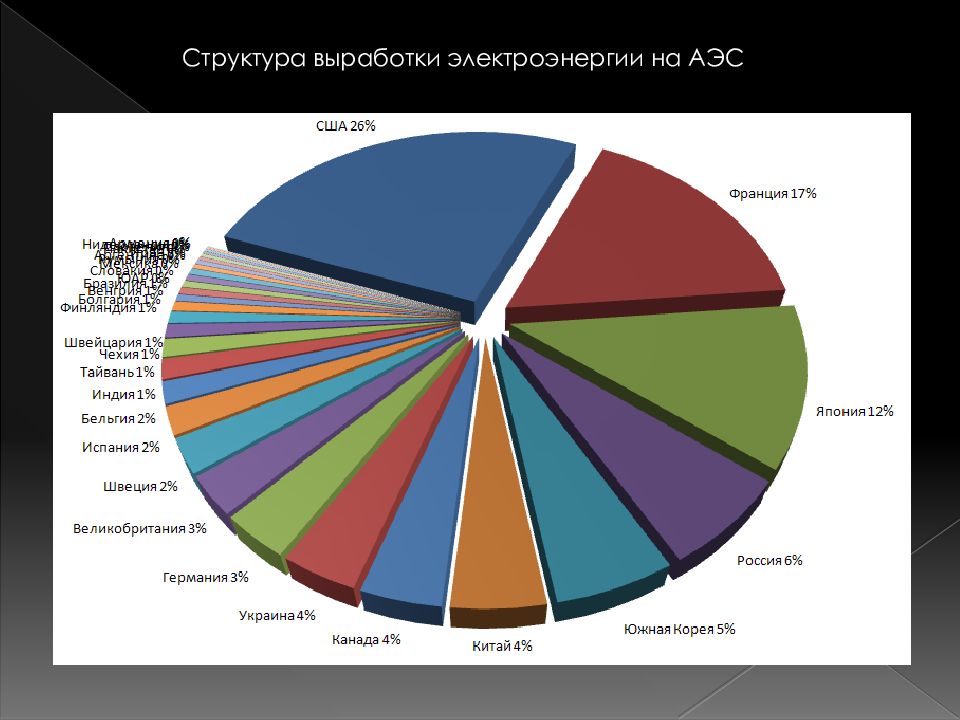

Структура выработки электроэнергии на АЭС

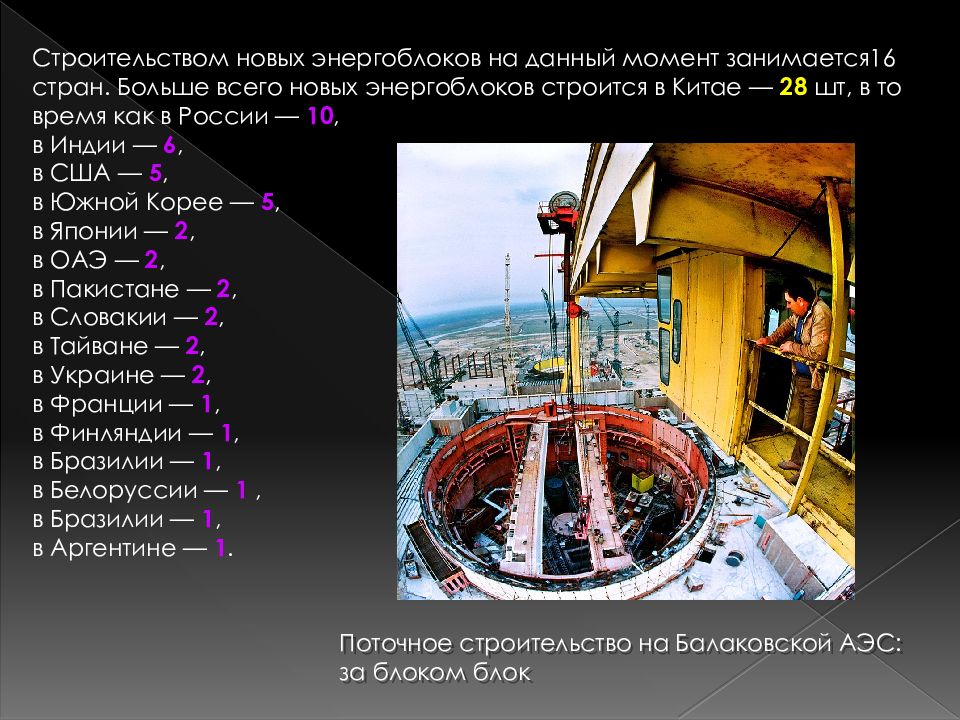

Строительством новых энергоблоков на данный момент занимается16 стран. Больше всего новых энергоблоков строится в Китае — 28 шт, в то время как в России — 10, в Индии — 6, в США — 5, в Южной Корее — 5, в Японии — 2, в ОАЭ — 2, в Пакистане — 2, в Словакии — 2, в Тайване — 2, в Украине — 2, в Франции — 1, в Финляндии — 1, в Бразилии — 1, в Белоруссии — 1, в Бразилии — 1, в Аргентине — 1. Поточное строительство на Балаковской АЭС: за блоком блок
