Баллистика - наука о движении снарядов. Баллистику разделяют на две части - внутреннюю и внешнюю : Внутренняя баллистика - это наука, занимающаяся изучением процессов, которые происходят при выстреле, и в особенности при движении пули ( гранаты ) по каналу ствола. Внешняя баллистика - это наука, изучающая движение снаряда ( пули ) после прекращения действия на него пороховых гадов, вылетев из канала ствола под действием пороховых газов, снаряд ( пуля ) движется по инерции. Снаряды, имеющие реактивный двигатель движутся по инерции прекращения работы реактивного двигателя. Выстрелом называется выбрасывание пули ( гранаты ) из канала ствола оружия энергией газов, образующихся при сгорании порохового заряда.
I период (основной) Предв. период II период III период (последействия газов) Путь пули (снаряда) Кривая давления газов ( кг/см.кв ) Кривая скорости пули ( м/сек ) Р о давление форсиро- вания Р мах 2800-2900 Р к конец горения пороха Р в вылет из канала равно атмосф. Р атм V k V в V мах 250-500 300-900 1200 - 2000 4-6 см до 60 см
Начальной скоростью называется скорость движения пули у дульного среза ствола. За начальную скорость принимается условная скорость, которая несколько больше дульной и меньше максимальной. Величина начальной скорости пули зависит от : длины ствола ; веса пули ; веса, температуры и влажности порохового заряда ; формы и размеров зерен пороха и плотности заряжания.
Отдачей называется движение оружия ( ствола ) назад во время вылета. Отдача ощущается в виде толчка в плечо, руку или грунт. Действие отдачи оружия характеризуется величиной скорости и энергии, которой оно обладает при движении назад.
Траекторией называется кривая линия, описываемая центром тяжести пули ( гранаты ) в полете. Cилы действующие на полет пули ( снаряда ): сила тяжести равнодействующая силы сопротивления воздуха
Точка вылета Угол возвышения Угол бросания Угол места цели Угол прицеливания Угол вылета Превышения траектории Линия возвышения Линия бросания Высота траектории Горизонт оружия Линия прицеливания Вершина траектории Угол падения Угол встречи Точка встречи Точка падения Точка прицеливания Полная горизонтальная дальность Прицельная дальность

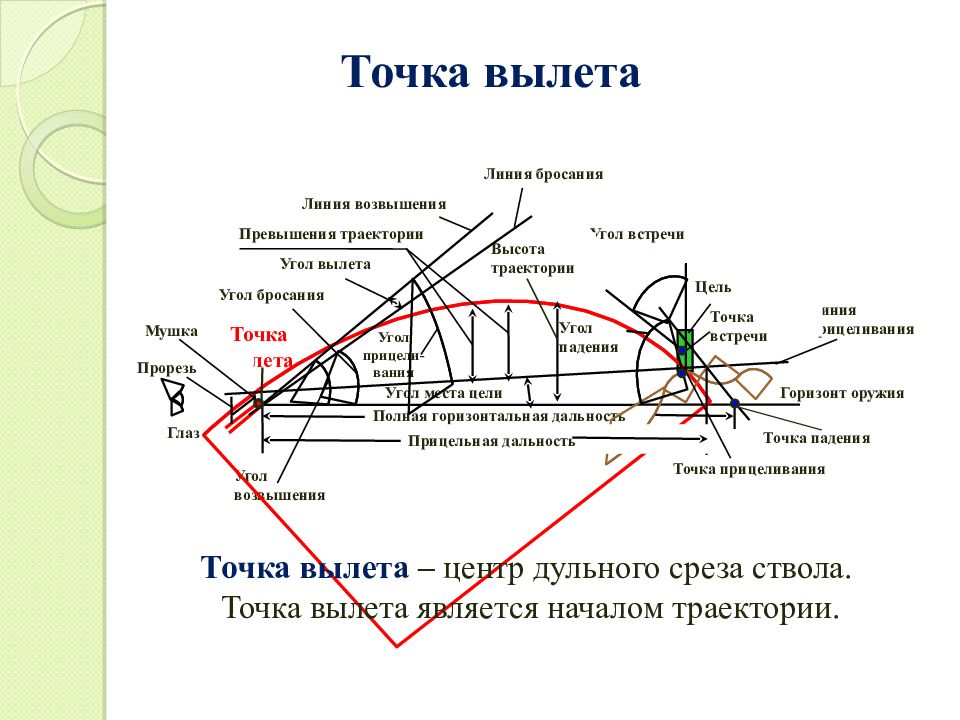

Угол возвышения Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицели-вания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Глаз Полная горизонтальная дальность Прицельная дальность Точка вылета – центр дульного среза ствола. Точка вылета является началом траектории.
Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицелива- ния Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылеат Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Горизонт оружия – горизонтальная плоскость, проходящая через точку вылета.
Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Линия возвышения – прямая линия, являющаяся продолжением оси канала ствола наведенного орудия. Вертикальная плоскость, проходящая через линию возвышения, называется плоскостью стрельбы.

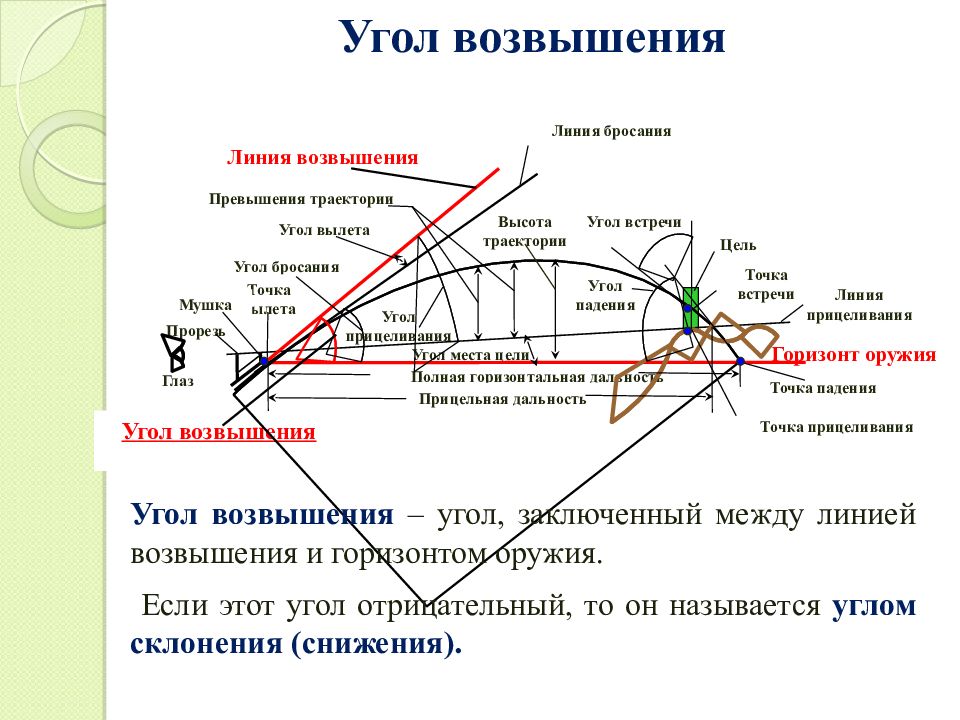

Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Угол возвышения – угол, заключенный между линией возвышения и горизонтом оружия. Если этот угол отрицательный, то он называется углом склонения ( снижения ).

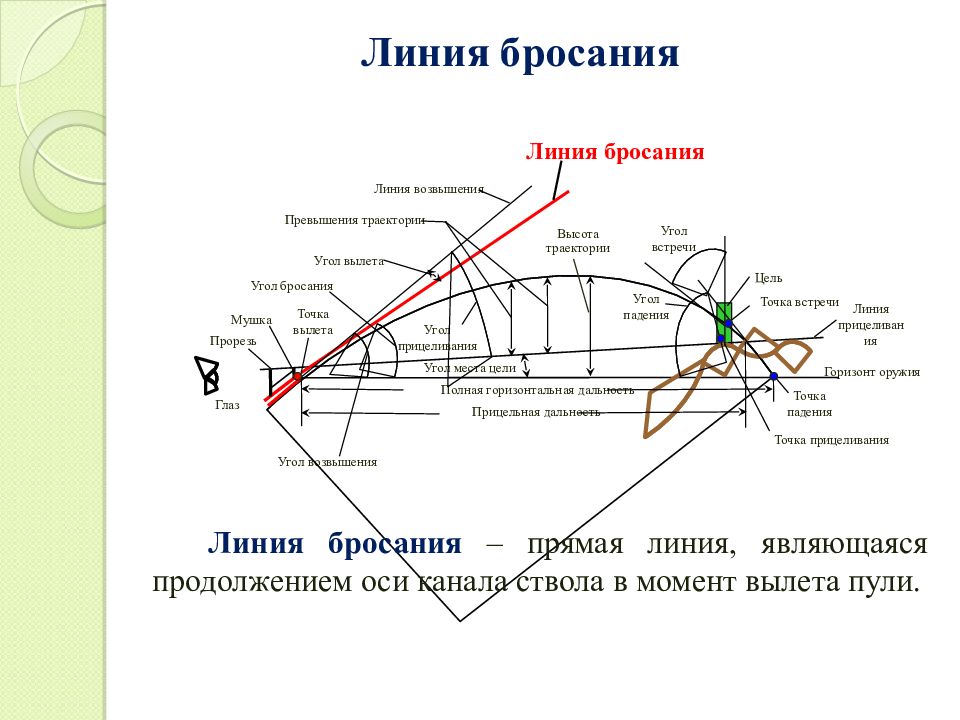

Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Линия бросания – прямая линия, являющаяся продолжением оси канала ствола в момент вылета пули.

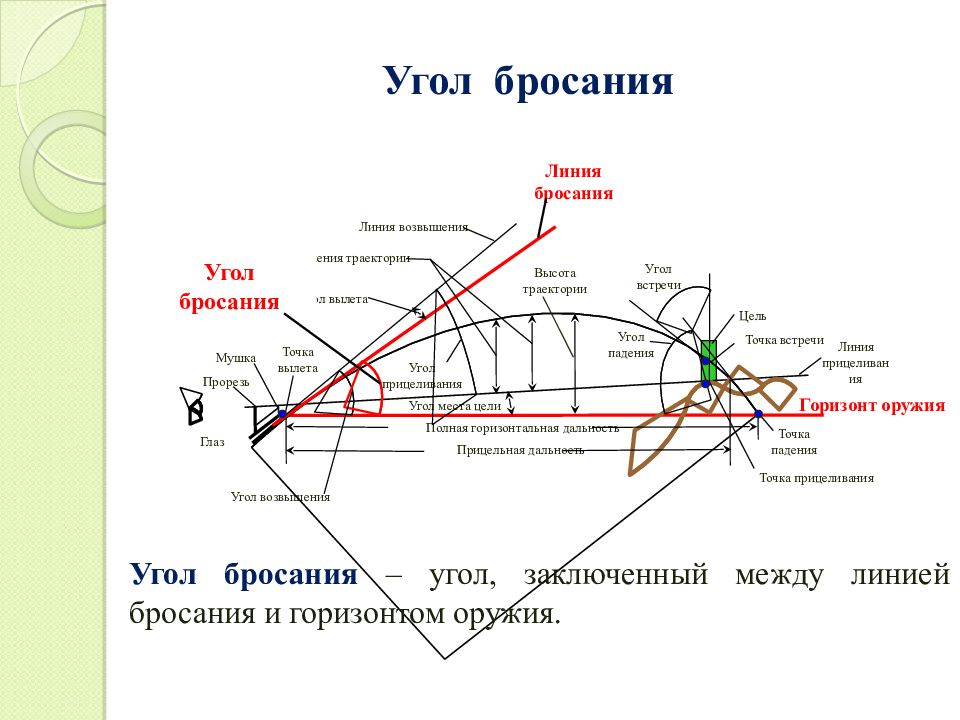

Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Угол бросания – угол, заключенный между линией бросания и горизонтом оружия.

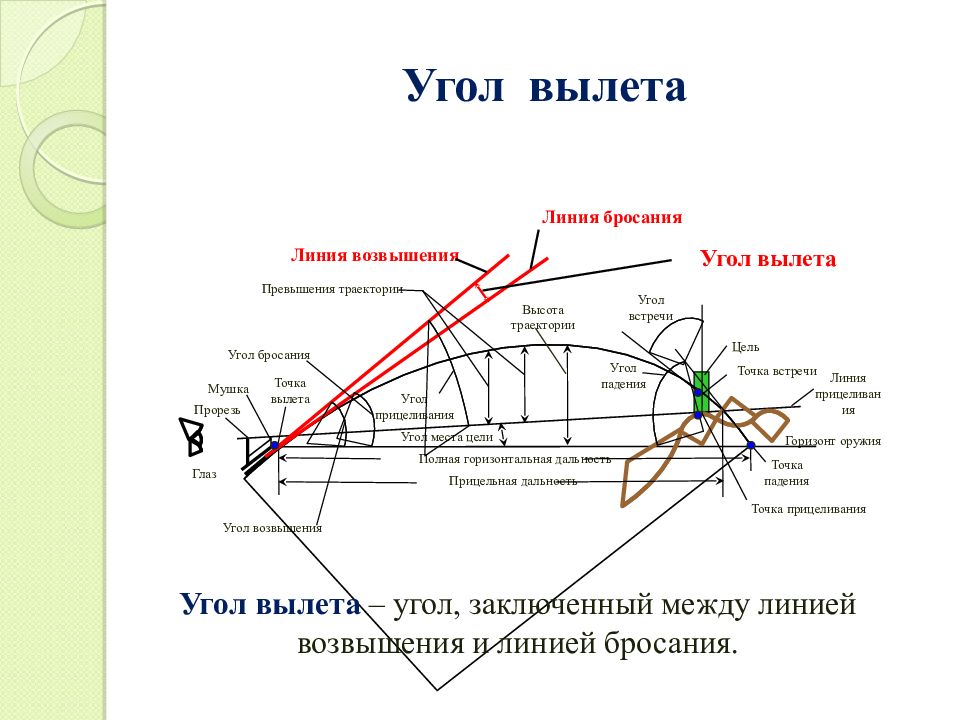

Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Угол вылета – угол, заключенный между линией возвышения и линией бросания.

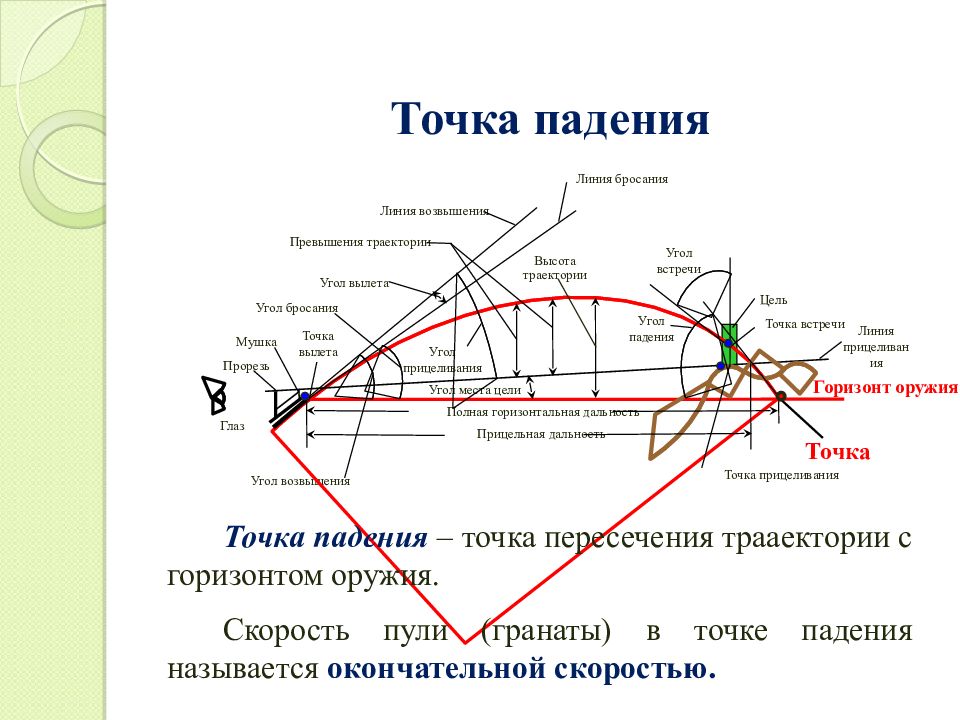

Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Точка падения – точка пересечения трааектории с горизонтом оружия. Скорость пули ( гранаты ) в точке падения называется окончательной скоростью.
Прорезь Глаз Угол падения – угол, заключенный между касательной к траектории в точке падения и горизонтом оружия Угол возвышения Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Полная горизонтальная дальность Прицельная дальность Касательная к траектории

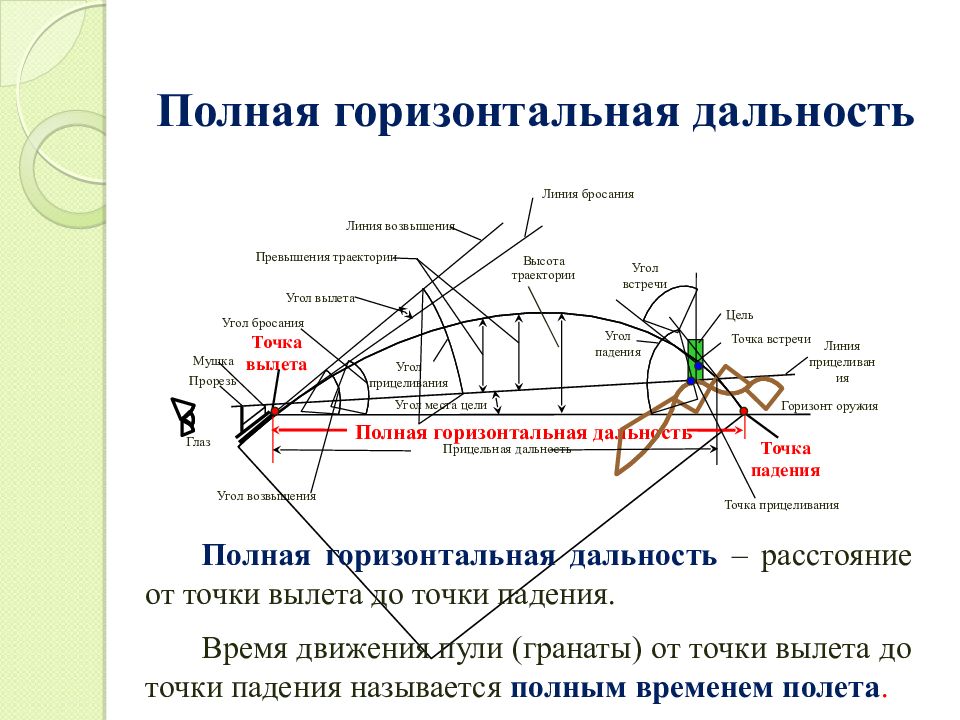

Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Полная горизонтальная дальность – расстояние от точки вылета до точки падения. Время движения пули ( гранаты ) от точки вылета до точки падения называется полным временем полета.

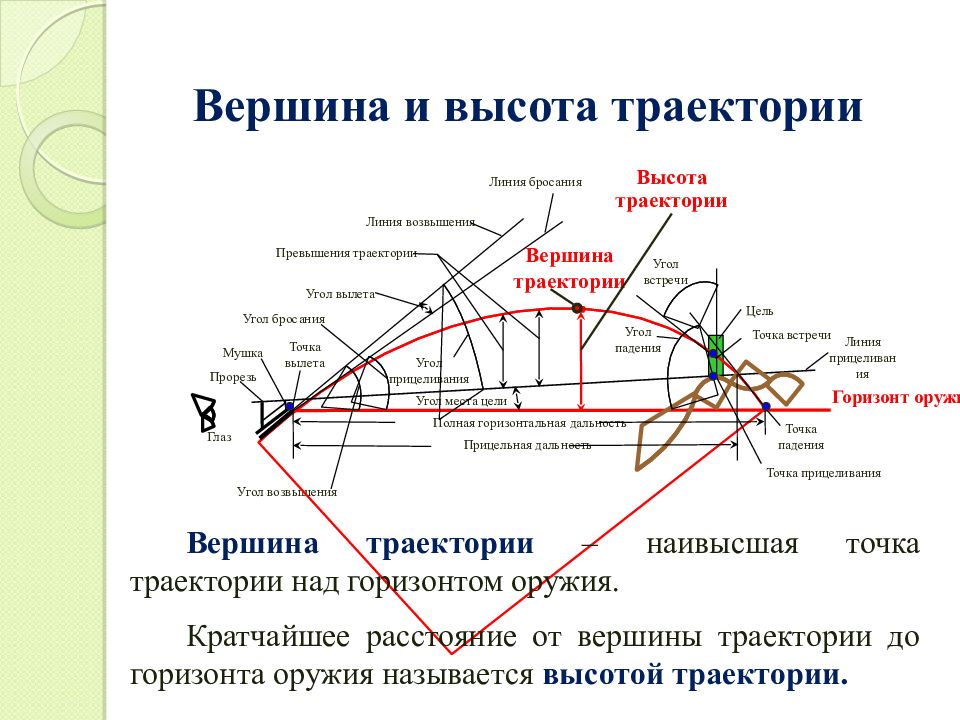

Вершина траектории Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Вершина траектории – наивысшая точка траектории над горизонтом оружия. Кратчайшее расстояние от вершины траектории до горизонта оружия называется высотой траектории.
Вершина траектории Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Восходящая ветвь траектории – часть траектории от точки вылета до вершины. Нисходящая ветвь траектории – часть траектории от вершины до точки падения.
Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Точка прицеливания ( наводки ) – точка на цели или вне ее, в которую наводится оружие. Линия прицеливания – прямая линия, проходящая от глаза стрелка через середину прорези прицела ( на уровне с ее краями ) и вершину мушки в точку прицеливания.

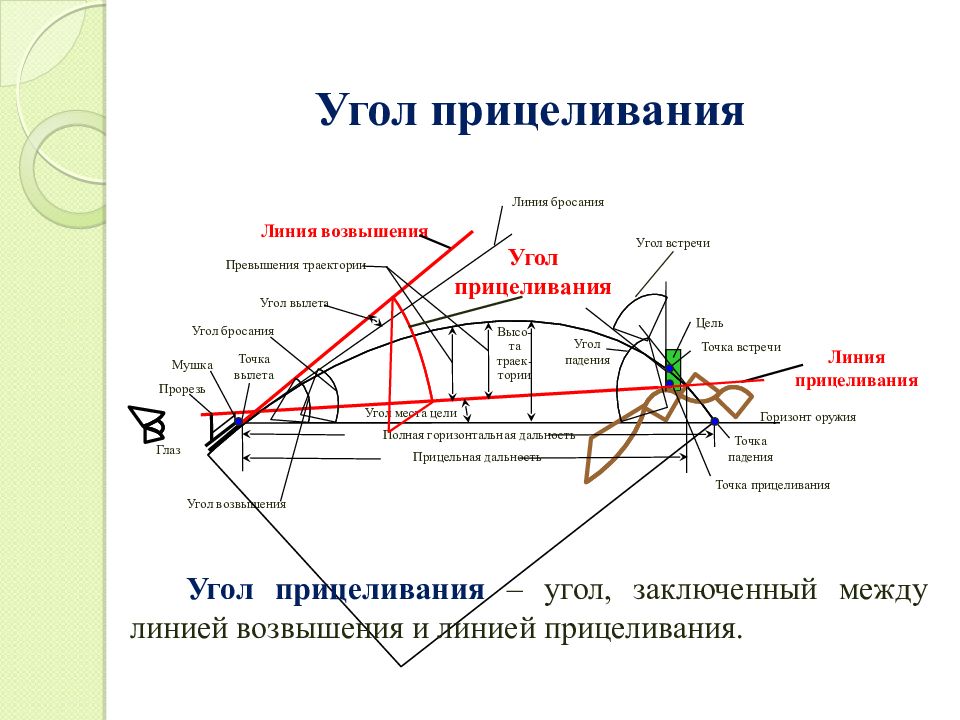

Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высо- та траек- тории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Угол прицеливания – угол, заключенный между линией возвышения и линией прицеливания.

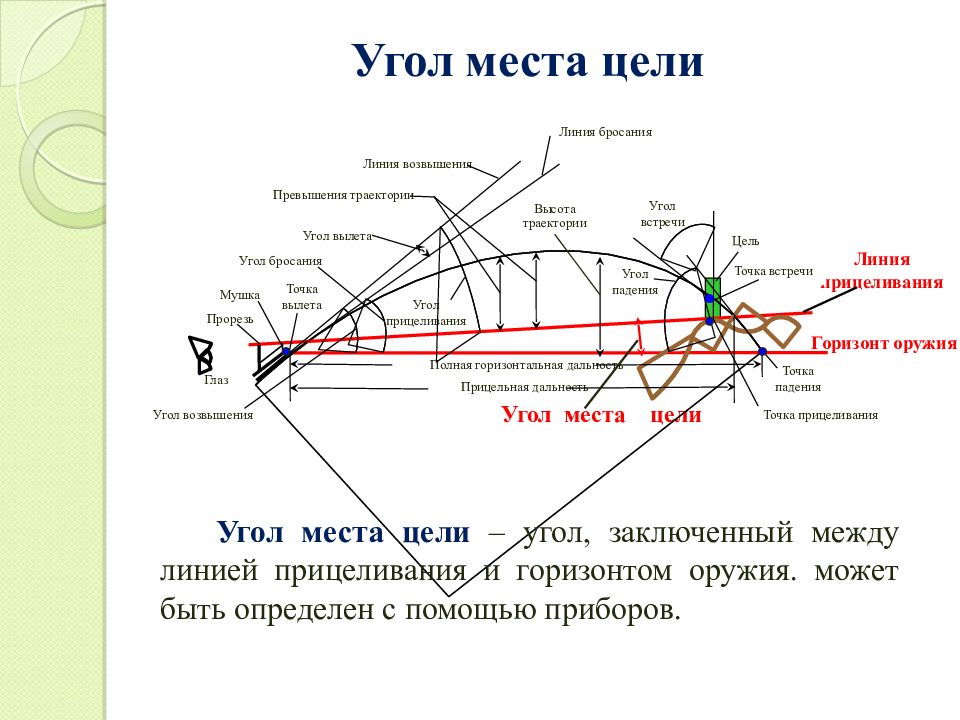

Прорезь Глаз Угол возвышения Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Полная горизонтальная дальность Прицельная дальность Угол места цели – угол, заключенный между линией прицеливания и горизонтом оружия. может быть определен с помощью приборов.
Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Прицельная дальность – расстояние от точки вылета до пересечения траектории с линией прицеливания.
Угол возвышения Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Глаз Полная горизонтальная дальность Прицельная дальность Превышения траектории над линией прицеливания – кратчайшее расстояние от любой точки траектории до линии прицеливания

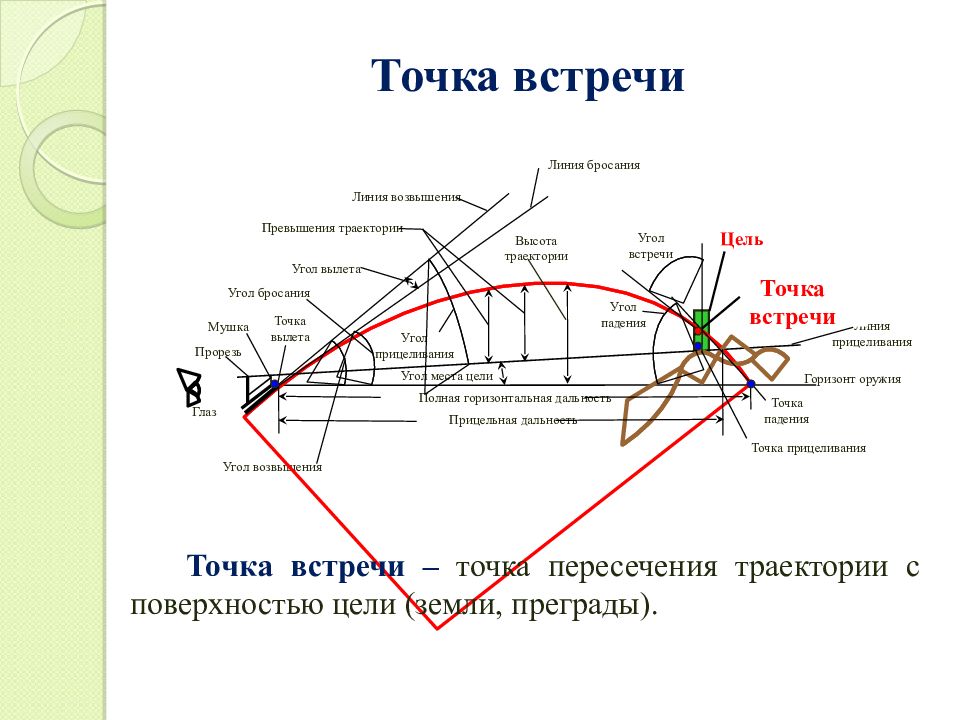

Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Точка встречи – точка пересечения траектории с поверхностью цели ( земли, преграды ).
Горизонт оружия Линия прицеливания Угол встречи Цель Точка встречи Точка падения Точка прицеливания Угол падения Высота траектории Угол места цели Угол прицеливания Линия бросания Линия возвышения Превышения траектории Угол вылета Угол бросания Точка вылета Мушка Прорезь Угол возвышения Глаз Полная горизонтальная дальность Прицельная дальность Угол встречи – угол, заключенный между касательной к траектории и касательной к поверхности цели ( земли, преграды ) в точке встречи. За угол встречи принимается меньший из смежных углов, измеряемый от 0 до 90 0.

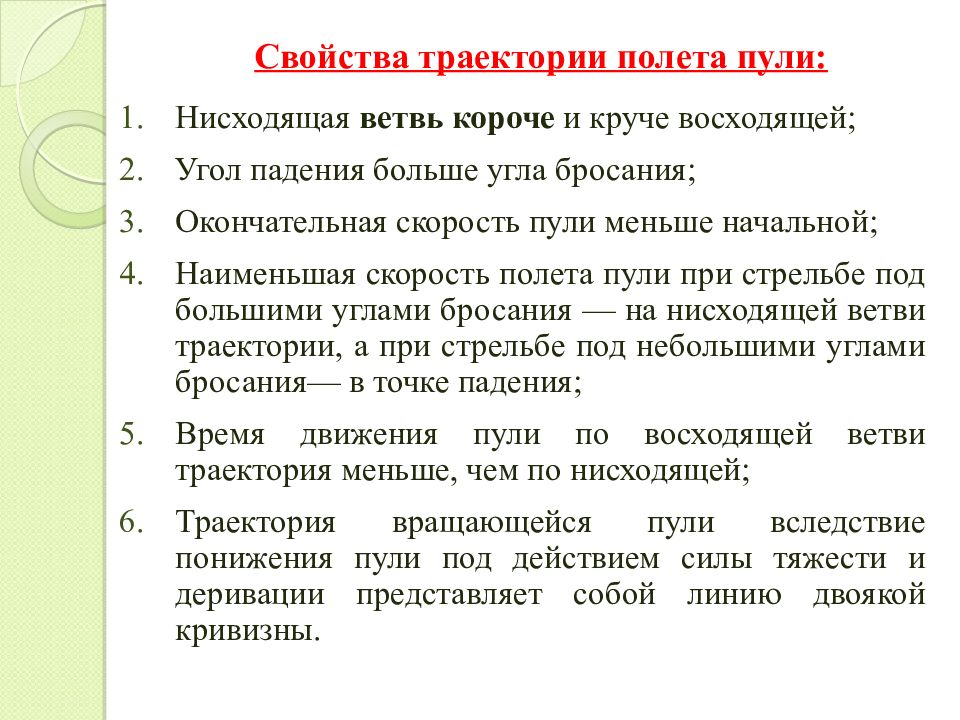

Свойства траектории полета пули : Н исходящая ветвь короче и круче восходящей ; У гол падения больше угла бросания ; О кончательная скорость пули меньше начальной ; Н аименьшая скорость полета пули при стрельбе под большими углами бросания — на нисходящей ветви траектории, а при стрельбе под небольшими углами бросания — в точке падения ; В ремя движения пули по восходящей ветви траектория меньше, чем по нисходящей ; Т раектория вращающейся пули вследствие понижения пули под действием силы тяжести и деривации представляет собой линию двоякой кривизны.
