Военный учебный центр при МАИ Кафедра « Общевоенной подготовки» «Общая тактика»

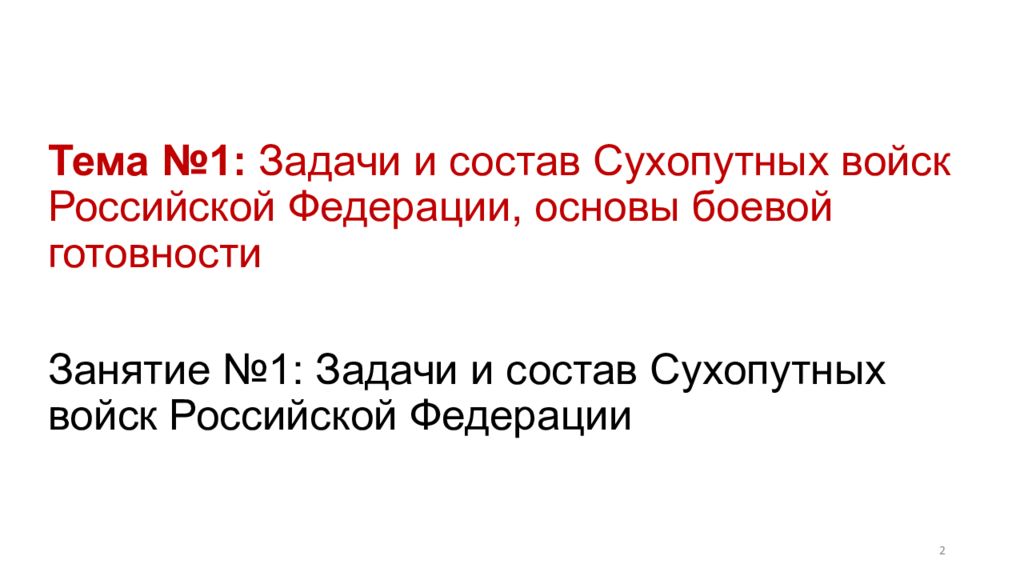

Занятие №1: Задачи и состав Сухопутных войск Российской Федерации 2 09.02.2021 ОТ Т1/1-Л
Назначение, структура мотострелковых и танковых подразделений сухопутных войск, их задачи в бою и боевые возможности. Боевое предназначение входящих в них подразделений. Тактико-технические характеристики основных образцов вооружения и техники. 3
Боевой устав по подготовке и ведению общевойскового боя. Часть 3 Пустовалов Г.И. Тактическая подготовка. Учебное пособие. – М.: МАИ, 2008. 4
1 учебный вопрос. 5
6

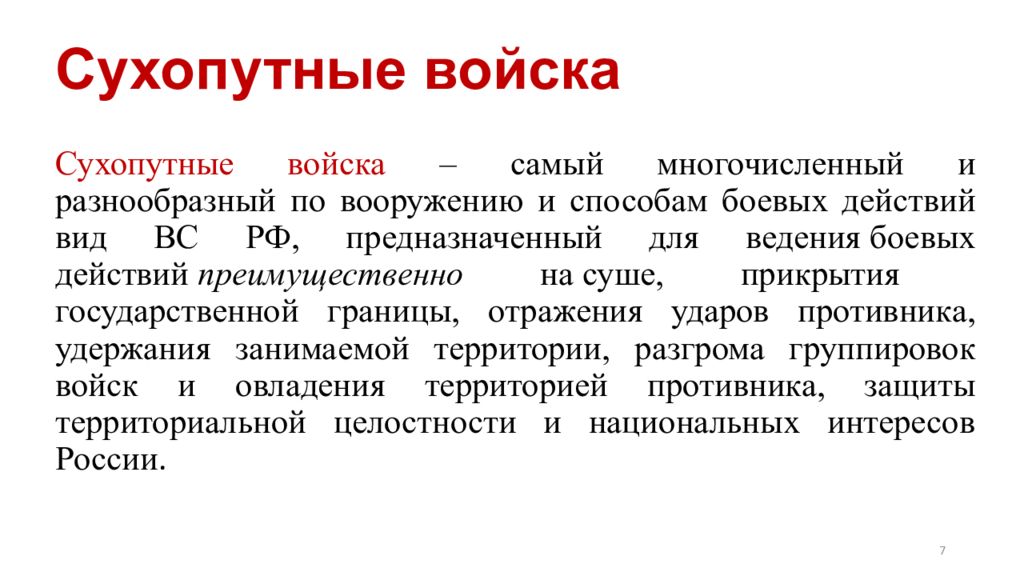

Сухопутные войска – самый многочисленный и разнообразны й по вооружению и способам боевых действий вид ВС РФ, предназначенный для ведения боевых действий преимущественно на суше, прикрытия государственной границы, отражения ударов противника, удержания занимаемой территории, разгрома группировок войск и овладения территорией противника, защиты территориальной целостности и национальных интересов России. 7

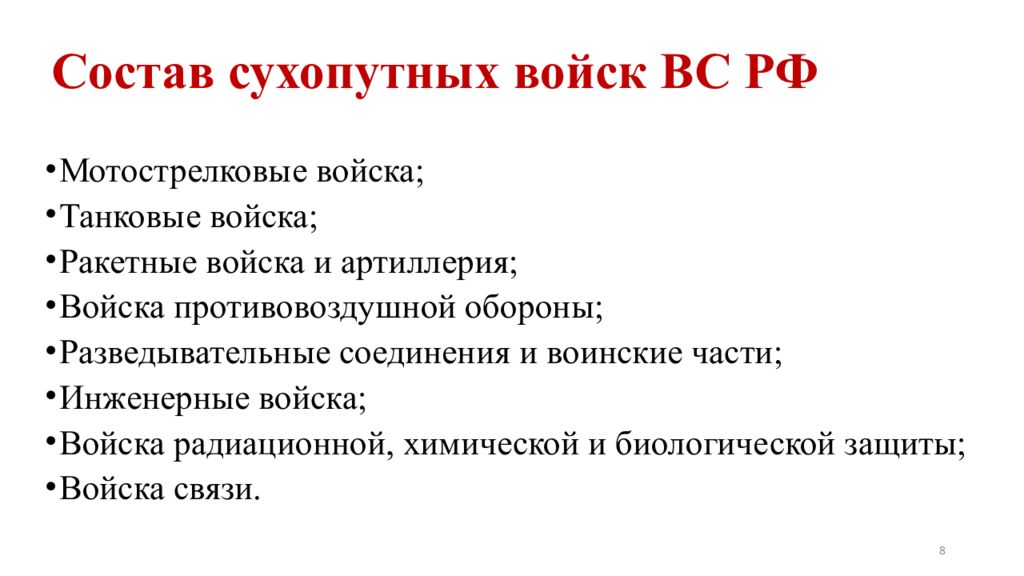

Мотострелковые войска ; Танковые войска ; Ракетные войска и артиллерия ; Войска противовоздушной обороны ; Разведывательные соединения и воинские части ; Инженерные войска ; Войска радиационной, химической и биологической защиты ; Войска связи. 8
9

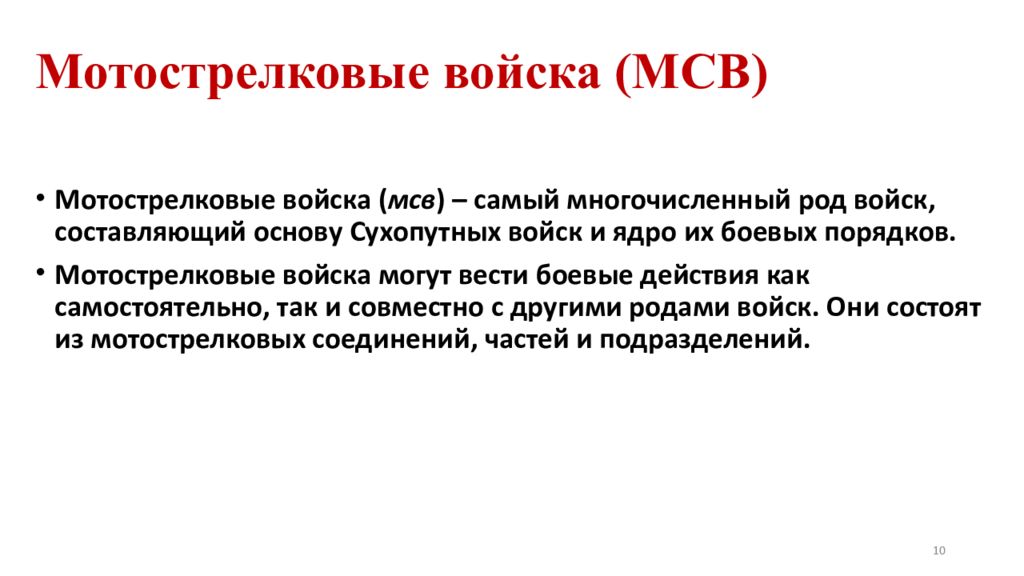

Мотострелковые войска ( мсв ) – самый многочисленный род войск, составляющий основу Сухопутных войск и ядро их боевых порядков. Мотострелковые войска могут вести боевые действия как самостоятельно, так и совместно с другими родами войск. Они состоят из мотострелковых соединений, частей и подразделений. 10

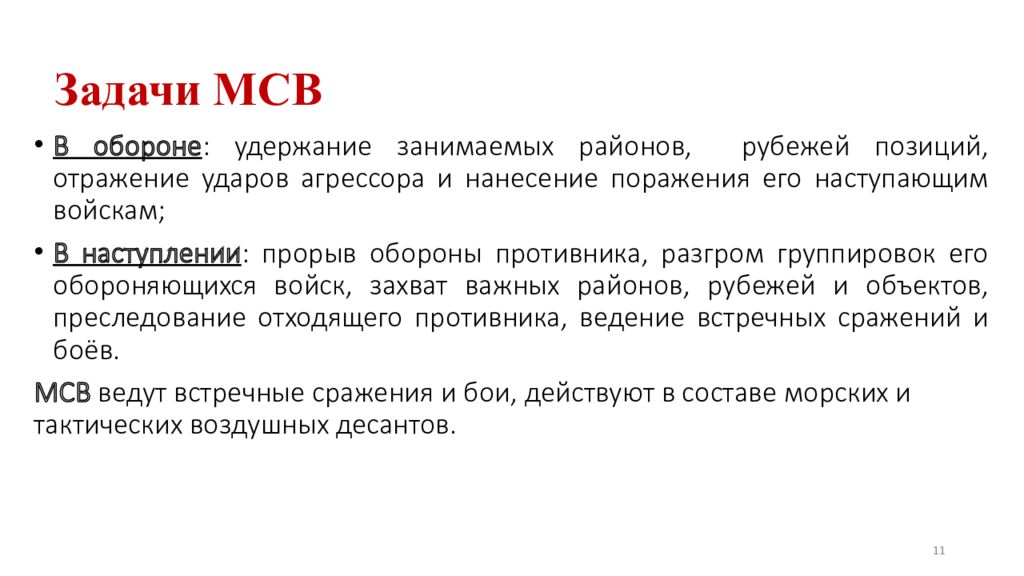

В обороне : удержание занимаемых районов, рубежей позиций, отражение ударов агрессора и нанесение поражения его наступающим войскам ; В наступлении : прорыв обороны противника, разгром группировок его обороняющихся войск, захват важных районов, рубежей и объектов, преследование отходящего противника, ведение встречных сражений и боёв. МСВ ведут встречные сражения и бои, действуют в составе морских и тактических воздушных десантов. 11

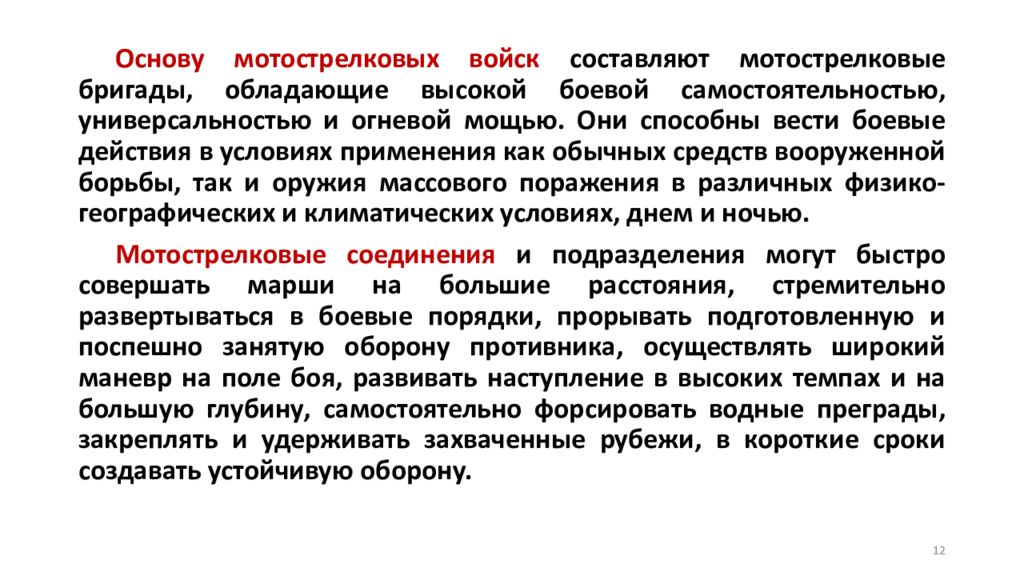

Основу мотострелковых войск составляют мотострелковые бригады, обладающие высокой боевой самостоятельностью, универсальностью и огневой мощью. Они способны вести боевые действия в условиях применения как обычных средств вооруженной борьбы, так и оружия массового поражения в различных физико-географических и климатических условиях, днем и ночью. Мотострелковые соединения и подразделения могут быстро совершать марши на большие расстояния, стремительно развертываться в боевые порядки, прорывать подготовленную и поспешно занятую оборону противника, осуществлять широкий маневр на поле боя, развивать наступление в высоких темпах и на большую глубину, самостоятельно форсировать водные преграды, закреплять и удерживать захваченные рубежи, в короткие сроки создавать устойчивую оборону. 12

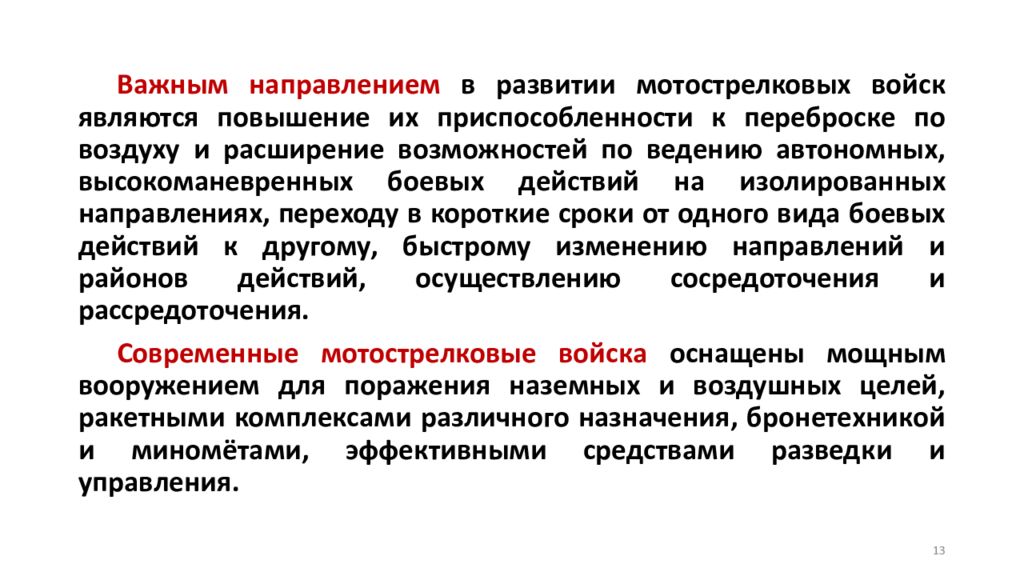

Важным направлением в развитии мотострелковых войск являются повышение их приспособленности к переброске по воздуху и расширение возможностей по ведению автономных, высокоманевренных боевых действий на изолированных направлениях, переходу в короткие сроки от одного вида боевых действий к другому, быстрому изменению направлений и районов действий, осуществлению сосредоточения и рассредоточения. Современные мотострелковые войска оснащены мощным вооружением для поражения наземных и воздушных целей, ракетными комплексами различного назначения, бронетехникой и миномётами, эффективными средствами разведки и управления. 13

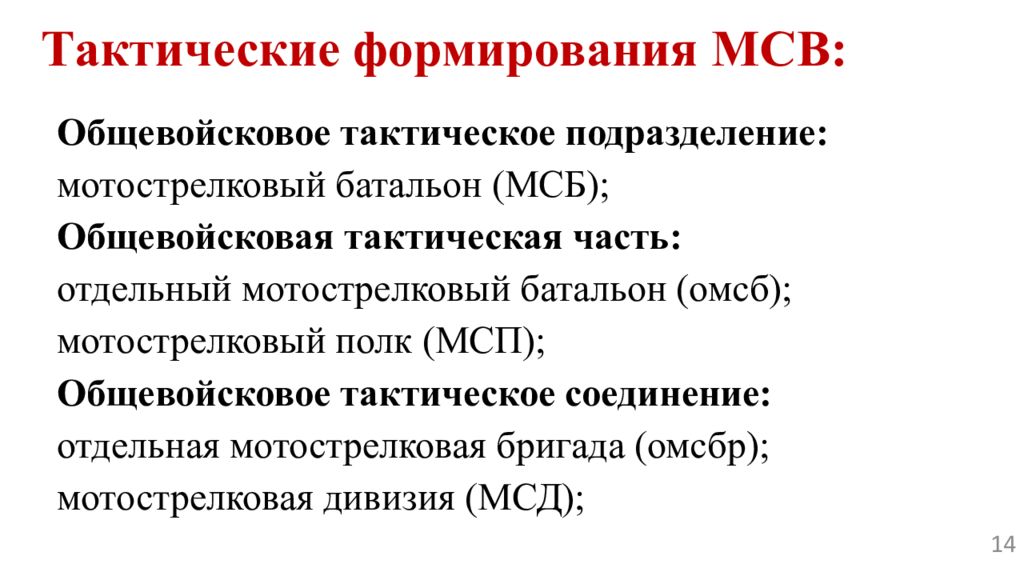

Общевойсковое тактическое подразделение: мотострелковый батальон (МСБ) ; Общевойсковая тактическая часть: отдельный мотострелковый батальон ( омсб ) ; мотострелковый полк (МСП) ; Общевойсковое тактическое соединение: отдельная мотострелковая бригада ( омсбр ) ; мотострелковая дивизия (МСД) ; 14

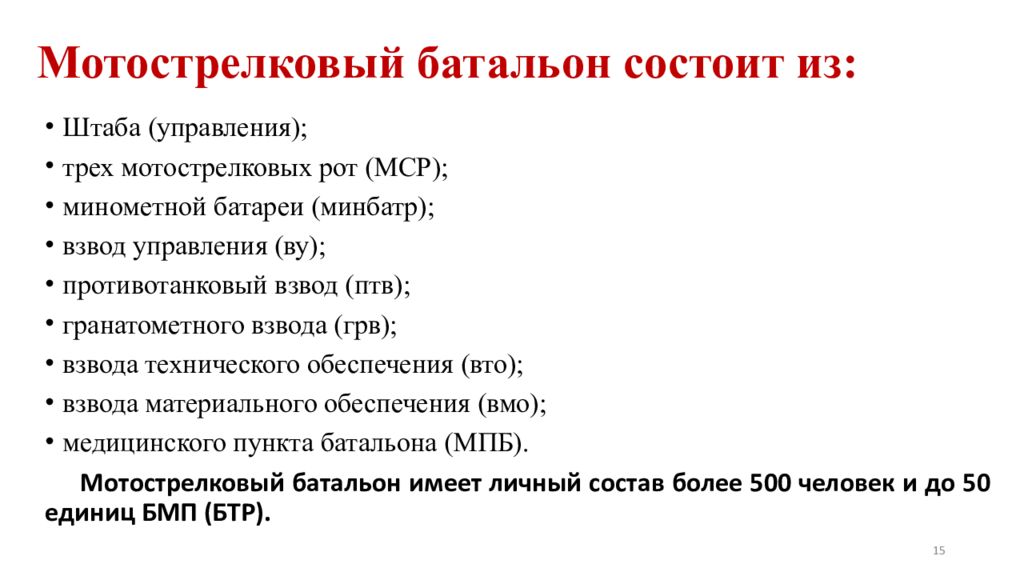

Штаба (управления); трех мотострелковых рот (МСР); минометной батареи ( минбатр ); в звод управления ( ву ) ; противотанковый взвод ( птв ) ; гранатометного взвода ( грв ) ; взвода технического обеспечения ( вто ); взвода материального обеспечения ( вмо ); медицинского пункта батальона (МПБ). Мотострелковый батальон имеет личный состав более 500 человек и до 50 единиц БМП (БТР). 15
Согласно боевым уставам Сухопутных войск ВС РФ, мотострелковому батальону в обороне назначается участок по фронту до 5 километров и в глубину до 3 километров. В наступлении мотострелковому батальону отводится полоса наступления до 2 километров, а на участке прорыва полка в условиях применения обычного оружия - до 1 километра. Аналогичные показатели применяются и в других зарубежных армиях. 16

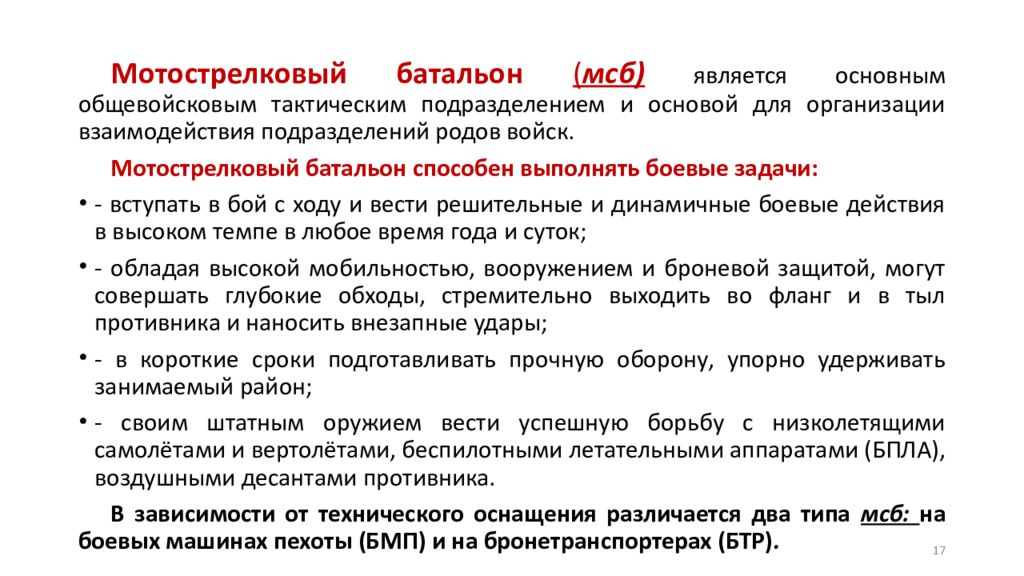

Мотострелковый батальон ( мсб ) является основным общевойсковым тактическим подразделением и основой для организации взаимодействия подразделений родов войск. Мотострелковый батальон способен выполнять боевые задачи: - вступать в бой с ходу и вести решительные и динамичные боевые действия в высоком темпе в любое время года и суток; - обладая высокой мобильностью, вооружением и броневой защитой, могут совершать глубокие обходы, стремительно выходить во фланг и в тыл противника и наносить внезапные удары; - в короткие сроки подготавливать прочную оборону, упорно удерживать занимаемый район; - своим штатным оружием вести успешную борьбу с низколетящими самолётами и вертолётами, беспилотными летательными аппаратами (БПЛА), воздушными десантами противника. В зависимости от технического оснащения различается два типа мсб : на боевых машинах пехоты (БМП) и на бронетранспортерах (БТР). 17
МСБ на БМП (БТР) включает: - командование (3 человека ):командир батальона, заместитель командира батальона по вооружению, заместитель командира батальона по воспитательной работе; - воспитательный аппарат (2 человека); - штаб (5 человек): начальник штаба мсб, заместитель начальника штаба, начальник связи батальона, химик-инструктор, писарь ; О рганизация мср : - мотострелковые роты (3) на БМП – 99 чел. (на БТР - 106 чел ). - управление – 7 чел.; - миномётная батарея ( минбатр ) – 66 чел. ; - управление – 6 чел.; - огневой взвод (2) ( ов ) - 25 чел.; - взвод управления ( ву ) – 10 чел.; - гранатомётный взвод ( грв ) – 26 чел.; - разведывательный взвод ( рв ) – 18 чел.; - взвод связи ( вс ) – 13 чел.; - взвод обеспечения ( воб ) – 18 чел.; - взвод технического обеспечения ( вто ) – 11 чел.; - медицинский пункт батальона (МПБ) – 9 чел ; - противотанковый взвод ( птв ) - входит в состав мсб на БТР – 42 чел.; 18
19

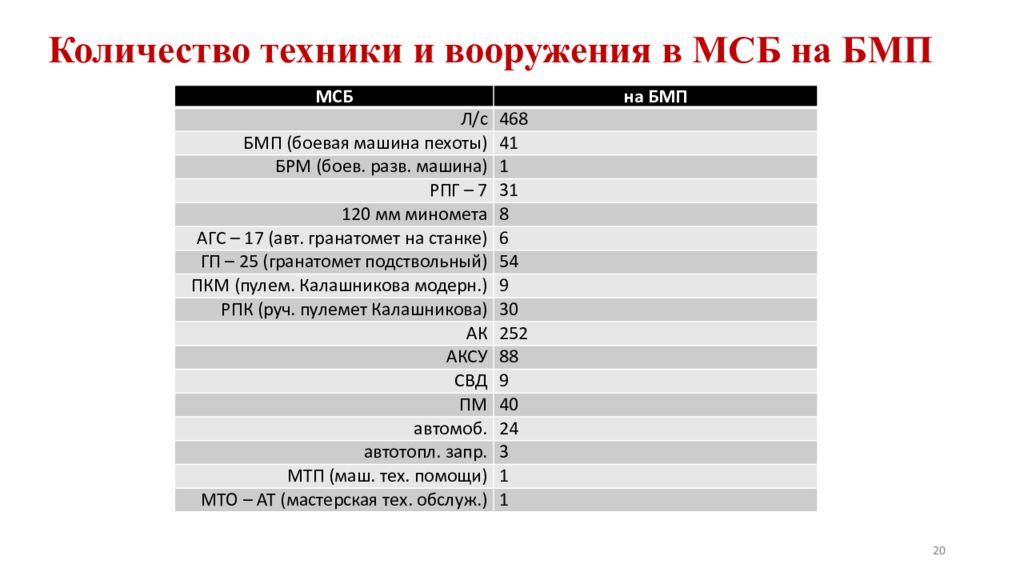

МСБ на БМП Л/с 468 БМП (боевая машина пехоты) 41 БРМ (боев. разв. машина) 1 РПГ – 7 31 120 мм миномета 8 АГС – 17 (авт. гранатомет на станке ) 6 ГП – 25 (гранатомет подствольный) 54 ПКМ ( пулем. Калашникова модерн.) 9 РПК ( руч. пулемет Калашникова) 30 АК 252 АКСУ 88 СВД 9 ПМ 40 автомоб. 24 автотопл. запр. 3 МТП ( маш. тех. помощи) 1 МТО – АТ (мастерская тех. обслуж.) 1 20
Организация МСБ на БТР 21

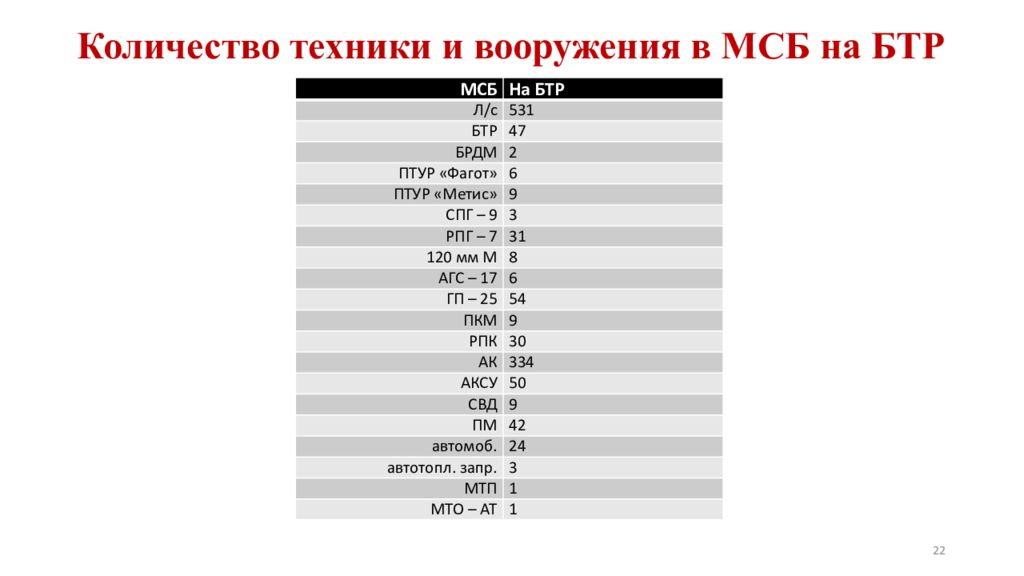

Количество техники и вооружения в МСБ на БТР 22 МСБ На БТР Л/с 531 БТР 47 БРДМ 2 ПТУР «Фагот» 6 ПТУР «Метис» 9 СПГ – 9 3 РПГ – 7 31 120 мм М 8 АГС – 17 6 ГП – 25 54 ПКМ 9 РПК 30 АК 334 АКСУ 50 СВД 9 ПМ 42 автомоб. 24 автотопл. запр. 3 МТП 1 МТО – АТ 1
23

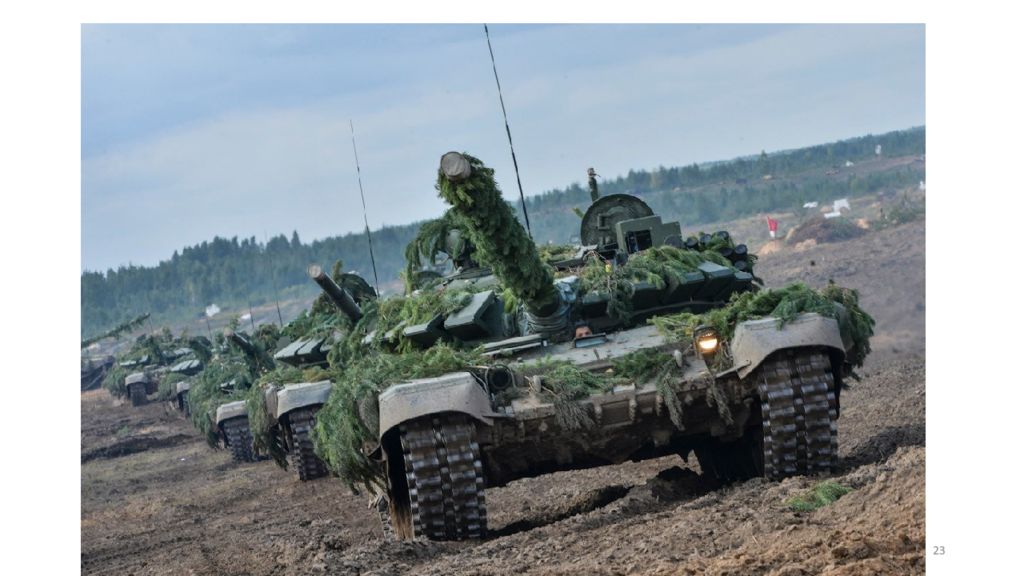

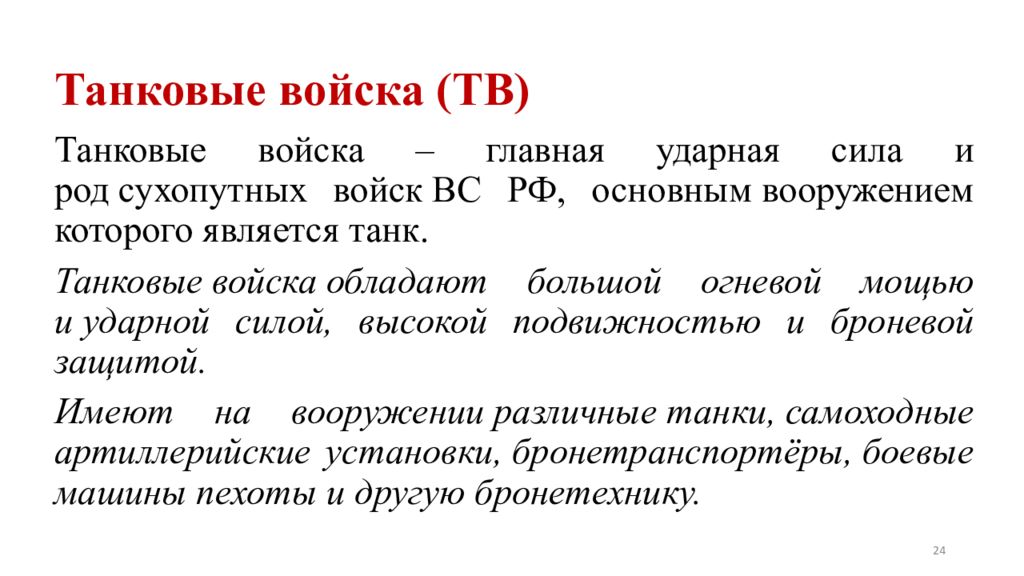

Танковые войска – главная ударная сила и род сухопутных войск ВС РФ, основным вооружением которого является танк. Танковые войска обладают большой огневой мощью и ударной силой, высокой подвижностью и броневой защитой. Имеют на вооружении различные танки, самоходные артиллерийские установки, бронетранспортёры, боевые машины пехоты и другую бронетехнику. 24

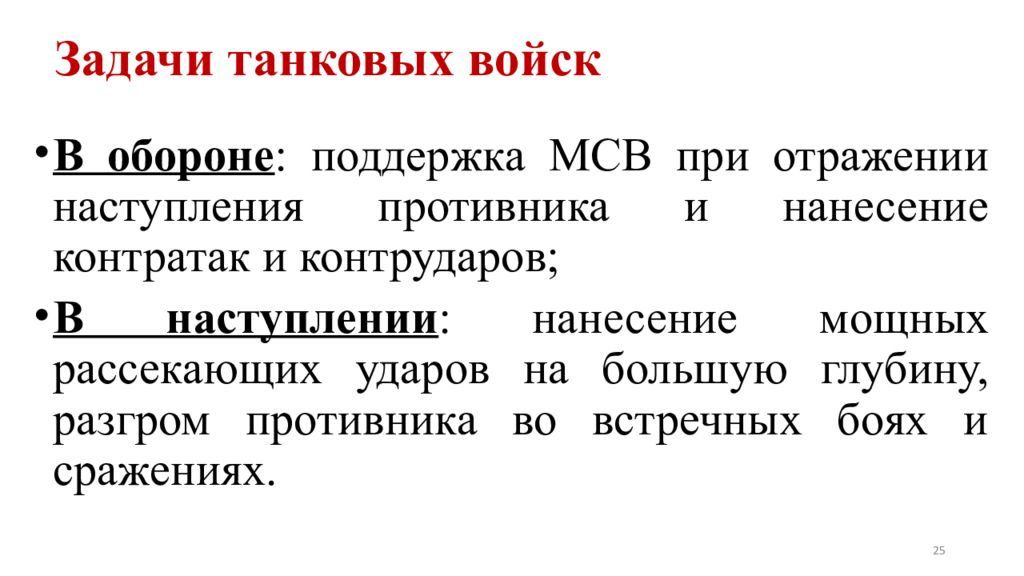

В обороне : поддержка МСВ при отражении наступления противника и нанесение контратак и контрударов ; В наступлении : нанесение мощных рассекающих ударов на большую глубину, разгром противника во встречных боях и сражениях. 25

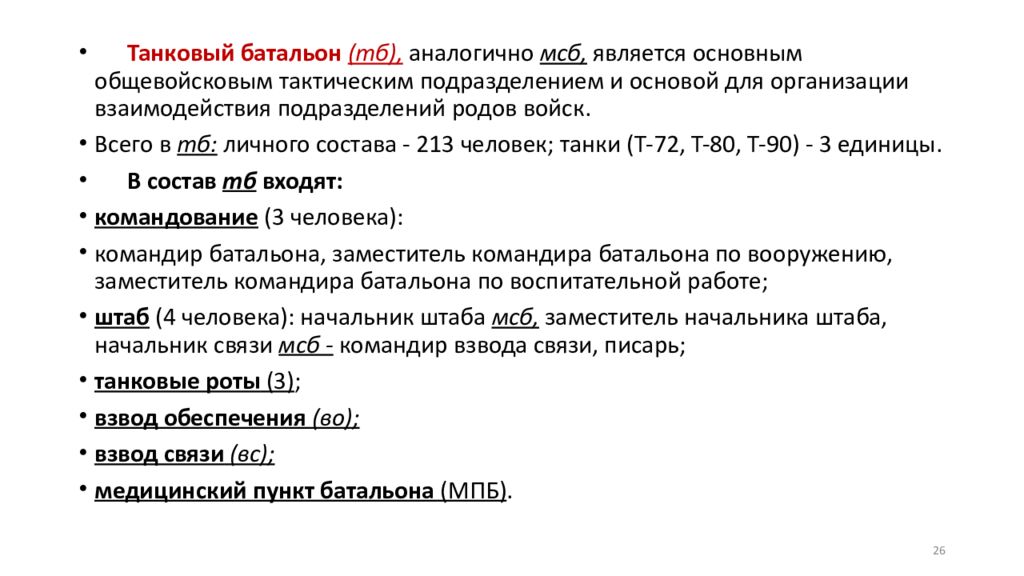

Танковый батальон ( тб ), аналогично мсб, является основным общевойсковым тактическим подразделением и основой для организации взаимодействия подразделений родов войск. Всего в тб : личного состава - 213 человек; танки (Т-72, Т-80, Т-90) - 3 единицы. В состав тб входят: командование (3 человека): командир батальона, заместитель командира батальона по вооружению, заместитель командира батальона по воспитательной работе; штаб (4 человека): начальник штаба мсб, заместитель начальника штаба, начальник связи мсб - командир взвода связи, писарь; танковые роты (3) ; взвод обеспечения (во); взвод связи ( вс ); медицинский пункт батальона (МПБ). 26

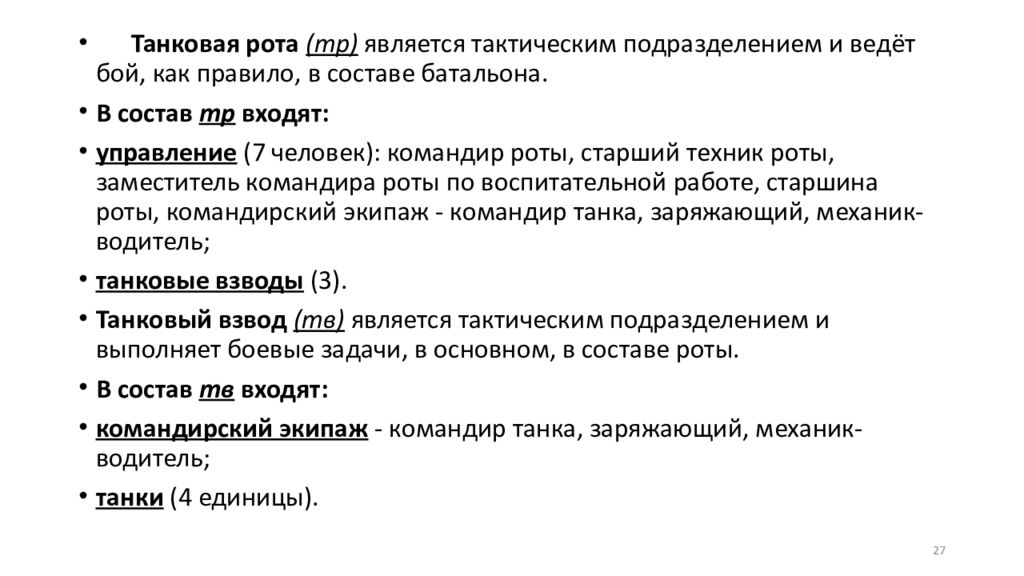

Танковая рота ( тр ) является тактическим подразделением и ведёт бой, как правило, в составе батальона. В состав тр входят: управление (7 человек): командир роты, старший техник роты, заместитель командира роты по воспитательной работе, старшина роты, командирский экипаж - командир танка, заряжающий, механик-водитель; танковые взводы (3 ). Танковый взвод ( тв ) является тактическим подразделением и выполняет боевые задачи, в основном, в составе роты. В состав тв входят: командирский экипаж - командир танка, заряжающий, механик- водитель; танки (4 единицы). 27
28
29

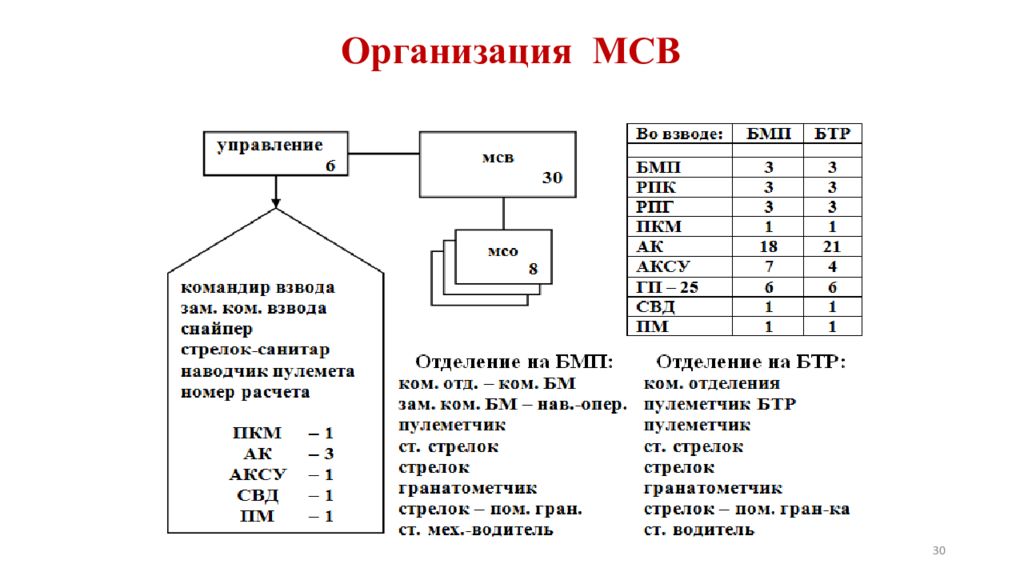

Организация МСВ 30

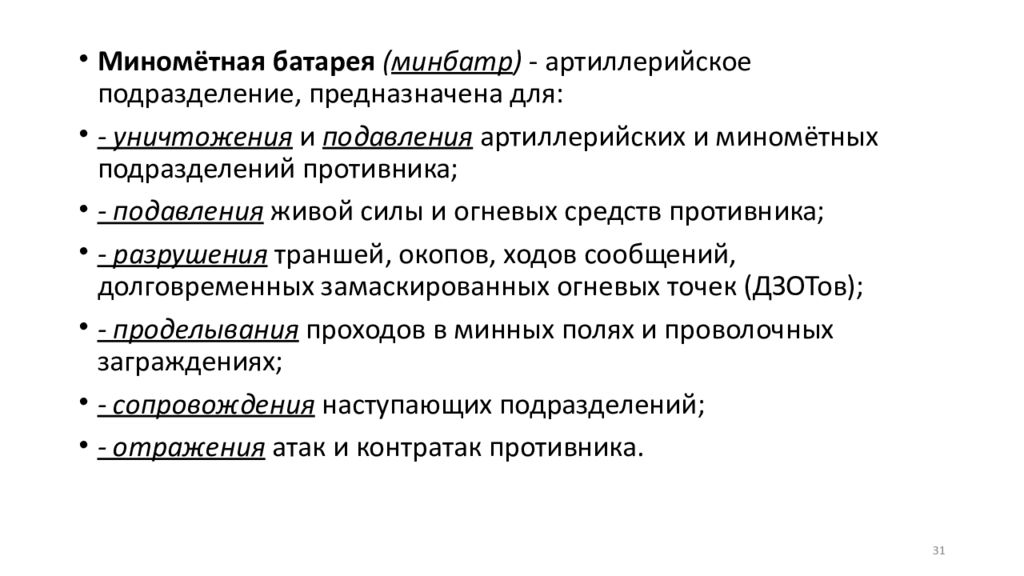

Миномётная батарея ( минбатр ) - артиллерийское подразделение, предназначена для: - уничтожения и подавления артиллерийских и миномётных подразделений противника; - подавления живой силы и огневых средств противника; - разрушения траншей, окопов, ходов сообщений, долговременных замаскированных огневых точек ( ДЗОТов ); - проделывания проходов в минных полях и проволочных заграждениях; - сопровождения наступающих подразделений; - отражения атак и контратак противника. 31

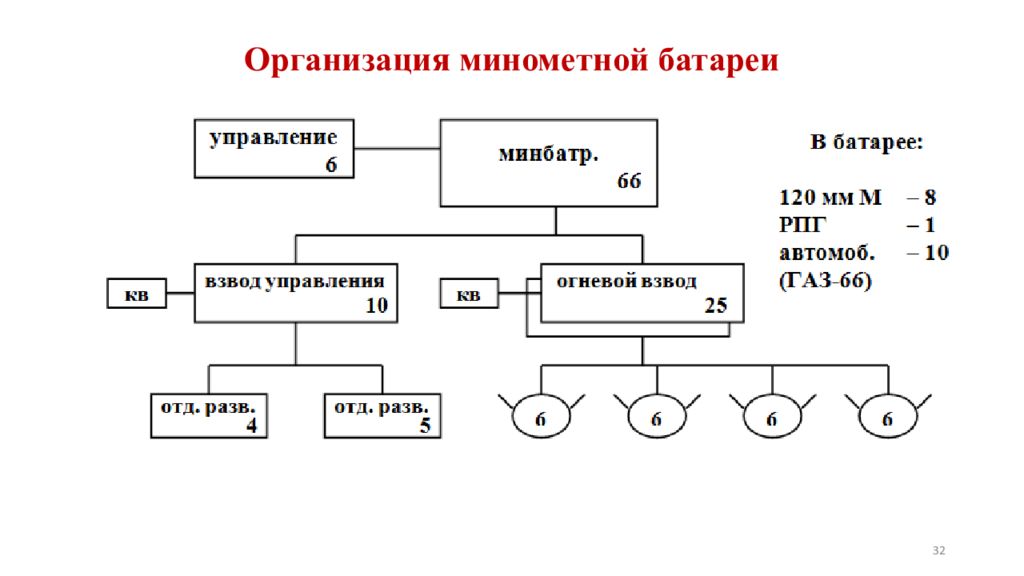

Организация минометной батареи 32

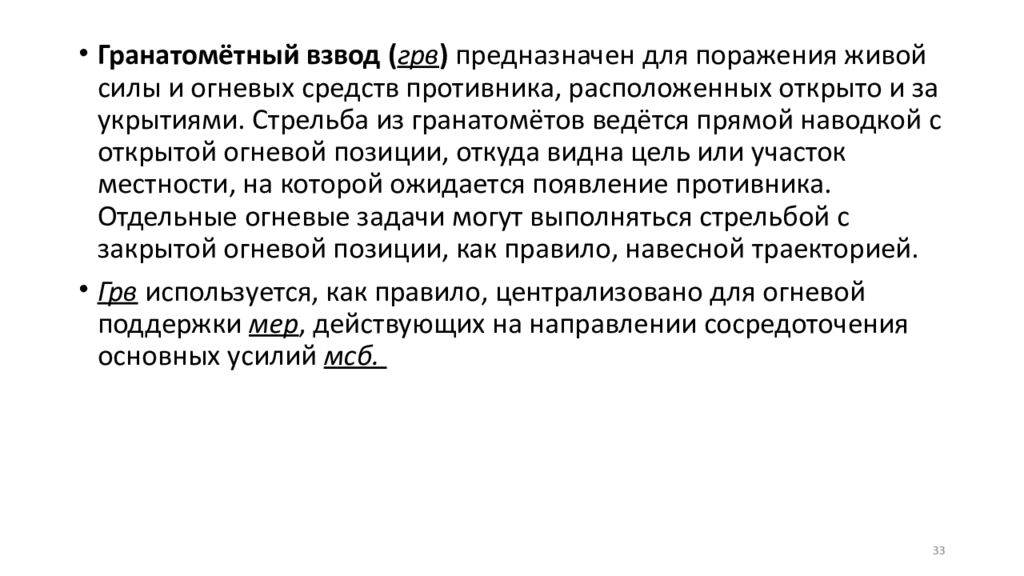

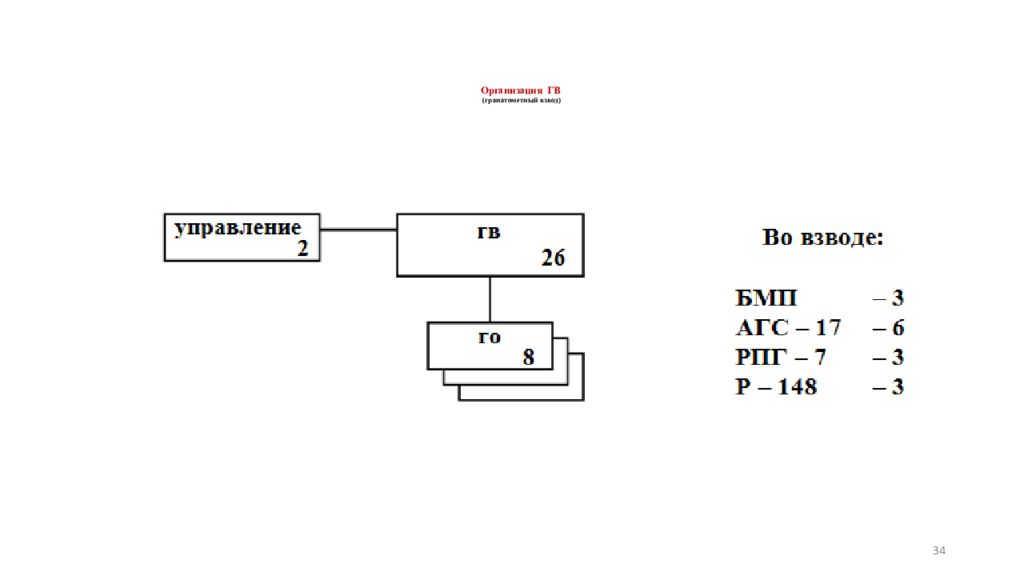

Гранатомётный взвод ( грв ) предназначен для поражения живой силы и огневых средств противника, расположенных открыто и за укрытиями. Стрельба из гранатомётов ведётся прямой наводкой с открытой огневой позиции, откуда видна цель или участок местности, на которой ожидается появление противника. Отдельные огневые задачи могут выполняться стрельбой с закрытой огневой позиции, как правило, навесной траекторией. Грв используется, как правило, централизовано для огневой поддержки мер, действующих на направлении сосредоточения основных усилий мсб. 33
34

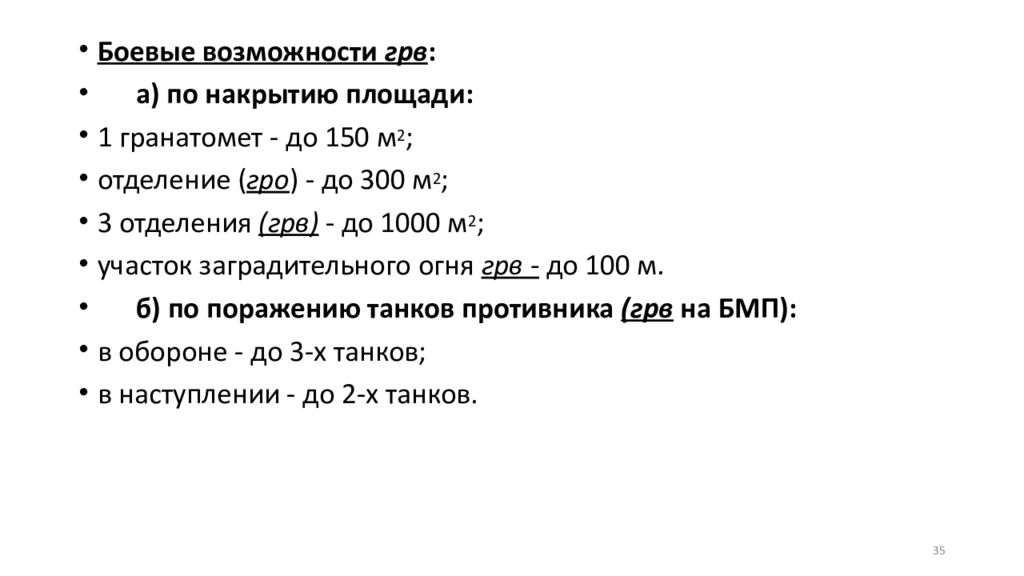

Боевые возможности грв : а) по накрытию площади: 1 гранатомет - до 150 м 2 ; отделение ( гро ) - до 300 м 2 ; 3 отделения ( грв ) - до 1000 м 2 ; участок заградительного огня грв - до 100 м. б) по поражению танков противника ( грв на БМП): в обороне - до 3-х танков; в наступлении - до 2-х танков. 35

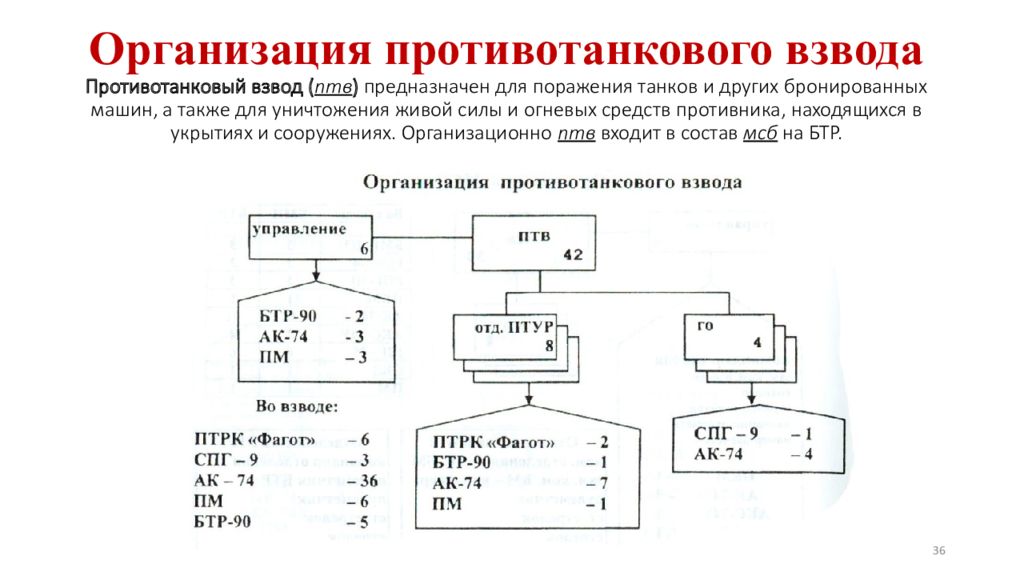

36 Организация противотанкового взвода Противотанковый взвод ( птв ) предназначен для поражения танков и других бронированных машин, а также для уничтожения живой силы и огневых средств противника, находящихся в укрытиях и сооружениях. Организационно птв входит в состав мсб на БТР.
Разведывательный взвод ( рв ) решает задачи по добыванию разведывательных сведений, необходимых для подготовки и успешного проведения боя боевыми подразделениями батальона. Взвод связи ( вс ) предназначен для установления и поддержания устойчивой связи в батальоне, обеспечивающей управление всеми подразделениями и позволяет успешно решить главную задачу по обеспечению взаимодействия мотострелковых подразделений с танковыми подразделениями, артиллерией и подразделениями других родов войск и специальных войск. Взвод обеспечения ( воб ) предназначен для создания, накопления и выдачи запасов материальных средств (боеприпасов, горючего, продовольствия, ЗИП) для подразделений батальона. Взвод технического обеспечения ( вто ) предназначен для решения задач технического обеспечения подразделений батальона. Медицинский пункт батальона (МПБ) предназначен для проведения мероприятий по медицинскому обеспечению боя, сбора и эвакуации раненых и больных с поля боя, оказания им первой медицинской помощи и отправки в тыл. 37
2 учебный вопрос. 38
39

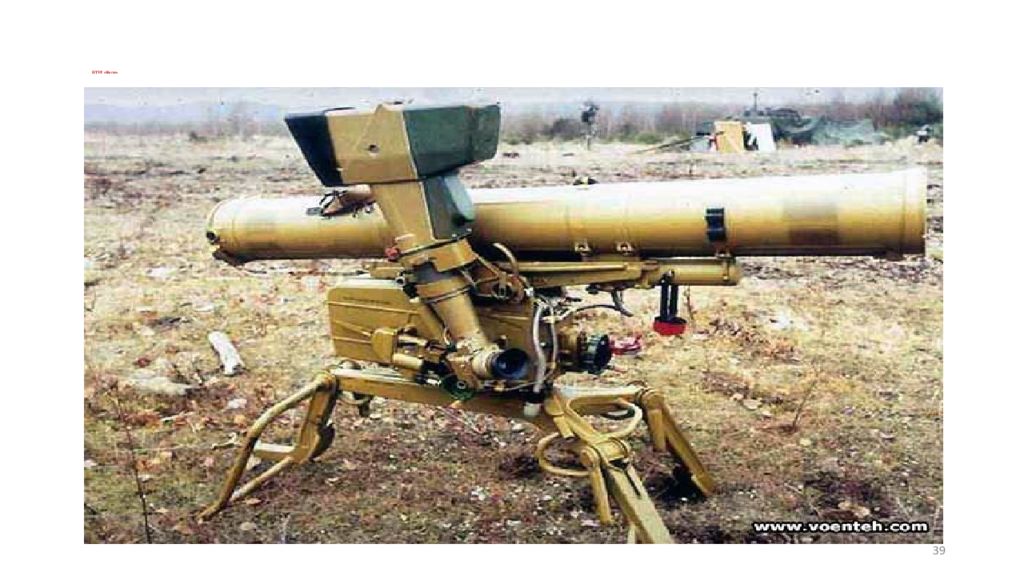

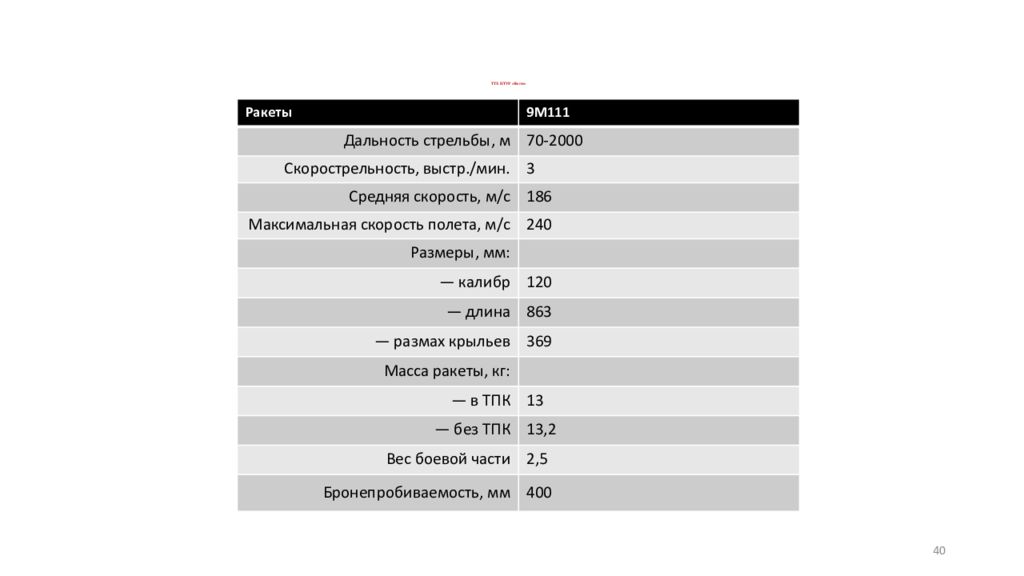

40 Ракеты 9М111 Дальность стрельбы, м 70-2000 Скорострельность, выстр./мин. 3 Средняя скорость, м/с 186 Максимальная скорость полета, м/с 240 Размеры, мм: — калибр 120 — длина 863 — размах крыльев 369 Масса ракеты, кг: — в ТПК 13 — без ТПК 13,2 Вес боевой части 2,5 Бронепробиваемость, мм 400
41

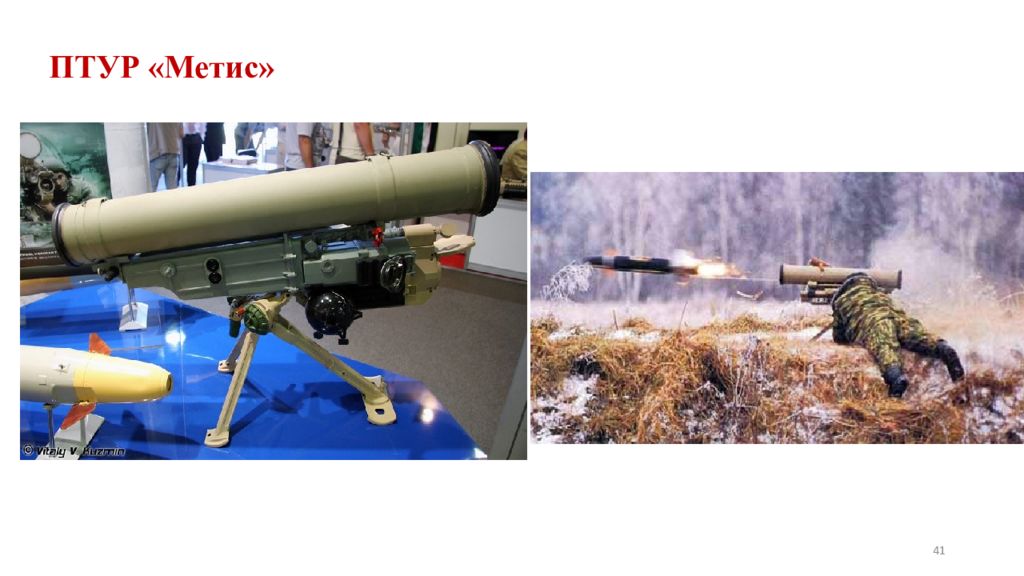

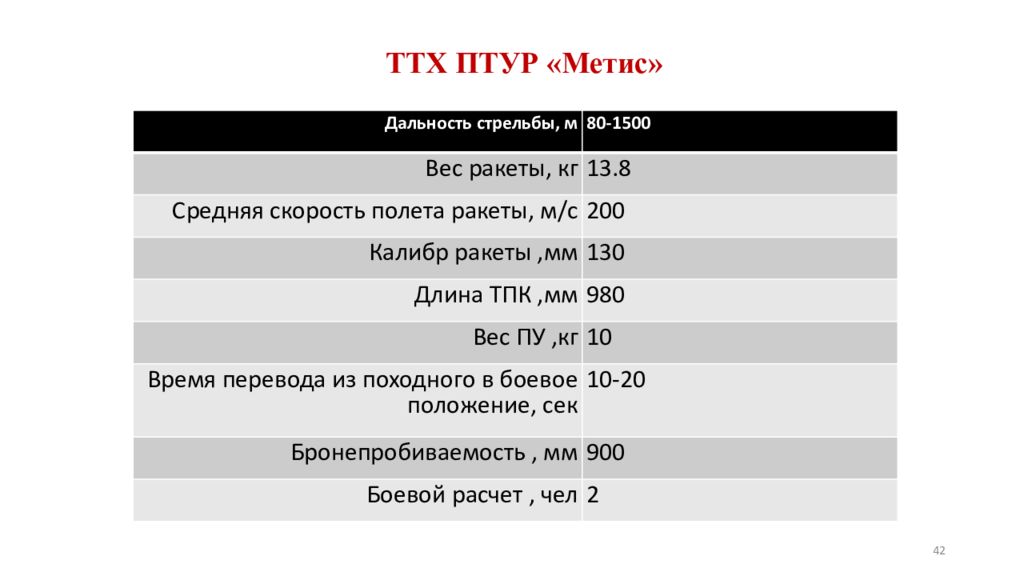

42 Дальность стрельбы, м 80-1500 Вес ракеты, кг 13.8 Средняя скорость полета ракеты, м/с 200 Калибр ракеты,мм 130 Длина ТПК,мм 980 Вес ПУ,кг 10 Время перевода из походного в боевое положение, сек 10-20 Бронепробиваемость, мм 900 Боевой расчет, чел 2
43

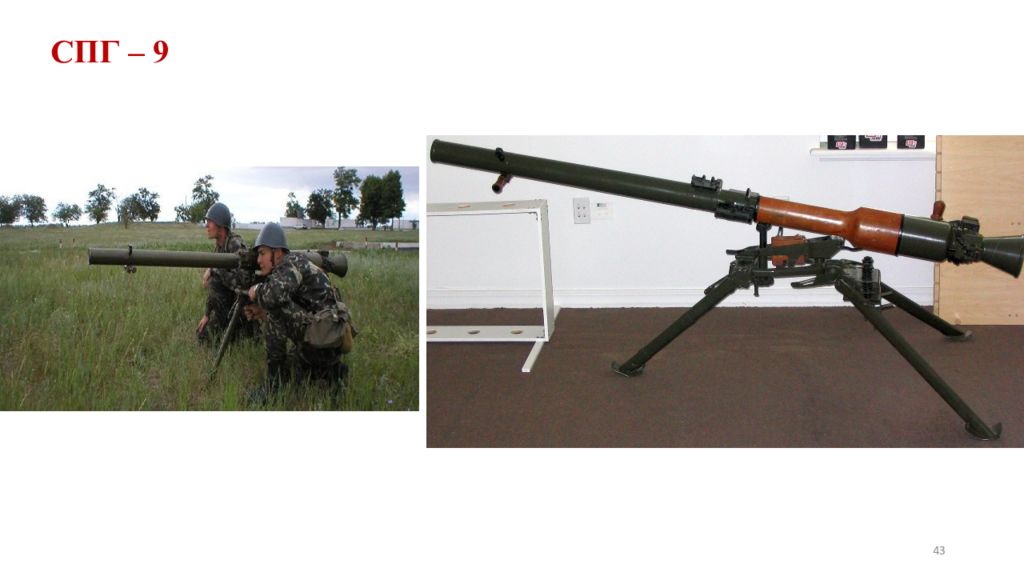

44 Характеристики гранатомёта Калибр, мм 73 Вес с оптическим прицелом, кг 49,5 Размеры, мм: длина 2110 ширина 1055 высота 820 Высота линии огня, мм 390-700 Прицельная дальность стрельбы, м 1300 Дальность прямого выстрела, м 800 Угол вертикальной наводки, град -3...+7 Угол горизонтальной наводки, град -15...+15 Характеристики выстрел ПГ-9В Масса, кг: выстрела 4,4 гранаты 2,6 Длина выстрела, мм 1115 Бронепробиваемость, мм 300 Скорость гранаты, м/с: начальная 435 максимальная 700 Время полёта гранаты, с: на дальность 300 м 0,5 на дальность 1000 м 1,9 на дальность 1300 м 2,87
45

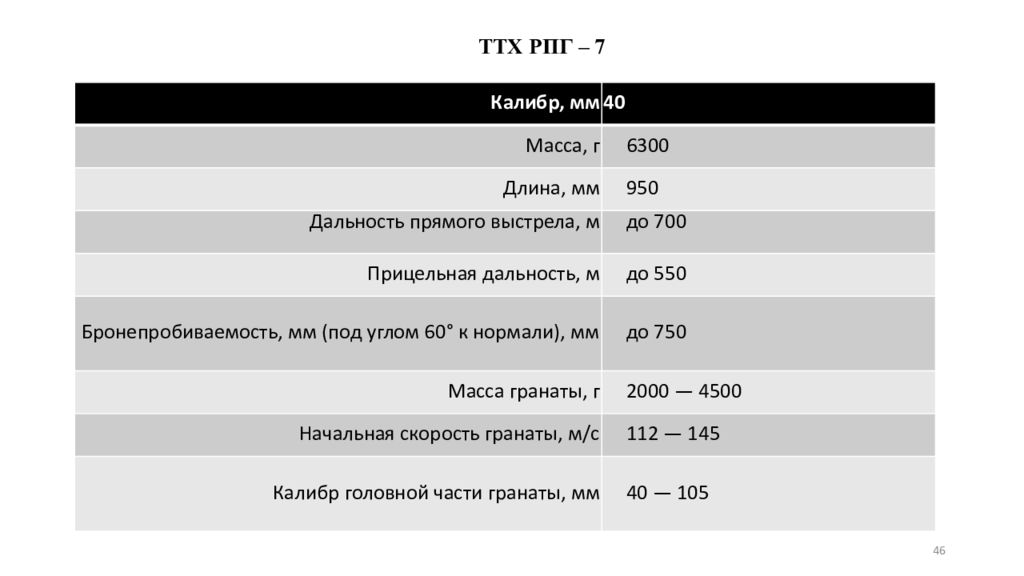

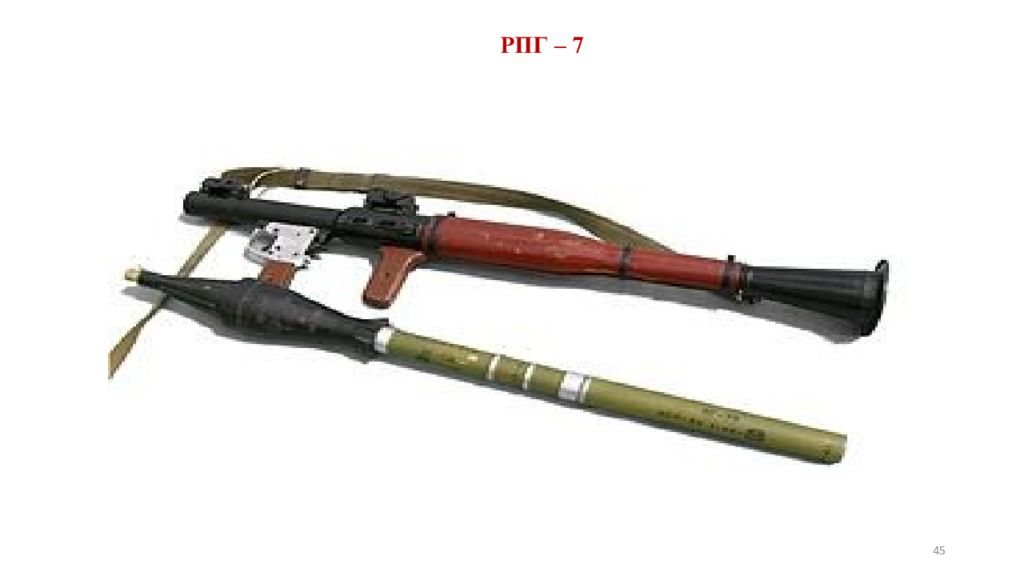

46 Калибр, мм 40 Масса, г 6300 Длина, мм 950 Дальность прямого выстрела, м до 700 Прицельная дальность, м до 550 Бронепробиваемость, мм (под углом 60° к нормали), мм до 750 Масса гранаты, г 2000 — 4500 Начальная скорость гранаты, м/с 112 — 145 Калибр головной части гранаты, мм 40 — 105
47

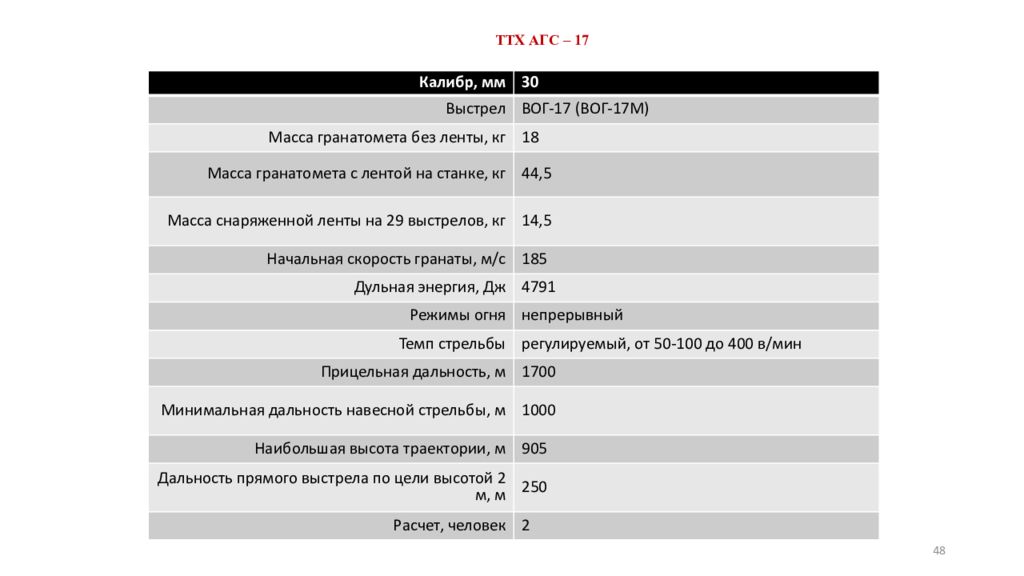

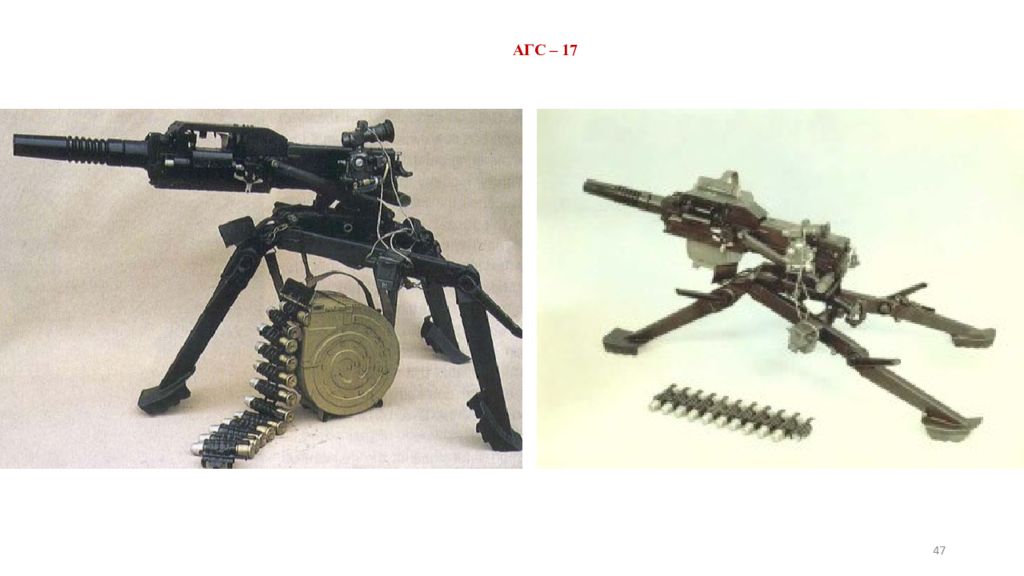

48 Калибр, мм 30 Выстрел ВОГ-17 (ВОГ-17М) Масса гранатомета без ленты, кг 18 Масса гранатомета с лентой на станке, кг 44,5 Масса снаряженной ленты на 29 выстрелов, кг 14,5 Начальная скорость гранаты, м/с 185 Дульная энергия, Дж 4791 Режимы огня непрерывный Темп стрельбы регулируемый, от 50-100 до 400 в/мин Прицельная дальность, м 1700 Минимальная дальность навесной стрельбы, м 1000 Наибольшая высота траектории, м 905 Дальность прямого выстрела по цели высотой 2 м, м 250 Расчет, человек 2
49

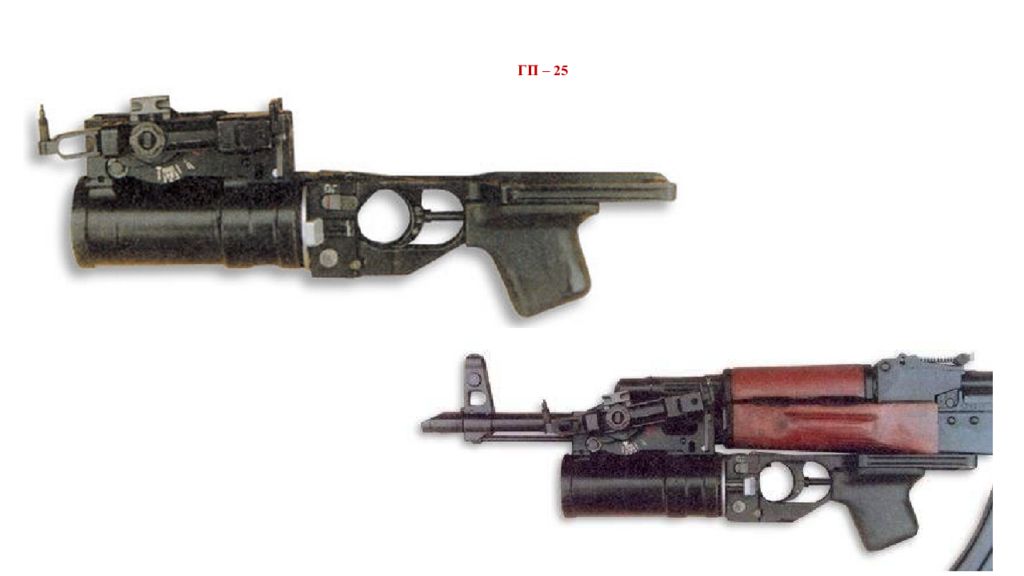

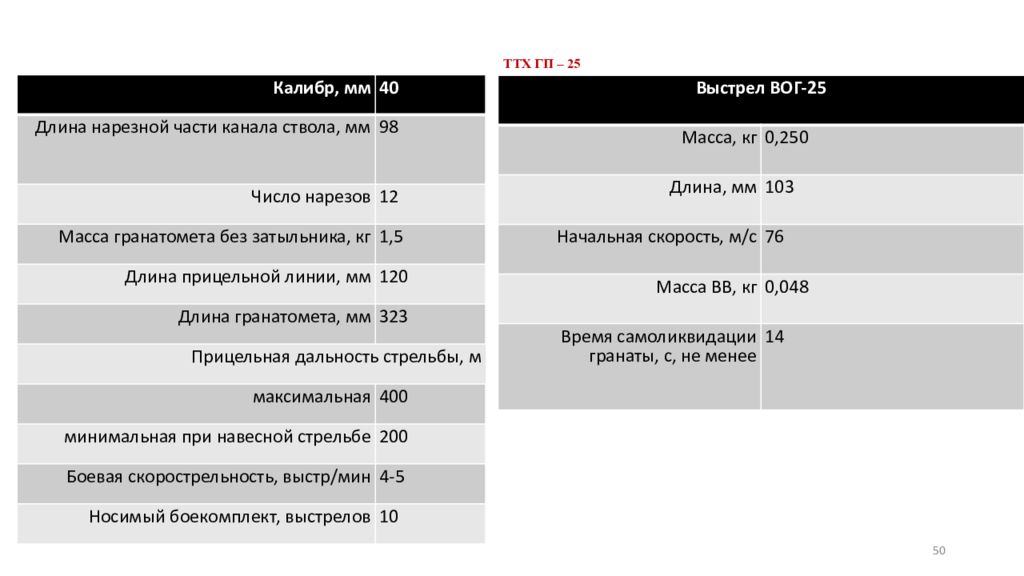

50 Калибр, мм 40 Длина нарезной части канала ствола, мм 98 Число нарезов 12 Масса гранатомета без затыльника, кг 1,5 Длина прицельной линии, мм 120 Длина гранатомета, мм 323 Прицельная дальность стрельбы, м максимальная 400 минимальная при навесной стрельбе 200 Боевая скорострельность, выстр /мин 4-5 Носимый боекомплект, выстрелов 10 Выстрел ВОГ-25 Масса, кг 0,250 Длина, мм 103 Начальная скорость, м/с 76 Масса ВВ, кг 0,048 Время самоликвидации гранаты, с, не менее 14
51

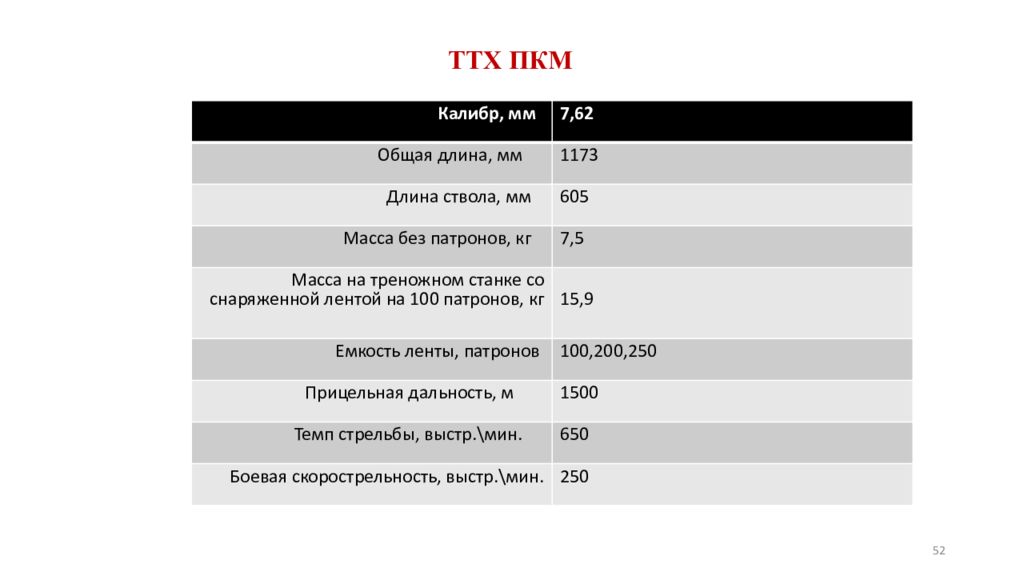

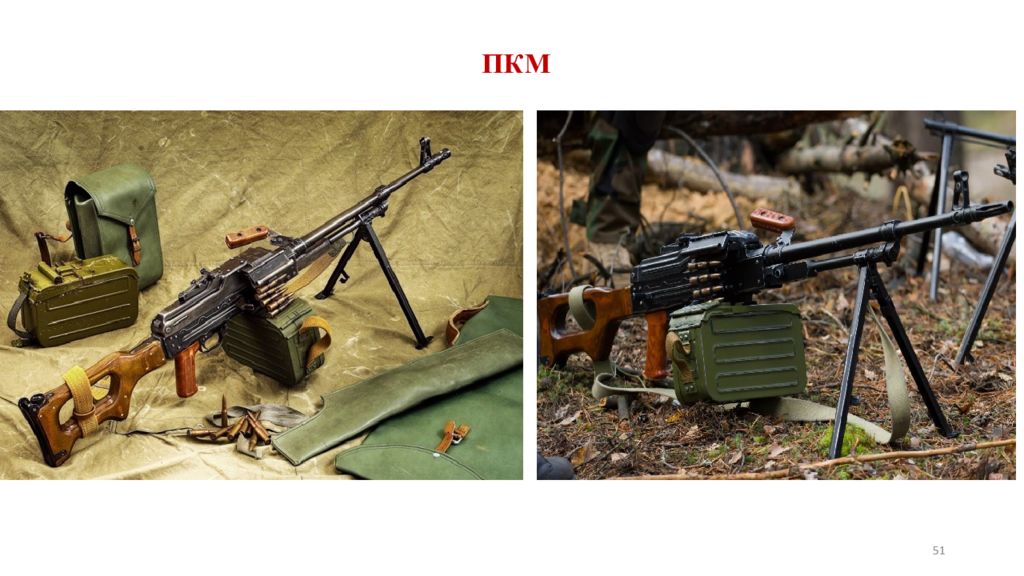

52 Калибр, мм 7,62 Общая длина, мм 1173 Длина ствола, мм 605 Масса без патронов, кг 7,5 Масса на треножном станке со снаряженной лентой на 100 патронов, кг 15,9 Емкость ленты, патронов 100,200,250 Прицельная дальность, м 1500 Темп стрельбы, выстр.\мин. 650 Боевая скорострельность, выстр.\мин. 250
53

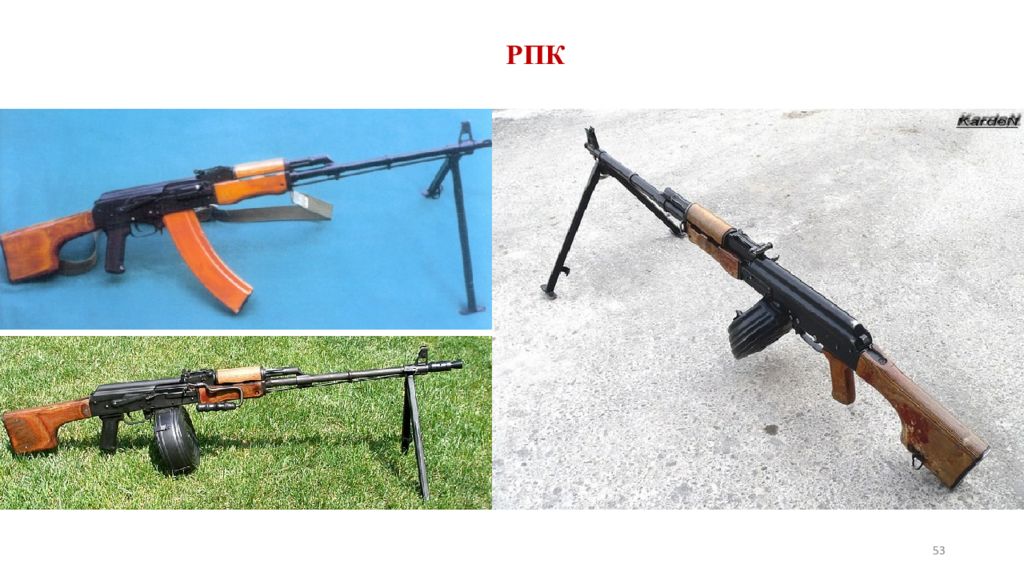

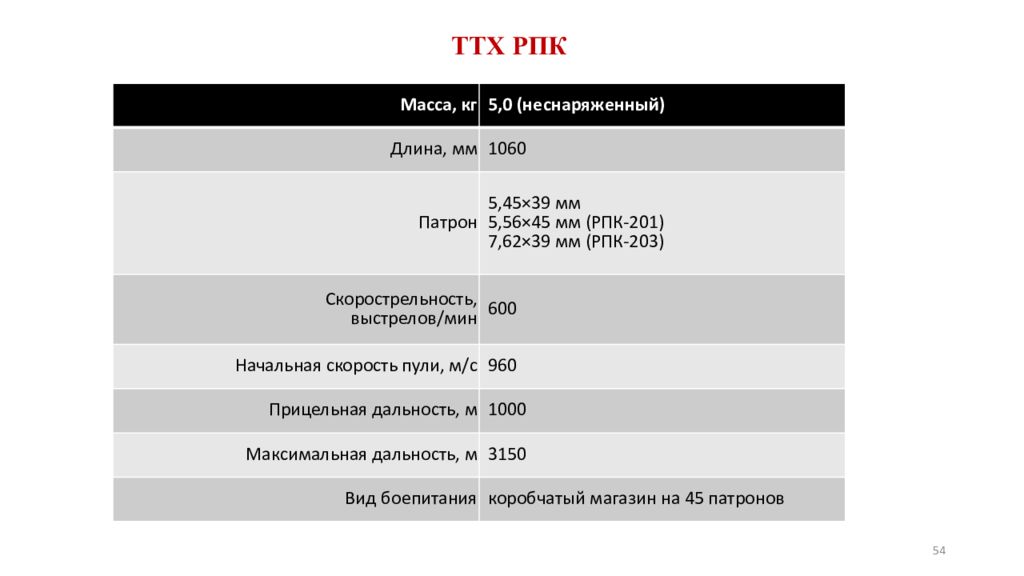

54 Масса, кг 5,0 (неснаряженный) Длина, мм 1060 Патрон 5,45×39 мм 5,56×45 мм (РПК-201) 7,62×39 мм (РПК-203) Скорострельность, выстрелов/мин 600 Начальная скорость пули, м/с 960 Прицельная дальность, м 1000 Максимальная дальность, м 3150 Вид боепитания коробчатый магазин на 45 патронов
55

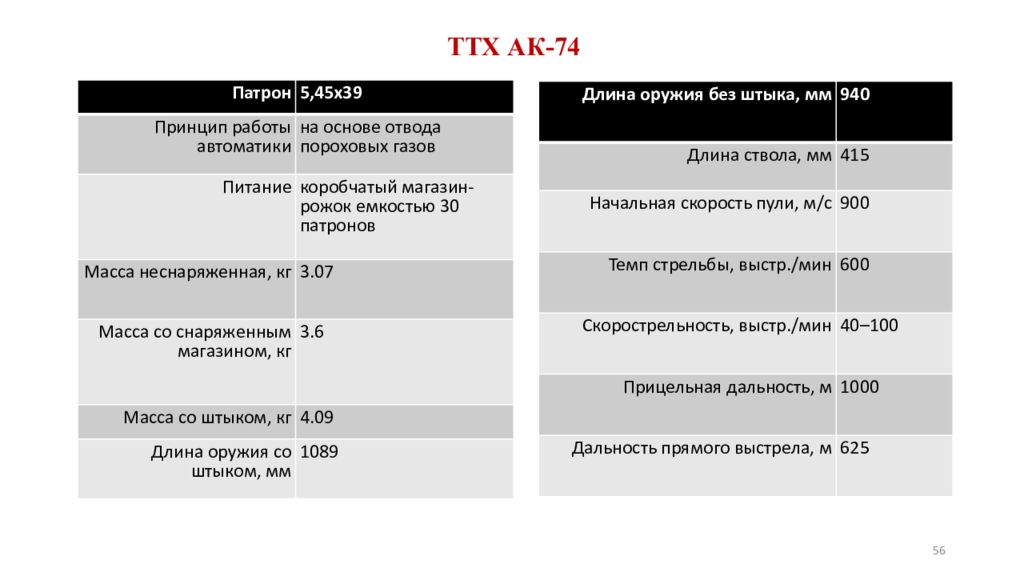

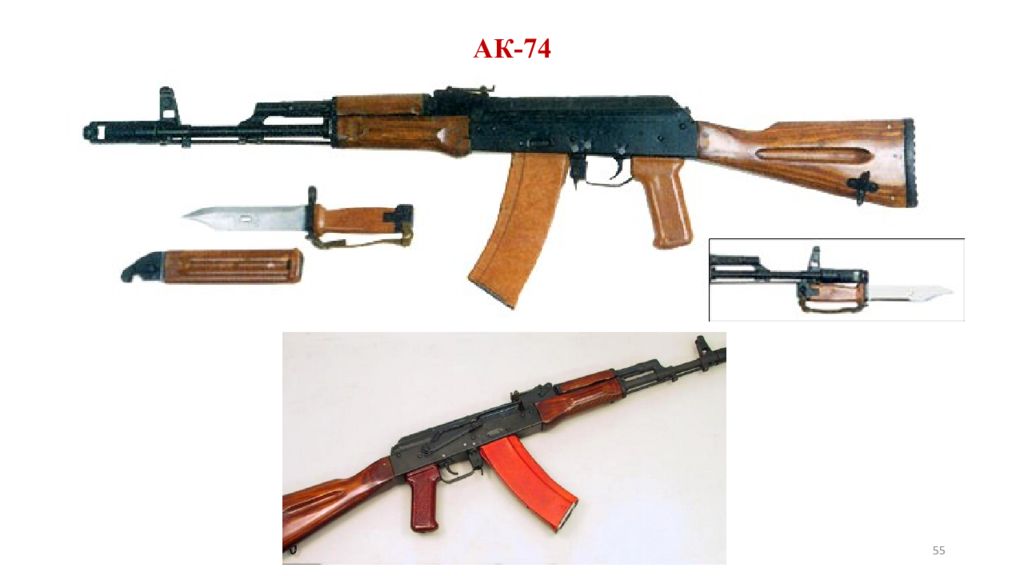

56 Патрон 5,45x39 Принцип работы автоматики на основе отвода пороховых газов Питание коробчатый магазин-рожок емкостью 30 патронов Масса неснаряженная, кг 3.07 Масса со снаряженным магазином, кг 3.6 Масса со штыком, кг 4.09 Длина оружия со штыком, мм 1089 Длина оружия без штыка, мм 940 Длина ствола, мм 415 Начальная скорость пули, м/с 900 Темп стрельбы, выстр./мин 600 Скорострельность, выстр./мин 40–100 Прицельная дальность, м 1000 Дальность прямого выстрела, м 625
57

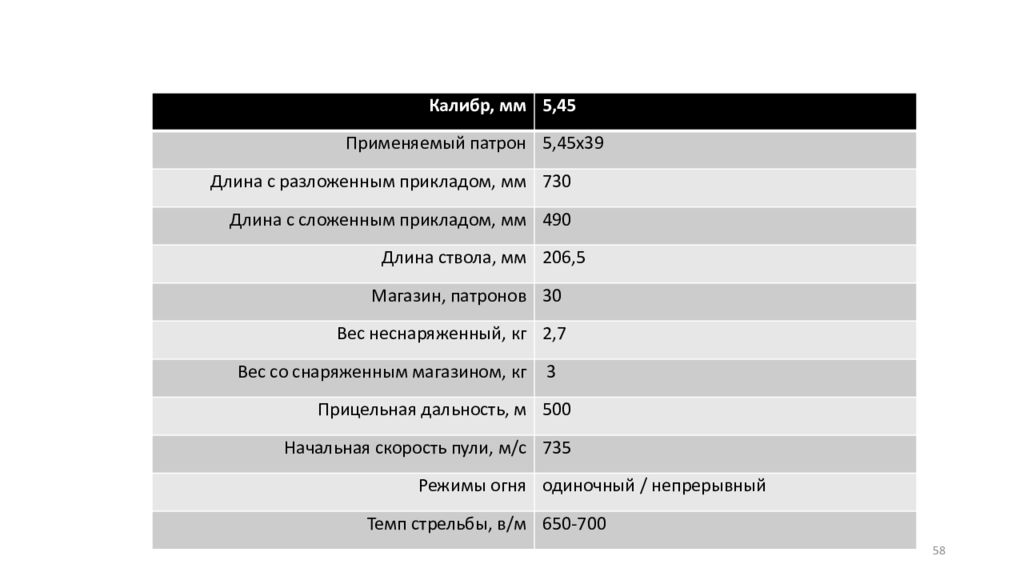

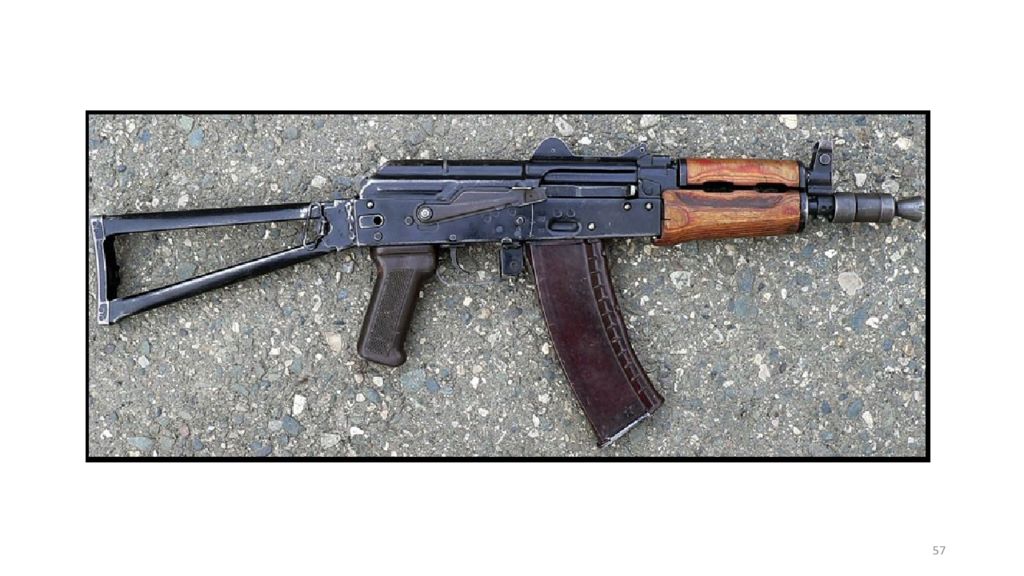

58 Калибр, мм 5,45 Применяемый патрон 5,45х39 Длина с разложенным прикладом, мм 730 Длина с сложенным прикладом, мм 490 Длина ствола, мм 206,5 Магазин, патронов 30 Вес неснаряженный, кг 2,7 Вес со снаряженным магазином, кг 3 Прицельная дальность, м 500 Начальная скорость пули, м/с 735 Режимы огня одиночный / непрерывный Темп стрельбы, в/м 650-700
59

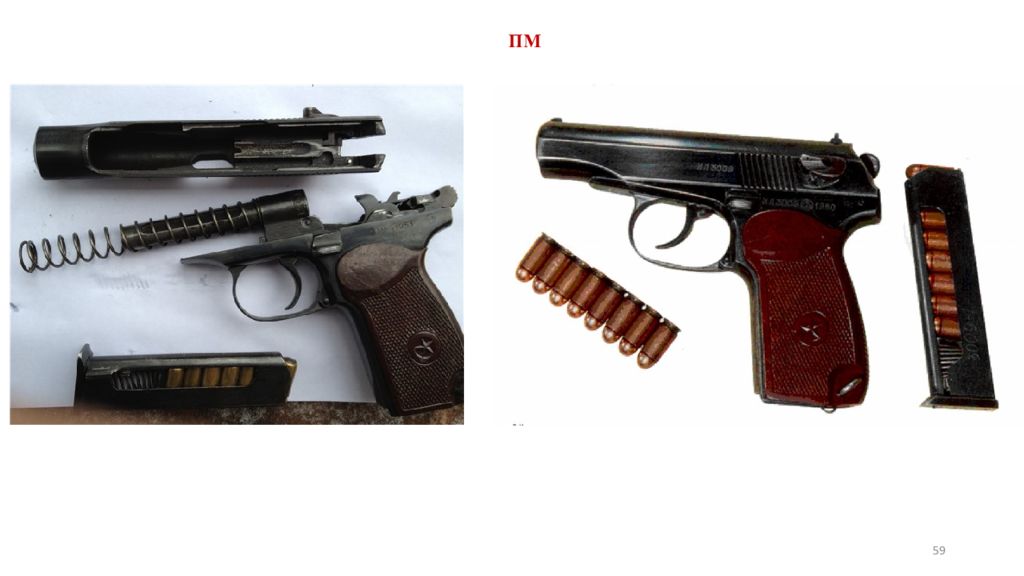

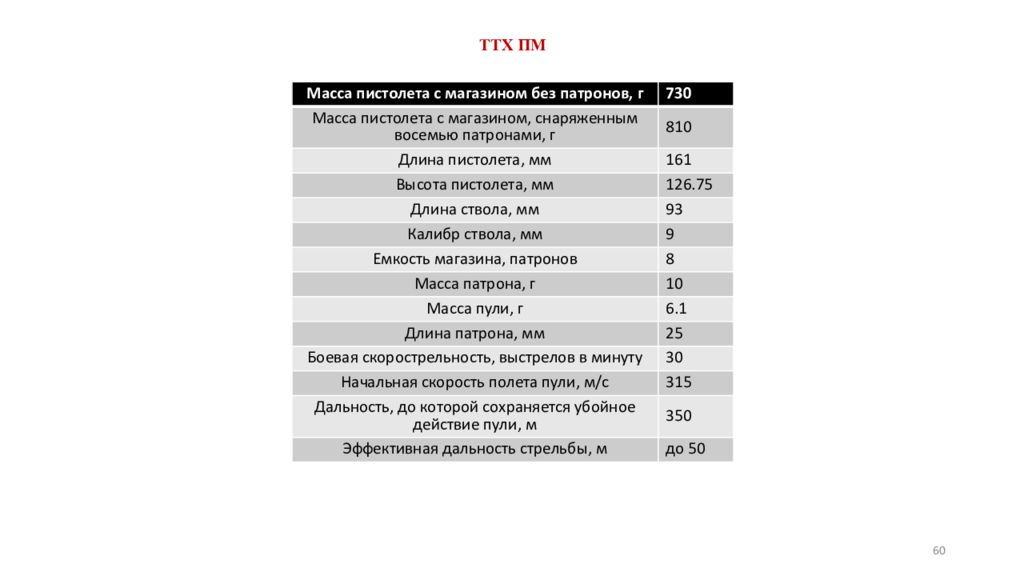

60 Масса пистолета с магазином без патронов, г 730 Масса пистолета с магазином, снаряженным восемью патронами, г 810 Длина пистолета, мм 161 Высота пистолета, мм 126.75 Длина ствола, мм 93 Калибр ствола, мм 9 Емкость магазина, патронов 8 Масса патрона, г 10 Масса пули, г 6.1 Длина патрона, мм 25 Боевая скорострельность, выстрелов в минуту 30 Начальная скорость полета пули, м/с 315 Дальность, до которой сохраняется убойное действие пули, м 350 Эффективная дальность стрельбы, м до 50
61

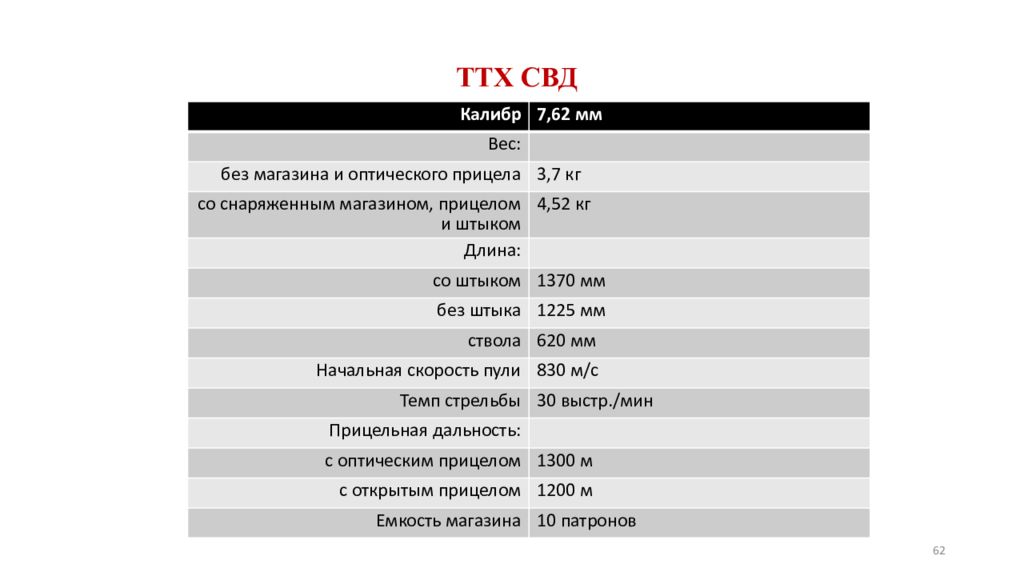

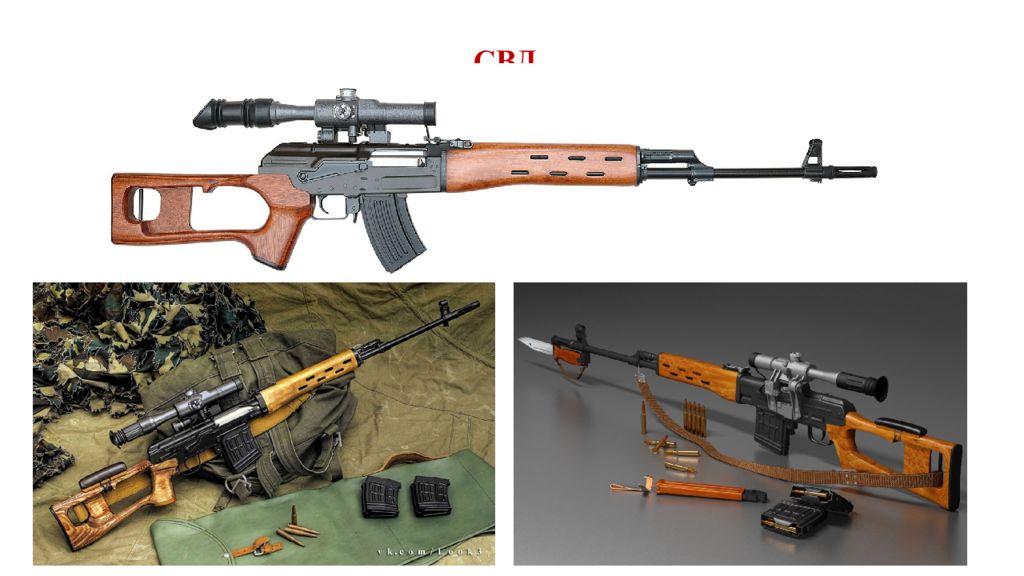

62 Калибр 7,62 мм Вес: без магазина и оптического прицела 3,7 кг со снаряженным магазином, прицелом и штыком 4,52 кг Длина: со штыком 1370 мм без штыка 1225 мм ствола 620 мм Начальная скорость пули 830 м/с Темп стрельбы 30 выстр./мин Прицельная дальность: с оптическим прицелом 1300 м с открытым прицелом 1200 м Емкость магазина 10 патронов
63

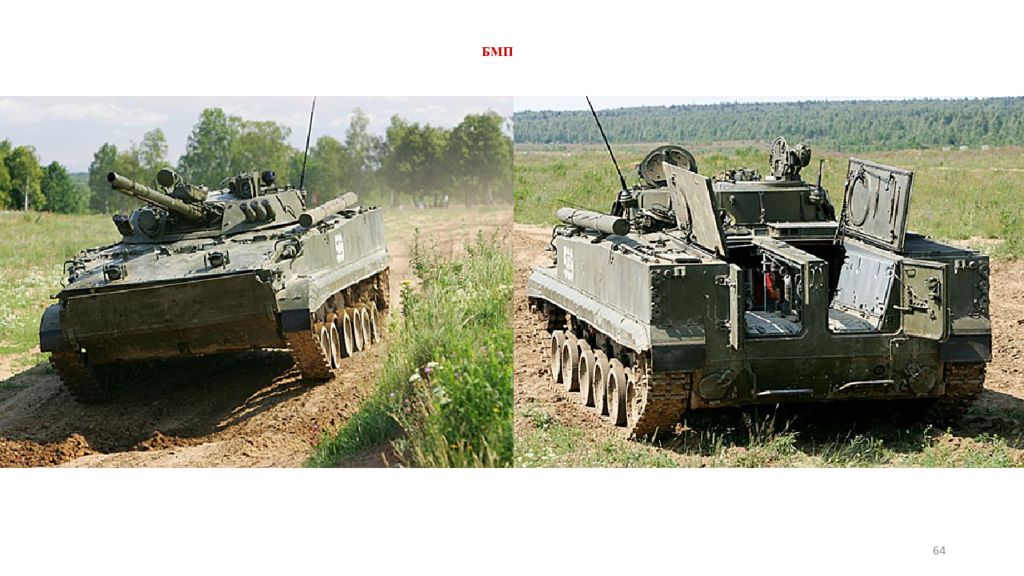

64

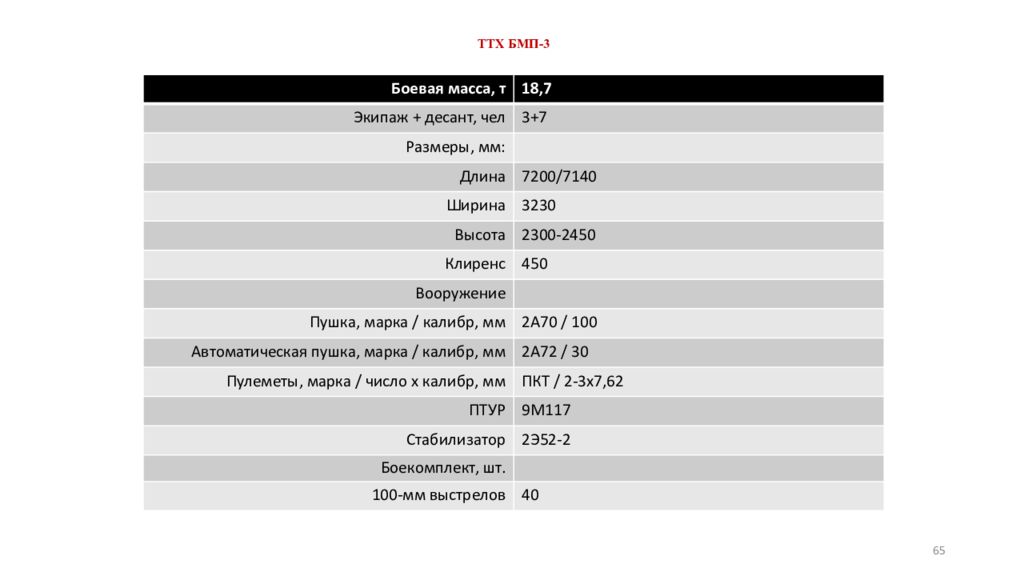

Боевая масса, т 18,7 Экипаж + десант, чел 3+7 Размеры, мм: Длина 7200/7140 Ширина 3230 Высота 2300-2450 Клиренс 450 Вооружение Пушка, марка / калибр, мм 2А70 / 100 Автоматическая пушка, марка / калибр, мм 2А72 / 30 Пулеметы, марка / число х калибр, мм ПКТ / 2-3х7,62 ПТУР 9М117 Стабилизатор 2Э52-2 Боекомплект, шт. 100-мм выстрелов 40 65

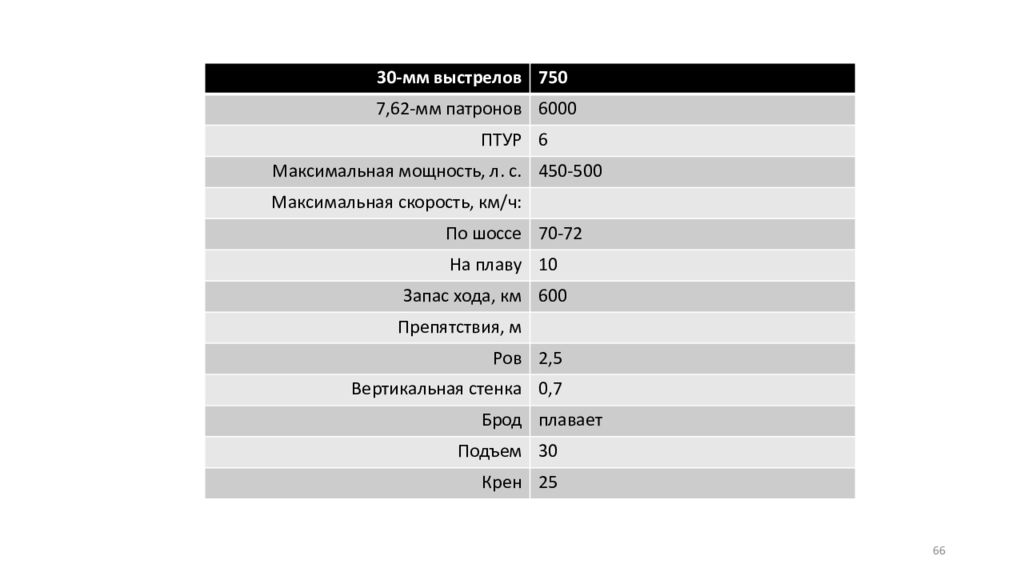

30-мм выстрелов 750 7,62-мм патронов 6000 ПТУР 6 Максимальная мощность, л. с. 450-500 Максимальная скорость, км/ч: По шоссе 70-72 На плаву 10 Запас хода, км 600 Препятствия, м Ров 2,5 Вертикальная стенка 0,7 Брод плавает Подъем 30 Крен 25 66
67

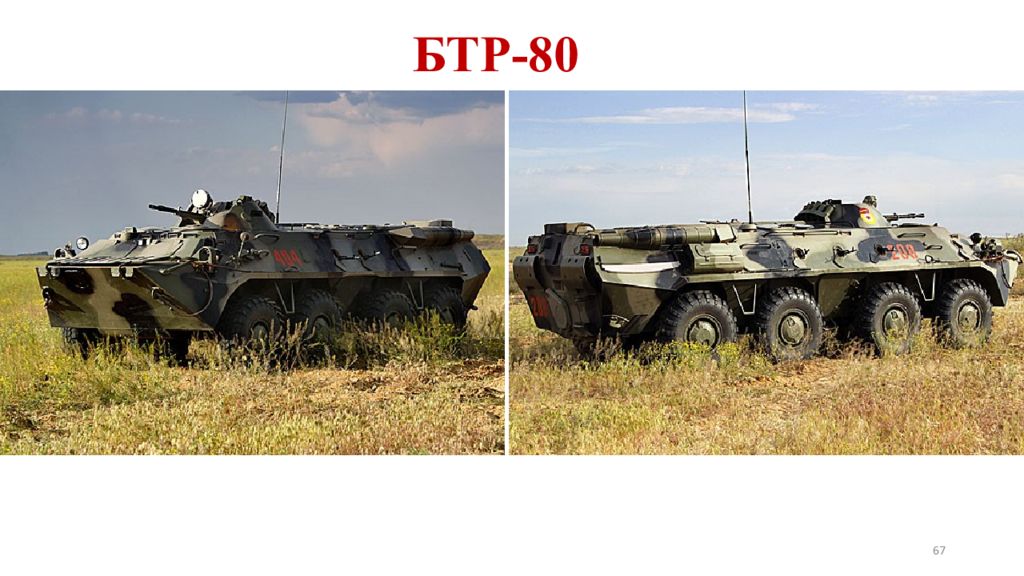

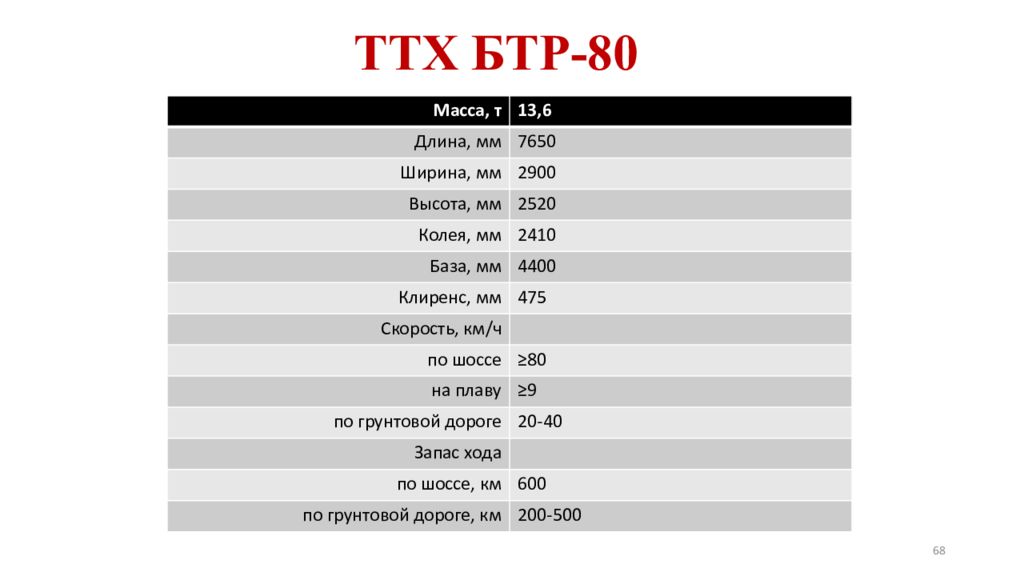

Масса, т 13,6 Длина, мм 7650 Ширина, мм 2900 Высота, мм 2520 Колея, мм 2410 База, мм 4400 Клиренс, мм 475 Скорость, км/ч по шоссе ≥80 на плаву ≥9 по грунтовой дороге 20-40 Запас хода по шоссе, км 600 по грунтовой дороге, км 200-500 68

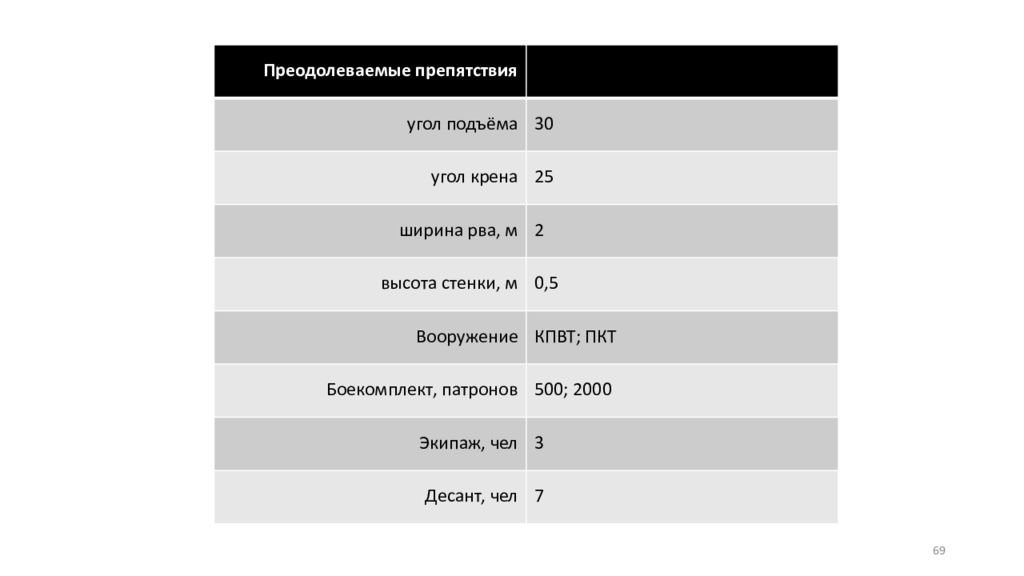

Преодолеваемые препятствия угол подъёма 30 угол крена 25 ширина рва, м 2 высота стенки, м 0,5 Вооружение КПВТ; ПКТ Боекомплект, патронов 500; 2000 Экипаж, чел 3 Десант, чел 7 69
70

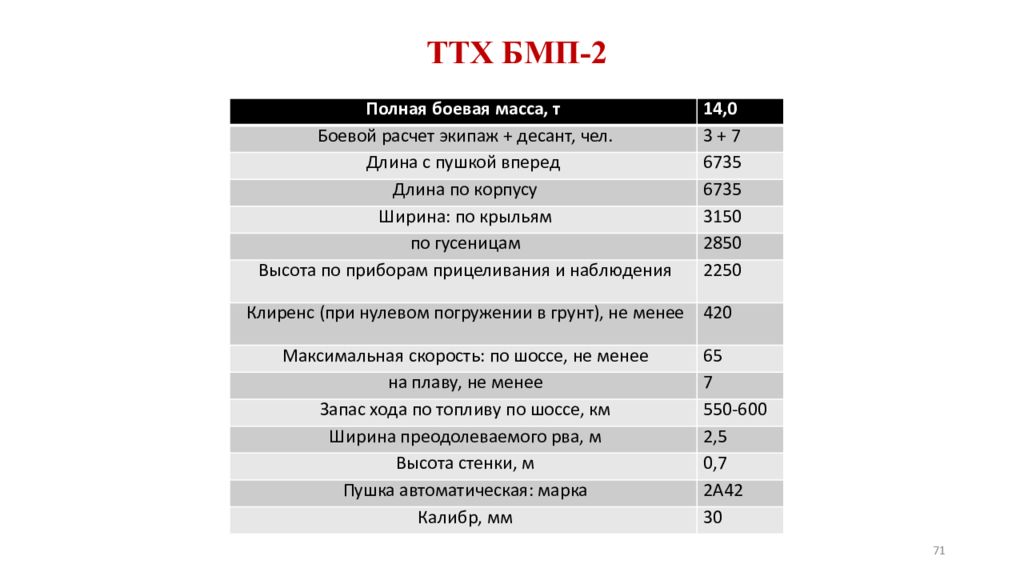

Полная боевая масса, т 14,0 Боевой расчет экипаж + десант, чел. 3 + 7 Длина с пушкой вперед 6735 Длина по корпусу 6735 Ширина: по крыльям 3150 по гусеницам 2850 Высота по приборам прицеливания и наблюдения 2250 Клиренс (при нулевом погружении в грунт), не менее 420 Максимальная скорость: по шоссе, не менее 65 на плаву, не менее 7 Запас хода по топливу по шоссе, км 550-600 Ширина преодолеваемого рва, м 2,5 Высота стенки, м 0,7 Пушка автоматическая: марка 2А42 Калибр, мм 30 71

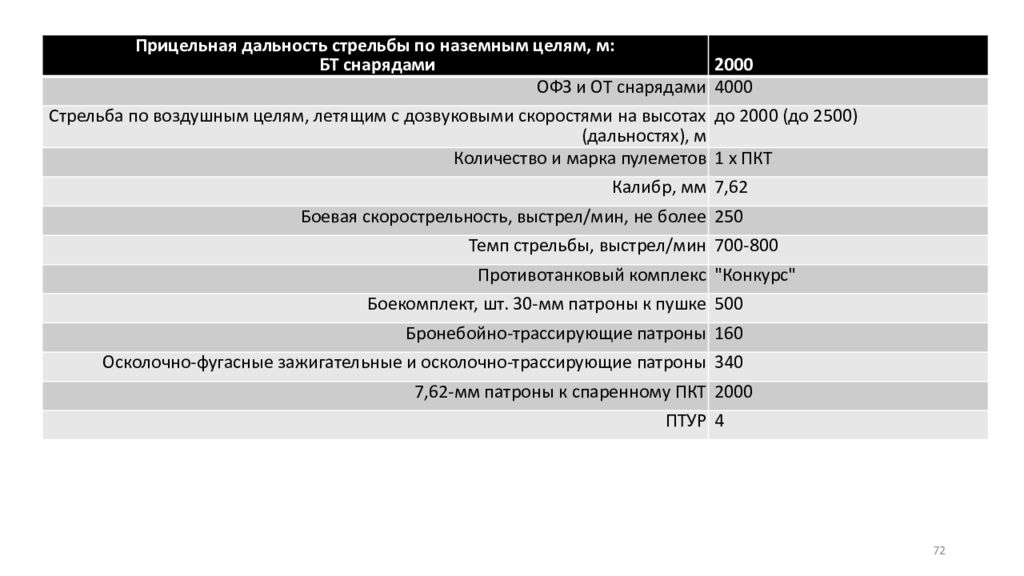

Прицельная дальность стрельбы по наземным целям, м: БТ снарядами 2000 ОФЗ и ОТ снарядами 4000 Стрельба по воздушным целям, летящим с дозвуковыми скоростями на высотах (дальностях), м до 2000 (до 2500) Количество и марка пулеметов 1 х ПКТ Калибр, мм 7,62 Боевая скорострельность, выстрел/мин, не более 250 Темп стрельбы, выстрел/мин 700-800 Противотанковый комплекс "Конкурс" Боекомплект, шт. 30-мм патроны к пушке 500 Бронебойно-трассирующие патроны 160 Осколочно-фугасные зажигательные и осколочно-трассирующие патроны 340 7,62-мм патроны к спаренному ПКТ 2000 ПТУР 4 72
73

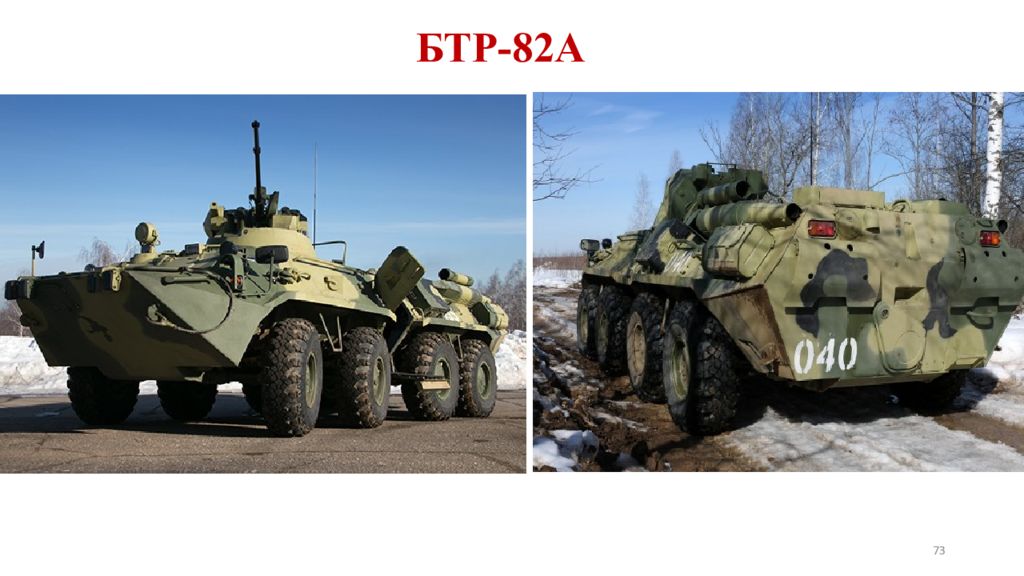

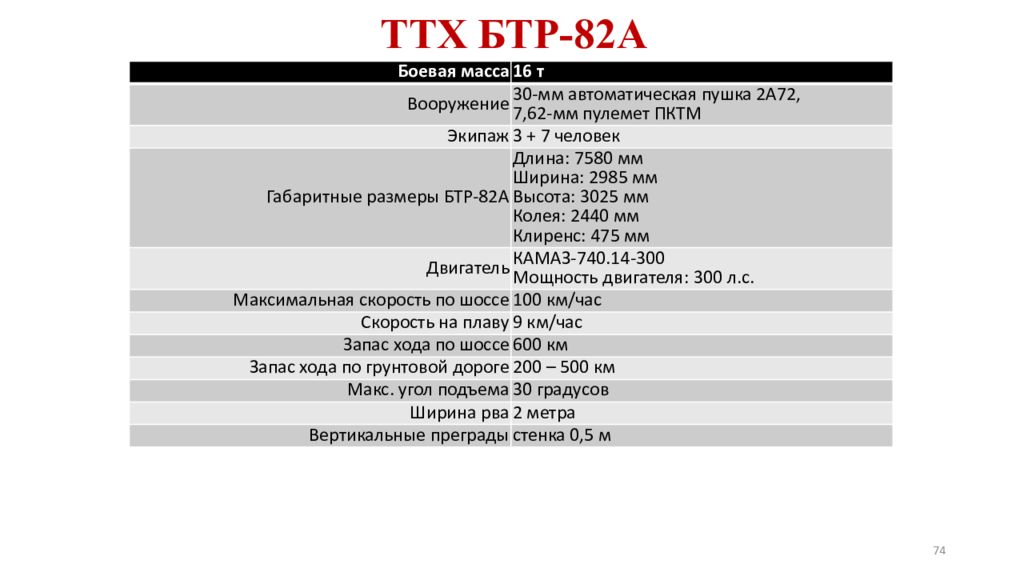

Боевая масса 16 т Вооружение 30-мм автоматическая пушка 2А72, 7,62-мм пулемет ПКТМ Экипаж 3 + 7 человек Габаритные размеры БТР-82А Длина: 7580 мм Ширина: 2985 мм Высота: 3025 мм Колея: 2440 мм Клиренс: 475 мм Двигатель КАМАЗ-740.14‑300 Мощность двигателя: 300 л.с. Максимальная скорость по шоссе 100 км/час Скорость на плаву 9 км/час Запас хода по шоссе 600 км Запас хода по грунтовой дороге 200 – 500 км Макс. угол подъема 30 градусов Ширина рва 2 метра Вертикальные преграды стенка 0,5 м 74
75

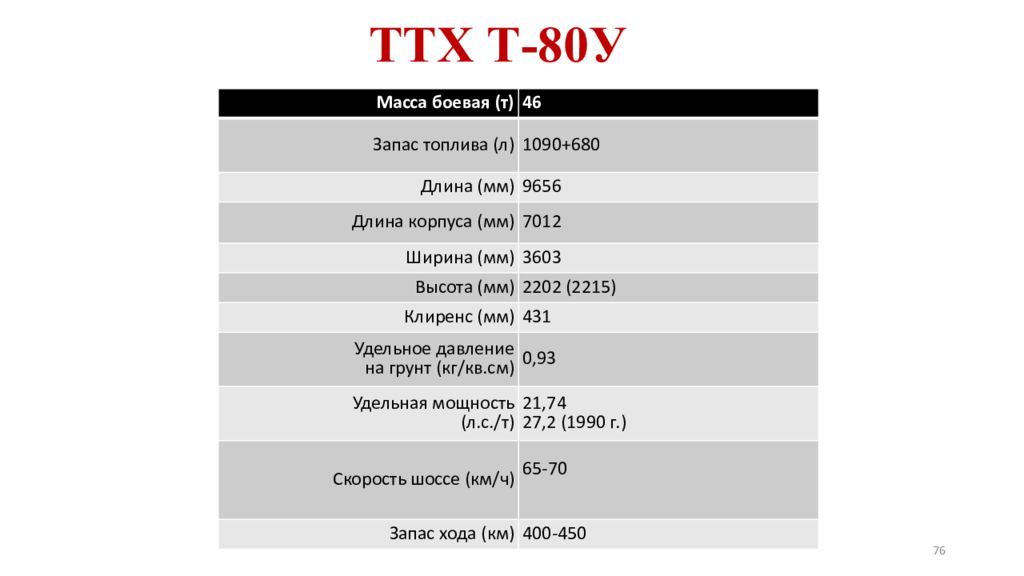

Масса боевая (т) 46 Запас топлива (л) 1090+680 Длина (мм) 9656 Длина корпуса (мм) 7012 Ширина (мм) 3603 Высота (мм) 2202 (2215) Клиренс (мм) 431 Удельное давление на грунт (кг/ кв.см ) 0,93 Удельная мощность ( л.с./т) 21,74 27,2 (1990 г.) Скорость шоссе (км/ч) 65-70 Запас хода (км) 400-450 76
77

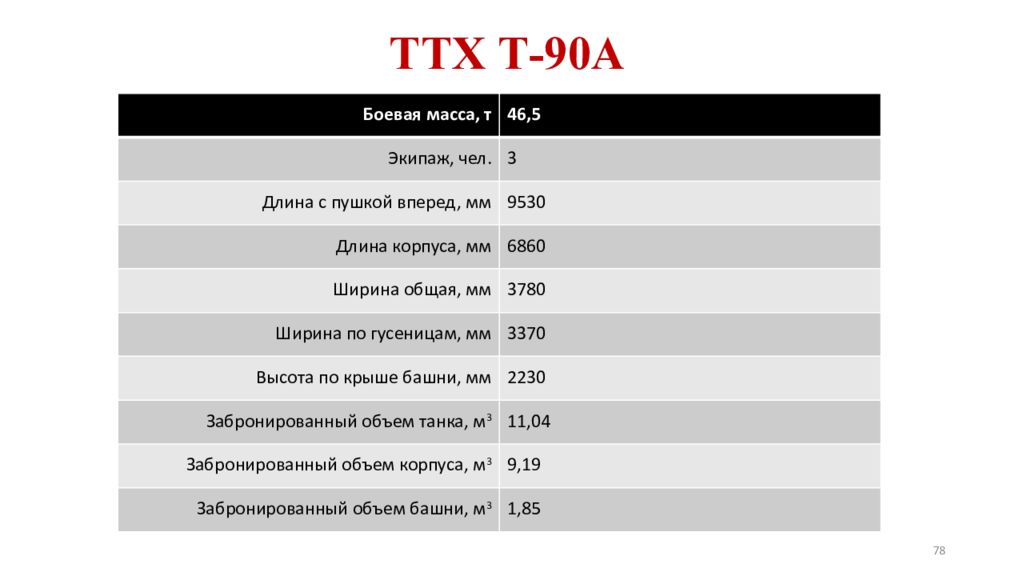

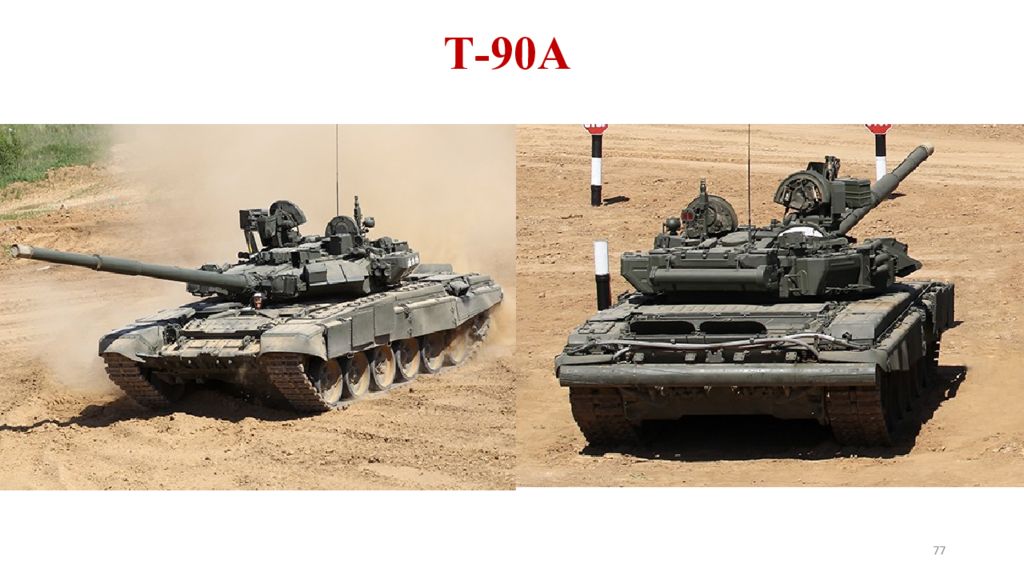

78 Боевая масса, т 46,5 Экипаж, чел. 3 Длина с пушкой вперед, мм 9530 Длина корпуса, мм 6860 Ширина общая, мм 3780 Ширина по гусеницам, мм 3370 Высота по крыше башни, мм 2230 Забронированный объем танка, м 3 11,04 Забронированный объем корпуса, м 3 9,19 Забронированный объем башни, м 3 1,85

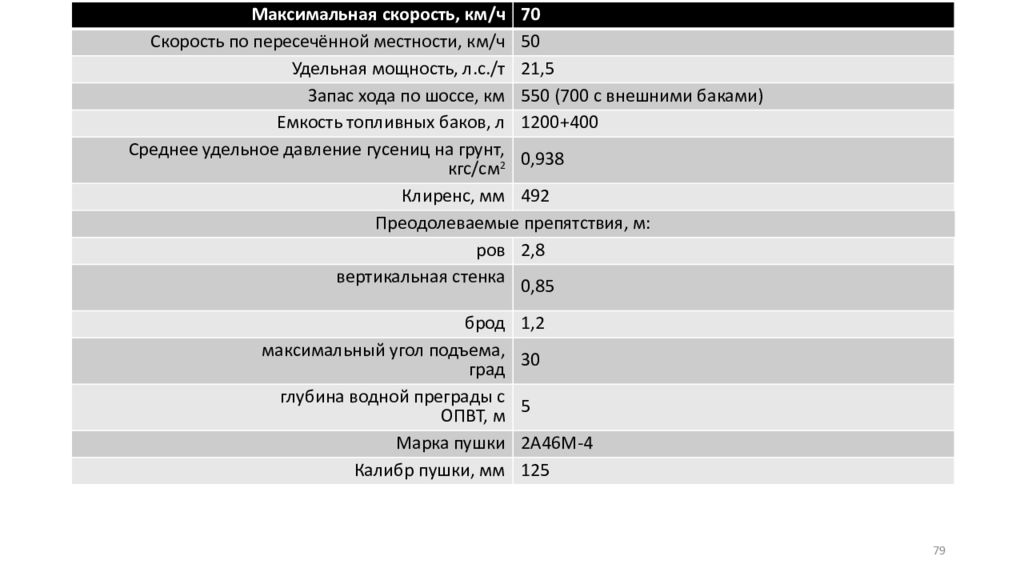

Максимальная скорость, км/ч 70 Скорость по пересечённой местности, км/ч 50 Удельная мощность, л.с./т 21,5 Запас хода по шоссе, км 550 (700 с внешними баками) Емкость топливных баков, л 1200+400 Среднее удельное давление гусениц на грунт, кгс/см 2 0,938 Клиренс, мм 492 Преодолеваемые препятствия, м: ров 2,8 вертикальная стенка 0,85 брод 1,2 максимальный угол подъема, град 30 глубина водной преграды с ОПВТ, м 5 Марка пушки 2А46М-4 Калибр пушки, мм 125 79

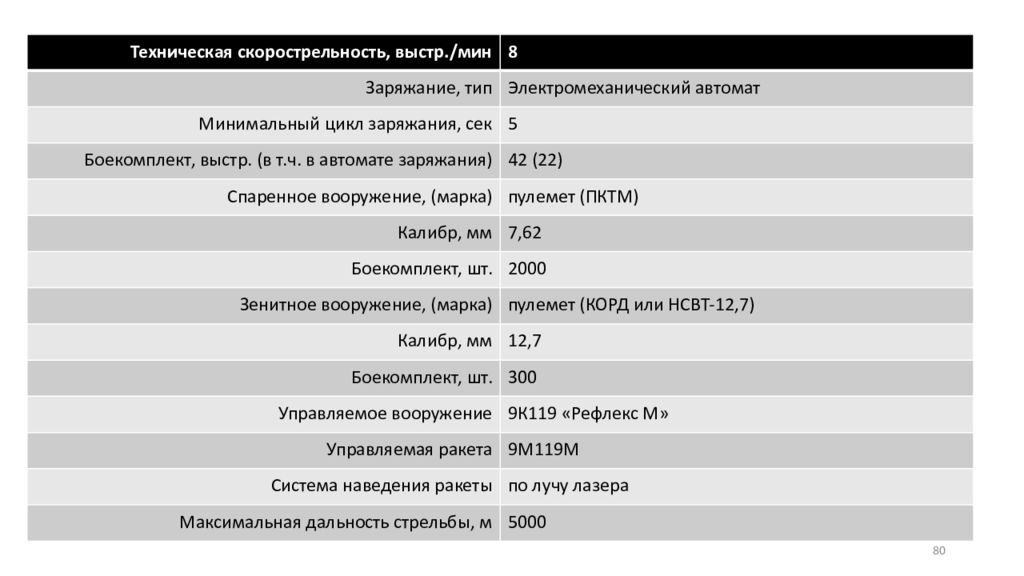

Техническая скорострельность, выстр./мин 8 Заряжание, тип Электромеханический автомат Минимальный цикл заряжания, сек 5 Боекомплект, выстр. (в т.ч. в автомате заряжания) 42 (22) Спаренное вооружение, (марка) пулемет (ПКТМ) Калибр, мм 7,62 Боекомплект, шт. 2000 Зенитное вооружение, (марка) пулемет (КОРД или НСВТ-12,7) Калибр, мм 12,7 Боекомплект, шт. 300 Управляемое вооружение 9К119 «Рефлекс М» Управляемая ракета 9М119М Система наведения ракеты по лучу лазера Максимальная дальность стрельбы, м 5000 80

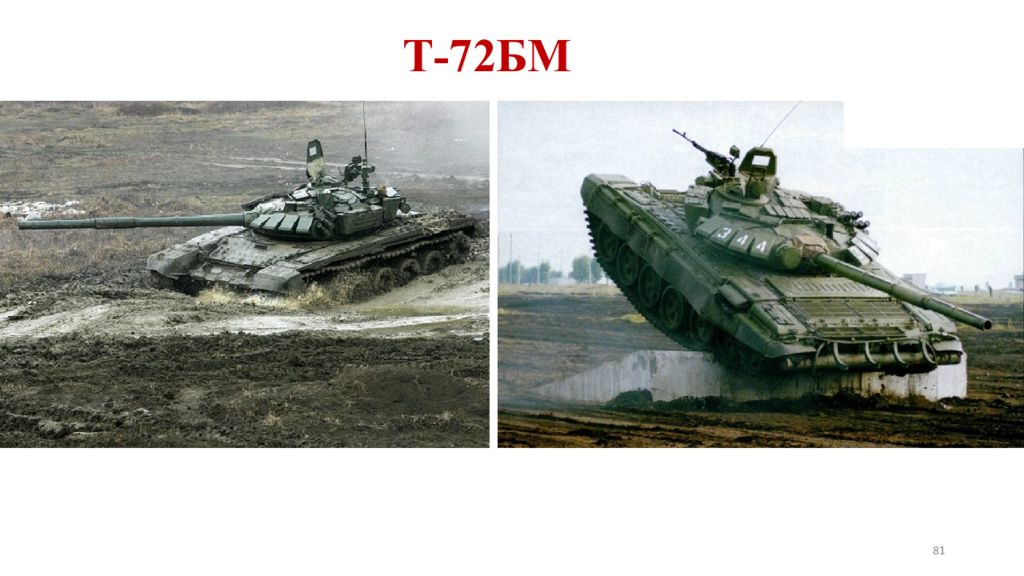

Т-72БМ 81
ТТХ Т-72БМ 82 Экипаж, чел. 3 Масса, т 44,5 Мощность двигателя, л.с. 840 Максимальная скорость движения, км/ч 60 Средняя скорость движения по грунтовой дороге, км/ч 40-45 Запас хода по топливу, км 500 Преодолеваемые препятствия: высота стенки, м ______________________ ширина рва, м --------------------------------- -- - брод (с подготовкой), м --------------------- глубина водной преграды, преодолеваемой с оборудованием для подводного вождения, м 0,85 2,8 1,2 (1,8) 5

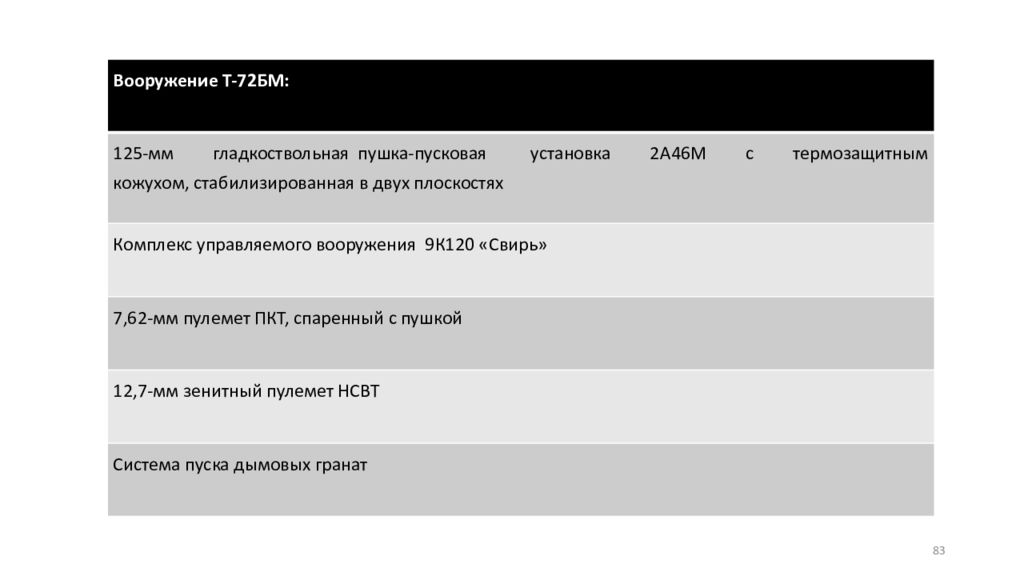

83 Вооружение Т-72БМ: 125-мм гладкоствольная пушка-пусковая установка 2А46М с термозащитным кожухом, стабилизированная в двух плоскостях Комплекс управляемого вооружения 9К120 «Свирь» 7,62-мм пулемет ПКТ, спаренный с пушкой 12,7-мм зенитный пулемет НСВТ Система пуска дымовых гранат

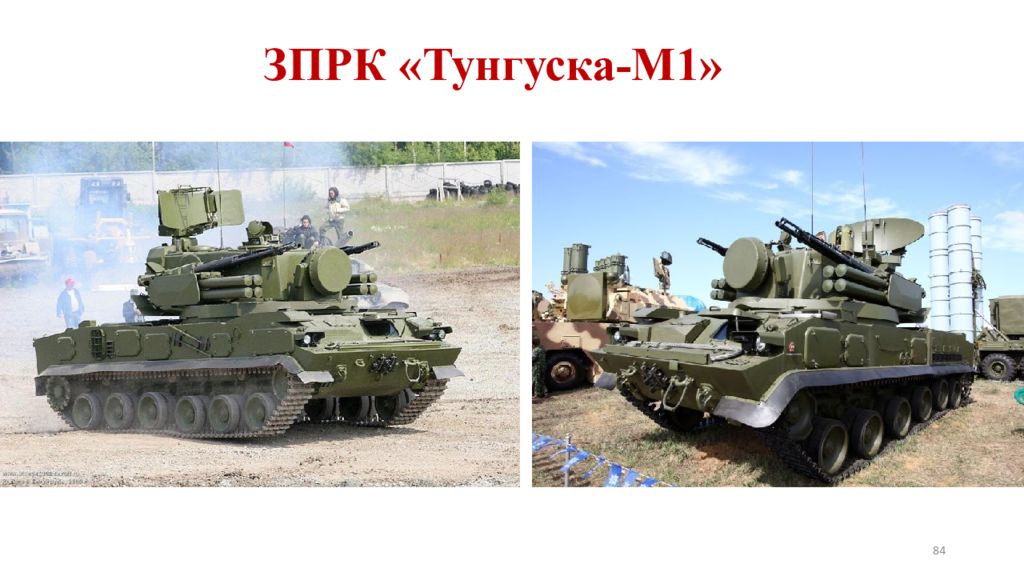

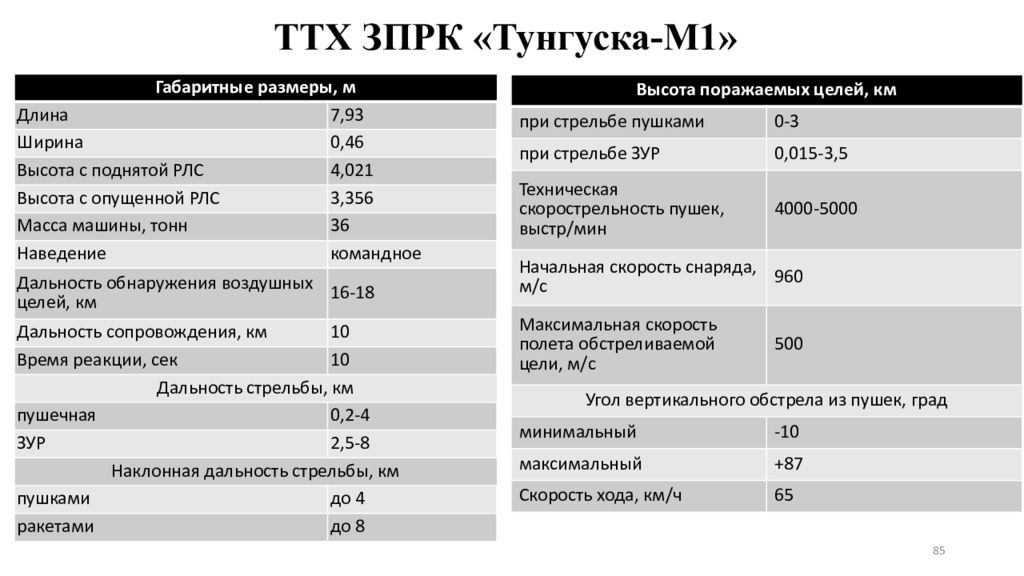

ЗПРК «Тунгуска-М1» 84
85 Габаритные размеры, м Длина 7,93 Ширина 0,46 Высота с поднятой РЛС 4,021 Высота с опущенной РЛС 3,356 Масса машины, тонн 36 Наведение командное Дальность обнаружения воздушных целей, км 16-18 Дальность сопровождения, км 10 Время реакции, сек 10 Дальность стрельбы, км пушечная 0,2-4 ЗУР 2,5-8 Наклонная дальность стрельбы, км пушками до 4 ракетами до 8 Высота поражаемых целей, км при стрельбе пушками 0-3 при стрельбе ЗУР 0,015-3,5 Техническая скорострельность пушек, выстр/мин 4000-5000 Начальная скорость снаряда, м/с 960 Максимальная скорость полета обстреливаемой цели, м/с 500 Угол вертикального обстрела из пушек, град минимальный -10 максимальный +87 Скорость хода, км/ч 65 ТТХ ЗПРК «Тунгуска-М1»
ЗРК С-300 86

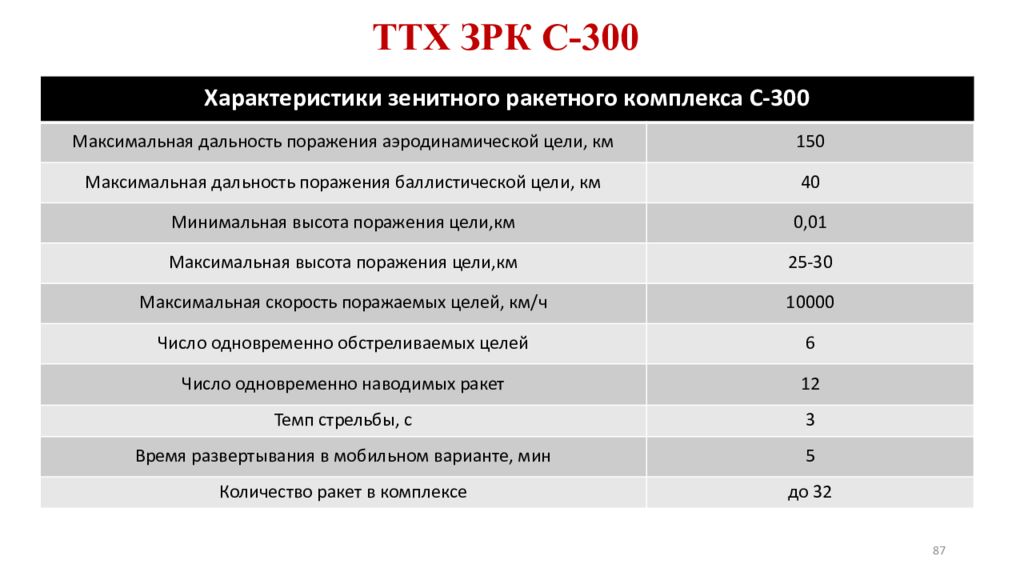

87 Характеристики зенитного ракетного комплекса С-300 Максимальная дальность поражения аэродинамической цели, км 150 Максимальная дальность поражения баллистической цели, км 40 Минимальная высота поражения цели,км 0,01 Максимальная высота поражения цели,км 25-30 Максимальная скорость поражаемых целей, км/ч 10000 Число одновременно обстреливаемых целей 6 Число одновременно наводимых ракет 12 Темп стрельбы, с 3 Время развертывания в мобильном варианте, мин 5 Количество ракет в комплексе до 32 ТТХ ЗРК С-300

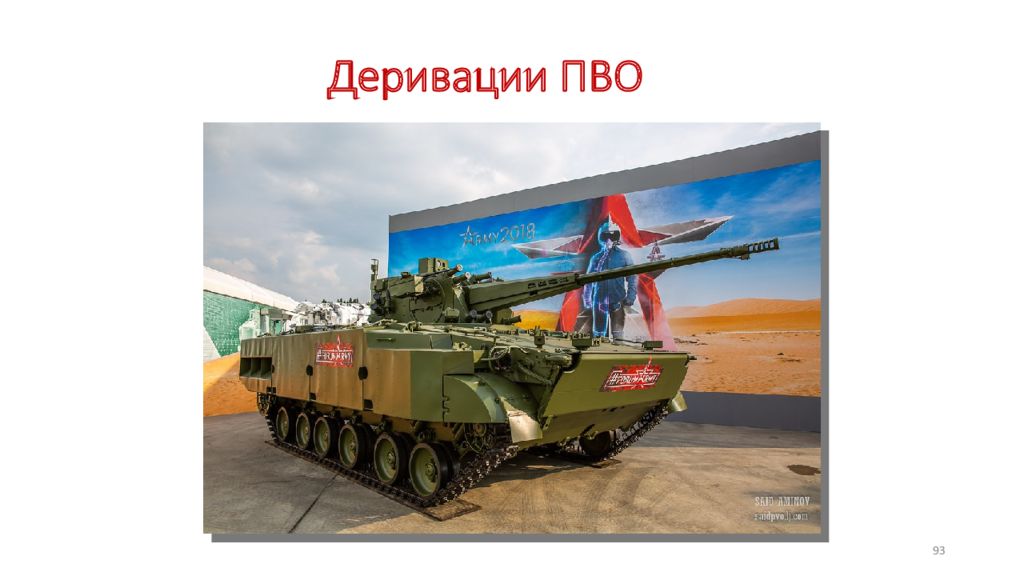

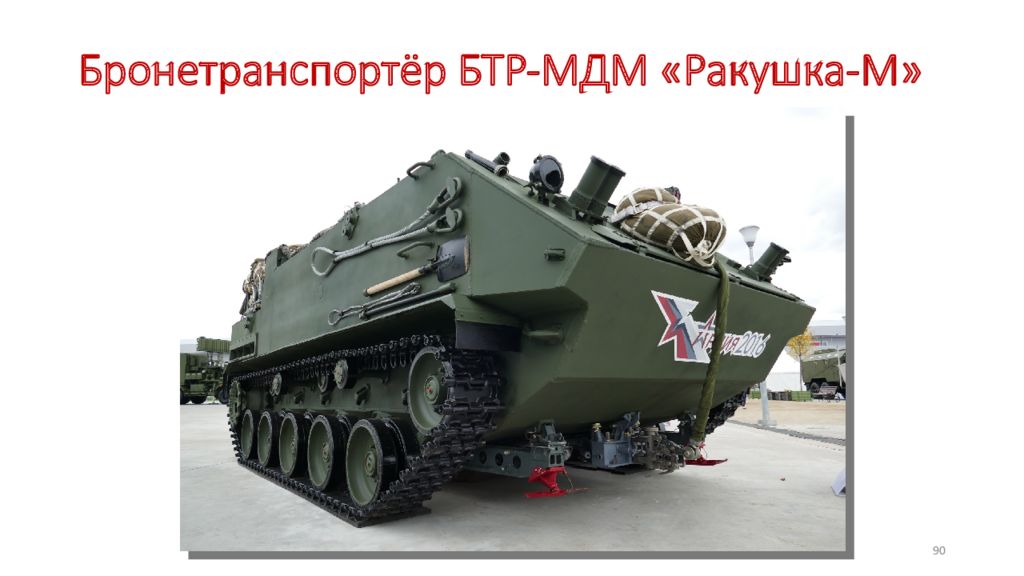

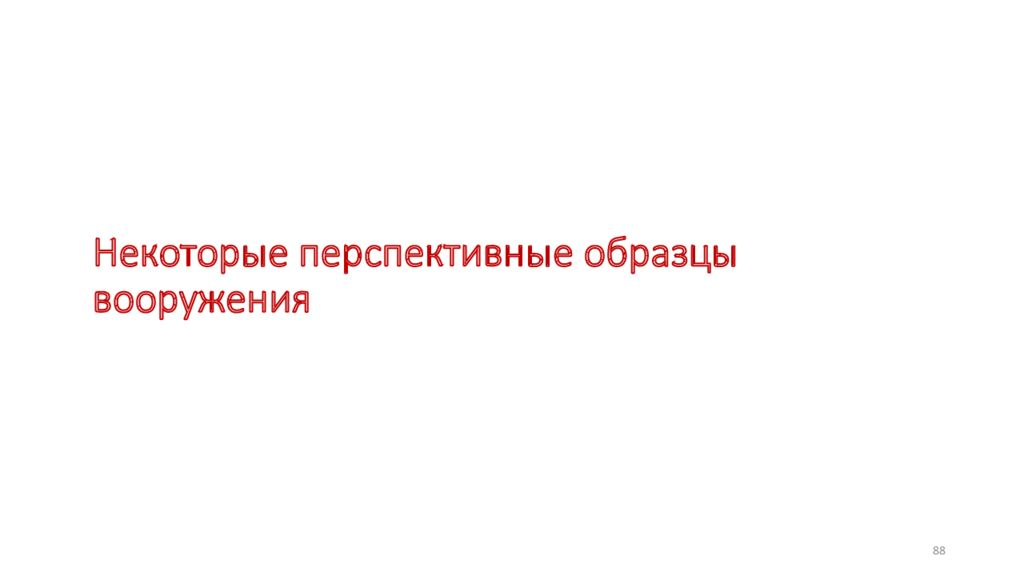

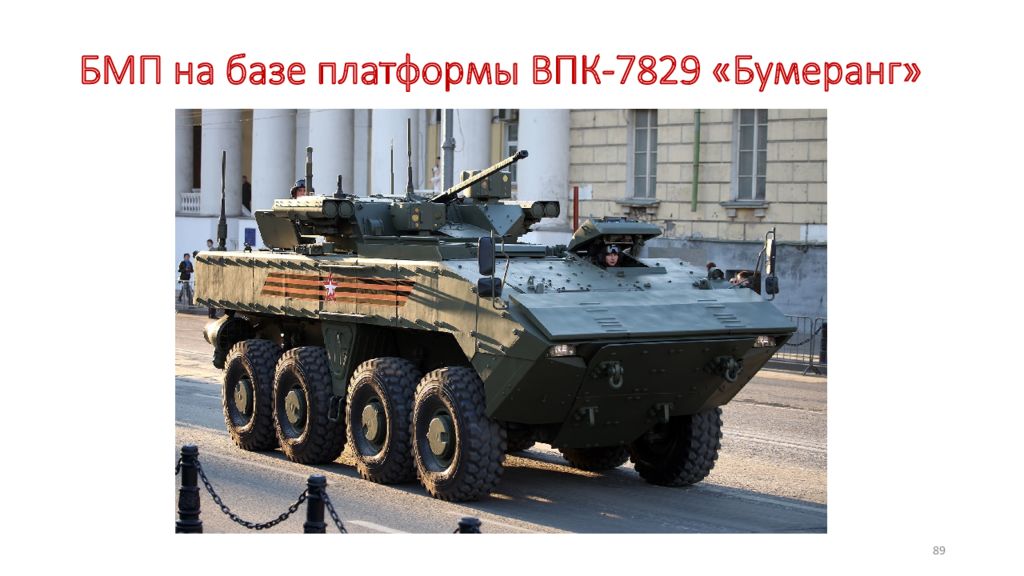

88 Некоторые перспективные образцы вооружения
89
90

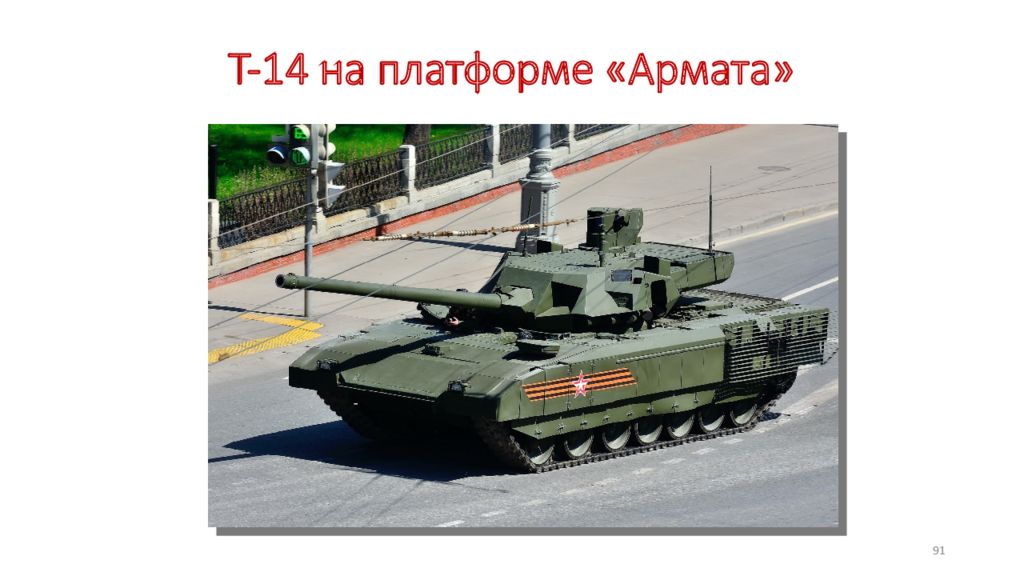

91 T-14 на платформе «Армата»

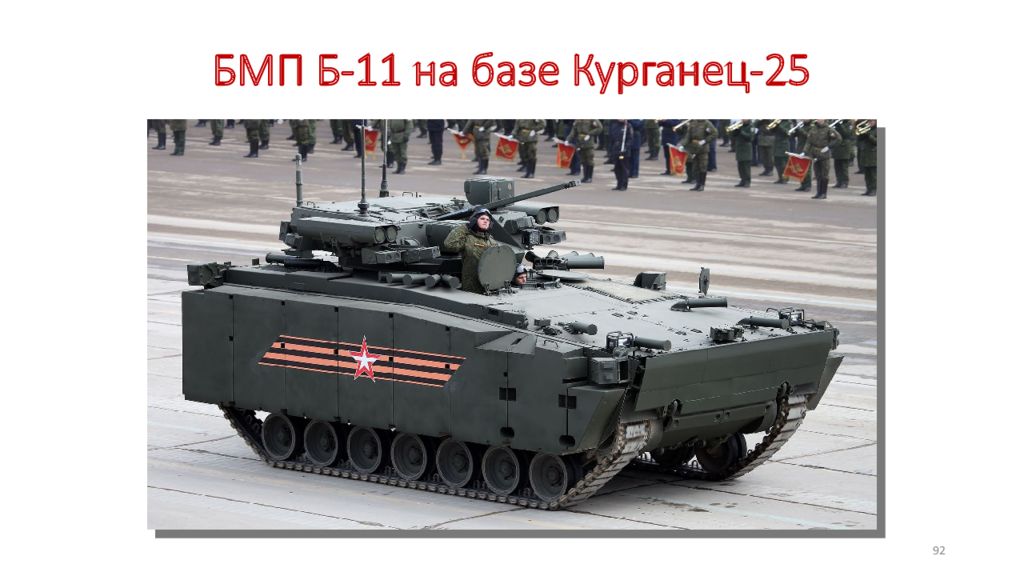

92
93
Огневая мощь современных, даже нерегулярных, соединений способна уничтожить всё в зоне огня. Поэтому защита своих подразделений от действенного огня противника является основной деятельностью на поле боя. Современные вооруженные силы включают в себя различные рода войск, каждый из которых обладает своими недостатками и преимуществами. Совместное их использование компенсирует их недостатки. 94
