ТТХ основных образцов вооружения и техники мотострелковой бригады
1. Бронетранспортер БТР -8 0 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Колесная формула 8х8 Боевая масса, т 13,6 Длина, мм 7500 Ширина, мм 2450 Клиренс, мм 475 Тип двигателя дизель КАМАЗ Максим. мощность, л.с 260 Максимальная скорость км/ч 80-90 Скорость на плаву, км/ч 9,5 Запас хода, км 600 Запас топлива, л 300 Преодолеваемые препятствия: - подъем, град 30 ров, м 2,0 стенка, м 0,5 брод плавает Экипаж (десант), чел 2(8) Вооружение: 14,5 мм КПВТ боекомплект, шт. 500 7,62 мм ПКТ боекомплект, шт. 2000 ПЗРК 2х9К34 РПГ РПГ-7 Радиостанция Р-123(Р-163-50У) Ср. постановки дымзавес 902В БТР-80 БТР-80А Стандартная башня БТР-80 заменена на 30-мм автоматическую пушку 2А72 и спаренного с ним 7,62-мм пулемета ПКТ

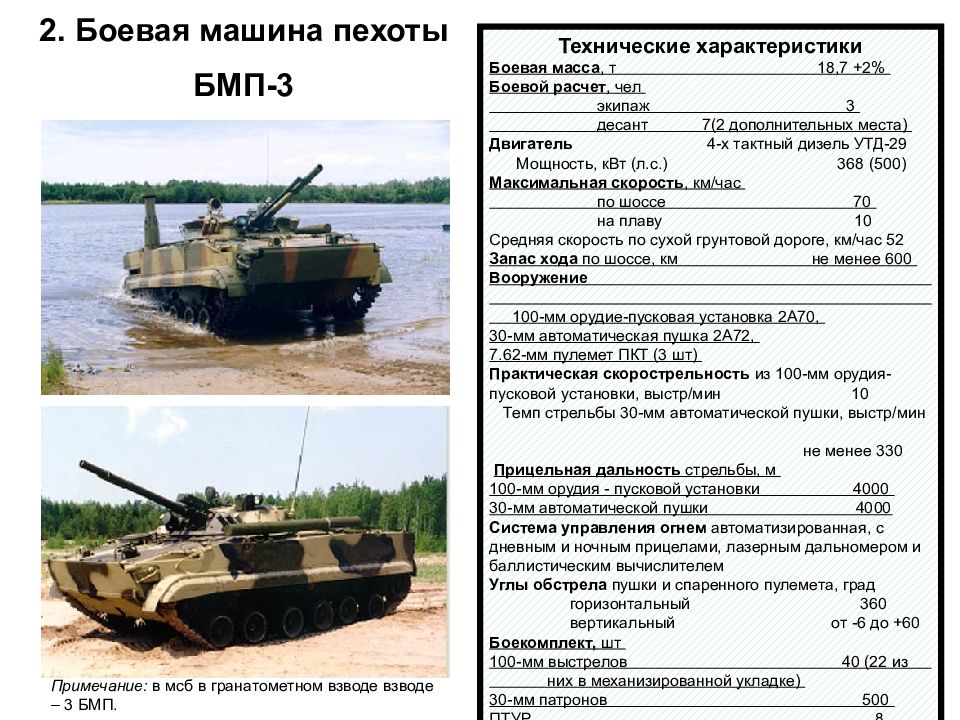

2. Боевая машина пехоты БМП-3 Технические характеристики Боевая масса, т 18,7 +2% Боевой расчет, чел экипаж 3 десант 7(2 дополнительных места) Двигатель 4-х тактный дизель УТД-29 Мощность, кВт (л.с.) 368 (500) Максимальная скорость, км/час по шоссе 70 на плаву 10 Средняя скорость по сухой грунтовой дороге, км/час 52 Запас хода по шоссе, км не менее 600 Вооружение 100-мм орудие-пусковая установка 2А70, 30-мм автоматическая пушка 2А72, 7.62-мм пулемет ПКТ (3 шт) Практическая скорострельность из 100-мм орудия-пусковой установки, выстр/мин 10 Темп стрельбы 30-мм автоматической пушки, выстр/мин не менее 330 Прицельная дальность стрельбы, м 100-мм орудия - пусковой установки 4000 30-мм автоматической пушки 4000 Система управления огнем автоматизированная, с дневным и ночным прицелами, лазерным дальномером и баллистическим вычислителем Углы обстрела пушки и спаренного пулемета, град горизонтальный 360 вертикальный от -6 до +60 Боекомплект, шт 100-мм выстрелов 40 (22 из них в механизированной укладке) 30-мм патронов 500 ПТУР 8 Примечание: в мсб в гранатометном взводе взводе – 3 БМП.
3. Боевая машина пехоты БМП-2 Основные характеристики Полная боевая масса, т 14,0 +2% Боевой расчет, чел - э кипаж - десант 3 7 Максимальная мощность двигателя УТД-20, кВт, (л.с). 221 (300) Максимальная скорость, км/час - по шоссе - на плаву 65 7 Средняя скорость по сухой грунтовой дороге, км/час 40—50 Запас хода по топливу при движении по шоссе, км 550—600 Вооружение: Пушка 30-мм 2А42, автоматическая Темп стрельбы, выстр./мин - малый - большой Максимальная дальность стрельбы, м 200-300 550 4000 Пулемет (спаренный с пушкой) Боевая скорострельность, выстр./мин Максимальная дальность стрельбы, м 7,62-мм ПКТМ -1 250 2000 Пусковая установка для пуска ПТУР 9М113 «Конкурс», 9М113М «Конкурс-М Боекомплект, выстрелов - к пушке 2А42 - к пулемету ПКТМ - ПТУР 500 2000 4

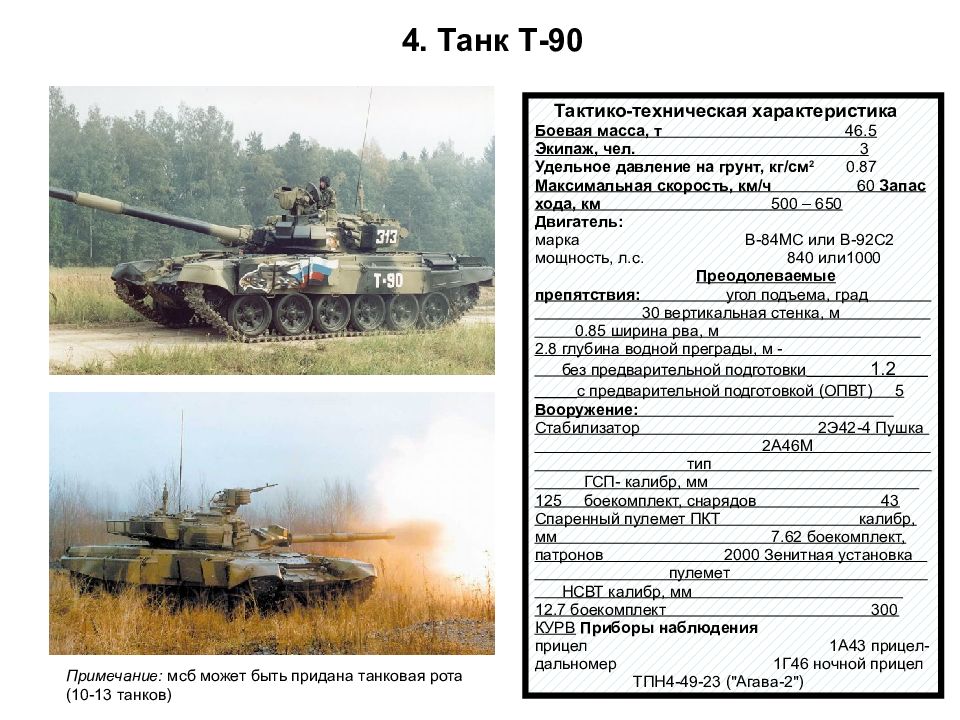

4. Танк Т-90 Тактико-техническая характеристика Боевая масса, т 46.5 Экипаж, чел. 3 Удельное давление на грунт, кг/см 2 0.87 Максимальная скорость, км/ч 60 Запас хода, км 500 – 650 Двигатель: марка В-84МС или В-92С2 мощность, л.с. 840 или1000 Преодолеваемые препятствия: угол подъема, град 30 вертикальная стенка, м 0.85 ширина рва, м 2.8 глубина водной преграды, м - без предварительной подготовки 1.2 с предварительной подготовкой (ОПВТ) 5 Вооружение: Стабилизатор 2Э42-4 Пушка 2А46М тип ГСП- калибр, мм 125 боекомплект, снарядов 43 Спаренный пулемет ПКТ калибр, мм 7.62 боекомплект, патронов 2000 Зенитная установка пулемет НСВТ калибр, мм 12.7 боекомплект 300 КУРВ Приборы наблюдения прицел 1А43 прицел-дальномер 1Г46 ночной прицел ТПН4-49-23 ("Агава-2") Примечание: мсб может быть придана танковая рота (10-13 танков)

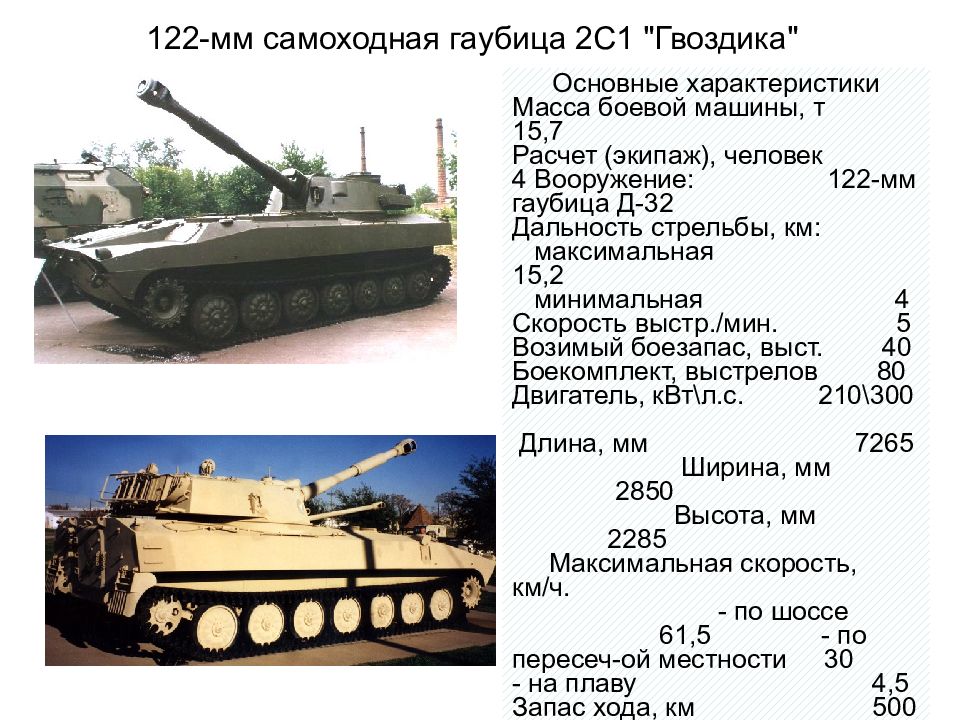

Основные характеристики Масса боевой машины, т 15,7 Расчет (экипаж), человек 4 Вооружение: 122-мм гаубица Д-32 Дальность стрельбы, км: максимальная 15,2 минимальная 4 Скорость выстр./мин. 5 Возимый боезапас, выст. 40 Боекомплект, выстрелов 80 Двигатель, кВт\л.с. 210\300 Длина, мм 7265 Ширина, мм 2850 Высота, мм 2285 Максимальная скорость, км/ч. - по шоссе 61,5 - по пересеч-ой местности 30 - на плаву 4,5 Запас хода, км 500 122-мм самоходная гаубица 2С1 "Гвоздика"

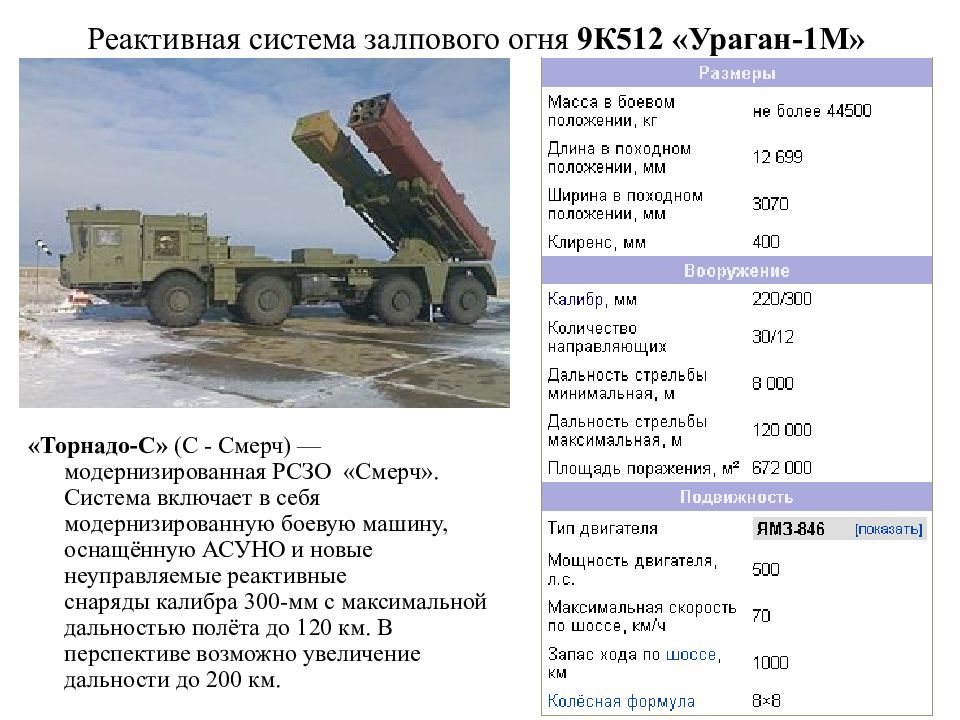

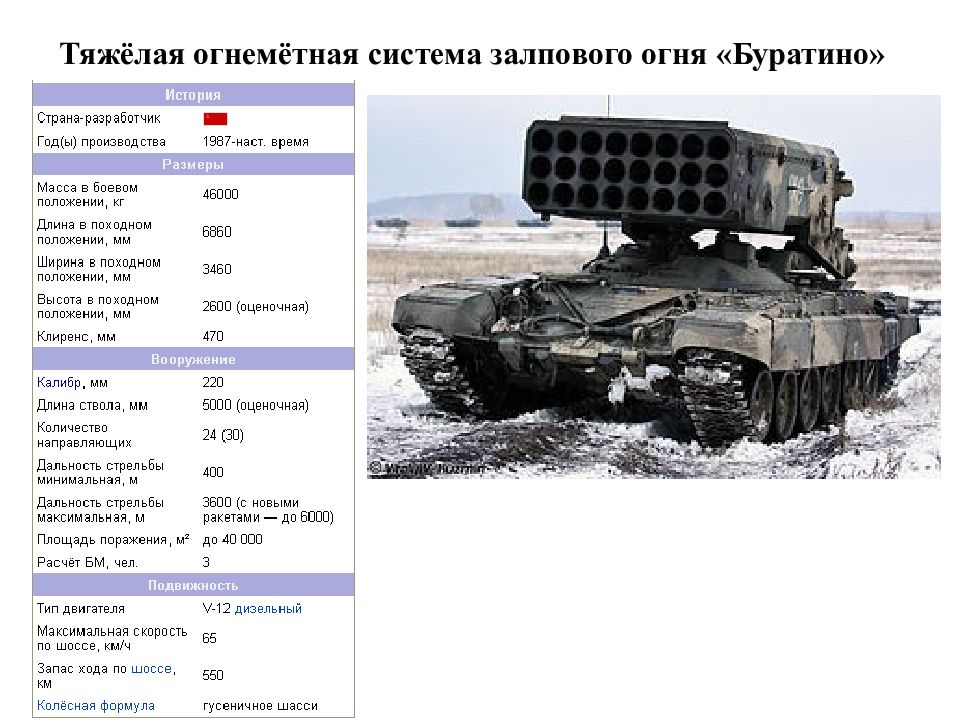

Реактивная система залпового огня 9К512 «Ураган-1М» «Торнадо-С» (С - Смерч) — модернизированная РСЗО «Смерч». Система включает в себя модернизированную боевую машину, оснащённую АСУНО и новые неуправляемые реактивные снаряды калибра 300-мм с максимальной дальностью полёта до 120 км. В перспективе возможно увеличение дальности до 200 км.

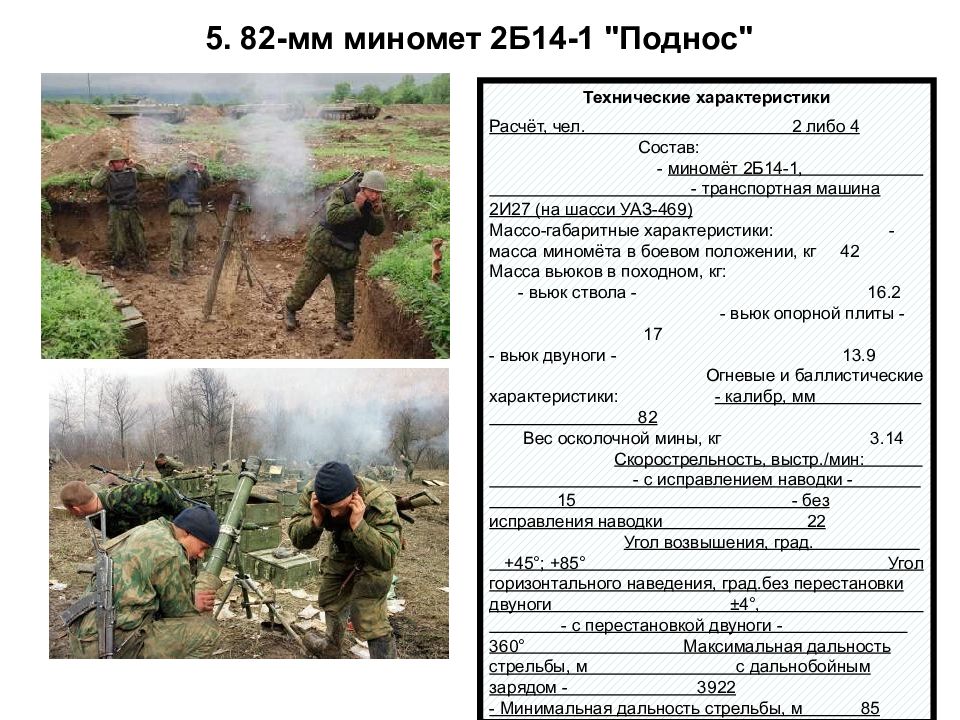

Технические характеристики Расчёт, чел. 2 либо 4 Состав: - миномёт 2Б14-1, - транспортная машина 2И27 (на шасси УАЗ-469) Массо-габаритные характеристики: - масса миномёта в боевом положении, кг 42 Масса вьюков в походном, кг: - вьюк ствола - 16.2 - вьюк опорной плиты - 17 - вьюк двуноги - 13.9 Огневые и баллистические характеристики: - калибр, мм 82 Вес осколочной мины, кг 3.14 Скорострельность, выстр./мин: - с исправлением наводки - 15 - без исправления наводки 22 Угол возвышения, град. +45°; +85° Угол горизонтального наведения, град.без перестановки двуноги ±4°, - с перестановкой двуноги - 360° Максимальная дальность стрельбы, м с дальнобойным зарядом - 3922 - Минимальная дальность стрельбы, м 85 5. 82-мм миномет 2Б14-1 "Поднос"
Технические характеристики Расчет, чел. 6 Дальность стрельбы - максимальная, м 5700 - минимальная, м 450 Скорострельность, в/мин 6 Боекомплект, мин 80 Масса миномета, кг 310 Вес мины, кг 16 Средство буксировки ГАЗ-66 Средняя скорость движения, км/час до 60 Запас хода, км 520 120 мм миномет М-120

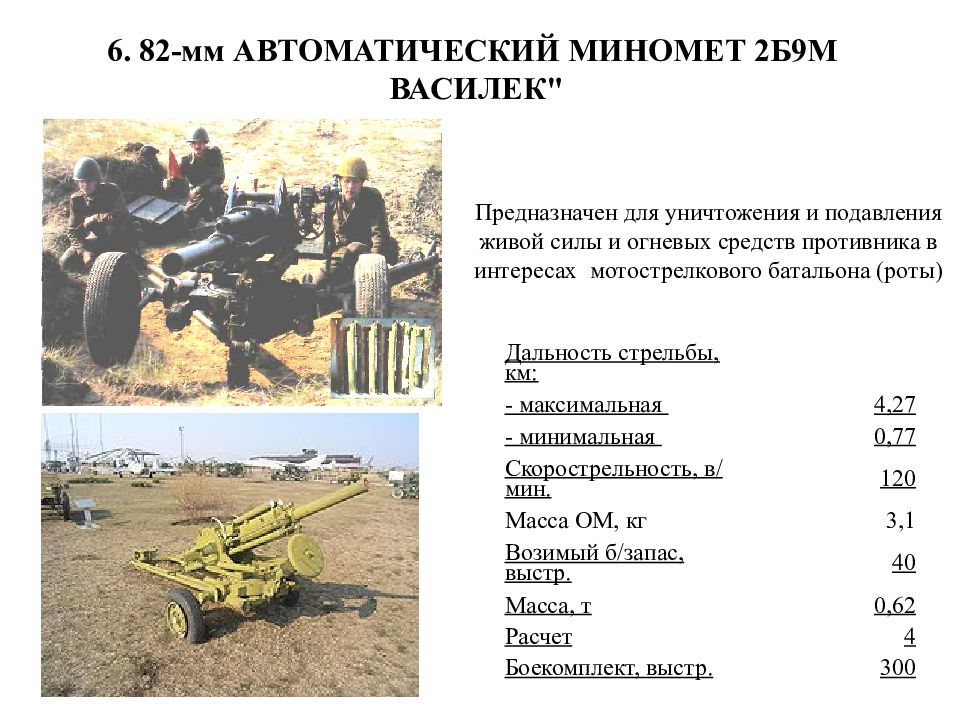

6. 82-мм АВТОМАТИЧЕСКИЙ МИНОМЕТ 2Б9М ВАСИЛЕК" Дальность стрельбы, км: - максимальная 4,27 - минимальная 0,77 Скорострельность, в/мин. 120 Масса ОМ, кг 3,1 Возимый б/запас, выстр. 40 Масса, т 0,62 Расчет 4 Боекомплект, выстр. 300 Предназначен для уничтожения и подавления живой силы и огневых средств противника в интересах мотострелкового батальона (роты)

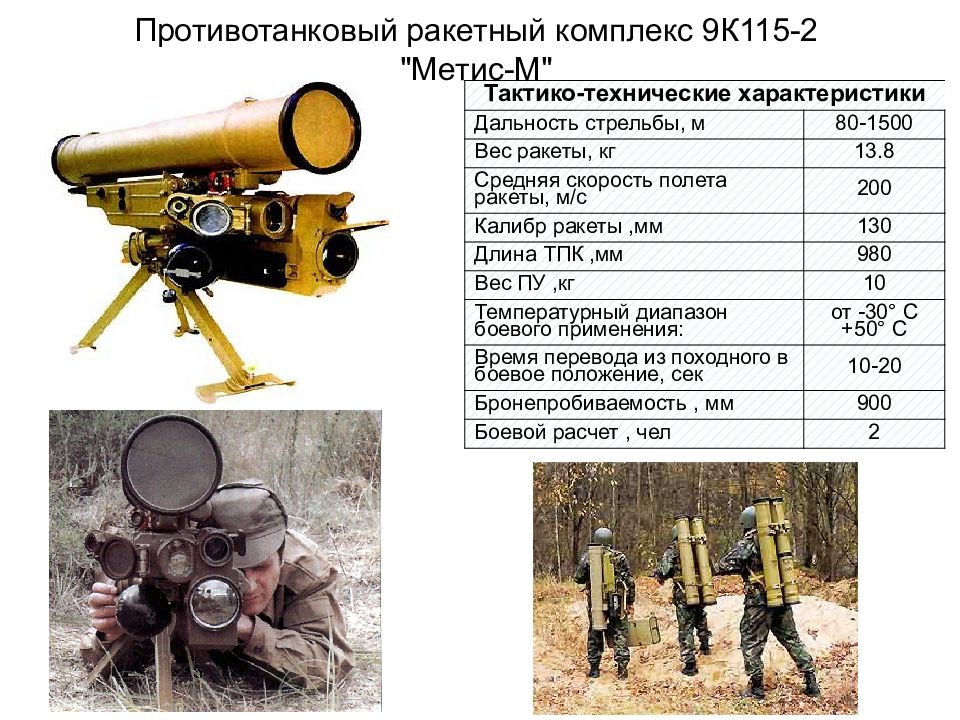

Противотанковый ракетный комплекс 9К115-2 "Метис-М" Тактико-технические характеристики Дальность стрельбы, м 80-1500 Вес ракеты, кг 13.8 Средняя скорость полета ракеты, м/с 200 Калибр ракеты,мм 130 Длина ТПК,мм 980 Вес ПУ,кг 10 Температурный диапазон боевого применения: от -30° С +50° С Время перевода из походного в боевое положение, сек 10-20 Бронепробиваемость, мм 900 Боевой расчет, чел 2

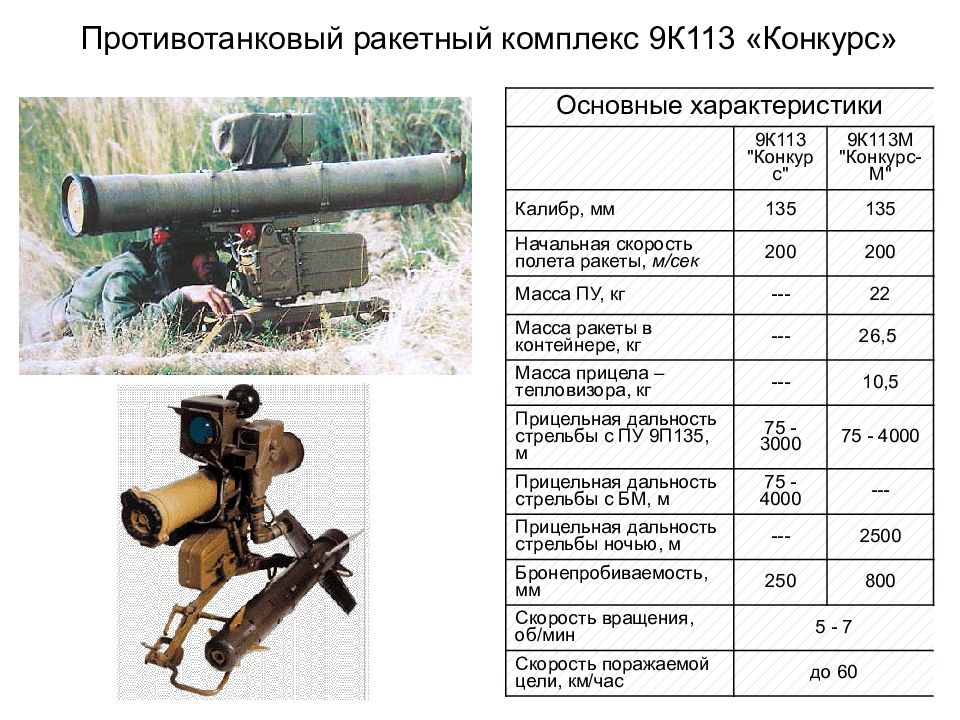

Противотанковый ракетный комплекс 9К113 «Конкурс» Основные характеристики 9К113 "Конкурс" 9К113М "Конкурс-М" Калибр, мм 135 135 Начальная скорость полета ракеты, м/сек 200 200 Масса ПУ, кг --- 22 Масса ракеты в контейнере, кг --- 26,5 Масса прицела – тепловизора, кг --- 10,5 Прицельная дальность стрельбы с ПУ 9П135, м 75 - 3000 75 - 4000 Прицельная дальность стрельбы с БМ, м 75 - 4000 --- Прицельная дальность стрельбы ночью, м --- 2500 Бронепробиваемость, мм 250 800 Скорость вращения, об/мин 5 - 7 Скорость поражаемой цели, км/час до 60

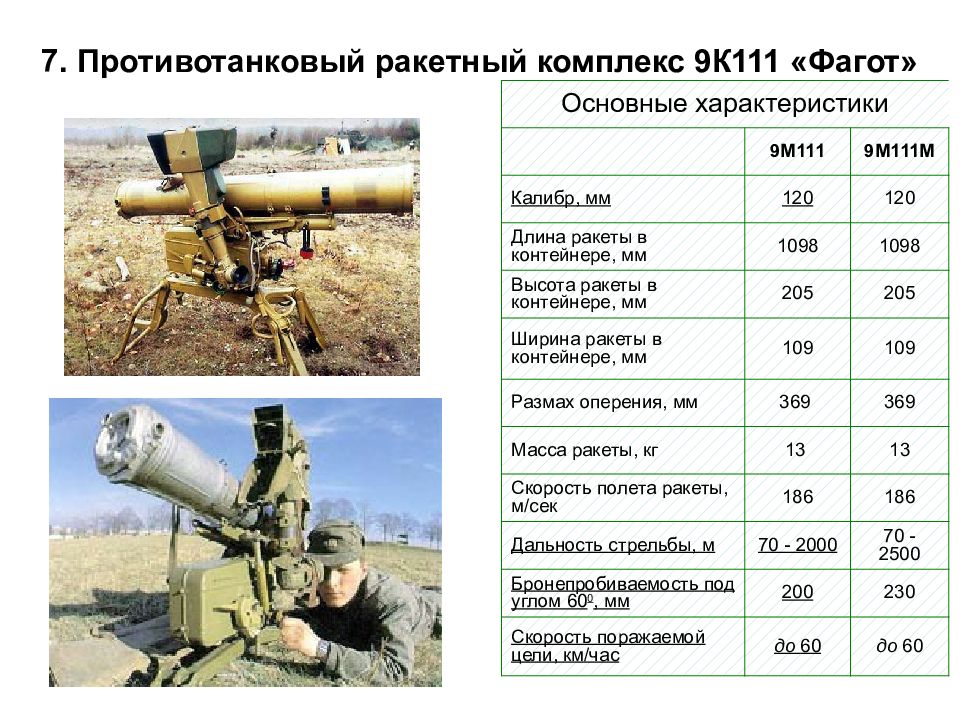

7. Противотанковый ракетный комплекс 9К111 «Фагот» Основные характеристики 9М111 9М111М Калибр, мм 120 120 Длина ракеты в контейнере, мм 1098 1098 Высота ракеты в контейнере, мм 205 205 Ширина ракеты в контейнере, мм 109 109 Размах оперения, мм 369 369 Масса ракеты, кг 13 13 Скорость полета ракеты, м/сек 186 186 Дальность стрельбы, м 70 - 2000 70 - 2500 Бронепробиваемость под углом 60 0, мм 200 230 Скорость поражаемой цели, км/час до 60 до 60
Станковый противотанковый гранатомет СПГ-9 М "Копье" Основные характеристики Калибр ствола, мм 73 Дальность эффективной стрельбы, м 1300 Дальность прямого выстрела (ПТ гранатой) 800 Бронепробиваемость, мм 400 Масса гранатомета, кг 47,6 Длина гранатомета, мм 2100 Высота ПУ с треногой, мм 820 Практическая скорострельность, выстр/мин 5-6 Время перевода из походного положения в боевое, сек 25-35 Расчет, чел 4 Тип боевой части Осколочная, кумулятивная

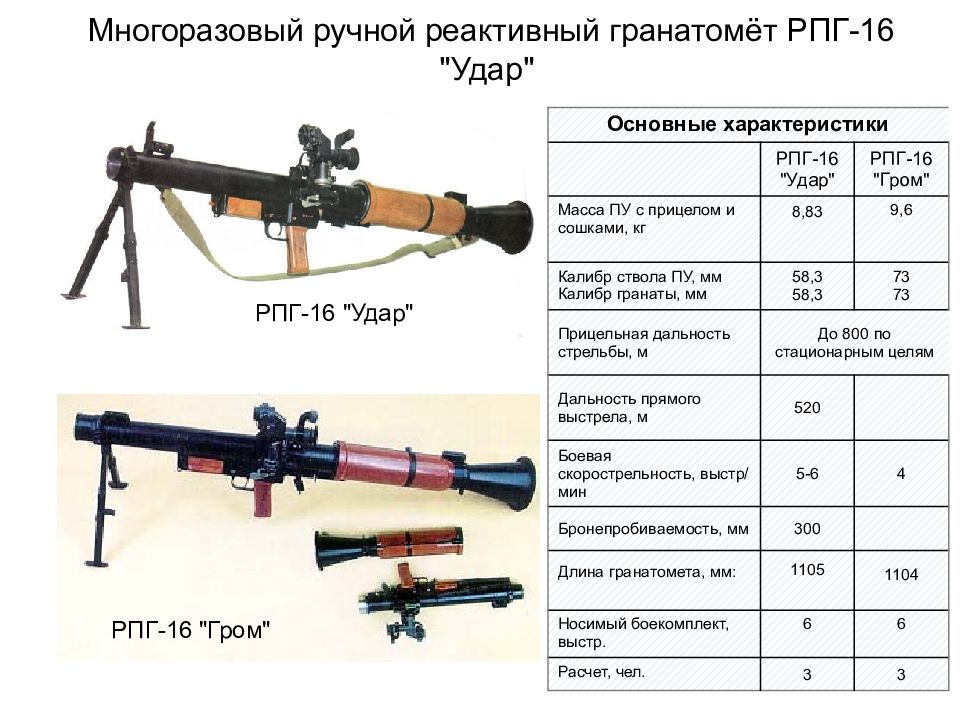

Основные характеристики РПГ-16 "Удар" РПГ-16 "Гром" Масса ПУ с прицелом и сошками, кг 8,83 9,6 Калибр ствола ПУ, мм Калибр гранаты, мм 58,3 58,3 73 73 Прицельная дальность стрельбы, м До 800 по стационарным целям Дальность прямого выстрела, м 520 Боевая скорострельность, выстр/мин 5-6 4 Бронепробиваемость, мм 300 Длина гранатомета, мм: 1105 1104 Носимый боекомплект, выстр. 6 6 Расчет, чел. 3 3 Многоразовый ручной реактивный гранатомёт РПГ-16 "Удар" РПГ-16 "Удар" РПГ-16 "Гром"

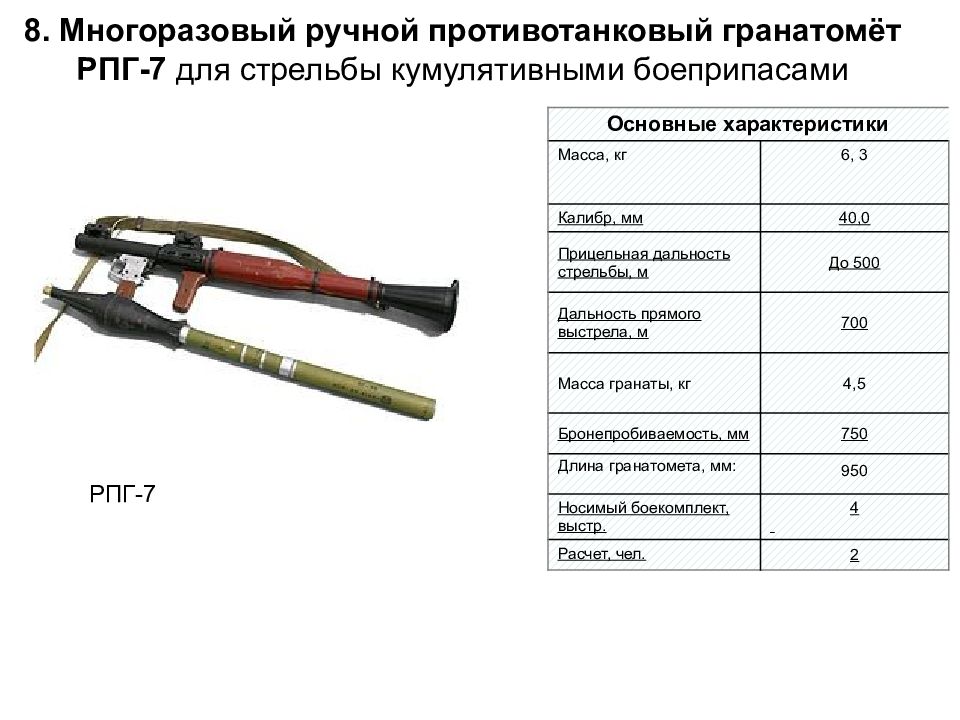

Основные характеристики Масса, кг 6, 3 Калибр, мм 40, 0 Прицельная дальность стрельбы, м До 500 Дальность прямого выстрела, м 700 Масса гранаты, кг 4,5 Бронепробиваемость, мм 750 Длина гранатомета, мм: 950 Носимый боекомплект, выстр. 4 Расчет, чел. 2 8. Многоразовый ручной противотанковый гранатомёт РПГ-7 для стрельбы кумулятивными боеприпасами РПГ-7

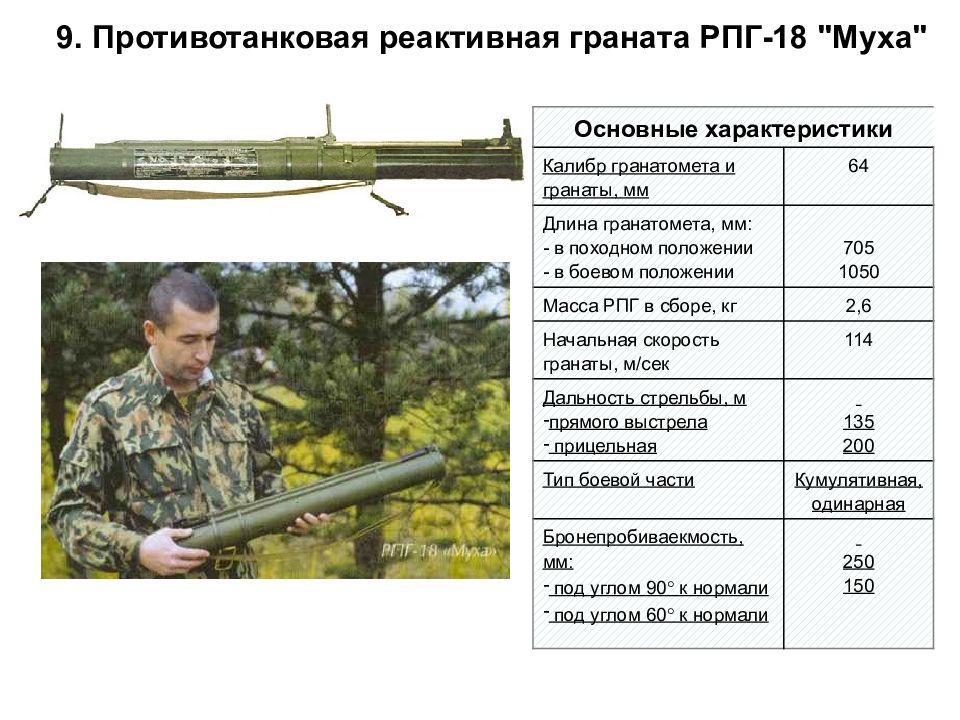

Основные характеристики Калибр гранатомета и гранаты, мм 64 Длина гранатомета, мм : - в походном положении - в боевом положении 705 1050 Масса РПГ в сборе, кг 2,6 Начальная скорость гранаты, м/сек 114 Дальность стрельбы, м прямого выстрела прицельная 135 200 Тип боевой части Кумулятивная, одинарная Бронепробиваекмость, мм : под углом 90 к нормали под углом 60 к нормали 250 150 9. Противотанковая реактивная граната РПГ-18 "Муха"

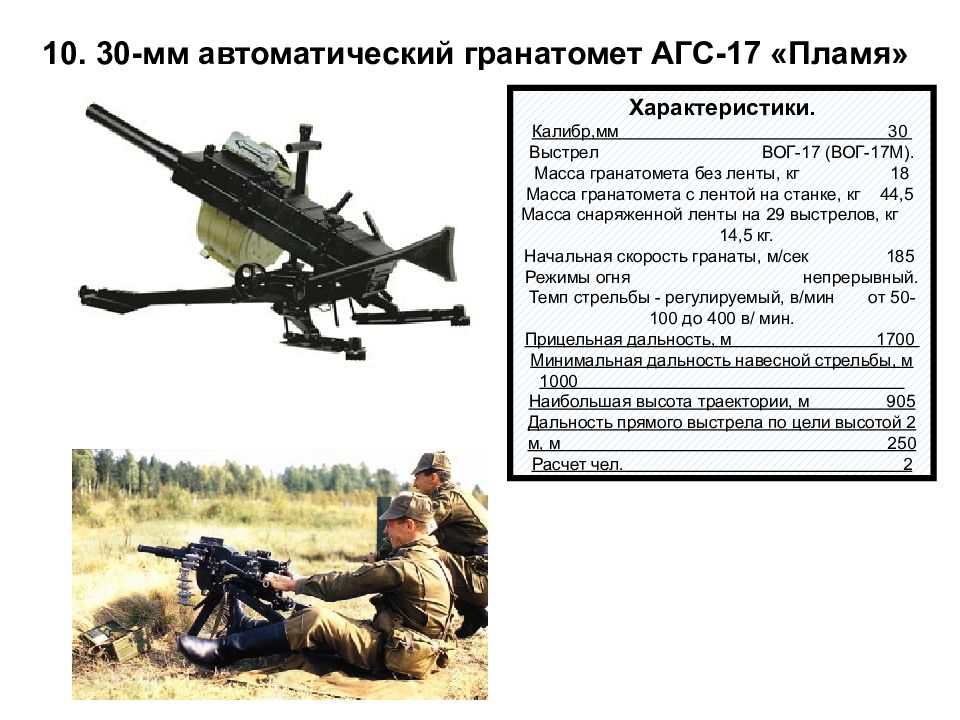

10. 30-мм автоматический гранатомет АГС-17 «Пламя» Характеристики. Калибр,мм 30 Выстрел ВОГ-17 (ВОГ-17М). Масса гранатомета без ленты, кг 18 Масса гранатомета с лентой на станке, кг 44,5 Масса снаряженной ленты на 29 выстрелов, кг 14,5 кг. Начальная скорость гранаты, м/сек 185 Режимы огня непрерывный. Темп стрельбы - регулируемый, в/мин от 50-100 до 400 в/ мин. Прицельная дальность, м 1700 Минимальная дальность навесной стрельбы, м 1000 Наибольшая высота траектории, м 905 Дальность прямого выстрела по цели высотой 2 м, м 250 Расчет чел. 2

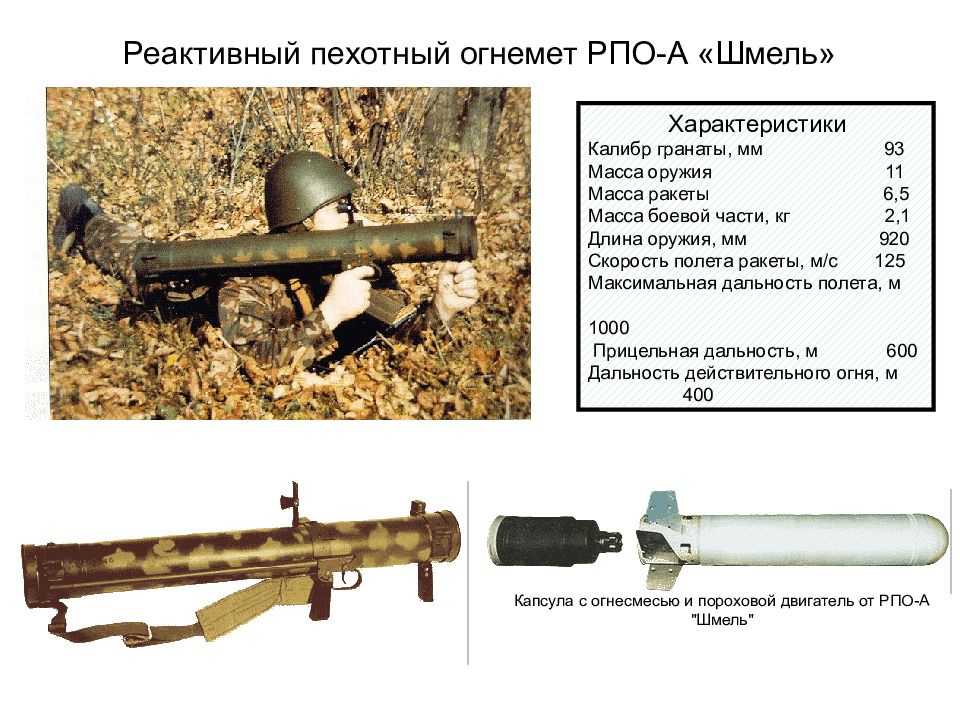

Реактивный пехотный огнемет РПО-А «Шмель» Характеристики Калибр гранаты, мм 93 Масса оружия 11 Масса ракеты 6,5 Масса боевой части, кг 2,1 Длина оружия, мм 920 Скорость полета ракеты, м/с 125 Максимальная дальность полета, м 1000 Прицельная дальность, м 600 Дальность действительного огня, м 400 Капсула с огнесмесью и пороховой двигатель от РПО-А "Шмель"
Зенитный ракетно-пушечный комплекс 2 К 22 «Тунгуска» Тактико-технические характеристики Зона поражения по дальности, км: - ракетным вооружением 2,5 — 8 - пушечным вооружением 0,2 — 4 Зона поражения по высоте, км: - ракетным вооружением 0,01-3,5 - пушечным вооружением 0 — 3 Боекомплект, шт: - ракет 8 - 30-мм патронов 1904 Дальность обнаружения, км 18 Дальность автоматического автосопровождения, км 16 Время реакции (за пролет), с 6 — 8 Масса боевой машина, т 34,0
Куб (зенитный ракетный комплекс) Последняя модернизация комплекса 2К12 была проведена в 1981 году. В комплексе использовалась новая модифицированная ракета 2М9М4 с массой боевой части в 70 кг, однако, комплекс на вооружение принят не был. Основной причиной отказа от стало принятие на вооружение нового более перспективного комплекса 9К37 «Бук
Зенитный ракетный комплекс ««Бук-М2ЭК»
Тактико-технические характеристики Ракета 9М39 Масса, кг 10,8 Длина,м 1,55 Калибр, мм 70 Вес боевой части, кг 1,17 Скорость полета, м/с 570 Поражение по высоте, 10 м --- 3,5 км по наклонной дальности 0,5 - 5,2 км Скорость воздушной цели до 320 м/с на встречном курсе, 360 м/с вдогон. Инфракрасная головка самонаведения. При промахе самоликвидатор срабатывает на 9 секунде. Пусковая труба имеет антенну запросчика "Свой - Чужой". Вес всего комплекса, кг 16,5 Переносной зенитно-ракетный комплекс 9К38 "Игла" Предназначен для непосредственного прикрытия мото стрелковых, танковых, парашютно-десантных подразделений, отдельных малоразмерных объектов от ударов низколетящих воздушный целей.
ПЕРЕНОСНОЙ ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К310 -ИГЛ А 1 Основные тактико-технические характеристики Типы поражаемых целей самолеты ТА,. вертолеты ДПЛА Границы зоны поражения, м: -по дальности: -в передней полусфере 600 - 2000 -в задней полусфере 1000 - 5000 по высота: 10-3500 Максимальный курсовой параметр, м 3000 Боевая эффективность 0,25-0,40 Время реакции, с 6-7 Масса боевых средств, кг 17,8 Система наведения самонаведение с ИК ГСН

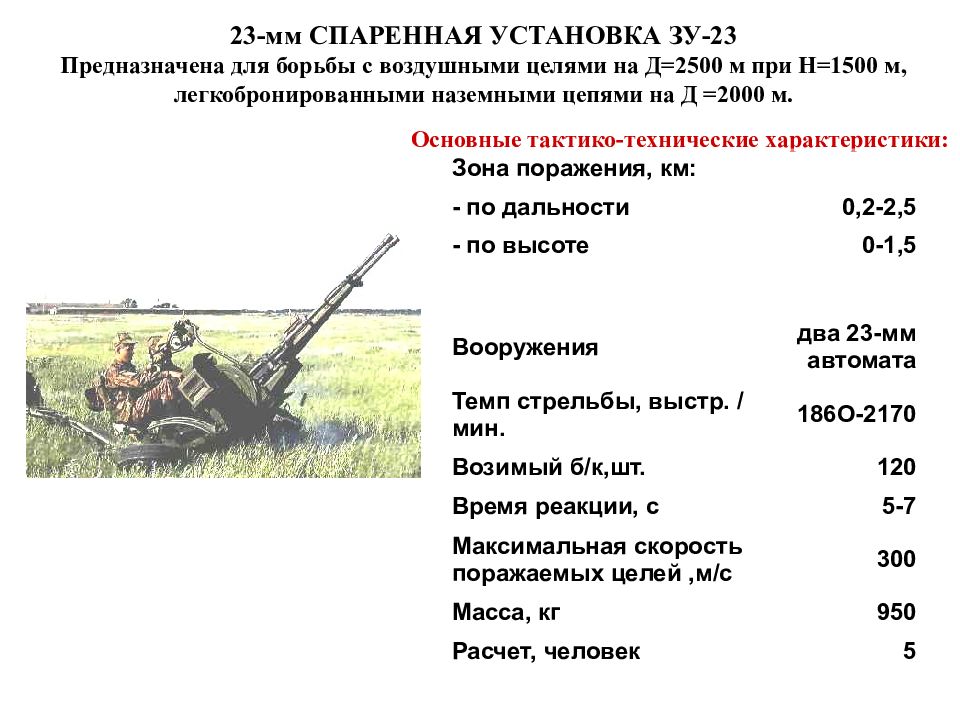

23-мм СПАРЕННАЯ УСТАНОВКА ЗУ-23 Предназначена для борьбы с воздушными целями на Д=2500 м при Н=1500 м, легкобронированными наземными цепями на Д =2000 м. Основные тактико-технические характеристики: Зона поражения, км: - по дальности 0,2-2,5 - по высоте 0-1,5 Вооружения два 2 3 -мм автомата Темп стрельбы, выстр. /мин. 186O-2170 Возимый б/к,шт. 120 Время реакции, с 5-7 Максимальная скорость поражаемых целей,м/с 300 Мacca, кг 950 Расчет, человек 5
Установка разминирования УР-77 Тактико-технические характеристики УР-77 Тип установки - реактивная взрывная самоходная гусеничная плавающая легкобронированная Тип применяемого заряда разминирования – УЗП-67, УЗП-77 Длина заряда разминирования - 93 м Количество ВВ в одном заряде: - УЗП-67 – 1023 кг - УЗП-77 - 1069 кг Дальность подачи заряда разминирования: - УЗП-67 – 200-350 м - УЗП-77 - 200-500 м Длина образующегося прохода: - УЗП-67 – 75-80 м - УЗП-77 – 80-90 м Ширина образующегося прохода (гарантированно) - до 6 м Время полного цикла проделывания прохода - 3-5 мин Боекомплект - 2 заряда

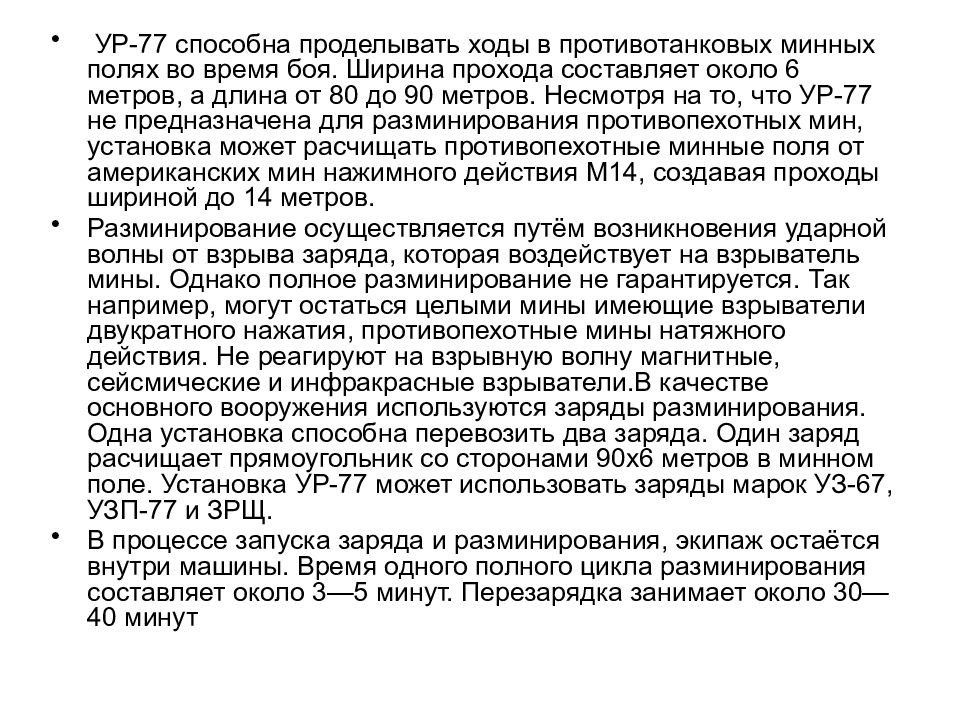

УР-77 способна проделывать ходы в противотанковых минных полях во время боя. Ширина прохода составляет около 6 метров, а длина от 80 до 90 метров. Несмотря на то, что УР-77 не предназначена для разминирования противопехотных мин, установка может расчищать противопехотные минные поля от американских мин нажимного действия М14, создавая проходы шириной до 14 метров. Разминирование осуществляется путём возникновения ударной волны от взрыва заряда, которая воздействует на взрыватель мины. Однако полное разминирование не гарантируется. Так например, могут остаться целыми мины имеющие взрыватели двукратного нажатия, противопехотные мины натяжного действия. Не реагируют на взрывную волну магнитные, сейсмические и инфракрасные взрыватели.В качестве основного вооружения используются заряды разминирования. Одна установка способна перевозить два заряда. Один заряд расчищает прямоугольник со сторонами 90х6 метров в минном поле. Установка УР-77 может использовать заряды марок УЗ-67, УЗП-77 и ЗРЩ. В процессе запуска заряда и разминирования, экипаж остаётся внутри машины. Время одного полного цикла разминирования составляет около 3—5 минут. Перезарядка занимает около 30—40 минут

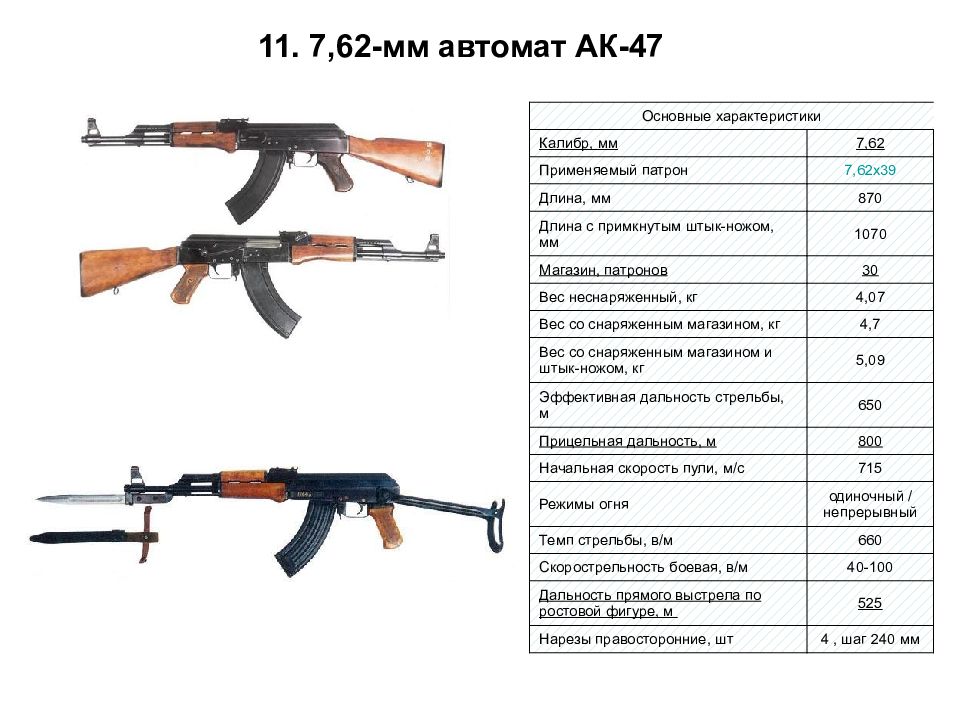

11. 7,62-мм автомат АК-47 Основные характеристики Калибр, мм 7,62 Применяемый патрон 7,62x39 Длина, мм 870 Длина с примкнутым штык-ножом, мм 1070 Магазин, патронов 30 Вес неснаряженный, кг 4,07 Вес со снаряженным магазином, кг 4,7 Вес со снаряженным магазином и штык-ножом, кг 5,09 Эффективная дальность стрельбы, м 650 Прицельная дальность, м 800 Начальная скорость пули, м/с 715 Режимы огня одиночный / непрерывный Темп стрельбы, в/м 660 Скорострельность боевая, в/м 40-100 Дальность прямого выстрела по ростовой фигуре, м 525 Нарезы правосторонние, шт 4, шаг 240 мм
12. 5,45-мм автомат АКС-74 Основные характеристики АК-74 АКС-74 Калибр, мм 5.45x39 Патрон 5.45х39 Длина, мм 933 940 Длина ствола, мм 415 460 Масса без патронов, г 3300 3447 Скорострельность, в/м 600 600 Прицельная дальность стрельбы, м 500 600 Начальная скорость пули, м/c 900 920 Емкость магазина, патронов 30
13. 5,45-мм ручной пулемет РПК-74 Характеристики Патрон, мм 5,45x39 Масса оружия, кг - без магазина 4,7 - со снаряженным магазином на 45 патронов, кг 5,46 Длина оружия, мм 1060 Длина ствола, мм 590 Нарезы 4 - шаг, мм 200 Начальная скорость пули, м/с 960 Дульная энергия, дж 1567 Режимы огня одиночный или непрерывный Скорострельность, в/мин 150 Темп стрельбы, в/мин 600 Прицельная дальность, м 1000 Дальность прямого выстрела по ростовой фигуре, м 640

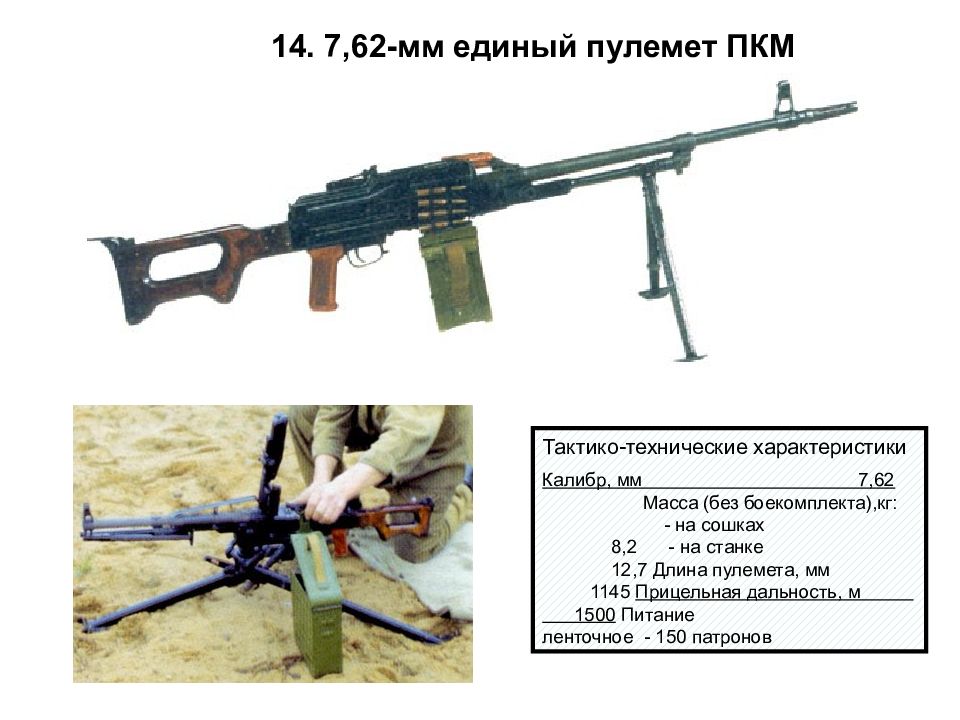

Тактико-технические характеристики Калибр, мм 7,62 Масса (без боекомплекта),кг: - на сошках 8,2 - на станке 12,7 Длина пулемета, мм 1145 Прицельная дальность, м 1500 Питание ленточное - 150 патронов 14. 7,62-мм единый пулемет ПКМ
15. 7,62-мм снайперская винтовка СВД Пробивное действие пули со стальным сердечником Дальность стрельбы, м Глубина пробития защитных средств, см Каска (стальной шлем) 1700 пробивает Бронежилет 1200 пробивает Бруствер из плотного утрамбованного снега 1000 70-80 Земляная преграда из свободно насыпанного супесчаного грунта 1000 25-30 Стена из соснового дерева 1200 20 Кирпичная кладка 200 10-12 Tактико-технические характеристики Калибр, мм 7, 62 Масса без патронов и прицела, кг 4,3 Длина, мм 1220 Высота с оптическим прицелом, мм 230 Ширина с оптическим прицелом, мм 88 Длина ствола, мм 620 Начальная скорость пули, м/с 830 Скорострельность, в/м 30 Дульная энергия, дж 4064 Емкость магазина, патронов 10 Прицельная дальность с открытым прицелом, м 1200 Прицельная дальность с оптическим прицелом, м 1300 Прицельная дальность с ночным прицелом, м 300

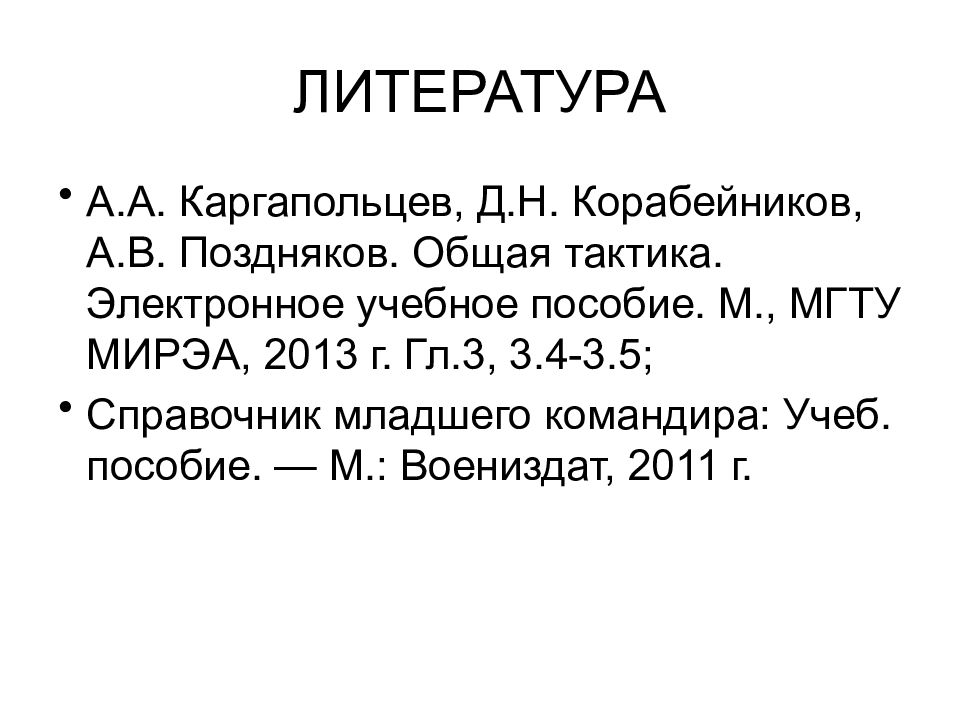

А.А. Каргапольцев, Д.Н. Корабейников, А.В. Поздняков. Общая тактика. Электронное учебное пособие. М., МГТУ МИРЭА, 2013 г. Гл.3, 3. 4 -3. 5 ; Справочник младшего командира: Учеб. пособие. — М.: Воениздат, 2011 г.
