Міндеті – қарастырылған параметрдің басқарылатын айнымалылығы (факторлар әсері) мәселені шешуге арналған әрекеттер (атқару немесе жүйелік) Картаны тұрғызу үшін – параметрдің өзгеруі туралы мәліметрді жинақтау керек. Мәліметтер массивы 25-тен кем емес (Хij- i-ші топтамадағы нәтиже, n i топтама көлемі, k - топтама саны, k>=1). n i және k талдаудың нәқтылығы

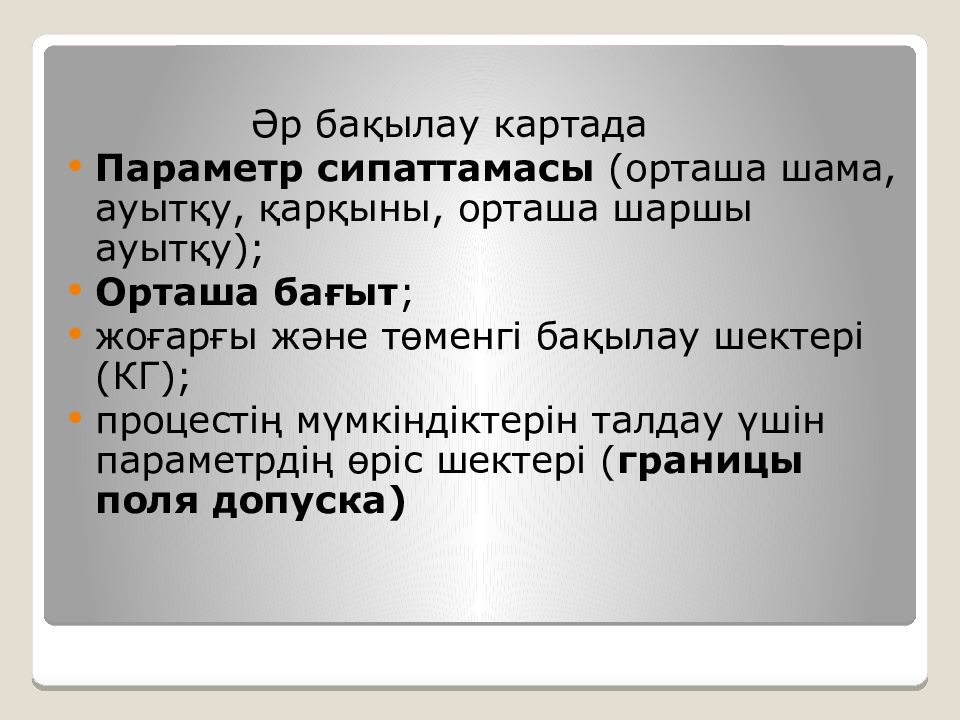

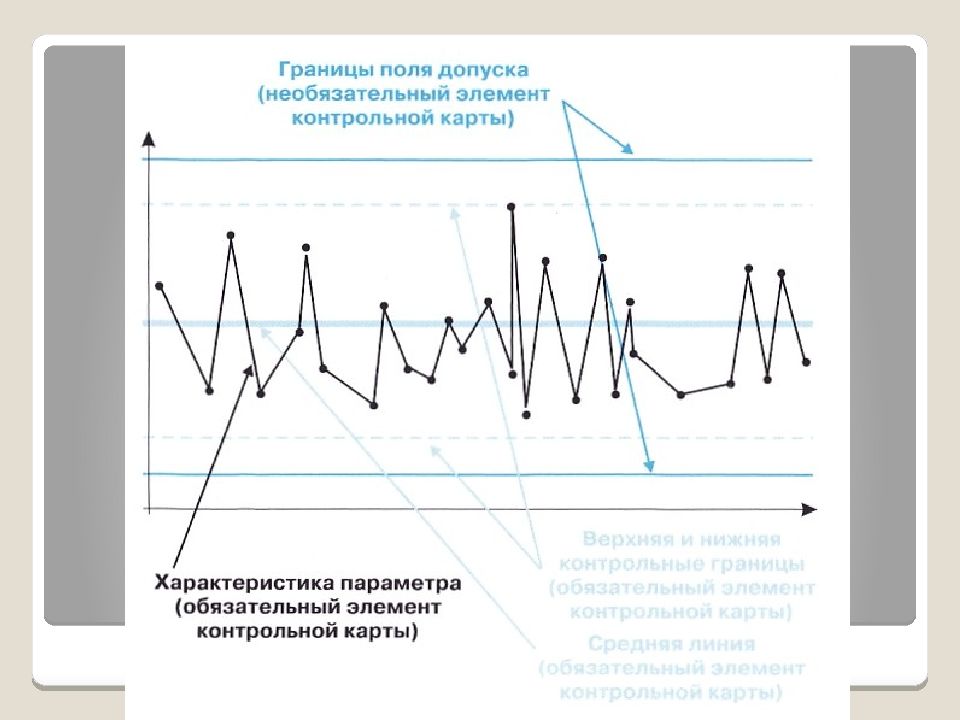

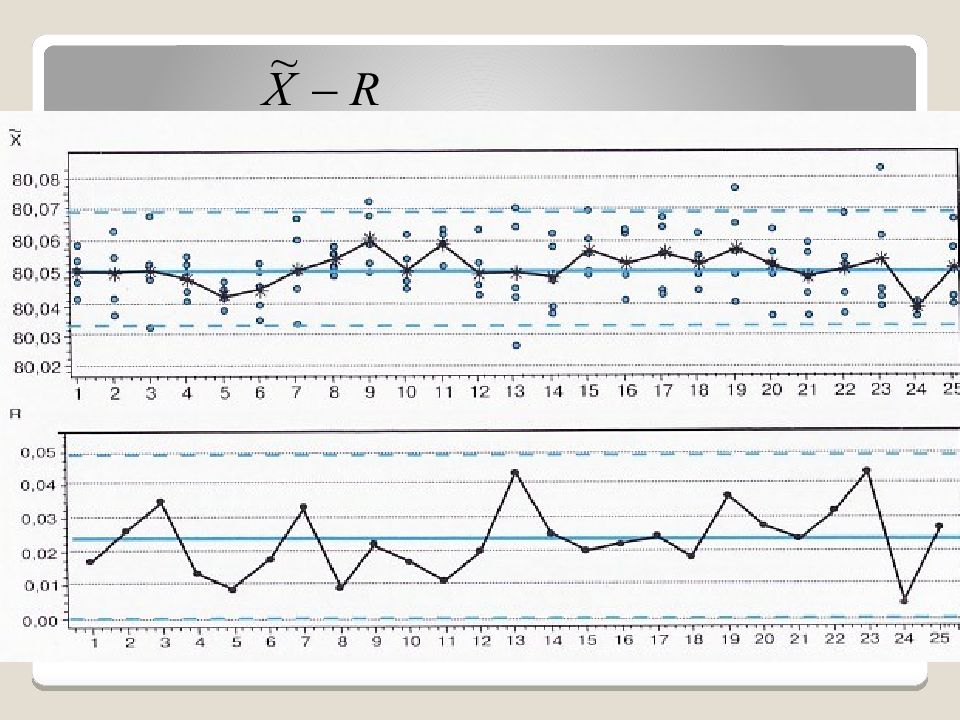

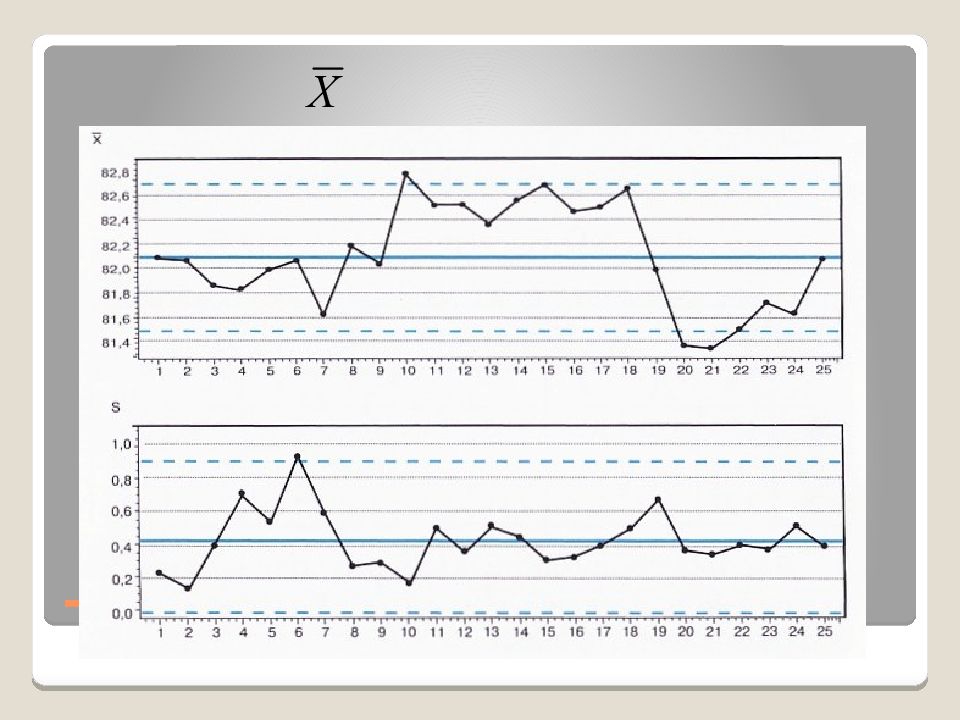

Әр бақылау картада Параметр сипаттамасы (орташа шама, ауытқу, қарқыны, орташа шаршы ауытқу); Орташа бағыт ; жоғарғы және төменгі бақылау шектері (КГ); процестің мүмкіндіктерін талдау үшін параметрдің өріс шектері ( границы поля допуска )

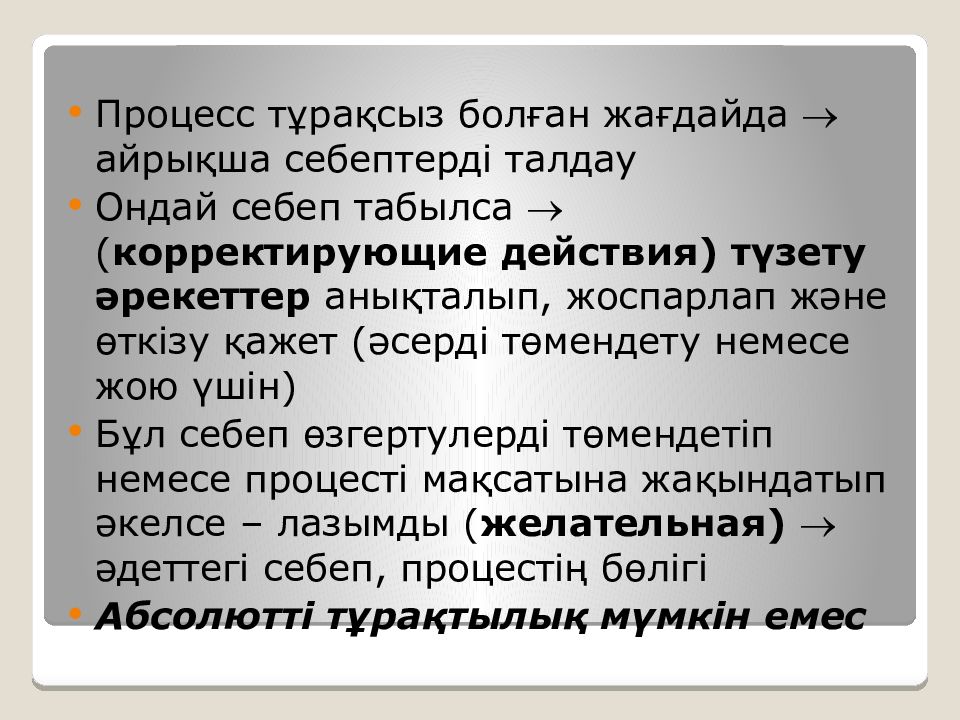

Процесс тұрақсыз болған жағдайда айрықша себептерді талдау Ондай себеп табылса ( корректирующие действия) түзету әрекеттер анықталып, жоспарлап және өткізу қажет (әсерді төмендету немесе жою үшін) Бұл себеп өзгертулерді төмендетіп немесе процесті мақсатына жақындатып әкелсе – лазымды ( желательная) әдеттегі себеп, процестің бөлігі Абсолютті тұрақтылық мүмкін емес
Нақты процестер үшін тұтынушымен келісілген және үнемді тұрақталған күй болу керек Егер БК әрдайым тұрақты болса, онда бұл әдісті қолдану пайдалылығы бар ма? Процесс тұрақты болған жағдайда ғана процесті талдаудың басқа әдістерін қолдануға болады. Тек ғана статикалық тұрақты процессте әдеттегі себептерді төмендетуге болады.

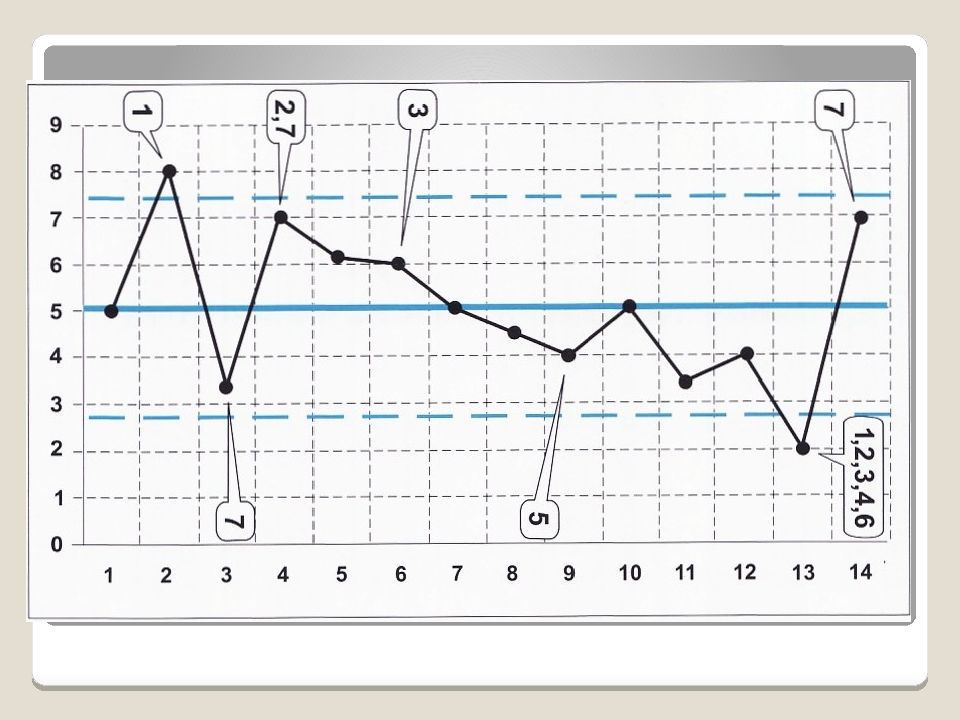

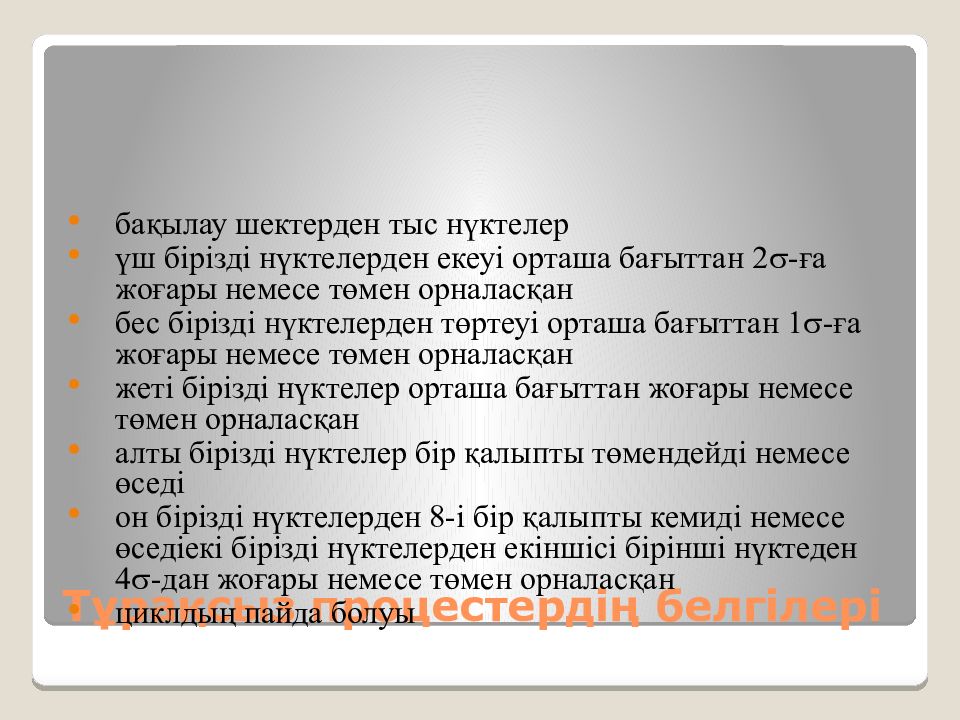

бақылау шектерден тыс нүктелер үш бірізді нүктелерден екеуі орташа бағыттан 2 -ға жоғары немесе төмен орналасқан бес бірізді нүктелерден төртеуі орташа бағыттан 1 -ға жоғары немесе төмен орналасқан жеті бірізді нүктелер орташа бағыттан жоғары немесе төмен орналасқан алты бірізді нүктелер бір қалыпты төмендейді немесе өседі он бірізді нүктелерден 8-і бір қалыпты кемиді немесе өседіекі бірізді нүктелерден екіншісі бірінші нүктеден 4 -дан жоғары немесе төмен орналасқан циклдың пайда болуы
