Чтение чертежа. Разметка и выпиливание разделочной доски 5 класс
При разметке применяют чертёжные и измерительные инструменты, такие как карандаш, линейка, угольники, циркули, а также шаблоны Разметкой называют нанесение контурных линий будущего изделия на заготовку

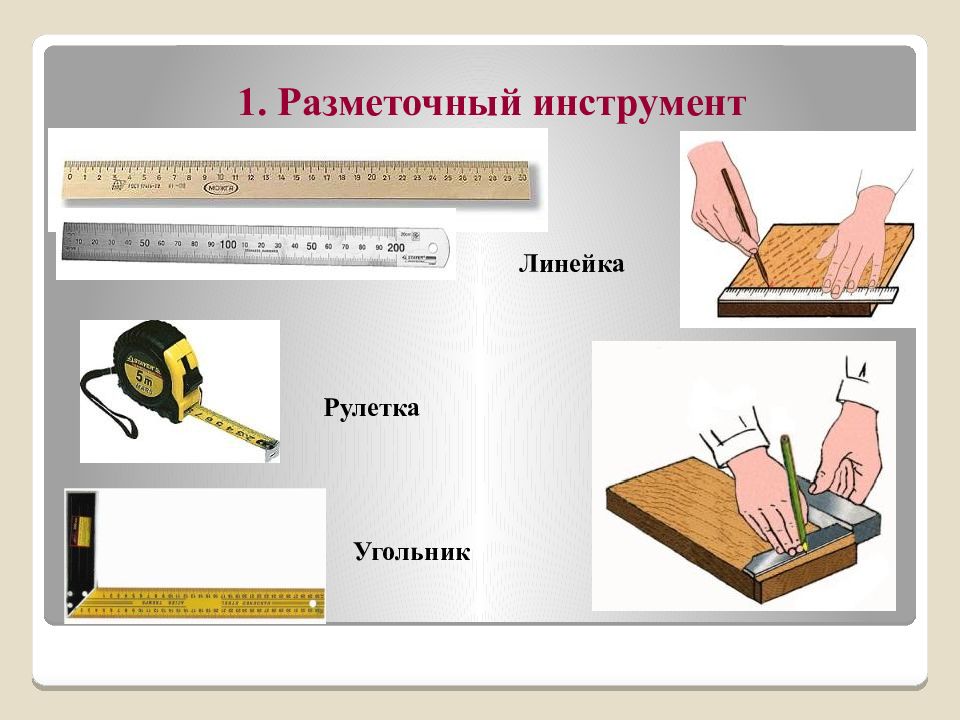

Угольник Рулетка Линейка

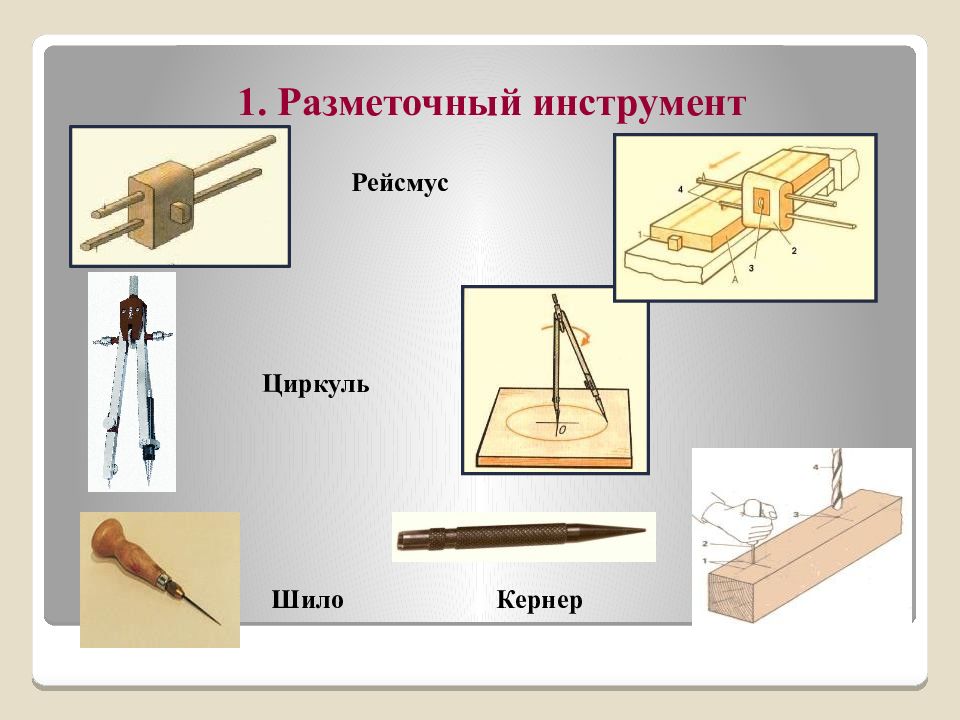

Циркуль Рейсмус Шило Кернер

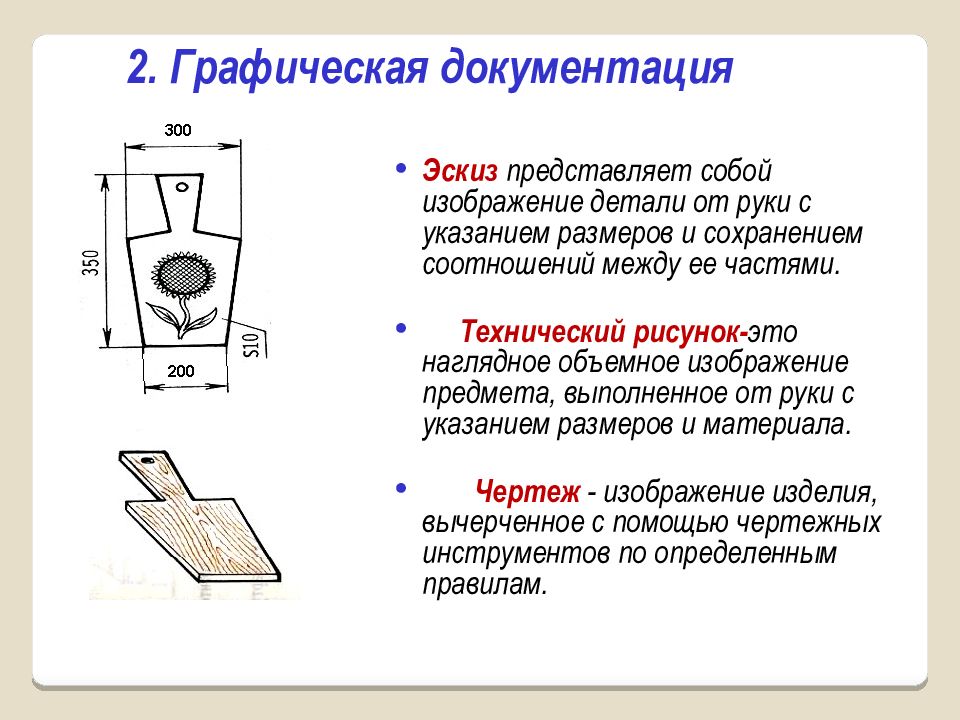

Эскиз представляет собой изображение детали от руки с указанием размеров и сохранением соотношений между ее частями. Технический рисунок- это наглядное объемное изображение предмета, выполненное от руки с указанием размеров и материала. Чертеж - изображение изделия, вычерченное с помощью чертежных инструментов по определенным правилам. 2. Графическая документация
1. Сплошная толстая основная (Контур детали) 2. Сплошная тонкая (Нанесение размеров) 3. Штрихпунктирная (Осевые и центровые линии) 4. Штриховая Линия невидимого контура)
Практическая работа: Разметка разделочной доски
Последовательность выполнения операций Графическое выполнение Инструменты и приспособления 1 Выбрать заготовку и разметить контур изделия по чертежу угольник, карандаш, линейка 2 Наколоть шилом центр отверстия. Просверлить отверстие Шило, сверло, коловорот 3 Выпилить контур изделия Лобзик, выпиловочный столик, верстак 4 Зачистить изделие, скруглить острые кромки и углы, наклеить купаж Верстак, шлифовальная шкурка, клей
Чертил Проверил МОУ Большекрут. шк -инт. Доска разделочная Дерево М 1:1 200 50 40 300 220
Чертил Проверил МОУ Большекрут. шк -инт. Доска разделочная Дерево М 1:1 200 50 40 300 220 30 ф20 3 отв.
200 50 40 300 220 30 ф20 3 отв.
Техника безопасности при сверлении древесины 1. Включать станок можно после разрешения учителя 2. Правильно без перекосов и прочно закреплять сверло в патроне 3. Прочно закреплять обрабатываемое изделие на столике станка струбциной или тисками. 4. При сверлении отверстий подачу вести легко и плавно. Техника безопасности при выпиливании ленточной пилой 1. Включать станок можно после разрешения учителя 2. Подавая заготовку, не держите пальцы на одной линии с полотном 3. Подавать заготовку плавно, без рывков, 4. В случае обрыва полотна, выключить станок.
Молодцы. Спасибо за урок. До свидания.
