Тема урока: Подготовительный этап создания декоративно-прикладного изделия. «Разметка заготовок из древесины»
Чертеж — это условное изображение изделия, выполненное по определенным правилам с помощью чертежных инструментов. Эскиз — изображение предмета, выполненное от руки по тем же правилам, что и чертеж, но без соблюдения точного масштаба. Технический рисунок — наглядное изображение предмета, выполненное от руки теми же линиями, что и чертеж, с указанием размеров и материала, из которого изготовлено изделие.
Разметка - это нанесение контурных линий на заготовку.
1. Я люблю прямоту И сама прямая. Сделать ровную черту Всем я помогаю. 2. Линию прямую, ну-ка, Сам нарисовать сумей-ка! Это сложная наука! Пригодится здесь... 3. Не поможет глазомер, Нужен точный мне размер. Где надо, ставлю метки С помощью...

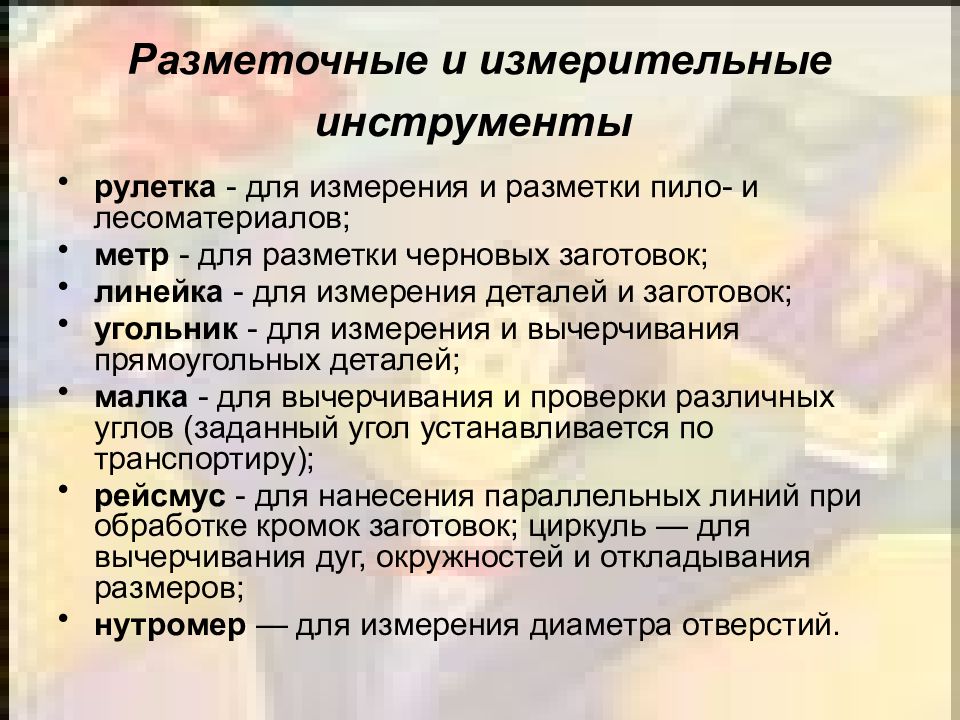

рулетка - для измерения и разметки пило- и лесоматериалов; метр - для разметки черновых заготовок; линейка - для измерения деталей и заготовок; угольник - для измерения и вычерчивания прямоугольных деталей; малка - для вычерчивания и проверки различных углов (заданный угол устанавливается по транспортиру); рейсмус - для нанесения параллельных линий при обработке кромок заготовок; циркуль — для вычерчивания дуг, окружностей и откладывания размеров; нутромер — для измерения диаметра отверстий.

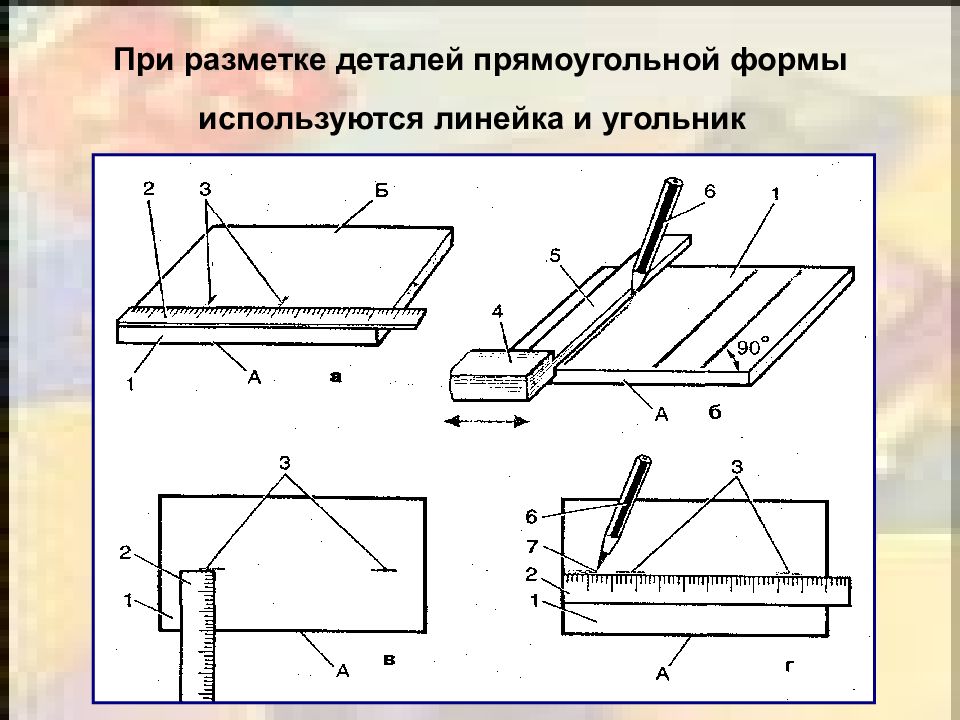

1.Перед разметкой одну из кромок заготовки спиливают или сострагивают ровно по прямой линии. Эту кромку называют базовой пластью. 2.Параллельные линии разметки можно выполнить с помощью рейсмуса.

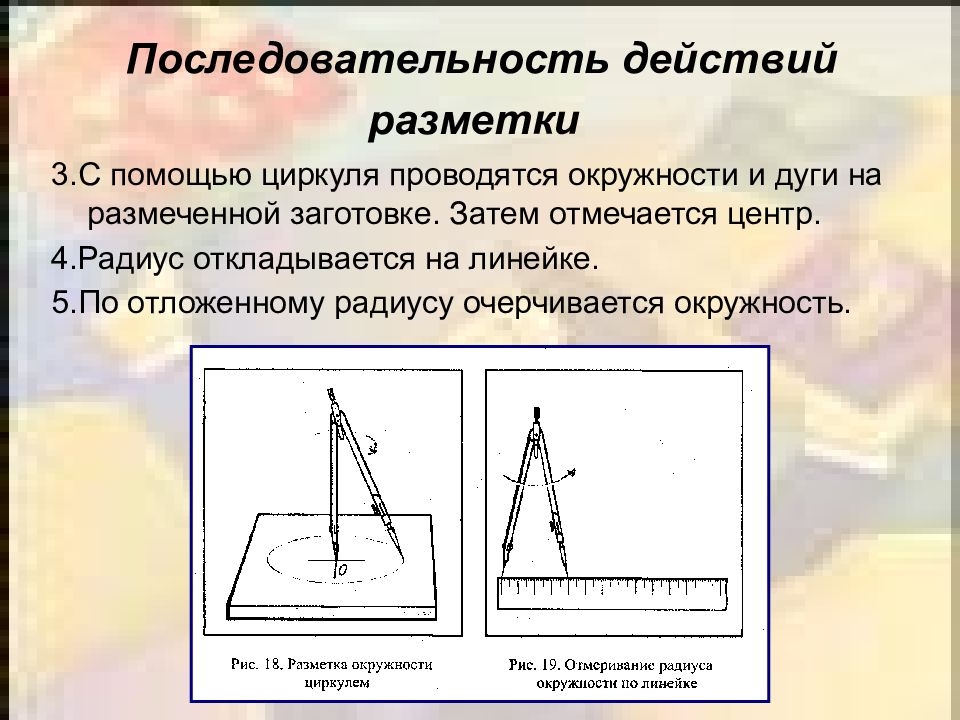

3.С помощью циркуля проводятся окружности и дуги на размеченной заготовке. Затем отмечается центр. 4.Радиус откладывается на линейке. 5.По отложенному радиусу очерчивается окружность. Последовательность действий разметки
№ п/п Последовательность выполнения операций Графическое изображение Инструменты и приспособления 1. Построить чертеж. Выбрать заготовку из фанеры толщиной 10-12 мм и разметить контур изделия. Чертеж, шаблон, карандаш

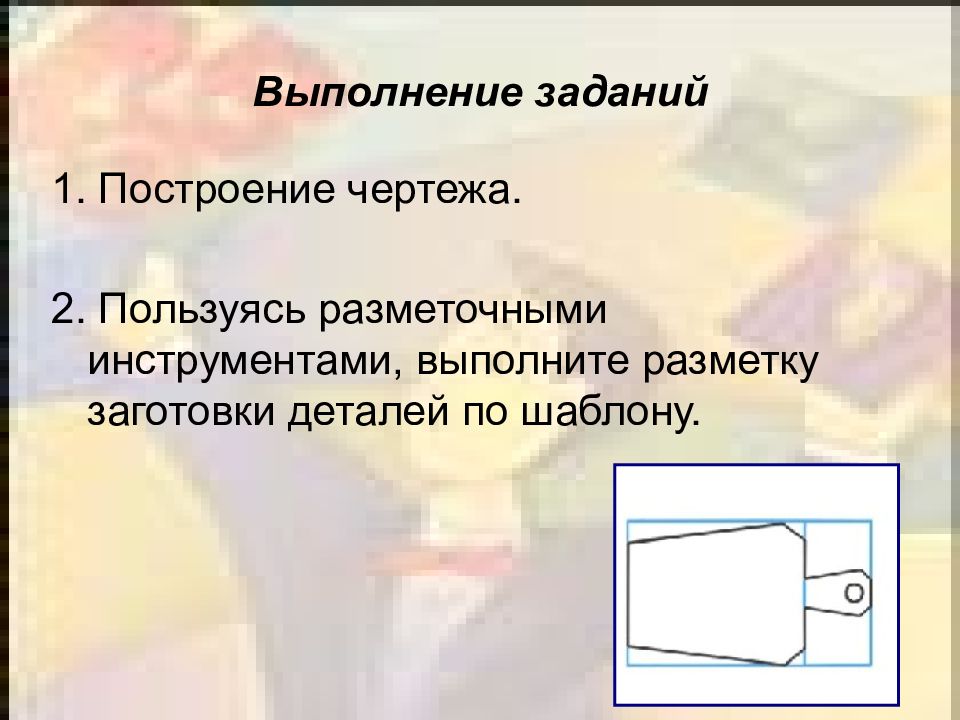

1. Построение чертежа. 2. Пользуясь разметочными инструментами, выполните разметку заготовки деталей по шаблону.
На рабочем месте не должно быть ничего лишнего. Каждый предмет нужно класть на отведенное для него место, чтобы не искать его при повторном использовании. Все, чем во время работы приходится пользоваться чаще, нужно класть ближе, и наоборот. Размещать предметы на рабочем месте нужно так, чтобы их расположение соответствовало естественным движениям рук: предметы, которые берутся правой рукой, должны лежать справа, а те, которые берутся левой, - слева.

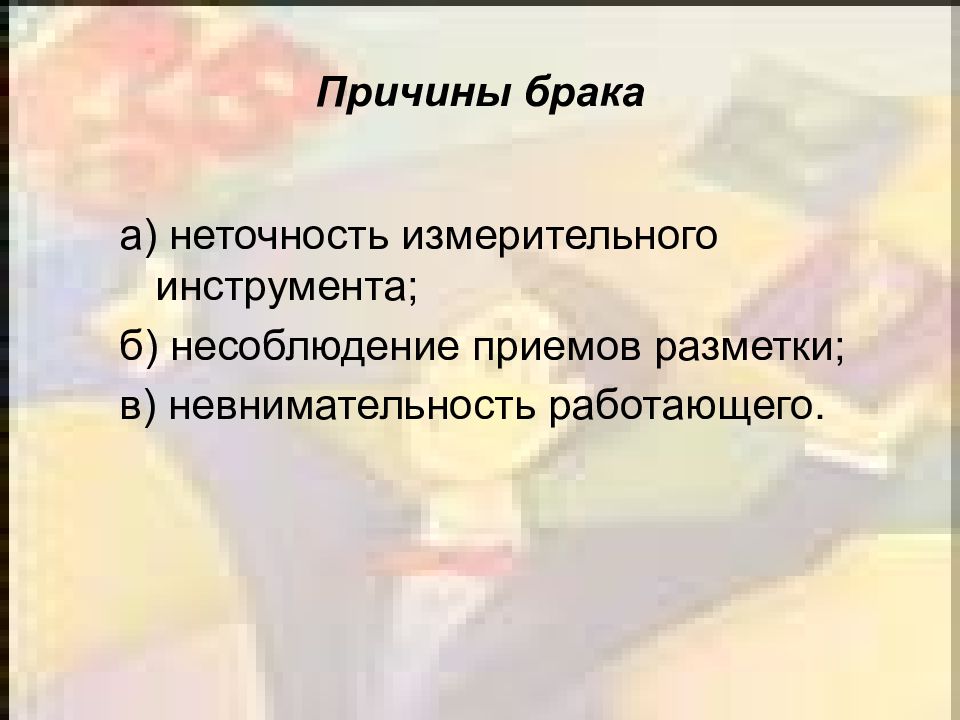

а) неточность измерительного инструмента; б) несоблюдение приемов разметки; в) невнимательность работающего.
