ГОСТ 2.701-2008. ЕСКД. Схемы. Виды и типы. Общие требования к выполнению
Термины: вид схемы: Классификационная группировка схем, выделяемая по признакам принципа действия, состава изделия и связей между его составными частями. тип схемы: Классификационная группировка, выделяемая по признаку их основного назначения. линия взаимосвязи: Отрезок линии, указывающей на наличие связи между функциональными частями изделия. функциональная часть: Элемент, устройство, функциональная группа. элемент схемы: Составная часть схемы, которая выполняет определенную функцию в изделии (установке) и не может быть разделена на части, имеющие самостоятельное назначение и собственные условные обозначения. устройство: Совокупность элементов, представляющая единую конструкцию. функциональная группа: Совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию.
функциональная цепь: Совокупность элементов, функциональных групп и устройств (или совокупность функциональных частей) с линиями взаимосвязей, образующих канал или тракт определенного назначения. установка: Условное наименование объекта в энергетических сооружениях, на который выпускается схема.
Виды схем: Схема электрическая - Э Схема гидравлическая - Г Схема пневматическая - П Схема газовая (кроме пневматической схемы) - X Схема кинематическая - К Схема вакуумная - В Схема оптическая - Л Схема энергетическая - Р Схема деления - Е Схема комбинированная - С
Типы схем: Схема структурная - 1 Схема функциональная - 2 Схема принципиальная (полная) - 3 Схема соединений (монтажная) - 4 Схема подключения - 5 Схема общая - 6 Схема расположения - 7 Схема объединенная - 0
Код схемы (определяется видом и типом схемы): схема электрическая принципиальная - Э3; схема гидравлическая соединений - Г4; схема деления структурная - Е1; схема электрогидравлическая принципиальная - С3; схема электрогидропневмокинематическая принципиальная - С3; схема электрическая соединений и подключения - Э0; схема гидравлическая структурная, принципиальная и соединений - Г0.
Схема электрическая структурная Э1 Документ, определяющий основные функциональные части изделия, их назначение и взаимосвязи
Схема электрическая функциональная Э2 Документ, разъясняющая процессы, протекающие в отдельных функциональных цепях изделия (установки) или изделия (установки) в целом
Схема электрическая принципиальная Э3 Документ, определяющая полный состав элементов и взаимосвязи между ними и, как правило, дающий полное (детальное) представления о принципах работы изделия (установки)
Схема электрическая соединения Э4 Документ, показывающий соединения составных частей изделия (установки) и определяющий провода, жгуты, кабели или трубопроводы, которыми осуществляются эти соединения, а также места их присоединений и ввода
Схема электрическая подключения Э5 Документ, показывающий внешние подключения изделия

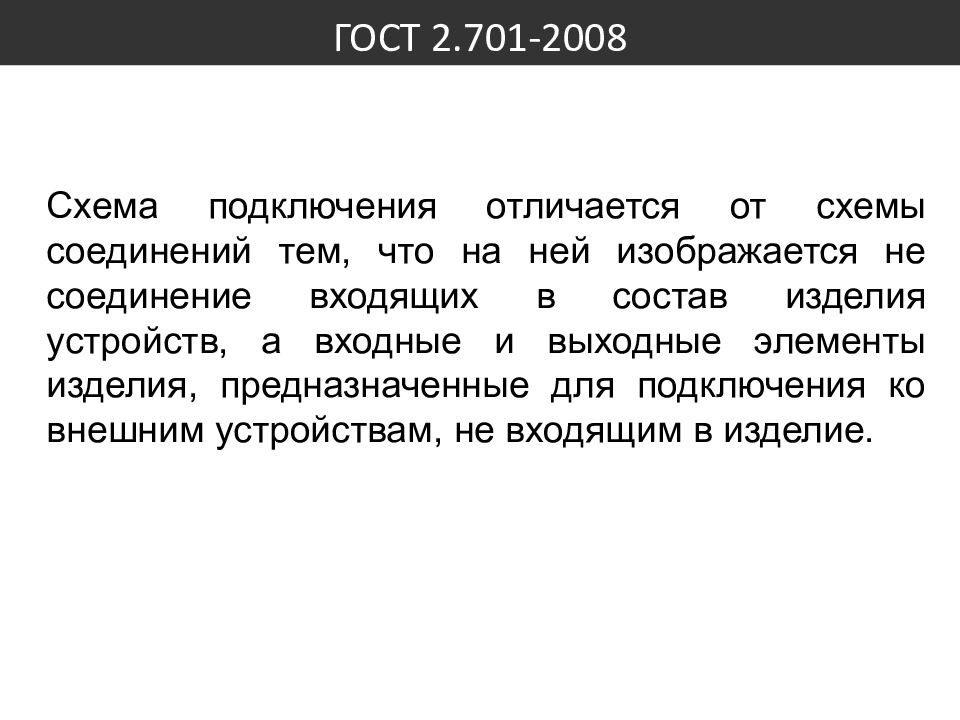

Схема подключения отличается от схемы соединений тем, что на ней изображается не соединение входящих в состав изделия устройств, а входные и выходные элементы изделия, предназначенные для подключения ко внешним устройствам, не входящим в изделие.
