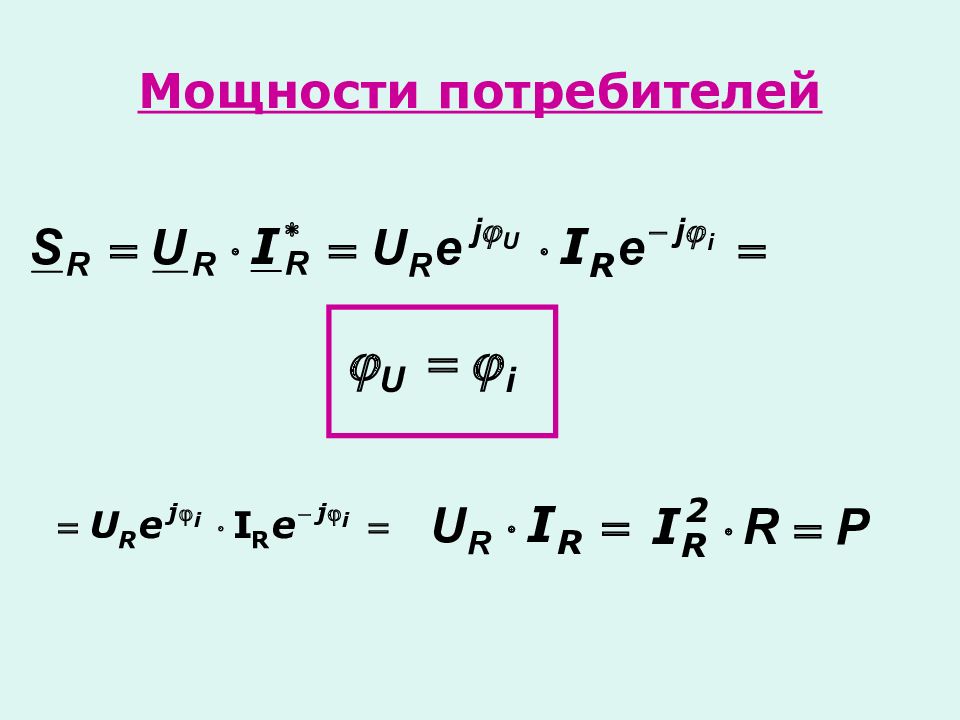

  • Мощности потребителей
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии

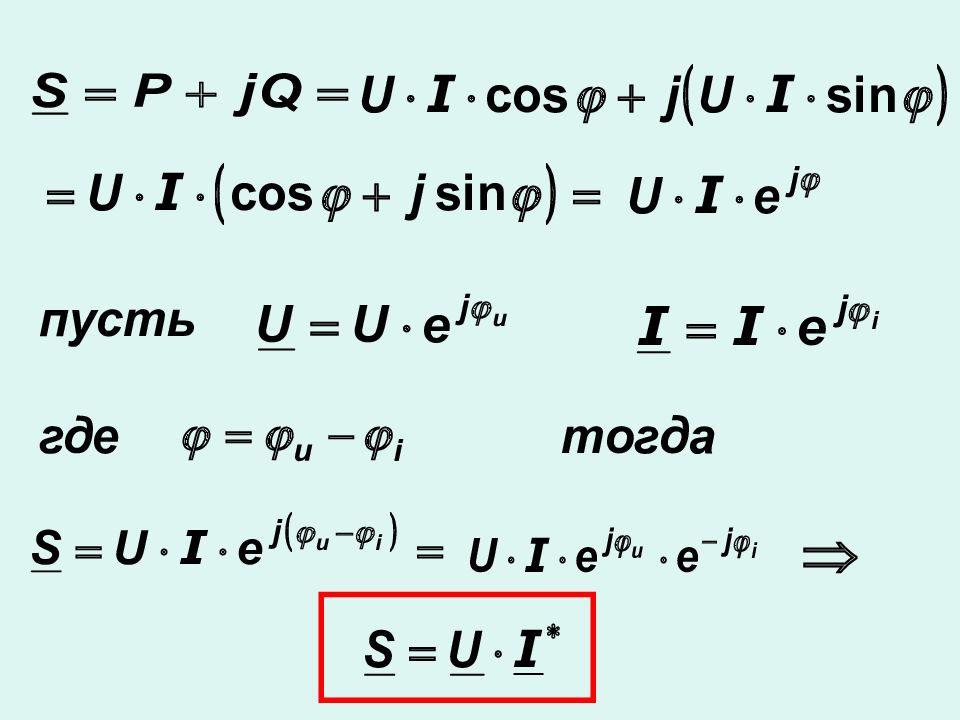

  • Комплексная мощность источника:
  • Потребляемая активная мощность
  • Потребляемая реактивная мощность

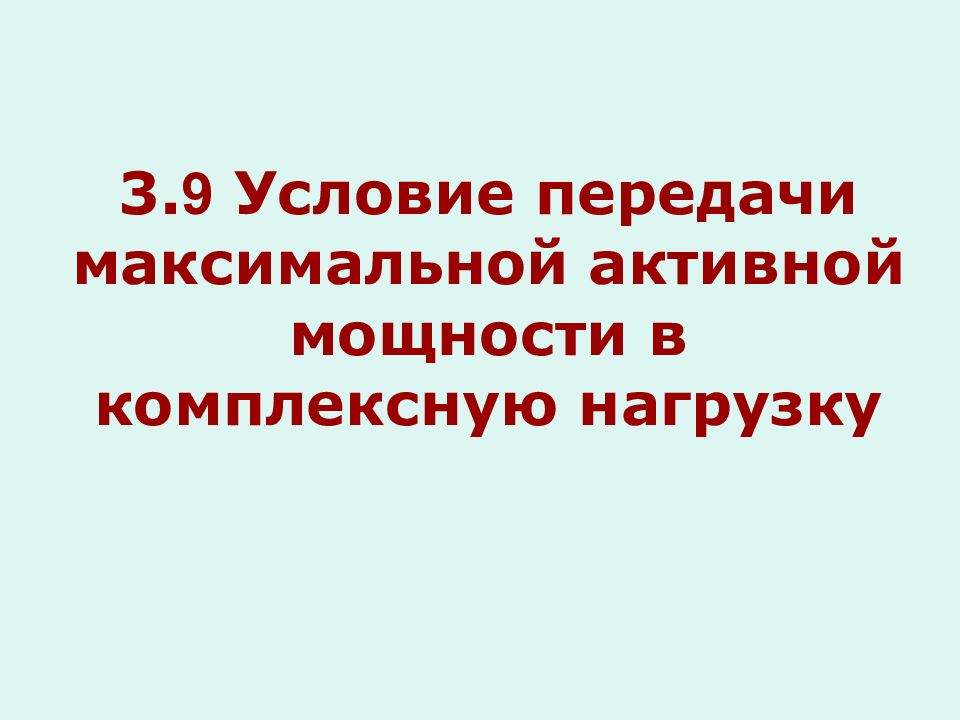

  • 3. 9 Условие передачи максимальной активной мощности в комплексную нагрузку
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии

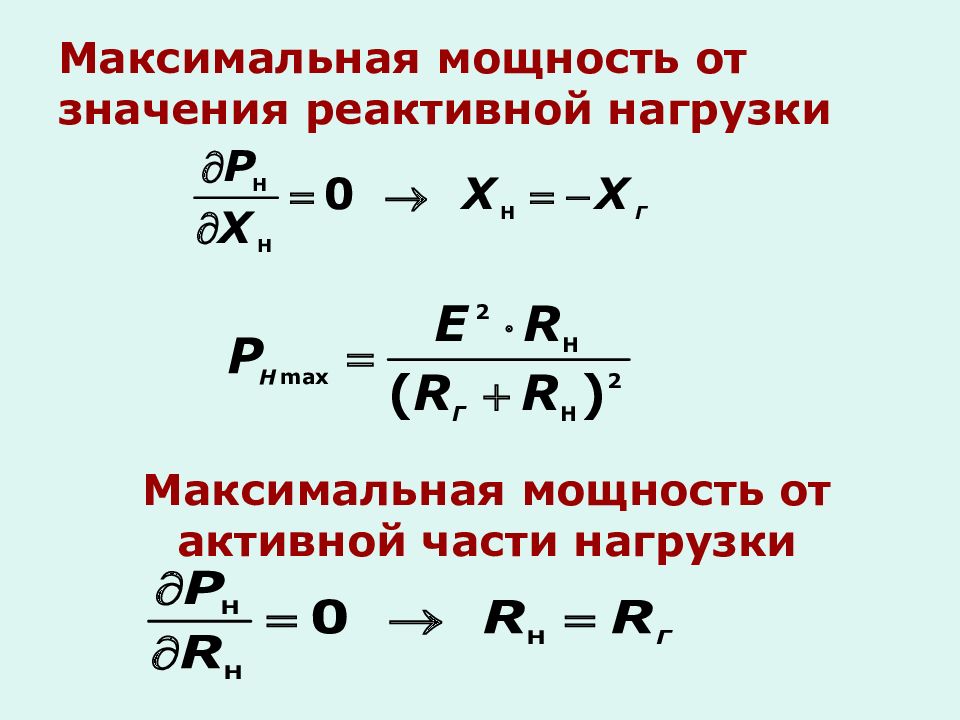

  • Максимальная мощность от значения реактивной нагрузки
  • Максимальная активная мощность передается в нагрузку, комплексно- сопряженную с сопротивлением генератора

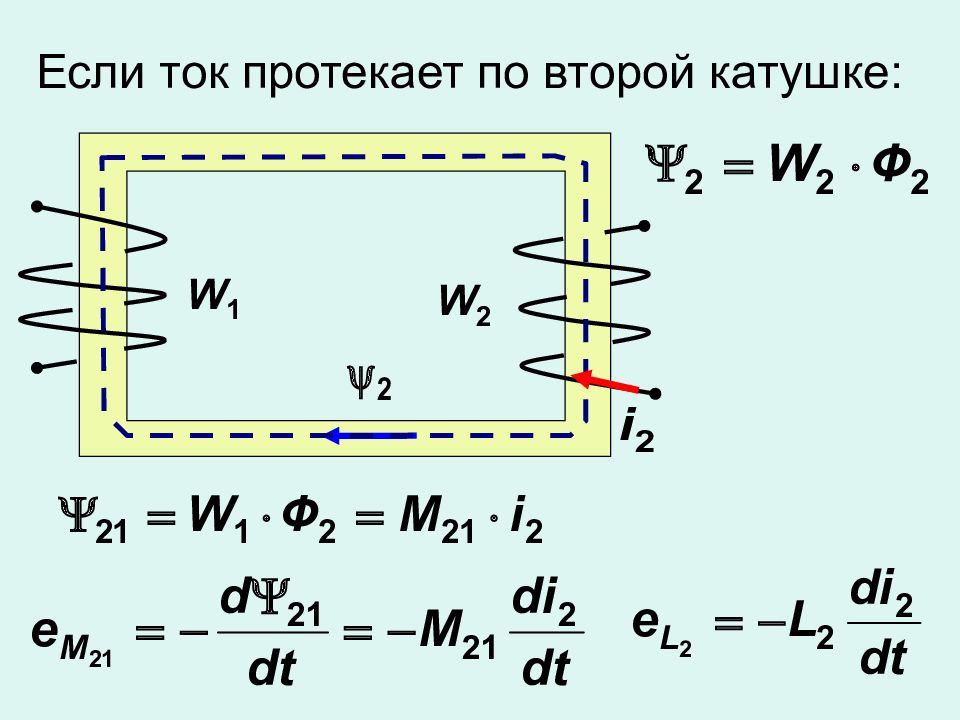

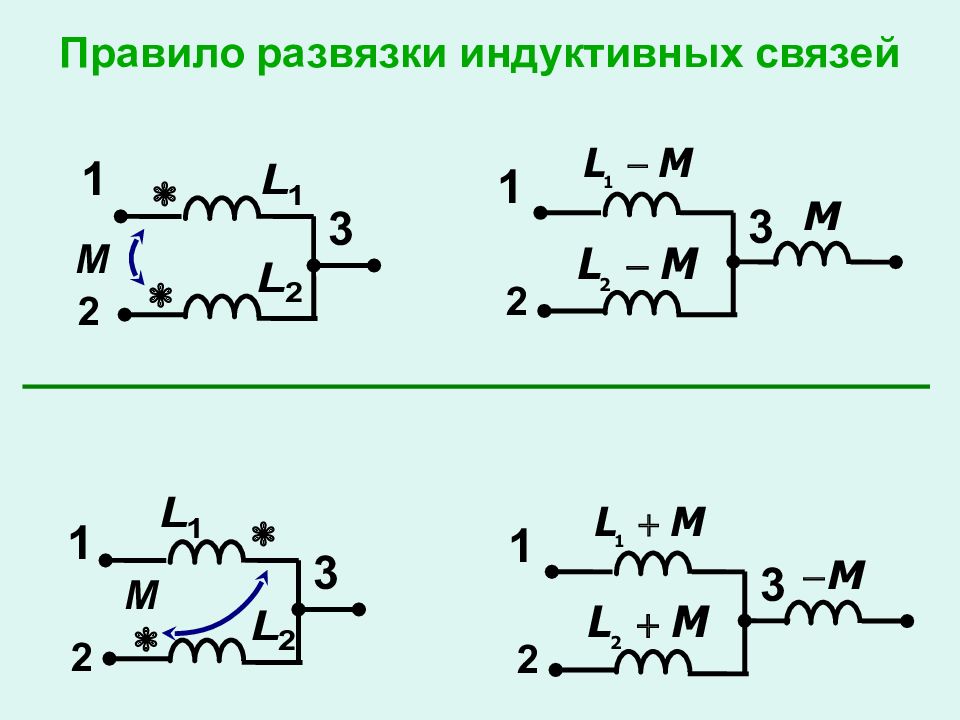

  • 3.10 Цепи со взаимной индукцией
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии

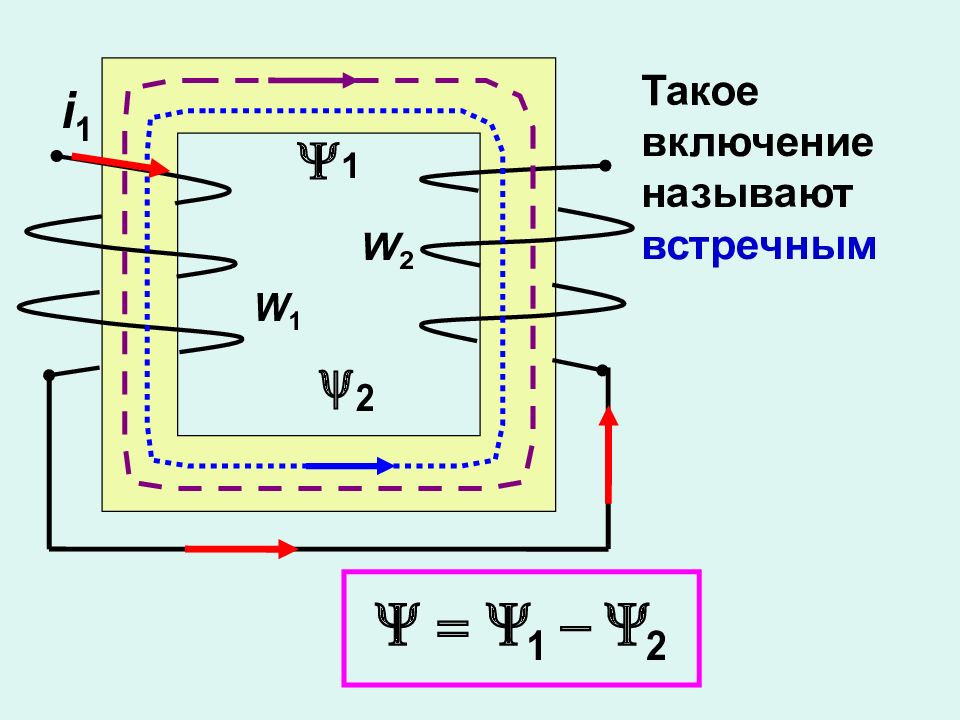

  • 2) Встречное включение
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии

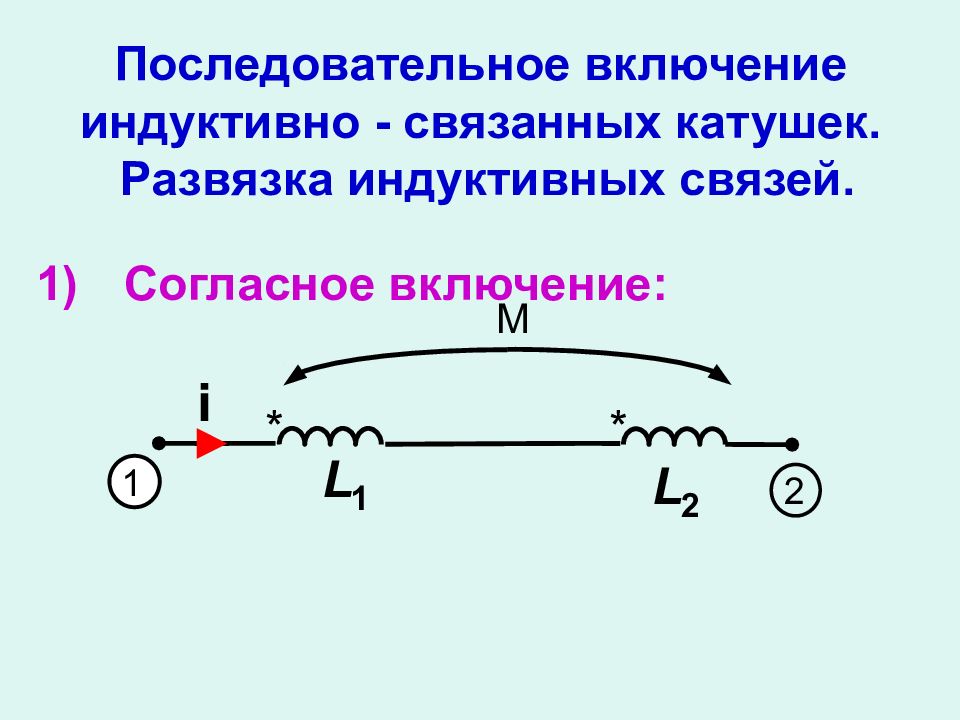

  • 1) Согласное включение
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • Для определения напряжения на индуктивности необходимо вернуться к схеме с индуктивными связями

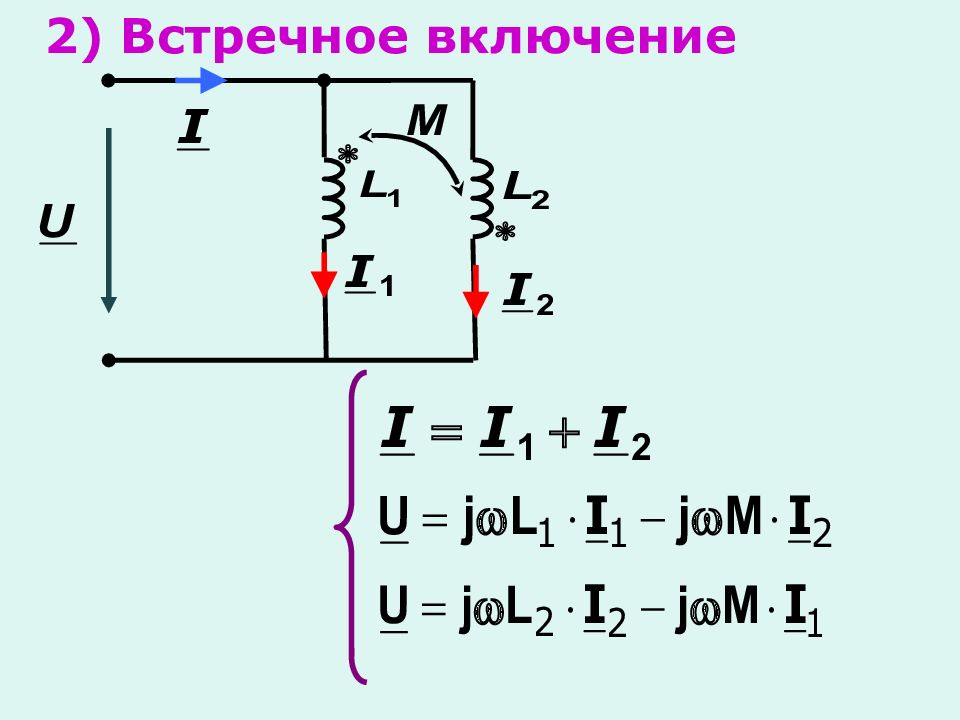

  • 2) Встречное включение
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • 3.11 Воздушный трансформатор
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • Воздушный трансформатор – трансформатор без ферромагнитного сердечника
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • Коэффициент передачи по напряжению:
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии
  • III Электрические цепи при синусоидальном (гармоническом ) воздействии

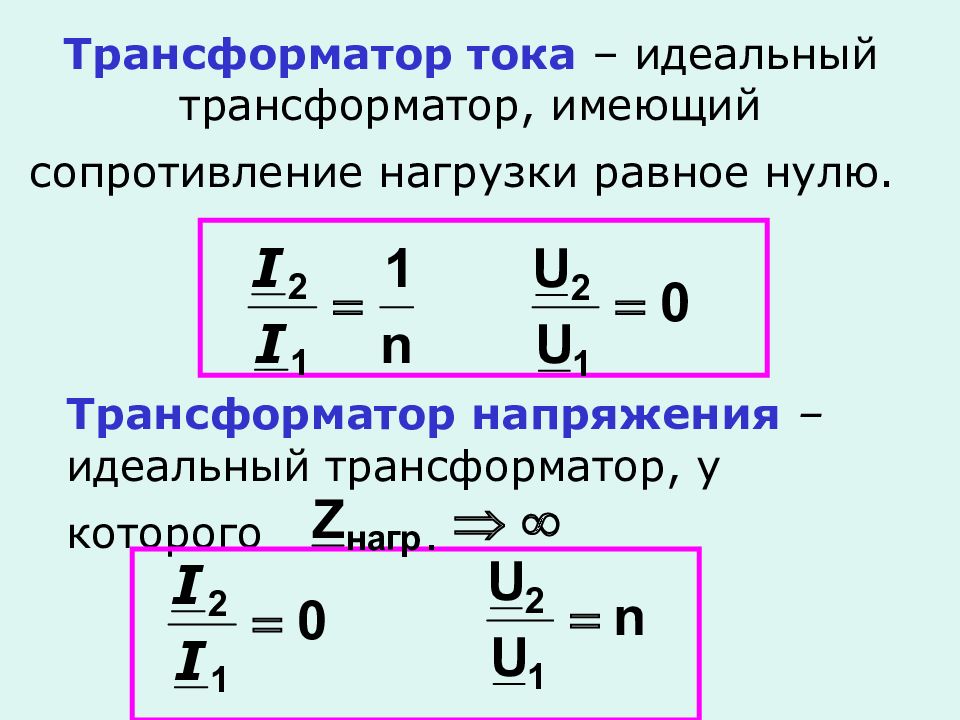

  • Трансформатор тока – идеальный трансформатор, имеющий сопротивление нагрузки равное нулю.
1/118

Слайд 3

Напряжение в электрической сети подчиняется гармоническому закону Гармонический сигнал, проходя через пассивные элементы электрической цепи, остается гармоническим Периодический негармонический сигнал можно представить суммой гармонических сигналов

Изображение слайда

Слайд 4

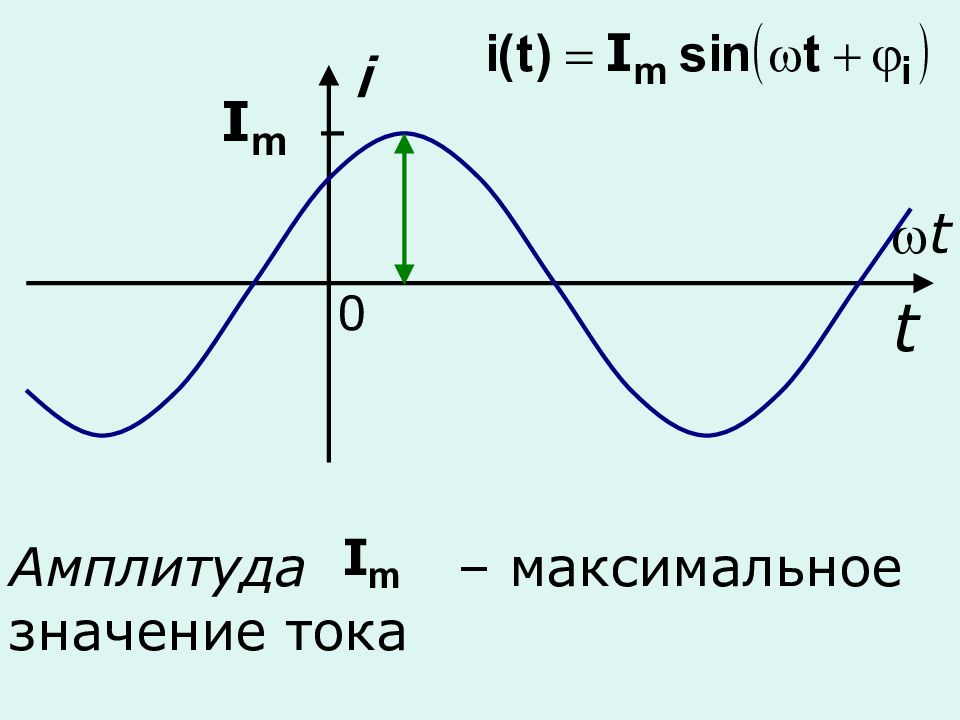

Амплитуда – максимальное значение тока

Изображение слайда

Слайд 5

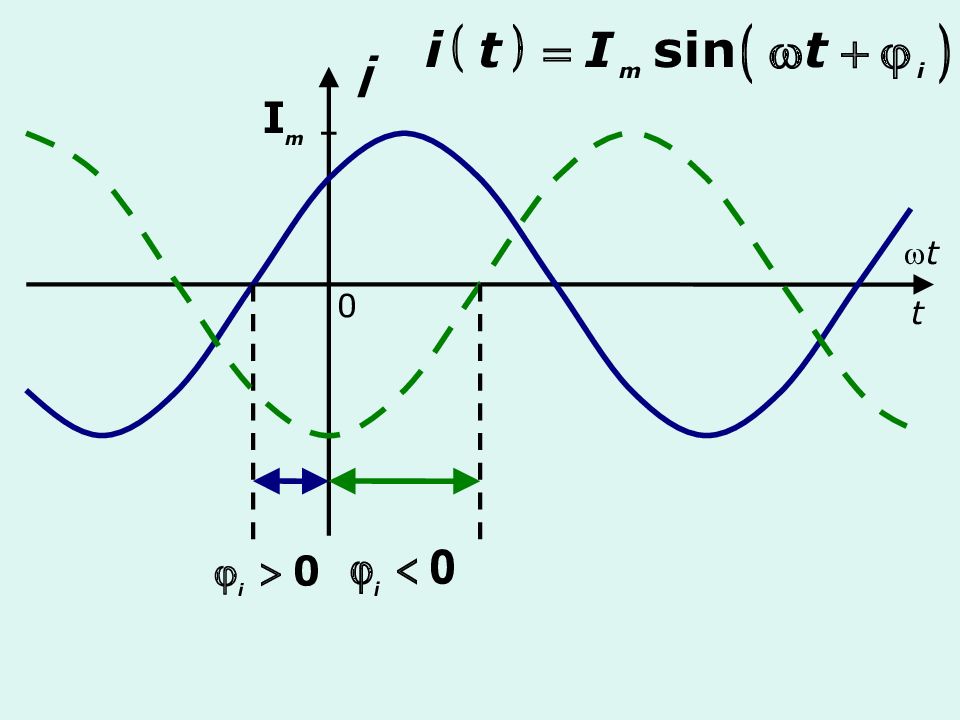

Начальная фаза [ градус ], [ рад ] – значение смещения синусоиды относительно начала координат до точки перехода синусоиды из отрицательной полуволны в положительную

Изображение слайда

Слайд 6

Изображение слайда

Слайд 7

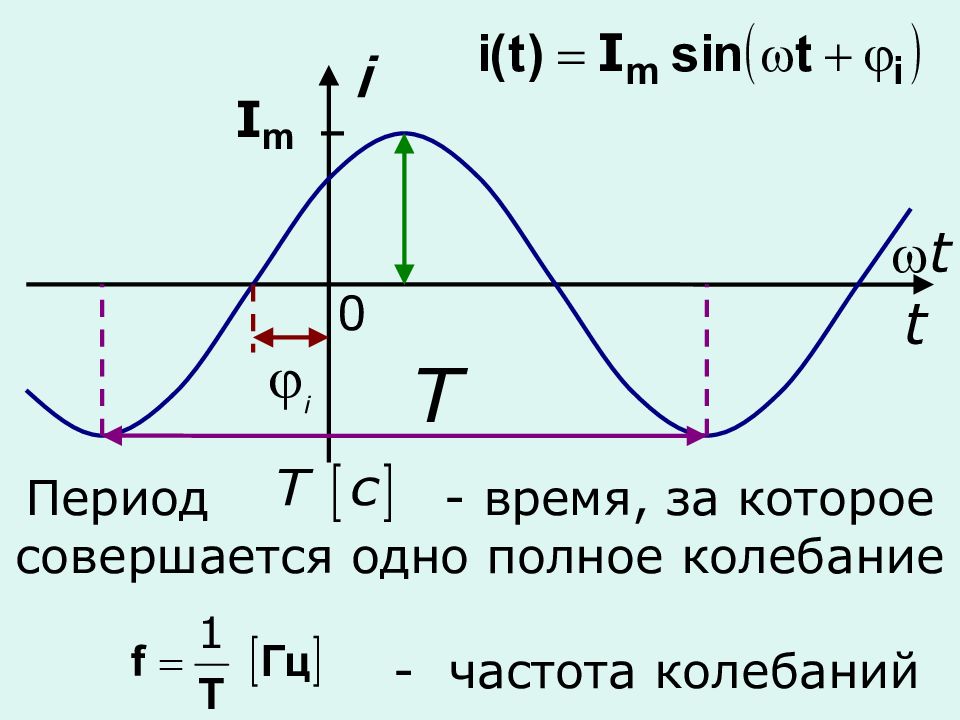

Период - время, за которое совершается одно полное колебание - частота колебаний

Изображение слайда

Слайд 8

Угловая частота [рад/ c ]– скорость изменения текущей фазы

Изображение слайда

Слайд 9

Мгновенное значение - значение функции в произвольный момент времени

Изображение слайда

Слайд 10

Действующее значение тока Действующим значением переменного тока называется такой постоянный ток, который за период времени T на сопротивлении R выделяет такое же количество энергии, что и данный переменный ток.

Изображение слайда

Слайд 11

действующее значение: Измерительные приборы показывают действующие значения токов и напряжений

Изображение слайда

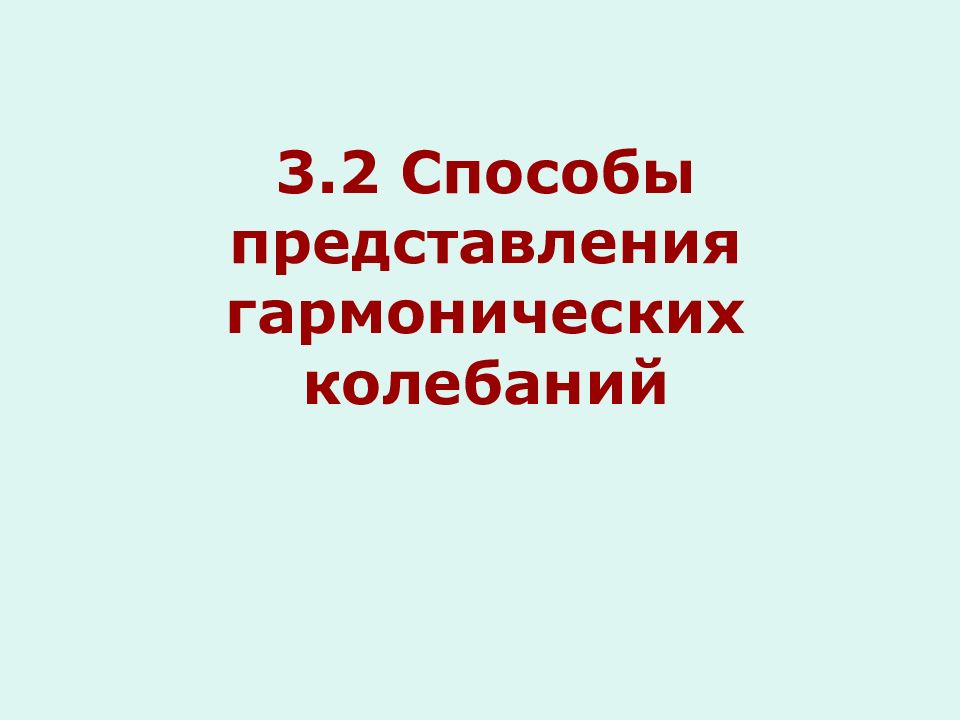

Слайд 12: 3.2 Способы представления гармонических колебаний

Изображение слайда

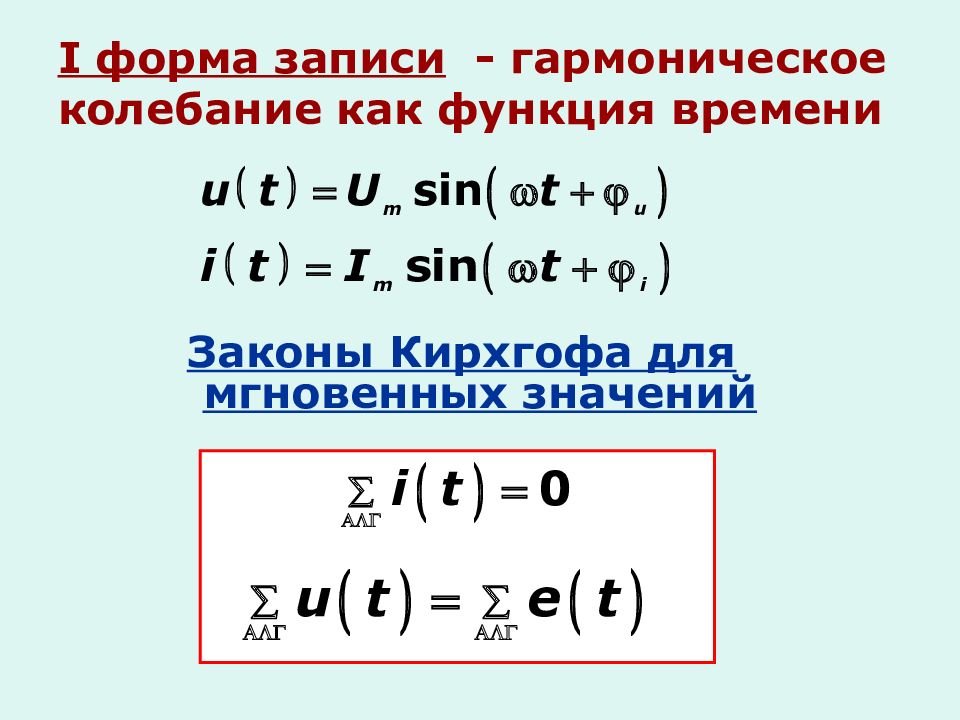

Законы Кирхгофа для мгновенных значений

Изображение слайда

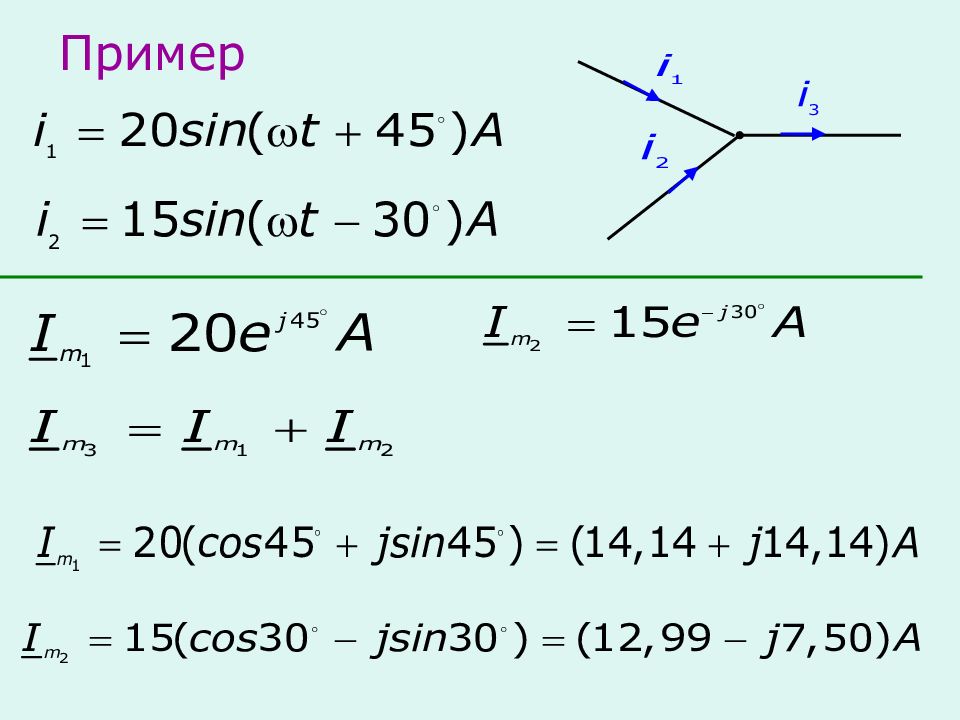

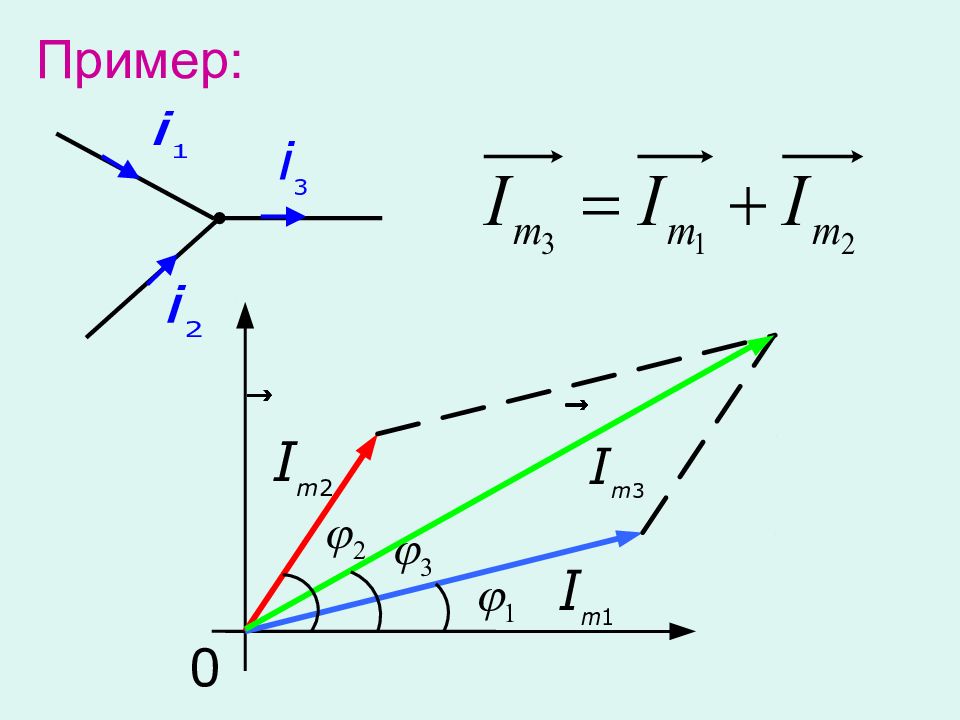

Слайд 14: Пример :

Изображение слайда

Слайд 15

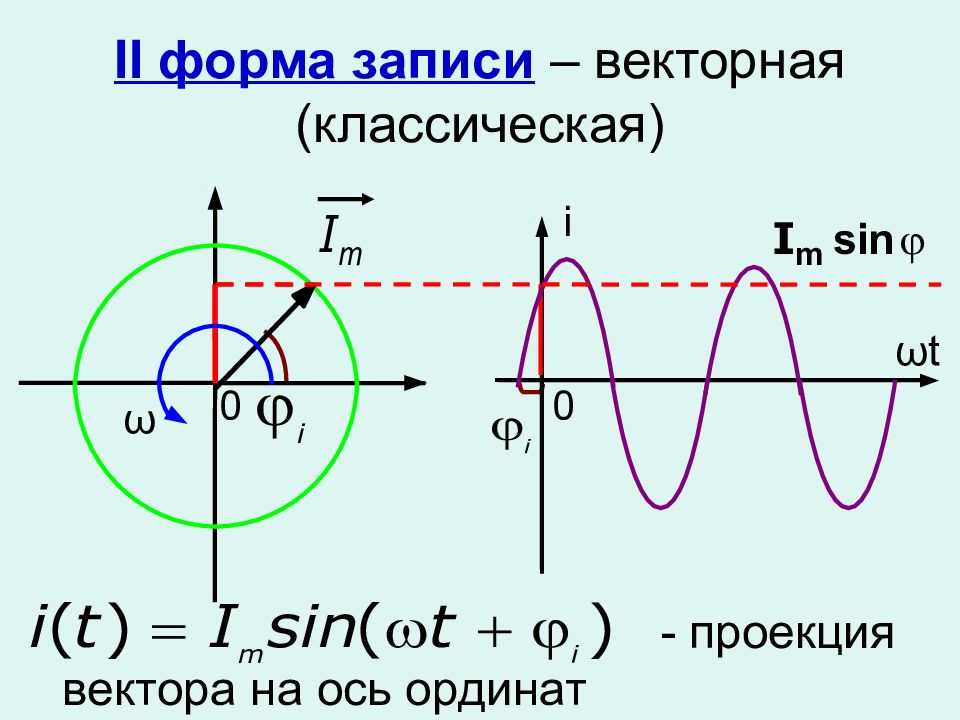

II форма записи – векторная (классическая) i ω t ω - проекция вектора на ось ординат

Изображение слайда

Слайд 16

Пример:

Изображение слайда

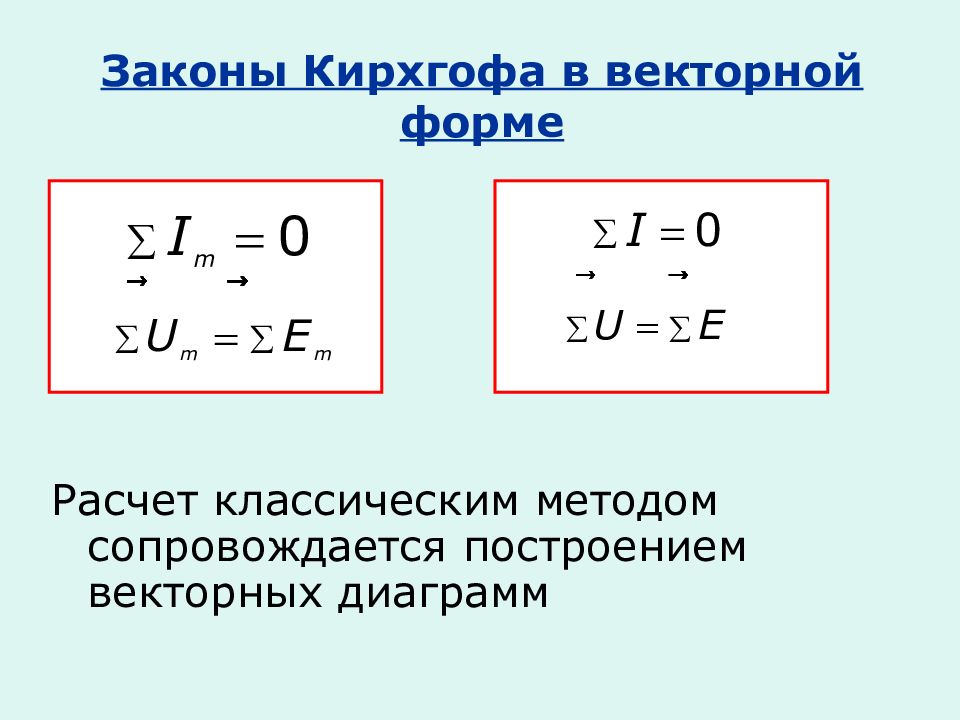

Расчет классическим методом сопровождается построением векторных диаграмм

Изображение слайда

Слайд 18: III форма записи - символическая

Информация о гармоническом колебании заключена в длине вектора и его начальной фазе Действия над векторами можно заменить действиями над комплексными числами +j +1 A

Изображение слайда

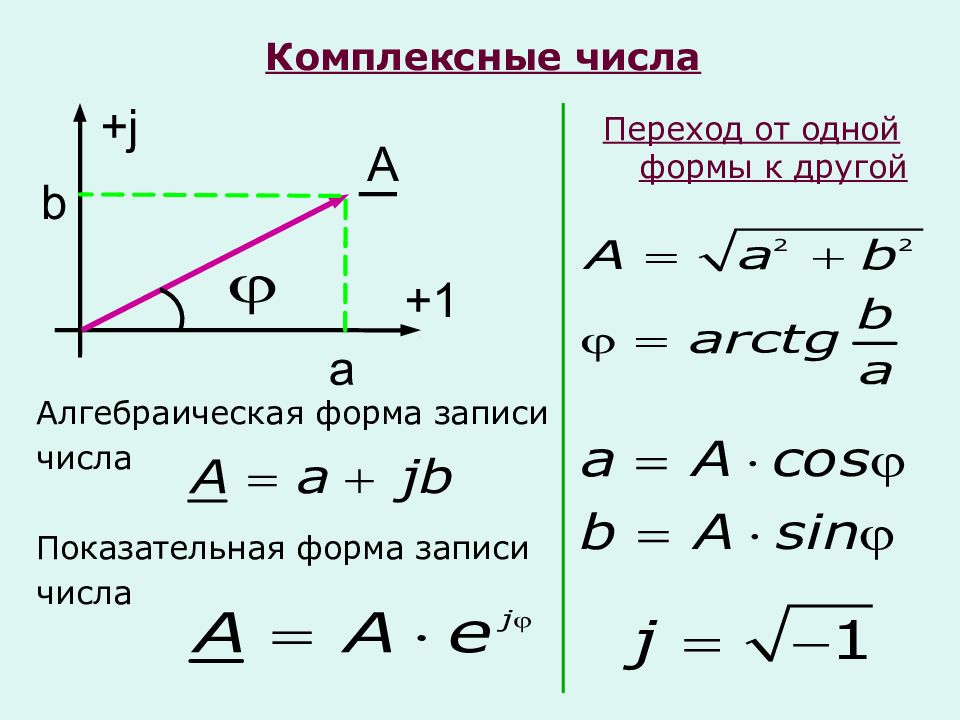

Слайд 19: Комплексные числа

Алгебраическая форма записи числа Показательная форма записи числа Переход от одной формы к другой +j +1 b a A

Изображение слайда

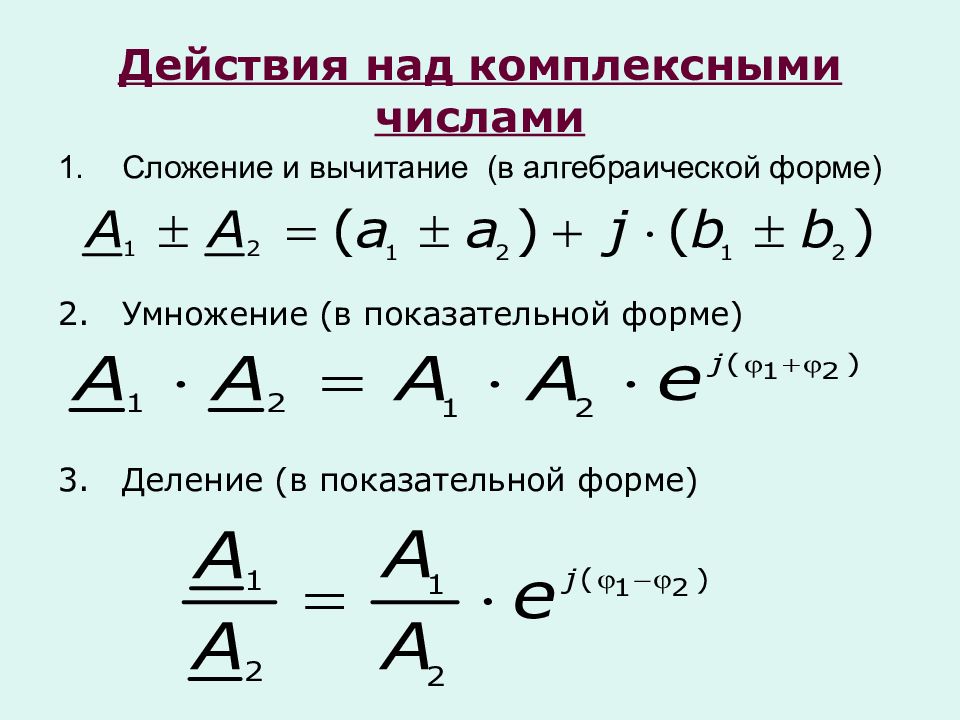

Слайд 20: Действия над комплексными числами

Сложение и вычитание (в алгебраической форме) Умножение (в показательной форме) Деление (в показательной форме)

Изображение слайда

Слайд 21

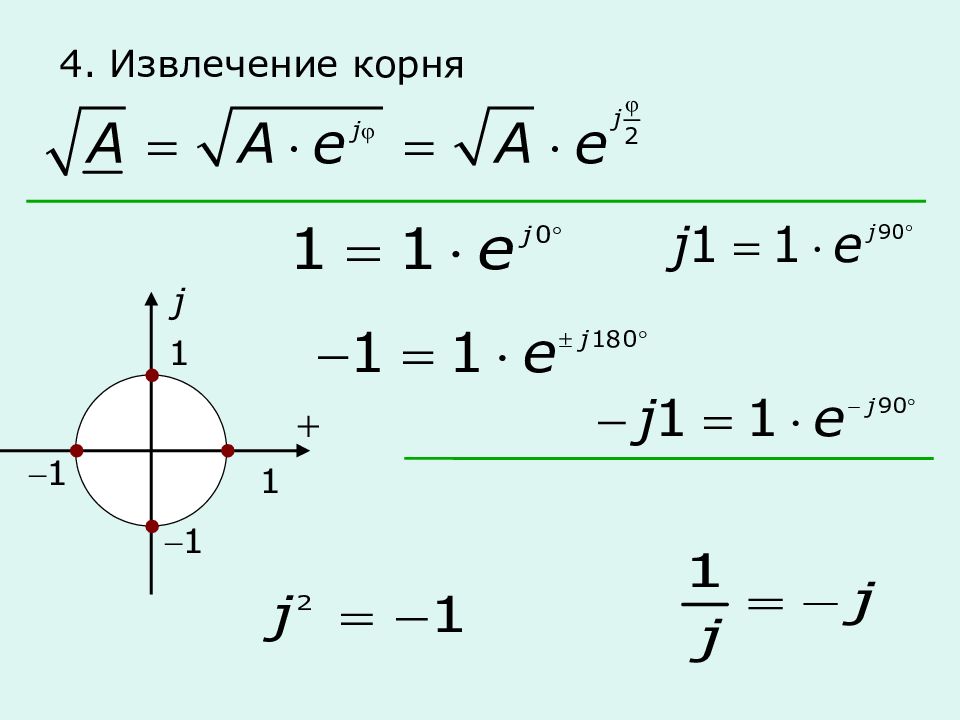

4. Извлечение корня

Изображение слайда

Слайд 22: Комплексно-сопряженные числа

Изображение слайда

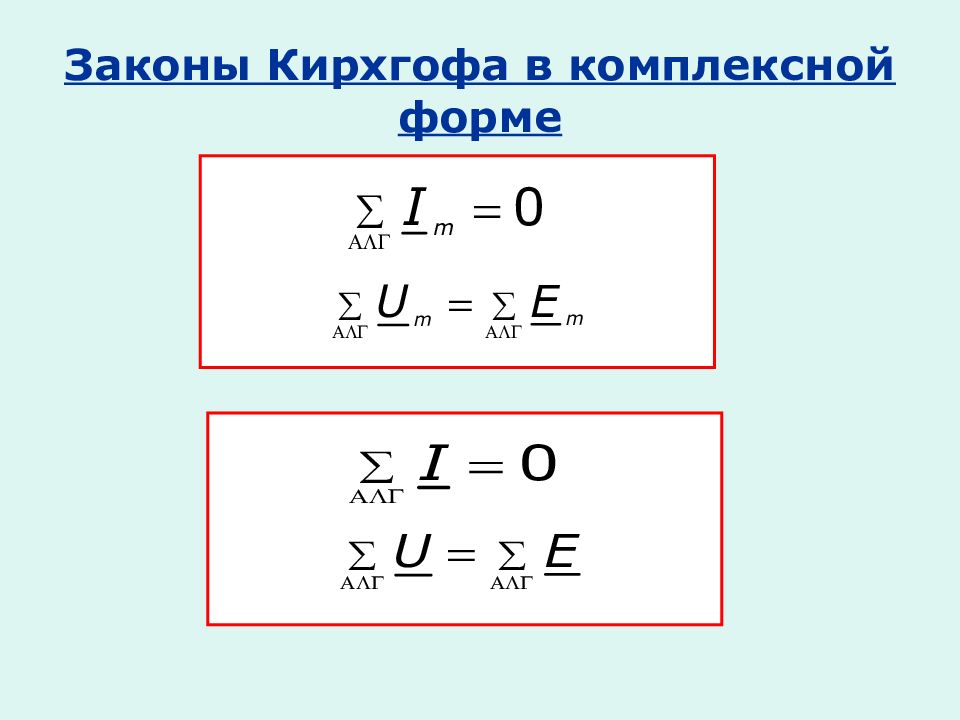

Слайд 23: Законы Кирхгофа в комплексной форме

Изображение слайда

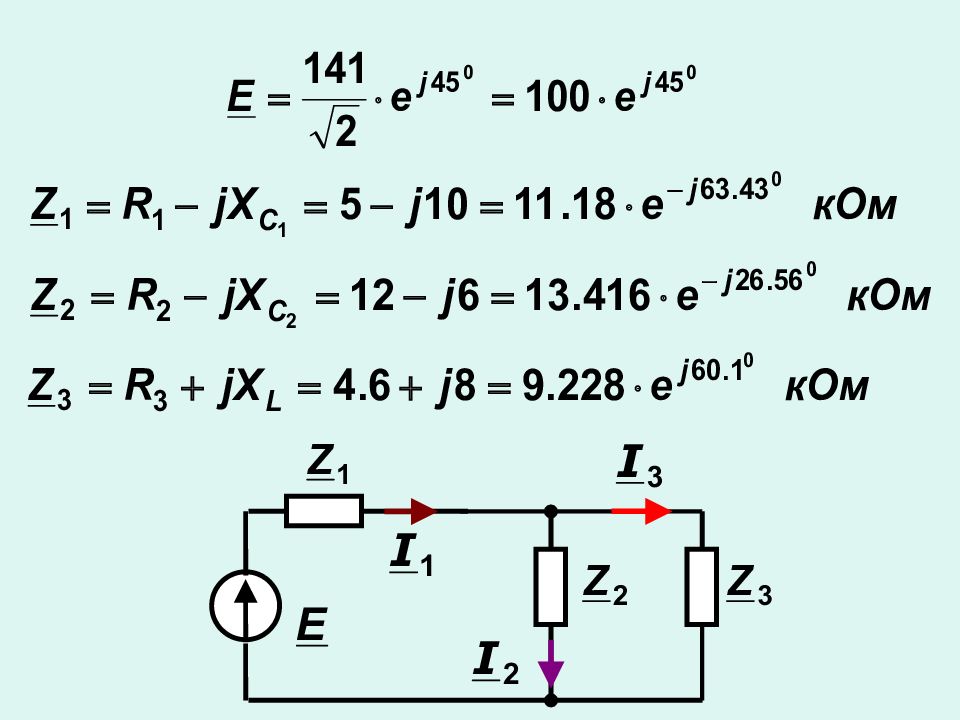

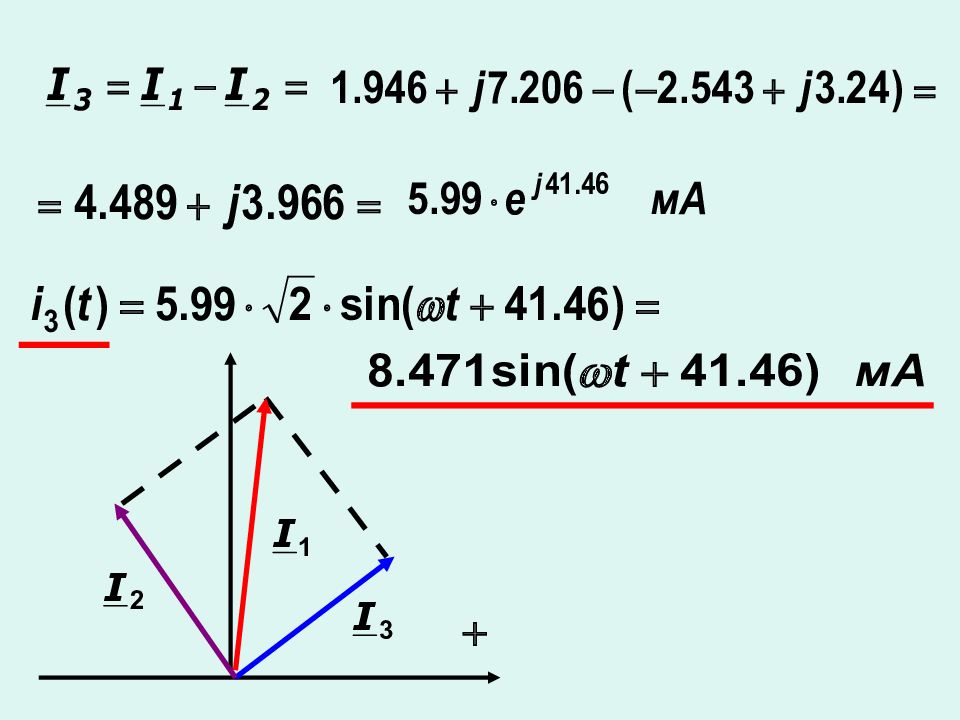

Слайд 24: Пример

Изображение слайда

Слайд 25

Изображение слайда

Слайд 26: 3.3 Сопротивление в цепи синусоидального тока

Изображение слайда

Слайд 27

Для мгновенных значений Ток и напряжение на сопротивлении совпадают по фазе

Изображение слайда

Слайд 28

Изображение слайда

Слайд 29

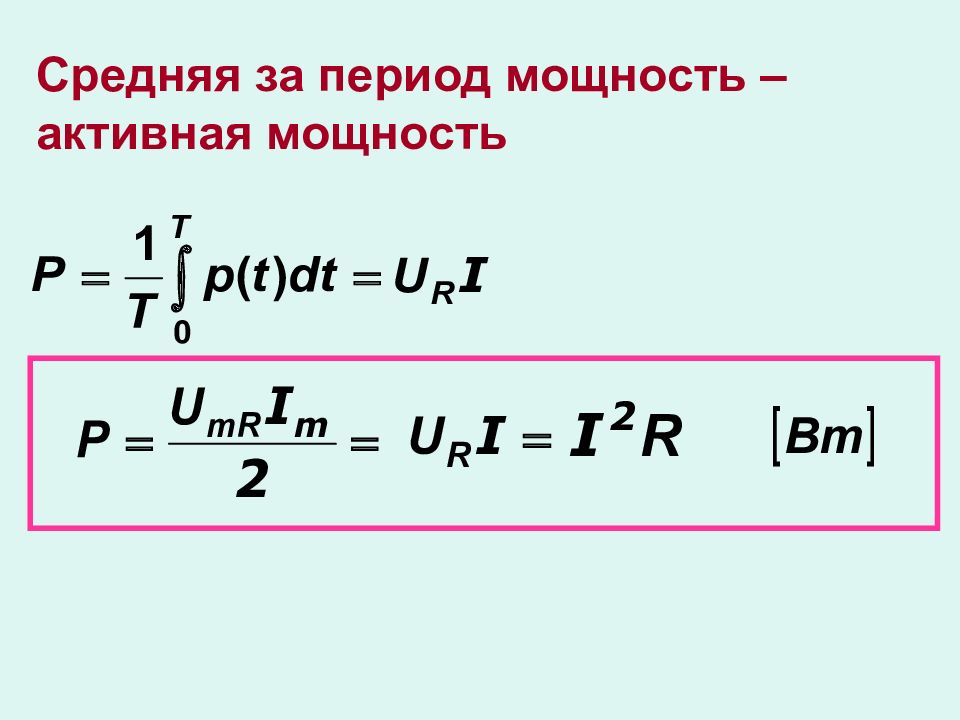

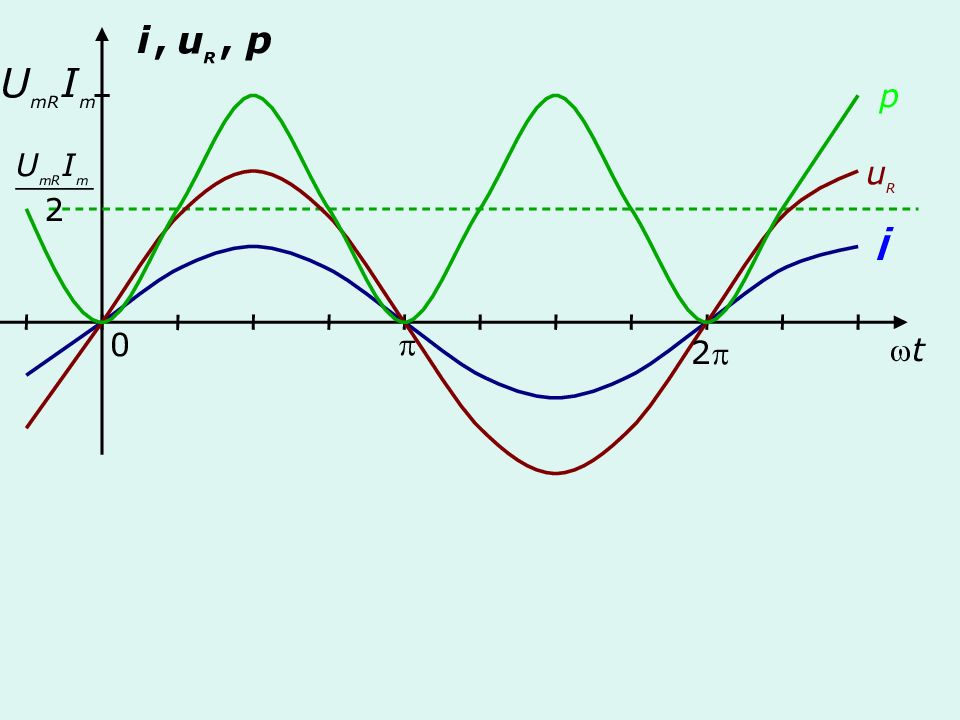

Средняя за период мощность – активная мощность

Изображение слайда

Слайд 30

Векторная диаграмма + j 1 Символический метод расчета :

Изображение слайда

Слайд 31: 3.4 Индуктивность в цепи синусоидального тока

Изображение слайда

Слайд 32

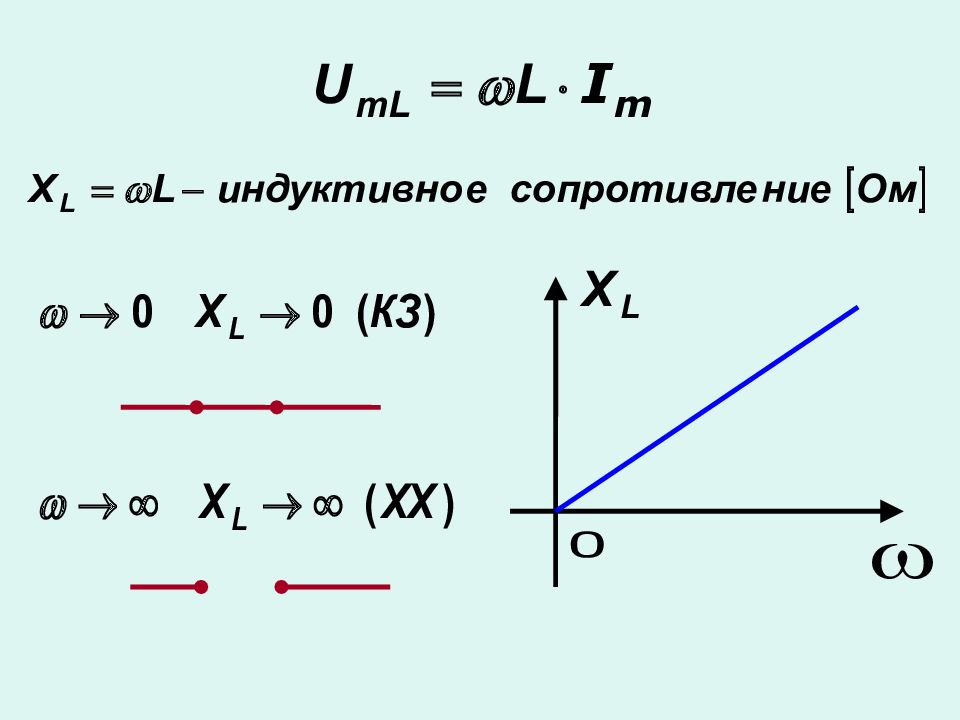

Для мгновенных значений Напряжение на индуктивности опережает ток на 90 °

Изображение слайда

Слайд 33

Изображение слайда

Слайд 34

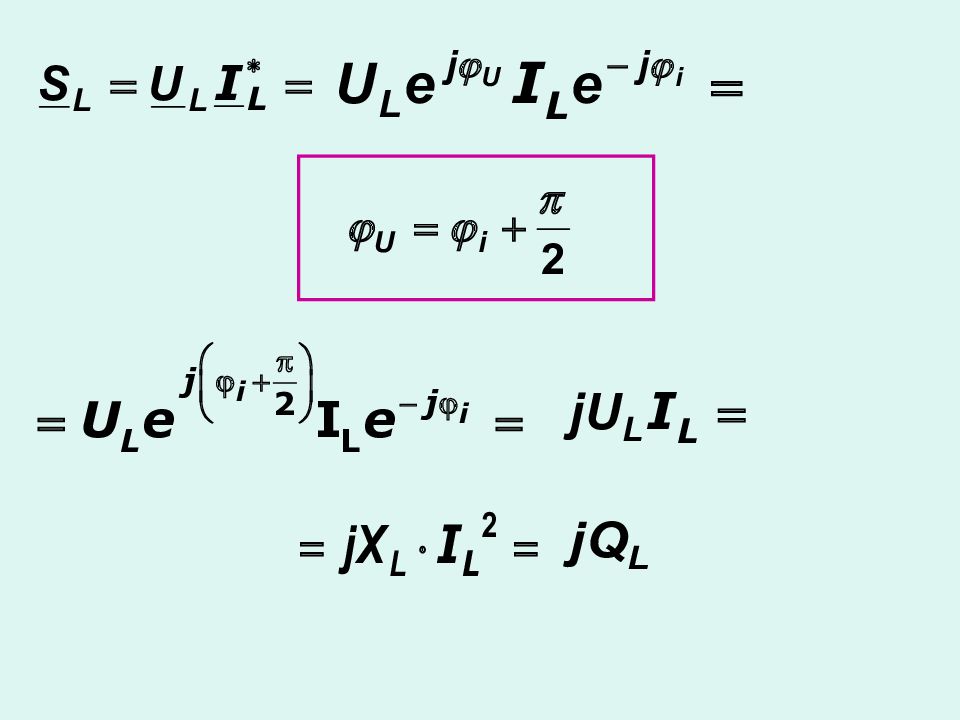

Мгновенная мощность Амплитудное значение мгновенной мощности – реактивная мощность в индуктивности. Среднее значение мощности за период равно нулю.

Изображение слайда

Слайд 35

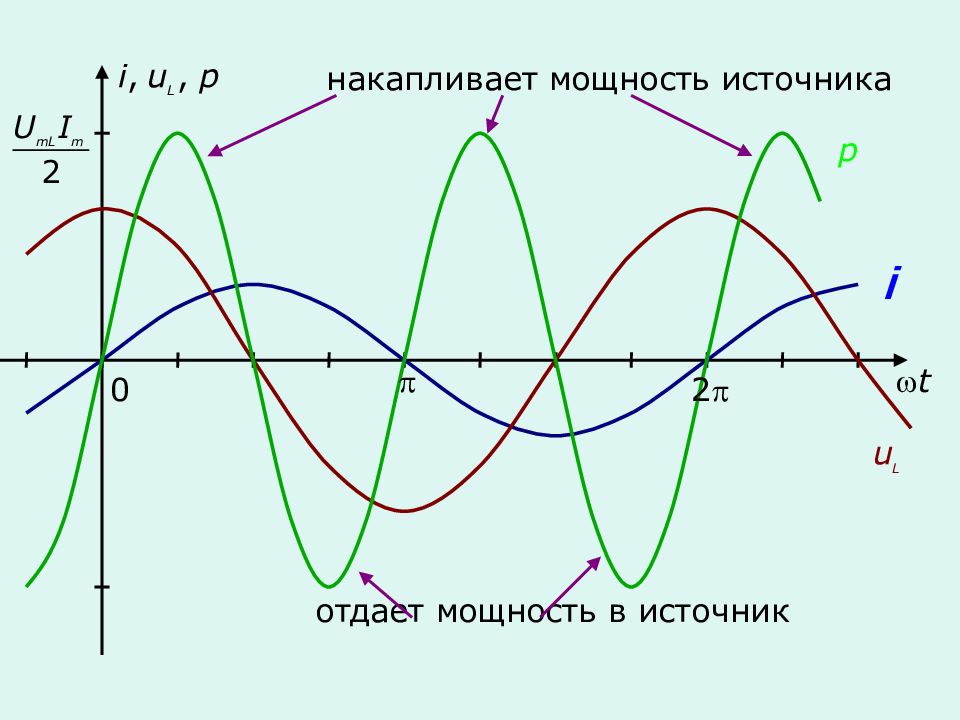

накапливает мощность источника отдает мощность в источник

Изображение слайда

Слайд 36

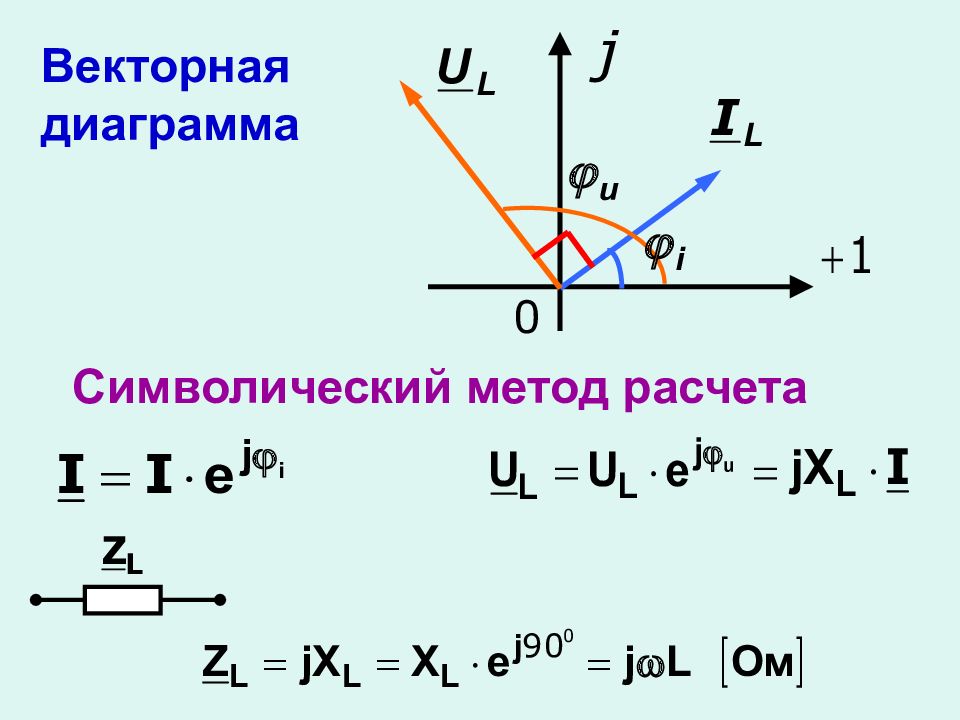

Векторная диаграмма Символический метод расчета

Изображение слайда

Слайд 37: 3.5 Емкость в цепи синусоидального тока

Изображение слайда

Слайд 38

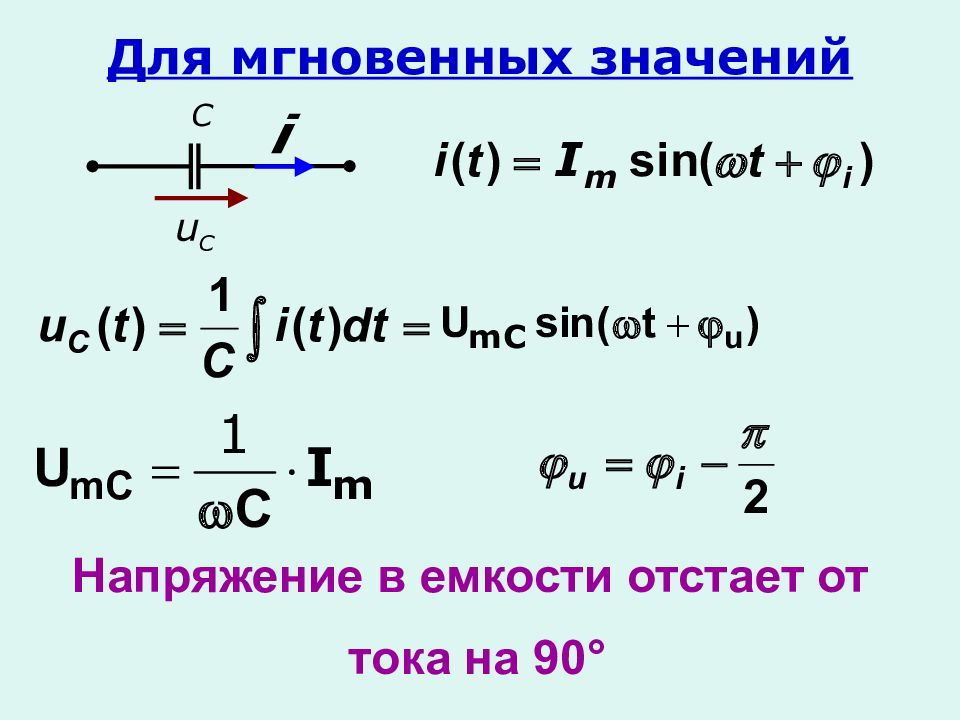

Для мгновенных значений Напряжение в емкости отстает от тока на 90 °

Изображение слайда

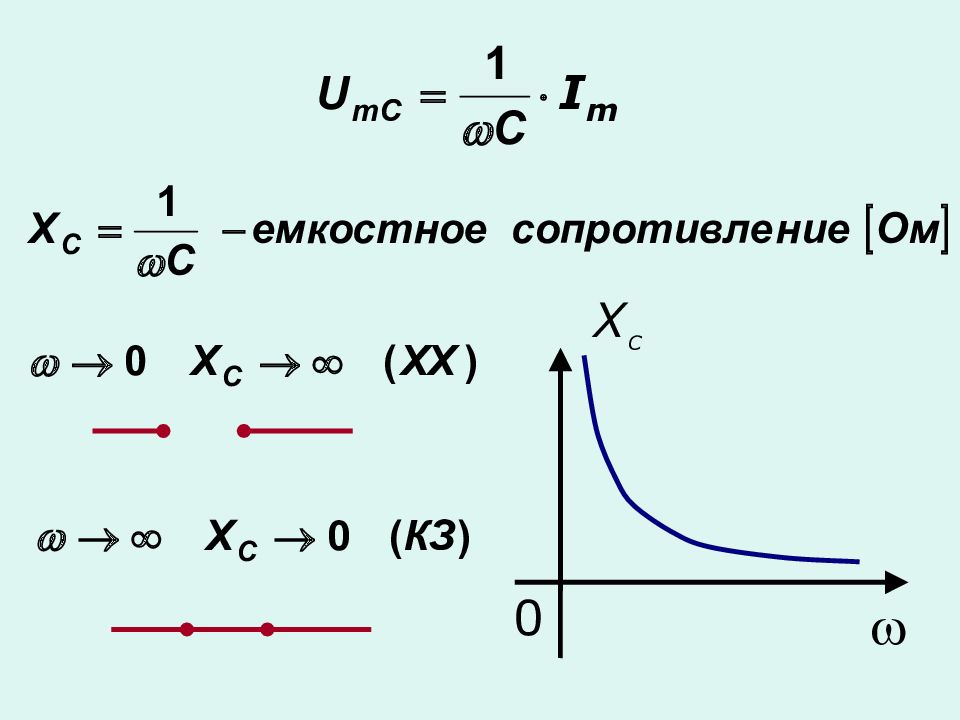

Слайд 39

Изображение слайда

Слайд 40

Мгновенная мощность Среднее значение мощности за период равно нулю. Амплитудное значение мгновенной мощности – реактивная мощность в емкости.

Изображение слайда

Слайд 41

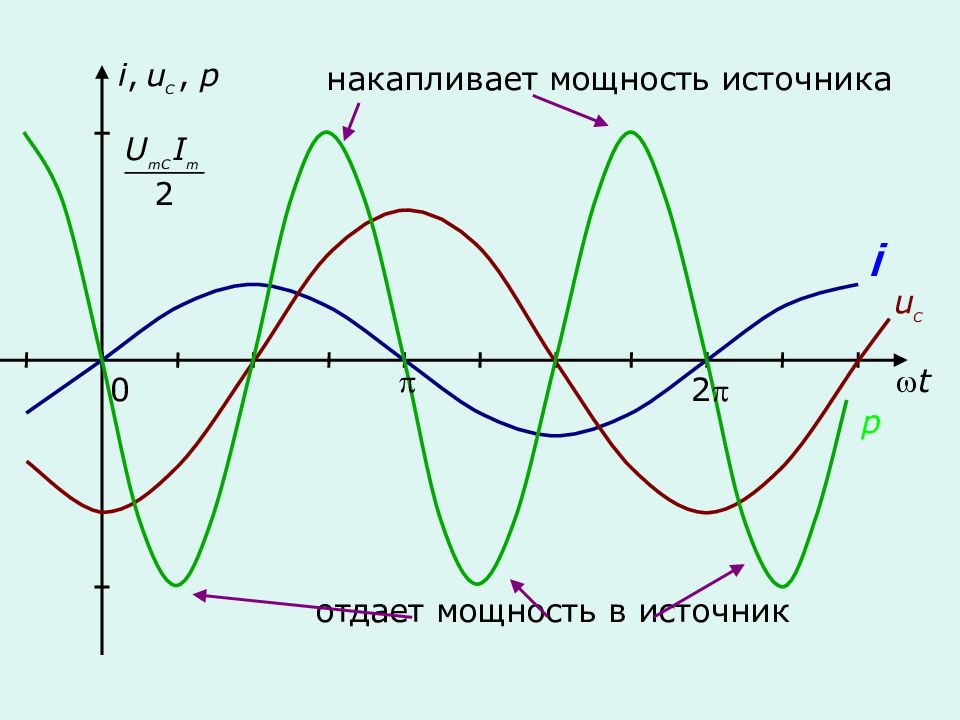

накапливает мощность источника отдает мощность в источник

Изображение слайда

Слайд 42

Векторная диаграмма Символический метод расчета

Изображение слайда

Слайд 43: 3. 6 Последовательное соединение R,L,C

Изображение слайда

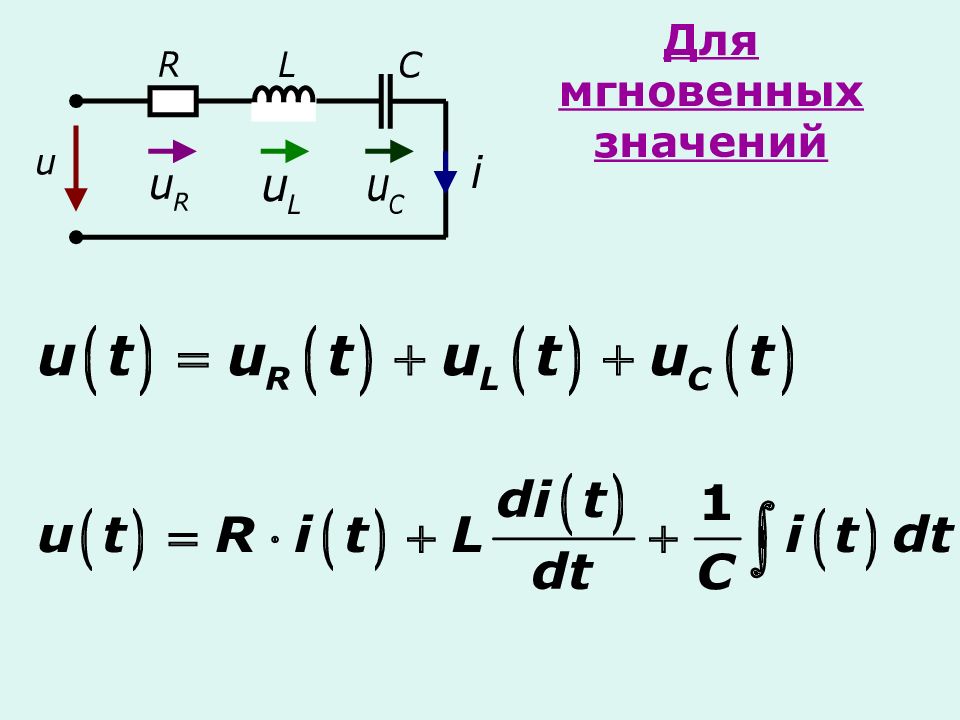

Слайд 44: Для мгновенных значений

Изображение слайда

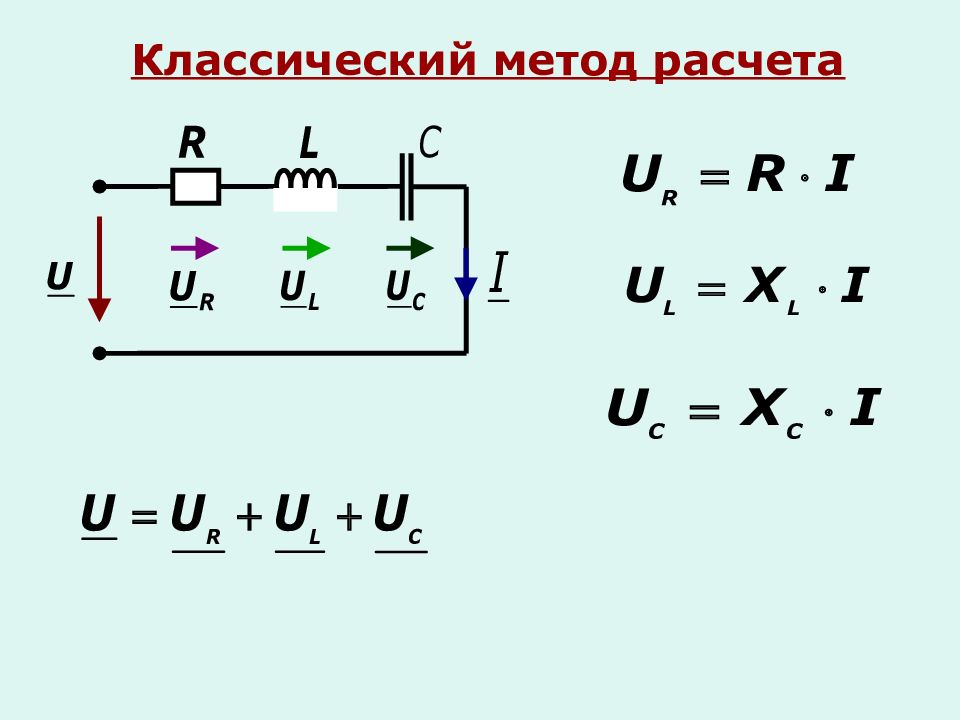

Слайд 45: Классический метод расчета

Изображение слайда

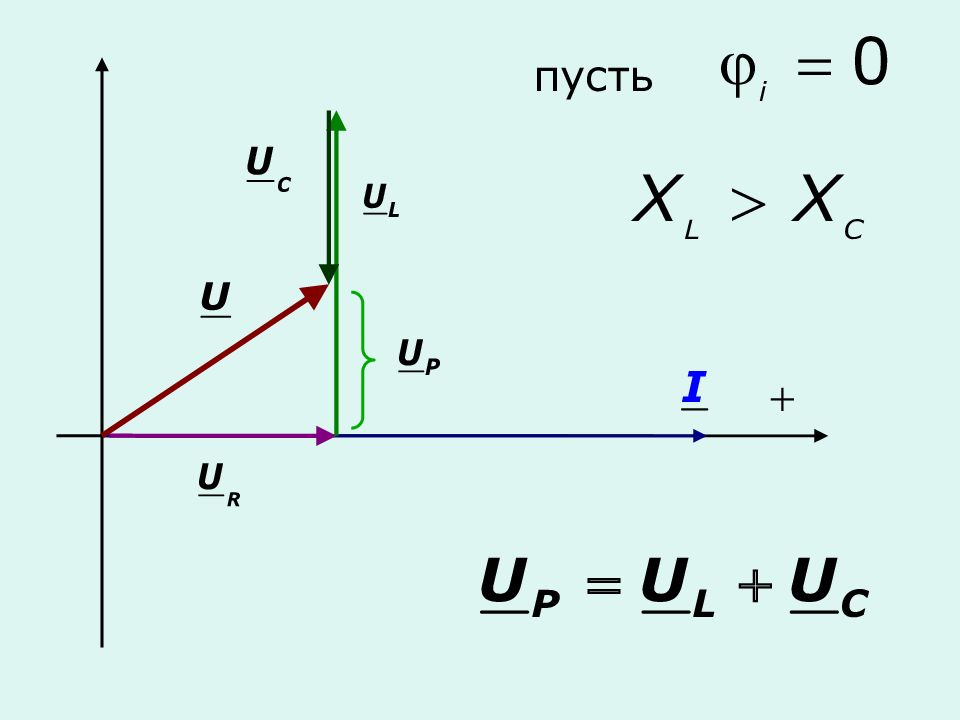

Слайд 46: пусть

Изображение слайда

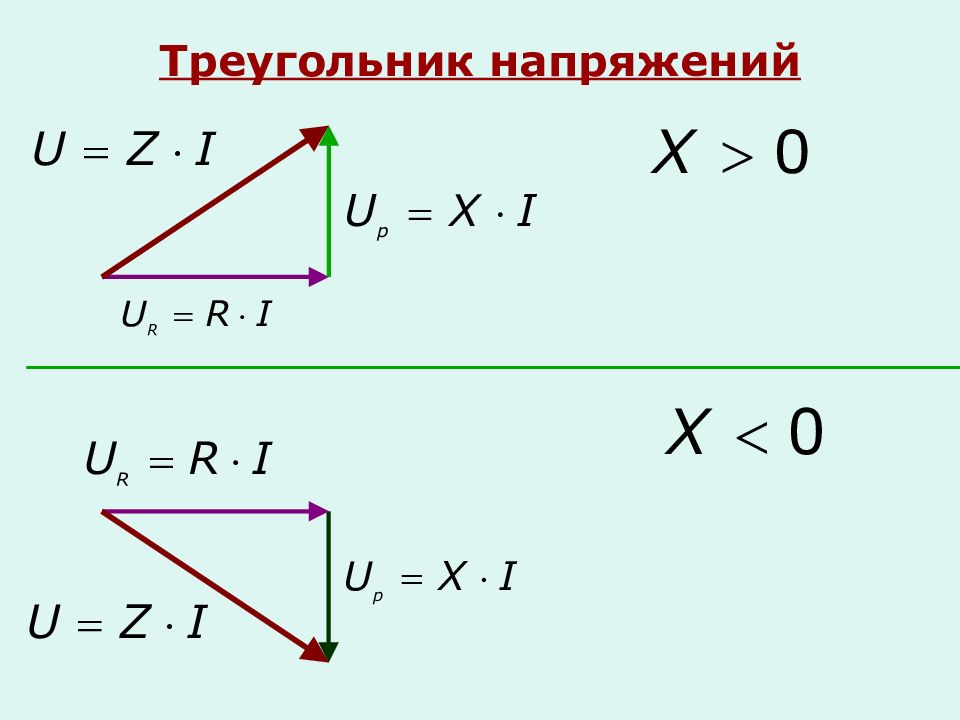

Слайд 47: Треугольник напряжений

Изображение слайда

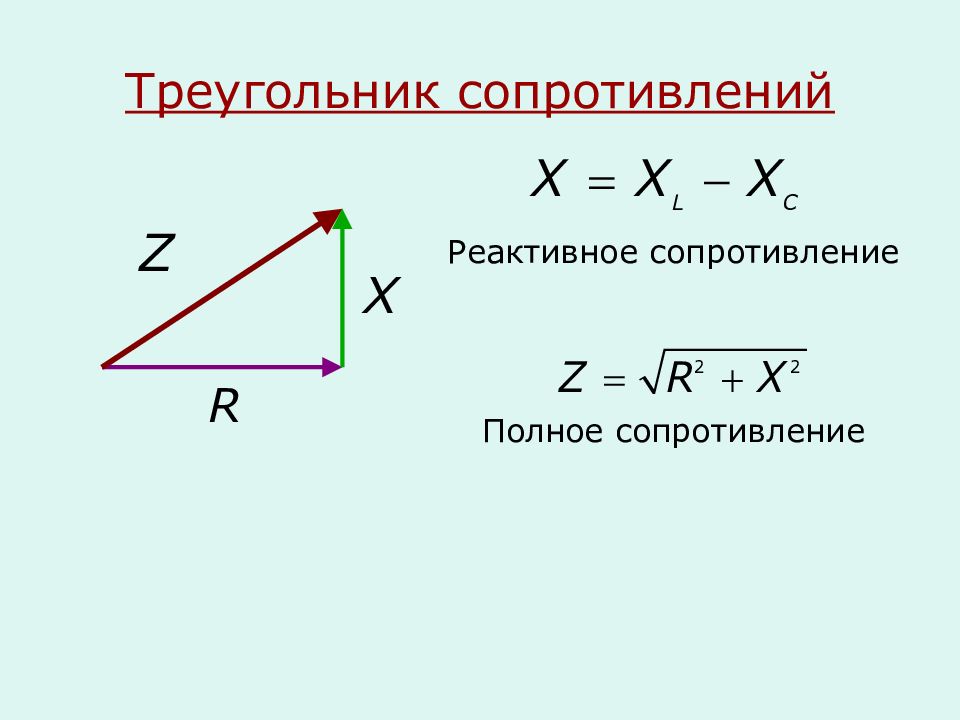

Слайд 48: Треугольник сопротивлений

Реактивное сопротивление Полное сопротивление

Изображение слайда

Слайд 49

Треугольник мощностей

Изображение слайда

Слайд 50: Коэффициент мощности

Чтобы достичь максимума коэффициента мощности, нужно:

Изображение слайда

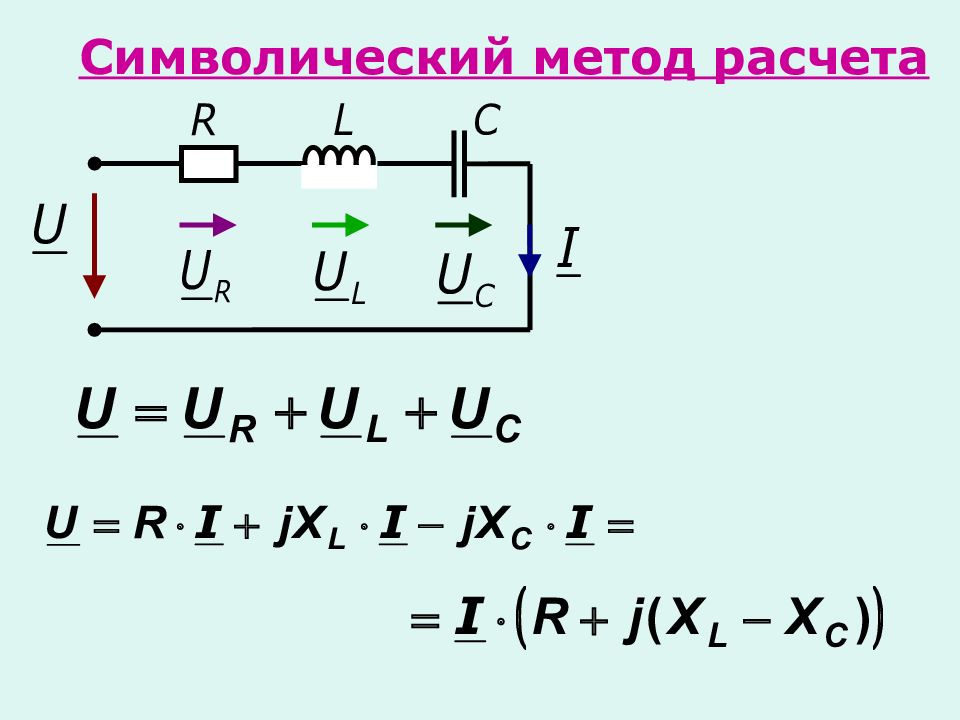

Слайд 51: Символический метод расчета

Изображение слайда

Слайд 52

Изображение слайда

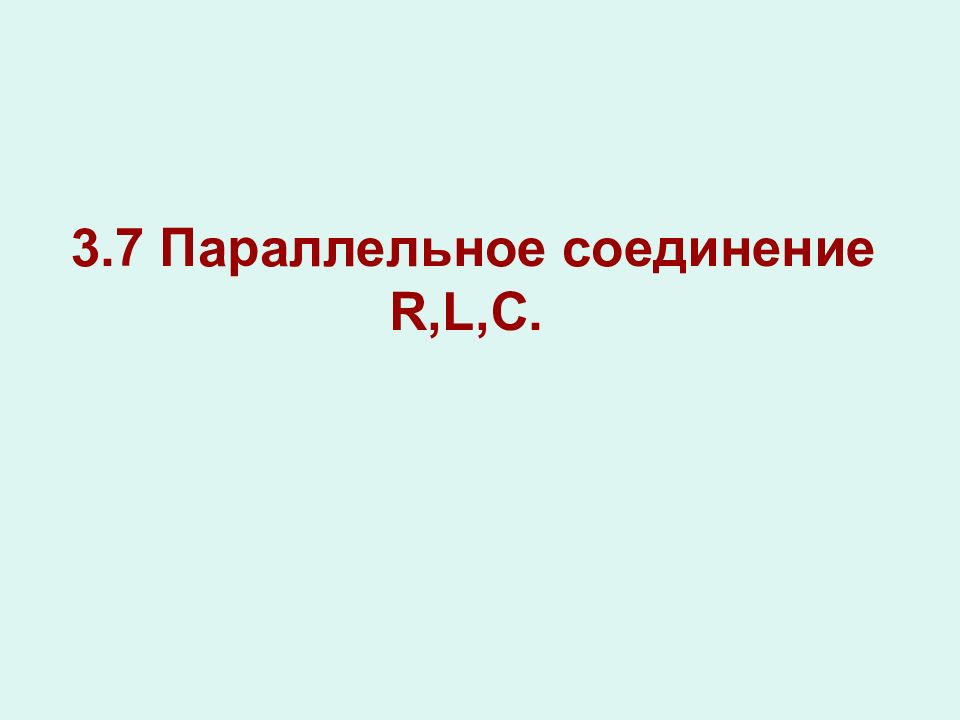

Слайд 53: 3.7 Параллельное соединение R,L,C

Изображение слайда

Слайд 54: Для мгновенных значений

Изображение слайда

Слайд 55: Классический метод расчета

- активная проводимость - индуктивная проводимость - емкостная проводимость

Изображение слайда

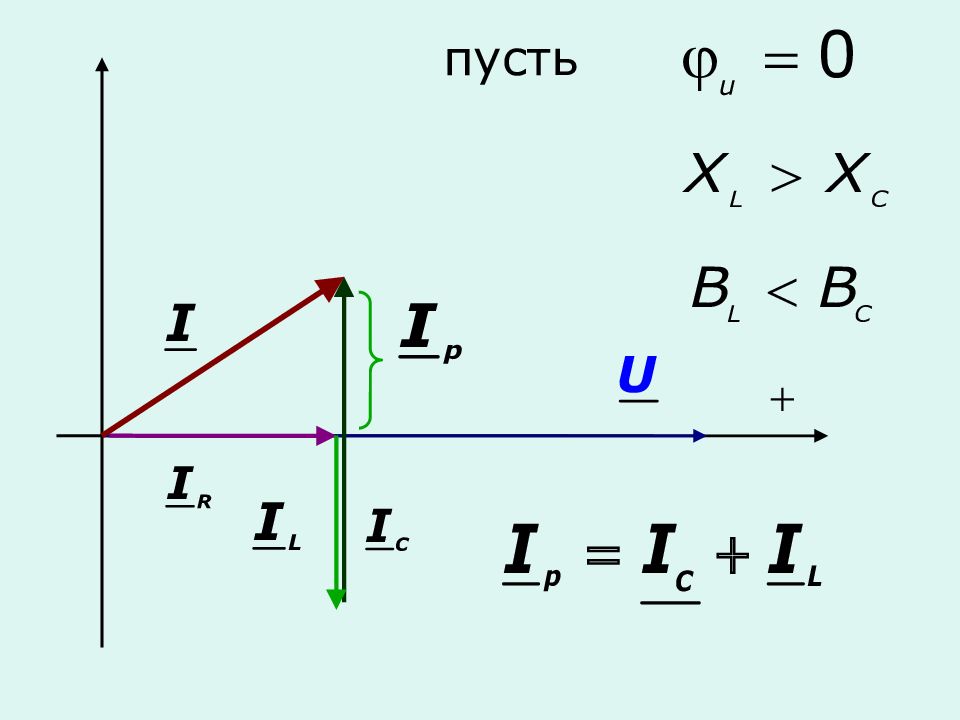

Слайд 56: пусть

Изображение слайда

Слайд 57: Треугольник проводимостей

Реактивная проводимость Полная проводимость

Изображение слайда

Слайд 58: Символический метод расчета

Изображение слайда

Слайд 59: 3.8 Расчет сложных цепей синусоидального тока

Изображение слайда

Слайд 60: Алгоритм расчета

Обозначить токи в ветвях Записать значения источников в символической форме Найти комплексные сопротивления ветвей Определить токи любым методом Записать выражения для мгновенных значений токов

Изображение слайда

Слайд 61: Сумма комплексных мощностей, отдаваемых независимыми источниками, равна сумме комплексных мощностей, потребляемых остальными элементами электрической цепи

Баланс мощностей

Изображение слайда

Слайд 62

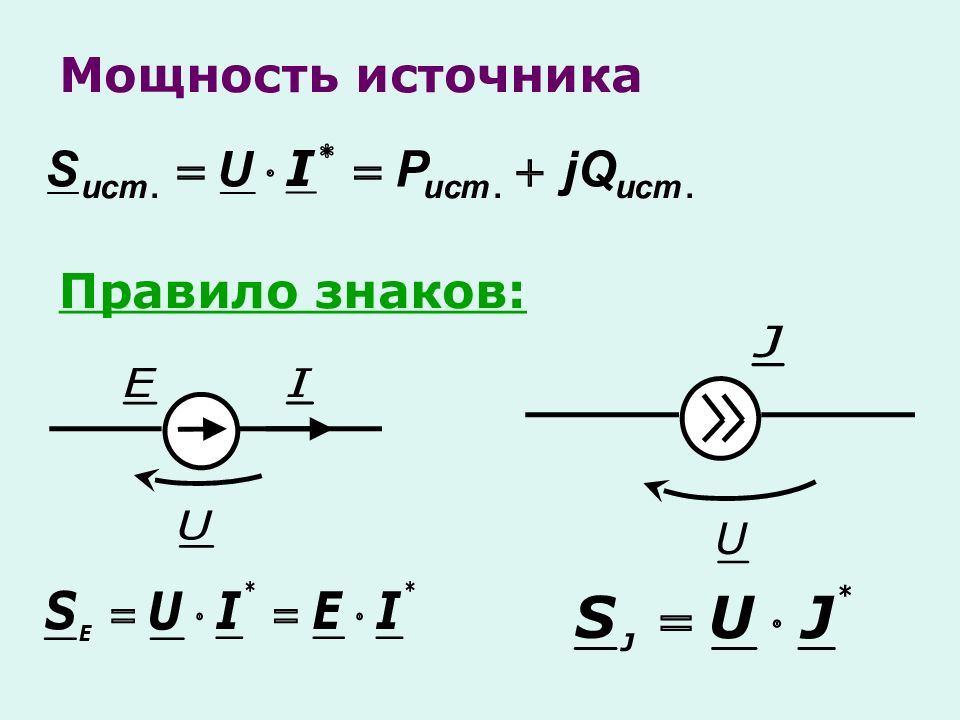

Мощность источника Правило знаков:

Изображение слайда

Слайд 63: Мощности потребителей

Изображение слайда

Слайд 64

Изображение слайда

Слайд 65

Изображение слайда

Слайд 66

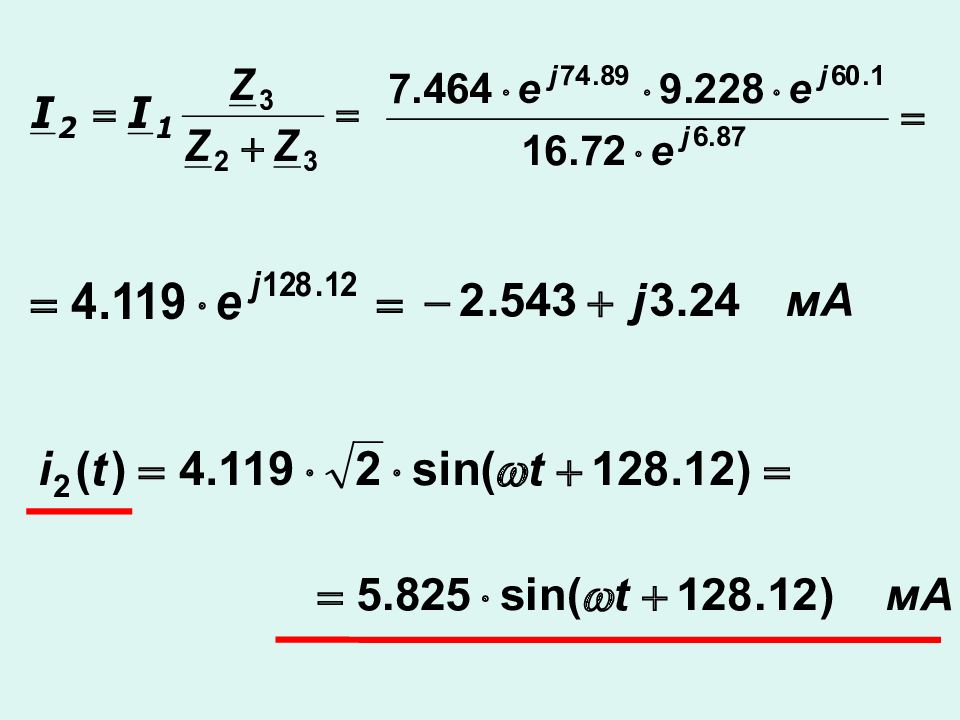

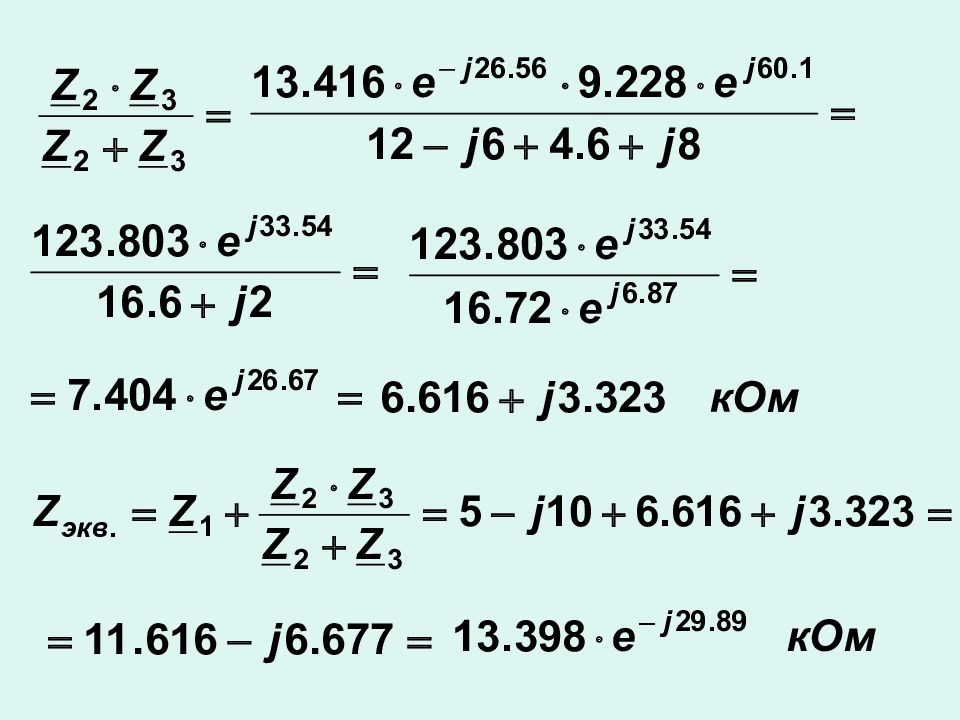

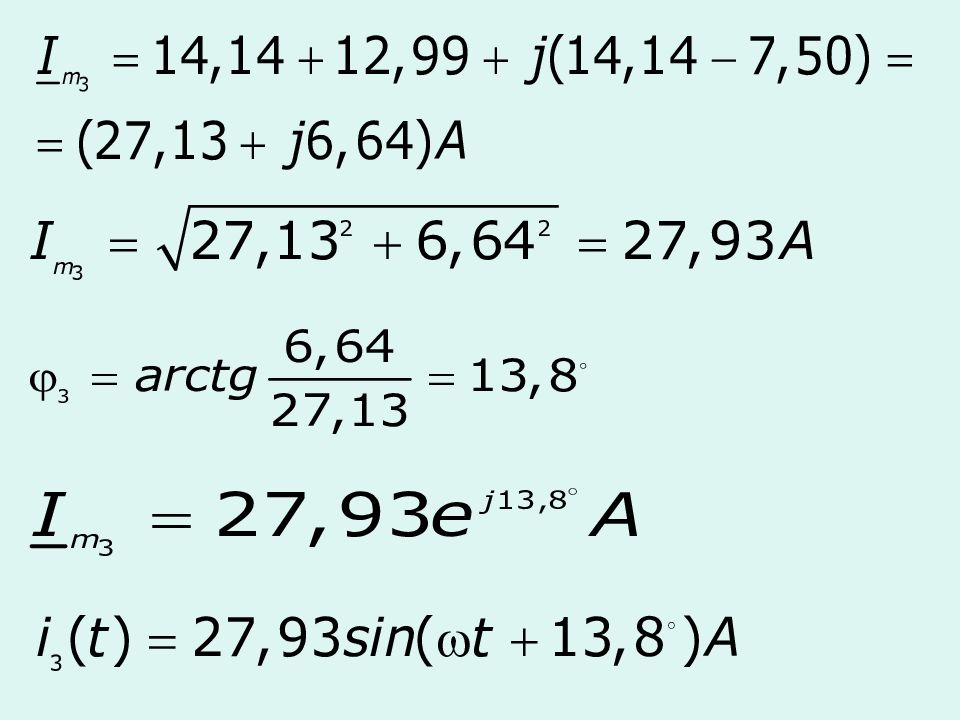

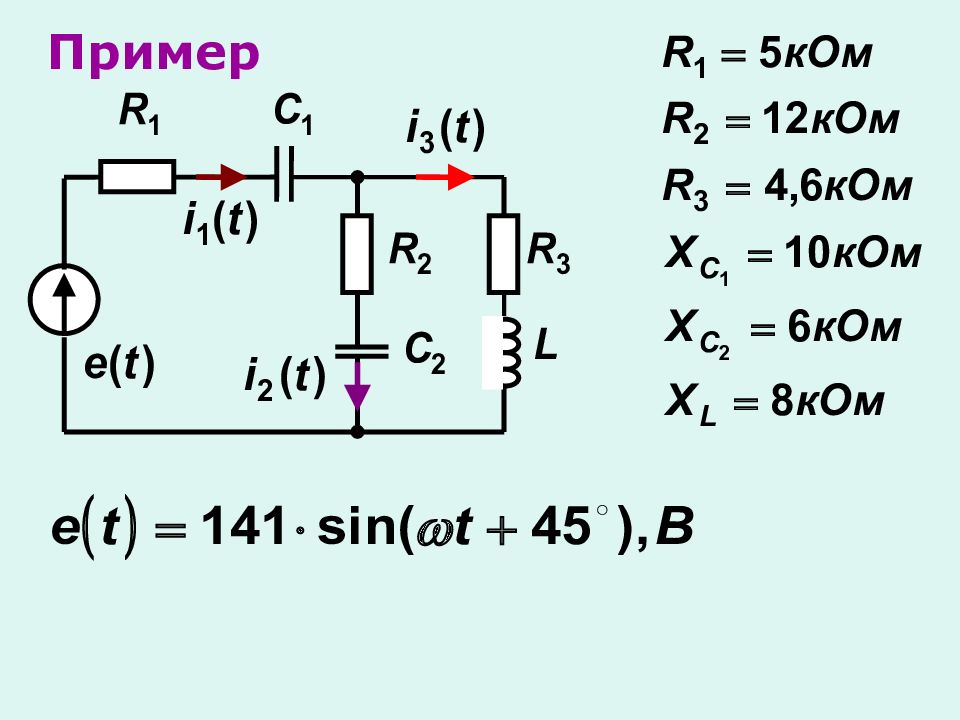

Пример

Изображение слайда

Слайд 67

Изображение слайда

Слайд 68

Изображение слайда

Слайд 69

Изображение слайда

Слайд 70

Изображение слайда

Слайд 71

Изображение слайда

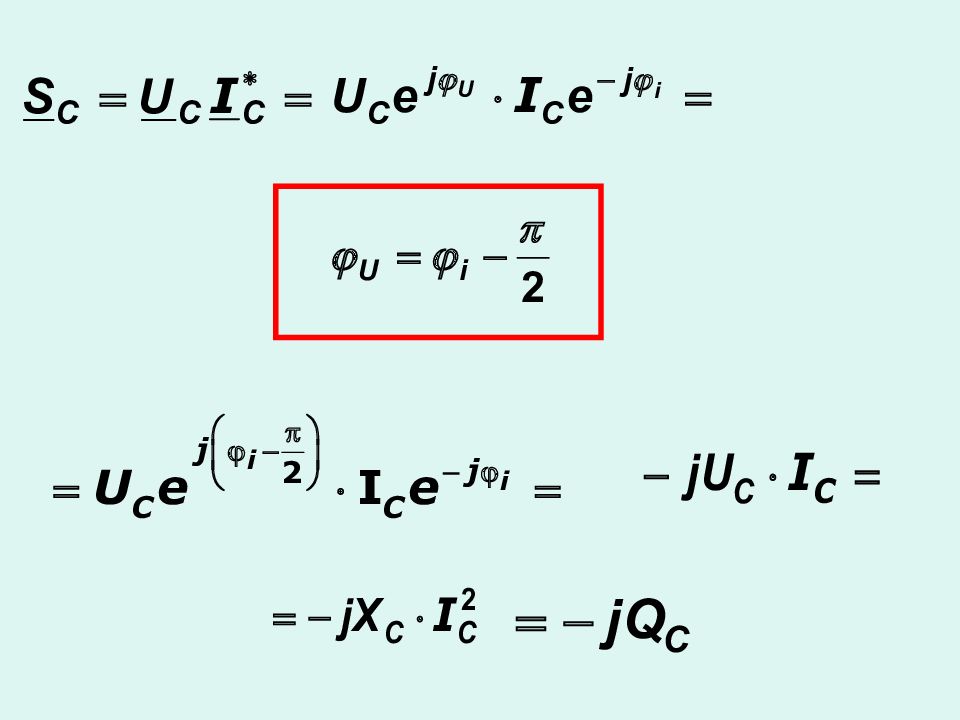

Слайд 72: Комплексная мощность источника:

Изображение слайда

Слайд 73: Потребляемая активная мощность

Изображение слайда

Слайд 74: Потребляемая реактивная мощность

Изображение слайда

Слайд 75: 3. 9 Условие передачи максимальной активной мощности в комплексную нагрузку

Изображение слайда

Слайд 76

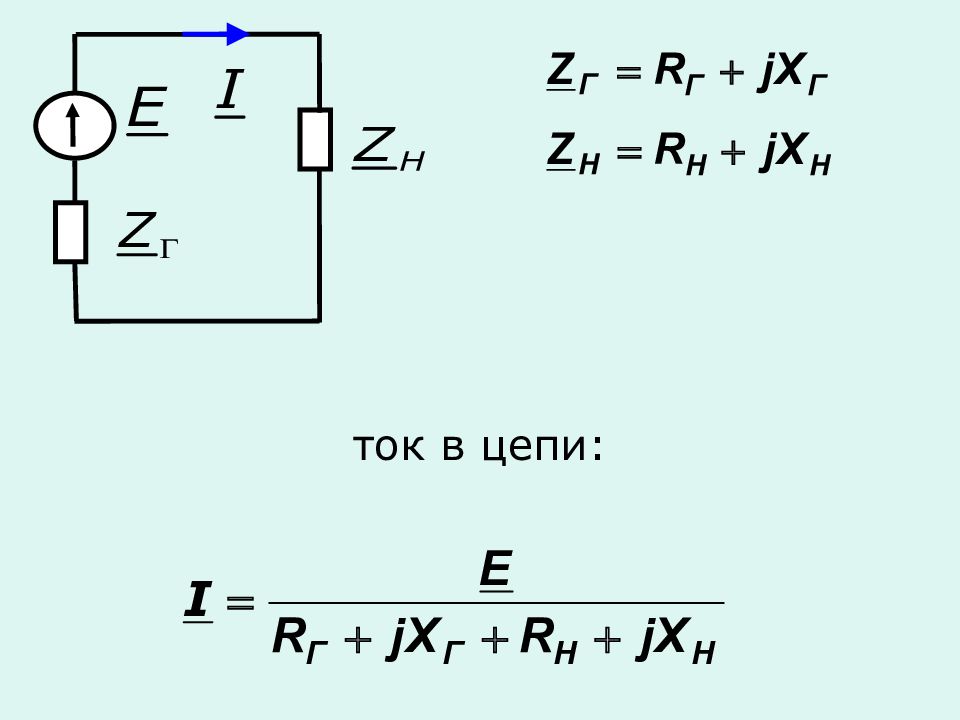

ток в цепи:

Изображение слайда

Слайд 77

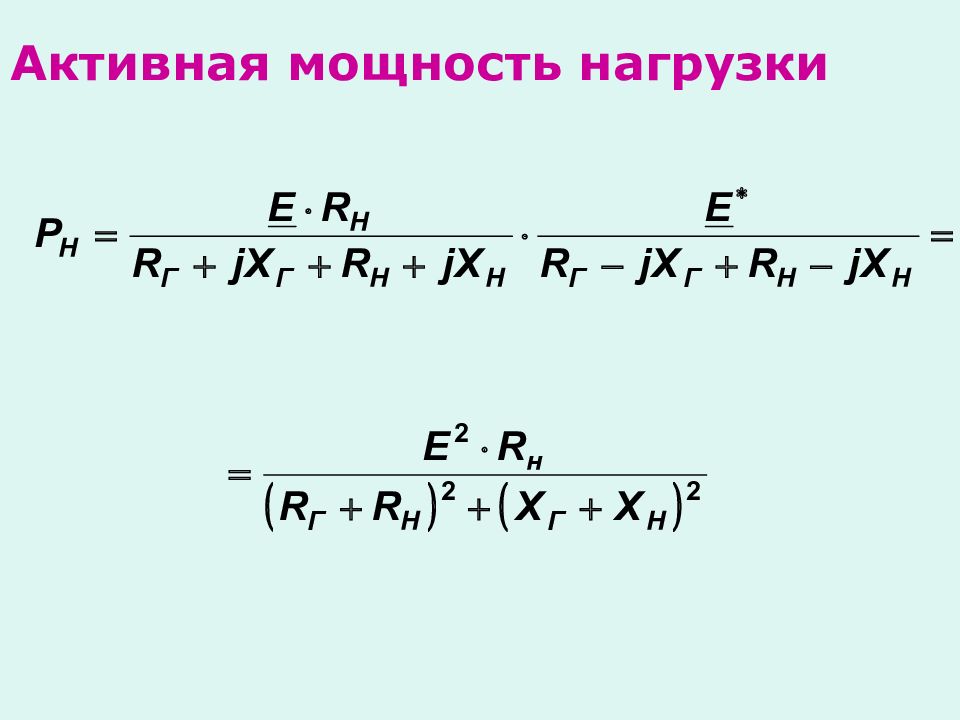

Активная мощность нагрузки

Изображение слайда

Слайд 78: Максимальная мощность от значения реактивной нагрузки

Максимальная мощность от активной части нагрузки

Изображение слайда

Слайд 79: Максимальная активная мощность передается в нагрузку, комплексно- сопряженную с сопротивлением генератора

Изображение слайда

Слайд 80: 3.10 Цепи со взаимной индукцией

Изображение слайда

Слайд 81

дана катушка с сердечником, по которой протекает ток i. Он создает магнитный поток Ф, создаваемый одним витком катушки. Явление взаимоиндукции. Взаимная индуктивность.

Изображение слайда

Слайд 82

Потокосцепление ЭДС самоиндукции Напряжение, уравновешивающее ЭДС

Изображение слайда

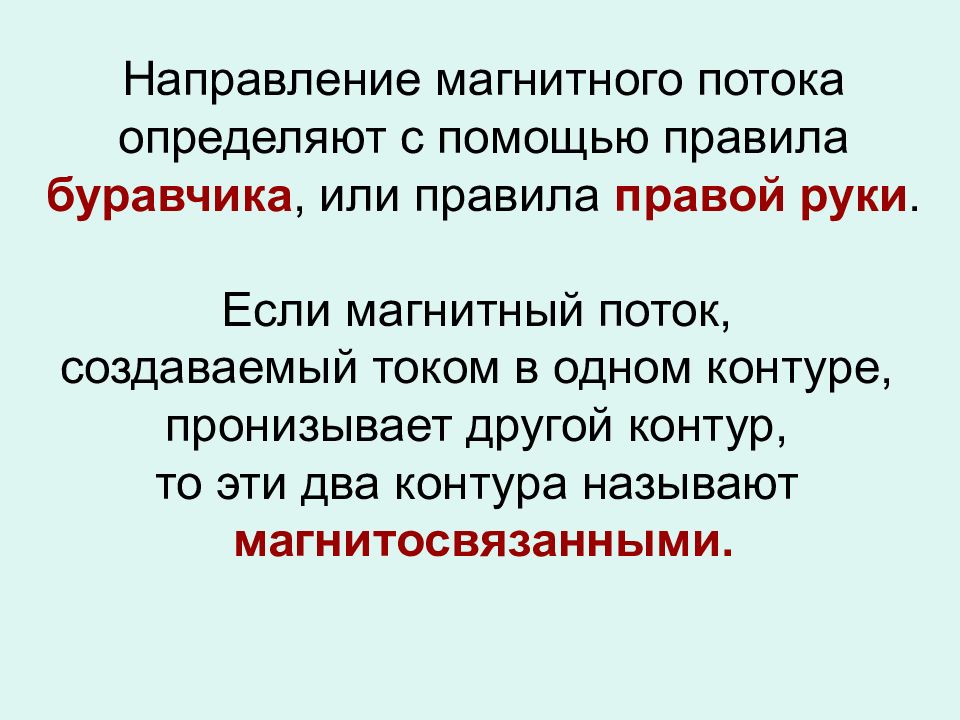

Слайд 83

Направление магнитного потока определяют с помощью правила буравчика, или правила правой руки. Если магнитный поток, создаваемый током в одном контуре, пронизывает другой контур, то эти два контура называют магнитосвязанными.

Изображение слайда

Слайд 84

Рассмотрим 2 катушки, имеющие общий сердечник:

Изображение слайда

Слайд 85

Изображение слайда

Слайд 86

Если ток протекает по второй катушке:

Изображение слайда

Слайд 87

Изображение слайда

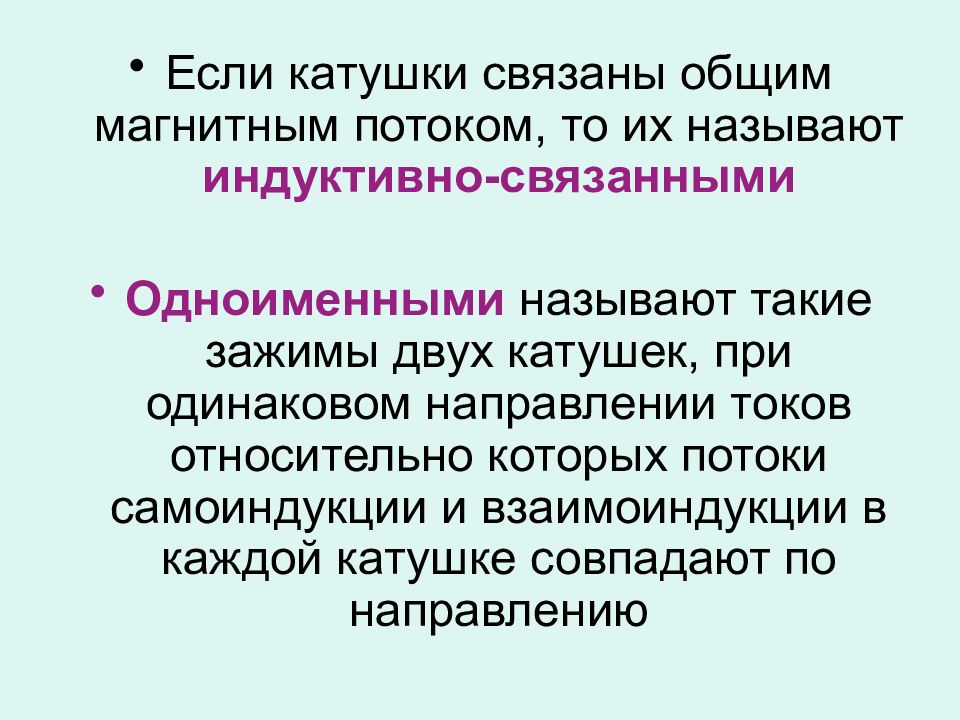

Слайд 88

Если катушки связаны общим магнитным потоком, то их называют индуктивно-связанными Одноименными называют такие зажимы двух катушек, при одинаковом направлении токов относительно которых потоки самоиндукции и взаимоиндукции в каждой катушке совпадают по направлению

Изображение слайда

Слайд 89

Такое включение называют согласным

Изображение слайда

Слайд 90

Такое включение называют встречным

Изображение слайда

Слайд 91

Последовательное включение индуктивно - связанных катушек. Развязка индуктивных связей. Согласное включение: M * * i 1 2

Изображение слайда

Слайд 92

По ЗНК: Схема без индуктивных связей:

Изображение слайда

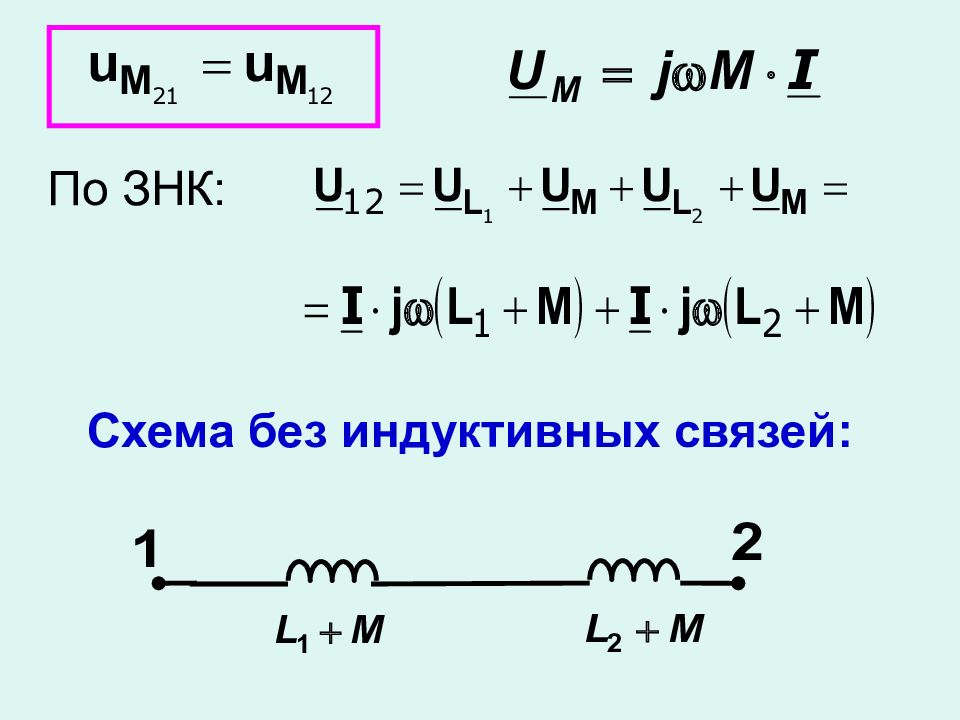

Слайд 93: 2) Встречное включение

M * * i 1 2 Схема без индуктивных связей:

Изображение слайда

Слайд 94

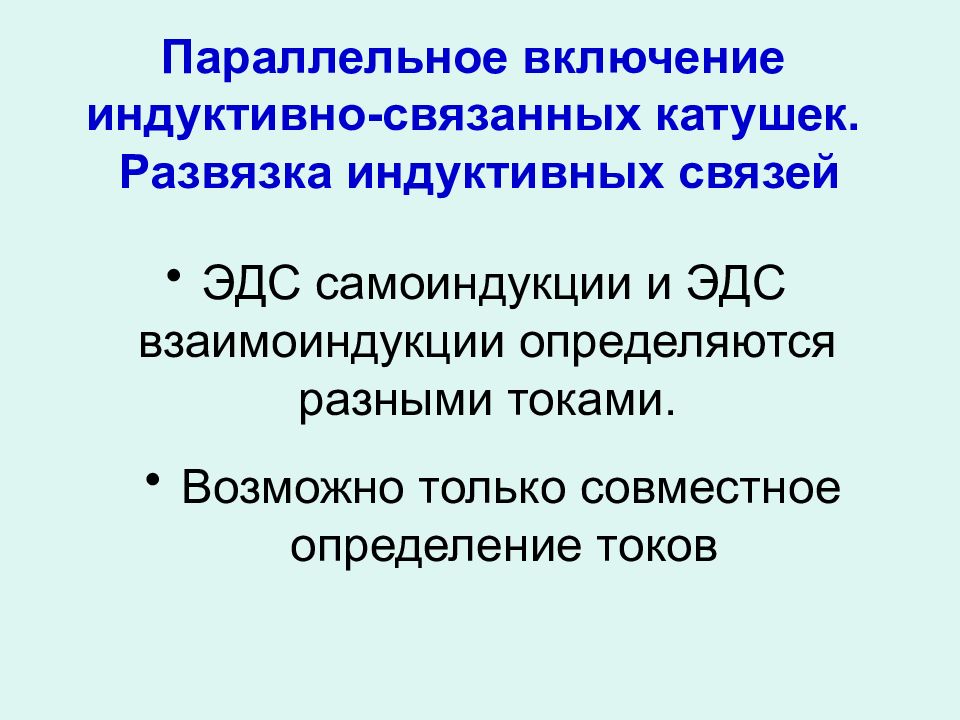

Параллельное включение индуктивно-связанных катушек. Развязка индуктивных связей ЭДС самоиндукции и ЭДС взаимоиндукции определяются разными токами. Возможно только совместное определение токов

Изображение слайда

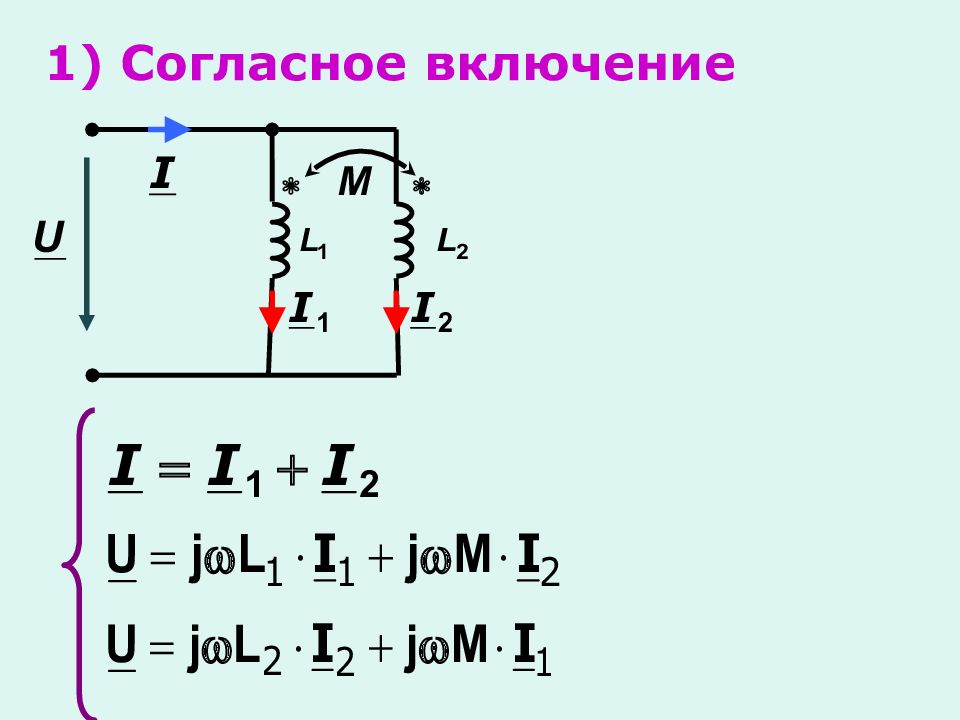

Слайд 95: 1) Согласное включение

Изображение слайда

Слайд 96

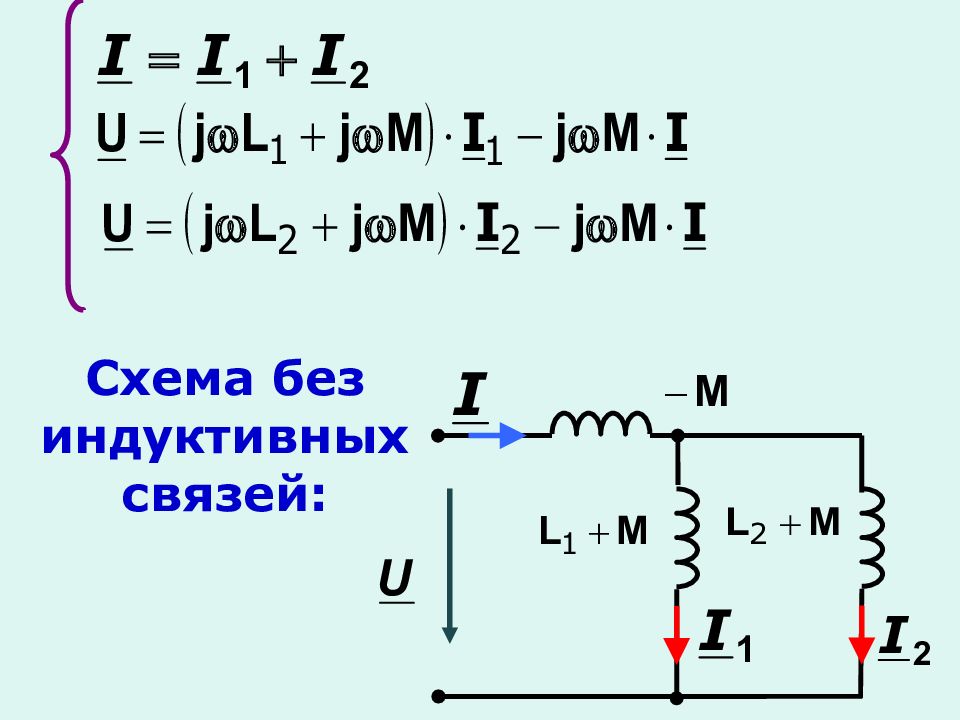

Схема без индуктивных связей:

Изображение слайда

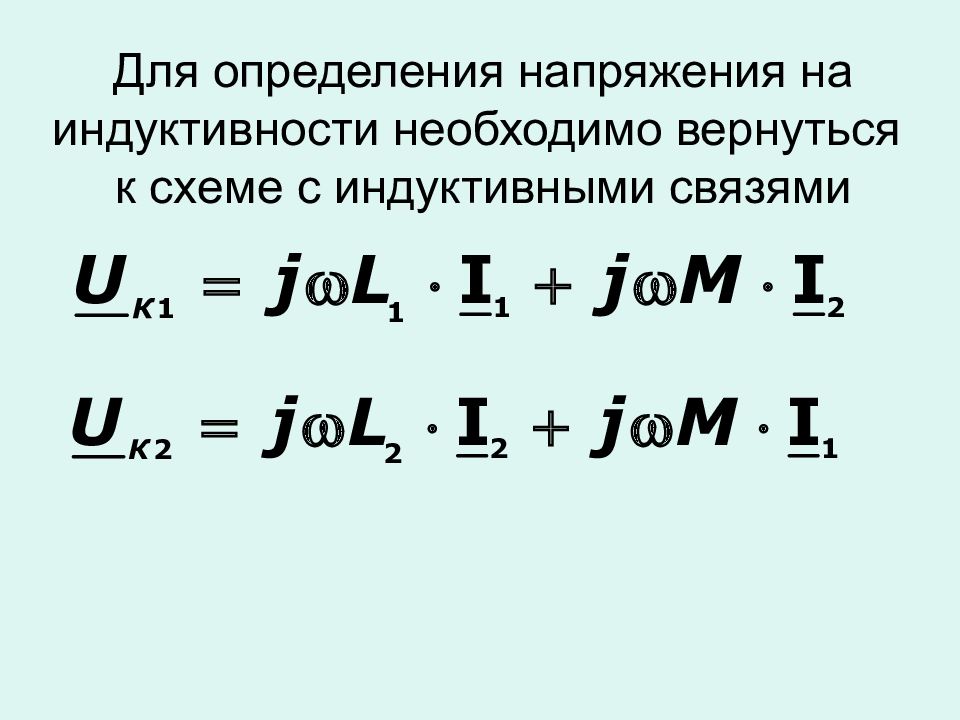

Слайд 97: Для определения напряжения на индуктивности необходимо вернуться к схеме с индуктивными связями

Изображение слайда

Слайд 98: 2) Встречное включение

Изображение слайда

Слайд 99

Схема без индуктивных связей:

Изображение слайда

Слайд 100

Правило развязки индуктивных связей

Изображение слайда

Слайд 101

3. Коэффициент связи - характеризует степень связи между катушками регулируется за счет изменения взаимной индуктивности путем изменения взаимного расположения катушек или изменения сердечника

Изображение слайда

Слайд 102: 3.11 Воздушный трансформатор

Изображение слайда

Слайд 103

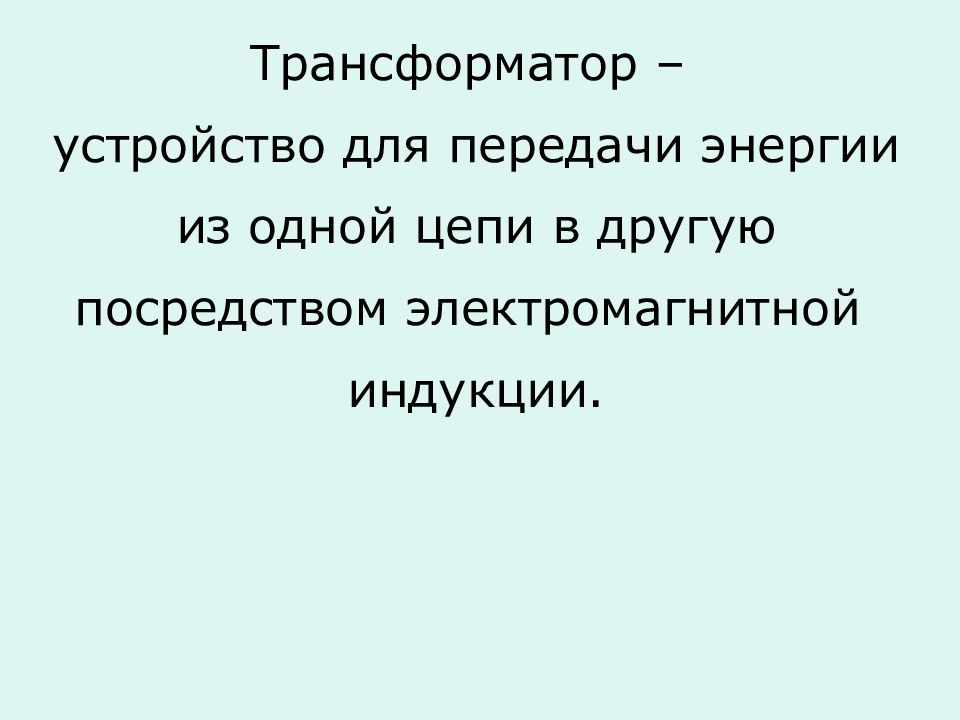

Трансформатор – устройство для передачи энергии из одной цепи в другую посредством электромагнитной индукции.

Изображение слайда

Слайд 104

Трансформатор предназначен для: Преобразования напряжения Согласования сопротивлений генератора и нагрузки Развязки электрических связей

Изображение слайда

Слайд 105: Воздушный трансформатор – трансформатор без ферромагнитного сердечника

Изображение слайда

Слайд 106

Обмотки трансформатора: первичная вторичная - катушка, подключенная к источнику энергии - число витков - индуктивность - сопротивление потерь - катушка, к которой подключен приемник - число витков - индуктивность - сопротивление потерь

Изображение слайда

Слайд 107

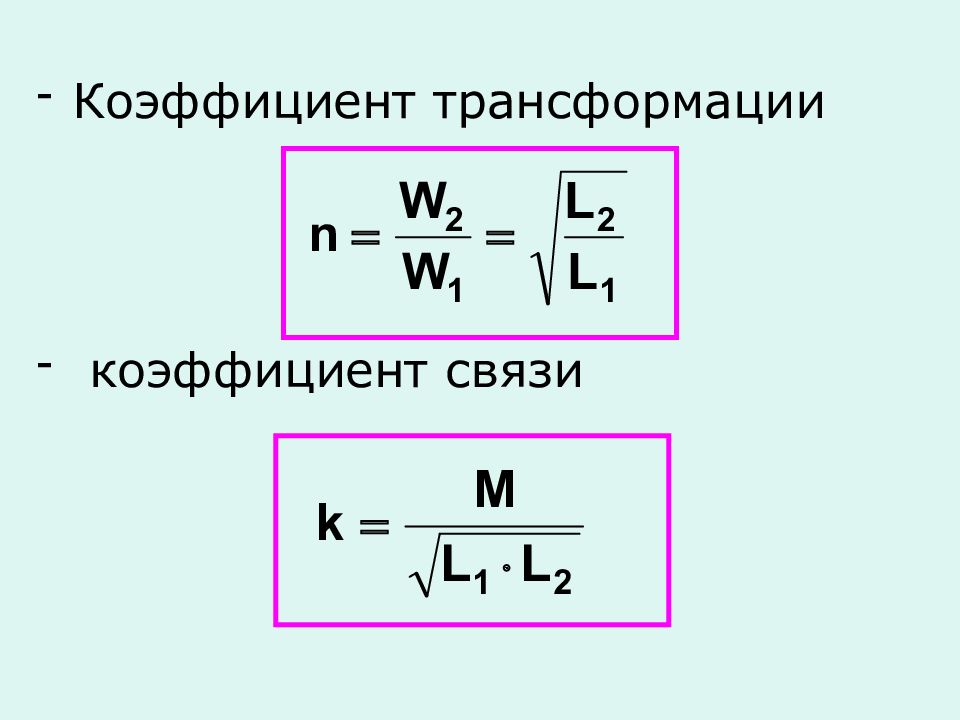

Коэффициент трансформации коэффициент связи

Изображение слайда

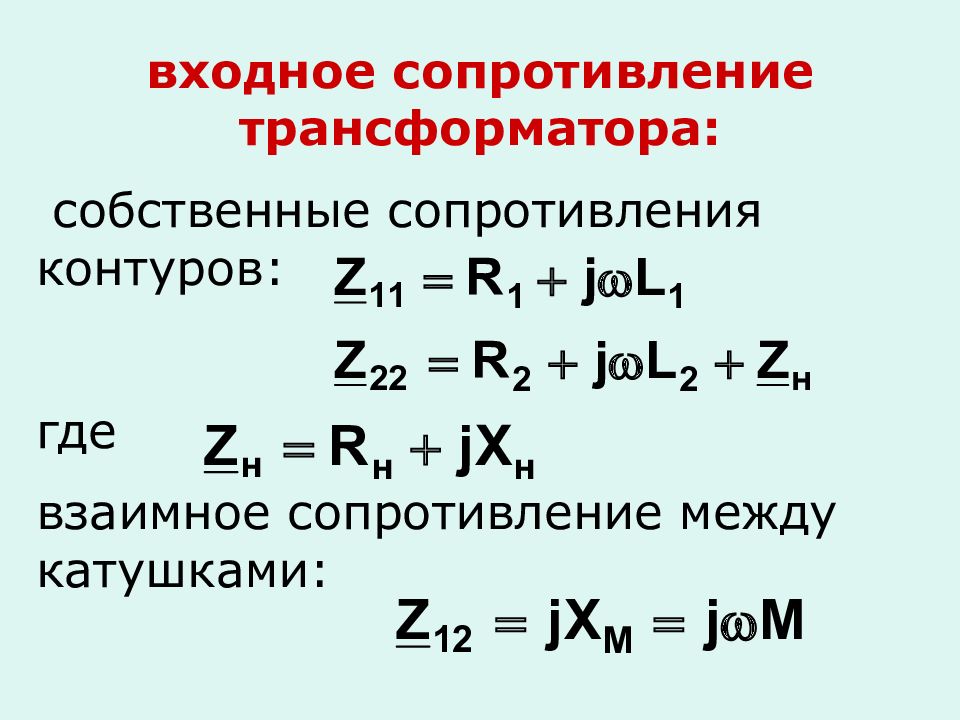

Слайд 108

входное сопротивление трансформатора: собственные сопротивления контуров: где взаимное сопротивление между катушками:

Изображение слайда

Слайд 109

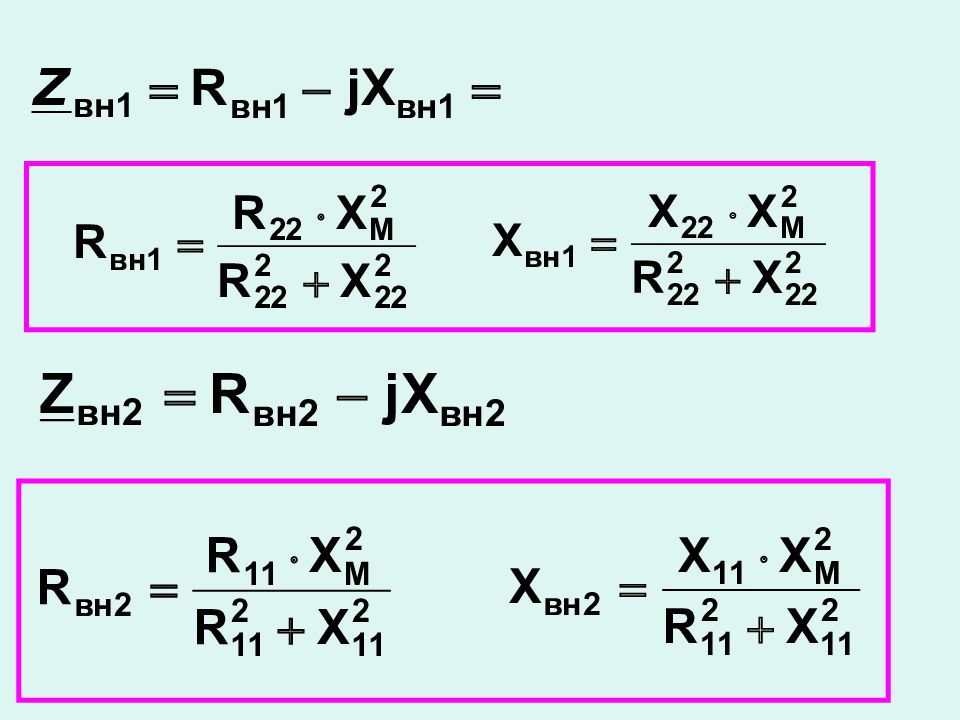

сопротивления ветвей:

Изображение слайда

Слайд 110

Изображение слайда

Слайд 111

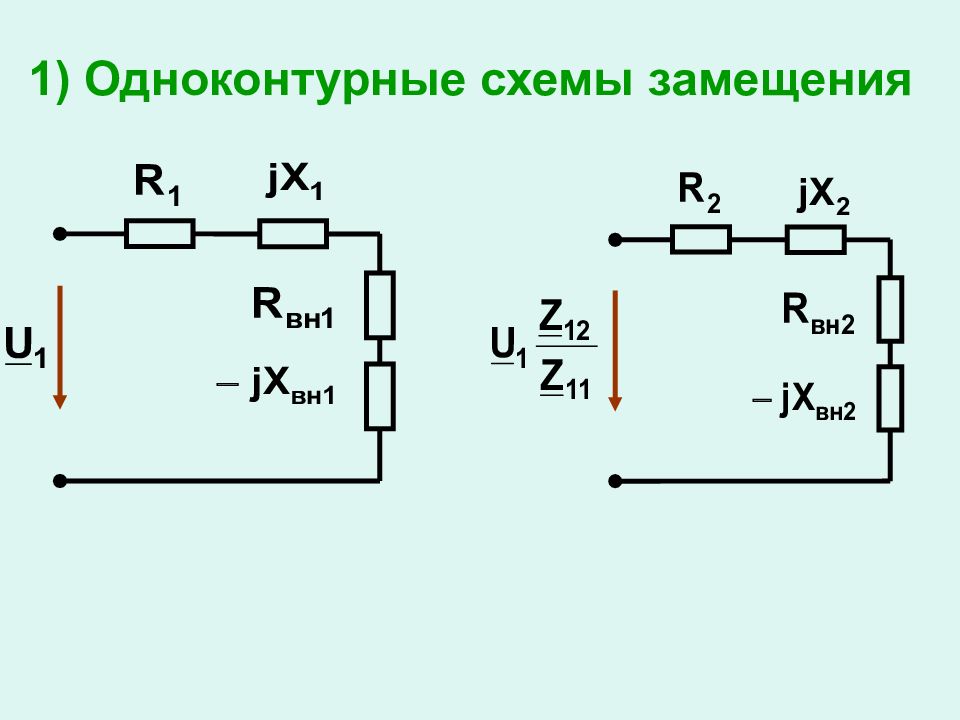

1) Одноконтурные схемы замещения

Изображение слайда

Слайд 112

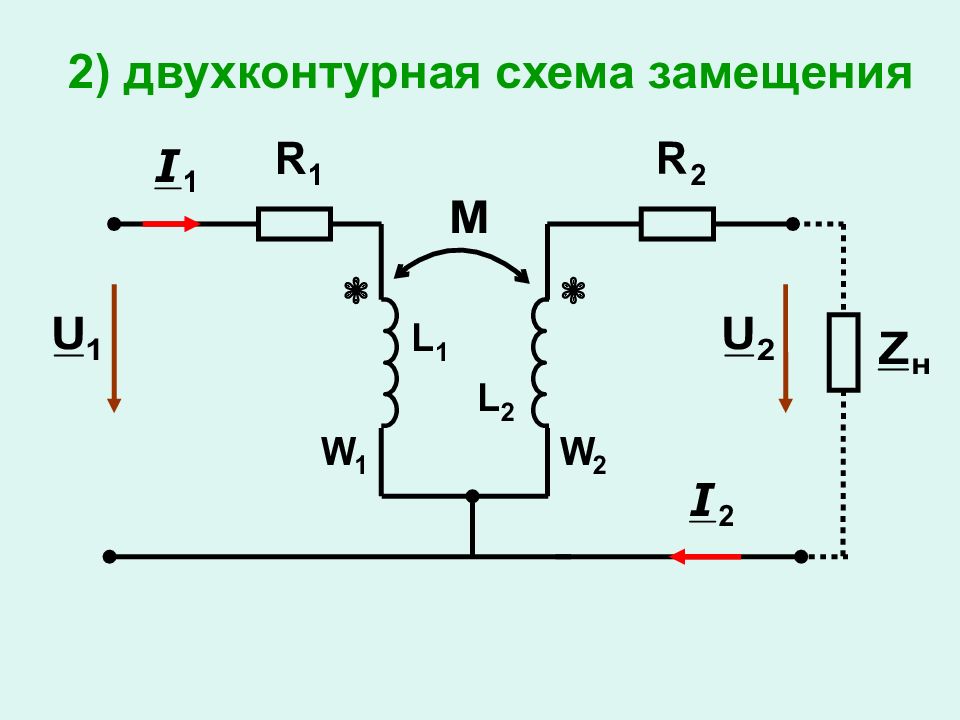

2) двухконтурная схема замещения

Изображение слайда

Слайд 113

Справедлива при

Изображение слайда

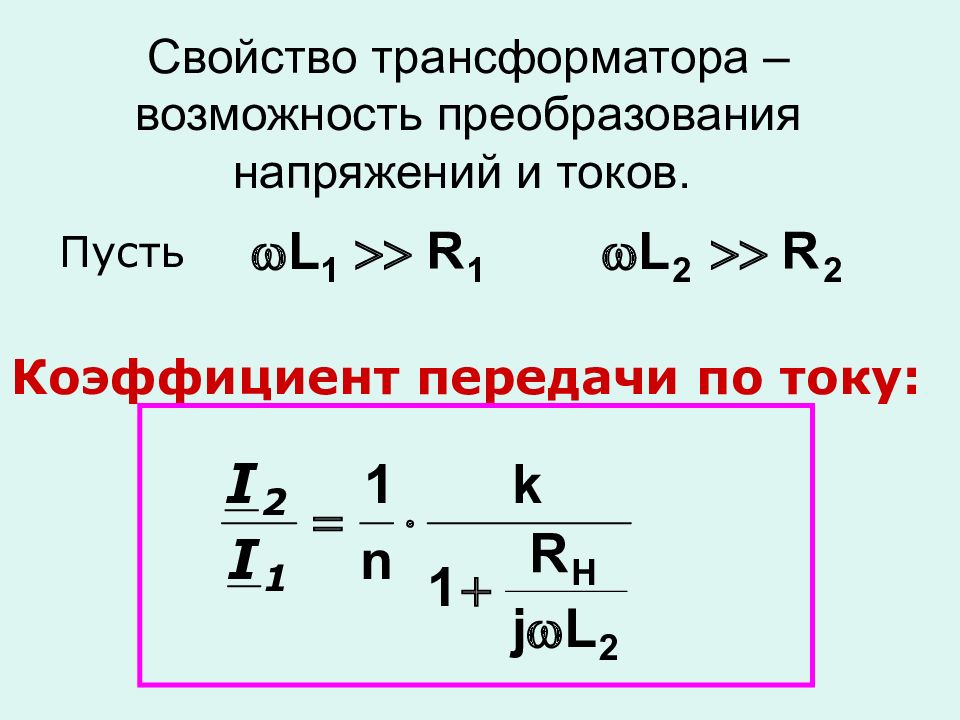

Слайд 114

Свойство трансформатора – возможность преобразования напряжений и токов. Пусть Коэффициент передачи по току:

Изображение слайда

Слайд 115: Коэффициент передачи по напряжению:

Изображение слайда

Слайд 116

Идеальный трансформатор – трансформатор, у которого при любых условиях отношение вторичного и первичного напряжений и токов равны друг другу и равны постоянному числу, называемому коэффициентом трансформации.

Изображение слайда

Слайд 117

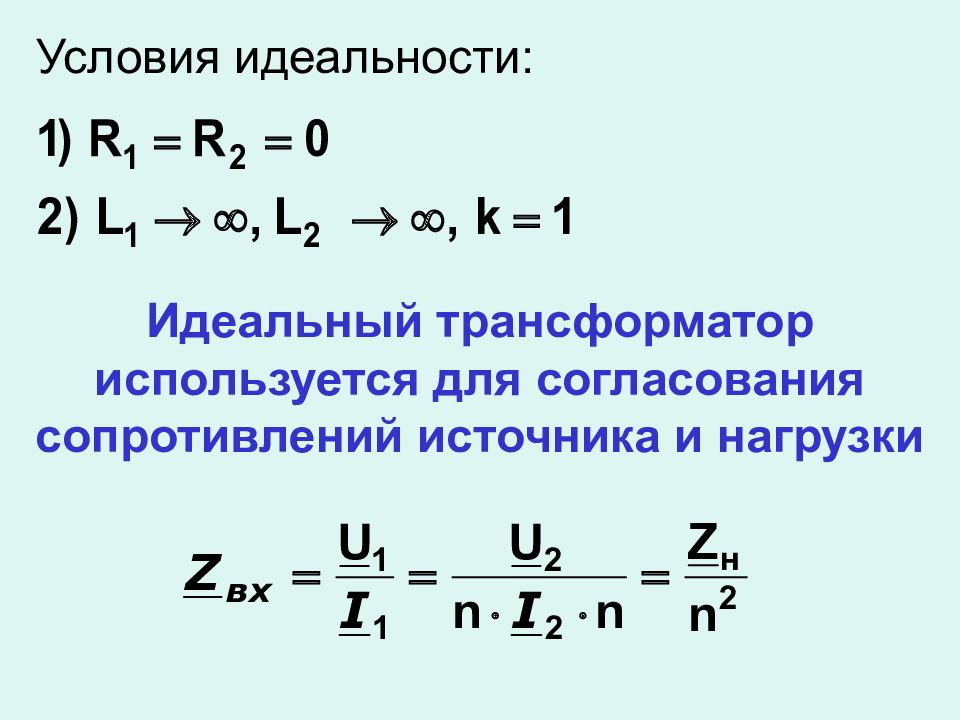

Условия идеальности: Идеальный трансформатор используется для согласования сопротивлений источника и нагрузки

Изображение слайда

Последний слайд презентации: III Электрические цепи при синусоидальном (гармоническом ) воздействии: Трансформатор тока – идеальный трансформатор, имеющий сопротивление нагрузки равное нулю

Трансформатор напряжения – идеальный трансформатор, у которого

Изображение слайда

Похожие презентации
