Презентацию подготовил студент группы АРХ-1-14 Геращенко В.А.

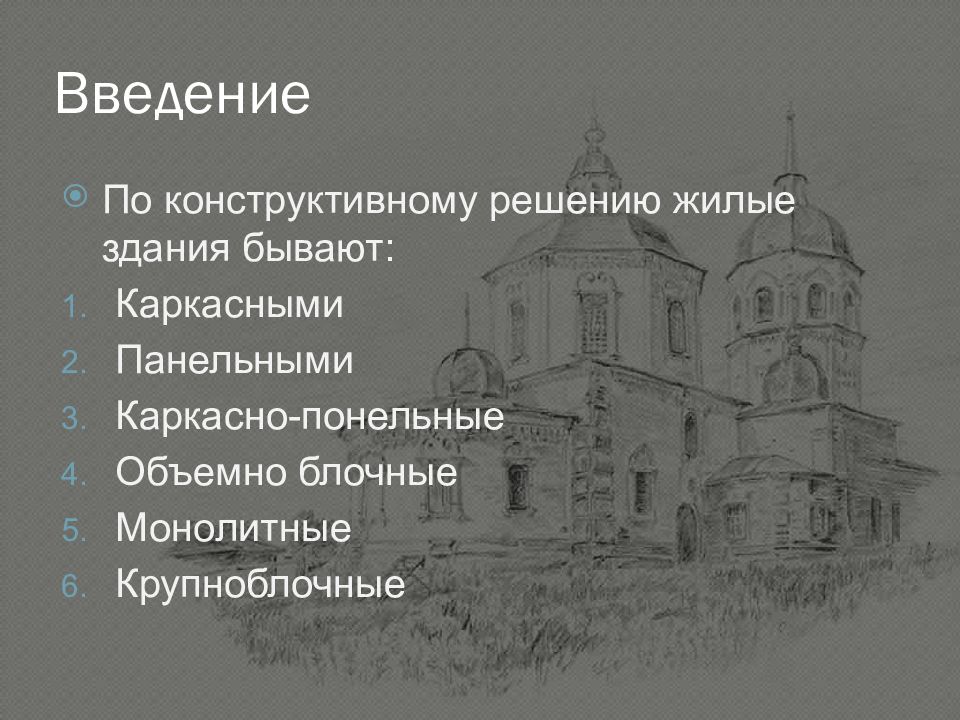

По конструктивному решению жилые здания бывают: Каркасными Панельными Каркасно-понельные Объемно блочные Монолитные Крупноблочные

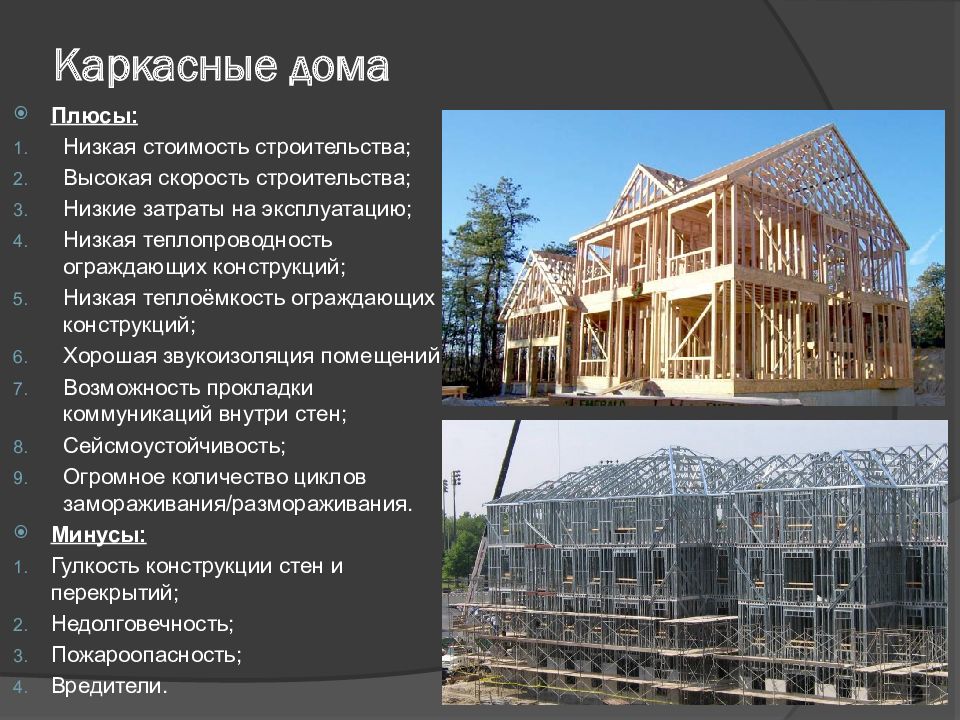

Плюсы: Низкая стоимость строительства; Высокая скорость строительства; Низкие затраты на эксплуатацию; Низкая теплопроводность ограждающих конструкций; Низкая теплоёмкость ограждающих конструкций; Хорошая звукоизоляция помещений; Возможность прокладки коммуникаций внутри стен; Сейсмоустойчивость; Огромное количество циклов замораживания/размораживания. Минусы: Гулкость конструкции стен и перекрытий; Недолговечность; Пожароопасность; Вредители.

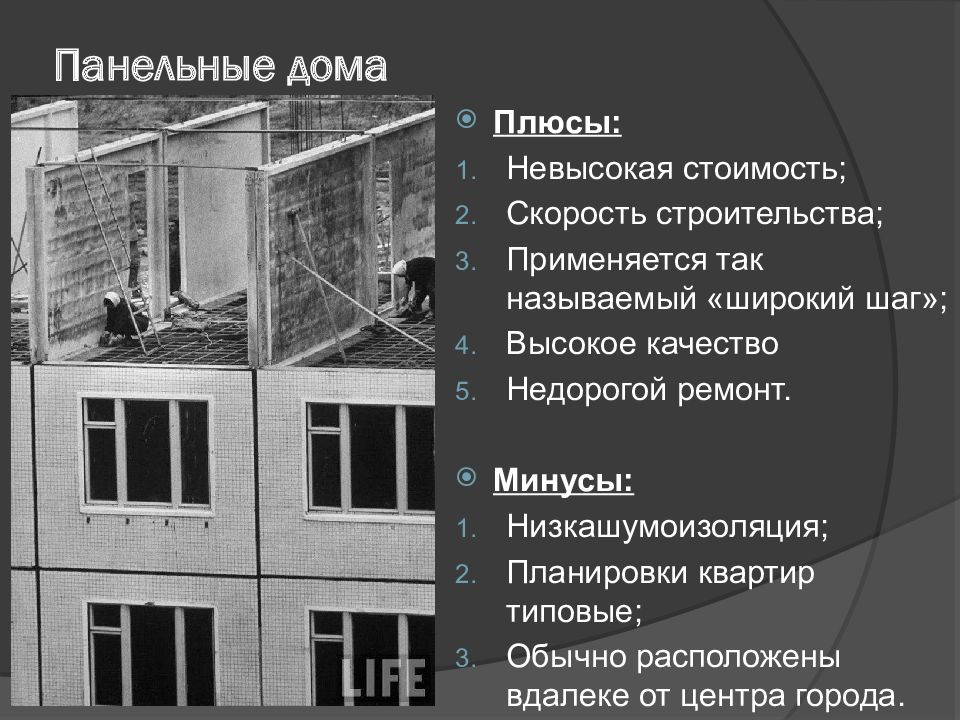

Плюсы: Невысокая стоимость; Скорость строительства; Применяется так называемый «широкий шаг»; Высокое качество Недорогой ремонт. Минусы: Низкашумоизоляция; Планировки квартир типовые; Обычно расположены вдалеке от центра города.

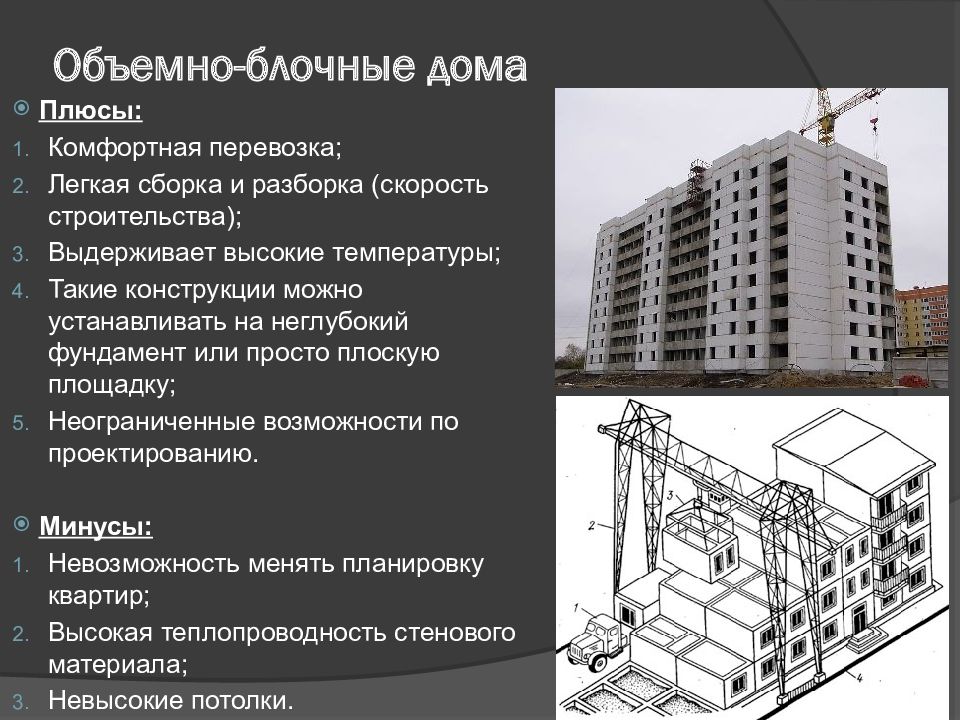

Плюсы: Комфортная перевозка; Легкая сборка и разборка (скорость строительства); Выдерживает высокие температуры; Такие конструкции можно устанавливать на неглубокий фундамент или просто плоскую площадку; Неограниченные возможности по проектированию. Минусы: Невозможность менять планировку квартир; Высокая теплопроводность стенового материала; Невысокие потолки.
Монолит — строительная технология, при которой жидкая бетонная масса подается в опалубку и стена получается сплошной, без единого шва. Плюсы: Целостность конструкции; Лучшая звукоизоляция квартир; Возможность внедрения технологических новинок; Пластичен. Минусы: Дороговизна; Сроки возведения монолитных домов.

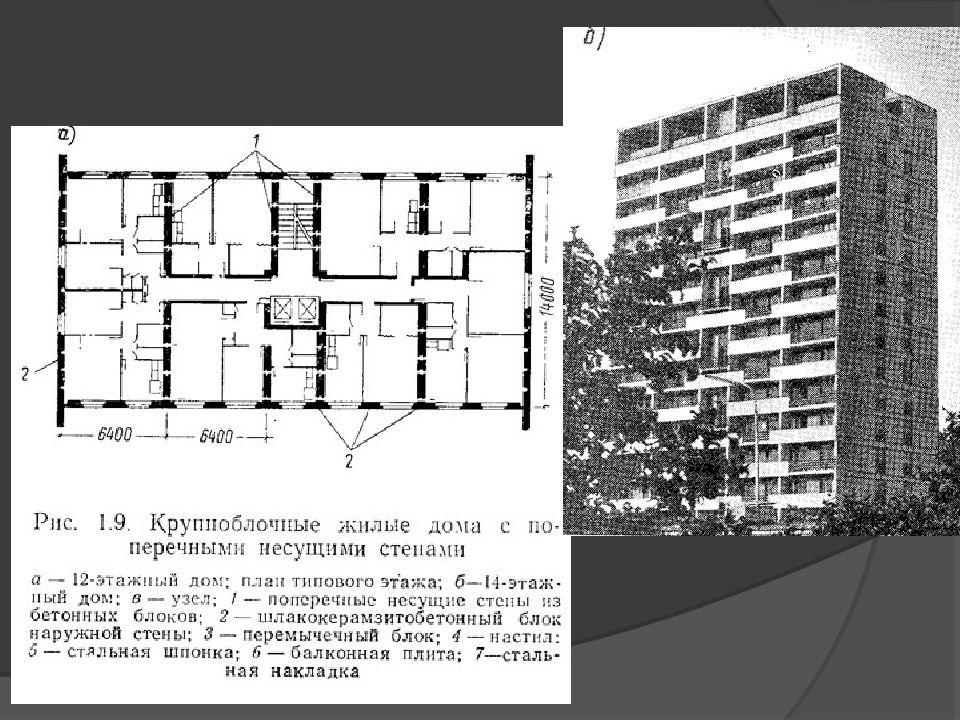

Плюсы: Сроки возведения; Экономичность; Панели выпускаются на заводах с готовой отделкой наружных и внутренних поверхностей. Минусы: Слабое развитие производственной базы, отсутствие типовых проектов крупноблочных зданий и единой номенклатуры блоков; Высокая теплопроводность стенового материала.
Плюсы: Долговечность и прочность; Защита от атмосферных воздействий; Высокая противопожарная защита; Высокая степень защиты от перегрева и холода; Большие архитектурные возможности; Этот материал считается наиболее экологически чистым Минусы: Дороговизна; Скорость возвидения; Достаточный вес; Необходимость в возведении толстых стен; Необходимость в отделке Тенденция к насыщения влагой.
В зависимости от вида вертикальных опор различают три типа несущего остова многоэтажных и высотных зданий: Бескаркасный; Каркасный; Смешанный.

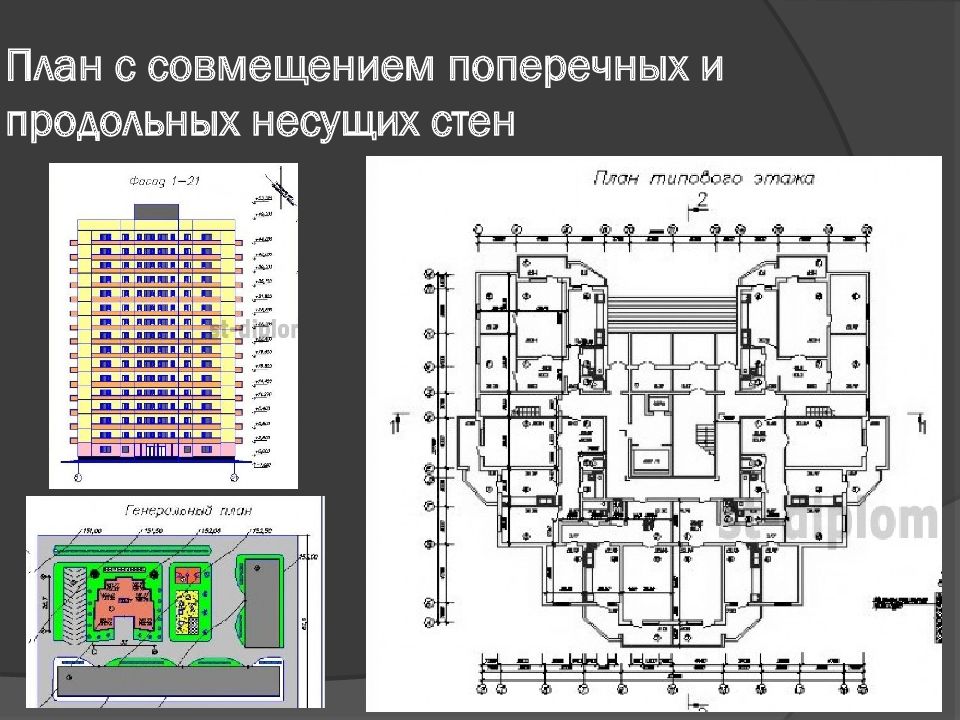

Бескаркасные конструктивные системы : С продольными несущими стенами; С поперечными несущими стенами; Совмещенная.

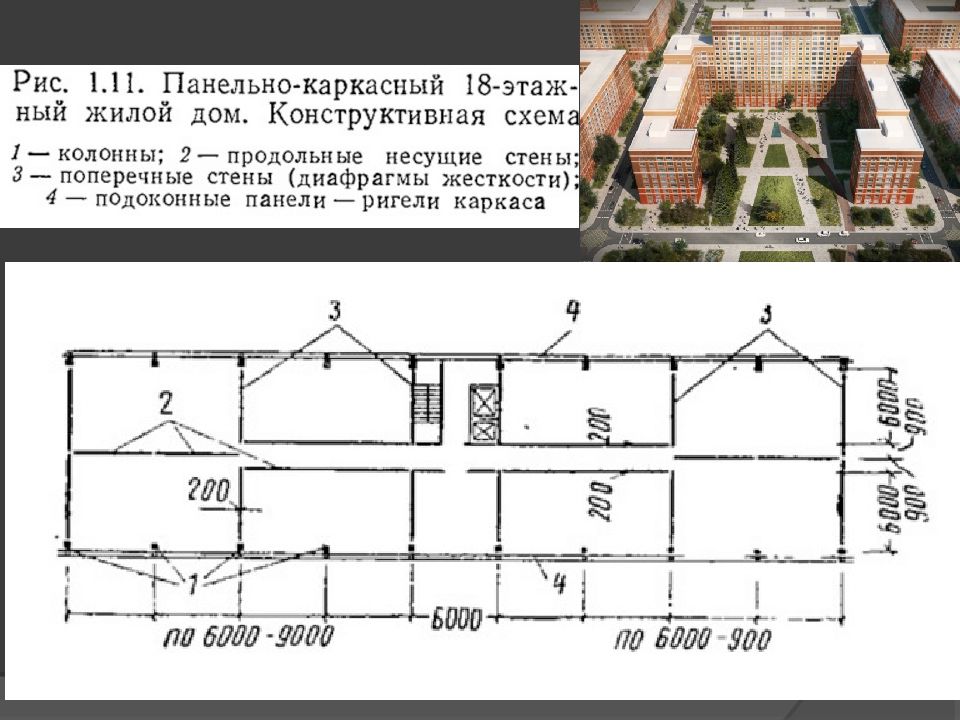

В зависимости от наличия ригелей каркасы многоэтажных зданий разделяют на: ригельные; безригельные (безбалочные). Многоэтажные ригельные здания по расположению ригелей подразделяют: Продольными; Поперечными; Перекрестными.

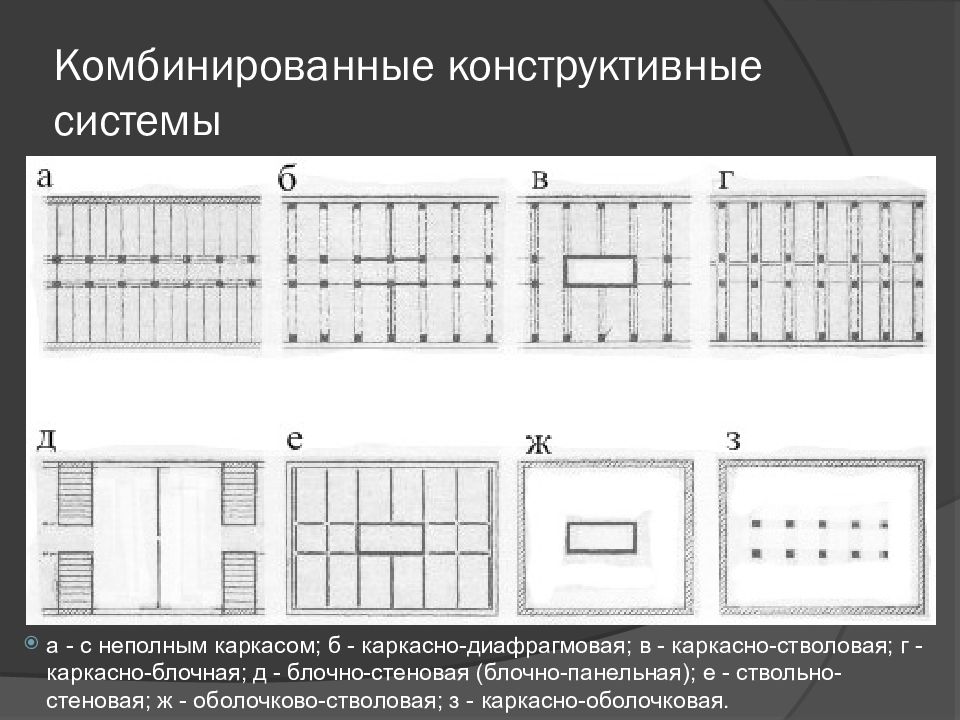

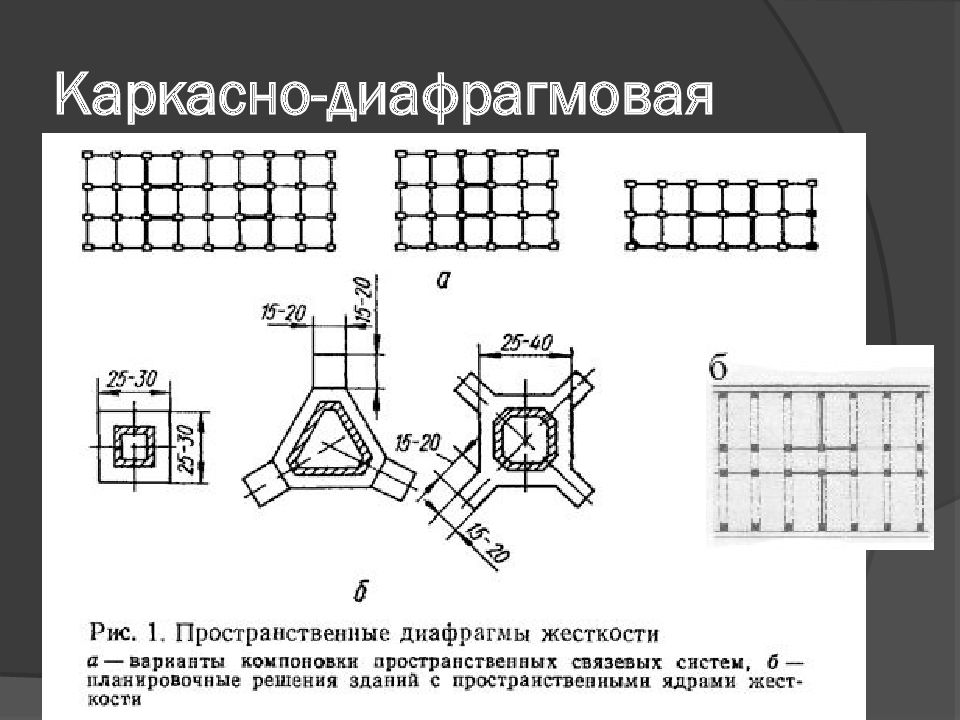

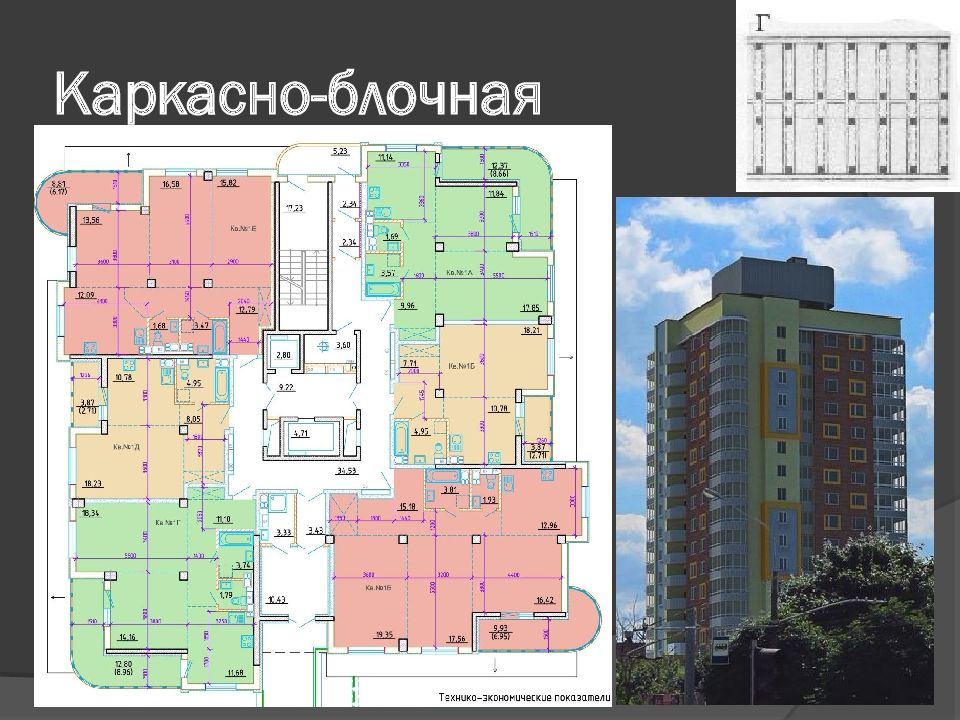

а - с неполным каркасом; б - каркасно-диафрагмовая; в - каркасно-стволовая; г - каркасно-блочная; д - блочно-стеновая (блочно-панельная); е - ствольно-стеновая; ж - оболочково-стволовая; з - каркасно-оболочковая.
ПОПЕРЕЧНОЕ РАСПОЛОЖЕНИЕ РИГЕЛЕЙ ПРОДОЛЬНОЕ РАСПОЛОЖЕНИЕ РИГЕЛЕЙ

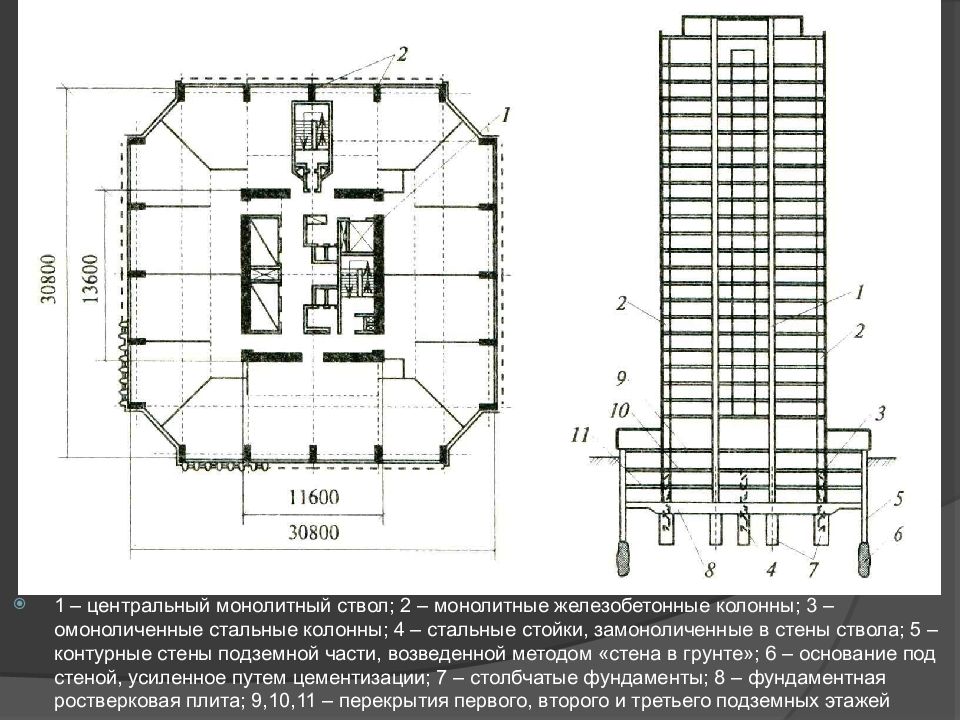

1 – центральный монолитный ствол; 2 – монолитные железобетонные колонны; 3 – омоноличенные стальные колонны; 4 – стальные стойки, замоноличенные в стены ствола; 5 – контурные стены подземной части, возведенной методом «стена в грунте»; 6 – основание под стеной, усиленное путем цементизации; 7 – столбчатые фундаменты; 8 – фундаментная ростверковая плита; 9,10,11 – перекрытия первого, второго и третьего подземных этажей

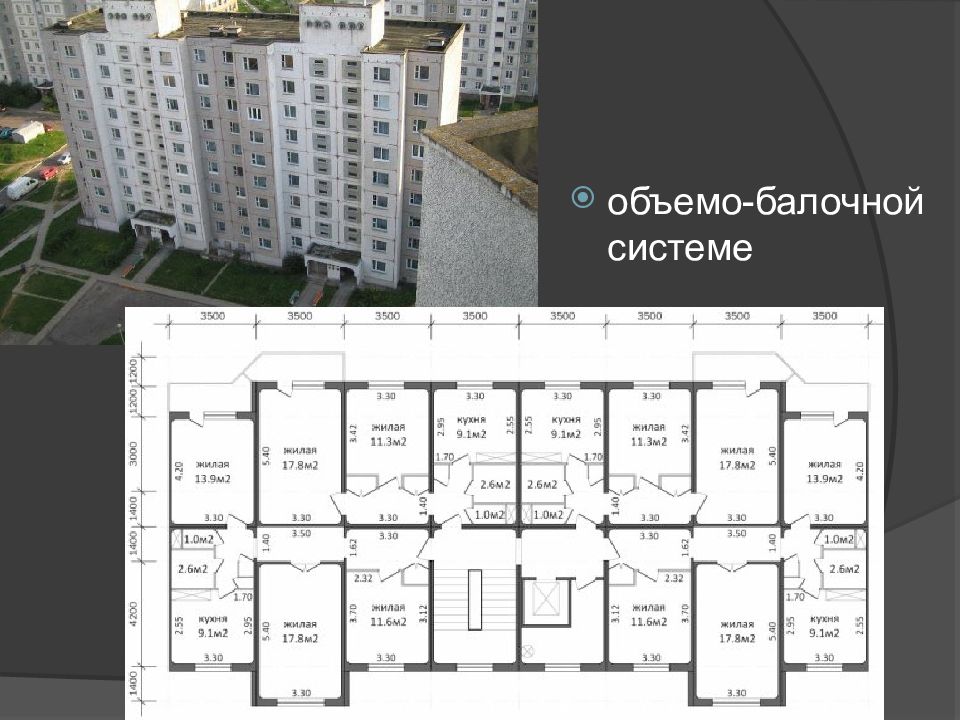

объемо-балочной системе

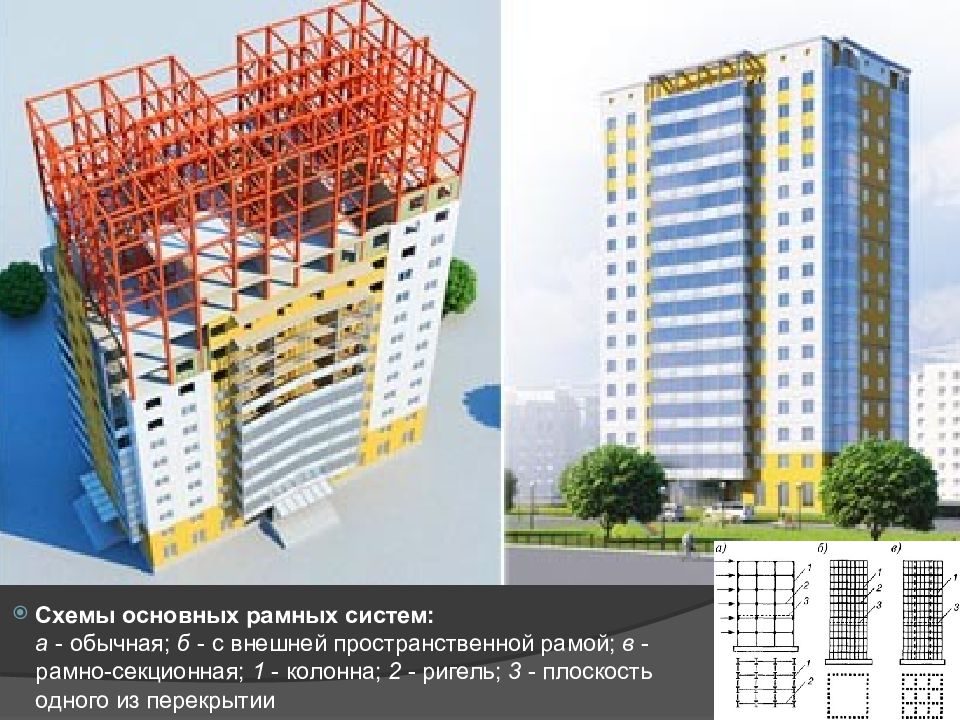

Схемы основных рамных систем: а - обычная; б - с внешней пространственной рамой; в - рамно-секционная; 1 - колонна; 2 - ригель; 3 - плоскость одного из перекрытии

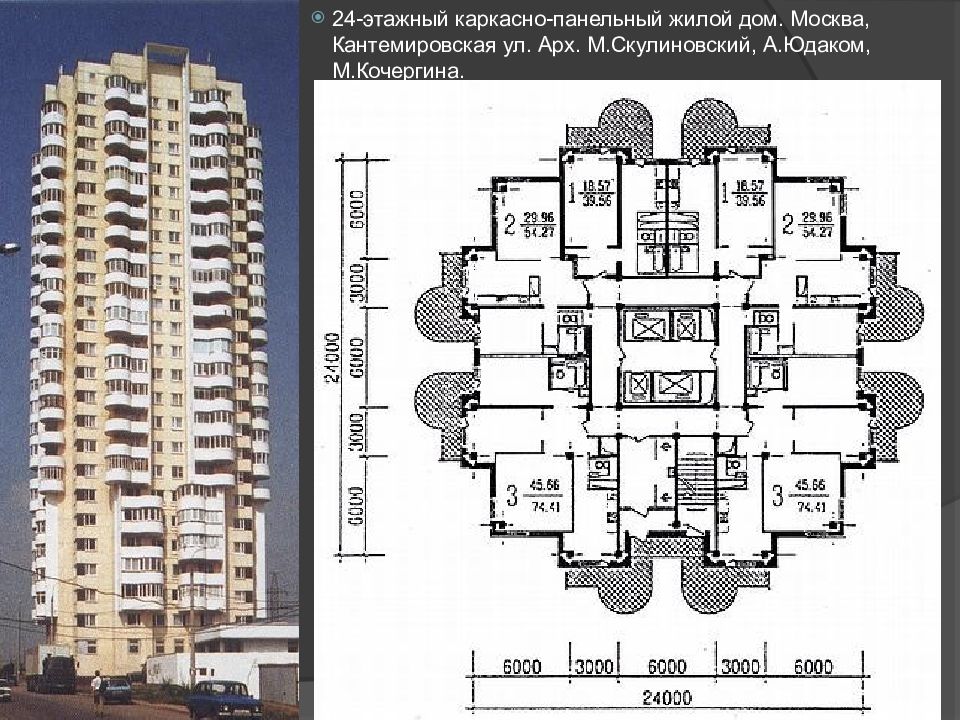

24-этажный каркасно-панельный жилой дом. Москва, Кантемировская ул. Арх. М.Скулиновский, А.Юдаком, М.Кочергина.

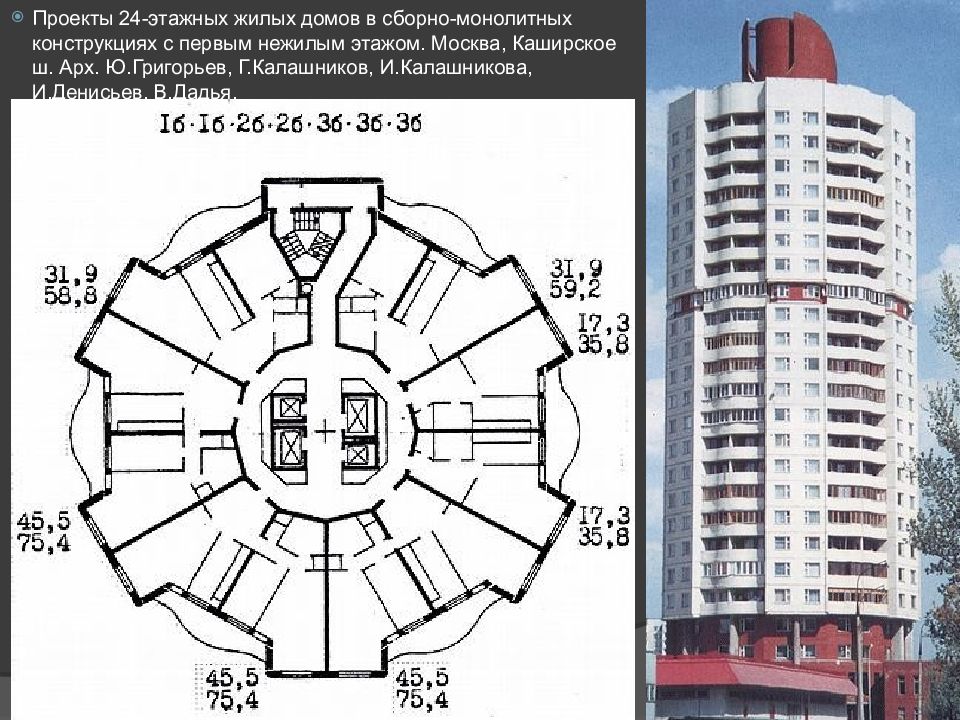

Проекты 24-этажных жилых домов в сборно-монолитных конструкциях с первым нежилым этажом. Москва, Каширское ш. Арх. Ю.Григорьев, Г.Калашников, И.Калашникова, И.Денисьев, В.Дадья.

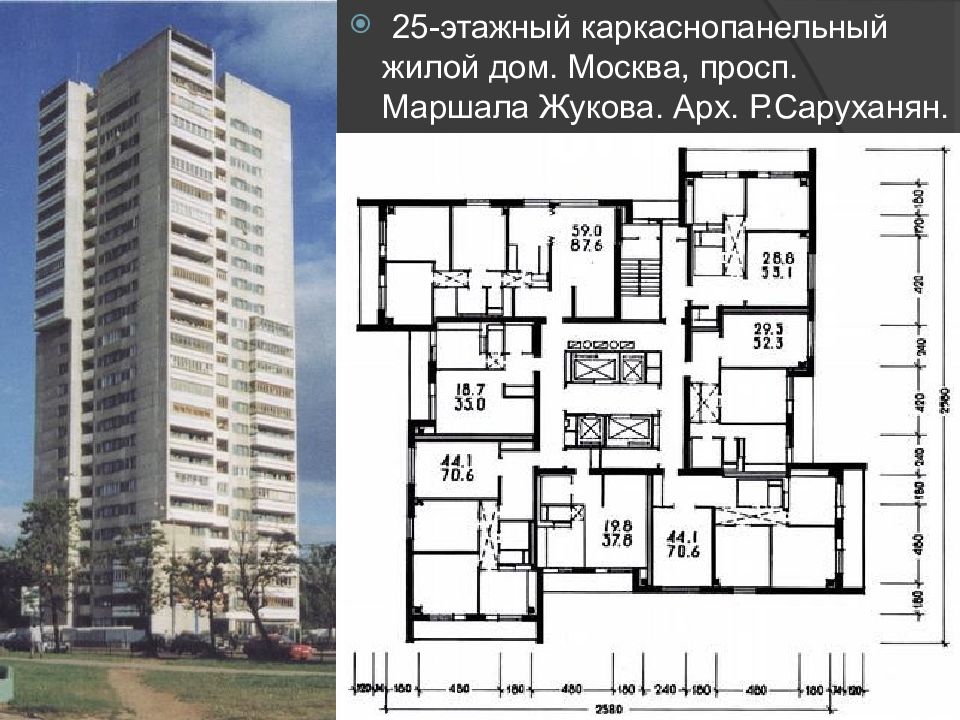

25-этажный каркаснопанельный жилой дом. Москва, просп. Маршала Жукова. Арх. Р.Саруханян.
