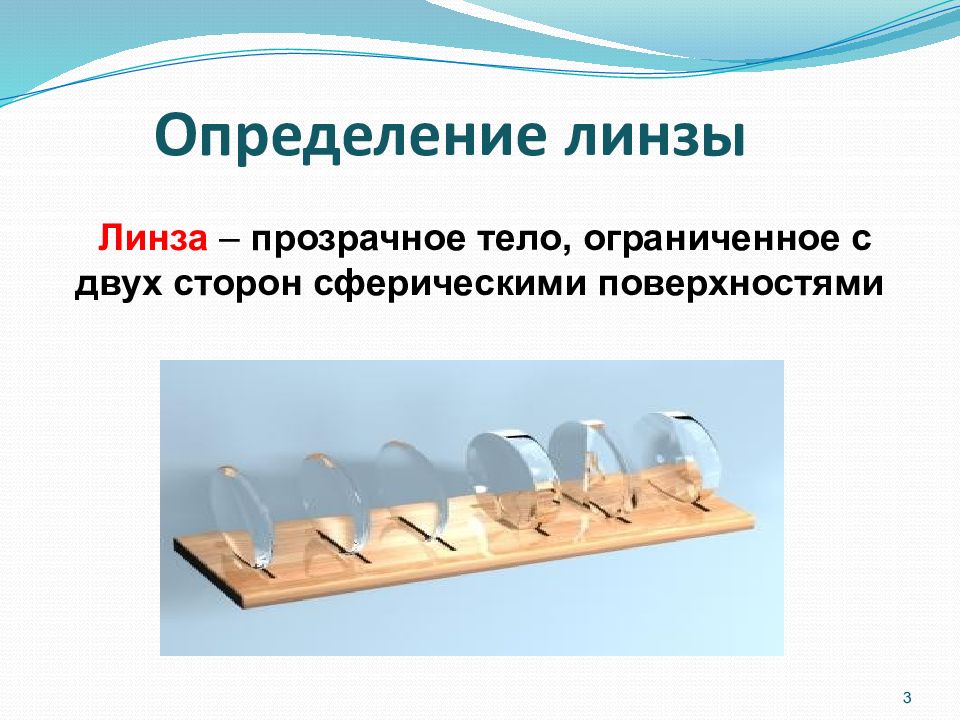

3 Линза – прозрачное тело, ограниченное с двух сторон сферическими поверхностями

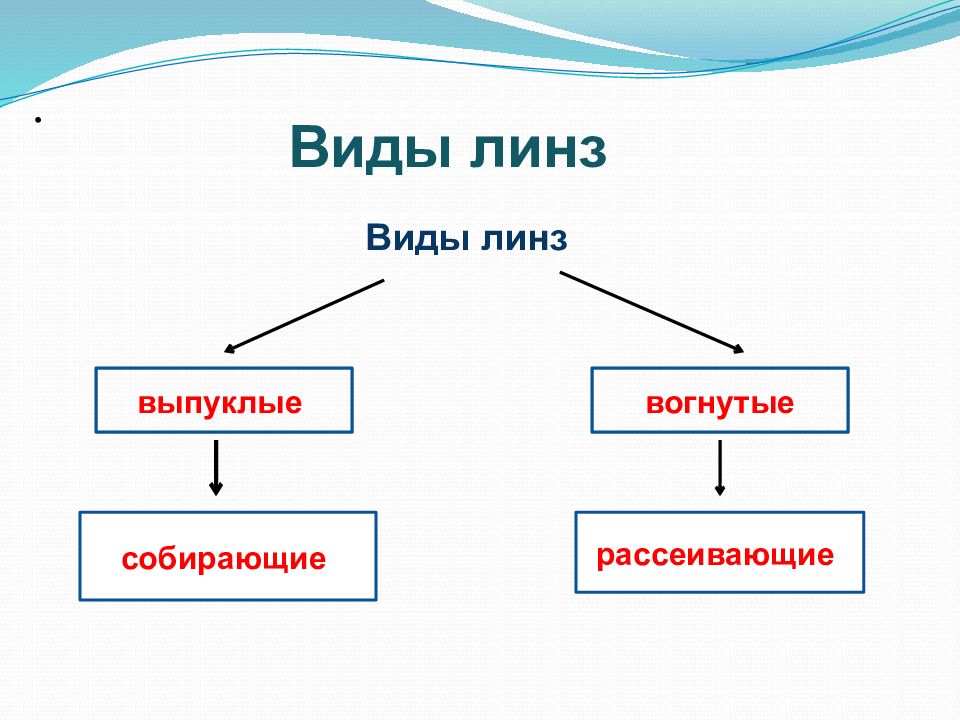

. Виды линз выпуклые вогнутые собирающие рассеивающие Виды линз

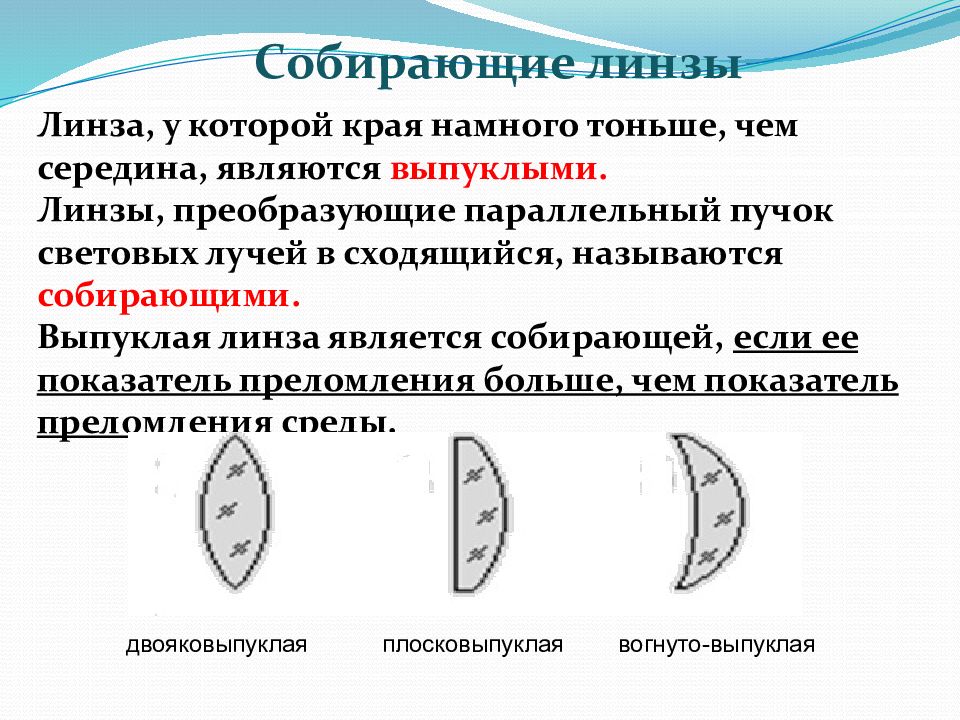

Линза, у которой края намного тоньше, чем середина, являются выпуклыми. Линзы, преобразующие параллельный пучок световых лучей в сходящийся, называются собирающими. Выпуклая линза является собирающей, если ее показатель преломления больше, чем показатель преломления среды. двояковыпуклая плосковыпуклая вогнуто-выпуклая
Линза, у которой края толще, чем середина, являются вогнутыми. Линзы, преобразующие параллельный пучок световых лучей в расходящийся, называются рассеивающими. Выпуклая линза является рассеивающей, если ее показатель преломления меньше, чем показатель преломления среды. двояковогнутая плосковогнутая выпукло-вогнутая

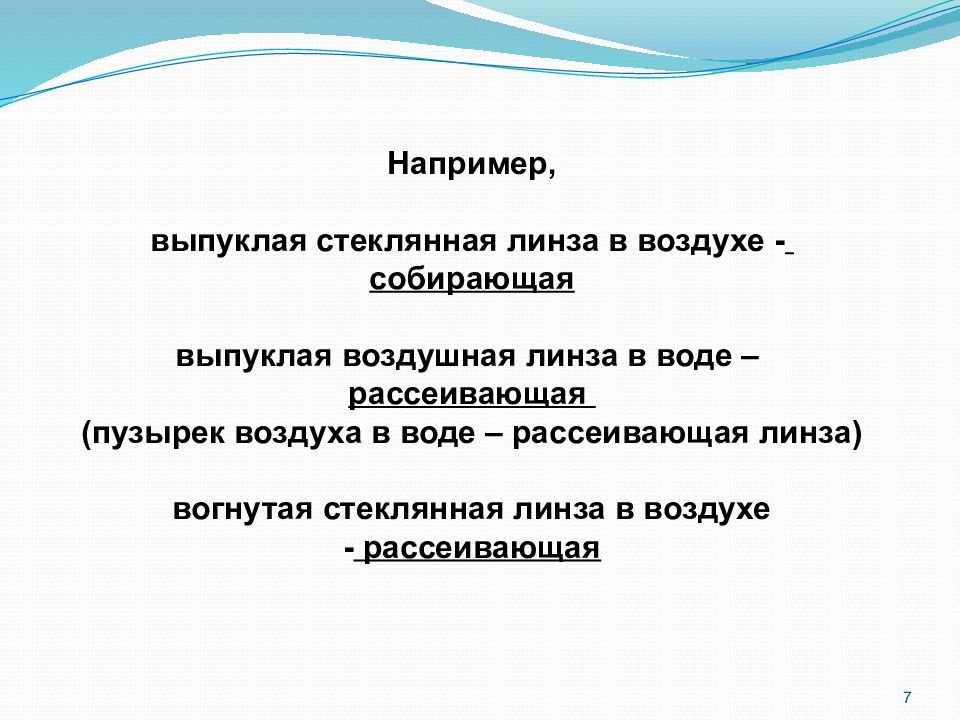

7 Например, выпуклая стеклянная линза в воздухе - собирающая выпуклая воздушная линза в воде – рассеивающая (пузырек воздуха в воде – рассеивающая линза) вогнутая стеклянная линза в воздухе - рассеивающая
Линза, толщина которой пренебрежимо мала по сравнению с радиусами кривизны ее поверхности называют тонкой. собирающая линза рассеивающая линза
О – оптический центр линзы Главная оптическая ось (ГОО) – прямая, на которой лежат центры сферических поверхностей, ограничивающих линзу. побочная оптическая ось – прямая проходящая через оптический центр линзы. О О ГОО ГОО

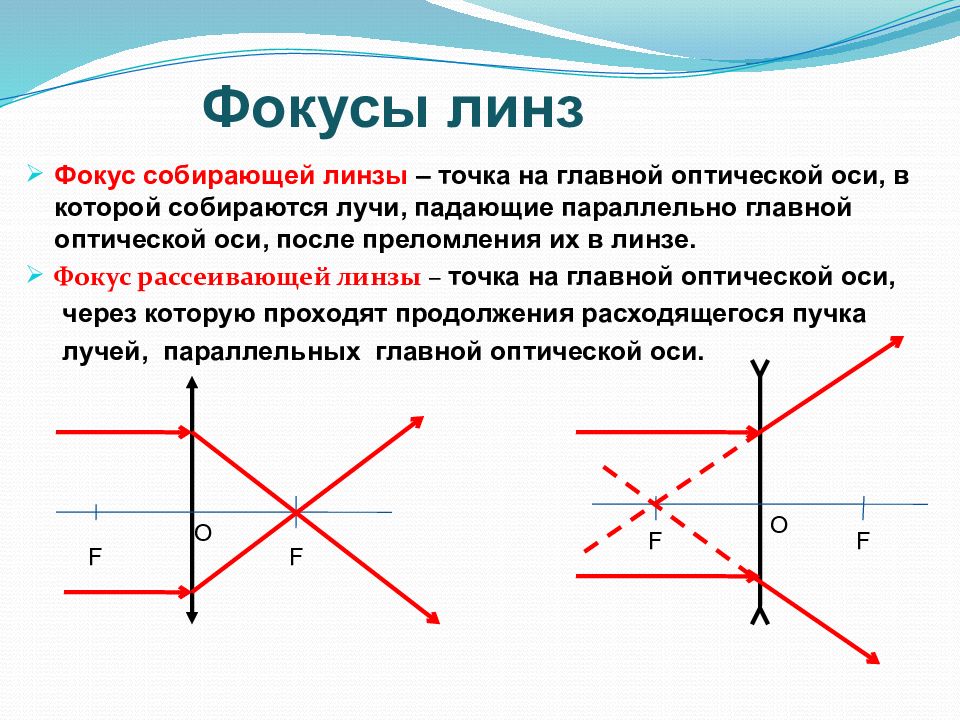

Фокус собирающей линзы – точка на главной оптической оси, в которой собираются лучи, падающие параллельно главной оптической оси, после преломления их в линзе. Фокус рассеивающей линзы – точка на главной оптической оси, через которую проходят продолжения расходящегося пучка лучей, параллельных главной оптической оси. О О F F F F Фокусы линз

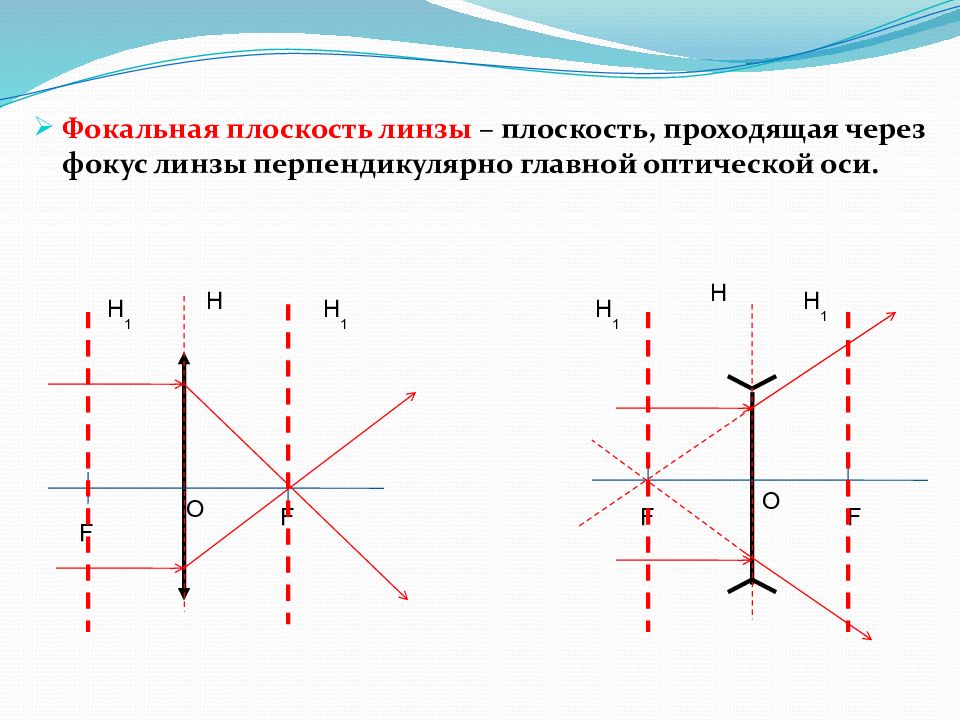

Фокальная плоскость линзы – плоскость, проходящая через фокус линзы перпендикулярно главной оптической оси. О О F F F F Н Н 1 Н 1 Н 1 Н Н 1

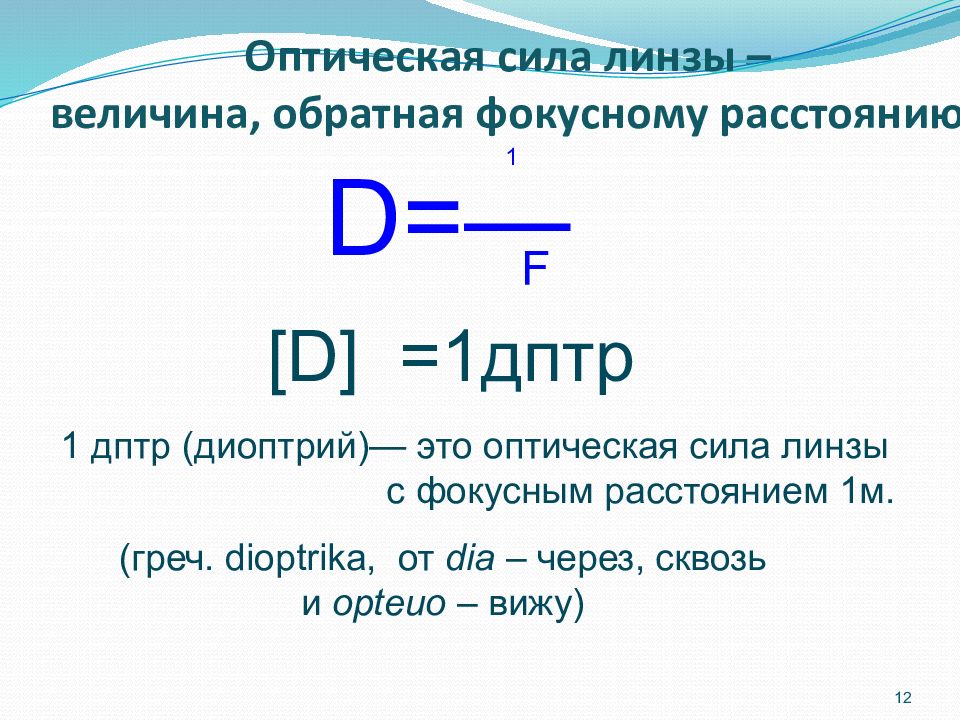

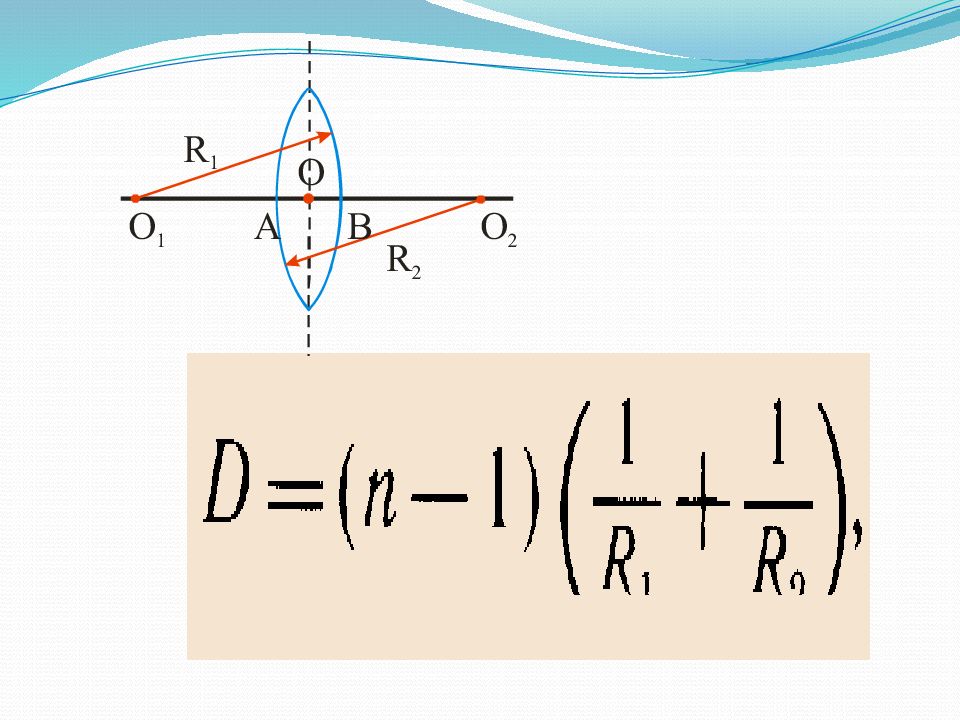

12 Оптическая сила линзы – величина, обратная фокусному расстоянию D = — [D] =1дптр 1 дптр (диоптрий)— это оптическая сила линзы с фокусным расстоянием 1м. 1 F (греч. dioptrika, от dia – через, сквозь и opteuo – вижу)

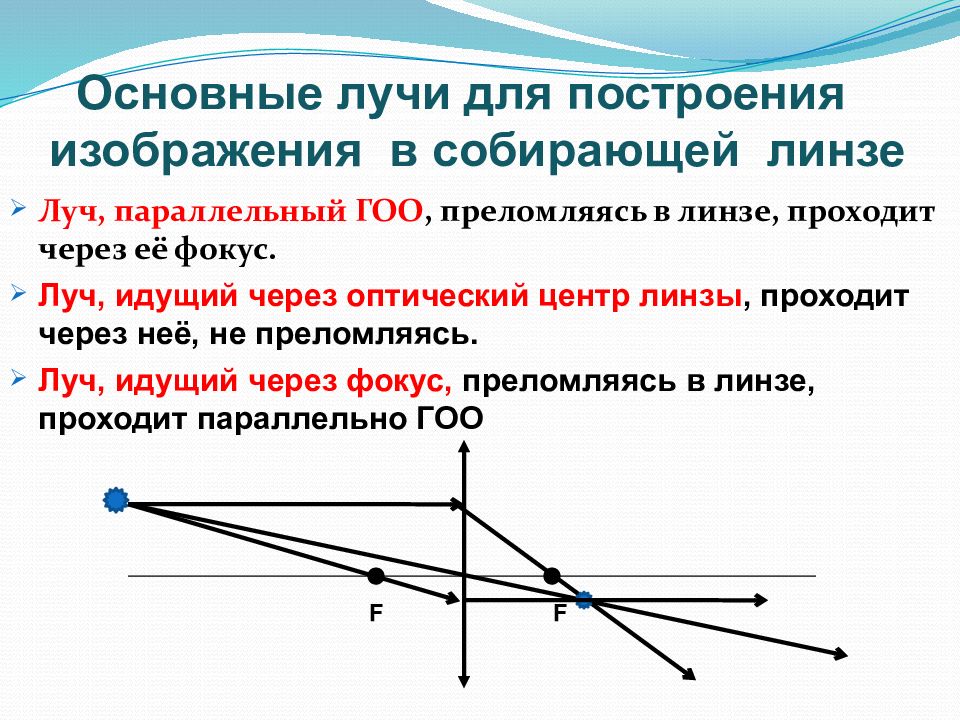

Основные лучи для построения изображения в собирающей линзе Луч, параллельный ГОО, преломляясь в линзе, проходит через её фокус. Луч, идущий через оптический центр линзы, проходит через неё, не преломляясь. Луч, идущий через фокус, преломляясь в линзе, проходит параллельно ГОО F F
Изображение: действительное, увеличенное, перевернутое
Изображение: действительное, уменьшенное, перевернутое
Изображение: мнимое, увеличенное, прямое

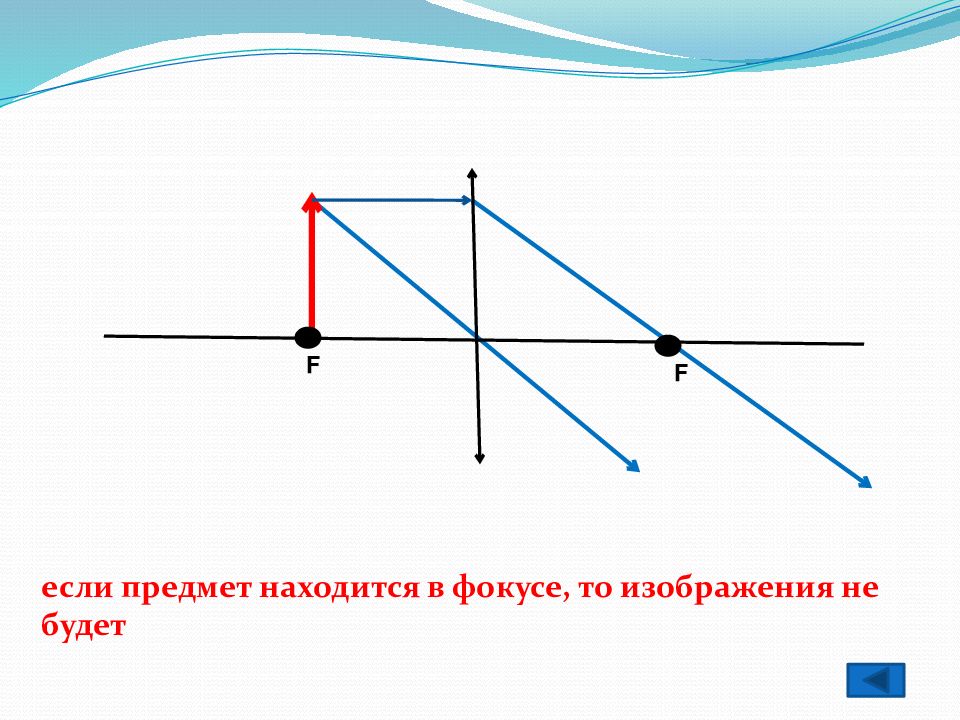

если предмет находится в фокусе, то изображения не будет F F
19

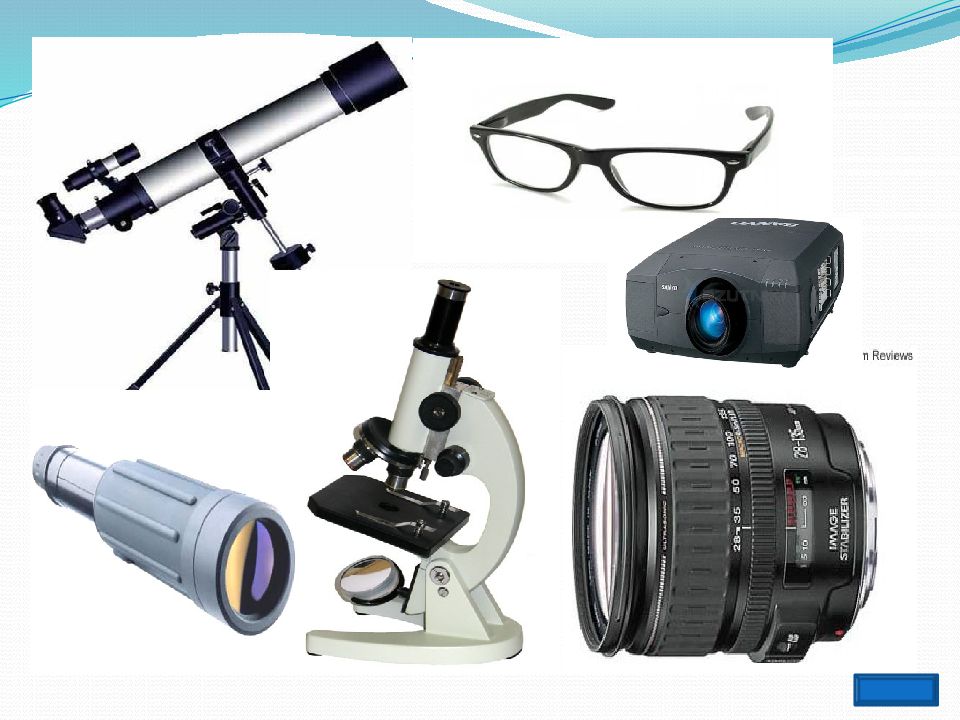

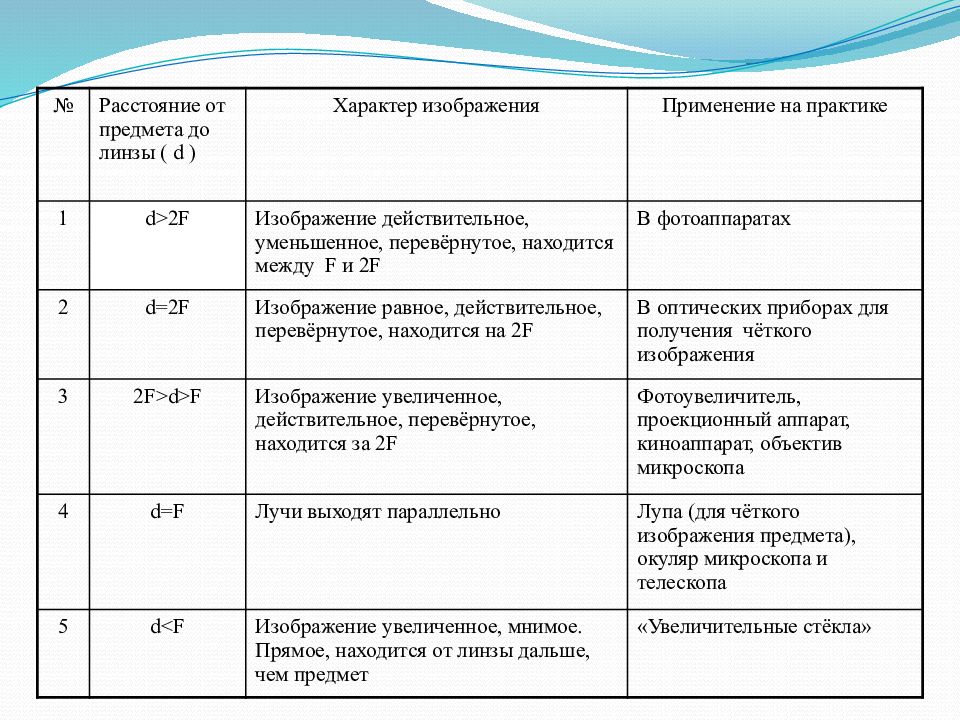

№ Расстояние от предмета до линзы ( d ) Характер изображения Применение на практике 1 d>2F Изображение действительное, уменьшенное, перевёрнутое, находится между F и 2 F В фотоаппаратах 2 d=2F Изображение равное, действительное, перевёрнутое, находится на 2 F В оптических приборах для получения чёткого изображения 3 2F>d>F Изображение увеличенное, действительное, перевёрнутое, находится за 2 F Фотоувеличитель, проекционный аппарат, киноаппарат, объектив микроскопа 4 d=F Лучи выходят параллельно Лупа (для чёткого изображения предмета), окуляр микроскопа и телескопа 5 d<F Изображение увеличенное, мнимое. Прямое, находится от линзы дальше, чем предмет «Увеличительные стёкла»

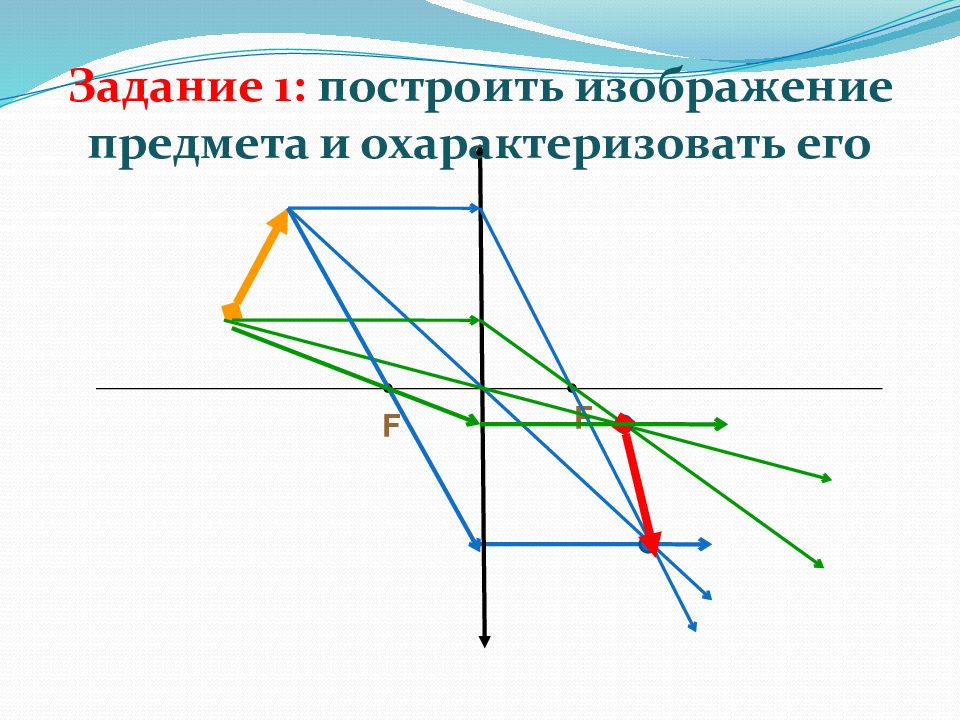

F F Задание 1: построить изображение предмета и охарактеризовать его
Основные лучи для построения изображения в рассеивающей линзе Луч, параллельный ГОО, преломляясь в линзе, выходит как бы из мнимого (переднего)фокуса. Луч, идущий через оптический центр линзы, проходит через неё, не преломляясь.
23 F F 1) строим произвольный луч, идущий из точки до линзы. 2) строим побочную оптическую ось, параллельную взятому лучу. 3) строим фокальную плоскость. 4) строим преломленный луч, проходящий через точку пересечения побочной оптической оси и фокальной плоскости.
Строим произвольный луч, падающий от точки на линзу Изображаем побочную оптическую ось, параллельную построенному лучу Изображаем фокальную плоскость Строим ход преломленного луча, для этого соединяем точку падения произвольного луча на линзу и точку пересечения побочной оптической оси с фокальной плоскостью Строим изображение точки

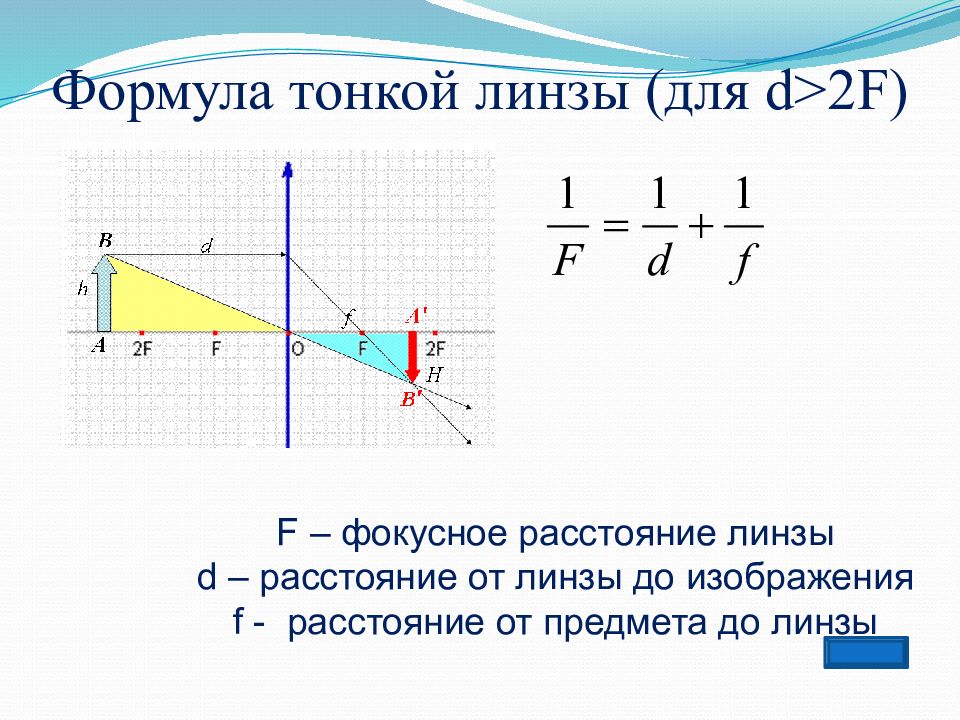

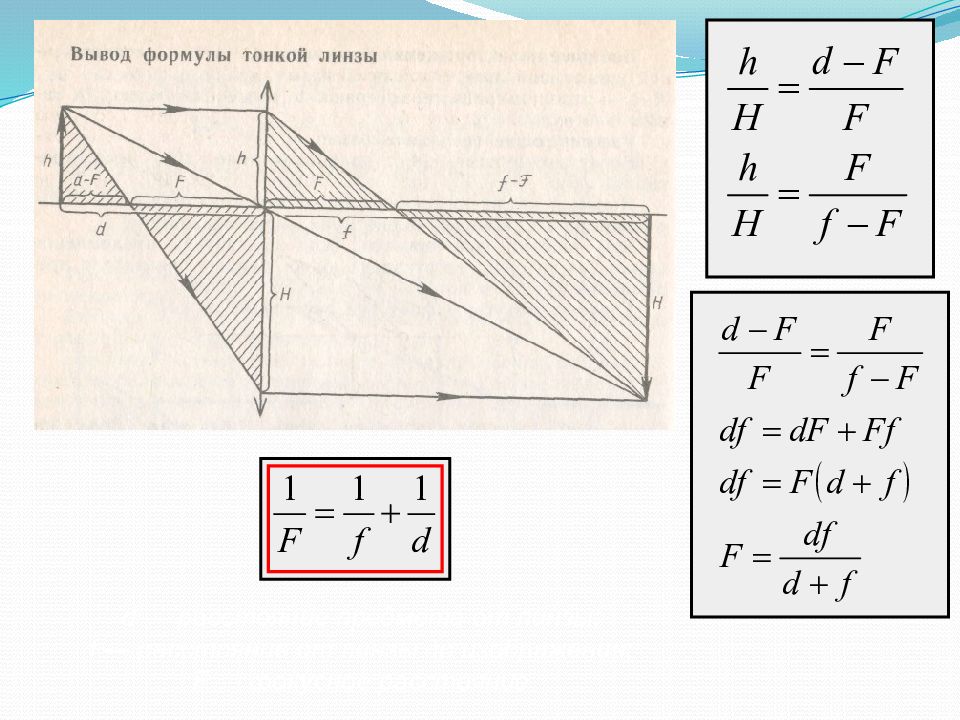

Формула тонкой линзы (для d>2F) F – фокусное расстояние линзы d – расстояние от линзы до изображения f - расстояние от предмета до линзы
26

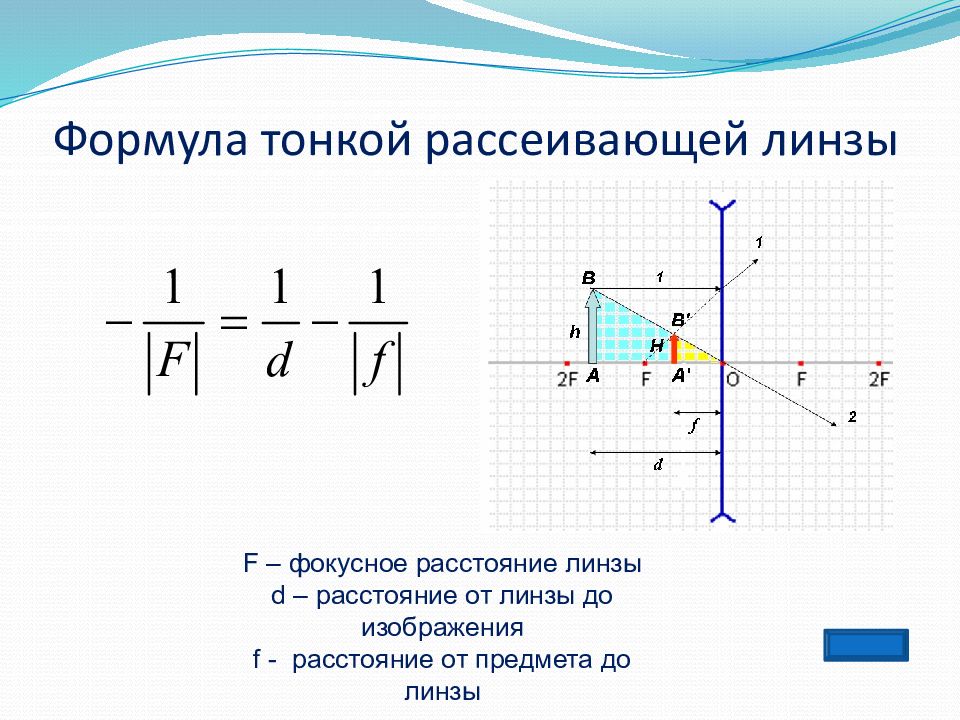

F – фокусное расстояние линзы d – расстояние от линзы до изображения f - расстояние от предмета до линзы

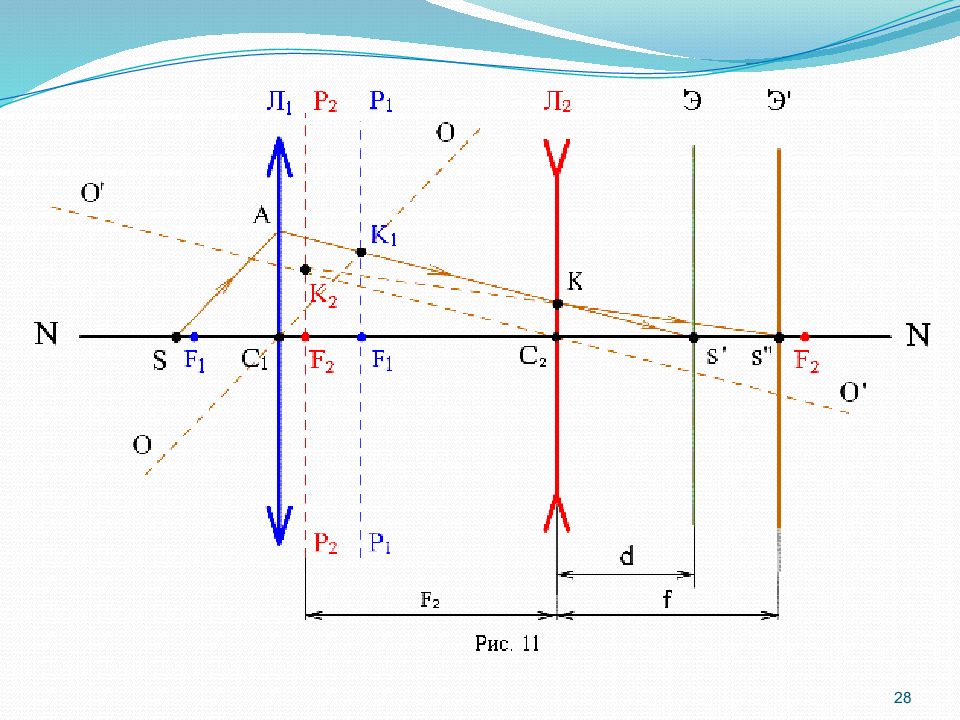

28

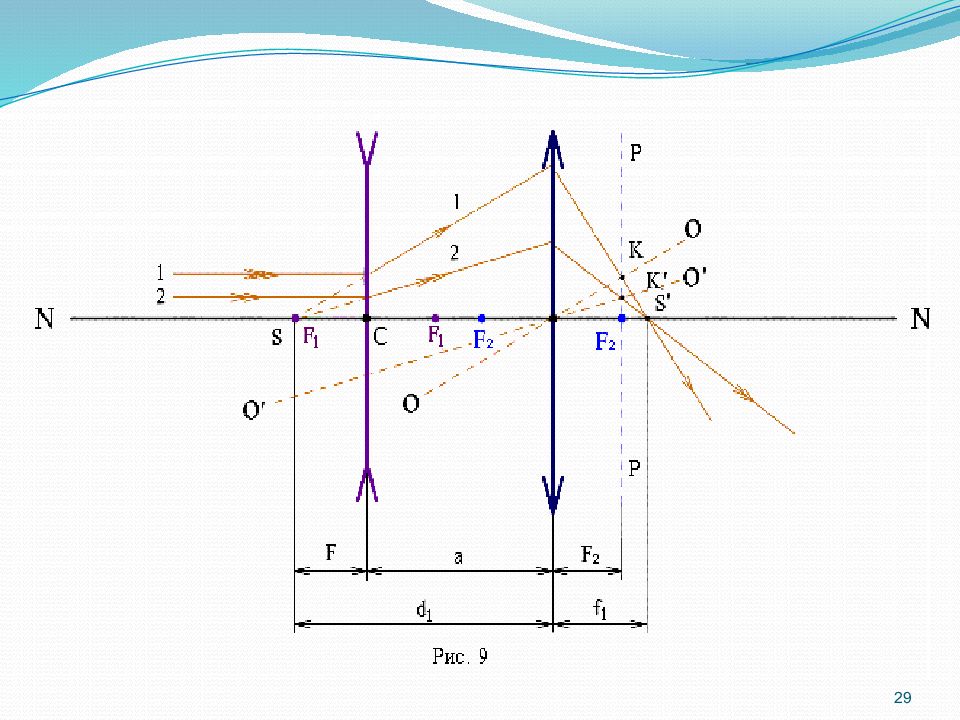

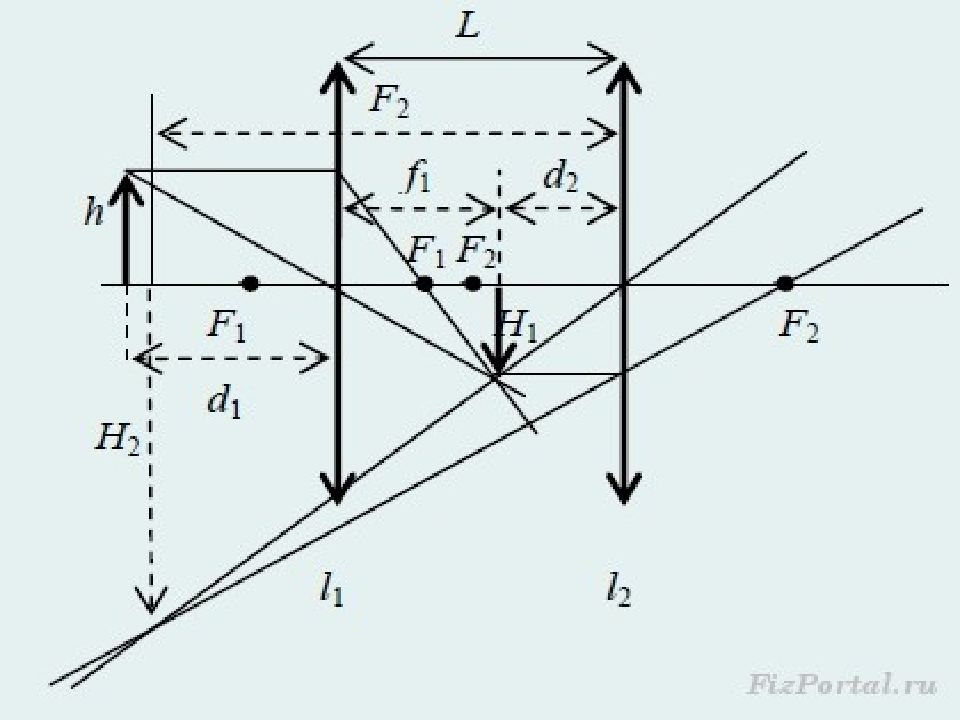

29

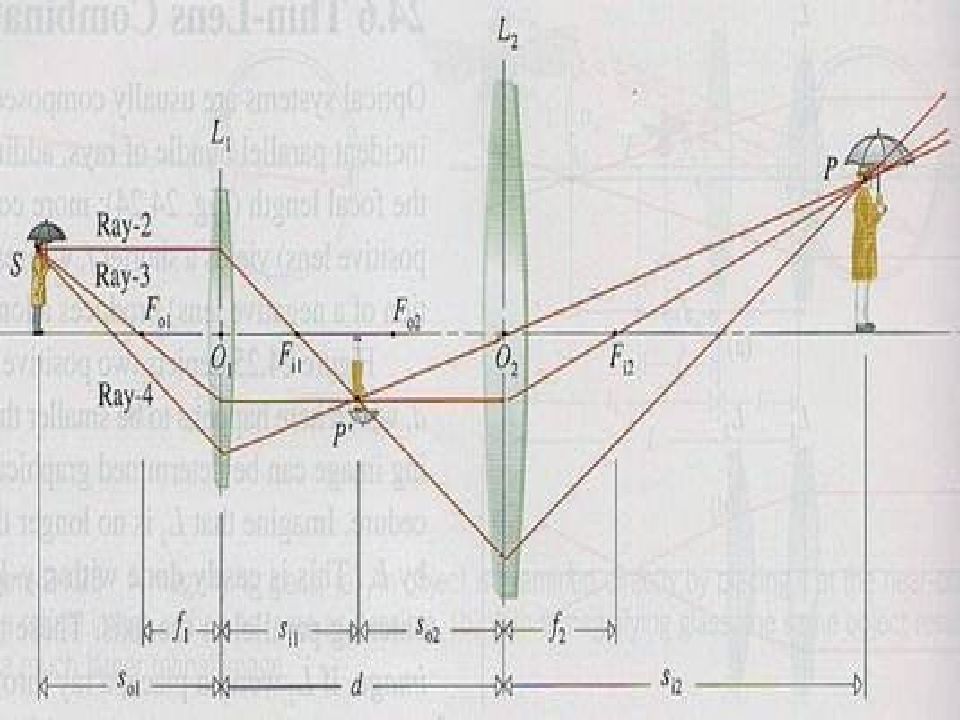

30
31
32

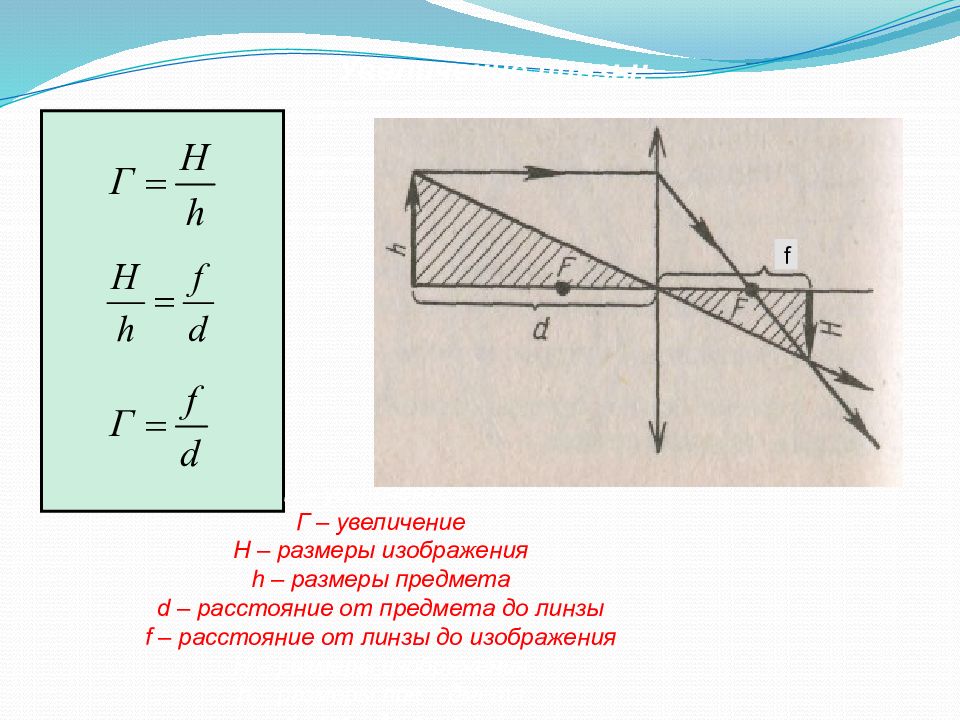

Увеличение линзы: f Г – увеличение – Г – увеличение H – размеры изображения h – размеры предмета d – расстояние от предмета до линзы f – расстояние от линзы до изображения H – размеры изображения h – размеры пре – дмета d –от – до линзы f – расстояние от линзы до изображения
d — расстояние предмета от линзы; f — расстояние от линзы до изображения; F — фокусное расстояние
Линейное увеличение – отношение линейного размера изображения к линейному размеру предмета.
Расстояние от предмета до линзы d, расстояние от линзы до изображения f Формула тонкой линзы
