Подготовил Студент 406 Группы Кутлубаев Ф.Г Цель работы: Осветить основные методы, применяемые в лучевой диагностике туберкулеза легких. Отразить основные рентгенологическое признаки, характерные для разных форм туберкулеза. Провести дифференциальную диагностику между туберкулезом и раком легкого с точки зрения рентгенологии.
Первичный туберкулез-заболевание, развивающееся в период первичного инфицирования микобактерией туберкулеза ( чаще в детском, реже в юношеском возрасте) Первичный туберкулезный комплекс - повреждение ткани при первичном туберкулезе, характеризующееся тремя компонентами: первичный аффект - очаг первичного повреждения ткани, (бугорок или более крупный очаг казеозноо некроза), возникает субплеврально, чаще правого легкого в III, VIII, IX, X сегментах. - лимфангит - лимфаденит Очаг Гона – рубчик или петрификат (участок, инкрустированный солями кальция), возникающий на месте первичного аффекта и редко превышающий диаметр горошины.

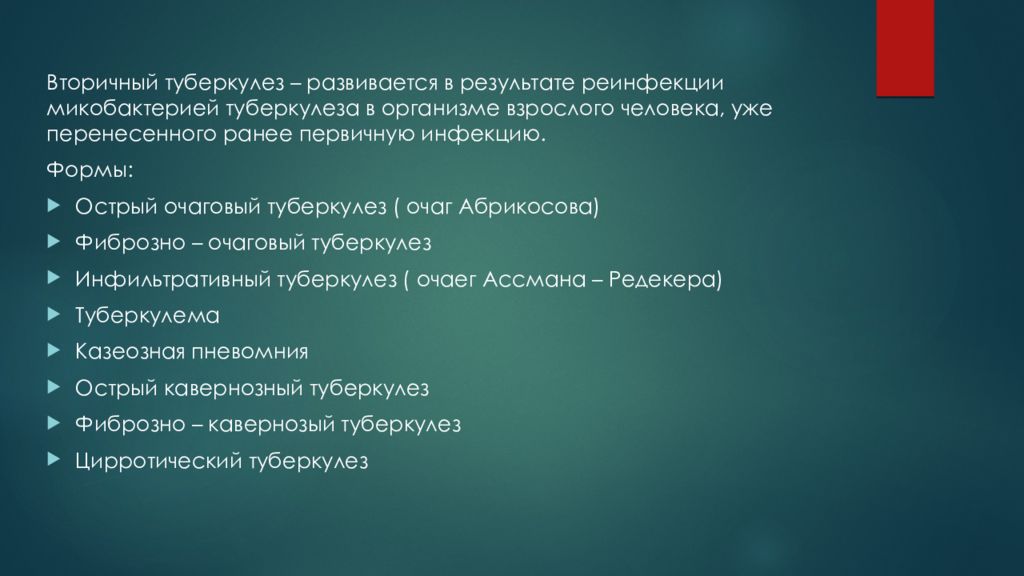

Вторичный туберкулез – развивается в результате реинфекции микобактерией туберкулеза в организме взрослого человека, уже перенесенного ранее первичную инфекцию. Формы: Острый очаговый туберкулез ( очаг Абрикосова ) Фиброзно – очаговый туберкулез Инфильтративный туберкулез ( очаег Ассмана – Редекера ) Туберкулема Казеозная пневомния Острый кавернозный туберкулез Фиброзно – кавернозый туберкулез Цирротический туберкулез

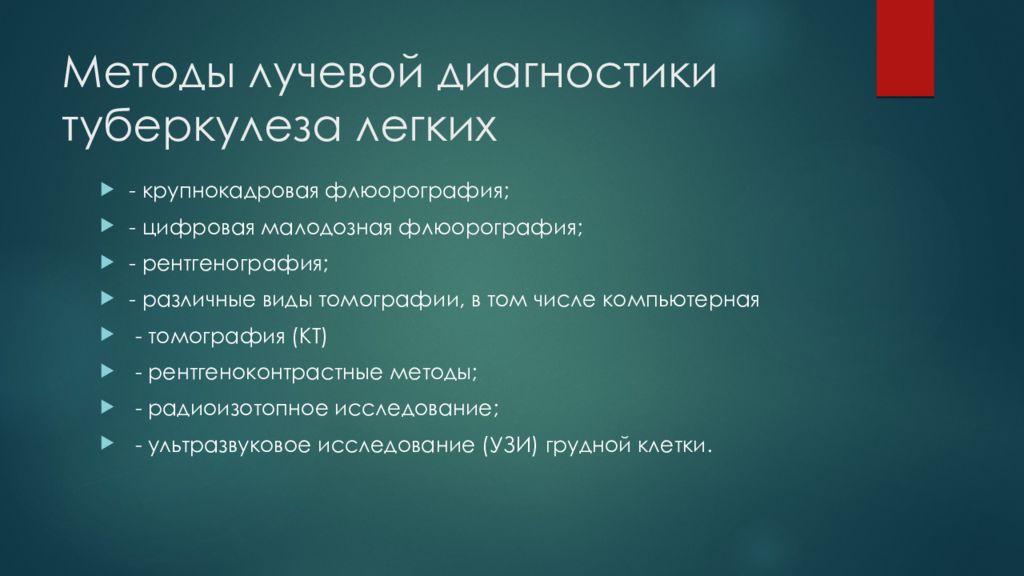

- крупнокадровая флюорография; - цифровая малодозная флюорография; - рентгенография; - различные виды томографии, в том числе компьютерная - томография (КТ) - рентгеноконтрастные методы; - радиоизотопное исследование; - ультразвуковое исследование (УЗИ) грудной клетки.

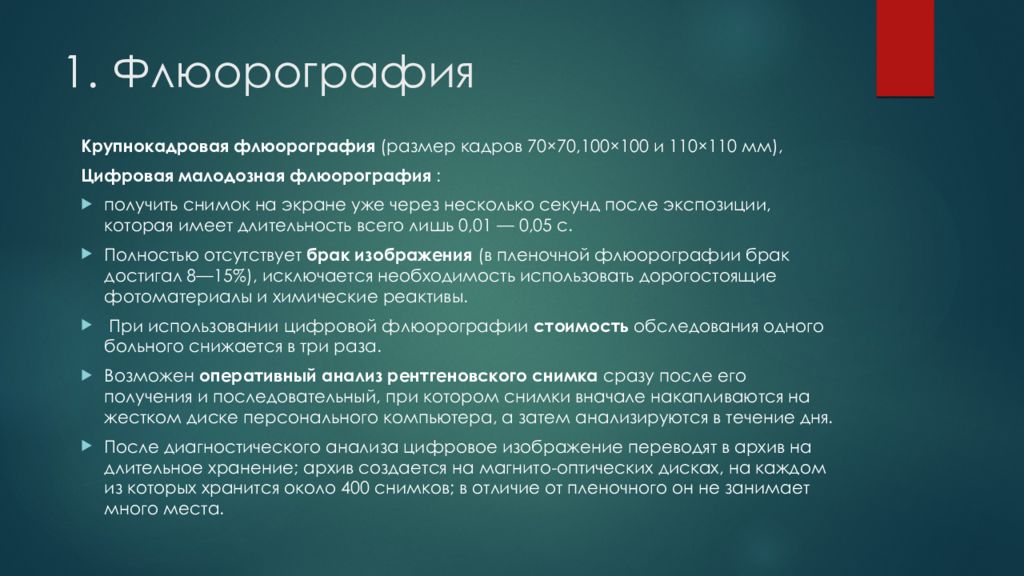

Крупнокадровая флюорография (размер кадров 70×70,100×100 и 110×110 мм), Цифровая малодозная флюорография : получить снимок на экране уже через несколько секунд после экспозиции, которая имеет длительность всего лишь 0,01 — 0,05 с. Полностью отсутствует брак изображения (в пленочной флюорографии брак достигал 8—15%), исключается необходимость использовать дорогостоящие фотоматериалы и химические реактивы. При использовании цифровой флюорографии стоимость обследования одного больного снижается в три раза. Возможен оперативный анализ рентгеновского снимка сразу после его получения и последовательный, при котором снимки вначале накапливаются на жестком диске персонального компьютера, а затем анализируются в течение дня. После диагностического анализа цифровое изображение переводят в архив на длительное хранение; архив создается на магнито -оптических дисках, на каждом из которых хранится около 400 снимков; в отличие от пленочного он не занимает много места.
Достоинства: - возможность обзора всех образований грудной полости: легких, сердца, крупных сосудов, диафрагмы. - уточнении топографии патологических образований (отношение к костным компонентам грудной клетки, плевральным листкам, легочной ткани или органам средостения ), - оценке функции органов. - на ее основании строят рентгенологические заключения о наличии гидро - и пневмоторакса, воспалительных изменений, ателектаза, подвижности ребер и диафрагмы, пульсации крупных сосудов и сердца. Недостатки: - худшая по сравнению с рентгенограммами разрешающая способность - недостаточная четкость и структурность получаемого изображения - отсутствие объективной документации после исследования - достаточно высокая лучевая нагрузка на пациента и врача даже при использовании аппаратуры с электронно-оптическим преобразователем.

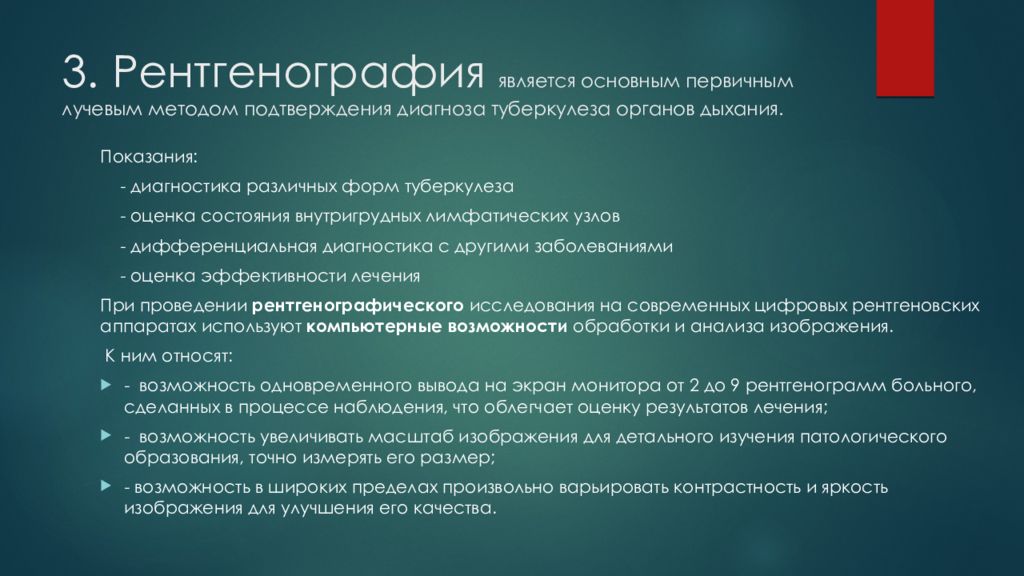

Показания : - диагностика различных форм туберкулеза - оценка состояния внутригрудных лимфатических узлов - дифференциальная диагностика с другими заболеваниями - оценка эффективности лечения При проведении рентгенографического исследования на современных цифровых рентгеновских аппаратах используют компьютерные возможности обработки и анализа изображения. К ним относят: - возможность одновременного вывода на экран монитора от 2 до 9 рентгенограмм больного, сделанных в процессе наблюдения, что облегчает оценку результатов лечения; - возможность увеличивать масштаб изображения для детального изучения патологического образования, точно измерять его размер; - возможность в широких пределах произвольно варьировать контрастность и яркость изображения для улучшения его качества.

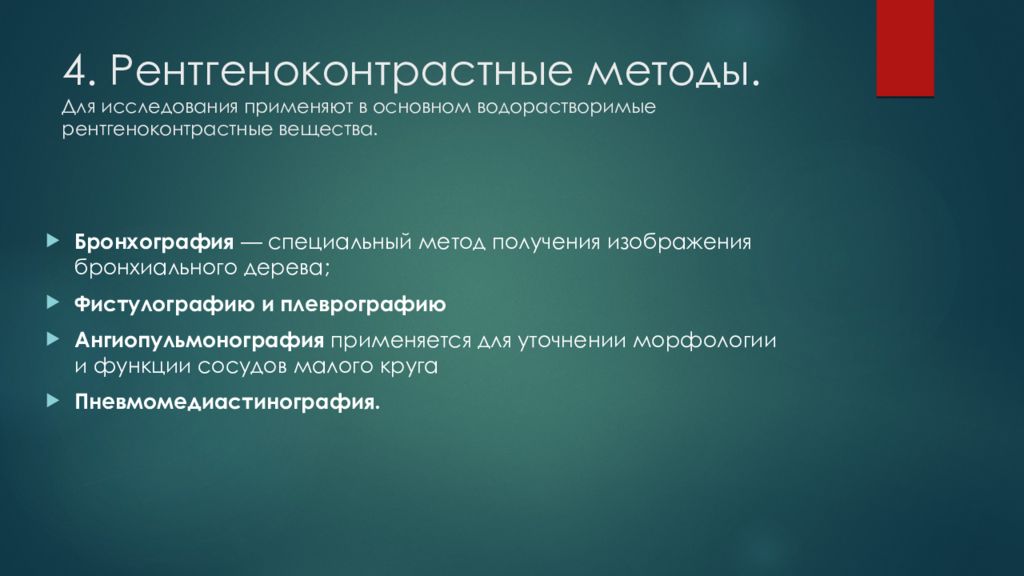

Бронхография — специальный метод получения изображения бронхиального дерева; Фистулографию и плеврографию Ангиопульмонография применяется для уточнении морфологии и функции сосудов малого круга Пневмомедиастинография.
Метод позволяет: - без увеличения нагрузки установить локализацию, протяженность, осложнения туберкулезного процесса. - постройка трехмерных структур исследуемых структур - определения плотности патологических изменений, избегая эффекта суммации - выявление неполного первичного комплекса ( без лимфангита) на ранних стадиях - КТ позволяет характеризовать лимфатические узлы на основе: плотности, идентифицировать их как гомогенные, некротические, определение их морфологии - по данным КТ при туберкулезе величина отдельных узлов 1-18 мм, конгломератов до 40 мм, у детей величина пораженных лимфатических узлов 4-10 мм
В арианты туберкулеза ВГЛУ: 1) выраженная аденопатия – величина л.у более 10мм или множественные конгломераты мелких (менее 10 мм) л.у, м.б свежие инфильтративные, казеинфицированные 2) мало выраженная аденопатия – величина узлов 5-10мм ( микрополиаденопатия ), что указывает на активыный туб- ый процесс. Хронический текущий ТВГЛУ. Множественно мягкотканные, частично и полностью кальцинированные, внутригрудные Л.У и конгломераты Л.У

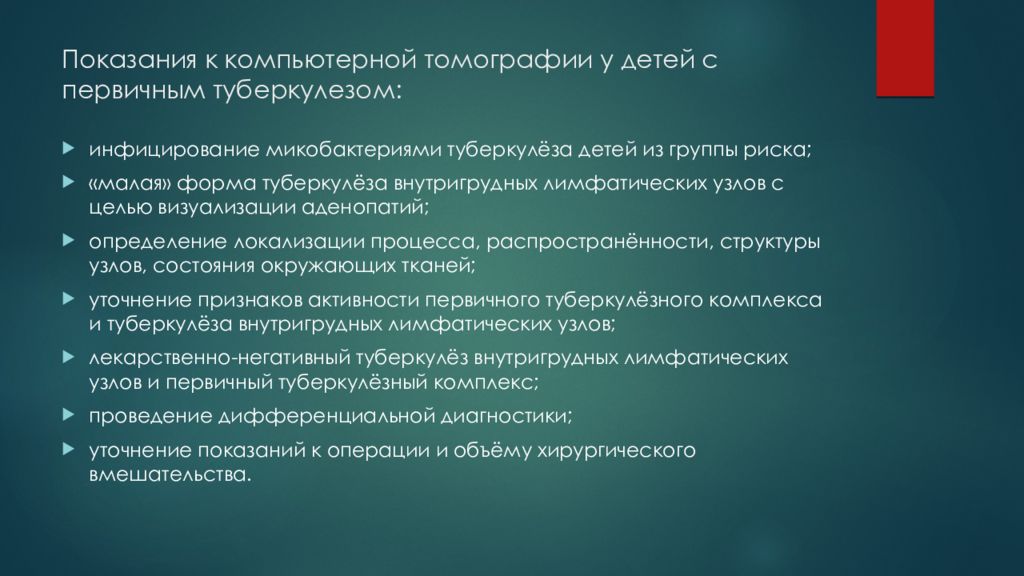

инфицирование микобактериями туберкулёза детей из группы риска; «малая» форма туберкулёза внутригрудных лимфатических узлов с целью визуализации аденопатий ; определение локализации процесса, распространённости, структуры узлов, состояния окружающих тканей; уточнение признаков активности первичного туберкулёзного комплекса и туберкулёза внутригрудных лимфатических узлов; лекарственно-негативный туберкулёз внутригрудных лимфатических узлов и первичный туберкулёзный комплекс; проведение дифференциальной диагностики; уточнение показаний к операции и объёму хирургического вмешательства.
уточнение (определение) клинической формы туберкулёза и её вариантов; уточнение (определение) фазы туберкулёзного процесса; уточнение (выявление) признаков активности туберкулёзного процесса; выявление неясного источника бактериовыделения ; наблюдение при лекарственно-негативном туберкулёзе; определение распространённости туберкулёзного процесса и метатуберкулёзных изменений в лёгких; определение состояния бронхов, целесообразность и необходимость бронхоскопии при туберкулёзе и других заболеваниях лёгких; определение изменений в лёгких при экссудативном плеврите; проведение дифференциальной диагностики между туберкулёзом и другими заболеваниями лёгких ; диагностическая пункционная биопсия под контролем КТ; уточнение показаний к операции и объёму хирургического вмешательства при туберкулёзе лёгких.
Методы лучевого исследования Рентгенография Линейная томография КТ Первичный туберкулезный комплекс - тень округлой формы с нечеткими контурами, расположенная субплеврально - расширение корня легкого из-за увеличения бронхопульмональных лим.узлов (лимфангит). Диссеминированный ( миллиарный ) туберкулез легких Последние годы форма занимает второе место в структуре форм туберкулеза и составляет 5 —20 % - острый: диффузная двусторонняя, равномерная и очаговая однотипная диссеминация. - хронический: двусторонняя диссеминация с преимущественной локализацией разнообразных очагов в верхних долях легких - усиление и деформация легочного рисунка в результате фиброза Острый очаговый туберкулез - немногочисленные очаговые тени с типичной локализацией в верхушках легких - внутридольковые, дольковые бронхогенные очаги, либо интерстициальное воспаление с единичными бугорками

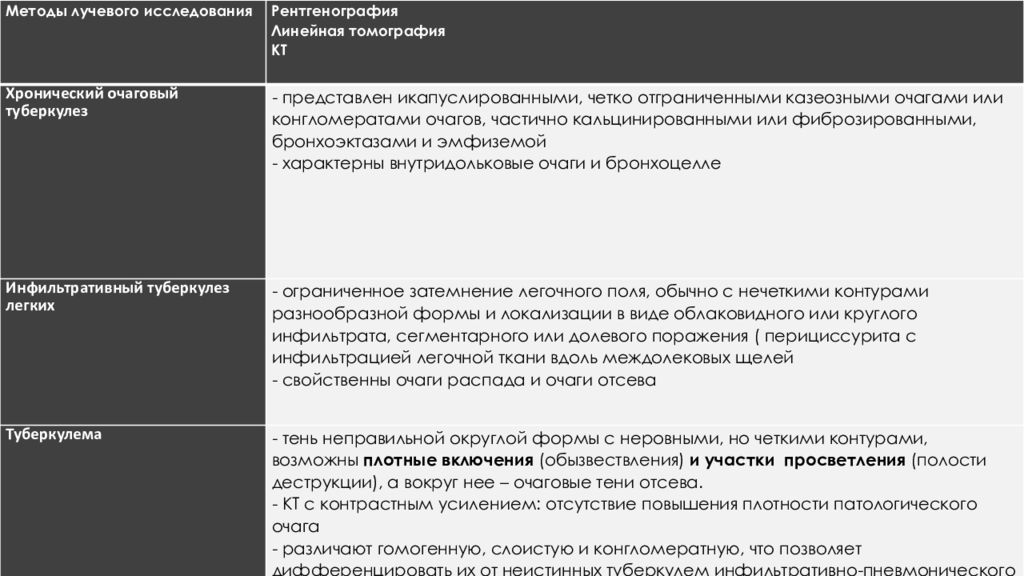

Методы лучевого исследования Рентгенография Линейная томография КТ Хронический очаговый туберкулез - представлен икапуслированными, четко отграниченными казеозными очагами или конгломератами очагов, частично кальцинированными или фиброзированными, бронхоэктазами и эмфиземой - характерны внутридольковые очаги и бронхоцелле Инфильтративный туберкулез легких - ограниченное затемнение легочного поля, обычно с нечеткими контурами разнообразной формы и локализации в виде облаковидного или круглого инфильтрата, сегментарного или долевого поражения ( перициссурита с инфильтрацией легочной ткани вдоль междолековых щелей - свойственны очаги распада и очаги отсева Туберкулема - тень неправильной округлой формы с неровными, но четкими контурами, возможны плотные включения (обызвествления) и участки просветления (полости деструкции), а вокруг нее – очаговые тени отсева. - КТ с контрастным усилением: отсутствие повышения плотности патологического очага - различают гомогенную, слоистую и конгломератную, что позволяет дифференцировать их от неистинных туберкулем инфильтративно-пневмонического типа

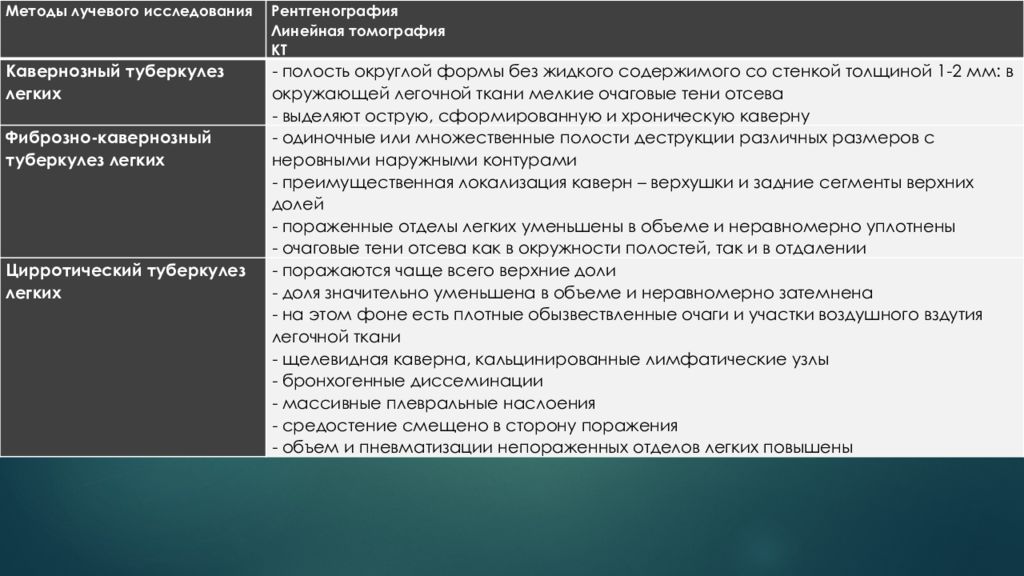

Методы лучевого исследования Рентгенография Линейная томография КТ Кавернозный туберкулез легких - полость округлой формы без жидкого содержимого со стенкой толщиной 1-2 мм: в окружающей легочной ткани мелкие очаговые тени отсева - выделяют острую, сформированную и хроническую каверну Фиброзно-кавернозный туберкулез легких - одиночные или множественные полости деструкции различных размеров с неровными наружными контурами - преимущественная локализация каверн – верхушки и задние сегменты верхних долей - пораженные отделы легких уменьшены в объеме и неравномерно уплотнены - очаговые тени отсева как в окружности полостей, так и в отдалении Цирротический туберкулез легких - поражаются чаще всего верхние доли - доля значительно уменьшена в объеме и неравномерно затемнена - на этом фоне есть плотные обызвествленные очаги и участки воздушного вздутия легочной ткани - щелевидная каверна, кальцинированные лимфатические узлы - бронхогенные диссеминации - массивные плевральные наслоения - средостение смещено в сторону поражения - объем и пневматизации непораженных отделов легких повышены

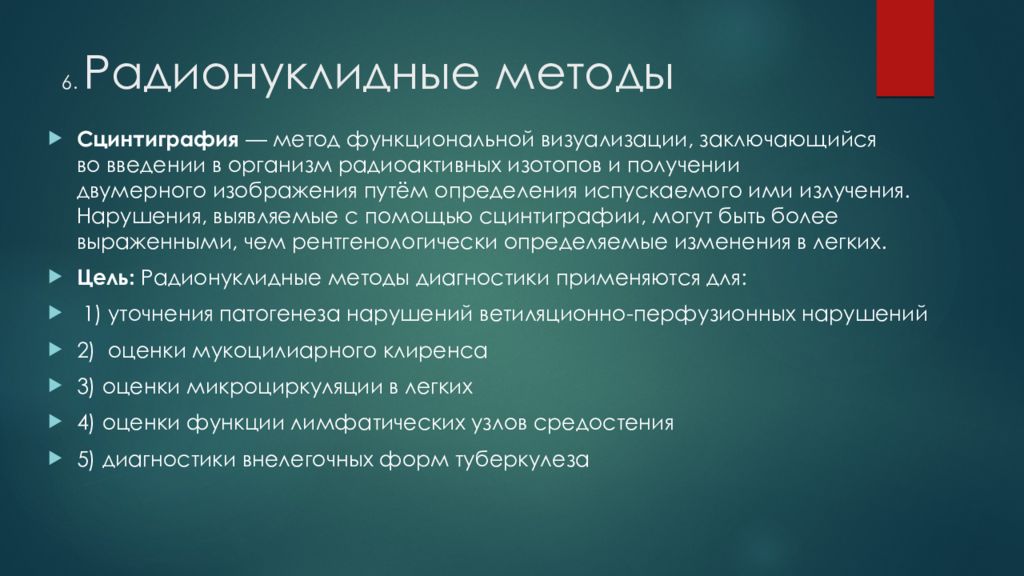

Сцинтиграфия — метод функциональной визуализации, заключающийся во введении в организм радиоактивных изотопов и получении двумерного изображения путём определения испускаемого ими излучения. Нарушения, выявляемые с помощью сцинтиграфии, могут быть более выраженными, чем рентгенологически определяемые изменения в легких. Цель: Радионуклидные методы диагностики применяются для: 1) уточнения патогенеза нарушений ветиляционно-перфузионных нарушений 2) оценки мукоцилиарного клиренса 3) оценки микроциркуляции в легких 4) оценки функции лимфатических узлов средостения 5) диагностики внелегочных форм туберкулеза
Показания: 1) уточнения распространенности, локализации и степени активности патологического процесса 2) выявления зон нарушения функции органов при диагностике туберкулеза 3) определение показаний к хирургическому лечению 4) для динамической оценки эффективности лечения и результатов операции Противопоказания: Кровохарканье, легочное кровотечение, высокая температура тела, острый психоз, беременность, младенческий возраст ( до 1 года).

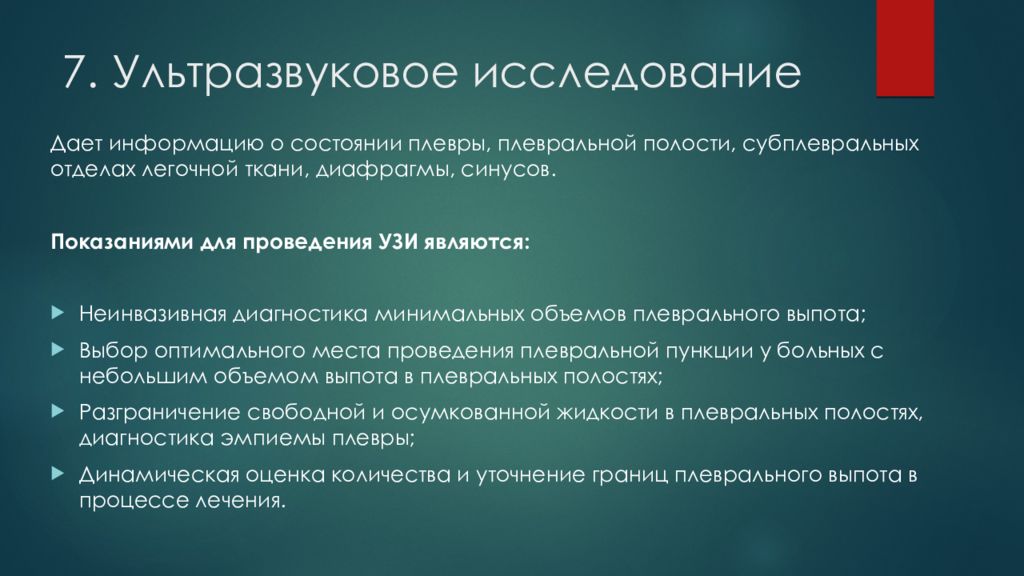

Д ает информацию о состоянии плевры, плевральной полости, субплевральных отделах легочной ткани, диафрагмы, синусов. Показаниями для проведения УЗИ являются: Н еинвазивная диагностика минимальных объемов плеврального выпота; В ыбор оптимального места проведения плевральной пункции у больных с небольшим объемом выпота в плевральных полостях; Р азграничение свободной и осумкованной жидкости в плевральных полостях, диагностика эмпиемы плевры; Д инамическая оценка количества и уточнение границ плеврального выпота в процессе лечения.
Рентгенограмма органов грудной клетки в прямой проекции при первичном туберкулезном комплексе: участок затенения в легком (1) соединен «дорожкой» (2) с увеличенными лимфатическими узлами корня легкого (3).

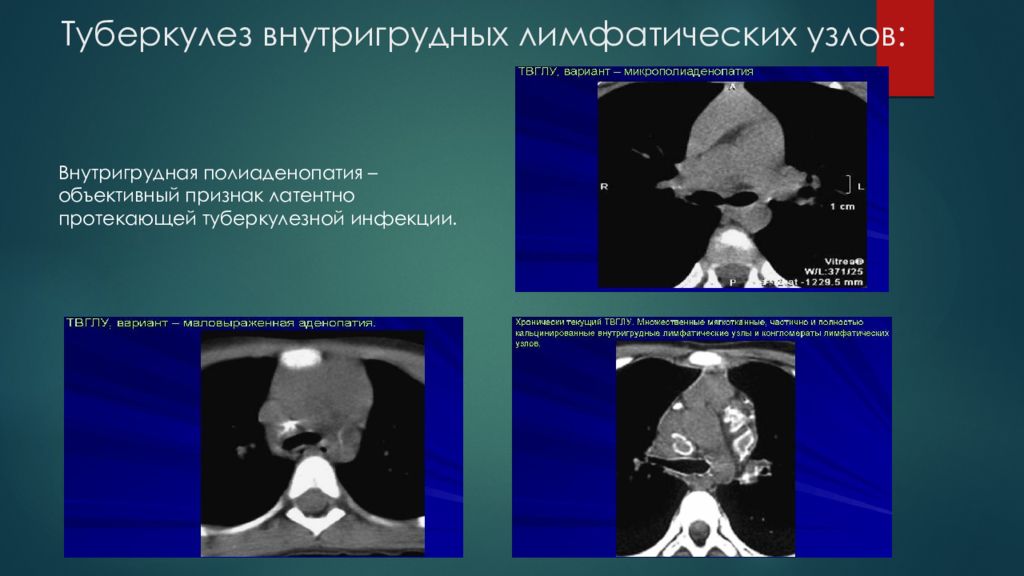

Внутригрудная полиаденопатия – объективный признак латентно протекающей туберкулезной инфекции.
Фиброзно-кавернозная форма Цирротическая форма
