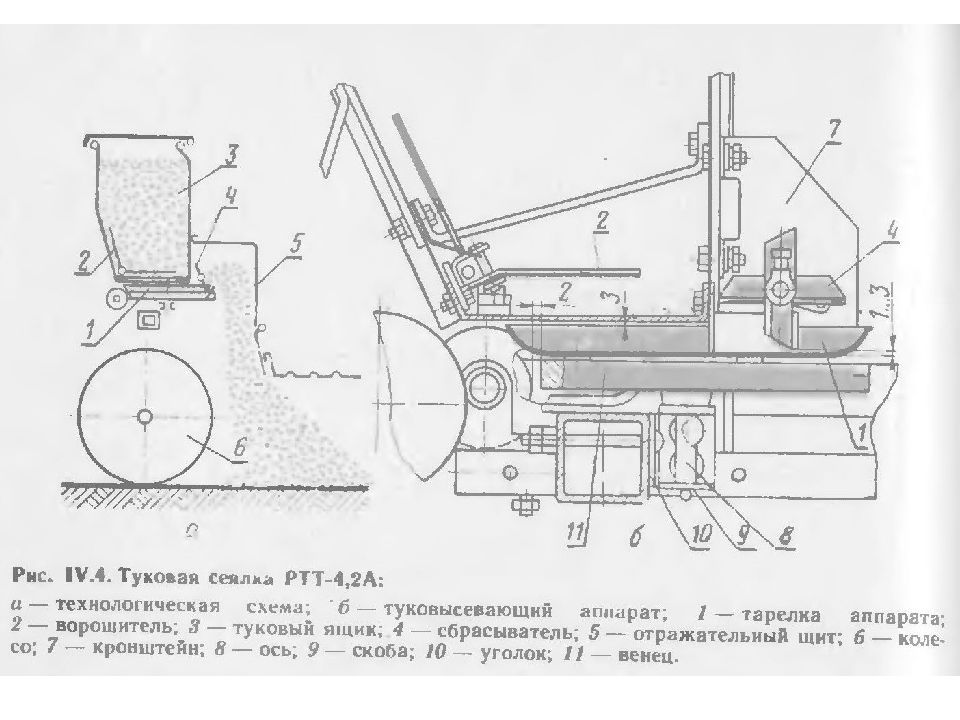

НРУ- 0,5
Устройство НРУ-0,5 Разбрасыватель НРУ-0,5 : 1 – бункер; 2 – рама; 3 – блокирующая тяга; 4 – дозирующее устройство ; 5 – планка высевающего аппарата; 6 – направляющий лоток; 7 – разбрасывающие диски; 8 – редуктор привода дисков; 9 – кривошип; 10 – главный редуктор; 11 – предохранительная муфта; 12 – боковые щетки; 13 – шатун; 14 – коромысло; 15 – зубчатый сектор; 16 – сводоразрушитель ; 17 рычаг нормы высева

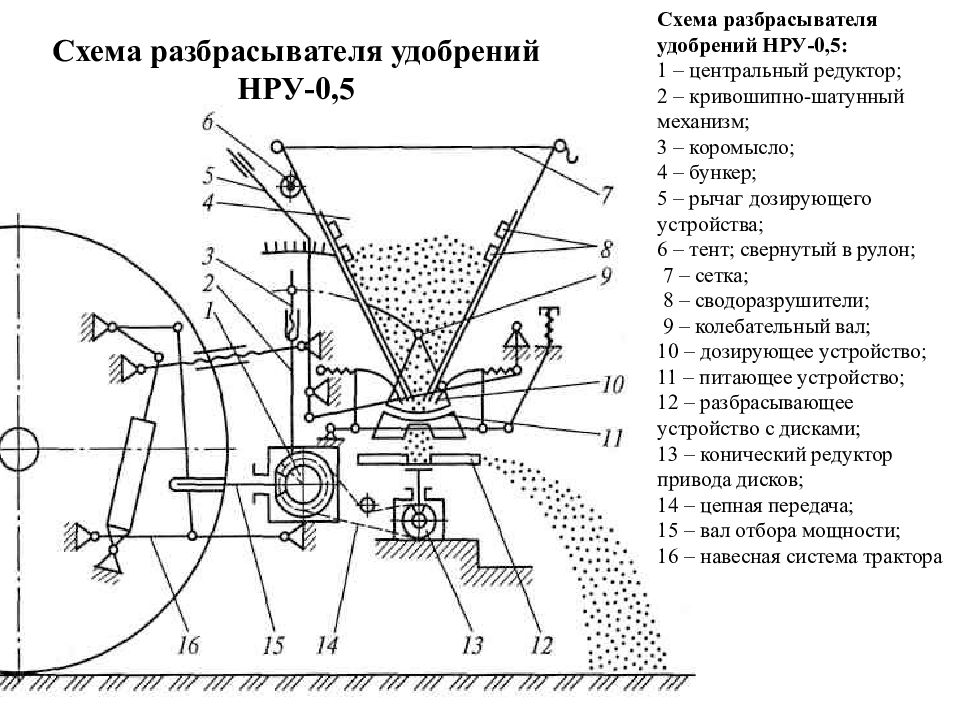

Схема разбрасывателя удобрений НРУ-0,5 Схема разбрасывателя удобрений НРУ-0,5: 1 – центральный редуктор; 2 – кривошипно-шатунный механизм; 3 – коромысло; 4 – бункер; 5 – рычаг дозирующего устройства; 6 – тент; свернутый в рулон ; 7 – сетка ; 8 – сводоразрушители ; 9 – колебательный вал; 10 – дозирующее устройство; 11 – питающее устройство; 12 – разбрасывающее устройство с дисками; 13 – конический редуктор привода дисков; 14 – цепная передача; 15 – вал отбора мощности; 16 – навесная система трактора

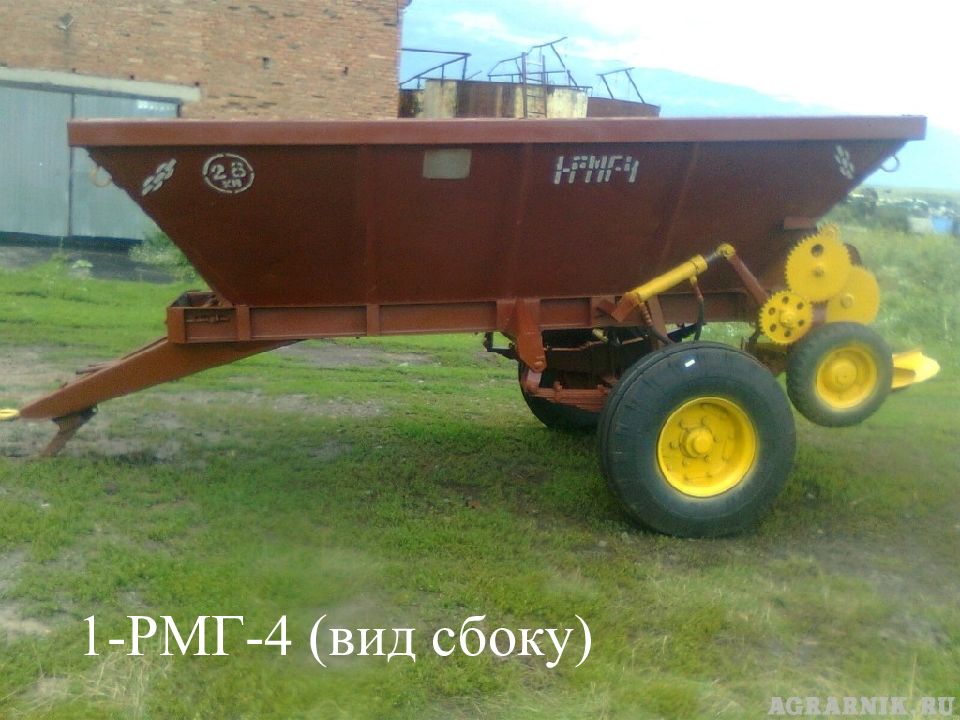

1-РМГ-4 (вид сбоку)

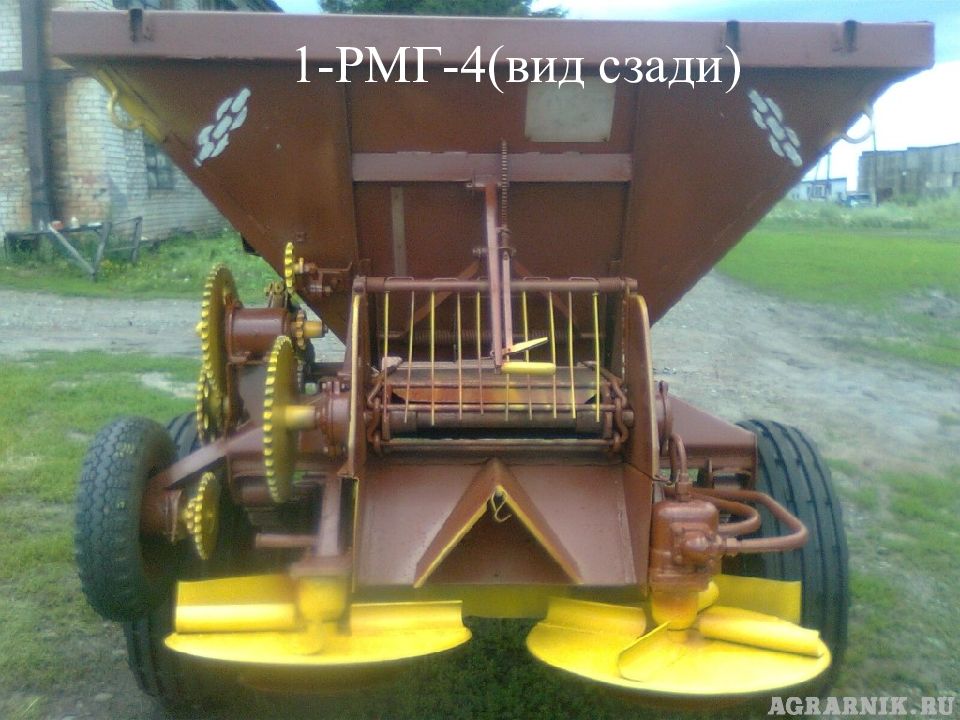

1-РМГ-4(вид сзади)

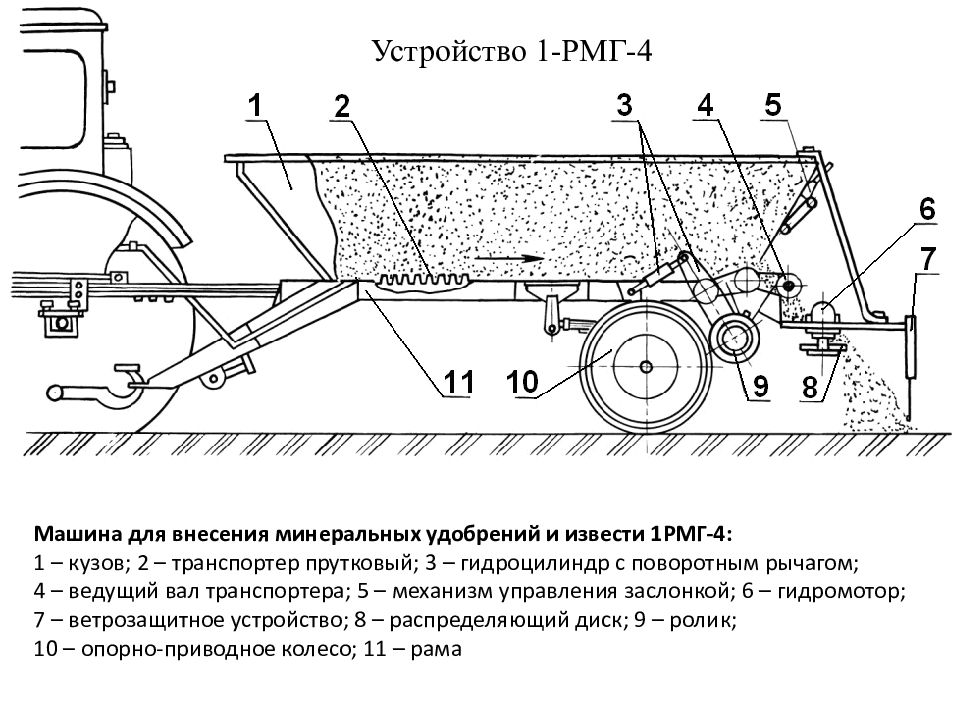

Устройство 1-РМГ-4 Машина для внесения минеральных удобрений и извести 1РМГ-4 : 1 – кузов; 2 – транспортер прутковый; 3 – гидроцилиндр с поворотным рычагом; 4 – ведущий вал транспортера; 5 – механизм управления заслонкой; 6 – гидромотор ; 7 – ветрозащитное устройство; 8 – распределяющий диск; 9 – ролик; 10 – опорно-приводное колесо; 11 – рама
КСА-3

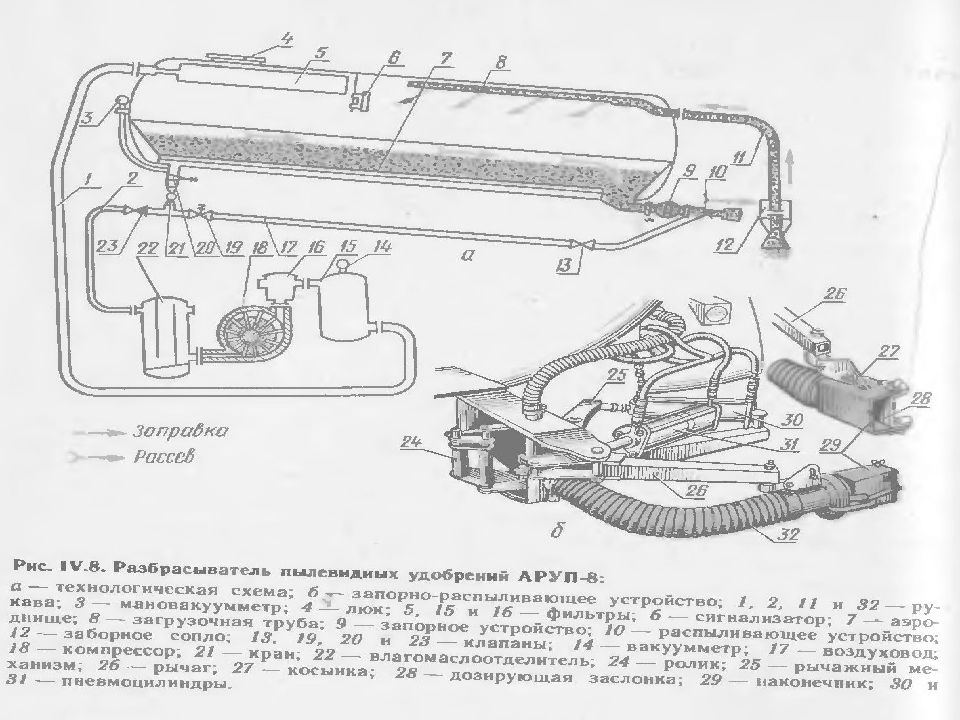

АРУП-8

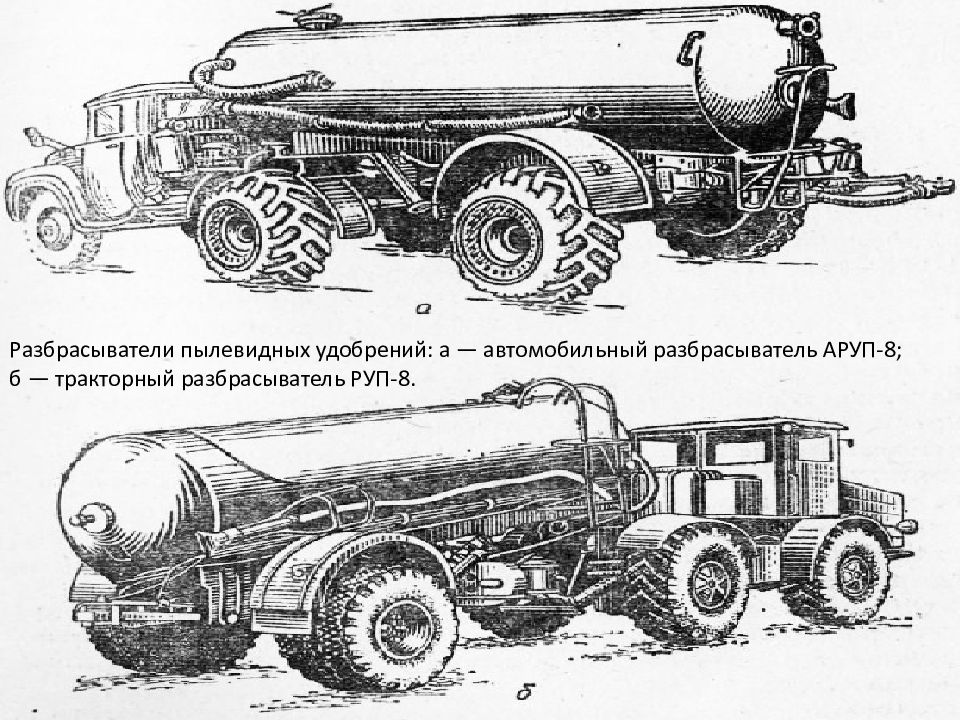

Разбрасыватели пылевидных удобрений: а — автомобильный разбрасыватель АРУП-8; б — тракторный разбрасыватель РУП-8.
ПРТ-10

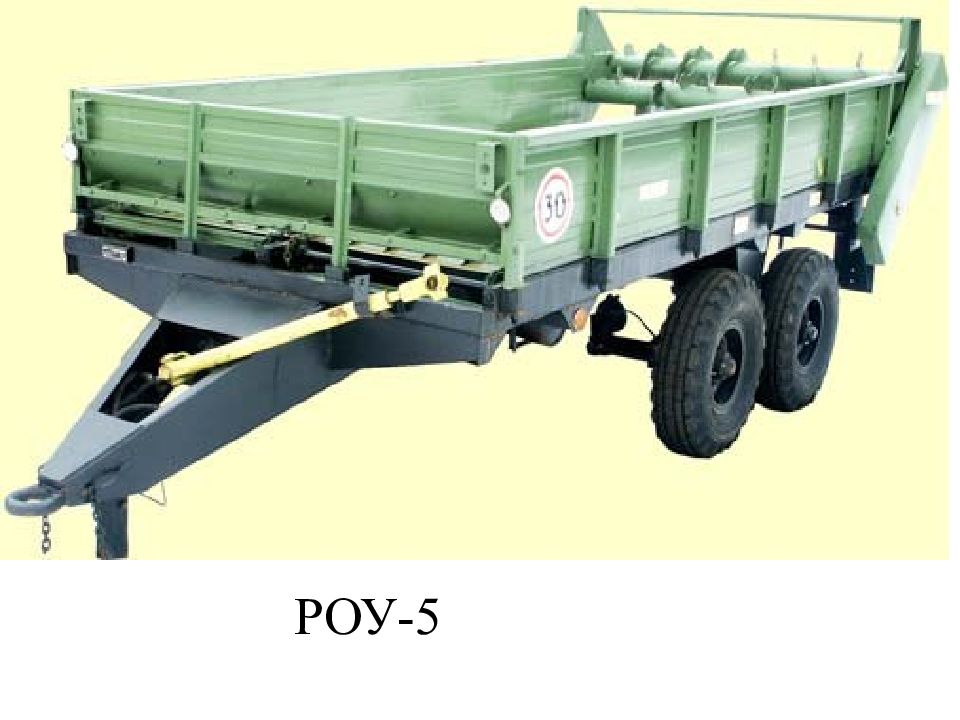

РОУ-5
Разбрасыватель 1-ПТУ-3,5 : а —схема; б — устройство транспортера; 1 — карданный вал; 2 — натяжное устройство 3 — продольный вал ; 4 — рама; 5 —борт; 6 — надставка; 7 — транспортер; 8 —редуктор; 9—шатун ; 10 — ведущий вал; 1 1 — разбрасывающее устройство ; 12 — вал редуктора ; 13 — кривошип; 14 — палец шатуна; 15 — планка-скребок; 16 — цепь; 17 — ведомый вал; 18 — собачка; 19 — щеки ; 20 — храповое колесо; 21 — предохранительная собачка; 22 — измельчающий барабан ; 23 — разбрасывающий барабан; 24 — рама разбрасывателя.

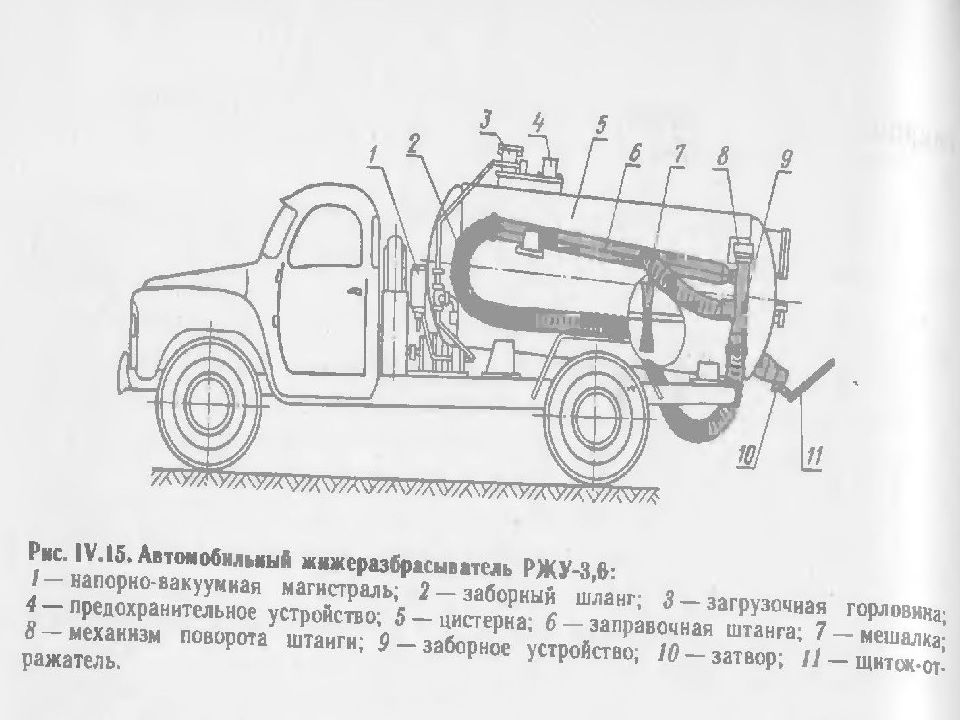

РЖТ-4

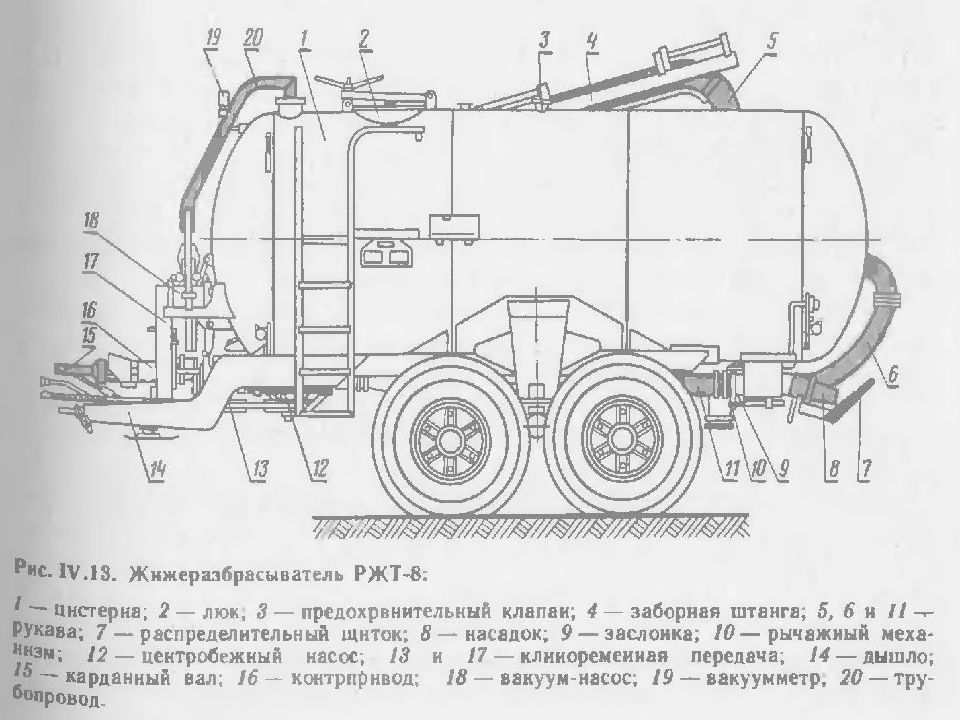

РЖТ-8
РЖТ-16

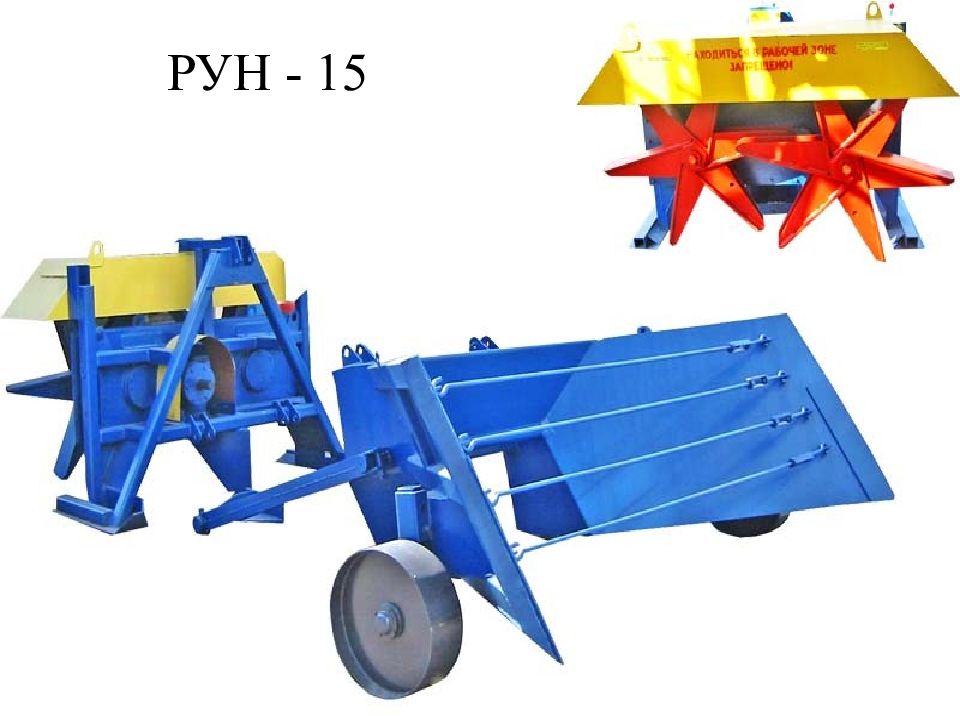

РУН - 15
Общий вид и схема разбрасывателя РУН-15А: а — общий вид; б — схема (вид сверху); 1 - валкообразователь; 2 - толкатель ; 3 - разбрасыватель.
Устройство РУН-15: 1 — тяга; 2 — рычаг подъема; 3 — механизм навески; 4 — кронштейн; 5 — маслопроводы; 6 — карданная передача; 7 — механизм привода; 8— штанга; 9 - гидроцилиндр; 10 и 14 - опорные катки; 11- боковина валкообразователя ; 12 — тяга; 13 — поперечная балка; 15 — метатели; 16 — корпус разбрасывающего механизма.

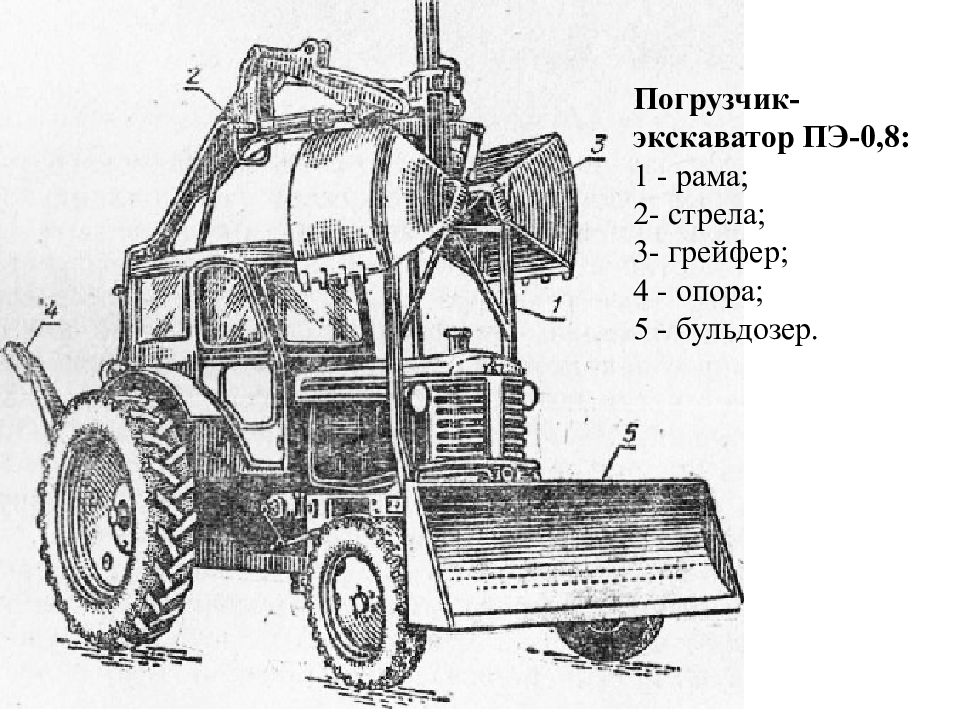

Погрузчик-экскаватор ПЭ-0,8: 1 - рама; 2- стрела; 3- грейфер; 4 - опора ; 5 - бульдозер.

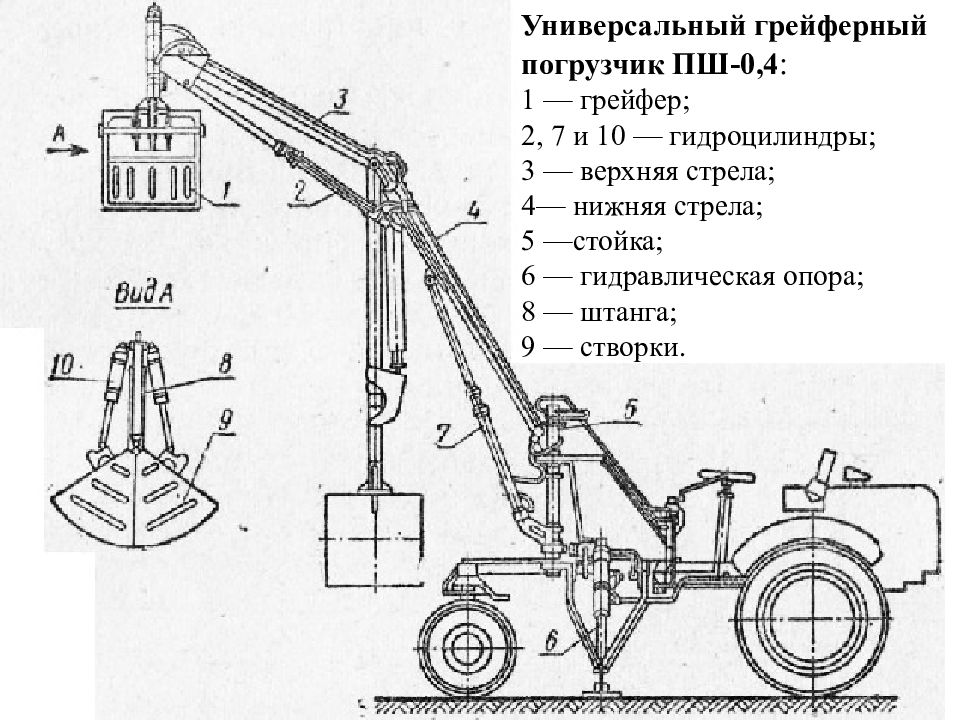

Универсальный грейферный погрузчик ПШ-0,4 : 1 — грейфер ; 2, 7 и 10 — гидроцилиндры; 3 — верхняя стрела; 4 — нижняя стрела; 5 —стойка; 6 — гидравлическая опора; 8 — штанга; 9 — створки.

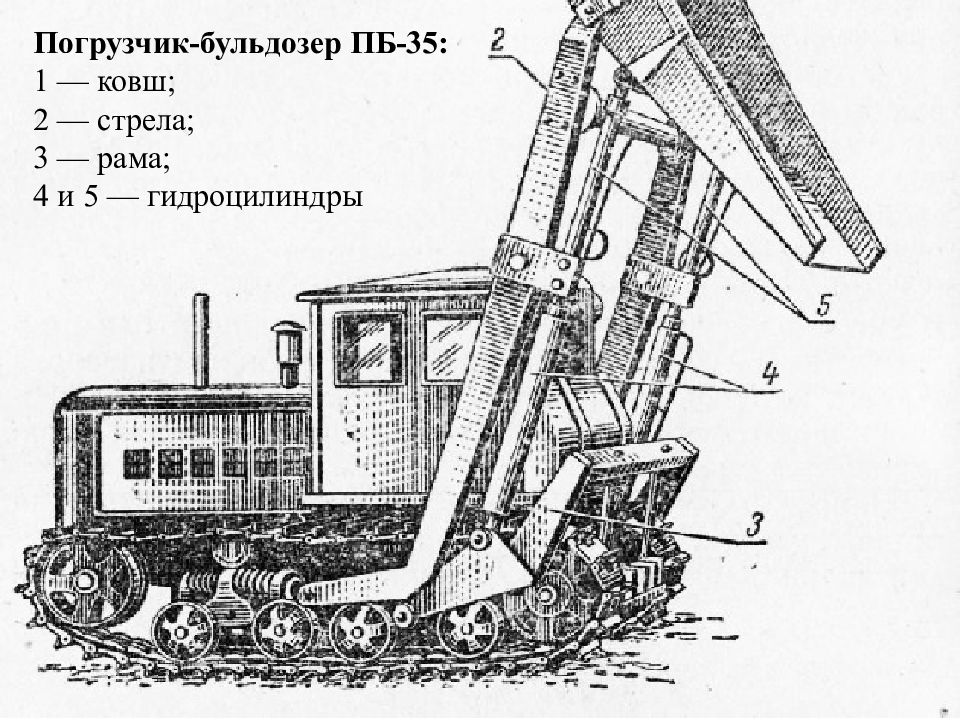

Погрузчик-бульдозер ПБ-35: 1 — ковш; 2 — стрела ; 3 — рама; 4 и 5 — гидроцилиндры

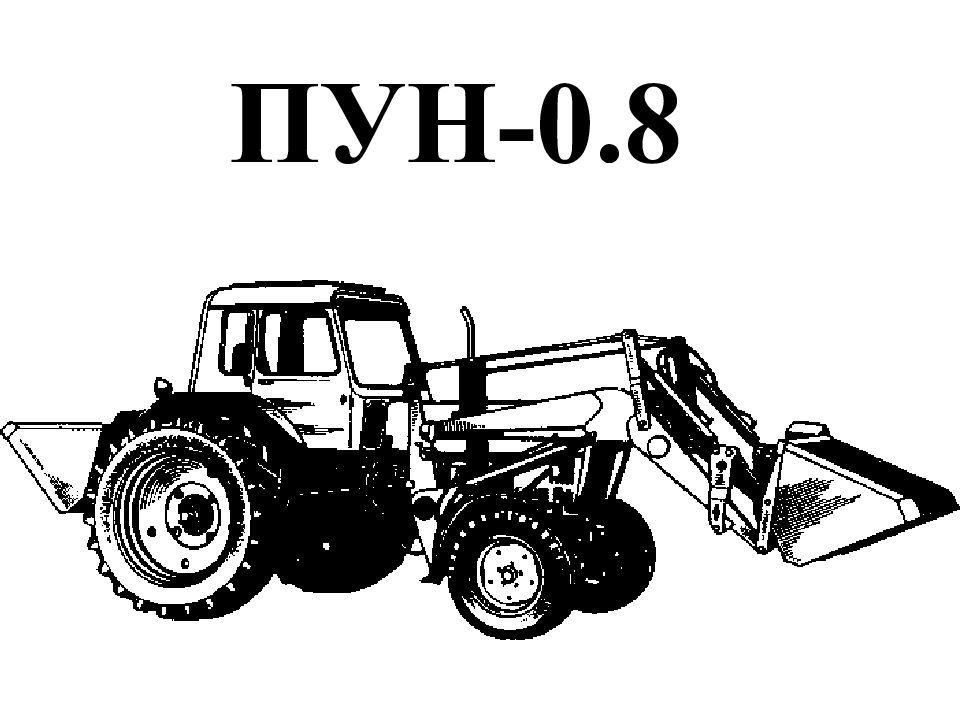

ПУН-0.8
