Архитектура промышленных зданий

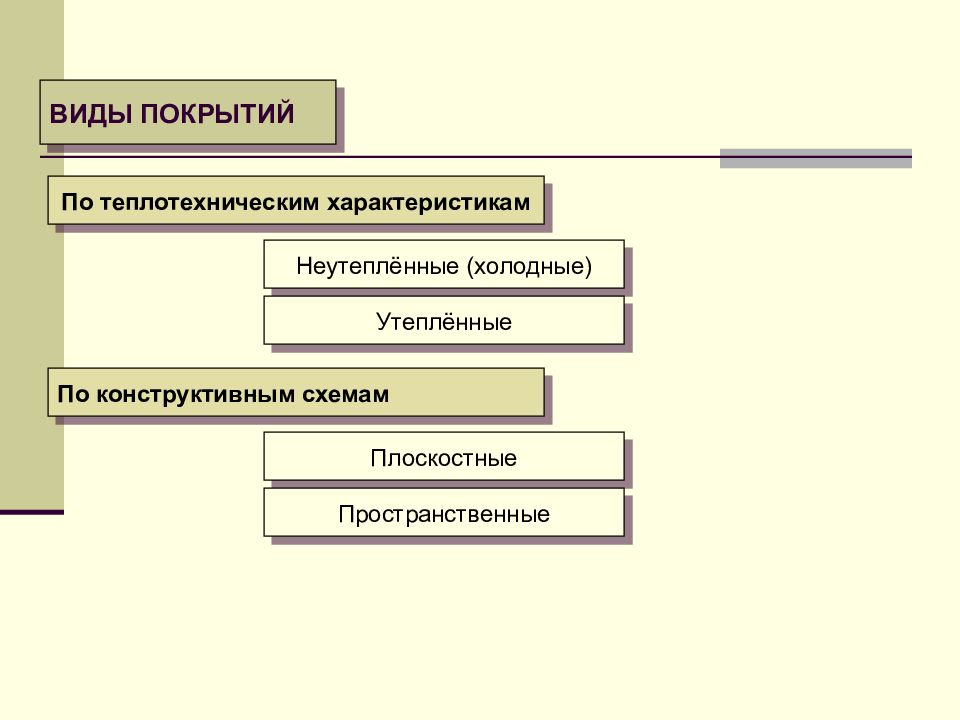

ВИДЫ ПОКРЫТИЙ По теплотехническим характеристикам Неутеплённые (холодные) Утеплённые По конструктивным схемам Плоскостные Пространственные

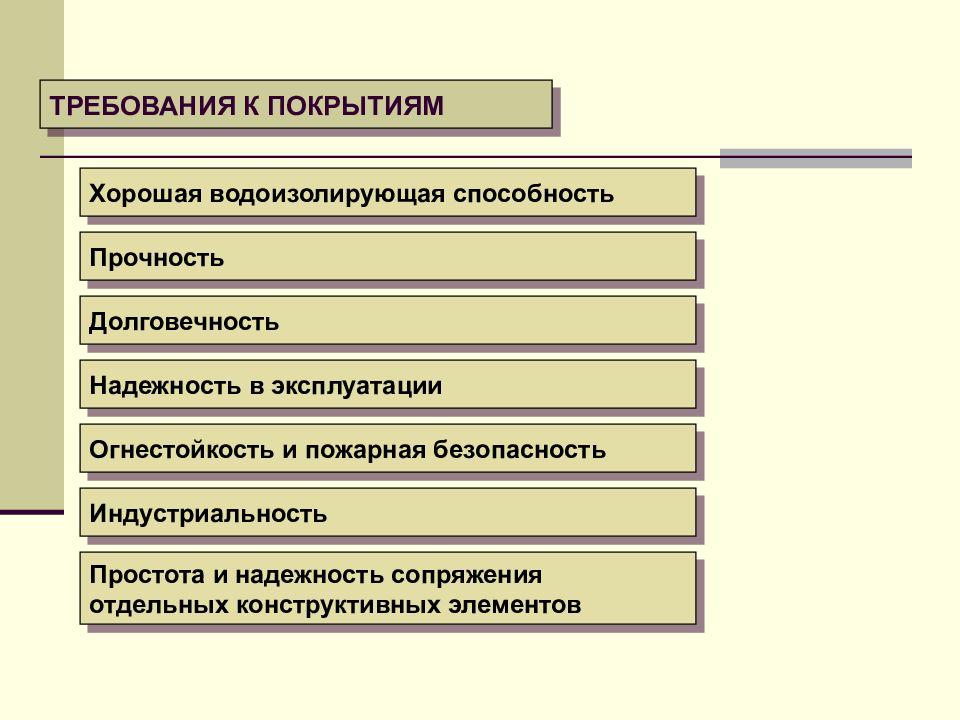

ТРЕБОВАНИЯ К ПОКРЫТИЯМ Хорошая водоизолирующая способность Прочность Долговечность Надежность в эксплуатации Огнестойкость и пожарная безопасность Индустриальность Простота и надежность сопряжения отдельных конструктивных элементов
ПРОФИЛИ ПОКРЫТИЙ Односкатные Двухскатные Многоскатные Плоские Шедовые Криволинейные
МАТЕРИАЛЫ КОНСТРУКЦИЙ ПОКРЫТИЯ Железобетонные Стальные Деревянные Комбинированные

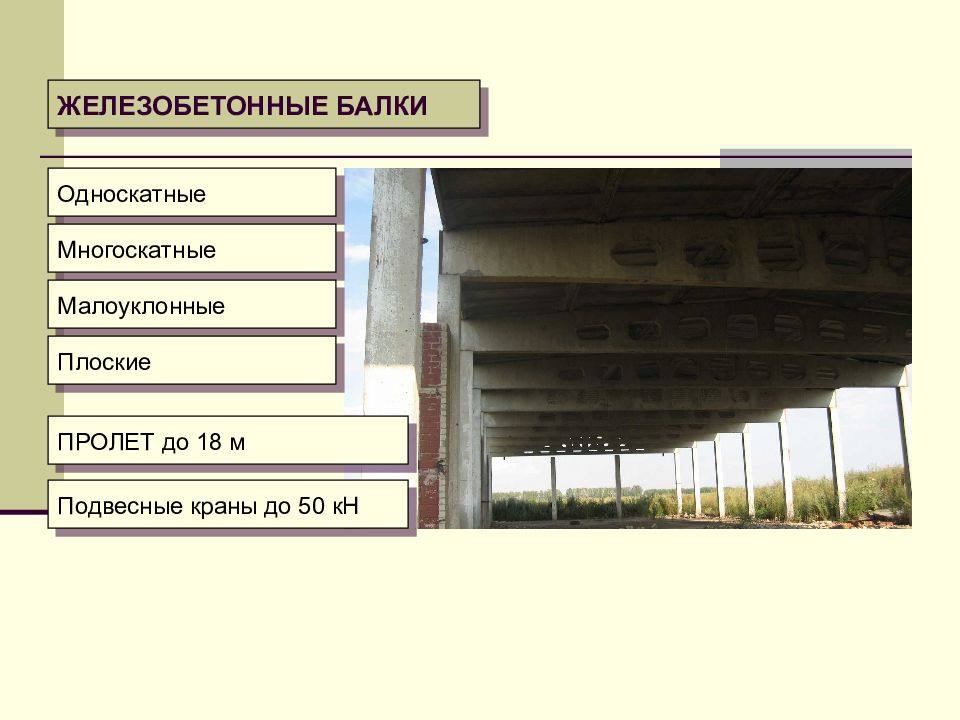

ЖЕЛЕЗОБЕТОННЫЕ БАЛКИ Односкатные Многоскатные Малоуклонные Плоские ПРОЛЕТ до 18 м Подвесные краны до 50 кН

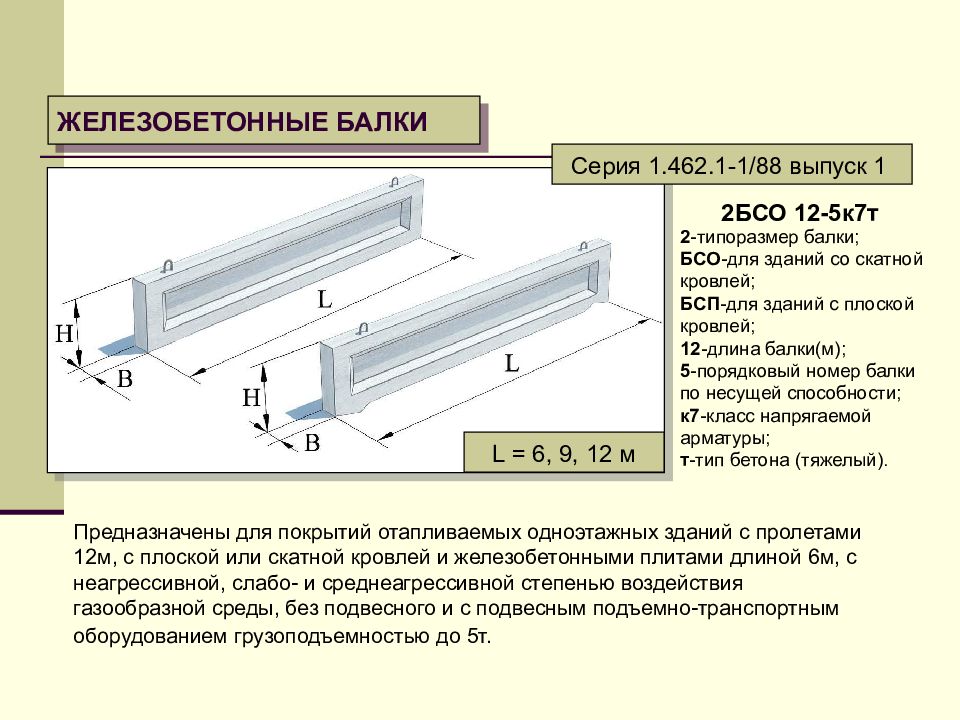

ЖЕЛЕЗОБЕТОННЫЕ БАЛКИ Предназначены для покрытий отапливаемых одноэтажных зданий с пролетами 12м, с плоской или скатной кровлей и железобетонными плитами длиной 6м, с неагрессивной, слабо- и среднеагрессивной степенью воздействия газообразной среды, без подвесного и с подвесным подъемно-транспортным оборудованием грузоподъемностью до 5т. Серия 1.462.1-1/88 выпуск 1 2БСО 12-5к7т 2 -типоразмер балки; БСО -для зданий со скатной кровлей; БСП -для зданий с плоской кровлей; 12 -длина балки(м); 5 -порядковый номер балки по несущей способности; к7 -класс напрягаемой арматуры; т -тип бетона (тяжелый). L = 6, 9, 12 м

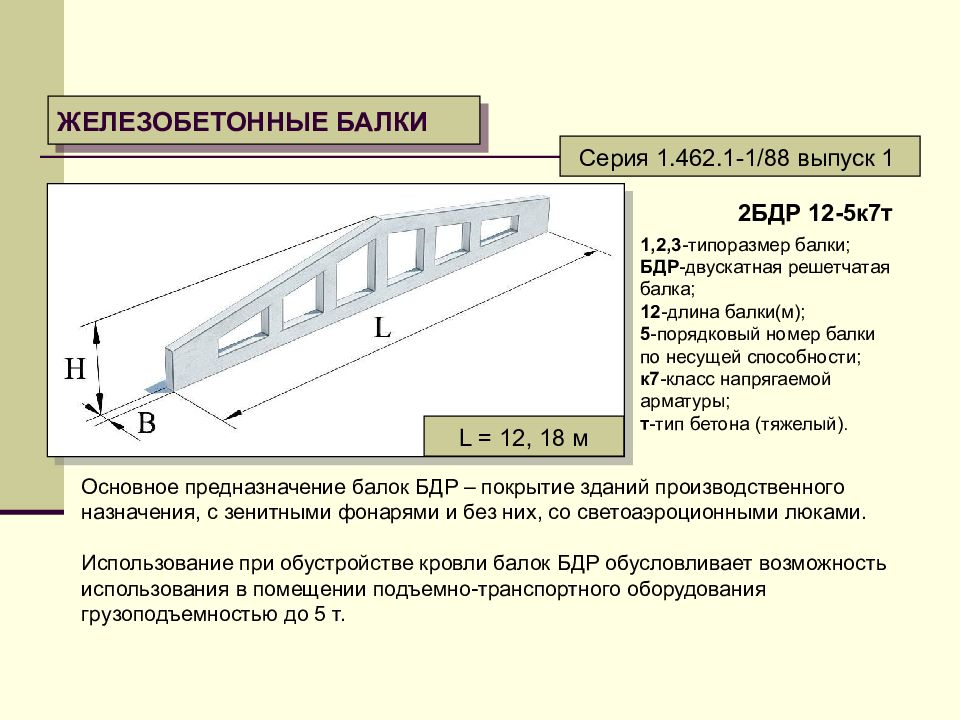

ЖЕЛЕЗОБЕТОННЫЕ БАЛКИ Серия 1.462.1-1/88 выпуск 1 Основное предназначение балок БДР – покрытие зданий производственного назначения, с зенитными фонарями и без них, со светоаэроционными люками. Использование при обустройстве кровли балок БДР обусловливает возможность использования в помещении подъемно-транспортного оборудования грузоподъемностью до 5 т. 2БДР 12-5к7т 1,2,3 -типоразмер балки; БДР -двускатная решетчатая балка; 12 -длина балки(м); 5 -порядковый номер балки по несущей способности; к7 -класс напрягаемой арматуры; т -тип бетона (тяжелый). L = 12, 18 м
ЖЕЛЕЗОБЕТОННЫЕ ФЕРМЫ сегментные L = 18, 24, 30 м реже 36 м арочные треугольные трапециевидные с пониженным поясом с параллельными поясами

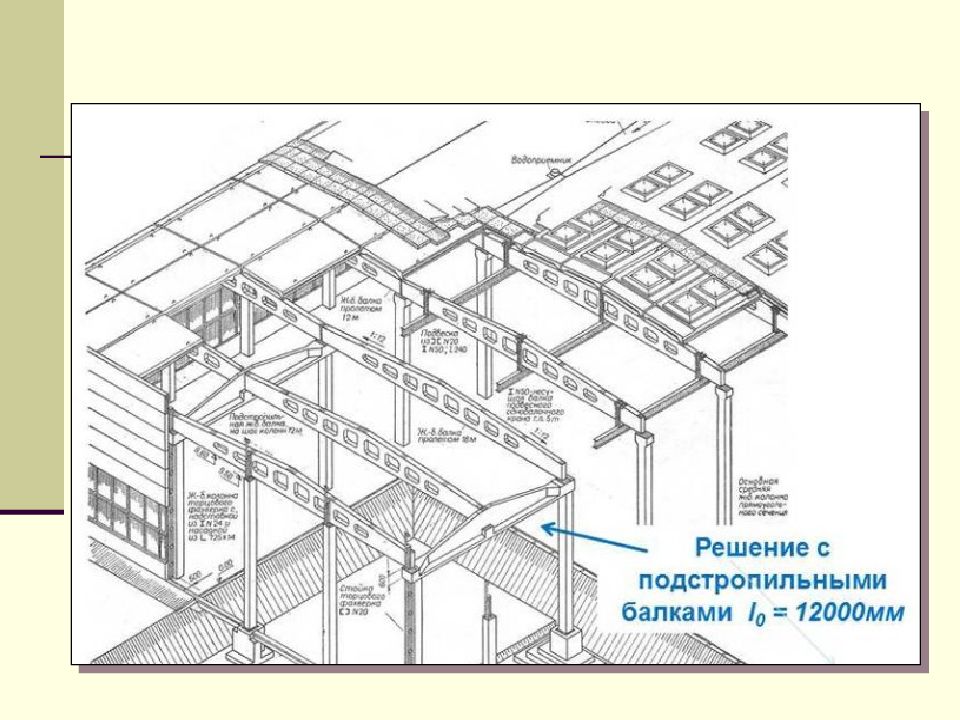

ЖЕЛЕЗОБЕТОННЫЕ ПОДСТРОПИЛЬНЫЕ БАЛКИ И ФЕРМЫ

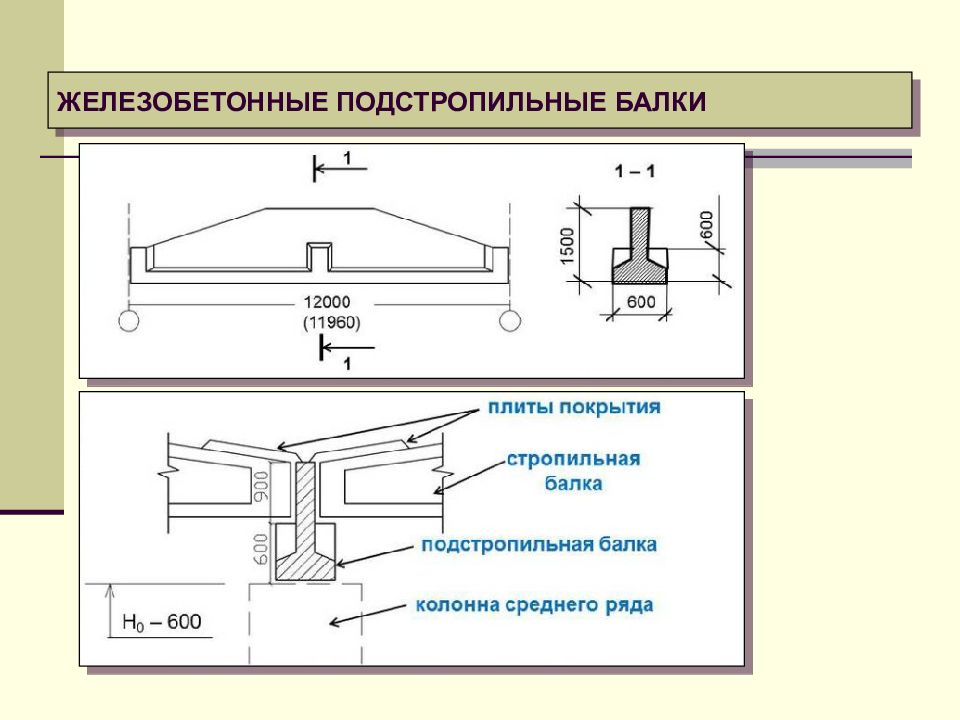

ЖЕЛЕЗОБЕТОННЫЕ ПОДСТРОПИЛЬНЫЕ БАЛКИ

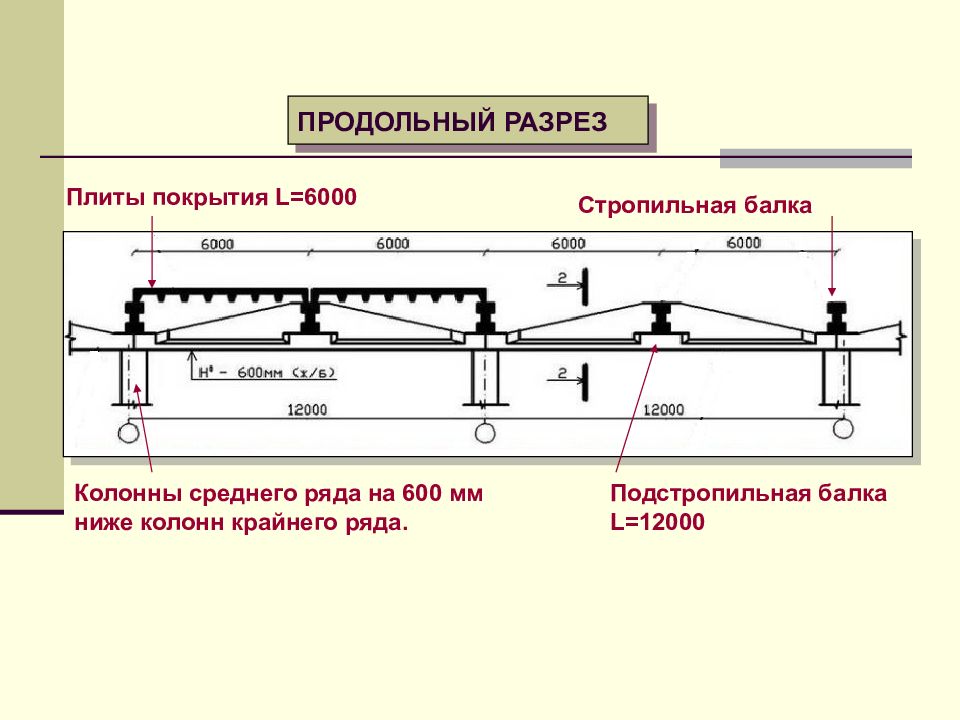

ПРОДОЛЬНЫЙ РАЗРЕЗ Плиты покрытия L=6000 Стропильная балка Колонны среднего ряда на 600 мм ниже колонн крайнего ряда. Подстропильная балка L= 12 000

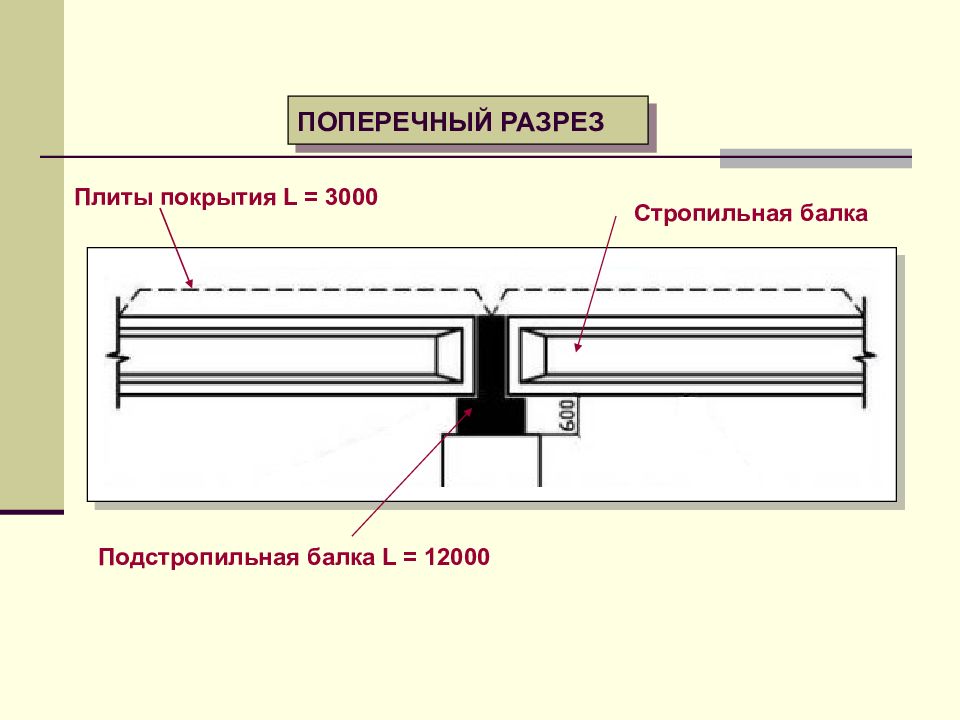

ПОПЕРЕЧНЫЙ РАЗРЕЗ Плиты покрытия L = 3000 Подстропильная балка L = 12000 Стропильная балка
ПОДСТРОПИЛЬНЫЕ ФЕРМЫ для скатной кровли для плоской кровли

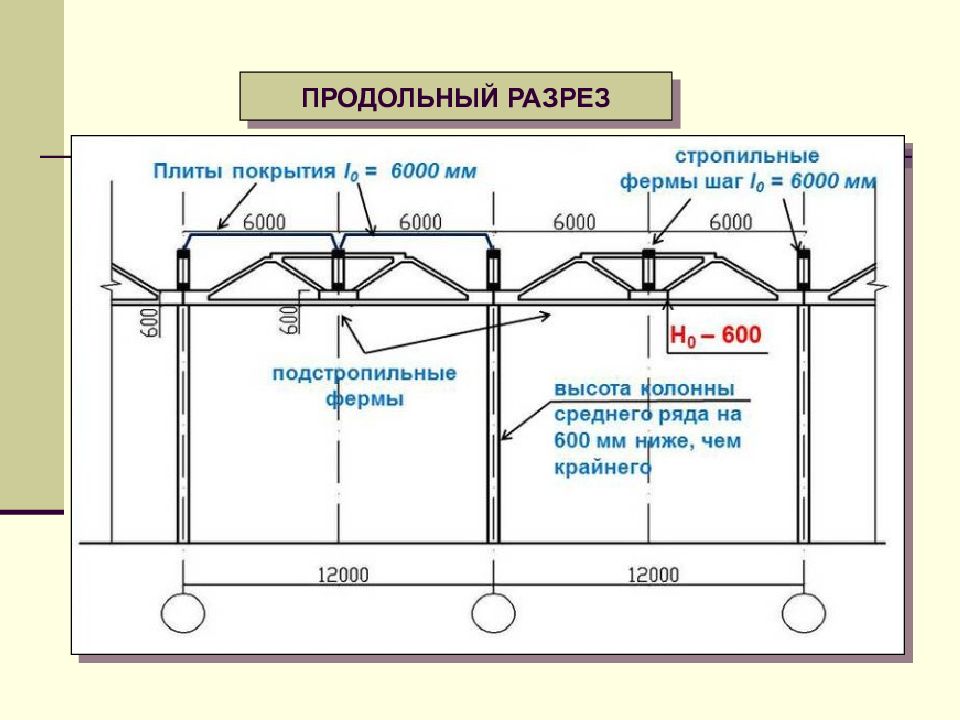

ПРОДОЛЬНЫЙ РАЗРЕЗ

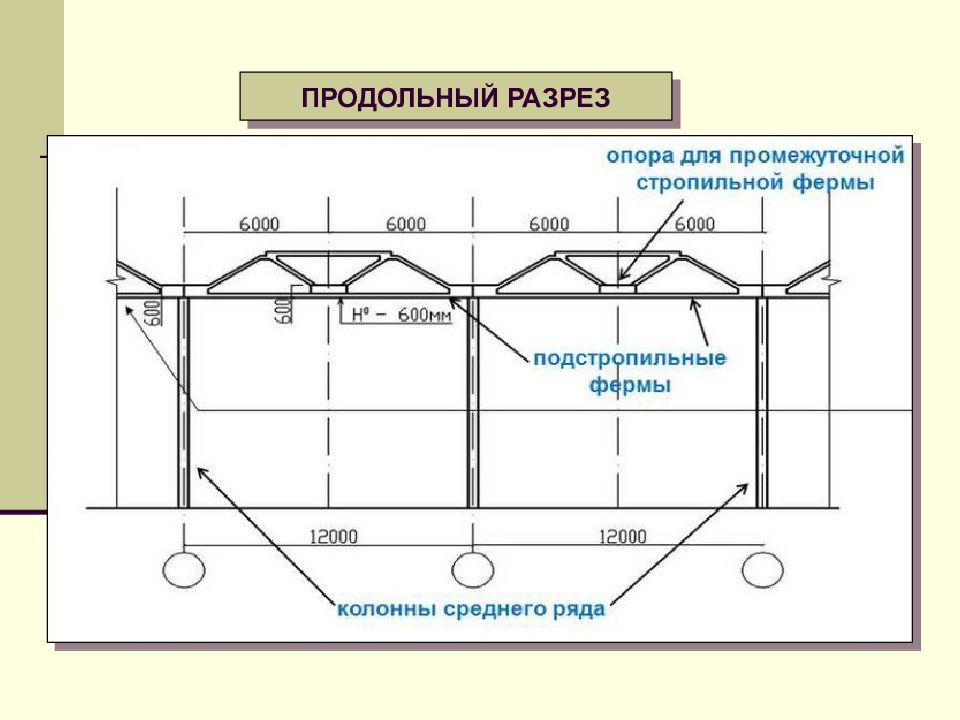

ПРОДОЛЬНЫЙ РАЗРЕЗ
ПРОДОЛЬНЫЙ РАЗРЕЗ
Подстропильные фермы крайнего шага или шага, примыкающего к температурному шву, короче основных на 500 мм

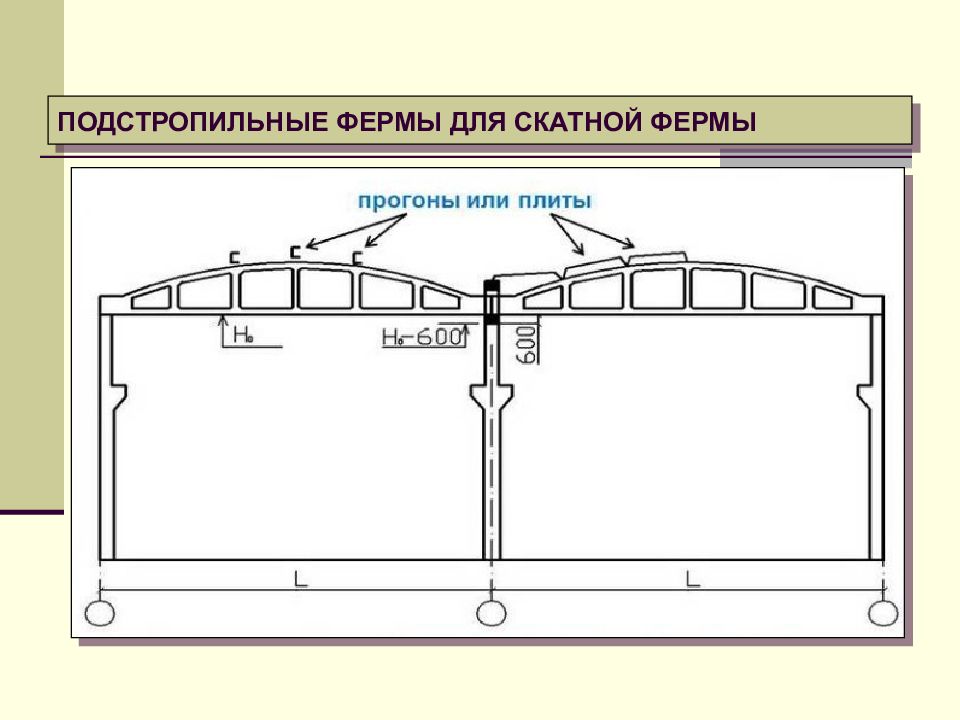

ПОДСТРОПИЛЬНЫЕ ФЕРМЫ ДЛЯ СКАТНОЙ ФЕРМЫ
ПОДСТРОПИЛЬНЫЕ ФЕРМЫ для малоуклонных покрытий
ПОДСТРОПИЛЬНЫЕ ФЕРМЫ L = 18 м Подстропильные фермы 18 м для малоуклонной железобетонной фермы пролетом 24 м,
СТАЛЬНЫЕ БАЛКИ ДВУТАВРОВЫЕ Для пролетов 6 и 12 м Стенка балки усиленна ребрами

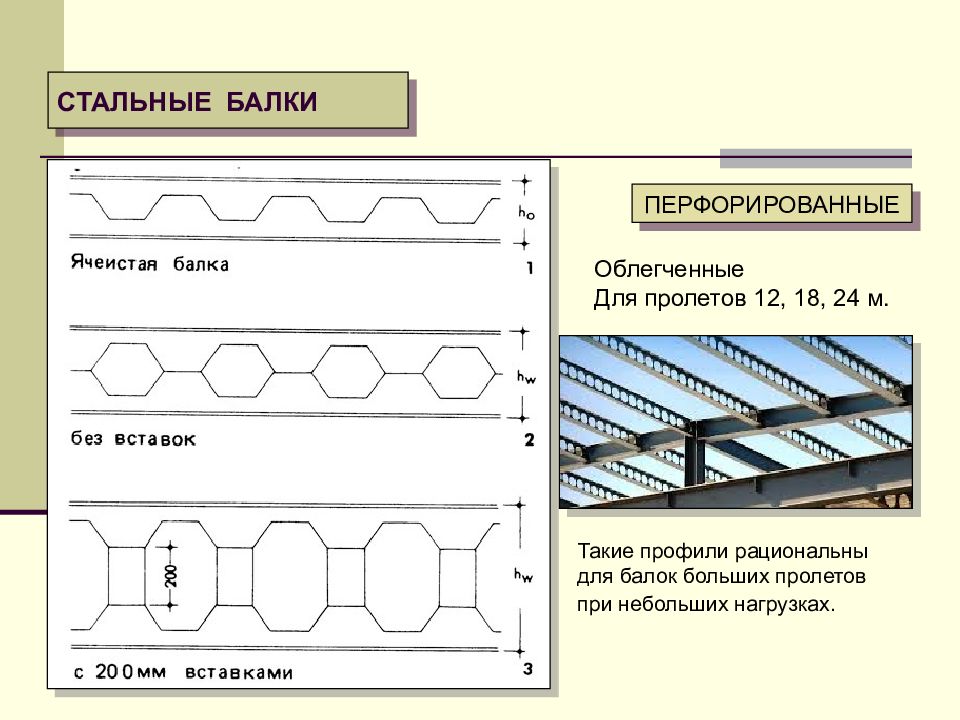

СТАЛЬНЫЕ БАЛКИ ПЕРФОРИРОВАННЫЕ Облегченные Для пролетов 12, 18, 24 м. Такие профили рациональны для балок больших пролетов при небольших нагрузках.
СТАЛЬНЫЕ БАЛКИ Конструкции стропильных и подстропильных стальных балок аналогичны.
СТАЛЬНЫЕ ФЕРМЫ с параллельными поясами треугольная полигональная с ломаным нижним и верхним поясом

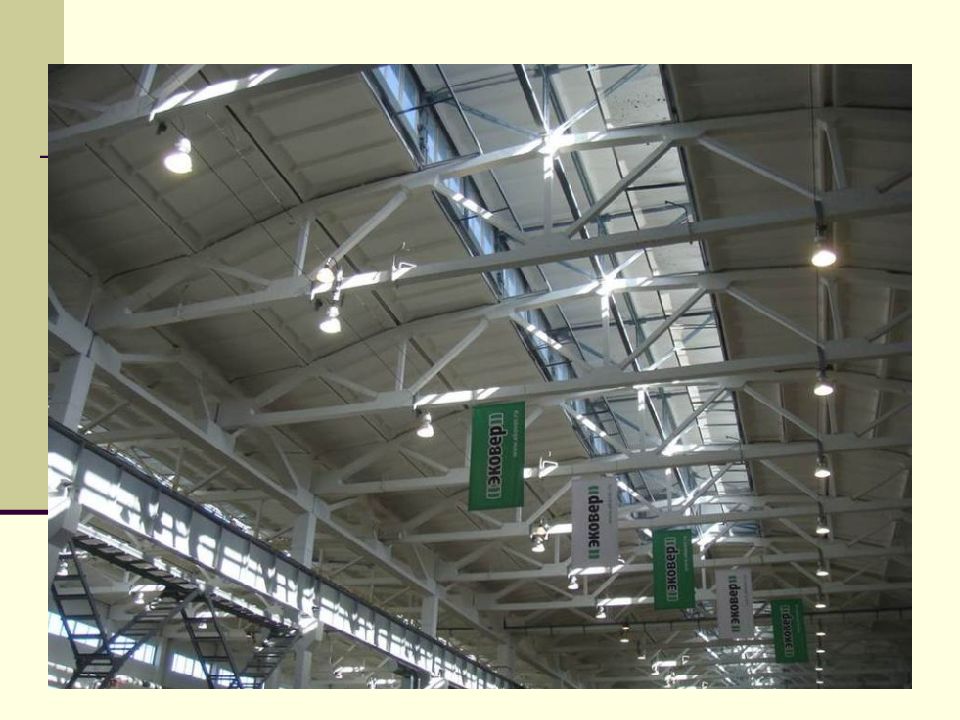

СТАЛЬНЫЕ ФЕРМЫ
СТАЛЬНЫЕ ФЕРМЫ Схемы стропильных ферм из прокатных уголков с разбивкой на отправочные элементы Типы сечений стальных ферм

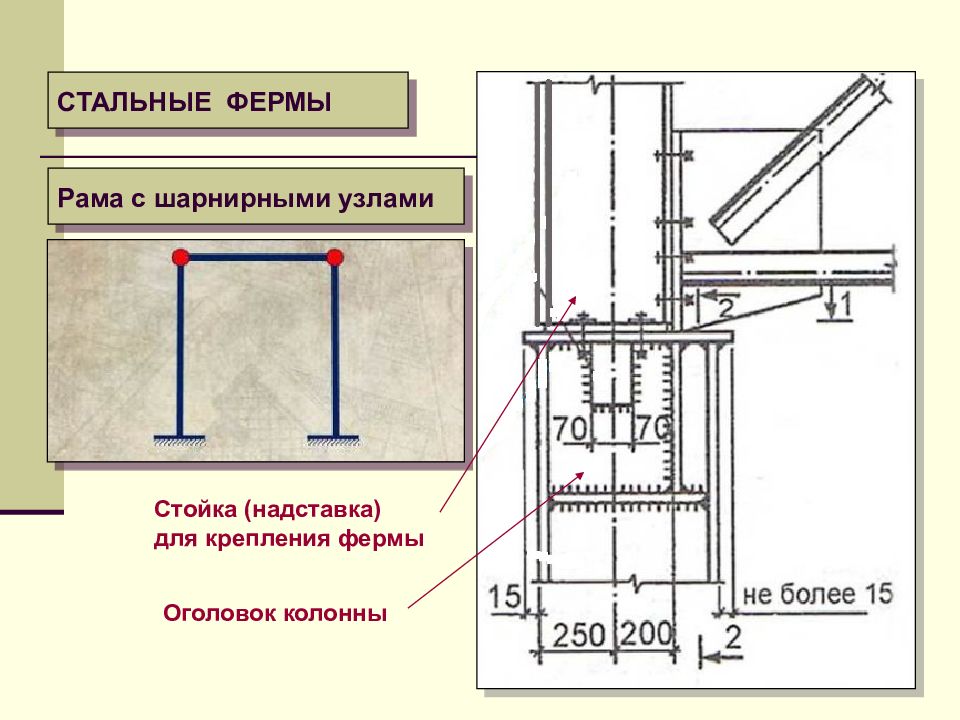

СТАЛЬНЫЕ ФЕРМЫ Рама с шарнирными узлами Стойка (надставка) для крепления фермы Оголовок колонны
СТАЛЬНЫЕ ФЕРМЫ Рама с жесткими узлами Ствол колонны (надкрановая часть)

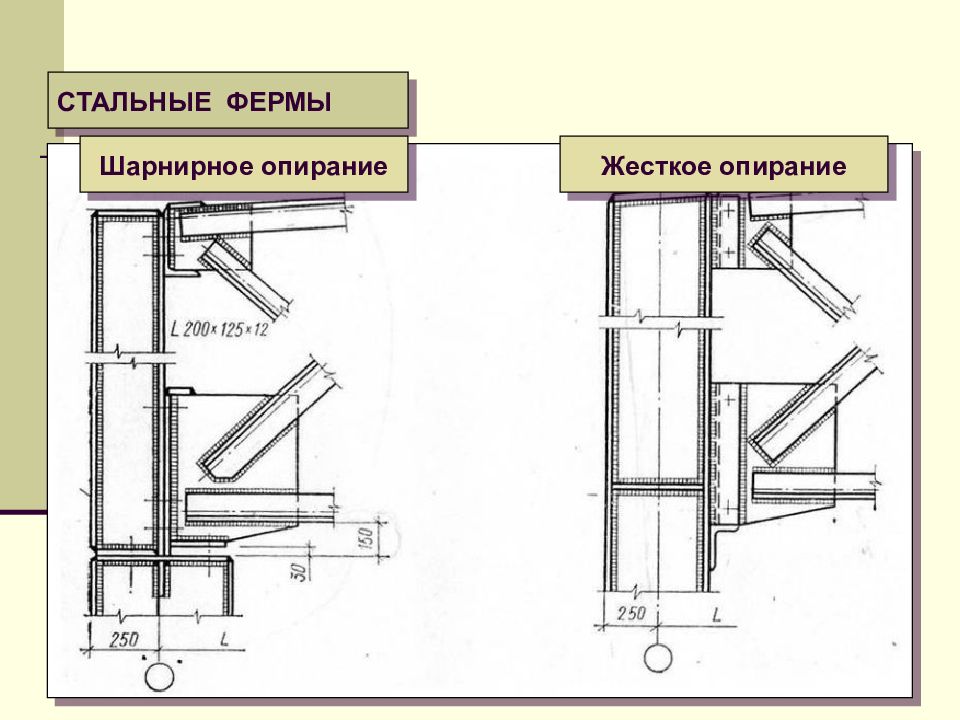

СТАЛЬНЫЕ ФЕРМЫ Шарнирное опирание Жесткое опирание

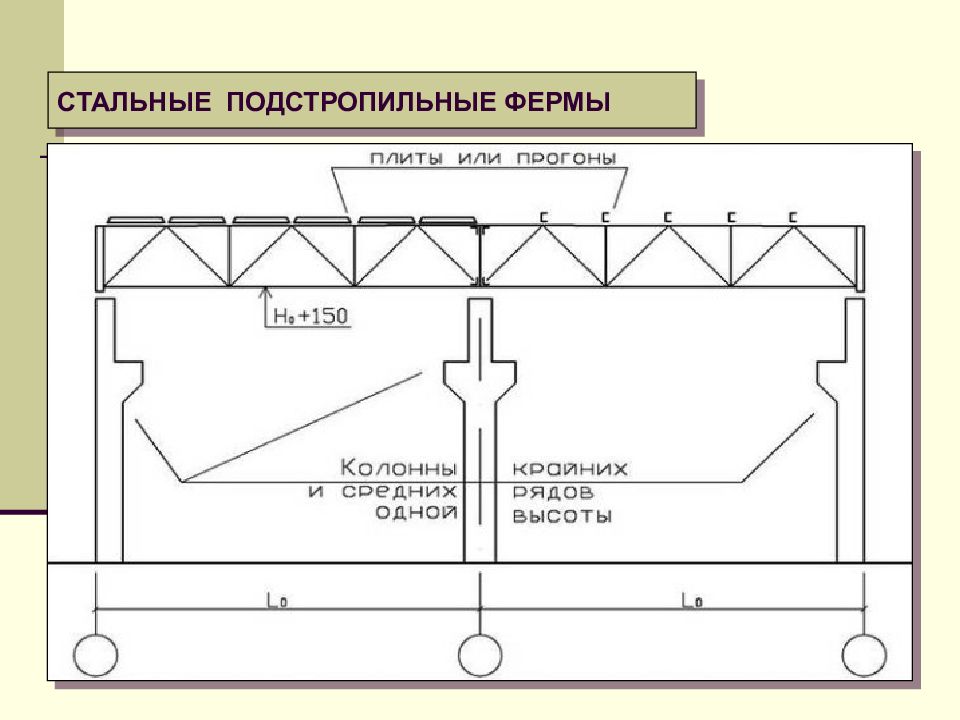

СТАЛЬНЫЕ ПОДСТРОПИЛЬНЫЕ ФЕРМЫ Пролет равен шагу колонн среднего ряда 12, 18,24 м

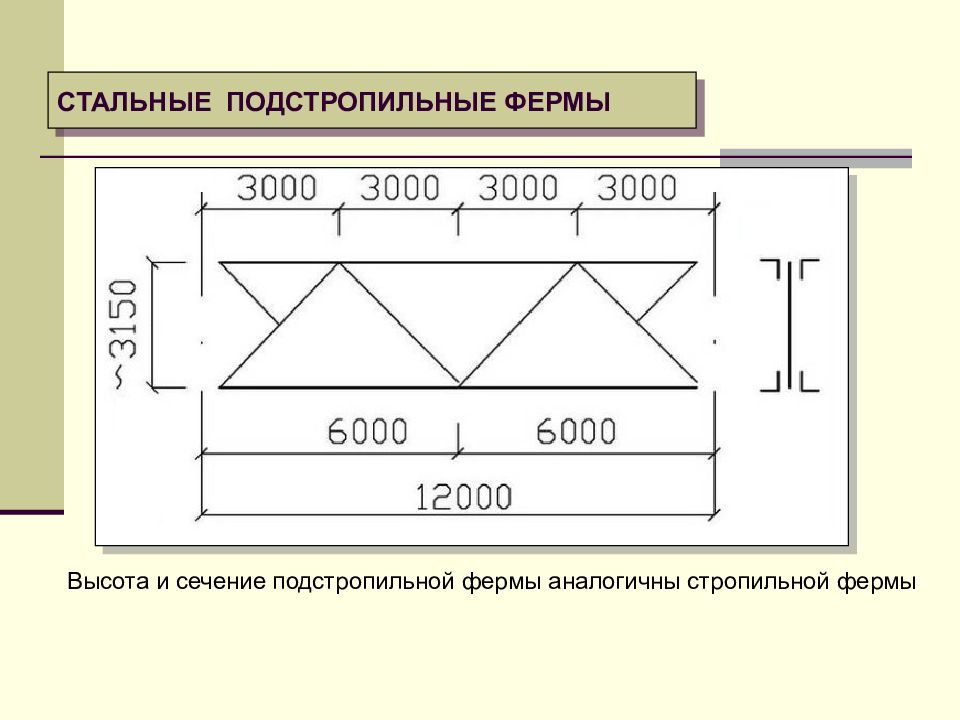

СТАЛЬНЫЕ ПОДСТРОПИЛЬНЫЕ ФЕРМЫ Высота и сечение подстропильной фермы аналогичны стропильной фермы

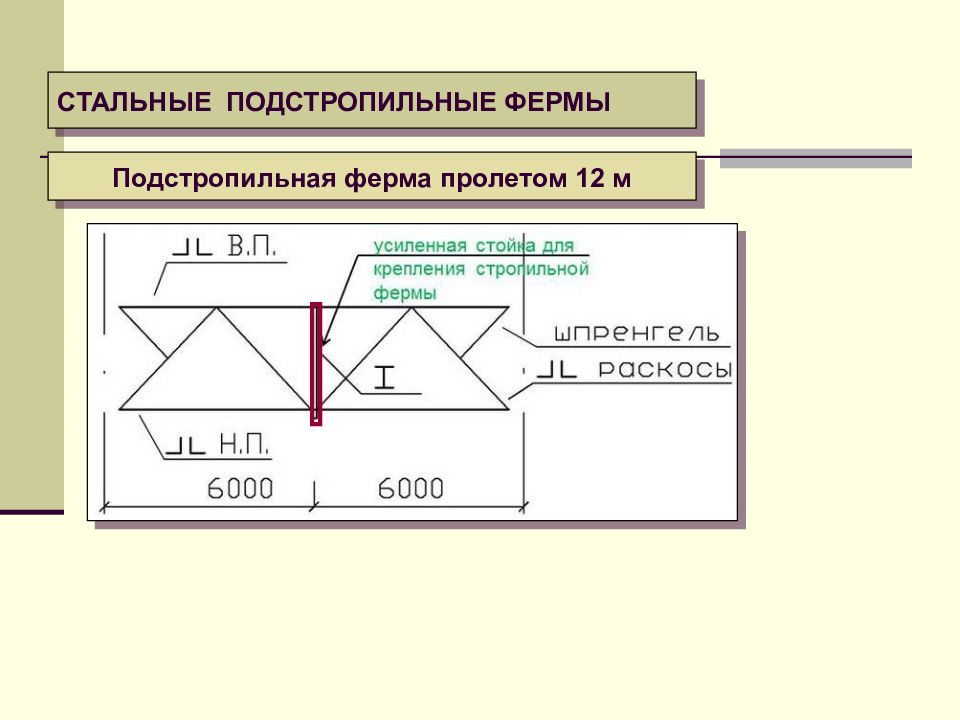

СТАЛЬНЫЕ ПОДСТРОПИЛЬНЫЕ ФЕРМЫ Подстропильная ферма пролетом 12 м
СТАЛЬНЫЕ ПОДСТРОПИЛЬНЫЕ ФЕРМЫ Подстропильная ферма пролетом 18, 24 м

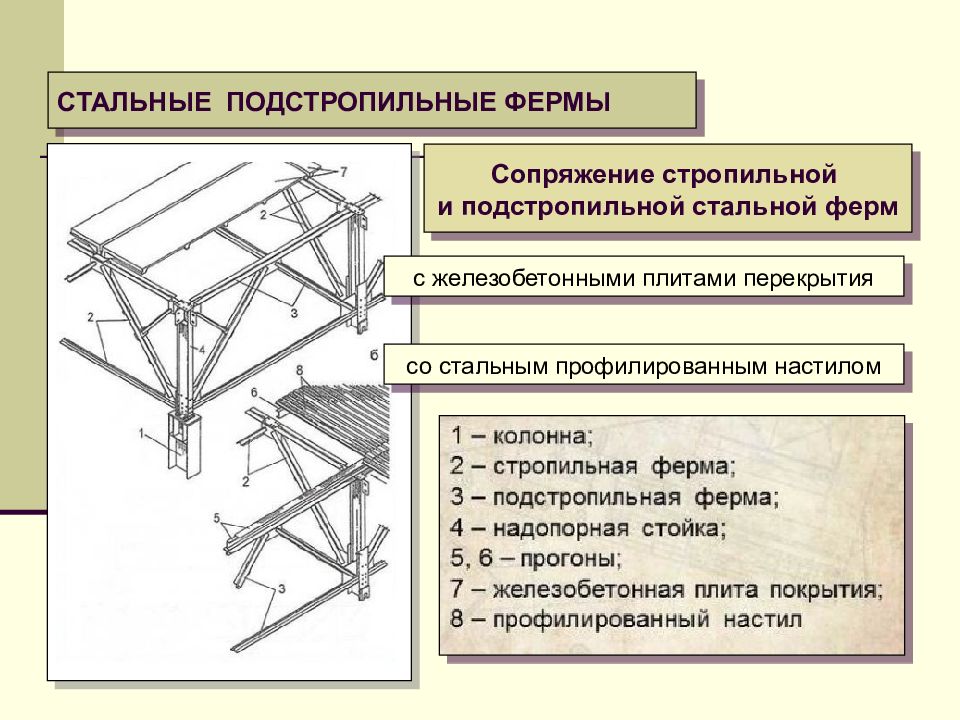

СТАЛЬНЫЕ ПОДСТРОПИЛЬНЫЕ ФЕРМЫ Сопряжение стропильной и подстропильной стальной ферм с железобетонными плитами перекрытия со стальным профилированным настилом

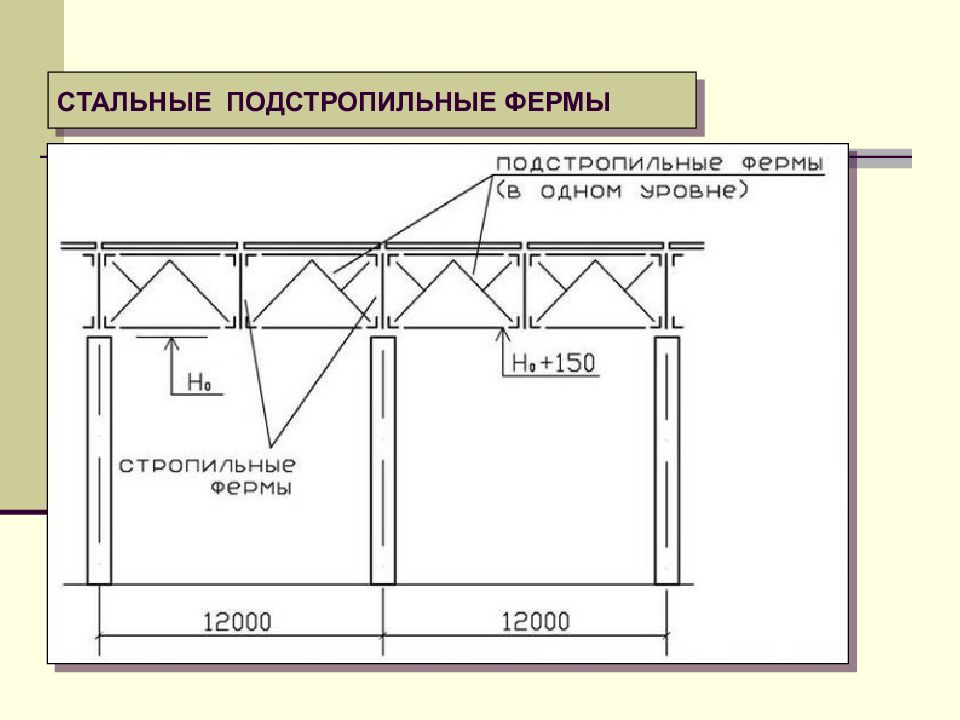

СТАЛЬНЫЕ ПОДСТРОПИЛЬНЫЕ ФЕРМЫ
СТАЛЬНЫЕ ПОДСТРОПИЛЬНЫЕ ФЕРМЫ
