География России Учитель географии Швыдченко Е.И МОУ СОШ №163 г.Зеленогорск Красноярского края. Цветная металлургия Навигация

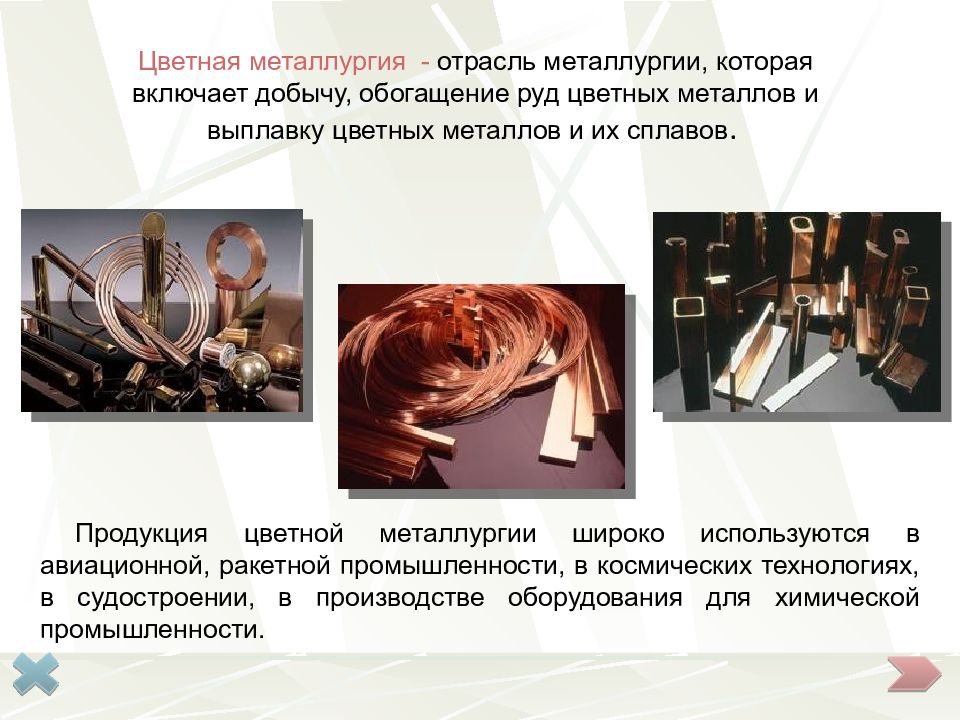

Цветная металлургия - отрасль металлургии, которая включает добычу, обогащение руд цветных металлов и выплавку цветных металлов и их сплавов. Продукция цветной металлургии широко используются в авиационной, ракетной промышленности, в космических технологиях, в судостроении, в производстве оборудования для химической промышленности.

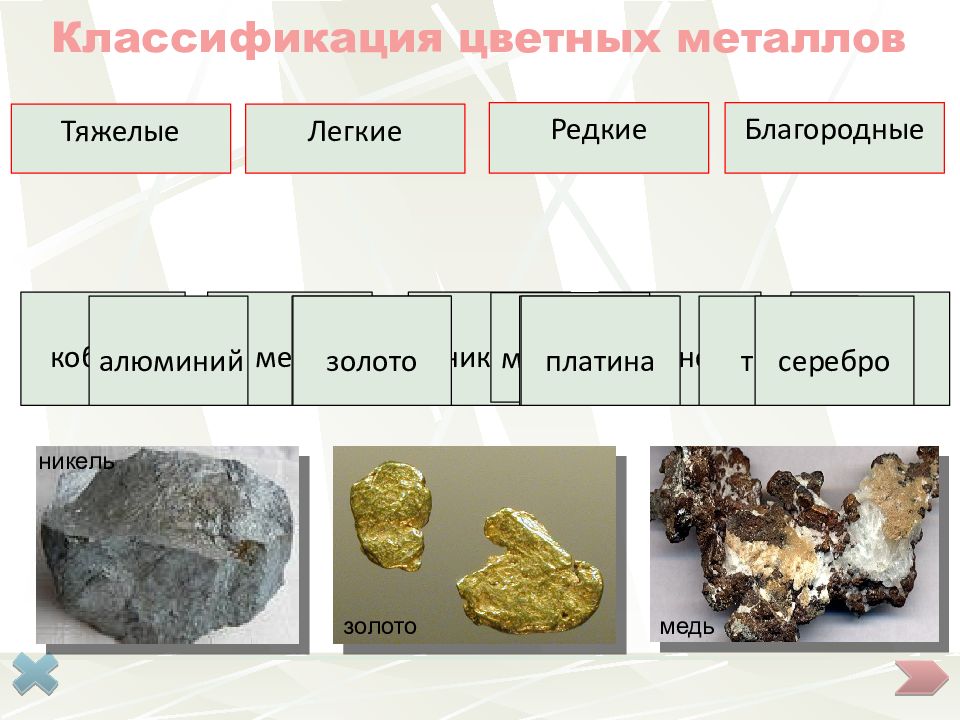

Классификация цветных металлов Тяжелые кобальт цинк медь никель свинец алюминий вольфрам молибден титан Легкие итрий Редкие золото платина серебро Благородные никель золото медь

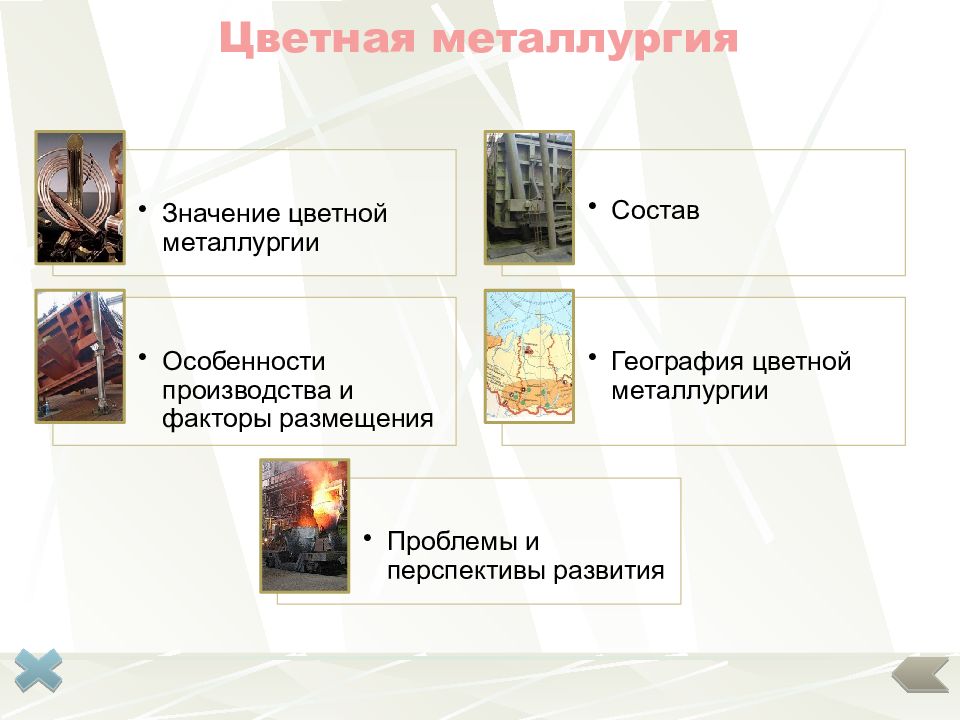

Цветная металлургия

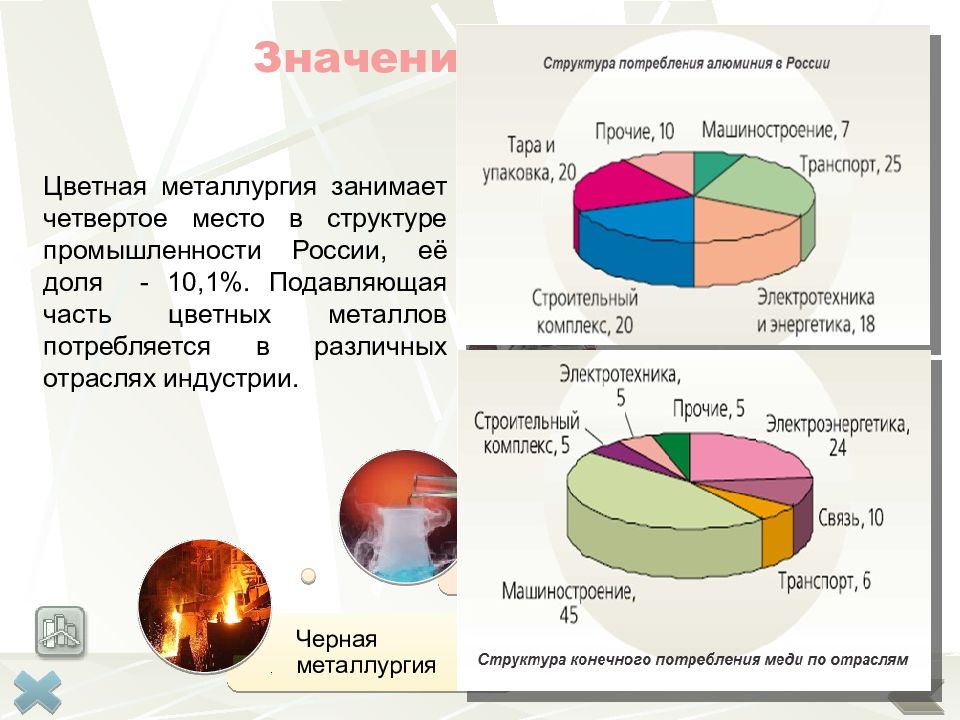

Значение отрасли Цветная металлургия занимает четвертое место в структуре промышленности России, её доля - 10,1 %. Подавляющая часть цветных металлов потребляется в различных отраслях индустрии.

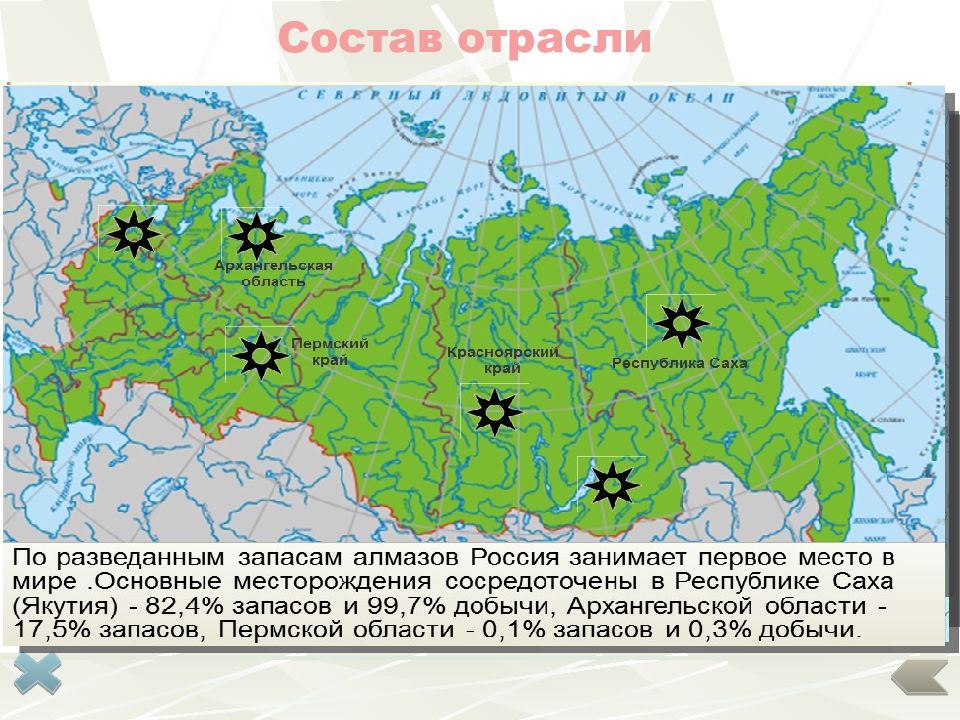

Состав отрасли Цветная металлургия принадлежит к числу сложных по составу отраслей промышленности. Она обеспечивает выплавку нескольких десятков цветных металлов, из которых наиболее потребляемые группы легких и тяжелых металлов. Металлургия легких металлов Металлургия тяжелых металлов Добыча закрытым способом Добыча открытым с пособом -70% Добыча руд Россия занимает 5- 6-ое место в мире по добыче золота. Добывают на Дальнем Востоке, в Якутии, Магаданской и Иркутской областях, Восточной Сибири, Красноярском крае и на Урале.

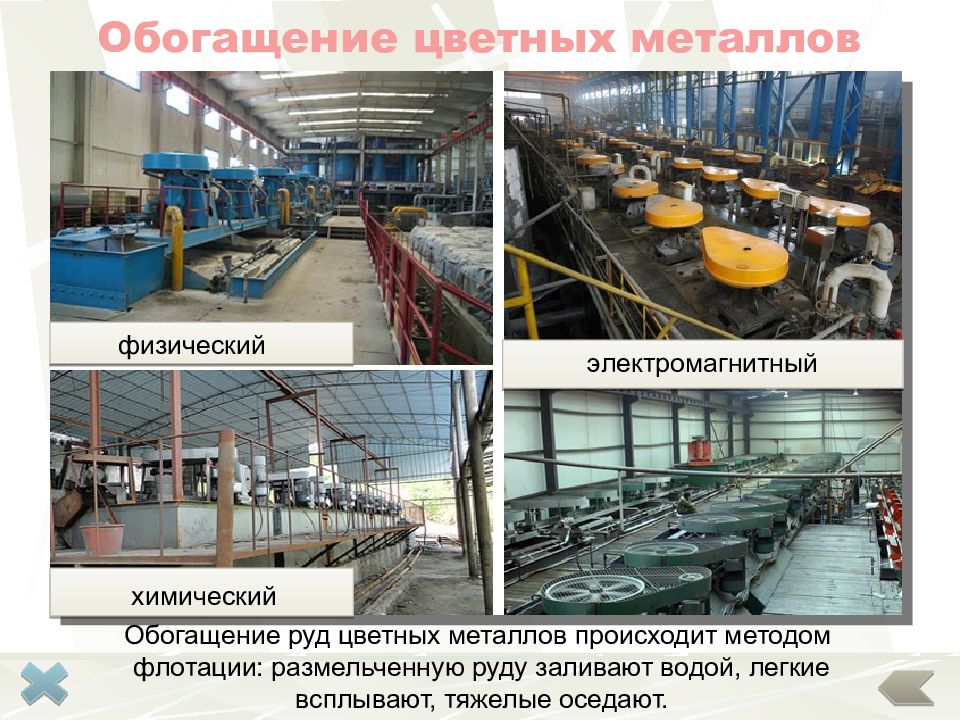

Обогащение руд цветных металлов происходит методом флотации: размельченную руду заливают водой, легкие всплывают, тяжелые оседают. физический электромагнитный химический Обогащение цветных металлов

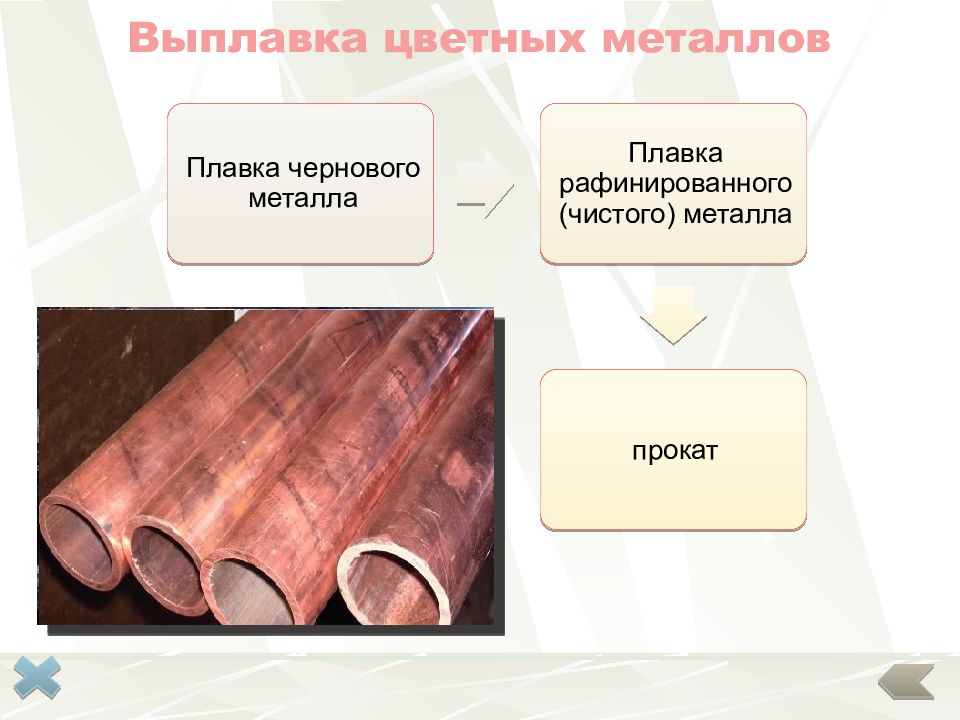

Выплавка цветных металлов
Металлургия легких металлов Факторы размещения: энергетический и водный Особенность производства: энергоемкость, водоёмкость легкие металлы руда (т) электроэнергия титан 15-16 30-60 тыс. кВт.ч магний 15-16 18-20 тыс.кВт.ч алюминий 4-8 17 тыс.кВт.ч ? ? 250 минералов содержат алюминий. Но не из всякого минерала, не из всякой глины выгодно его добывать. Если 1/10 часть глины – алюм и ний, то возиться не стоит. Слишком дорого его освобождать. А вот если из 2 кг глины можно добыть 1 кг алюминия - это другое дело. Такой глины, богатых алюминием, у нас в стране много. Они называются БОКСИТЫ. Из бокситов надо прежде всего извлечь глинозем. Динамика производства алюминия в Р оссии

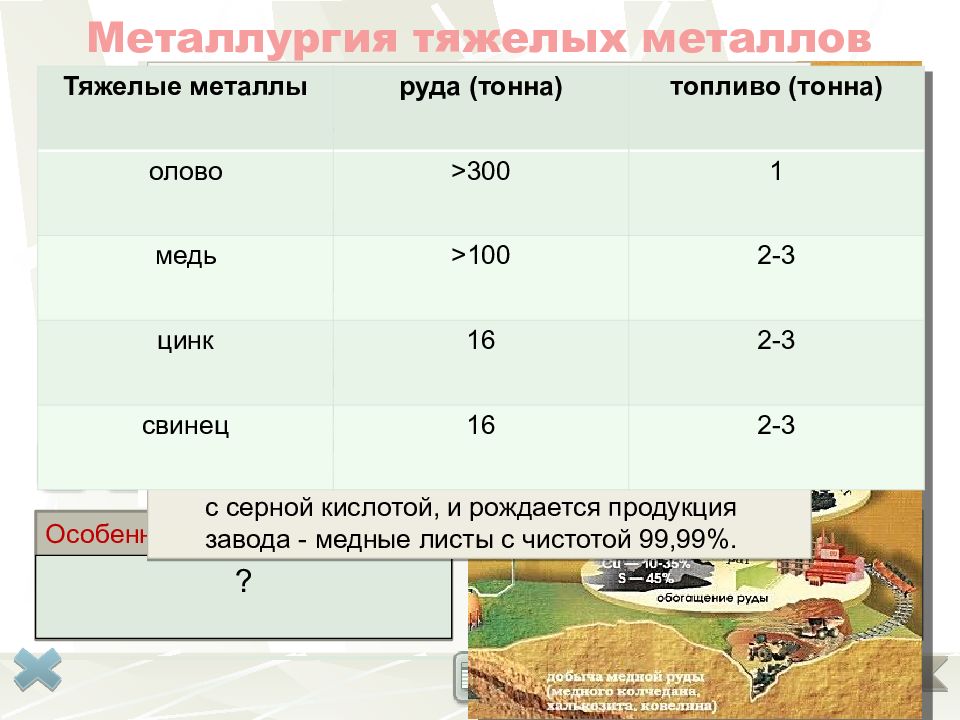

Металлургия тяжелых металлов Особенность производства: материалоёмкость, энергоемкость, водоёмкость Факторы размещения: сырьевой, энергетический, водный ? ? Основные стадии п роизводства меди : П ульпу (смесь измельченной руды с водой), перекачанную с рудника по трубе, осушают. В специальной вращающейся печи концентрат переплавляется. Получается штейн - чистое вещество. Шлак при этом всплывает, а расплавленную черновую медь ковшом переносят в еще одну печь, в которой образуется более чистый файнштейн, распределяемый по изложницам (формам ). После остывания эти болванки-аноды достают из изложниц и на вагонетках отвозят в электролизный цех. Здесь, в огромных ваннах с серной кислотой, и рождается продукция завода - медные листы с чистотой 99,99%. Тяжелые металлы руда (тонна) топливо (тонна) олово >300 1 медь >100 2-3 цинк 16 2-3 свинец 16 2-3

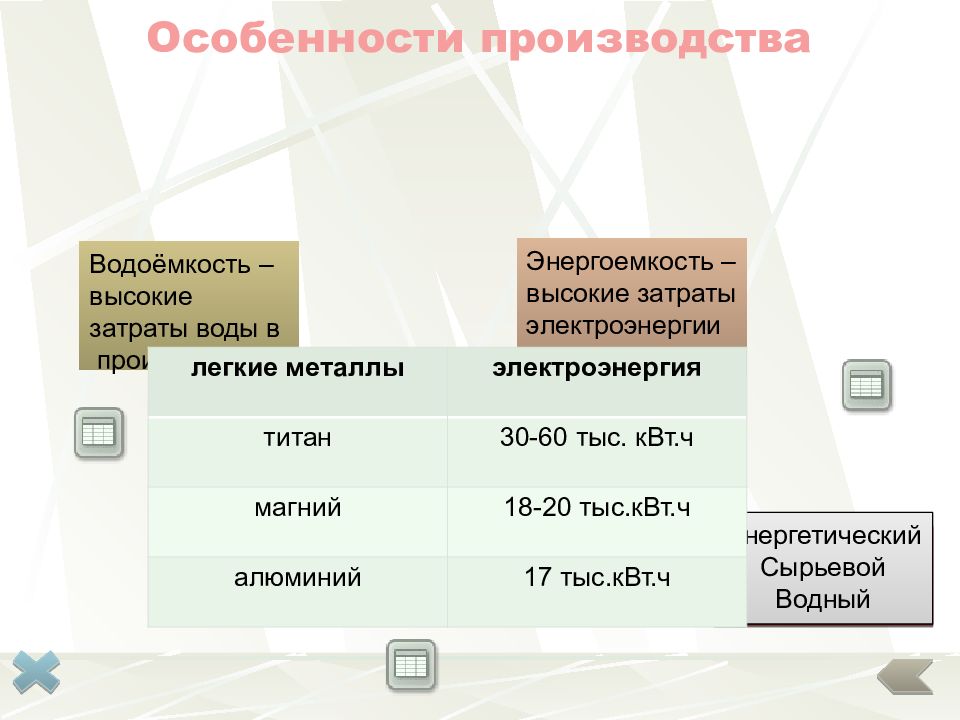

Особенности производства Водоёмкость – высокие затраты воды в производстве Энергоемкость – высокие затраты электроэнергии Материалоемкость– большие затраты металла на единицу продукции Факторы размещения Энергетический Сырьевой Водный металлы вода (м ᵌ ) медь 500 алюминий 120 Тяжелые металлы руда (тонна) олово >300 медь >100 легкие металлы электроэнергия титан 30-60 тыс. кВт.ч магний 18-20 тыс.кВт.ч алюминий 17 тыс.кВт.ч

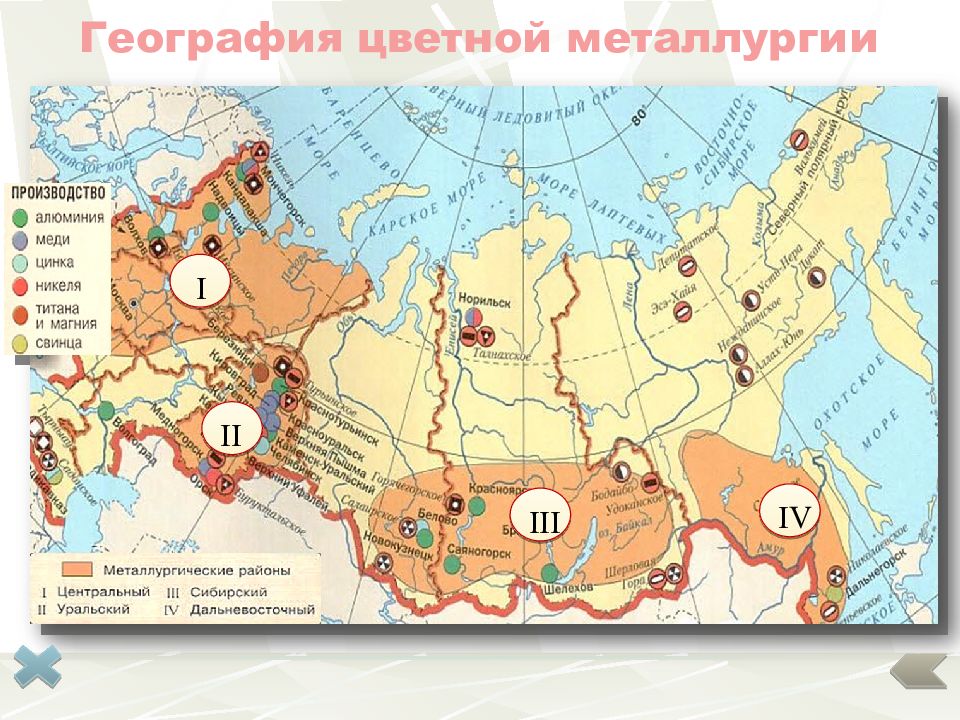

География цветной металлургии I II III IV

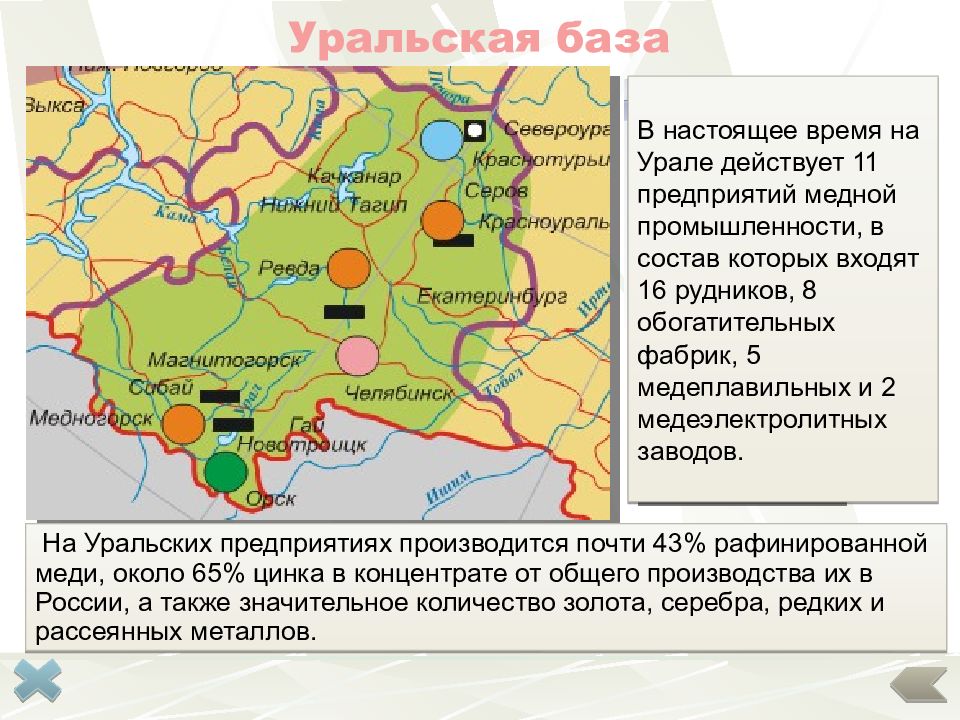

Уральская база На Уральских предприятиях производится почти 43% рафинированной меди, около 65% цинка в концентрате от общего производства их в России, а также значительное количество золота, серебра, редких и рассеянных металлов. В настоящее время на Урале действует 11 предприятий медной промышленности, в состав которых входят 16 рудников, 8 обогатительных фабрик, 5 медеплавильных и 2 медеэлектролитных заводов.

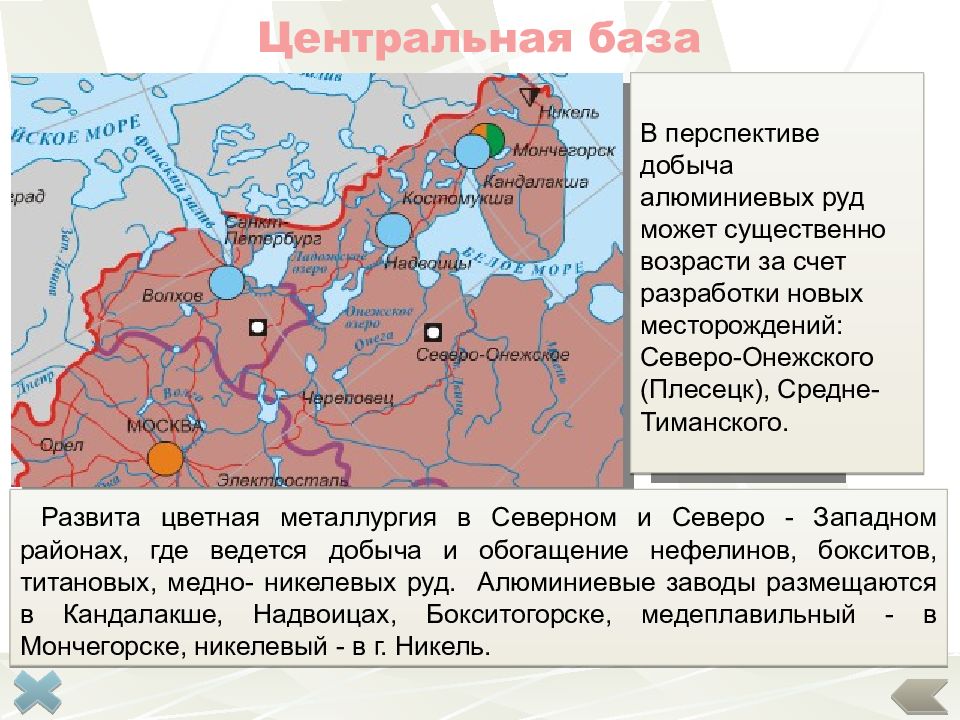

Центральная база Развита цветная металлургия в Северном и Северо - Западном районах, где ведется добыча и обогащение нефелинов, бокситов, титановых, медно- никелевых руд. Алюминиевые заводы размещаются в Кандалакше, Надвоицах, Бокситогорске, медеплавильный - в Мончегорске, никелевый - в г. Никель. В перспективе добыча алюминиевых руд может существенно возрасти за счет разработки новых месторождений: Северо-Онежского (Плесецк), Средне- Тиманского.

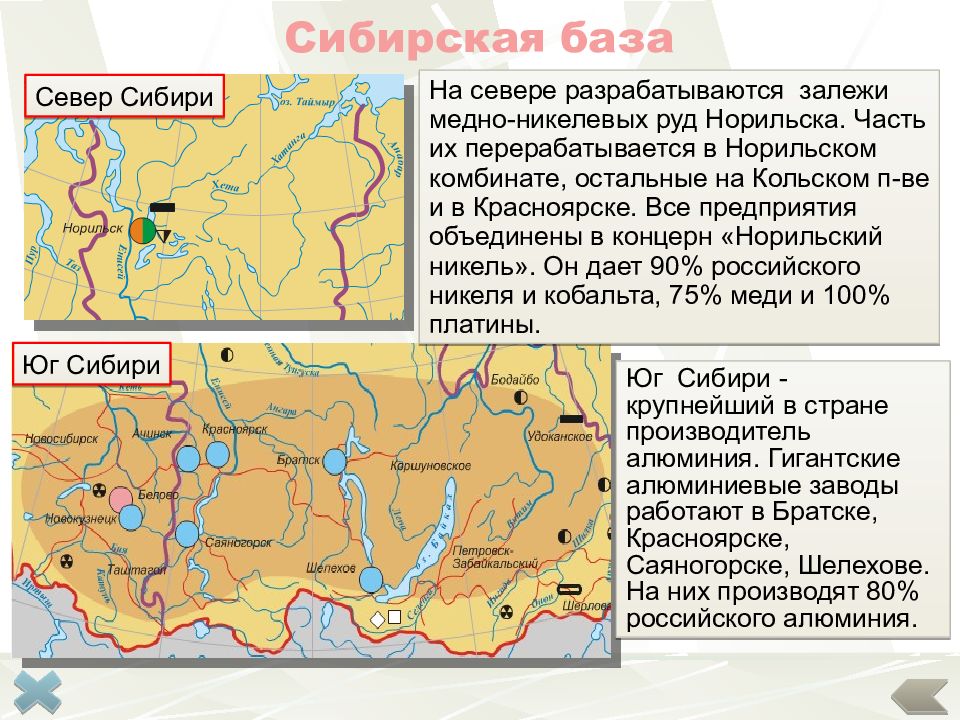

Сибирская база Север Сибири Юг Сибири Юг Сибири - крупнейший в стране производитель алюминия. Гигантские алюминиевые заводы работают в Братске, Красноярске, Саяногорске, Шелехове. На них производят 80% российского алюминия. На севере разрабатываются залежи медно-никелевых руд Норильска. Часть их перерабатывается в Норильском комбинате, остальные на Кольском п- ве и в Красноярске. Все предприятия объединены в концерн «Норильский никель». Он дает 90% российского никеля и кобальта, 75% меди и 100% платины.

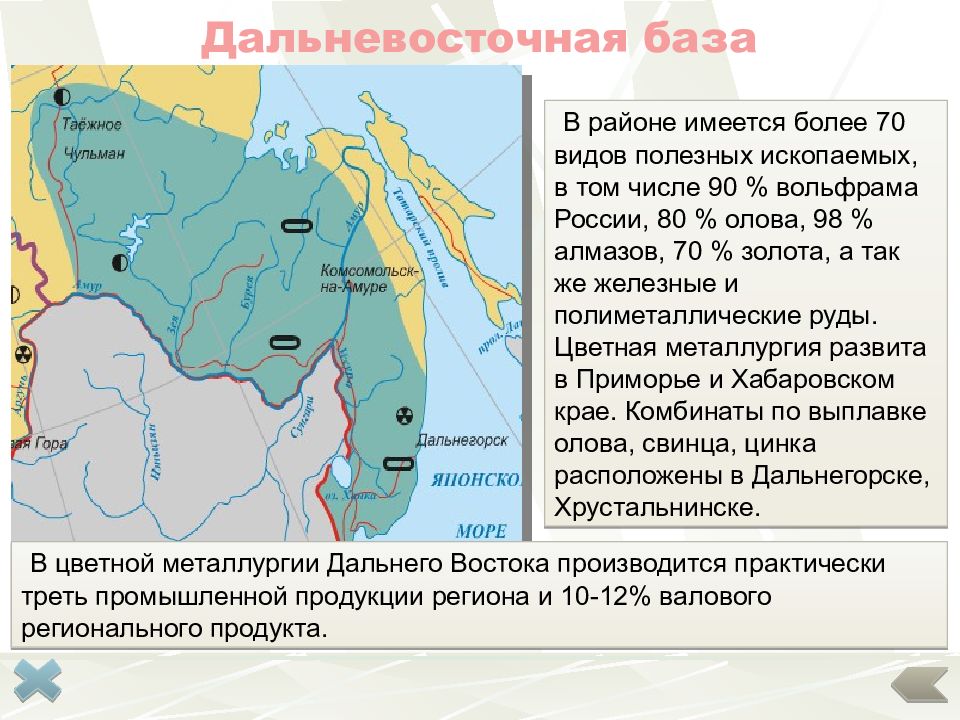

Дальневосточная база В районе имеется более 70 видов полезных ископаемых, в том числе 90 % вольфрама России, 80 % олова, 98 % алмазов, 70 % золота, а так же железные и полиметаллические руды. Цветная металлургия развита в Приморье и Хабаровском крае. Комбинаты по выплавке олова, свинца, цинка расположены в Дальнегорске, Хрустальнинске. В цветной металлургии Дальнего Востока производится практически треть промышленной продукции региона и 10-12% валового регионального продукта.

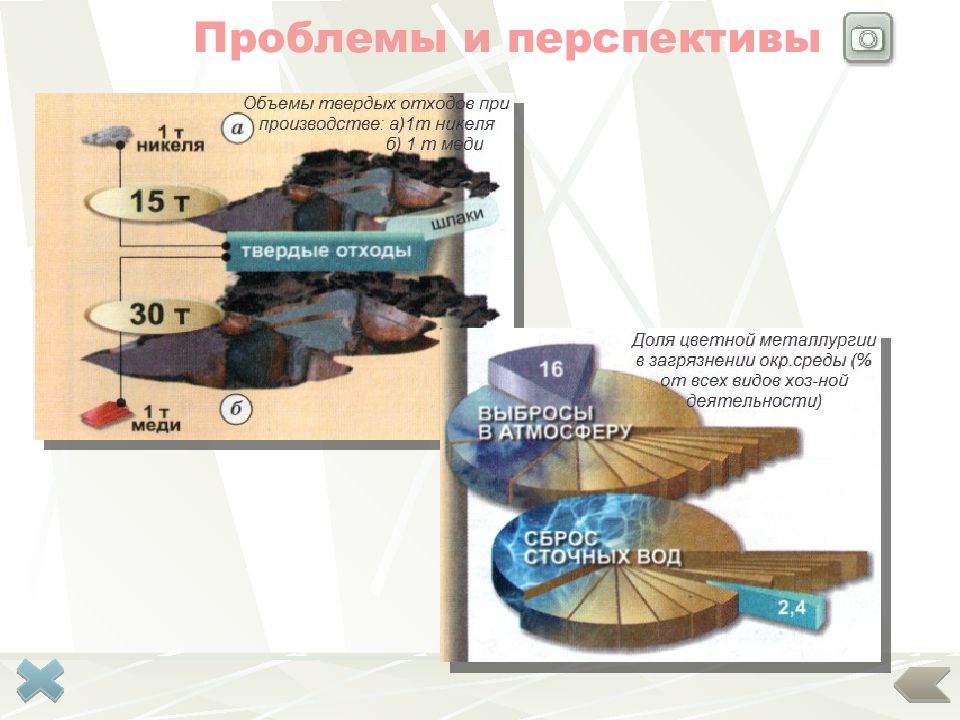

Проблемы и перспективы
1 2 3 4 5 Ответ Тесты
Тесты 1 2 3 4 5
1 2 3 4 5 Тяжелые, легкие, редкие, благородные. В ысокие затраты электроэнергии для получения единицы продукции. Отрасль, которая включает добычу, обогащение руд цветных металлов и выплавку цветных металлов и их сплавов. Большие затраты металла на единицу продукции. Энергетический, сырьевой, водный. Вопросы

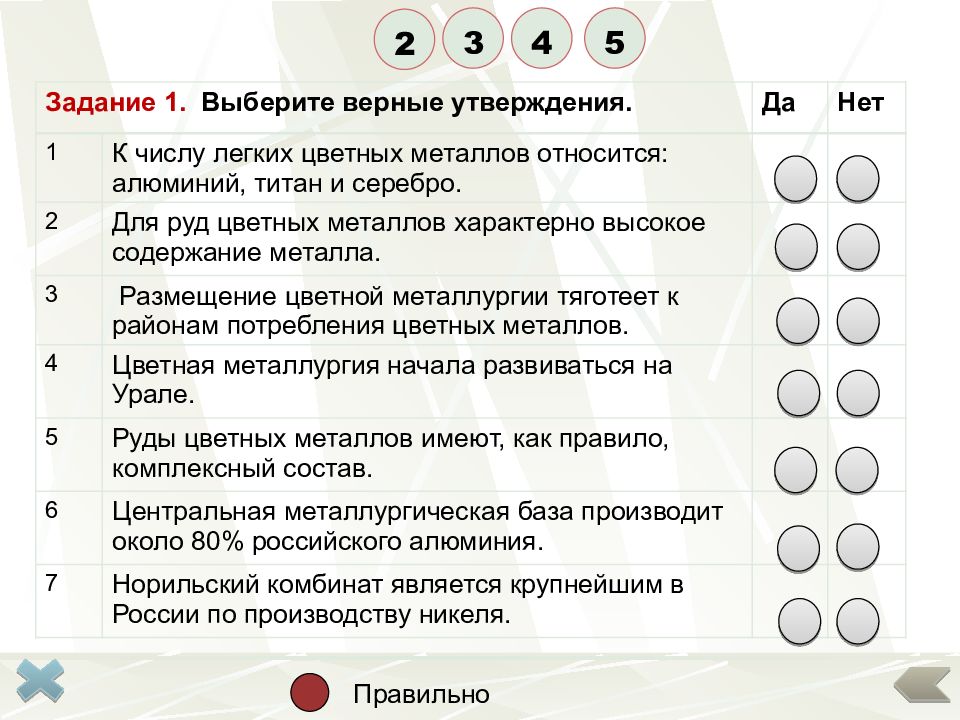

Задание 1. Выберите верные утверждения. Да Нет 1 К числу легких цветных металлов относится: алюминий, титан и серебро. 2 Для руд цветных металлов характерно высокое содержание металла. 3 Размещение цветной металлургии тяготеет к районам потребления цветных металлов. 4 Цветная металлургия начала развиваться на Урале. 5 Руды цветных металлов имеют, как правило, комплексный состав. 6 Центральная металлургическая база производит около 80% российского алюминия. 7 Норильский комбинат является крупнейшим в России по производству никеля. Правильно 2 3 4 5
Металлургические заводы Металлургия л егкие А тяжелые Б редкие В благородные Г 1 Алюминий 2 Итрий 3 Никель 4 Золото 5 Титан 6 Медь 7 Серебро 8 Цинк Задание 2: Определите классификацию руд цветных металлов. 1 3 4 5 Ответ 1а,2в,3б,4г, 5а,6б,7г, 8б Правильно
Задание 3. Географический диктант. 1 Глины богатые алюминием. 2 Здесь производится почти 43% рафинированной меди, около 65% цинка от общего производства в России. 3 Он дает 90% российского никеля и кобальта, 75% меди и 100% платины. 4 Здесь производится практически треть промышленной продукции региона и 10-12% валового регионального продукта. 5 Основные месторождения этого минерала сосредоточены в республике Саха. Бокситы Уральская база концерн «Норильский никель» Дальне- восточная база Алмазы 2 1 4 5

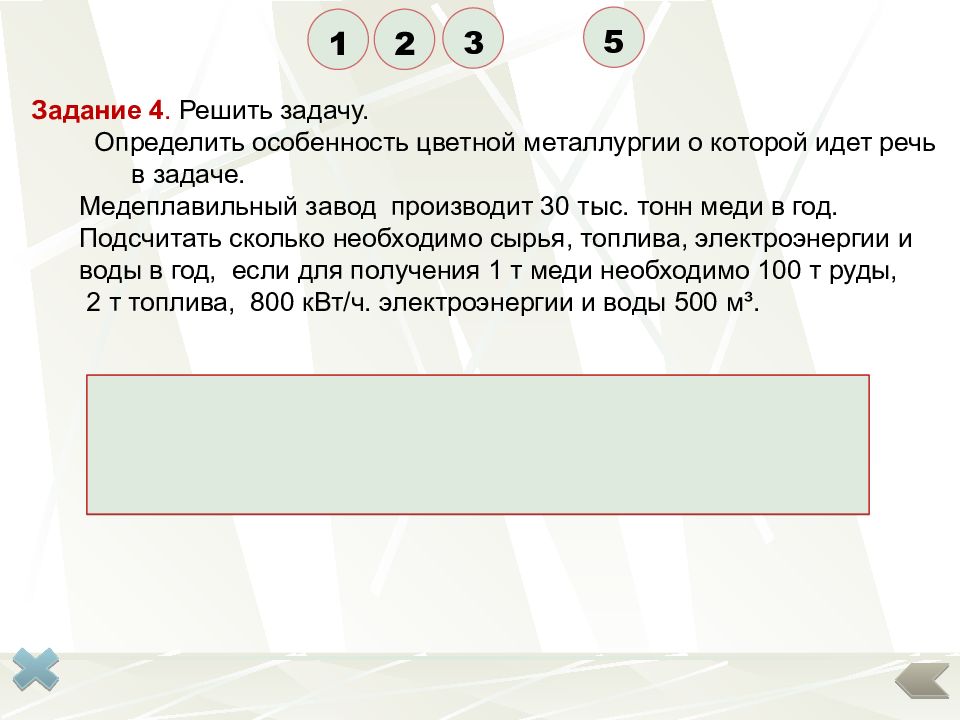

Задание 4. Решить задачу. Определить особенность цветной металлургии о которой идет речь в задаче. Медеплавильный завод производит 30 тыс. тонн меди в год. Подсчитать сколько необходимо сырья, топлива, электроэнергии и воды в год, если для получения 1 т меди необходимо 100 т руды, 2 т топлива, 800 кВт/ч. электроэнергии и воды 500 м³. Меди: 30 тыс. х 100 =30000 т Топлива: 30 тыс х 2 т =60 тыс т Электроэнергии: 30 тыс х 800 = 24000 кВт/ч Воды: 30 тыс х 500 = 15000 м³ 2 1 3 5

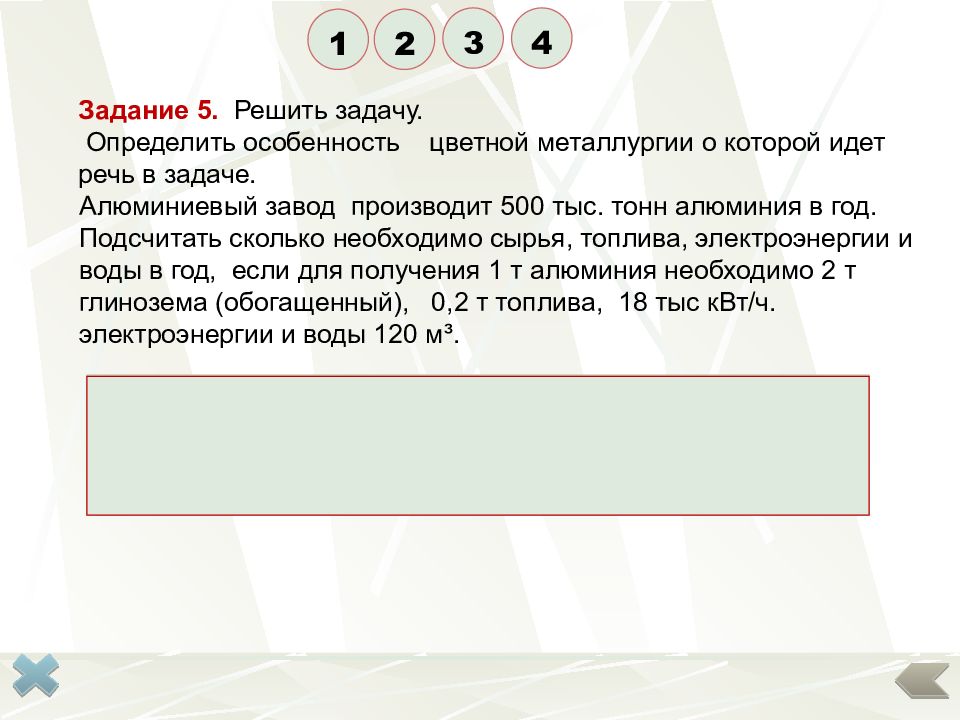

Задание 5. Решить задачу. Определить особенность цветной металлургии о которой идет речь в задаче. Алюминиевый завод производит 500 тыс. тонн алюминия в год. Подсчитать сколько необходимо сырья, топлива, электроэнергии и воды в год, если для получения 1 т алюминия необходимо 2 т глинозема (обогащенный), 0,2 т топлива, 18 тыс кВт/ч. электроэнергии и воды 120 м³. Алюминий: 500 тыс. х 2 т =1000 т Топлива: 500 тыс х 0,2 т = 100 тыс т Электроэнергии: 500 тыс х 18 тыс = 900000 кВт/ч Воды: 500 тыс х 120 = 60 млн м³ 2 1 3 4

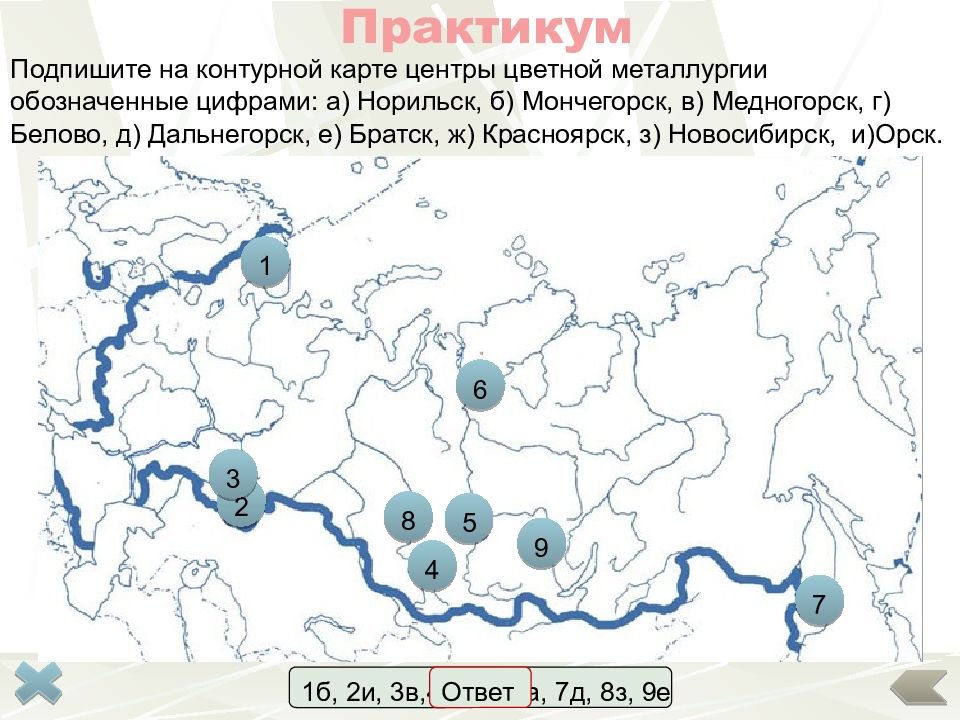

Практикум Подпишите на контурной карте центры цветной металлургии обозначенные цифрами: а) Норильск, б) Мончегорск, в) Медногорск, г) Белово, д) Дальнегорск, е) Братск, ж) Красноярск, з) Новосибирск, и)Орск. 1б, 2и, 3в,4г, 5ж, 6а, 7д, 8з, 9е 1 2 3 4 5 6 7 8 9 Ответ
Карта Иллюстрация Ресурсы Диаграмма Текст Таблица Интернет ресурсы Скрытая информация Далее Назад Выход Переход на слайд

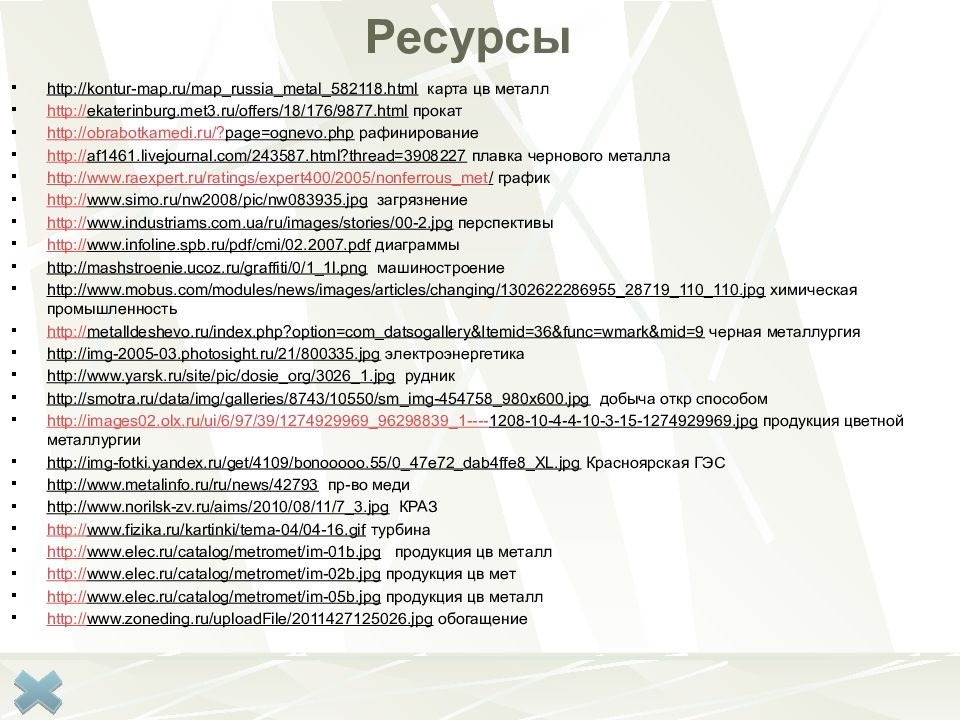

http://kontur-map.ru/map_russia_metal_582118.html карта цв металл http:// ekaterinburg.met3.ru/offers/18/176/9877.html прокат http://obrabotkamedi.ru/? page=ognevo.php рафинирование http:// af1461.livejournal.com/243587.html?thread=3908227 плавка чернового металла http://www.raexpert.ru/ratings/expert400/2005/nonferrous_met / график http:// www.simo.ru/nw2008/pic/nw083935.jpg загрязнение http:// www.industriams.com.ua/ru/images/stories/00-2.jpg перспективы http:// www.infoline.spb.ru/pdf/cmi/02.2007.pdf диаграммы http://mashstroenie.ucoz.ru/graffiti/0/1_1l.png машиностроение http://www.mobus.com/modules/news/images/articles/changing/1302622286955_28719_110_110.jpg химическая промышленность http:// metalldeshevo.ru/index.php?option=com_datsogallery&Itemid=36&func=wmark&mid=9 черная металлургия http://img-2005-03.photosight.ru/21/800335.jpg электроэнергетика http://www.yarsk.ru/site/pic/dosie_org/3026_1.jpg рудник http://smotra.ru/data/img/galleries/8743/10550/sm_img-454758_980x600.jpg добыча откр способом http://images02.olx.ru/ui/6/97/39/1274929969_96298839_1---- 1208-10-4-4-10-3-15-1274929969.jpg продукция цветной металлургии http://img-fotki.yandex.ru/get/4109/bonooooo.55/0_47e72_dab4ffe8_XL.jpg Красноярская ГЭС http://www.metalinfo.ru/ru/news/42793 пр-во меди http://www.norilsk-zv.ru/aims/2010/08/11/7_3.jpg КРАЗ http:// www.fizika.ru/kartinki/tema-04/04-16.gif турбина http:// www.elec.ru/catalog/metromet/im-01b.jpg продукция цв металл http:// www.elec.ru/catalog/metromet/im-02b.jpg продукция цв мет http:// www.elec.ru/catalog/metromet/im-05b.jpg продукция цв металл http:// www.zoneding.ru/uploadFile/2011427125026.jpg обогащение
