Лекция 1 Понятие о кристаллических телах, их свойствах. Симметрия кристаллов, элементы симметрии. Понятие о сингониях. Простые формы и их комбинации на кристалах
- узлы кристаллической решетки - ряды решетки - плоская сетка

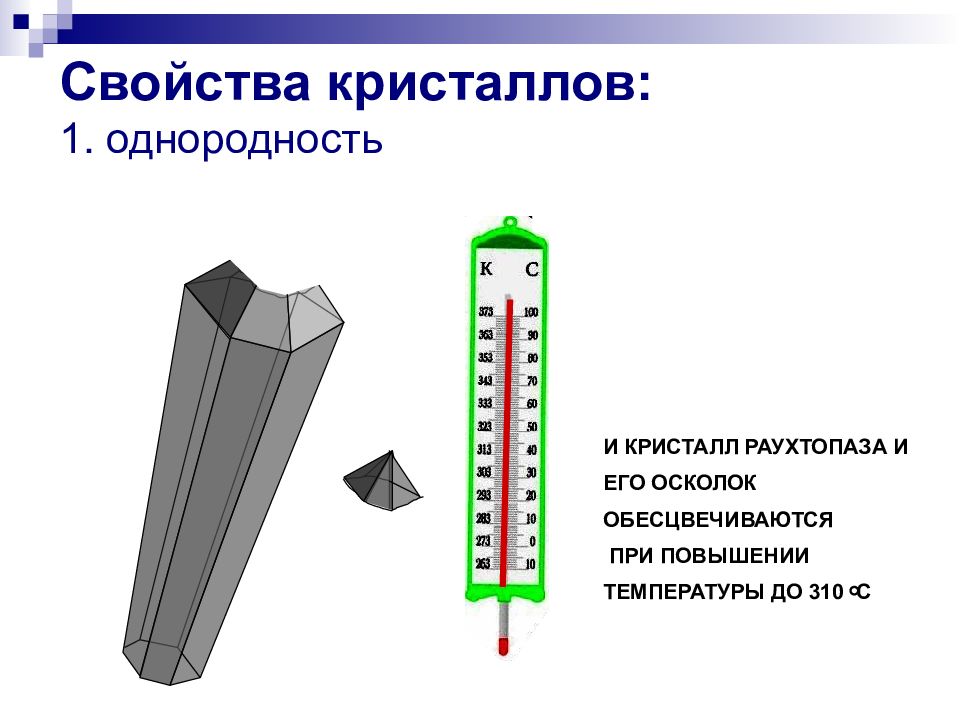

И КРИСТАЛЛ РАУХТОПАЗА И ЕГО ОСКОЛОК ОБЕСЦВЕЧИВАЮТСЯ ПРИ ПОВЫШЕНИИ ТЕМПЕРАТУРЫ ДО 310 С

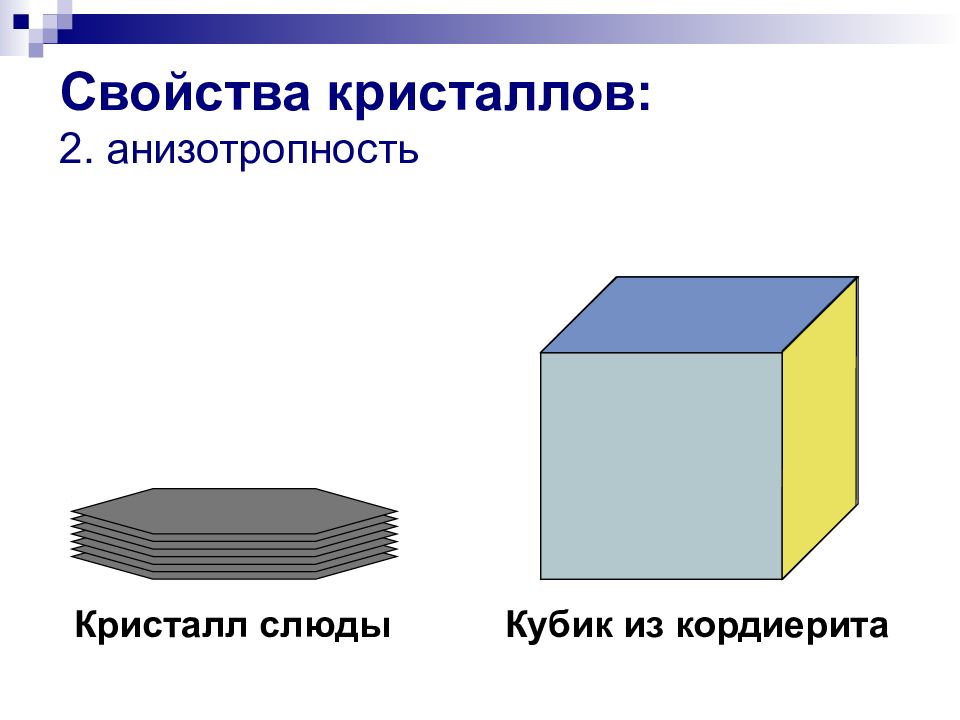

Кристалл слюды Кубик из кордиерита

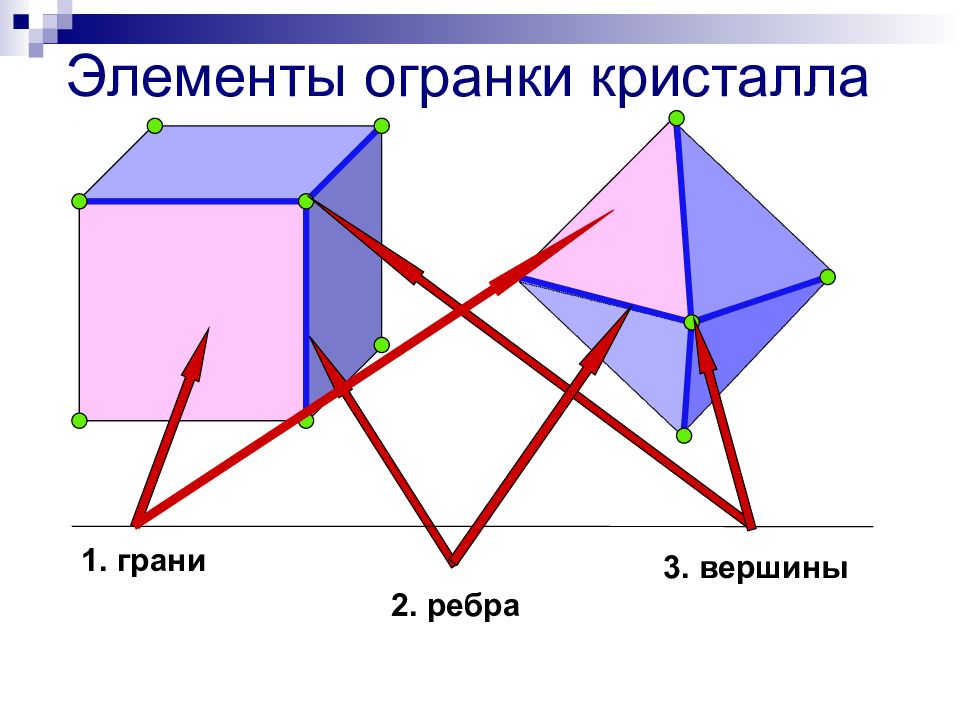

1. грани 2. ребра 3. вершины

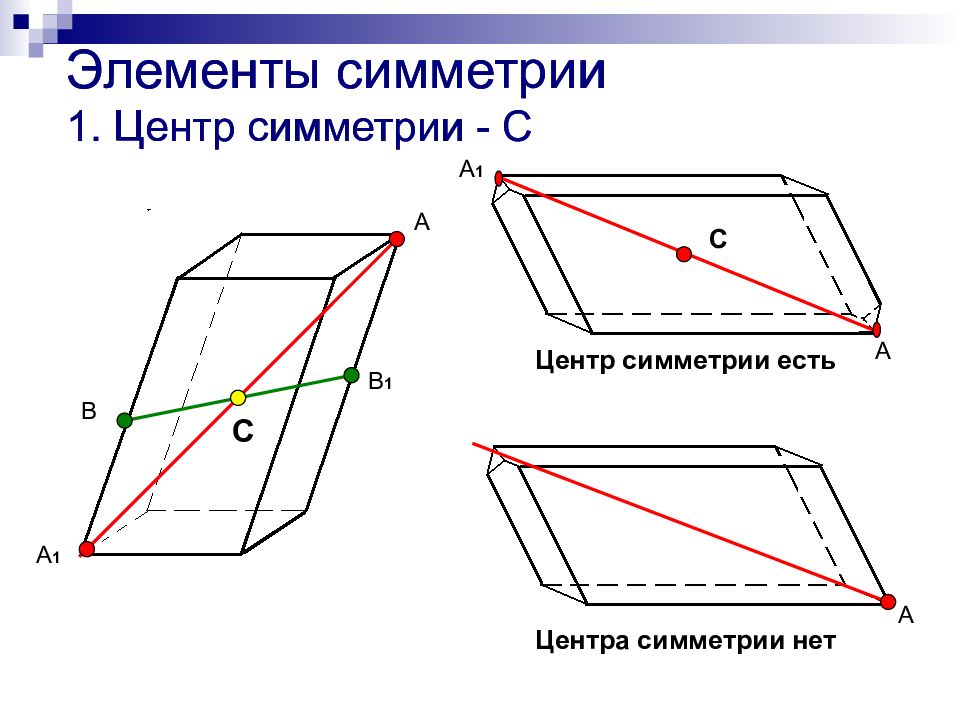

А А 1 В В 1 С Центр симметрии есть Центра симметрии нет А А А 1 С Элементы симметрии 1. Центр симметрии - С
А А 1 В В 1 С Центр симметрии есть Центра симметрии нет А А А 1 С Элементы симметрии 1. Центр симметрии - С

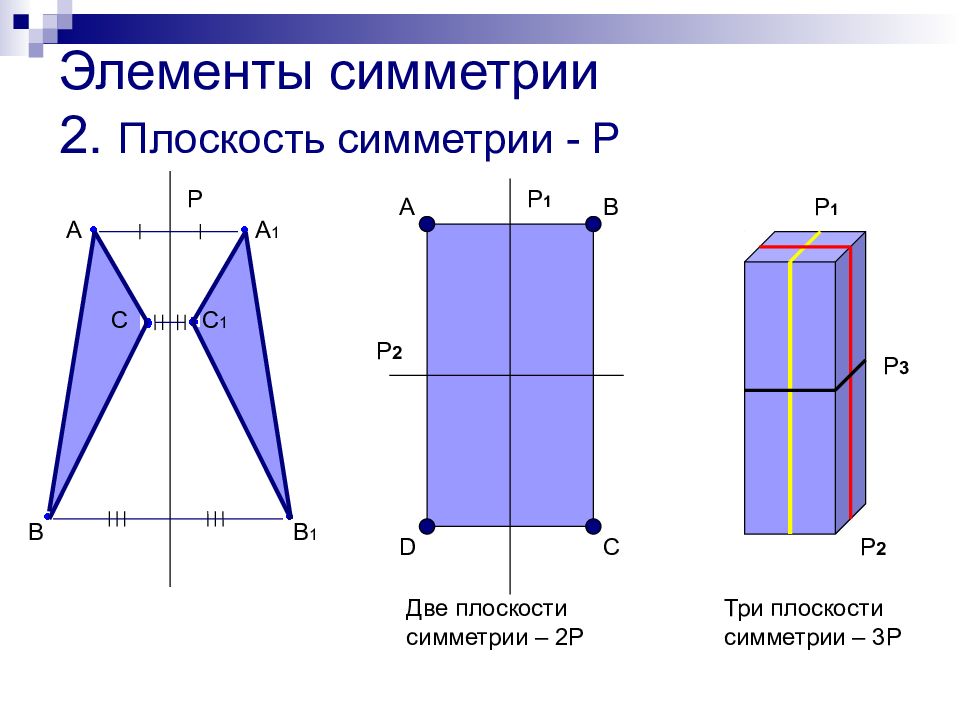

А А 1 В В 1 С С 1 Р 2 Р 3 Р Р 1 Р 1 Р 2 А В D C Две плоскости симметрии – 2Р Три плоскости симметрии – 3Р

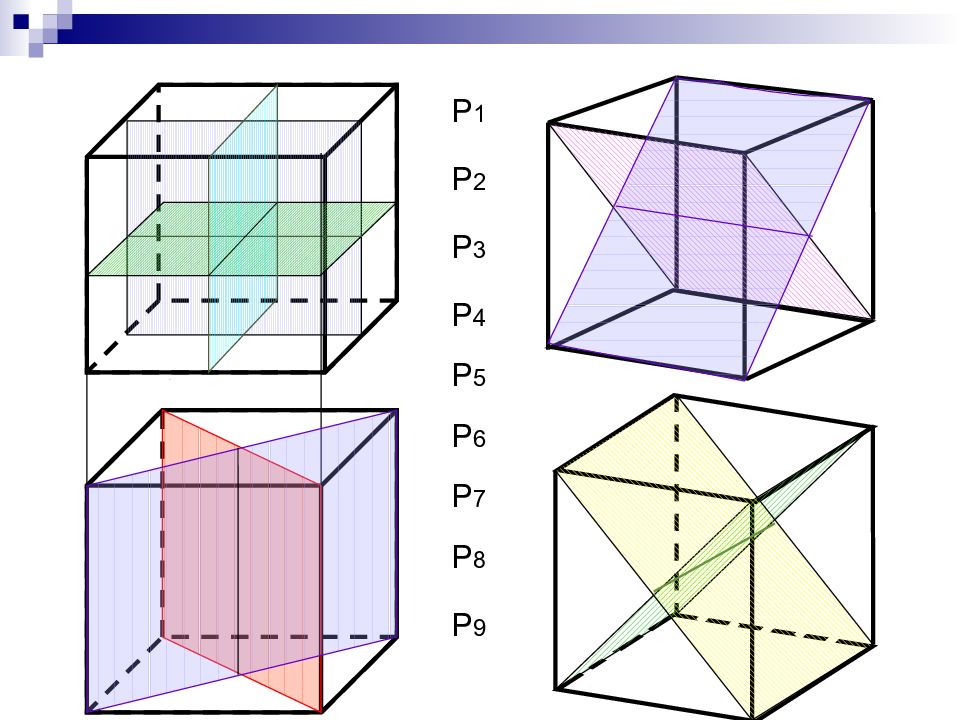

Р 1 Р 2 Р 3 Р 4 Р 5 Р 6 Р 7 Р 8 Р 9

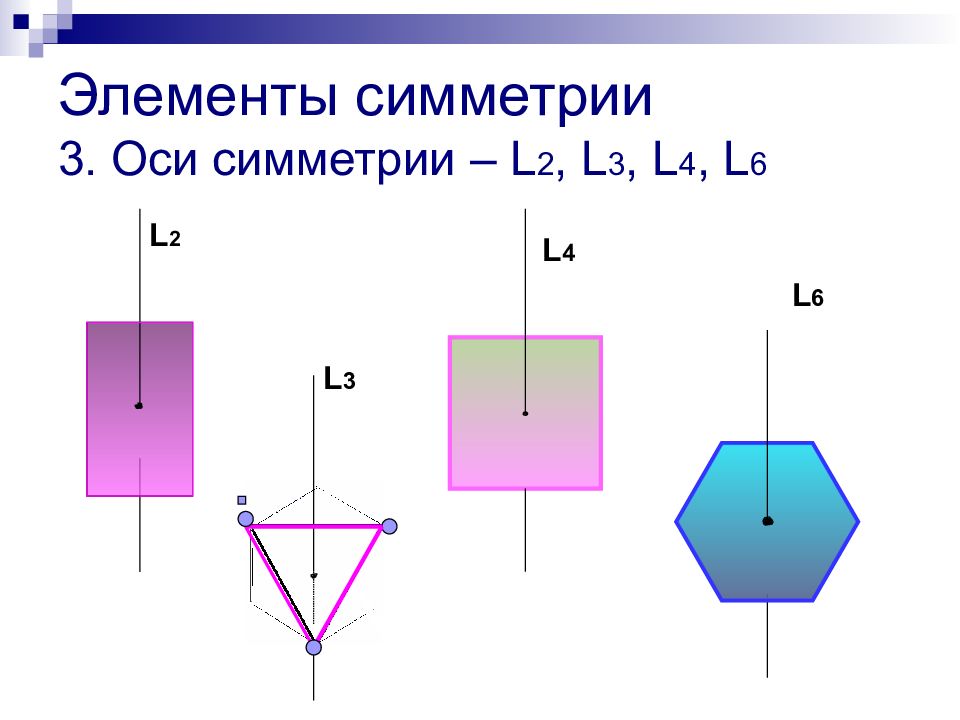

L 2 L 3 L 4 L 6

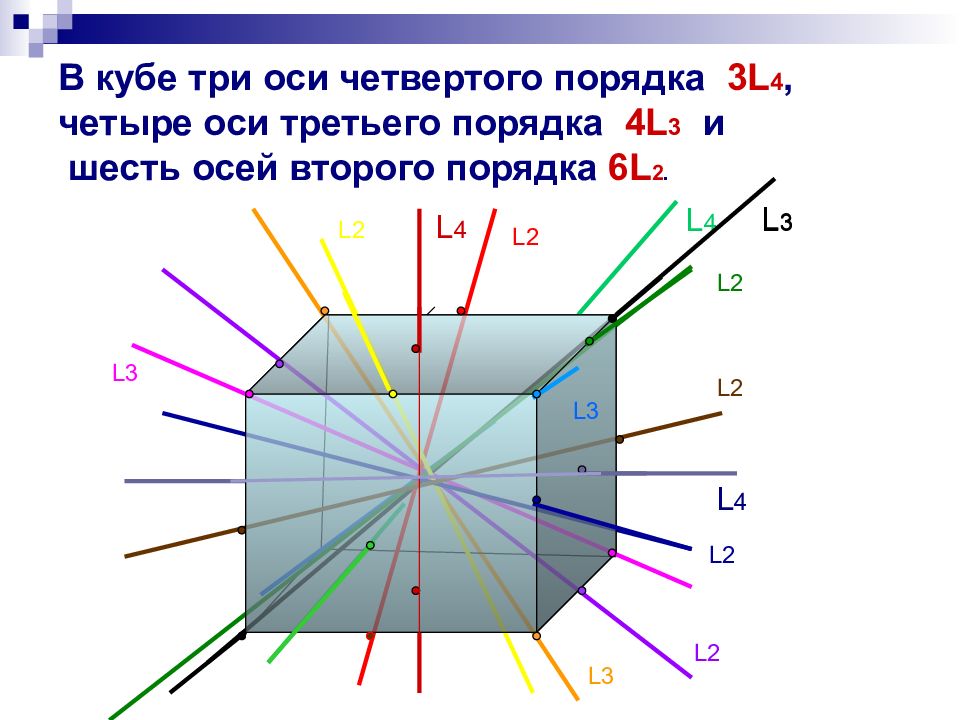

L 4 L 4 L 4 L 3 L 3 L3 L3 L2 L2 L2 L2 L2 L2 L3

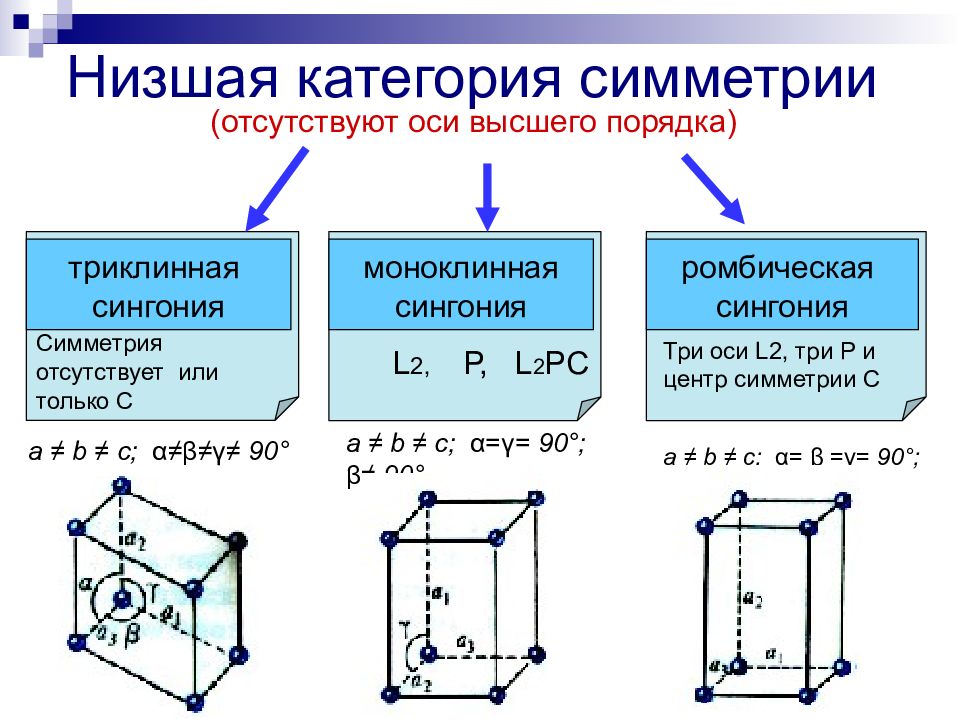

(отсутствуют оси высшего порядка) триклинная сингония моноклинная сингония ромбическая сингония Симметрия отсутствует или только С L 2, Р, L 2 PC Три оси L2, три Р и центр симметрии С а ≠ b ≠ с; α≠β≠γ≠ 90° а ≠ b ≠ с; α = γ = 90°; β≠ 90° а ≠ b ≠ с; α = β = γ = 90°;

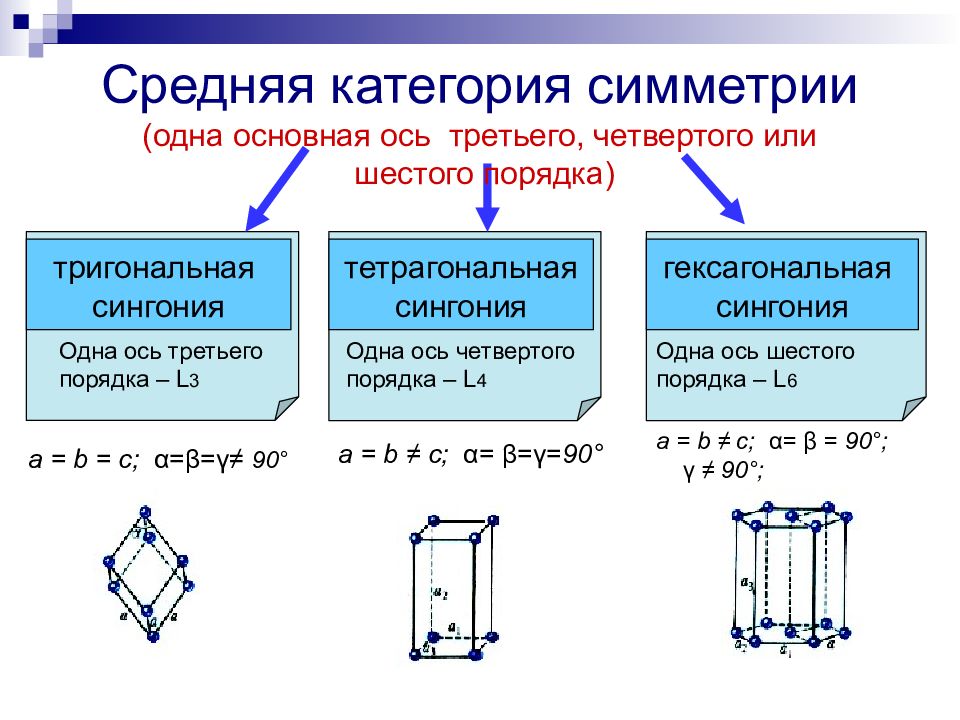

тригональная сингония тетрагональная сингония гексагональная сингония Одна ось третьего порядка – L 3 а = b = с; α = β = γ≠ 90° а = b ≠ с; α = β = γ = 90° а = b ≠ с; α = β = 90°; γ ≠ 90°; Средняя категория симметрии (одна основная ось третьего, четвертого или шестого порядка) Одна ось четвертого порядка – L 4 Одна ось шестого порядка – L 6

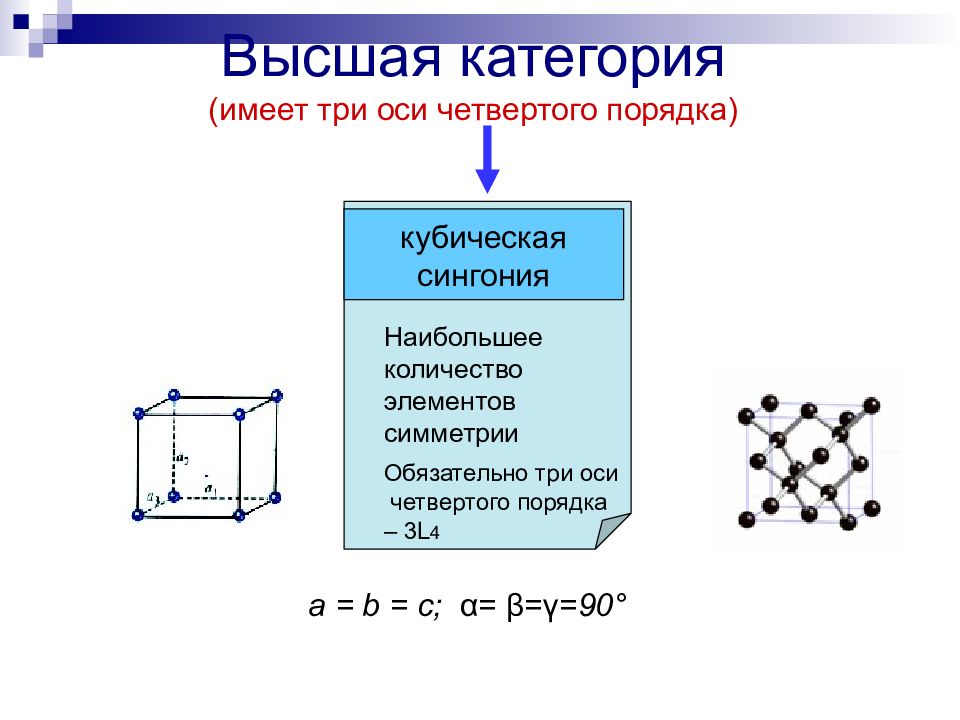

кубическая сингония Наибольшее количество элементов симметрии Обязательно три оси четвертого порядка – 3 L 4 а = b = с; α = β = γ = 90°

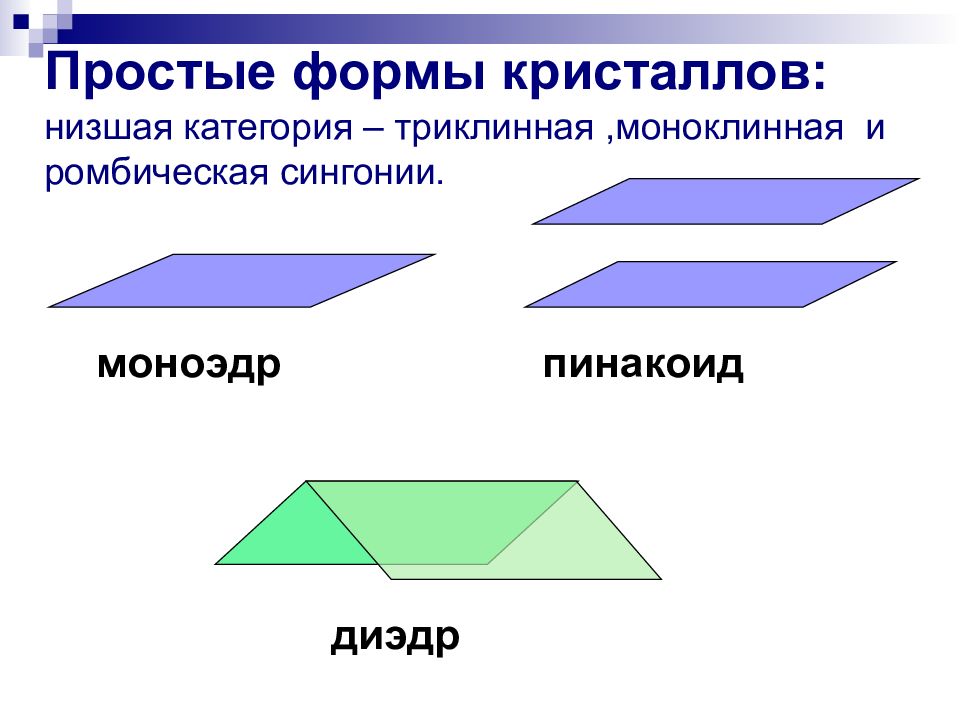

моноэдр пинакоид диэдр

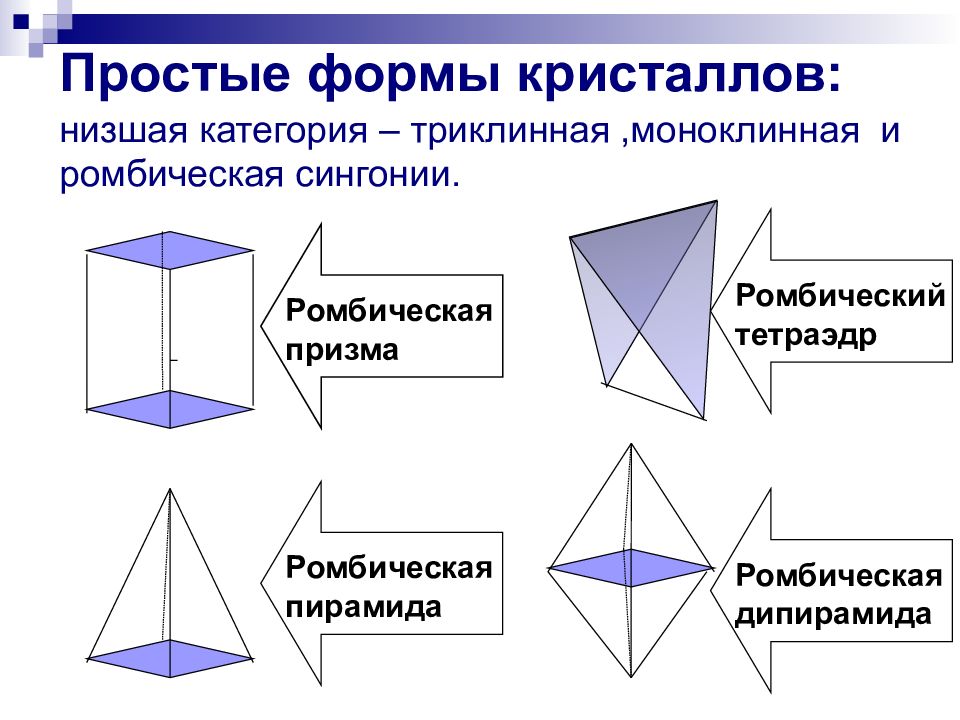

Ромбическая призма Ромбическая пирамида Ромбическая дипирамида Ромбический тетраэдр

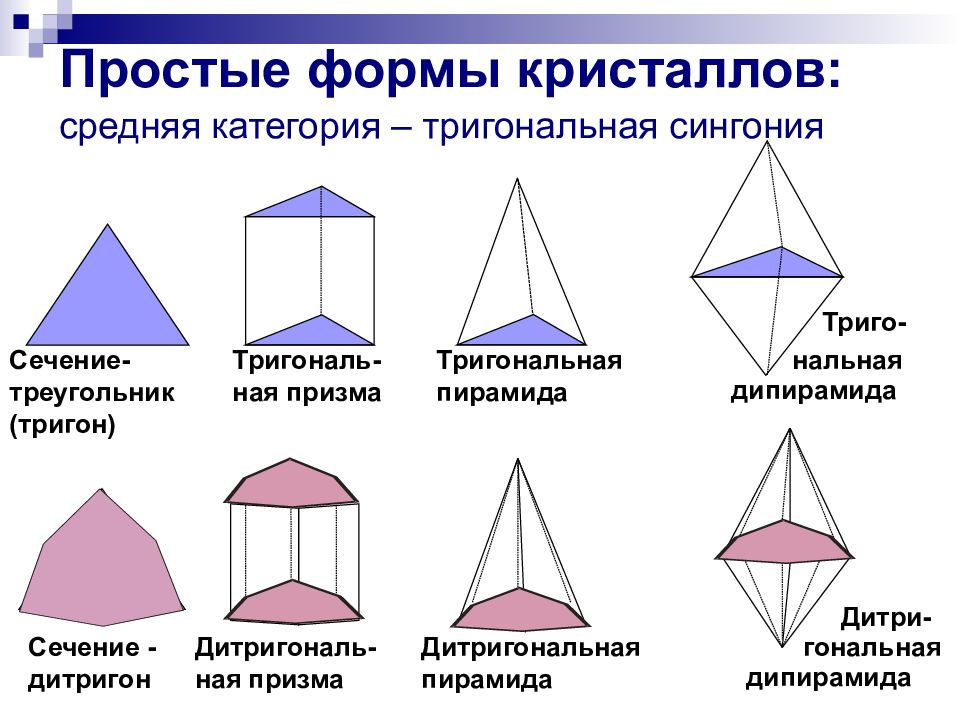

Сечение-треугольник (тригон) Тригональ-ная призма Тригональная пирамида Триго- нальная дипирамида Сечение -дитригон Дитригональ-ная призма Дитригональная пирамида Дитри- гональная дипирамида

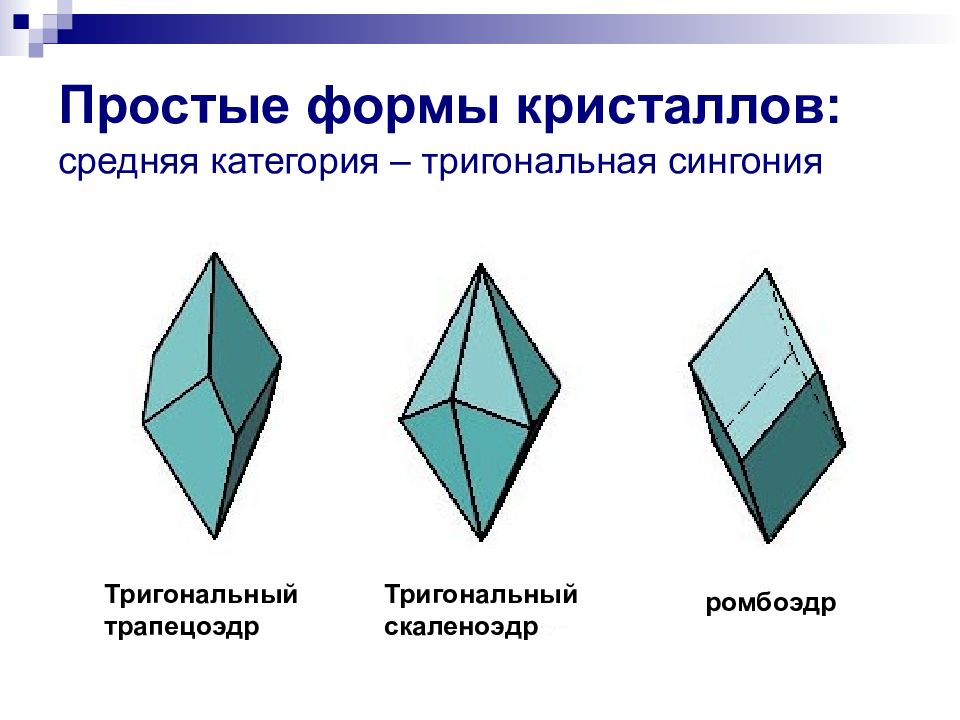

Тригональный трапецоэдр Тригональный скаленоэдр ромбоэдр

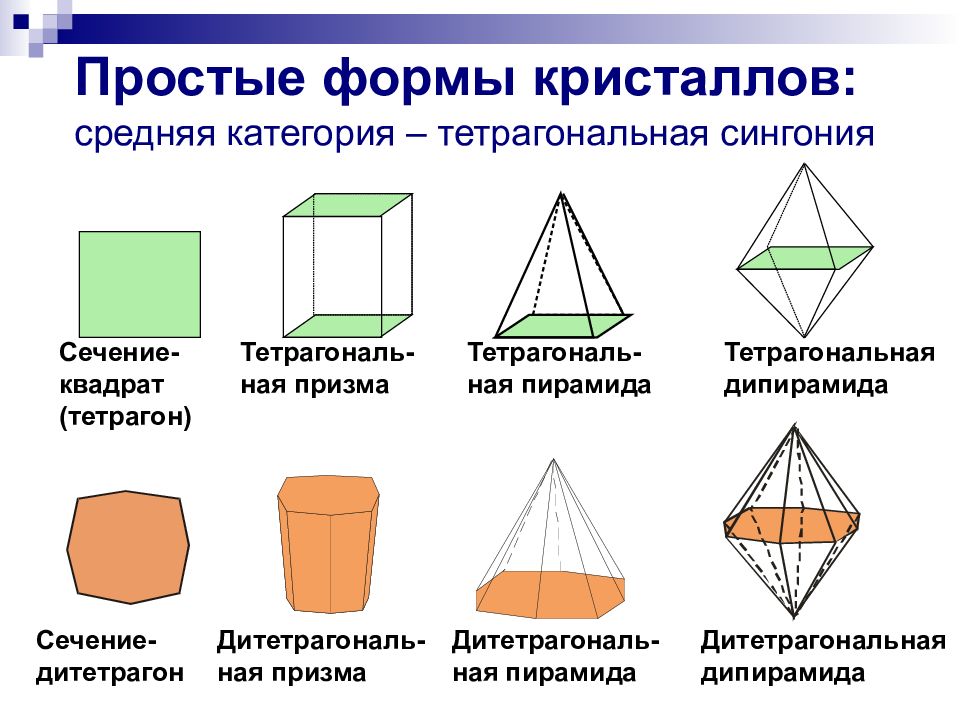

Сечение-квадрат (тетрагон) Тетрагональ-ная призма Тетрагональ-ная пирамида Тетрагональная дипирамида Сечение-дитетрагон Дитетрагональ-ная призма Дитетрагональ-ная пирамида Дитетрагональная дипирамида

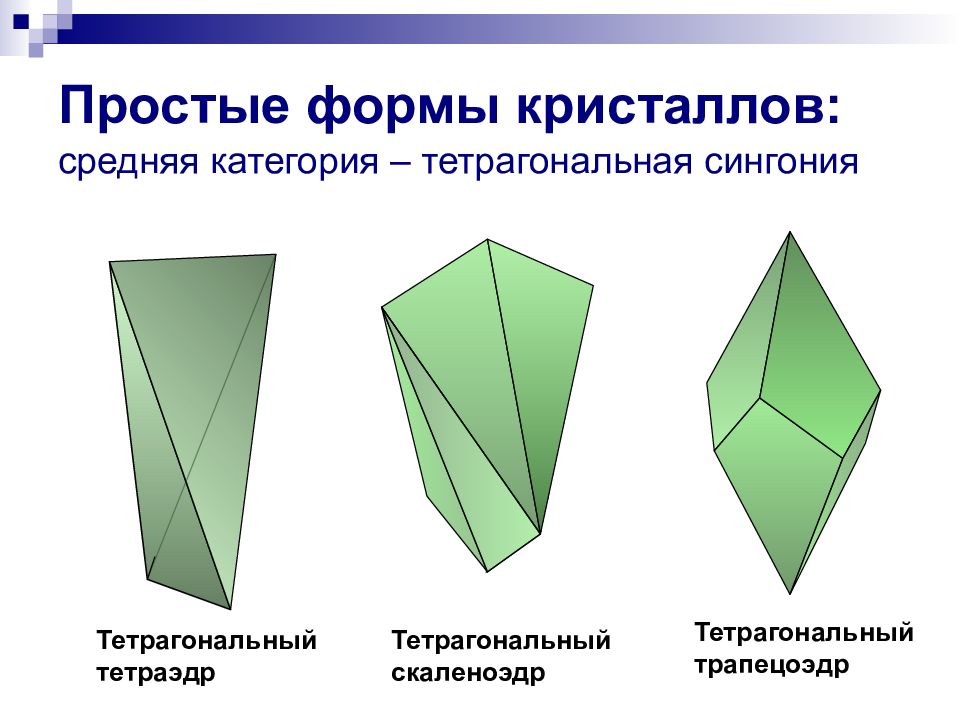

Тетрагональный тетраэдр Тетрагональный скаленоэдр Тетрагональный трапецоэдр
Сечение-правильный шестиуголь-ник (гексагон) Гексагональ-ная призма Гексагональная пирамида Гекса- гональная дипирамида Сечение - дигексагон Дигексагональ-ная призма Дигексагональ-ная пирамида Дигекса- гональная дипирамида

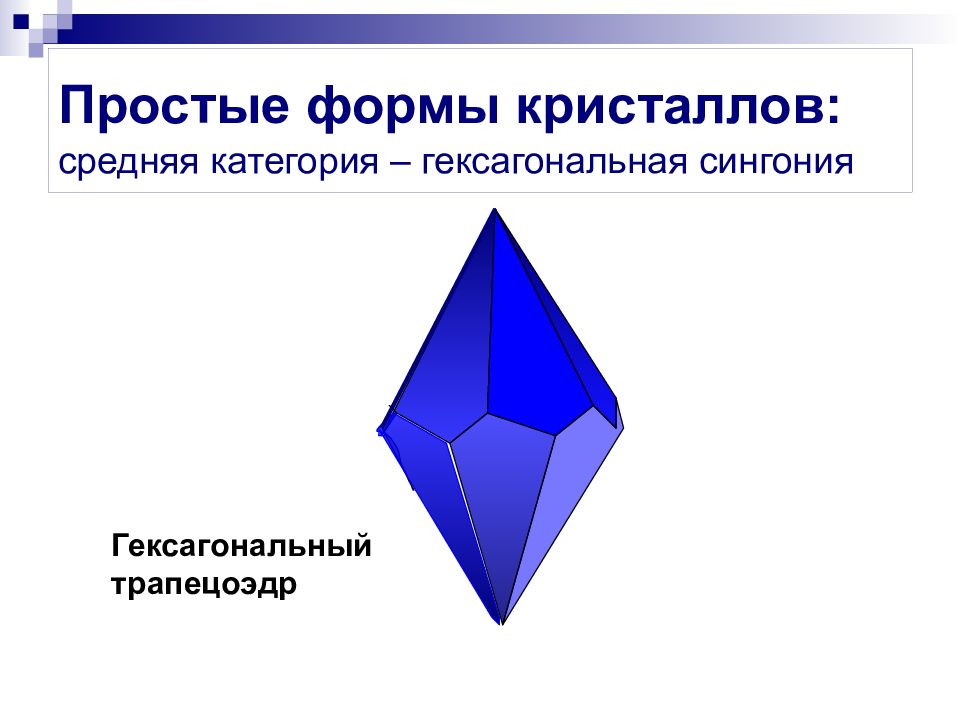

Гексагональный трапецоэдр

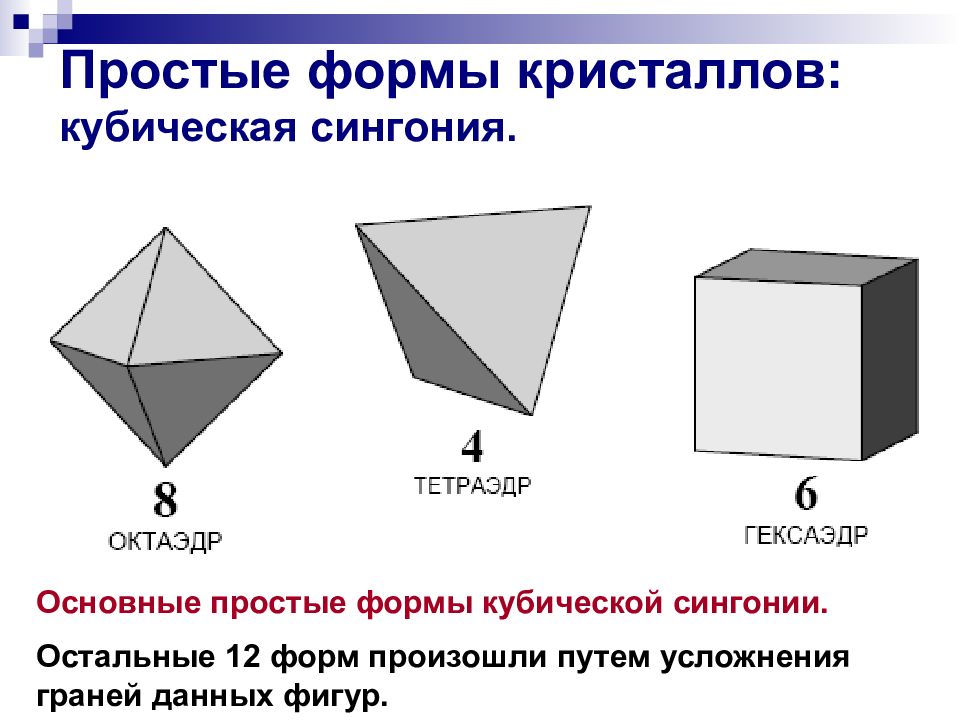

Основные простые формы кубической сингонии. Остальные 12 форм произошли путем усложнения граней данных фигур. Простые формы кристаллов: кубическая сингония.
В основе данных форм лежит тетраэдр
В основе данных форм - октаэдр

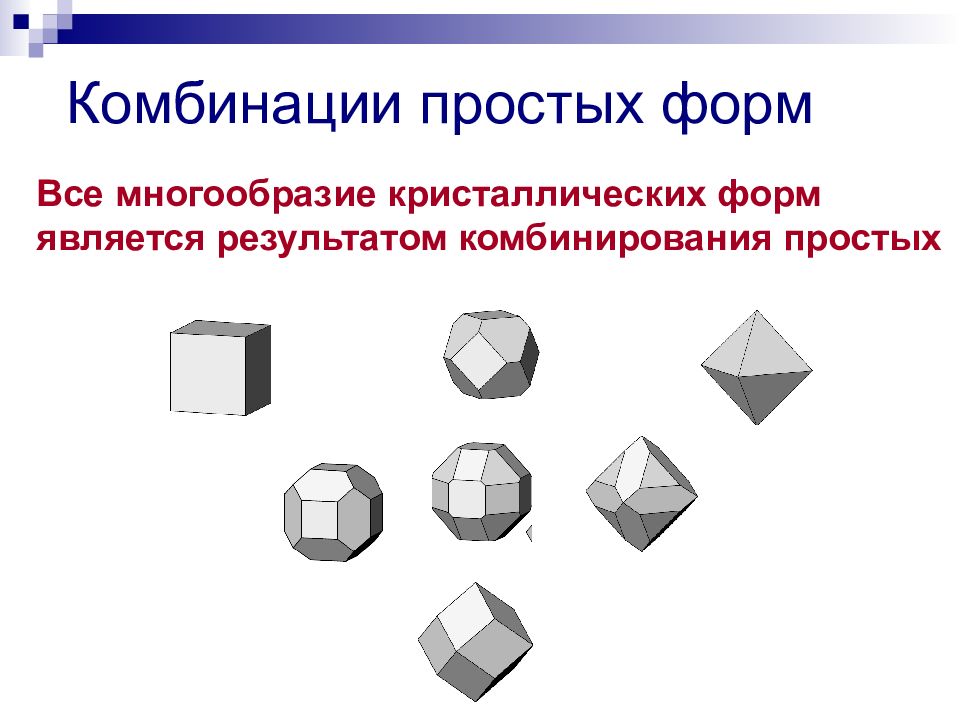

Все многообразие кристаллических форм является результатом комбинирования простых

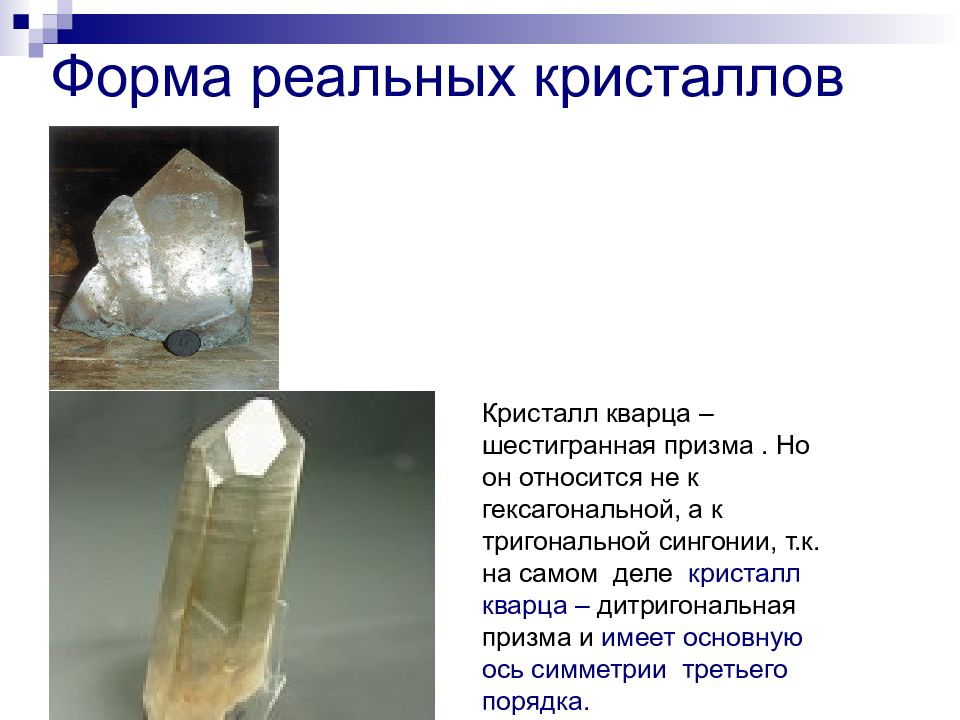

Кристалл кварца – шестигранная призма. Но он относится не к гексагональной, а к тригональной сингонии, т.к. на самом деле кристалл кварца – дитригональная призма и имеет основную ось симметрии третьего порядка.
хризоберилл горный хрусталь изумруд

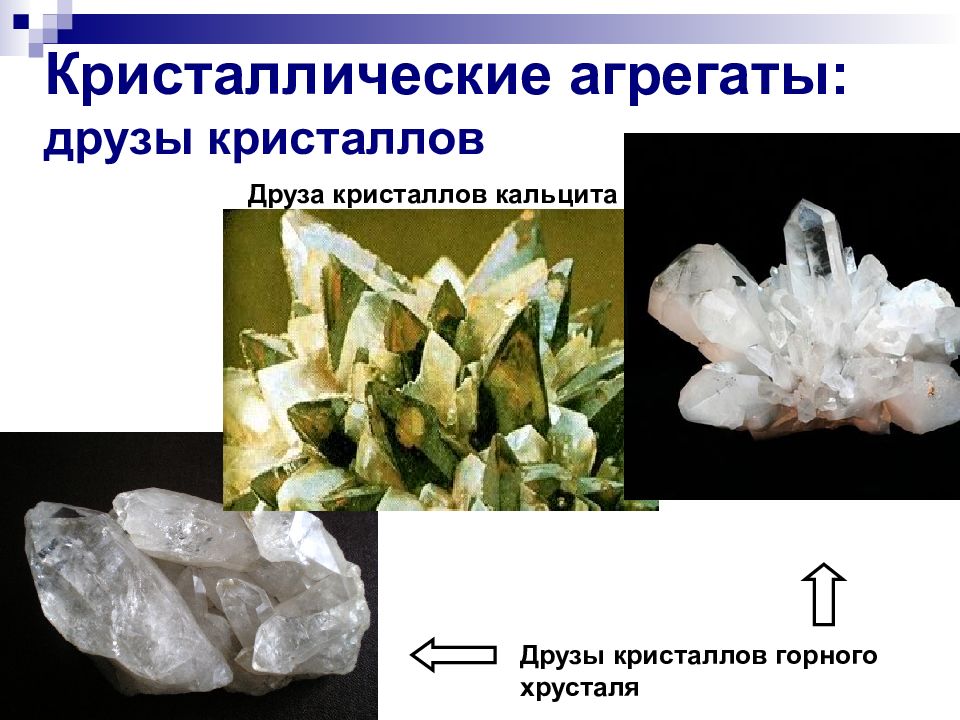

и Друзы кристаллов горного хрусталя Друза кристаллов кальцита

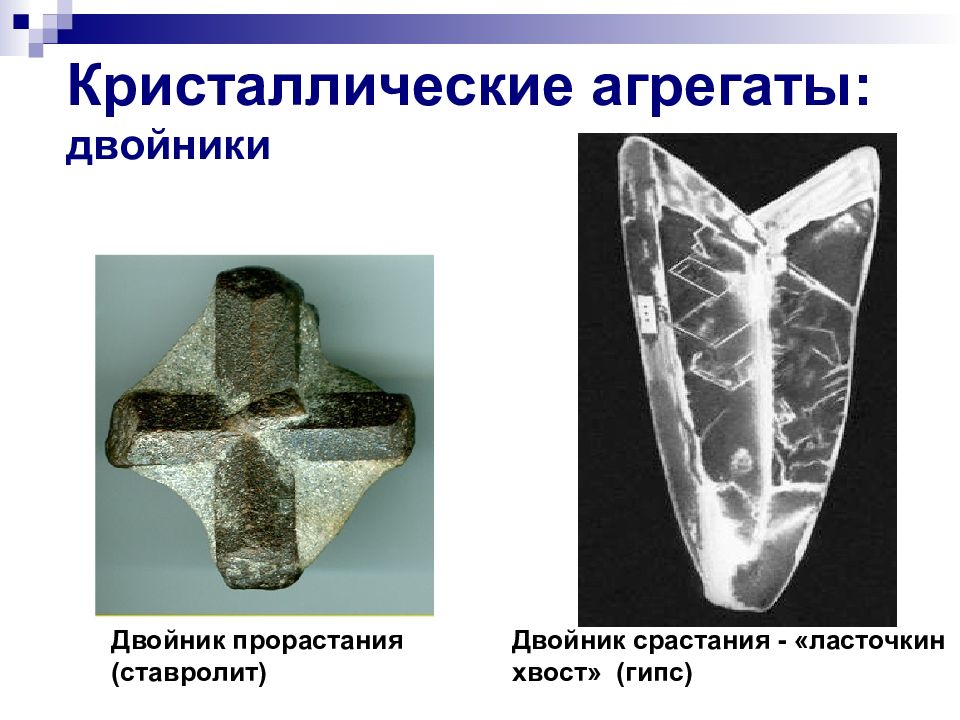

Двойник прорастания (ставролит) Двойник срастания - «ласточкин хвост» (гипс)

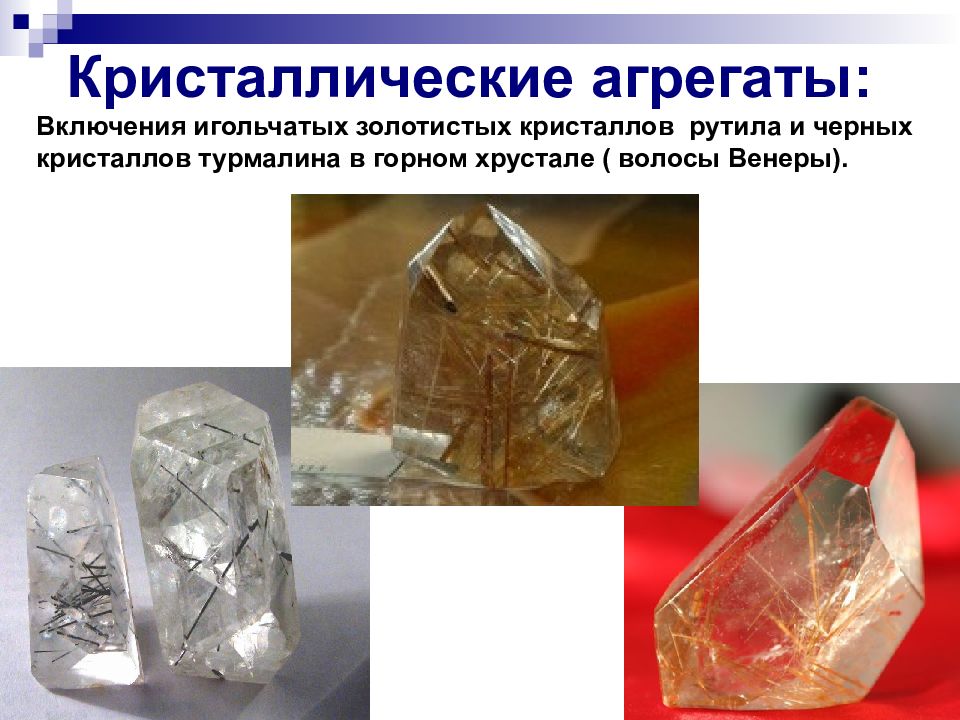

Включения игольчатых золотистых кристаллов рутила и черных кристаллов турмалина в горном хрустале ( волосы Венеры).

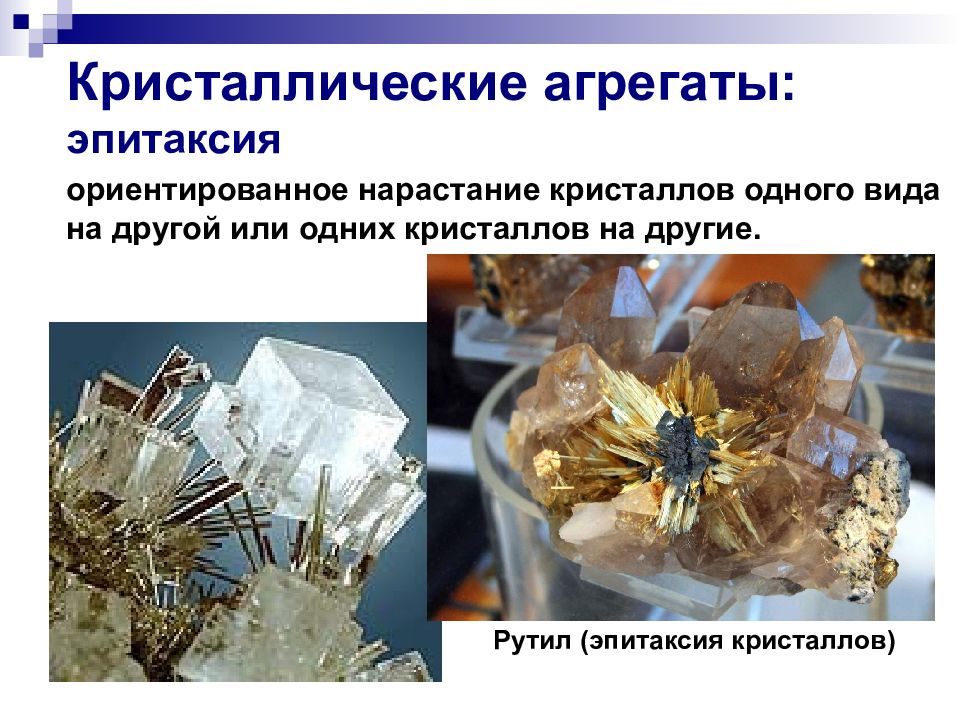

ориентированное нарастание кристаллов одного вида на другой или одних кристаллов на другие. Рутил (эпитаксия кристаллов)

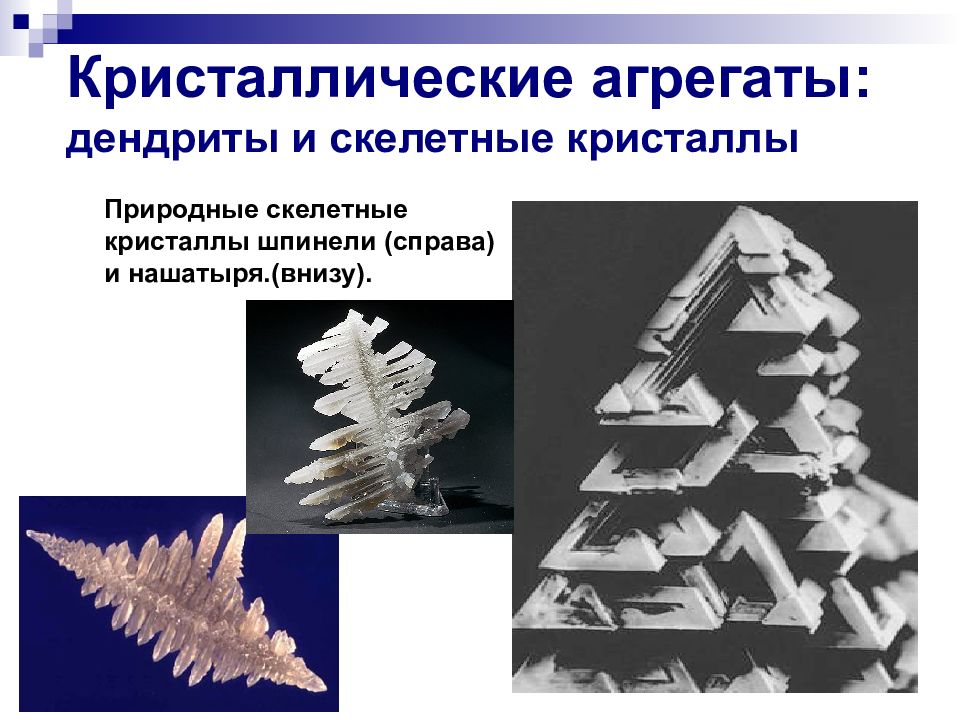

Природные скелетные кристаллы шпинели (справа) и нашатыря.(внизу).

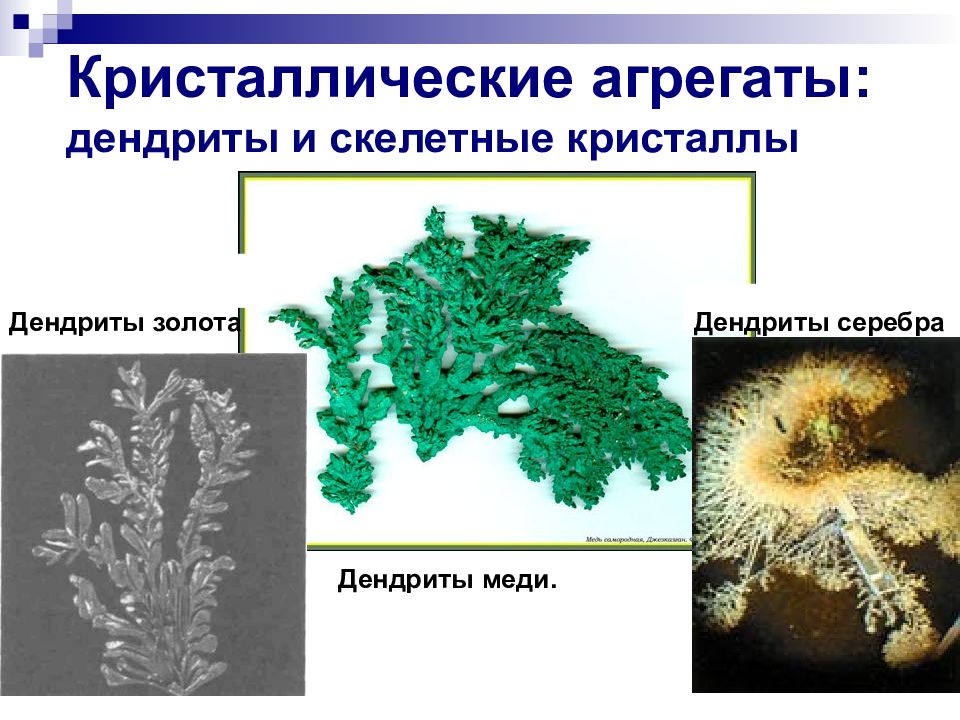

Дендриты меди. Дендриты серебра Дендриты золота

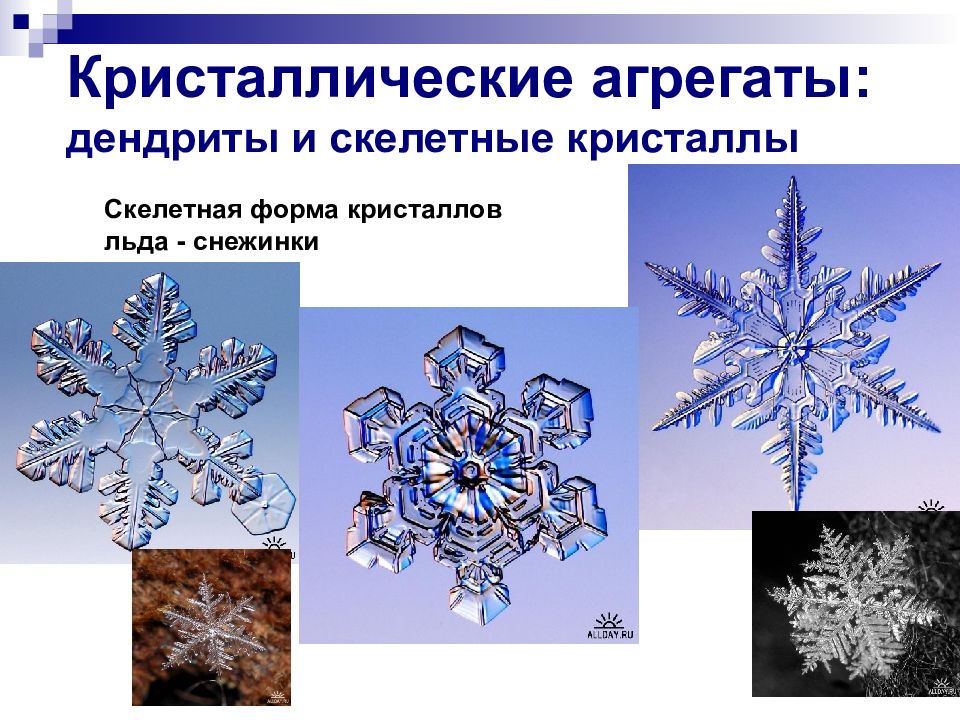

Скелетная форма кристаллов льда - снежинки
