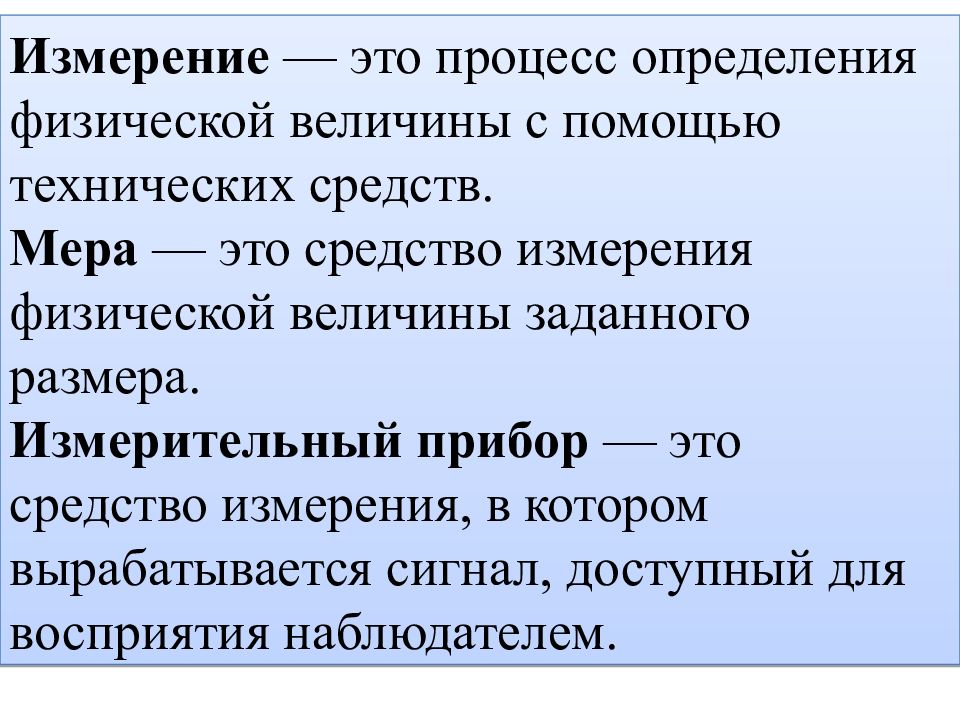

Измерение — это процесс определения физической величины с помощью технических средств. Мера — это средство измерения физической величины заданного размера. Измерительный прибор — это средство измерения, в котором вырабатывается сигнал, доступный для восприятия наблюдателем.
Классификация электроизмерительных приборов Классификация электроизмерительных приборов по роду измеряемой величины: · для измерения напряжения (вольтметры, милливольтметры); · для измерения тока (амперметры, миллиамперметры); · для измерения мощности (ваттметры); · для измерения энергии (электрические счетчики); · для измерения угла сдвига фаз (фазометры); · для измерения частоты тока (частотомеры); · для измерения сопротивлений (омметры).
Классификация электроизмерительных приборов по роду тока: · постоянного ; · переменного однофазного ; · переменного трехфазного тока. Классификация электроизмерительных приборов по принципу действия : · магнитоэлектрическая ; · электромагнитная ; · электродинамическая ; · индукционная.
Обслуживание и ремонт электрических измерительных приборов В объем технического обслуживания входят: осмотр внешней части прибора, проверка исправности электропроводки и других коммуникаций, сохранность пломб, своевременное предупреждение появления неисправностей и выявление дефектов, возникающих при эксплуатации, смазка механизмов движения.
Текущий ремонт Производится непосредственно на месте без снятия прибора с места установки или в мастерской с установкой резервного прибора вместо снятого. В объем текущего ремонта входит: наружный осмотр, вскрытие и чистка прибора, частичная разборка подвижной системы, замена стекол, проверка качества изоляции состояния цепей прибора,

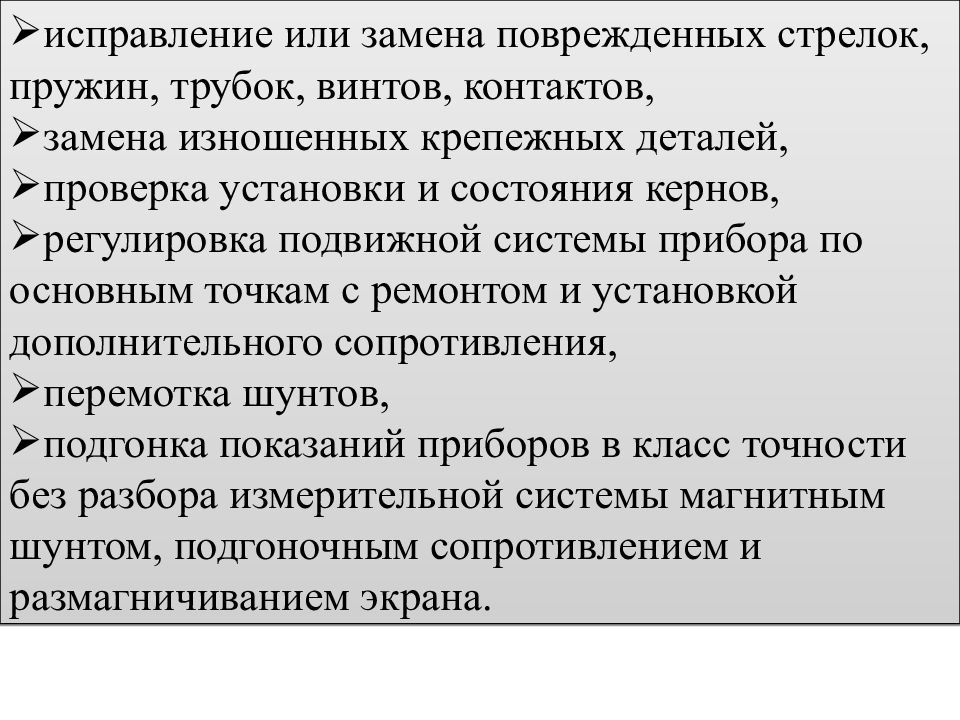

исправление или замена поврежденных стрелок, пружин, трубок, винтов, контактов, замена изношенных крепежных деталей, проверка установки и состояния кернов, регулировка подвижной системы прибора по основным точкам с ремонтом и установкой дополнительного сопротивления, перемотка шунтов, подгонка показаний приборов в класс точности без разбора измерительной системы магнитным шунтом, подгоночным сопротивлением и размагничиванием экрана.
На станциях и подстанциях электроизмерительные приборы устанавливают на специальных щитах, панелях или пультах, размещаемых в закрытых помещениях. Монтаж и эксплуатация измерительных приборов
На мачтовых трансформаторных подстанциях измерительные приборы и счетчики активной энергии монтируют на панелях в закрытых шкафах на высоте 1,2 м от уровня земли. Для счетчиков в таких шкафах применяют электроподогрев.
Чтобы показания приборов были правильными, стрелочные приборы должны быть установлены строго вертикально, без перекосов. Допустимые отклонения от вертикали должны быть не больше 1°.

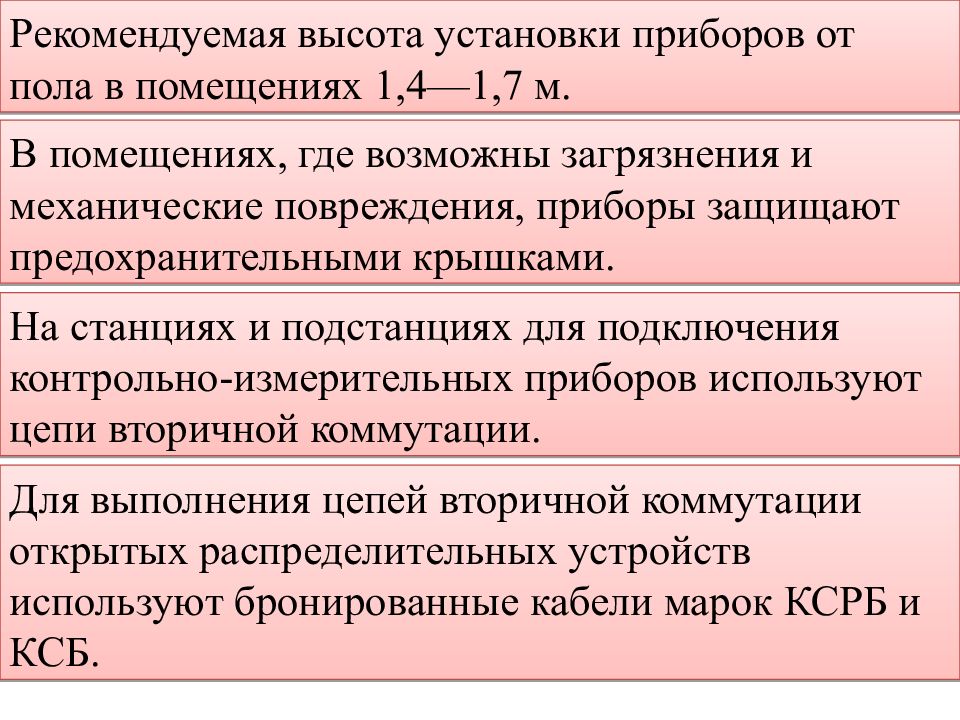

Рекомендуемая высота установки приборов от пола в помещениях 1,4—1,7 м. В помещениях, где возможны загрязнения и механические повреждения, приборы защищают предохранительными крышками. На станциях и подстанциях для подключения контрольно-измерительных приборов используют цепи вторичной коммутации. Для выполнения цепей вторичной коммутации открытых распределительных устройств используют бронированные кабели марок КСРБ и КСБ.
