НАНЕСЕНИЕ РАЗМЕРОВ НА ЧЕРТЕЖАХ АВТОР: КИМАЙКИНА И.Н., ПРЕПОДАВАТЕЛЬ ВЫСШЕЙ КАТЕГОРИИ МНОГОПРОФИЛЬНЫЙ ЛИЦЕЙ № 1 МАГНИТОГОРСК

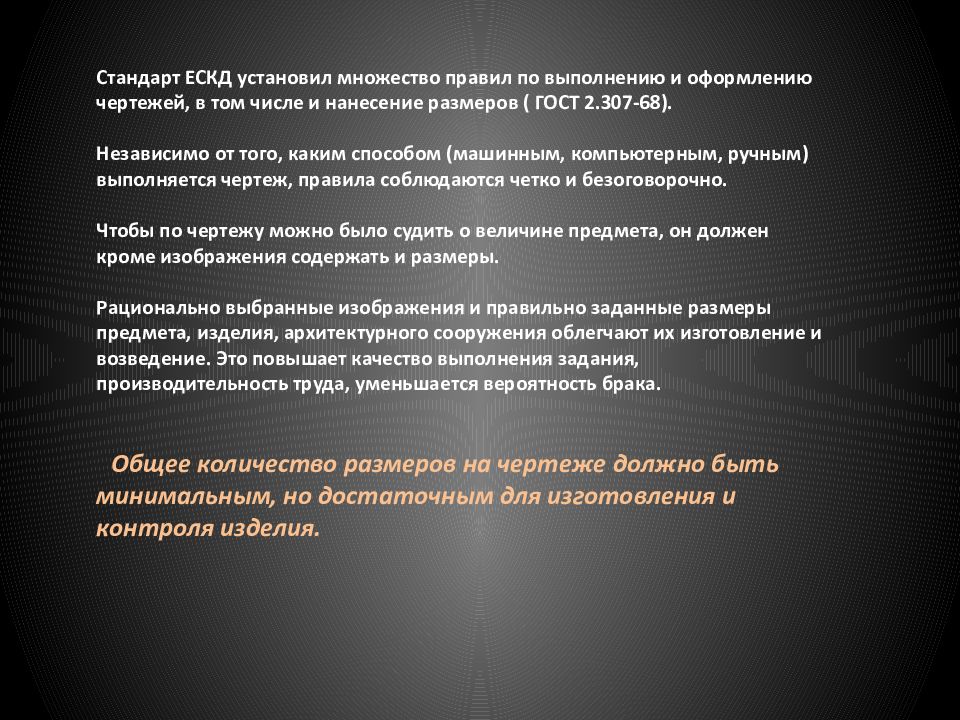

Стандарт ЕСКД установил множество правил по выполнению и оформлению чертежей, в том числе и нанесение размеров ( ГОСТ 2.307-68). Независимо от того, каким способом (машинным, компьютерным, ручным) выполняется чертеж, правила соблюдаются четко и безоговорочно. Чтобы по чертежу можно было судить о величине предмета, он должен кроме изображения содержать и размеры. Рационально выбранные изображения и правильно заданные размеры предмета, изделия, архитектурного сооружения облегчают их изготовление и возведение. Это повышает качество выполнения задания, производительность труда, уменьшается вероятность брака. Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.
Классификация размеров Размеры Линейные Угловые для измерения отрезков в миллиметрах (мм ) (слово «ММ» не пишут) для измерения углов в градусах Размеры разделяют на линейные (в мм - не указывают на чертеже) и угловые (градусы, минуты, секунды – обозначают на чертеже)
Классификация размеров по назначению Размеры элементов - величины отверстий, пазов, выступов и выемок Координирующие размеры - размеры, показывающие расположение элементов относительно контура детали и друг друга Габаритные размеры - наибольшие размеры детали по длине, ширине и высоте
Размеры указывают размерными числами, выносными и размерными линиями. Выносные и размерные линии выполняют сплошной тонкой линией. Размерные линии заканчиваются стрелкой. Элементы нанесения линейных размеров Стрелка Размерное число пишут параллельно размерной линии. Над линией – если она горизонтальна или слева от неё – если линия вертикальна. Если длина размерной линии мала, линию продолжают, а стрелки наносят с наружной стороны.
Выносные линии сплошные тонкие Размерные линии сплошные тонкие 7…10 7…10 2 Размерное число шрифт 3,5 … 5 Полка линии-выноски Линия-выноска Элементы нанесения линейных размеров
Нанесение линейных размеров Пересечение выносных и размерных линий на чертеже недопустимо, поэтому меньшие размеры наносят ближе к контуру детали, а большие –дальше. Целесообразность нанесения размеров Целесообразно Нецелесообразно
Количество размеров, наносимых на чертеже детали, должно быть минимальным но достаточным для изготовления и контроля изделия. На чертежах необходимо наносить габаритные размеры. Габаритные размеры - это наибольшие размеры изделия, размеры крайних точек высоты, ширины, длины. Размерные линии для габаритных размеров всегда самые большие на чертеже, поэтому их изображают дальше от изображения, чем остальные. Размеры наносят от базовых поверхностей. За базы могут приниматься торцовые поверхности или оси симметрии. В процессе изготовления или контроля размеров детали именно от них производится обмер формы.
Существует несколько способов нанесения размеров от баз. а) - цепочкой; б) - от двух базовых поверхностей. Если размеры расположены цепочкой, стрелки допускается заменять точками или засечками под углом 45 о Количество размеров на чертеже должно быть минимальным, но достаточным для изготовления объекта.
Знаки на чертеже Нанесение размеров с использованием знаков РАДИУС ДИАМЕТР КВАДРАТ ТОЛЩИНА Нанесение размера толщины детали
Нанесение размеров окружностей Если диаметр меньше 12 мм, то размерные числа и стрелки располагают снаружи окружности. Если диаметр больше 20мм и меньше 40мм, то стрелки располагают внутри элемента, размерные числа – снаружи. Если диаметр больше 40мм, то размерные числа и стрелки располагают внутри окружности.
При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке
Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске Нанесение размеров одинаковых отверстий, равномерно расположенных по окружности
Нанесение размеров, относящихся к одному и тому же конструктивному элементу
Найди ошибки в нанесении размеров
Сравни вариант с ошибками в нанесении размеров и вариант без ошибок
