ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ
ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ Понятие о стандартах Форматы Линии чертежа Рамка поля чертежа Основная надпись чертежа Чертежный шрифт Масштаб
ПОНЯТИЕ О СТАНДАРТАХ Стандарт – слово английское и в переводе означает «образец». Образец в том смысле, какой мы вкладываем в понятие «такой же», «одинаковый». Стандарт ЕСКД – ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ – это нормативный документ, устанавливающий единые правила выполнения и оформления конструкторских документов для всех отраслей промышленности, строительства, транспорта и учебных заведений, утверждённый компетентным органом – Государственным комитетом по стандартизации.
Стандарт имеет буквенное и цифровое обозначение

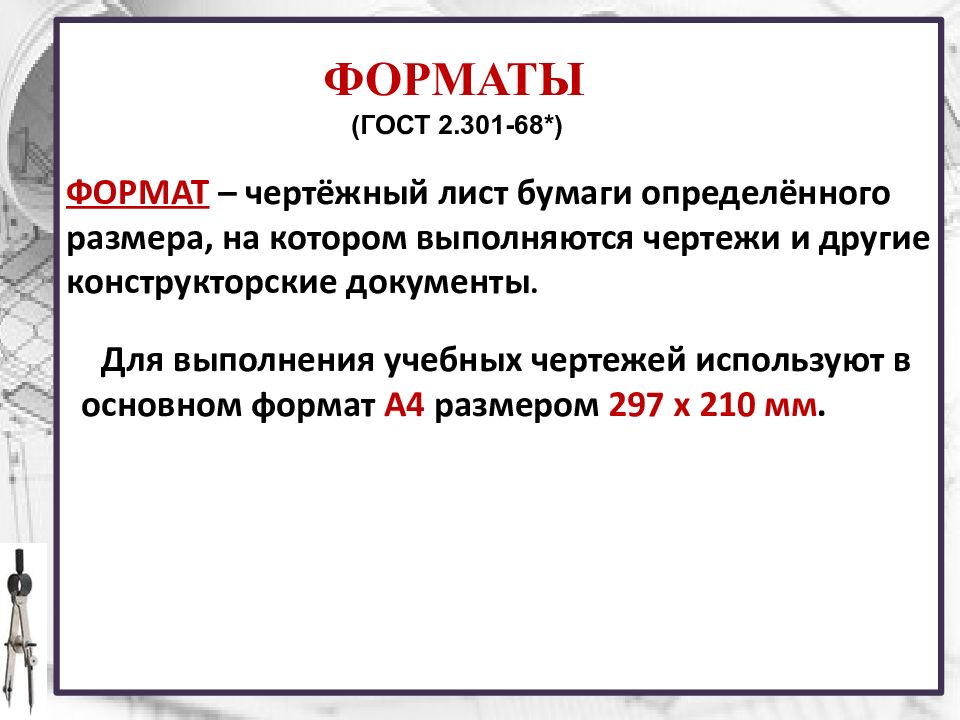

ФОРМАТЫ ФОРМАТ – чертёжный лист бумаги определённого размера, на котором выполняются чертежи и другие конструкторские документы. Для выполнения учебных чертежей используют в основном формат А4 размером 297 х 210 мм. (ГОСТ 2.301-68*)
СХЕМА ОБРАЗОВАНИЯ ФОРМАТОВ И ОБРАЗЦЫ ФОРМАТОВ А 0 1189 Х 841 А 1 594 Х 841 А 2 594 Х 420 А 3 297 Х 420 А 4 297 Х 210 S ~ 1 м ²
ОСНОВНАЯ НАДПИСЬ РАМКА РАМКА ПОЛЯ ЧЕРТЕЖА
ОСНОВНАЯ НАДПИСЬ (ГОСТ 2.104-68*)

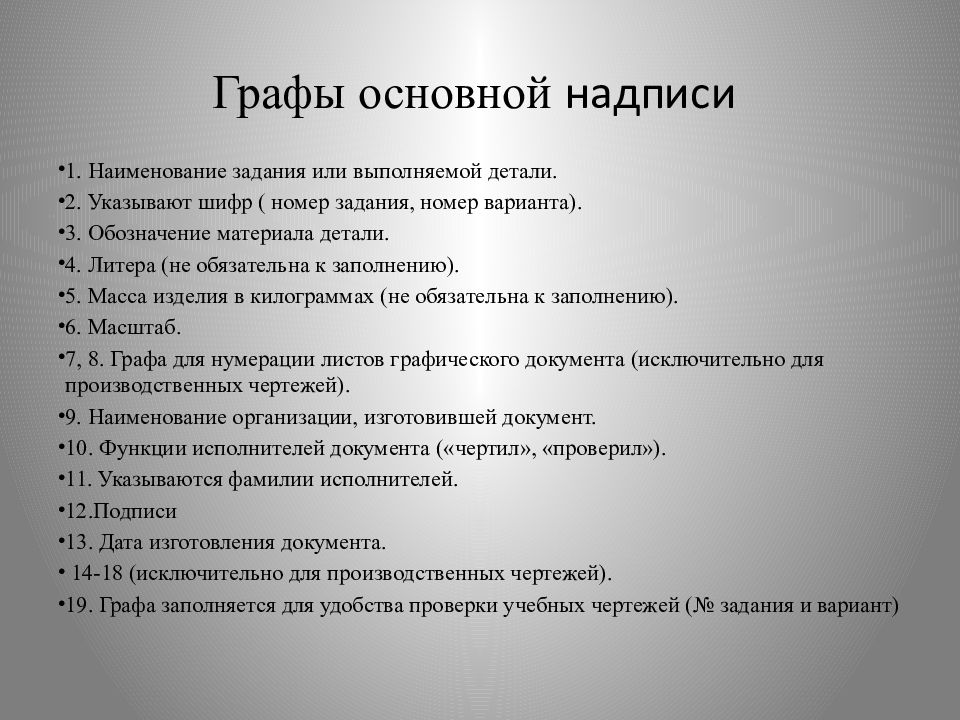

1. Наименование задания или выполняемой детали. 2. Указывают шифр ( номер задания, номер варианта). 3. Обозначение материала детали. 4. Литера (не обязательна к заполнению). 5. Масса изделия в килограммах (не обязательна к заполнению). 6. Масштаб. 7, 8. Графа для нумерации листов графического документа (исключительно для производственных чертежей). 9. Наименование организации, изготовившей документ. 10. Функции исполнителей документа («чертил», «проверил»). 11. Указываются фамилии исполнителей. 12.Подписи 13. Дата изготовления документа. 14-18 (исключительно для производственных чертежей). 19. Графа заполняется для удобства проверки учебных чертежей (№ задания и вариант)

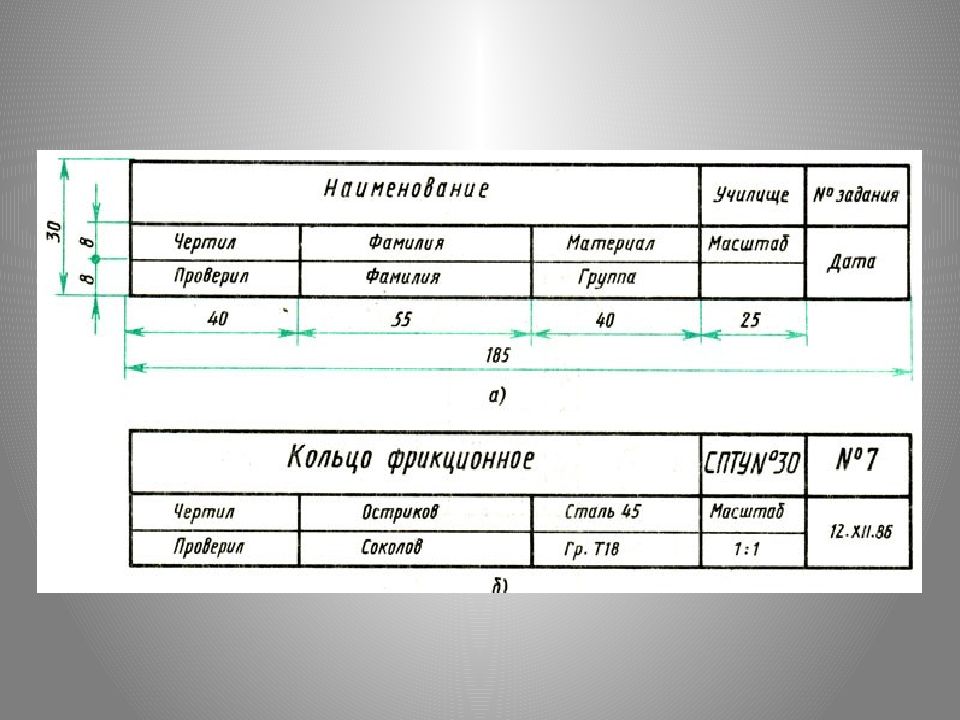

Размеры учебной основной надписи
ГОРИЗОНТАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТА А4 210 297 20 5 5 5 ОСНОВНАЯ НАДПИСЬ РАМКА
ВЕРТИКАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТА Рамка 5 5 5 20 Основная надпись
ЛИНИИ ЧЕРТЕЖА Чертёж детали выполнен правильно Чертёж детали выполнен неправильно (ГОСТ 2.303 – 68*)
ЛИНИИ ЧЕРТЕЖА 2. ШТРИХОВАЯ ЛИНИЯ 3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ 4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ 5. СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ 1. СПЛОШНАЯ ТОЛСТАЯ ОСНОВНАЯ ЛИНИЯ
ЛИНИИ ЧЕРТЕЖА (продолжение) 6. РАЗОМКНУТАЯ ЛИНИЯ 7. ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ 8. СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ ЛИНИЯ
Применяется для изображения видимого контура предмета, оформления рамки поля чертежа и граф основной надписи Толщина сплошной основной линии (S) выбирается в пределах от 0,5 до 1,4 мм ВИДИМЫЙ КОНТУР ПРЕДМЕТА РАМКА ОСНОВНАЯ НАДПИСЬ
2. ШТРИХОВАЯ ЛИНИЯ Толщина линии от S/3 до S/2. Длину штриха выбирают от 2 до 8 мм, расстояние между штрихами от 1 до 2 мм Применяется для изображения линий невидимого контура предмета. ЛИНИИ НЕВИДИМОГО КОНТУРА

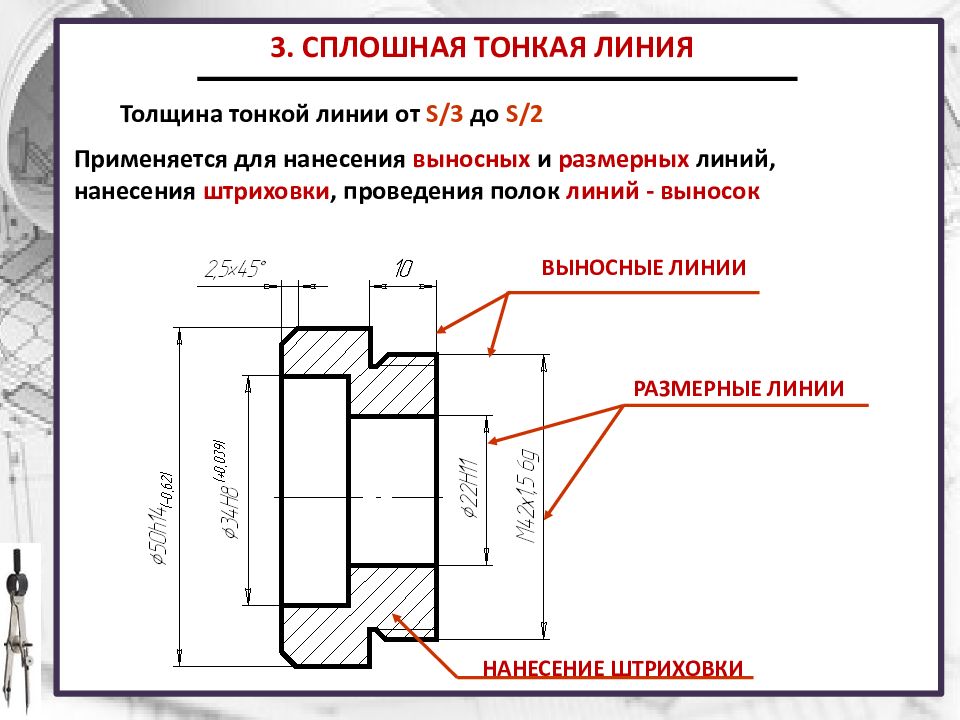

3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ Толщина тонкой линии от S/3 до S/2 Применяется для нанесения выносных и размерных линий, нанесения штриховки, проведения полок линий - выносок ВЫНОСНЫЕ ЛИНИИ РАЗМЕРНЫЕ ЛИНИИ НАНЕСЕНИЕ ШТРИХОВКИ

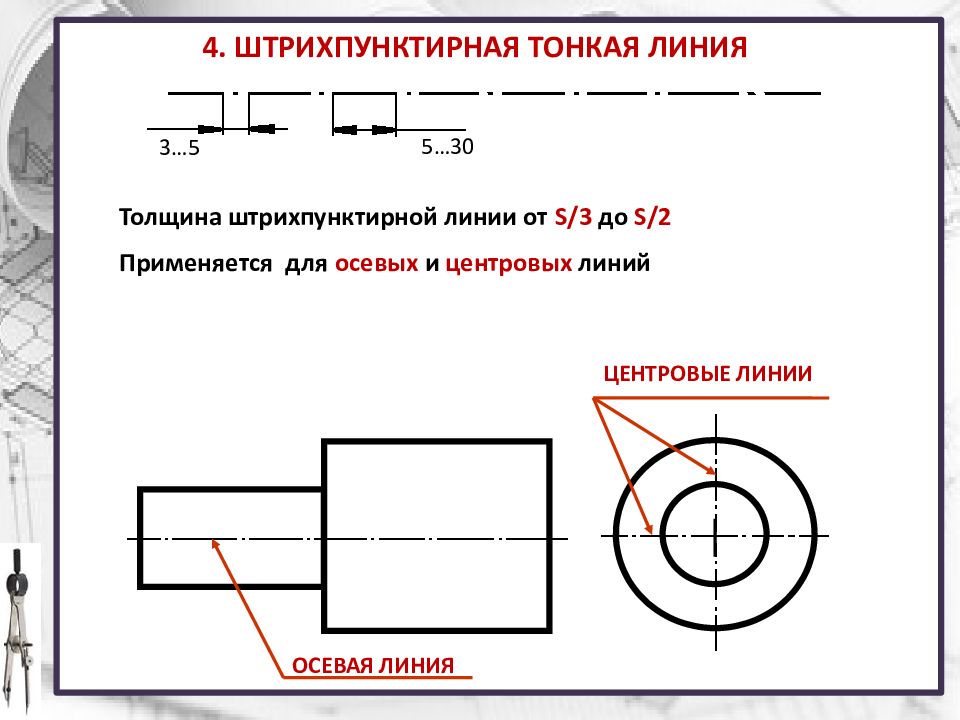

4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ 3…5 5…30 Толщина штрихпунктирной линии от S/3 до S/2 Применяется для осевых и центровых линий ОСЕВАЯ ЛИНИЯ ЦЕНТРОВЫЕ ЛИНИИ

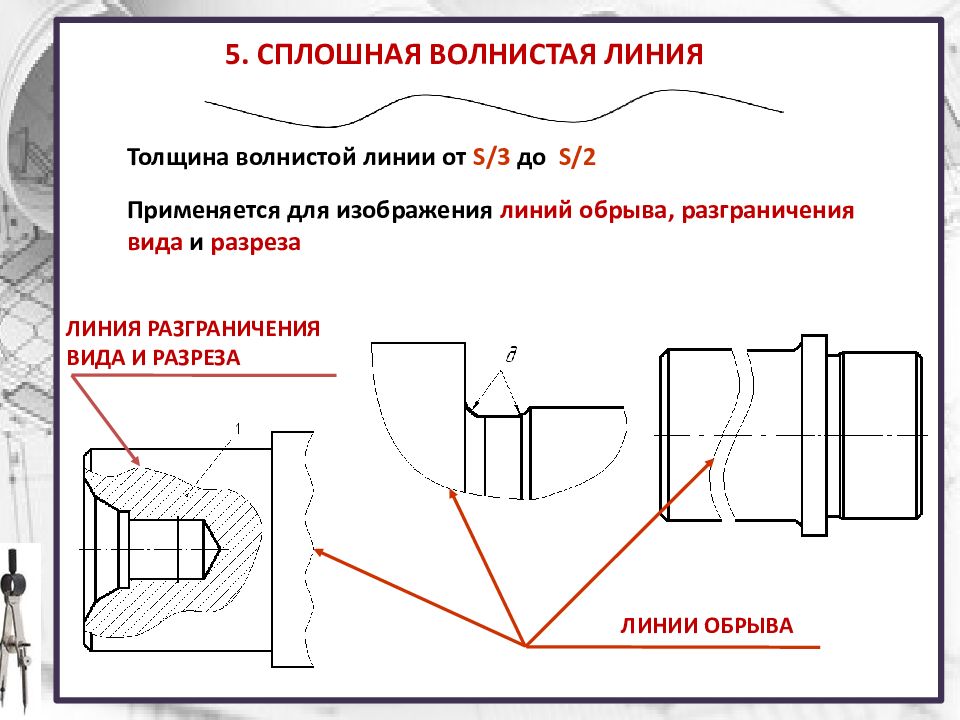

5. СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ Толщина волнистой линии от S/3 до S/2 Применяется для изображения линий обрыва, разграничения вида и разреза ЛИНИИ ОБРЫВА ЛИНИЯ РАЗГРАНИЧЕНИЯ ВИДА И РАЗРЕЗА

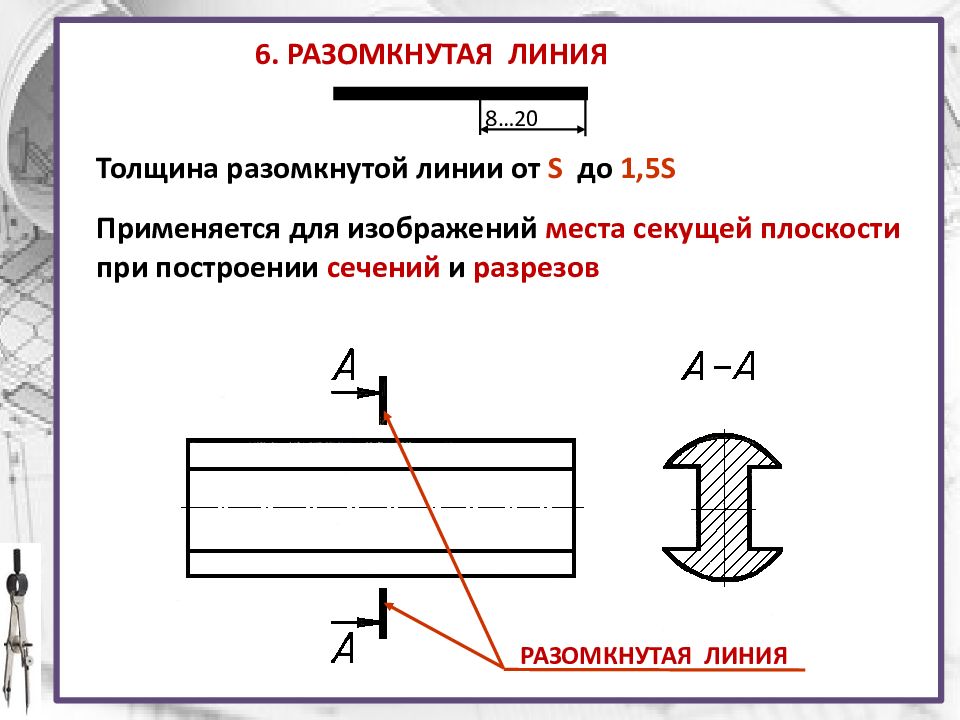

6. РАЗОМКНУТАЯ ЛИНИЯ Толщина разомкнутой линии от S до 1, 5S Применяется для изображений места секущей плоскости при построении сечений и разрезов РАЗОМКНУТАЯ ЛИНИЯ 8…20

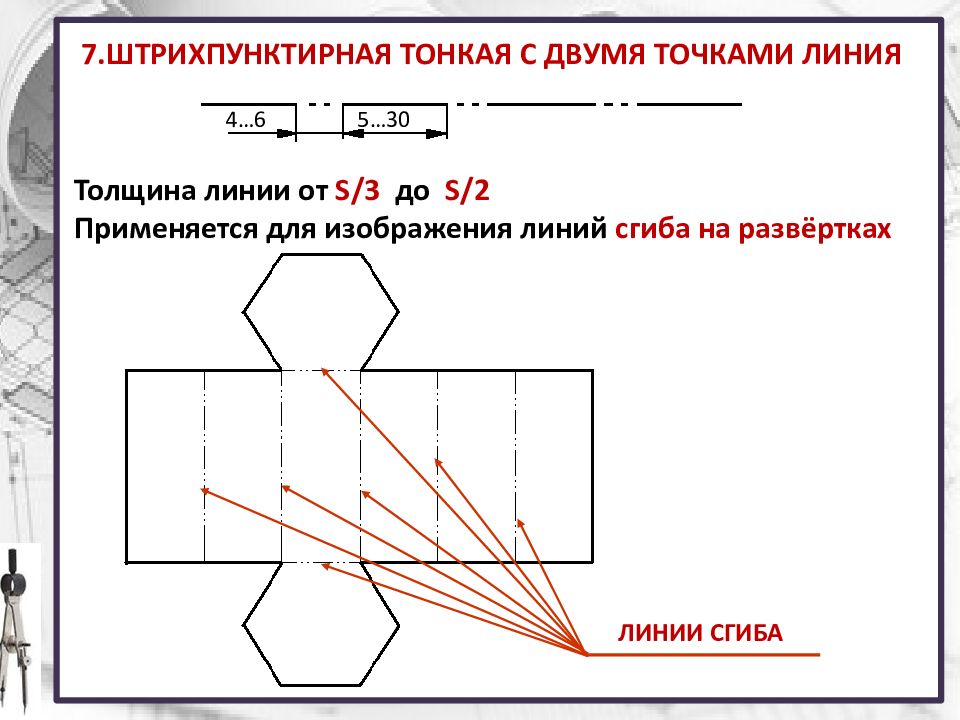

7.ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ Толщина линии от S/3 до S/2 Применяется для изображения линий сгиба на развёртках ЛИНИИ СГИБА 4…6 5…30

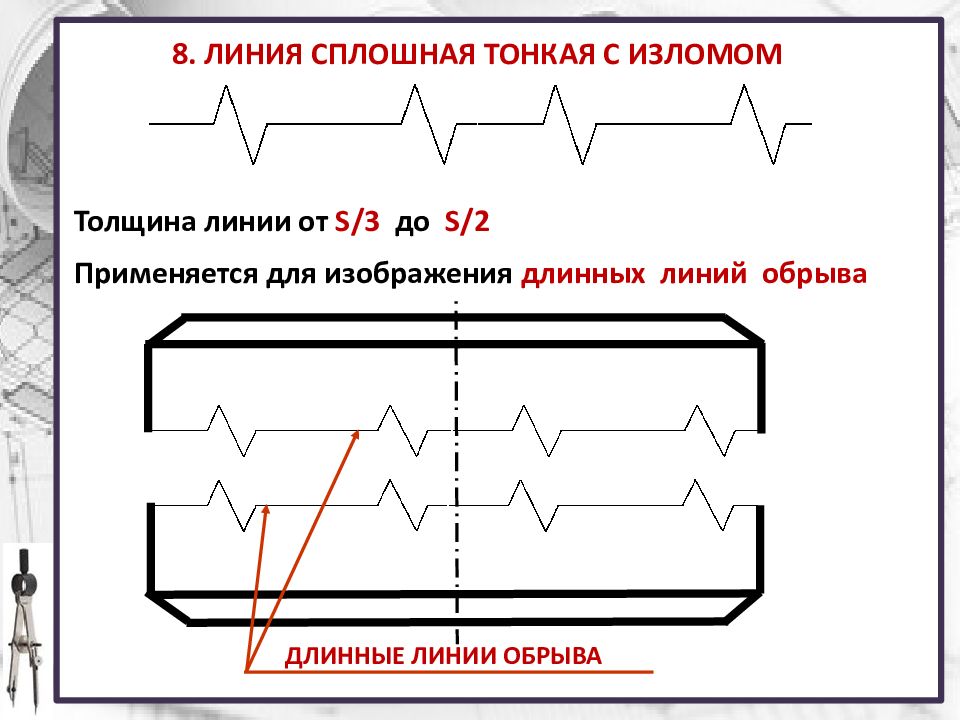

8. ЛИНИЯ СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ Толщина линии от S/3 до S/2 Применяется для изображения длинных линий обрыва ДЛИННЫЕ ЛИНИИ ОБРЫВА

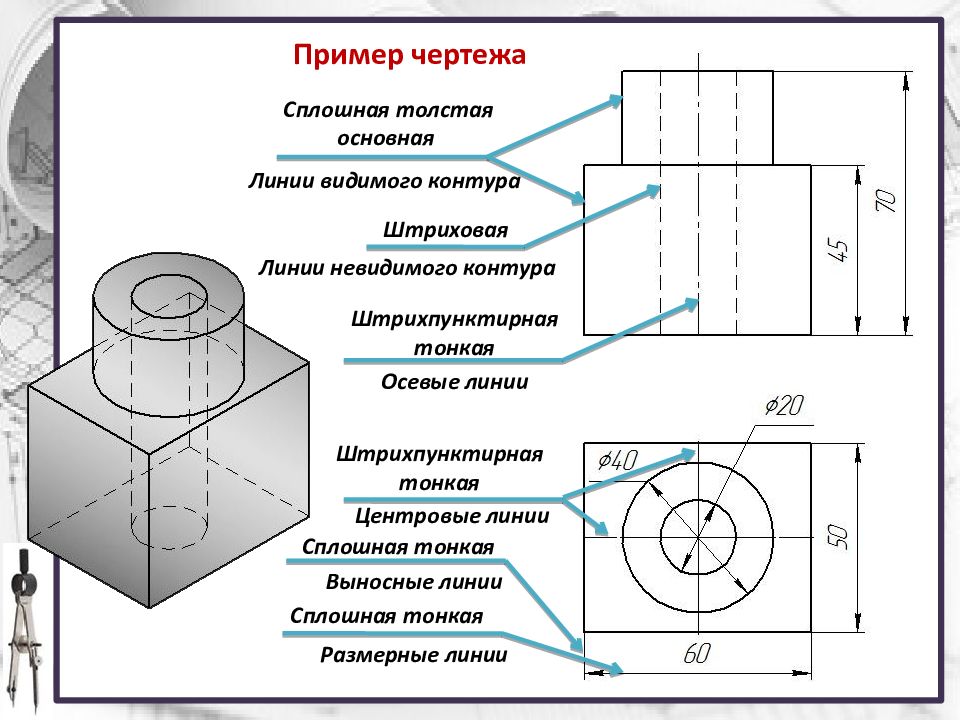

Пример чертежа Сплошная толстая основная Линии видимого контура Штриховая Линии невидимого контура Штрихпунктирная тонкая Осевые линии Штрихпунктирная тонкая Центровые линии Сплошная тонкая Выносные линии Сплошная тонкая Размерные линии

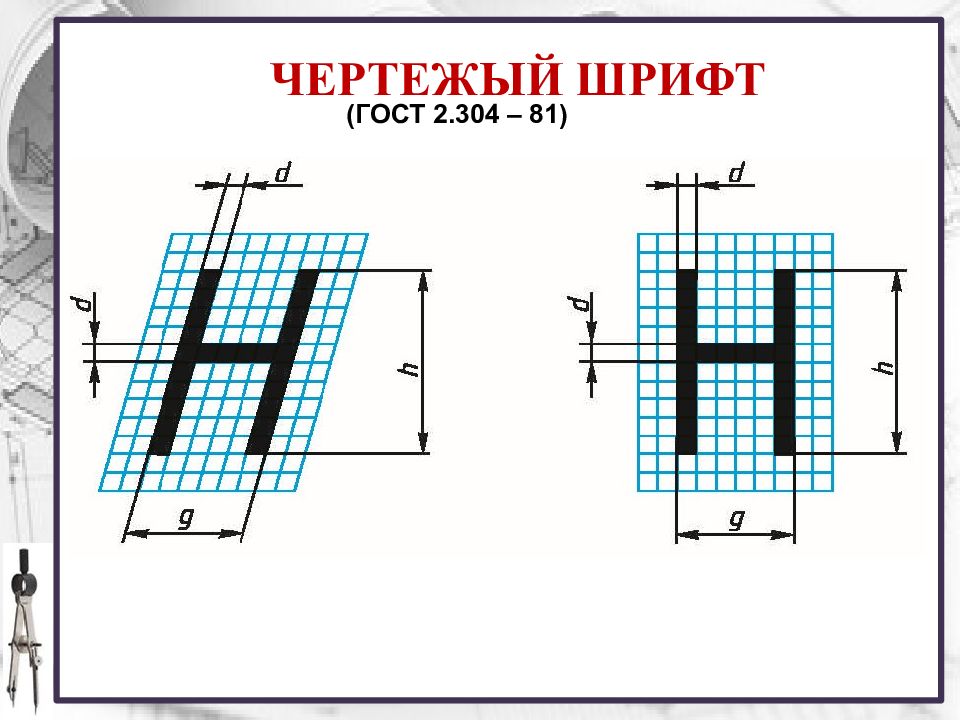

ЧЕРТЕЖЫЙ ШРИФТ (ГОСТ 2.304 – 81)
ЧЕРТЕЖНЫЙ ШРИФТ ТИПА Б
Масштаб (ГОСТ 2.304 – 81) МАСШТАБ — это отношение линейных размеров изображения предмета на чертеже к его действительным размерам масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000 натуральная величина 1:1 масштабы увеличения 2:1; 25:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1
