Правила нанесения размеров устанавливают стандарты ЕСКД Размеры разделяют на линейные - длина, ширина, высота, радиус, диаметр в мм (единицу измерения на чертеже не указывают ) и угловые - величины углов в градусах, минутах, секундах (их обозначают на чертеже)
Каждый размер на чертеже наносят только 1 раз! Выносная линия (сплошная тонкая) Размерная линия (сплошная тонкая) Стрелка Размерное число (карандашом, чертёжным шрифтом) Все размеры и надписи на чертеже наносят только карандашом!

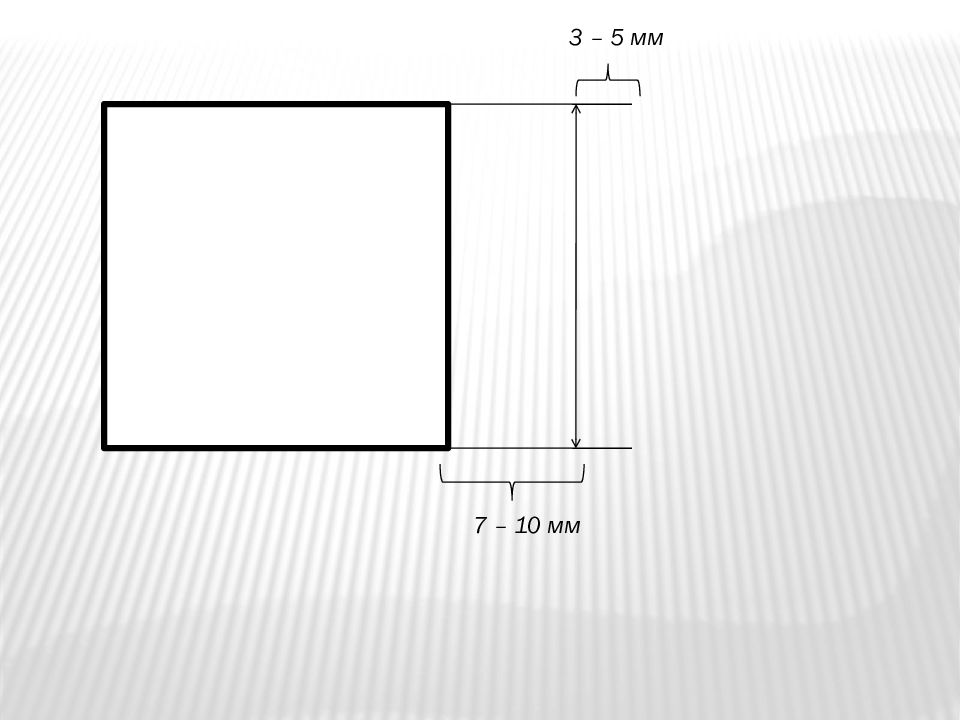

7 – 10 мм 3 – 5 мм
Меньший размер – ближе к контуру изображения, (чтобы линии не пересекались)
Если длина размерной линии мала, линию продолжают, а стрелки наносят с наружной стороны. Если размеры расположены цепочкой, стрелки допускается заменять точками или засечками под углом 45 о
Если на чертеже дана полная окружность - указывают размер диаметра (кружок, перечеркнутый линией) Если на чертеже изображена дуга – указывают размер радиуса - R Размерную линию проводят из центра дуги, размерная стрелка упирается в точку окружности.
- знак квадратного элемента, который означает, что данный размер является одной из сторон квадрата - обозначение плоского среза стенки детали
Если деталь имеет несколько одинаковых элементов - обозначают размер одного с указанием количества этих элементов. При изображении детали в 1 проекции толщина обозначается - S , а длина - L перед размерным числом.
На параллельных размерных линиях размерные числа располагают в шахматном порядке, расстояние между размерными линиями 7 – 10мм Угловые размеры указывают над размерной линией, проведённой в виде дуги ( при уменьшении и увеличении изображения они не изменяются )
Размеры проставляют действительные, независимо от масштаба. Обязательно проставляют размеры, указывающие взаимное положение частей предмета и габаритные размеры. Габаритные - размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия. Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.
На чертежах иногда наносят справочные размеры( размеры, не подвергающиеся контролю) На чертеже они отмечаются знаком * На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.

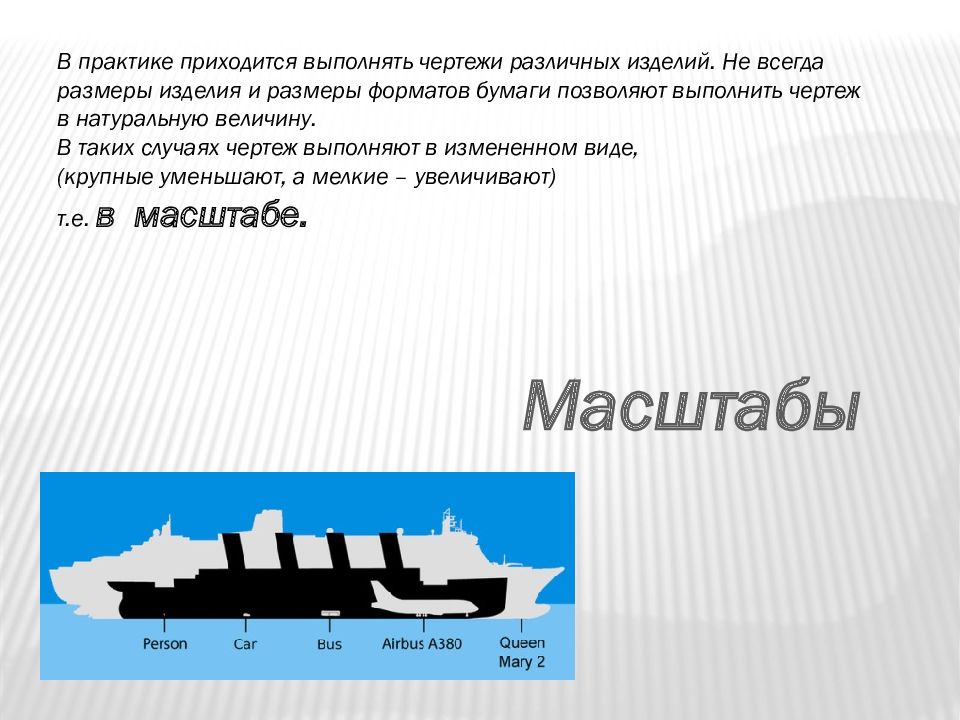

В практике приходится выполнять чертежи различных изделий. Не всегда размеры изделия и размеры форматов бумаги позволяют выполнить чертеж в натуральную величину. В таких случаях чертеж выполняют в измененном виде, (крупные уменьшают, а мелкие – увеличивают) т.е. в масштабе. Масштабы
Масштаб – это отношение линейных размеров изображаемого предмета на чертеже к его натуральным действительным размерам.
ГОСТ устанавливает следующие масштабы. Масштабы уменьшения : 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100 ;… Натуральный ( действительный ) масштаб: 1:1 (наиболее наглядный ) Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; … При любом масштабе на чертеже наносят только действительные размеры ! Масштабы на чертеже записывают: М 1:1, М 1:2, М 2:1 … Если масштаб заносят в графу таблицы основной надписи, то М не пишут
