Правила оформления чертежей
Стандарты на чертежи - это нормативные документы, которые устанавливают единые правила выполнения и оформления конструкторских документов во всех отраслях промышленности. К конструкторским документам относят: чертежи деталей, сборочные чертежи, схемы, некоторые текстовые документы. Стандарты были введены в 1928 г под названием «Чертежи для всех видов машиностроения».

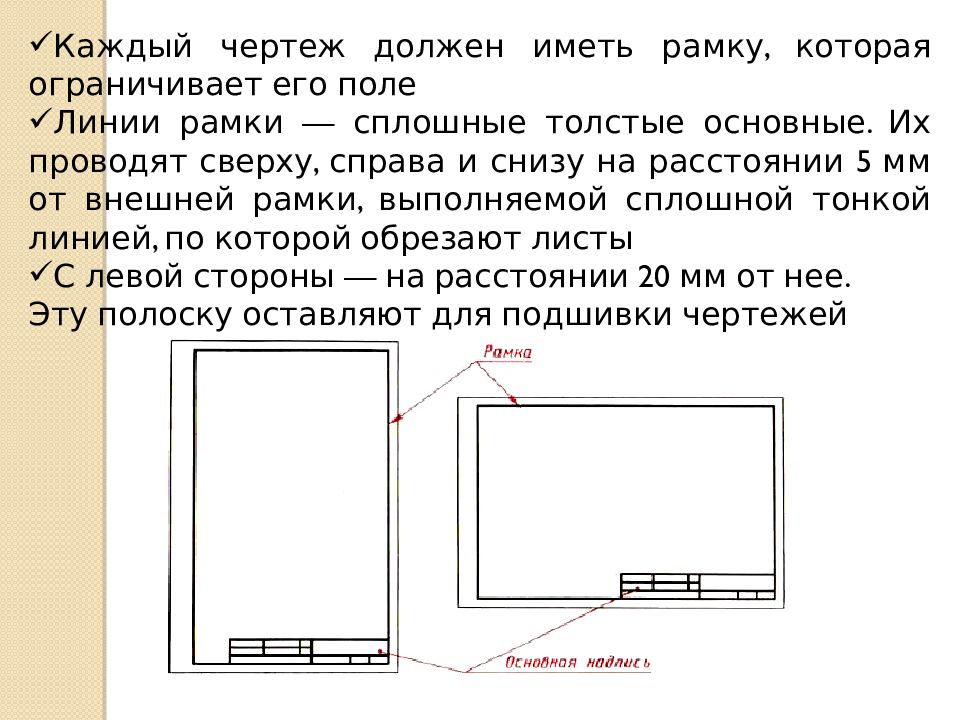

Каждый чертеж должен иметь рамку, которая ограничивает его поле Линии рамки — сплошные толстые основные. Их проводят сверху, справа и снизу на расстоянии 5 мм от внешней рамки, выполняемой сплошной тонкой линией, по которой обрезают листы С левой стороны — на расстоянии 20 мм от нее. Эту полоску оставляют для подшивки чертежей

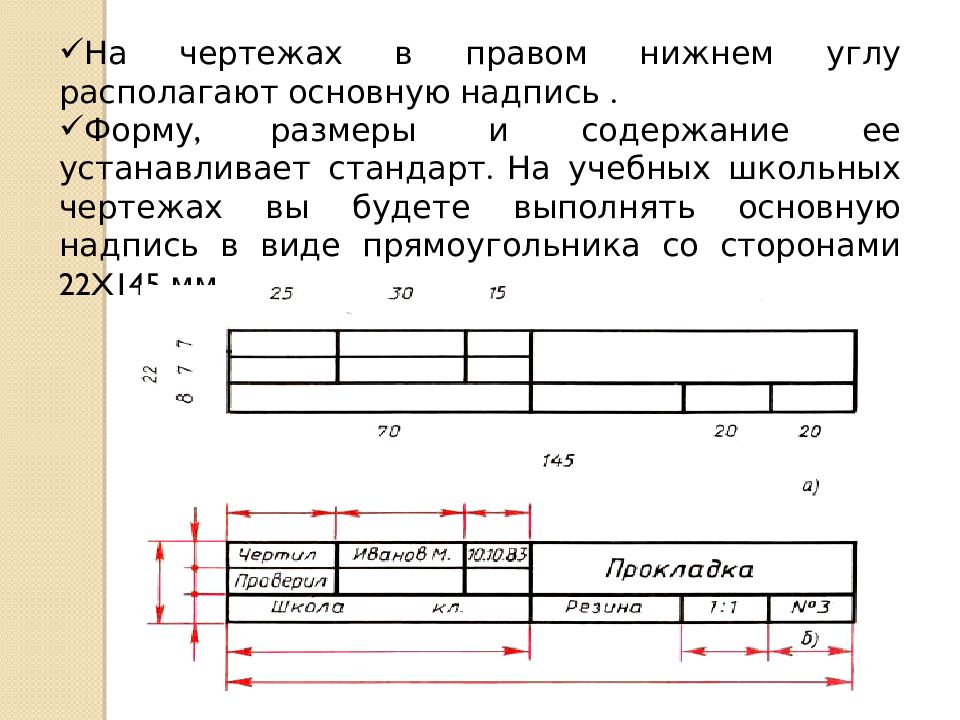

На чертежах в правом нижнем углу располагают основную надпись. Форму, размеры и содержание ее устанавливает стандарт. На учебных школьных чертежах вы будете выполнять основную надпись в виде прямоугольника со сторонами 22X145 мм
Линии При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них имеет свое назначение.

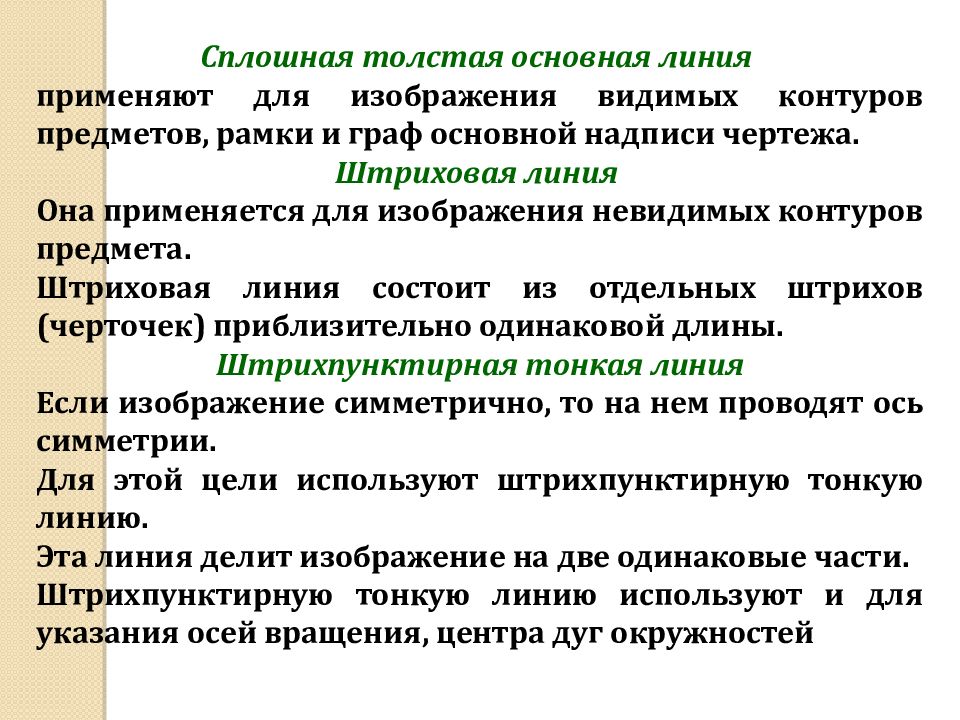

Сплошная толстая основная линия применяют для изображения видимых контуров предметов, рамки и граф основной надписи чертежа. Штриховая линия Она применяется для изображения невидимых контуров предмета. Штриховая линия состоит из отдельных штрихов (черточек) приблизительно одинаковой длины. Штрихпунктирная тонкая линия Если изображение симметрично, то на нем проводят ось симметрии. Для этой цели используют штрихпунктирную тонкую линию. Эта линия делит изображение на две одинаковые части. Штрихпунктирную тонкую линию используют и для указания осей вращения, центра дуг окружностей
ПРАКТИЧЕСКАЯ РАБОТА: Вы видите изображение детали. На нем цифрами 1,2 и т. д. отмечены различные линии. Составьте в рабочей тетради таблицу по данному образцу и заполните ее.
ПРАКТИЧЕСКАЯ РАБОТА: Приготовьте лист чертежной бумаги формата А4. Вычертите рамку и графы основной надписи по размерам, проведите различные линии
Шрифты чертежные Размеры букв и цифр чертежного шрифта Все надписи на чертежах должны быть выполнены чертежным шрифтом Начертание букв и цифр чертежного шрифта устанавливается стандартом

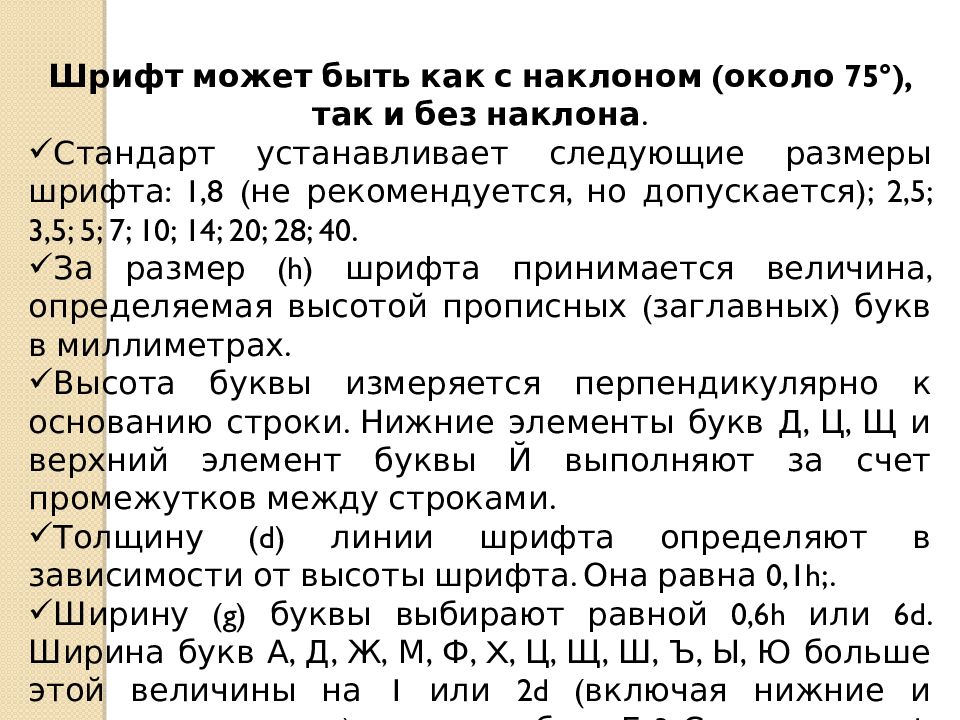

Шрифт может быть как с наклоном (около 75°), так и без наклона. Стандарт устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. За размер ( h ) шрифта принимается величина, определяемая высотой прописных (заглавных) букв в миллиметрах. Высота буквы измеряется перпендикулярно к основанию строки. Нижние элементы букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет промежутков между строками. Толщину ( d ) линии шрифта определяют в зависимости от высоты шрифта. Она равна 0,1h;. Ширину ( g ) буквы выбирают равной 0,6h или 6d. Ширина букв А, Д, Ж, М, Ф, X, Ц, Щ, Ш, Ъ, Ы, Ю больше этой величины на 1 или 2d (включая нижние и верхние элементы), а ширина букв Г, 3, С меньше на d.
Высота строчных букв примерно соответствует высоте следующего меньшего размера шрифта. Так, высота строчных букв размера 10 равна 7, размера 7 равна 5 и т. д. Верхние и нижние элементы строчных букв выполняются за счет расстояний между строками и выходят за строку на 3d. Ширина большинства строчных букв равна 5d. Ширина букв а, м, ц, ъ равна 6d, букв ж, т, ф, ш, щ, ы, ю - 7d, а букв з, с — 4d. Расстояние между буквами и цифрами в словах принимают равным 0,2h или 2d, между словами и числами —0,6h или 6d. Расстояние между нижними линейками строк берут равным 1,7h или 17d. Стандарт устанавливает и другой тип шрифта — тип А, более узкий, чем только что рассмотренный. Высота букв и цифр на чертежах, выполненных в карандаше, должна быть не менее 3,5 мм.
Как писать чертежным шрифтом Оформлять чертежи надписями надо аккуратно Чтобы научиться красиво писать чертежным шрифтом, вначале для каждой буквы чертят сетку После овладения навыками написания букв и цифр можно проводить только верхнюю и нижнюю линии строки

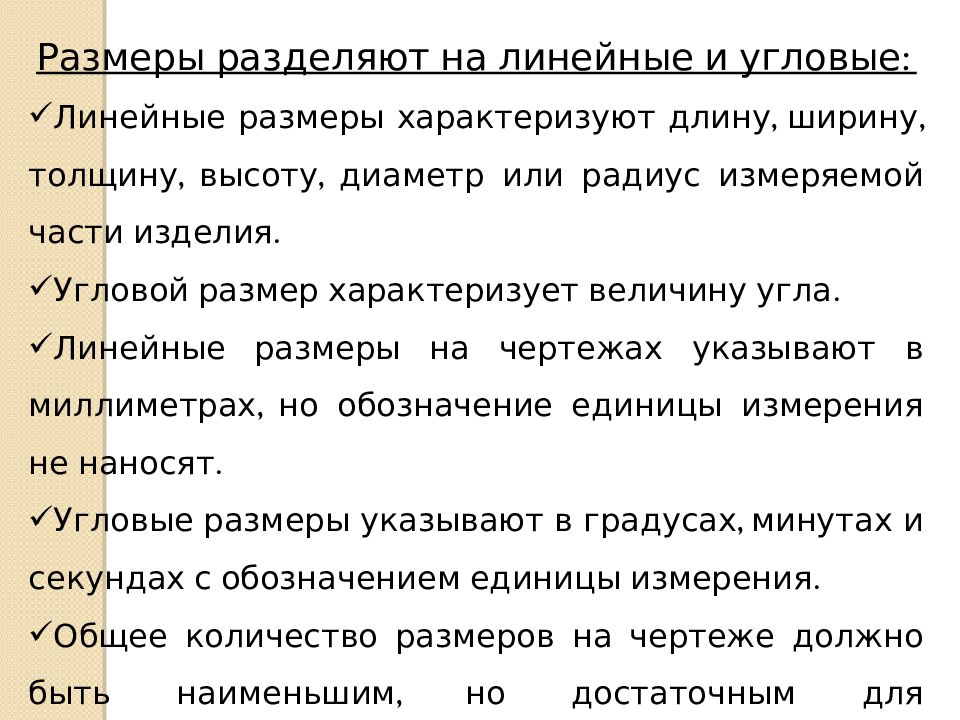

Размеры разделяют на линейные и угловые: Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Угловой размер характеризует величину угла. Линейные размеры на чертежах указывают в миллиметрах, но обозначение единицы измерения не наносят. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения. Общее количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия.
Правила нанесения размеров Размеры на чертежах указывают размерными числами и размерными линиями Для этого сначала проводят выносные линии перпендикулярно отрезку, размер которого указывают Затем на расстоянии не менее 10 мм от контура детали проводят параллельную ему размерную линию Размерная линия ограничивается с двух сторон стрелками. Выносные линии выходят за концы стрелок размерной линии на 1...5 мм Выносные и размерные линии проводят сплошной тонкой линией. Над размерной линией, ближе к ее середине, наносят размерное число

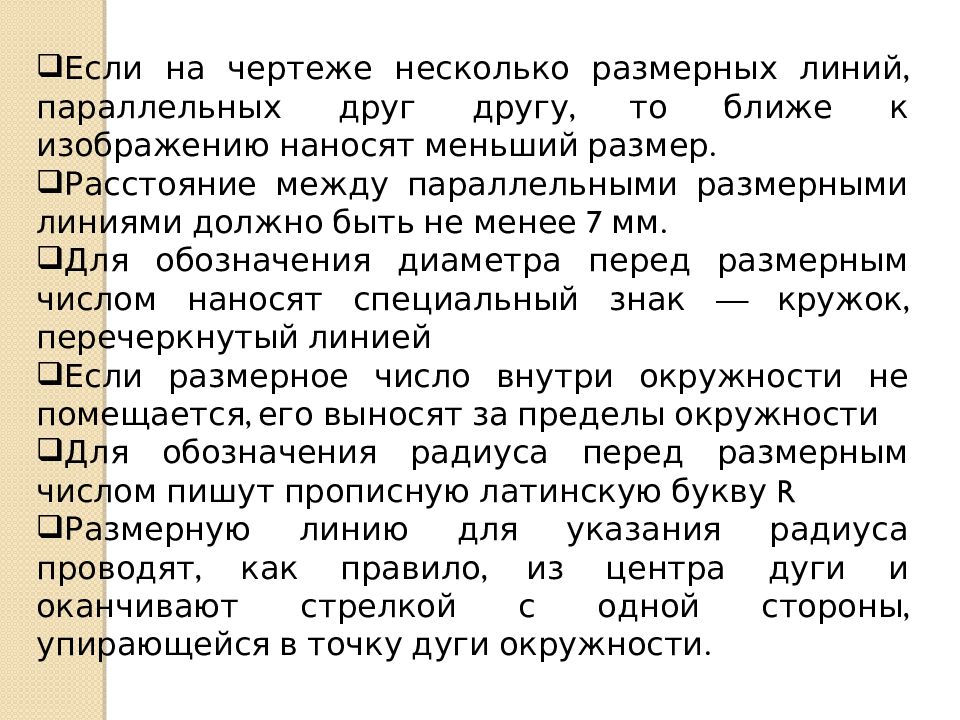

Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Расстояние между параллельными размерными линиями должно быть не менее 7 мм. Для обозначения диаметра перед размерным числом наносят специальный знак — кружок, перечеркнутый линией Если размерное число внутри окружности не помещается, его выносят за пределы окружности Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкой с одной стороны, упирающейся в точку дуги окружности.

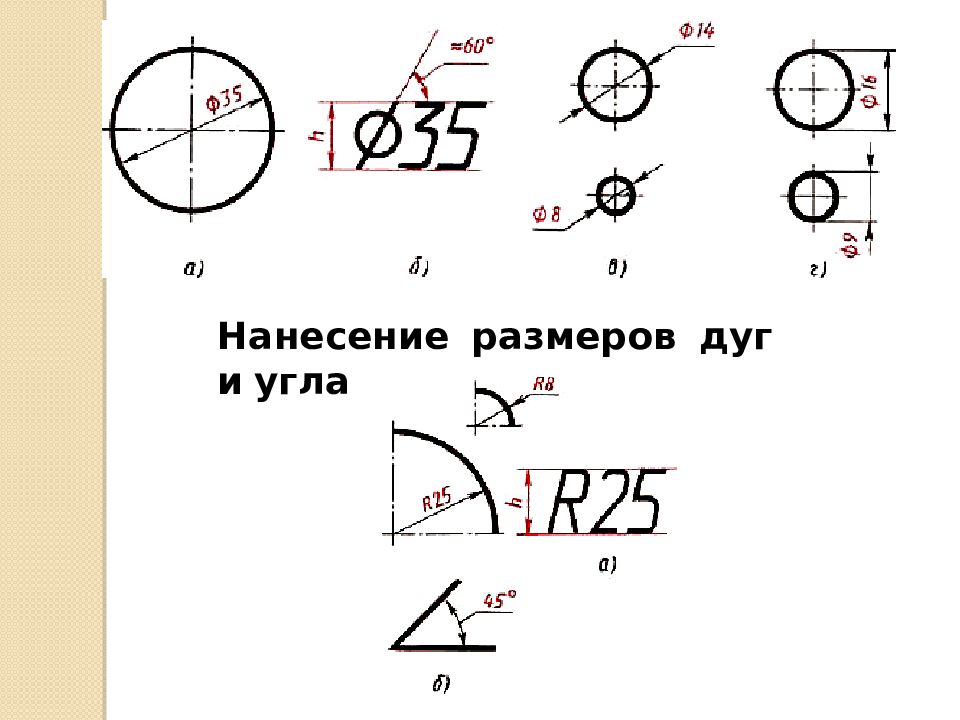

Нанесение размеров дуг и угла

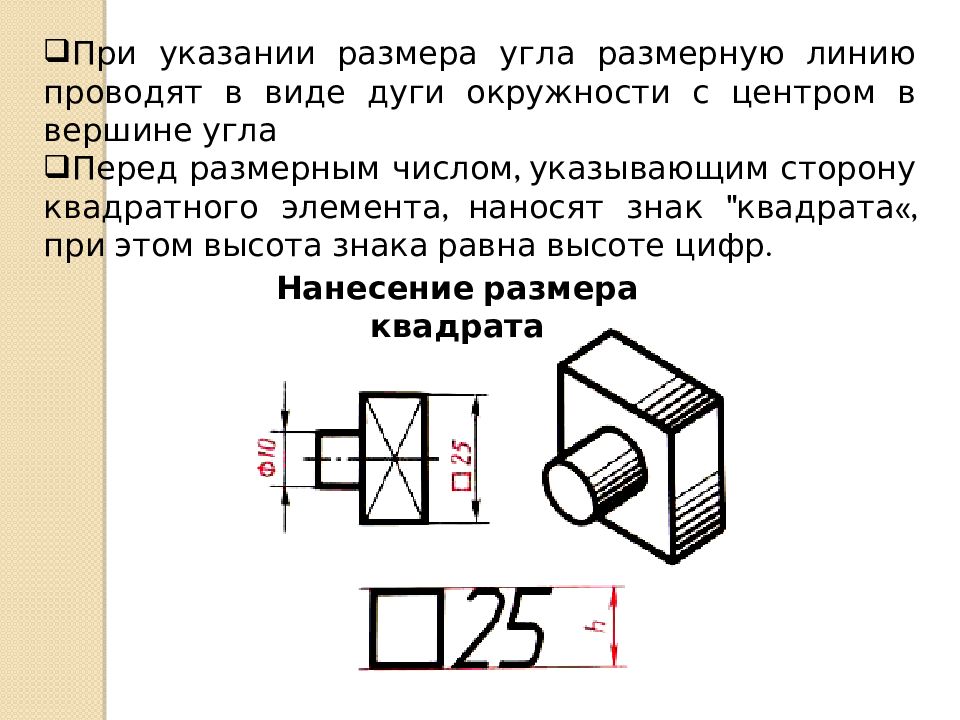

При указании размера угла размерную линию проводят в виде дуги окружности с центром в вершине угла Перед размерным числом, указывающим сторону квадратного элемента, наносят знак "квадрата«, при этом высота знака равна высоте цифр. Нанесение размера квадрата

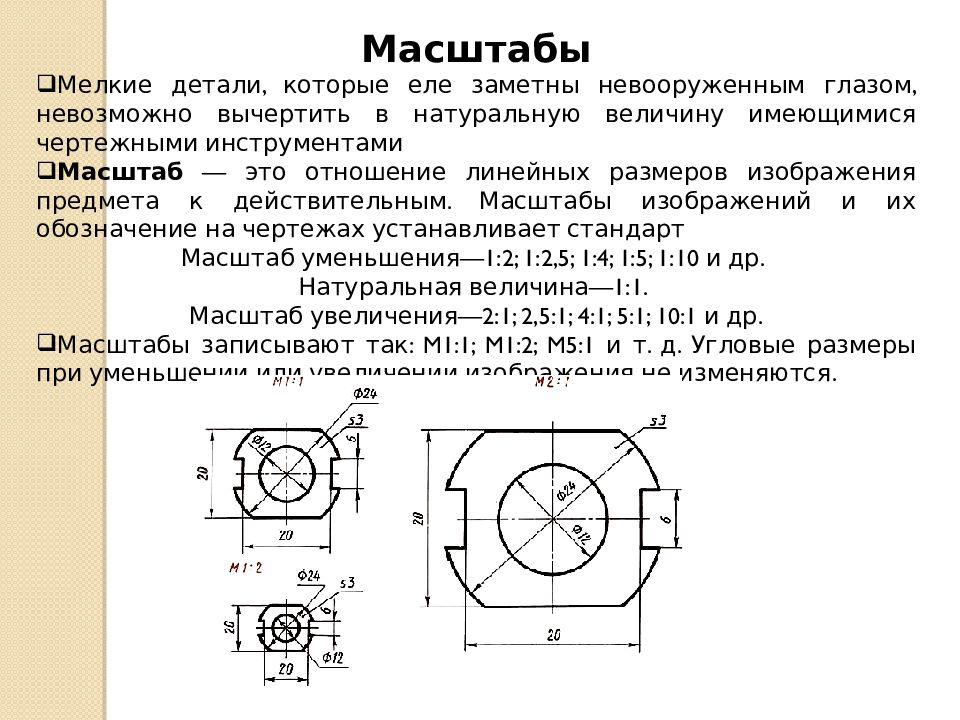

Масштабы Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину имеющимися чертежными инструментами Масштаб — это отношение линейных размеров изображения предмета к действительным. Масштабы изображений и их обозначение на чертежах устанавливает стандарт Масштаб уменьшения—1:2; 1:2,5; 1:4; 1:5; 1:10 и др. Натуральная величина—1:1. Масштаб увеличения—2:1; 2,5:1; 4:1; 5:1; 10:1 и др. Масштабы записывают так: M1:1; M1:2; M5:1 и т. д. Угловые размеры при уменьшении или увеличении изображения не изменяются.
ПРАКТИЧЕСКАЯ РАБОТА: Выполните чертежи деталей «Прокладка» по имеющимся половинам изображений, разделенных осью симметрии, нанесите размеры, укажите толщину детали (5 мм). Работу выполните на листе формата А4. Масштаб изображения 2 :1.
СПАСИБО ЗА ВНИМАНИЕ!
