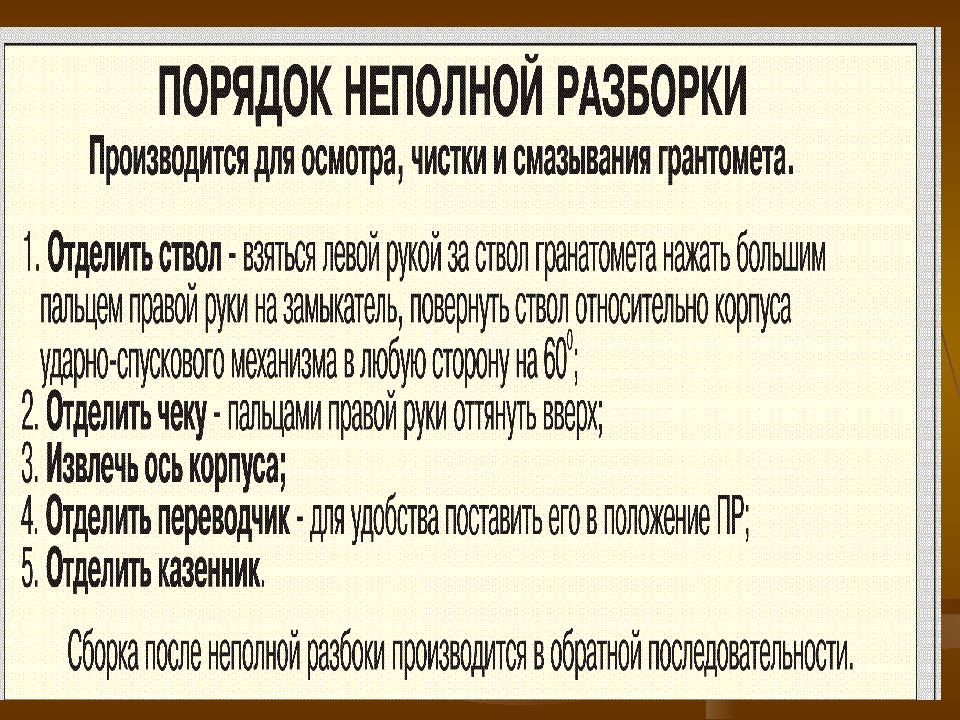

Назначение, боевые свойства, общее устройство подствольного гранатомета ГП-25 и выстрела ВОГ-25. Подготовка к стрельбе.. Приемы стрельбы и требования безопасности при стрельбе. Порядок неполной разборки и сборки ГП-25. Назначение, боевые свойства и общее устройство АГС-17. Порядок неполной разборки и сборки АГС-17. Литература: Руководство по 40-мм подствольному гранатомету ГП-25. М., Военное издательство, 1983 г. Стр 3-40, 54-60. Руководство по 30-мм автоматическому гранатомету на станке АГС-17. М., Военное издательство, 1982 г. Стр. 3-5, 10-28. Огневая подготовка мотострелковых подразделений. М. 1988 г. Стр. 12-16. ЭУМК т.9. Учебные вопросы 40-мм подствольный гранатомет ГП-25. Автоматический гранатомет на станке АГС-17.

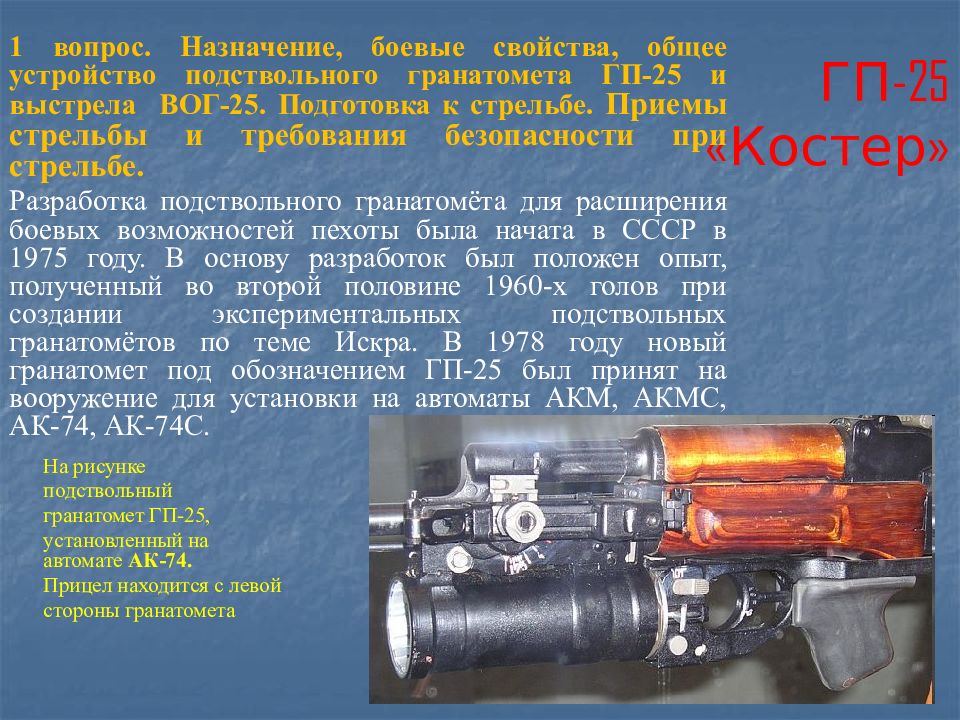

1 вопрос. Назначение, боевые свойства, общее устройство подствольного гранатомета ГП-25 и выстрела ВОГ-25. Подготовка к стрельбе. Приемы стрельбы и требования безопасности при стрельбе. Разработка подствольного гранатомёта для расширения боевых возможностей пехоты была начата в СССР в 1975 году. В основу разработок был положен опыт, полученный во второй половине 1960-х голов при создании экспериментальных подствольных гранатомётов по теме Искра. В 1978 году новый гранатомет под обозначением ГП-25 был принят на вооружение для установки на автоматы АКМ, АКМС, АК-74, АК-74С. На рисунке подствольный гранатомет ГП-25, установленный на автомате АК-74. Прицел находится с левой стороны гранатомета
В том же 1978 году были проведены сравнительные испытания гранатомета ГП-25 с выстрелом ВОГ-25 и 40-мм подствольного гранатомета М-203, установленного на винтовке М16А1, с выстрелом М-406. Испытания показали значительное преимущество отечественного гранатомета и выстрела к нему перед аналогичной системой производства США. Для установки гранатомета М-203 на винтовку М16 требуется неполная разборка последней, а для заряжания гранатомета требуется выполнить три операции вручную (в отличии от ГП-25, где для этой цели необходима одна операция - дослать гранату в ствол ): - отсоединить ствол гранатомета от казенной части, продвинув его вперед ( при этом экстрактируется гильза от предыдущего выстрела ); - вставить новый выстрел в ствол ( выстрелы к гранатомету М-203 выполнены по классической " унитарной " схеме с отделяющейся после выстрела гильзой ); - соединить ствол с казенной частью гранатомета.
Совершенно очевидно, что выполнение трех операций вместо одной для заряжания оружия приводит к снижению его скорострельности. Выстрелы ВОГ-25 и М-406 сравнивались стрельбой по местности, где располагалась мишенная обстановка, имитирующая открыто расположенную живую силу ( лежащие ростовые мишени ). При этих испытаниях было выявлено, что частость поражения мишеней на тактическом поле от разрыва гранаты выстрела ВОГ-25 в 3-4 раза выше чем от разрыва осколочной гранаты выстрела М-406.

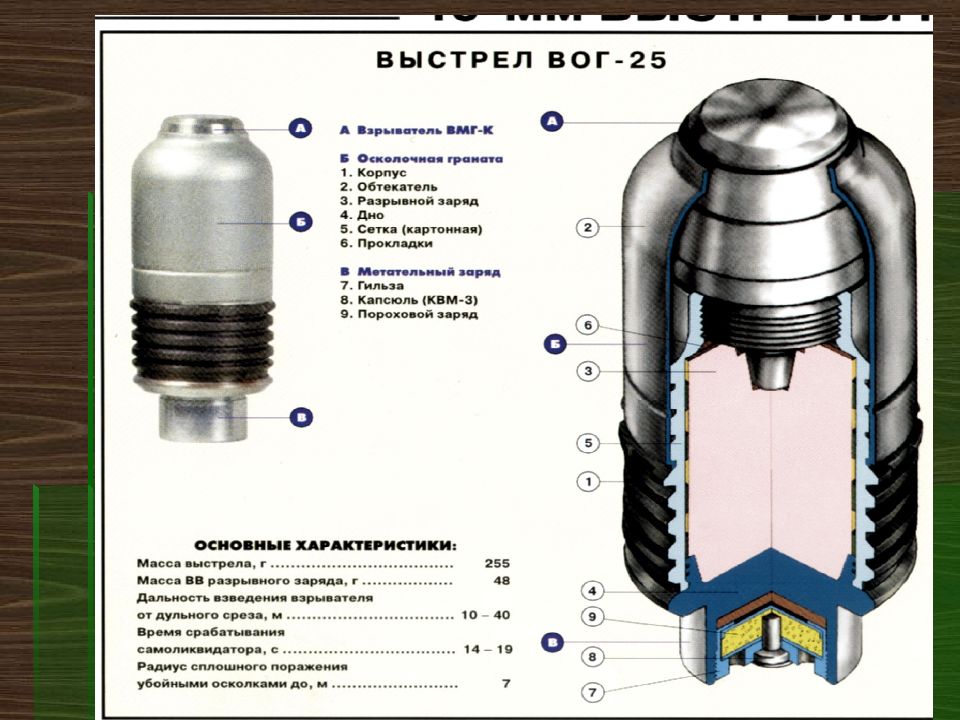

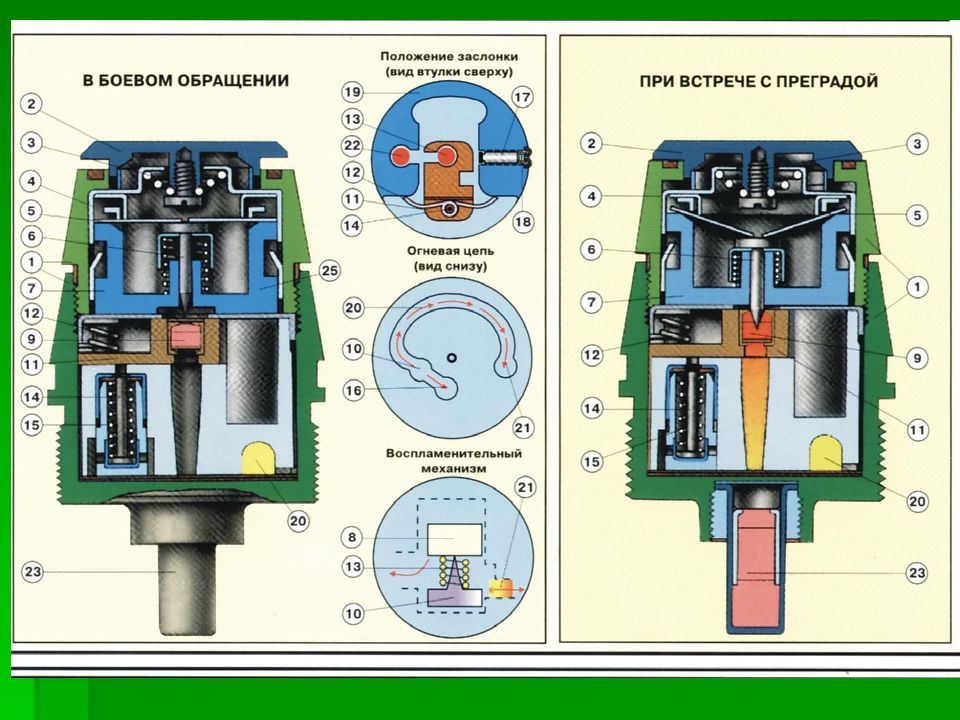

Для стрельбы из подствольного гранатомета применяются выстрелы ВОГ-25 с осколочной гранатой, снабженной головным взрывателем мгновенного действия с самоликвидатором. ГП-25 «Костер»
М-203 400 350 150 71 1,36 40 Фугасн. Учебный Кассетн Осветит Сигнальн 0,17 0,27
По устройству ГП-25 - однозарядный, заряжаемый с дула, с нарезным стволом. Ударно-спусковой механизм самовзводный, с ручным предохранителем и автоматической блокировкой выстрела при неправильной установке на автомат. Гранаты для ГП-25 имеют оригинальную "безгильзовую" конструкцию с интегральной камерой для метательного заряда, "улетающей" из ствола вместе с гранатой. Такое решение исключает из цикла перезарядки действия по удалению стреляной гильзы, что значительно повышает практическую скорострельность этих гранатомётов по сравнению с большинством западных аналогов. На корпусе гранаты располагается ведущий поясок с готовыми нарезами. Главный недостаток гранатомета ГП-25 по сравнению с западными аналогами - ограниченный выбор боеприпасов - всего три типа гранат - осколочные обычная ВОГ-25 и "прыгающая" ВОГ-25П и "несмертельная" граната "Гвоздь" со слезоточивым газом. Прыгающая граната ВОГ-25П отличается тем, что после попадания в грунт у цели не взрывается сразу же, а при помощи специального заряда "подпрыгивает" вверх примерно на полметра-метр и взрывается в воздухе, обеспечивая более оптимальное накрытие цели (пехота в окопе или укрытии) осколками. Радиус эффективной зоны поражения осколками для гранат ВОГ-25 составляет примерно 5 метров. Эффективная дальность стрельбы 100-150 метров.

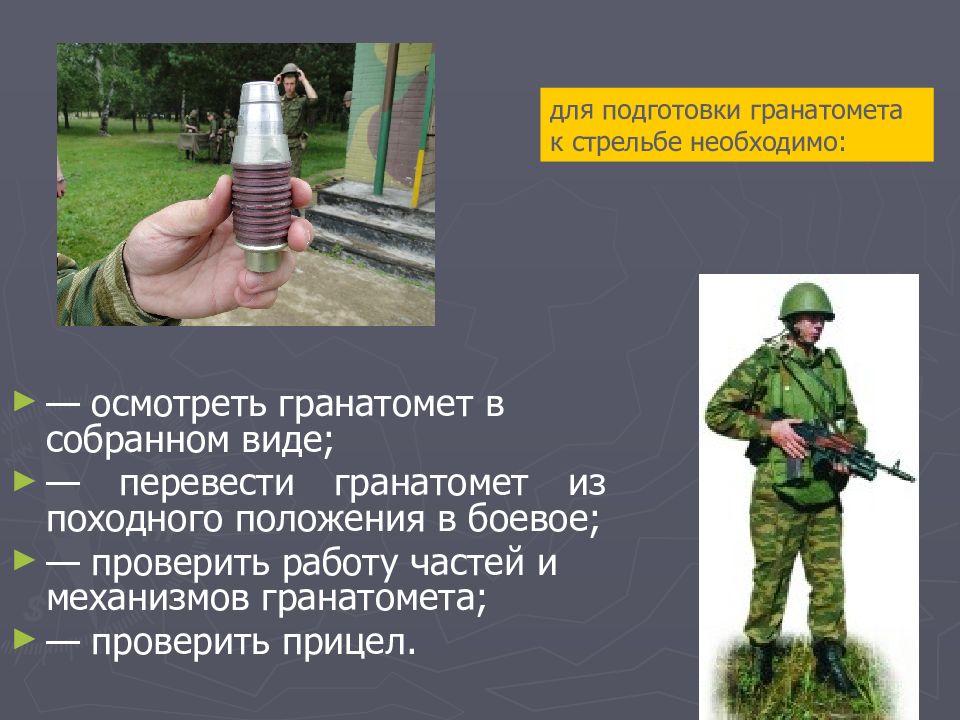

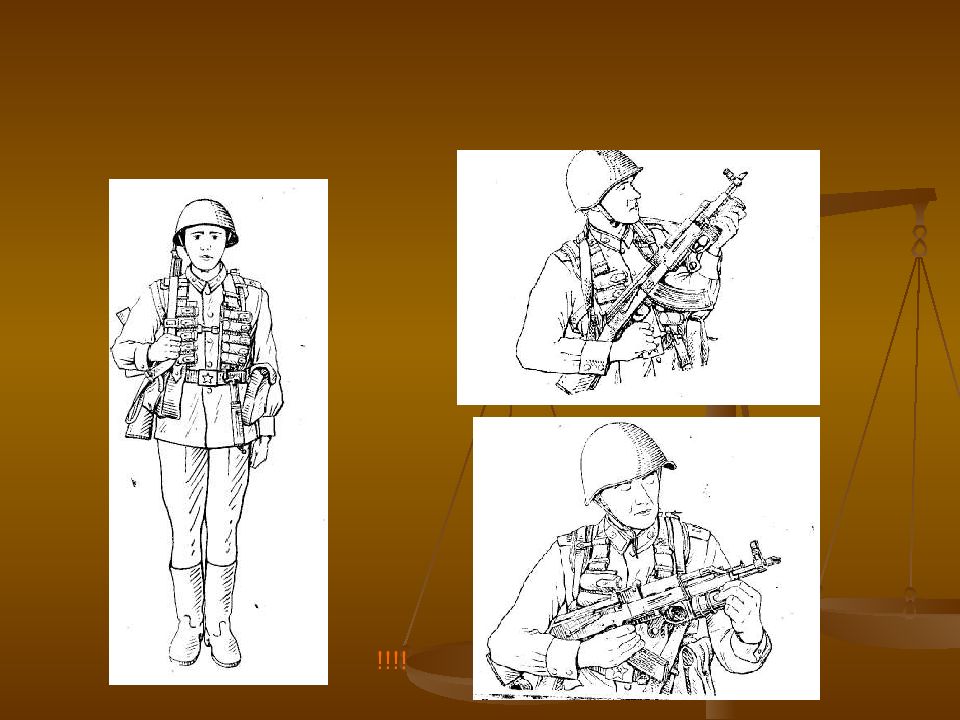

— осмотреть гранатомет в собранном виде; — перевести гранатомет из походного положения в боевое; — проверить работу частей и механизмов гранатомета; — проверить прицел. для подготовки гранатомета к стрельбе необходимо:
- во всех случаях, когда из гранатомета не ведется стрельба, гранатомет должен стоять на предохранителе (переводчик в положении ПР), снимать гранатомет с предохранителя только перед стрельбой; - нельзя пользоваться неисправными гранатометами; - при подготовке гранатомета к стрельбе необходимо оберегать ствол от попадания в него воды. песка, грязи и других посторонних предметов; - нельзя заряжать гранатомет при наличии в стволе посторонних предметов; - нельзя производить с заряженным гранатометом никаких работ, не связанных с производством выстрела; - перед устранением возникших при стрельбе задержек гранатомет предварительно разрядить; - разряжание гранатомета производить только после постановки гранатомета на предохранитель; - при разряжании ствол гранатомета направлять в сторону целей (мишеней). Категорически запрещается: - стрельба из гранатомета, если на автомат не поставлены находящиеся в комплекте гранатомета направляющий стержень возвратной пружины с защелкой и затыльник с ремнем; - стрельба из гранатомета при углах возвышения более 80°; - стрельба из гранатомета при сложенном прикладе автоматов АКМС и АКС74; - стрельба из гранатомета с присоединенным к автомату штыком (для автоматов АК74 и АКС74).
Стрельба из гранатомета ведется прямой наводкой (настильной и навесной траекториями) и полупрямой наводкой (навесной траекторией). При прямой наводке прицеливание осуществляется непосредственно по цели или по точке в районе цели, при стрельбе полупрямой наводкой наведение гранатомета в цель по направлению производится по цели, а требуемый угол возвышения стволу гранатомета придается по отвесу.
В зависимости от боевой обстановки (полученной задачи, характера цели, дальности до нее, характера местности) автоматчик может вести стрельбу из гранатомета из различных положений: — на дальность 100м—лежа и лежа с упора; — на дальность 100—150 м—с колена с плеча и стоя с плеча; — на дальность 200—400 м — с колена из-под руки, сидя из под руки и стоя из под руки; — при полупрямой наводке — с колена или сидя при упоре приклада автомата в грунт;
!!!!
ГП-30 «Обувка» ( Индекс ГРАУ — 6Г21 ) — 40-мм подствольный гранатомёт, принятый на вооружение СССР в 1989 году. Предназначен для поражения открыто расположенной, а также находящейся в открытых окопах, траншеях, на обратных скатах местности живой силы противника. В штатном исполнении гранатомёт применяется при установке его на семейство автоматов Калашникова российского производства. Для смягчения отдачи при стрельбе на затыльник приклада надевается резиновый амортизатор. В отличие от ГП-25 гранатомёт ГП-30 «Обувка» менее трудоёмок в производстве, общая масса гранатомёта уменьшена на 260 г, изменена конструкция прицела. Новый гранатомет ГП-34 был разработан как конкурент тульскому ГП-30 "Обувка" и создан на основе армейского гранатомета ГП-25 "Костер". ГП-34 был запущен в производство в 2005 году на Ижевском оружейном заводе, а в 2006 году осуществлены первые поставки ГП-34 для вооружения ВС !!! ГП-30 «Обувка» ГП-34
АГС был принят на вооружение в 1974 году. Конструкторы Найменов и Корняков. Автоматический гранатомет на станке является мощным огневым средством и предназначен для поражения живой силы и огневых средство противника (групп пехоты, наблюдательных пунктов, расчетов пулеметов, гранатометов, ПТРК, орудий, минометов) расположенных вне укрытий, в открытых окопах, траншеях, оврагах, лощинах и на обратных скатах высот на дальностях от 300 м до 1700м.
Для стрельбы из гранатомета применяется выстрел с осколочной гранатой. Стрельба из гранатомета ведется настильной или навесной траекторией, короткими (до 5 выстрелов) и длинными очередями (до 10 выстрелов) и непрерывно. Охлаждение ствола – воздушное допускающее ведение непрерывного огня до 300 выстрелов.

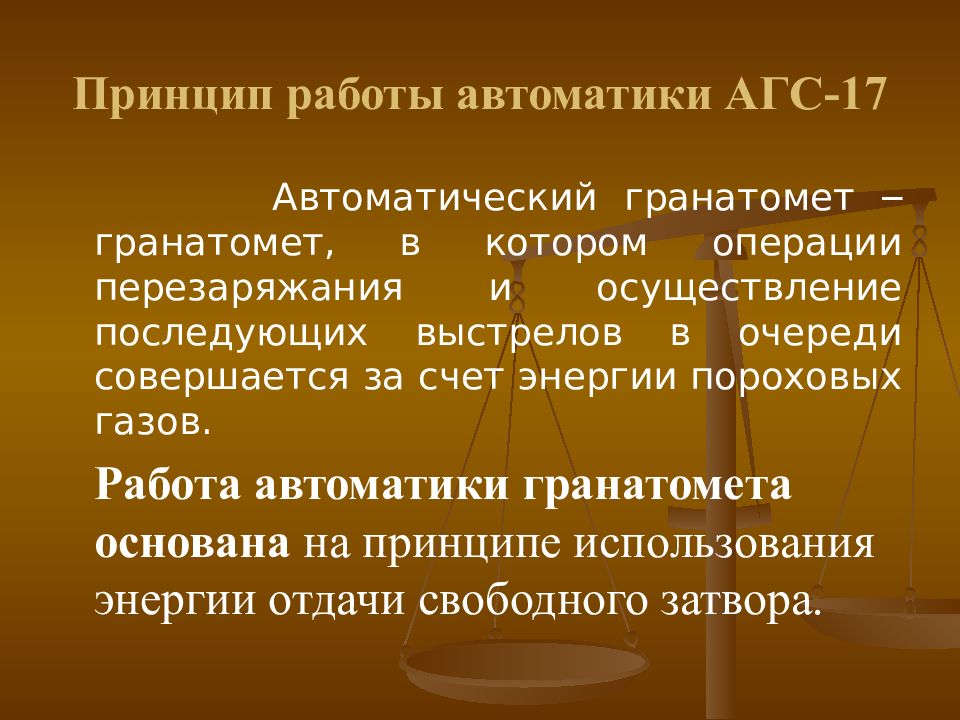

Автоматический гранатомет – гранатомет, в котором операции перезаряжания и осуществление последующих выстрелов в очереди совершается за счет энергии пороховых газов. Работа автоматики гранатомета основана на принципе использования энергии отдачи свободного затвора.

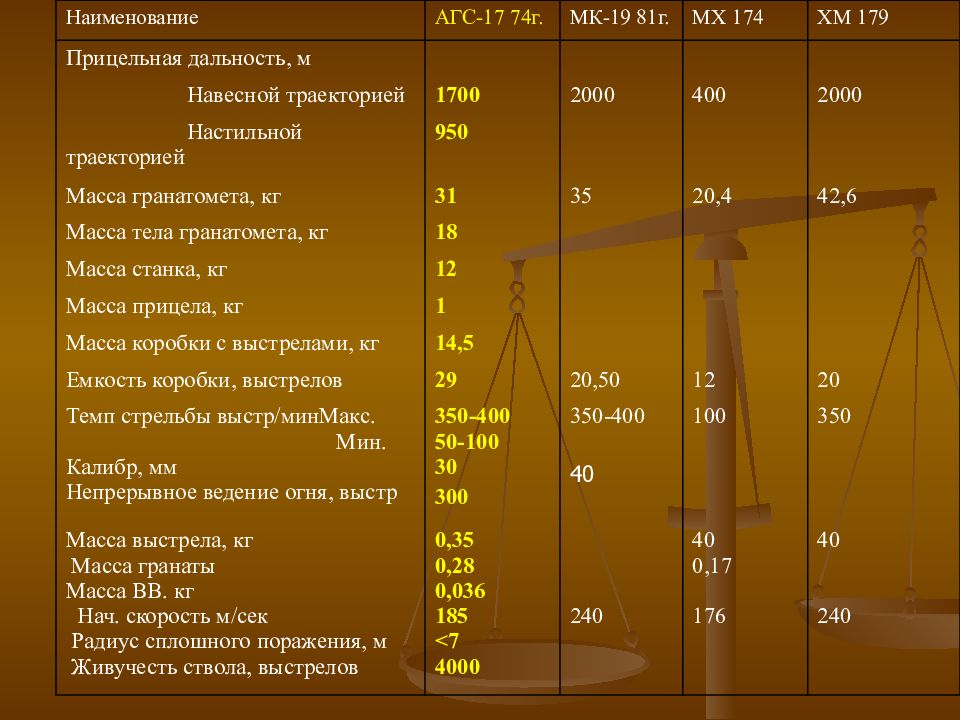

Наименование АГС-17 74г. МК-19 81г. MX 174 ХМ 179 Прицельная дальность, м Навесной траекторией 1700 2000 400 2000 Настильной траекторией 950 Масса гранатомета, кг 31 35 20,4 42,6 Масса тела гранатомета, кг 18 Масса станка, кг 12 Масса прицела, кг 1 Масса коробки с выстрелами, кг 14,5 Емкость коробки, выстрелов 29 20,50 12 20 Темп стрельбы выстр/минМакс. Мин. Калибр, мм Непрерывное ведение огня, выстр 350-400 50-100 30 300 350-400 40 100 350 Масса выстрела, кг Масса гранаты Масса ВВ. кг Нач. скорость м/сек Радиус сплошного поражения, м Живучесть ствола, выстрелов 0,35 0,28 0,036 185 <7 4000 240 40 0,17 176 40 240

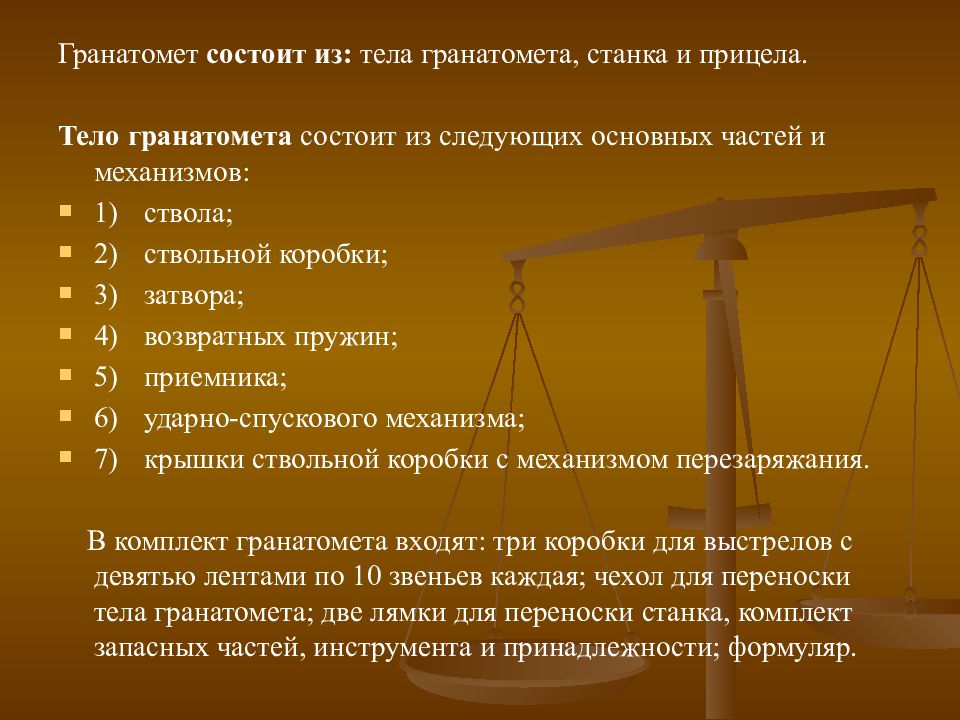

Гранатомет состоит из : тела гранатомета, станка и прицела. Тело гранатомета состоит из следующих основных частей и механизмов: 1) ствола; 2) ствольной коробки; 3) затвора; 4) возвратных пружин; 5) приемника; 6) ударно-спускового механизма; 7) крышки ствольной коробки с механизмом перезаряжания. В комплект гранатомета входят: три коробки для выстрелов с девятью лентами по 10 звеньев каждая; чехол для переноски тела гранатомета; две лямки для переноски станка, комплект запасных частей, инструмента и принадлежности; формуляр.
ВОГ-17 Гранатомет использует выстрел ВОГ-17 или ВОГ-17М с осколочной гранатой. Граната имеет осколочную рубашку с полуготовыми элементами в виде пружины из насеченной проволоки, разрывной заряд массой 36 грамм, головной взрыватель ударного действия. Взрыватель взводится на удалении 10-30 м от дульного среза ствола. Радиус сплошного поражения осколками 7 метров. Вес выстрела 350 г, гранаты — 280 г. Выстрел ВОГ-17М имеет взрыватель с самоликвидатором, выставленным на 25 секунд, вес выстрела 348 грамм, гранаты 275 грамм, заряда ВВ 34 грамма.
1) отделить приемник от ствольной коробки; 2) открыть затыльник; 3) отделить замыкатель затыльника от ствольной коробки; 4) отделить крышку ствольной коробки с механизмом перезаряжания от ствольной коробки; 5) отделить затвор с возвратными пружинами от ствольной коробки; 6) отделить спусковую планку от ствольной коробки; 7) отделить ударно-спусковой механизм от ствольной коробки; 8) отделить ствольную коробку; 9) отделить ствол от ствольной коробки. Порядок сборки гранатомета после неполной разборки: Присоединить ствол к ствольной коробке; 2) Присоединить ствольную коробку к станку; 3) Присоединить ударно-спусковой механизм к ствольной коробке; 4) Присоединить спусковую планку к ствольной коробке; 5) Присоединить возвратные пружины к затвору и затвор к ствольной коробке; 6) Присоединить крышку ствольной коробки с механизмом для перезаряжания к ствольной коробке; 7) Присоединить замыкатель затыльника к ствольной коробке; 8) Закрыть затыльник; 9) Присоединить приемник к ствольной коробке.
1. Изучить боевые свойства ГП-25, общее устройство, порядок неполной разборки и требования безопасности при стрельбе. 2. Руководство по 40-мм подствольному гранатомету ГП-25. М., Военное издательство, 1983 г. стр. 3-16, 60-79 3. Руководство по 30-мм автоматическому гранатомету на станке АГС-17. М., Военное издательство, 1982 г. Стр. 3-61, 163-164 4. Пособие. Приемы и способы стрельбы из стрелкового оружия. БГУ. 2009 г. стр. 64-75 5. ЭУМК т.9 (обучающая программа «Порядок неполной разборки (сборки) ГП-25, тест). 2. 3.
