Отстаивание Отстойник непрерывного действия с гребковой мешалкой: 1 – корпус; 2 – коническое днище; 3 – гребковая мешалка; 4 – кольцевой желоб; 5 – труба; 6 – разгрузочный патрубок Пылеосадительная камера: 1 – корпус; 2 – полки; 3 – отражательная перегородка; 4 – люки для удаления пыли

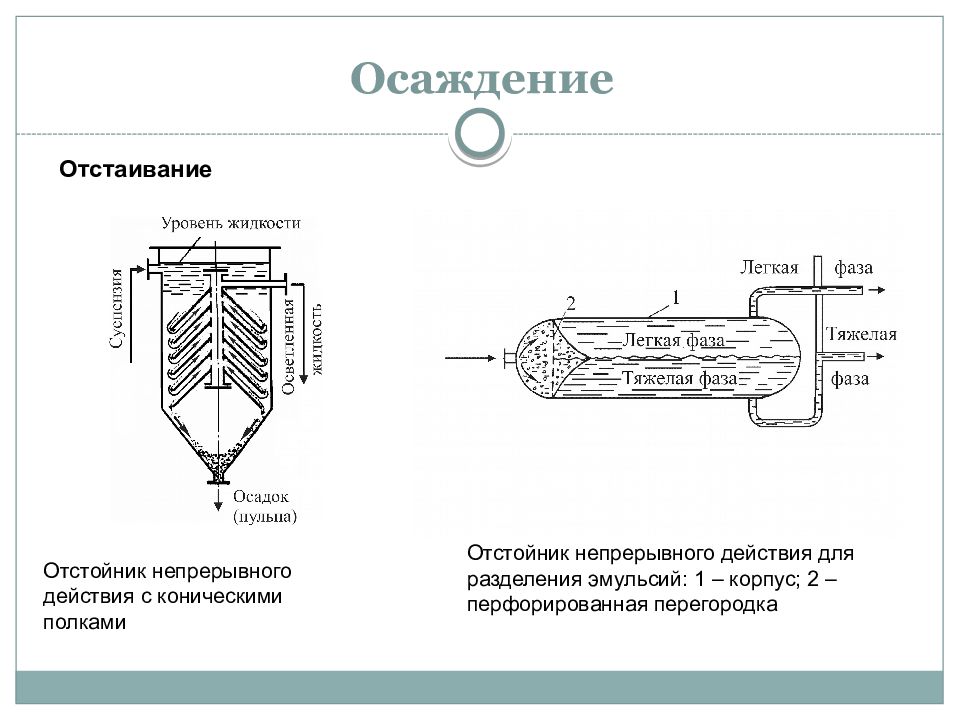

Отстаивание Отстойник непрерывного действия с коническими полками Отстойник непрерывного действия для разделения эмульсий: 1 – корпус; 2 – перфорированная перегородка
Расчет отстойников Производительность отстойника по осветленной жидкости b – ширина; h – высота канала отстойника; - скорость потока вдоль аппарата Время прохождения t суспензией отстойника составит L – длина отстойника;
Осаждение под действием центробежных сил Для создания поля центробежных сил используют два способа: 1) обеспечивают вращательное движение потока в неподвижном аппарате; такой процесс разделения называется циклонным, а аппарат для его осуществления – циклоном ; 2) поток направляют во вращающийся аппарат, этот способ разделения называют осадительным центрифугированием ; а аппараты, в которых он осуществляется, – осадительными центрифугами. Фактор разделения - циклоны - центрифуги

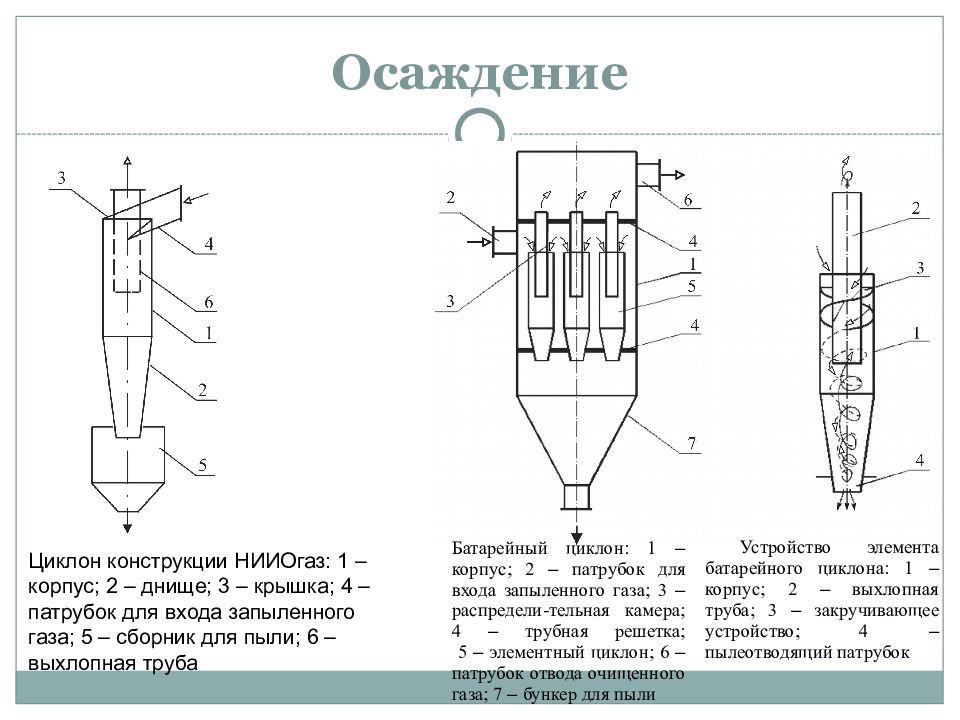

Циклон конструкции НИИОгаз: 1 – корпус; 2 – днище; 3 – крышка; 4 – патрубок для входа запыленного газа; 5 – сборник для пыли; 6 – выхлопная труба Батарейный циклон: 1 – корпус; 2 – патрубок для входа запыленного газа; 3 – распредели-тельная камера; 4 – трубная решетка; 5 – элементный циклон; 6 – патрубок отвода очищенного газа; 7 – бункер для пыли Устройство элемента батарейного циклона: 1 – корпус; 2 – выхлопная труба; 3 – закручивающее устройство; 4 – пылеотводящий патрубок
Расчет циклонов З адан о : расход газа фракционный состав пыли, начальная концентрация пыли в газе и степень очистки 1 По таблицам ориентировочно выбирают тип нормализованного циклона 2 Задаются значением для циклонов типа НИИОгаз 3 По принятым значениям и ц исходя из формулы вычисляют оптимальное значение W ц 4 Определяют диаметр циклона 5 По нормалям для вычисленного значения D ц определяют все остальные размеры циклона

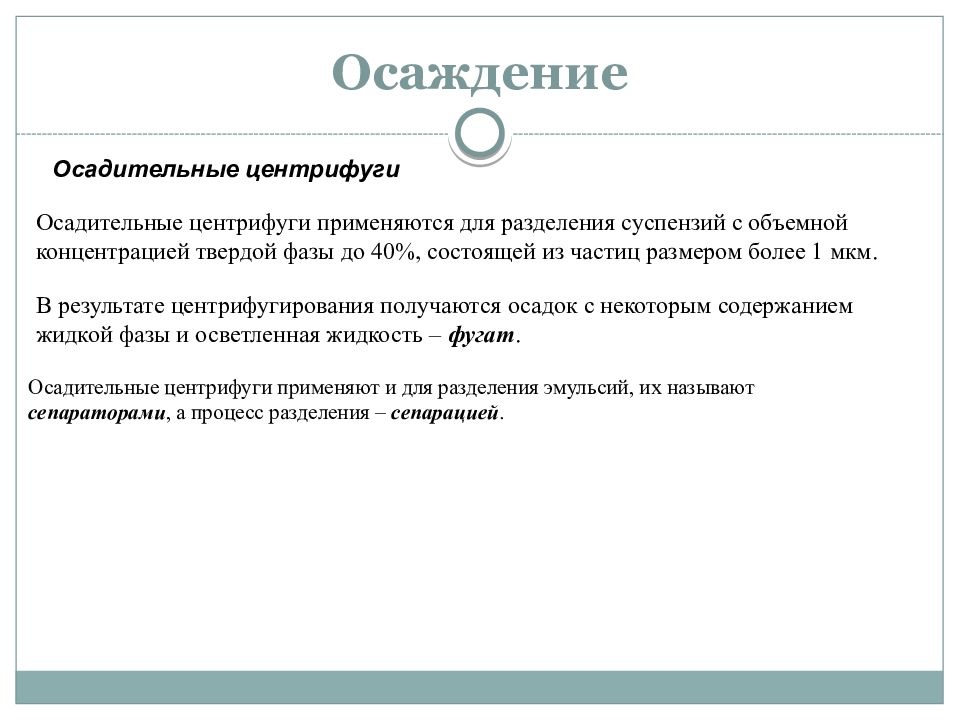

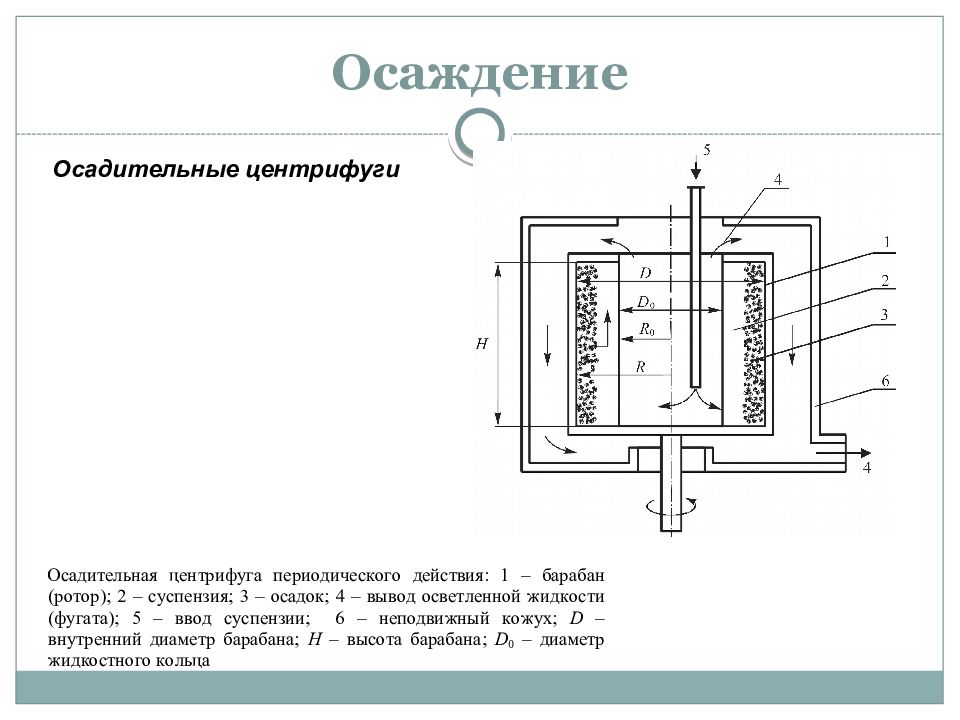

Осадительные центрифуги Осадительные центрифуги применяются для разделения суспензий с объемной концентрацией твердой фазы до 40%, состоящей из частиц размером более 1 мкм. В результате центрифугирования получаются осадок с некоторым содержанием жидкой фазы и осветленная жидкость – фугат. Осадительные центрифуги применяют и для разделения эмульсий, их называют сепараторами, а процесс разделения – сепарацией.

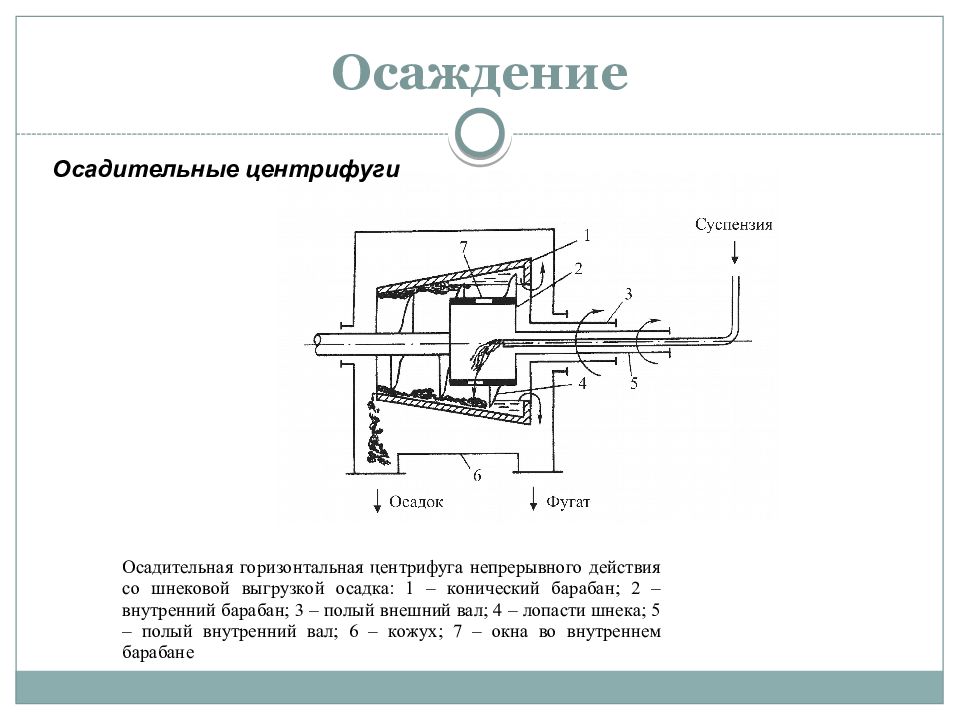

Осадительные центрифуги

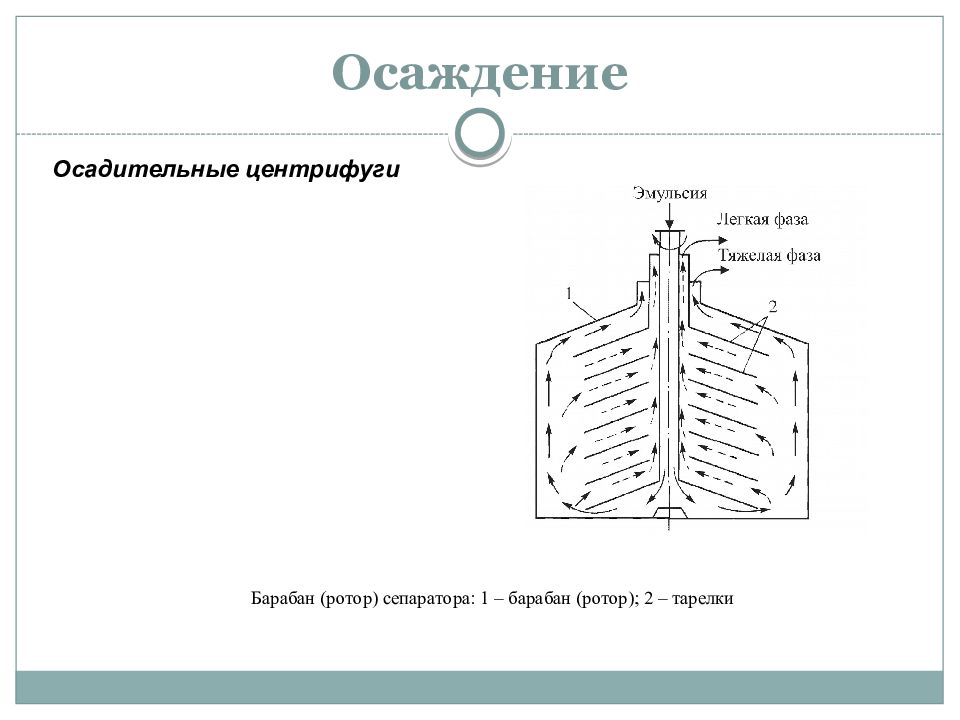

Осадительные центрифуги
Осадительные центрифуги

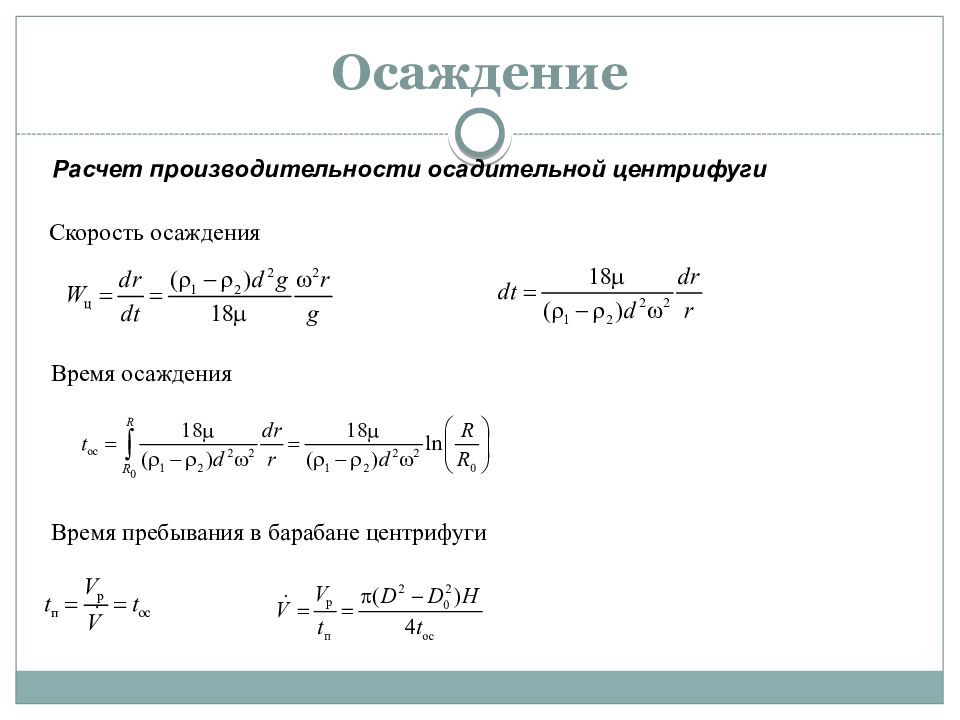

Расчет производительности осадительной центрифуги Скорость осаждения Время осаждения Время пребывания в барабане центрифуги

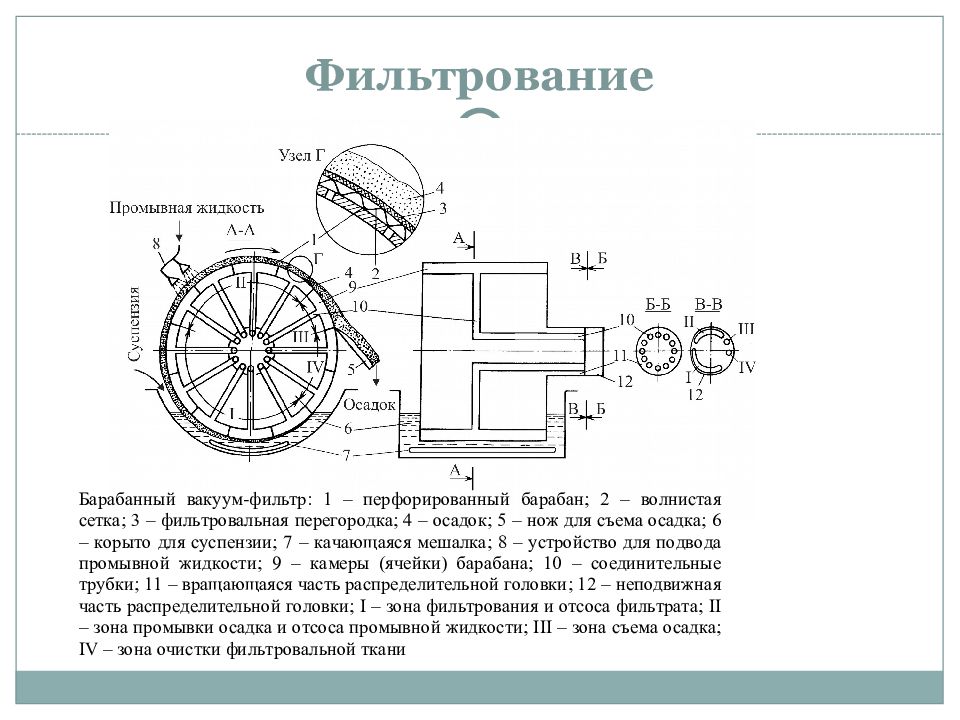

Вертикальная фильтрующая центрифуга: 1 – корпус; 2 – перфорированный барабан; 3 – проволочная сетка; 4 – фильтровальная ткань; 5 – осадок; 6 – суспензия. Потоки: с – суспензия; ф – фильтрат (фугат) Нутч-фильтр: 1 – корпус; 2 – обогревающая рубашка; 3 – кольцевая перегородка; 4 – откидывающееся дно; 5 – фильтровальная перегородка; 6 – опорная решетка; 7 – сетка; 8 – съемная крышка; 9 – патрубок для подвода сжатого воздуха; 10 – труба для подачи суспензии; 11 – патрубок для отвода фильтрата; 12 – предохранительный клапан
Уравнения фильтрования и расчет фильтров фиктивная скорость движения чистой жидкости через слой зернистого (пористого) материала:
Уравнения фильтрования и расчет фильтров
Уравнение фильтрования при постоянной разности давлений Уравнения фильтрования при постоянной скорости процесса Уравнение фильтрования при постоянных разности давлений и скорости

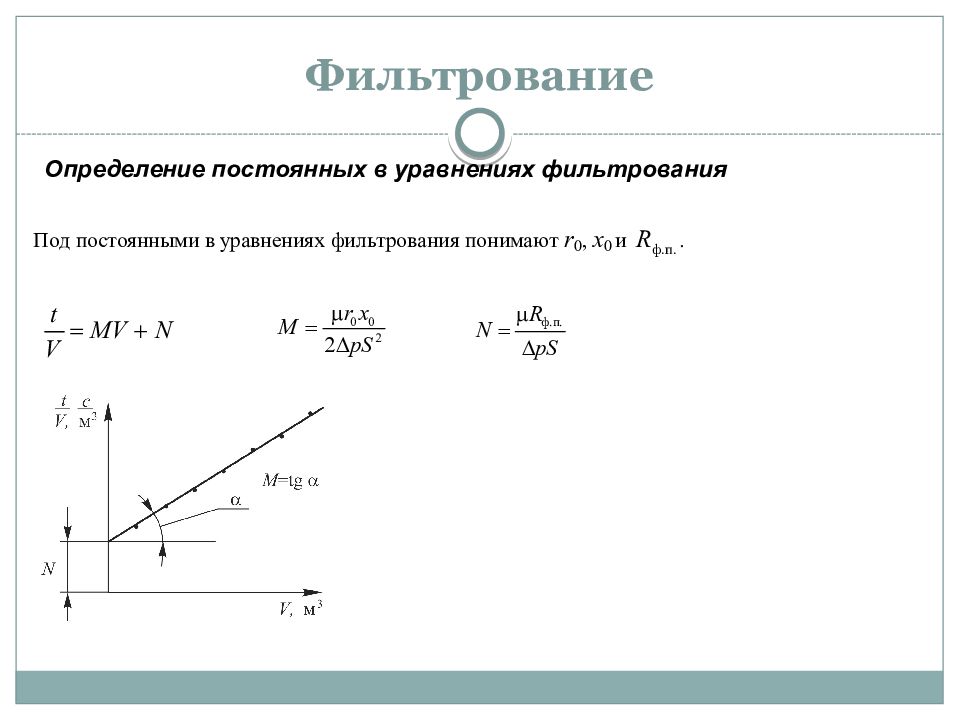

Определение постоянных в уравнениях фильтрования
