Тема 2
Конструктивные системы каркаса Стоечно-балочная Поперечные рамы каркаса образуются колоннами, жестко защемленными в фундаментах, и ригелями, шарнирно соединяемыми с колоннами. Рамная Поперечные рамы образуются трехшарнирными рамами: используют две Г-образные полурамы, которые шарнирно соединяют в коньковом узле и с фундаментами. Имеют жесткое соединение ригеля со стойкой. 3.1. Элементы каркаса одноэтажных производственных зданий 1 — фундаменты; 2 — балки покрытия: 3 — колонны; 4 — покрытия; 5 — кровля; 6 — наружные стены: 7 — окна; 9 —фермы; 14 — полурамы;
1 — фундамент: 2 — грунт; 3 — фундаментная балка; 4 — колонна; 5 — оконный проем; 6 — подкрановая балка; 7—наружная стена; 8 — оконный проем второго яруса; 9 — парапет; 10 и 11— ограждающая и несущая конструкция покрытия; 12 — пол по грунту; 13 — рельсовый путь Стоечно-балочная система 3.1. Элементы каркаса одноэтажных производственных зданий

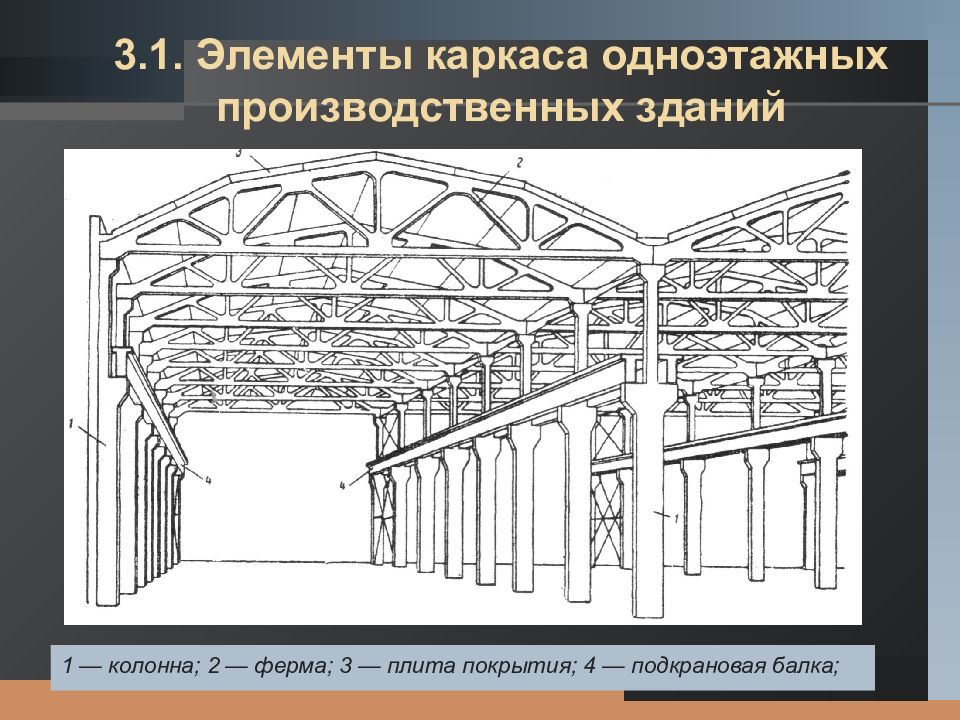

1 — колонна; 2 — ферма; 3 — плита покрытия; 4 — подкрановая балка; 3.1. Элементы каркаса одноэтажных производственных зданий

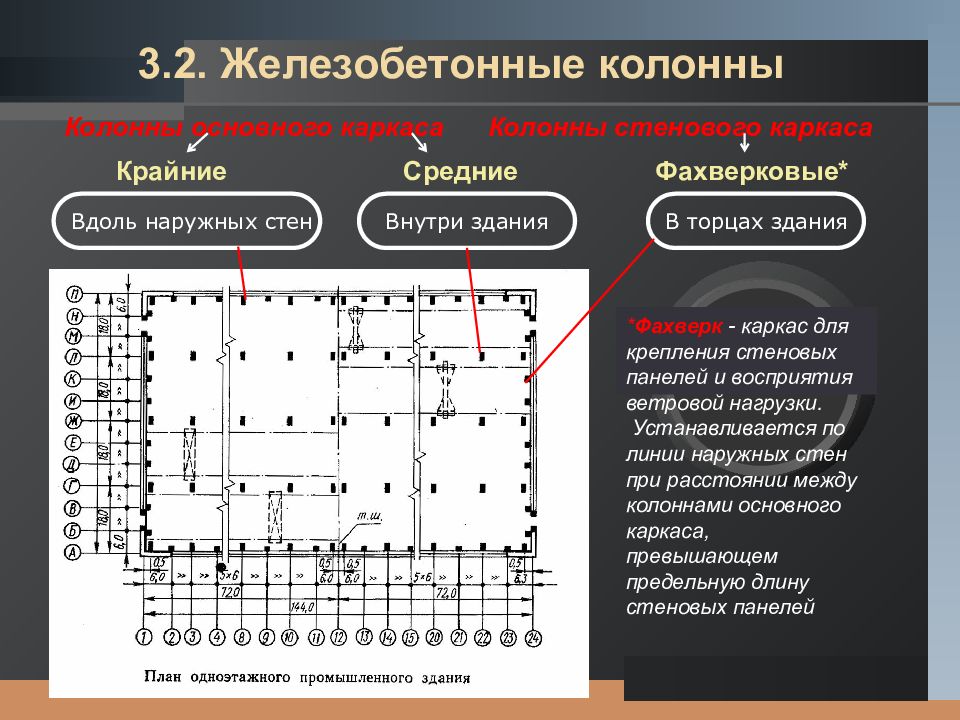

Вдоль наружных стен Внутри здания В торцах здания Крайние Средние Фахверковые* 3.2. Железобетонные колонны * Фахверк - каркас для крепления стеновых панелей и восприятия ветровой нагрузки. Устанавливается по линии наружных стен при расстоянии между колоннами основного каркаса, превышающем предельную длину стеновых панелей Колонны основного каркаса Колонны стенового каркаса

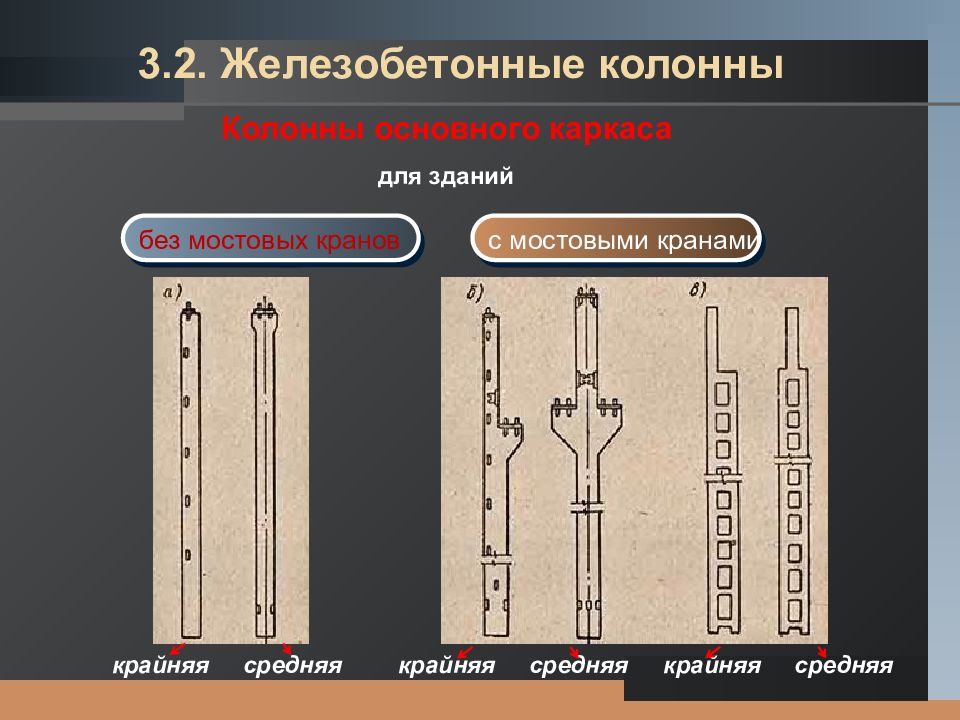

без мостовых кранов с мостовыми кранами Колонны основного каркаса для зданий крайняя средняя крайняя средняя крайняя средняя 3.2. Железобетонные колонны

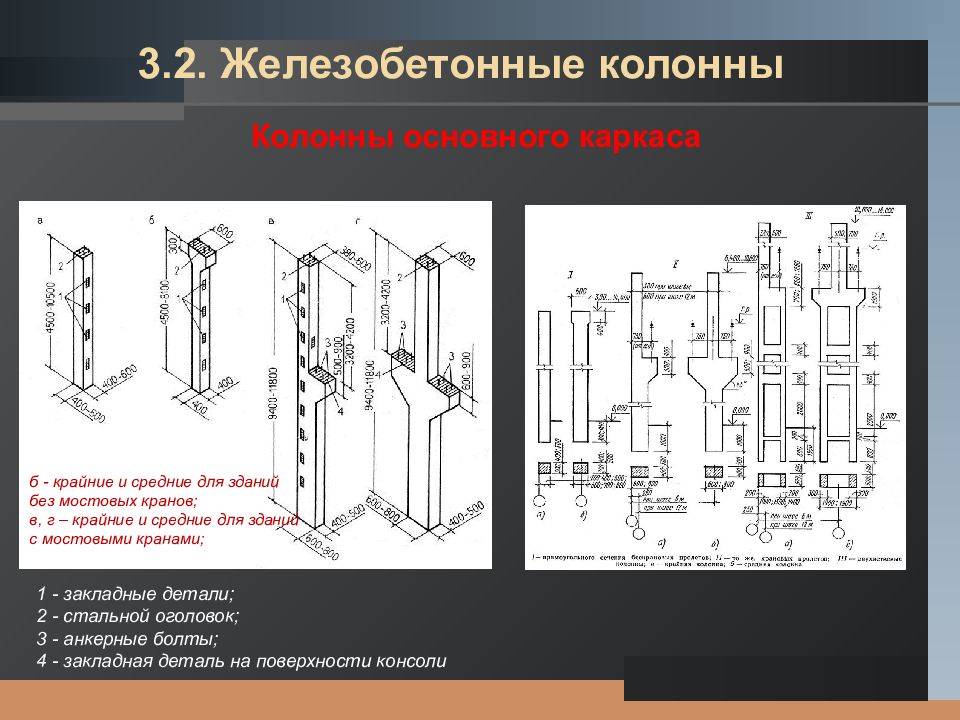

1 - закладные детали; 2 - стальной оголовок; 3 - анкерные болты; 4 - закладная деталь на поверхности консоли Колонны основного каркаса б - крайние и средние для зданий без мостовых кранов; в, г – крайние и средние для зданий с мостовыми кранами; 3.2. Железобетонные колонны

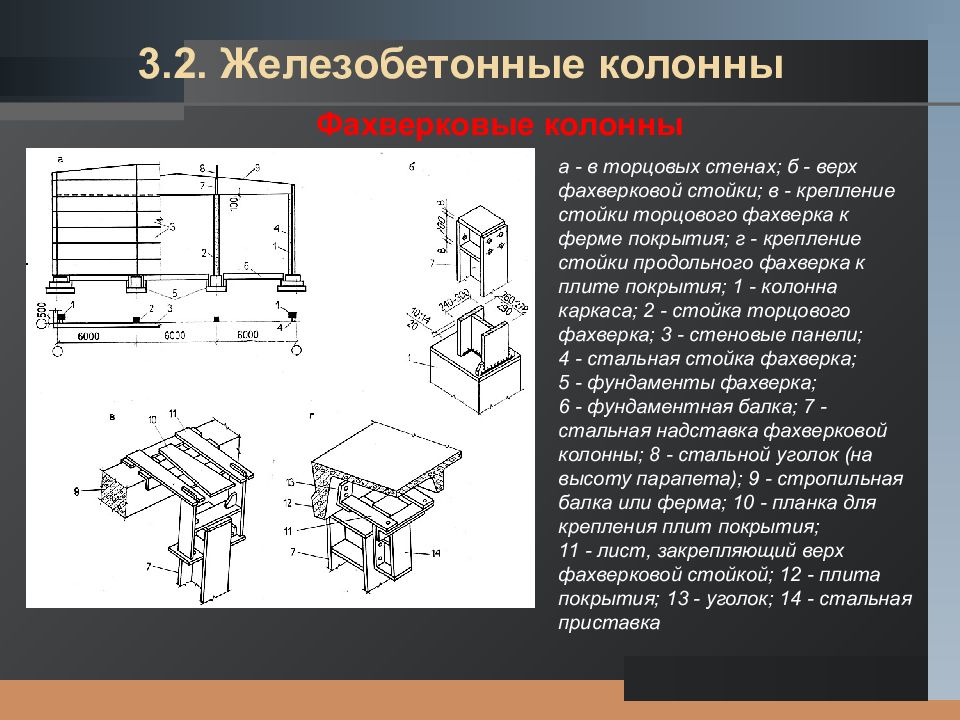

а - в торцовых стенах; б - верх фахверковой стойки; в - крепление стойки торцового фахверка к ферме покрытия; г - крепление стойки продольного фахверка к плите покрытия; 1 - колонна каркаса; 2 - стойка торцового фахверка; 3 - стеновые панели; 4 - стальная стойка фахверка; 5 - фундаменты фахверка; 6 - фундаментная балка; 7 - стальная надставка фахверковой колонны; 8 - стальной уголок (на высоту парапета); 9 - стропильная балка или ферма; 10 - планка для крепления плит покрытия; 11 - лист, закрепляющий верх фахверковой стойкой; 12 - плита покрытия; 13 - уголок; 14 - стальная приставка Фахверковые колонны 3.2. Железобетонные колонны

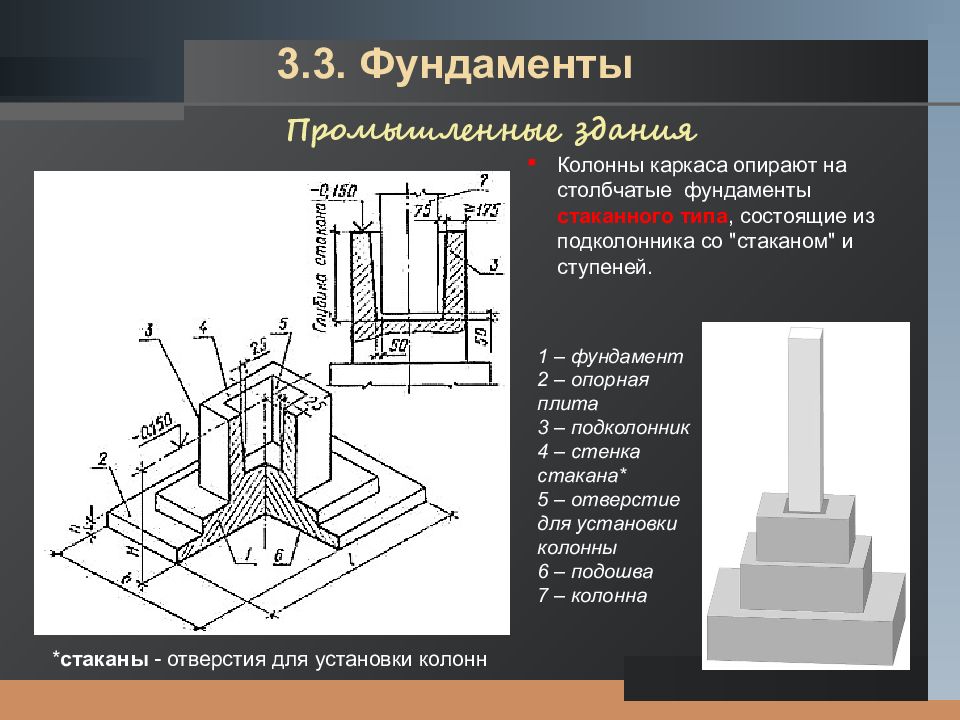

1 – фундамент 2 – опорная плита 3 – подколонник 4 – стенка стакана* 5 – отверстие для установки колонны 6 – подошва 7 – колонна * стаканы - отверстия для установки колонн Колонны каркаса опирают на столбчатые фундаменты стаканного типа, состоящие из подколонника со "стаканом" и ступеней. Промышленные здания 3.3. Фундаменты

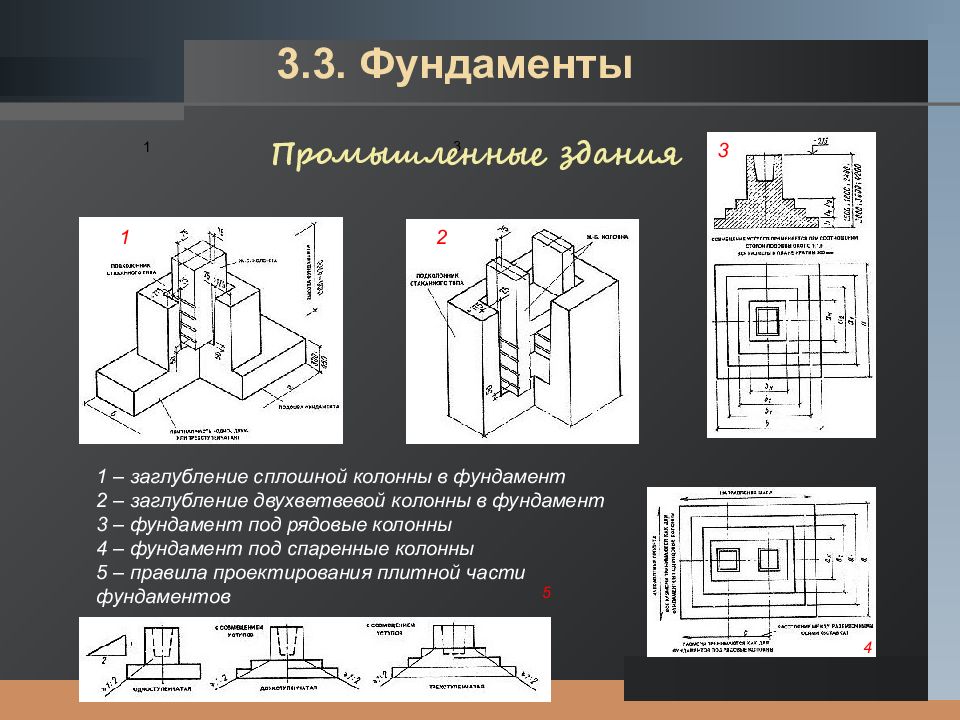

1 – заглубление сплошной колонны в фундамент 2 – заглубление двухветвевой колонны в фундамент 3 – фундамент под рядовые колонны 4 – фундамент под спаренные колонны 5 – правила проектирования плитной части фундаментов 1 2 4 3 5 1 2 3 Промышленные здания 3.3. Фундаменты

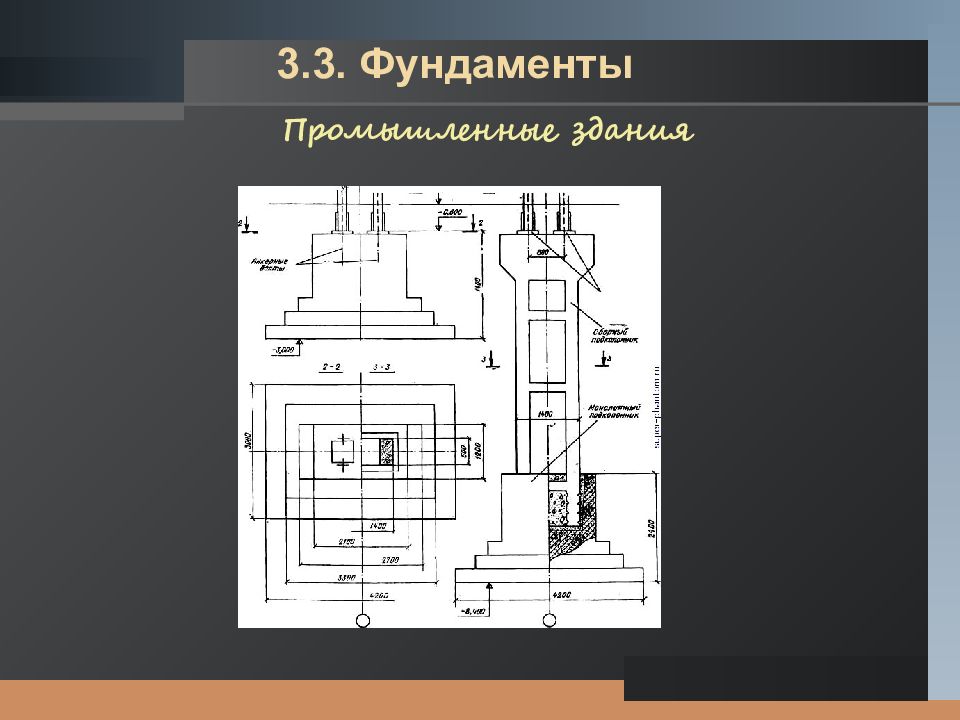

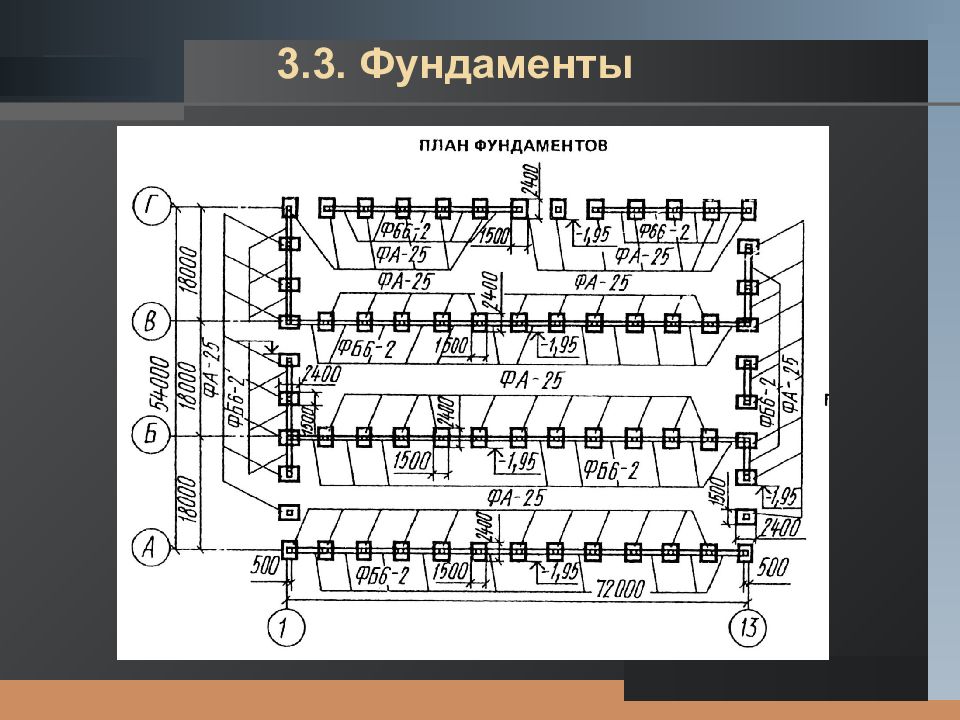

Промышленные здания 3.3. Фундаменты
Сельскохозяйственные здания 3.3. Фундаменты

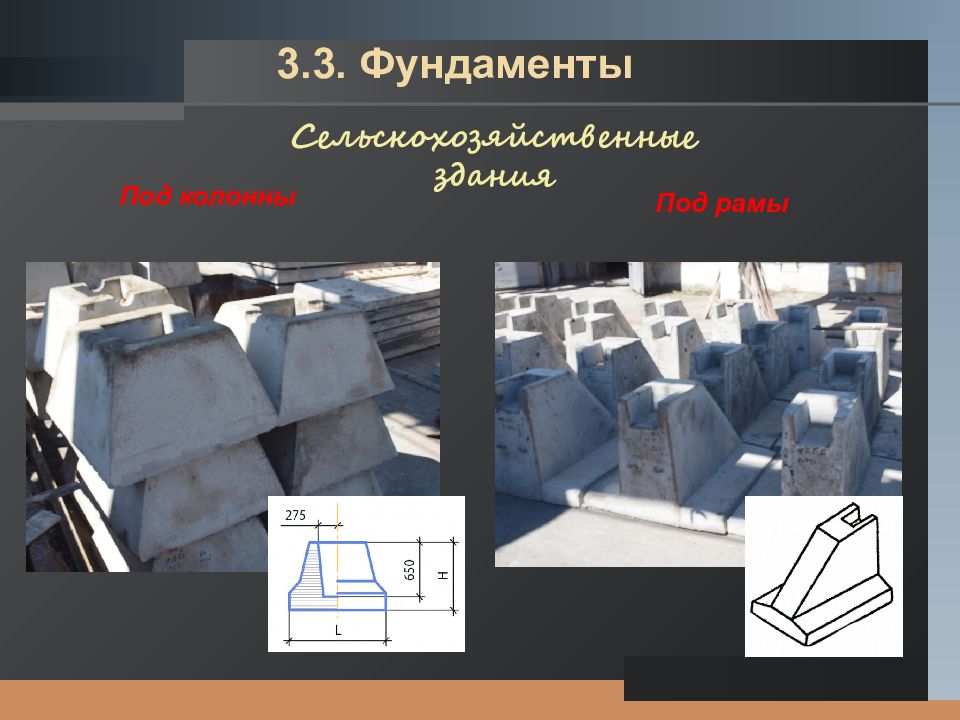

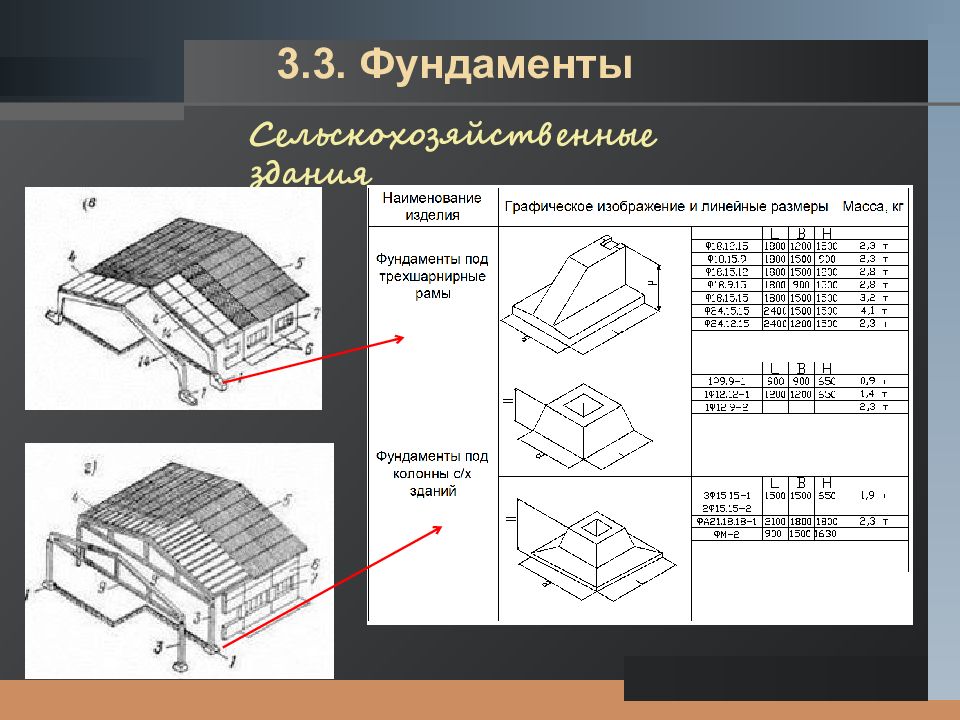

Сельскохозяйственные здания Под рамы Под колонны 3.3. Фундаменты

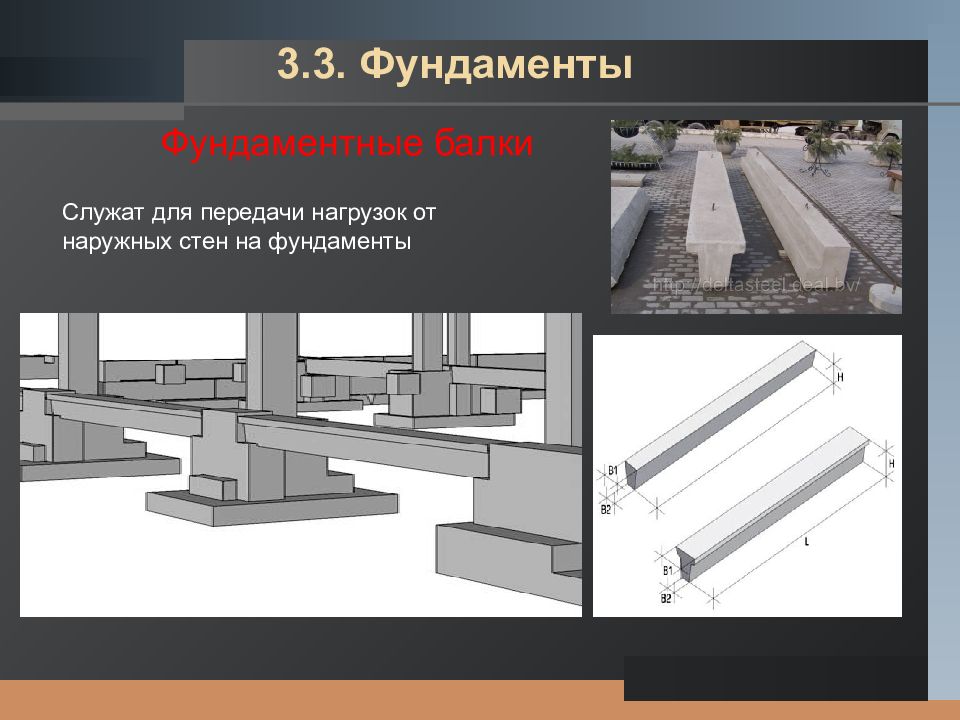

Фундаментные балки Служат для передачи нагрузок от наружных стен на фундаменты 3.3. Фундаменты

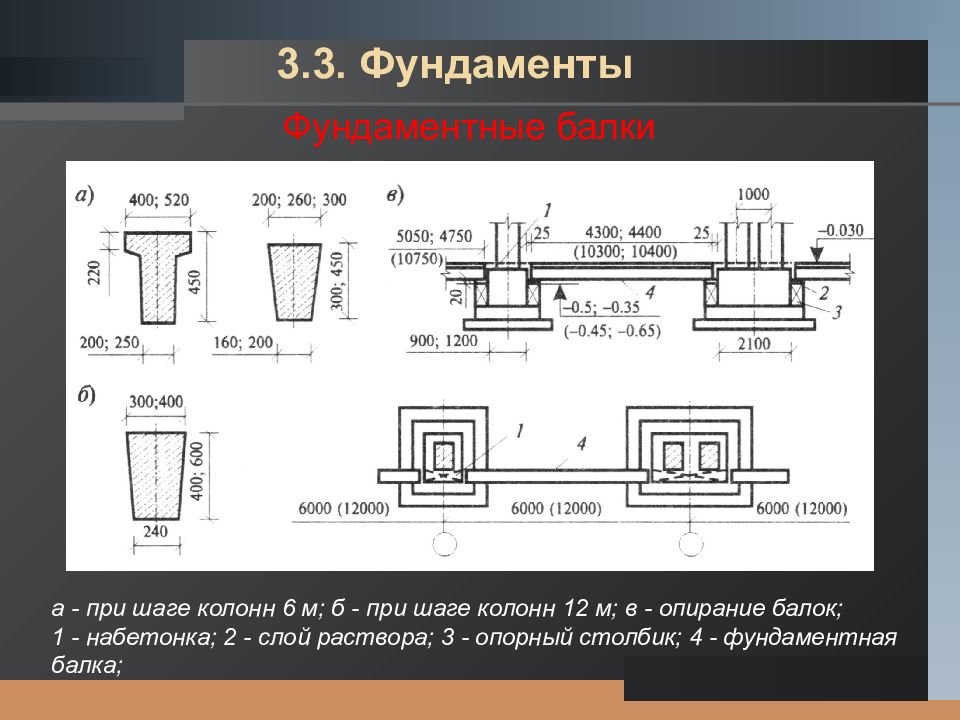

Фундаментные балки a - при шаге колонн 6 м; б - при шаге колонн 12 м; в - опирание балок; 1 - набетонка; 2 - слой раствора; 3 - опорный столбик; 4 - фундаментная балка; 3.3. Фундаменты
Фундаментные балки 1 — колонны; 2 — фундаменты; 3 — рядовая фундаментная балка; 5 — столбики 3.3. Фундаменты

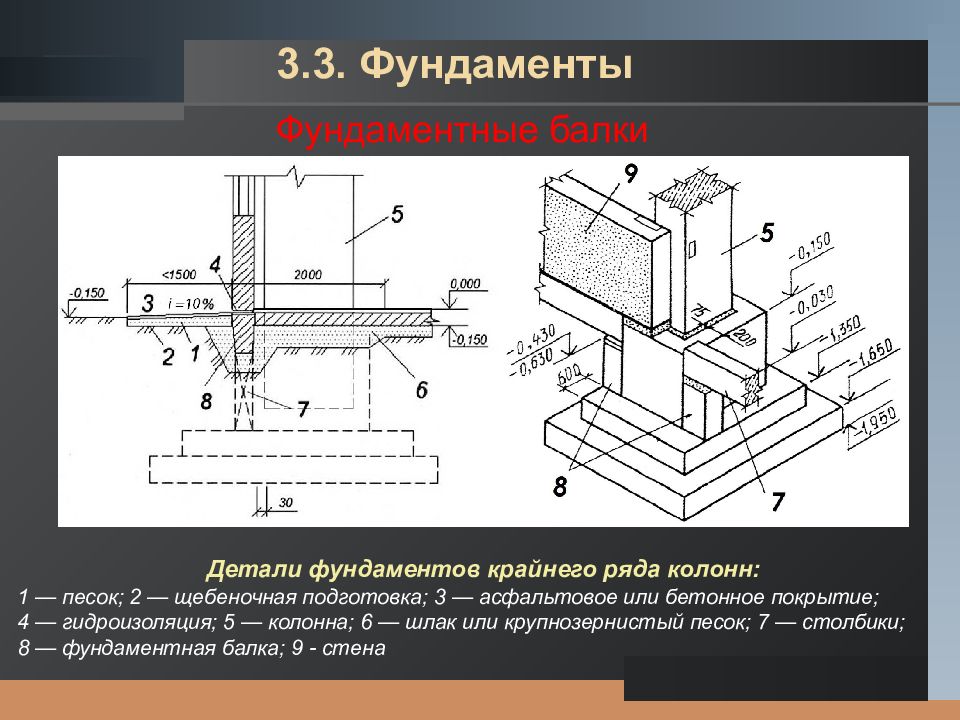

Фундаментные балки Детали фундаментов крайнего ряда колонн: 1 — песок; 2 — щебеночная подготовка; 3 — асфальтовое или бетонное покрытие; 4 — гидроизоляция; 5 — колонна; 6 — шлак или крупнозернистый песок; 7 — столбики; 8 — фундаментная балка; 9 - стена 3.3. Фундаменты
