Тема 3

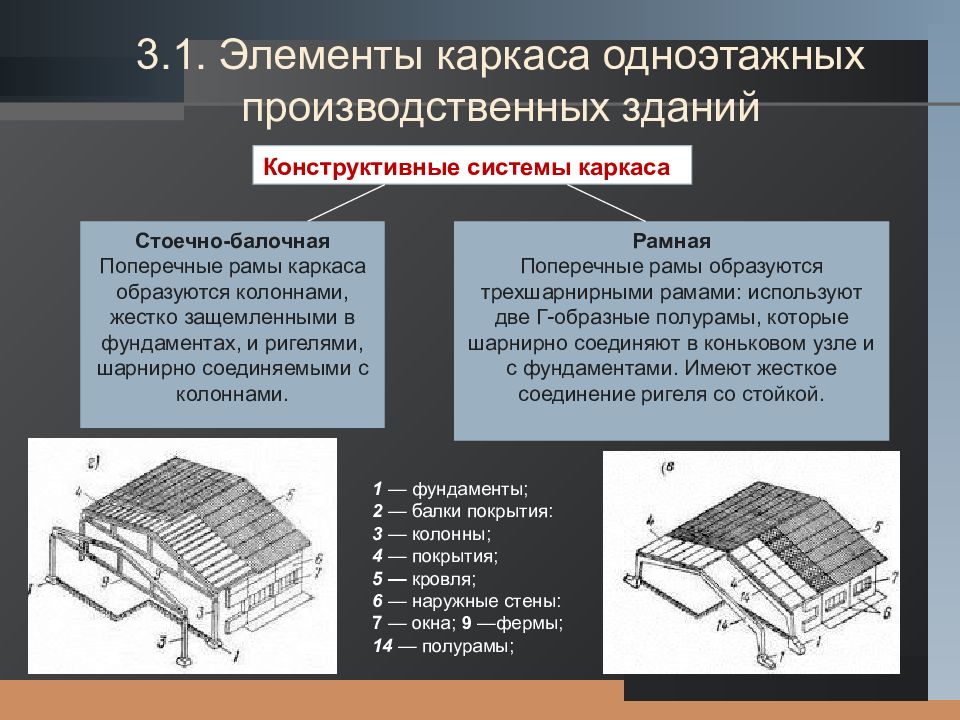

Конструктивные системы каркаса Стоечно-балочная Поперечные рамы каркаса образуются колоннами, жестко защемленными в фундаментах, и ригелями, шарнирно соединяемыми с колоннами. Рамная Поперечные рамы образуются трехшарнирными рамами: используют две Г-образные полурамы, которые шарнирно соединяют в коньковом узле и с фундаментами. Имеют жесткое соединение ригеля со стойкой. 3.1. Элементы каркаса одноэтажных производственных зданий 1 — фундаменты; 2 — балки покрытия: 3 — колонны; 4 — покрытия; 5 — кровля; 6 — наружные стены: 7 — окна; 9 —фермы; 14 — полурамы;
1 — фундамент: 2 — грунт; 3 — фундаментная балка; 4 — колонна; 5 — оконный проем; 6 — подкрановая балка; 7—наружная стена; 8 — оконный проем второго яруса; 9 — парапет; 10 и 11— ограждающая и несущая конструкция покрытия; 12 — пол по грунту; 13 — рельсовый путь Стоечно-балочная система
1 — колонна; 2 — ферма; 3 — плита покрытия; 4 — подкрановая балка;
Вдоль наружных стен Внутри здания В торцах здания Крайние Средние Фахверковые* 3.2. Железобетонные колонны * Фахверк - каркас для крепления стеновых панелей и восприятия ветровой нагрузки. Устанавливается по линии наружных стен при расстоянии между колоннами основного каркаса, превышающем предельную длину стеновых панелей Колонны основного каркаса Колонны стенового каркаса

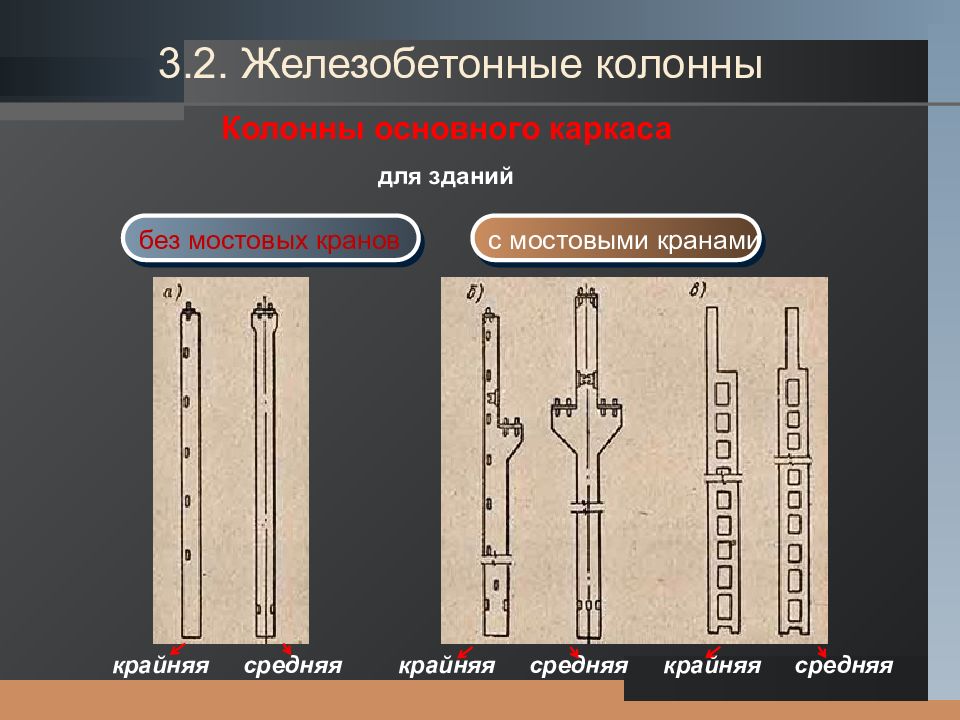

без мостовых кранов с мостовыми кранами Колонны основного каркаса д ля зданий крайняя средняя крайняя средняя крайняя средняя 3.2. Железобетонные колонны

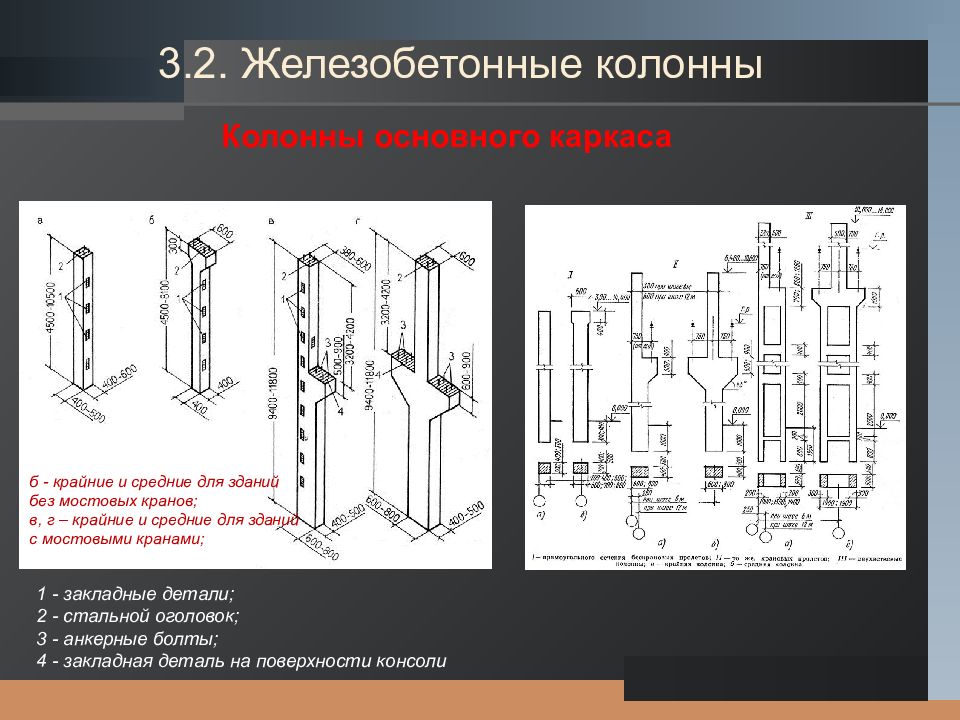

1 - закладные детали; 2 - стальной оголовок; 3 - анкерные болты; 4 - закладная деталь на поверхности консоли Колонны основного каркаса б - крайние и средние для зданий без мостовых кранов; в, г – крайние и средние для зданий с мостовыми кранами; 3.2. Железобетонные колонны

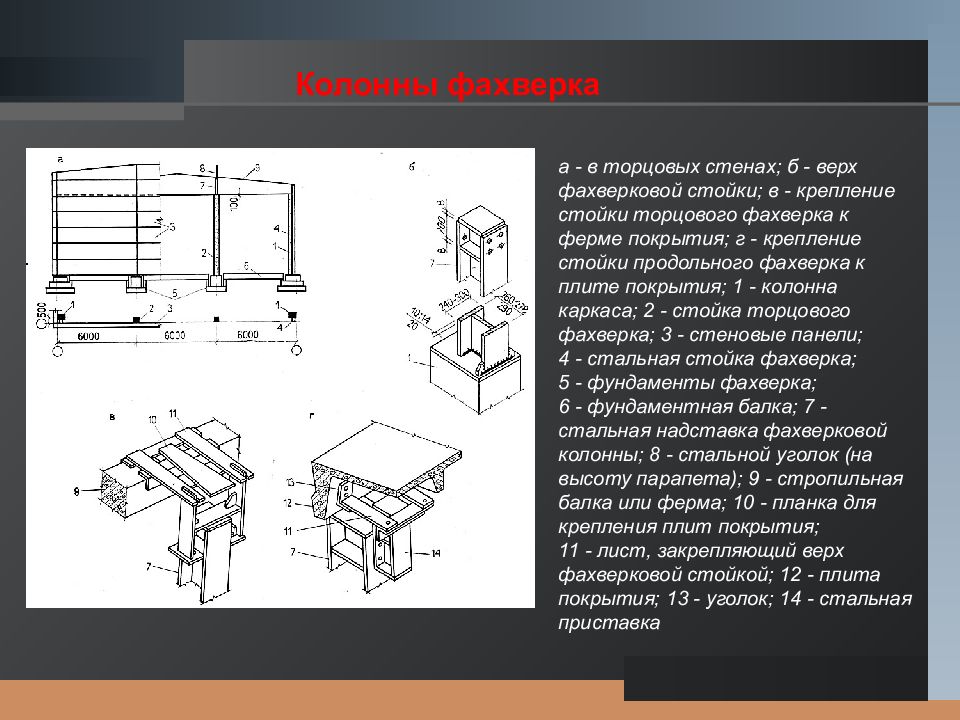

а - в торцовых стенах; б - верх фахверковой стойки; в - крепление стойки торцового фахверка к ферме покрытия; г - крепление стойки продольного фахверка к плите покрытия; 1 - колонна каркаса; 2 - стойка торцового фахверка; 3 - стеновые панели; 4 - стальная стойка фахверка; 5 - фундаменты фахверка; 6 - фундаментная балка; 7 - стальная надставка фахверковой колонны; 8 - стальной уголок (на высоту парапета); 9 - стропильная балка или ферма; 10 - планка для крепления плит покрытия; 11 - лист, закрепляющий верх фахверковой стойкой; 12 - плита покрытия; 13 - уголок; 14 - стальная приставка Колонны фахверка

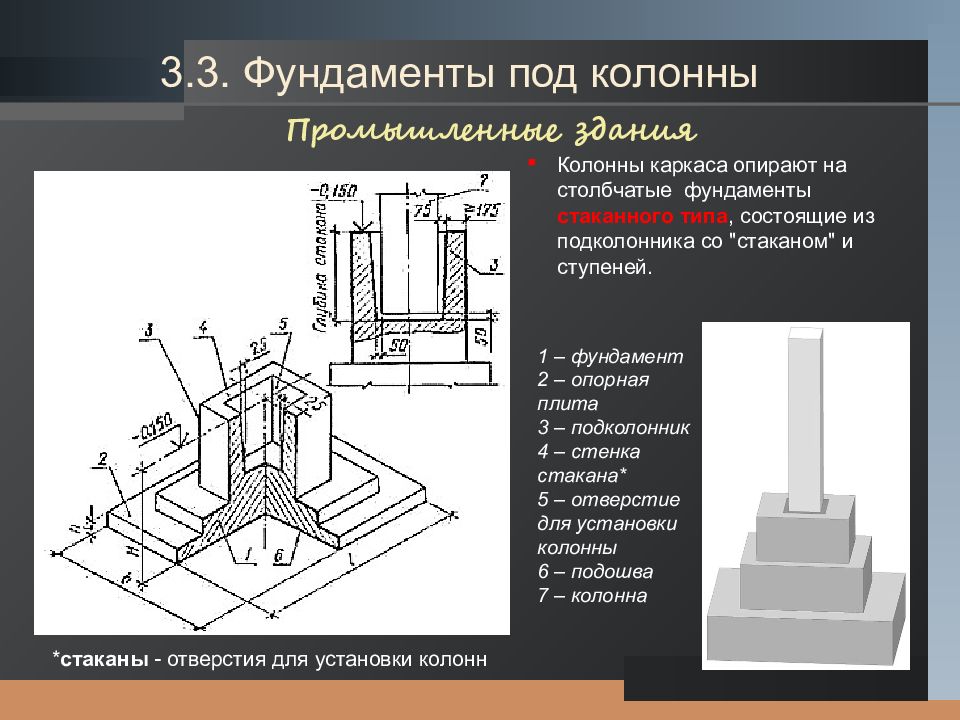

1 – фундамент 2 – опорная плита 3 – подколонник 4 – стенка стакана* 5 – отверстие для установки колонны 6 – подошва 7 – колонна * стаканы - отверстия для установки колонн 3.3. Фундаменты под колонны Колонны каркаса опирают на столбчатые фундаменты стаканного типа, состоящие из подколонника со "стаканом" и ступеней. Промышленные здания

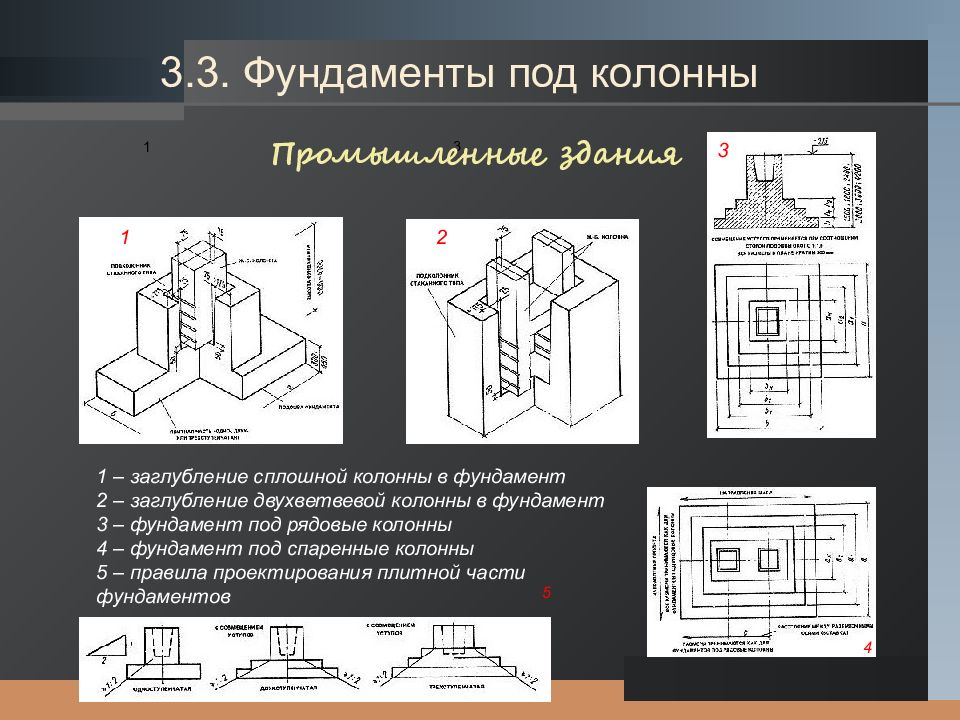

1 – заглубление сплошной колонны в фундамент 2 – заглубление двухветвевой колонны в фундамент 3 – фундамент под рядовые колонны 4 – фундамент под спаренные колонны 5 – правила проектирования плитной части фундаментов 1 2 4 3 5 3.3. Фундаменты под колонны 1 2 3 Промышленные здания

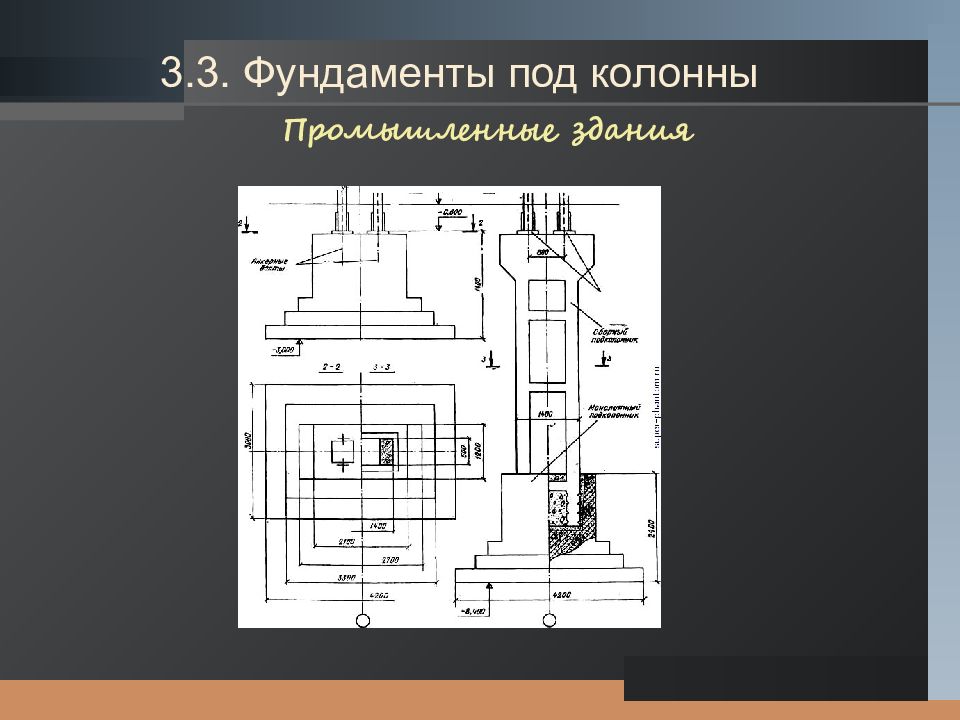

Промышленные здания
Сельскохозяйственные здания

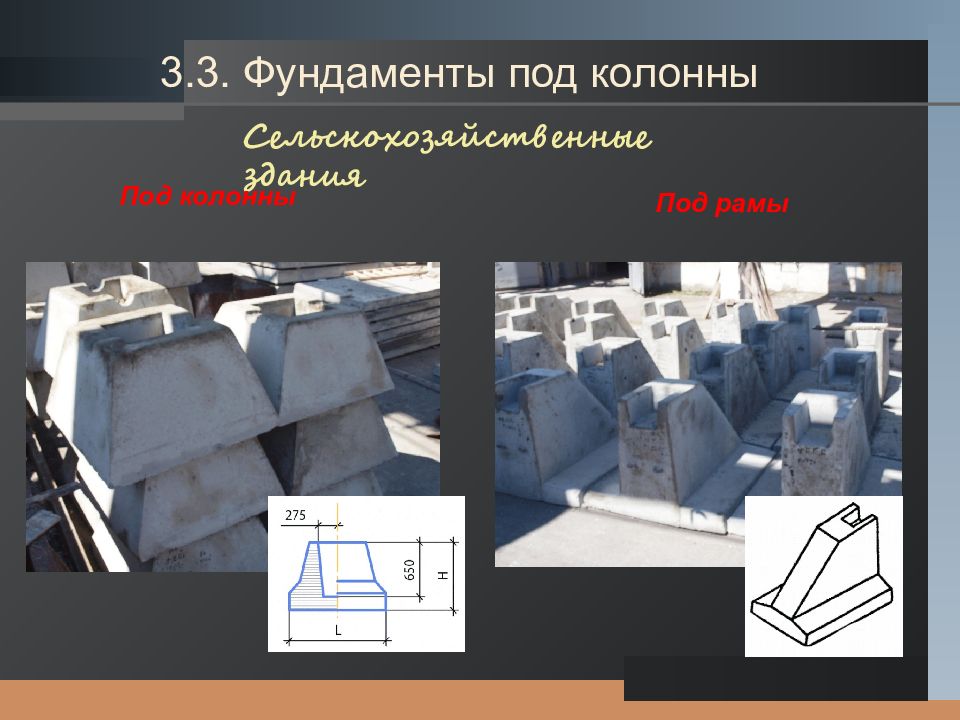

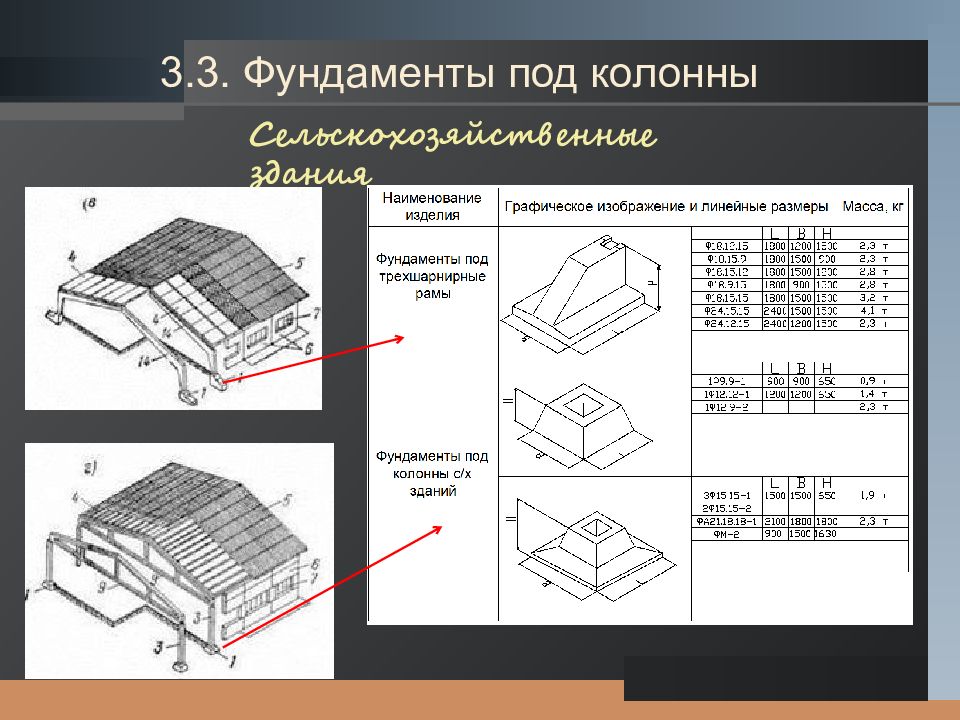

Сельскохозяйственные здания Под рамы Под колонны
Жесткость каркаса в продольном направлении обеспечивают фундаментные, подкрановые и обвязочные балки, подстропильные конструкции покрытия, плиты покрытия, а также связи в покрытиях и между колоннами 1 - крайняя колонна 2 - стропильная ферма 3 - плиты покрытия 4 - стальная стойка для опирания плит покрытия 5 - подстропильная ферма 6 - средняя колонна 7 - связи по средним рядам колонн(портальные) 8 - связи по крайним рядам колонн(крестовые) 9 - распорки по крайним рядам колонн
Фундаментные балки Служат для передачи нагрузок от наружных стен на фундаменты
Фундаментные балки a - при шаге колонн 6 м; б - при шаге колонн 12 м; в - опирание балок; 1 - набетонка; 2 - слой раствора; 3 - опорный столбик; 4 - фундаментная балка;

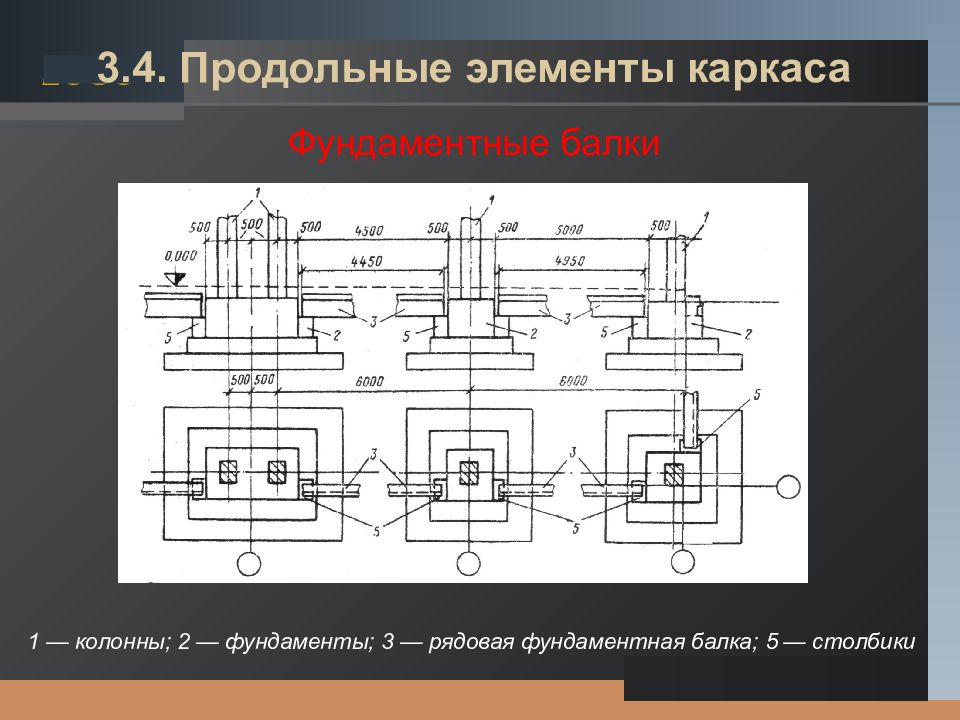

Фундаментные балки 1 — колонны; 2 — фундаменты; 3 — рядовая фундаментная балка; 5 — столбики

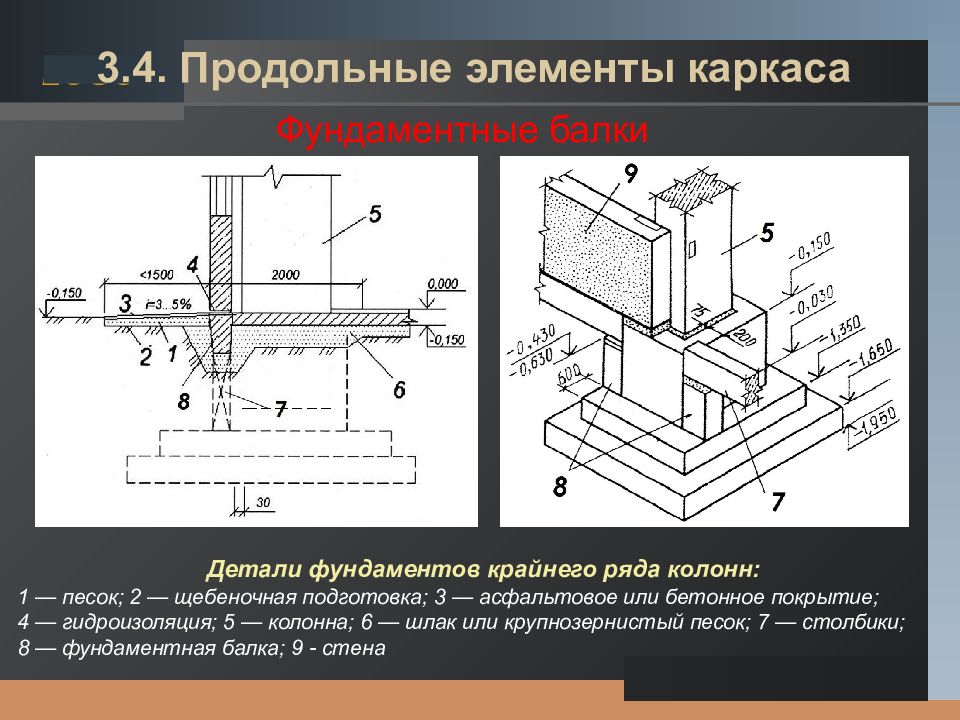

Фундаментные балки Детали фундаментов крайнего ряда колонн: 1 — песок; 2 — щебеночная подготовка; 3 — асфальтовое или бетонное покрытие; 4 — гидроизоляция; 5 — колонна; 6 — шлак или крупнозернистый песок; 7 — столбики; 8 — фундаментная балка; 9 - стена
Для повышения устойчивости зданий в продольном направлении предусматривается система стальных вертикальных связей между колоннами (при Н > 9,6 м и в зданиях с мостовыми кранами) Схемы стальных вертикальных связей между железобетонными колоннами а - крестовые; б - портальные Связи в покрытиях вертикальные и горизонтальные устраиваются в виде стальных связевых ферм между несущими конструкциями покрытия в крайних шагах температурного блока Система связей каркаса
Система связей каркаса
Подкрановые балки Предназначены для опирания крановых рельсов, по которым перемещаются электрические мостовые краны На подкрановые балки укладывают рельсы, по которым движутся вдоль здания мостовые краны. Одновременно подкрановые балки являются элементами связи между стойками каркаса в продольном направлении К колоннам балки крепят сваркой закладных деталей и анкерными болтами
Подкрановые балки 1 - стальная крепежная планка, 2 - бетон, укладываемый после монтажа и крепления балок, 3 - шайбы Крепление подкрановой балки к колонне: 4 - опорный лист, 5 - прижимная планка (лапка), 6 - болт, 7 - упругие прокладки
Обвязочные балки Располагают над оконными проемами, и выполняют функции перемычек Укладывают на стальные опорные столики и крепят к колоннам стальными планками
а — общий вид; б — узел крепления к колонне; 1 — стальной опорный столик; 2 — стальная планка Обвязочные балки
