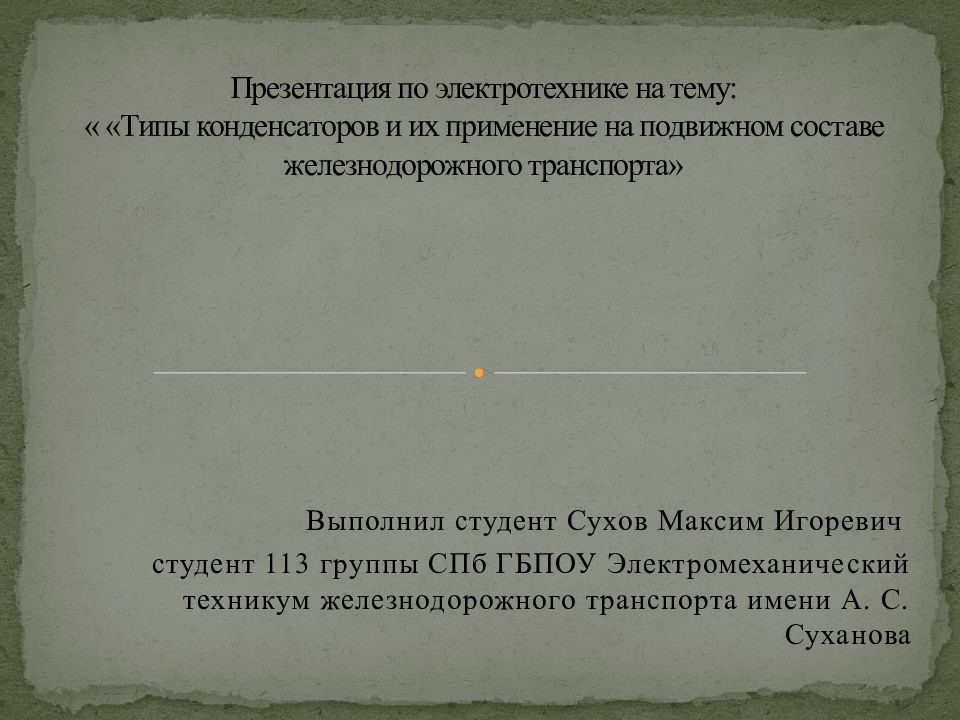

Выполнил студент Сухов Максим Игоревич студент 113 группы СПб ГБПОУ Электромеханический техникум железнодорожного транспорта имени А. С. Суханова Презентация по электротехнике на тему: « «Типы конденсаторов и их применение на подвижном составе железнодорожного транспорта»

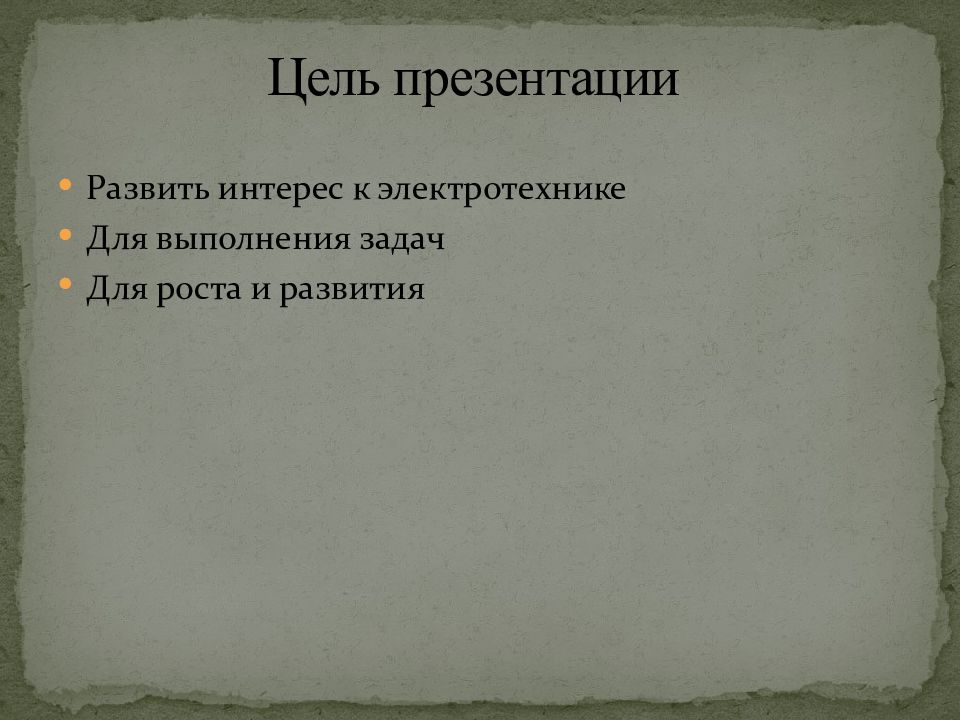

Развить интерес к электротехнике Для выполнения задач Для роста и развития Цель презентации
Конденсатор — двухполюсник с постоянным или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом. Конденсатор является пассивным электронным компонентом. Ёмкость конденсатора измеряется в Фарадах. Конденсатор является пассивным электронным компонентом [. В простейшем варианте конструкция состоит из двух электродов в форме пластин (называемых обкладками ), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок (см. рис.). Практически применяемые конденсаторы имеют много слоёв диэлектрика и многослойные электроды, или ленты чередующихся диэлектрика и электродов, свёрнутые в цилиндр или параллелепипед со скруглёнными четырьмя рёбрами (из-за намотки).
Конденсаторы вакуумные (между обкладками находится вакуум). Конденсаторы с газообразным диэлектриком. Конденсаторы с жидким диэлектриком. Конденсаторы с твёрдым неорганическим диэлектриком: стеклянные (стеклоэмалевые, стеклокерамические, стеклоплёначатые), слюдяные, керамические, тонкослойные из неорганических плёнок. По виду диэлектрика различают

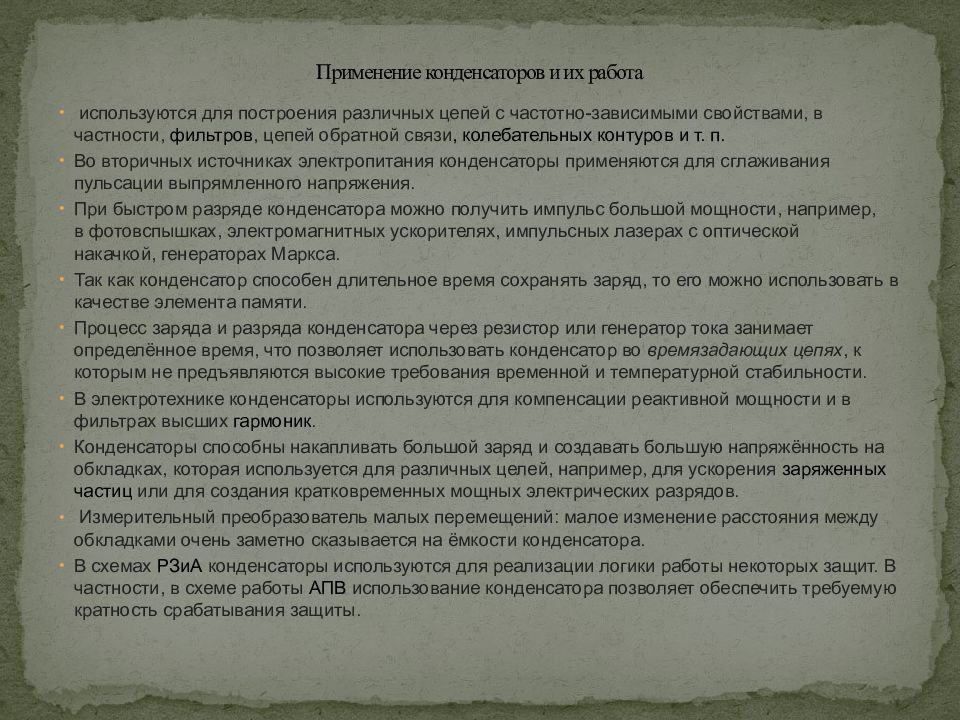

используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и т. п. Во вторичных источниках электропитания конденсаторы применяются для сглаживания пульсации выпрямленного напряжения. При быстром разряде конденсатора можно получить импульс большой мощности, например, в фотовспышках, электромагнитных ускорителях, импульсных лазерах с оптической накачкой, генераторах Маркса. Так как конденсатор способен длительное время сохранять заряд, то его можно использовать в качестве элемента памяти. Процесс заряда и разряда конденсатора через резистор или генератор тока занимает определённое время, что позволяет использовать конденсатор во времязадающих цепях, к которым не предъявляются высокие требования временной и температурной стабильности. В электротехнике конденсаторы используются для компенсации реактивной мощности и в фильтрах высших гармоник. Конденсаторы способны накапливать большой заряд и создавать большую напряжённость на обкладках, которая используется для различных целей, например, для ускорения заряженных частиц или для создания кратковременных мощных электрических разрядов. Измерительный преобразователь малых перемещений: малое изменение расстояния между обкладками очень заметно сказывается на ёмкости конденсатора. В схемах РЗиА конденсаторы используются для реализации логики работы некоторых защит. В частности, в схеме работы АПВ использование конденсатора позволяет обеспечить требуемую кратность срабатывания защиты. Применение конденсаторов и их работа
Взрывы электролитических конденсаторов — довольно распространённое явление. Основной причиной взрывов является перегрев конденсатора, вызываемый в большинстве случаев утечкой или повышением эквивалентного последовательного сопротивления вследствие старения. Для уменьшения повреждений других деталей и травматизма персонала в современных конденсаторах большой ёмкости устанавливают вышибной предохранительный клапан или выполняют надсечку корпуса. Старые электролитические конденсаторы выпускались в герметичных корпусах и в конструкции их корпусов не предусматривалась взрывобезопасность. Скорость разлёта осколков при взрыве корпуса устаревших конденсаторов может быть достаточной для того, чтобы травмировать человека. Опасность разрушения

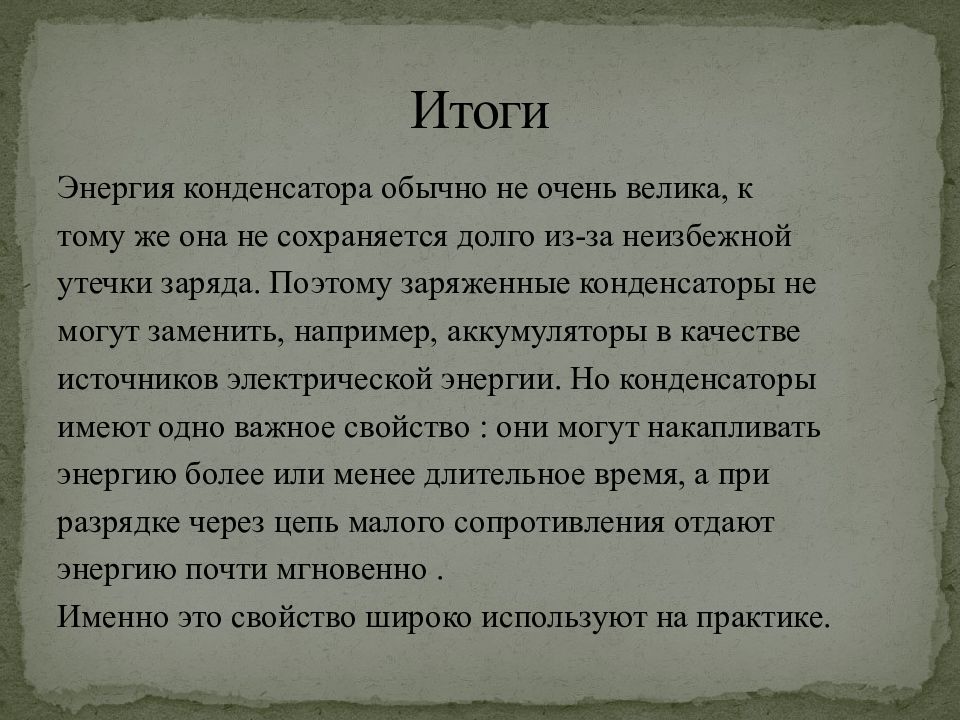

Энергия конденсатора обычно не очень велика, к тому же она не сохраняется долго из-за неизбежной утечки заряда. Поэтому заряженные конденсаторы не могут заменить, например, аккумуляторы в качестве источников электрической энергии. Но конденсаторы имеют одно важное свойство : они могут накапливать энергию более или менее длительное время, а при разрядке через цепь малого сопротивления отдают энергию почти мгновенно. Именно это свойство широко используют на практике. Итоги
