Д\З Упр 17 1-4

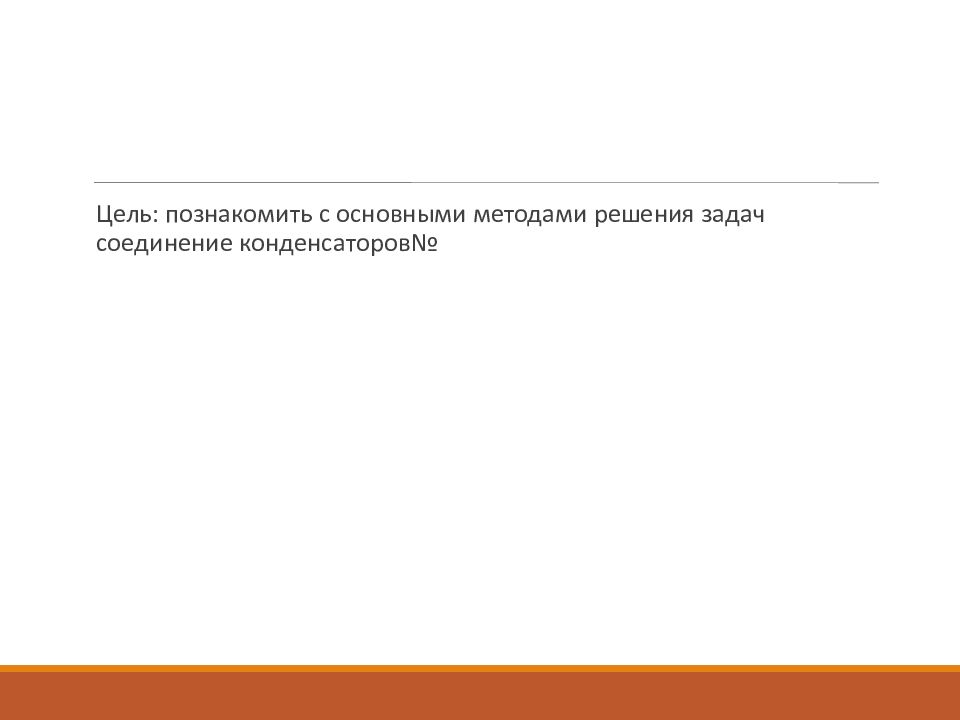

Цель : познакомить с основными методами решения задач соединение конденсаторов№

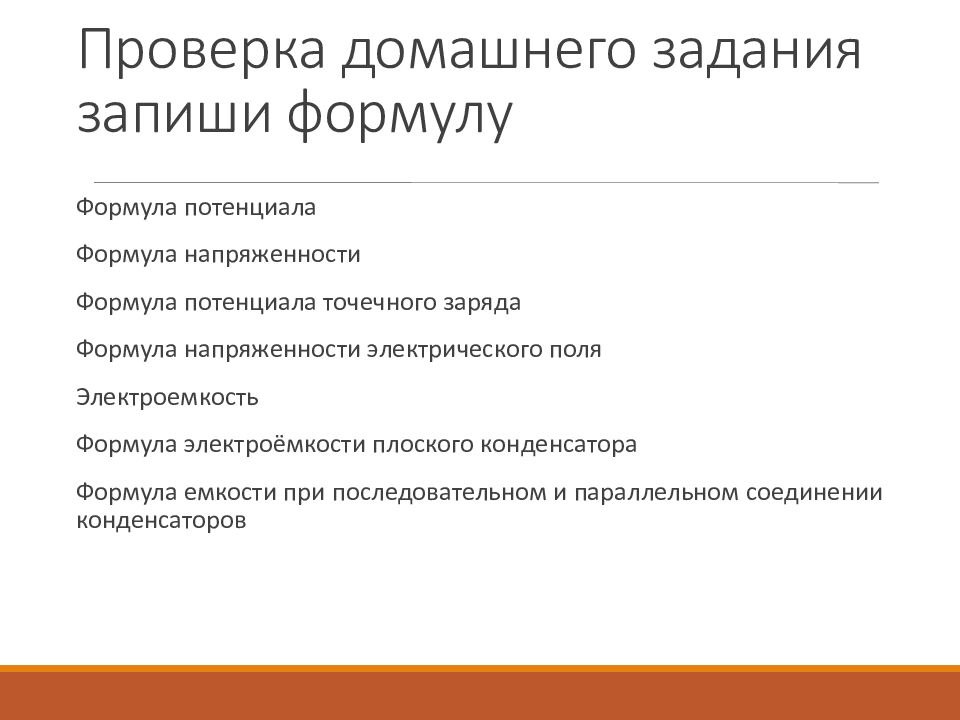

Формула потенциала Формула напряженности Формула потенциала точечного заряда Формула напряженности электрического поля Электроемкость Формула электроёмкости плоского конденсатора Формула емкости при последовательном и параллельном соединении конденсаторов
Уровень А. Простые соединения Дано : C 1 =100 МкФ C 2 = 2 00 МкФ C 3 = 5 00 МкФ __________ С- ? СИ : 1 *1 0 -4 Ф 2*1 0 -4 Ф 5 *1 0 -4 Ф Решение : Это последовательное соединение =
Уровень А. Простые соединения Дано : C 1 =100 МкФ C 2 = 2 00 МкФ C 3 = 5 00 МкФ __________ С- ? СИ : 1 *1 0 -4 Ф 2*1 0 -4 Ф 5 *1 0 -4 Ф Решение : + + Это параллельное соединение
Уровень Б. Составные соединения Дано : C 1 =100 МкФ C 2 = 2 00 МкФ C 3 = 5 00 МкФ __________ С- ? СИ : 1 *1 0 -4 Ф 2*1 0 -4 Ф 5 *1 0 -4 Ф Решение : + Разобьём схему на два соединения а)параллельное соединение С 2 иС 3 Ф б)последовательное соединение С 23 и С 1 = =
Уровень Б. Составные соединения Дано : C 1 =100 МкФ C 2 = 2 00 МкФ C 3 = 5 00 МкФ __________ С- ? СИ : 1 *1 0 -4 Ф 2*1 0 -4 Ф 5 *1 0 -4 Ф Решение : Используя схему решения определите емкость цепи Нарисуйте оставшуюся аналогичную схему определите емкость цепи
Уровень Б. Составные соединения Дано : C 1 =100 МкФ C 2 = 2 00 МкФ C 3 = 5 00 МкФ __________ С- ? СИ : 1 *1 0 -4 Ф 2*1 0 -4 Ф 5 *1 0 -4 Ф Решение : + =(1,50+5,00)*10 -4 Разобьём схему на два соединения а) последовательное соединение С 2 и С 1 Ф б) параллельное соединение С 12 и С 3 = =
Уровень Б. Составные соединения Дано : C 1 =100 МкФ C 2 = 2 00 МкФ C 3 = 5 00 МкФ __________ С- ? СИ : 1 *1 0 -4 Ф 2*1 0 -4 Ф 5 *1 0 -4 Ф Решение : Используя схему решения определите емкость цепи Нарисуйте оставшуюся аналогичную схему определите емкость цепи
43

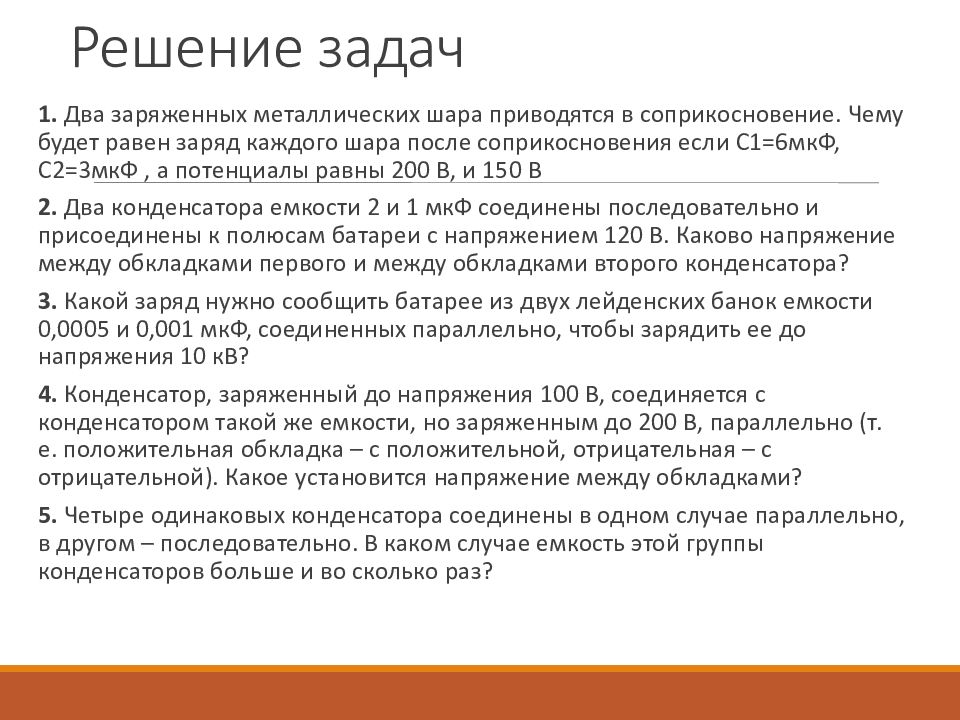

1. Два заряженных металлических шара приводятся в соприкосновение. Чему будет равен заряд каждого шара после соприкосновения если С1=6мкФ, С2=3мкФ, а потенциалы равны 200 В, и 150 В 2. Два конденсатора емкости 2 и 1 мкФ соединены последовательно и присоединены к полюсам батареи с напряжением 120 В. Каково напряжение между обкладками первого и между обкладками второго конденсатора? 3. Какой заряд нужно сообщить батарее из двух лейденских банок емкости 0,0005 и 0,001 мкФ, соединенных параллельно, чтобы зарядить ее до напряжения 10 кВ ? 4. Конденсатор, заряженный до напряжения 100 В, соединяется с конденсатором такой же емкости, но заряженным до 200 В, параллельно (т. е. положительная обкладка – с положительной, отрицательная – с отрицательной). Какое установится напряжение между обкладками? 5. Четыре одинаковых конденсатора соединены в одном случае параллельно, в другом – последовательно. В каком случае емкость этой группы конденсаторов больше и во сколько раз?
