Закон Ома для участка цепи: U R = RI – называют напряжением или падением напряжения на резисторе R Электрическая проводимость – это величина обратная сопротивлению.
Закон Ома для участка цепи : I = U g Закон Ома для всей цепи: Первый закон Кирхгофа: В любом узле электрической цепи алгебраическая сумма токов равна нулю.
При записи уравнений по первому закону Кирхгофа токи, направленные к узлу, берут со знаком «плюс», а токи, направленные от узла – со знаком «минус». Второй закон Кирхгофа: В любом замкнутом контуре электрической цепи алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на всех его участках.
1. На рисунке приведены зависимости тока через резисторы от напряжения на них. Наименьшим сопротивлением обладает резистор …
2. Напряжение U на зажимах активного приемника равно … Решение: По закону Ома ток где напряжение взято со знаком «+», так как его положительное направление совпадает с положительным направлением тока, а ЭДС взята со знаком «-», так как направлена против тока. Напряжение

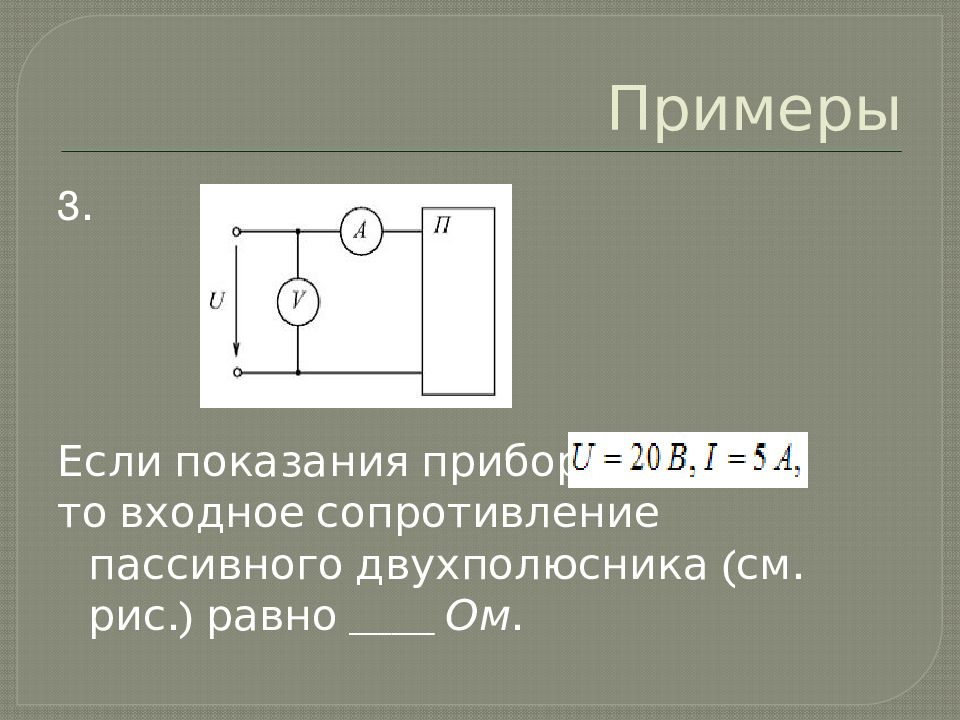

3. Если показания приборов то входное сопротивление пассивного двухполюсника (см. рис.) равно ____ Ом.

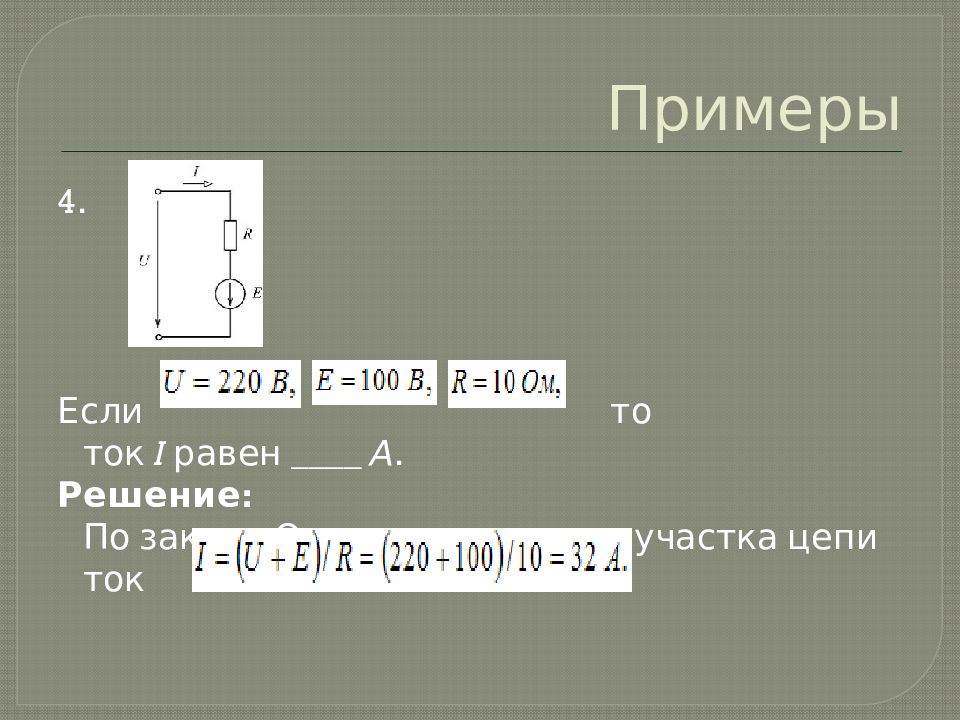

4. Если то ток I равен ____ А. Решение: По закону Ома для активного участка цепи ток
1. В изображенной схеме Ток I 4 равен ____ А Решение: По уравнению составленному по второму закону Кирхгофа для контура 1 E 1 2 R 4 4 E 3 1, ток
2. Для одного из узлов справедливо уравнение - узел b.
3. Для приведенной схемы можно составить ______ независимых уравнений по второму закону Кирхгофа. Решение. Количество независимых уравнений по второму закону Кирхгофа равно где В − количество ветвей с неизвестными токами, а У − количество узлов схемы.
4. При известных сопротивлениях и токах напряжение (см. рис.) на зажимах источника тока можно определить из уравнения …

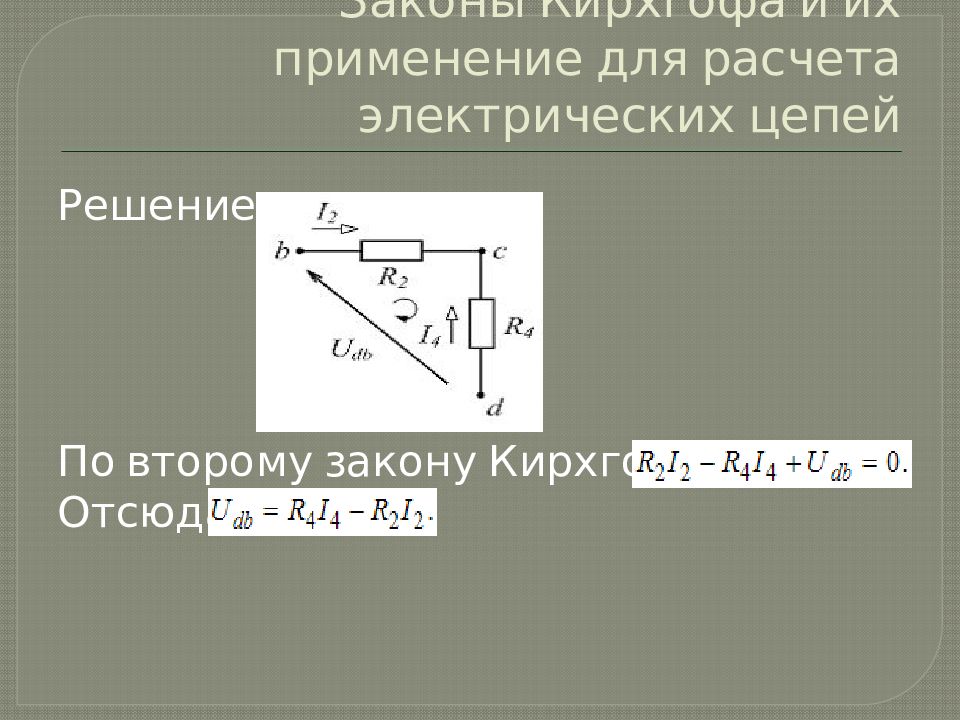

Решение. По второму закону Кирхгофа Отсюда
