Технология 7 класс Учитель: Чугреева О.А.

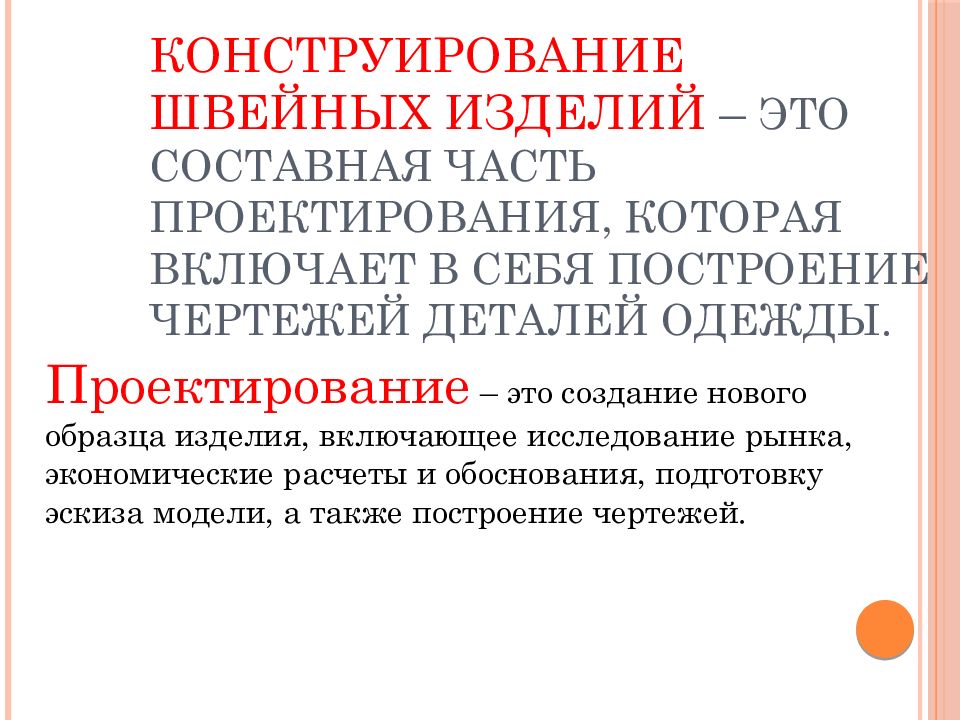

Проектирование – это создание нового образца изделия, включающее исследование рынка, экономические расчеты и обоснования, подготовку эскиза модели, а также построение чертежей.
По конструкции различают три основных покроя юбок коническая клиньевая прямая
КОНИЧЕСКАЯ КЛИНЬЕВАЯ ПРЯМАЯ
С Т – полуобхват талии С Б – полуобхват бедер Д ТС – длина спины до талии Д И – длина изделия Прибавки на свободу облегания: п о линии талии – Пт = 1,0 см; п о линии бедер – Пб = 2,0 см.

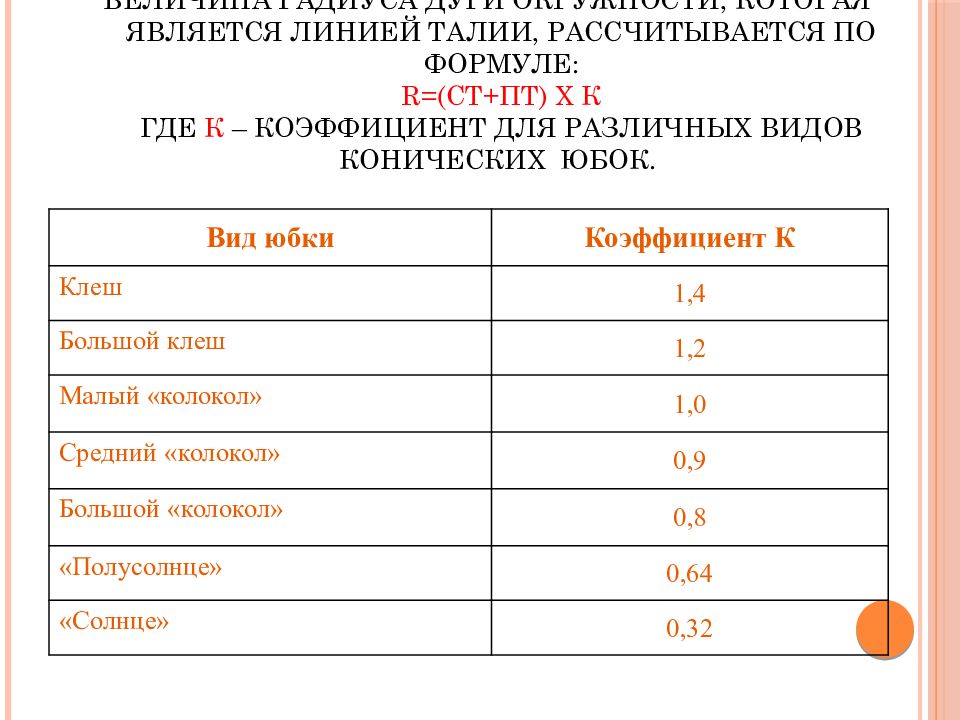

Вид юбки Коэффициент К Клеш 1,4 Большой клеш 1,2 Малый «колокол» 1,0 Средний «колокол» 0,9 Большой «колокол» 0,8 «Полусолнце» 0,64 «Солнце» 0,32

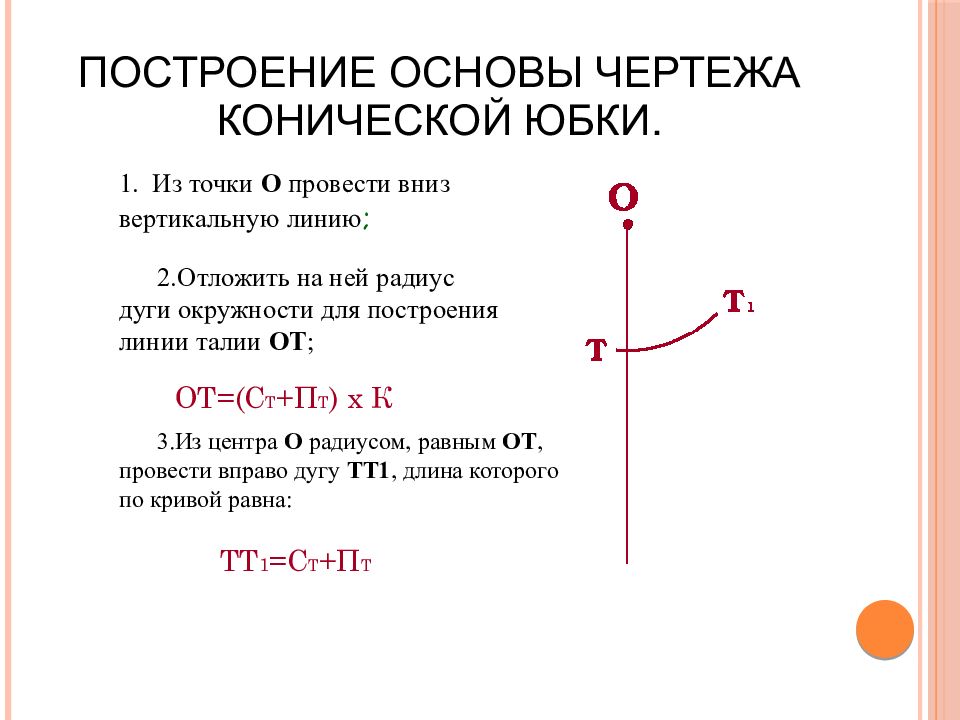

1. Из точки О провести вниз вертикальную линию ; Отложить на ней радиус дуги окружности для построения линии талии ОТ ; ОТ=(С Т +П Т ) х К Из центра О радиусом, равным ОТ, провести вправо дугу ТТ1, длина которого по кривой равна: ТТ 1 =С Т +П Т
4. От точки Т отложить вниз длину юбки Д и, обозначить полученную точку Н ; ОН=ОТ+Д И Радиусом ОН провести вправо вторую дугу; Провести линию ОТ до пересечения с дугой, точку пересечения обозначить Н 1 ;
7. Провести на чертеже линию бедер ББ 1 радиусом ОБ ; ОБ=ОТ+Д ТС :2 ББ 1 ≥ ( С б +П б ) - построение чертежа юбки на этом заканчивается; Обведите контур чертежа ТТ 1 Н 1 Н сплошной основной линией.
Итак, вы знаете теперь, как нужно построить чертеж юбки клеш. Желаю вам удачи!

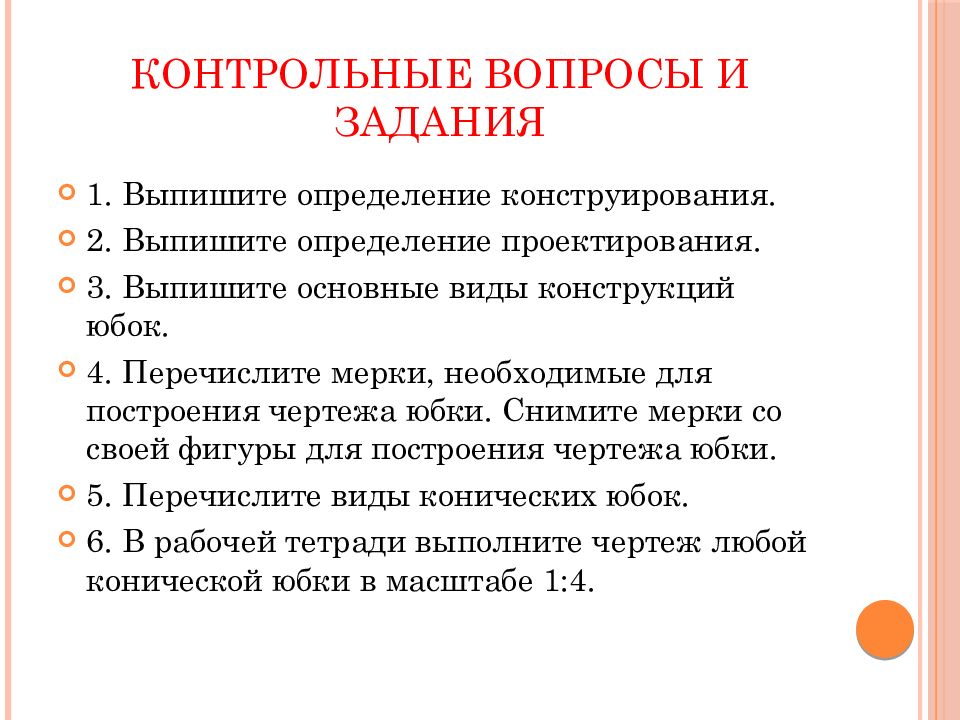

1. Выпишите определение конструирования. 2. В ыпишите определение проектирования. 3. Выпишите основные виды конструкций юбок. 4. Перечислите мерки, необходимые для построения чертежа юбки. Снимите мерки со своей фигуры для построения чертежа юбки. 5. Перечислите виды конических юбок. 6. В рабочей тетради выполните чертеж любой конической юбки в масштабе 1:4.
