Урок в 6 классе Раздел – конструирование
Т Б Н Б 1 Т 1 Н 1 Линия низа Линия бёдер Линия талии Линия середины Линия середины заднее полотнище переднее полотнище Линия бока вытачки ? ? ? ?
1. Построить прямой угол с вершиной в точке Т. Т

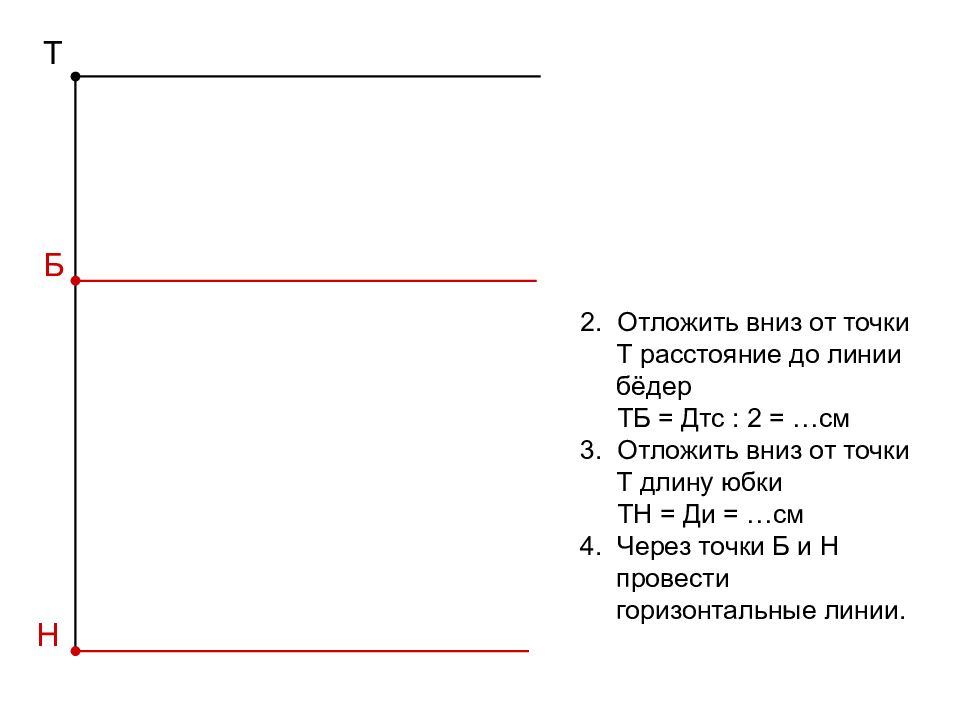

2. Отложить вниз от точки Т расстояние до линии бёдер ТБ = Дтс : 2 = …см 3. Отложить вниз от точки Т длину юбки ТН = Ди = …см 4. Через точки Б и Н провести горизонтальные линии. Т Б Н

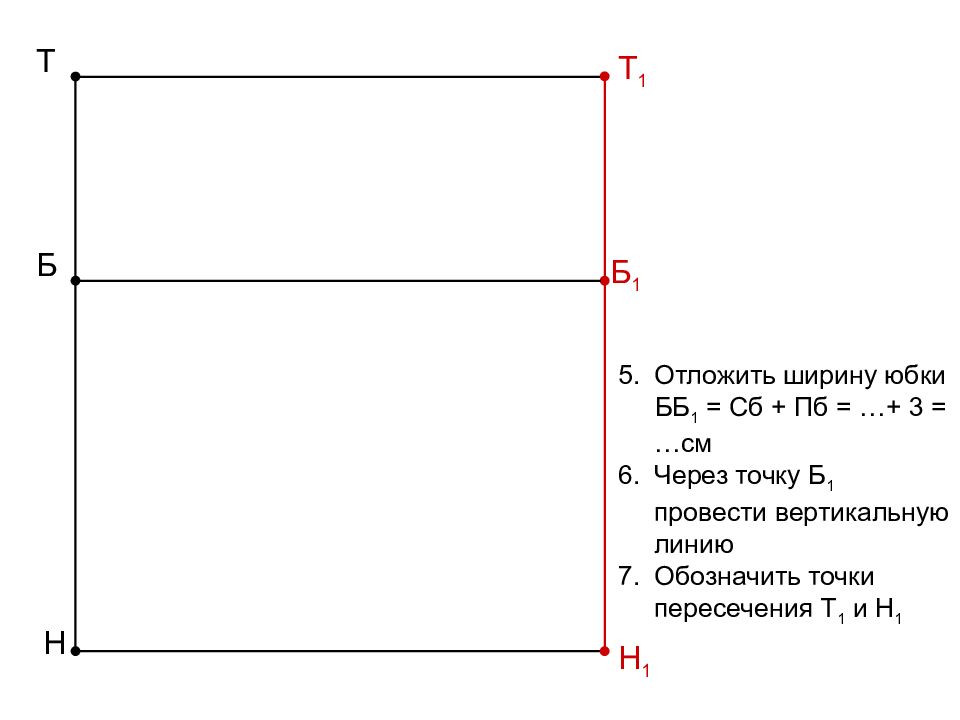

Отложить ширину юбки ББ 1 = Сб + Пб = …+ 3 = …см Через точку Б 1 провести вертикальную линию Обозначить точки пересечения Т 1 и Н 1 Т Б Н Б 1 Т 1 Н 1

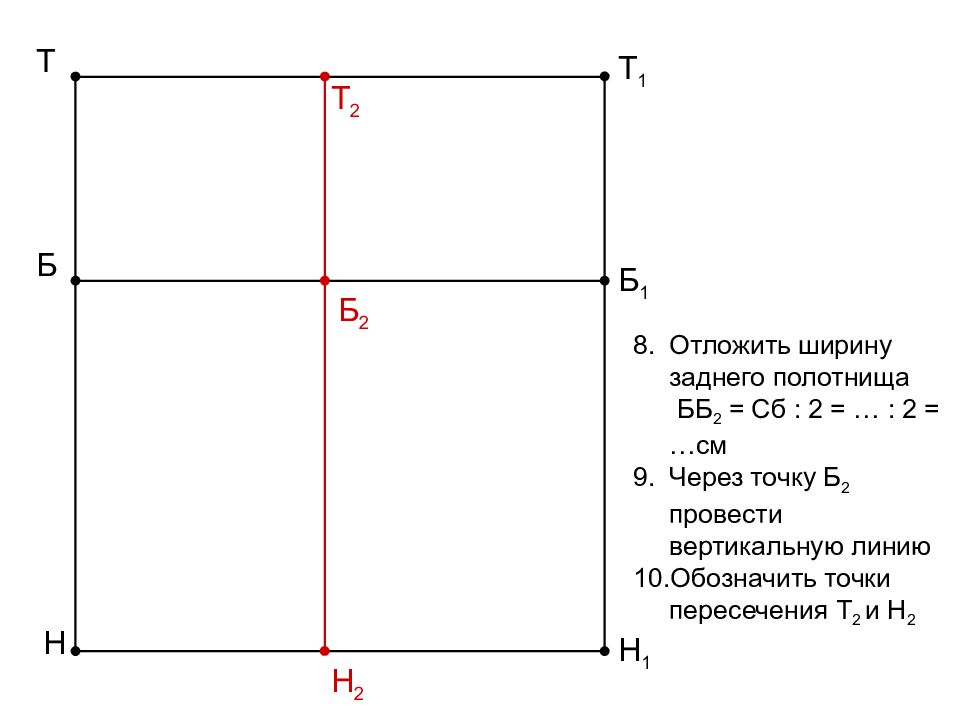

Т Б Н Б 1 Т 1 Н 1 Отложить ширину заднего полотнища ББ 2 = Сб : 2 = … : 2 = …см Через точку Б 2 провести вертикальную линию Обозначить точки пересечения Т 2 и Н 2 Б 2 Т 2 Н 2
Т Б Н Б 1 Т 1 Н 1 Б 2 Т 2 Н 2 Отложить вверх Т 2 О = 1 см. Соединить отрезками точки О и Т; О и Т 1 О
Т Б Н Б 1 Т 1 Н 1 Б 2 Т 2 Н 2 О Определить расположение осевых линий вытачек ББ 3 = Б 1 Б 4 = 0,2 х Сб = = 0,2 х … = …см 14. Провести вертикальные осевые линии вытачек через точки Б 3 и Б 4. Б 3 Б 4

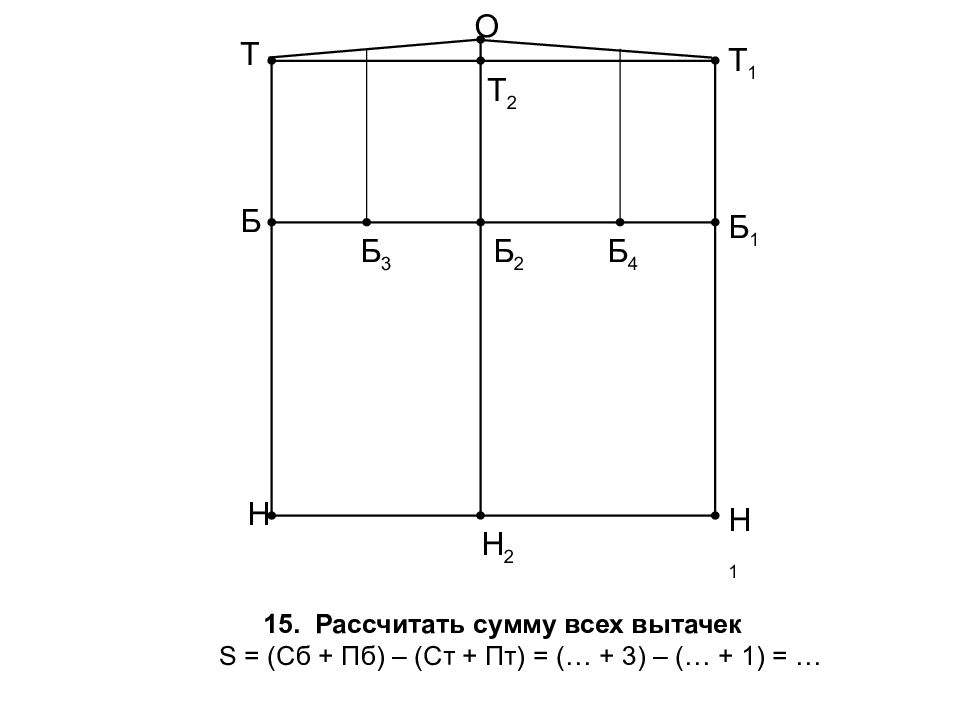

Т Б Н Б 1 Т 1 Н 1 Б 2 Т 2 Н 2 О Б 3 Б 4 15. Рассчитать сумму всех вытачек S = (Сб + Пб) – (Ст + Пт) = (… + 3) – (… + 1) = …
Т Б Н Б 1 Т 1 Н 1 Б 2 Т 2 Н 2 О Б 3 Б 4 Рассчитать ширину вытачек: Ширина боковой вытачки Т 3 Т 4 = S : 2 = … : 2 = …см Ширина задней вытачки Т 5 Т 6 = S : 3 = … : 3 = …см Ширина передней вытачки Т 7 Т 8 = S : 6 = … : 6 = …см
Т Б Н Б 1 Т 1 Н 1 Б 2 Т 2 Н 2 О Отложить ширину боковой вытачки Т 3 Т 4 по линии талии симметрично вправо и влево от линии бока (от точки О). 18. Построить конец боковой вытачки Б 2 Б 5 = 1 см 19. Соединить точки Т 3 и Б 5 ; Т 4 и Б 5 Б 3 Б 4 Т 3 Т 4 Б 5

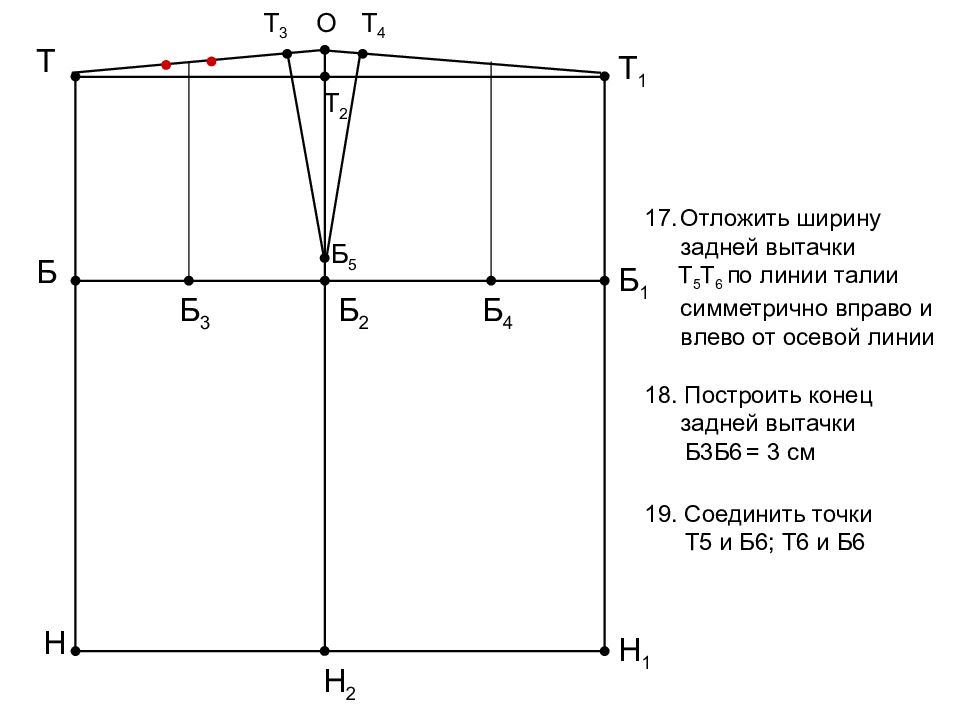

Т Б Н Б 1 Т 1 Н 1 Б 2 Т 2 Н 2 О Отложить ширину задней вытачки Т 5 Т 6 по линии талии симметрично вправо и влево от осевой линии 18. Построить конец задней вытачки Б3Б6 = 3 см 19. Соединить точки Т5 и Б6; Т6 и Б6 Б 3 Б 4 Т 3 Т 4 Б 5
Т Б Н Б 1 Т 1 Н 1 Б 2 Т 2 Н 2 О Отложить ширину задней вытачки Т 5 Т 6 по линии талии симметрично вправо и влево от осевой линии Построить конец задней вытачки Б 3 Б 6 = 3 см Соединить точки Т 5 и Б 6 ; Т 6 и Б 6 Б 3 Б 4 Т 3 Т 4 Б 5 Т 5 Т 6 Б 6
Т Б Н Б 1 Т 1 Н 1 Б 2 Т 2 Н 2 О Отложить ширину передней вытачки Т 7 Т 8 по линии талии симметрично вправо и влево от осевой линии Построить конец передней вытачки Б 4 Б 7 = 5 см Соединить точки Т 7 и Б 7 ; Т 8 и Б 7 Б 3 Б 4 Т 3 Т 4 Б 5 Т 7 Т 8 Б 7
Т Б Н Б 1 Т 1 Н 1 Б 2 Н 2 О Стороны боковой вытачки провести плавными кривыми линиями с небольшим прогибом. Б 3 Б 4 Т 3 Т 4 Б 5
Т Б Н Б 1 Т 1 Н 1 Б 2 Н 2 О Обвести контур чертежа сплошной основной линией Б 3 Б 4 Т 3 Т 4 Б 5
